EX430A - Multimètre Extech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique True RMS
Marque	Extech
Modèle	EX430A
Dimensions (étui inclus)	187 x 81 x 50 mm
Poids (étui inclus)	342 g
Alimentation	Pile 9 V (NEDA1604)
Affichage	LCD 4000 points avec rétroéclairage
Fonctions de mesure	Tension AC/DC, courant AC/DC, résistance, capacité, fréquence, cycle de service, test de diodes, continuité, température (type K)
Plages de mesure tension DC	400 mV à 1000 V
Plages de mesure tension AC	400 mV à 750 V
Précision DC	±(0.3% lecture + 2 chiffres) à ±(0.8% lecture + 3 chiffres)
Précision AC	±(1.5% lecture + 15 chiffres) à ±(3% lecture + 8 chiffres)
Sécurité électrique	Double isolation, CAT III 600 V, CAT II 1000 V
Fusibles	0.5 A / 250 V rapide (mA/µA) et 20 A / 250 V rapide
Température de fonctionnement	5 °C à 40 °C
Humidité de fonctionnement	≤ 80 % HR jusqu'à 31 °C
Arrêt automatique	Après 15 minutes d'inactivité
Entretien	Nettoyer avec un chiffon humide, ne pas utiliser de solvants
Accessoires fournis	Sondes de test, sonde de température type K, pile 9 V, étui protecteur

FOIRE AUX QUESTIONS - EX430A Extech

Comment mesurer une tension continue avec l'EX430A ?

Placez le commutateur sur la position V (vert). Appuyez sur SELECT pour afficher "DC". Insérez la sonde noire dans COM et la rouge dans V. Placez la sonde noire sur le point négatif et la rouge sur le positif. Lisez la valeur sur l'écran. Attention aux tensions dangereuses.

Comment utiliser la fonction de sélection automatique des limites ?

Au démarrage, l'appareil est en mode automatique. Pour passer en manuel, appuyez sur RANGE. L'icône AUTO disparaît. Appuyez plusieurs fois sur RANGE pour parcourir les limites. Pour revenir en automatique, maintenez RANGE enfoncé 2 secondes.

Que faire si l'écran affiche "OL" ?

"OL" signifie dépassement de la limite (Over Load). Cela indique que la valeur mesurée dépasse la plage sélectionnée. Sélectionnez une plage plus élevée manuellement ou passez en mode automatique.

Comment remplacer la pile du multimètre ?

Débranchez les sondes et mettez l'appareil sur OFF. Retirez la vis du compartiment à piles, ouvrez le couvercle, remplacez la pile 9 V par une neuve, refermez et revissez. Ne pas utiliser sans le couvercle.

Comment tester la continuité d'un circuit ?

Placez le commutateur sur le mode vert avec le symbole de continuité. Appuyez sur SELECT jusqu'à voir le symbole de continuité. Insérez les sondes. Si la résistance est inférieure à environ 150 Ω, l'appareil émet un bip sonore. OL indique un circuit ouvert.

Comment mesurer la température avec la sonde type K ?

Placez le commutateur sur °C ou °F (Type K). Insérez le connecteur de la sonde dans les prises en respectant la polarité. Placez la sonde sur l'objet à mesurer et attendez la stabilisation. Lisez la température.

Que signifie l'icône d'erreur de connexion sur l'écran ?

L'icône apparaît lorsque le cordon rouge est inséré dans une prise de courant (mA/µA ou 20A) alors que le commutateur est sur une fonction sans courant (V, Ω, etc.). Éteignez l'appareil et réinsérez le cordon dans la prise appropriée.

Comment utiliser la fonction relative (REL) ?

Effectuez une mesure normale, puis appuyez sur REL pour enregistrer la valeur de référence. L'écran affiche alors la différence entre la valeur mesurée et la référence. Appuyez à nouveau sur REL pour quitter le mode.

Comment remplacer un fusible ?

Débranchez les sondes. Retirez l'étui et le couvercle arrière (4 vis). Soulevez délicatement le circuit imprimé pour accéder aux fusibles. Remplacez le fusible endommagé par un fusible de même valeur (0.5 A/250 V rapide ou 20 A/250 V rapide). Remontez dans l'ordre inverse.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord la pile : retirez-la et mesurez sa tension ou remplacez-la par une neuve. Vérifiez également les fusibles. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI EX430A Extech

Manuel d'utilisation

INSTRUMENTS

AFLIR

COMPANY

Multimètre true RMS (mesures efficaces vraies)

Extech 430

Nous tenons à vous féliciter pour l'achat du modèle 430 (partie du nombre EX 430) de la marque Extech (EX 430). Ceci est un multimètre à sélection automatique de limites à valeurs efficaces vraies. L'appareil mesure la tension AC/DC, le courant AC/DC, la résistance, la capacité, la fréquence, le cycle de service, le test de diodes et de continuité ainsi que la température thermoelectrique. Cet appareil peut être utilisé pendant plusieurs années s'il est manié avec précaution.

Symboles internationaux de sécurité

Ce symbole, à côté d'un autre symbole ou d'une borne, indique que l'utilisateur doit se référer au manuel d'utilisation pour de plus amples renseignements.

Ce symbole, à côté d'une borne, indique qu'il peut y avoir des tensions dangereuses lors de l'utilisation normale.

Isolation double

Le symbole WARNING (avertissement traîner des blessures graves ou la mort.

Le symbole CAUTION (prudence) indique une situation de danger potentiel qui, en cas de non respect des règles, peut endommager le produit.

Ce symbole avise l'utilisateur de ne pas connecter les bornes portant ce signe à un point d'attache dont la tension excède 600 VAC ou VDC, conformément aux prises de terre.

Avertissements

• L'utilisation inappropriée de ce mètre peut causer des dommages, chocs, blessures ou mort. Lisez et comprenez le présent manuel avant d'utiliser le mètre.
• Retirez toujours les fils de tests avant de remplacer les batteries ou fusibles.
• Inspectez l'état des fils de tests et le mètre pour tout dommage avant d'utiliser ce mètre. Réparez ou remplacez tout dommage avant l'utilisation.
• Utilisez avec grand soin quand vous mesurez si la tension est supérieure à 25VAC rms ou 35VDC. Ces tensions sont considérées comme des chocs accidentels.
• Déchargez toujours les condensateurs et débranchez l'appareil en test avant de réaliser la Diode, Résistance ou Tests de Continuité.
• Les vérifications de voltage sur les prises de sortie électrique peuvent être difficiles et trompeuses à cause de l'insécurité de la connexion aux contacts électriques à des branchements déficients. D'autres moyens doivent être utilisés pour vous assurer que les terminaux ne sont pas « branchés »
• Si l'équipement est utilisé d'une façon non décrite par le producteur, la protection fournie par l'équipement serait préjudiciée.
• Cet appareil n'est pas un jouet et ne doit pas atteindre les mains des enfants. Il contient des objets dangereux ainsi que des petites pièces que les enfants peuvent avaler. Dans le cas où un enfant avale une pièce, veuillez contacter immédiatement un physician.
• Ne laissez pas des batteries et du matériel d'emballage traîner sans surveillance, ils peuvent être dangereux pour les enfants s'ils les utilisent comme jouets.
• Si l'appareil ne sera pas utilisé durant une longue période, retirez les batteries pour prévenir qu'elles fuient.
• Des batteries utilisées ou endommagées peuvent causer des détériorations au contact avec la peau. Par conséquent, utilisez toujours des gants adaptés pour cette occasion.
• Vérifiez que les batteries n'ont pas été court-circuitées. Ne jetez pas les batteries dans le feu.

Surtension de categories III

Cet appareil répond aux normes IEC 610-1-2001 concernant LA SURTENSION DE CATEGORIES III. Les appareils de cette catégorie sont protégés face aux surtensions de l'installation à poste fixe au niveau de distribution. Les interrupteurs de l'installation à poste fixe et l'équipement industriel en connexion permanente avec l'installation à poste fixe font également partie de ces exemples.

Mesures de sécurité

Cet appareil a été conçu pour une utilisation sans danger, mais il faut le manier avec précaution. Il est impératif de respecter la liste de règles représentée ci-dessous pour garantir l'utilisation sûre de l'appareil.

1. NE JAMAIS utiliser l'appareil pour des mesures de tension ou de courant excédant les valeurs maximales spécifiées.

Limites de protection d'entrée
Fonction	Entrée
V DC ouV AC 1000V DC/750V AC, 200Vrms sur limite 400mV
mA AC/DC 500mA 250V fusible rapide
A AC/DC 20A 250V fusible rapide (30 secondes max toutes les 15 minutes)
Fréquence, Résistance, Capacité, Cycle de service, Test de diodes, Continuité	250Vrms pour 15sec max
Température	60V DC/24V

1. SOYEZ EXTREMEMENT VIGILANT lors des mesures de tensions très élevées.
2. NE PAS mesurer de tension si la tension sur le connecteur femelle d'entrée "COM" excède 600V au-dessus de la prise de terre.
3. NE JAMAIS connecter les fils de sortie au travers d'une source de tension lorsque le commutateur de fonctions est en mode courant, résistance ou diodes. Ceci peut endommager l'appareil.
4. VEILLER A TOUJOURS déconnecter le condensateur de filtrage de l'alimentation électrique et fermer le courant lors des tests de résistance et de diodes.
5. VEILLER À TOUJOURS fermer le courant et déconnecter les câbles de mesure avant d'ouvrir le couvercle pour replacer une pile ou un fusible.
6. NE JAMAIS utiliser l'appareil avant que le couvercle arrêté, le couvercle de la pile et du fusible soient installés en toute sécurité.

maximum

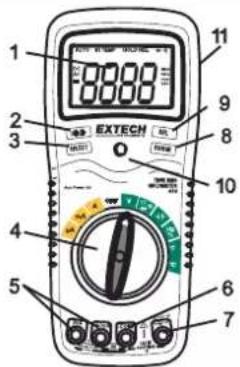

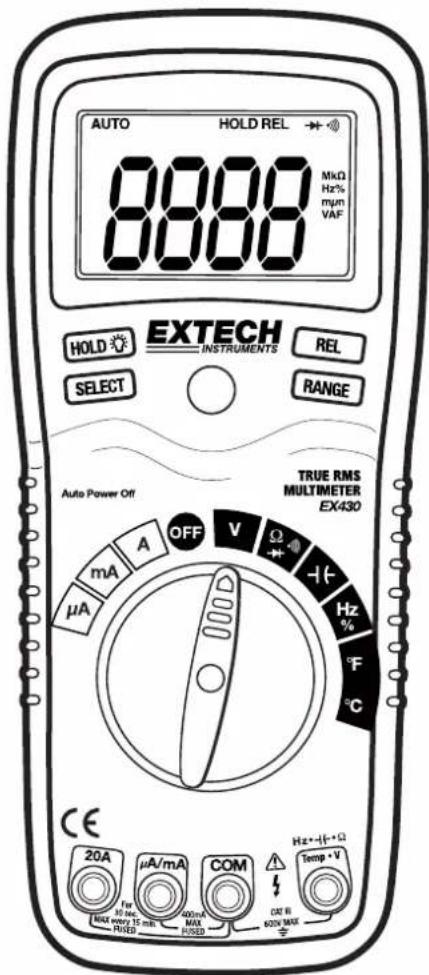

Contrôles et connecteurs

1. Ecran LCD, 4000 impulsions d'affichage
2. HOLD
3. Bouton SELECT/ (sélection)
4. Commutateur de fonctions
5. mA, uA et connecteurs femelles d'entrée A
6. Connecteur femelle d'entrée COM
7. Connecteur femelle positif d'entrée
8. Bouton RANGE hold
9. Bouton RELATIVE
10. Bouton de lumière de fond
11. Etui protecteur

Remarque: Le socle inclinable et le compartiment à piles sont au dos de l'appareil.

Symboles et indicateurs

)Continuité

Test de Diodes

Niveau de pile

Erreur de connexion des

cables des mesures

n nano (capacité)

µ micro (amperes, cap)

m milli 3) (volts, amperes)

k kilo 3) (ohms) F

Pourcentage (facteur de marche)

AC Courant alternatif

DC Courant continu

°F Degrés Fahrenheit

A Ampères

Farads (capacité)

Ohms V Volts

ne) REL Relatif

AUTO

Sélection automatique

de limits

HOLD

Ecran hold

Degrés Centigrades

AVERTISSEMENT: Risque d'électrocution. Circuits à haute tension. Les mesures AC et DC sont très dangereuses. Soyez extrêmement vigilants!

1. Veiller à TOUJOURS placer le commutateur de fonctions sur OFF en cas de non-utilisation de l'appareil
2. Si l'icone "OL" apparait sur l'écran pendant les mesures, cela signifie que la valeur excède la limite. Choisir une limite plus élevée.

Remarque: Pour des limites de tension basses sur AC et DC lorsque les câbles de mesure sont connectés à un dispositif, l'écran peut afficher une lecture aléatoire changeante. Ceci est dû à l'extrême sensibilité de mesure d'entrée. La lecture se stabilisera sur l'écran et affichera une mesure réelle dans la connexion au circuit.

AVERTISSEMENT: Ne pas procéder à la mesure de tension DC si un moteur est allumé ou éteint sur le circuit. Il peut y avoir de grandes tensions résiduelles qui peuvent endommager l'appareil.

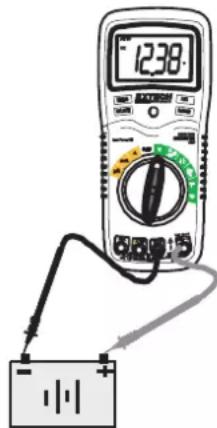

1. Placer le commutateur de fonctions du côté vert V.
2. Appuyer sur le bouton SELECT pour obtenir l'affichage "DC" sur l'écran
3. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM. Insérer le câble de mesure rouge de la fiche banane dans le connecteur femelle positif V.
4. Placer la pointe de sonde d'essayaire noire sur la partie négative du circuit. Placer la pointe de sonde d'essayaire rouge sur la partie positive du circuit.
5. Lire la mesure de tension sur l'écran.

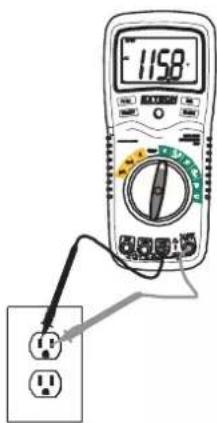

Mesures detension AC

AVERTISSEMENT: Risque d'électrocution. Il est possible que les pointes de sonde d'essai ne soient pas assez longues pour toucher les parties sous tension des prises de 240V de certains dispositifs parce que celles-ci sont placées assez profondément dans les prises. C'est pourquoi l'icone O peut apparaître sur l'écran malgré que la prise contient des tensions. Il faut s'assurer que les pointes de sonde touchent les parties métalliques à l'intérieur de la prise avant de penser qu'il n'y a aucune tension.

Avertissement: Ne pas procéder à la mesure de tensions AC si un moteur est allumé ou éteint sur le circuit. Il peut y avoir de grandes tensions résiduelles qui peuvent endommager l'appareil.

1. Placer le commutateur de fonctions du côté vert V.
2. Appuyer sur le bouton SELECT pour obtenir l'affichage "AC" sur l'écran.
3. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM. Insérer le câble de mesure rouge de la fiche banane dans le connecteur femelle posit V.
4. Placer la pointe de sonde d'essai noire sur la partie neutre du circuit. Placer la pointe de sonde d'essai sur la partie "chaude" du circuit.
5. Lire la mesure de tension sur l'écran

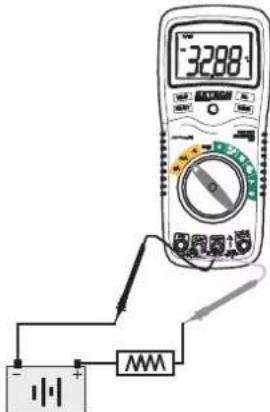

Mesures de courant DC

AVERTISSEMENT: Ne pas procéder à des mesures de courant sur l'échelle 20A pendant plus de 30 secondes. Dépasser 30 secondes peut endommager l'appareil et/ou les câbles de mesure.

1. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM.
2. Pour les mesures de courant jusqu'à 4000μA DC, placer le commutateur de fonctions du côté jaune en position μ μA / mA
3. Pour les mesures de courant jusqu'à 400mA DC, placer le commutateur de fonctions du côté jaune en position m μA / mA
4. Pour des mesures de courant jusqu'à 20A DC, placer le commutateur de fonctions du côté jaune, sur la limite 20A et insérer le câble de mesure rouge de la fiche banane dans le connecteur femelle 20A
5. Appuyer sur le bouton SELECT pour obtenir l'affichage "DC" sur l'écran
6. Fermer le courant sur le circuit testé et ouvrir le circuit pour mesurer le courant à l'endroit souhaité
7. Placer la pointe de sonde d'essai noire sur le côté négatif du circuit. Placer la pointe de sonde d'essai rouge sur le côté positif du circuit.
8. Alimenter le circuit en courant
9. Lire la mesure de courant sur le circuit.

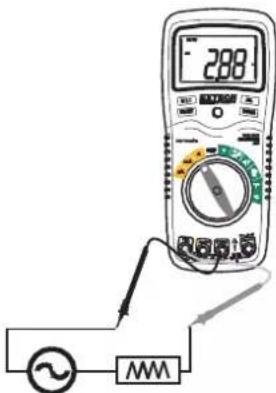

Mesures de courant AC

AVERTISSEMENT: Ne pas procéder à des mesures de courant sur l'échelle 20A pendant plus de 30 secondes. Dépasser 30 secondes peut endommager l'appareil et/ou les câbles de mesure.

1. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle COM
2. Pour les mesures de courant jusqu'à 4000 A AC, placer le commutateur de fonctions du côté jaune, sur la position A et insérer le cable de mesure rouge de la fiche banane dans le connecteur femelle A / mA
3. Pour les mesures de courant jusqu'à 400mA AC, placer le commutateur de fonctions du côté jaune, en position mA
4. Pour les mesures de courant jusqu'à 20A AC, placer le commutateur de fonctions du côté jaune sur la limite 20A et insérer le câble de mesure rouge de la prise banane dans le connecteur femelle 20A
5. Appuyer sur le bouton SELECT pour obtenir l'affichage "AC" sur l'écran.
6. Fermer le courant sur le circuit testé et ouvrir le circuit pour mesurer le courant à l'endroit souhaité
7. Placer la pointe de sonde d'essai noire sur le côté négatif du circuit. Placer la pointe de sonde rouge sur le côté positif du circuit.
8. Alimenter le circuit en courant.
9. Lire la mesure de courant sur l'écran

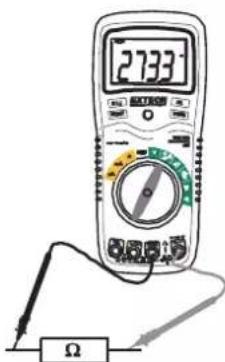

Mesures de resistance electrique

AVERTISSEMENT: Veiller à fermer le courant de l'élement testé et décharger les condensateurs avant de procéder à des mesures de résistance électrique afin d'éviter l'électrocution. Enlever les piles et débrancher les fils électriques.

1. Placer le commutateur de fonctions du multimètre sur la position Ω.
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM. Insérer le câble de mesure rouge de la fiche banane dans le connecteur femelle positif Ω
3. Appuyer sur le bouton SELECT pour obtenir l'affichage sur l'écran
4. Placer les pointes de sonde d'essai sur les parties testées du circuit. Il est préférible de déconnecter un côté de la partie testée pour ne pas que le reste du circuit ne fausse la lecture de résistance électrique.
5. Lire la mesure de résistance sur l'écran.

TEST De continuite

AVERTISSEMENT: Ne jamais procéder à la mesure de continuité sur des circuits ou des fils électriques à haute tension afin d'éviter l'électrocution.

1. Placer le commutateur de fonctions du côté vert en position.
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM. Insérer le câble de mesure rouge de la fiche banane dans le connecteur femelle positif Ω.
3. Appuyer sur le bouton SLECT pour obtenir sur l'écran
4. Placer les pointes de sonde d'essai sur le circuit ou sur le fil électrique à tester.
5. Si la résistance est inférieure à environ 150Ω, l'appareil émettra un signal sonore. Si le circuit est ouvert, l'écran affichera l'icône "OL".

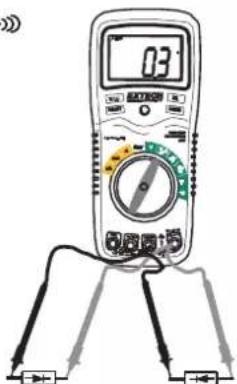

TEST de DIODES

1. Placer le commutateur de fonctions du côté vert en position
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM et le câble de mesure rouge de la fiche banane dans le connecteur femelle positif diode
3. Appuyer SELECT pour obtenir sur l'écran.
4. Placer les pointes de sonde d'essai sur la diode testée. La tension avant est généralement de l'ordre de 0.400 à 0.700V. La tension arrêtée indiquera "OL". Un dispositif raccourci indiquera à peu près 0V et un dispositif ouvert indiquera "OL" dans les deux polarités.

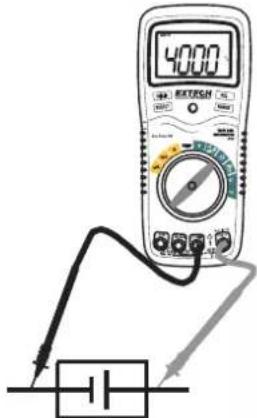

Mesures de capacite

AVERTISSEMENT Veiller à fermer le courant de l'élement testé et décharger les condensateurs avant de procéder à des mesures de capacité afin d'éviter l'électrocution. Enlever les piles et débrancher les fils électriques.

1. Placer le commutateur de fonctions rotatif du côté vert sur la position
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM. Insérer le câble de mesure rouge de la prise banane dans le connecteur femelle positif.
3. Placer les pointes de sonde sur le condensateur à tester
4. Lire la mesure de capacité sur l'écran

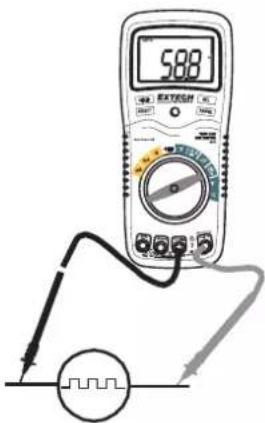

1. Placer le commutateur de fonctions rotatif du côté vert en position "Hz"
2. Insérer le câble de mesure de la fiche banane dans le connecteur femelle négatif COM et le câble de mesure de la fiche banane dans le connecteur femelle positif Hz.
3. Placer les pointes de sonde sur le circuit à tester.
4. Lire la mesure de fréquence sur l'écran

1. Placer le commutateur de fonctions rotatif sur la position "Hz"
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM jack et le câble de mesure rouge de la fiche banane dans le connecteur femelle positif Hz
3. Appuyer momentanément sur le bouton SELECT pour sélectionner l'icone % sur l'écran
4. Placer les pointes de sonde d'essai sur le circuit testé
5. Lire le % cycle de service sur l'écran

Mesures de temperature avec contact

1. Placer le commutateur de fonctions sur le Type K noir en position °C ou °F
2. Insérer la sonde thermométrique dans les connecteurs femelles d'entrée en veillant à respecter la polarité.
3. Placer la tête de la sonde thermométrique sur la partie à mesurer. Maintenir la position de la sonde jusqu'à ce que la lecture soit stable sur l'écran.
4. Lire la température sur l'écran

Remarque : La sonde thermométrique s'adapte à un mini connecteur de type K. Un mini connecteur pour l'adaptateur du connecteur banane est fourni pour la connexion aux connecteurs fémelles bananes d'entrée.

Selection automatique de limites/selection manuelle de limites

Lorsqu'on allume l'appareil pour la première fois, celui-ci affiche automatiquement la sélection automatique de limites. L'appareil désigne automatiquement les mètres limites de mesures, celles qui sont généralement utilisées. Il est possible d'établir une sélection manuelle de limites en procédant comme suit :

1. Appuyer sur le bouton RANGE (LIMITES). L'icône AUTO disparaît de l'écran.
2. Appuyer sur le bouton RANGE pour parcourir les différentes limites et sélectionner la limite appropriée.
3. Pour sortir du mode de sélection manuelle de limites et désirer la sélection automatique de limites, maintenir appuyé le bouton RANGE pendant 2 secondes.

REMARQUE: La sélection manuelle ne s'applique pas aux fonctions de capacité, de fréquence et de température.

Mode relatif

La fonction de mesure relative permet de procéder à des mesures relatives aux valeurs de référence enregistrées. Le courant, la tension, etc. de référence peuvent être enregistrées et des mesures peuvent être faites en comparaison à ces valeurs. La valeur affichée est la différence entre la valeur de référence et la valeur mesurée.

1. Procéder aux mesures comme décrit sous "opération"
2. Appuyer sur le bouton REL pour enregistrer la lecture de l'écran et l'icone "REL" apparaîtra sur l'écran.
3. L'écran indiquera la différence entre la valeur enregistrée et la valeur mesurée.
4. Appuyer sur le bouton "REL" pour sortir du mode relatif

Remarque : Le mode relatif ne s'applique pas à la fonction fréquence.

Bouton de lumiere de FOND d'ecran

Appuyer sur le bouton pour allumer la lumière de fond d'écran.

La fonction Hold bloque la lecture sur l'écran. Appuyer momentanément sur le bouton HOLD pour activer cette fonction ou pour en sortir.

Systeme de coupure automatique OFF

L'appareil se coupera automatiquement après 15 minutes environ.

Indication du niveau de PILE FAIBLE

Cette icône apparaît dans le coin inférieur gauche de l'écran lorsque la tension de la pile est faible. Remplacer la pile lorsque cette icône apparait.

Indication d'erreur de connection

L'icône apparaîtra dans le coin supérieur droit de l'écran et l'appareil émettra un son à chaque fois que le câble de mesure posit est introduit dans un connecteur femelle d'entrée 20A ou μA/mA et que le mode sans courant (vert, noir, rouge) est sélectionné. Si c'est le cas, fermer l'appareil et réinsérer le câble de mesure dans le connecteur femelle d'entrée approprié au mode sélectionné.

Specifications

Fonction	Liminé	Résolution		Précision
Tension DC	400mV	0.1mV		±(0.3% lecture+ 2 chiffres)
	4V	0.001V		±(0.5%lecture + 2 chiffres)
	40V	0.01V
	400V	0.1V
	1000V	1V		±(0.8% lecture + 3 chiffres)
Tension AC	50 à 400Hz	400Hz à1kHz
	400mV	0.1mV		±(1.5% lecture + 15 chiffres)	±(2.5% lecture + 15 chiffres)
	4V	0.001V		±(1.5% lecture + 6 chiffres)	±(2.5%lecture + 8 chiffres)
	40V	0.01V
	400V	0.1V
	750V	1V		±(1.8%lecture + 6 chiffres)	±(3% lecture + 8 chiffres)
Courant DC	400μA	0.1μA		±(1.5% lecture + 3 chiffres)
	4000μA	1μA
	40mA	0.01mA
	400mA	0.1mA
	4A	0.001A		±(2.5% lecture + 5 chiffres)
	20A	0.01A
Courant AC	50 à 400Hz	400Hz à 1KHz
	400μA	0.1μA		±(1.8% lecture + 8 chiffres)	±(3.0% lecture + 7 chiffres)
	4000μA	1μA
	40mA	0.01mA
	400mA	0.1mA
	4A	0.001A		±(3.0% lecture + 8 chiffres)	±(3.5% lecture+ 10 chiffres)
	20A	0.01A
Résistance	400Ω	0.1Ω		±(0.8%lecture + 4 chiffres)
	4kΩ	0.001kΩ		±(0.8% lecture + 2 chiffres)
	40kΩ	0.01kΩ		±(1.0% lecture + 2 chiffres)
	400kΩ	0.1kΩ
	4MΩ	0.001MΩ
	40MΩ	0.01MΩ		±(3.0% lecture + 5 chiffres)
Capacité	40nF	0.01nF		±(5.0% lecture + 7 chiffres)
	400nF	0.1nF		±(3.0% lecture + 5 chiffres)
	4μF	0.001μF		±(3.5% lecture + 5 chiffres)
	40μF	0.01μF
	100μF	0.1μF		±(5.0% lecture+ 5 chiffres)
Température (type-K)	-20 à 750°C		1°C	±(3.0% lecture + 3 chiffres)(Précision de la sonde non incluse)
	-4 à 1382°F		1°F

Remarque: La précision est garantie de 18°C à 28°C (65^ à 83^) et à moins de 75% HR.

Fonction	Limite	Résolution		Précision
Fréquence	5.000Hz	0.001Hz		±(1.5%lecture + 5 chiffres)
	50.00Hz	0.01Hz
	500.0Hz	0.1Hz		±(1.2%lecture+ 2 chiffres)
	5.000kHz	0.001kHz
	50.00kHz	0.01kHz
	500.0kHz	0.1kHz
	5.000MHz	0.001MHz		±(1.5% lecture + 4 chiffres)
	10.00MHz	0.01MHz
	Sensibilité de mesure: 0.8V rms min. @ 20% à 80% du cycle de service et <100kHz;5Vrms min @ 20% à 80% du cycle de service et > 100kHz.
Cycle de service	0.1à 99.9% 0.1%		±(1.2% lecture + 2 chiffres)
	Largeur d'impulsion: 100μs - 100ms, Fréquence: 5Hz à 150kHz

Remarque: Les specifications de précision comprennent deux éléments : - (% lecture) - représenté la précision du circuit de mesure. - (+ chiffres) - représenté la précision de l'analogue au convertisseur digital.

Test de diodes Courant d'essai de 0.3mA maximum, tension électrique en circuit ouvert typique 1.5V DC

Test de continuité L'appareil émet un signal sonore si la résistance est inférieure

à 150Ω (approx.), courant d'essai <0.7mA

Capteur de température nécessite un couple thermoélectrique de type K

Impédance d'entrée >7.5MΩ (VDC & VAC)

Réponse AC True RMS (mesures efficaces vraies)

Bande passante ACV 50Hz à 1kHz

Ecran 4000 coups rétroéclairé LCD

Indication du dépassement "OL" est affiché

limits

Dispositif de coupure après 15 minutes environ

automatique OFF

Polarité Automatique (pas d'indication pour positif) ; Moins (-) symbole

pour négatif

Cadence de mesure : 2 lectures par seconde, nominal

Indication de pile

" " est affiché si la tension de la pile est sous la tension de

fonctionnement

Piles

Une pile 9 volt (NEDA1604)

Fusions

mA, μA limits; 0.5A/250V à action rapide

une limite; 20A/250V action rapide à céramique

Température de 5°C à 40°C (41°F à 104°F)

fonctionnement

Température de

-20°C à 60°C (-4°F à 140°F)

stockage

Humidité de fonctionnement Max 80% jusqu'à 31°C (87°F) diminuant de manière linéaire de

50% à 40°C (104°F)

Humidité de stockage <80%

Poids

342g (0.753lb) (étui inclus).

Dimensions

187 x 81 x 50mm (7.36" x 3.2" x 2.0") (étui inclus)

Sécurité

Usage à l'intérieur et conforme aux exigences de la double

isolation IEC1010-1 (2001): EN61010-1 (2001) Surtension de

la catégorie III 600V et catégorie II 1000V, pollution du degré 2.

Maintenance

ATTENTION : Afin d'éviter l'électrocution, débrancher le mètre de tout circuit, isoler les fils test des terminaux d'entrée, et tournez sur la position OFF le mètre avant d'ouvrir le boitier. Ne pas faire fonctionner le mètre lorsque le boitier est ouvert.

Ce multimètre a été conçu pour une utilisation de longue durée si les instructions suivantes sont respectées:

1. GARDER L'APPAREIL AU SEC. Essuyer l'appareil s'il est mouillé.
2. UTILISER ET ENTREPOSER L'APPAREIL À TEMPERATURES AMBIANTES. Les températures extrêmes peuvent endommager les parties électroniques et déformer ou faire fondre les matières plastiques.
3. MANIER L'APPAREIL AVEC PRECAUTION ET SOIN. Laisser tomber l'appareil peut endommager les parties électroniques
4. VEILLER À LA PROPRETE DE L'APPAREIL. Passer de temps en temps un tissu légèrement humide sur le boîtier. NE PAS utiliser de produits chimiques, de solvants de nettoyage ou de détergents.
5. UTILISER SEULEMENT DES NOUVELLES PILES DE DIMENSIONS ET DE TYPE RECOMMANDES. Enlever les piles usagées pour éviter qu'elles ne coulent et n'endommagent l'appareil.
6. SI L'APPAREIL EST ENTREPOSE POUR UNE LONGUE PERiode, veiller à enlever la pile pour éciter l'endommagement de l'appareil.

ATTENTION : Afin d'éviter l'électrocution, débrancher le mètre de tout circuit, retirer les fils test des terminaux d'entrée, et tournez sur la position OFF le mètre avant d'ouvrir le boitier. Ne pas faire fonctionner le mètre lorsque le boitier est ouvert.

Remplacement de la pile

1. Enlever la vis principale qui assure la porte arrière du compartiment à piles
2. Ouvrir le compartiment à piles
3. Replacer la pile 9V.
4. Bien refermer le compartiment à piles.

Vous, comme utilisateur final, êtes légalement lié (ordonnance de la batterie) de retourner toutes les batteries utilisées et accumulateurs, il est interdit de les jeter dans la poubelle ménagère!

Vous pouvez donner vos batteries utilisées / accumulateurs, gratuitement, aux points de collection de nos branches dans votre commune ou quand les batteries/accumulateurs sont vendus!

Disposition

Suivez les lois en vigueur en ce qui concerne la disposition de l'appareil à l'issue de son cycle de vie.

AVERTISSEMENT: Veiller à ne pas utiliser l'appareil tant que le couvercle des piles n'est pas fixé correctement afin d'éviter l'électrocution.

REMARQUE: Si l'appareil ne fonctionne pas bien, vérifier que la pile et les fusibles soient encore en bon état et aient été introduits correctement.

Reemplacement des fusibles

AVERTISSEMENT: Veiller à déconnecter les câbles de mesure de toute source de tension avant d'enlever le couvercle des fusibles afin d'éviter l'électrocution.

1. Déconnecter les câbles de mesure de l'appareil.
2. Enlever l'étui protecteur en caoutchouc.
3. Enlever le couvercle du compartiment à piles (deux vis "B") et la pile
4. Enlever les 4 vis "A" du couvercle arrière
5. Soulever le centre de la carte de circuit au-dessus des connecteurs pour atteindre le porte-fusible.
6. Enlever le fusible endommagé, insérer le nouveau fusible dans le porte-fusible...
7. Veiller à tous les respecter : la dimension et la valeur des fusibles (0.5A/250V à action rapide ou la limite 400mA, 20A/250V à action rapide pour la limite 20A).
8. Aligner la carte de circuit avec les connecteurs et la remettre doucement en place.
9. Refermer le couvercle arrière et le couvercle du compartiment à piles.

AVERTISSEMENT: Veiller à ne pas utiliser l'appareil tant que le couvercle des fusibles n'est pas fixé correctement afin d'éviter l'électrocution.

Un signe UL ne signifie pas que ce produit a été évalué pour sa précision.

Tous droits réservés, inclusivement le droit de reproduction complet ou en partie. www.extech.com
