EX410A - Multimètre Extech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	Extech
Modèle	EX410A
Dimensions (avec étui)	187 x 81 x 50 mm
Poids (avec étui)	342 g
Alimentation	Pile 9V (NEDA 1604)
Fonctions principales	Tension AC/DC, courant AC/DC, résistance, test de diodes, test de continuité, température
Affichage	LCD 3 ½ digits, 2000 coups, 0,9" de haut
Rétroéclairage	Oui, arrêt automatique après 15 secondes
Fonction Hold	Oui, blocage de la lecture
Arrêt automatique	Après environ 15 minutes
Indication de pile faible	Icône affichée si tension < 8,5 V
Protection entrée mA	Fusible 0,2A/250V à action rapide
Protection entrée 20A	Fusible 20A/250V à action rapide
Sécurité	Double isolation, catégorie de surtension III 600V, catégorie II 1000V, pollution degré 2
Utilisation	Intérieure, altitude max 2000 m
Température de fonctionnement	5°C à 40°C
Humidité de fonctionnement	80% max jusqu'à 31°C, décroissance linéaire jusqu'à 50% à 40°C
Entretien et nettoyage	Essuyer avec un chiffon humide ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Remplacement de la pile (9V) et des fusibles (0,2A/250V et 20A/250V) par l'utilisateur
Accessoires fournis	Étui en caoutchouc, câbles de mesure, sonde de température type K, pile

FOIRE AUX QUESTIONS - EX410A Extech

Comment mesurer la tension alternative avec l'EX410A ?

Placez le commutateur sur la position V AC (~). Insérez le câble noir dans la borne COM et le rouge dans la borne V. Placez les pointes de sonde sur les points du circuit (noir sur neutre, rouge sur phase). Lisez la tension sur l'écran. Si la lecture est instable, diminuez la plage. Pour des tensions supérieures à 240V, assurez-vous que les pointes touchent bien les contacts métalliques.

Quelle pile utiliser et comment la remplacer ?

Utilisez une pile 9V de type NEDA 1604. Pour la remplacer, débranchez les câbles de mesure, mettez l'appareil sur OFF, retirez l'étui en caoutchouc, dévissez la vis du compartiment à piles, remplacez la pile et refermez soigneusement le couvercle. Ne réutilisez jamais l'appareil sans que le couvercle soit bien fixé.

Que signifie l'affichage '1' sur l'écran ?

L'affichage du chiffre '1' (ou '1.' ) indique un dépassement de la plage de mesure sélectionnée. Vous devez alors choisir une plage plus élevée avec le commutateur rotatif.

Comment tester la continuité d'un circuit ?

Mettez le commutateur sur la position de test de continuité (symbole onde / diable). Insérez le câble noir dans COM et le rouge dans la borne Ω. Placez les pointes sur les deux extrémités du circuit. Si la résistance est inférieure à environ 150 Ω, le multimètre émettra un bip sonore et l'écran affichera la résistance.

Quelle est la précision des mesures de tension continue ?

La précision varie selon la plage : pour 200 mV : ±(0,3% de la lecture + 2 chiffres) ; pour 2 V et 200 V : ±(0,5% + 2 chiffres) ; pour 1000 V : ±(0,8% + 2 chiffres). Assurez-vous de mesurer entre 18°C et 28°C avec une humidité < 75% pour garantir la précision.

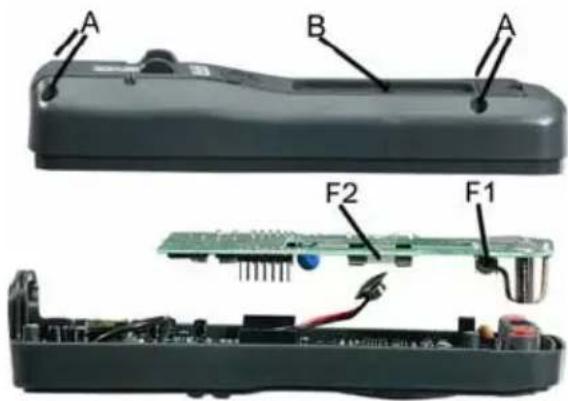

Comment remplacer un fusible sur l'EX410A ?

Débranchez les câbles de mesure et retirez l'étui en caoutchouc. Retirez le couvercle du compartiment à piles (vis 'B') et la pile. Retirez ensuite les 4 vis 'A' du couvercle arrière. Soulevez délicatement la carte circuit pour accéder aux porte-fusibles. Remplacez le fusible défectueux par un fusible de même type : 0,2A/250V pour la plage mA et 20A/250V pour la plage 20A. Remontez soigneusement.

Que faire si l'appareil n'affiche rien ou s'éteint rapidement ?

Vérifiez d'abord la pile : si l'icône de pile faible apparaît ou si l'appareil ne s'allume pas, remplacez la pile 9V. Vérifiez aussi les fusibles : si la mesure de courant ne fonctionne pas, le fusible correspondant est peut-être grillé. Enfin, l'arrêt automatique est normal après 15 minutes d'inactivité ; réactivez l'appareil en tournant le commutateur sur OFF puis de nouveau sur une fonction.

Comment mesurer la température avec l'EX410A ?

Placez le commutateur sur la position TEMP. Insérez la sonde thermocouple type K (mini connecteur) dans la borne de température en respectant la polarité. Appuyez sur le bouton °C/°F pour choisir l'unité. Placez la sonde sur la surface à mesurer et attendez la stabilisation de la lecture. La précision est de ±(3% + 3 chiffres) sans la sonde.

Quelles sont les précautions de sécurité à respecter ?

Ne jamais utiliser l'appareil pour des mesures au-delà des limites spécifiées (1000 V AC/DC max, 20 A max). Débranchez toujours l'appareil et déchargez les condensateurs avant les tests de résistance ou de diodes. Utilisez des câbles en bon état. Ne mesurez pas de tension si la borne COM est au-dessus de 1000 V par rapport à la terre. Pour les tensions supérieures à 25 V AC ou 35 V DC, soyez extrêmement prudent.

Comment utiliser la fonction 'Hold' ?

Appuyez brièvement sur le bouton HOLD pour figer la valeur affichée à l'écran. Cela permet de lire une mesure après avoir retiré les sondes. Pour désactiver le maintien, appuyez à nouveau sur HOLD.

MODE D'EMPLOI EX410A Extech

Nous tenons à vous féliciter pour l'achat du modèle EX410 de la marque Extech, soit un multimètre. Cet appareil mesure la tension AC/DC, le courant AC/DC, la résistance, le test de diodes et de continuité ainsi que la température thermoélectrique. Cet appareil peut être utilisé pendant plusieurs années s'il est manié avec précaution.

Symboles internationaux de sécurité

Ce symbole, à côté d'un autre symbole ou d'une borne, indique que l'utilisateur doit se référer au manuel d'utilisation pour de plus amples renseignements.

Ce symbole, à côté d'une borne, indique qu'il peut y avoir des tensions dangereuses lors de l'utilisation normale.

Isolation double

Prudence

Le symbole AVERTISSEMENT traîner des blessures graves ou la mort.

Le symbole PRUDENCE dommager le produit.

Ce symbole avise l'utilisateur de ne pas connecter les bornes portant ce signe à un point d'attache dont la tension excède 1000 VAC ou VDC, conformément aux prises de terre.

Avertissements

• L'utilisation inappropriée de ce mètre peut causer des dommages, des chocs, des blessures ou la mort. Lisez et comprenez le présent manuel avant d'utiliser le mètre.
• Retirez toujours les fils de tests avant de remplacer les batteries ou fusibles.
• Inspectez l'état des fils de tests et le mètre pour tout dommage avant d'utiliser ce mètre. Réparez ou remplacez tout dommage avant l'utilisation.
• Utilisez avec grand soin quand vous mesurez si la tension est supérieure à 25VAC rms ou 35VDC. Ces tensions sont considérées comme dangereuses.
• Avertissement ! Ceci est un dispositif de la classe A. Ce dispositif peut provoquer des perturbations radioélectriques. Dans ce cas, il est possible d'exiger de l'opérateur de prendre des mesures en conséquence.
• Déchargez toujours les condensateurs et débranchez l'appareil en test avant de réaliser la Diode, Résistance ou Tests de Continuité.
• Les vérifications de voltage sur les prises de sortie électrique peuvent être difficiles et trompeuses à cause de l'insécurité de la connexion aux contacts électriques à des branchements défaillants. D'autres moyens doivent être utilisés pour vous assurer que les terminaux ne sont pas « branchés ».
• Si l'équipement est utilisé d'une façon non décrite par le producteur, la protection fournie par l'équipement serait préjudiciée.
• Cet appareil n'est pas un jouet et ne doit pas atteindre les mains des enfants. Il contient des objets dangereux ainsi que des petites pièces que les enfants peuvent avaler. Dans le cas où un enfant avale une pièce, veuillez contacter immédiatement un médecin.
• Ne laissez pas des batteries et du matériel d'emballage traîner sans surveillance, ils peuvent être dangereux pour les enfants s'ils les utilisent comme jouets.
• Si l'appareil ne sera pas utilisé durant une longue période, retirez les batteries pour prévenir qu'elles fuient.
• Des batteries utilisées ou endommagées peuvent causer cautérisation au contact avec la peau. Par conséquent, utilisez toujours des gants adaptés pour cette occasion.
• Vérifiez que les batteries n'ont pas été court-circuitées. Ne jetez pas les batteries dans le feu.

Surtension de categorie III

Cet appareil répond aux normes IEC 610-1-2001 concernant LA SURTENSION DE CATEGORIE III. Les appareils de cette catégorie sont protégés face aux surtensions de l'installation à poste fixe au niveau de distribution. Les interrupteurs de l'installation à poste fixe et l'équipement industriel en connexion permanente avec l'installation à poste fixe font également partie de ces exemples.

Mesures de sécurité

Cet appareil a été conçu pour une utilisation sans danger, mais il faut le manier avec précaution. Il est impératif de respecter la liste de règles présentée ci-dessous pour garantir l'utilisation sûre de l'appareil.

1. NE JAMAIS utiliser l'appareil pour des mesures de tension ou de courant excédant les valeurs maximales spécifiées.

Limites de protection d'entrée
Fonction	Entrée
VAC	750V DC/AC
V DC or V AC 1000V DC/AC, 200Vrms sur limite 200mV
mA DC 200mA 250V fusible rapide
A DC 20A 250V fusible rapide (30 secondes maximum toutes les 15 minutes)
Ohms, Continuité 250Vrms pour 15sec max

1. SOYEZ EXTREMEMENT VIGILANT lors des mesures de tensions très élevées.
2. NE PAS mesurer de tension si la tension sur le connecteur femelle d'entrée "COM" excède 1000 V au-dessus de la prise de terre.
3. NE JAMAIS connecter les fils de sortie au travers d'une source de tension lorsque le commutateur de fonctions est en mode courant, résistance ou diodes. Ceci peut endommager l'appareil.
4. VEILLER A TOUJOURS déconnecter le condensateur de filtrage de l'alimentation électrique et fermer le courant lors des tests de résistance et de diodes.
5. VEILLER À TOUJOURS fermer le courant et déconnecter les câbles de mesure avant d'ouvrir le couvercle pour replacer une pile ou un fusible.
6. NE JAMAIS utiliser l'appareil avant que le couvercle arrière et le couvercle du compartiment à piles soient installés en toute sécurité.

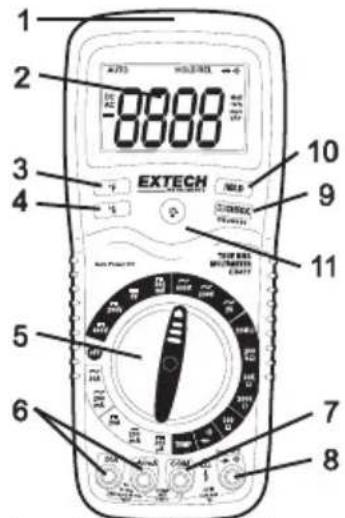

7. Etui en caoutchouc
8. 2000 coups Ecran LCD
9. Bouton Degrés F
10. Commutateur de fonctions
11. Connecteurs femelles d'entrée A, uA A
12. Connecteur femelle d'entrée COM
13. Connecteur femelle positif d'entrée
14. Bouton de contrôle des piles
15. Bouton Hold
16. Bouton de lumière de fond

1 2 3 4 5 6 7 8 9 10 EXTECH INTU ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OSS ON/OSS ON/OSS ON/OSS ON/OSS ON/OSS ON/OSS ON/OSS ON/OSS ON/OSS ON/OSS ON/OSS ON/OSS ON/OSS ON/OSS ON/OSS ON/OSS

Remarque: Le socle inclinable et le compartiment à piles sont au dos de l'appareil.

Symboles et indicateurs

•))) Continuité ▶ Test de diodes ■ Niveau de pile ✿ Erreur de connexion des câbles de mesure μ micro -6) (amperes) m milli -3) (volts, ampères) k kilo 3) (ohms) M mega 6) (ohms) Ω Ohms

A Ampères V Volts

AC Courant alternatif AUTO Sélection automatique de limites

AVERTISSEMENT: Risque d'électrocution. Circuits à haute tension. Les mesures AC et DC sont très dangereuses. Soyez extrêmement vigilants !

1. Veiller à TOUJOURS placer le commutateur de fonctions sur OFF en cas de non-utilisation de l'appareil.
2. Si l'icône "1" apparaît sur l'écran pendant les mesures, cela signifie que la valeur excède la limite choisie. Choisir une limite plus élevée.

Remarque: Pour des limites de tension basses sur AC et DC, lorsque les câbles de mesure sont connectés à un dispositif, l'écran peut afficher une lecture aléatoire changeante. Ceci est dû à l'extrême sensibilité de mesure d'entrée. La lecture se stabilisera sur l'écran et affichera une mesure réelle dès la connexion au circuit.

AVERTISSEMENT: Ne pas procéder à la mesure de tension DC si un moteur est allumé ou éteint sur le circuit. Il peut y avoir de grandes tensions résiduelles qui peuvent endommager l'appareil.

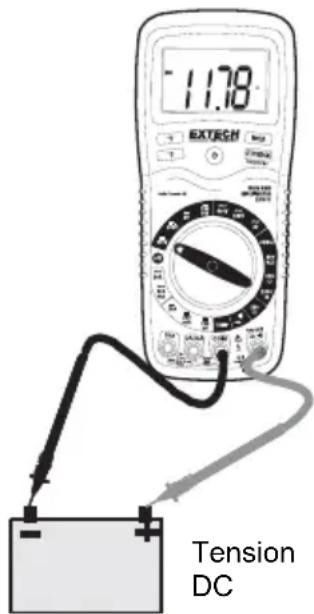

1. Place le commutateur de fonctions sur la position la plus élevée V DC (===)
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM Insérer le câble de mesure rouge de la fiche banane dans le connecteur femelle positif V
3. Placer la pointe de sonde d'essai noire sur la partie négative du circuit. Placer la pointe de sonde d'essai rouge sur la partie positive du circuit.
4. Lire la mesure de tension sur l'écran. Replacer le commutateur de fonctions sur une position VDC plus basse pour obtenir une lecture de résolution plus élevée. Si la polarité est inversée, l'écran affichera un signe (-) avant la valeur.

11.78 EXTRECH Tension DC

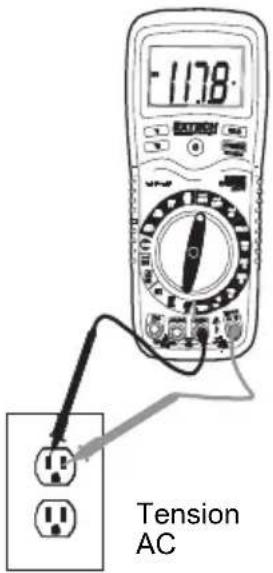

Mesures de tension AC

AVERTISSEMENT: Risque d'électrocution. Il est possible que les pointes de sonde d'essai ne soient pas assez longues pour toucher les parties sous tension des prises de 240V de certains dispositifs parce que celles-ci sont placées assez profondément dans les prises. C'est pourquoi l'icône O peut apparaître sur l'écran malgré que la prise contienne des tensions. Il faut s'assurer que les pointes de sonde touchent les parties métalliques à l'intérieur de la prise avant de penser qu'il n'y a aucune tension.

AVERTISSEMENT: Ne pas procéder à la mesure de tensions AC si un moteur est allumé ou éteint sur le circuit. Il peut y avoir de grandes tensions résiduelles qui peuvent endommager l'appareil.

1. Placer le commutateur de fonctions sur la position la plus élevée V AC ( ~ )
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM. Insérer le câble de mesure rouge de la fiche banane dans le connecteur femelle positif V.
3. Placer la pointe de sonde d'essai noire sur la partie neutre du circuit. Placer la pointe de sonde d'essai sur la partie "chaude" du circuit.
4. Lire la mesure de tension sur l'écran. Replacer le commutateur de fonctions sur des positions VAC plus basses pour obtenir une lecture de résolution plus élevée.

AVERTISSEMENT: Ne pas procéder à des mesures de courant sur l'échelle 20A pendant plus de 30 secondes. Dépasser 30 secondes peut endommager l'appareil et/ou les câbles de mesure.

1. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM.
2. Pour les mesures de courant jusqu'à 200μA DC, placer le commutateur de fonctions en position 200μ mA.
3. Pour des mesures jusqu'à 200mA DC, placer le commutateur de fonctions en position 200mA DC et insérer le câble de mesure rouge de la fiche banane dans le connecteur femelle uA/(mA
4. Pour les mesures de courant jusqu'à 20A DC, placer le commutateur de fonctions sur la limite 20A DC et insérer le câble de mesure noir de la fiche banane dans le connecteur femelle 20A
5. Fermer le courant sur le circuit testé et ouvrir le circuit pour mesurer le courant à l'endroit souhaité
6. Alimenter le circuit en courant
7. Lire la mesure de courant sur l'écran
8. Placer la pointe de sonde d'essai noire sur le côté négatif du circuit. Placer la pointe de sonde d'essai rouge sur le côté positif du circuit.

3280 Pile Charge Courant DC mA et uA

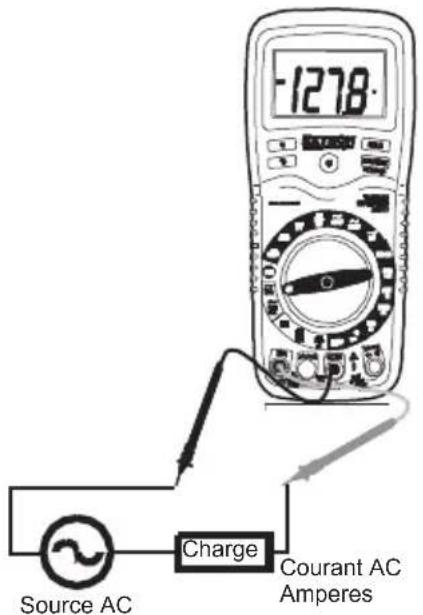

Mesures de courant AC

AVERTISSEMENT: Ne pas procéder à des mesures de courant sur l'échelle 20A pendant plus de 30 secondes. Dépasser 30 secondes peut endommager l'appareil et/ou les câbles de mesure.

1. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle COM
2. Pour les mesures de courant jusqu'à 200mA AC, placer le commutateur de fonctions sur la position la plus élevée 200mA AC ( ) et insérer le câble de mesure rouge de la fiche banane dans le connecteur femelle mA.
3. Pour les mesures de courant jusqu'à 20A AC, placer le commutateur de fonctions sur la limite 20A AC et insérer le câble de mesure rouge de la prise banane dans le connecteur femelle 20A
4. Fermer le courant sur le circuit testé et ouvrir le circuit pour mesurer le courant à l'endroit souhaité
5. Placer la pointe de la sonde d'essai noire sur le côté neutre du circuit Placer la pointe de la sonde d'essai rouge sur le côté "chaud" du circuit
6. Alimenter le circuit en courant
7. Lire la mesure de courant sur l'écran

-1278 Source AC Charge Courant AC Amperes

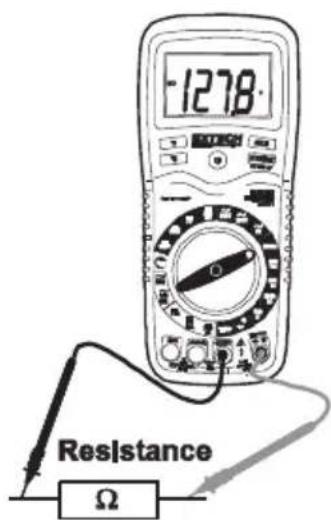

Mesures de resistance electrique

AVERTISSEMENT : Veiller à fermer le courant de l'élément testé et décharger les condensateurs avant de procéder à des mesures de résistance électrique afin d'éviter l'électrocution. Enlever les piles et débrancher les fils électriques.

1. Placer le commutateur de fonctions sur la position la plus élevée Ω.
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM.
3. Placer les pointes de sonde d'essai sur les parties testées du circuit. Il est préférable de déconnecter un côté de la partie testée pour ne pas que le reste du circuit ne fausse la lecture de résistance électrique.
4. Lire la mesure de résistance électrique sur l'écran et placer le commutateur de fonctions sur une position plus basse Ω qui est plus grande que la résistance réelle ou anticipée.

-127.8 Resistance Ω

TEST De continuite

AVERTISSEMENT: Ne jamais procéder à la mesure de continuité sur des circuits ou des fils électriques à haute tension afin d'éviter l'électrocution.

1. Placer le commutateur de fonctions sur la position.
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM. Insérer le câble de mesure rouge de la fiche banane dans le connecteur femelle positif Ω.
3. Placer les pointes de sonde d'essai sur le circuit ou sur le fil électrique à tester.
4. Si la résistance est inférieure à environ 150Ω, l'appareil émettra un signal sonore. Si le circuit est ouvert, l'écran affichera l'icône "1".

0.08 Continuité Cable

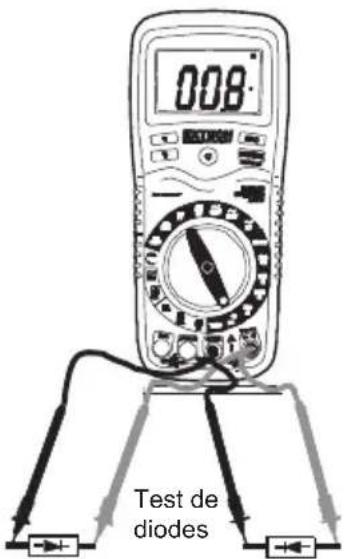

TEST de DIODES

1. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM et le câble de mesure rouge de la fiche banane dans le connecteur femelle positif diode.
2. Tourner le commutateur de fonctions rotatif en position.
3. Placer les pointes de sonde d'essai sur la diode testée. Les polarités en sens direct indiquent généralement 400 à 1000. Les polarités inverses indiqueront "1". Des éléments raccourcis indiqueront un résultat près de 0 et l'appareil émettra un son. Un dispositif ouvert indiquera "1" pour les deux polarités.

0.08 Test de diodes

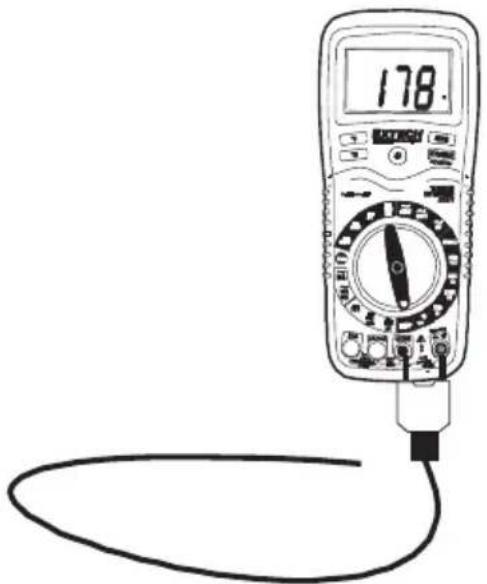

Mesures de temperature

1. Placer le commutateur de fonctions sur la position TEMP
2. Insérer la sonde thermométrique dans le support de température et respecter la polarité
3. Appuyer sur le bouton de température et choisir l'unité °C ou °F
4. Placer la tête de la sonde thermométrique sur les parties à mesurer. Maintenir la position jusqu'à ce que la lecture soit stable sur l'écran.
5. Lire la mesure de température sur l'écran

Remarque: La sonde thermométrique s'adapte à un mini connecteur de type K. Un mini connecteur pour l'adaptateur du connecteur banane est fourni pour la connexion aux connecteurs femelles bananes d'entrée.

178

Bouton de lumiere de FOND d'ecran

Appuyer sur le bouton pour allumer la lumière de fond d’écran. La lumière de fond d’écran s’éteindra automatiquement au bout de 15 secondes.

TEST de PILE

La fonction CHECK vérifie l'état de la pile 9V. Placer le commutateur de fonctions sur la limite 200VDC et appuyer sur le bouton CHECK. Si la lecture est sous 8.5, il est recommandé de remplacer la pile.

La fonction Hold bloque la lecture sur l'écran. Appuyer momentanément sur le bouton HOLD pour activer cette fonction ou pour en sortir.

Systeme de coupure automatique OFF

L'appareil se coupera automatiquement après 15 minutes environ.

Indication du FAIBLE niveau de PILE

Si l'icône apparaît sur l'écran, la tension de la batterie est faible et celle-ci devrait être remplacée.

Indication d'erreur de connexion

Cette icône apparaîtra dans le coin supérieur droit de l'écran et l'appareil émettra un son à chaque fois que le câble de mesure positif est inséré dans un connecteur femelle d'entrée 20A ou A/mA et que le mode sans courant (vert) est sélectionné. Si c'est le cas, fermer l'appareil et réinsérer le câble de mesure dans le connecteur femelle d'entrée approprié au mode sélectionné.

Spécifications

Fonction	Limite	Résolution	Précision
Tension DC (V DC)	200mV	0.1mV	±(0.3% lecture + 2 chiffres)
	2V	0.001V	±(0.5% lecture+ 2 chiffres)
	200V	0.1V
	1000V	1V	±(0.8% lecture+ 2 chiffres)
Tension AC (V AC)	50 à 400Hz 400Hz à 1kHz
	2V	0.001V	±(1.0% lecture +6 chiffres	±(2.0% lecture + 8 chiffres
	200V	0.1V	±(1.5% lecture+6 chiffres	±(2.5% lecture +8 chiffres
	750V	1V	±(2.0% lecture+6 chiffres	±(3.0%lecture+8 chiffres
Courant DC (A DC)	200μA	0.1μA	±(1.5% lecture+ 3 chiffres)
	200mA	0.1mA
	20A	0.01A	±(2.5% lecture + 3 chiffres)
Courant AC (A AC)	50 à 400Hz 400Hz à 1kHz
	200mA	0.1mA	±(1.8% lecture +8 chiffres	±(2.5% lecture+10 chiffres)
	20A	0.01A	±(3.0% lecture+8 chiffres)	±(3.5% lecture +10 chiffres)
Résistance	200Ω	0.1Ω	±(0.8% lecture +4 chiffres)
	2000Ω	1Ω	±(0.8% lecture +2 chiffres)
	20kΩ	0.01kΩ	±(1.0% lecture +2 chiffres)
	200kΩ	0.1kΩ
	20MΩ	0.01MΩ	±(2.0% lecture +5 chiffres)
	-20 à 750°C	1°F Température	±(3.0% lecture +3 chiffres)(Seulement l'appareil ; précision de la sonde non incluse
	-4 à 1382°F	1°C

Remarque : Les spécifications de précision comprennent deux éléments : - (% lecture) – représente la précision du circuit de mesure • (+ chiffres) – représente la précision de l'analogique au convertisseur digital. Remarque : La précision est garantie de 18°C à 28°C (65°F à 83°F) et à moins de 75% HR.

Test de diodes Courant d'essai 1mA maximum, tension électrique en circuit ouvert typique 2.8V DC

Test de continuité L'appareil émet un signal sonore si la résistance est inférieure à 150Ω (approximativement)

Impédance d'entrée 10MΩ

Réponse AC Réponse moyenne

Bande passante ACV 50Hz à 1kHz

Baisse de tension DCA 200mV

Écran 3 ½ digits, 2000 coups LCD, 0.9" digits

Indication du « 1 »

dépassement de limites

Polarité Automatique (pas d'indication de polarité positive) ; Moins (-), symbole pour la polarité négative

Cadence de mesure Deux lectures par seconde, nominale

Indication du faible niveau Ce symbole est affiché si la tension de la pile est sous la tension de fonctionnement

de pile

Pile Une pile 9 volts (NEDA 1604)

Fusibles mA, μA limites ; 0.2A/250V à action rapide Une limite ; 20A/250V action rapide à céramique

Température de 5°C à 40°C (41°F à 104°F)

fonctionnement

Température de -20°C à 60°C (-4°F à 140°F)

stockage

Humidité de Max 80% jusqu'à 31°C (87°F) en diminuant de manière linéaire de 50% à 104°F (40°C)

fonctionnement

Humidité de < 80%

stockage

Hauteur applicable 2000 mètres (7000ft.) maximum

Poids 342g (0.753lb) (étui inclus)

Dimensions 187 x 81 x 50mm (7.36" x 3.2" x 2.0") (étui inclus)

Sécurité Usage à l'intérieur et conforme aux exigences de la double isolation IEC1010-1 (2001) : EN61010-1 (2001) Surtension de la catégorie III 600V et catégorie II 1000V, Pollution du degré 2.

ATTENTION : Afin d'éviter l'électrocution, débrancher le mètre de tout circuit, retirer les fils test des terminaux d'entrée, et tournez sur la position OFF le mètre avant d'ouvrir le boîtier. Ne pas faire fonctionner le mètre lorsque le boîtier est ouvert.

Ce multimètre a été conçu pour une utilisation de longue durée si les instructions suivantes sont respectées :

1. GARDER L'APPAREIL AU SEC. Essuyer l'appareil s'il est mouillé.
2. UTILISER ET ENTREPOSER L'APPAREIL À TEMPERATURES AMBIANTES. Les températures extrêmes peuvent endommager les parties électroniques et déformer ou faire fondre les matières plastiques.
3. MANIER L'APPAREIL AVEC PRECAUTION ET SOIN. Laisser tomber l'appareil peut endommager les parties électroniques
4. VEILLER À LA PROPRETE DE L'APPAREIL. Passer de temps en temps un tissu légèrement humide sur le boîtier. NE PAS utiliser de produits chimiques, de solvants de nettoyage ou de détergents.
5. UTILISER SEULEMENT DES NOUVELLES PILES DE DIMENSIONS ET DE TYPE RECOMMANDES. Enlever les piles usagées pour éviter qu'elles ne coulent et n'endommagent l'appareil.
6. SI L'APPAREIL EST ENTREPOSE POUR UNE LONGUE PERIODE, veiller à enlever la pile pour éviter l'endommagement de l'appareil.

ATTENTION : Afin d'éviter l'électrocution, débrancher le mètre de tout circuit, retirer les fils test des terminaux d'entrée, et tournez sur la position OFF le mètre avant d'ouvrir le boîtier. Ne pas faire fonctionner le mètre lorsque le boîtier est ouvert.

Remplacement de la pile

1. Enlever la vis principale qui assure la porte arrière du compartiment à piles
2. Ouvrir le compartiment à piles
3. Replacer la pile 9V.
4. Bien refermer le compartiment à piles.

Vous, comme utilisateur final, êtes légalement lié (ordonnance de la batterie) de retourner toutes les batteries utilisées et accumulateurs, il est interdit de les jeter dans la poubelle ménagère!

Vous pouvez donner vos batteries utilisées / accumulateurs, gratuitement, aux points de collection de nos branches dans votre commune ou quand les batteries/accumulateurs sont vendus!

Disposition

Suivez les lois en vigueur en ce qui concerne la disposition de l'appareil à l'issue de son cycle de vie.

AVERTISSEMENT: Veiller à ne pas utiliser l'appareil tant que le couvercle des piles n'est pas fixé correctement afin d'éviter l'électrocution.

REMARQUE: Si l'appareil ne fonctionne pas bien, vérifier que la pile et les fusibles soient encore en bon état et aient été introduits correctement.

Reemplacement des fusibles

AVERTISSEMENT: Veiller à déconnecter les câbles de mesure de toute source de tension avant d'enlever le couvercle des fusibles afin d'éviter l'électrocution.

1. Déconnecter les câbles de mesure de l'appareil.
2. Enlever l'étui protecteur en caoutchouc.
3. Enlever le couvercle du compartiment à piles (deux vis "B") et la pile
4. Enlever les 4 vis "A" du couvercle arrière
5. Soulever le centre de la carte de circuit au-dessus des connecteurs pour atteindre le porte-fusible.
6. Enlever soigneusement le fusible endommagé et insérer le nouveau fusible dans le porte-fusible.
7. Veiller à toujours respecter la dimension et la valeur des fusibles (0.2A/250V à action rapide pour la limite 200mA, 20A/250V à action rapide pour la limite 20A).
8. Aligner la carte de circuit avec les connecteurs et la remettre soigneusement en place.
9. Refermer le couvercle arrière et le couvercle du compartiment à piles.

A B A F2 F1

AVERTISSEMENT: Veiller à ne pas utiliser l'appareil tant que le couvercle des fusibles n'est pas fixé correctement afin d'éviter l'électrocution.

Un signe UL ne signifie pas que ce produit a été évalué pour sa précision.

Tous droits réservés, inclusivement le droit de reproduction complet ou en partie. www.extech.com
