Type de produit	Thermohygromètre avec sonde de température de type K
Marque	Extech
Modèle	RHT510
Écran	LCD rétroéclairé 35 x 30 mm (1,38 x 1,18")
Mesures	Humidité relative, température de l'air, température au point de rosée, température humide, température de type K (sonde externe)
Plage d'humidité relative	10 à 95 % HR
Précision humidité relative	<70 % : ±4 % HR ; ≥70 % : ±4 % de la valeur lue + 1,2 % HR
Plage température de l'air	0 à 50 °C (32 à 122 °F)
Précision température de l'air	±1,2 °C (±2,5 °F)
Plage température de type K	-50,0 à 1 300,0 °C (-58,0 à 2 372,0 °F)
Précision température de type K	±(0,4 % valeur lue + 0,5 °C) pour -50 à 1300 °C
Fonctions spéciales	Capture d'écran, enregistrement MAX/MIN, arrêt automatique, rétroéclairage, sélection des unités °C/°F
Alimentation	3 piles 1,5 V de type AAA
Consommation électrique	Environ 5 mA CC
Arrêt automatique	Après 10 minutes d'inactivité (configurable)
Dimensions	153 x 45 x 20 mm (6,0 x 1,8 x 1,2")
Poids	160 g (5,64 oz)
Température de fonctionnement	0 à 50 °C (32 à 122 °F)
Humidité de fonctionnement	95 % HR max
Température de stockage	-10 à 60 °C (14 à 140 °F)
Montage sur trépied	Oui (au dos de l'appareil)
Certification	ISO 9001
Nettoyage	Chiffon humide avec détergent doux ; éviter solvants et abrasifs
Remplacement des piles	Oui, accessible au dos par vis
Mise au rebut	Ne pas jeter avec les ordures ménagères ; déposer dans un point de collecte DEEE

FOIRE AUX QUESTIONS - RHT510 Extech

Comment allumer et éteindre l'appareil ?

Appuyez brièvement sur le bouton ON-OFF pour allumer l'appareil. Pour l'éteindre, appuyez brièvement à nouveau sur le même bouton.

Comment changer les piles ?

Éteignez l'appareil. Retirez la vis au dos du boîtier, ouvrez le compartiment à piles et remplacez les trois piles AAA en respectant la polarité. Refermez le couvercle avant d'utiliser l'appareil.

Comment utiliser la sonde de température de type K ?

Insérez la sonde de type K dans le port dédié (sur la gauche de l'appareil). Appuyez sur le bouton Mode (M) jusqu'à sélectionner le mode 'Température de type K'. Lisez la valeur sur l'écran.

Que mesure exactement l'appareil ?

L'appareil mesure l'humidité relative (HR), la température de l'air, la température au point de rosée, la température humide et la température de type K (avec une sonde externe optionnelle).

Comment activer le rétroéclairage de l'écran ?

Appuyez sur le bouton Rétroéclairage pour allumer l'éclairage. Il s'éteint automatiquement après 10 secondes pour économiser les piles.

Comment utiliser la fonction d'enregistrement MAX/MIN ?

Appuyez sur le bouton R pour entrer en mode Enregistrement. L'icône d'enregistrement apparaît. Appuyez à nouveau sur R pour afficher la valeur maximale, encore une fois pour la minimale. Pour réinitialiser, appuyez sur H. Maintenez R enfoncé pour quitter le mode.

Comment désactiver l'arrêt automatique ?

Maintenez enfoncé le bouton SET jusqu'à ce que 'PoFF' s'affiche. Utilisez les touches ▲ ou ▼ pour choisir 'NO' (désactiver), puis appuyez sur R pour confirmer. L'appareil restera allumé en continu.

Comment passer de degrés Celsius à Fahrenheit ?

Maintenez SET enfoncé jusqu'à 'PoFF', puis appuyez sur R pour afficher 't-CF'. Utilisez ▲ ou ▼ pour sélectionner C ou F, puis appuyez sur R pour enregistrer.

Que faire si l'écran ne s'allume pas ?

Vérifiez les piles : ouvrez le compartiment et assurez-vous qu'elles sont correctement installées (respect de la polarité) et qu'elles ne sont pas déchargées. Remplacez-les si nécessaire.

Comment nettoyer et entretenir l'appareil ?

Essuyez régulièrement le boîtier avec un chiffon humide imprégné d'un détergent doux. N'utilisez pas de produits abrasifs ni de solvants. Conservez l'appareil dans un endroit sec et propre, entre -10 et 60 °C.

MODE D'EMPLOI RHT510 Extech

Traduction des autres modes d'emploi disponible sur le site www.extech.com

Présentation

Nos vous remercions d'avoir choisi le modele Extech RHT510. Cet appareil portatif mesure l'humidité relative, la température de l'air, la température au point de rosée, la température humide et la température de type K (à l'aide d'une sonde externe). Cet appareil est livré entièrement testé et étalonné. Utilisé correctement, il fonctionnera de manière fiable pendant des années. Veuillez visiter notre site web (www.extech.com) pour accéder à la dernière version et aux dernières traductions du présent mode d'emploi, aux mises à jour produit, à l'enregistrement produit et au support client.

Caractéristiques

• Écran LCD rétroéclairé avec capture d'écran
• Conception légère et ergonomique avec cordon
• Affiche l'humidité relative et la température (air, type K, point de rosée, humide)
• Unités de température sélectionnables C/F
• Enregistrement MAX-MIN
• Montage sur trépied
• Alimentation sur piles

Sécurité

Veuillez lire l'intégralité du mode d'emploi et du guide de démarrage rapide avant d'utiliser cet appareil. Utilisez l'appareil de mesure conformément aux instructions et ne tentez pas de le réparer ou d'ouvrir son boîtier. N'autorisez pas les enfants à manipuler l'appareil. Veuillez mettre les piles et l'appareil au rebut de manière responsable conformément à l'ensemble des réglementations en vigueur.

1. Sonde d'humidité/de température de l'air
2. Port pour sonde de température de type K
3. Écran LCD
4. Bouton ON-OFF
5. Bouton
6. Bouton Mode
7. Bouton Rétroéclairage
8. Bouton SET et
9. Bouton Enregistrement (MAX/MIN)
10. Bouton Capture d'écran

Remarque : compartiment des piles et support pour trépied au dos de l'appareil

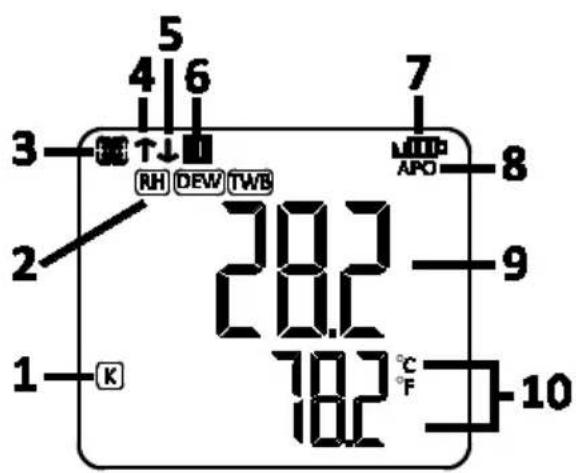

Description de l'écran LCD

1. Icone de température de type K
2. Icones de fonctions
3. Icone Enregistrement MAX-MIN
4. Icone Affichage MAX
5. Icône Affichage MIN
6. Icône Capture d'écran
7. Voyants d'état des piles
8. Arrêt automatique (APO)
9. Affichage principal
10. Affichage secondaire

Utilisation de base

1. Appuyez brièvement sur le bouton d'alimentation pour allumer l'appareil. Si l'écran LCD ne s'affiche pas, vérifiez les piles situées dans le compartiment arrêté.
2. Placez le capteur dans l'environnement à tester.
3. Lisez la mesure sur l'écran de l'appareil.
4. Pour éteindre l'appareil, appuyez brièvement sur le bouton

Sélection du mode

Appuyez sur le bouton M pour sélectionner le mode de fonctionnement. L'appareil dispose de quatre (4) modes : Humidité relative %, Température au point de rosée, Température humide et Température de type K (nécessitant une sonde externe). Relâchez le bouton M pour sélectionner un mode.

Capture d'écran

Appuyez brievement sur le bouton H (Capture) pour figer ou libérer une valeur à l'écran. Les fonctions Capture d'écran et Arrêt automatique ne fonctionnent pas en mode Enregistrement.

Rétroéclairage LCD

L'écran LCD est équipé d'un rétroéclairage pour faciliter la lecture, en particulier dans les lieux faiblement éclairés. Appuyez sur le bouton Rétroéclairage pour activer cette fonction. Le rétroéclairage s'éteint automatiquement au bout de 10 secondes.

Mesure de type k

Insérez la sonde de température de type K dans le port de la sonde de température de type K (sur la gauche de l'appareil). Utilisez le bouton Mode (M) pour régler le mode de fonctionnement sur Température de type K et lire les valeurs à l'écran.

Enregistrement MAX-MIN

L'appareil enregistre les valeurs maximale et minimale sur la période.

Remarque : la capture d'écran, la configuration de l'arrêt automatique et le bouton d'alimentation ne fonctionnent pas en mode Enregistrement.

1. Appuyez sur la touche R pour accéder au mode Enregistrement. L'icône d'enregistrement s'affiche à l'écran. Les valeurs maximale et minimale sont enregistrées et mises à jour pendant la période de mesure.
2. Appuyez sur le bouton R pour afficher la valeur maximale enregistrée pendant la période. L'icône et la valeur maximale s'affichent à l'écran.
3. Appuyez sur le bouton R pour afficher la valeur minimale enregistrée pendant la période. L'icône et la valeur minimale s'affichent à l'écran.
4. Appuyez sur le bouton H pour réinitialiser les données enregistrées. Les valeurs MAX-MIN précédemment enregistrées seront effacées et l'appareil commencerá l'enregistrement de nouvelles valeurs MAX-MIN.
5. Appuyez longuement sur le bouton R pour quitter le mode Enregistrement.

Contrôle de l'arrêt automatique

Pour économiser les piles, l'appareil s'éteint automatiquement au bout d'environ 10 minutes d'activité. L'icône APO s'affiche à l'écran quand l'arrêt automatique est sélectionné.

Pour activer/désactiver l'arrêt automatique par défaut :

1. Appuyez longuement sur le bouton SET pour accéder au mode Arrêt automatique (APO). L'affichage inférieur indique « OFF »
2. Appuyez sur le bouton ou pour activer (YES) ou désactiver (NO) l'arrêt automatique (APO).
3. Appuyez sur le bouton R pour enregistrer la sélection.
4. Attendez environ 10 secondes que l'appareil revienne en mode de fonctionnement normal.

Sélection de l'unité de température (C/F)

1. Appuyez longuement sur le bouton SET. L'affichage inférieur indique « t-CF »
2. Appuyez sur le bouton R. L'affichage inférieur indique « t-CF »
3. Appuyez sur le bouton ou pour sélectionner C ou F.
4. Appuyez sur le bouton R pour enregistrer la sélection.
5. Attendez environ 10 secondes que l'appareil revienne en mode de fonctionnement normal.

Remplacement des piles

1. Éteignez l'appareil.
2. Retirez la vis à tête plate qui maintient le couvercle du compartiment à piles au dos de l'appareil.
3. Ouvrez le compartiment à piles et remplacez les trois piles de type AAA en respectant la polarité. Remontez le couvercle de l'appareil avant de l'utiliser.

Pour votre sécurité : veuillez mettre les piles au rebut de manière responsable. Ne les jetez jamais au feu, car elles peuvent exploser ou fuir. Si vous ne comptez pas utiliser l'appareil pendant au moins 60 jours, retirez les piles et conservez-les à part.

Ne jetez jamais de piles usagées ou rechargeables avec les déchets ménagers. Les consommateurs sont priés de rapporter leurs piles usagées dans les points de collecte prévus à cet effet, au magasin où ils les ont achetées ou dans n'importe quel point de vente de piles.

Mise au rebut : ne jetez pas cet appareil avec les déchets ménagers. L'utilisateur est dans l'obligation de déposer ses appareils en fin de vie dans un point de collecte chargé du retraitement des appareils électriques et électroniques.

Nettoyage et stockage

Essuyez régulièrement le boîtier à l'aide d'un chiffon humide imprégné de détergent doux. N'utilisez ni produits abrasifs, ni solvants.

Caractéristiques électriques (23± 5^)

Humidité/température de l'air
Unité	Plage	Résolution	Précision
% HR	10 à 95	0.1	<70 %: ±(4 % HR)≥70 %: ±(4 % valeur lue + 1,2 % HR)
Temp °C 0 à 50	0.1 ±1,2		°C
Temp °F 32 à 122	0.1 ±2,5		°F
Thermocouple de type K (sonde externe)
Unité	Plage	Résolution	Précision*
Temp de type K °C	-50,0 à 1 300,0	0.1	±(0,4 % valeur lue + 0,5 °C)
	-50,1 à -100,0	0.1	±(0,4 % valeur lue + 1,0 °C)
Temp de type K °F	-58,0 à 2 372,0	0.1	±(0,4 % valeur lue + 1,0 °F)
	-58,1 à -148,0	0.1	±(0,4 % valeur lue + 1,8 °F)
*La précision ne comprend pas le risque d'erreur supplémentaire induit par la sonde externe
Température au point de rosée
°C	-25,3 à 49,0	0.1	Calcul basé sur les valeurs d'humidité/de température.
°F	-13,5 à 120,0	0.1
Température humide
°C	-5,4 à 49,0	0.1	Calcul basé sur les valeurs d'humidité/de température.
°F	22,2 à 120,0	0.1

Caractéristiques générales

Écran	LCD rétroéclairé 35 x 30 mm (1,38 x 1,18")
Mesures	Humidité/temp; point de rosée; temp humide; temp de type K.
Affichage de surcharge du port	"----"
Installation du trépied Sur le panneau arrière
Alimentation	Batteries 1,5 V de type AAA (3)
Consommation électrique	Environ 5 mA CC
Arrêt automatique	Après environ 10 minutes d'inactivité
Température en fonctionnement	0 à 50°C (32 à 122°F)
Humidité en fonctionnement	95 % HR max
Température de stockage	-10 à 60°C (14 à 140°F)
Humidité du lieu de stockage	10 à 75 % HR
Dimensions/Poids	153 x 45 x 20 mm (6,0 x 1,8 x 1,2") /160 g (5,64 oz)

Tous droits réservés, y compris le droit de reproduction en tout ou partie sous quelque forme que ce soit.

Certification ISO 9001
