Caractéristiques techniques	Mesure de l'impédance, capacité, inductance et résistance
Plage de mesure	0.1 µH à 100 mH pour l'inductance, 1 pF à 100 µF pour la capacité, 0.1 Ω à 10 MΩ pour la résistance
Précision	±0.5% pour la résistance, ±1% pour la capacité et l'inductance
Affichage	Écran LCD avec rétroéclairage
Utilisation	Idéal pour les tests de composants électroniques et les applications de laboratoire
Alimentation	Piles 9V, autonomie prolongée
Maintenance	Vérifier régulièrement l'état des piles et nettoyer les contacts
Sécurité	Conforme aux normes de sécurité IEC 61010-1
Informations générales	Dimensions compactes, léger et portable

FOIRE AUX QUESTIONS - LCR200 Extech

Comment calibrer le multimètre Extech LCR200 ?

Pour calibrer le LCR200, utilisez un standard de référence connu. Connectez le standard aux bornes du multimètre et suivez les instructions du manuel pour ajuster les valeurs mesurées.

Pourquoi le multimètre ne s'allume-t-il pas ?

Vérifiez d'abord les piles. Remplacez-les si nécessaire. Assurez-vous également que le couvercle des piles est correctement fermé.

Comment mesurer la capacité avec le LCR200 ?

Sélectionnez le mode 'Capacité' sur le multimètre, puis connectez le condensateur aux bornes. Assurez-vous que le condensateur est déchargé avant la mesure.

Que faire si l'écran affiche une erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Vérifiez les connexions et assurez-vous que l'appareil est correctement configuré.

Comment effectuer une mesure de résistance avec le LCR200 ?

Sélectionnez le mode 'Résistance', connectez les sondes aux bornes de la résistance et lisez la valeur affichée sur l'écran.

Le multimètre indique une mesure erronée, que faire ?

Assurez-vous que les sondes sont en bon état et correctement connectées. Vérifiez également que vous utilisez le bon mode pour la mesure souhaitée.

Comment changer les unités de mesure sur le LCR200 ?

Appuyez sur le bouton 'Unités' pour faire défiler les différentes unités disponibles. Sélectionnez celle que vous souhaitez utiliser.

Est-il possible de mesurer des composants en circuit ?

Non, pour obtenir des mesures précises, il est recommandé de retirer le composant du circuit avant de le mesurer.

Comment sauvegarder les mesures sur le LCR200 ?

Utilisez la fonction de stockage intégrée en appuyant sur le bouton 'Save' lorsque vous avez la mesure désirée affichée. Consultez le manuel pour plus de détails.

Le multimètre fait-il des mesures de fréquence ?

Oui, le LCR200 peut mesurer la fréquence. Sélectionnez le mode approprié et connectez les sondes au circuit dont vous souhaitez mesurer la fréquence.

MODE D'EMPLOI LCR200 Extech

Nous vous félicitons d'avoir fait l'acquisition du LCR-mètre LCR200 d'Extech. Ce mètre permet de mesurer avec précision les condensateurs, les inducteurs et les résistances au moyen de fréquences de test de l'ordre de 100 Hz, 120 Hz, 1 kHz, 10 kHz et 100 kHz. L'affichage double permet d'afficher simultanément la valeur associée du facteur de qualité, de la dissipation ou de l'angle de phase à l'aide d'un circuit équivalent parallèle ou en série.

Cet appareil est livré entièrement testé et calibré et, sous réserve d'une utilisation adéquate, il vous fera bénéficier de nombreuses années de service fiable.

Caractéristiques

* Affichage LCD double de 19,999/1,999 comptes. * Vérification et mesure LCR intelligentes automatiques. * Sélection du mode parallèle ou série. * Ls/Lp/Cs/Cp avec des paramètres D/Q/RP/ESR. * Résistance DC. * Cinq fréquences de tests différentes disponibles : 100 Hz/120 Hz/1 kHz/10 kHz/100 kHz. * Niveau des signaux AC de test : 600mV rms typique. * Gamme de test : (ex. F = 1 KHz)

L : 0,00 μH à 2 000,0 H

C : 0,0 pF à 2,000 mF

R : 0,000Ω à 200,0 MΩ

* Détecteur de batterie multiniveau. * Ecran LCD avec rétro-éclairage vert.

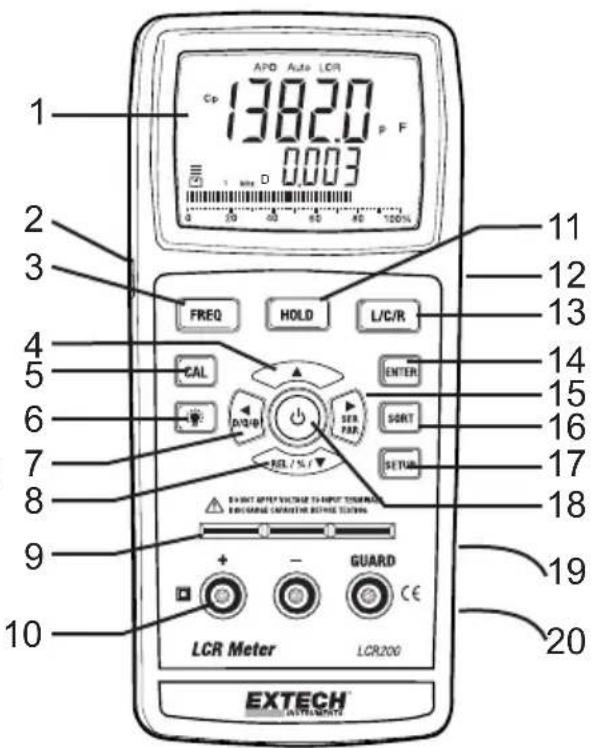

1. Ecran
2. Prise pour adaptateur secteur
3. Bouton des fréquences
4. Bouton▲
5. Bouton CAL
6. Bouton de rétro-éclairage
7. Bouton◀, D/Q/θ
8. Bouton REL/%/▼
9. Bornes d'entrée (bornes à broche)
10. Bornes d'entrée (bornes banane)
11. Bouton Hold
12. Borne de sortie RS-232 (Pas actif pour ce modèle)
13. Bouton L/C/R
14. Bouton Enter
15. Bouton ▶, SER/PAR
16. Bouton Sort (Tri)
17. Bouton de configuration
18. Bouton d'alimentation
19. Support (à l'arrière)
20. Compartiment à piles (à l'arrière)

APD Auto LCR 1382.0 p F 0003 FREQ HOLD L/C/R CAL ENTER D/Q/B SET SER PAR REL / % / SETUR EX-UT OFFER VACUATE TO AMOUNT TOLERANCE REACHING CAPSICUM REVERSE TESTING + - GUARD CE LCR Meter LCR200 11 12 13 14 15 16 17 18 19 20 2 3 4 5 6 7 8 9 10

Configuration

1. Appuyez sur le bouton d'alimentation pour mettre l'appareil sous tension.
2. L'appareil s'allume en mode par défaut : AUTO LCR et 1 kHz
3. La mise hors tension automatique sera activée avec mise hors tension automatique toutes les 5 minutes à moins qu'un adaptateur secteur ne soit utilisé.

Sélection du paramètre primaire LCR

1. L'appareil s'allume avec la sélection automatique de paramètre activée, ainsi que les indicateurs « APO » (mise hors tension automatique), « Auto » (sélection automatique de gamme) et « LCR » (sélection automatique de paramètre) affichés en haut de l'écran.
2. Pour sélectionner manuellement le paramètre, appuyez sur le bouton L/C/R pour faire défiler les paramètres et sélectionner le paramètre nécessaire. Chaque pression exercée sur le bouton affiche en séquence :

Auto-LCR Auto Range Auto Parameter

Auto-L

Auto

Range

Inductance

Auto-C

Auto

Range

Capacitance

Auto-R

Auto

Range

Resistance

DCR

Resistance

1. La valeur du paramètre primaire s'affiche dans l'affichage supérieur et celle du paramètre secondaire dans l'affichage inférieur.

Sélection du paramètre secondaire d/q/θ

1. L'appareil s'allume avec la sélection automatique de paramètre « LCR » activée. Le paramètre primaire ou secondaire est sélectionné automatiquement en fonction de la valeur de l'impédance mesurée.
2. Pour sélectionner manuellement l'affichage secondaire, sélectionnez d'abord l'affichage primaire.
3. Appuyez sur le bouton D/Q/θ pour sélectionner le paramètre secondaire :

L D, Q, ESR(RP) ou θ

C D, Q, ESR(RP) ou θ

aucun

DCR

aucun

1. La valeur du paramètre secondaire s'affiche dans l'affichage inférieur

Parallèle ou en série

1. Lorsque le mode de fonctionnement L/C/R est sélectionné et « AUTO » activé, la mesure par défaut en mode parallèle ou en série est sélectionnée automatiquement. Un circuit équivalent parallèle (Lp, Cp ou Rp) sera sélectionné si l'impédance est supérieure à 10 kΩ. Un circuit équivalent en série (Ls, Cs ou Rs) sera sélectionné si l'impédance est inférieure à 10 kΩ.
2. Appuyez sur le bouton SER/PAR selon vos besoins pour changer la sélection par défaut.

Fréquence

Appuyez sur le bouton FREQ pour modifier la fréquence de test. Les sélections disponibles sont : 100 Hz, 120 Hz, 1 kHz, 10 kHz et 100 kHz.

Maintien des données

Appuyez sur le bouton HOLD pour figer la lecture sur l'écran. Appuyez à nouveau sur le bouton HOLD pour désactiver le mode de maintien des données et retourner au mode de fonctionnement normal.

Fonction relative / %

Le mode REL/% permet de mesurer les écarts en pourcentage par rapport à une valeur de référence enregistrée.

1. Configurez l'appareil avec les paramètres requis pour le test à effectuer.
2. Insérez le composant de référence dans le montage de test, puis attendez la stabilisation de la lecture.
3. Appuyez sur le bouton REL/% pour enregistrer la valeur. L'icône % s'affichera à l'écran.
4. Pour toutes les mesures ultérieures, les lectures qui s'affichent sur l'affichage inférieur indiqueront la différence en pourcentage entre le composant actuellement mesuré et la valeur enregistrée.
5. Appuyez et maintenez enfoncé le bouton REL/% pendant plus de deux (2) secondes pour quitter ce mode.

Tri

Le mode de tri sert à sélectionner les composants qui s'inscrivent dans une limite en pourcentage d'une valeur de référence.

1. Insérez le composant de référence, puis définissez les paramètres de test. La sélection automatique de paramètre « LCR » n'est pas autorisée en mode de tri.
2. Tandis que la lecture souhaitée est affichée sur l'écran, appuyez sur le bouton SORT pour définir la valeur de référence. L'affichage principal indiquera « PASS » et l'affichage inférieur indiquera la valeur du composant. Le pourcentage de tri par défaut est de +/- 1 %. Remarque : Si la valeur de référence est supérieure à 2 000 comptes ou inférieure à 200 comptes, le tri ne fonctionnera pas.
3. Appuyez sur le bouton SETUP en séquence pour modifier la gamme, la valeur de référence et le pourcentage de tolérance.

a. Gamme : Tandis que l'icône « RANGE » clignote, appuyez sur le bouton ◀ ou ▶ pour modifier la gamme. Appuyez sur le bouton ENTER pour enregistrer la configuration, puis effectuez la configuration de la valeur.

b. Configuration de la valeur : Appuyez sur le bouton ◀ ou ▶ pour sélectionner le chiffre qui clignote pour ajustement. Appuyez sur le bouton ▲ ou ▼ pour ajuster la valeur du chiffre. Appuyez sur le bouton ENTER pour enregistrer la configuration, puis effectuez la configuration de la tolérance.

c. Configuration de la tolérance : Appuyez sur le bouton ◀ ou ▶ pour faire défiler les sélections de tolérance disponibles :

± 0,25 % ± 0,5 % ± 1 % ± 2 % ± 5 % ± 10 % ± 20 % + 80 % -20 %

Appuyez sur le bouton ENTER pour enregistrer la configuration de la tolérance.

1. Appuyez sur le bouton SORT pour quitter le mode de tri.

Calibrage ouvert/court

Afin d'améliorer la précision des mesures de haute/basse impédance, il est recommandé d'effectuer un calibrage OPEN/SHORT (Ouvert/court) avant la mesure. Cette opération supprime les impédances parasites au niveau des fils et montages de test.

1. Appuyez sur le bouton CAL pendant plus de 2 secondes pour lancer la procédure de calibrage ouvert/court :
2. Les icônes « CAL » et « OPEN » s'affichent sur l'écran
3. Sans composant connecté, appuyez sur le bouton CAL. L'écran décomptera à partir de 30 et « PASS » ou « FAIL » s'affichera.
4. Appuyez sur le bouton CAL et « START » s'affichera.
5. Court-circuitez l'entrée et appuyez sur le bouton CAL. L'écran décomptera à partir de 30 et « PASS » ou « FAIL » s'affichera.
6. Appuyez sur le bouton CAL pour quitter le mode de calibrage.
7. Si PASS s'affiche tant en mode OPEN que SHORT, les données de calibrage sont stockées.
8. Si FAIL s'affiche pour l'un ou l'autre calibrage, l'impédance était trop importante pour être mise à zéro et les données ne sont pas enregistrées.

Rétro-éclairage

Appuyez sur le bouton de rétro-éclairage pour activer le rétro-éclairage. Appuyez à nouveau pour le désactiver.

Borne de protection

La protection sert à améliorer l'immunité au bruit et réduire les impédances parasites. Les montages de test en option utilisent la fonction de protection.

Mise hors tension automatique

Afin de prolonger la durée de vie des piles, la mise hors tension automatique met l'appareil hors tension au bout de 5 minutes d'inactivité (aucune pression sur les boutons). L'appareil émet trois signaux sonores avant la mise hors tension. Appuyez sur n'importe quel bouton pour réinitialiser la mise hors tension automatique et continuer à utiliser l'appareil.

Sortie RS232

Le port RS232 n'est pas actif.

Adaptateur secteur

L'appareil peut être alimenté à partir d'un adaptateur secteur (9 V DC, 1 A). Lorsque vous utilisez un adaptateur secteur, la mise hors tension automatique est désactivée. Acheter une alimentation linéaire (9 V 1 A) d'une tierce partie.

Remplacement de la pile

L'icône en forme de pile indique l'état de la pile 9 V. Une pile neuve aura trois lignes au-dessus. À mesure que le niveau de charge de la pile faiblit, le nombre de lignes diminue. Lorsque le niveau de charge de la pile devient trop faible pour alimenter l'appareil, « batt » s'affichera sur l'écran et l'appareil s'éteindra.

Pour remplacer la pile :

1. Retirez les deux vis qui retiennent le couvercle du compartiment à pile au bas de l'arrière de l'appareil.
2. Retirez et remplacez la pile 9 V
3. Fixez le couvercle avec les deux vis.

Tous les utilisateurs au sein de l'Union européenne sont légalement tenus de rapporter toutes les piles usagées à des points de collecte de leur localité ou à n'importe quel point de vente de piles ! Il est interdit de les jeter avec les ordures ménagères !

Pincette pour composant SMD LCR203

Sert à mesurer et trier rapidement les composants de puces.

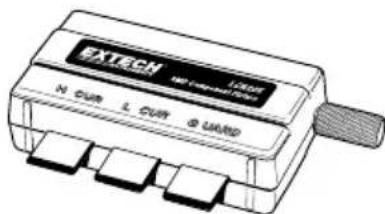

Montage pour composant SMD LCR205

Sert à mesurer avec précision les composants montés en surface

Ecran Taille de l'écran LCD

: 66.8 X 52.8 mm (2.6 x 2.1"). Ecran

LCD avec rétro-éclairage vert

Fréquence de test 100 Hz, 120 Hz, 1 KHz, 10 KHz, 100 KHz

Facteur de dissipation 0,000 à 1999

Facteur de qualité 0,000 à 1999

Mesure de θ

Tri de la tolérance ± 0,25 %, ± 0,5 %, ± 1 %, ± 2 %, ± 5 %, ± 10 %, ± 20 %, + 80 % -

20%

Calibrage

Calibrage

ouvert/court

Mise hors tension La mise hors tension automatique permet d'économiser la durée

de vie de la pile, ou bien la mise hors tension manuelle à l'aide du

bouton-poussoir

Température de fonctionnement 0 °C à 50 °C (32 à 122°F)

Humidité de fonctionnement Inférieure à 85 % d'HR

Alimentation Pile 9 V DC 006P

* Type alcaline ou de grande capacité

Consommation 35 mA DC environ

Dimensions

193 x 88 x 41 mm (7.6 x 3.5 x 1.6")

Poids

385 g (13.6 oz.) * appareil uniquement

Spécifications électriques (23 °c ± 5 °c)

Résistance DC

Gamme	Précision	Remarque
20 Ω	± ( 0,5 % de lect. + 5 chiffres)	Après calibrage
200 Ω	± ( 0,5 % de lect. + 5 chiffres )
2 kΩ	± ( 0,5 % de lect. + 5 chiffres )
20 kΩ	± ( 0,5 % de lect. + 5 chiffres )
200 kΩ	± ( 0,5 % de lect. + 5 chiffres )
2 MΩ	± ( 0,5 % de lect. + 5 chiffres )	Après calibrage
20 MΩ	± ( 1,0 % de lect. + 5 chiffres )	Après calibrage
200 MΩ	± ( 2,0 % de lect. + 5 chiffres)	Après calibrage

Résistance AC

Gamme	Précision	Précision	Remarque
	100 Hz / 120 Hz	1000 Hz
20 Ω	± (1 % + 5 chiffres)	± (1 % de lect. + 5 chiffres)	Après calibrage
200 Ω	± (0,5 % de lect. + 5 chiffres)	± (0,5 % de lect. + 5 chiffres)
2 kΩ	± (0,5 % de lect. + 5 chiffres)	± (0,5 % de lect. + 5 chiffres)
20 kΩ	± (0,5 % de lect. + 5 chiffres)	± (0,5 % de lect. + 5 chiffres)
200 kΩ	± (0,5 % de lect. + 5 chiffres)	± (0,5 % de lect. + 5 chiffres)
2 MΩ	± (1,0 % de lect. + 5 chiffres)	± (1,0 % de lect. + 5 chiffres)	Après calibrage
20 M Ω	± (1,0 % de lect. + 5 chiffres)	± (2,0 % de lect. + 5 chiffres)	Après calibrage
Gamme	Précision	Précision
	10 kHz	100 kHz
20 Ω	± ( 1,0 % de lect. + 5 chiffres )	± ( 2,0 % de lect. + 5 chiffres )	Après calibrage
200 Ω ± ( 0,5 % de lect. + 5 chiffres) ± ( 0,5 % de lect. + 5 chiffres )
2 kΩ ± ( 0,5 % de lect. + 5 chiffres) ± ( 0,5 % de lect. + 5 chiffres )
20 kΩ ± ( 0,5 % de lect. + 5 chiffres) ± ( 0,5 % de lect. + 5 chiffres )
200 kΩ	± ( 0,5 % de lect. + 5 chiffres )	± ( 0,5 % de lect. + 5 chiffres )
2 MΩ	± ( 1 % de lect. + 5 chiffres )	± ( 2,0 % de lect. + 5 chiffres )	Après calibrage
20 MΩ	± ( 2,0 % de lect. + 5 chiffres )	----	Après calibrage

* Si l'impédance est supérieure à 10kΩ, Rp s'affiche sur l'écran. * Si l'impédance est inférieure à 10kΩ, Rs s'affiche sur l'écran.

Capacité (Cp/Cs) : D ≦ 0,1

Gamme	Précision	Précision	Remarque
	100 Hz / 120 Hz	1000 Hz
20 pF	± (2,0% de lect. + 5 chiffres)	± (1,0% de lect. + 5 chiffres)	Après calibrage
200 pF	± (1,0% de lect. + 5 chiffres)	± (1,0% de lect. + 5 chiffres)	Après calibrage
2000 pF	± (0,8% de lect. + 5 chiffres) ±	(0,8% de lect. + 5 chiffres)	Après calibrage
20 nF	± (0,5% de lect. + 5 chiffres) ±	(0,5% de lect. + 5 chiffres)
200 nF	± (0,5% de lect. + 5 chiffres) ±	(0,5% de lect. + 5 chiffres)
2000 nF	± (0,5% de lect. + 5 chiffres) ±	(0,5% de lect. + 5 chiffres)
20 uF	± (0,5% de lect. + 5 chiffres)	± (0,5% de lect. + 5 chiffres)
200 uF	± (0,5% de lect. + 5 chiffres)	± (0,5% de lect. + 5 chiffres)	Après calibrage
2000 uF	± (1,0% de lect. + 5 chiffres)	± (1,0% de lect. + 5 chiffres)	Après calibrage
20 mF	± (2,0% de lect. + 5 chiffres)	----	Après calibrage

Capacité (Cp/Cs) : D ≦ 0,1

Gamme	Précision	Précision	Remarque
	10 kHz	100 kHz
20 pF	± (1,0 % de lect. + 5 chiffres)	± (1,0 % de lect. + 5 chiffres)	Après calibrage
200 pF	± (0,5 % de lect. + 5 chiffres)	± (0,5 % de lect. + 5 chiffres)	Après calibrage
2000 pF	± (0,5 % de lect. + 5 chiffres)	± (0,5 % de lect. + 5 chiffres)	Après calibrage
20 nF	± (0,5 % de lect. + 5 chiffres)	± (0,5 % de lect. + 5 chiffres)
200 nF	± (0,5 % de lect. + 5 chiffres)	± (0,5 % de lect. + 5 chiffres)
2000 nF	± (0,5 % de lect. + 5 chiffres)	± (0,5 % de lect. + 5 chiffres)
20 uF	± (0,8 % de lect. + 5 chiffres)	± (0,8 % de lect. + 5 chiffres)
200 uF	± (1,0 % de lect. + 5 chiffres)	----	Après calibrage

* Si l'impédance est supérieure à 10kΩ, Cp s'affiche sur l'écran. * Si l'impédance est inférieure à 10kΩ, Cs s'affiche sur l'écran.

Inductance (Lp/Ls) : D ≦ 0,1

Gamme	Précision	Précision	Remarque
100 Hz / 120 Hz	1000 Hz
20 uH ± (1 % + 5 c) ± (1 % + 5 c) Après calibrage
200 uH ± (1 % + 5 c) ± (1 % + 5 c) Après calibrage
2000 uH ± (0,8 % + 5 c) ± (0,8 % + 5 c)
20 mH ± (0,5 % + 5 c) ± (0,5 % + 5 c)
200 mH	± (0,5 % + 5 c) ± (0,5 % + 5 c)
2000 mH	± (0,5 % + 5 c) ± (0,5 % + 5 c)
20 H	± (0,5 % + 5 c) ± (0,5 % + 5 c)
200 H ± (0,5 % + 5 c) ± (0,8 % + 5 c) Après calibrage
2000 H ± (1 % + 5 c) ----	Après calibrage

Gamme	Précision	Précision	Remarque
10 kHz	100 khz
20 uH ± (1 % + 5 c) ± (1 % + 5 c) Après calibrage
200 uH ± (0,8 % + 5 c) ± (0,8 % + 5 c) Après calibrage
2000 uH ± (0,5 % + 5 c) ± (0,5 % + 5 c)
20 mH ± (0,5 % + 5 c) ± (0,5 % + 5 c)
200 mH	± (0,5 % + 5 c) ----
2000 mH	± (0,5 % + 5 c) ----

Remarque : * Si l'impédance est supérieure à 10kΩ, Lp s'affiche sur l'écran. * Si l'impédance est inférieure à 10kΩ, Ls s'affiche sur l'écran.

Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit.

ISO-9001 Certified

www.extech.com
