eXcellence 730 Pro - Machine à coudre ELNA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de machine	Machine à coudre électronique
Nombre de points de couture	50 points intégrés
Points utilitaires	14 points utilitaires
Points décoratifs	20 points décoratifs
Points de quilting	10 points de quilting
Largeur de point maximum	7 mm
Longueur de point maximum	5 mm
Enfile-aiguille automatique	Oui
Écran	Écran LCD
Réglage de la tension du fil	Automatique
Accessoires inclus	Pied de biche standard, pied pour boutonnière, pied pour fermeture éclair, etc.
Poids	Environ 6 kg
Dimensions	38 x 17 x 29 cm
Alimentation	220-240 V
Garantie	2 ans
Entretien	Nettoyage régulier, lubrification des pièces mobiles
Mesures de sécurité	Arrêt automatique en cas de surchauffe
Utilisation recommandée	Couture de tissus légers à moyens

FOIRE AUX QUESTIONS - eXcellence 730 Pro ELNA

Comment enrouler une canette sur l'ELNA eXcellence 730 Pro ?

Pour enrouler une canette, placez le fil sur le porte-fil, passez-le dans les guides de fil, puis enfilez la canette sur le porte-canette. Appuyez sur le bouton d'enroulage et laissez la machine faire le reste.

Pourquoi ma machine à coudre fait-elle des points irréguliers ?

Des points irréguliers peuvent être causés par un enfilage incorrect, un fil de mauvaise qualité ou une aiguille endommagée. Vérifiez l'enfilage, remplacez le fil si nécessaire et changez l'aiguille.

Comment régler la tension du fil sur l'ELNA eXcellence 730 Pro ?

Pour régler la tension du fil, tournez le bouton de tension sur le panneau de contrôle. Testez la tension sur un morceau de tissu avant de commencer votre projet pour vous assurer que les points sont corrects.

Que faire si le tissu ne s'avance pas sous le pied de biche ?

Si le tissu ne s'avance pas, vérifiez que le pied de biche est correctement installé, que le transporteur de tissu est en position levée, et assurez-vous que la tension du fil est correcte.

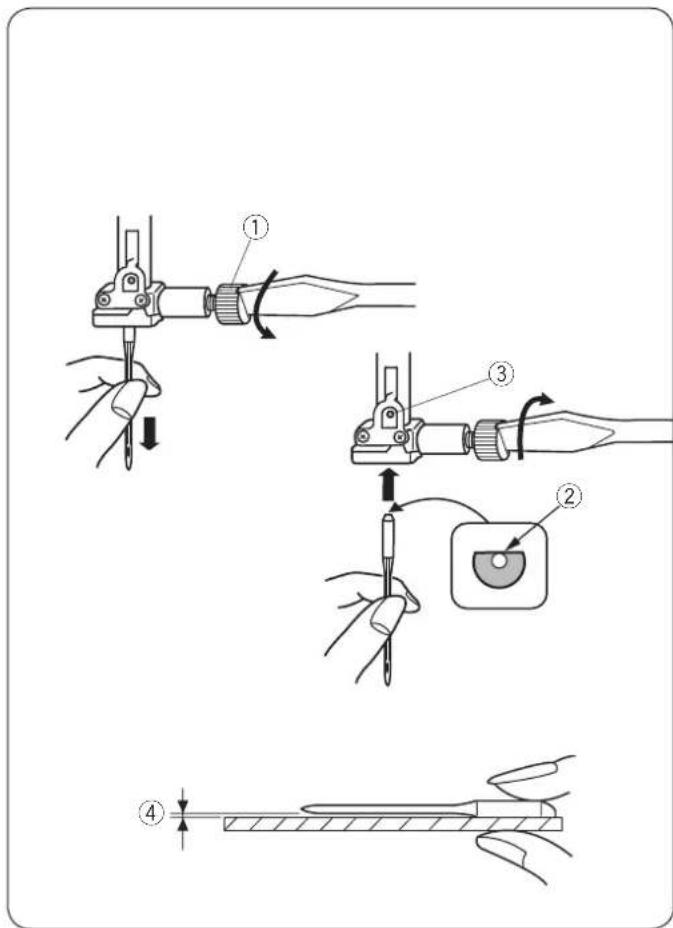

Comment changer l'aiguille de la machine ?

Pour changer l'aiguille, éteignez la machine, retirez le pied de biche et dévissez la vis de l'aiguille. Insérez la nouvelle aiguille avec le côté plat vers l'arrière et resserrez la vis.

Comment nettoyer la machine à coudre ELNA eXcellence 730 Pro ?

Pour nettoyer la machine, retirez le plateau à accessoire et la plaque à aiguille. Utilisez une brosse douce pour enlever les peluches et les débris. N'oubliez pas de huiler les pièces mobiles si nécessaire.

Quels types de tissus puis-je coudre avec cette machine ?

L'ELNA eXcellence 730 Pro peut coudre une variété de tissus, y compris le coton, la soie, le denim et les tissus extensibles. Assurez-vous d'utiliser les aiguilles appropriées pour chaque type de tissu.

Que faire si la machine ne s'allume pas ?

Si la machine ne s'allume pas, vérifiez que le cordon d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, contactez un technicien qualifié.

Comment accéder aux programmes de points de la machine ?

Pour accéder aux programmes de points, tournez le sélecteur de points sur le panneau de contrôle. Chaque point est numéroté et vous pouvez choisir celui qui convient à votre projet.

Est-ce que je peux coudre des épaisseurs de tissu avec cette machine ?

Oui, l'ELNA eXcellence 730 Pro est conçue pour coudre des épaisseurs de tissu. Utilisez une aiguille adaptée et, si nécessaire, le pied de biche spécial pour les tissus épais.

MODE D'EMPLOI eXcellence 730 Pro ELNA

| Mode d’emploi | eXcellence 730 PRO1 Selon la législation nationale ce produit doit être recyclé en toute sécurité en accord avec les règles prévues pour les appareils électriques ou électroniques. En cas de doute contactez votre revendeur de machine à coudre. (union européenne seulement) Pour l’Europe uniquement: Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes dont les capacités phy- siques, sensorielles ou mentales sont réduites ou manquants d’expérience et de connaissances, seulement si elles ont été formées et encadrées à l’utilisation de l’appareil en toute sécurité et si elles comprennent les risques impli- qués. Les enfants ne doivent pas jouer avec l’appareil. Les enfants ne doivent pas effectuer le nettoyage et l’entretien par l’utilisateur sans surveillance. Hors Europe (excepté les États-unis et le Canada): Cette machine n’est pas censée être utilisée par des personnes (y compris des enfants) ayant des capacités phy- siques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, sauf si elles sont sous surveillance ou ont été instruites sur l’usage de la machine par une personne responsable de leur sécurité. Les enfants doivent être surveillés an de vérier qu’ils ne jouent pas avec la machine.

CONSIGNES IMPORTANTES DE SECURITE

Pour utiliser un appareil électrique, il faut toujours respecter les consignes de sécurité fondamentales, notamment les consignes suivantes: Cette machine à coudre a été conçue et fabriquée pour l'usage domestique uniquement. Avant d’utiliser cet appareil, lisez toutes ces instructions.

DANGER: Pour éviter tout risque de décharge électrique:

1. Il ne faut jamais laisser un appareil sans surveillance lorsqu’il est branché. Il faut toujours

débrancher cette machine à coudre de la prise électrique murale, après son utilisation ou avant de la nettoyer.

1. Cette machine ne doit pas être utilisée comme un jouet. Une attention particulière est requise lorsque cette

machine est utilisée par des enfants ou en leur présence.

2. Utilisez cette machine uniquement pour les utilisations prévues, telles qu’elles sont décrites dans le manuel de la

machine à coudre. Utilisez uniquement les accessoires recommandés par le fabricant tels qu’ils sont indiqués dans le manuel de la machine à coudre.

3. Il ne faut jamais faire fonctionner cette machine à coudre si le cordon d’alimentation ou la prise ont été

endommagés, s’il y a un problème de fonctionnement, si elle est tombée ou a été abîmée, ou si elle est tombée　 dans l’eau.

4. Il ne faut jamais faire fonctionner cette machine si les ouvertures d’aération sont obstrués. Veiller à ce que les

ouvertures de ventilation de la machine et de la pédale ne soient pas encombrées de résidus, de poussières et de particules textiles.

5. Il ne faut jamais laisser tomber ou introduire d’objet dans les ouvertures de la machine.

6. Il ne faut pas utiliser la machine en plein air. Toujours ranger la machine à l’intérieur.

7. Il ne faut pas l’utiliser dans un local où sont utilisés des aérosols ou dans un local où l’oxygène est distribué

8. Pour l’éteindre, mettre tous les interrupteurs sur la position Arrêt («O»), puis retirer la prise du secteur.

9. Ne débranchez pas la machine en tirant sur le cordon d’alimentation. Pour la débrancher, saisissez la prise, et

non pas le cordon d’alimentation.

10. Veillez à éloigner les doigts des pièces en mouvement, en particulier de l’aiguille et des lames de découpage de

la machine à coudre.

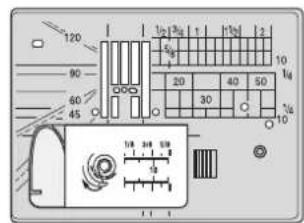

11. Toujours utiliser la plaque à aiguille adéquate. Une mauvaise plaque peut casser l’aiguille.

12. N’utilisez pas d’aiguilles tordues.

13. Ne pas tirer ou pousser le tissu en cousant. Cela pourrait dévier l’aiguille et la rompre.

14. Eteindre cette machine à coudre (mettre l’interrupteur sur «O») avant d’effectuer des réglages à proximité de

l’aiguille, tels que l’enlage, le changement d’aiguille, la mise en place de la canette ou le changement de pied-de-biche, etc.

15. Toujours débrancher cette machine à coudre de la prise électrique avant de retirer les plaques de protection, de

la graisser, ou avant d’effectuer tout autres réglages mentionnés dans le manuel d’utilisation.

CONSERVEZ CETTE NOTICE

Pour réduire tout risque de brûlures, d'incendie, de choc électrique de blessures corporelles:2

• Combinaison de motif p. 74
• Programmation d’un point d’arrêt automatique p. 75
• Programmation de la coupe automatique du l p. 76
• Combinaison de motifs avec symétrie d’image p. 77
• Reprise d’un motif depuis le début p. 78
• Reprise d’une combinaison de motifs depuis le début . 78 Points de transition p. 79

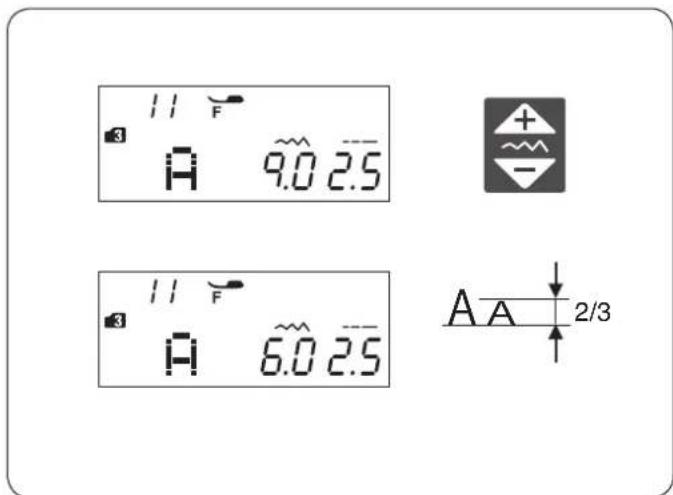

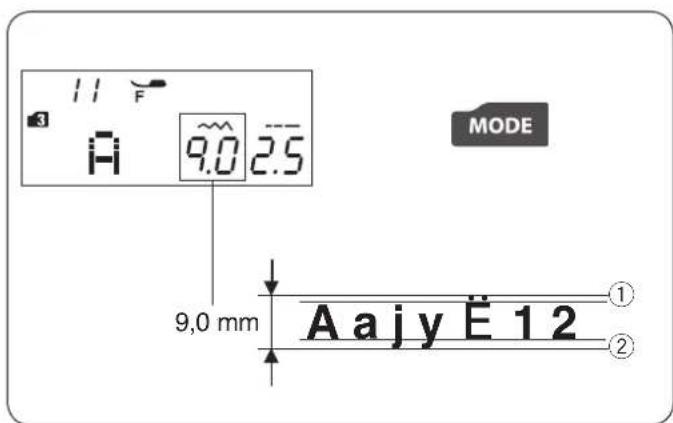

• -80 Monogrammes p. 81

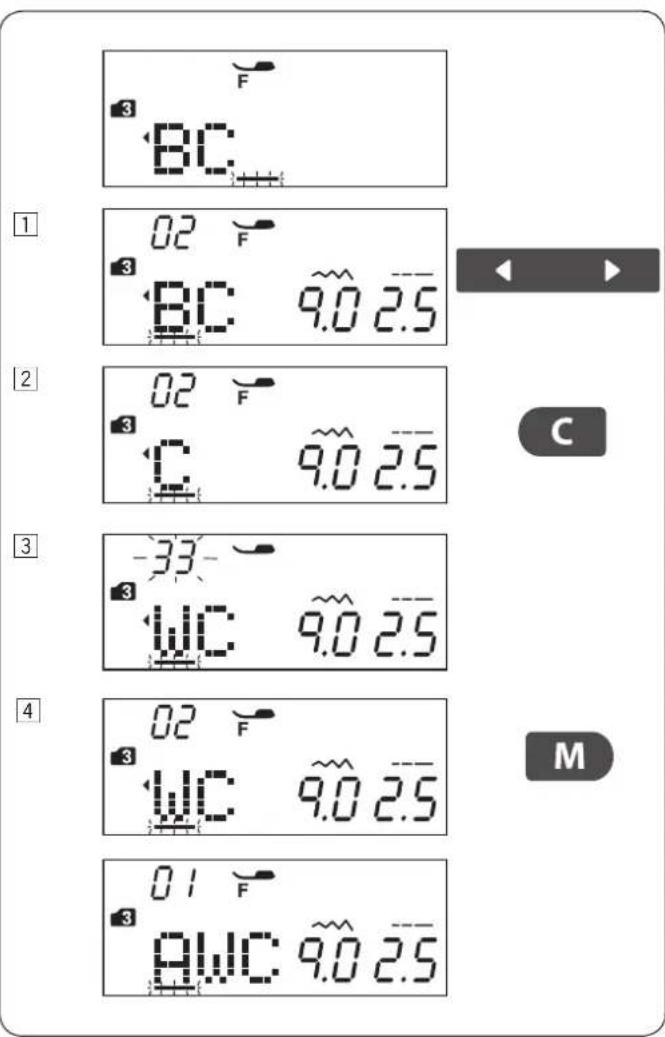

• -82 Édition d’une combinaison de motifs p. 83
• Suppression et insertion des motifs p. 84

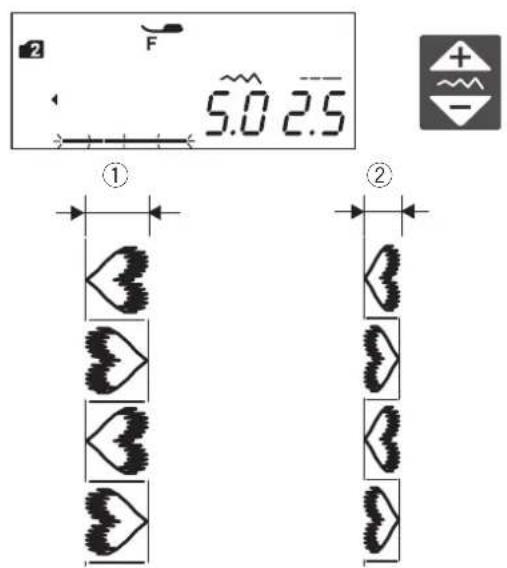

• Copie d’un motif p. 84
• Ajustement uniforme du point p. 85
• Ajustement individuel du point p. 86
• Correction des motifs de points déformés p. 87

ENTRETIEN ET MAINTENANCE

• Nettoyage de la zone du crochet p. 88
• Nettoyage de l’intérieur du guide-l p. 89
• Problèmes et messages d’alerte p. 90
• -91 Résolution des problèmes p. 92

REMARQUE: Le design et les caractéristiques techniques sont sujets à modication sans préavis.

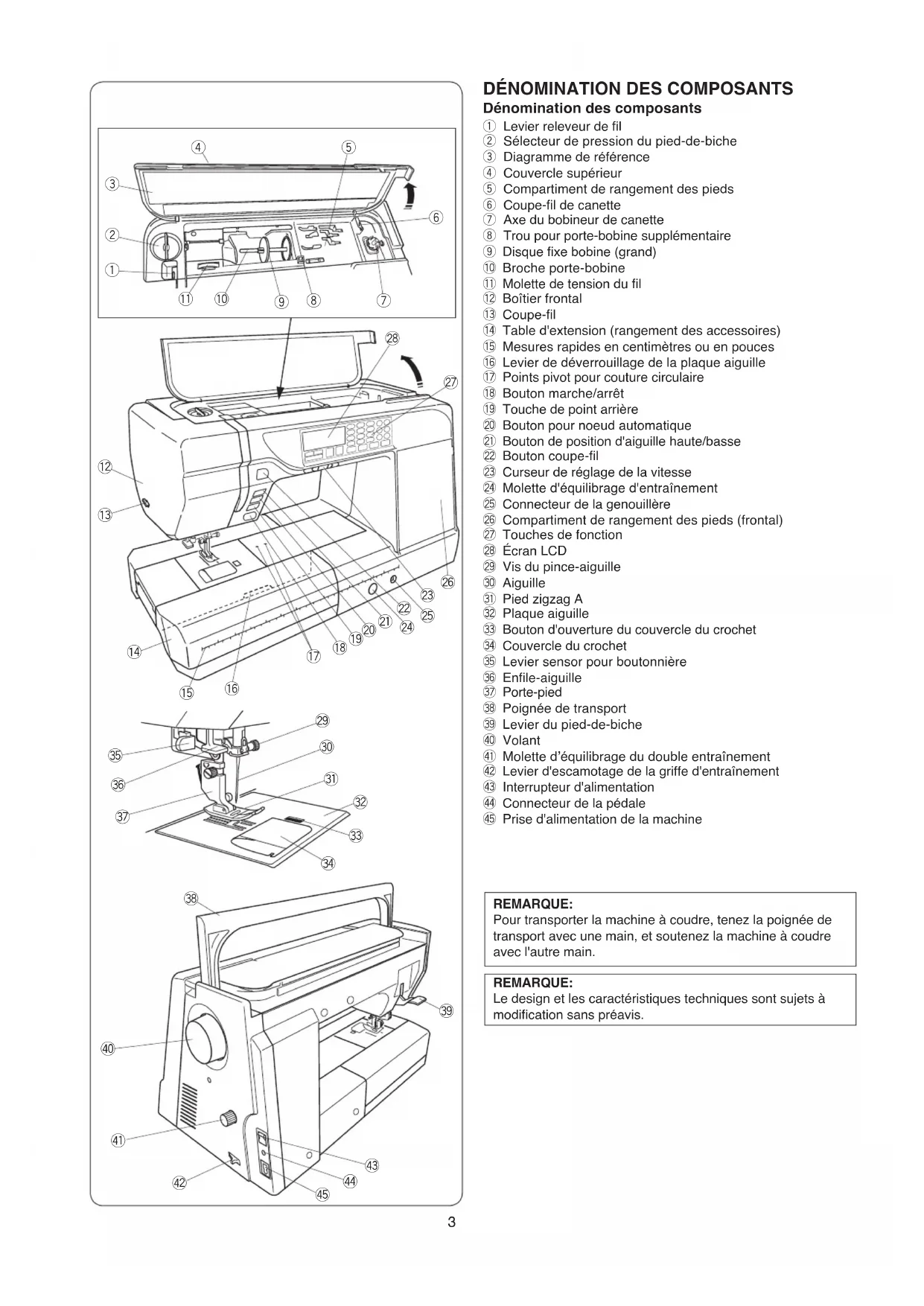

DÉNOMINATION DES COMPOSANTS

Dénomination des composants q Levier releveur de l w Sélecteur de pression du pied-de-biche e Diagramme de référence r Couvercle supérieur t Compartiment de rangement des pieds y Coupe-l de canette u Axe du bobineur de canette i Trou pour porte-bobine supplémentaire o Disque xe bobine (grand) !0 Broche porte-bobine !1 Molette de tension du l !2 Boîtier frontal !3 Coupe-l !4 Table d'extension (rangement des accessoires) !5 Mesures rapides en centimètres ou en pouces !6 Levier de déverrouillage de la plaque aiguille !7 Points pivot pour couture circulaire !8 Bouton marche/arrêt !9 Touche de point arrière @0 Bouton pour noeud automatique @1 Bouton de position d'aiguille haute/basse @2 Bouton coupe-l @3 Curseur de réglage de la vitesse @4 Molette d'équilibrage d'entraînement @5 Connecteur de la genouillère @6 Compartiment de rangement des pieds (frontal) @7 Touches de fonction @8 Écran LCD @9 Vis du pince-aiguille #0 Aiguille #1 Pied zigzag A #2 Plaque aiguille #3 Bouton d'ouverture du couvercle du crochet #4 Couvercle du crochet #5 Levier sensor pour boutonnière #6 Enle-aiguille #7 Porte-pied #8 Poignée de transport #9 Levier du pied-de-biche $0 Volant $1 Molette d’équilibrage du double entraînement $2 Levier d'escamotage de la griffe d'entraînement $3 Interrupteur d'alimentation $4 Connecteur de la pédale $5 Prise d'alimentation de la machine REMARQUE: Pour transporter la machine à coudre, tenez la poignée de transport avec une main, et soutenez la machine à coudre avec l'autre main.4 q w e r t y u i o

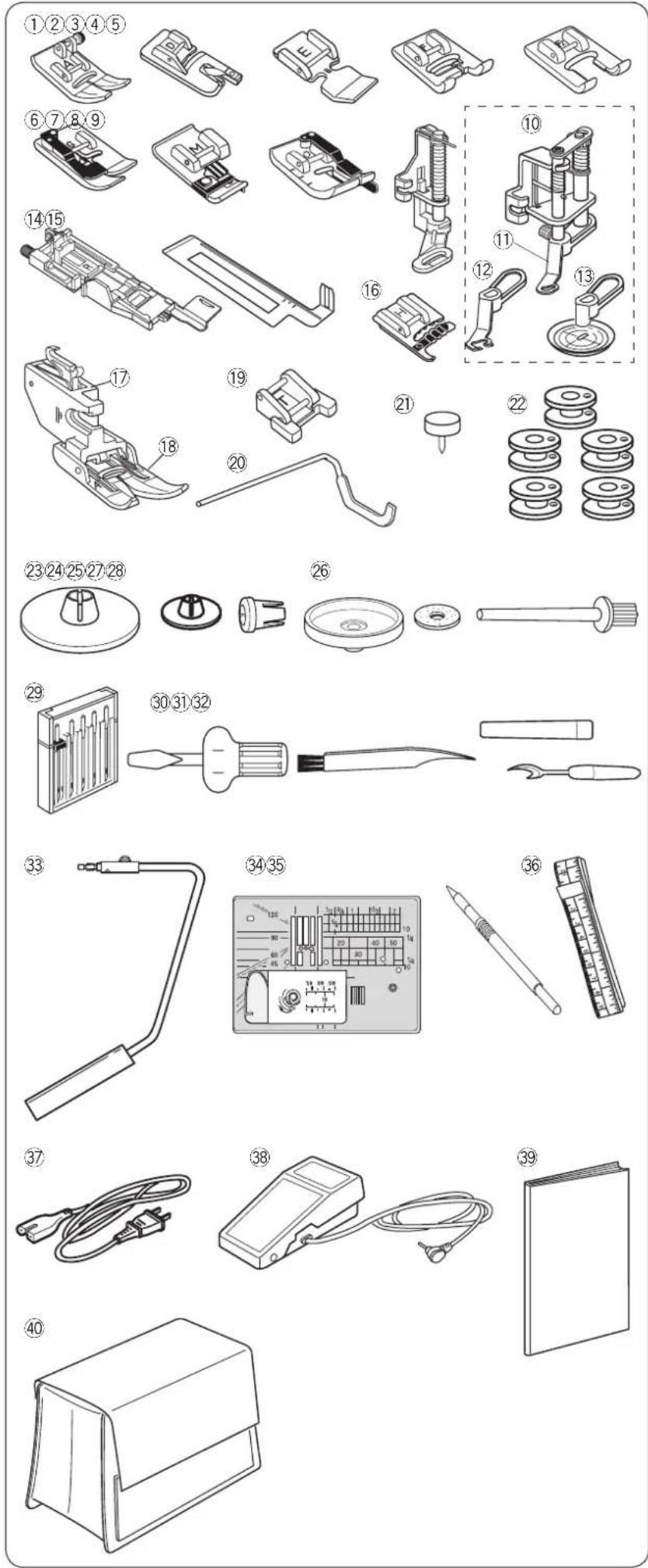

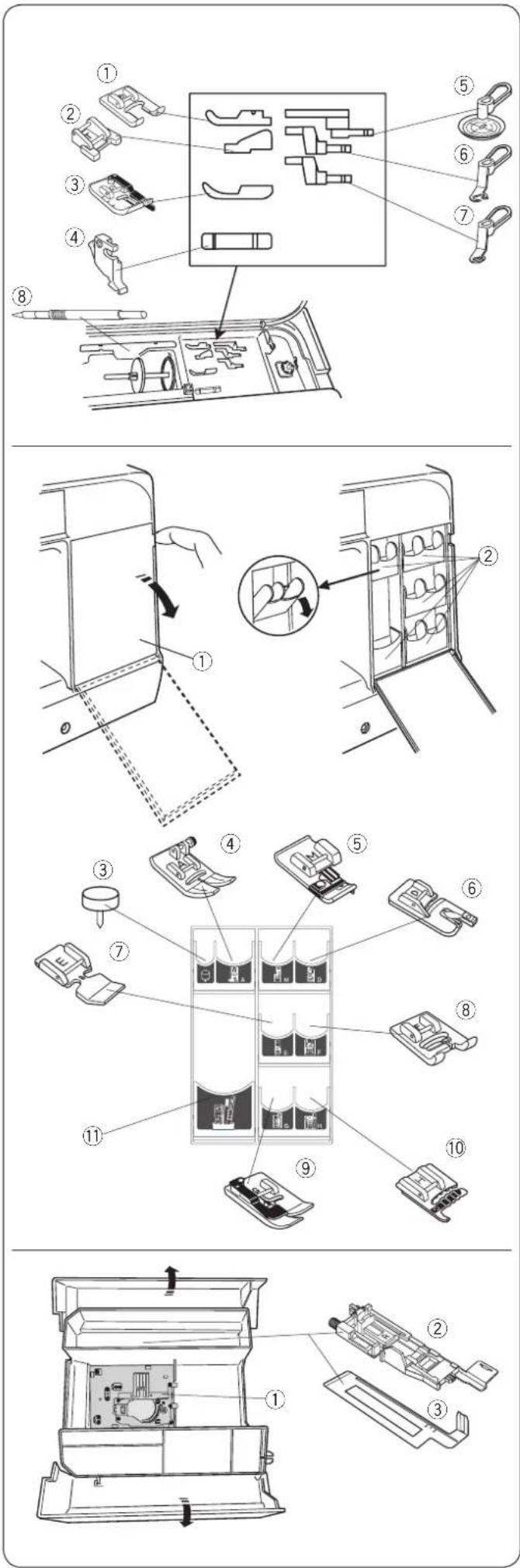

Accessoires standards q Pied zigzag A (installé sur la machine) w Pied pour ourlet roulé D e Pied pour fermeture à glissière E r Pied pour point satin F t Pied pour point satin à fourche ouverte F2 y Pied pour ourlet invisible G u Pied pour surlage M i Pied pour coutures de 0,7 cm (¼ pouce) O o Pied à repriser PD-H !0 Pied quilting QB-S convertible en mouvement libre !1 Pied à fourche fermée !2 Pied à fourche ouverte !3 Pied tournant !4 Pied de boutonnière automatique R !5 Plaque stabilisatrice pour pied boutonnière !6 Pied pour cordonnets multiples H !7 Porte-pied pour double entraînement !8 Semelle pour double entraînement AD !9 Pied pour boutons T @0 Barre de quilting @1 Point pivot pour couture circulaire @2 Canettes (5 pièces) (1 installée sur la machine) @3 Disque xe bobine (grand modèle, installé sur la machine) @4 Disque xe bobine (petit) @5 Disque xe-bobine (spécial) @6 Support porte-bobine @7 Feutre pour porte-bobine @8 Tige porte-bobine supplémentaire @9 Assortiment d’aiguilles #0 Tournevis #1 Pinceau de nettoyage #2 Découd-vite (ouvre-boutonnières) #3 Genouillère #4 Plaque aiguille pour point droit #5 Stylet pour écran tactile #6 Ruban métrique #7 Câble d’alimentation #8 Pédale #9 Livret d’instruction $0 Housse en tissu semi-rigide5

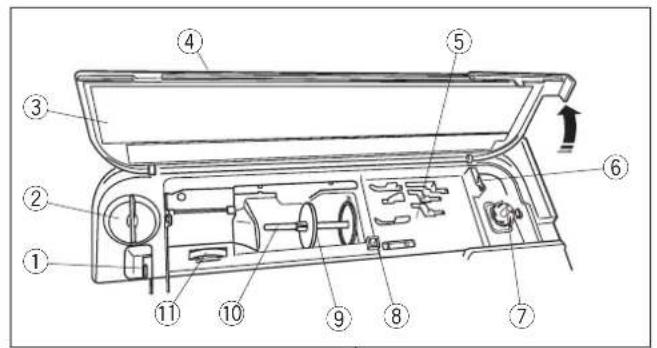

Dans le compartiment avant: Ouvrez le couvercle vers l’avant. Chaque case peut être inclinée vers l’avant pour un accès facile. q Couvercle w Cases e Point pivot pour couture circulaire r Pied zigzag A t Pied pour surlage M y Pied pour ourlet roulé D u Pied pour fermeture à glissière E i Pied pour point satin F o Pied pour ourlet invisible G !0 Pied pour cordonnets multiples H !1 Emplacement de rangement supplémentaire Rangement des accessoires Les accessoires peuvent se ranger facilement dans le compartiment de rangement du socle qui se situe sous le couvercle et dans la table d'extension. Sous le couvercle supérieur: q Pied satin à fourche ouverte F2 w Pied pour boutons T e Pied pour coutures de 0,7 cm (1/4 pouce) O r Porte-pied t Pied tournant à vue dégagée y Pied à fourche ouverte u Pied à fourche fermée i Stylet pour écran tactile Dans la table d'extension: q Plaque aiguille pour point droit w Pied pour boutonnière automatique R e Plaque stabilisatrice pour pied boutonnière D'autres accessoires peuvent également être rangés dans le compartiment.6

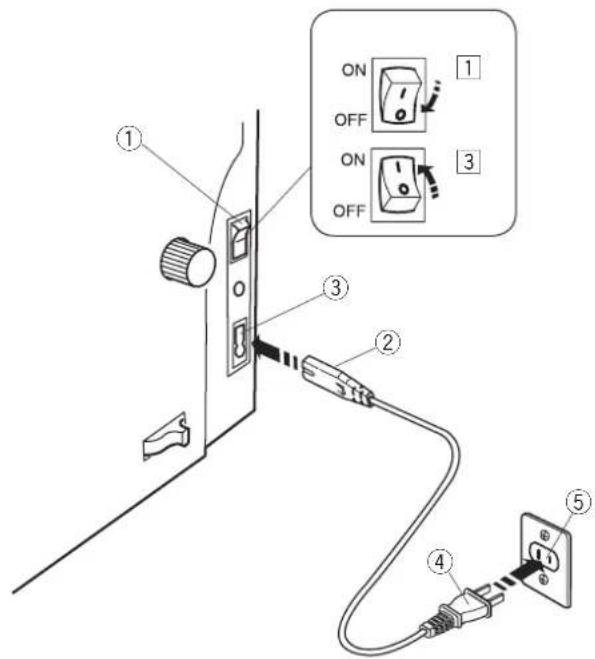

Branchement sur secteur z Assurez-vous d'abord que l'interrupteur q soit sur off. x Insérez la che w du câble d'alimentation de la machine dans la prise de la machine e. c Insérez la che du câble d'alimentation r dans la prise murale t, puis commutez l'interrupteur q en position on. q Interrupteur d'alimentation w Fiche d'alimentation de la machine e Prise d'alimentation de la machine r Fiche d'alimentation t Prise murale REMARQUES: Assurez-vous de bien utiliser le câble d'alimentation fourni avec la machine. Si vous éteignez la machine, attendez 5 secondes avant de l'allumer à nouveau.

Pendant le fonctionnement de la machine, ne quittez pas des yeux la zone de couture et ne touchez aucun élément en mouvement, comme le levier releveur de l, le volant ou l'aiguille. Éteignez toujours la machine au moyen de l'interrupteur et débranchez-la: - lorsque vous laissez la machine sans surveillance. - lorsque vous ajoutez ou retirez des composants. - lorsque vous nettoyez la machine. Ne posez rien sur la pédale. Si vous souhaitez utiliser la pédale de commande, insérez le connecteur de la pédale dans la prise de la machine. z Assurez-vous d’abord que l’interrupteur q est désactivé. x Insérez le connecteur de la pédale w dans la prise e de la machine. c Insérez la che de la machine r du cordon d’alimentation dans la prise de la machine t. v Insérez la che d’alimentation y dans la prise murale u, et mettez le bouton d’alimentation en marche. Le symbole de la pédale i s’afchera lorsque la pédale est connectée à la machine. q Interrupteur d'alimentation w Connecteur de la pédale e Prise r Fiche d’alimentation de la machine t Prise d’alimentation de la machine y Fiche d'alimentation u Prise murale i Symbole de la pédale REMARQUE: Le bouton marche/arrêt ne fonctionne pas lorsque la pédale est connectée. Conseils d'utilisation: Le symbole « O » sur un interrupteur indique la position arrêt (off) de l'interrupteur. Pour les U.S.A. et le Canada uniquement Fiche polarisée (une lame plus large que l'autre): An de réduire les risques d'électrocution, cette che ne peut être introduite dans une che polarisée que d'une seule façon. Si la che n'entre dans la prise, retournez-la. Si elle n'entre toujours pas, contactez un électricien compétent qui installera une prise appropriée. Ne modiez la che en aucune façon.7

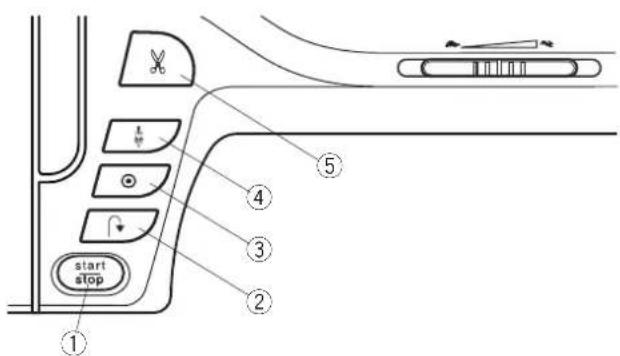

Touches de commande de la machine q Bouton marche/arrêt Appuyez sur ce bouton pour démarrer ou arrêter la machine. La machine démarre lentement pour les premiers points, puis avance à la vitesse dénie à l'aide du curseur de réglage de la vitesse. La machine fonctionne lentement tant que cette touche est enfoncée. La touche passe au rouge lorsque la machine tourne, et au vert pour indiquer qu'elle s'est arrêtée. Maintenir cette touche enfoncée pendant la couture ralentit la vitesse de couture et la machine s'arrête lorsque vous relâchez la touche. REMARQUES:

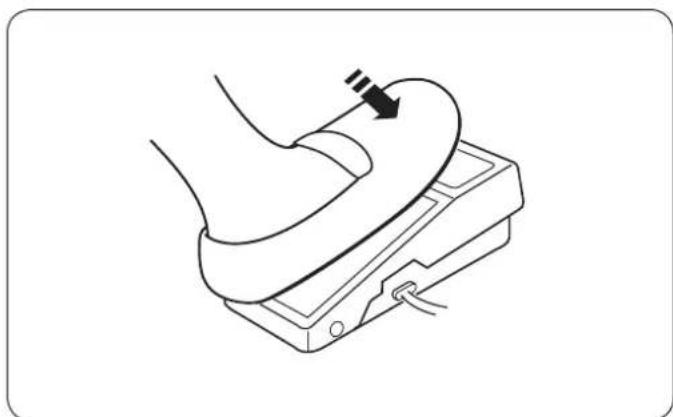

• Le bouton marche/arrêt n'est pas opérationnel lorsque la pédale est connectée à la machine.

• La machine ne fonctionne pas et le repère de pied de biche clignote y si vous démarrez la machine avec le pied de biche dans la position relevée. Abaissez le pied presseur et démarrez la machine.

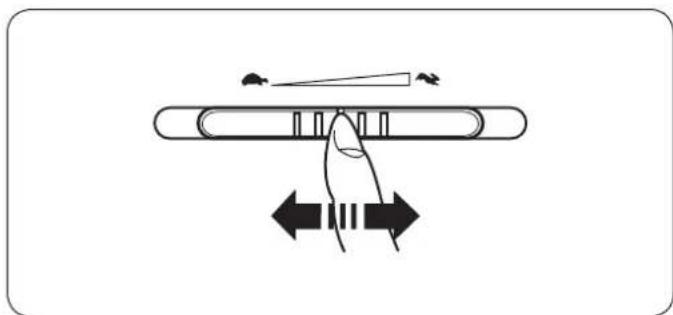

• Vous pouvez sélectionner la vitesse que vous désirez: lente, normale, rapide (voir page 27). w Bouton de point arrière Lorsque vous cousez les motifs 01, 04-07, 11-13, 01S, 04S-07S (mode 1) ou 38, 39 (mode 2), la machine coud en point arrière tant que la touche de point arrière est enfoncée. Si les motifs 01, 04-07, 11-13, 01S, 04S-07S (mode 1) ou 38, 39 (mode 2) ont été sélectionnés et que la pédale n'est pas connectée, la machine coud en point arrière tant que la touche de point arrière est enfoncée. Si vous appuyez sur la touche de point arrière lorsque vous cousez un autre motif, la machine coud des points noués sur- le-champ, avant de s'arrêter automatiquement. e Bouton de verrouillage automatique - noeud Lorsque vous cousez les motifs 01, 04-07, 11-13, 01S, 04S-07S (mode 1) ou 38, 39 (mode 2), la machine coud des points noués et s'arrête automatiquement lorsque vous appuyez sur le bouton d'arrêt automatique. Lorsque vous cousez les autres motifs, la machine coud jusqu'à la n du modèle en cours avec des points noués et s'arrête automatiquement. La machine coupe automatiquement les ls après l'arrêt du point lorsque l'option de coupe automatique du l est activée. r Bouton de position d'aiguille haute/basse Appuyez sur ce bouton pour abaisser ou relever la barre aiguille. La machine s'arrête avec l'aiguille en position basse. Vous pouvez toutefois modier la position d'arrêt de l'aiguille dans le mode réglage (voir page 27). t Bouton coupe-l Après avoir terminé de coudre, appuyez sur cette touche pour couper les ls. La barre d'aiguille remonte automatiquement après que les ls aient été coupés (voir page 30). REMARQUE: Utilisez le coupe-l manuel sur le boîtier frontal si le l est de #30 ou plus épais (voir page 30).8

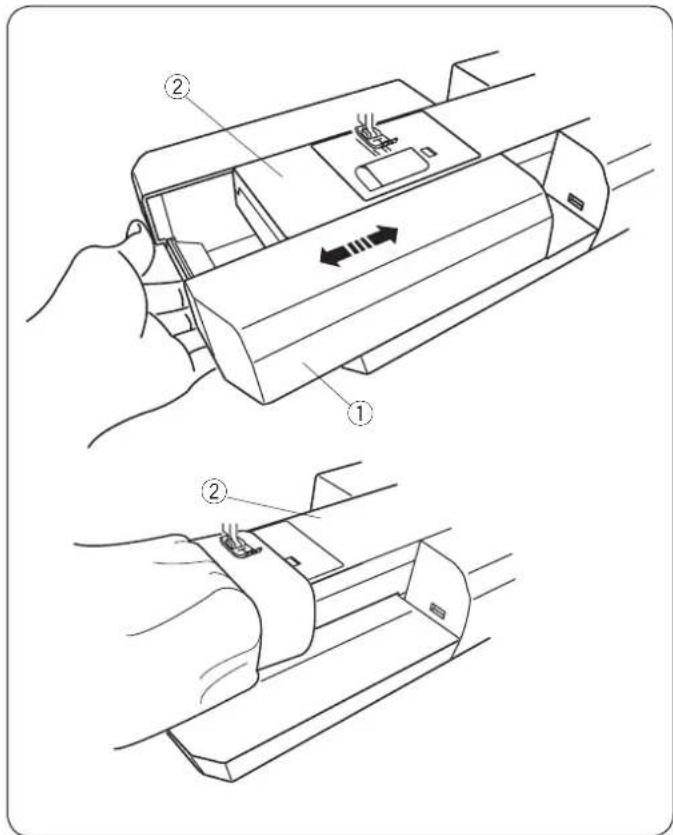

Table d’extension La table d'extension possède une surface de couture supplémentaire et peut être retirée pour la couture en bras libre. q Table d'extension w Bras libre Retrait: Tirez la table vers la gauche. Fixation: Faites coulisser la table sur le socle et poussez-la vers la droite. Couture en bras libre Le bras libre est utilisé pour coudre les manches, les ceintures, les jambes de pantalons ou toute autre pièce tubulaire. Il est également très utile pour repriser les chaussettes, raccommoder les genoux de pantalons ou les coudes de chemises. w Bras libre Contrôle de la vitesse de couture Curseur de réglage de la vitesse Vous pouvez régler la vitesse maximum de couture au moyen du curseur de réglage de la vitesse selon vos besoins. Pour accroître la vitesse de couture, déplacez le curseur vers la droite. Pour réduire la vitesse de couture, déplacez le curseur vers la gauche. Pédale Vous pouvez modier la vitesse de couture en appuyant sur la pédale. Plus vous appuyez sur la pédale, plus la machine tourne rapidement. REMARQUE: La machine tourne à la vitesse maximum dénie par le curseur de réglage de la vitesse lorsque la pédale est enfoncée à fond. Conseil d'utilisation: L'utilisation de la pédale modèle YC-485EC-1 est réservée à cette machine à coudre.9 q Écran LCD L’écran LCD montre les informations suivantes quand la machine est allumée: w Tableau des points e Mode r Numéro au Tableau des points t Type de pied de biche y Largeur des points u Longueur des points i Touche mode (voir page 25) Appuyez sur la touche mode et changez de mode. Quand l’interrupteur est allumé, la sélection motif direct (mode 1) se fait automatiquement. o Touche de curseur (voir pages 83, 84, 86) Appuyez sur “ ” ou “ ” pour déplacer le curseur pourvérier ou éditer la combinaison de motifs. !0 Touche coupe-l automatique (voir page 76) Appuyez sur cette touche si vous souhaitez que les ls soient automatiquement coupés après avoir cousu avec un point d’arrêt. Lorsque vous programmez une combinaison de motifs, appuyez sur cette touche pour couper automatiquement les ls une fois que vous avez terminé de coudre. !1 Touche de réglage de la largeur du point (voir pages 31, 40, 50) Appuyez sur cette touche pour modier la largeur du point ou la position de retombée de l’aiguille. !2 Touche de réglage de la longueur du point (voir pages 31, 40, 50) Appuyez sur cette touche pour modier la longueur du point. !3 Touches numériques (voir page 25) Entrez un numéro de motif à deux chiffres pour sélectionner le motif que vous voulez, en mode 1 à 6. !4 Touche suppression (voir pages 27, 84) Appuyez sur cette touche pour supprimer le dernier motif sélectionné. Maintenez cette touche enfoncée jusqu’au retentissement du signal sonore pour supprimer l’intégralité de la sélection de motifs.

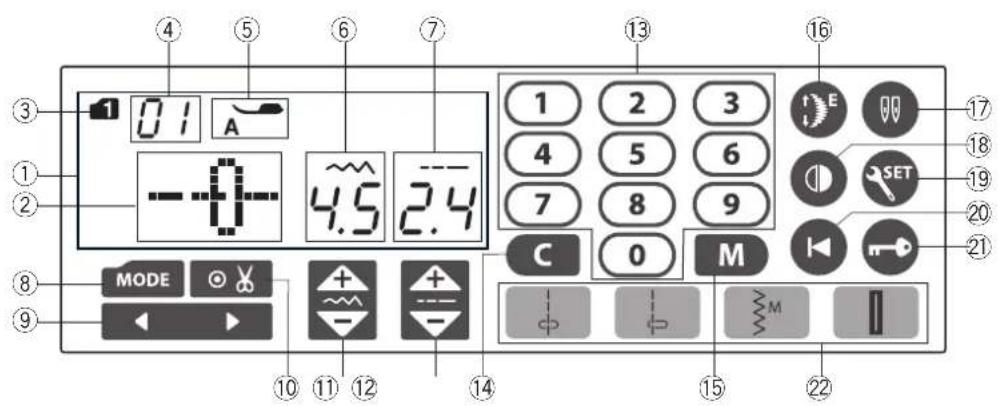

Touches de fonction !5 Touche mémoire (voir pages 74) Appuyez sur cette touche pour enregistrer ou rappeler des combinaisons de motifs programmées. Vous pouvez enregistrer jusqu’à 50 programmes. !6 Touche d’élongation (voir page 69) Appuyez sur cette touche pour allonger les motifs de points satin. !7 Touche de fonction double aiguille (voir page 73) Appuyez sur cette touche pour coudre avec une double aiguille. !8 Touche image miroir (voir page 77) Appuyez sur cette touche pour coudre une image en miroir du motif sélectionné. !9 Touche réglage (voir page 26) Appuyez sur cette touche pour ouvrir la fenêtre de réglage de la machine an de personnaliser les réglages de la machine. @0 Touche de reprise à zéro (voir page 78) Appuyez sur cette touche pour coudre une combinaison de motifs depuis le début. @1 Touche verrouillage (voir page 13) Appuyez sur cette touche pour verrouiller la machine lorsque vous ajustez le l, remplacez les accessoires etc. Pour réduire le risque de blessure, toutes les touches et les boutons sont désactivés. Pour déverrouiller la machine, appuyez de nouveau sur la touche. @2 Touches directes de sélection des motifs (voir page 25) Vous pouvez sélectionner les motifs de 01 , 04 , 11 , et 23 directement en mode 1 (mode direct de sélection des motifs). Lorsque vous xez la plaque aiguille pour point droit, vous pouvez sélectionner les motifs de points 01S ou 04S seulement.10

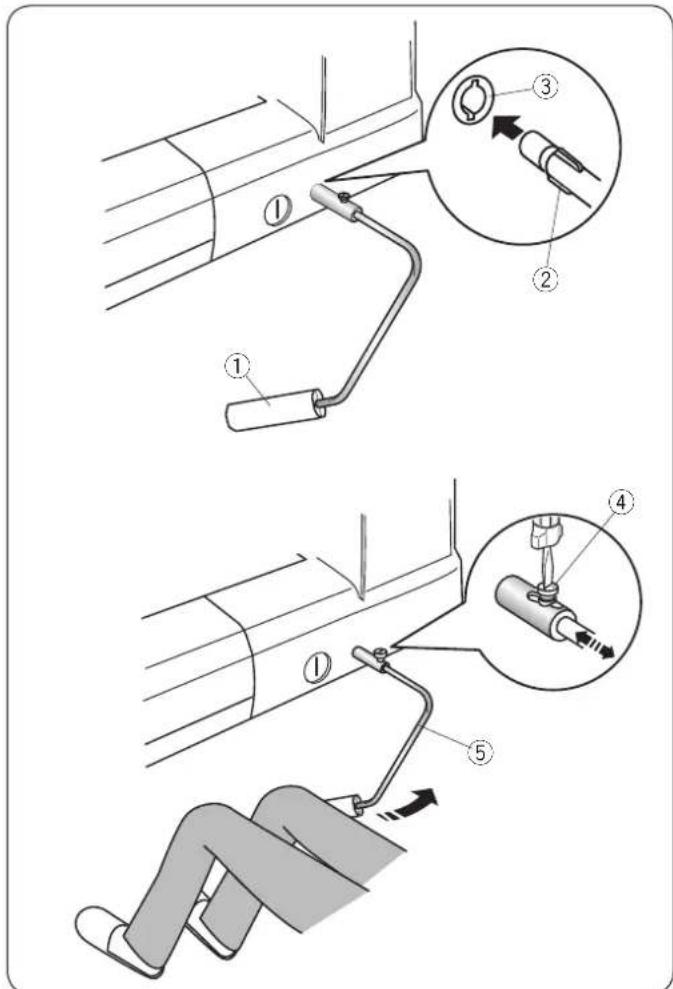

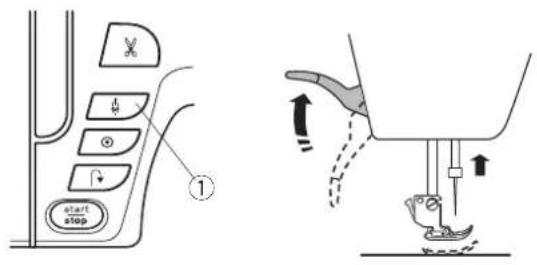

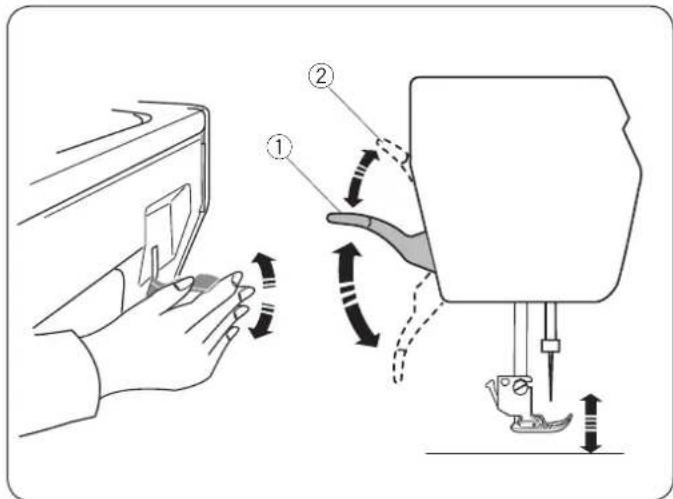

Relever et abaisser le pied-de-biche Le levier du pied-de-biche permet de relever et d'abaisser le pied-de-biche. q Levier du pied-de-biche Vous pouvez relever le pied-de-biche plus haut que sa position haute standard. Cela permet de modier la plaque aiguille, et vous aide également à insérer des tissus épais ou plusieurs épaisseurs de tissu sous le pied-de-biche. w Position extra haute REMARQUE: Ne tournez pas le volant et n'appuyez pas sur la touche de position d'aiguille haute/basse lorsque le pied-de-biche est en position extra haute. Genouillère La genouillère est extrêmement utile pour réaliser du patchwork, du matelassage etc, puisqu'elle vous permet de tenir le tissu pendant que votre genoux contrôle le pied-de-biche. Fixation de la genouillère Faites correspondre les crans situées sur la genouillère avec les encoches de la prise de la genouillère, et insérez la genouillère. q Genouillère w Crans e Prise de la genouillère Réglage de la genouillère Vous pouvez ajuster l'angle de la genouillère selon votre préférence. Desserrez la vis de xation et faites coulisser la tige d'angle vers l'intérieur ou vers l'extérieur pour ajuster l'angle de la genouillère. Serrez la vis de serrage pour maintenir le tige d'angle en place. r Vis de xation t Tige d'angle Utilisation de la genouillère Poussez la genouillère avec votre genou pour relever ou abaisser facilement le pied-de-biche. La hauteur d'élévation du pied-de-biche dépend de la pression exercée par votre genou. REMARQUE: Ne touchez pas la genouillère lorsque vous cousez car le tissu risquerait alors de ne pas progresser régulièrement.11

REMARQUE: Si vous démarrez la machine alors que la griffe d'entraînement est abaissée, un message s'afche sur l'écran LCD. La machine ne fonctionnera pas avec la griffe d’entraînement abaissée lorsque les motifs suivants sont sélectionnés; 23 à 32, 34 à 36 dans le mode 1, et les motifs dans le mode 3 à 6 . Réglage de la pression du pied Il est possible de régler la pression du pied au moyen de la molette de réglage du pied qui se trouve sous le couvercle au dessus de la machine. La molette dispose de 7 positions de réglage allant de 1 à 7. Pour une couture standard, alignez la marque de réglage avec le chiffre 5 sur la molette. q Molette de réglage du pied w Marque de réglage Réduisez la pression lorsque vous cousez des tissus synthétiques délicats et des tissus extensibles. Pour réduire la pression, positionnez la molette sur un nombre inférieur. Augmentez la pression lorsque vous cousez des tissus lourds. Pour augmenter la pression, réglez la molette sur un nombre élevé. Abaisser la griffe d'entraînement La griffe d’entraînement peut être abaissée pour bâtir, pour coudre des boutons, pour le matelassage en mode libre, etc. Tirez le levier d'abaissement de la griffe vers vous pour abaisser la griffe d'entraînement. q Levier d'escamotage de la griffe d'entraînement w Griffe d'entraînement Repoussez le levier dans le sens inverse pour lever la griffe d'entraînement, elle revient alors en position haute lorsque vous démarrez la machine.12

Équilibrage de la tension du l Tension du l automatique Pour les travaux généraux de couture, positionnez la molette de tension du l sur AUTO, ce qui correspond à un large éventail de conditions de couture. q Molette de tension du l Tension de l équilibrée Pour coudre en points droits, les ls de l’aiguille et de la canette se rejoignent au centre du tissu. q Envers du tissu w Endroit du tissu e Fil de l’aiguille r Fil de la canette Dans le cas d’un point zigzag, le l d’aiguille ressort légèrement sur l’envers du tissu. q Envers du tissu w Endroit du tissu e Fil de l'aiguille r Fil de la canette Ajustement manuel de la tension du l Il se peut également que vous deviez ajuster la tension du l manuellement en fonction des conditions de couture, telles que le type de tissu ou le nombre d’épaisseurs de tissu. Si le l de l’aiguille est trop tendu, le l de la canette est visible sur l’endroit du tissu. q Envers du tissu w Endroit du tissu e Fil de l'aiguille r Fil de la canette Positionnez la molette de tension du l sur un nombre inférieur pour diminuer la tension du l. REMARQUE: Il se peut qu’un ajustement manuel de la tension du l soit nécessaire lorsque la largeur du l est réglée sur une valeur supérieure à « 7,0 ». Si le l de l’aiguille n’est pas assez tendu, il forme des boucles sur l’envers du tissu. q Envers du tissu w Endroit du tissu e Fil de l'aiguille r Fil de la canette Positionnez la molette de tension du l sur un nombre supérieur pour augmenter la tension du l.13

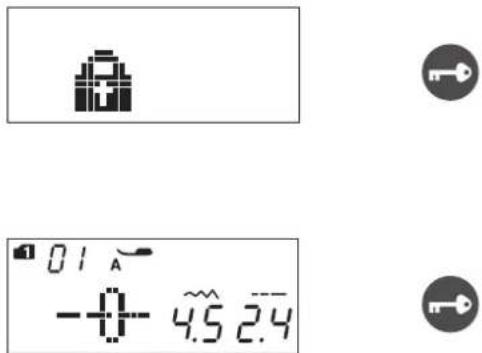

Touche de verrouillage Appuyez sur cette touche pour verrouiller la machine lorsque vous enlez le l dans la machine, remplacez les accessoires, etc. Pour réduire les risques de blessures, toutes les touches et les boutons sont désactivés. Pour déverrouiller la machine, appuyez de nouveau sur cette touche. Changement du pied-de-biche

Assurez-vous de toujours appuyer sur la touche de verrouillage pour verrouiller la machine, ou d'éteindre la machine avant de remplacer le pied-de-biche. Relevez l'aiguille au maximum ainsi que le levier du pied-de-biche. Appuyez sur le levier noir au dos du porte-pied. Le pied-de-biche tombe. q Levier w Pied-de-biche Fixation du pied-de-biche Positionnez le pied-de-biche de façon à ce que la charnière du pied se trouve juste sous l'échancrure du porte-pied. Abaissez la barre d’appui pour verrouiller le pied en position. Chaque pied est identié par une lettre. e Échancrure r Broche t Lettre d'identication14 Retrait et installation du porte-pied

Assurez-vous de toujours appuyer sur la touche de verrouillage pour verrouiller la machine, ou d'éteindre la machine avant de remplacer le pied-de-biche. Retrait du porte-pied Relevez l’aiguille au maximum. Relevez le pied-de-biche et desserrez la vis de serrage. Retirez le porte-pied. q Barre d’appui w Porte-pied e Vis de xation

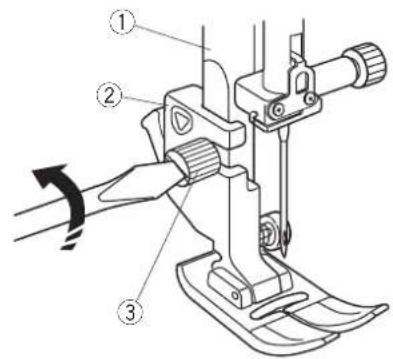

Installation du porte-pied Attachez le porte-pied à la barre d'appui par derrière. Resserrez la vis à fond à l'aide du tournevis. REMARQUE: Abaissez le pied-de-biche lorsque vous desserrez et serrez la vis si l’accès est difcile. Pied à double entraînement

Assurez-vous de toujours appuyer sur la touche de verrouillage pour verrouiller la machine, ou d'éteindre la machine avant de remplacer le pied-de-biche. z Relevez l'aiguille au maximum. Relevez le levier du pied-de-biche. q Levier du pied-de-biche w Aiguille x Desserrez la vis de serrage. Retirez le porte-pied. e Porte-pied r Vis de xation15

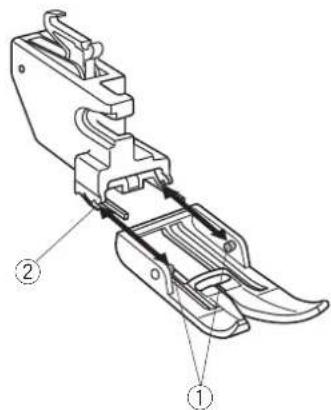

c Attachez le pied à double entraînement à la barre d'appui. Serrez doucement la vis de xation avec votre doigt. t Lien de double entraînement y Porte-pied à double entraînement u Commande d'entraînement supérieure i Pied à double entraînement v Poussez le lien de double entraînement an qu'il s'enclenche dans la commande d'entraînement supérieure. b Abaissez le levier du pied-de-biche. Abaissez l'aiguille au maximum en tournant le volant. n Serrez bien la vis de xation à l'aide du tournevis. Remplacement du pied à double entraînement Tirez le pied vers vous pour le retirer. Insérez les broches du pied dans les fentes du porte-pied et poussez doucement le pied jusqu'à ce qu'un déclic vous indique qu'il est en place. q Broche w Fente16

v Appuyez sur la marque de la plaque aiguille jusqu’à ce que l’aiguille s’enclenche dans son emplacement. Abaissez le pied presseur dans sa position normale. Allumez la machine en appuyant sur l’interrupteur ou appuyez sur la touche de verrouillage pour la déverrouiller. Assurez-vous que le point droit est automatiquement sélectionné. Tournez doucement le volant et assurez-vous que l’aiguille ne heurte pas la plaque aiguille. t Marque de la plaque aiguille

N'appuyez jamais sur le levier de déverrouillage de la plaque aiguille lorsque vous utilisez la machine. Remplacement de la plaque aiguille Utilisez la plaque aiguille pour point droit pour la couture de tissus délicats ou pour la couture avec pied à double entraînement.

Assurez-vous de toujours appuyer sur la touche de verrouillage pour verrouiller la machine, ou d'éteindre la machine avant de remplacer la plaque aiguille. z Relevez l'aiguille au maximum. Relevez le levier du pied-de-biche au maximum. q Levier du pied-de-biche w Aiguille x Appuyez sur le levier de déverrouillage du plateau à aiguille, ceci libère la plaque aiguille. e Levier de déverrouillage de la plaque aiguille r Plaque aiguille c Placez la plaque aiguille pour point droit sur la machine. Placez la tranche gauche de la plaque aiguille dans l'ouverture.17 Remplacement des aiguilles

Assurez-vous de toujours appuyer sur la touche de verrouillage pour verrouiller la machine, ou d'éteindre la machine avant de remplacer l'aiguille. Relevez l'aiguille en appuyant sur le bouton de position d'aiguille haute/basse et abaissez le pied-de-biche. Éteignez la machine. Desserrez la vis du pince-aiguille et retirez l'aiguille du pince-aiguille. q Vis du pince-aiguille Insérez une nouvelle aiguille dans le pince-aiguille avec la partie plate de l'aiguille vers l'arrière. Lorsque vous insérez l'aiguille dans le pince-aiguille, poussez- la vers la broche de butée et serrez bien la vis du pince-aiguille à l'aide d'un tournevis. w Partie plate e Broche de butée Pour vérier si une aiguille est droite, placez la partie plate de l'aiguille sur une surface plane (plaque aiguille, miroir etc.). L'écartement entre l'aiguille et la surface plane doit être régulier. N'utilisez jamais d'aiguille émoussée. r Ecartement régulier

Tissu Fil Aiguille Fin Lin Georgette Tricot Organdi Crêpe de Chine Soie #80-100 Coton #80-100 Synthétique #80-100 Aiguille bleue Aiguille universelle #9/65 –11/ 75 Normal Toile à drap Jersey Popeline Coton ouaté/ moleton Soie #50 Coton #50-80 Synthétique #50-80 Aiguille rouge Aiguille mauve Aiguille universelle #11/75-14/90 Épais Denim Tweed Recouvrement Quilting Soie #30-50 Coton #40-50 Synthétique #40-50 Aiguille rouge Aiguille mauve Aiguille universelle #14/90-16/100 Tableau des tissus et aiguilles En règle générale, utilisez l’aiguille rouge. Les ls ns et les aiguilles doivent être utilisés pour coudre des tissus ns. En général, utilisez le même l pour la canette et l’aiguille. Utilisez une aiguille bleue pour coudre des tissus ns, des tissus extensibles, des tricots et des boutonnières an d’éviter de sauter un point. Utilisez une aiguille mauve pour coudre des tricots, du quilting libre et pour les ourlets an d’éviter de sauter un point. Utilisez un stabilisateur ou une entoilage pour les tissus stretch ou ns an d’éviter des coutures plissées. Vériez toujours le l et la taille de l’aiguille sur le même petit morceau de tissu que vous allez utiliser pour votre couture. REMARQUE: 1 x aiguille double, 2 x aiguilles bleues (nº 11/75), 1 x aiguille rouge (nº 14/90) et 1 x aiguille mauve (nº 14/90) sont comprises dans la boîte d’aiguilles (#859856005).18

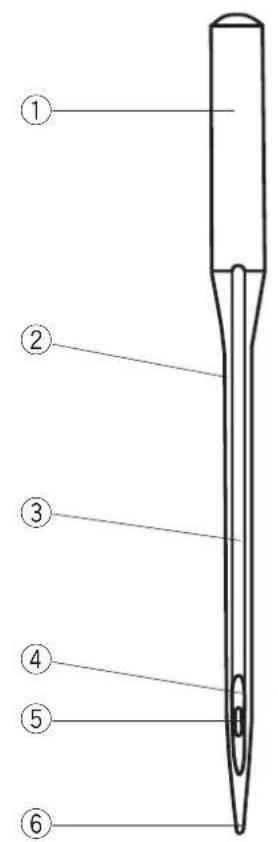

Dénitions d’aiguille Ci-contre, illustration des différentes parties d’une aiguille de machine à coudre. q Corps w Tige e Sillon long (côté rond de l’aiguille) r Sillon court (côté plat de l’aiguille) t Chas y Pointe Universelle – Une aiguille tous usages pour coudre la plupart des étoffes et des tricots. Pointe à bille – la pointe écarte les bres, ce qui empêche le tissu de se déchirer. Ceci convient donc aux tricots. Non recommandé pour la broderie. Stretch – particulièrement conçue pour éviter de sauter des points dans la suédine et les jersey élastiques (maillots de bain). Jeans – l’extrémité pointue perce les tissus serrés comme le jeans et la toile. Surpiqûres – L’extrémité particulièrement pointue pénètre plusieurs couches de tissu. Le chas et le sillon, tous deux de grande taille, permettent de surpiquer avec un l lourd. Métallique – Le grand sillon aménagé dans la tige empêche les ls métalliques et délicats de se défaire. Autre avantage de l’aiguille : un chas plus grand que la moyenne et donc plus facile à enler. Broderie – Une pointe légèrement arrondie pour éviter les ruptures de l ou les points sautés lors de l’utilisation de ls spéciaux tels que la rayonne, l’acrylique ou autres ls utilisés pour la broderie machine. Auto – enlage – L’aiguille est pourvue d’une fente sur le côté pour faciliter l’insertion du l. Cuir – L’extrémité coupante crée des petits trous dans le cuir et le daim. Les trous restent, une fois les points enlevés. Matelassage – Avec son extrémité très eflée, l’aiguille pique facilement les multiples couches de tissu, et les coutures croisées. Aiguille à ailettes – les bords plats et larges (ailettes) s’étendent vers l’extérieur près du chas, an de bien séparer les bres, et effectuer les trous pour de jolis points de couture tradition. Jumelée/double – 2 aiguilles jointes sur une barre transversale et partageant une même tige. Pour coudre deux rangs de points parallèles. Disponible en universelle et pointe à bille.19

REMARQUE: Utilisez les canettes en plastique pour le crochet horizontal (marquées d'un « J »r). L'utilisation d'autres canettes, comme des canettes en papier pré-remplies peut provoquer des problèmes de couture et/ou endommager le porte-canette. Bobinage de la canette Retrait de la canette Faites coulisser le curseur de déverrouillage du couvercle du crochet vers la droite, et retirez la plaque qui recouvre le crochet. q Bouton d’ouverture du couvercle du crochet w Plaque de recouvrement du crochet Retirez la canette du porte-canette. e Canette Réglage de la bobine de l Soulevez le porte-bobine. Placez la bobine de l sur la broche à bobine comme illustré sur le schéma. Attachez le grand disque xe-bobine, et pressez-le fermement contre la bobine de l. q Grand disque xe-bobine REMARQUE: Utilisez un petit disque xe-bobine pour maintenir des bobines de l courtes ou étroites. w Petit disque xe-bobine Disque xe-bobine (spécial) Utilisez le disque xe-bobine spécial pour maintenir les bobines de tailles spéciques, comme indiqué sur le schéma. e 9,5 - 10,5mm r 70 - 75mm Attachez le disque xe-bobine en l’introduisant dans le trou de la bobine de l. Vériez à ce qu’il n’y ait pas d’espace entre le disque xe- bobine et la bobine de l. t Disque xe-bobine (spécial) y Espace nul Tige porte-bobine supplémentaire Utilisez la tige porte-bobine supplémentaire lorsque vous devez bobiner une canette sans retirer le l de la machine pendant un travail de couture en cours. Insérez la tige porte-bobine supplémentaire dans le porte- bobine puis dans le trou qui se trouve à côté de la broche à bobine horizontale. Placez le coussinet de feutre sur le porte-bobine et placez une bobine de l comme montré sur le schéma. q Tige porte-bobine supplémentaire w Support porte-bobine e Trou pour porte-bobine supplémentaire r Coussinet de feutre REMARQUE: La tige porte-bobine supplémentaire sert également pour la couture avec aiguille double.20

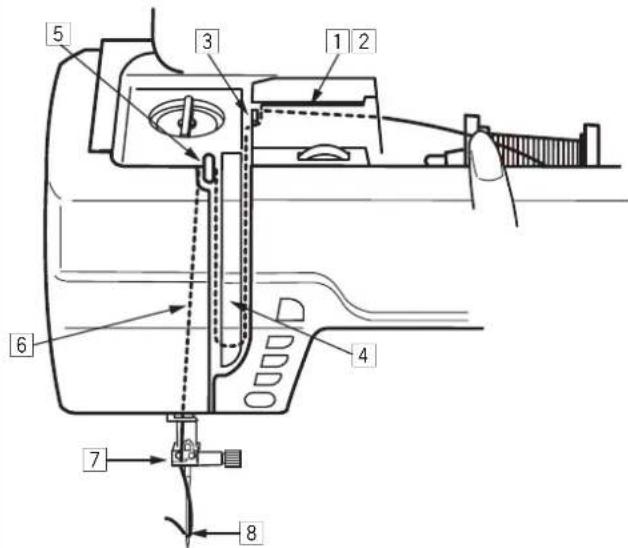

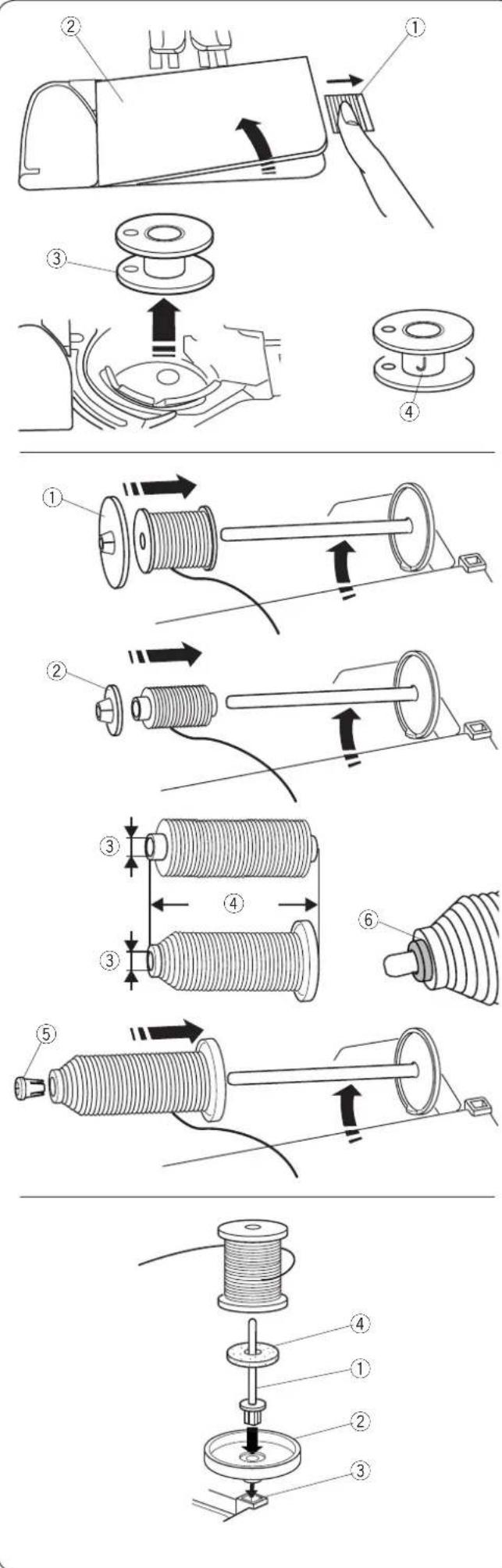

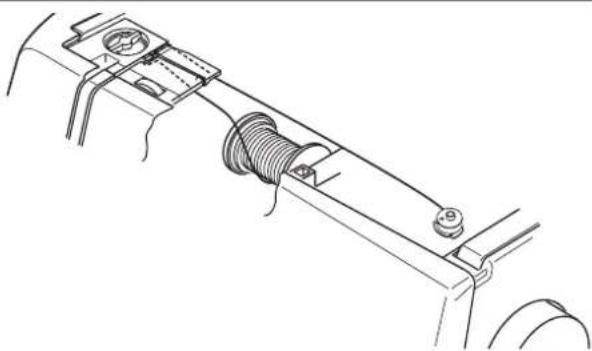

Bobinage de la canette REMARQUE: Positionnez le curseur de contrôle de la vitesse sur sa position la plus rapide (voir page 8). z Tirez le l de la bobine. Tenez le l des deux mains et faites-le passer dans la rainure de guidage. q Rainure de guidage x Assurez-vous que le l passe sous l’encoche ainsi que dans l’espace sous le guide-l, comme indiqué ci-contre. w Encoche c Tirez le l vers la gauche et vers l’avant autour du guide-l. Tirez le l vers l’arrière et vers la droite de façon à ce qu’il s’enroule sous la plaque du guide-l. Tirez fermement le l vers la droite tout en le tenant avec les deux mains. e Guide-l r Plaque du guide-l v Placez la canette sur l’axe du bobineur. t Canette y Axe du bobineur b Faites passer le l sur la canette. Tenez le l des deux mains et enroulez-le autour de la canette plusieurs fois dans le sens horaire. n Insérez le l dans l’une des fentes du socle du bobineur et tirez le l à couper. u Socle du bobineur i Fente m Poussez la canette vers la droite. Le repère canette apparaît sur l’écran LCD. o Repère canette , Redémarrez la machine. Arrêtez la machine lorsque la canette est complètement enroulée et a terminé de tourner. Remettez l'axe du bobineur dans sa position initiale. . Retirez la canette et coupez le l avec le coupe-l. ! 0 Coupe-l REMARQUE: Pour des questions de sécurité, la machine s'arrête automatiquement pendant environ 90 secondes après avoir commencé à bobiner la canette.21

Insertion de la canette z Appuyez sur la touche de verrouillage. Placez une canette dans le porte-canette avec le l tournant dans le sens inverse des aiguilles d’une montre comme indiqué sur le schéma du couvercle de crochet. q Touche verrouillage w Fin du l e Porte-canette r Couvercle de crochet x Maintenez la canette avec votre doigt an qu’elle ne tourne pas. Guidez le l dans l’encoche située sur le devant du porte-canette. Tirez le l vers la gauche pour le passer sous le guide. t Encoche frontale y Guide c Tirez le l vers la gauche pour le faire passer dans la trajectoire du guide marqué « 1 ». Assurez-vous que le l sorte de l’encoche latérale du porte-canette. u Trajectoire du guide 1 i Encoche latérale REMARQUE: Si le l ne sort pas de l’encoche latérale, effectuez de nouveau l’enlage à partir de l’étape z. v Continuez de tirer le l le long de la trajectoire du guide marqué « 2 » et tirez le l vers la droite dans la fente. Le l est coupé à la longueur adéquate et maintenu en place. o Trajectoire du guide 2 ! 0 Fente (Coupe-l) b Placez le bord gauche du couvercle de crochet dans l’ouverture. Abaissez le couvercle du crochet pour le mettre en place. REMARQUE: Sauf indication contraire, vous pouvez commencer à coudre sans faire sortir le l de la canette. Voir page 24 pour savoir comment tirer le l de la canette.22 Enlage de la machine Relevez le levier du pied-de-biche pour relever le pied-de-biche. Allumez la machine au moyen de l’interrupteur. Appuyez sur le bouton de position haute/basse de l’aiguille pour relever le levier de l au maximum. Appuyez sur la touche de verrouillage, ou éteignez la machine au moyen de l’interrupteur. Passez le l suivant les étapes z à ,.

Assurez-vous de toujours appuyer sur la touche de verrouillage pour verrouiller la machine ou d'éteindre la machine au moyen de l'interrupteur avant d'enler la machine.

z Tenez le l des deux mains et passez-le dans la rainure de guidage. q Rainure de guidage x Assurez-vous que le l passe sous l’encoche ainsi que dans l’espace sous le guide-l, comme indiqué ci-contre. w Encoche c Tenez le l des deux mains et faites-le passer autour de l’angle du guide. Tirez fermement le l vers vous le long de la rainure droite jusqu’à ce que le l s’enclenche. e Angle du guide r Rainure droite v Tirez le l le long de la rainure droite et autour de la partie inférieure de la plaque du guide-l. Tirez le l le long de la rainure gauche. r Rainure droite t Plaque du guide-l y Rainure gauche b Tout en tenant le l au niveau de la bobine, tirez fermement le l vers le haut et vers l'arrière du levier de l. Tirez le l vers l'avant pour le faire passer dans la fente du levier de l. u Fente du levier de l n Tirez ensuite le l vers le bas le long de la rainure gauche puis à travers la partie inférieure du guide-l. i Partie inférieure du guide-l m Faites coulisser le l derrière le guide-l de la barre d'aiguille depuis la gauche. o Guide-l de la barre d'aiguille , Enlez l'aiguille à l'aide de l'enle-aiguille (voir page suivante).23

Assurez-vous de toujours appuyer sur la touche de verrouillage pour verrouiller la machine, ou d’éteindre la machine avant d’utiliser l’enle-aiguille intégré. Enle-aiguille intégré REMARQUES:

• L'enle-aiguille peut être utilisé avec une aiguille nº11 à nº16. Un l de taille 50 à 90 est recommandé.

• L'enle-aiguille ne peut pas être utilisé avec une aiguille double. z Positionnez l'interrupteur de mise sous tension sur ON. Appuyez sur la touche de position haute/basse de l'aiguille pour relever l'aiguille. Appuyez sur la touche de verrouillage pour verrouiller la machine. Abaissez le levier enle-aiguille aussi bas que possible. Le crochet de l’enle-aiguille sort par le chas de l’aiguille depuis l’arrière. q Bouton de position d'aiguille haute/basse w Levier d’enlage e Crochet de l’enle-aiguille x Placez le l de la gauche vers la droite, sous le guide gauche, le crochet de l’enle-aiguille et le guide droit. Tirez le l vers vous en contournant le guide droit. r Guide gauche t Guide droit c Relevez lentement l’enle-aiguille de façon à tirer une boucle de l à travers le chas de l’aiguille. y Boucle de l v Tirez l’extrémité du l vers l’arrière, par le chas de l’aiguille. REMARQUE: L’enle-aiguille ne peut pas être utilisé avec l’aiguille double.24

c Appuyez sur le bouton de position d’aiguille haute/basse deux fois pour descendre et monter l’aiguille et prenez le l de la canette qui sera remonté. w Bouton de position d'aiguille haute/basse v Tirez sur le l de l'aiguille pour faire ressortir la boucle du l de la canette. e Boucle du l de la canette b Tirez les deux ls de 10 cm (4˝) et faites-les passer à l'arrière sous le pied-de-biche. Faire sortir le l de la canette Après avoir placé la canette dans le porte canette et utilisé son coupe-l intégré, vous pouvez commencer à coudre sans faire sortir le l de la canette. Cependant, vous devez faire sortir le l de la canette lorsque vous cousez des points de fronce etc. z Pour ce faire, retirez la canette. Insérez la canette dans le porte-canette de nouveau et effectuez de nouveau l'enlage du porte-canette selon les instructions de la page 21, mais laissez 10 cm (4˝) derrière le l de la canette comme indiqué. q Fil de la canette REMARQUE: Ne coupez pas le l de la canette avec le coupe-l. w Coupe-l x Relevez le pied presseur. Tenez légèrement le l de l'aiguille avec votre main gauche. e Fil de l'aiguille25

Sélection des motifs Mode 1 – 6 Pour sélectionner les points en mode 1–6, appuyez d’abord sur la touche mode q an de sélectionner le mode que vous voulez. A chaque fois que vous appuyez sur la touche de mode, le numéro de mode w illustré du côté gauche de l’écran change, et le mode change comme suit : Mode 1: Sélection de point utilitaire et motifs décoratifs Mode 2: Sélection de motifs décoratifs Mode 3: Sélection de chiffres et de lettres Mode 4: Sélection de lettres avec accents européens Mode 5: Sélection de lettre cyrillique Mode 6: Sélection deMonogrammes 9 mm REMARQUE: Lorsque la plaque aiguille pour point droit est connectée à la machine, les motifs qui ne sont pas adaptés à la plaque aiguille pour point droit ne peuvent pas être sélectionnés Exemple: Pour sélectionner le point 53 en mode 2 z Allumez l’interrupteur. Quand l’interrupteur est allumé, la sélection de point utilitaire et motifs décoratifs (mode 1) se fait automatiquement. Appuyez sur la touche mode une fois pour sélectionner le mode 2. x Appuyez sur les touches numérotées sur les touche tactiles. Appuyez d’abord sur la touche 5 puis sur la touche 3. c Vous venez donc de sélectionner le point 53 en mode 2. Sélection directe des points Vous pouvez sélectionner les motifs de points 01 , 04 , 11 et 23 directement en appuyant sur les touches directes de sélection des motifs correspondantes e. Les motifs de point 01S ou 04S peuvent également être sélectionnés lorsque la plaque aiguille pour point droit est connectée à la machine (voir page 16). Appuyez sur la touche de sélection directe du motif r pour sélectionner le motif de point 01S. Appuyez sur la touche de sélection directe du motif t pour sélectionner le motif de point 04S.26

Réglage du signal sonore On peut allumer ou éteindre le signal sonore en utilisant le réglage du son du signal. Le son du signal par défaut est activé. Saisissez le mode de réglage. Pour éteindre le son du signal, appuyez sur la touche du curseur « » et le symbole « OFF » se met à clignoter. Appuyez sur la touche mémoire pour éteindre le son du signal. Pour allumer la sonnerie d’alarme, appuyez sur le curseur « » et le signe « on » clignotera. Personnalisation des réglages de la machine Il est possible de personnaliser les réglages de la machine selon vos préférences. Appuyez sur la touche Set q pour que l'écran LCD afche le mode de réglage de la machine. Appuyez sur la touche de mode w pour sélectionner le réglage de votre choix. Dans ce mode, vous pouvez régler les fonctions machines suivantes. e Réglage du signal sonore r Réglage de la position de l’arrêt de l’aiguille t Réglage de la vitesse au démarrage y Réinitialisation générale par défaut u Calibrage de la position des touches Pour quitter le mode de réglage, appuyez sur la touche de réglageq.27 Réglage de la position d'arrêt de l'aiguille La machine s'arrête toujours avec l'aiguille en position basse sauf lorsque vous cousez des boutonnières, des points spéciaux, des monogrammes, etc. Il est toutefois possible de sélectionner la position d'arrêt de l'aiguille sur “haute” ou “basse”. Saisissez le mode de réglage. Appuyez sur la touche de mode pour entrer dans le réglage de position aiguille haute/basse. Le réglage par défaut de position haut/bas de l’aiguille est “dn”(basse). Pour changer la position de l’aiguille, appuyez sur la touche du curseur “ ” et le symbole “UP” (haute) clignote.

Réglage de la vitesse au démarrage La machine commence à tourner lentement avant que la vitesse de couture n'augmente progressivement jusqu'à la vitesse maximale lorsque vous appuyez sur le bouton marche/ arrêt (Star/Stop). Il est possible de sélectionner la vitesse au démarrage: 1 (lente) q, 2 (normale) w ou 3 (rapide) e. Saisissez le mode de réglage. Appuyez deux fois sur la touche mode pour entrer le réglage de la vitesse au démarrage. Le réglage par défaut de la vitesse au démarrage est “1” (lente). Pour changer la vitesse au démarrage, appuyez sur la touche du curseur “ ” ou “ ”, et la vitesse de démarrage sélectionnée clignotera. Réinitialisation générale par défaut Les réglages personnalisés suivants peuvent être réinitialisés aux réglages d’origine (réglages d’usine).

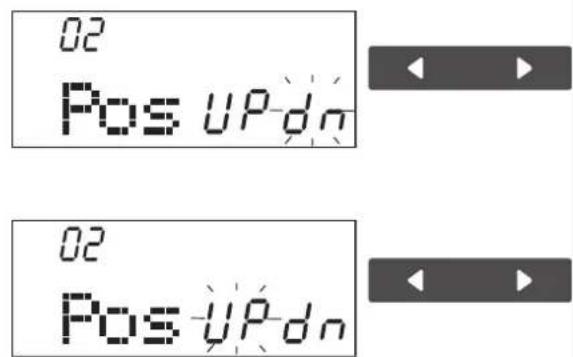

• Position d’arrêt de l’aiguille

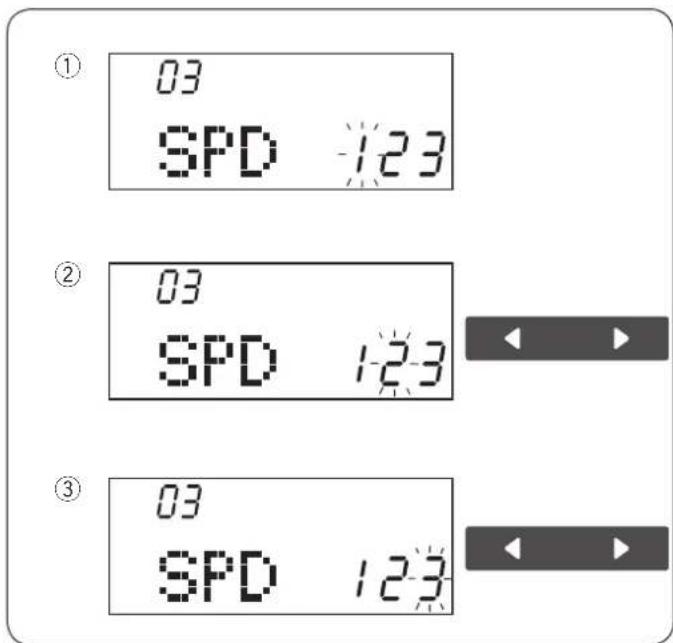

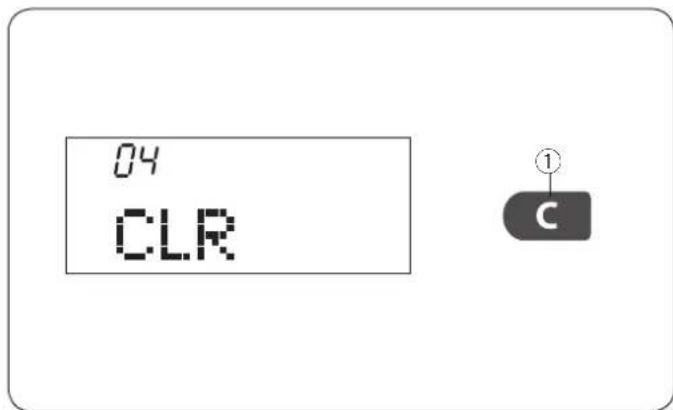

• Réglage de la vitesse au démarrage Saisissez le mode de réglage. Appuyez 3 fois sur la touche mode pour entrer dans le mode de réinitialisation générale par défaut. Appuyez et maintenez enfoncée la touche suppression q pour ramener tous les réglages à leurs valeurs par défaut.28

Calibrez la position des touches Si les touches de fonctions ne sont pas alignées, calibrez la position des touches comme suit. z Pour passer en mode de réglage. Appuyez 4 fois sur la touche mode pour saisir la clé de la position de calibrage. x Appuyez sur la touche start / stop q. c L’écran de réglage de position de touche apparaît et “t1” s’afche du côté droit de l’écran. Avec le stylet pour écran tactile w, appuyez sur e sur le panneau tactile de votre machine. v “t2” apparaît sur l’écran LCD. Appuyez sur l’emplacement r de l’écran tactile. b “t3” apparaît sur l’écran LCD. Appuyez sur l’emplacement t de l’écran tactile. n “t4” apparaît sur l’écran LCD. Appuyez sur l’emplacement y de l’écran tactile. m “t5” apparaît sur l’écran LCD. Appuyez sur l’emplacement u de l’écran tactile. , L’écran afchera de nouveau l’écran de réglage de la position de la clé. Appuyez sur la touche de réglage pour appliquer le réglage.29

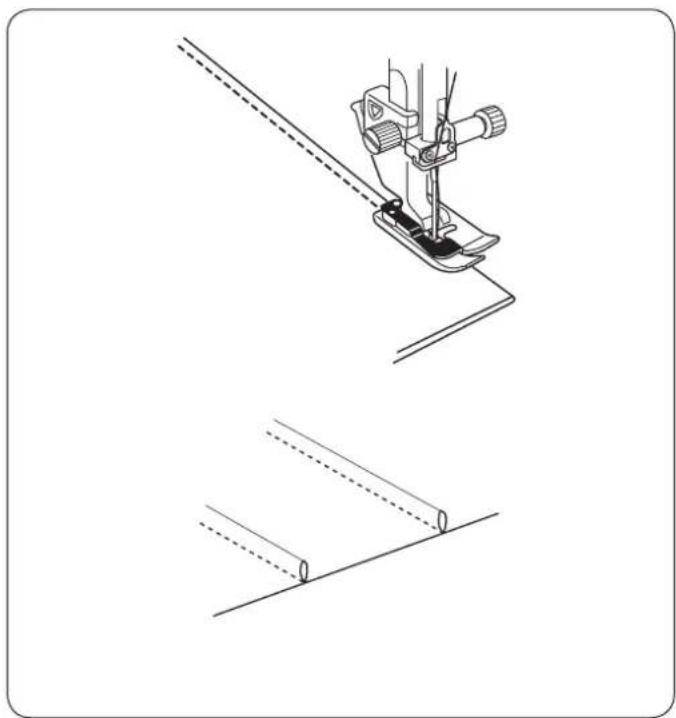

COUTURE TRADITIONNELLE Point droit Réglages de la machine q Motif: MODE 1: 01, 01S w Tension du l: AUTO e Pied-de-biche: Pied à zigzag A ou Pied à double entraînement AD r Pression du pied: 5 Commencer à coudre Relevez le pied-de-biche et placez le tissu contre un guide de piquage sur la plaque aiguille. Abaissez l'aiguille là où vous souhaitez commencer. Tirez délicatement le l d’aiguillevers l'arrière. Abaissez le pied-de-biche. REMARQUE: Tirez le l de l’aiguille vers la gauche lorsque vous utilisez un pied de point satin F, un pied satin à fourche ouverte F2 ou un pied pour boutonnière automatique R. Relâchez la pédale ou appuyez sur le bouton marche/arrêt (Start/Stop) pour commencer à coudre. Guidez doucement le tissu le long du guide de piquage et laissez avancer le tissu par lui-même. Renforcement des coutures Pour renforcer l'extrémité d'une couture, appuyez sur la touche de point arrière et cousez plusieurs points en sens inverse. La machine coud en point arrière tant que la touche de point arrière est maintenue enfoncée. q Touche de point arrière Appuyez une fois sur la touche de point arrière pour coudre un point Lock-a-Matic (motif 02) ou un point noué (motif 03), an que la machine verrouille les points avant de s'arrêter automatiquement. Couture à partir du bord d'un tissu épais Le bouton noir situé sur le pied zigzag verrouille le pied en position horizontale. Cela est utile pour commencer à coudre depuis le bord d'un tissu épais ou pour coudre en travers un ourlet. Abaissez l'aiguille sur le tissu là où vous souhaitez commencer à coudre. Abaissez le pied-de-biche tout en maintenant appuyé le bouton noir. Le pied est verrouillé en position horizontale pour éviter de glisser. q Tissus épais w Bouton noir Changement du sens de la couture Arrêtez la machine. Relevez le pied-de-biche. Faites pivoter le tissu autour de l'aiguille an de changer le sens de la couture comme souhaité. Abaissez le pied-de-biche et commencez à coudre dans la nouvelle direction.30

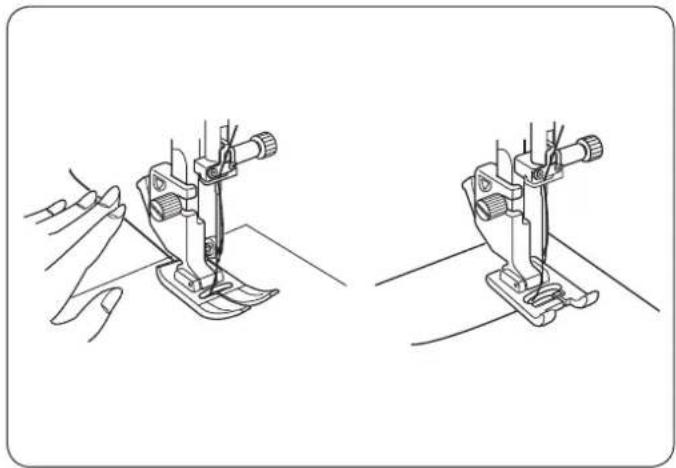

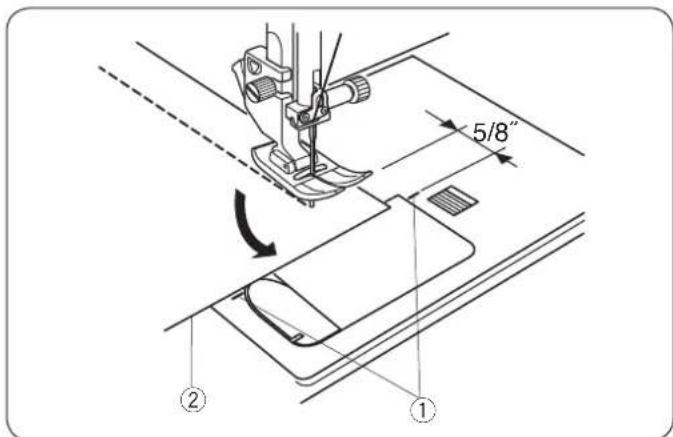

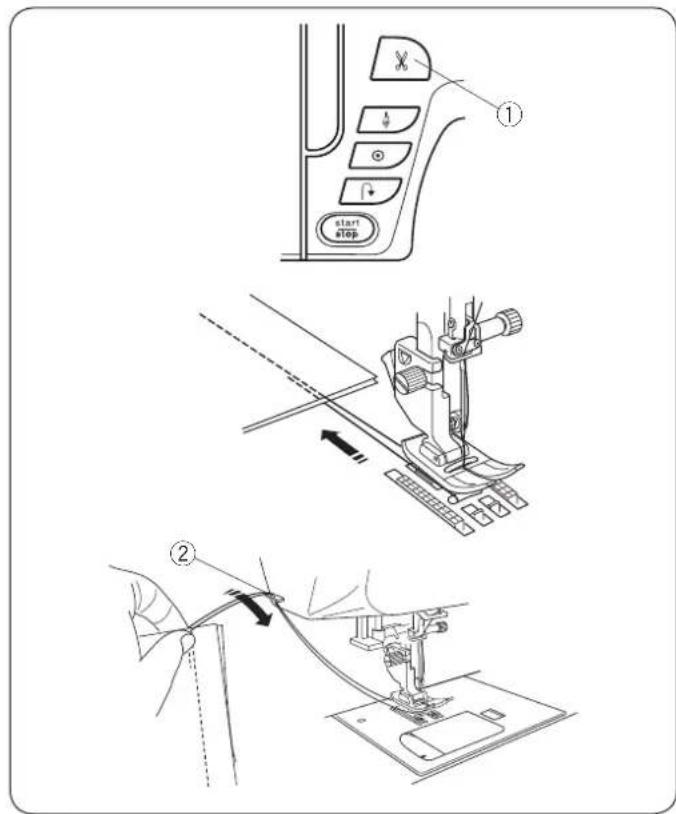

5/8˝ Couper les ls Pour couper les ls une fois la couture terminée, appuyez sur la touche du coupe-l. La barre d'aiguille remonte automatiquement après que les ls aient été coupés. q Touche coupe-l REMARQUES: La touche du coupe-l ne fonctionne pas lorsque le pied- de-biche est relevé. Utilisez le coupe-l situé sur le boîtier frontal pour couper des ls spéciaux ou épais si le coupe-l automatique ne fonctionne pas correctement. Pour utiliser le coupe-l du boîtier frontal, retirez le tissu et amenez-le vers l'arrière. Tirez les ls vers le haut et glissez-les entre le coupe-l et le boîtier frontal par derrière. Tirez les ls vers vous pour les couper. w Coupe-l Guides de piquage de la plaque aiguille Les guides de piquage sont indiqués sur la plaque aiguille, le bras libre et le couvercle du crochet. Les guides de piquage pour 1/4˝, 3/8˝ et 5/8˝ sont également indiqués sur l'avant de la plaque aiguille. q Guides de piquage à l'avant de la plaque aiguille Les numéros sur la plaque aiguille indiquent la distance depuis l'aiguille en position centrale en millimètres et en pouces. w Aiguille en position centrale Les guides d'angle sont très utiles pour réaliser un angle droit. e Guide d'angle Les repères d'angles sur la plaque aiguille sont utiles pour le patchwork (voir page 65). r Repères d'angles Guide d'angle Pour maintenir une réserve de couture de 5/8˝ après avoir réalisé un angle droit, utilisez le guide des angles de la plaque aiguille. Arrêtez de coudre lorsque le bord avant du tissu atteint les traits du guide de couture des angles. Relevez le pied-de-biche et tournez le tissu de 90 degrés. Abaissez le pied-de-biche et commencez à piquer dans la nouvelle direction. q Guide d'angle w Bord du tissu31

Réglage de la longueur du point Il est possible de modier la longueur du point en appuyant sur la touche de réglage de la longueur du point. L'indication de longueur du point change lorsque vous appuyez sur la touche. Appuyez sur le symbole «+» pour augmenter la longueur du point. Appuyez sur le symbole «–» pour réduire la longueur du point. Mode 1: Mode 2: Appuyez sur le symbole «+» pour déplacer la barre d'aiguille vers la droite. Appuyez sur le symbole «–» pour déplacer la barre d'aiguille vers la gauche. Réglage de la position de piqûre de l'aiguille Il est possible de modier la position de piqûre de l'aiguille des points droits en appuyant sur la touche de réglage de la largeur du point. On peut régler la position de l’aiguille pour le point droit suivant:32

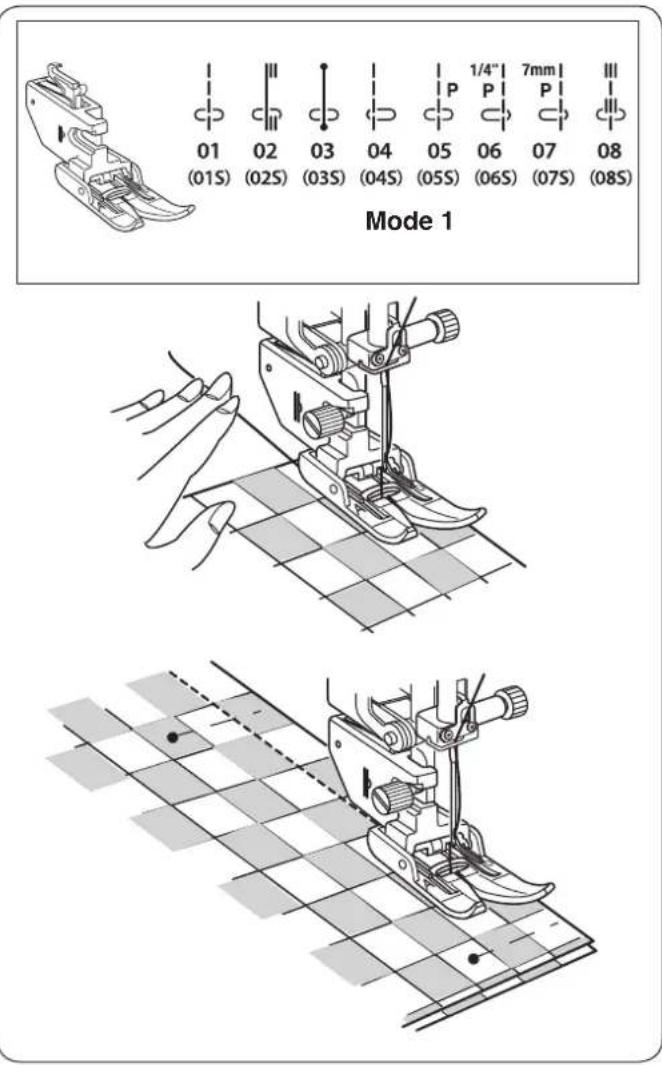

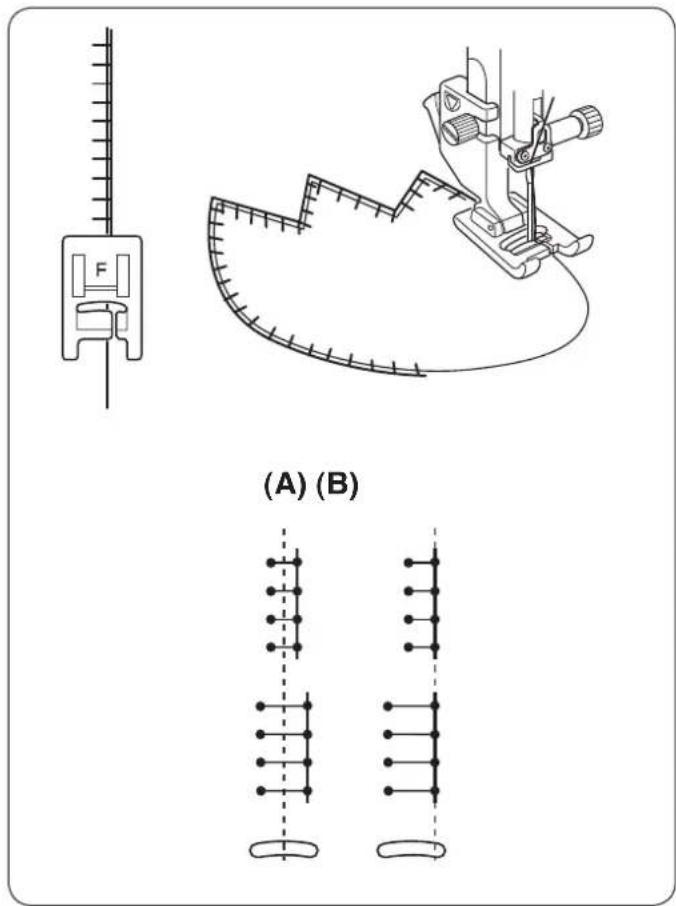

(A) (B) Mode 1 Molette d'équilibrage du double entraînement La molette d'équilibrage du double entraînement doit être réglée sur « 0 ». Toutefois, il faudra peut-être régler l'équilibrage du double entraînement avec cette molette étant donné que l'effet du double entraînement varie en fonction du type de tissu. Entraînez-vous à coudre sur une chute de tissu pour vérier l'équilibrage de l'entraînement. (A): Si la couche inférieure de tissu fronce, tournez la molette d'équilibrage du double entraînement vers le signe « + ». (B): Si la couche supérieure de tissu fronce, tournez la molette d'équilibrage du double entraînement vers le signe « - ». q Molette d'équilibrage à double entraînement w Couche supérieure de tissu e Couche inférieure de tissu Positionnez la molette d'équilibrage du double entraînement sur « 0 » après avoir utilisé le double entraînement pour votre couture. REMARQUE: Réduire la pression du pied améliore aussi l'équilibrage de l'entraînement. Coudre avec le dispositif à double entraînement Les motifs 01-08 et 01S-08S (mode1) peuvent être réalisés avec le dispositif à double entraînement. Le dispositif à double entraînement est particulièrement efcace pour coudre des matériaux difciles à entraîner, comme le vinyle ou le cuir. Il empêche également les différentes épaisseurs de glisser. REMARQUE: Voir pages 14-15 comment xer le pied à double entraînement et enclencher le dispositif à double entraînement. Couture Relevez le pied-de-biche et placez le tissu contre un guide de piquage sur la plaque aiguille. Abaissez l'aiguille là où vous souhaitez commencer. Placez le l d'aiguille vers l'arrière. Abaissez le pied-de-biche. Commencez à coudre à vitesse moyenne. Guidez doucement le tissu le long du guide de piquage et laissez avancer le tissu par lui-même. Pour la couture de tissus écossais, assemblez les épaisseurs supérieures et inférieures des tissus écossais et attachez-les ensemble.33

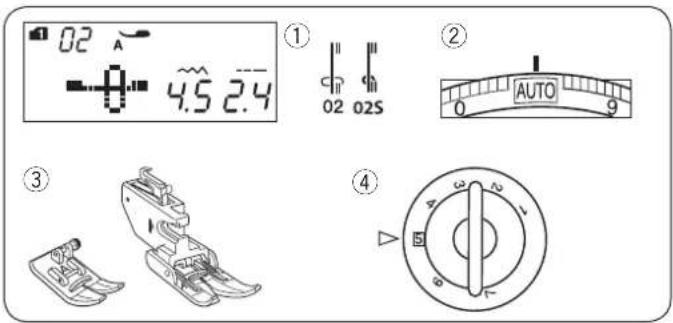

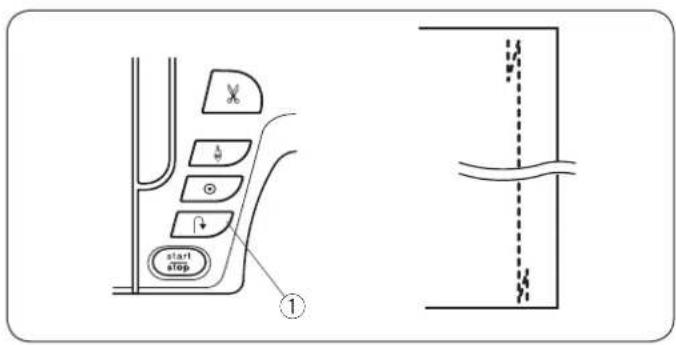

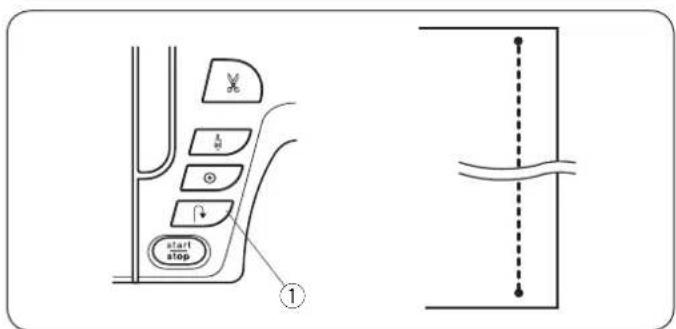

Point Lock-a-Matic Réglages de la machine q Motif: MODE 1: 02, 02S w Tension du l: AUTO e Pied-de-biche: Pied à zigzag A ou Pied à double entraînement AD r Pression du pied : 5 Ce point sert à consolider le début et la n d’une couture avec des points arrière. Lorsque vous atteignez l'extrémité d'une couture, appuyez une fois sur la touche de point arrière q. La machine coud alors quatre points en marche arrière, quatre points en marche avant, avant de s'arrêter de coudre automatiquement. q Touche de point arrière Point d’arrêt - noeud Réglages de la machine q Motif: MODE 1: 03, 03S w Tension du l: AUTO e Pied-de-biche: Pied à zigzag A ou Pied à double entraînement AD r Pression du pied : 5 Ce point spécial est utile lorsqu’un point d’arrêt invisible est nécessaire. Abaissez l'aiguille à proximité du bord avant du tissu. La machine coud plusieurs points d’arrêt sur place puis continue à coudre en marche avant. Lorsque vous appuyez sur la touche de point arrière q à l'extrémité de la couture, la machine coud plusieurs points d’arrêt en place, puis s'arrête de coudre automatiquement. q Touche de point arrière Plaque aiguille pour point droit Les motifs de points 01-08 (mode 1) peuvent être cousus avec la plaque aiguille pour point droit. Remplacez la plaque aiguille par la plaque aiguille pour point droit (reportez-vous à la page 16). La marque « S » s'afche à la n du numéro du motif lorsque la plaque aiguille pour point droit est en place. q Plaque aiguille pour point droit w Marque S Mode 1:34

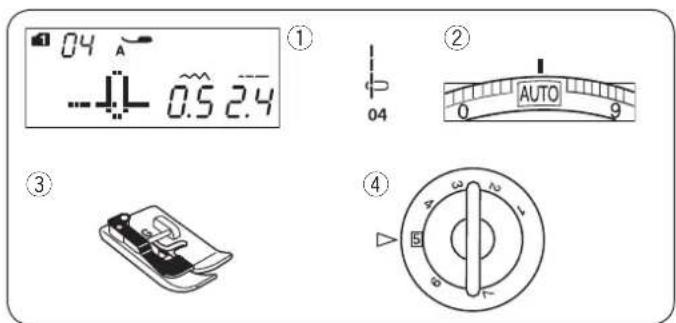

Point droit avec position de l'aiguille à gauche Réglages de la machine q Motif: MODE 1: 04, 04S w Tension du l: AUTO e Pied-de-biche: Pied à zigzag A ou Pied à double entraînement AD r Pression du pied: 5 Ce point sert à coudre les bords des tissus. Point extensible triple Réglages de la machine q Motif: MODE 1: 09 w Tension du l: AUTO e Pied-de-biche: Pied zigzag A r Pression du pied: 5 Ce point solide et durable est conseillé pour les travaux exigeant élasticité et solidité an d'assurer confort et durabilité. Vous pouvez ainsi l'utiliser pour renforcer des zones telles que les emmanchures et les entrejambes. Vous pouvez également l'utiliser pour confectionner des articles tels que des sacs à dos an de leur conférer davantage de solidité. Point extensible Réglages de la machine q Motif: MODE 1: 10 w Tension du l: AUTO e Pied-de-biche: Pied zigzag A r Pression du pied: 4 Ce point extensible étroit sert à empêcher les tricots de froncer et les coutures de dévier, tout en permettant une couture totalement plate. Utilisez ce point pour coudre des tissus ns comme du tricot ou du jersey n.35

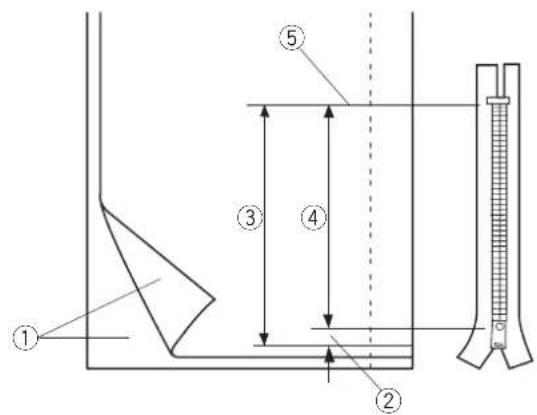

Coudre une fermeture à glissière Réglages de la machine q Motif: MODE 1: 01 w Tension du l: AUTO e Pied-de-biche: Pied pour fermeture à glissière E Pied zigzag A r Pression du pied: 5 REMARQUE: La position d'abaissement de l'aiguille doit être ajustée pour coudre avec le pied pour fermeture à glissière E. Préparation du tissu Ajoutez 1 cm (3/8˝) à la taille de la fermeture à glissière. Ceci correspond à la dimension totale de l'ouverture. q Endroit du tissu w 1 cm (3/8˝) e Taille de l'ouverture r Taille de la fermeture à glissière t Extrémité de l'ouverture de la fermeture à glissière Positionnez le tissu endroit contre endroit, puis piquez jusqu'à l'extrémité de l'ouverture avec un rentré de 2 cm (5/8˝). Faites un point arrière pour verrouiller la couture. Augmentez manuellement la longueur du point à 5,0, puis bâtissez l'ouverture de la fermeture à glissière en relâchant la tension du l à 1-3. t Extrémité de l'ouverture de la fermeture à glissière y 2 cm de rentré (5/8˝) u Faulage i Points arrière o Points de couture36

x Fixez le pied pour fermeture à glissière. Ajustez la largeur du point à 7,5 - 8,5. Abaissez le pied sur le dessus de la fermeture à l'extrémité de l'ouverture an que l'aiguille transperce le tissu à côté du pli et du ruban de la fermeture. Cousez le long de la fermeture à glissière en guidant les dents de la fermeture le long du bord latéral du pied.

Assurez-vous que l'aiguille ne vienne pas heurter le pied- de-biche lorsque le pied ou les dents de la fermeture à glissière sont attachés et que la largeur du point est réglée. Couture z Repliez le rentré de couture gauche. Tournez le rentré droit vers le dessous pour former un pli de 0,2 à 0,3 cm (1/8˝). Placez les dents de la fermeture à glissière près du pli et épinglez cette dernière. Rendez à la longueur de point et à la tension du l leurs valeurs d'origine. q Pli de 0,2 à 0,3 cm (1/8˝) w Dents de la fermeture à glissière e Pli r Extrémité de l'ouverture de la fermeture à glissière t Taille de l'ouverture c Piquez toutes les couches à côté du pli. Arrêtez-vous 5 cm (2˝) avant que le pied pour fermeture à glissière E n'atteigne le curseur sur le ruban de la fermeture à glissière. Piquez légèrement l'aiguille sur le tissu. Relevez le pied et ouvrez la fermeture à glissière pour dégager le curseur. Abaissez le pied et piquez le reste de la couture. y Curseur u 5 cm (2˝)37 b Fixez le pied pour fermeture à glissière E. Réglez la longueur du point sur sa valeur par défaut, la largeur du point sur 0,5 - 1,5, et la molette de tension du l sur « AUTO ». Faites un point arrière de 0,7 - 1 cm (3/8˝) d'un bout à l'autre de l'extrémité de l'ouverture et pivotez le tissu de 90 degrés. ! 0 0,7 -1 cm (3/8˝)

Assurez-vous que l'aiguille ne vienne pas heurter le pied- de-biche lorsque le pied ou les dents de la fermeture à glissière sont attachés et que la largeur du point est réglée. n Piquez à travers le vêtement et le ruban de la fermeture à glissière en guidant les dents de la fermeture à glissière le long du bord latéral du pied. Arrêtez-vous à 5 cm (2˝) du haut de la fermeture à glissière. Détachez les points de bâti. ! 1 5 cm (2˝) ! 2 Points de bâti

v Fermez la fermeture à glissière et étalez complètement le tissu, l'endroit vers le haut. Fixez le pied zigzag A. Réglez la longueur du point sur 5,0, la largeur sur 4,5 (valeurs par défaut), et la molette de tension du l sur 1. Bâtissez ensemble le tissu ouvert et le ruban de la fermeture à glissière. i Faulage o Ruban de la fermeture à glissière m Abaissez l'aiguille dans le tissu, relevez le pied et ouvrez la fermeture à glissière. Retirez les ls de bâti lorsque le travail est terminé.38

Ourlet roulé Réglages de la machine q Motif : MODE 1: 01 w Tension du l : AUTO e Pied-de-biche : Pied pour ourlet roulé D r Pression du pied : 5 Couture z Pliez deux fois le bord du tissu sur 6 cm (2 - 3/8˝) de longueur et 0,3 cm (1/8˝) d'épaisseur. q 6 cm (2 - 3/8˝) w 0,3 cm (1/8˝) x Positionnez le tissu de façon à aligner les bords de l'ourlet avec le guide du pied. Abaissez le pied et cousez sur 1 - 2 cm (1/2˝ - 1˝) tout en tirant les deux ls vers l'arrière. e Fils c Arrêtez la machine et abaissez l'aiguille dans le tissu. Relevez le pied et insérez la partie pliée du tissu dans la courbure du pied. Abaissez le pied, puis cousez en soulevant le bord du tissu an de le faire avancer de manière uniforme et régulière. r Courbure du pied REMARQUE: Rognez l'angle de 0,6 cm (1/4˝) an de réduire le volume de l'ourlet. t 0,6 cm (1/4˝)39

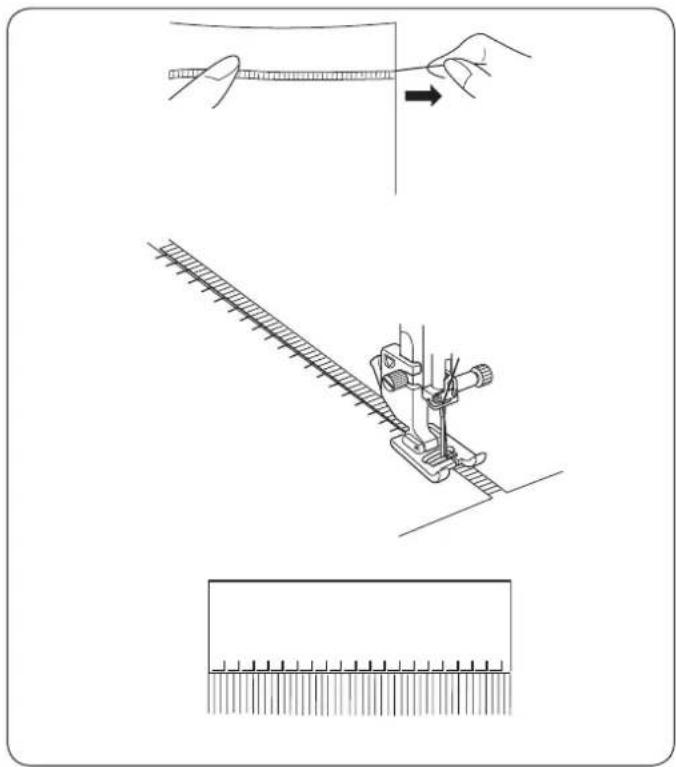

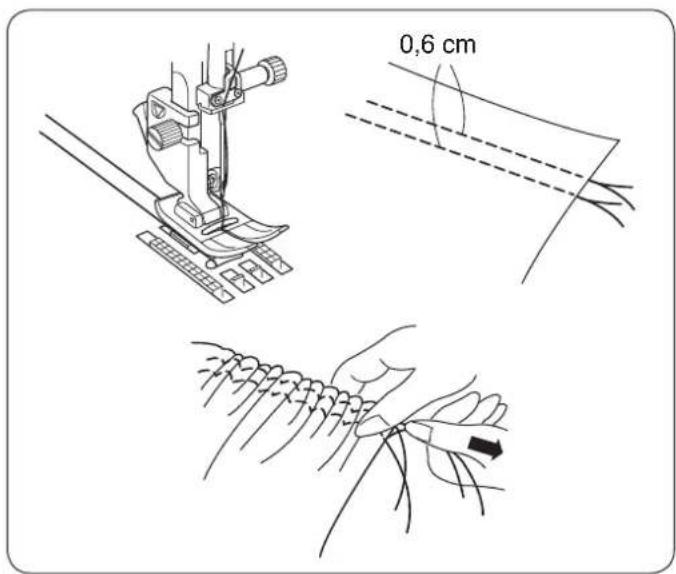

0,6 cm Fronces Réglages de la machine q Motif: MODE 1: 01 w Tension du l: 1 e Pied-de-biche: Pied zigzag A r Pression du pied: 5 Relâchez la tension du l à « 1 » et augmentez la longueur du point à 5,0. Cousez deux rangées en points droits espacées de 0,6 cm (1/4˝). Nouez les ls au démarrage. Tirez les ls de la canette à l'extrémité an de froncer le tissu. Nouez les ls à l'extrémité et répartissez les fronces de manière régulière. Plis nervurés Réglages de la machine q Motif: MODE 1: 04 w Tension du l: AUTO e Pied-de-biche: Pied pour ourlet invisible G r Pression du pied: 5 Pliez le tissu avec les faces envers l'une contre l'autre. Placez le tissu plié sous le pied pour ourlet invisible. Alignez les bords du pli avec le guide du pied, et abaissez le pied. Cousez tout en accompagnant le bord du pli le long du guide. Ouvrez le tissu et enfoncez le pli d'un côté. REMARQUE: Tirez les ls de la canette et amenez une extrémité de l de 10 cm (4˝) vers l'arrière avant de commencer à coudre. Utilisez le coupe-l situé sur la surface de la plaque.40

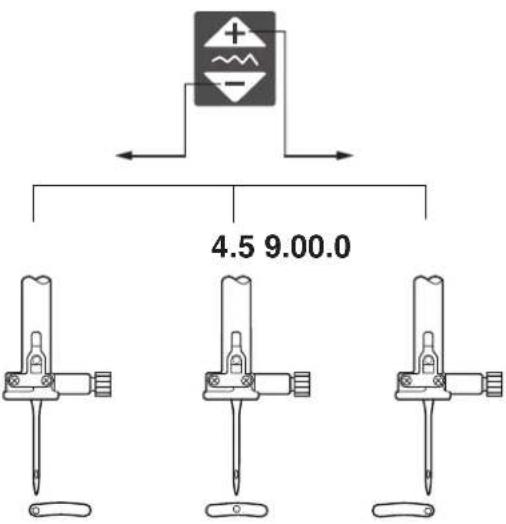

Réglage de la largeur du point Il est possible de modier la largeur du point zigzag en appuyant sur la touche de réglage de la largeur du point. Appuyez sur le symbole «+» de la touche de réglage de la largeur du point pour augmenter la largeur du point. Appuyez sur le symbole «–» de la touche de réglage de la largeur du point pour réduire la largeur du point. q Largeur du point (A): Le motif numéro 11 (mode 1) a une position xe de piqûre de l'aiguille au centre. La largeur du point varie de manière symétrique. (B): Le motif numéro 12 (mode 1) a une position xe de piqûre de l'aiguille droite. Si vous modiez la largeur du point, la position de piqûre de l'aiguille à gauche sera modiée. w Position xe de piqûre de l'aiguille droite Le point zigzag peut s'utiliser pour diverses applications, dont le surlage. Il peut être utilisé avec la plupart des étoffes tissées. Un point zigzag dense peut également être utilisé pour les appliqués. Réglage de la longueur du point Il est possible de modier la longueur du point zigzag en appuyant sur la touche de réglage de la longueur du point. Appuyez sur le symbole «+» de la touche de réglage de la longueur du point pour augmenter la longueur du point. Appuyez sur le symbole «–» de la touche de réglage de la longueur du point pour réduire la longueur du point. q Longueur du point Point zigzag Réglages de la machine q Motif: MODE 1: 11, 12 w Tension du l: AUTO e Pied-de-biche: Pied zigzag A r Pression du pied: 541 Ce point peut être utilisé pour à la fois coudre et surler les bords des tissus. Utilisez ce point lorsque vous ne devez pas ouvrir les coutures à plat. Placez le bord du tissu contre le guide du pied, puis piquez. q Bord du tissu w Guide REMARQUE: La largeur du point ne peut pas être modiée.

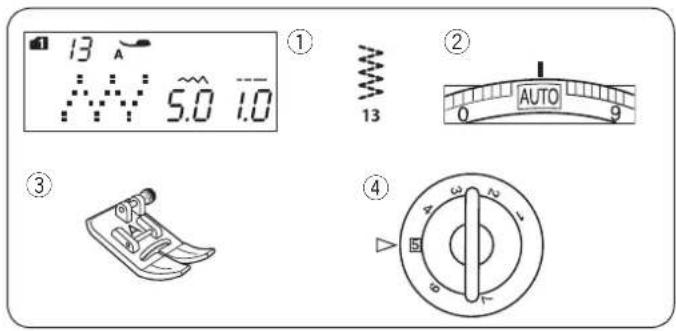

Point tricot Réglages de la machine q Motif: MODE 1: 13 w Tension du l: AUTO e Pied-de-biche: Pied zigzag A r Pression du pied: 5 Ce point est utilisé pour la nition des bords bruts des tissus synthétiques et des autres tissus qui ont tendance à froncer. Cousez le long du bord du tissu en laissant une réserve de couture sufsante. Une fois la couture terminée, couper la réserve de couture à côté des points. Point de surlage Réglages de la machine q Motif: MODE 1: 14 w Tension du l: AUTO e Pied-de-biche: Pied de surlage M r Pression du pied: 542

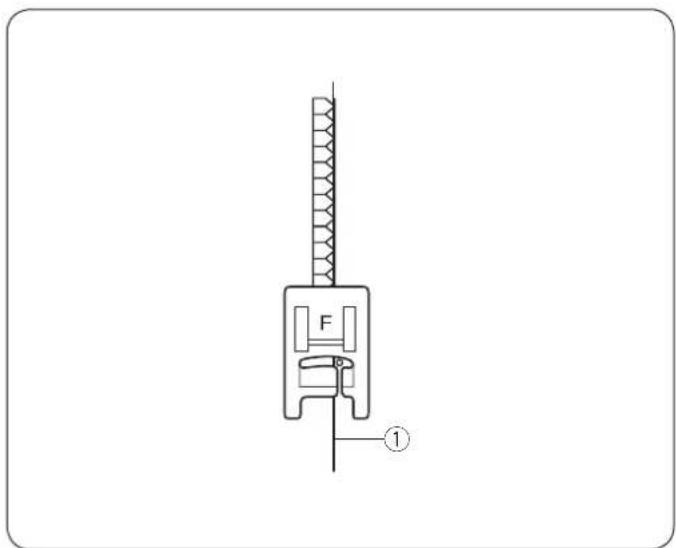

Ce point est parfaitement adapté aux tissus qui ont tendance à s'eflocher facilement, comme le lin et la gabardine. Deux rangées de points zigzags sont cousues simultanément le long des bords pour éviter que le tissu ne s'efloche. Placez le bord du tissu contre le guide du pied, puis piquez. q Bord du tissu w Guide REMARQUE: La largeur du point ne peut pas être modiée. Point de maille Réglages de la machine q Motif: MODE 1: 15 w Tension du l: AUTO e Pied-de-biche: Pied de surlage M r Pression du pied: 4 Ce point est recommandé pour coudre des tissus comme les tricots synthétiques et le velours extensible car il offre les meilleures élasticités et solidités. Placez le bord du tissu contre le guide du pied, puis piquez. q Bord du tissu w Guide REMARQUE: La largeur du point ne peut pas être modiée. Point de double surlage Réglages de la machine q Motif: MODE 1: 16 w Tension du l: AUTO e Pied-de-biche: Pied de surlage M r Pression du pied: 543

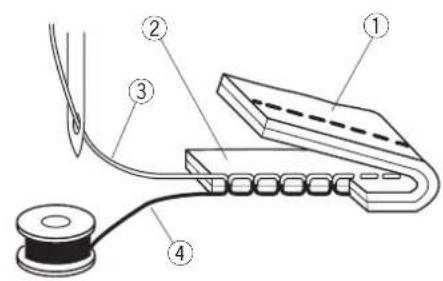

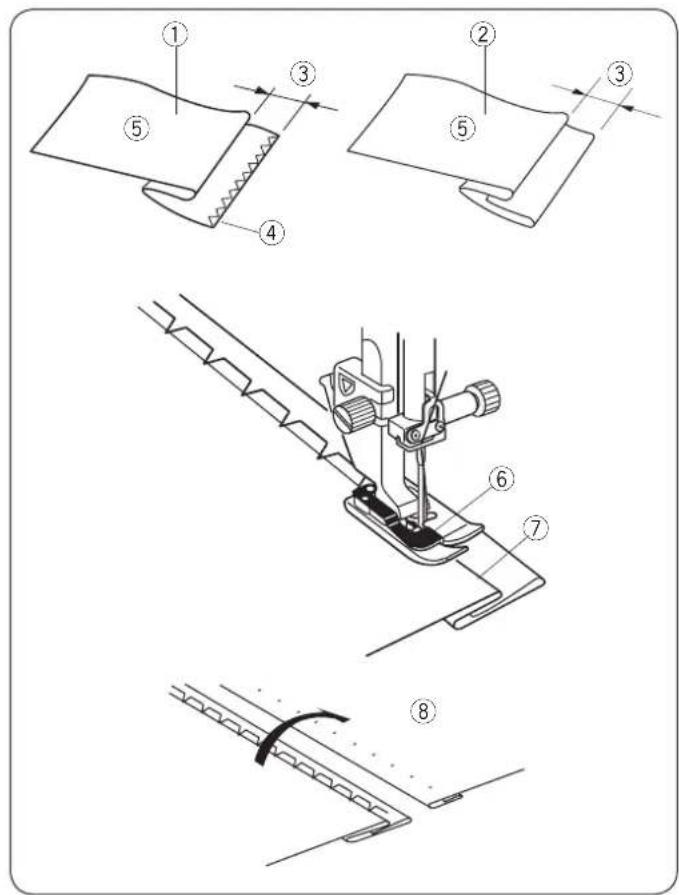

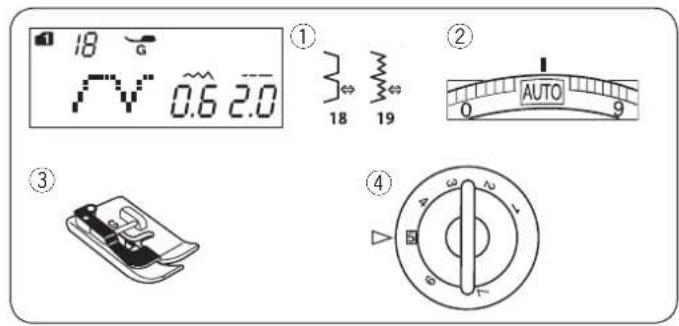

Ourlet invisible Réglages de la machine q Motif: MODE 1: 18, 19 w Tension du l: AUTO e Pied-de-biche: Pied pour ourlet invisible G r Pression du pied: 5 Sélectionnez le motif 18 pour les tissus tissés ou le motif 19 pour les tissus élastiques. Pliage du tissu Pliez le tissu pour former un ourlet comme illustré sur le schéma. q Tissu épais w Tissu n à moyen e 0,4 - 0,7 cm (3/16˝ - 1/4˝) r Surlage t Envers du tissu Couture Positionnez le tissu de façon à ce que le pli soit à gauche du guide situé sur le pied. Abaissez le pied-de-biche. Réglez la position du mouvement de l'aiguille avec la touche de réglage de la largeur du point pour que l'aiguille vienne juste piquer le bord plié du tissu lorsqu'elle se déplace vers la gauche. Piquez en accompagnant le pli le long du guide. y Guide situé sur le pied u Pli Dépliez le tissu avec l'endroit vers le haut. Le points qui se trouvent sur l'endroit du tissu sont pratiquement invisibles. i Endroit du tissu Appuyez sur le symbole « – » pour déplacer l'aiguille vers la droite. Appuyez sur le symbole « + » pour déplacer l'aiguille vers la gauche. q Position de piqûre de l'aiguille à gauche w Position de piqûre de l'aiguille à droite e Guide situé sur le pied r Distance entre la position de l'aiguille à gauche et le guide REMARQUE: La largeur de point des motifs 18 et 19 (mode 1) ne peut pas être modiée, mais la position de piqûre de l'aiguille bougera. Modication de la position de piqûre de l'aiguille Appuyez sur la touche de réglage de la largeur de point. La distance entre la position de l'aiguille à gauche et le guide est indiquée en millimètres sur l'écran LCD r.44

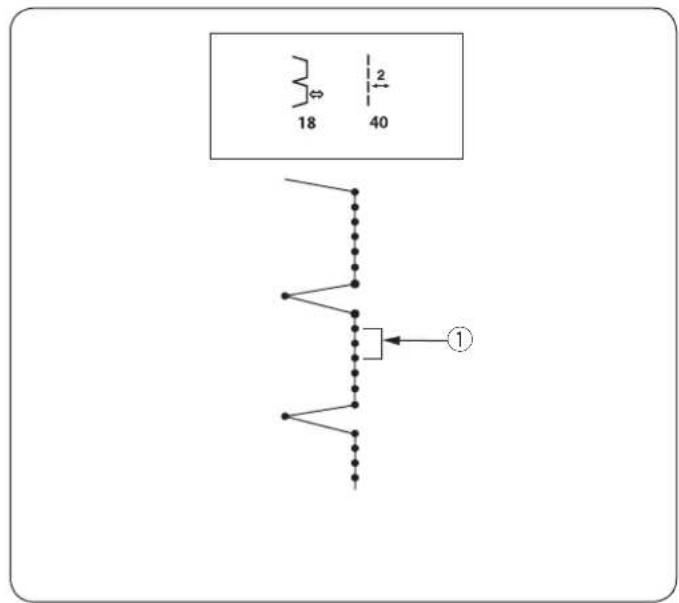

Elongation des points droits dans le motif numéro 18 Programmez une combinaison des motifs 18 (mode 1) et 40 (mode 2). Deux points droits sont ajoutés au point d'ourlet invisible dans le cas d'une combinaison avec le motif 40 (mode 2) q (voir page 79). Marquez et épinglez l’élastique et le tissu régulièrement. Faites correspondre les marques de l’élastique à celles du tissu. Posez le milieu de l’élastique au centre du pied à coudre, et cousez l’élastique sur le tissu en veillant à l’étirer uniformément selon le marquage effectué auparavant. Pose d’élastique avec le fronceur Réglages de la machine q Motif: MODE 1: 20 w Tension du l: AUTO e Pied-de-biche: Pied pour point satin F r Pression du pied: 545

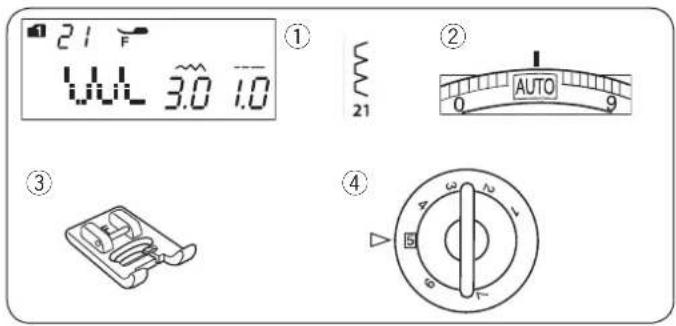

Point lingerie Réglages de la machine q Motif: MODE 1: 21 w Tension du l: AUTO e Pied-de-biche: Pied pour point satin F r Pression du pied: 5 Ce point permet de coudre une couture ne dans la lingerie et le tricot léger. La couture est petite, extensible et confortable. Placez les bords du tissu de façon à ce que l’aiguille passe au ras du bord lorsqu’elle pique à droite du tissu. Inspiré des points Overlock industriels, ce point est parfait pour assembler et nir les tissus en une seule opération. Il permet de réaliser des côtelés sur les tricots sans déformer le vêtement. Elna a inventé ce point en 1982. Placez le tissu bord à bord sous le pied presseur à côté du bord droit de ce dernier. q Bord du tissu Point super overlock Réglages de la machine q Motif: MODE 1: 22 w Tension du l: AUTO e Pied-de-biche: Pied pour point satin F r Pression du pied: 546 Boutonnières Divers types de boutonnières 23 Boutonnière carrée Cette boutonnière est très utilisée sur les tissus moyennement épais à épais. La dimension de la boutonnière est automatiquement déterminée par la mise en place d’un bouton dans le pied. 24 Boutonnière à extrémité arrondie Ce type de boutonnière est utilisé sur les tissus ns à moyennement épais, notamment les chemisiers et les vêtements pour enfants. 25 Boutonnière pour tissu délicat Cette boutonnière arrondie aux deux extrémités s’utilise sur les tissus ns et délicats comme la soie ne. 26-28 Boutonnières à oeillets La boutonnière à oeillets est utilisée principalement sur les tissus moyennement épais à épais. Elle convient également aux boutons plus grands et plus épais. 29-31 Boutonnières extensibles Cette boutonnière peut être utilisée sur les tissus extensibles. Elle peut également servir de boutonnière fantaisie. 32 Boutonnière passepoilée Il s'agit d'un modèle de boutonnière passepoilée (surpiquée) cousue à la main. REMARQUE: Les motifs 24 à 32 sont des boutonnières à détecteur et le travail de couture est similaire à celui du motif 23.47 La dimension de la boutonnière est automatiquement déterminée lorsque vous placez le bouton à l'arrière du pied pour boutonnière automatique R. Le porte-bouton du pied accepte des boutons de 1 cm (3/8˝) à 2,5 cm (1˝) de diamètre. L'écran LCD vous recommande d'abaisser le levier sensor pour boutonnière au moment de sélectionner les boutonnières avec détecteur. REMARQUE: Il est parfois nécessaire de modier la dimension de la boutonnière pour l'adapter à certains tissus et ls épais ou particuliers. Effectuez un essai de boutonnière sur une chute du tissu an de vérier les réglages. La largeur prédénie de la boutonnière convient aux boutons standards. Utilisez un entoilage pour les tissus extensibles ou ns. Couture z Tirez le porte-bouton vers l’arrière et placez-y le bouton. Resserrez-le fermement autour du bouton. q Porte-bouton REMARQUE: Vériez la longueur de la boutonnière d’essai, et ajustez la longueur de la boutonnière si nécessaire en tournant la vis d’ajustement qui se situe sur le pied pour boutonnière. Pour accroître la longueur de la boutonnière, tournez la vis d’ajustement pour déplacer la marque vers « L » (Large). Pour réduire la taille de la boutonnière, tournez la vis d’ajustement pour déplacer la marque vers « S » (Small). w Vis d’ajustement e Marque x Appuyez sur la touche de position haute/basse de l'aiguille pour relever l'aiguille. Installez le pied pour boutonnière automatique R en encliquetant la broche dans l'échancrure du porte-pied. Vous pouvez relever le levier du pied-de-biche au maximum au moment de placer le pied pour boutonnière automatique sur le porte-pied. r Échancrure t Broche

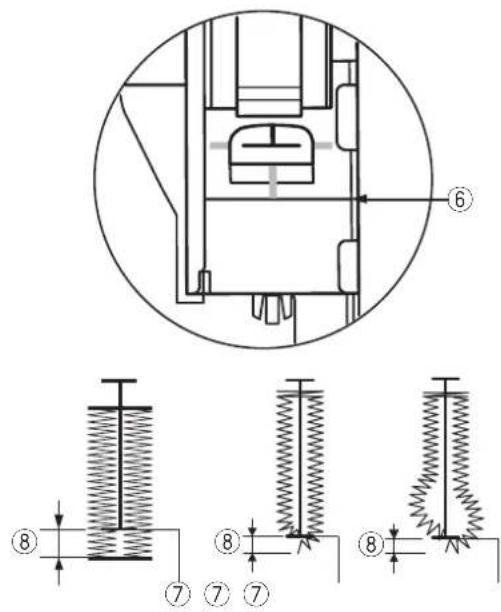

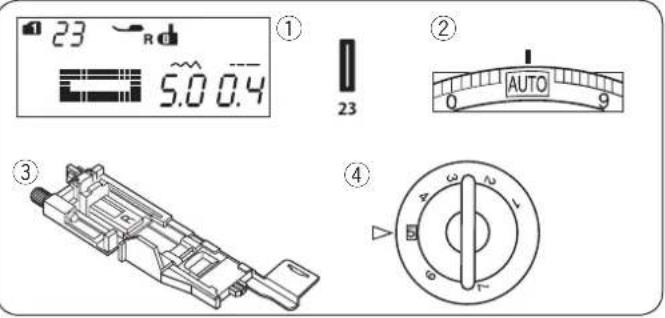

Boutonnière carrée Réglages de la machine q Motif: MODE 1: 23 w Tension du l: AUTO e Pied-de-biche: Pied de boutonnière automatique R r Pression du pied: 5 c Faites une marque sur le tissu pour indiquer l’emplacement de la boutonnière et placez le tissu sous le pied pour boutonnière. Abaissez l’aiguille à l’emplacement où vous souhaitez commencer en tournant le volant. y Point de départ48

v Abaissez le pied de boutonnière et descendez à fond le levier sensor pour boutonnière. t Levier sensor pour boutonnière REMARQUE: Utilisez la plaque stabilisatrice pour coudre des tissus tricotés, des tissus extensibles ou d’autres tissus instables (voir page 51). REMARQUE: Assurez-vous qu'il n'y ait pas d'espace entre le curseur et la butée avant, sinon la boutonnière ne sera pas à sa place ou il y aura un espacement de couture. y Espace nul u Point de départ i Écartement b Commencez à coudre tout en tirant légèrement le l de l'aiguille vers la gauche. Après avoir cousu quelques points, libérez le l et continuez à coudre.49

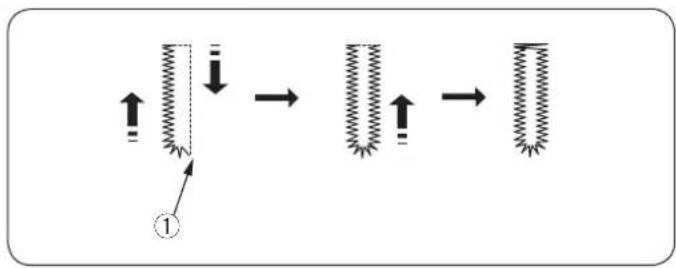

n La boutonnière est automatiquement cousue dans la séquence illustrée. Lorsque la boutonnière est terminée, la machine s'arrête automatiquement avec l'aiguille en position haute. Appuyez sur la touche du coupe-l et retirez le tissu. REMARQUE: Si vous commencez à coudre sans avoir abaissé le levier de la boutonnière, un message d'avertissement s'afche sur l'écran LCD et la machine s'arrête après quelques points. Abaissez le levier de la boutonnière et recommencez à coudre. m Une fois la couture de la boutonnière terminée, relevez le levier de la boutonnière au maximum. , Placez une épingle juste sous la bride d'arrêt à chaque extrémité pour éviter de couper accidentellement les ls. Découpez l'ouverture à l'aide du découd-vite. Utilisez un emporte-pièce pour l'ouverture d'une boutonnière à œillet. REMARQUE Pour réaliser une boutonnière solide et résistante, piquez une autre de boutonnière par-dessus les points précédents. Une fois la boutonnière terminée, ne levez pas le pied ou le levier sensor pour boutonnière, redémarrez simplement la machine.50 w e w e

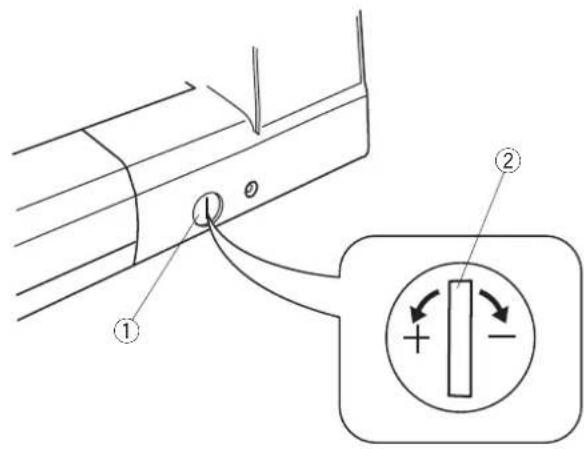

Réglage de la densité du point de la boutonnière La densité du point des boutonnières peut être modiée en appuyant sur la touche de réglage de la longueur de point. Appuyez sur le symbole «+» de la touche de réglage de la longueur de point pour diminuer la densité du point de la boutonnière. Appuyez sur le symbole «–» de la touche de réglage de la largeur de point pour augmenter la densité du point de la boutonnière. q Touche de réglage de la longueur de point w Boutonnière plus dense e Boutonnière moins dense REMARQUE: La densité du point peut être ajustée de 0,2 à 1,0. Réglages manuels La largeur des boutonnières peut être modiée en appuyant sur la touche de réglage de la largeur de point. Appuyez sur le symbole «+» de la touche de réglage de la largeur de point pour agrandir la largeur de la boutonnière. Appuyez sur le symbole «–» de la touche de réglage de la largeur de point pour réduire la largeur de la boutonnière. q Touche de réglage de la largeur du point w Boutonnière plus étroite e Boutonnière plus large REMARQUE: La largeur de la boutonnière peut être ajustée de 2,6 à 9,0.51

Utilisation de la plaque stabilisatrice La plaque stabilisatrice maintient le tissu et est ainsi utile pour coudre des boutonnières par dessus des ourlets ou dans des tissus épais. z Insérez l'onglet de la plaque stabilisatrice q dans l’encoche w du pied pour boutonnière. q Plaque stabilisatrice w Encoche x Placez le bouton sur le porte-bouton situé sur le pied. Fixez le pied pour boutonnière à la machine. Insérez le tissu entre le pied pour boutonnière et la plaque stabilisatrice. Appuyez deux fois sur la touche de position haute/basse de l'aiguille puis déplacez le tissu sur la gauche an d'amener les ls de l'aiguille et de la canette entre le pied et la plaque stabilisatrice. c Insérez le tissu entre le pied de la boutonnière et la plaque stabilisatrice. Abaissez l’aiguille dans sa position de départ en tournant le volant. Abaissez le pied et le levier de la boutonnière. Démarrez la machine tout en tirant le l de l’aiguille légèrement vers la gauche. Après avoir cousu quelques points, relâchez le l et continuez à coudre. REMARQUE: Le procédé de couture est exactement le même que celui des boutonnières carrées.52 Le procédé de couture est identique à celui de la boutonnière carrée (avec détecteur) (voir pages 47-49). La machine coud la boutonnière dans l'ordre illustré par le schéma. Utilisez une perforatrice pour l'ouverture d'une boutonnière à œillet. q Point de départ w Perforatrice REMARQUE: La largeur de la boutonnière peut être ajustée de 5,6 à 9,0. La densité du point peut être ajustée de 0,2 à 1,0.

Le procédé de couture est identique à celui de la boutonnière carrée (avec détecteur) (voir pages 47-49). La machine coud la boutonnière dans l'ordre illustré par le schéma. q Point de départ REMARQUE: La boutonnière 27 est utilisé pour les boutons plus épais sur tissus de poids normal. La boutonnière 28 est utilisée avec des boutons épais et des tissus épais. Boutonnières à œillets Réglages de la machine q Motif: MODE 1: 26-28 w Tension du l: AUTO e Pied-de-biche: Pied de boutonnière automatique R r Pression du pied: 5 Boutonnières à extrémités arrondies et pour tissus

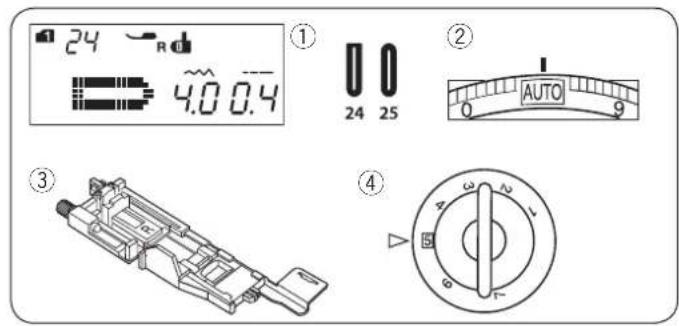

Réglages de la machine q Motif: MODE 1: 24, 25 w Tension du l: AUTO e Pied-de-biche: Pied de boutonnière automatique R r Pression du pied: 5 REMARQUE: La largeur de la boutonnière peut être ajustée de 2,6 à 9,0. La densité du point peut être ajustée de 0,2 à 1,0. Boutonnière extensible Réglages de la machine q Motif: MODE 1: 29-31 w Tension du l: AUTO e Pied-de-biche: Pied de boutonnière automatique R r Pression du pied: 5 Le procédé de couture est identique à celui de la boutonnière carrée (avec détecteur) (voir pages 47-49). La machine coud la boutonnière dans l'ordre illustré par le schéma. q Point de départ REMARQUE: La largeur de la boutonnière peut être ajustée de 2,6 à 9,0. La densité du point peut être ajustée de 0,5 à 1,0 pour le motif 29 (mode 1), 0,7 à 1,2 pour le motif 30 (mode 1), et de 0,5 à 2,5 pour le motif 31 (mode 1). Si l'équilibrage des rangées de droite et de gauche n'est pas identique, corrigez-le en faisant tourner la molette d'équilibrage d'entraînement (voir page 87).53

Boutonnière cordée Réglages de la machine q Motif: MODE 1: 29, 30 w Tension du l: AUTO e Pied-de-biche: Pied de boutonnière automatique R r Pression du pied: 5 Abaissez l’aiguille dans le tissu là où doit commencer la boutonnière. Abaissez le pied et le levier de la boutonnière. Tirez légèrement le l d’aiguille vers la gauche. Démarrez la machine pour coudre la boutonnière sur le cordon. La machine s’arrête automatiquement lorsqu’elle a terminé. Retirez le tissu de la machine et recoupez uniquement les ls de couture. Placez le bouton sur le porte-bouton situé sur le pied de boutonnière. Accrochez un cordonnet de remplissage sur l’ergot se trouvant à l’avant du pied. Ramenez les extrémités du câble vers l’arrière et faites-les passer sous le pied. Relevez les extrémités du cordonnet et insérez les deux extrémités dans les fentes situées à l’arrière du pied pour les maintenir. q Ergot w Fentes Réglez la plaque stabilisatrice selon les besoins et xez le pied de boutonnière. Coupez les deux extrémités du cordonnet de remplissage, aussi près que possible de la boutonnière. Pour découper l’ouverture de la boutonnière, voir page 49. REMARQUE: Dénissez la largeur du point selon l’épaisseur de la corde de remplissage utilisée.54

Boutonnières passepoilées Réglages de la machine q Motif: MODE 1: 32 w Tension du l: AUTO e Pied-de-biche: Pied de boutonnière automatique R r Pression du pied: 5 Une boutonnière passepoilée est réalisée en cousant une bande ou un morceau de tissu à la boutonnière. Les boutonnières passepoilées conviennent particulièrement à la réalisation de vêtements mais ne sont pas recommandées pour les tissus ns ou délicats à travers lesquels le morceau de tissu pourrait apparaître ou former une épaisseur. z Bâtissez un morceau de tissu sur le tissu utilisé pour la confection du vêtement, endroit contre endroit. q Envers du morceau de tissu w Endroit du tissu du vêtement x Sélectionnez le motif 32 (mode 1). Cousez la boutonnière passepoilée sur les deux tissus à la fois. Découpez l'ouverture de la boutonnière comme illustré sur le schéma, puis tirez sur le morceau de tissu pour le faire passer à travers l'ouverture jusque de l'autre côté. q Envers du morceau de tissu w Endroit du tissu du vêtement e Endroit du morceau tissu c Tirez sur le morceau de tissu jusqu'à ce que l'endroit du morceau de tissu apparaisse. Utilisez un fer à repasser et appliquez-le sur les deux extrémités des angles jusqu'à ce qu'elles soient rendues carrées. e Endroit du morceau tissu r Envers du tissu du vêtement v Pliez chaque côté du morceau de tissu de façon à former les rebords de la boutonnière. q Envers du morceau de tissu e Endroit du morceau tissu b Appuyez sur les deux plis à l'aide d'un fer à repasser. e Endroit du morceau tissu r Envers du tissu du vêtement n Bâtissez les deux côtés de la couture à la main avec une aiguille et du l. w Endroit du tissu du vêtement55

m Pliez par dessus le tissu du vêtement dans le sens de la longueur, cousez en marche avant et arrière le long de la couture d'origine an de maintenir en place les pans du morceau de tissu. r Envers du tissu du vêtement t Couture en marche avant et arrière , Pliez par dessus l'extrémité du tissu du vêtement et cousez en marche avant et arrière par trois fois par dessus l'extrémité triangulaire. q Envers du morceau de tissu w Endroit du tissu du vêtement r Envers du tissu du vêtement . Le morceau de tissu devrait être coupé à 1 cm ou 1,5 cm (7/16˝ - 5/8˝) du bord de l'ouverture. Les angles devraient être coupés dans une forme arrondie, comme illustré sur le schéma. e Endroit du morceau tissu r Envers du tissu du vêtement ⁄0 Placez le revers sur l'envers du tissu du vêtement. Marquez les 4 angles à l'aide d'épingles comme illustré sur le schéma. y Revers u Tissu du vêtement ⁄1 Retournez toutes les couches de tissu et découpez l'ouverture de la boutonnière sur le revers de la même façon que lors de l'étape x. Les quatre épingles de marquage désignent les pointes des angles sur le revers. Repliez chaque pan de tissu entre le revers et le morceau de tissu. y Revers u Tissu du vêtement ⁄2 Piquez autour de l'ouverture à l'aide d'une aiguille et d'un l comme illustré sur le schéma. y Revers u Tissu du vêtement ⁄3 La boutonnière passepoilée est terminée. u Tissu du vêtement56

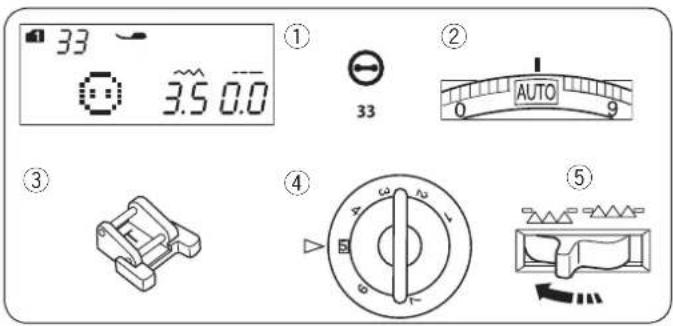

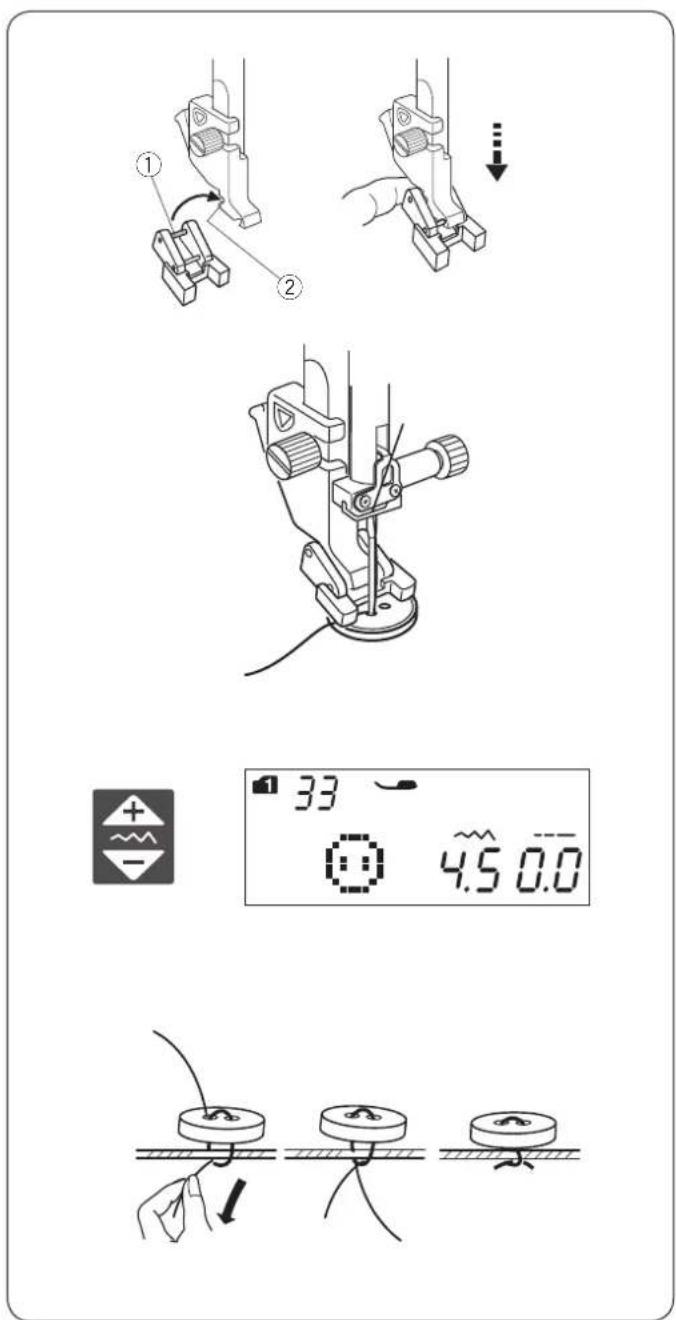

Couture des boutons Réglages de la machine q Motif: MODE 1: 33 w Tension du l: AUTO e Pied-de-biche: Pied pour boutons T r Pression du pied: 5 t Griffe d'entraînement: Abaissée Fixation du pied pour couture des boutons T Insérez la broche arrière du pied dans l'encoche arrière du porte-pied. q Broche arrière w Encoche arrière Abaissez doucement le pied-de-biche tout en retenant l’arrière du pied avec vos doigts. Couture Abaissez la griffe d'entraînement. Placez un bouton sur le tissu et abaissez l'aiguille dans le trou gauche du bouton en tournant le volant à la main. Abaissez le pied an de maintenir le bouton en place tout en alignant le bouton dans le sens voulu. Relevez l'aiguille en tournant le volant jusqu'à ce que la barre d'aiguille oscille vers la droite. Appuyez sur la touche de réglage de la largeur de point pour que l'aiguille entre à travers le trou droit du bouton. Commencez à coudre et continuez jusqu'à ce que la machine s'arrête automatiquement. Retirez le tissu de la machine. Tirez sur les ls de la canette an d'amener les ls de l'aiguille sur l'envers du tissu. Nouez les ls ensemble. REMARQUE: N'utilisez pas la touche du coupe-l pour couper les ls. Cela vous empêcherait de nouer les ls.57 z Fixez le pied pour boutonnière automatique R et tirez le porte-bouton complètement vers l'extérieur. Placez le tissu sous le pied, et abaissez l'aiguille sur le point de départ de votre couture. Abaissez ensuite le pied. q Porte-bouton w Point de départ x Démarrez la machine et cousez jusqu'à atteindre la longueur souhaitée, puis appuyez sur la touche de point arrière. Cela dénit la longueur de la reprise. Continuez jusqu'à ce que la machine s'arrête automatiquement. e Touche de point arrière r Longueur souhaitée c Cousez une autre épaisseur de reprise par dessus la première épaisseur, ceci à angle droit. REMARQUE: La longueur maximale d'une reprise est de 2 cm (3/4˝) et la largeur maximale de 0,9 cm (3/8˝).

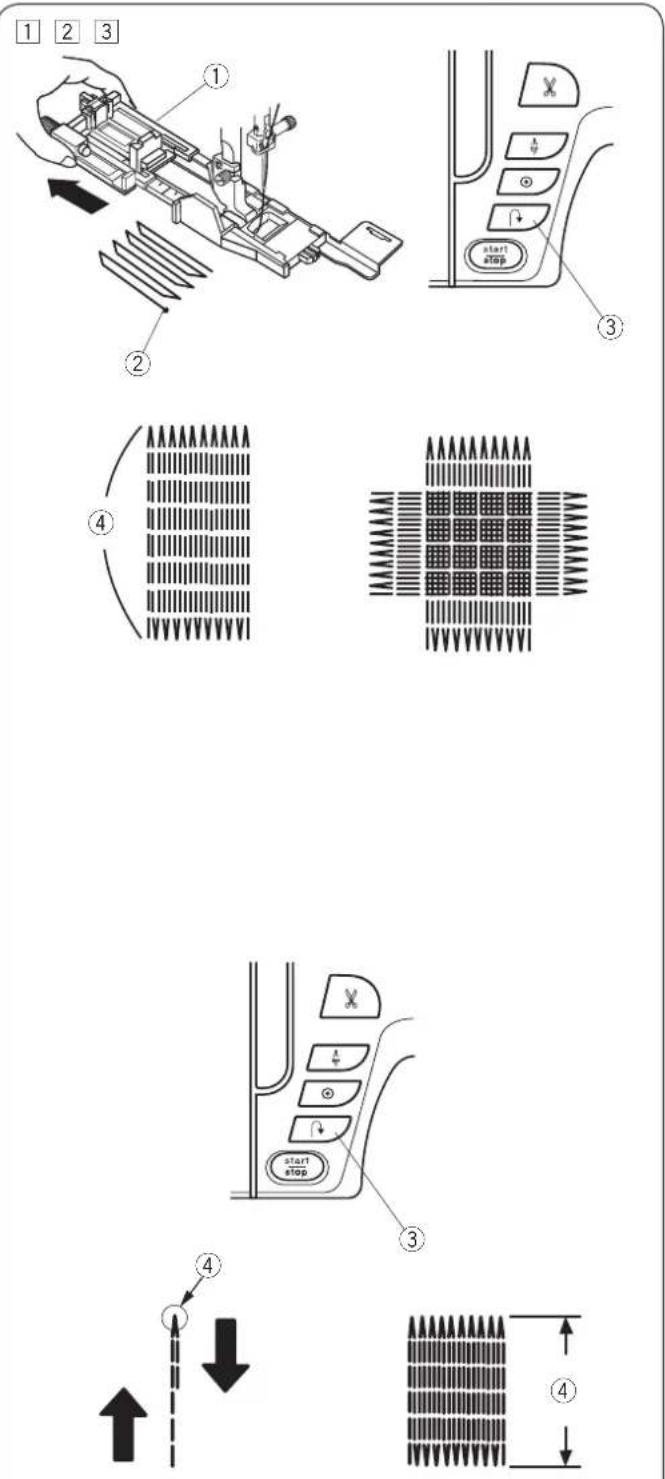

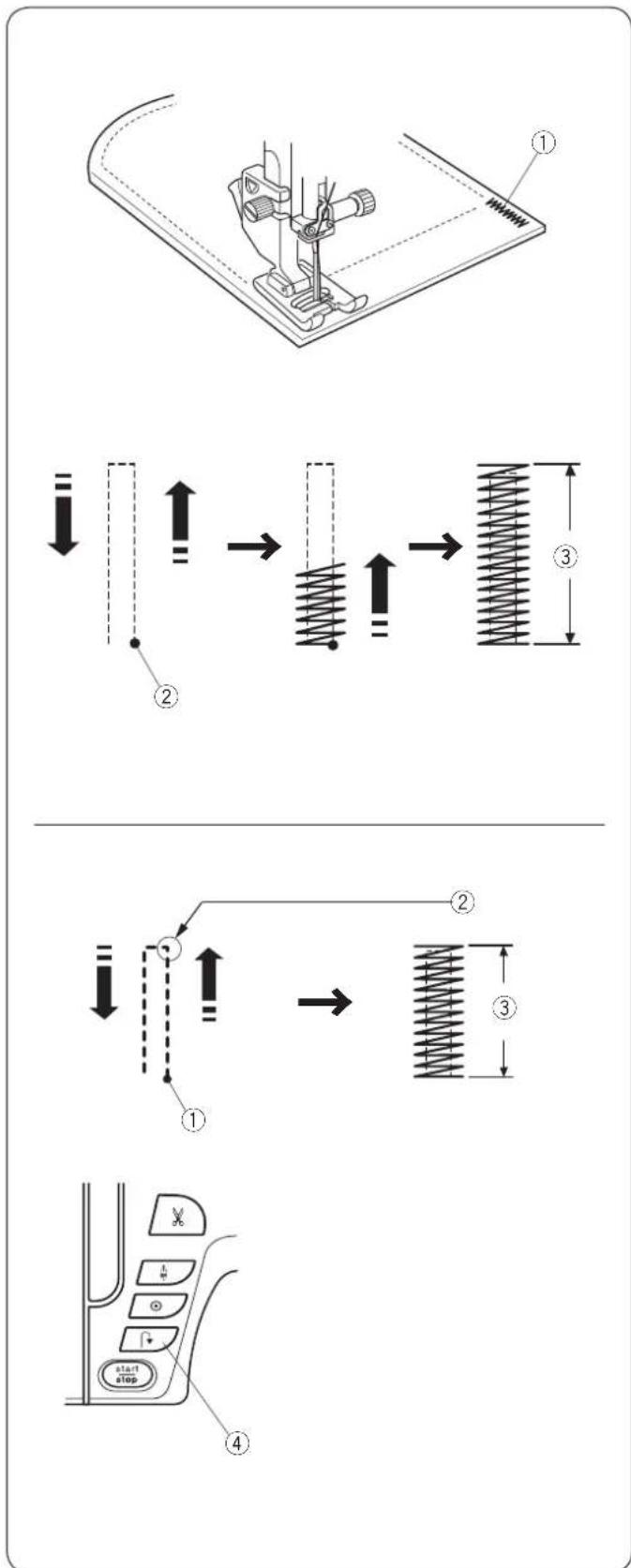

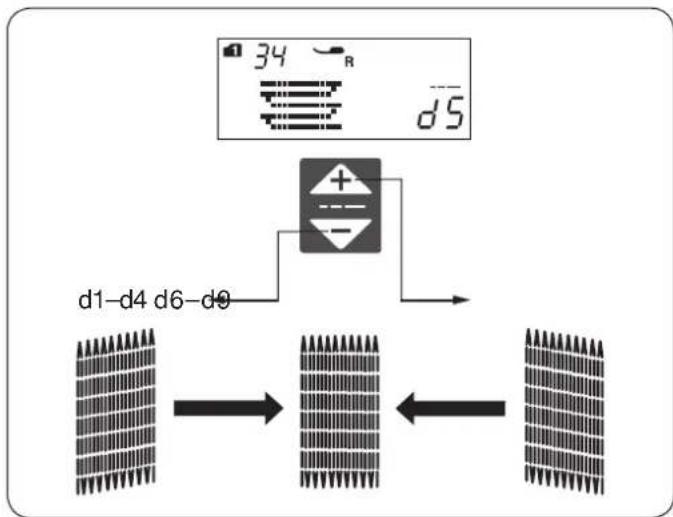

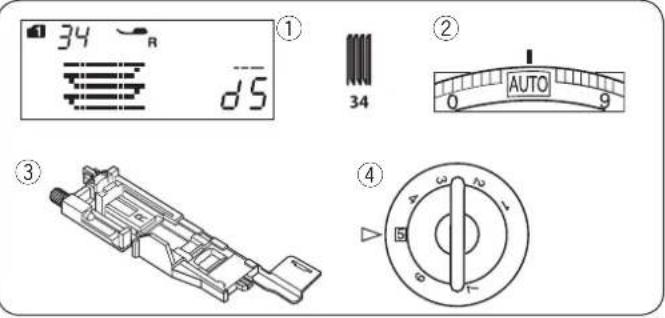

Reprises Réglages de la machine q Motif: MODE 1: 34 w Tension du l: AUTO e Pied-de-biche: Pied de boutonnière automatique R r Pression du pied: 5 Couture d'une reprise de taille identique Lorsque la couture est terminée, un message s'afche. Démarrez simplement la machine pour coudre une autre reprise de taille identique. Pour coudre une autre reprise, d'une taille différente, appuyez sur la touche mémoire. Couture d'une reprise plus courte Cousez la première ligne à la dimension souhaitée et arrêtez la machine. Appuyez sur la touche de point arrière et redémarrez la machine. La machine coud alors le reste de la reprise avant de s'arrêter automatiquement.58 d1–d4 d6–d9 Réglage de la régularité de la reprise Il est possible de modier la régularité des points de la reprise en appuyant sur les symboles «–» et «+» de la touche de réglage de la longueur de point. Si le coin gauche se trouve plus bas que le coté droit, appuyez sur la touche «–» pour rectier cela, et inversement. REMARQUE: La régularité peut être ajustée dans une fourchette de d1 à d9 (le réglage par défaut étant d5).59

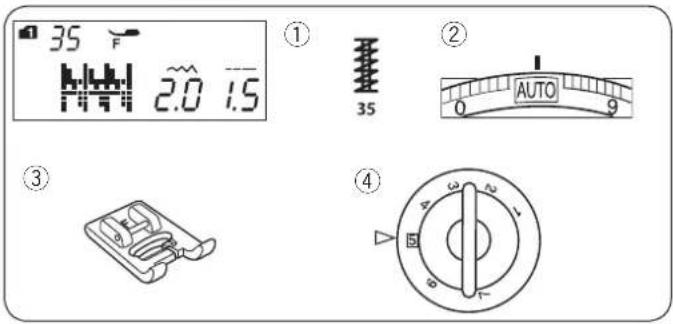

Arrêts de couture Réglages de la machine q Motif: MODE 1: 35 w Tension du l: AUTO e Pied-de-biche: Pied pour point satin F r Pression du pied: 5 Les arrêts de couture servent à renforcer les poches, les entrejambes et les passants de ceinture où une plus grande résistance est nécessaire. Couture Abaissez l'aiguille sur le point de départ. Abaissez le pied et piquez jusqu'à l'arrêt automatique de la machine. La machine coud un point d'arrêt de 1,5 cm de long (9/16˝) automatiquement. q Couture d'arrêt w Point de départ e 1,5 cm (9/16˝) Couture d'un point d'arrêt plus court Pour coudre un point d'arrêt de moins de 1,5 cm (9/16˝), commencez par arrêter la machine après avoir cousu la longueur désirée, puis appuyez sur la touche de point arrière. La longueur requise est à présent dénie. Démarrez la machine et continuez à coudre jusqu'à l'arrêt automatique de la machine. q Point de départ w Longueur souhaitée e Longueur de la couture d'arrêt r Touche de point arrière Couture d'un point d'arrêt de taille identique Pour coudre un autre point d'arrêt de taille identique, démarrez simplement la machine qui s'arrêtera automatiquement une fois la couture terminée. Couture d'un point d'arrêt de taille différente Pour coudre un point d'arrêt d'une taille différente, appuyez sur la touche mémoire pour mémoriser une nouvelle taille, puis commencez à coudre en reprenant la procédure depuis le début.60

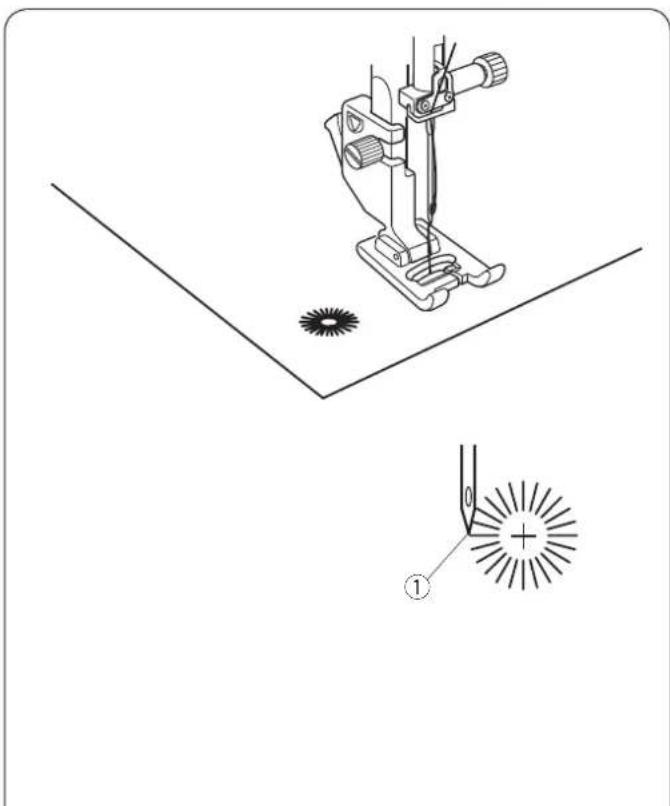

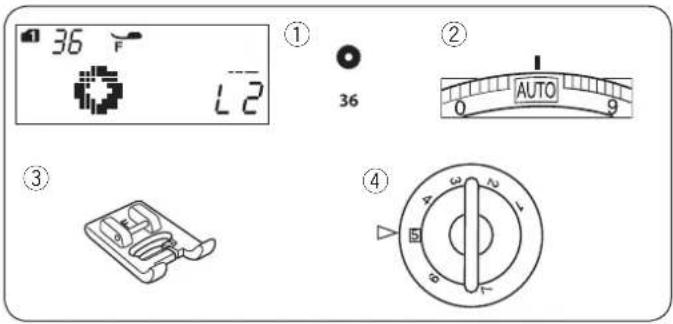

Œillet Réglages de la machine q Motif: MODE 1: 36 w Tension du l: AUTO e Pied-de-biche: Pied pour point satin F r Pression du pied: 5 L’oeillet s’utilise pour les trous de ceinture, les décorations, pour renforcer une découpe faite à l’emporte-pièce, ect. Couture Cousez jusqu'à l'arrêt automatique de la machine. Ouvrez l'œillet à l’aide d’un emporte-pièce à œillet ou d'une paire de ciseaux pointus. q Point de départ Réglage de la forme de l'œillet Rectiez la forme de l'œillet comme suit: Si l'œillet présente un écart qui forme une ouverture, appuyez sur «–» sur la touche de réglage de la longueur de point. Si les points de l'œillet se chevauchent, appuyez sur «+» sur la touche de réglage de la longueur de point. q Écart entre les points de l'œillet w Chevauchement des points de l'œillet REMARQUE: Il est possible d'ajuster la forme dans une fourchette de L1 à L3 (L2 étant le réglage par défaut).61

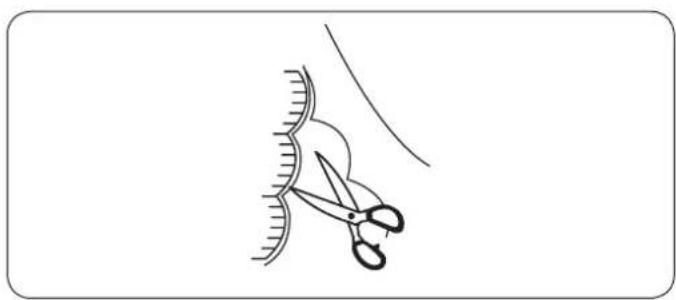

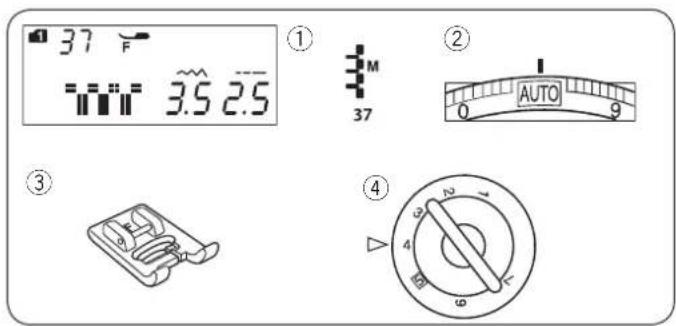

Appliqué Réglages de la machine q Motif: MODE 1: 37-46 w Tension du l: AUTO e Pied-de-biche: Pied pour point satin F ou pied à fourche ouverte pour point satin F2 r Pression du pied : 4 Placez un appliqué sur le tissu et maintenez-le en place au moyen d'un bâti ou utilisez un entoilage thermocollant pour que l'appliqué reste bien en place. Guidez le tissu appliqué, de façon à ce que l'aiguille pique hors du bord de l'appliqué lorsqu’elle se déplace vers la droite. (A): Les motifs 37, 38 et 42 (mode 1) ont une position xe de piqûre de l'aiguille au centre. La largeur du point varie de manière symétrique. (B): Les motifs 39, 40, 41, 43 et 44 (mode 1) ont une position xe de piqûre de l'aiguille à droite. Lorsque vous modiez la largeur du point, la position de piqûre de l'aiguille à gauche sera modiée.62

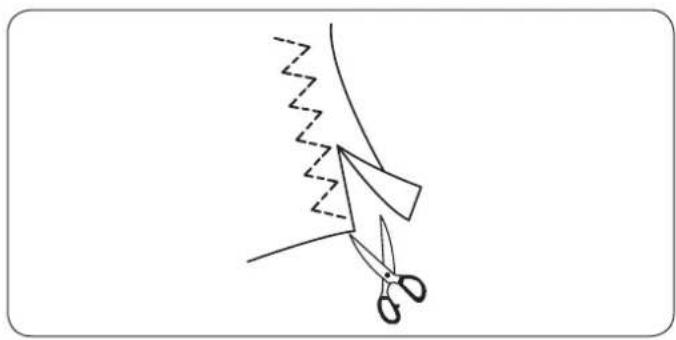

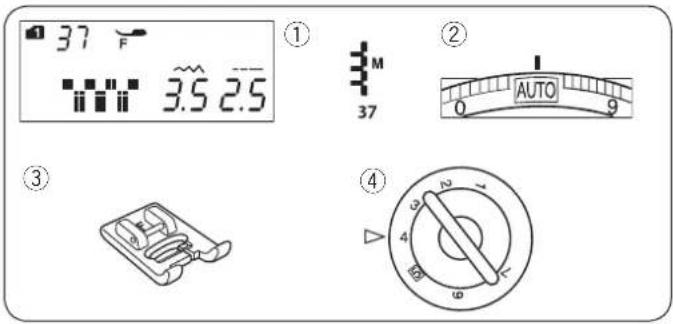

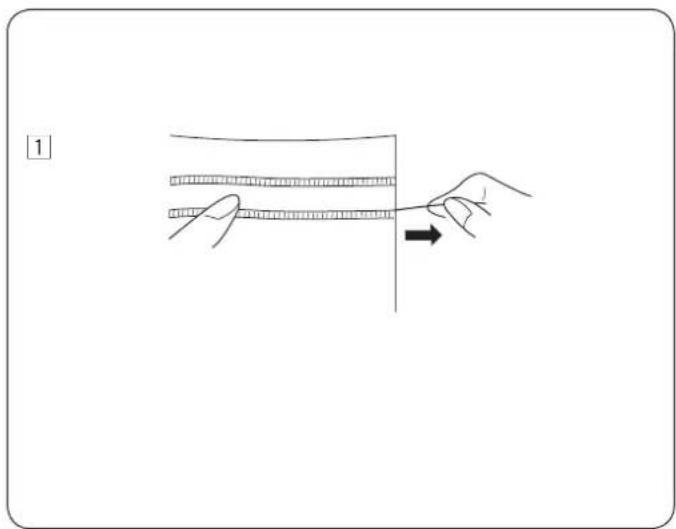

Franges Réglages de la machine q Motif: MODE 1: 37 w Tension du l: AUTO e Pied-de-biche: Pied pour point satin F r Pression du pied: 4 Les franges ajoutent un plus à votre linge de table ainsi qu'à vos châles. Choisissez un tissu rigide et tissé, comme le lin où les ls peuvent être facilement retirés. Coupez le tissu avec précaution en suivant son tissage. Retirez un seul brin de l à l'endroit où vous souhaitez démarrer les franges. Cousez en descendant le long du côté gauche de façon à ce que les points du côté droit tombent dans l'espace ouvert. Retirez tous les ls qui dépassent à droite de la couture pour créer une frange. Réalisation d’ouvrages ajourés Réglages de la machine q Motif: MODE 1: 37 w Tension du l: AUTO e Pied-de-biche: Pied pour point satin F r Pression du pied: 4 La méthode de réalisation d’ouvrages ajourés est identique à celle utilisée pour les franges. Choisissez un tissu rigide et tissé, comme le lin où les ls peuvent être facilement retirés. z Coupez le tissu avec précaution en suivant son tissage. Dénissez la largeur du tracé et retirez un brin de l à chaque extrémité. REMARQUE: Tirez les ls de la canette et amenez 10 cm (4˝) de l vers l’arrière avant de commencer à coudre. Utilisez le coupe-l situé sur la surface de la plaque.63

x Cousez en descendant le long du côté gauche, tout en guidant le tissu pour que les points qui se trouvent à votre droite tombent dans l'espace ouvert. Une fois le côté gauche terminé, appuyez sur la touche image miroir. Cousez en descendant le long de l'autre côté (voir page 77 pour les couture symétriques). q Touche image miroir c Retirez les brins de tissu ou les ls qui se trouvent entre les points. Choisissez un tissu souple et léger comme la batiste, le vichy ou le challis. Prévoyez votre tissu trois fois plus large que la largeur nale désirée. Cousez des rangs de points droits, espacés de 1 cm (3/8'') avec une longueur de point de « 5,0 » et la molette de tension du l positionnée sur « 1 » à travers la zone que vous souhaitez froncer. q 1 cm (3/8˝) Nouez les ls le long d'un des bords. A l'autre extrémité, tirez les ls de la canette an de répartir les fronces uniformément. REMARQUE: Tirez les ls de la canette et amenez une extrémité de l de 10 cm (4˝) vers l'arrière avant de commencer à coudre. Utilisez le coupe-l situé sur la surface de la plaque. Sélectionnez un point pour fronces et ramenez la molette de tension du l sur « AUTO ». Cousez les points pour fronces entre les rangs froncés. Retirez les points droits qui se trouvent entre les rangs de fronces. Fronces Réglages de la machine q Motif : MODE 1: 50 w Tension du l : AUTO e Pied-de-biche : Pied pour point satin F r Pression du pied : 5

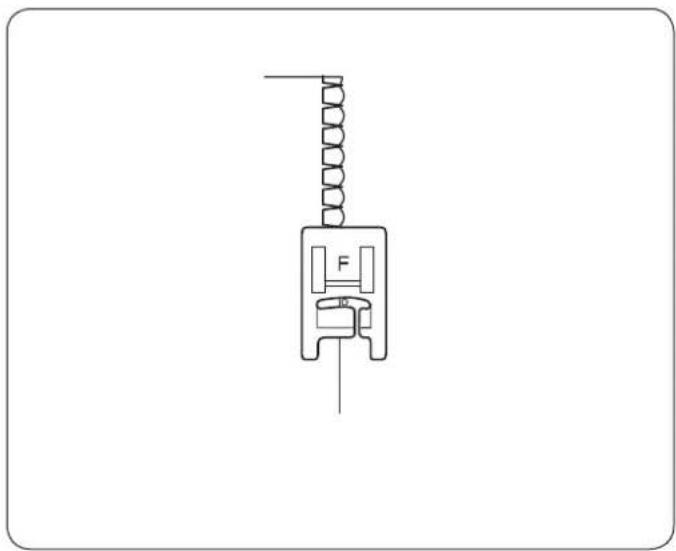

• Les motifs de points (mode 1) peuvent également être utilisés.64 Feston Réglages de la machine q Motif: MODE 1: 66 w Tension du l: AUTO e Pied-de-biche: Pied zigzag A r Pression du pied: 5

• Les motifs de points (mode 1) (mode 2) peuvent également être utilisés. Assemblage Réglages de la machine q Motif: MODE 1: 58 w Tension du l: AUTO e Pied-de-biche: Pied pour point satin F r Pression du pied: 5

• Les motifs de points (mode 1), (mode 2) peuvent également être utilisés.

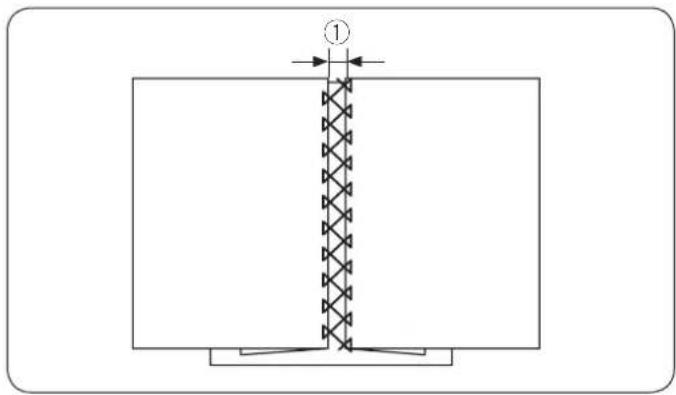

Utilisez ce point pour assembler deux tissus an de créer un aspect ajouré et de donner du style à votre ouvrage. Repliez sous chaque tissu un bord de 1,5 cm (5/8˝) et marquez le pli. Épinglez les deux bords à un papier ou à un support séparable à 0,5 cm (3/16˝) l’un de l’autre. q 0,5 cm (3/16˝) Cousez lentement tout en guidant le tissu de façon à ce que l’aiguille saisisse les bords repliés de chaque côté. Une fois la couture terminée, retirez délicatement le papier ou tout autre support. Cousez les festons à 1 cm (3/8˝) du bord du tissu. Coupez le rentré de tissu qui se trouve à proximité des points. Assurez-vous de ne pas couper les points.65 Patchwork Réglages de la machine q Motif: MODE 2: 08 w Tension du l : AUTO e Pied-de-biche : Pied pour point satin F r Pression du pied : 5

• Les motifs de points (mode 1), (mode 2) peuvent également être utilisés.

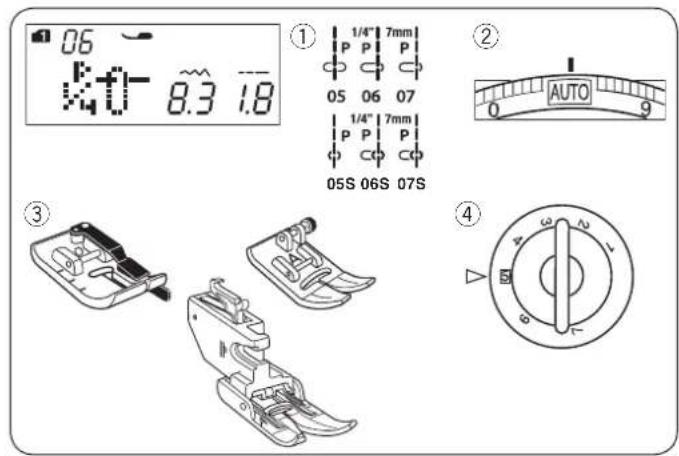

05S 06S 07S REMARQUE: Utilisez le pied O 1/4˝ pour le point 06, 07, 06S et 07S en mode 1. Utilisez le pied zigzag ou le pied double entraînement AD pour le point 05 et 05S. Assemblage patchwork Réglages de la machine q Motif: MODE 1: 05-07, 05S-07S w Tension du l: AUTO e Pied-de-biche : Pied pour couture 1/4˝ O ou pied pour zigzag A ou pied à double entraînement AD r Pression du pied : 5 Sélectionnez le motif 06 (mode 1). Placez les pièces du patchwork endroit contre endroit. Cousez tout en guidant le bord du tissu le long du guide du pied an de maintenir un rentré de couture précis de 1/4˝. q Guide w Endroit du tissu Graduations d’angle de la plaque aiguille Vous pouvez facilement coudre des pièces de patchwork selon l’angle de votre choix en utilisant les graduations d’angle qui se trouvent sur la plaque aiguille. Les graduations d’angle sont indiquées en degrés : 45, 60, 90 et 120 degrés. Utilisez les lignes pointillées lorsque vous assemblez les pièces du patchwork au moyen du pied pour couture de 1/4˝ O comme illustré sur le schéma. q Ligne pointillées REMARQUE: Utilisez les lignes pleines lorsque vous cousez les pièces de patchwork avec le pied zigzag A. Alignez le bord du tissu sur la ligne-guide de valeur de couture de 1/4˝. w Ligne pleine e Ligne-guide de valeur de couture de 1/4˝ Ouvrez la couture à plat, endroit vers le haut, et cousez en point patchwork le long de la ligne de couture.66

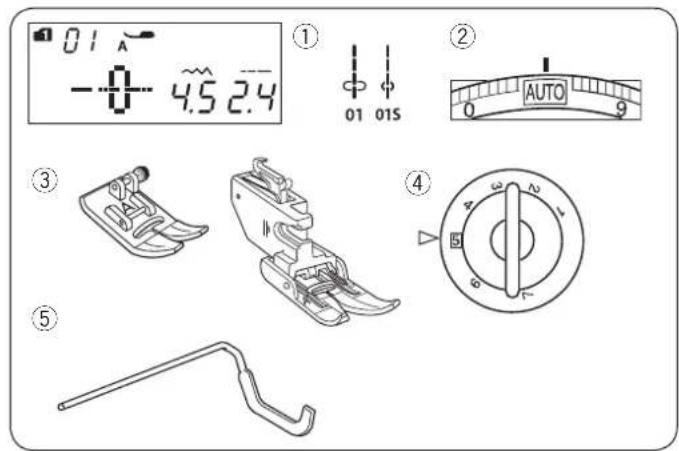

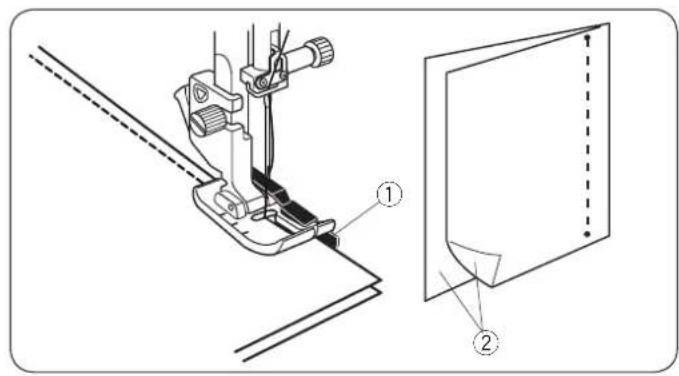

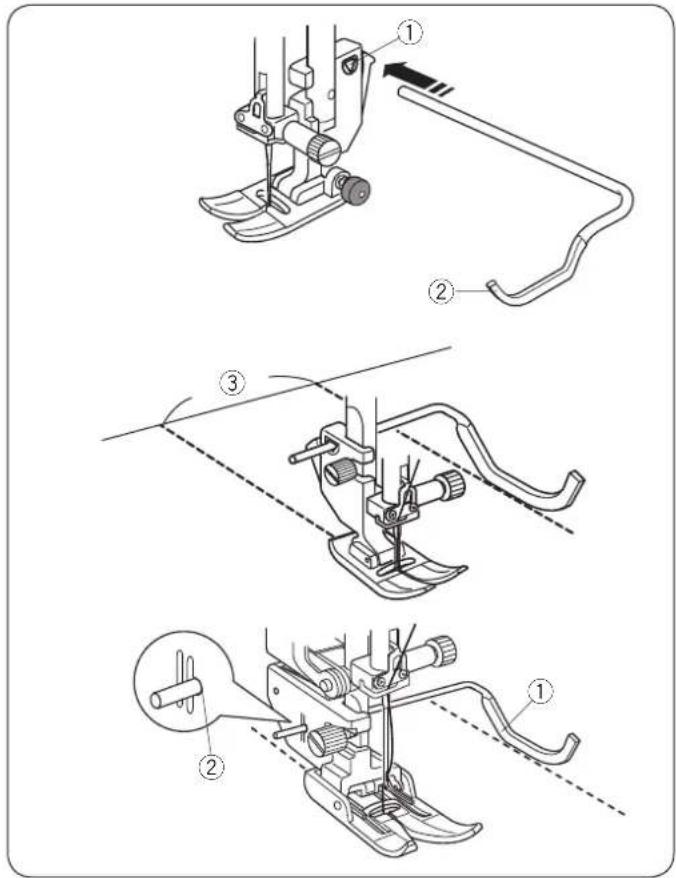

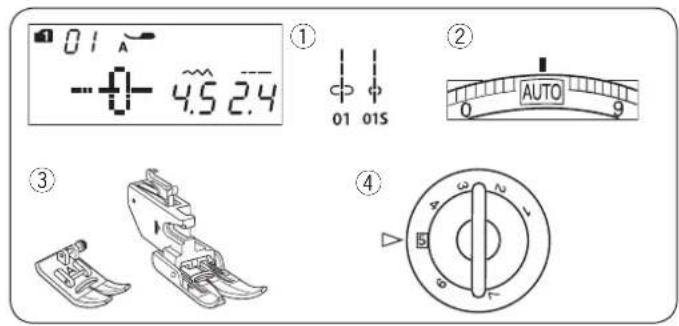

Quilting Réglages de la machine q Motif: MODE 1: 01, 01S w Tension du l: AUTO e Pied-de-biche: Pied à zigzag A ou Pied à double entraînement AD r Pression du pied: 5 t Quilter Fixation du guide de quilting Le guide de quilting est utile lorsque vous cousez des rangées de points parallèles espacées régulièrement. Insérez le guide de quilting dans l'ouverture puis faites coulisser le guide de quilting dans la position correspondant à l'écart souhaité entre les coutures. q Ouverture située sur le porte-pied w Guide de quilting e Espacement entre les coutures Couture Cousez tout en suivant le tracé de la précédente couture au moyen de la barre du guide de quilting. Guide de quilting pour le pied à double entraînement Insérez le guide de quilting dans la fente située à l'arrière du porte-pied. Positionnez le guide de quilting sur l'espacement de votre choix. q Guide de quilting w Fente Noeuds à la française Réglages de la machine q Motif: MODE 2: 43 w Tension du l: 5-8 e Pied-de-biche: Pied pour point satin F r Pression du pied: 5 Pourquoi passer autant de temps à faire des noeuds à la française à la main ? Sélectionner 43 (mode 2). Régler la tension du l de l’aiguille entre 5-8. Mettre le tissu sous le pied et coudre un noeud à la française. Lever le pied à coudre, avancer le tissu, baisser le pied et coudre le noeud suivant. REMARQUE: Si vous voulez coudre un rang de noeuds régulièrement espacés, vous devez programmer les points droits après les noeuds à la française. Voir la section Combiner un motif page 74.67

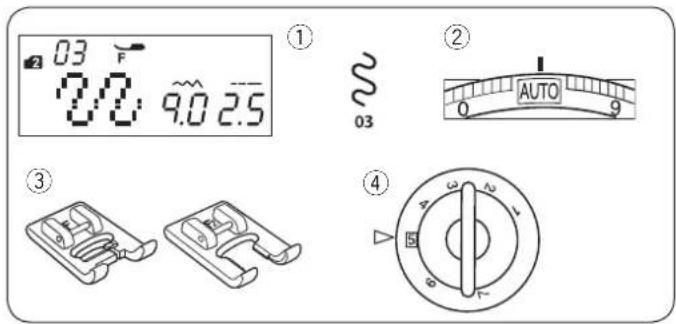

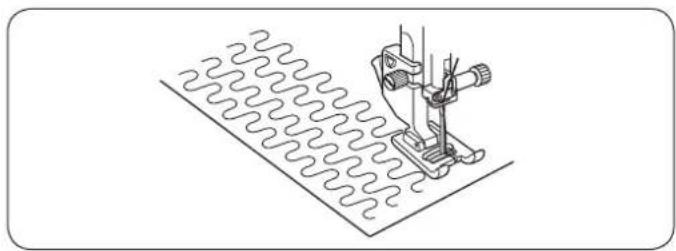

Piquetis Réglages de la machine q Motif: MODE 2: 03 w Tension du l: AUTO e Pied-de-biche: Pied pour point satin F ou pied à fourche ouverte pour point passé F2 r Pression du pied: 5

• Les motifs de points (mode 2) peuvent également être utilisés. Le point piquetis pré-programmé est la méthode la plus simple et la plus efcace pour quilter de petites surfaces. Placez une couche de quilt et cousez. Points fermoirs Réglages de la machine q Motif: MODE 2: 06 w Tension du l: AUTO e Pied-de-biche: Pied pour point satin F r Pression du pied: 5 Vous pouvez refermer les couches de quilt en utilisant un point fermoir. Sélectionnez le motif de point 06 (mode 2). Appuyez sur la touche mémoire. Sélectionnez le motif L.S (motif 87 (mode 2)). Commencez à coudre. La machine coud un point fermoir et un point d'arrêt avant de s'arrêter automatiquement. Quilting en piqué libre (1) Réglages de la machine q Motif: MODE 1: 04S w Tension du l: AUTO e Pied-de-biche: Pied de quilting convertible en piqué libre QB-S r Pression du pied: 5 t Griffe d'entraînement: Abaissée Fixez le pied pour quilting convertible en piqué libre Fixez la plaque aiguille pour points droits (voir page 16). Desserrez les vis et retirez le porte-pied. Fixez le pied pour quilting convertible en piqué libre à la barre d'appui et ajustez bien les vis à l'aide du tournevis. Placez le tissu sous le pied. Ajustez la hauteur du pied en tournant l'écrou cylindrique jusqu'à ce que la base du pied efeure à peine la surface du tissu. q Vis de xation w Barre d'appui e Écrou cylindrique68

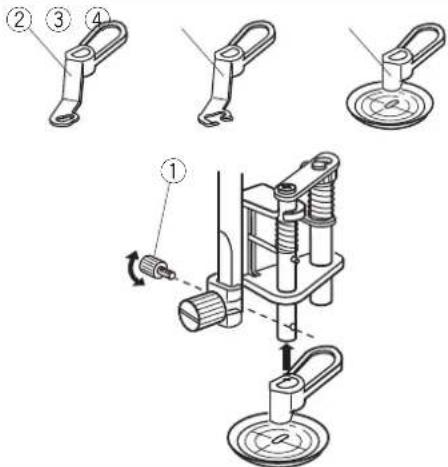

Changement du pied-de-biche Ce pied est fourni avec le pied à fourche fermée attaché. Il est cependant convertible en pied à fourche ouverte et en pied à vue dégagée. Pour changer le pied, relevez le pied et tournez l'écrou cylindrique pour amener le pied jusqu'à sa position la plus basse. Enlevez la vis et retirez le pied à fourche fermée. Fixez le pied de votre choix et maintenez-le en place à l'aide de la vis. Ajustez la hauteur du pied (voir page 67). q Vis de xation w Pied à fourche fermée e Pied à fourche ouverte r Pied tournant Quilting en piqué libre (2) Réglages de la machine q Motif: MODE 1: 01, 01S, 04, 04S, 11, 12 w Tension du l: AUTO e Pied-de-biche: Pied à repriser PD-H r Pression du pied: 5 t Griffe d'entraînement: Abaissée REMARQUE: Un message s'afche lorsque vous démarrez la machine avec la griffe d'entraînement en position basse. Recommencez à coudre pour continuer votre couture. La procédure de couture est identique à celle du quilting en piqué libre (1) (voir plus haut). Couture Bâtissez ou épinglez les couches de quilt. Tracez un motif de quilting sur le dessus du tissu à l'aide d'un marqueur à encre lavable. Cousez à vitesse moyenne tout en guidant les couches de quilting avec vos mains. Déplacez les couches de quilting de 3 mm (1/8˝) ou moins par point.

Ne sélectionnez aucun motif autre que le point droit avec la position aiguille à gauche lorsque le pied à fourche ouverte ou à fourche fermée est attaché. Ne déplacez pas les couches de quilting vers vous lorsque le pied à fourche ouverte est attaché.69

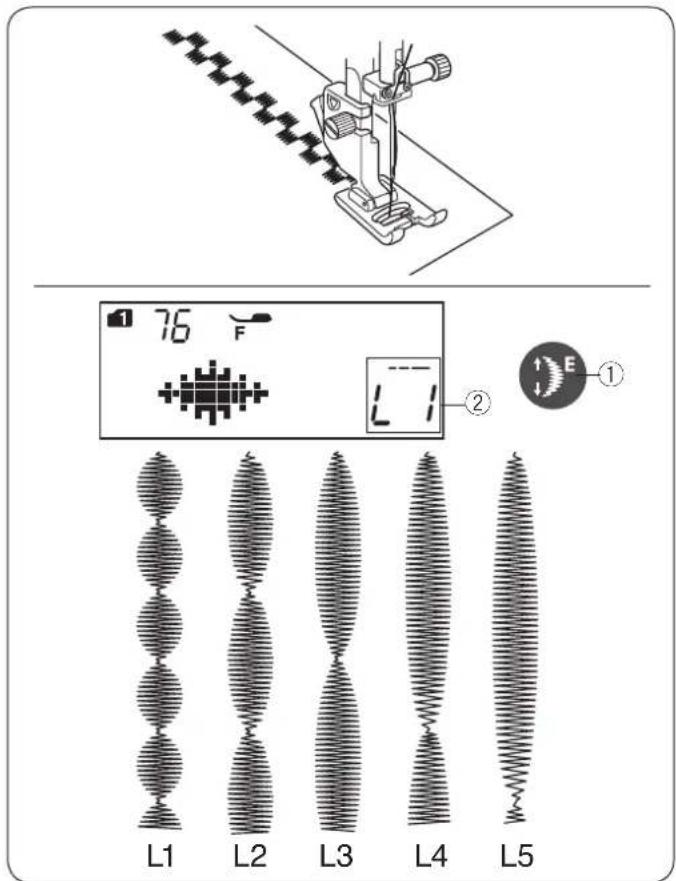

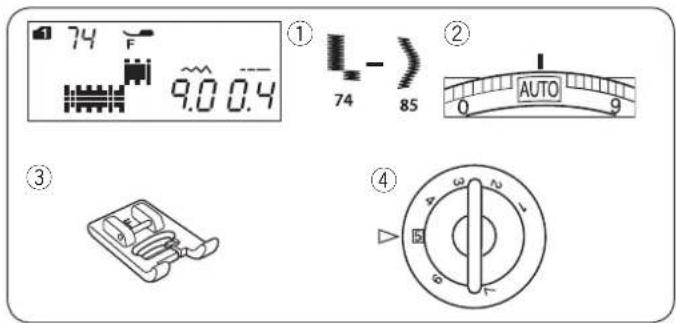

Points satin Réglages de la machine q Motif: MODE 1: 74−85 w Tension du l: AUTO e Pied-de-biche: Pied pour point satin F r Pression du pied: 5 Les 74-85 motifs peuvent être allongés jusqu’à 5 fois leur taille d’origine tout en maintenant la densité du point inchangée. Rapport d’élongation Exemple: Motif numéro 76 (mode 1) Sélectionnez le motif numéro 76 (mode 1). Appuyez sur la touche d’élongation pour sélectionner le rapport d’extension de votre choix. Le rapport d’élongation est indiqué en multiples de la longueur du motif original ; L1 (motif original) à L5. q Touche d’élongation w Rapport d’élongation La longueur de point et la largeur peuvent également être modiées. Points matelassés d’aspect “fait à la main” Réglages de la machine q Motif: MODE 2: 36, 37 w Tension du l: 6−8 e Pied-de-biche: Pied pour point satin F r Pression du pied: 5 Les motifs 36 et 37 en mode 2 sont des points spéciaux de matelassage qui ont un aspect identique à celui d’un ouvrage exécuté à la main. Utilisez un l nylon transparent pour l’aiguille et du l à coudre ordinaire pour la canette. Le l de canette est tiré à l’endroit du tissu et les points semblent avoir été exécutés à la main.70

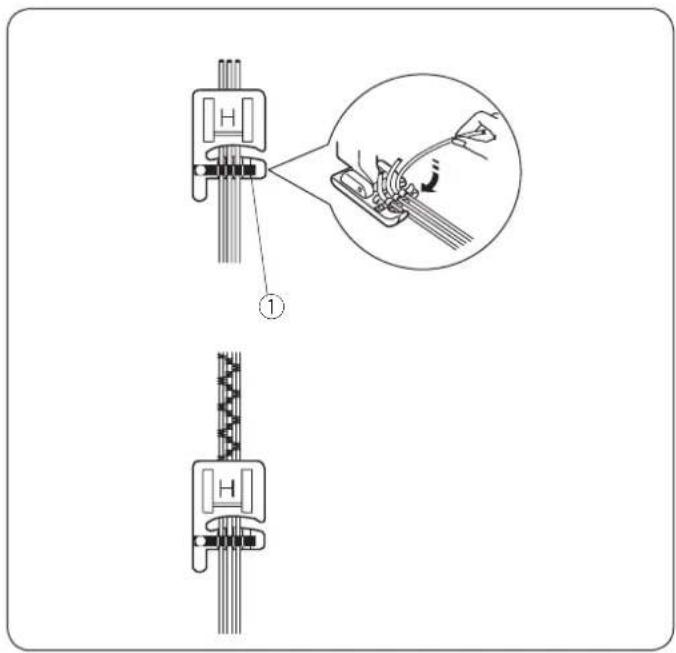

Introduisez 3 cordonnets sous le ressort du pied, puis tirez-les sous le pied vers l’arrière. q Ressort Cordage (cordonnets à trois ls) Réglages de la machine q Motif: MODE 1: 75 w Tension du l: AUTO e Pied-de-biche: Pied pour cordonnets multiples H r Pression du pied: 5 Maintenez les trois cordonnnets parallèles pour que la couture soit uniforme et de façon à coudre par-dessus les brins. Piquez lentement et régulièrement, Cordage (cordonnet à un l) Réglages de la machine q Motif: MODE 1: 11 w Tension du l: AUTO e Pied-de-biche: Pied pour cordonnets multiples H r Pression du pied: 5 Introduisez un cordonnet sous le ressort du pied, puis tirez-le sous le pied vers l’arrière (utilisez la fente centrale du ressort). Sélectionnez le motif 11 (utilitaire), puis diminuez la largeur de point et cousez.71

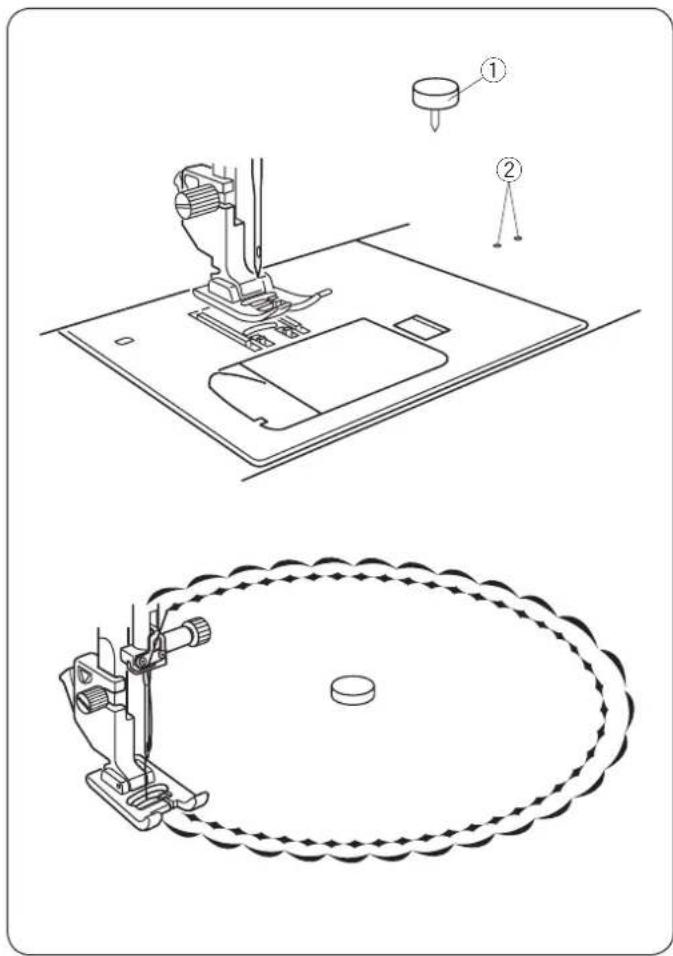

Couture circulaire Le point pivot pour couture circulaire s’insère dans le bras libre et fait fonction de pivot, permettant ainsi de réaliser des courbes et cercles parfaits pour les napperons ou festons de grande taille. Utilisez des points utilitaires ou décoratifs. Sélectionnez un point décoratif. Pliez le tissu en quatre pour déterminer son centre. Percez le centre du tissu avec le point pivot. Insérez le point pivot dans le trou du bras libre. Abaissez le pied-de-biche, puis commencez à coudre. Aplanissez le tissu manuellement de manière uniforme, en partant du centre vers le devant du pied. q Point pivot pour couture circulaire w Points de pivotement REMARQUE: Les tissus ns à moyennement épais nécessitent un stabilisateur an de réaliser un cercle ou une courbe convenable.72 Couture avec aiguille double Les points de couture courants et décoratifs illustrés à gauche peuvent être réalisés avec un aiguille double. Remplacez l'aiguille avec l'aiguille double fournie avec les accessoires standards.

Éteignez la machine au moyen de l'interrupteur d'alimentation ou appuyez sur la touche de verrouillage avant de changer l'aiguille. N'utilisez pas d'autres aiguilles doubles que celles incluses avec les accessoires standards, dans le cas contraire il se peut que l'aiguille vienne heurter la plaque aiguille, le pied ou le crochet, et se brise. q Touche de verrouillage

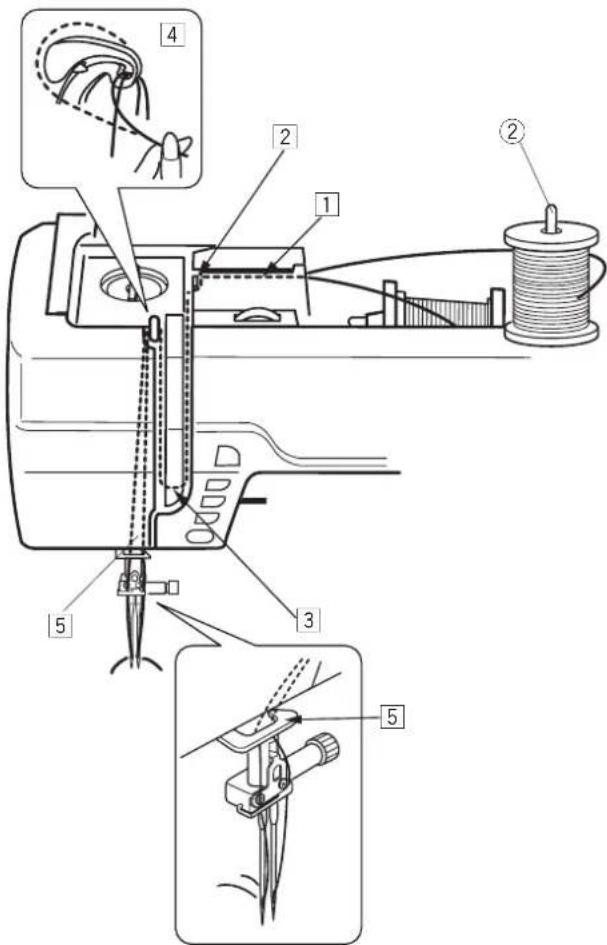

MODE 1 MODE 2 Insérez tige porte-bobine supplémentaire dans le trou situé dans le pied du compartiment de rangement. Placez une bobine de l sur tige porte-bobine supplémentaire et xez la bobine au moyen du porte-bobine. w Tige porte-bobine supplémentaire Tirez les deux ls de la bobine et passez-les à travers les points d'enlage z à b. Assurez-vous que les deux extrémités de ls de la bobine ne s'emmêlent pas. REMARQUE: L'enlage des points z à b est identique à celui d'une aiguille simple (voir page 22). Faites glisser l'un des ls à travers le guide de l de la barre d'aiguille par la gauche, et l'autre par la droite. Enlez les aiguilles de l'avant vers l'arrière. REMARQUE: L'enle-aiguille ne peut pas être utilisé avec une aiguille double.73

En nissant la couture avec la double aiguille, pressez le bouton de la fonction aiguille double, l’icône de l’aiguille double s’illumine. Changez la double aiguille par une aiguille simple. Eteignez la machine ou verrouillez la machine avant de remplacer l’aiguille. REMARQUES:

• Lorsque vous cousez des motifs en utilisant l'aiguille double, testez les points avant de les appliquer sur le vêtement.

• Utilisez le pied zigzag A ou le pied pour point satin F pour les coutures à aiguille double.

• Lorsque vous changez la direction de la couture, relevez l'aiguille et le pied-de-biche, puis faites pivoter le tissu.

• Quand vous choisissez des motifs qui ne sont pas prévus pour la couture avec aiguilles jumelées et que vous appuyez sur le bouton aiguilles jumelées, le repère aiguilles jumelées clignote sur l’afchage LCD et le signal d’avertissement retentit.

• Les motifs ne peuvent pas être mémorisés en mode aiguilles jumelées.

• Utilisez le coupe-l qui se trouve sur la plaque frontale lorsque vous recoupez les ls.

• Utilisez des ls ns #60 ou d’un numéro plus grand pour la couture avec aiguilles jumelées. Les boutonnières et les points spéciaux, tels que le point de reprise ou l’œillet, ainsi que le monogramme ne peuvent pas être sélectionnés. r Touche d’aiguille double t Icône d’aiguille double y Largeur maximum (3,0) Sélectionnez le motif de votre choix qui soit adapté à la couture avec aiguille double. Appuyez sur la touche aiguille double. Une icône aiguille double s'afche sur l'écran LCD, tout comme la largeur maximum de point autorisée qui est limitée à 3,0 mm. La position de l’aiguille des points droits est limitée entre 3,0 et 6,0.74

PROGRAMMATION D'UNE COMBINAISON

DE MOTIFS Combinaison de motif Exemple: Programmation des motifs 79 et 81 (mode 1). REMARQUE:

• Les motifs de groupes, lettres et numéros différents peuvent également être programmés.

• Vériez l'équilibrage de la tension en effectuant une couture test. Il se peut qu'il soit nécessaire d'ajuster la tension manuellement lors de la couture d'une combinaison de motifs.

c Sélectionnez le motif 81 (mode 1). z Sélectionnez le motif 79 (mode 1). x Appuyez sur la touche mémoire. v Appuyez sur la touche mémoire ou sur la touche de conrmation. b Commencez à coudre. La combinaison des motifs 79 et 81 est cousue en continu. REMARQUE: Si vous appuyez sur le bouton de noeud automatique pendant la couture, la machine coud jusqu'à la n du motif en cours, coud des points d'arrêt, puis s'arrête automatiquement. q Bouton de noeud automatique75

Programmation d'un point d'arrêt automatique Exemple: Programmation des motifs 76 (mode 1) et d'un point d'arrêt automatique. La machine coud le motif et le point d'arrêt automatique avant de s'arrêter automatiquement. z Sélectionnez le motif 76 (mode 1). x Appuyez sur la touche mémoire. c Sélectionnez le motif « L.S » (motif 87 (mode 1)). q Témoin de verrouillage automatique v Commencez à coudre. Le motif 76 et 87 (le point d'arrêt automatique) sont cousus automatiquement. Le point d'arrêt automatique est cousu au début et à la n du motif de point. w Point d'arrêt automatique REMARQUE: Le point d’arrêt au début q est pré-programmé.76

Programmation de la coupe automatique du l Pour couper automatiquement les ls une fois la couture de la combinaison de motifs terminée, appuyez sur la touche de coupe automatique des ls après avoir programmé la combinaison de motifs. Le témoin du coupe-l s'afche sur l'écran LCD et se met à clignoter. q Témoin du coupe-l z Sélectionnez le motif 79 (mode 1). x Appuyez sur la touche mémoire. c Sélectionnez le motif 81 (mode 1). v Appuyez sur la touche mémoire. b Appuyez sur la bouton du coupe-l. w Bouton coupe-l n Commencez à coudre. La machine coud la combinaison de motifs, le point d'arrêt automatique et coupe les ls, avant de s'arrêter automatiquement.77

Combinaison de motifs avec symétrie d'image Exemple: Le motif 79 (mode 1) et son image symétrique z Sélectionnez le motif 79 (mode 1). x Appuyez sur la touche mémoire. c Sélectionnez le motif 79 (mode 1) de nouveau. Appuyez sur la touche image miroir. q Témoin de image miroir v Appuyez sur la touche mémoire. b Commencez à coudre. La machine coud la combinaison de motifs en boucle.78 z x

Reprise d’un motif depuis le début Si vous devez vous arrêter de coudre au milieu d'un motif et souhaitez recommencer sa couture, appuyez sur la touche de reprise à zéro pour coudre le motif depuis le début. Exemple: Motif 76 (mode 1) z Sélectionnez le motif 76 (mode 1). Commencez à coudre. x Arrêt de la couture. q Position d'arrêt c Appuyez sur la touche de reprise à zéro. w Touche de reprise à zéro v La couture démarre au début du motif. Reprise d’une combinaison de motifs depuis le début Si vous devez interrompre la couture au milieu d'une combinaison de motifs et que vous souhaitez reprendre la couture à partir du motif incomplet, appuyez sur la touche de reprise à zéro pour sélectionner le motif à partir duquel vous souhaitez démarrer. Exemple: Combinaison des motifs 76, 79 et 80 (mode 1) z Programmez la combinaison des motifs 76, 79 et 80 (mode 1). Commencez à coudre. x Arrêt de la couture. Le numéro d'ordre de couture s'afche sur l'écran LCD. q Position d'arrêt w Ordre de couture c Appuyez sur la touche de reprise à zéro. Le numéro va compter à rebours et le point d'image va s'afcher chaque fois que vous appuyez sur la touche de reprise à zéro. Sélectionnez le motif de point à partir duquel vous souhaitez démarrer. e Touche de reprise à zéro v Appuyez sur la bouton marche/arrêt (Star/Stop). La couture démarre à partir du numéro du motif de point programmé.79

Points de transition Les motifs de point 38 à 42 (mode 2) sont des points de transition qui sont utilisés pour insérer des points droits à la suite d'un motif de point. Exemple: Combinaison du motif 47 (mode 1) et du motif 40 (mode 2). z Sélectionnez le motif 47 (mode 1). x Appuyez sur la touche mémoire. c Sélectionnez le motif 40 (mode 2). v Appuyez sur la touche mémoire. b Commencez à coudre. Deux séries de points droits sont ajoutées au motif 47. q Point de transition REMARQUE: Le numéro à droite de l'illustration du point indique le nombre de points à insérer. La longueur de point et la position de piqué de l'aiguille des motifs 38, 39 et 41 (mode 2) sont indépendantes de celles des motifs combinés. Les motifs 40 et 42 (mode 2) héritent de la longueur de point et de la position de piqué de l'aiguille du motif précédent au sein de la combinaison de motifs programmée. Utilisez les motifs 38 ou 39 (mode 2) avec des points satin. q Motif 38 w Motif 39 Utilisez le motif 41 (mode 2) si vous souhaitez ajouter des points droits extensibles. REMARQUE: Les points de raccord numéro 40 et numéro 42 (mode 2) ne peuvent pas être sélectionnés individuellement. Effectuez les points de raccord après un motif de point.80

Utiliser un motif 86 (espace vide) en mode 1 ou 2 si vous souhaitez insérer un écart entre les motifs de points. w Espace vide81 z x

Monogrammes Sélection d’un style de lettre Dans les modes 3, 4, 5 et 6 vous pouvez programmer du texte en saisissant le numéro d’alphabet. Mode 3: Alphabets/numéro/symbole Mode 4: Lettres européennes accentuées Mode 5: Caractères russes Mode 6: Monogramme 9 mm (majuscule et lettre de nombre seulement) Programmation d’un monogramme Exemple: Pour programmer « R&B » z Appuyez 2 fois sur la touche mode pour entrer en mode 3. x Sélectionnez le motif 28. c Appuyez sur la touche mémoire. v Sélectionnez le motif 63. b Appuyez sur la touche mémoire. n Sélectionnez le motif 12. m Appuyez sur la touche mémoire. , Appuyez sur la touche du coupe-l automatique. Le témoin de découpe s’afche alors. . Appuyez sur la bouton marche/arrêt (Start/Stop). La machine coud « R&B », coupe les ls, puis s'arrête automatiquement.82

Réduction de la taille des lettres Pour réduire la hauteur de la typographie d'environ 2/3 par rapport à sa taille initiale, sélectionnez la typographie à l'aide de la touche d'édition , puis appuyez sur « » sur la touche de réglage de la largeur du point. REMARQUE: La taille d'un monogramme de 9 mm (mode 6) ne peut pas être réduite. Espacement Pour entrer dans l'espace monogrammes, sélectionnez le motif de point 97, 98 ou 99 dans les modes 3, 4, 5 ou 6. q Motif 97:Petit espacement (2,5 mm) w Motif 98:Espacement moyen (3,5 mm) e Motif 99:Grand espacement (5,0 mm) Taille du monogramme La largeur du point du monogramme ne correspond pas à la taille réelle de caractère. Il s'agit d'une hauteur totale incluant l'avant et après bord. Pour coudre un monogramme d'une hauteur réelle de 9 mm (alphabet majuscule uniquement), appuyez 5 fois sur la touche mode pour entrer en mode 6. q Avant bord w Après bord83

Édition d’une combinaison de motifs Visualisation d'une longue combinaison L’écran LCD ne montre qu’un motif à la fois. Si l'intégralité de la combinaison ne s'afche pas, appuyez sur la touche d'édition pour visualiser le reste de la combinaison. Appuyez sur la èche droite « » q sur la touche d'édition an de déplacer le curseur e vers la droite. Appuyez sur la èche gauche « » w sur la touche d'édition pour déplacer le curseur e vers la gauche. REMARQUE: Les signes échés ( , ) r sur l'écran LCD indiquent que le reste de la combinaison se trouve dans cette direction. Une fois la couture démarrée, le curseur s'afche sous le premier motif et se déplace vers la droite pendant que vous cousez. Appuyez de nouveau sur la touche d'édition pour visualiser les motifs cachés ou pour éditer une combinaison de motifs. Le curseur clignote et peut être déplacé vers la position de votre choix. q Flèche vers la droite w Flèche vers la gauche e Curseur r Symboles échés84

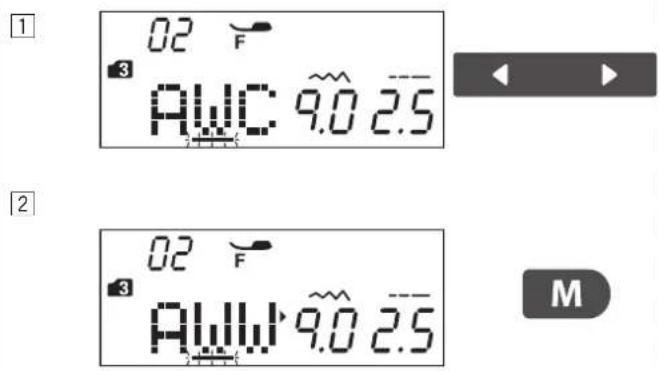

v Appuyez sur la touche mémoire pour mémoriser la nouvelle combinaison de motifs. REMARQUE: Lorsque vous maintenez la touche de suppression enfoncée, tous les motifs programmés sont effacés et l'afchage de l'écran LCD revient à l'afchage avant programmation. c Entrez « W ». Le motif « W » est inséré entre « A » et « C ». Suppression et insertion des motifs Exemple: Suppression du motif « B » et insertion de « W » à partir de « ABC ». z Appuyez sur la touche du curseur pour déplacer le curseur sous le motif « B ». x Appuyez sur la touche de suppression. Le motif « B » est supprimé. Copie d'un motif Exemple: Copie de « W ». z Appuyez sur la touche du curseur pour déplacer le curseur sous le motif à copier. x Appuyez sur la touche mémoire pour que « W » soit copié après le motif « W ».85 q w (A) (B) (C) (D) Ajustement uniforme du point La largeur et la longueur de point des motifs programmés peuvent être ajustées uniformément. Exemple 1: Ajustement de la largeur de point du motif programmé 52 (mode 2) et son image symétrique Déplacez le curseur à droite du dernier motif programmé. Appuyez sur la touche de réglage de la largeur du point pour ajuster la largeur du point. REMARQUE: La longueur du point peut être ajustée uniformément si les motifs programmés dans la même catégorie (points satin ou points extensibles) ont été programmés. La largeur du point pour le motif programmé est ajustée uniformément. q Largeur d'origine w Largeur ajustée uniformément Position de piqué de l'aiguille ajustée La position de piqué de l'aiguille des motifs programmés varie en fonction des combinaisons de motifs: (A) Uniée à gauche lorsque les motifs sont combinés avec une position de piqué d'aiguille à gauche et au centre. (B) Uniée à droite lorsque les motifs sont combinés avec une position de piqué d'aiguille au centre et à droite. (C) Uniée au centre lorsque les motifs sont combinés avec une position de piqué d'aiguille à gauche et à droite. (D) Uniée au centre lorsque les motifs sont combinés avec une position de piqué d'aiguille à gauche, à droite et au centre.86

Ajustement individuel du point La largeur et la longueur du point peuvent être ajustées individuellement pour chaque motif faisant partie d’une combinaison programmée. Exemple: Modication de la largeur du point d’un motif de la combinaison. REMARQUES: Pour visualiser les réglages du point pour chaque motif, déplacez le curseur sous le motif de votre choix puis appuyez sur la touche de réglage de la largeur ou de la longueur du point. Les réglages s'afchent en bas de l'écran LCD. Si vous appuyez sur la touche de réglage de la largeur ou de la longueur du point lorsque que le curseur se trouve à droite du dernier motif programmé, les ajustements individuels sont alors annulés et la procédure d'ajustement uniforme s'applique. z Sélectionnez le motif 76 (mode 1). Appuyez sur la touche mémoire. x Appuyez sur la touche mémoire de nouveau. c Appuyez sur le curseur pour déplacer le curseur sous le second motif. v Appuyez sur la touche de réglage de la largeur du point pour ajuster la largeur du point sur « 3,5 ». b Appuyez sur la touche start / stop. La machine coud la combinaison de motifs. La largeur du point pour le second motif dans la combinaison de motifs est ajustée.87

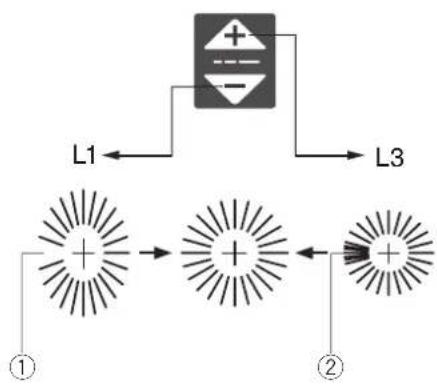

Correction des motifs de points déformés Le résultat obtenu après couture des motifs de points peut varier en fonction des conditions de couture, comme la vitesse de couture, le type de tissu, le nombre de couches etc. Effectuez toujours un test de couture sur une chute du tissu que vous souhaitez utiliser. En cas de déformation des motifs à points extensibles, des monogrammes, ou des boutonnières extensibles, corrigez-la avec la molette d'équilibrage de l'entraînement. Réglez la molette d'équilibrage de l'entraînement sur la position neutre pour une couture standard. q Molette d'équilibrage de l'entraînement w Position neutre REMARQUE: Repositionnez la molette d'équilibrage de l'entraînement en position neutre une fois la couture terminée. Motif à points extensibles Exemple: Motif 08 (mode 2) Si le motif est compressé, tournez la molette d'équilibrage de l'entraînement vers « + ». Si le motif est étiré, tournez la molette d'équilibrage de l'entraînement vers « - ». Lettres et chiffres Exemple: Motif 08 (mode 3) Si le motif est compressé, tournez la molette d'équilibrage de l'entraînement vers « + ». Si le motif est étiré, tournez la molette d'équilibrage de l'entraînement vers « - ». Équilibrage des points des boutonnières extensibles Exemple: Motifs 29 (mode 1) Si la rangée de points de droite est plus dense, tournez la molette vers « + ». Si la rangée de points de gauche est plus dense, tournez la molette vers « - ».88

Éteignez la machine au moyen de l'interrupteur et débranchez-la avant de la nettoyer. Nettoyage de la zone du crochet Nettoyez la zone du crochet au moins une fois par mois. Éteignez la machine au moyen de l’interrupteur et débranchez-la. Retirez la plaque aiguille (voir page 16). Retirez l'aiguille et le pied-de-biche. REMARQUE: Ne démontez pas la machine de quelque façon que ce soit hormis celle expliquée dans cette section. z Retirez la canette et le porte-canette. q Porte-canette x Nettoyez le porte-canette à l'aide du pinceau de nettoyage. Nettoyez la griffe d'entraînement et l'outil coupe-l automatique à l'aide du pinceau de nettoyage. w Pinceau de nettoyage e Griffe d'entraînement r Outil coupe-l automatique c Nettoyez la navette du crochet à l'aide d'un chiffon doux. t Chiffon doux v Insérez le porte-canette de façon à ce que le bouton se place à côté de la butée dans la navette du crochet. Insérez la canette. Fixez la plaque aiguille, le pied-de-biche et l'aiguille. y Bouton u Butée89

Nettoyage de l'intérieur du guide-l Nettoyez l'intérieur de la plaque du guide-l située sous le couvercle supérieur au moins une fois par mois. z Retirez le l d'aiguille et retirez la plaque du guide-l en exerçant une force sufsante pour que cette dernière se décroche. q Plaque du guide-l x Retirez les peluches et la poussière de la brosse qui se trouve sur la partie inférieure de la plaque du guide-l au moyen du pinceau de nettoyage. w Brosse située sur la plaque du guide-l c Nettoyez la zone située autour et sous la feuille de pré- tension à l'aide du pinceau de nettoyage. e Feuille de pré-tension v Positionnez la plaque du guide-l sur la machine en insérant les tenons dans les encoches. Poussez la plaque du guide-l vers le bas an qu'elle s'enclenche dans son emplacement. r Tenon90 Problèmes et messages d’alerte Si une alarme sonore retentit et un message d’avertissement s’afche sur l’écran LCD, suivez les conseils ci-dessous. Témoin d’avertissement Cause Essayez ceci Attendez au moins 15 secondes avant de redémarrer. Retirez les ls emmêlés autour du levier compensateur, de la navette du crochet et du mécanisme du coupe-l automatique. L’aiguille double est enfoncée lorsque la clé de signature de l’aiguille jumelée s’afche sur l’écran LCD. Remplacez l’aiguille jumelée avec une aiguille simple et appuyez sur la touche aiguille double. La machine démarre sans que le pied-de-biche ne soit abaissé. La machine s’arrête si le pied-de-biche est relevé en cours de couture. Abaissez le pied-de-biche et démarrez la machine. Abaissez le pied-de-biche et redémarrez la machine. L’axe du bobineur se déplace vers la droite. Déplacez l’axe du bobineur vers la gauche pour piquer. La machine s’arrête si la boutonnière est cousue sans que le levier sensor pour boutonnière ne soit abaissé. Abaissez le levier de la boutonnière et redémarrez la machine. La touche de l’aiguille double est enclenchée lorsqu’un motif qui n’est pas compatible avec une couture à aiguille double est sélectionné. Sélectionnez le motif adapté à la couture avec aiguille double. La machine est démarrée sans que la griffe d’entraînement ne soit abaissée alors que le point de bâti ou la couture d’un bouton ont été sélectionnés. Abaissez la griffe d’entraînement. La machine est démarrée avec la griffe d’entraînement abaissée. Relevez la griffe d’entraînement. La machine est démarrée sans plaque à aiguille. Fixez la plaque aiguille. Remplacez la plaque aiguille. La machine est démarrée après une interruption liée à une surcharge.

1. Le bouton marche/arrêt (Start/Stop) est enclenché avec

la pédale connectée.

2. La pédale est en panne.

(Le signe de la pédale continue à clignoter.) Déconnectez la pédale. Contactez le centre de service ou le magasin où la machine a été achetée.91 (E1-E7) Témoin d’avertissement Cause Essayez ceci La machine ne fonctionne pas correctement en raison d’un problème survenu dans le circuit de commande. Contactez le centre de service ou le magasin dans lequel la machine a été achetée. La touche de symétrie de l’image est enfoncée lorsqu’un motif qui ne peut pas être inversé a été sélectionné. Sélectionnez un motif qui peut être inversé. Signal sonore L’alarme retentit lorsque: bip Utilisation normale. bip-bip-bip Opération invalide ou mauvais fonctionnement. biip L’erreur E1 - E7 est survenue. bip bi-bi-bi-biip La boutonnière est terminée.92 Cause

1. Le l de l’aiguille ne s’enle pas correctement.

2. La tension du l de l’aiguille est trop serrée.

3. L’aiguille est tordue ou émoussée.

4. L’aiguille n’est pas correctement insérée.

5. Le l de l’aiguille n’est pas positionné sous le pied-de-biche au

démarrage de la couture.

6. Le tissu est déplacé trop rapidement lorsque vous réalisez un quilting

7. Le l est emmêlé autour de la bobine.

1. Le l de la canette ne s’enle pas correctement dans le porte-canette.

2. Des peluches se sont accumulées dans le porte-canette.

3. La canette est endommagée et ne peut pas tourner librement.

1. L’aiguille n’est pas correctement insérée.

2. La vis du pince-aiguille est desserrée.

Le tissu est tiré vers l’avant lorsque vous utilisez un pied à fourche ouverte.

4. L’aiguille est trop ne pour le tissu que vous utilisez.

5. Vous utilisez un pied-de-biche qui n’est pas approprié.

1. L’aiguille n’est pas correctement insérée, est tordue ou émoussée.

L’aiguille et / ou les ls ne sont pas adaptés au travail de couture en cours.

3. Vous n’utilisez pas d’aiguille pour point extensible pour coudre des

tissus extensibles, délicats et synthétiques.

4. Le l de l’aiguille ne s’enle pas correctement.

5. Vous utilisez une aiguille de mauvaise qualité.

1. La tension du l de l’aiguille est trop serrée.

2. Le l de l’aiguille ne s’enle pas correctement.

3. L’aiguille est trop large pour le tissu que vous utilisez.

4. La longueur du point est trop longue pour le tissu.

5. La pression du pied n’est pas correctement ajustée.

6. Vous n’utilisez pas de stabilisateur pour coudre des tissus très ns.

1. La griffe d’entraînement est encombrée de poussières.

2. Les points sont trop ns.

3. La griffe d’entraînement n’est pas relevée après une couture avec griffe

d’entraînement baissée.

1. La tension du l de l’aiguille est trop lâche.

2. L’aiguille est trop épaisse ou trop ne pour le tissu.

1. La machine n’est pas branchée ou la pédale n’est pas connectée.

2. Le l s’est pris dans la navette du crochet.

3. Le pied-de-biche n’est pas abaissé.

1. La densité du point ne convient pas au tissu sur lequel vous êtes en train de

Vous n’avez pas utilisé d’entoilage pour un tissu extensible ou synthétique.

3. Le levier de la boutonnière n’est pas abaissé.

1. Le l s’est pris dans la navette du crochet.

Des peluches se sont accumulées dans la navette du crochet ou le porte-canette.

1. La pression du pied n’est pas adaptée pour les tissus sur lesquels vous

êtes en train de coudre.

1. Le l est trop épais pour le coupe-l automatique.

2. Des ls se sont pris dans le mécanisme du coupe-l.

1. La plaque aiguille pour le point droit est en place.

2. Le motif est 40 ou 41 (mode 2) (points de saut).

1. La tension du l n’est pas équilibrée.

État Le l de l’aiguille casse. Le l de la canette casse. L’aiguille casse. Points sautés La couture fronce Le tissu n’est pas entraîné de façon régulière. Boucles sur les coutures La machine ne fonctionne pas. La couture des boutonnières ne s’effectue pas correctement. La machine est bruyante. Décalage des couches La coupe automatique du l n’a pas fonctionné. Le motif ne peut pas être sélectionné. Le l de l’aiguille apparaît sur la mauvaise face du tissu lorsque la largeur du point est supérieure à « 7,0 ». Référence Page 22 Page 12 Page 17 Page 17 Page 29 Page 68 Utilisez le porte-bobine. Page 21 Page 88 Changez la canette. Page 17 Page 17 Page 68 Page 17 Utilisez le pied approprié. Page 17 Page 17 Utilisez l’aiguille pour point extensible. Page 22 Changez l’aiguille. Page 12 Page 22 Page 17 Raccourcissez le point. Page 11 Appliquez un stabilisateur. Page 88 Allongez le point. Page 11 Page 12 Page 17 Page 6 Page 88 Page 10 Pages 50 Appliquez un entoilage. Page 48 Page 88 Page 88 Page 11 Page 7 Page 88 Page 33 Page 79 Page 12 Il n’est pas anormal qu’un faible bourdonnement se fasse entendre en provenance du mécanisme interne. Il se peut que l’écran LCD et l’emplacement des touches de fonctions chauffent après plusieurs heures d’utilisation continue. Résolution des problèmes858-850-040 (FR)
