Type de produit	Point d'accès WiFi intérieur dual band
Marque	TRENDnet
Modèle	TEW-821DAP
Normes sans fil	IEEE 802.11ac/n/g/b/a
Bandes de fréquence	2,4 GHz et 5 GHz
Débit maximal	AC1200 (jusqu'à 300 Mbps sur 2,4 GHz + 867 Mbps sur 5 GHz)
Ports	1 port LAN RJ45 (10/100/1000)
Alimentation	Adaptateur secteur 12V DC 1A ou PoE IEEE 802.3af (classe 1)
Consommation électrique	Max. 12W
Sécurité sans fil	WPA2-PSK (AES), WPA-PSK, WEP
Gestion	Interface web HTTP, assistant de configuration, contrôleur WiFi optionnel (TEW-WLC100)
Montage	Au plafond ou au mur (plaque de montage et protège-câble inclus)
Contenu de la boîte	Point d'accès, guide d'installation rapide, câble réseau 1,5 m, adaptateur secteur, plaque de montage, protège-câble
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Certifications	CE, FCC, ISED, conforme aux normes IoT
Garantie	3 ans (selon le fabricant)

FOIRE AUX QUESTIONS - TEW821DAP TRENDNET

Comment configurer l'adaptateur réseau de mon ordinateur avec une adresse IP statique pour accéder au point d'accès ?

Sous Windows, appuyez sur Windows+R, tapez ncpa.cpl, faites un clic droit sur votre connexion réseau, propriétés, double-cliquez sur Internet Protocol Version 4 (TCP/IPv4), puis sélectionnez 'Utiliser l'adresse IP suivante' et saisissez par exemple 192.168.10.25 avec masque 255.255.255.0. Sous macOS, allez dans Préférences Système > Réseau, sélectionnez Ethernet, réglez Configurer IPv4 sur Manuellement et saisissez les mêmes valeurs.

Comment accéder à la page de gestion du point d'accès ?

Connectez votre ordinateur au point d'accès via un câble réseau, configurez une adresse IP statique (par exemple 192.168.10.25), puis ouvrez un navigateur et tapez http://tew-821dap ou http://192.168.10.100. Le nom d'utilisateur et mot de passe par défaut sont admin.

Comment réinitialiser le point d'accès aux paramètres d'usine ?

À l'aide d'un trombone, enfoncez et maintenez le bouton Reset à l'arrière de l'appareil pendant environ 15 secondes, puis relâchez. L'appareil redémarrera avec les paramètres par défaut : adresse IP 192.168.10.100, identifiant et mot de passe admin.

Comment modifier le mot de passe administrateur ?

Après vous être connecté à l'interface web, allez dans les Paramètres administrateur. Saisissez le nouveau mot de passe dans les champs 'Nouveau mot de passe' et 'Vérifier le mot de passe', puis cliquez sur Suivant. Il est fortement recommandé de changer le mot de passe par défaut.

Comment modifier le nom du réseau WiFi (SSID) et le mot de passe WiFi ?

Dans l'interface web, cliquez sur la bande WiFi souhaitée (2,4 GHz ou 5 GHz) puis sur 'Réseau WiFi'. Dans les profils actuels, cliquez sur Modifier. Vous pouvez changer le SSID et la clé de cryptage. N'oubliez pas de cliquer sur 'Enregistrer' puis sur 'Appliquer/Annuler les modifications' et 'Enregistrer et appliquer' pour valider.

Comment utiliser l'alimentation PoE ?

Le point d'accès est compatible IEEE 802.3af PoE. Vous pouvez utiliser un switch PoE ou un injecteur PoE (comme le TRENDnet TPE-113GI) pour fournir à la fois l'alimentation et les données via le câble Ethernet. Si vous n'avez pas d'équipement PoE, utilisez l'adaptateur secteur fourni.

Comment monter le point d'accès au plafond ou au mur ?

Fixez la plaque de montage au plafond ou au mur à l'aide des vis et ancrages fournis. Passez le câble réseau par la grande ouverture de la plaque, connectez-le au point d'accès, puis alignez les trous de fixation avec les clips de la plaque et tournez le point d'accès dans le sens horaire pour le verrouiller. Enfin, installez le protège-câble en l'encliquetant.

Comment trouver l'adresse IP actuelle de mon ordinateur ?

Sous Windows, ouvrez l'invite de commande (Windows+R, tapez cmd) et exécutez ipconfig /all. Sous macOS, allez dans Terminal et tapez ipconfig getifaddr en0 pour Ethernet ou en1 pour WiFi.

Que faire si je n'arrive pas à accéder à la page de gestion ?

Vérifiez que les câbles sont bien connectés et que les LED PWR, LAN, 2,4 GHz et 5 GHz sont allumées. Assurez-vous que votre ordinateur a une adresse IP statique dans le sous-réseau 192.168.10.x (ex: 192.168.10.25). Vérifiez qu'aucun autre appareil n'utilise l'adresse 192.168.10.100. Si le problème persiste, réinitialisez le point d'accès.

Le point d'accès est-il compatible avec un contrôleur WiFi centralisé ?

Oui, il peut être géré par les contrôleurs WiFi TRENDnet TEW-WLC100 (LAN) ou TEW-WLC100P (PoE). Reportez-vous au guide du contrôleur pour la configuration initiale.

MODE D'EMPLOI TEW821DAP TRENDNET

1. Avant de commencer
2. Références rapides
3. Installation et configuration du matériel

1. Avant de commencer

• TEW-821DAP • Guide d'installation rapide • Câble réseau (1.5 m / 5 pieds) • Adaptateur secteur (12V DC, 1A) - Plaque de montage et protège-câble

Préalables à l'installation

• Un ordinateur muni d'un port LAN réseau disponible et d'un navigateur
• Switch réseau avec un port LAN réseau disponible connecté au réseau existant

Équipement optionnel

• TRENDnet TPE-113GI (injecteur PoE) pour fournir l'alimentation et les données par Ethernet au point d'accès si aucun équipement PoE n'est disponible, tel par exemple un switch PoE.
• TRENDnet TEW-WLC100 (contrôleur LAN WiFi) ou TEW-WLC100P (contrôleur LAN WiFi PoE) pour la gestion et la surveillance centralisées de points d'accès multiples. (Remarque: si vous utilisez le TEW-WLC100 ou le TEW-WLC100P, veuillez vous référer au guide d'installation rapide fourni avec le contrôleur WiFi pour la configuration initiale avec votre point d'accès).
• Perceuse électrique/foreuse et un foret ou un tournevis Phillips pour la fixation

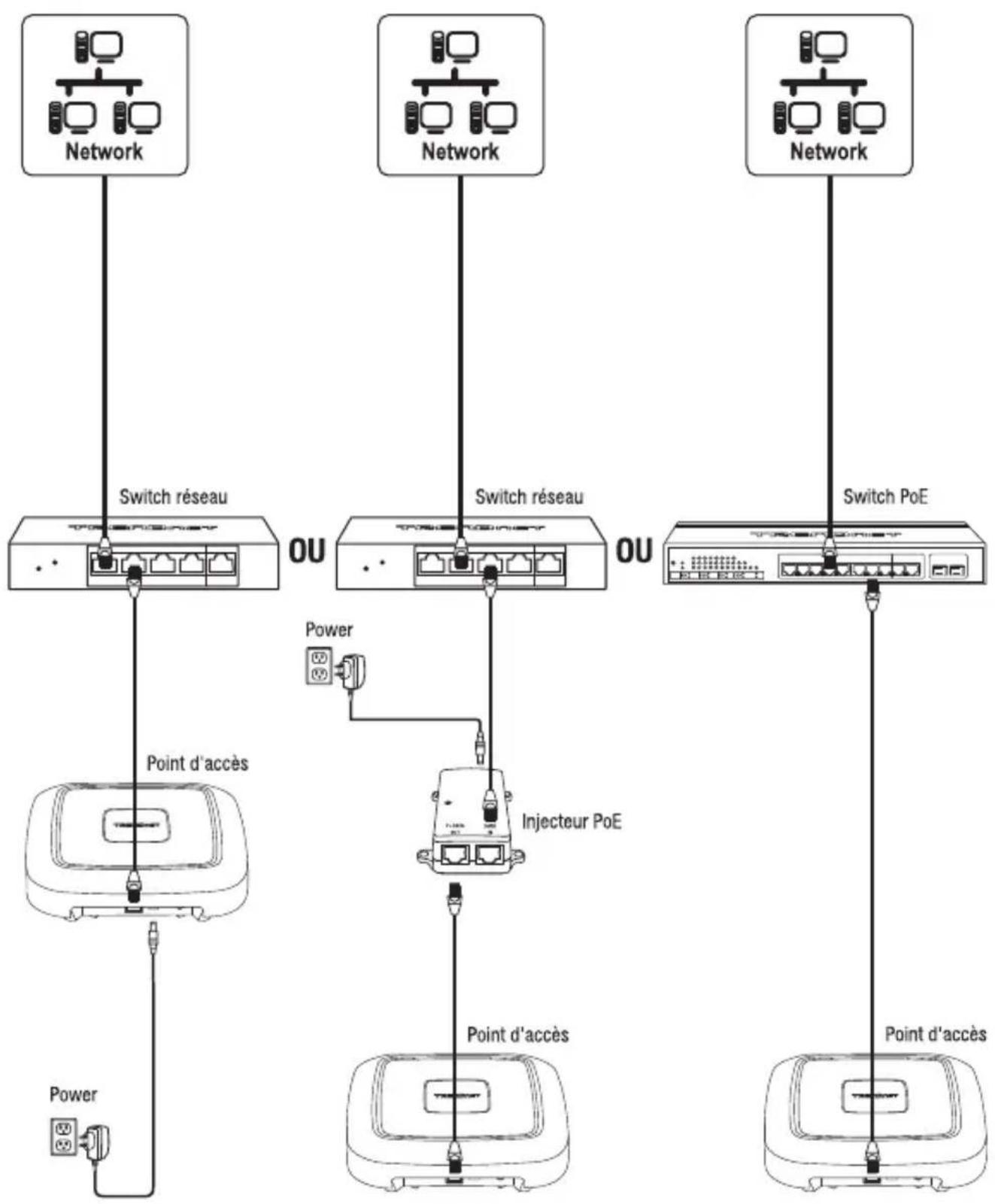

Remarque importante : Le point d'accès est conforme à la norme IEEE 802.3af Power over Ethernet (PoE) et peut être utilisé avec d'autres dispositifs conformes à la norme 802.3at ou 802.3af PoE tels que les switches PoE et les injecteurs PoE pour fournir l'alimentation et les données au point d'accès via le port LAN du réseau. Si aucun équipement d'alimentation PoE n'est disponible, l'adaptateur d'alimentation inclus peut être utilisé pour alimenter le point d'accès.

2. Référence rapides

Remarque: Par défaut, le nom du réseau sans fil/SSID et les paramètres de cryptage WiFi ont été préconfigurés pour votre commodité et se trouvent sur l'autocollant reprenant les paramètres WiFi préconfigurés ou sur l'étiquette de l'appareil située à l'arrière du point d'accès. Par défaut, la page de configuration de gestion des points d'accès est accessible via l'URL http://tew-821dap ou via l'adresse IP LAN par défaut http://192.168.10.100. Aux paramètres par défaut et à la configuration initiale, si le point d'accès est connecté à un réseau avec un serveur DHCP fournissant automatiquement les paramètres d'adresse IP, le point d'accès obtiendra les paramètres d'adresse IP du serveur DHCP du réseau et si aucun serveur DHCP n'est disponible, le point d'accès utilisera les paramètres d'adresse IP par défaut 192.168.10.100 / 255.255.255.0.

3. Installation et configuration du matériel

Remarque: Il est fortement recommandé de configurer le point d'accès avant le montage.

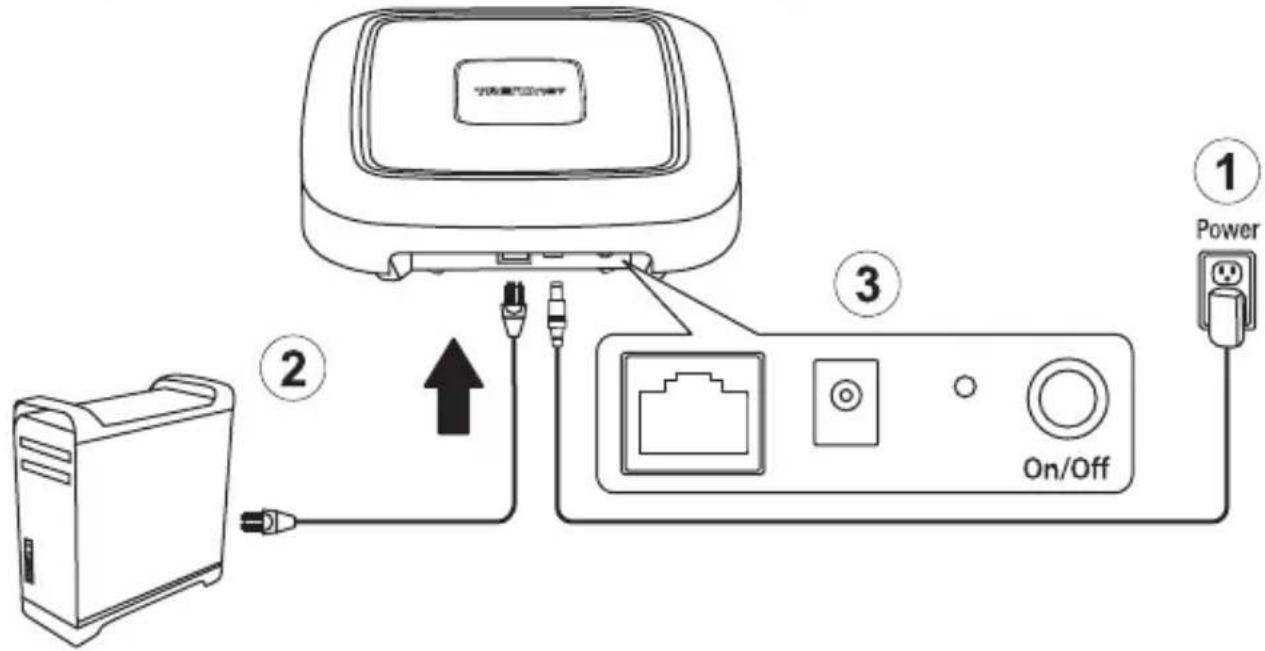

1. Connectez un câble réseau entre le port LAN réseau de votre point d'accès et votre ordinateur.
2. Connectez l'adaptateur secteur fourni entre une prise de courant et le port d'alimentation de votre Point d'accès.
3. Appuyez sur l'interrupteur Marche/Arrêt pour allumer le point d'accès.

1. Les LED alimentation (PWR), LAN, 2,4GHz et 5GHz s'allumeront afin d'indiquer que le point d'accès est prêt.

1. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.1. x (p. ex. 192.168.10.25) et un masque de sous-réseau de 255.255.255.0.

Remarque: Pour plus d'informations concernant l'assignation d'une adresse IP statique à l'adaptateur réseau de votre ordinateur, veuillez consulter le point Q1 de la dernière section du guide d'installation, « Conseils d'installation et de dépannage ».

1. Ouvrez votre navigateur Internet, tapez l'URL par défaut http://tew-821dap ou l'adresse IP par défaut http://192.168.10.100 du point d'accès WiFi dans la barre d'adresse, et appuyez sur Enter. L'adresse IP par défaut est 192.168.10.100.

http://tew-821dap

http://192.168.10.100

1. Sélectionnez votre langue dans la liste déroulante Langue et saisissez le nom d'utilisateur et le mot de passe, et cliquez sur Login (Identification). Par défaut:

Nom d'utilisateur: admin

Mot de passe : admin

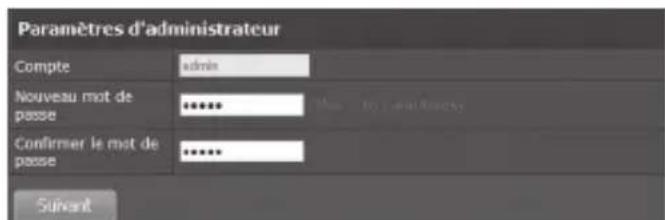

1. Pour modifier le mot de passe administrateur utilisé pour accéder à la page de configuration du point d'accès WiFi, dans la fenêtre Paramètres administrateur, saisissez le Nouveau mot de passe dans les champs Nouveau mot de passe et Vérifier le mot de passe, puis cliquez sur Suivant. Vos nouveaux paramètres de mot de passe seront appliqués et vous serez invité à vous connecter à la configuration du point d'accès en utilisant les nouveaux paramètres de mot de passe. Connectez-vous à la configuration du point d'accès à l'aide du nouveau mot de passe.

Remarque: Il est fortement recommandé de changer le mot de passe de configuration de votre point d'accès.

1. Pour configurer le nom/SSID de votre réseau WiFi et les paramètres de cryptage WiFi, cliquez sur la bande WiFi que vous souhaitez configurer (WiFi 2,4GHz ou WiFi 5GHz) et cliquez sur Réseau WiFi.

Remarque: Par défaut, le nom/SSID du réseau WiFi et le cryptage WiFi ont été préconfigurés pour votre commodité et se trouvent sur l'autocollant reprenant les paramètres WiFi ou sur l'étiquette de l'appareil située au dos du point d'accès. Si vous modifiez les paramètres WiFi, vous devrez vous connecter au point d'accès avec vos clients WiFi en utilisant les nouveaux paramètres.

1. Dans les Profils actuels, cliquez sur Modifier à côté de l'entrée activée.

1. Pour modifier le nom/SSID du réseau WiFi pour la bande WiFi sélectionnée, sous Paramètres WiFi, saisissez le nouveau nom dans le champ SSID. Cliquez sur Enregistrer au bas de la page pour enregistrer temporairement les paramètres.

Remarque : Le nom de réseau WiFi/SSID est le nom dont vos clients WiFi devront rechercher et découvrir lorsqu'ils se connectent au réseau WiFi de votre point d'accès.

1. Pour modifier la clé de cryptage WiFi de la bande WiFi sélectionnée, sous WPA, saisissez la nouvelle clé de cryptage dans le champ Clé prépartagée. Cliquez sur Enregistrer au bas de la page pour enregistrer temporairement les paramètres.

1. Dans le menu principal en haut à gauche, cliquez sur Appliquer/Annuler les modifications et sur Enregistrer et appliquer pour enregistrer et valider les changements de configuration.

Remarque importante: Les modifications de configuration dans la configuration de gestion Web du point d'accès ne sont pas appliquées tant que vous n'avez pas cliqué sur Enregistrer et appliquer de façon permanente sous Appliquer/Annuler les modifications. Cela vous permet d'effectuer plusieurs changements de configuration et d'appliquer plusieurs changements en même temps. S'il y a des changements en attente qui n'ont pas encore été sauvegardés de façon permanente, le bouton Appliquer/Annuler les modifications clignotera et le nombre de changements en attente qui n'ont pas encore été sauvegardés de façon permanente sera indiqué.

Enregistrer et appliquer

1. Pour configurer les paramètres d'adresse IP de votre point d'accès, cliquez sur Système et sur Paramètres IP.

Système

Assistant

Mode de fonctionnement

Paramètres IP

Paramètres Spanning Tree

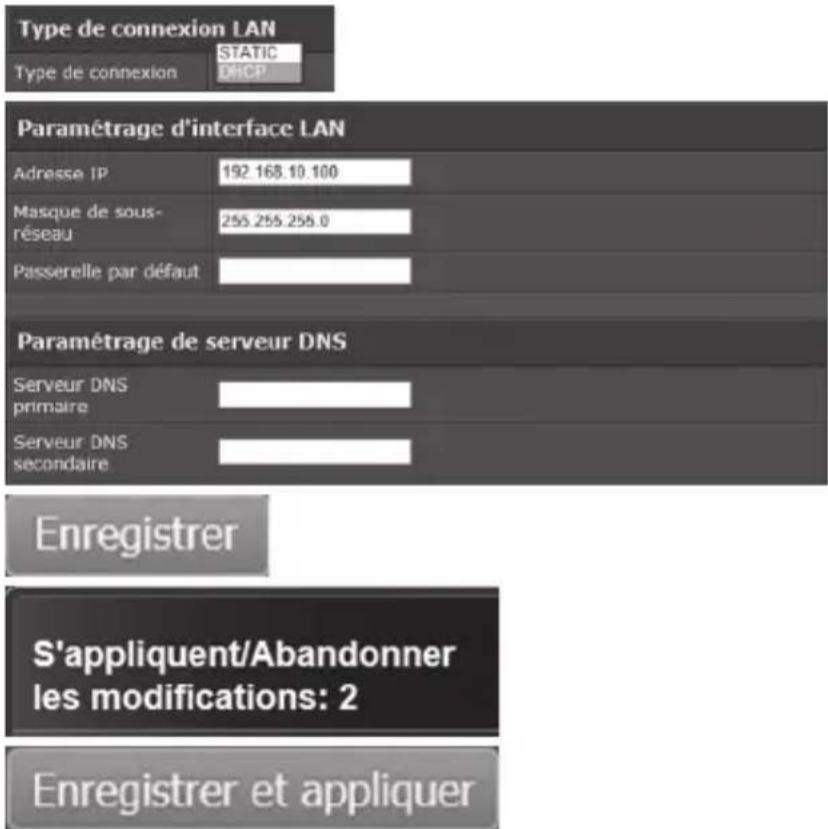

1. Sous Type de connexion LAN, cliquez sur la liste déroulante Types de connexion pour sélectionner soit DHCP (paramètres par défaut), soit STATIQUE. En sélectionnant DHCP, votre point d'accès obtiendra automatiquement les paramètres d'adresse IP d'un serveur DHCP sur votre réseau et en sélectionnant STATIQUE, vous pourrez assigner manuellement les paramètres d'adresse IP de votre point d'accès pour répondre aux exigences IP de votre réseau. Si vous sélectionnez STATIQUE, saisissez les nouveaux paramètres d'adresse IP dans les champs Adresse IP, Masque de sous-réseau, Passerelle par défaut et Serveur DNS primaire/secondaire. Une fois que vous avez terminé de configurer les paramètres d'adresse IP du point d'accès, cliquez sur Enregistrer au bas de la page pour enregistrer temporairement les paramètres. Pour enregistrer de façon permanente les changements de configuration, cliquez sur Appliquer/Annuler les modifications et sur Enregistrer et appliquer.

1. Après avoir terminé la configuration du point d'accès, reconfigurez l'adaptateur réseau de votre ordinateur en utilisant les paramètres originaux afin d'obtenir automatiquement les paramètres de l'adresse IP en utilisant le DHCP.

Remarque: Pour plus d'informations sur la reconfiguration de l'adaptateur réseau de votre ordinateur pour obtenir automatiquement les paramètres d'adresse IP en utilisant DHCP, veuillez consulter le point Q2 de la dernière section du guide d'installation, « Conseils d'installation et de dépannage ».

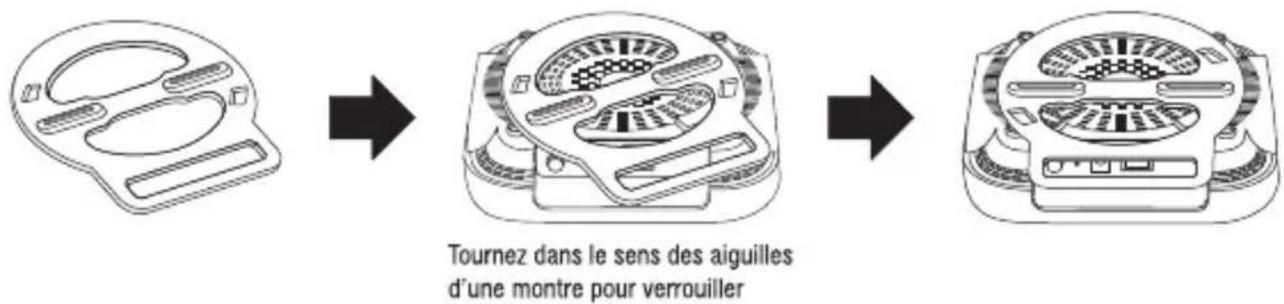

1. Pour installer le point d'accès, faites tout d'abord passer le câble réseau par la plus grande ouverture de la plaque de montage et installez la plaque de montage au mur ou au plafond désiré à l'aide des ancrages et des vis fournies. Installez la plaque de fixation avec les clips à l'opposé du mur ou du plafond. En cas de fixation murale, installez la plaque de fixation selon l'orientation correcte. Une fois la plaque de montage correctement installée, connectez le câble réseau au port LAN réseau du point d'accès, alignez les trous de fixation de ce dernier avec les clips de la plaque de montage et tournez le point d'accès dans le sens des aiguilles d'une montre pour le verrouiller en place. Enfin, installez le protège-câble en le glissant sur la plaque de montage jusqu'à ce qu'il s'enclenche en place.

Fixation au plafond

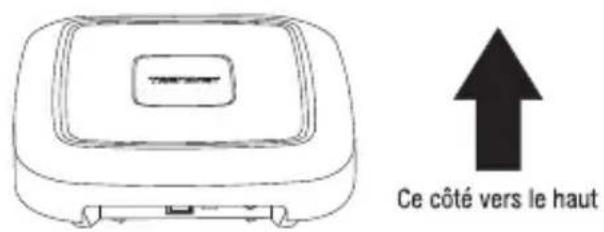

Plaque de fixation (orientation pour fixation murale)

Pour télécharger la dernière version du guide de l'utilisateur, veuillez vous rendre sur: http://www.trendnet.com/support et sélectionnez TEW-821DAP H/W : v2.0R dans la liste déroulante Téléchargement de produits.

Nom et adresse du fabricant

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

Détails du produit TEW-821DAP

Nom du produit: Point d'accès WiFi intérieur PoE dual band AC1200

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité EN 62368-1:2014

CEM EN 301489-1 V2.1.1 (2017-02) EN 55035:2017+A11:2020

EN 301489-17 V3.1.1 (2017-02) EN IEC 61000-3-2:2019

EN 55032:2015+A11:2020 (Class B) EN IEC 61000-3-3:2013+A1:2019

Spectre radio et santé EN 300328 V2.2.2 (2019-07)

EN 301893 V2.1.1 (2017-05)

Efficiency énergétique Regulation (UE) N° 1275/2008, N° 801/2013, (UE) 2019/1782

Ce produit est conforme aux directives suivantes.

Directives: Directive Basse Tension 2014/35/UE

Directive CEM 2014/30/UE

Directive écoconception pour la ErP 2009/125/CE

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 12 août, 2021

Nom: Sonny Su

Position: Vice-président de Technologie

Signature:

Q1: Comment configurer l'adaptateur réseau de mon ordinateur avec une adresse IP statique ?

Remarque: Veuillez noter que, bien que les procédures suivantes soient fournies en respectant les paramètres de l'adaptateur réseau de votre système d'exploitation comme directives générales, nous vous recommandons vivement de consulter directement le fabricant de votre ordinateur ou de votre système d'exploitation afin d'obtenir de l'assistance concernant la procédure exacte de configuration des paramètres réseau. Si vous rencontrez des difficultés, veuillez contacter le fabricant de votre ordinateur ou de votre système d'exploitation pour obtenir une assistance.

1. Sur votre clavier, enfoncez simultanément les touches Logo Windows + R pour lancer la boîte de dialogue Exécuter.
2. Dans la boîte de dialogue, tapez ncpa.cpl pour lancer la fenêtre Network Connections (Connexions réseau).
3. Faites un clic droit sur l'icône Local Area Connection (Connexion au réseau local) ou Ethernet, cliquez sur Properties (Propriétés) et double-cliquez sur Internet Protocol Version 4 (Protocole Internet version 4) (TCP/IPv4).
4. Cliquez ensuite sur Use the following IP address (Utiliser l'adresse IP suivante) et assignez une adresse IP statique à votre adaptateur réseau. Voir un exemple des paramètres d'adresse IP statique ci-dessous.

• Adresse IP: 192.168.10.25 • Masque de sous-réseau: 255.255.255.0

1. Cliquez sur OK. Les fenêtres TCP/IPv4 Properties (Propriétés TCP/IPv4) et Local Area Connection Properties (Propriétés de la connexion au réseau local).

1. Dans le menu déroulant Apple, sélectionnez System Preferences (Préférences système).
2. Cliquez sur l'icône Network (Réseau).
3. Dans le menu déroulant Location (Emplacement), sélectionnez Automatic.
4. Sélectionnez et visualisez votre connexion Ethernet.

- Sur MAC OS 10.4, dans le menu déroulant Show (Montrer), sélectionnez Built-in Ethernet (Ethernet intégré) et sélectionnez l'onglet TCP/IP.

- Sur MAC OS 10.5 et supérieur, dans la colonne de gauche, sélectionnez Ethernet.

1. Configurez le TCP/IP afin qu'il utilise une IP statique.

- Dans le menu déroulant Configure IPv4 (Configuration IPv4) ou Configure (Configuration), sélectionnez Manually (Manuellement) et assignez une adresse IP statique à votre adaptateur réseau. Cliquez ensuite sur le bouton Apply (Appliquer) ou Apply Now (Appliquer maintenant). Voir un exemple des paramètres d'adresse IP statique ci-dessous.

• Adresse IP: 192.168.10.25 • Masque de sous-réseau: 255.255.255.0

1. Il se peut que vous receviez un message vous invitant à redémarrer votre ordinateur afin d'appliquer les nouveaux paramètres d'adresse IP.

Q2: j'ai configuré l'adaptateur réseau de mon ordinateur avec une adresse IP statique, comment reconfigurer l'adaptateur réseau de mon ordinateur pour restaurer les paramètres par défaut et obtenir une adresse IP automatiquement en utilisant le DHCP ?

Remarque: Veuillez noter que, bien que les procédures suivantes soient fournies en respectant les paramètres de l'adaptateur réseau de votre système d'exploitation comme directives générales, nous vous recommandons vivement de consulter directement le fabricant de votre ordinateur ou de votre système d'exploitation afin d'obtenir de l'assistance concernant la procédure exacte de configuration des paramètres réseau. Si vous rencontrez des difficultés, veuillez contacter le fabricant de votre ordinateur ou de votre système d'exploitation pour obtenir une assistance.

1. Sur votre clavier, enfoncez simultanément les touches Logo Windows + R pour lancer la boîte de dialogue Exécuter.
2. Dans la boîte de dialogue, tapez ncpa.cpl pour lancer la fenêtre Network Connections (Connexions réseau).
3. Faites un clic droit sur l'icône Local Area Connection (Connexion au réseau local) ou Ethernet, cliquez sur Properties (Propriétés) et double-cliquez sur Internet Protocol Version 4 (Protocole Internet version 4) (TCP/IPv4).
4. Cliquez en suite sur Obtain an IP address automatically (Obtenir une adresse IP automatiquement) et sur Obtain DNS Server address automatically (Obtenir une adresse serveur DNS automatiquement).
5. Cliquez sur OK les fenêtres TCP/IPv4 Properties (Propriétés TCP/IPv4) et Local Area Connection Properties (Propriétés de la connexion au réseau local).

1. Dans le menu déroulant Apple, sélectionnez System Preferences (Préférences système).
2. Cliquez sur l'icône Network (Réseau).
3. Dans le menu déroulant Location (Emplacement), sélectionnez Automatic.
4. Sélectionnez et visualisez votre connexion Ethernet.
5. Sur MAC OS 10.4, dans le menu déroulant Show (Montrer), sélectionnez Built-in Ethernet (Ethernet intégré) et sélectionnez l'onglet TCP/IP.
6. Sur MAC OS 10.5 et supérieur, dans la colonne de gauche, sélectionnez Ethernet.
7. Configurez le TCP/IP afin qu'il utilise un IP statique.

- Dans le menu déroulant Configure IPv4 (Configuration IPv4) ou Configure (Configuration), sélectionnez Using DHCP et cliquez ensuite sur le bouton Apply (Appliquer) ou Apply Now (Appliquer maintenant).

1. Il se peut que vous receviez un message vous invitant à redémarrer votre ordinateur afin d'appliquer les nouveaux paramètres d'adresse IP.

Q3: J'ai saisi l'adresse IP http://192.168.10.100 dans la barre d'adresse de mon navigateur Internet, mais un message d'erreur m'informe que « La page ne peut être affichée ». Comment puis-je accéder à la page de gestion du Access Point WiFi ?

1. Vérifier soigneusement les connexions physiques de tous les câbles et des ports.
2. Assurez-vous que les voyants LED PWR/LAN/2.4GHz/5GHz sur le panneau avant du point d'accès sans fil sont allumés.
3. Assurez-vous que l'adaptateur réseau de votre ordinateur est bien configuré avec une adresse IP statique. (Voir Q1 pour les instructions relatives à l'attribution d'une adresse IP statique).
4. Assurez-vous que votre ordinateur est connecté au port LAN réseau du point d'accès et que la LED LAN est allumée.
5. Puisque l'adresse IP par défaut du point d'accès est 192.168.10.100, assurez-vous qu'aucun autre dispositif réseau n'a reçu la même adresse IP.

Remarque: Après avoir effectué toutes les vérifications ci-dessus, veuillez à nouveau tenter d'accéder à la page de gestion du point d'accès.

Q4: J'ai modifié l'adresse IP du point d'accès WiFi, mais je ne m'en souviens plus. Comment réinitialiser mon point d'accès WiFi pour récupérer les paramètres d'origine par défaut ?

A l'aide d'un trombone, enfoncez et maintenez le bouton de réinitialisation à l'arrière du point d'accès et relâchez-le après 15 secondes. L'adresse IP par défaut du point d'accès est 192.168.10.100. Le nom d'utilisateur et le mot de passe par défaut sont « admin ».

Q5: Comment trouver l'adresse IP actuelle de l'adaptateur réseau de mon ordinateur ?

Note: Veuillez noter que, bien que les procédures suivantes sont fournies en respectant les paramètres de l'adaptateur réseau de votre système d'exploitation comme directives générales, nous vous recommandons vivement de consulter directement le fabricant de

votre ordinateur ou de votre système d'exploitation afin d'obtenir de l'assistance concernant la procédure exacte de configuration des paramètres réseau. Si vous rencontrez des difficultés, veuillez contacter le fabricant de votre ordinateur ou de votre système d'exploitation pour obtenir une assistance.

Méthode de l'invite de commande

1. Sur votre clavier, enfoncez simultanément les touches Logo Windows + R pour lancer la boîte de dialogue Exécuter.
2. Dans la boîte de dialogue, tapez cmd pour lancer l'invite de commande.
3. Dans l'invite de commande, tapez ipconfig /all pour afficher les paramètres de votre adresse IP.

1. Rendez-vous dans votre dossier Applications et ouvrez Utilities (Utilitaires).
2. Double-cliquez sur Terminal pour lancer l'invite de commande.
3. Dans l'invite de commande, tapez ipconfig getifaddr pour afficher les paramètres de l'adresse IP filaire ou WiFi.

Remarque : en0 est en général l'Ethernet filaire et en1 est en général l'interface Airport WiFi.

Méthode graphique

1. Sur votre clavier, enfoncez simultanément les touches Logo Windows + R pour lancer la boîte de dialogue Exécuter.
2. Dans la boîte de dialogue, tapez ncpa.cpl pour lancer la fenêtre Network Connections (Connexions réseau).
3. Double-cliquez sur l'icône Local Area Connection (Connexion locale) et cliquez sur le bouton Details pour voir les paramètres de l'adresse IP actuelle.

Remarque: L'adaptateur réseau de l'ordinateur doit être désactivé et connecté pour voir les paramètres de l'adresse IP actuelle.

1. Dans le menu Apple, sélectionnez System Preferences (Préférences système).
2. Dans System Preferences (Préférences système), dans le menu View (Affichage), sélectionnez Network (Réseau).
3. Dans la fenêtre Network preferences (Préférences réseau), cliquez sur un port réseau (p. ex. Ethernet, AirPort, modem). Si vous êtes connecté, vous verrez les paramètres de votre adresse IP sous « Status: » (Statut).

Le présent appareil est conforme aux CNR d'ISED applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) le dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.

Le guide d'utilisation des dispositifs pour réseaux locaux doit inclure des instructions précises sur les restrictions susmentionnées, notamment :

(i) Les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux; (ii) le gain maximal d'antenne permis pour les dispositifs utilisant les bandes de 5 250 à 5 350 MHz et de 5 470 à 5 725 MHz doit être conforme à la limite de la p. i. r. e; (iii) le gain maximal d'antenne permis (pour les dispositifs utilisant la bande de 5 725 à 5 850 MHz) doit être conforme à la limite de la p. i. r. e spécifiée, selon le cas; (iv) lorsqu'il y a lieu, les types d'antennes (s'il y en a plusieurs), les numéros de modèle de l'antenne et les pires angles d'inclinaison nécessaires pour rester conforme à l'exigence de la p. i. r. e applicable au masque d'élévation, énoncée à la section 6.2.2.3, doivent être clairement indiqués.

Déclaration d'exposition aux radiations:

Cet équipement est conforme aux limites d'exposition aux rayonnements ISED établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à plus de 20cm entre le radiateur et votre corps.

Certifications

Le cordon d'alimentation de l'appareil doit être raccordé à une prise de courant avec mise à la terre.

Ce produit peut fonctionner dans les bandes 2,4 GHz et/ou 5 GHz, et est limité à une utilisation en intérieur uniquement lorsqu'il fonctionne dans les bandes 5,15-5,35 GHz dans les pays de l'UE et au Royaume-Uni (NI).
