Type de produit	Adaptateur d'antenne RFID
Marque	IFM
Modèle	E80392
Catégorie	Équipement RFID
Usage prévu	Accessoire pour têtes de lecture/écriture RFID rectangulaires
Compatibilité	ANT515, ANT516 et autres têtes rectangulaires
Montage	Sur métal ou à proximité ; distance minimale de 100 mm du métal
Fixation	Vis M3x6 (4 vis fournies ?) via trous de montage
Zone de détection	Augmentée ou diminuée selon le montage de l'accessoire
Réduction de portée sur métal	~20% à 5 mm, ~40% à 10 mm
Entretien	Sans maintenance ; nettoyage au chiffon sec
Sécurité	Ne pas utiliser près de carburants, gaz ou substances explosives
Réparabilité	Non réparable par l'utilisateur ; contacter ifm
Élimination	Respecter la réglementation nationale pour le recyclage
Normes et homologations	Déclaration de conformité UE sur documentation.ifm.com
Documentation	Notice complète disponible via QR code ou documentation.ifm.com

FOIRE AUX QUESTIONS - E80392 IFM

Comment monter l'E80392 sur une tête RFID ?

Placez la tête de lecture/écriture RFID dans la découpe de l'E80392 avec la face active orientée vers l'accessoire. Fixez-la avec deux vis M3x6. Retournez l'ensemble et fixez-le sur la surface via les trous de montage.

Quelles sont les têtes RFID compatibles avec l'E80392 ?

L'E80392 est conçu pour les têtes de lecture/écriture RFID rectangulaires comme les modèles ANT515 et ANT516 d'IFM. Il peut être compatible avec d'autres têtes de format similaire.

L'E80392 modifie-t-il la portée de détection ?

Oui, selon le montage, la zone de détection peut être augmentée ou diminuée. Par exemple, monté près du métal, la portée se réduit (20% à 5 mm, 40% à 10 mm du métal). Une distance d'au moins 100 mm du métal est recommandée.

Comment nettoyer l'E80392 ?

Utilisez un chiffon sec pour nettoyer l'appareil. Aucun produit chimique ou abrasif n'est nécessaire. L'appareil est sans maintenance.

L'E80392 peut-il être réparé par l'utilisateur ?

Non, l'appareil ne doit pas être ouvert. En cas de dysfonctionnement, contactez le fabricant ifm. Aucune opération de maintenance n'est possible par l'utilisateur.

L'E80392 nécessite-t-il une alimentation électrique ?

Non, l'E80392 est un accessoire passif qui ne nécessite aucune alimentation. Il modifie le champ de la tête RFID connectée.

Quelles sont les précautions de sécurité à respecter ?

Ne pas utiliser l'appareil à proximité de stations-service, dépôts de carburants, usines chimiques ou zones explosives. Évitez également les perturbations d'appareils électroniques mal blindés.

Où trouver la documentation technique complète ?

La notice d'utilisation, les données techniques et les homologations sont disponibles via le code QR sur l'appareil ou sur documentation.ifm.com.

Comment éliminer l'E80392 en fin de vie ?

Respectez la réglementation nationale en vigueur pour la destruction écologique des appareils électroniques. Ne le jetez pas aux ordures ménagères.

L'E80392 peut-il être monté directement sur du métal ?

Oui, mais la portée de la tête RFID sera réduite. Pour minimiser la réduction, montez l'accessoire à au moins 100 mm de toute surface métallique.

MODE D'EMPLOI E80392 IFM

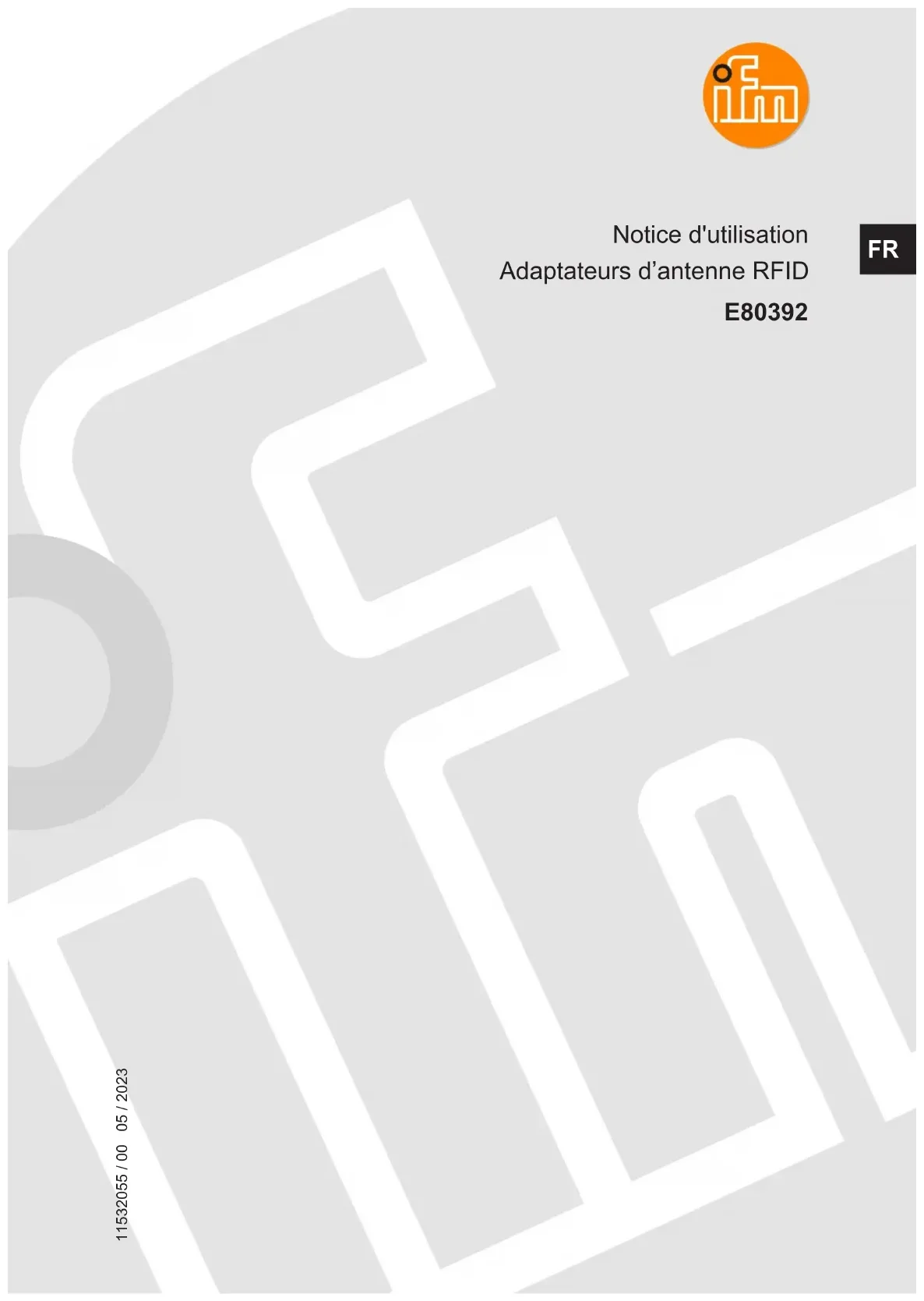

Notice d'utilisation

Adaptateurs d'antenne RFID

E80392

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3 1.2 Notes légales 3

2 Consignes de sécurité. 4 3 Usage prévu 5 4 Montage 6

4.1 Monter l'E80392 6

5 Données techniques 8 5.1 Zone de détection E80392 8 6 Maintenance, réparation et élimination 9 7 Homologations / Normes. 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation. ifm.com.

1.1 Symboles utilisés

✓ Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Notes légales

© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.

Tous les noms de produits, les images, sociétés ou autres marques sont la propriété de leurs titulaires.

Remarques générales

L'appareil décrit ici est un composant à intégrer dans un système. - L'installateur du système est responsable de la sécurité du système. - L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système. - Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit. - Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Usage prévu). - Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et corporels. - Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur. - Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation. - Assurer une protection efficace de l'appareil et des câbles contre l'endommagement.

Équipements radio

En général, les équipements radio ne doivent pas être utilisés à proximité de stations d'essence, de dépôts de carburants, d'usines chimiques ou de lieux où il existe des risques de détonation.

Ne pas transporter et stocker de gaz, liquides inflammables ou de substances explosives près de l'appareil.

Perturbations d'appareils électroniques et médicaux

L'emploi de l'appareil peut affecter le bon fonctionnement des appareils électroniques qui ne sont pas correctement blindés.

Mettre l'appareil hors tension à proximité des équipements médicaux. En cas de problèmes, contacter le fabricant de l'appareil.

3 Usage prévu

L'article E80392 est un accessoire pour des têtes de lecture / écriture RFID rectangulaires.

L'accessoire est utilisé pour changer le champ de la tête de lecture / écriture RFID raccordée. Selon le montage de l'accessoire, les effets suivants peuvent être atteints :

• Augmentation de la zone de détention
• Diminution de la zone de détention

4.1 Monter l'e80392

L'E80392 est approprié pour le montage sur une tête de lecture / écriture RFID rectangulaires (p. ex. ANT515 / ANT516).

Si l'E8039x est monté sur métal ou à proximité de métal, la portée de la tête de lecture / écriture RFID est réduite.

Monter l'E8039x à au moins 100 mm du métal.

• La portée est réduite à 20% si la distance au métal est d'env. 5 mm.
• La portée est réduite à 40% si la distance au métal est d'env. 10mm.

Monter l'E80392 :

• Mettre la tête de lecture / écriture RFID dans la découpe de l'E80392 (voir la figure suivante). La face active de la tête de lecture / écriture RFID doit être orientée vers l'E80392.

Fig. 1: La tête de lecture / écriture RFID est placée dans la découpe de l'E80392.

Visser la tête de lecture / écriture RFID sur l'E80392 à l'aide de 2 vis M3x6. Retourner l'E80392 (voir la figure suivante).

La face active de la tête de lecture / écriture RFID est orientée vers le haut.

Fig. 2: E80392 retourné ① Trous de montage

Fixer l'E80392 sur une surface appropriée via les trous de montage ①.

5.1 Zone de détection E80392

La figure ci-dessous montre la zone de détection d'un ANT515 avec et sans E80392. Pour la mesure, un TAG 50 mm (E80384) a été utilisé.

Fig. 3: Zone de détection d'un ANT515 ① ANT515 avec E80392 ② ANT515 sans E80392

6 Maintenance, réparation et élimination

L'appareil est sans maintenance.

En cas de mauvais fonctionnement de l'appareil, prendre contact avec ifm. Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant. Le nettoyage de l'appareil se fait au moyen d'un chiffon sec. Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.

Pour les homologations et les normes, les informations suivantes sont disponibles :

• Normes d'essai et réglementations : documentation. ifm. com
• Déclaration de conformité UE et homologations : documentation. ifm. com Notes relatives aux homologations : Notice d'emballage de l'appareil et documentation. ifm. com
