Type de produit	Kit de protection de chanfrein d'étanchéité
Marque	IFM
Modèle	E30160
Catégorie	Protection industrielle
Usage	Protection du chanfrein d'étanchéité lors du meulage des soudures sur raccords à souder
Composition du kit	1 grande rondelle (protection meulage), 1 petite rondelle (rondelle d'écartement), 1 vis M12
Dimensions (grande rondelle)	Environ Ø 50 mm (estimation)
Dimensions (petite rondelle)	Environ Ø 30 mm (estimation)
Poids total	Environ 100 g (estimation)
Matériau	Acier ou alliage résistant à la chaleur (non précisé)
Compatibilité	Nécessite un kit d'aide au soudage E30452 et un adaptateur soudé
Nombre d'utilisations	Usage unique (kit jetable)
Montage	Insérer les composants dans l'adaptateur soudé après soudage de celui-ci
Utilisation	Guider l'outil de meulage parallèlement à la surface, ne pas endommager le chanfrein
Entretien	Aucun (produit à usage unique)
Consignes de sécurité	Lire la notice avant utilisation, utiliser par personnel qualifié, respecter les applications prévues
Élimination	Élimination écologique selon les règlements nationaux
Documents fournis	Notice d'utilisation (7 pages, PDF)
Informations complémentaires	Code QR sur l'appareil/emballage ou site www.ifm.com

FOIRE AUX QUESTIONS - E30160 IFM

À quoi sert le kit E30160 IFM ?

Le kit E30160 protège le chanfrein d'étanchéité métallique d'un raccord à souder lors des opérations de meulage de la soudure.

Comment installer le kit E30160 ?

Après avoir soudé l'adaptateur, insérez les composants du kit dans l'ordre : d'abord la petite rondelle (rondelle d'écartement), puis la grande rondelle (protection meulage), et enfin la vis M12.

Quelles sont les consignes de sécurité à respecter ?

Lisez la notice avant utilisation, utilisez le produit uniquement pour l'usage prévu, et confiez le montage et l'utilisation à du personnel qualifié autorisé.

Le kit E30160 est-il réutilisable ?

Non, le kit E30160 est destiné à un usage unique. Après le meulage, il doit être remplacé.

Comment éliminer le kit E30160 ?

Éliminez le produit et ses composants de manière écologique, conformément aux règlements nationaux en vigueur.

Quelles sont les dimensions des pièces du kit ?

Les dimensions exactes ne sont pas fournies, mais le kit contient une grande rondelle (protection), une petite rondelle (écartement) et une vis M12.

Puis-je utiliser le E30160 avec un adaptateur non IFM ?

Le kit est conçu pour fonctionner avec le kit d'aide au soudage E30452 et un adaptateur soudé. L'utilisation avec d'autres adaptateurs n'est pas garantie.

Quelle est la fonction de la grande rondelle ?

La grande rondelle sert de protection de meulage : elle absorbe l'usure pendant le meulage, protégeant ainsi le chanfrein d'étanchéité en dessous.

Que faire si le chanfrein d'étanchéité est endommagé ?

Si le chanfrein est endommagé, l'étanchéité du capteur peut être compromise. Il est important de ne pas dépasser la limite d'usure de la grande rondelle.

Où trouver plus d'informations sur le E30160 ?

Consultez la notice complète au format PDF sur notre site, ou scannez le code QR présent sur l'emballage ou l'appareil pour accéder aux données techniques et aux homologations.

MODE D'EMPLOI E30160 IFM

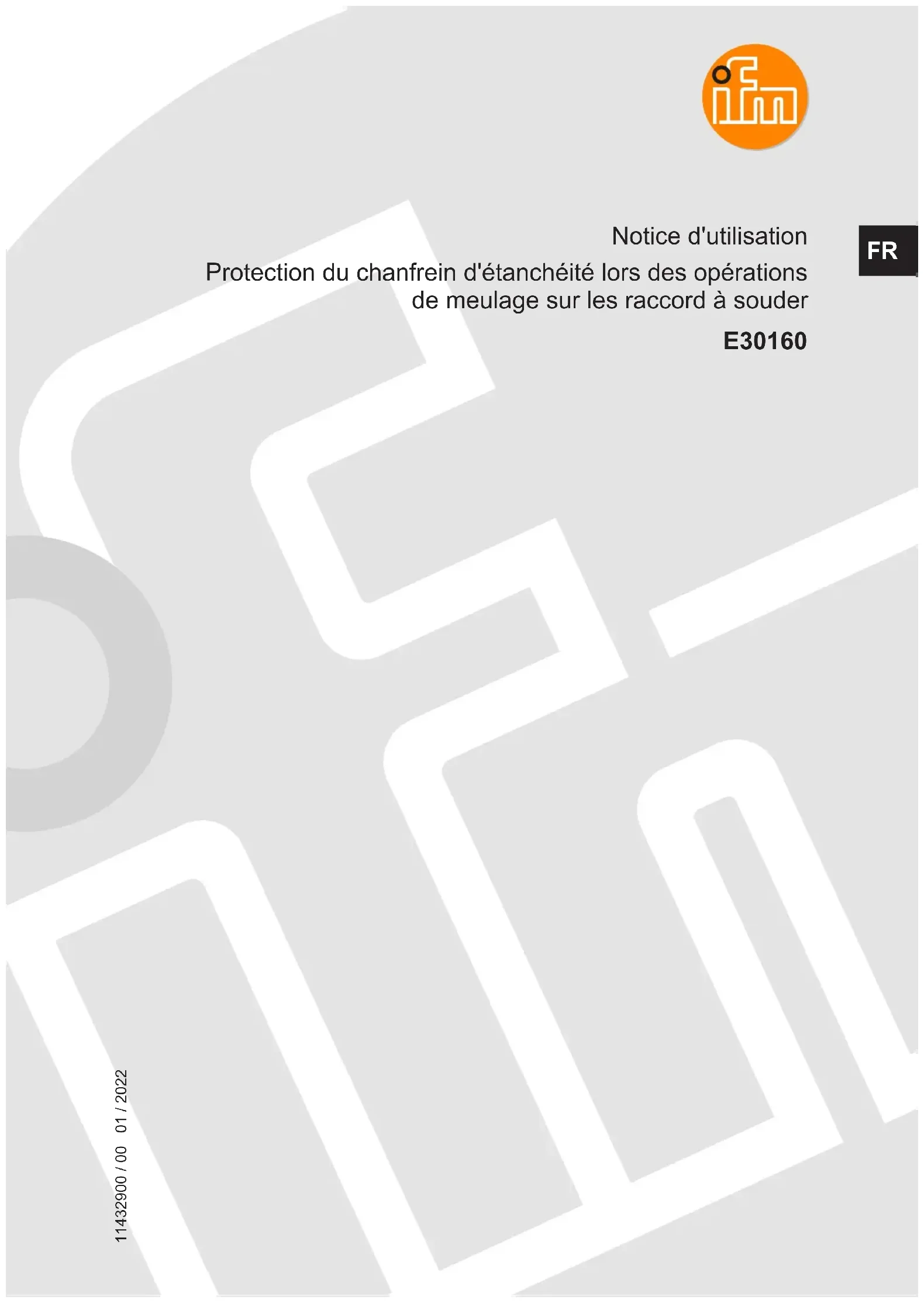

Notice d'utilisation

Protection du chanfrein d'étanchéité lors des opérations de meulage sur les raccord à souder

E30160

Contenu

1 Remarques préliminaires 3 1.1 Symboles utilisés 3 2 Consignes de sécurité 4 3 Usage prévu 5 4 Montage 6 4.1 Traitement de la soudure 6 5 Élimination 7

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

3 Usage prévu

La protection du chanfrein d'étanchéité offre, en combinaison avec un kit d'aide au soudage (E30452), une protection du chanfrein d'étanchéité métallique sur les raccords à souder, lorsque des travaux de meulage sont effectués sur la soudure.

Un kit du E30160 est destiné à une utilisation unique.

4 Montage

▶ Soudage adaptateur : → Notice d'utilisation adaptateur ▶ Insérer les composants dans l'adaptateur soudé (2).

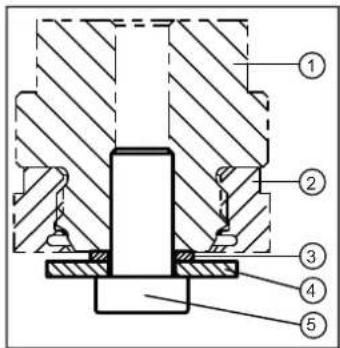

1 : Kit d'aide au soudage E30452 2 : Raccord à souder 3 : E30160 Rondelle d'écartement (petite rondelle) 4 : E30160 Protection meulage (grande rondelle) 5 : E30160 (vis M12)

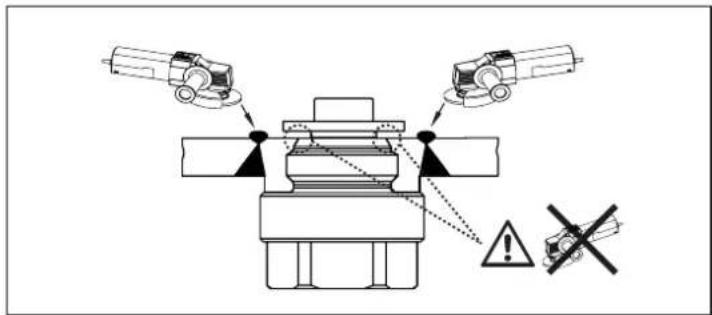

4.1 Traitement de la soudure

Respecter et utiliser les dispositifs et équipements de protection conformément au cahier des charges, aux conditions de montage et aux conditions environnantes.

Respecter et utiliser les modes d'emploi et les consignes de sécurité des outils utilisés.

▶ Guider l'outil de meulage parallèlement à la surface d'usinage. ▶ Effectuer le process de meulage de manière à ce que la grande rondelle ne soit usée que jusqu'à ce que le chanfrein d'étanchéité de l'adaptateur reste intact.

Ne pas endommager le chanfrein d'étanchéité pour l'étanchéité du capteur.

Un kit du E30160 est destiné à une utilisation unique.

5 Élimination

S'assurer d'une élimination écologique du produit ou des composants après l'usage selon les règlements nationaux en vigueur.
