MODE D'EMPLOI PP2001 IFM

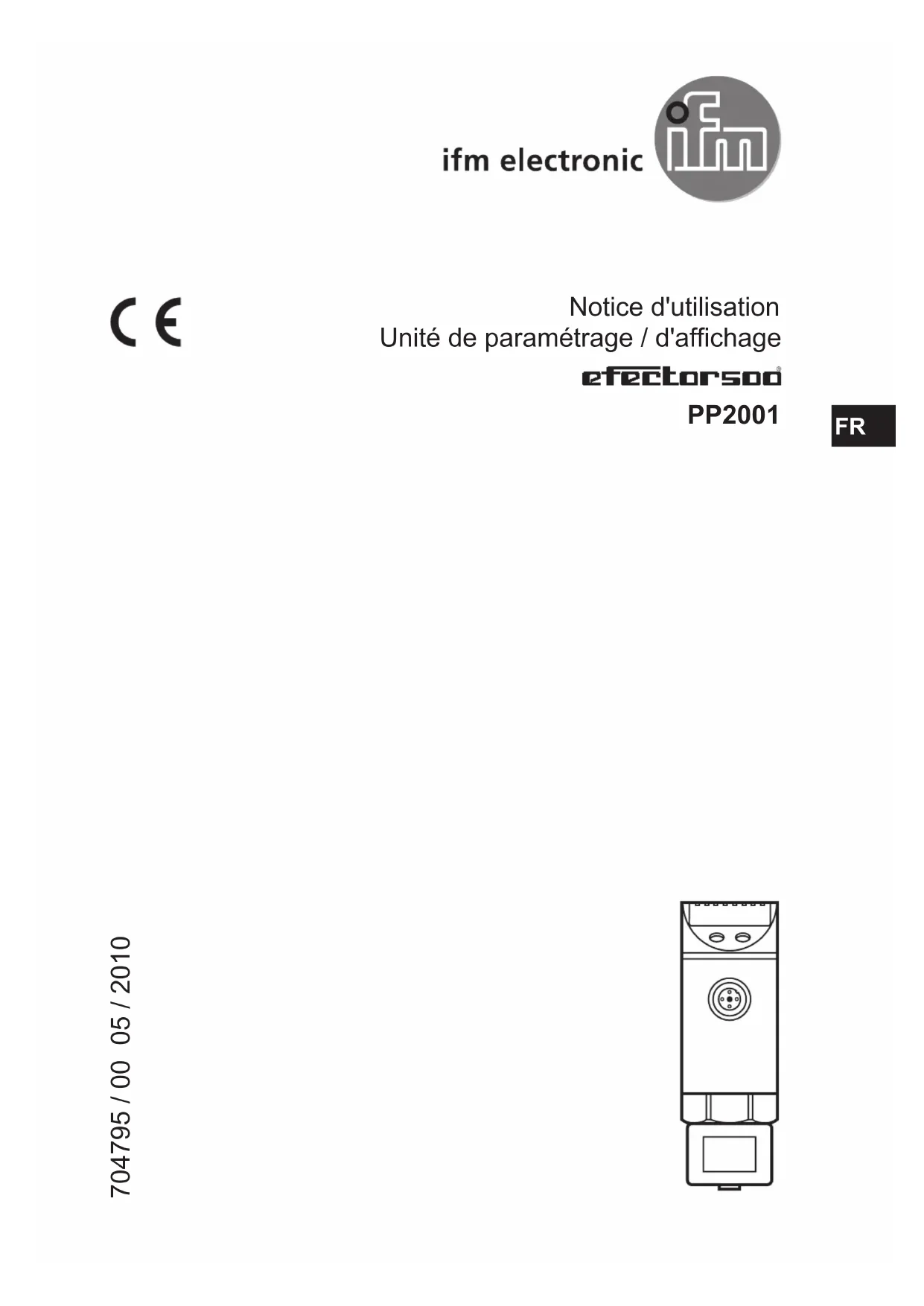

Notice d'utilisation Unité de paramétrage / d'affichage PP2001 704795 / 00 05 / 2010 FR2 Contenu 1 Remarque préliminaire 3 11 Explication des symboles 3 2 Consignes de sécurité 3 3 Fourniture 4 4 Fonctionnement et caractéristiques4 5 Fonction 4 6 Montage5 7 Raccordement électrique5 71 Fonctionnement hors ligne 5 71 Fonctionnement en ligne 6 8 Eléments de service et d'indication 7 9 Menu8 91 Structure du menu 8 10 Fonctionnement 9 101 Raccordement d'un capteur (initialisation) 9 102 Paramétrage du capteur 10 103 Copier les paramètres d'un capteur 12 104 Changer les paramètres mémorisés 13 105 Transférer les paramètres à d'autres capteurs 14 106 Indication à distance / évaluation à distance 15 11 Schéma d'encombrement 16 12 Données techniques 173

1 Remarque préliminaire

1.1 Explication des symboles

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations 2 Consignes de sécurité Avant la mise en service de l'appareil, lire la description du produit S'assurer • que le produit est approprié pour l'application concernée sans aucune restric- tion d'utilisation Le non-respect des consignes ou des données techniques peut provoquer des • dommages matériels et/ou corporels Pour toutes les applications, vérifier la compatibilité des matières du produit • (→Donnéestechniques)aveclesfluidessouspressionàmesurer.4 3 Fourniture

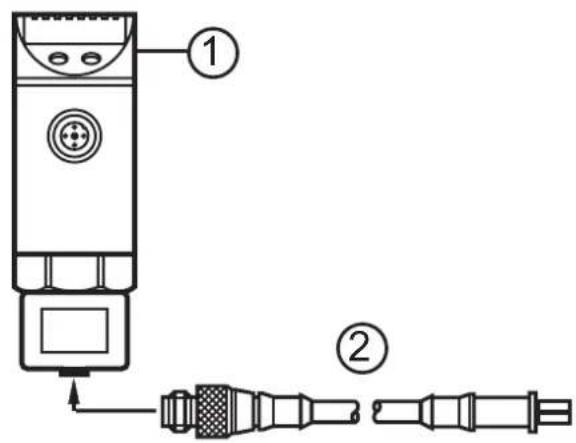

1: PP2001 2: câble pour le raccordement d'un capteur au PP2001 Les composants suivants sont disponibles comme accessoires (à commander séparément) : Câble de raccordement avec connecteur M12 pour alimentation en tension et • signauxdesortieducapteur(→catalogueouwww.ifm.com). Alimentation 24 V (référence E30080)• 4 Fonctionnement et caractéristiques L'appareil peut être utilisé pour le diagnostic et le paramétrage des capteurs de pression Le capteur doit être compatible pour pouvoir communiquer avec le PP2001 ou le PP2000 Vérifier les indications dans la notice d'utilisation du capteur PP2001 peut être utilisé en portable, mais il peut aussi être installé de manière • permanente(→6Montage). Les capteurs peuvent être lus et paramétrés avant l'installation et la mise en • service ou pendant le fonctionnement Les changements du paramétrage en marche affectent le mode de fonc- tionnement de l'installation de production S'assurer qu'il n'y a pas de mauvais fonctionnement dans l'installation ► 5 Fonction L'appareil remplit les fonctions suivantes : Il alimente le capteur en tension• Il détecte le type, l'étendue de mesure et les paramètres actuels du capteur•5

Il lit la valeur mesurée actuelle du capteur et l'affiche• Il transmet les signaux d'évaluation du capteur• Il permet la modification des paramètres actuels du capteur• L'appareil dispose d'une mémoire morte réinscriptible Par des fonctions • simples (COPY et SEND), il peut mémoriser les paramètres d'un capteur et les transmettre à d'autres capteurs du même type Les paramètres mémorisés peuvent être modifiés et mémorisés de nouveau • à volonté Ainsi, l'appareil offre les possibilités d'opération suivantes : Paramétrageàdistancedescapteurs(→10.2).• Programmationrapide/programmationensérie(→10.3/10.5).• Changerdesparamètresmémorisés(→10.4).• Indicationàdistance/évaluationàdistance(→10.6).• 6 Montage Pour une connexion permanente, deux types de montage sont possibles : Montage avec bride de fixation Montage avec platine de fixation

A: Bride de fixation (à commander séparément comme accessoire; référence E10077) A: Platine de fixation Diamètre du perçage : 18,520 mm Desserrer l’écrou (B) ► Insérer l'appareil dans le perçage ► Serrer l’écrou fermement ► 7 Raccordement électrique

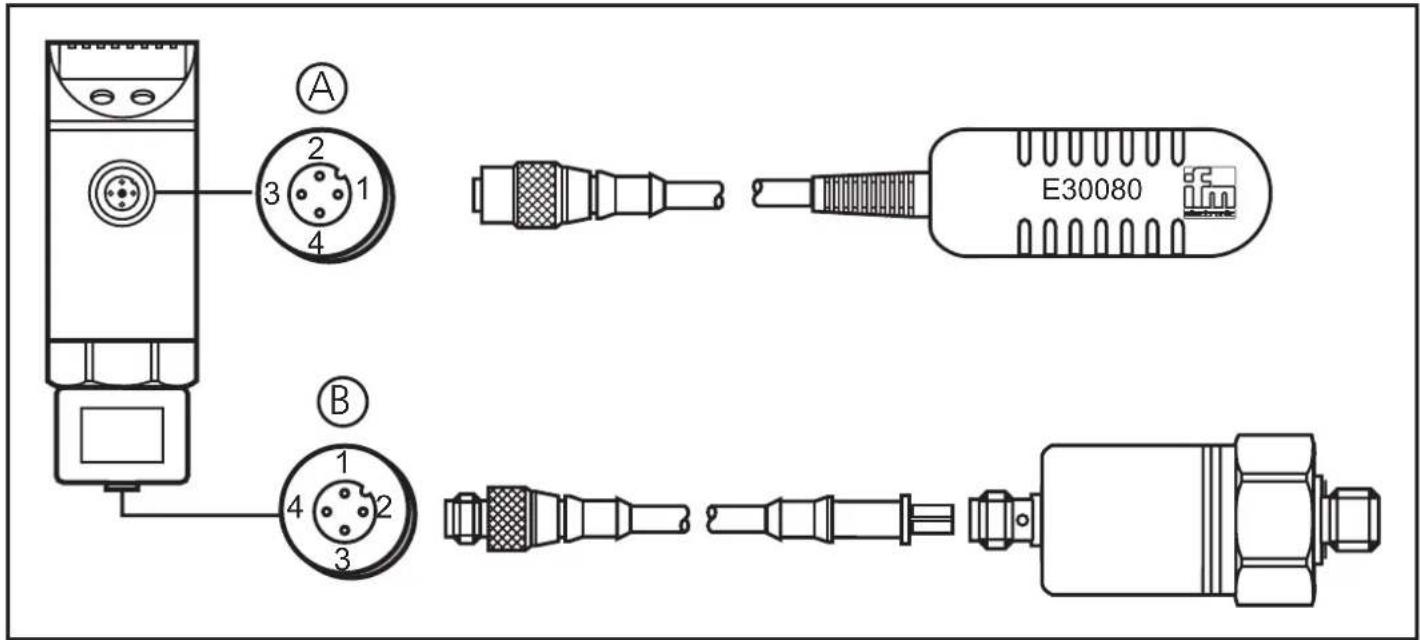

7.1 Fonctionnement hors ligne

Fonctionnement hors de l'installation de production Raccorder l'alimentation 24 V au PP2001 (connecteur A) ►6 Raccorder le capteur au PP2001 (prise B) via le câble de raccordement ►

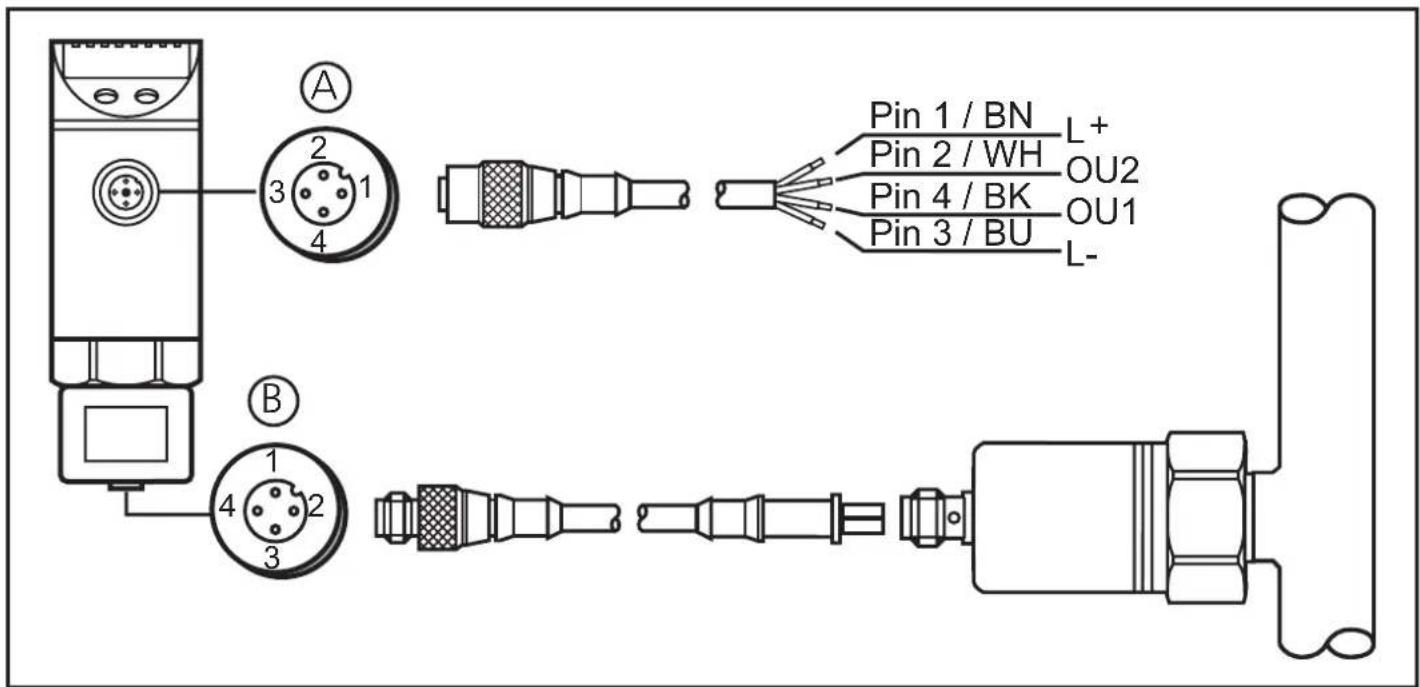

7.1 Fonctionnement en ligne

Fonctionnement avec capteur intégré, pendant la marche de l'installation de production

Mettre l'installation hors tension ► Desserrer le connecteur du capteur, le visser sur le PP2001 (connecteur A) ► Raccorder le capteur au PP2001 (prise B) via le câble de raccordement ► Mettre l'appareil sous tension d'alimentation ► Les changements du paramétrage en marche affectent le mode de fonc- tionnement de l'installation de production S'assurer qu'il n'y a pas de mauvais fonctionnement dans l'installation ►7

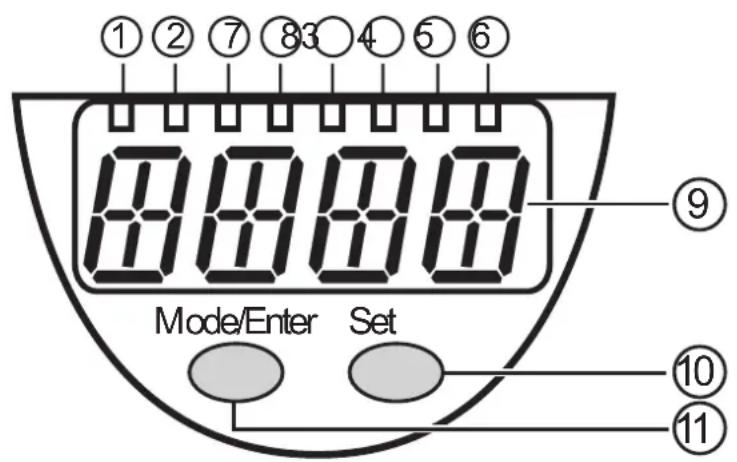

8 Eléments de service et d'indication

1 à 8 : LED indicatrices - LED 2 : vert = affichage de la pression du système en mbar - LED 2 + LED 1 : vert = affichage de la pression du système en mWS - LED 3 : vert = affichage de la pression du système en bar - LED 3 + LED 1 : vert = affichage de la pression du système en mmWS - LED 4 : vert = affichage de la pression du système en kPa - LED 4 + LED 1 : vert = affichage de la pression du système en inH2O - LED 5 : vert = affichage de la pression du système en MPa - LED 5 + LED 1 : vert = affichage de la pression du système en mmHg - LED 6 : vert = affichage de la pression du système en PSI - LED 6 + LED 1 : vert = affichage de la pression du système en inHg - LED 7 : jaune = sortie 2 commutée - LED 8 : jaune = sortie 1 commutée 9: Affichage alphanumérique, 4 digits - Affichage de la pression du système - Affichage du paramétrage, valeurs paramétrées et points d’actions 10 : Bouton Set - Réglage des valeurs des paramètres (en continu en appuyant sur le bouton-poussoir en permanence, ou en pas à pas en appuyant sur le bouton-poussoir plusieurs fois) - Activer la fonction COPY ou SEND 11 : Bouton Mode/Enter - Sélection des paramètres et points d'actions, confirmation des valeurs de paramètres8 9 Menu

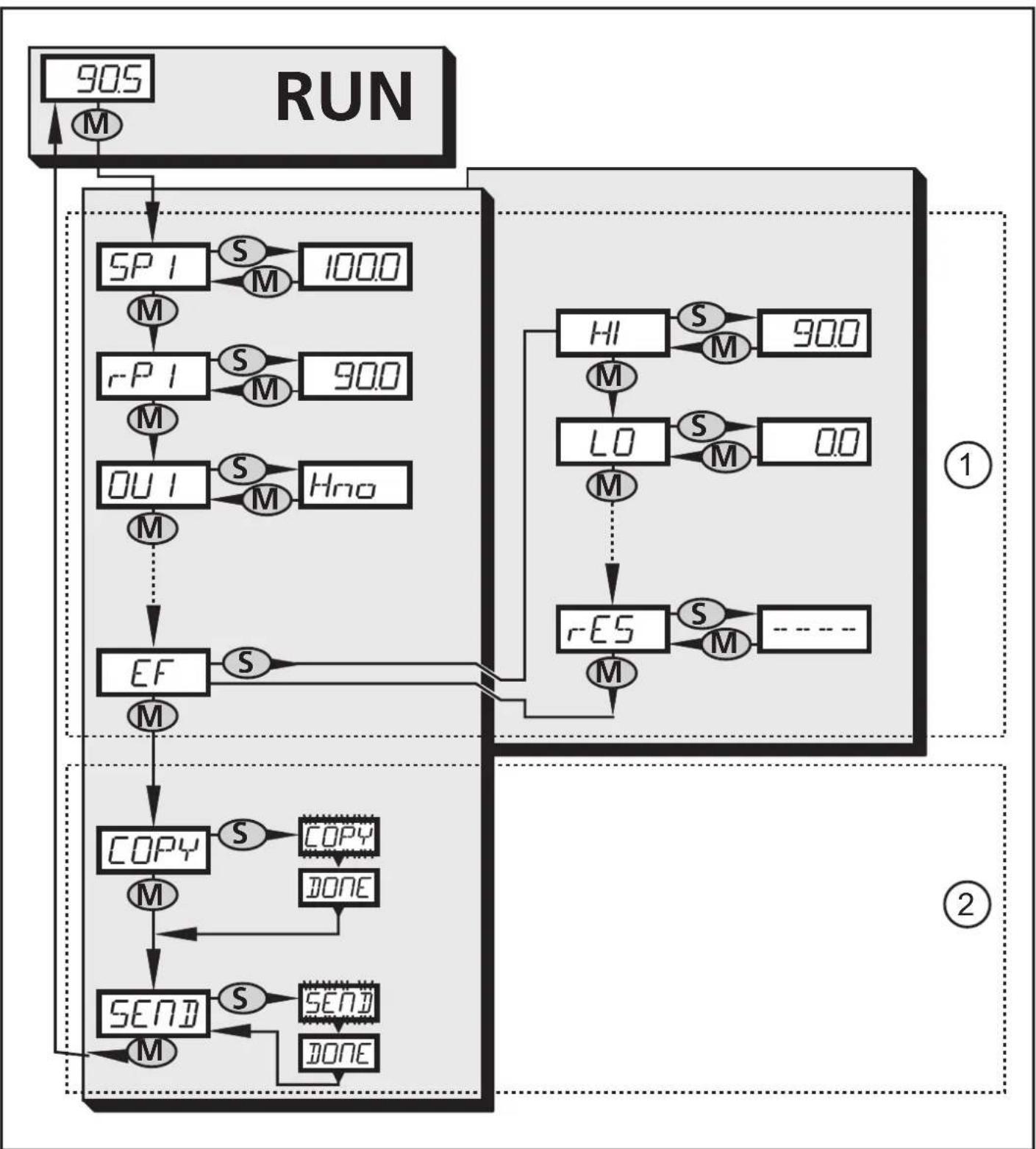

1: paramètres spécifiques au capteur (dépendent du capteur raccordé) 2: points d'actions du PP20019

10.1 Raccordement d'un capteur (initialisation)

Raccorder le capteur au PP2001 ► Appliquer la tension d'alimentation ► L'affichage initial apparaît > Type de capteur (affichage en continu)

La valeur mesurée est affichée > PP2001 et le capteur sont opéra- tionnels Remarques : Si seulement [COPY] et [SEND] sont actifs en mode de fonctionnement, le • capteur raccordé ne supporte pas les fonctions de paramétrage et d'édition Seulementlafonctiond'évaluation(transmissiondessignauxdesortie,→ 10.6)etlafonctiondecopie(→10.3et10.5)sontsupportées. Si la connexion au capteur est coupée, le type des données mémorisées est • affiché en continu Ensuite, [EDIT] est affiché Si un autre capteur est raccordé, l'initialisation recommence (étape 1)• Messages d'erreur [ECOM] Input output error : erreur de communication / transmission des données [EINI] Erreur de communication ou erreur de données ; initialisation / support du capteur n'est pas possible10

10.2 Paramétrage du capteur

Pendant le paramétrage l'appareil reste en mode de fonctionnement Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé Chaque paramétrage nécessite les étapes suivantes :

Raccorder le capteur au PP2001 ► L'appareil passe la phase d'initia- > lisation, ensuite il affiche la valeur mesurée actuelle

Sélectionner le paramètre Appuyer sur [Mode/Enter] jusqu'à ► ce que le paramètre souhaité soit affiché.

Régler la valeur du paramètre Appuyer sur [Set] et le maintenir ► appuyé La valeur actuelle du réglage clignote > pendant 5 s Après 5 s : la valeur de réglage > est changée : soit en pas à pas en appuyant plusieurs fois sur le bou- ton-poussoir, soit en le maintenant appuyé

Les valeurs numériques sont incrémentées Pour réduire la valeur, laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum Ensuite, le cycle recommence à la valeur de réglage minimum

Valider la valeur du paramètre Appuyer brièvement sur [Mode/En- ► ter] [SEND] est affiché brièvement, > ensuite la désignation du paramètre La nouvelle valeur de réglage est > mémorisée dans le capteur et, est effective

Régler d'autres paramètres : Recommencer par l'étape 1 ► Terminer le paramétrage : Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit ► indiquée, ou attendre 15 s L'appareil se remet en mode de fonctionnement si après la validation de la nouvelle valeur du paramètre aucun bouton n'a été appuyé pendant 15 s11

Terminer le paramétrage et mémoriser les paramètres changées dans PP2001 : Effectuerlafonction[COPY](→10.3) ► Avec ce paramétrage seulement les paramètres du capteur sont changés Les • paramètres mémorisés dans PP2001 restent inchangés Ne pas activer la fonction [SEND] Cela aurait pour résultat que les paramètres • mémorisés dans le PP2001 seraient transférés au capteur Si [SLoc] est affiché lorsque l'on essaie de changer une valeur des paramètres • c’est que le capteur est verrouillé via le logiciel FDT Ce verrouillage ne peut être enlevé que via le logiciel FDT Changement du niveau de menu 1 au niveau de menu 2 :• Appuyer sur [Mode/Enter] jusqu'à ce ► que [EF] soit affiché.

Appuyer brièvement sur [Set] ► Le premier paramètre du sous-menu > est affiché (ici :[HI])

Verrouillage / déverrouillage :• Le capteur peut être verrouillé électroniquement afin d'éviter une fausse pro- grammation non intentionnelle S'assurer que l'appareil est en mode ► de fonctionnement normal Appuyer sur [Mode/Enter] + [Set] ► pendant 10 s [Loc] est affiché >

Pendant le fonctionnement : > [Loc] est indiqué brièvement si l'on essaie de changer les valeurs des paramètres Pour déverrouiller : Appuyer sur [Mode/Enter] + [Set] ► pendant 10 s [uLoc] est affiché >

A la livraison l'appareil n'est pas verrouillé Timeout :• Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée12

10.3 Copier les paramètres d'un capteur

Raccorder le capteur au PP2001 ► L'appareil passe la phase d'initiali- > sation(→10.1),ensuiteilaffichela valeur mesurée actuelle

Appuyer sur [Mode/Enter] jusqu'à ce ► que [COPY] soit affiché.

Appuyer sur [Set] et le maintenir ► appuyé [WAIT] clignote > Lâcher [Set] ► [DONE] est brièvement affiché > L'opération de copie est terminée, les paramètres du capteur sont mémorisés dans PP2001

Appuyer brièvement sur [Mode/Enter] ► L'appareil passe en mode de fonctionnement (le type de capteur est affiché, > ensuite la valeur mesurée actuelle) Messages d'erreur lors de l'exécution de la fonction COPY : [ECOM] Input output error : erreur de communication / transmission des données [EINI] erreur de communication ou erreur de données ; initialisation / support du capteur n'est pas possible [ESEN] Sensor type error : ce type de capteur n'est pas supporté [ESTO] Erreur lors de la mémorisation des données (par ex le volume des données est trop grand) Le message d'erreur est affiché pendant 5 s Ensuite, le menu [COPY] est de nouveau actif En cas de communication via IO-Link à bas débit de transmission, l'opération peut prendre une minute ou plus13

10.4 Changer les paramètres mémorisés

Mettre sous tension ► L'affichage initial apparaît > Type de capteur (affichage en continu)

Dès que l'affichage en continu ► apparaît : appuyer brièvement sur [Mode/Enter] [EDIT] est affiché >

Appuyer sur [Set] pendant 5 s ► Le premier point du menu est (SP1) > est affiché

Effectuerl'opérationdeparamétrage(→10.2). > Cette opération est seulement possible si aucun capteur n'est raccordé Si pour les données mémorisées dans PP2001 seulement les fonctions de copie sont supportées, la fonction d'édition n’est pas active Après l’étape 2 (bref appui sur [Mode/Enter]) [TYPE] et le type de capteur sont affichés (affichage en continu) Timeout : Si aucun bouton n'est appuyé pendant 15 s, l'appareil se remet à l'étape 2 Une modification des paramètres non validée n'est pas adoptée14

10.5 Transférer les paramètres à d'autres capteurs

Appuyer sur [Mode/Enter] jusqu'à ce ► que [SEND] soit affiché.

Appuyer sur [Set] et le maintenir ► appuyé [WAIT] clignote > Lâcher [Set] ► [DONE] est brièvement affiché, > ensuite de nouveau [SEND] Ainsi, l'opération de copie est terminée, les paramètres sont mémorisés dans PP2001

Transférer les paramètres à d'autres capteurs : Enlever le capteur du câble de raccordement ► [- - - -] est affiché jusqu'à ce qu'un nouveau capteur soit raccordé > Raccorder le nouveau capteur ► [READ] est brièvement affiché, ensuite [SEND] > Effectuer l’étape 2 ► Les opérations peuvent être effectuées aussi souvent que souhaité Terminer l'opération de copie : Appuyer brièvement [Mode/Enter] si [SEND] est affiché ► L'appareil passe en mode de fonctionnement (le type de capteur est affiché, ensuite la > valeur mesurée actuelle) En cas de communication via IO-Link à bas débit de transmission, l'opération peut prendre une minute ou plus Messages d'erreur lors de l'exécution de la fonction SEND : [ECOM] Input output error : erreur de communication / transmission des données [EINI] Erreur de communication ou erreur de données ; initialisation / support du capteur n'est pas possible [ESEN] Sensor type error : les paramètres ne correspondent pas au type / étendue de mesure du capteur [EDAT] Erreur de données : au moins un paramètre des données internes n'est pas dans le champ d'application du capteur Le message d'erreur est affiché pendant 5 s Ensuite, le menu [SEND] est de nouveau actif15

10.6 Indication à distance / évaluation à distance

Aprèsleraccordementd'uncapteuretl'initialisation(→10.1),lavaleurmesurée actuelle est affichée Les signaux de sortie du capteur sont transmis et disponibles à la sortie du PP2001 Lecture des valeurs de paramètres réglées Appuyer brièvement sur [Mode/Enter] : les paramètres sont affichés l'un après ► l'autre Appuyer brièvement sur [Set] : la valeur du paramètre correspondante est ► affichée pendant env 15 s Après 15 s supplémentaires, l'appareil se remet en mode Run Messages d'erreur [SC1] Court-circuit sur OUT1 du PP2001* [SC2] Court-circuit sur OUT2 du capteur raccordé (signalé au PP2001 via l'interface de communication)* [SC] Court-circuit sur les deux sorties* *La sortie respective est désactivée tant que le court-circuit existe Ces messages sont affichés même si l'afficheur est désactivé16 11 Schéma d'encombrement

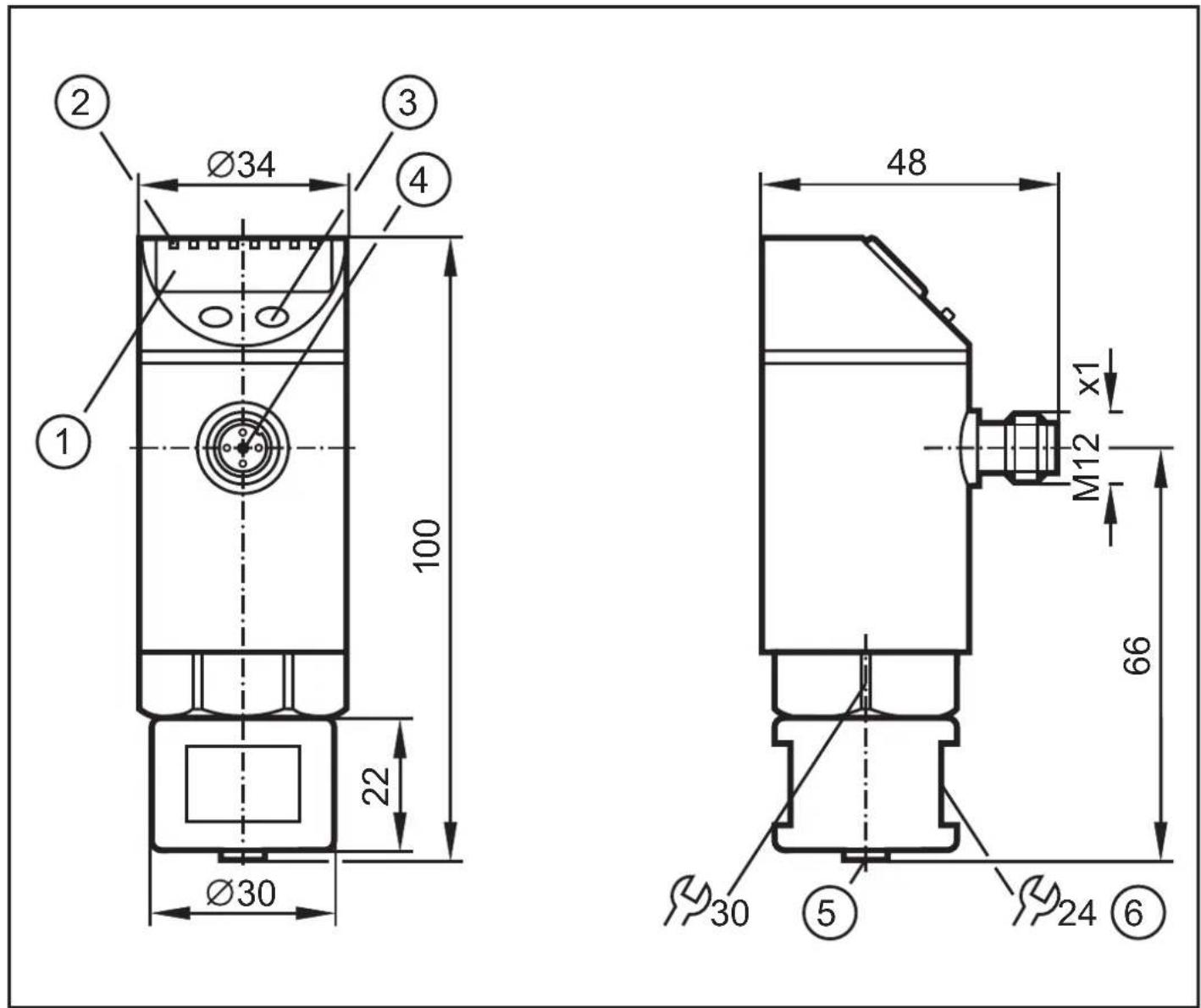

Dimensions en mm 1: affichage alphanumérique à 4 digits 2: LED (unité d'affichage / état de commutation) 3: bouton de programmation 4: raccordement pour alimentation en tension et signaux de sorties 5: raccordement pour capteur 6: écrou de montage17

12 Données techniques Tension d'alimentation [V] 1832 DC Courant de sortie [mA]250 Protection courts-circuits (pulsée) ; protection inversion de polarité, protection surcharges Chute de tension [V] < 2 Consommation [mA] < 40 Retard à la disponibilité [s] 1,510 *) Temps de réponse pour la transmission du signal de sortie du capteur [ms] OU1 < 50 / OU2 = 0 Temps du cycle de mesure / affichage 200 Matières du boîtier inox (14404 / 316L) ; Copolymère PC ; PBT (Pocan) ; FPM (Viton) Indice de protection IP 67 Classe de protection III Résistanced'isolation[MΩ] > 100 (500 V DC) Tenue aux chocs [g] DIN IEC 68-2-27 : 50 g (11 ms) Tenue aux vibrations [g] DIN IEC 68-2-6 : 20 g (102000 Hz) Température ambiante [°C] -25 80 Température de stockage [°C] -40 100 CEM EN 61000-4-2 décharges électrostatiques: 4 kV décharge au contact / 8 kV décharge dans l'air EN 61000-4-3 rayonnement HF : 10 V/m EN 61000-4-4 transitoires en salves : 2 kV EN 61000-4-6 parasites HF conduits par le câble : 10 V *) dépend du capteur raccordé Plusd’informationsàwww.ifm.com
