Type de produit	Boîtier de refroidissement pour détecteurs
Marque	IFM
Modèle	E21248
Catégorie	Boîtier électronique
Utilisation	Protection et refroidissement actif pour détecteurs série O1D
Système de refroidissement	Circuit de refroidissement liquide (eau ou air) via embouts à olive
Raccordement électrique	Connecteur femelle à câbler (coudé) via presse-étoupe M16
Raccordement refroidissement	Tuyaux avec colliers de serrage
Fixation	Par vis M8 (trous filetés) ou kit de montage E3D103
Presse-étoupe	M16 démontable, compatible avec tube protecteur
Matériaux	Acier inoxydable, aluminium, plastique (selon fiches techniques)
Classe laser	Classe 1 ou 2 (selon détecteur O1D)
Température ambiante max (eau)	150 °C avec débit d'eau min. 0,4 L/min à 20 °C
Température ambiante max (air)	70 °C avec débit d'air min. 350 L/min à 20 °C
Débit de refroidissement	Eau : 0,4 L/min à 150 °C ; Air : 350 L/min à 70 °C (exemples)
Consignes de sécurité	Avertissement laser : ne pas regarder le faisceau

FOIRE AUX QUESTIONS - E21248 IFM

Comment installer le détecteur dans la boîte de refroidissement ?

Desserrez les vis (B) et retirez le capot (A). Passez le câble dans le presse-étoupe (D). Raccordez le câble au connecteur femelle (I). Insérez les écrous hexagonaux (C) dans les encoches du détecteur. Placez le détecteur dans la boîte et poussez-le jusqu'à la butée (H). Fixez avec les vis (G). Serrez le presse-étoupe et remettez le capot.

Quel type de connecteur femelle utiliser ?

Seuls des connecteurs femelles coudés peuvent être utilisés. Pour la liste des connecteurs appropriés, consultez www.ifm.com → Fiche technique → O1D100 → Accessoires.

Comment raccorder le système de refroidissement ?

Raccordez les tuyaux du circuit de refroidissement aux embouts à olive (E). Utilisez des colliers de serrage pour éviter le détachement. Le sens du débit du fluide peut être choisi.

Peut-on fixer la boîte de refroidissement sans kit de montage ?

Oui, les trous de fixation (F) ont un filetage M8 permettant une fixation par vis directement. Le kit E3D103 est une option recommandée.

Quels sont les risques liés au laser ?

Les détecteurs O1D sont de classe laser 1 ou 2. Ne regardez pas le faisceau. Toute modification non conforme peut entraîner une exposition dangereuse. Affichez les étiquettes d'avertissement laser à proximité.

Quels fluides de refroidissement sont autorisés ?

L'eau et l'air sont indiqués. Si des additifs sont utilisés, vérifiez la compatibilité des matériaux de la boîte via la fiche technique E21248 sur www.ifm.com.

Quel débit de refroidissement est nécessaire ?

Le débit dépend du fluide et de la température ambiante. Exemples : à 150 °C, un débit d'eau min. de 0,4 L/min ; à 70 °C, un débit d'air min. de 350 L/min (fluide à 20 °C). Consultez les diagrammes de la notice.

Comment remplacer le presse-étoupe ?

Le presse-étoupe prémonté (D) peut être remplacé par un autre presse-étoupe avec filetage M16, par exemple pour un tube protecteur de câble.

Que faire en cas de chaleur résiduelle après arrêt ?

La température de fonctionnement maximale du détecteur ne doit pas être dépassée. Prévoyez un temps de fonctionnement du refroidissement après l'arrêt de l'installation pour évacuer la chaleur résiduelle.

Où trouver des informations complémentaires ?

Consultez www.ifm.com pour les fiches techniques du E21248, du détecteur O1D, et des accessoires comme le kit E3D103.

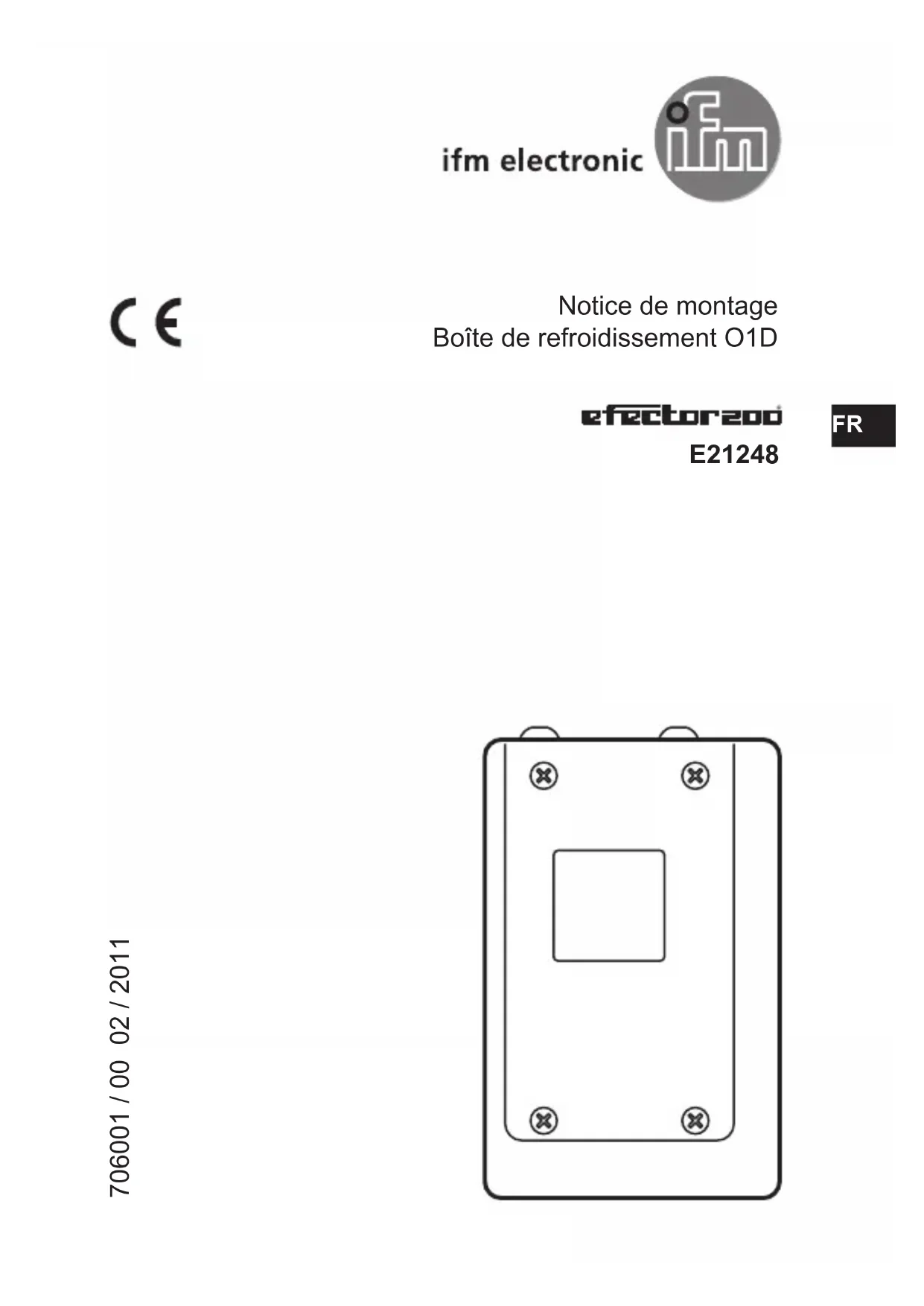

MODE D'EMPLOI E21248 IFM

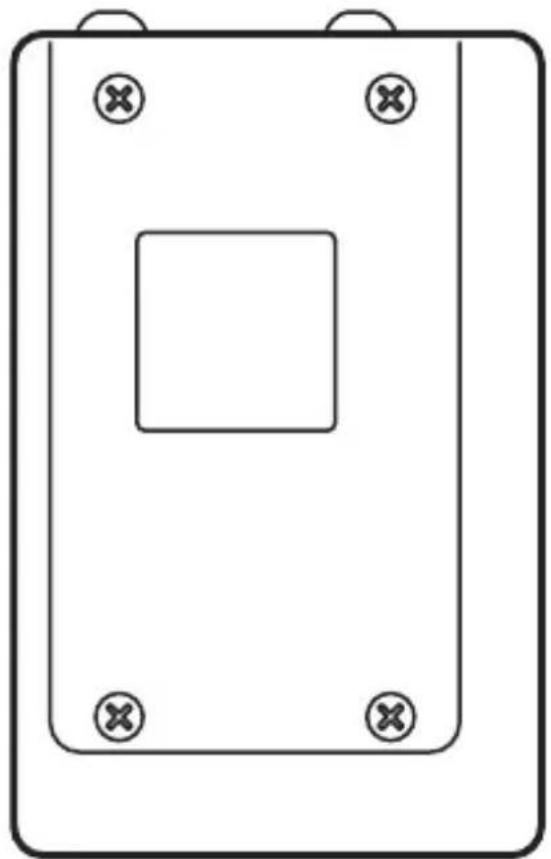

Boîte de refroidissement O1D

efector200

E21248

706001 / 00 02 / 2011

1 Fonctionnement et caractéristiques

La boîte de refroidissement est un boîtier de protection avec un système de refroidissement actif pour les détecteurs de la série O1D. Elle permet le fonctionnement du détecteur à des températures ambiantes élevées.

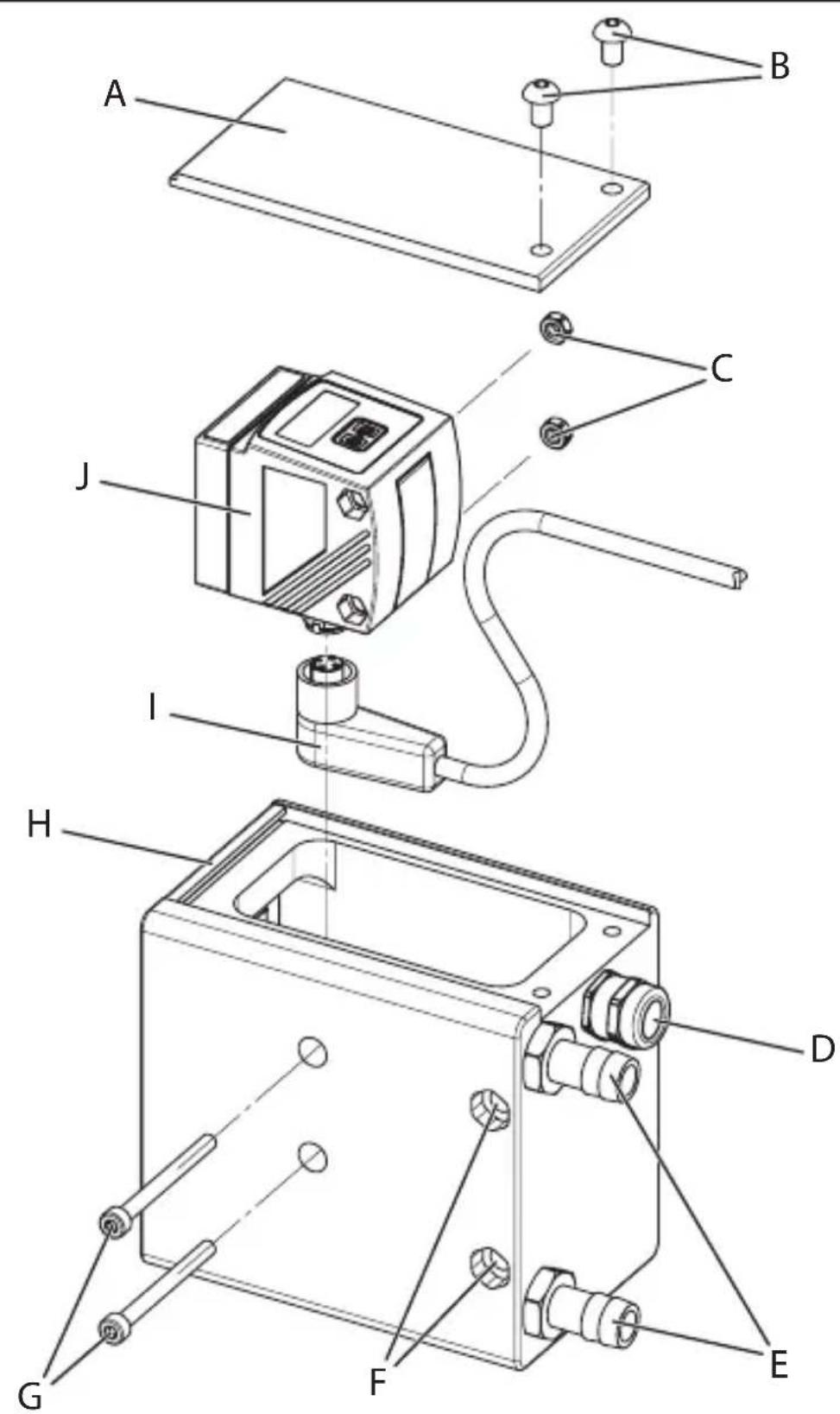

2.1 Montage du détecteur

▶ Desserrer les vis (B) et enlever le capot (A) ▶ Insérer le câble de raccordement électrique ou le câble du connecteur surmoulé à travers le presse-étoupe (D). ▶ Raccorder le câble de raccordement au connecteur femelle à câbler (I).

Pour le raccordement des broches, voir les fiches techniques du connecteur femelle et du détecteur. Seuls des connecteurs femelles coudés peuvent être utilisés.

▶ Raccorder le connecteur femelle au détecteur (J)

▶ Insérer les écrous hexagonaux (C) dans les encoches sur le détecteur ▶ Insérer le détecteur dans la boîte de refroidissement et le pousser en direction du panneau avant (H) jusqu'à la butée

▶ Le fixer en utilisant les vis (G). ▶ Serrer le presse-étoupe (D). ▶ Remettre le capot et serrer les vis (B).

Les câbles de raccordement des connecteurs surmoulés doivent être insérés à travers le presse-étoupe de l'intérieur.

Pour les connecteurs femelles appropriés, consulter:

www.ifm.com → Fiche technique → O1D100 → Accessoires

Le presse-étoupe prémonté (D) peut être remplacé par un autre presse-étoupe avec filetage M16, p. ex. pour le montage d'un tube protecteur pour le câble.

2.2 Raccordement du système de refroidissement

▶ Raccorder les tuyaux du circuit de refroidissement aux embouts à olive (E). Le sens du débit du fluide de refroidissement peut être choisi.

Utiliser des colliers de serrage pour éviter que les tuyaux ne se détachent.

2.3 Fixation de la boîte de refroidissement

Le kit de montage E3D103 peut être utilisé pour la fixation de la boîte de refroidissement.

www.ifm.com → Fiche technique → E3D103

Les trous de fixation (F) ont également un filetage M8 pour permettre la fixation par les vis correspondantes.

Avertissement

Rayonnement laser

Ne pas regarder le faisceau !

Appareil laser classe 1 ou classe 2 à l'intérieur

Les détecteurs O1D sont des appareils de la classe laser 1 ou 2. L'utilisation d'autres éléments de montage ou d'autres réglages que ceux indiqués dans cette notice peut conduire à une exposition aux rayonnements dangereux. Lésion de la rétine possible.

▶ Prendre en compte les avertissements indiqués sur l'étiquette du produit et dans la notice d'utilisation du détecteur ▶ Afficher les étiquettes jointes (avertissement laser) à proximité immédiate de la boîte de refroidissement, là où elles sont clairement visibles.

3.2 Refroidissement

Si des additifs sont utilisés dans le fluide de refroidissement, vérifier la tenue des matériaux de la boîte de refroidissement. Pour plus d'informations sur les matériaux, consulter : www.ifm.com → Fiche technique → E21248

Le débit nécessaire pour le refroidissement du détecteur dépend du fluide de refroidissement et de la température ambiante.

Les diagrammes suivants montrent le débit minimum pour les fluides de refroidissement 'eau' et 'air'. Les valeurs s'appliquent à une température du fluide de refroidissement de 20°C.

Débit minimum d'eau (20°C) :

Exemple : pour une température ambiante de 150°C un débit d'eau minimum de 0.4 litres par minute est nécessaire.

Débit minimum d'air (20°C) :

Exemple : pour une température ambiante de 70°C, un débit d'air minimum de 350 litres par minute est nécessaire.

La température de fonctionnement maximale du détecteur ne doit jamais être dépassée. En cas de chaleur résiduelle après la désactivation de l'installation, un temps de fonctionnement par inertie approprié du système de refroidissement doit être garanti.
