Type de produit	Panneau d'extrémité de carte logique
Marque	Chamberlain
Modèle	041D9276
Catégorie	Électronique
Compatibilité	Ouvre-porte de garage Chamberlain (Modèles spécifiques)
Contenu de la pièce	Panneau d'extrémité, carte logique, vis, étiquette vierge
Fonctions principales	Remplacement du panneau d'extrémité et de la carte logique pour ouvre-porte de garage
Alimentation requise	Débrancher l'alimentation secteur et batterie avant toute intervention
Précautions de sécurité	Porter des gants et lunettes de protection; déconnecter l'alimentation; ne pas toucher le circuit imprimé
Entretien et nettoyage	Aucun entretien spécifique; remplacer les pièces défectueuses selon les instructions
Pièces détachées et réparabilité	Pièce de rechange officielle Chamberlain; réparation possible par un professionnel
Informations générales	Contient des avertissements sur les produits chimiques (plomb); utiliser uniquement avec les modèles compatibles

FOIRE AUX QUESTIONS - 041D9276 CHAMBERLAIN

Comment débrancher l'alimentation avant de remplacer le panneau d'extrémité ?

Déconnectez l'alimentation secteur et la batterie de l'ouvre-porte de garage avant toute intervention pour éviter les blessures graves.

Quels outils sont nécessaires pour le remplacement ?

Vous aurez besoin d'un tournevis pour retirer les vis et d'un marqueur à encre permanent pour l'étiquette. Portez gants et lunettes de protection.

Puis-je réutiliser l'ancien panneau d'extrémité ?

Non, il faut jeter l'ancien panneau après avoir transféré les informations sur la nouvelle étiquette vierge fournie.

Comment savoir si ce modèle est compatible avec mon ouvre-porte ?

Ce panneau est conçu pour les modèles Chamberlain 041D9276 et 041D9202. Vérifiez le numéro de modèle sur votre appareil.

Que faire si l'éclairage DEL ne s'allume pas après le remplacement ?

Assurez-vous que les modules d'éclairage DEL sont correctement connectés. Vérifiez les connexions des fils sur la plaque du connecteur.

Quelle est la procédure pour retirer le module d'éclairage DEL ?

Tirez sur les côtés du diffuseur, faites-le pivoter vers le bas, puis pincez le connecteur pour le débrancher avant de retirer les attaches.

Comment tester le système d'inversion de sécurité après le remplacement ?

Consultez le manuel du propriétaire pour effectuer le test. Assurez-vous que le système fonctionne correctement pour prévenir les blessures.

Y a-t-il des risques chimiques avec ce produit ?

Oui, ce produit peut contenir du plomb, reconnu comme cancérogène. Lavez-vous les mains après manipulation et suivez les consignes de sécurité.

Comment connecter les fils sur la cosse de câble ?

Insérez le fil blanc sur la cosse blanche et le fil blanc/rouge sur la cosse rouge pour les commandes de porte. Pour les détecteurs, utilisez les cosses blanche et grise.

Puis-je remplacer uniquement la carte logique sans le panneau ?

Les instructions couvrent le remplacement de l'ensemble panneau d'extrémité avec carte logique. Il est recommandé de suivre la procédure complète pour garantir le bon fonctionnement.

MODE D'EMPLOI 041D9276 CHAMBERLAIN

Instructions de remplacement du panneau d'extrémité de la carte logique et du panneau d'extrémité de la carte du circuit à DEL.

Modèles 041D9276 et 041D9202

Avertissement

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT

- Débrancher l'alimentation batterie et l'alimentation secteur AVANT TOUTE réparation ou maintenance.

Attention

• Pour empêcher tout dommage à la carte logique du récepteur, NE PAS toucher le circuit imprimé de la carte logique du récepteur de remplacement durant l'installation.
• Porter TOUJOURS des gants de protection et des lunettes de sécurité lors du remplacement de la batterie ou d'une intervention à proximité du compartiment de la batterie.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Avant de commencer

1. Déconnecter l'alimentation électrique et la batterie (le cas échéant) connectée à l'ouvre-porte de garage.
2. Enlever le module d'éclairage à DEL.

a. Tirer sur les côtés supérieurs du diffuseur et tourner ce dernier vers le bas. b. Débrancher le module d'éclairage à DEL en pinçant le connecteur. c. Pincer les attaches du diffuseur pour le retirer du panneau d'extrémité.

1. Repérer l'étiquette vierge dans la boîte. Placer cette étiquette sur le panneau d'extrémité neuf et, avec un marqueur à encre permanent, mettre à jour l'étiquette avec l'information de l'étiquette de l'ancien panneau d'extrémité, incluant le numéro de modèle, le numéro de pièce et/ou le ou les numéros de série. Jeter le vieux panneau d'extrémité. Apposer l'étiquette neuve sur le panneau d'extrémité de rechange.

REMARQUE : Si l'éclairage de l'ouvre-porte de garage ne s'allume pas après avoir remplacé les panneaux d'extrémité, vérifier que les modules d'éclairage sont connectés.

Instructions de remplacement du panneau d'extrémité de la carte logique model 041D9276

LED Light Pod Module d'éclairage à DEL Pod de luces DEL Panneau d'extrémité Panel del extremo Logic BoardEnd Panel Carte logique Tarjeta lógica Chassis Cover Couvercle de châssis Cubierta del chasis LED Light Connector Plate Plaque du connecteur de lampe à DEL Placa conectora de luz LED LED Light Pod Wires Fils du module d'éclairage à DEL Cables del pod de luz LED A Red White White Grey Rouge Blanc Blanc Gris Rojo Blanco Blanco Gris To insert or remove the wires from the terminal, push in the tab with a screwdriver tip. Pour insérer ou retirer les fils de la borne, appuyer sur la languette avec la pointe du tournevis. Para conectar o desconectar los cables de los terminales, empuje la pestaña con la punta de un destornillador. C End Panel Panel del extremo Panneau d'extrémité Wire Harnesses Faisceau de fils Arnés del cable D Logic Board Carte logique Tablero lógico E Wire Harnesses Faisceau de fils Arnés de cableado Logic Board Carte logique Tablero lógico End Panel Panneau d'extrémité Panel del extremo

Remettre en place la carte logique et le panneau d'extrémité

1. Le module d'éclairage à DEL étant enlevé, déconnecter les fils de la cosse de câble. (A)
2. Enlever les quatre vis du panneau d'extrémité.
3. Débrancher le faisceau de fils de la carte logique et du panneau d'extrémité. (C)
4. Retirer les deux vis sur la carte logique.
5. Détacher la carte logique du panneau d'extrémité et jeter le panneau d'extrémité.
6. Assembler et installer le panneau d'extrémité neuf. (D) a. Fixer la carte logique au panneau d'extrémité neuf. (D) b. Insérez les fils d'antenne à travers les trous du panneau d'extrémité. (E) c. Connecter le faisceau de fils à la carte logique. (C) d. Connecter les fils à la plaque du connecteur de la lampe à DEL. (B) e. Fixer le panneau d'extrémité. (B)
7. Insérer les fils sur la cosse de câble. (A)

a. Fils de commande de la porte: i. Fil blanc sur la cosse blanche. ii. Fil blanc/rouge sur la cosse rouge. b. Fils de détecteur-inverseur de sécurité: i. Fil blanc sur la cosse blanche. ii. Fils blanc/noir sur la cosse grise.

1. Fixer le module d'éclairage à DEL. S'assurer que le fil de l'antenne pend tout droit.
2. Reconnecter l'alimentation à l'ouvre-porte de garage.
3. Tester le système d'inversion de sécurité. Consulter le manuel du propriétaire.

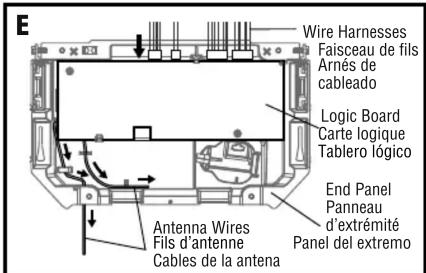

E Wire Harnesses Faisceau de fils Arnés de cableado Logic Board Carte logique Tablero lógico End Panel Panneau d'extrémité Panel del extremo Antenna Wires Fils d'antenne Cables de la antenna

Instructions de remplacement de la carte du circuit d'éclairage à DEL et du panneau d'extrémité modèle 041D9202

Modelle 041D9202 LED Light Pod Module d'éclairage à DEL Pod de luces DEL LED Driver Board Carte du circuit de la lampe à DEL Tablero controlador de luz LED White/Black Wires Fils blanc/noir Cables blanco y negro Cut Wire Ties Couper les serre-fils Amarres de cable cortados White/Orange Wires Fils blanc/orange Cables blanco y anaranjado Antenna Wire Fil d'antenne Cable de la antenna LED Light Connector Plate Plaque du connecteur du module d'éclairage à DEL Placa conectora del pod de luz LED LED Light Connector Plate Plaque du connecteur du module d'éclairage à DEL Placa conectora de luz LED Chassis Cover Couvercle de châssis Couper les serre-fils

Remplacer DEL carte de circuit et panneau d'extrémité

1. Le module d'éclairage étant enlevé, retirer les 8 vis qui retiennent le couvercle du châssis pour accéder aux serre-fils et à l'agrafe.
2. Débrancher les fils ORANGE ET BLANC de la carte du circuit d'éclairage à DEL.
3. Suivre les fils BLANC ET NOIR de la carte du circuit d'éclairage à DEL à l'autre panneau d'extrémité et couper délicatement les serre-fils.
4. Enlever le panneau d'extrémité de la carte du circuit d'éclairage à DEL et le jeter.
5. Installer le panneau d'extrémité neuf. a. Reconnecter les fils ORANGE ET BLANC à la carte du circuit d'éclairage sur le panneau d'extrémité neuf.
6. Remettre le connecteur dans l'autre plaque de connecteur d'éclairage à DEL du panneau d'extrémité. S'assurer que les modules d'éclairage à DEL sont connectés.
7. Utiliser les serre-fils fournis pour attacher les fils ensemble.
8. Fixer le panneau d'extrémité neuf à l'ouvre-porte de garage.
9. Réinstaller le couvercle du châssis et fixer le diffuseur.
10. Reconnecter l'alimentation à l'ouvre-porte de garage.
11. Mise à l'essai du système d'inversion de sécurité. Consulter le manuel du propriétaire.
