TRH 28 E - Chauffage TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur à bain d'huile
Modèle	TRH 28 E
Marque	Trotec
Puissance de chauffe	3 niveaux : 1 200 W, 1 300 W, 2 500 W
Alimentation électrique	220-240 V ~ 50 Hz
Courant nominal	10,9 A
Nombre d'ailettes	11
Dimensions (L x l x H)	446 x 240 x 635 mm
Poids	10 kg
Longueur du cordon	1,8 m
Indice de protection	IP20
Classe de protection	I
Type de fiche	CEE 7/7
Température ambiante admissible	-20 °C à +40 °C
Régulation de température	Thermostat électronique (16 °C à 30 °C)
Minuterie	24 h (arrêt automatique)
Fonctions de sécurité	Protection contre la surchauffe, protection contre le basculement, verrouillage des touches
Fonction hors gel	Oui (maintien à 5 °C)
Affichage	Numérique 7 segments
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon humide et doux ; ne pas utiliser de solvants ; ne pas immerger dans l'eau
Pièces détachées et réparabilité	Réparations par professionnel qualifié ; pièces d'origine Trotec
Utilisation	Intérieur uniquement, pièces bien isolées, usage occasionnel

FOIRE AUX QUESTIONS - TRH 28 E TROTEC

Quels sont les niveaux de puissance du radiateur TRH 28 E ?

Le radiateur dispose de 3 niveaux de puissance : 1 200 W (niveau 1), 1 300 W (niveau 2) et 2 500 W (niveau 3). Il est recommandé d'utiliser le niveau maximum au début pour chauffer rapidement la pièce.

Comment régler la température souhaitée ?

Appuyez sur les touches Augmentation (8) ou Diminution (9) pour régler la température entre 16 °C et 30 °C. La température s'affiche sur l'écran 7 segments. Le chauffage s'arrête automatiquement lorsque la température ambiante atteint la valeur définie.

Comment utiliser la minuterie ?

Appuyez sur la touche Minuterie (10), puis réglez le nombre d'heures (de 1 à 24 h) avec les touches Augmentation (8) ou Diminution (9). L'arrêt automatique s'effectue après le délai programmé. La minuterie peut être désactivée en sélectionnant 00.

Que faire si l'appareil ne chauffe pas ?

Vérifiez d'abord que la température ambiante n'a pas déjà atteint la consigne. Assurez-vous que l'appareil est bien vertical (protection anti-basculement). Vérifiez le fusible ou disjoncteur. Si le problème persiste, contactez le service après-vente.

L'appareil fait du bruit après la mise en service, est-ce normal ?

Oui, c'est normal. L'huile caloporteur se dilate sous l'effet de la chaleur, ce qui peut produire des bruits. Aucune intervention n'est nécessaire.

Comment activer la fonction hors gel ?

En mode chauffage, maintenez enfoncée la touche Niveau de chauffage (7). La température cible est alors réglée à 5 °C et l'appareil chauffe au niveau 3. Pour désactiver, maintenez à nouveau la touche enfoncée.

Comment verrouiller les touches du panneau de commande ?

Maintenez simultanément enfoncées les touches Augmentation (8) et Diminution (9) pendant 2 secondes. Le symbole de verrouillage s'allume. Pour déverrouiller, répétez la même opération.

Quelles sont les distances minimales à respecter par rapport aux murs ?

Respectez une distance minimale de 100 cm vers le haut et de 100 cm sur les côtés et à l'arrière. Ne placez jamais l'appareil directement sous une prise murale.

Comment nettoyer le radiateur ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez le boîtier avec un chiffon humide et doux. N'utilisez pas de solvants, d'aérosols ou de produits abrasifs. Ne plongez jamais l'appareil dans l'eau.

Que faire en cas de surchauffe ?

L'appareil est équipé d'un thermostat de sécurité et d'une protection anti-surchauffe. Si le thermostat se déclenche, éteignez l'appareil et recherchez la cause (obstruction, couverture, etc.). Si la protection anti-surchauffe s'est activée, l'appareil s'éteint complètement ; contactez le service après-vente pour un remplacement.

MODE D'EMPLOI TRH 28 E TROTEC

MANUEL D'UTILISATION RADIATEUR A BAIN DHUILE

Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle.

Sommaire

Indications sur le manuel d'utilisation. 2

Normes de sécurité 2

Informations sur l'appareil 5

Transport et stockage 6

Montage et mise en service 6

Utilisation. 8

Défauts et pannes 10

Maintenance 11

Annexe technique 11

Élimination 13

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sur le lien suivant :

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adéquate relative à une utilisation sûre de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

Avertissement

Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont l'objet d'une surveillance constante.

Les enfants âgés de 3 à 8 ans n'ont le droit d'allumer et d'éteindre l'appareil que s'ils font l'objet d'une surveillance ou s'ils ont reçu une instruction adéquate relative à une utilisation sûre de l'appareil et qu'ils ont compris les dangers liés à cette utilisation, à condition que l'appareil soit placé ou installé dans sa position normale d'utilisation.

Les enfants âgés de 3 à 8 ans n'ont pas le droit de brancher la fiche secteur dans la prise, de réguler l'appareil, de le nettoyer ni d'effectuer l'entretien utilisateur.

Avertissement

N'utilise pas l'appareil dans des pièces de taille réduite s'il s'y trouve des personnes incapables de quitter la pièce de manière autonome et qu'elles ne sont pas sous surveillance permanente.

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmosphères agressives.
• Installez l'appareil debout et de façon stable sur une surface solide.
• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• N'exposez pas l'appareil à un jet d'eau direct.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne couvrez pas l'appareil pendant le fonctionnement.
• Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
• Ne vous asseyez pas sur l'appareil.
• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.
• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pièces qui le composent présente un defaulted.
• Protégez tous les câ z jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique »
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l'appareil, la longueur du câble et l'utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saississant par la fiche.
• Éteignez l'appareil et retirez le cable électrique de la prise lorsqu'il n'est pas en service.
• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.
• Le cordon secteur ne doit pas reposer sur l'appareil ni passer devant la sortie d'air, la température élevée risquant de l'endommager.
• Lors de l'installation, respectez les distances minimum requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux données techniques dans le chapitre « Annexe technique ». Assurez-vous que la sortie d'air ne soit pas bloquée.
• Ne placez pas l'appareil sur un support inflammable.
• Utilisez uniquement des pièces de rechange d'origine pour ne pas compromettre l'exploitation et la sécurité de fonctionnement de l'appareil.
• Laissez refroidir l'appareil avant le transport ou la maintenance.
• L'appareil ne doit pas être positionné au-dessous d'une prise murale.
• N'utilisez plus cet appareil si quelqu'un l'a fait tomber ou s'il présente des signes visibles de dommage.

Utilisation conforme

L'appareil ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle.

L'appareil est destiné à être utilisé uniquement comme chauffage d'appoint dans les pièces sèches et fermées, dans le respect des caractéristiques techniques. Il est prévu uniquement pour être posé sur le sol.

Utilisations non conformes prévisibles

• N'installez pas l'appareil sur une surface mouillée ou inondée.
• Veuillez ne déposer aucun objet, comme p. ex. des vêtements, sur l'appareil.
• N'utilise pas l'appareil à proximité de solvants, de peintures ou d'autres vapeurs facilement inflammables, ni dans des locaux dans lesquels sont stockés de tels produits
• Veuillez ne pas utiliser l'appareil à l'extérieur.
• Cet apparéil ne doit pas être utilisé dans des locaux humides (par ex. dans les salles de bains ou les bunderies).
• Ne plongez jamais l'appareil dans l'eau.
• N'utilisez pas l'appareil pour chauffer un véhicule.
• Ne chauffez pas de pièces d'un volume inférieur à 4m³. Risque de surchauffe!
• Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme raisonnablement prévisible.
• Veuillez noter que nos appareils n'ont pas été conçus pour être mis en œuvre dans un contexte commercial, artisanal ni industriel. Nous déclinons toute garantie dans le cas où l'appareil serait mis en œuvre dans un contexte commercial, artisanal, industriel ou équivalent.
• N'effectuez pas de modifications structurelles, transformations ou ajouts arbitraires sur l'appareil.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• prendre conscience des risques associés aux appareils électriques en environnement humide.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Savoir que tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Symboles sur l'appareil

Symboles	Signification
	Le symbole apposé sur l'appareil rappelle qu'il est interdit d'accrocher des objets (par exemple des serviettes, des vêtements ou autres) au-dessus de l'appareil ou juste devant celui-ci. Le chauffage ne doit pas être couvert afin d'éviter une surchauffe ou un incendie.

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement relatif à la tension électrique

Risque d'électrocution!

L'appareil ne doit pas entrer en contact avec l'eau, sinon il existe un risque d'électrocution!

N'utilisez pas cet appareil dans les locaux humides!

Avertissement de surface chaude

Certaines pièces de l'appareil peuvent chauffer très fortement et provoquer des brûlures. Une prudence particulière est nécessaire en présence d'enfants ou autres personnes vulnérables.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observez les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Avertissement

Risque d'incendie en cas d'installation incorrecte.

Ne placez pas l'appareil sur un support inflammable. Ne placez pas l'appareil sur des moquettes à poils longs.

Avertissement

L'appareil ne doit pas être recouvert afin d'éviter une surchauffe ou un incendie!

Comportement en cas d'urgence

1. Arrêtez l'appareil.
2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un appareil endommagé.

L'appareil est doté d'un thermostat de sécurité qui s'enclenche lors d'une surchauffe de l'appareil (dépassement de la température de service).

Recherchez la cause de la surchauffe.

Si le thermostat de sécurité ne réagit pas en cas de surchauffe, la protection anti-surchauffe déclenche. L'appareil s'éteint alors complètement. Dans ce cas, adressez-vous au service après vente pour faire remplacer la protection anti-surchauffe.

Protection contre le basculement

L'appareil est protégé contre le basculement. La protection contre le basculement est un dispositif de sécurité destiné à minimiser le risque d'accident en cas de basculement accidentel de l'appareil. Celui-ci s'éteint automatiquement dès qu'il n'est plus en position verticale, par exemple s'il est renversé par inadvertance.

La protection anti-bascullement éteint l'appareil dès que celui-ci s'incline par rapport à la position verticale. Dès que l'appareil se trouve de nouveau en position verticale et sur une surface ferme, il peut être utilisé normalement au bout de quelques secondes.

Description de l'appareil

Le radiateur à bain d'huile TRH 28 E est destiné à la génération d'air chaud dans les espaces intérieurs.

Le TRH 28 E dispose de 3 niveaux de chauffage d'un maximum de 2500 Watts.

La chaleur générée électriquement par les éléments chauffants situés dans l'appareil est emmagasinée par un fluide caloporteur, ici de l'huile. En tant que fluide caloporteur, l'huile offre l'avantage de se réchauffer très rapidement et de stocker la chaleur pendant longtemps. Elle garantit ainsi la continuité de la diffusion de chaleur. Les 11 ailettes du radiateur présentent une surface agrandie pour la radiation de chaleur, assurant ainsi un chauffage plus efficace.

Le mode automatique piloté par thermostat permet de définir une température cible. Lorsque la température ambiante atteint celle-ci, l'appareil s'arrête automatiquement.

Une minuterie 24 heures ainsi qu'un panneau de commande numérique assurent un grand confort d'utilisation.

De plus, l'appareil est doté d'une protection contre la surchauffe ainsi que d'une protection contre le basculement.

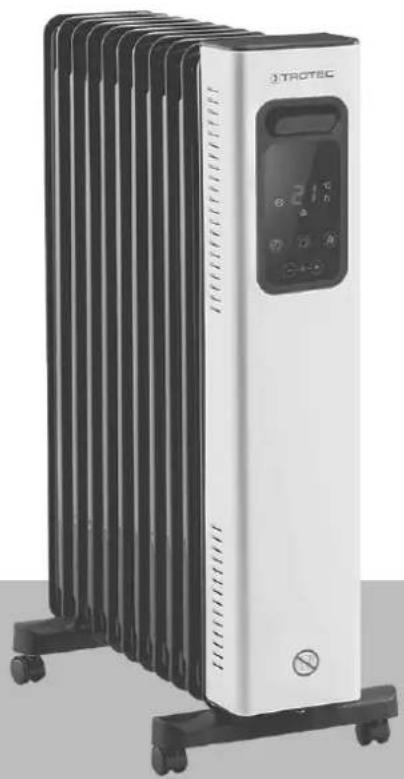

Représentation de l'appareil

N° Désignation

1 Poignée

2 Panneau de commande

3 Sortie d'air

4 Pied avec roulettes

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Pour faciliter le transport, l'appareil est pourvu de roulettes de transport.

Pour faciliter le transport, l'appareil est pourvu d'une poignée.

Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Débranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
• Laissez suffisamment refroidir l'appareil.

Stockage

Veuillez observer les consignes suivantes avant chaque stockage :

• Débranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez suffisamment refroidir l'appareil.

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Stockez l'appareil en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Ne placez un autre appareil ou aucun objet sur l'appareil, afin d'éviter de le déterminer.

Contenu de la livraison

• 1 radiateur à bain d'huile
• 2 pieds avec 2 roulettes chacun
• 1 fixation pour cordon secteur 1 vis 1 notice

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détruisez pas en le déroulant.

Avertissement

Risque d'incendie du à une installation incorrecte! Il existe un risque d'incendie si les distances minimales requises ne sont pas respectées.

Observe les indications du chapitre « Installation et mise en service » ainsi que les caractéristiques techniques en annexe.

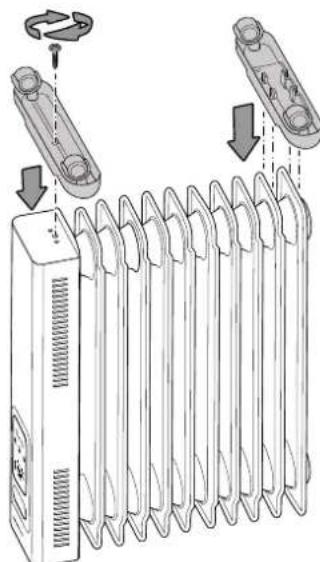

Montage des pieds

Les roulettes sont pré-montées sur les pieds.

1. Placez l'appareil la tête en bas, de façon stable sur une surface plane ne risquant pas d'être rayée.
2. Placez le pied de gauche, les roulettes vers le haut, sur le côté gauche de l'appareil.
3. Vissez le pied de gauche avec une vis.
4. Placez le pied de droite, les roulettes vers le haut, avec les fentes sur les deux dernières ailettes sur le côté droit de l'appareil.
5. Fermez les quatre clips du pied de droite.

1. Retournez l'appareil et posez-le sur les roulettes.

Assurez-vous de la solidité du montage des pieds et des roulettes. Les pieds doivent reposer de façon régulière sur les ailettes pour que l'appareil soit bien vertical.

Mise en service

Il est possible qu'une odeur apparaisse lors de la première mise en service ou après une longue période de non-utilisation de l'appareil.

Lors de l'installation de l'appareil, respectez les distances minimales requises par rapport aux murs et aux objets conformément aux indications du chapitre « Annexe technique ».

• Avant chaque mise en service de l'appareil, vérifie l'état du cordon secteur. En cas de doute relatif à son état, contactez le service après-vente.
• L'appareil ne doit être utilisé que complètement monté, en position verticale et sur une surface stable. Toute utilisation sur une surface instable est interdite.
• En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles. Assurez-vous que les rallonges de câble sont entièrement déroulées.
• Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.
• N'installez pas l'appareil directement en dessous d'une prise murale. Assurez-vous que l'appareil n'entre pas en contact avec de I'eau ni de I'humidité.

Branchement du câble secteur

• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Veillez à ce que le cordon secteur ne touche aucune pièce chaude de l'appareil.

Remarque

Évitez de laisser portes ou fenêtres ouvertes.

Panneau de commande

5 Affichage 7- segments		• Affichage de la température ambiente souhaitée • Affichage du nombre d'heures pendant la programmation de la minuterie
6	Symboles Niveau de chauffage	Indication du niveau de chauffage sélectionné
	Niveau 1	Est allumé lorsque le niveau de chauffage minimum (1 200 W) est activé
	Niveau 2	Est allumé lorsque le niveau de chauffage moyen (1 300 W) est activé
	Niveau 3	Est allumé lorsque le niveau de chauffage maximum (2 500 W) est activé
7	Touchche Niveau de chauffage	Sélection du niveau de chauffage
8	Touchche Augmentation	• Réglage de la température ambiente souhaitée (de 16 °C à 30 °C) • Réglage du nombre d'heures (de 1 h à 24 h) pour la fonction minuterie
9	Touchche Diminution	• Activation / désactivation du verrouillage des touches
10	Touchche Minuterie	Mise en marche / arrêt de la minuterie
11	Touchche marche/ arrêt	Mise en marche / arrêt de l'appareil
12	Symbole Verrouillage des touches	S'allume lorsque le verrouillage des touches est activé
13	Symbole Minuterie	• S'allume lorsque la minuterie est activée • Clignote pendant la programmation de la minuterie

Mise en marche de l'appareil

1. Insérez la fiche dans une prise suffisamment sécurisée. L'affichage s'allume pendant 2 secondes et passée ensuite en mode Veille.
2. Appuyez sur la touche marche/arrêt (11) pour passer en mode chauffage.

L'appareil se met en marche lorsque la température ambiente se trouve en-dessous de la température définie sur le thermostat.

L'appareil mémorise en mode veille la température ambiente définie.

Réglage du niveau de chauffage

1. Appuyez sur la touche Niveau de chauffage (7) afin de sélectionner le niveau souhaité.

Le symbole correspondant (6) s'allume.

Il est recommandé, au début du chauffage, d'activer le niveau maximum afin d'atteindre rapidement la température cible.

Réglage de la température souhaitée

Vous pouvez régler la température ambiente souhaitée à tout moment pendant le fonctionnement.

1. Appuyez plusieurs fois sur la touche Augmentation (8) ou Diminution (9) jusqu'à ce que la température ambiente souhaitée soit indiquée sur l'affichage 7-segments (5).

La température ambiente souhaitée est affichée.

La température ambiente souhaitée doit être supérieure à la température ambiente actuelle.

Si la température ambiente mesurée sur une période de 3 minutes est supérieure ou égale à la température cible, le chauffage est automatiquement désactivé.

Si la température ambiente mesurée est inférieure d'environ 2°C ou plus à la température cible, l'appareil repasse automatiquement en mode chauffage.

Régulation automatique de la température par l'intermédiaire du thermostat

• Dès que la température de fonctionnement maximum du fluide caloporteur est atteinte au niveau 3, l'appareil réduit la puissance au niveau 2.
• Lorsque la température repasse en-dessous de la température de fonctionnement maximum du fluide caloporteur au niveau 2, la puissance de chauffage remonte automatiquement au niveau 3.
• Si le niveau de chauffage 1 ou 2 est sé ce souhaitée est atteinte, l'appareil s'éteint complètement.

Réglage de la minuterie

La minuterie possède la fonction suivante :

• Arrêt automatique au bout d'un nombre d'heures prédéfini. Le nombre d'heures peut être compris entre 1 et 24 heures et est réglé par pas de 1 h.

Remarque

L'appareil ne doit pas fonctionner sans surveillance dans une pièce dont l'accès est libre lorsque la minuterie est activée.

L'appareil est en marche. √ L'appareil chauffe au niveau de chauffage défini.

1. Appuyez sur la touche Minuterie (10).

Le symbole Minuterie (13) clignote. ⇒ Le nombre d'heures 00 clignote sur l'affichage 7-segments (5).

1. Appuyez sur la touche Augmentation (8) ou Diminution (9) pour sélectionner le nombre d'heures souhaité jusqu'à l'arrêt automatique.

Sur l'affichage 7-segments (5), le nombre d'heures souhaité s'affiche pendant 5 secondes environ. Le symbole Minuterie (13) s'allume. Le symbole correspondant au niveau de chauffage sélectionné (6) est allumé. L'affichage 7-segments (5) indique la température cible définie.

Si vous appuyez de nouveau sur la touche Minuterie après avoir activé la minuterie, le nombre d'heures restant jusqu'à l'arrêt automatique s'affiche.

Remarques concernant l'arrêt automatique :

• L'arrêt manuel de l'appareil désactive l'arrêt automatique.
• L'activation de la fonction hors gel désactive l'arrêt automatique.
• La sélection du nombre d'heures 00 désactive la minuterie.

Verrouillage des touches

1. Pour verrouiller les touches, maintenez simultanément pressées les touches Augmentation (8) et Diminution (9) pendant 2 secondes. Le symbole Verrouillage des touches (12) s'allume et le panneau est verrouillé.
2. Pour déverrouiller à nouveau les touches, maintenez simultanément pressées les touches Augmentation (8) et Diminution (9) pendant 2 secondes.

Fonction hors gel

L'appareil est doté d'une fonction hors gel qui empêche la température de la pièce de passer en-dessous de la température à risque de gel. Pour activer la fonction hors gel, procédez de la manière suivante :

1. En mode chauffage, maintenez pressée la touche Niveau de chauffage (7). La température-cible est alors régée sur 5°C et le chiffage fonctionné au niveau 3.
2. Lorsque vous voulez repasser du mode hors-gel au mode chauffage normal, maintenez de nouveau pressée la touche Niveau de chauffage (7).

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

1. Arrêtez l'appareil.
2. Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
3. Laissez l'appareil refroidir suffisamment.
4. Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance »
5. Entreposez l'appareil conformément aux indications figurant au chapitre « Stockage »

Avertissement relatif à la tension électrique tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par la société trotec.

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil avait présenté des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

L'appareil fait des bruits après la mise en service :

L'huile qui sert de fluide caloporteur se dilate du fait de la chaleur. Ceci occasionne des bruits. C'est tout à fait normal. Aucune mesure n'est requise.

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur. Si vous constatez que l'appareil est endommagé, n'essayez pas de le remettre en marche.

Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.

• Vérifiez le fusible ou le disjoncteur secteur.
• Contrôlez la température ambiante. Le cas échéant, le thermostat s'est déclenché si la température de consigne pour la température ambiante a été atteinte.
• Vérifie que l'appareil est bien vertical et installé sur une surface plane. Il est possible que le contact de protection contre le basculement ait déclenché parce que l'appareil a été renversé. Placez toujours le radiateur en position verticale sur un support plat adapté.
• Le thermostat d'ambiance peut être défectueux. Faites remplacer un thermostat d'ambiance défectueux par une entreprise d'électricité spécialisée.
• Vérifiez si la protection anti-surchauffe s'est déclenchée (voir chapitre Sécurité).
• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec.

L'appareil est en marche, mais ne chauffe pas :

• Contrôlez la température ambiante. Le cas échéant, le thermostat s'est déclenché si la température de consigne pour la température ambiante a été atteinte.
• Vérifiez si la protection anti-surchauffe s'est déclenchée (voir chapitre Sécurité).
• La résistance de chauffage peut être grillée. Faites replacer une résistance de chauffage défectueuse par une entreprise d'électricité spécialisée.
• Le thermostat d'ambiance peut être défectueux. Faites replacer un thermostat d'ambiance défectueux par une entreprise d'électricité spécialisée.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez entièrement refroidir l'appareil.

Avertissement relatif à la tension électrique

Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.

Remarque

L'appareil est rempli d'une huile servant de fluide caloporteur. Toute intervention nécessitant l'ouverture du réservoir d'huile est à réaliser par la société TROTEC. En cas de défaut d'étanchéité du circuit d'huile, contactez le service après-vente.

Avertissement relatif à la tension électrique

Ne plongez pas l'appareil sous l'eau.

Nettoyez le boitier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boitier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Essuyez le boîtier après le nettoyage jusqu'à ce qu'il soit sec.

Données techniques

Paramètre Valeur
Modèle	TRH 28 E
PuisanceNiveau 1 :Niveau 2 :Niveau 3 :	1200 W1300 W2500 W
Raccordement secteur 220 - 240 V / ~ 50 Hz
Nombre d'ailettes 11
Courant nominal absorbé 10,9 A
Fusible ou disjoncteurrecommendé	16 A
Indice de protection IP20
Classe de protection	1 / ①
Type de fiche secteur Fiche secteur CEE 7/7
Longueur de cordon 1,8 m
Température ambienteadmissible	- 20 °C à + 40 °C
Dimensions (longueur x largeu x hauteur)	446 x 240 x 635 mm
Distance minimale par rapportaux murs et objetsvers le haut (A) :100 cm100 cm100 cm100 cm100 cm
Poids 10 kg

Informations obligatoires pour les dispositifs de chauffage électriques décentralisés

Paramètre Valeur
Modèle TRH 28 E
Puisance thermique
Puisance thermique nominale Pnom	2,0 kW
Puisance calorifique minimum (indicative) Pmin	1,2 kW
Puisance calorifique maximum continue Pmax,c	2,0 kW
Consommation d'électricité auxiliaire
À la puissance calorifique nominale elmax	0,0 kW
À la puissance thermique minimale elmin	0,0 kW
En mode veille elsb	0,0002 kW
Pour les apparils de chauffage individuels à accumulation uniquement : Type de régulation de l'apport de chaleur (sélectionnez une possibilité)
Contrôle thermique manuel de l'apport de chaleur avec thermostat intégré	NA
Contrôle thermique manuel de l'apport de chaleur avec réception d'informations sur la tempêteure de la piece et/ou extérieure	NA
Contrôle thermique électronique de l'apport de chaleur avec réception d'informations sur la tempêteure de la piece et/ou extérieure	NA
Génération de chaleur avec ventilateur NA
Type de contrôle de la puissance calorifique/de la tempêteure de la piece (sélectionnez une possibilité)
Puisance thermique à un niveau, pas de contrôle de la tempêteure de la piece	NON
Puisance thermique à deux niveaux ou plus à commutation manuelle, pas de contrôle de la tempêteure de la piece	NON
Contrôle de la tempêteure de la piece avec thermostat mécanique NON
Contrôle électronique de la tempêteure de la piece OUI
Contrôle électronique de la tempêteure de la piece etprogrammateur journalier	NON
Contrôle électronique de la tempêteure de la piece etprogrammateur hebdomadaire	NON
Autres options de contrôle (plusieurs possibles)
Contrôle de la tempêteure de la piece, avec détecteur de présence NON
Contrôle de la tempêteure de la piece, avec détecteur de fenêtre ouverte	NON
Option contrôle à distance NON
Contrôle adaptatif de l'activation NON
Limitation de la durée d'activation OUI
Capteur à globe noir NON
Coordonnées de contact Trotec GmbH	Grebbener Straße 7D-52525 Heinsberg

N.A. : non applicable

Élimination

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de dégager.

Huile servant de fluide caloporteur

L'huile servant de fluide caloporteur dans l'appareil doit être vidangée et récapacitée.

Elle doit être éliminée dans le respect de la législation nationale en vigueur.

Valable uniquement en france

NOTICE

A DEPOSER DANS LE BAC DE TRI

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
