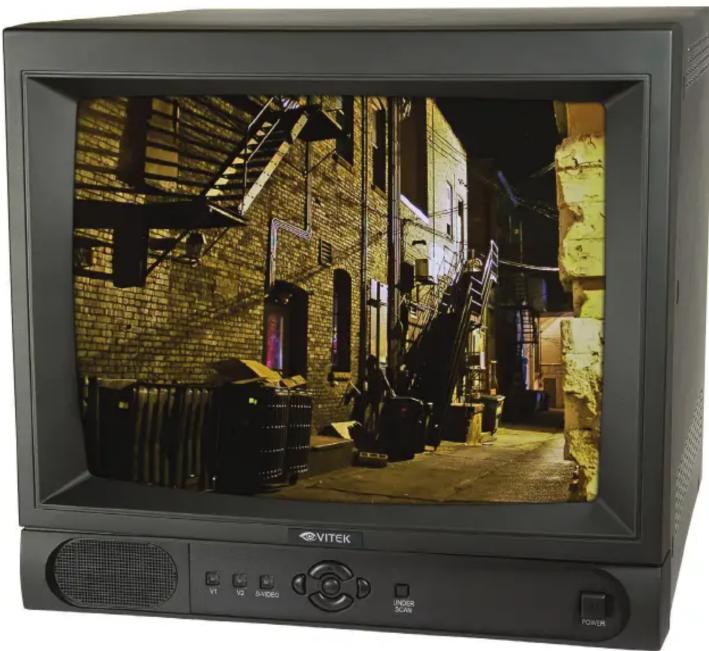

VTM143C - Moniteur Vitek - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur CRT professionnel
Marque	Vitek
Modèle	VTM143C
Diagonale de l'écran	14 pouces (35,6 cm)
Résolution	450 lignes TV au centre
Systèmes vidéo compatibles	NTSC / PAL
Entrées vidéo	2 x BNC bouclables (composite), 1 x S-Video
Sorties vidéo	2 x BNC bouclables (loop-through)
Entrées/sorties audio	Entrée et sortie audio (RCA)
Haut-parleur intégré	Oui, puissance 3 W
Puissance audio	1 W
Commandes avant	Sharpness, Brightness, Tint, Color, Contrast, Volume ; sélection source Video1/Video2/S-Video
Affichage à l'écran (OSD)	Oui
Alimentation	AC 100-240 V ~, 50/60 Hz
Consommation électrique	45 W
Température de fonctionnement	0°C à 40°C
Dimensions (L x H x P)	350 x 328 x 371 mm
Poids	14 kg
Accessoire optionnel	Kit de rack VI-141CRM
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Consignes de sécurité	Utiliser uniquement sur secteur. Ne pas exposer à l'humidité ou à des températures extrêmes.

FOIRE AUX QUESTIONS - VTM143C Vitek

Comment connecter une source vidéo au moniteur VTM143C ?

Utilisez les entrées BNC pour une source composite ou l'entrée S-Video. Branchez le câble correspondant à la source (ex : caméra, DVD). Sélectionnez l'entrée avec les boutons avant Video1, Video2 ou S-Video.

Quels types de signaux vidéo sont pris en charge ?

Le moniteur accepte les signaux vidéo composite (1 Vp-p) et S-Video. Il est compatible NTSC et PAL.

Comment régler l'image (luminosité, contraste, etc.) ?

Utilisez les boutons avant Sharpness, Bright, Tint, Color, Contrast et Volume. L'OSD (affichage à l'écran) vous guide lors des réglages.

Quelles sont les dimensions et le poids du VTM143C ?

Dimensions : 350 x 328 x 371 mm (L x H x P). Poids : environ 14 kg.

Quelle est la consommation électrique de ce moniteur ?

Consommation : 45 W sous une alimentation AC 100-240 V, 50/60 Hz.

Puis-je utiliser le VTM143C comme moniteur de surveillance ?

Oui, il est conçu pour une utilisation professionnelle, y compris la vidéosurveillance, avec ses entrées bouclables et sa haute résolution.

Le moniteur est-il montable en rack ?

Oui, un kit de rack optionnel (VI-141CRM) est disponible pour une installation en rack.

Comment nettoyer le moniteur ?

Débranchez l'appareil. Utilisez un chiffon doux légèrement humide (eau) pour l'écran et le boîtier. Évitez les produits chimiques.

Que faire si l'image clignote ou est instable ?

Vérifiez les connexions vidéo. Assurez-vous que la source est compatible (NTSC/PAL). Si le problème persiste, contactez le support technique.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF.

MODE D'EMPLOI VTM143C Vitek

Le VTM-143C offre des images haute résolution et à contraste élevé grâce à une électronique à semi-conducteurs pour une longue durée de vie. Le boîtier est en acier robuste et au design attrayant. Une alimentation régulée maintient d'excellentes performances lors des fluctuations de tension secteur. Les commandes à l'écran (OSD) pour la teinte, la couleur, la luminosité, le contraste, le surbalayage, le volume, la mise sous/hors tension et le commutateur Vidéo1/Vidéo2/S-Vidéo sont situées à l'avant de l'appareil.

CARACTÉRISTIQUES

• 450 lignes TV au centre sur un écran de 14 pouces de diagonale - Boîtier en acier noir attrayant • Commandes numériques sur le panneau avant pour : netteté / luminosité / teinte / couleur / contraste et volume - Boutons de source vidéo sur le panneau avant pour : Vidéo1 / Vidéo2 / S-Vidéo • 2 entrées vidéo en boucle et double entrée/sortie audio - Kit de rack disponible : VI-141CRM

Spécifications détaillées

Picture Tube	14" diagonal with 90° deflection angle
Resolution	450 TV Lines
Video System	NTSC / PAL
A/V Terminals	Looping BNC Video In/Out, S-Video Input, Audio In/Out
Input Signal	Video Composite: 1Vp-p
Sound output	1.0 W
Speaker	3W
Power Source	AC 100-240V~, 50/60 Hz
Power Consumption	45 Watts
Operating Temperature	32°-106° F (0°-40° C)
Dimensions(W x H x D)	13.8" x 12.9" 14.6" (350 x 328 x 371 mm)
Weight	30.9 lb (14Kg)

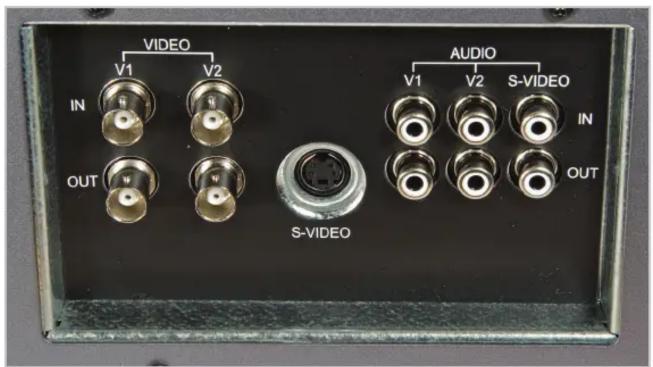

Connexions arrière :
