VTST1620 - Magnétoscope Vitek - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enregistreur vidéo numérique (magnétoscope numérique) à 16 canaux
Marque et modèle	Vitek VTST1620
Dimensions (L x H x P)	422 x 68 x 411 mm (16 5/8 x 2 11/16 x 16 3/8 pouces)
Poids (sans disque dur)	5 kg (11 lb)
Alimentation	12 V CC, 5 A
Consommation électrique	Environ 50 W (avec 1 disque dur)
Normes vidéo	NTSC et PAL, configuration automatique
Entrées vidéo	16 entrées BNC, niveau 1,0 Vcc ±10 %, 75 ohms
Sorties vidéo	Sortie principale composite, sortie spot, S-Vidéo, VGA
Compression vidéo	MPEG-4
Résolution d'enregistrement	CIF (360x240), Half-D1 (720x240), D1 (720x480)
Vitesse d'enregistrement maximale	120 ips en CIF, 60 ips en HD1, 30 ips en D1
Stockage interne	2 disques durs SATA, jusqu'à 2 To au total
Stockage externe	Jusqu'à 4 baies d'extension (VT-XHD10), 40 disques durs supplémentaires
Fonctions principales	Enregistrement continu, détection de mouvement, alarme, perte vidéo, programmation ; Pentaplex Plus (enregistrement, lecture, réseau, miroir, sauvegarde, visualisation)
Modes de recherche	Calendrier, heure, événement, bloc, fichier, signet, journal
Audio	4 entrées audio, 1 sortie, codec ADPCM, communication audio bidirectionnelle
Réseau	Ethernet 10/100 Mbps, support DDNS, surveillance multisite (16 DVR, 256 caméras)
Périphériques de commande	Boutons avant, télécommande IR, souris, logiciel client, contrôleur clavier
Sauvegarde	Disque dur externe, CD-R, DVD±RW, clé USB
Sécurité	Protection par mot de passe (2 niveaux), journal système
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Disques durs remplaçables par l'utilisateur. Pour toute autre réparation, contacter le support technique Vitek.
Informations générales	Température de fonctionnement : 0 à 40 °C ; humidité : 30 à 90 % sans condensation.

FOIRE AUX QUESTIONS - VTST1620 Vitek

Comment installer le disque dur interne ?

Ouvrez le boîtier, connectez un disque dur SATA de 3,5 pouces à un emplacement libre (max 2). Fixez-le avec les vis fournies. Consultez le manuel pour le formatage.

Comment régler la détection de mouvement ?

Accédez au menu via le bouton MENU. Choisissez 'Enregistrement' > 'Détection de mouvement'. Sélectionnez la caméra, définissez les grilles et le niveau de sensibilité. Validez avec ENTER.

Puis-je visualiser les caméras à distance ?

Oui, installez le logiciel client distant sur un PC. Configurez l'adresse IP du DVR (menu Réseau) et activez le DDNS si nécessaire. Connectez-vous avec vos identifiants.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation 12 V CC et le fusible. Assurez-vous que le cordon est bien branché. Si le problème persiste, contactez le service après-vente.

Comment sauvegarder des séquences sur une clé USB ?

Insérez une clé USB dans un port avant. En lecture, appuyez sur COPY. Sélectionnez les fichiers, puis choisissez 'USB' comme destination. Confirmez pour démarrer la copie.

Quelle est la capacité maximale de stockage externe ?

Vous pouvez connecter jusqu'à 4 baies VT-XHD10 via USB 2.0, supportant chacune 10 disques durs, soit un total de 40 disques et une capacité brute jusqu'à 40 To.

Comment réinitialiser le mot de passe administrateur ?

Maintenez enfoncée la touche RESET à l'arrière pendant 5 secondes (appareil allumé). Le mot de passe reviendra aux valeurs par défaut. Consultez le manuel pour les codes par défaut.

Puis-je enregistrer en continu sans carte réseau ?

Oui, réglez le mode d'enregistrement sur 'Continu' dans le menu. L'enregistrement se fera sur les disques internes sans nécessité de réseau.

Comment connecter un contrôleur PTZ ?

Branchez le câble RS-422/485 sur le bornier prévu à l'arrière. Configurez le protocole PTZ (menu Communication) et associez-le à la caméra concernée.

Que faire si l'image est de mauvaise qualité ?

Vérifiez la résolution d'enregistrement (CIF/HD1/D1). Optez pour D1 pour une meilleure qualité. Nettoyez les lentilles et assurez-vous que les câbles sont en bon état.

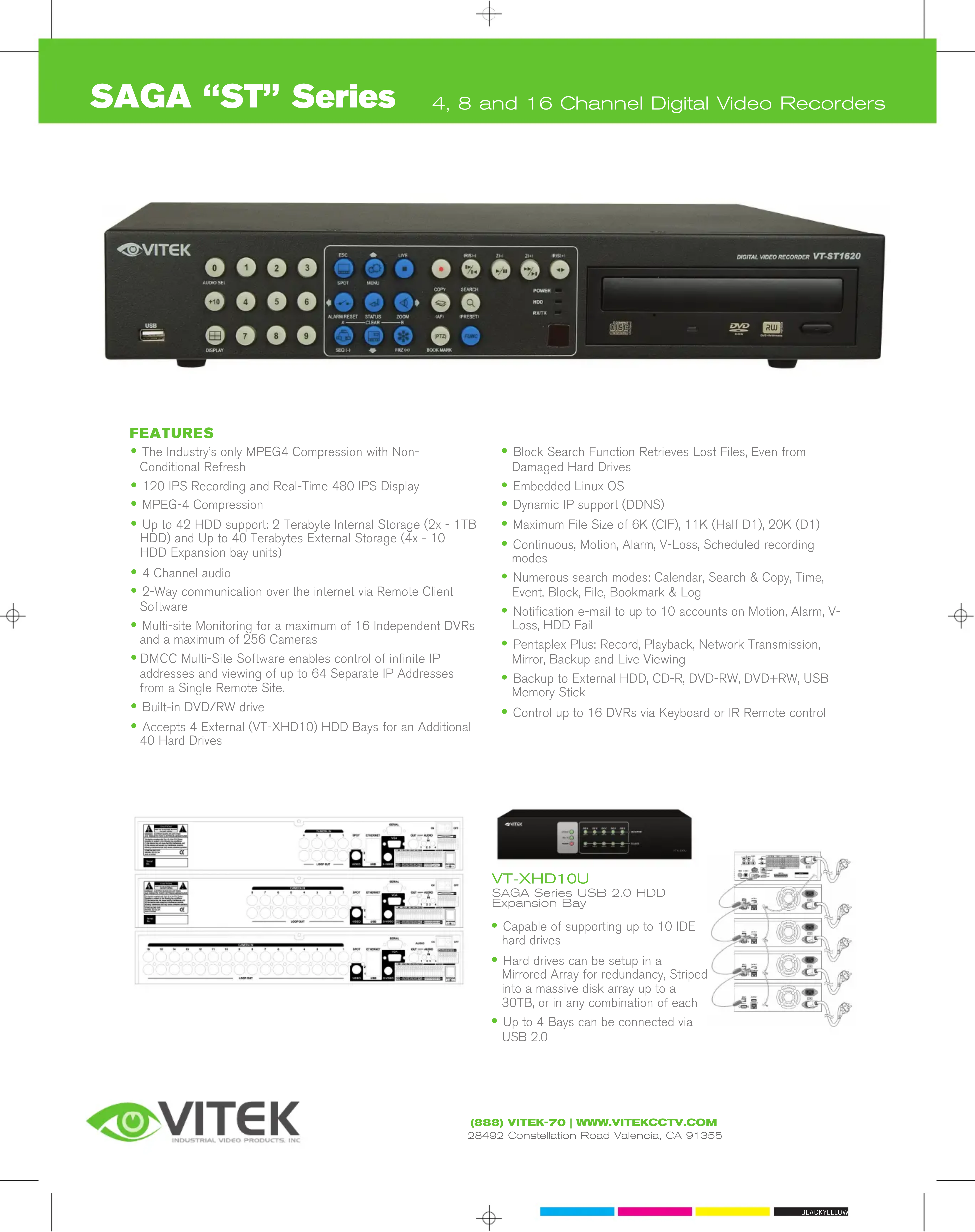

MODE D'EMPLOI VTST1620 Vitek

SAGA "ST" Series

4, 8 and 16 Channel Digital Video Recorders

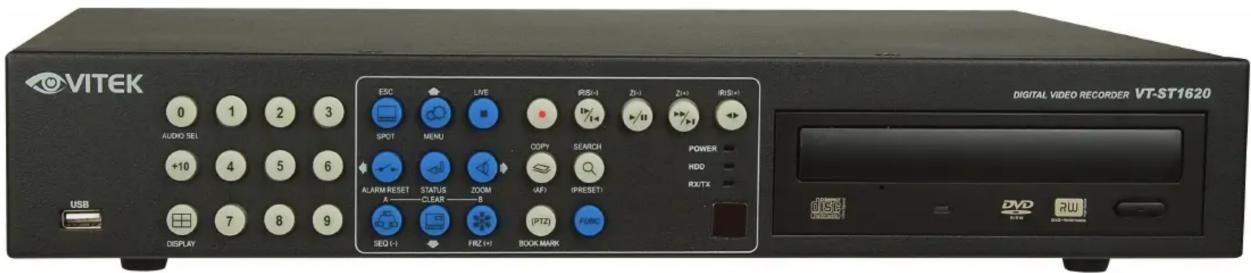

VITEK AUDIO SEL [phone] USB DISPLAY ESC LIVE RS(-) 2(+) 2(+) RS(+) SPOT MENU COPY SEARCH POWER HDD RX/TX ALARM RESET STATUS ZOOM (AF) IPRESET1 SEQ (-) FRZ (+) BOOK MARK (PTZ) FUNC DIGITAL VIDEO RECORDER VT-ST1620 dISE DVD ECN RW DCS DV EU WELER

FEATURES

• The Industry's only MPEG4 Compression with Non-Conditional Refresh
  • 120 IPS Recording and Real-Time 480 IPS Display
• MPEG-4 Compression
• Up to 42 HDD support: 2 Terabyte Internal Storage (2x - 1TB HDD) and Up to 40 Terabytes External Storage (4x - 10 HDD Expansion bay units)
  • 4 Channel audio
  • 2-Way communication over the internet via Remote Client Software
• Multi-site Monitoring for a maximum of 16 Independent DVRs and a maximum of 256 Cameras
• DMCC Multi-Site Software enables control of infinite IP addresses and viewing of up to 64 Separate IP Addresses from a Single Remote Site.
  • Built-in DVD/RW drive

• Accepts 4 External (VT-XHD10) HDD Bays for an Additional 40 Hard Drives

• Block Search Function Retrieves Lost Files, Even from Damaged Hard Drives

• Embedded Linux OS
  • Dynamic IP support (DDNS)
  • Maximum File Size of 6K (CIF), 11K (Half D1), 20K (D1)
  • Continuous, Motion, Alarm, V-Loss, Scheduled recording modes
• Numerous search modes: Calendar, Search & Copy, Time, Event, Block, File, Bookmark & Log
• Notification e-mail to up to 10 accounts on Motion, Alarm, V-Loss, HDD Fail
• Pentaplex Plus: Record, Playback, Network Transmission, Mirror, Backup and Live Viewing
• Backup to External HDD, CD-R, DVD-RW, DVD+RW, USB Memory Stick
  • Control up to 16 DVRs via Keyboard or IR Remote control

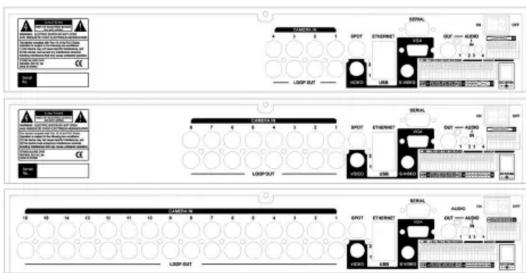

Technical diagram showing three layout panels with labeled components and control buttons, likely for industrial or electronic design.

VT-XHD10U

SAGA Series USB 2.0 HDD Expansion Bay

• Capable of supporting up to 10 IDE hard drives
• Hard drives can be setup in a Mirrored Array for redundancy, Striped into a massive disk array up to a 30TB, or in any combination of each
• Up to 4 Bays can be connected via USB 2.0

SAGA "ST" Series

4, 8 and 16 Channel Digital Video Recorders

Detailed Specifications	VT-ST420	VT-ST820	VT-ST1620
Video Standard NTSC & PAL Standards, automatic configuration
Video Inputs 4 8 16
Input Level 1.0 Vp-p ± 10% Composite, 75 Ohm Balanced.
Loop Through Output	4 Ch. BNC w/ Automatic Signal Boost	8 Ch. BNC w/ Automatic Signal Boost	16 Ch. BNC w/ Automatic Signal Boost
Main Video Output 1.0 Vp-p Composite, 75 Ohm Balanced
Spot Video Output 1.0 Vp-p Composite, 75 Ohm Balanced
S-Video Output	4-pins mini DIN
VGA Output	15 pins female DSUB
Channel Title	8 Alphanumeric Characters / Bitmap Picture or Characters
Live Playback Display	1 & 4 w/ Customizable 4 Channel View Mode	1, 4, 6, 7, 9 w/ Customizable 4, 6, 7 and 9 Channel View Modes	1, 4, 6, 7, 9, 10, 13, 16 w/ Customizable 4, 6, 7, 9, 10 and 13 Channel View Modes
Spot Display	1 Channel View
Live Display Resolution	NTSC: D1 (720 X 480) / PAL: D1 (720 X 576)
Automatic Sequence Interval	1 ~ 99 seconds
Codec (Audio)	ADPCM
Audio In	4 Channels
Audio Out	1 Channel
Input Level	0.5 ~ 1.4 Vp-p @ 20KOhm
Communication	2-way Audio Communication via Remote Client Software
Codec (Video)	MPEG4
Recording Resolution	CIF (360 X 240), Half-D1 (720 X 240), D1 (720 X 480)
Recording Speed	Max 120 pps @ CIF, Max 60 pps @ HD1, Max 30 pps @ D1
Recording Quality	Low / Fine / Superfine
Average Maximum File Size	CIF: 6K Half D1: 11K D1: 20K
Recording Modes	Continuous, Motion, Alarm, V-Loss, Schedule
Search Modes	Calendar, Search & Copy, Time, Event, Block, File, Bookmark & Log
Playback Modes	Forward/Reverse, Pause, Picture by Picture, Normal, Slow up to 128th/sec. / Fast up to 128X
Motion Recording	Selectable Grids & Multi-Level Detection per Channel
Alarm Recording	4 Channel Terminal Blocks, Normally Open or Normally Closed Circuit
Alarm Output 4 Programmable	Relay Out, Terminal Block
Pre / Post Event Buffer	5 Seconds Pre-Event / Up to 60 Seconds Post-Event Buffer
Network	LAN, WAN, Internet
DDNS/Dynamic IP support	Dynamic IP address and DDNS lookup
Monitoring Environment	Dedicated Central Monitoring System
Multisite Monitoring	Maximum of 16 Independent DVRs, Maximum of 256 Cameras
Audio Transmission	2-Way Audio Communication
Internal Storage 2 Hard Drives, 2.0 Terabyte Maximum
External Storage	40 Hard Drives, 40 Terabytes Maximum
HDD Speed	Supports both 5400 RPM and 7200 RPM
Direct Memory Access	45Mhz DMA
Hard Drive Type	SATA Compatible
Seek Time	Supports Faster than 9.0ms
Expansion Bay Interface	USB 2.0
Data Redundancy	Event Backup / Individual Hard Drive Mirroring
Security	2 Levels of Passwords monitor Menu Access, Record / Playback & Network
Watchdog	2 Independent Watchdog System (Hardware & Software)
System Log	Power Failure Check
Recovery	Auto-Reboot by watchdog resumes previous operating mode & Database Recovery
Event Notification Notification e-mail to up to 10 accounts on Motion, Alarm, V-Loss, HDD Fail
Log File List	20,000 Logs
Operating System	Modified Embedded Linux
Simultaneous Functions	Pentaplex Plus: Record, Playback, Network Transmission, Mirror, Backup, and View
Control Devices	Front buttons, IR Remote Controller, Mouse, Remote Client Software
Multiple DVR Support Control up to 16 DVRs via Keyboard Controller or IR Remote Controller
File Compatibility	Compatible with Windows based operating systems
USB Interface	3 USB 2.0 slots, 1 in Front, 2 in Rear
Backup	External HDD, CD-R, DVD-RW, DVD+RW, USB Memory Stick
Serial Interface	RS-232C for External Control & Debugging
Terminal Block	RS-422/485 Interface for PTZ control
Ethernet	RJ45 @ 10/100Mbps
Power Source	12VDC 5Amp
Power Consumption	Approximately 50 Watts w/ 1 Hard Drive
Operating Temperature	32° ~ 104° Fahrenheit
Storage Temperature	12° ~ 140° Fahrenheit
Humidity	30% ~ 90% Non-Condensing
Dimensions (W x H x D)	16 5/8" x 2 11/16" x 16 3/16"
Weight	11lbs. (No HDD)
