Type de produit	Enregistreur vidéo numérique (DVR) 4 canaux
Marque	Vitek
Modèle	VTE4
Entrées vidéo	4 (NTSC/PAL)
Sorties vidéo	Composite/S-VHS, VGA, sortie en boucle
Entrées audio	4, sortie audio : 1
Entrées alarme	4, sortie alarme : 1 relais
Compression vidéo	MPEG-4 (modifié)
Vitesse d'enregistrement	Jusqu'à 120 IPS en CIF
Résolutions	CIF (360x240), Half-D1 (720x240), D1 (720x480)
Stockage interne	2 disques durs maximum
Sauvegarde	Périphériques USB externes (clé, disque dur, CD/DVD)
Format de sauvegarde	AVI
Réseau	Ethernet RJ45 10/100 Mbps
Support IP dynamique	Oui
Contrôle PTZ	RS-485
USB	USB 2.0
Tampon pré/post événement	Jusqu'à 5 secondes avant, 5 minutes après
Détection de mouvement	Grille 12x12 réglable
Dispositif de contrôle	Panneau avant, télécommande IR, souris USB (non incluse)
Alimentation	100~240V AC, 1.0/1.5A, 60/50Hz
Température de fonctionnement	0° à 45°C
Humidité	0% à 80%
Dimensions (L x P x H)	36,1 x 39,4 x 6,4 cm
Poids (sans disque dur)	3,27 kg
Accessoires inclus	Télécommande IR, manuel d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter la poussière et l'humidité.
Sécurité	Ne pas exposer à l'eau ou à des températures extrêmes. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Disques durs, alimentation, ventilateur. Contacter le support pour réparation.

FOIRE AUX QUESTIONS - VTE4 Vitek

Comment configurer la visualisation à distance ?

Connectez l'appareil à votre réseau via le port Ethernet. Accédez à l'interface web en entrant l'adresse IP du DVR dans un navigateur. Utilisez le nom d'utilisateur et mot de passe par défaut (admin/admin). Configurez le transfert de ports sur votre routeur si nécessaire. Consultez le manuel pour plus de détails.

Comment connecter des caméras ?

Branchez les caméras aux entrées vidéo BNC à l'arrière. Pour l'alimentation, utilisez l'alimentation fournie ou un adaptateur secteur. Assurez-vous que les caméras sont compatibles avec le format vidéo (NTSC/PAL).

Comment effectuer une sauvegarde ?

Insérez une clé USB ou un disque dur externe dans le port USB. Allez dans le menu de sauvegarde, sélectionnez la période et les canaux, puis lancez la sauvegarde. Les fichiers sont enregistrés au format AVI.

Comment régler la détection de mouvement ?

Dans le menu de configuration, sélectionnez 'Détection de mouvement'. Activez-la pour chaque canal, puis définissez la grille de sensibilité (12x12). Réglez le seuil et les zones. Vous pouvez également configurer des actions comme l'enregistrement ou l'alarme.

Comment changer le mot de passe ?

Allez dans le menu 'Système' puis 'Comptes'. Sélectionnez l'utilisateur 'admin' et modifiez le mot de passe. Utilisez un mot de passe fort composé de lettres, chiffres et symboles. Notez-le pour ne pas l'oublier.

Que faire si l'image est absente ?

Vérifiez d'abord les connexions des câbles vidéo et l'alimentation des caméras. Assurez-vous que les caméras sont allumées. Testez une autre caméra sur la même entrée. Si le problème persiste, redémarrez le DVR.

Comment mettre à jour le firmware ?

Téléchargez la dernière version du firmware sur le site de Vitek. Copiez le fichier sur une clé USB formatée en FAT32. Branchez la clé sur le DVR, allez dans 'Mise à jour' et sélectionnez le fichier. Ne coupez pas l'alimentation pendant la mise à jour.

Comment utiliser la fonction PTZ ?

Connectez le câble RS-485 de la caméra PTZ au DVR. Dans le menu, configurez le protocole et l'adresse de la caméra. Utilisez la télécommande ou la souris pour contrôler les mouvements (pan, tilt, zoom).

Comment réinitialiser l'appareil ?

Maintenez enfoncé le bouton 'Reset' à l'arrière pendant 10 secondes jusqu'à ce que le DVR redémarre. Attention : cela efface tous les réglages utilisateur. Pour une réinitialisation par menu, allez dans 'Système' > 'Réinitialiser par défaut'.

Comment entretenir l'appareil ?

Nettoyez régulièrement l'extérieur avec un chiffon doux et sec. Évitez les produits chimiques. Assurez une bonne ventilation autour de l'appareil. Vérifiez les filtres à air si présents. Débranchez l'alimentation avant tout entretien.

MODE D'EMPLOI VTE4 Vitek

VT-E Series

4, 8, and 16 Channel Digital Video Recorders

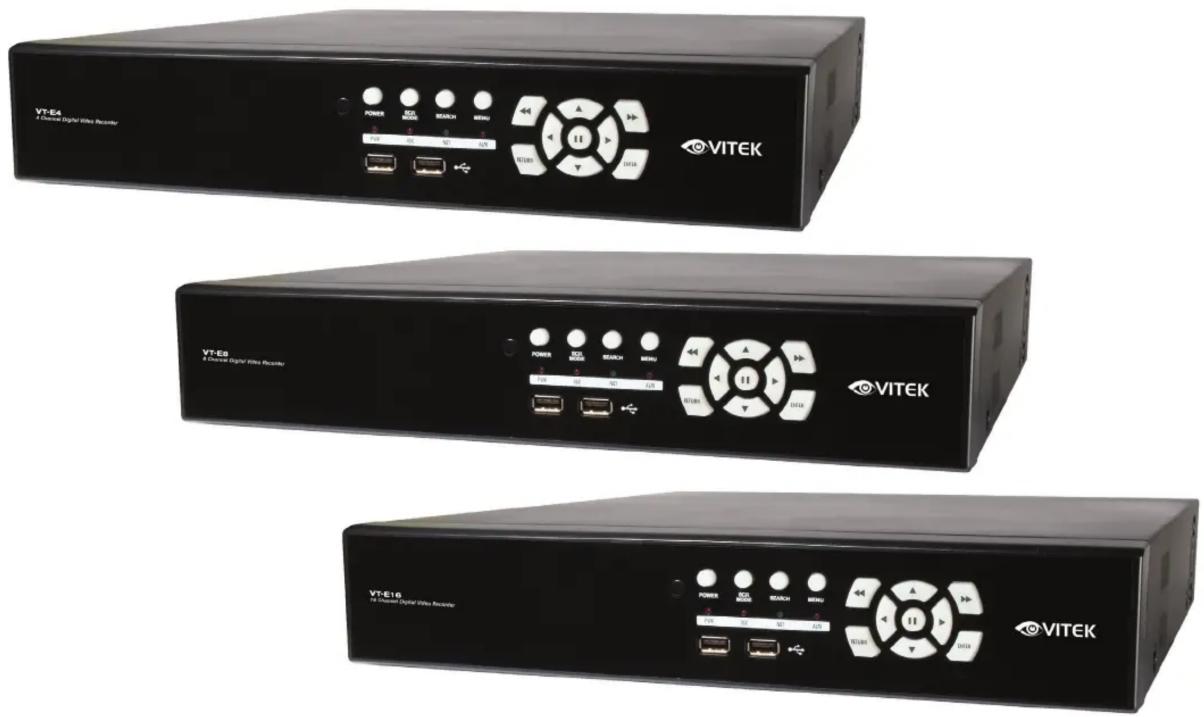

Three black VITEK digital video recording units with control knobs and ports, no visible text or symbols on the devices themselves.

FEATURES

• 4, 8, or 16 Video Inputs
• Remote Viewing over the Internet or LAN
• Supports both Dynamic and Static IP Addresses
• Up to 120 IPS Recording
- MPEG-4 Compression
• 4 Audio Inputs / 1 Audio Output
• 4, 8, or 16 Channel Alarm Inputs
• Control locally via Front Panel, USB Mouse or with the Included IR Remote Control
• PTZ Control over RS-485
• Built-In Bandwidth Throttling

VT-E Series

4, 8, and 16 Channel Digital Video Recorders

Detailed Specifications	VT-E4	VT-E8	VT-E16
Video Standard	NTSC & PAL
Video Inputs	4	8	16
Looping Outputs	4 N/A N/A
Monitor Output	Composite / S-VHS 704 x 480 / 704 x 576
Main Monitor Output	VGA
Spot Output (Analog)	1	2	4
Split Screen	1 / 4 1 / 4 / 5 / 6 / 9 1 / 4 / 5 / 6 / 8 / 9 / 16
Audio	4 In / 1 Out
Alarm	4 In / 1 Out (1 Relay) 8 In / 8 Out (TTL) 16 In / 16 Out (TTL)
Recording Speed	CIF (360 X 240), Half-D1 (720 X 240), D1 (720 X 480)
Compression	MPEG-4 (Modified)
Average File Size	CIF: 2~4k / Half D1: 4~6k / D1: 8~12k
Internal Storage	2 x HDD (Max)
Backup Options	External USB Devices (Flash Memory, HDD, CD/DVD+/-R, Etc.)
Backup File Format	AVI
Ethernet	RJ45 @ 10/100Mbps
Badwidth Throttling	8 Levels
Dynamic IP support	Yes
PTZ Control	RS-485
USB	USB 2.0
Pre / Post Event Buffer	Up to: 5 Seconds Pre-Event / 5 Minutes Post-Event
Motion Area Setup	Adjustable 12 x 12 Grid	Adjustable 16 x 16 Grid	Adjustable 16 x 16 Grid
Operation Device	Front Panel / IR Remote Control / USB Mouse (Mouse Not Included)
IR Remote Control	Included
Power	100~240VAC, 1.0/1.5A, 60/50Hz
Operation Temp.	32° ~ 113° Fahrenheit
Humidity	0% ~ 80%
Dimensions (W x H x D)	14.2" x 15.5" x 2.5"
Weight	7.2lbs. (w/o HDD)
