VTE16 - Enregistreur vidéo numérique Vitek - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enregistreur vidéo numérique 16 canaux
Marque	Vitek
Modèle	VTE16
Entrées vidéo	16 (NTSC/PAL)
Sorties vidéo	Composite / S-VHS, VGA, Spot (4)
Audio	4 entrées / 1 sortie
Alarmes	16 entrées / 16 sorties TTL
Compression vidéo	MPEG-4 modifié
Vitesse d'enregistrement maximale	120 IPS (CIF)
Résolutions d'enregistrement	CIF (360x240), Half-D1 (720x240), D1 (720x480)
Stockage interne	2 disques durs (max)
Sauvegarde externe	USB (clé, disque dur, graveur CD/DVD)
Format de sauvegarde	AVI
Réseau	Ethernet RJ45 10/100 Mbps
Visionnage à distance	Oui (Internet ou LAN, IP dynamique/statique)
Contrôle PTZ	RS-485
Affichage écran partagé	1/4/5/6/8/9/16
Pré/post alarme	5 secondes pré-événement / 5 minutes post-événement
Détection de mouvement	Grille 16x16 ajustable
Périphériques de contrôle	Panneau avant, télécommande IR, souris USB (non incluse)
Télécommande IR	Incluse
Dimensions (L x H x P)	36 x 39,4 x 6,4 cm
Poids (sans disque dur)	3,27 kg
Alimentation	100-240 VAC, 1,0-1,5 A, 60/50 Hz
Température de fonctionnement	0°C à 45°C
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Nettoyer les fentes de ventilation. Éviter les solvants.
Sécurité	Installer dans un endroit sec et aéré. Ne pas obstruer les ouvertures. Utiliser une prise avec terre.
Pièces détachées et réparabilité	Disques durs remplaçables. Alimentation interne. Pour autres pièces, contacter le SAV.
Informations générales	Utilisation intérieure uniquement. Conserver la notice. Respecter les normes électriques locales.

FOIRE AUX QUESTIONS - VTE16 Vitek

Comment connecter l'enregistreur à internet pour le visionnage à distance ?

Branchez le câble Ethernet au port RJ45 de l'enregistreur et à votre routeur. Accédez au menu réseau et configurez une adresse IP statique ou activez le support IP dynamique. Utilisez un logiciel de visualisation (comme Vitek Viewer) sur votre PC ou smartphone.

Quelle est la résolution maximale d'enregistrement ?

L'enregistreur supporte trois résolutions : CIF (360x240), Half-D1 (720x240) et D1 (720x480). La résolution D1 offre la meilleure qualité.

Comment sauvegarder des vidéos sur un périphérique USB ?

Connectez une clé USB ou un disque dur externe via un port USB. Allez dans le menu de sauvegarde, sélectionnez la date/heure et les caméras souhaitées, puis lancez la sauvegarde. Les fichiers sont au format AVI.

Quels types de disques durs sont compatibles ?

L'enregistreur accepte jusqu'à 2 disques durs SATA de taille standard (2,5 ou 3,5 pouces). Aucune limite de capacité spécifique n'est mentionnée, mais les disques durs doivent être compatibles avec l'usage en enregistrement vidéo (surveillance).

Comment régler la détection de mouvement ?

Accédez au menu Détection de mouvement. Définissez une grille 16x16 ajustable pour chaque caméra. Réglez la sensibilité et les zones actives. Vous pouvez aussi configurer une pré-alarme de 5 secondes et une post-alarme jusqu'à 5 minutes.

Puis-je contrôler une caméra PTZ ?

Oui, l'enregistreur supporte le contrôle PTZ via RS-485. Connectez le câble RS-485 entre l'enregistreur et la caméra PTZ. Configurez le protocole et l'adresse dans le menu PTZ.

Comment utiliser plusieurs caméras en écran partagé ?

Utilisez le panneau avant, la télécommande ou une souris USB pour sélectionner le mode d'affichage. Les options disponibles sont : 1, 4, 5, 6, 8, 9 ou 16 caméras simultanément.

Que faire si l'enregistreur ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique : la prise doit délivrer 100-240 VAC. Assurez-vous que le cordon d'alimentation est correctement branché. Si le problème persiste, l'alimentation interne peut être défectueuse ; contactez le SAV.

Comment réinitialiser l'enregistreur aux paramètres d'usine ?

Accédez au menu Système et recherchez l'option Réinitialiser ou Par défaut. Confirmez l'action. Notez que cela efface tous les réglages personnalisés, mais pas les enregistrements.

L'enregistreur peut-il être utilisé avec des caméras analogiques ?

Oui, les entrées vidéo sont conçues pour des caméras analogiques CVBS (BNC). Il supporte les standards NTSC et PAL. Assurez-vous que vos caméras sont compatibles avec ces signaux.

MODE D'EMPLOI VTE16 Vitek

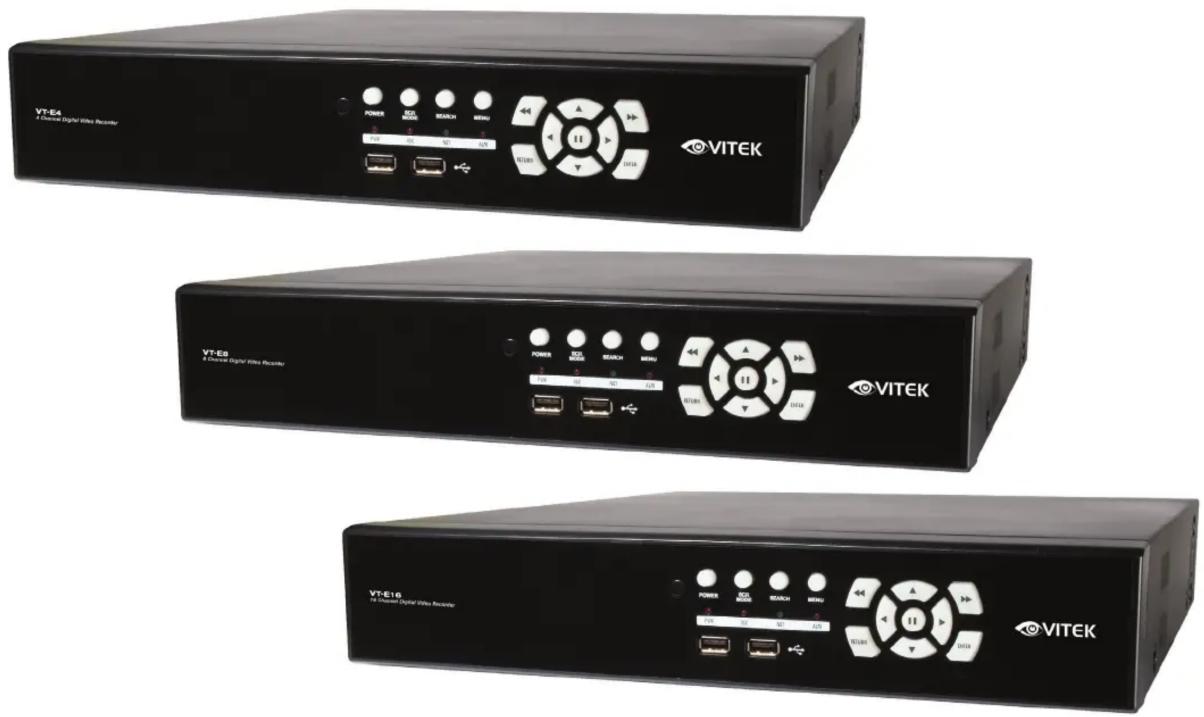

VT-E Series

4, 8, and 16 Channel Digital Video Recorders

FEATURES

• 4, 8, or 16 Video Inputs
• Remote Viewing over the Internet or LAN
• Supports both Dynamic and Static IP Addresses
• Up to 120 IPS Recording
- MPEG-4 Compression
• 4 Audio Inputs / 1 Audio Output
• 4, 8, or 16 Channel Alarm Inputs
• Control locally via Front Panel, USB Mouse or with the Included IR Remote Control
• PTZ Control over RS-485
• Built-In Bandwidth Throttling

VT-E Series

4, 8, and 16 Channel Digital Video Recorders

Detailed Specifications	VT-E4	VT-E8	VT-E16
Video Standard	NTSC & PAL
Video Inputs	4	8	16
Looping Outputs	4 N/A N/A
Monitor Output	Composite / S-VHS 704 x 480 / 704 x 576
Main Monitor Output	VGA
Spot Output (Analog)	1	2	4
Split Screen	1 / 4 1 / 4 / 5 / 6 / 9 1 / 4 / 5 / 6 / 8 / 9 / 16
Audio	4 In / 1 Out
Alarm	4 In / 1 Out (1 Relay) 8 In / 8 Out (TTL) 16 In / 16 Out (TTL)
Recording Speed	CIF (360 X 240), Half-D1 (720 X 240), D1 (720 X 480)
Compression	MPEG-4 (Modified)
Average File Size	CIF: 2~4k / Half D1: 4~6k / D1: 8~12k
Internal Storage	2 x HDD (Max)
Backup Options	External USB Devices (Flash Memory, HDD, CD/DVD+/-R, Etc.)
Backup File Format	AVI
Ethernet	RJ45 @ 10/100Mbps
Badwidth Throttling	8 Levels
Dynamic IP support	Yes
PTZ Control	RS-485
USB	USB 2.0
Pre / Post Event Buffer	Up to: 5 Seconds Pre-Event / 5 Minutes Post-Event
Motion Area Setup	Adjustable 12 x 12 Grid	Adjustable 16 x 16 Grid	Adjustable 16 x 16 Grid
Operation Device	Front Panel / IR Remote Control / USB Mouse (Mouse Not Included)
IR Remote Control	Included
Power	100~240VAC, 1.0/1.5A, 60/50Hz
Operation Temp.	32° ~ 113° Fahrenheit
Humidity	0% ~ 80%
Dimensions (W x H x D)	14.2" x 15.5" x 2.5"
Weight	7.2lbs. (w/o HDD)
