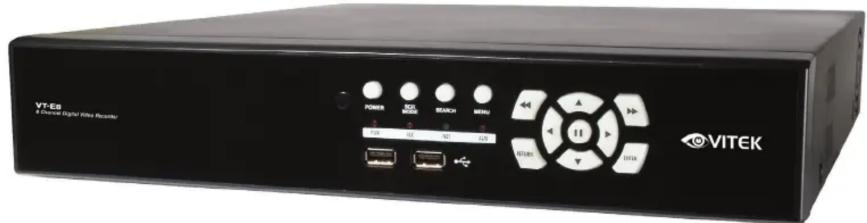

VTE8 - Enregistreur vidéo numérique Vitek - Notice d'utilisation et mode d'emploi gratuit

Marque	Vitek
Modèle	VTE8
Type de produit	Enregistreur vidéo numérique 8 canaux
Entrées vidéo	8 (NTSC/PAL)
Compression	MPEG-4 (modifié)
Résolution d'enregistrement	CIF (360x240), Half-D1 (720x240), D1 (720x480)
Vitesse d'enregistrement	Jusqu'à 120 IPS
Audio	4 entrées / 1 sortie
Alarme	8 entrées / 8 sorties (TTL)
Stockage interne	2 disques durs (max)
Sorties vidéo	Composite/S-VHS, VGA, Spot (2)
Réseau	Ethernet RJ45 10/100 Mbps, prise en charge IP dynamique
Contrôle PTZ	RS-485
Alimentation	100-240 VAC, 1.0/1.5A, 50/60 Hz
Dimensions (L x P x H)	36 x 39,4 x 6,4 cm
Poids (sans disque dur)	3,3 kg
Température de fonctionnement	0°C à 45°C
Humidité	0% à 80%
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Alarmes intégrées, détection de mouvement par grille ajustable (16x16)
Pièces détachées et réparabilité	Contacter le service client Vitek pour les pièces détachées et réparations.
Accessoires inclus	Télécommande IR, câbles (non spécifiés)

FOIRE AUX QUESTIONS - VTE8 Vitek

Comment configurer la visualisation à distance ?

Connectez le DVR à votre réseau via le port Ethernet. Accédez au menu Réseau et configurez une adresse IP statique ou dynamique. Activez l'accès à distance et utilisez un navigateur web ou un logiciel de visualisation pour accéder à l'interface du DVR depuis un ordinateur ou un smartphone.

Comment connecter le DVR à mon réseau ?

Utilisez un câble RJ45 pour relier le port Ethernet du DVR à votre routeur ou commutateur réseau. Assurez-vous que le câble est bien branché. Dans le menu Réseau, choisissez entre IP statique ou DHCP selon votre configuration réseau.

Comment régler la détection de mouvement ?

Dans le menu Enregistrement, sélectionnez Détection de mouvement. Vous pouvez ajuster une grille de 16x16 zones et définir la sensibilité. Chaque zone peut être activée ou désactivée selon vos besoins de surveillance.

Comment enregistrer en boucle ?

Le DVR enregistre automatiquement en boucle lorsque le disque dur est plein. Assurez-vous que l'option Écrasement automatique est activée dans les paramètres d'enregistrement. Vous pouvez également configurer la durée de rétention des enregistrements.

Comment sauvegarder des vidéos sur une clé USB ?

Insérez une clé USB dans le port USB du DVR. En mode lecture, sélectionnez les enregistrements à sauvegarder, puis appuyez sur le bouton Sauvegarde. Choisissez le format AVI et confirmez. Le transfert démarre automatiquement.

Que faire si le DVR ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que l'interrupteur d'alimentation à l'arrière est en position On. Si le problème persiste, contactez le support technique Vitek.

Comment réinitialiser les paramètres d'usine ?

Dans le menu Configuration, allez dans Paramètres système et sélectionnez Rétablir les paramètres d'usine. Confirmez l'opération. Le DVR redémarrera avec les réglages par défaut. Toutes les données d'enregistrement seront conservées.

Comment ajouter un disque dur supplémentaire ?

Ouvrez le boîtier du DVR en retirant les vis. Connectez un disque dur SATA de 3,5 pouces sur le connecteur libre. Refermez le boîtier et allumez le DVR. Allez dans Gestion des disques pour formater et initialiser le nouveau disque.

Comment contrôler une caméra PTZ ?

Connectez la caméra PTZ au port RS-485 du DVR. Dans le menu PTZ, sélectionnez la caméra et configurez le protocole et la vitesse de transmission. Utilisez la télécommande IR, la souris USB ou le panneau avant pour contrôler les mouvements.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware sur le site Vitek. Copiez le fichier sur une clé USB formatée en FAT32. Branchez la clé sur le DVR, allez dans Configuration > Mise à jour et sélectionnez le fichier. Suivez les instructions à l'écran. Ne coupez pas l'alimentation pendant la mise à jour.

MODE D'EMPLOI VTE8 Vitek

FEATURES

4, 8, or 16 Video Inputs
Remote Viewing over the Internet or LAN
Supports both Dynamic and Static IP Addresses
Up to 120 IPS Recording
MPEG-4 Compression
4 Audio Inputs / 1 Audio Output
4, 8, or 16 Channel Alarm Inputs
Control locally via Front Panel, USB Mouse or with the Included IR Remote Control
- PTZ Control over RS-485
Built-In Bandwidth Throttling

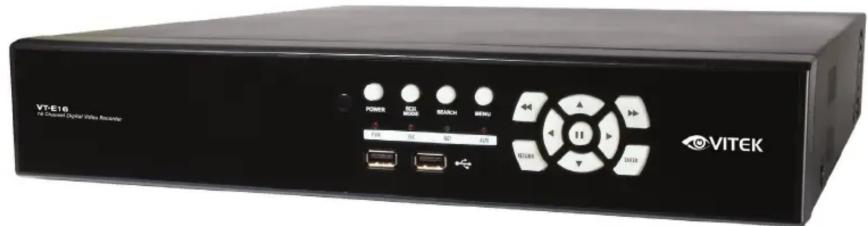

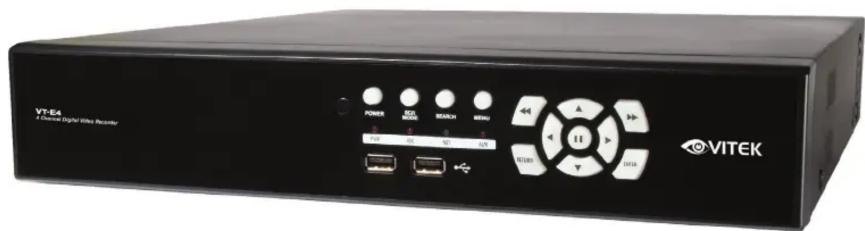

VT-E Series

4, 8, and 16 Channel Digital Video Recorders

Detailed Specifications	VT-E4	VT-E8	VT-E16
Video Standard	NTSC & PAL
Video Inputs	4	8	16
Looping Outputs	4 N/A N/A
Monitor Output	Composite / S-VHS 704 x 480 / 704 x 576
Main Monitor Output	VGA
Spot Output (Analog)	1	2	4
Split Screen	1 / 41 / 4 / 5 / 6 / 91 / 4 / 5 / 6 / 8 / 9 / 16
Audio	4 In / 1 Out
Alarm	4 In / 1 Out (1 Relay) 8 In / 8 Out (TTL) 16 In / 16 Out (TTL)
Recording Speed	CIF (360 X 240), Half-D1 (720 X 240), D1 (720 X 480)
Compression	MPEG-4 (Modified)
Average File Size	CIF: 2~4k / Half D1: 4~6k / D1: 8~12k
Internal Storage	2 x HDD (Max)
Backup Options	External USB Devices (Flash Memory, HDD, CD/DVD+/-R, Etc.)
Backup File Format	AVI
Ethernet	RJ45 @ 10/100Mbps
Badwidth Throttling	8 Levels
Dynamic IP support	Yes
PTZ Control	RS-485
USB	USB 2.0
Pre / Post Event Buffer	Up to: 5 Seconds Pre-Event / 5 Minutes Post-Event
Motion Area Setup	Adjustable 12 x 12 Grid	Adjustable 16 x 16 Grid	Adjustable 16 x 16 Grid
Operation Device	Front Panel / IR Remote Control / USB Mouse (Mouse Not Included)
IR Remote Control	Included
Power	100~240VAC, 1.0/1.5A, 60/50Hz
Operation Temp.	32° ~ 113° Fahrenheit
Humidity	0% ~ 80%
Dimensions (W x H x D)	14.2" x 15.5" x 2.5"
Weight	7.2lbs. (w/o HDD)
