Type de produit	Enregistreur vidéo numérique 4 canaux
Marque	Vitek
Modèle	VTST420
Compression vidéo	MPEG4
Résolution d'enregistrement	CIF (360 x 240), Half-D1 (720 x 240), D1 (720 x 480)
Vitesse d'enregistrement maximale	120 ips en CIF, 60 ips en Half-D1, 30 ips en D1
Entrées vidéo	4 canaux, BNC, 1 Vp-p 75 ohms
Sorties vidéo	Composite, S-Video, VGA
Audio	4 entrées, 1 sortie, communication bidirectionnelle
Stockage interne	Jusqu'à 2 To (2 disques durs SATA)
Stockage externe	Jusqu'à 40 To via baies d'extension USB 2.0
Modes d'enregistrement	Continu, Détection de mouvement, Alarme, Perte vidéo, Planifié
Modes de recherche	Calendrier, Temps, Événement, Bloc, Fichier, Signet, Journal
Fonctions simultanées	Pentaplex Plus : enregistrement, lecture, réseau, miroir, sauvegarde, visualisation
Connectivité réseau	Ethernet 10/100, DDNS, surveillance multisite jusqu'à 16 DVR
Alimentation	12V DC, 5A
Consommation électrique	Environ 50 Watts (avec 1 disque dur)
Dimensions (L x H x P)	422 x 68 x 411 mm
Poids	Environ 5 kg (sans disque dur)
Température de fonctionnement	0 °C à 40 °C
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux et sec. Éviter l'humidité et la poussière. Débrancher avant nettoyage.
Sécurité	Protection par mot de passe à 2 niveaux, système de surveillance watchdog
Pièces détachées et réparabilité	Disques durs SATA standard, alimentation 12V 5A, baies d'extension VT-XHD10 disponibles. Consultez le support Vitek pour les pièces.

FOIRE AUX QUESTIONS - VTST420 Vitek

Comment connecter le VTST420 au réseau ?

Utilisez un câble Ethernet RJ45 pour connecter le DVR à votre routeur. Accédez aux paramètres réseau via le menu pour configurer l'adresse IP (DHCP ou statique). Le DVR prend en charge DDNS pour les adresses IP dynamiques. Vous pouvez ensuite accéder à distance via le logiciel client.

Comment configurer la détection de mouvement ?

Allez dans le menu Enregistrement, sélectionnez Détection de mouvement. Vous pouvez choisir des grilles de détection par canal et ajuster la sensibilité. Le DVR peut déclencher l'enregistrement et envoyer une notification par e-mail en cas de mouvement.

Comment sauvegarder des enregistrements ?

Vous pouvez sauvegarder sur un disque dur externe, un CD-R, un DVD-RW, un DVD+RW ou une clé USB via les ports USB. Utilisez la fonction de recherche pour sélectionner les fichiers, puis copiez-les.

Combien de caméras puis-je connecter ?

Le modèle VTST420 prend en charge jusqu'à 4 caméras avec entrées BNC. Vous pouvez également connecter jusqu'à 16 DVR indépendants pour une surveillance multisite.

Quelle est la capacité de stockage maximale ?

Le stockage interne peut atteindre 2 To avec deux disques durs SATA. En ajoutant jusqu'à 4 baies d'extension VT-XHD10, vous pouvez atteindre 40 To externes, soit un total de 42 To.

Comment récupérer des fichiers perdus sur un disque dur endommagé ?

Le VTST420 dispose d'une fonction de recherche par bloc qui permet de retrouver des fichiers même sur des disques durs endommagés. Utilisez le mode de recherche Bloc dans le menu.

Puis-je visualiser les caméras à distance ?

Oui, via le logiciel client distant. Vous pouvez surveiller jusqu'à 16 DVR et 256 caméras. Une communication audio bidirectionnelle est également possible.

Quels formats de fichier sont compatibles pour la sauvegarde ?

Les fichiers enregistrés sont au format propriétaire mais compatibles avec Windows. Vous pouvez les lire sur un ordinateur après les avoir sauvegardés sur un support externe.

Comment réinitialiser le mot de passe ?

Consultez le manuel pour la procédure de réinitialisation. Généralement, il existe un jumper sur la carte mère ou une option de récupération via le menu de service. Contactez le support Vitek pour obtenir de l'aide.

Comment mettre à jour le firmware ?

Téléchargez la dernière version du firmware sur le site de Vitek. Copiez le fichier sur une clé USB, insérez-la dans le DVR, puis allez dans le menu Mise à jour système. Suivez les instructions à l'écran. Assurez-vous de ne pas couper l'alimentation pendant la mise à jour.

MODE D'EMPLOI VTST420 Vitek

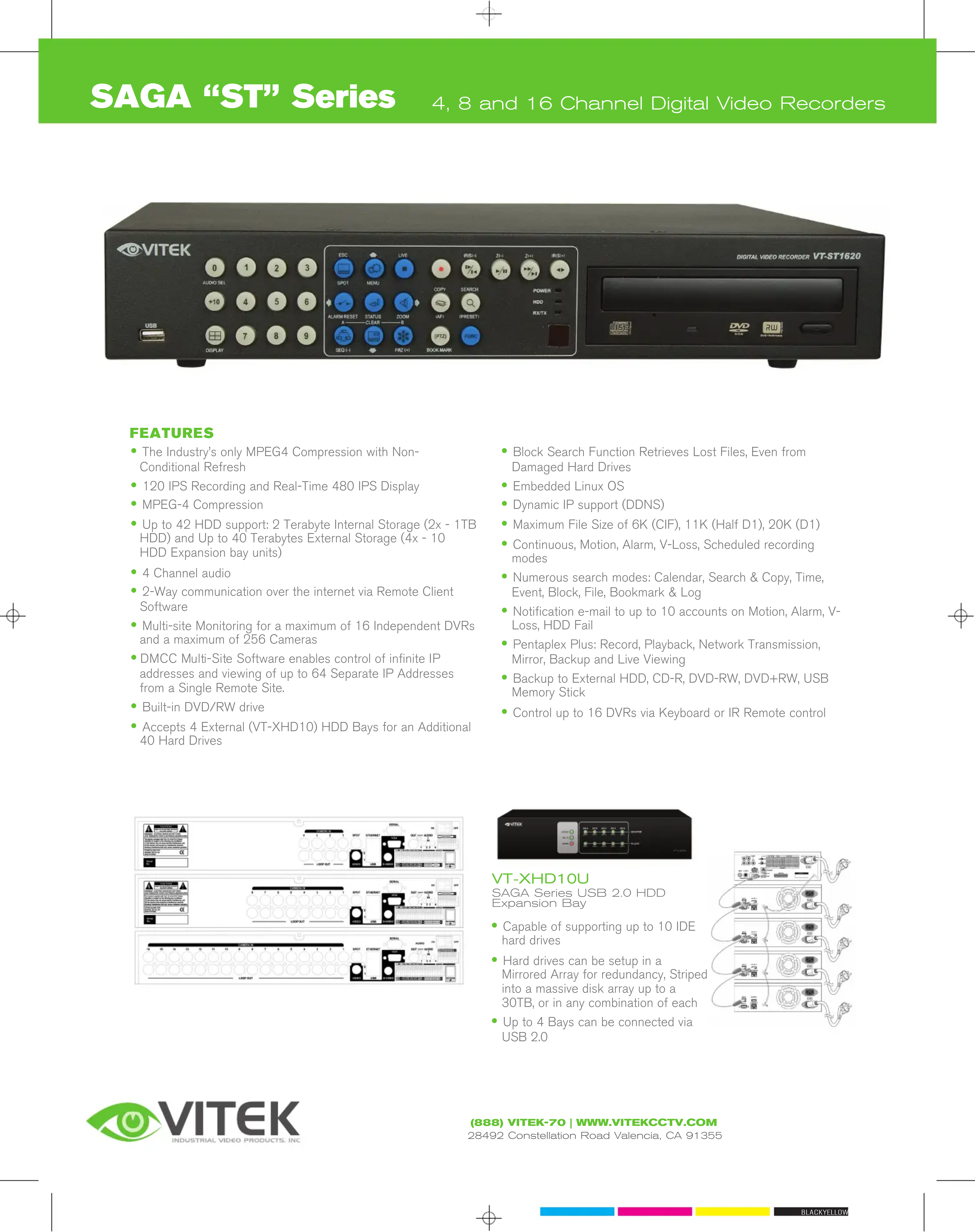

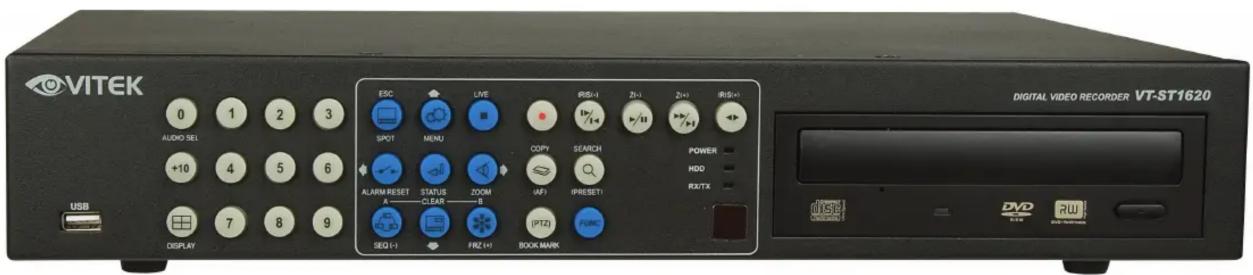

SAGA "ST" Series

4, 8 and 16 Channel Digital Video Recorders

FEATURES

The Industry's only MPEG4 Compression with Non-Conditional Refresh
120 IPS Recording and Real-Time 480 IPS Display
MPEG-4 Compression
- Up to 42 HDD support: 2 Terabyte Internal Storage (2x - 1TB HDD) and Up to 40 Terabytes External Storage (4x - 10 HDD Expansion bay units)
4 Channel audio
- 2-Way communication over the internet via Remote Client Software
- Multi-site Monitoring for a maximum of 16 Independent DVRs and a maximum of 256 Cameras
- DMCC Multi-Site Software enables control of infinite IP addresses and viewing of up to 64 Separate IP Addresses from a Single Remote Site.
Built-in DVD/RW drive
- Accepts 4 External (VT-XHD10) HDD Bays for an Additional 40 Hard Drives

• Block Search Function Retrieves Lost Files, Even from Damaged Hard Drives
  Embedded Linux OS
  Dynamic IP support (DDNS)
  Maximum File Size of 6K (CIF), 11K (Half D1), 20K (D1)
• Continuous, Motion, Alarm, V-Loss, Scheduled recording modes
• Numerous search modes: Calendar, Search & Copy, Time, Event, Block, File, Bookmark & Log
• Notification e-mail to up to 10 accounts on Motion, Alarm, V-Loss, HDD Fail
• Pentaplex Plus: Record, Playback, Network Transmission, Mirror, Backup and Live Viewing
• Backup to External HDD, CD-R, DVD-RW, DVD+RW, USB Memory Stick
  Control up to 16 DVRs via Keyboard or IR Remote control

VT-XHD10U

SAGA Series USB 2.0 HDD Expansion Bay

• Capable of supporting up to 10 IDE hard drives
• Hard drives can be setup in a Mirrored Array for redundancy, Striped into a massive disk array up to a 30TB, or in any combination of each
• Up to 4 Bays can be connected via USB 2.0

SAGA "ST" Series

4, 8 and 16 Channel Digital Video Recorders

Detailed Specifications	VT-ST420	VT-ST820	VT-ST1620
Video Standard NTSC & PAL Standards, automatic configuration

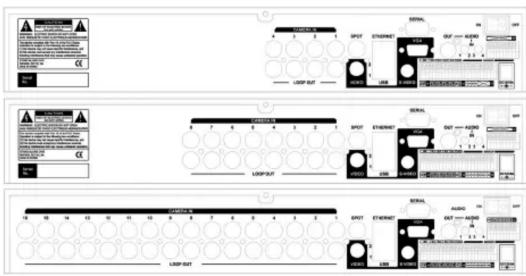

Video Inputs 4 8 16
Input Level 1.0 Vp-p ± 10% Composite, 75 Ohm Balanced.
Loop Through Output	4 Ch. BNC w/ Automatic Signal Boost	8 Ch. BNC w/ Automatic Signal Boost	16 Ch. BNC w/ Automatic Signal Boost
Main Video Output 1.0 Vp-p Composite, 75 Ohm Balanced
Spot Video Output 1.0 Vp-p Composite, 75 Ohm Balanced
S-Video Output	4-pins mini DIN
VGA Output	15 pins female DSUB
Channel Title	8 Alphanumeric Characters / Bitmap Picture or Characters
Live Playback Display	1 & 4 w/ Customizable 4 Channel View Mode	1, 4, 6, 7, 9 w/ Customizable 4, 6, 7 and 9 Channel View Modes	1, 4, 6, 7, 9, 10, 13, 16 w/ Customizable 4, 6, 7, 9, 10 and 13 Channel View Modes
Spot Display	1 Channel View
Live Display Resolution	NTSC: D1 (720 X 480) / PAL: D1 (720 X 576)
Automatic Sequence Interval	1 ~ 99 seconds
Codec (Audio)	ADPCM
Audio In	4 Channels
Audio Out	1 Channel
Input Level	0.5 ~ 1.4 Vp-p @ 20KOhm
Communication	2-way Audio Communication via Remote Client Software
Codec (Video)	MPEG4
Recording Resolution	CIF (360 X 240), Half-D1 (720 X 240), D1 (720 X 480)
Recording Speed	Max 120 pps @ CIF, Max 60 pps @ HD1, Max 30 pps @ D1
Recording Quality	Low / Fine / Superfine
Average Maximum File Size	CIF: 6K Half D1: 11K D1: 20K
Recording Modes	Continuous, Motion, Alarm, V-Loss, Schedule
Search Modes	Calendar, Search & Copy, Time, Event, Block, File, Bookmark & Log
Playback Modes	Forward/Reverse, Pause, Picture by Picture, Normal, Slow up to 128th/sec. / Fast up to 128X
Motion Recording	Selectable Grids & Multi-Level Detection per Channel
Alarm Recording	4 Channel Terminal Blocks, Normally Open or Normally Closed Circuit
Alarm Output 4 Programmable	Relay Out, Terminal Block
Pre / Post Event Buffer	5 Seconds Pre-Event / Up to 60 Seconds Post-Event Buffer
Network	LAN, WAN, Internet
DDNS/Dynamic IP support	Dynamic IP address and DDNS lookup
Monitoring Environment	Dedicated Central Monitoring System
Multisite Monitoring	Maximum of 16 Independent DVRs, Maximum of 256 Cameras
Audio Transmission	2-Way Audio Communication
Internal Storage 2 Hard Drives	2.0 Terabyte Maximum
External Storage	40 Hard Drives, 40 Terabytes Maximum
HDD Speed	Supports both 5400 RPM and 7200 RPM
Direct Memory Access	45Mhz DMA
Hard Drive Type	SATA Compatible
Seek Time	Supports Faster than 9.0ms
Expansion Bay Interface	USB 2.0
Data Redundancy	Event Backup / Individual Hard Drive Mirroring
Security	2 Levels of Passwords monitor Menu Access, Record / Playback & Network
Watchdog	2 Independent Watchdog System (Hardware & Software)
System Log	Power Failure Check
Recovery	Auto-Reboot by watchdog resumes previous operating mode & Database Recovery
Event Notification Notification	e-mail to up to 10 accounts on Motion, Alarm, V-Loss, HDD Fail
Log File List	20,000 Logs
Operating System	Modified Embedded Linux
Simultaneous Functions	Pentaplex Plus: Record, Playground, Network Transmission, Mirror, Backup, and View
Control Devices	Front buttons, IR Remote Controller, Mouse, Remote Client Software
Multiple DVR Support Control	up to 16 DVRs via Keyboard Controller or IR Remote Controller
File Compatibility	Compatible with Windows based operating systems
USB Interface	3 USB 2.0 slots, 1 in Front, 2 in Rear
Backup	External HDD, CD-R, DVD-RW, DVD+RW, USB Memory Stick
Serial Interface	RS-232C for External Control & Debugging
Terminal Block	RS-422/485 Interface for PTZ control
Ethernet	RJ45 @ 10/100Mbps
Power Source	12VDC 5Amp
Power Consumption	Approximately 50 Watts w/ 1 Hard Drive
Operating Temperature	32° ~ 104° Fahrenheit
Storage Temperature	12° ~ 140° Fahrenheit
Humidity	30% ~ 90% Non-Condensing
Dimensions (W x H x D)	16 5/8" x 2 11/16" x 16 3/16"
Weight	11 lbs. (No HDD)
