VTDD8 - Distributeur de données réseau Vitek - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Distributeur de données réseau série
Marque	Vitek
Modèle	VTDD8
Entrées de données	1x RS232 et 2x RS485 (bornier)
Sorties de données	8 ports RS485 (bornier)
Signal de sortie	RS485
Alimentation	12 VDC, 350 mA
Dimensions (L x P x H)	482 x 100 x 44 mm (format 1U)
Poids	1050 g (2.31 lb)
Température de fonctionnement	0 à 45 °C (32 à 113 °F)
Mise en cascade	Possible avec d'autres unités VT-DD8 ou VT-DD16
Facteur de forme	1U standard (rackable)
Fonctions principales	Distribution de signaux série RS232/RS485 vers multiples sorties RS485
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Débrancher avant nettoyage.
Sécurité	Utiliser uniquement l'alimentation fournie. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Contacter le service après-vente Vitek pour toute pièce ou réparation.

FOIRE AUX QUESTIONS - VTDD8 Vitek

Comment brancher l'alimentation du VTDD8 ?

Branchez un adaptateur secteur 12 VDC (non fourni) sur la prise DC IN. La consommation est de 350 mA.

Quels types de signaux puis-je envoyer en entrée ?

L'appareil accepte une entrée RS232 (via bornier) et deux entrées RS485 (via borniers séparés).

Combien de sorties RS485 possède le VTDD8 ?

Le modèle VTDD8 dispose de 8 ports de sortie RS485 sur bornier.

Puis-je connecter plusieurs VTDD8 entre eux ?

Oui, les unités VTDD8 et VTDD16 peuvent être mises en cascade pour augmenter le nombre de sorties.

Quelle est la température de fonctionnement recommandée ?

L'appareil fonctionne de 0 à 45°C (32 à 113°F).

Le VTDD8 est-il montable en rack ?

Oui, il a un format 1U standard (482x100x44 mm) et peut être monté dans un rack 19 pouces.

Comment nettoyer le distributeur ?

Débranchez l'appareil puis nettoyez avec un chiffon doux et sec. N'utilisez pas de produits liquides.

Que faire si une sortie ne fonctionne pas ?

Vérifiez les connexions des borniers et assurez-vous que le périphérique maître envoie bien les données. Si le problème persiste, contactez le support Vitek.

Puis-je utiliser le VTDD8 avec des appareils RS232 uniquement ?

Oui, le VTDD8 peut recevoir un signal RS232 en entrée et le distribuer en RS485 sur les sorties.

Où trouver la notice complète du VTDD8 ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com.

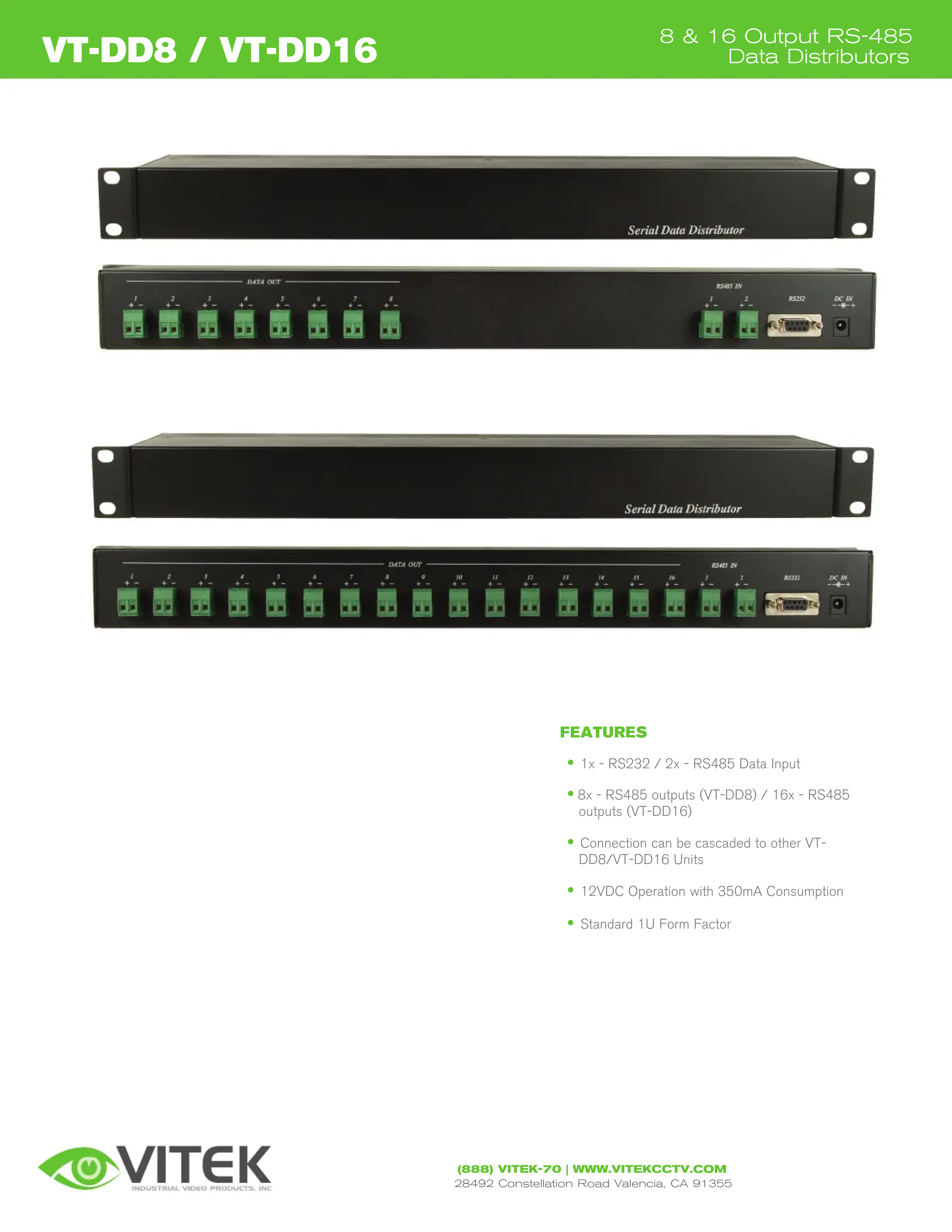

MODE D'EMPLOI VTDD8 Vitek

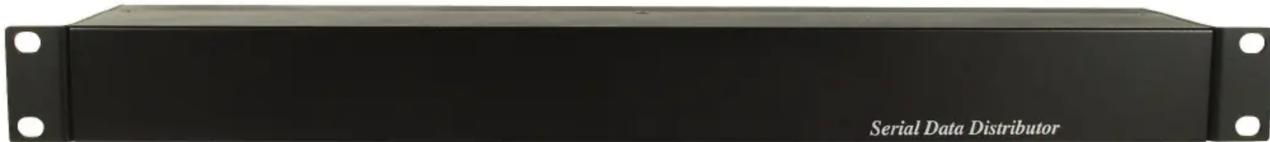

Serial Data Distributor

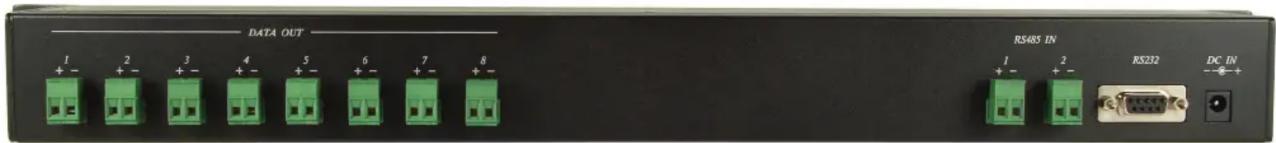

DATA OUT RS485 IN RS232 DC IN 1 + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

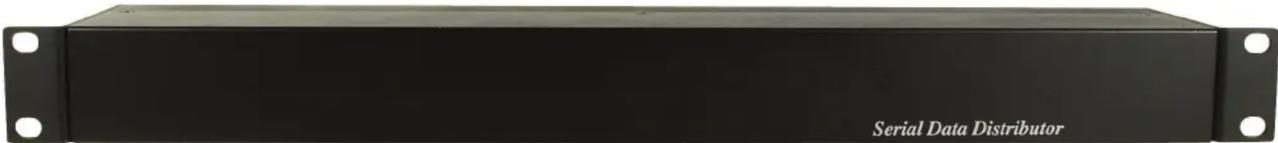

Serial Data Distributor

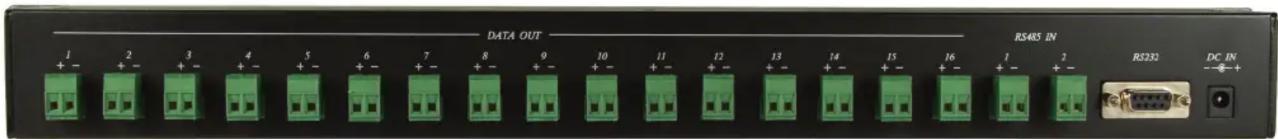

DATA OUT RS485 IN 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 + - + - + - + - + - + - + - + - + - + - + - 1 + - + - + - + - + - + - + - + - + - + - + R5232 DC IN

FEATURES

• 1x - RS232 / 2x - RS485 Data Input
- 8x - RS485 outputs (VT-DD8) / 16x - RS485 outputs (VT-DD16)
- Connection can be cascaded to other VT-DD8/VT-DD16 Units
• 12VDC Operation with 350mA Consumption
• Standard 1U Form Factor

Detailed Specifications	VT-DD8 VT-DD16
Data Inputs	1x - RS232 / 2x - RS485 (Terminal Block)
Data Output Ports	8 Port (Terminal Block) 16 Port (Terminal Block)
Data Output Signal	RS485
Operation Temperature	32 ~ 113°F (0 ~ 45°C)
Power Supply	12 VDC
Power Consumption	350mA
Dimensions (W x H x D)	1U Standard / 18.98" x 3.94" x 1.73" (482mm x 100mm x 44mm)
Weight	2.31 lbs. (1050 g.)
