VT4P65 - Switch réseau Vitek - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau PoE
Marque	Vitek
Modèle	VT-4P65
Ports PoE	4 ports 10/100Base-TX (PoE)
Ports uplink	2 ports 10/100Base-TX
Capacité de commutation	1 Gbit/s
Débit de transfert	14 880 pps @ 10 Mbit/s, 148 800 pps @ 100 Mbit/s
Table d'adresses MAC	1 K
Normes Ethernet	IEEE 802.3, 802.3u, 802.3af, 802.3at
Budget PoE	60 W
Alimentation	Adaptateur externe 52 VCC
Consommation électrique	6 W
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 85 % HR
Dimensions (L×P×H)	165 × 103 × 45 mm
Poids	Environ 0,5 kg
Garantie	3 ans limitée
Contenu du carton	Switch PoE, adaptateur secteur, câble secteur, accessoires, manuel
Installation	Plug-and-play, câblage RJ45 selon EIA/TIA 568A/B
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec
Sécurité	Ne pas exposer à l'humidité ou à une surtension
Pièces détachées et réparabilité	Contacter un revendeur agréé Vitek

FOIRE AUX QUESTIONS - VT4P65 Vitek

Combien de ports PoE possède le switch VT-4P65 ?

Le VT-4P65 dispose de 4 ports PoE 10/100Base-TX et de 2 ports uplink 10/100Base-TX.

Quelle est la puissance totale disponible pour le PoE ?

Le budget PoE est de 60 W au total, réparti sur les 4 ports.

Quelle est la distance maximale de câblage ?

La distance de transmission est de 100 mètres (328 pieds) pour tous les ports.

Comment connecter le switch à un routeur ou NVR ?

Utilisez l'un des ports uplink (non PoE) pour relier le switch à votre routeur ou NVR avec un câble Ethernet standard.

Quel type de câble RJ45 utiliser ?

Respectez le câblage EIA/TIA 568A ou 568B avec un câble UTP catégorie 5e ou supérieure.

Les voyants LED sont-ils explicatifs ?

Oui, un voyant PWR indique l'alimentation, et des voyants Link/Active par port indiquent la connexion et l'activité.

Puis-je alimenter des caméras PTZ avec ce switch ?

Oui, le switch supporte les normes PoE 802.3af/at, compatible avec la plupart des caméras PTZ, tant que la puissance totale ne dépasse pas 60 W.

Le switch est-il compatible avec des appareils non PoE ?

Oui, les ports PoE détectent automatiquement les appareils et n'envoient du courant que si nécessaire. Vous pouvez connecter des périphériques non PoE en toute sécurité.

Quelle est la garantie de ce produit ?

Le VT-4P65 bénéficie d'une garantie limitée de 3 ans par Vitek, à condition d'être acheté chez un revendeur agréé.

Comment réinitialiser le switch en cas de problème ?

Le VT-4P65 est un switch non administrable ; débranchez et rebranchez l'alimentation pour le réinitialiser. Pour des problèmes persistants, contactez le support Vitek.

MODE D'EMPLOI VT4P65 Vitek

Black PCI switch device with four Ethernet ports (no visible text or labels beyond branding)

Front view of a gray network switch device with multiple Ethernet ports (no visible text or labels)

Front view of a network switch device with multiple Ethernet ports and indicator lights (no readable text or symbols)

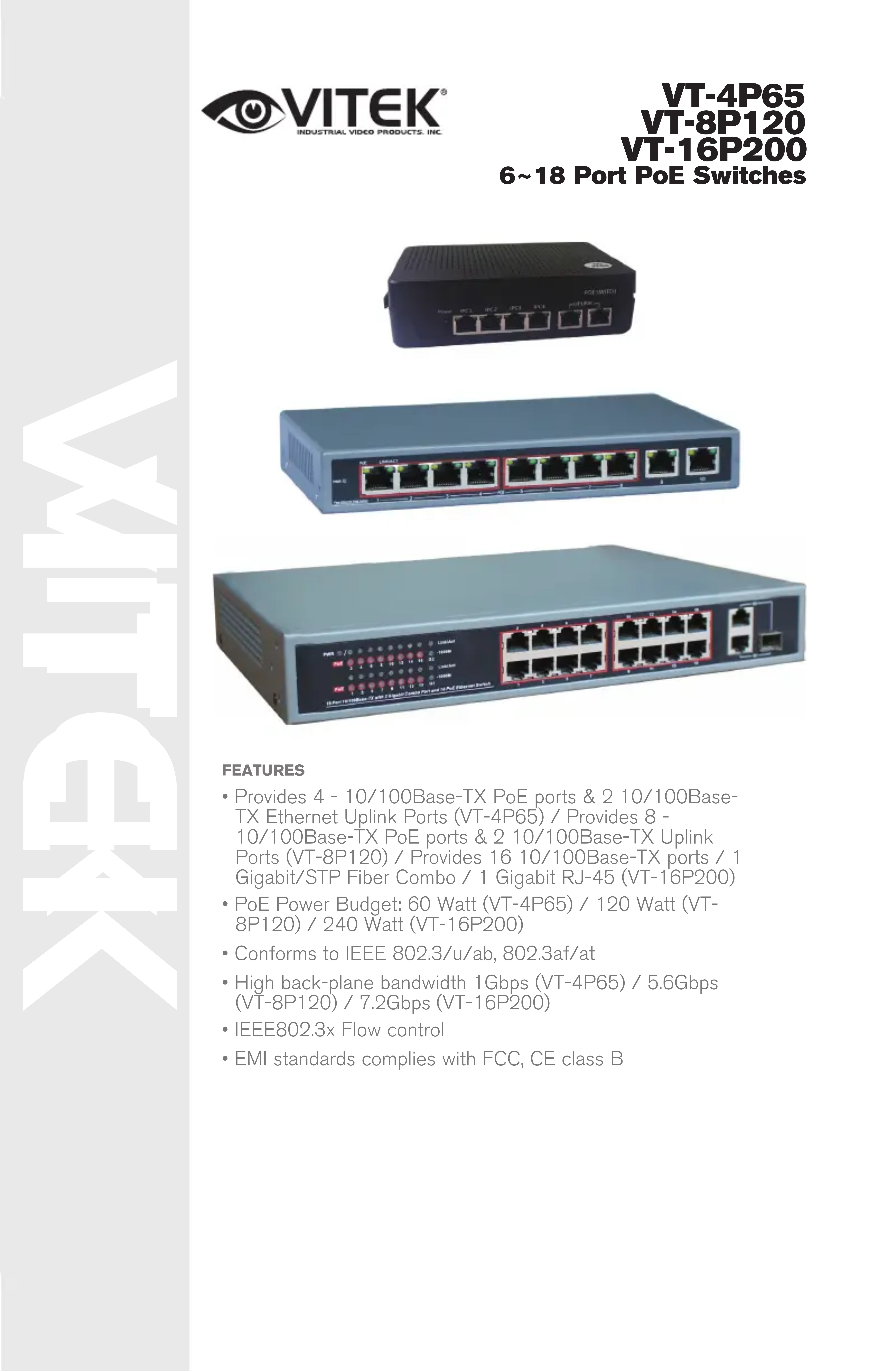

FEATURES

• Provides 4 - 10/100Base-TX PoE ports & 2 10/100Base-TX Ethernet Uplink Ports (VT-4P65) / Provides 8 - 10/100Base-TX PoE ports & 2 10/100Base-TX Uplink Ports (VT-8P120) / Provides 16 10/100Base-TX ports / 1 Gigabit/STP Fiber Combo / 1 Gigabit RJ-45 (VT-16P200)
• PoE Power Budget: 60 Watt (VT-4P65) / 120 Watt (VT-8P120) / 240 Watt (VT-16P200)
• Conforms to IEEE 802.3/u/ab, 802.3af/at
• High back-plane bandwidth 1Gbps (VT-4P65) / 5.6Gbps (VT-8P120) / 7.2Gbps (VT-16P200)
• IEEE802.3x Flow control
  • EMI standards complies with FCC, CE class B

Product Layout

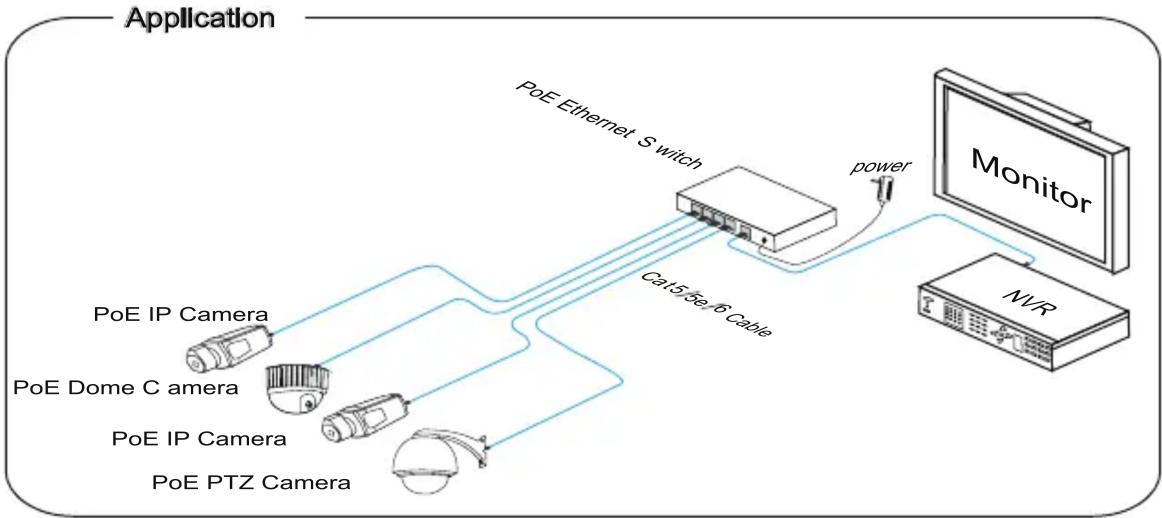

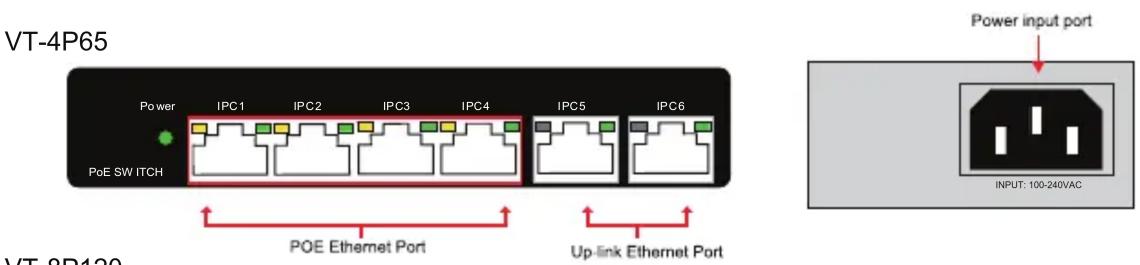

VT-4P65 Power IPC1 IPC2 IPC3 IPC4 IPC5 IPC6 PoE SW ITCH POE Ethernet Port Up-link Ethernet Port POWER INPUT PORT INPUT: 100-240VAC VT-8P120

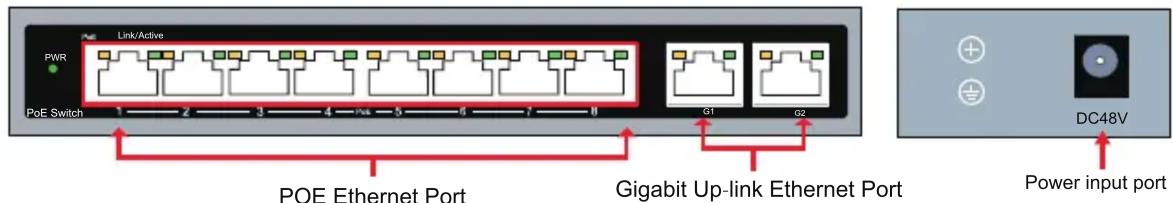

Link/Active PWR PoE Switch 1 2 3 4 5 6 7 8 G1 G2 POE Ethernet Port Gigabit Up-link Ethernet Port DC48V Power input port

VT-16P200

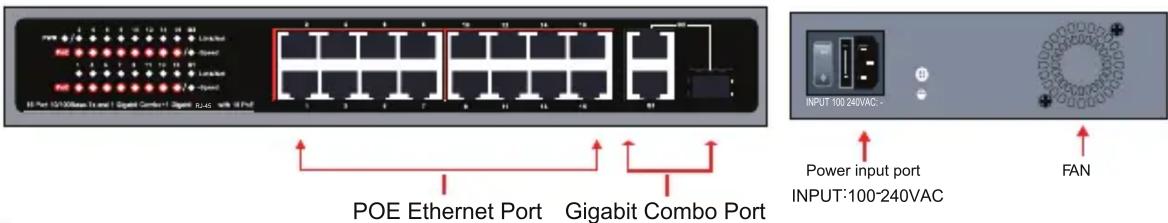

POE Ethernet Port Gigabit Combo Port POWER INPUT PORT INPUT:100-240VAC FAN

Installation

Package Contents:

• PoE Ethernet Switch 1pcs
  • Power adaptor 1pcs
  • Ac power cable 1pcs
• Accessory 1pcs
• User manual 1pcs

Installation Steps:

1) Please turn off the PoE Switch & all ethernet devices power before installation to avoid damage,
2) Use network cable to connect IP cameras PoE ports
3) Use a network cable to connect equipment via up link port and NVR or computer
4) Connect power adapter
5) Check if the installation is correct and equipment is in good condition and the connection is stable
6) Ensure the Ethernet equipment with power is working properly.

Wiring

Tools: Wire Crimper & Network Tester. Wire Sequence of RJ45 plug should conform with EIA/TIA 568A or 568B.

Pin Color 1 White/jeenG 2 Green 3 White/Orange 4 Blue 5 White BlueB 6 Orange 7 White/Brown 8 Brown

EIA/TIA 568A

Pth Color Color 1 White/Orange 2 Orange 3 White/Green 4 Blue 5 White/Blue 6 Green 7 White_Brown 8 Brown

EIA/TIA 568B

Specifications

VT-4P65 Specifications

Ethernet Speed	4x PoE Ports: 10/100Mbps / 2x Uplink Ports:10/100/Mbps
Ethernet Transmission Distance	328 feet (100 Metres)
Ethernet Standard	IEEE802.3, IEEE 802.3u, IEEE802.3af, IEEE802. 3at
Switching capacity	1G
Transfer Rate	14,880 pps @ 10Mbps / 148,800 pps @ 100Mbps
MAC Address	1K MAC address table
Power Supply	External Power Adaptor
Voltage Range	52 VDC
Power Consumption	6W
Working Temperature	32^ 104^ ( 0^ 40^ ) / 20~85% RH
Dimensions (W x H x D)	6.50" x 4.06" x 1.77" (165 x 103 x 45mm)

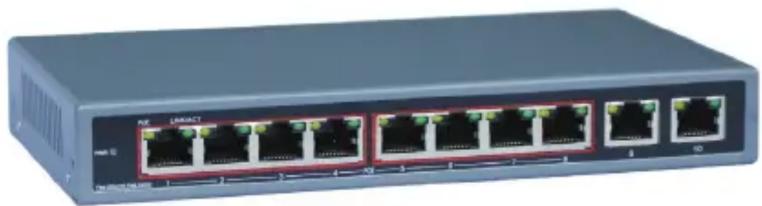

VT-8P120 Specifications

Ethernet Speed	8x PoE Ports: 10/100Mbps / 2x Uplink Ports:10/100Mbps
Ethernet Transmission Distance	328 feet (100 Metres)
Ethernet Standard	IEEE802.3, IEEE 802.3u, IEEE802.3af, IEEE802. 3at
Switching capacity	5.6G
Transfer Rate	14,880 pps @ 10Mbps / 148,800 pps @ 100Mbps
MAC Address	4K MAC address table
Power Supply	External Power Adaptor
Voltage Range	52~55 VDC
Power Consumption	70W (67W for PoE)
Working Temperature	32^ 104^ ( 0^ 40^ ) / 20~85% RH
Dimensions (W x H x D)	7.48" x 3.94" x 1.10" (190 x 100 x 28mm)

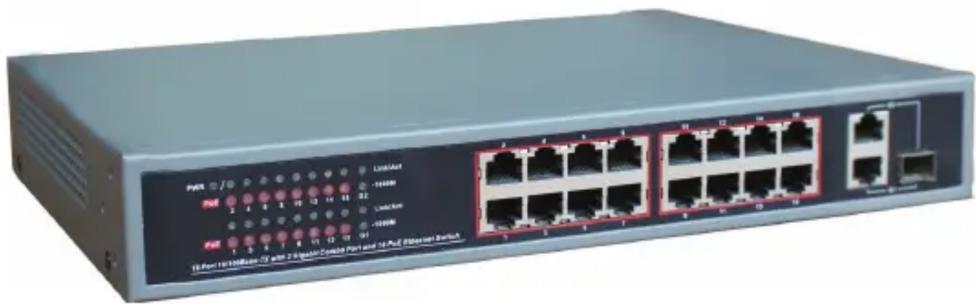

VT-16P200 Specifications

Ethernet Speed	16x PoE Ports: 10/100Mbps / G1 (combo) 10/100/1000Mbps & 1.25Gbps / G2 10/100/1000Mbps
Ethernet Transmission Distance	328 feet (100 Metres)
Ethernet Standard	IEEE802.3, IEEE 802.3u, IEEE802.3af, IEEE802. 3at
Switching capacity	7.2G
Transfer Rate	14,880 pps @ 10Mbps / 148,800 pps @ 100Mbps / 1,488,000 pps @ 1000Mbps
MAC Address	4K MAC address table
Power Supply	Built-In Power Supply
Voltage Range	100~240 VAC
Power Consumption	190W for 16 PoE
Working Temperature	32°~104°F (0°~40°C) / 20~85% RH
Dimensions (W x H x D)	11.02" x 7.09" x 1.73" (280 x 180 x 44mm)

LIMITED PRODUCT WARRANTY

VITEK products carry a three (3) year limited warranty. VITEK warrants to the purchaser that products manufactured by VITEK are free of any rightful claim of infringement or the like, and when used in the manner intended, will be free of defects in materials and workmanship for a period of three (3) years, or as otherwise stated above, from the date of purchase by the end user. This warranty is nontransferable and extends only to the original buyer or end user customer of a VITEK Authorized Reseller.

The product must have been used only for its intended purpose, and not been subjected to damage by misuse, willful or accidental damage, caused by excessive voltage or lightning.

The product must not have been tampered with in any way or the guarantee will be considered null and void.

This guarantee does not affect your statutory rights.

Contact your local VITEK Reseller should servicing become necessary.

VITEK makes no warranty or guarantee whatsoever with respect to products sold or purchased through unauthorized sales channels. Warranty support is available only if product is purchased through a VITEK Authorized Reseller.
