VTQB03 - Magnétoscope Vitek - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compresseur quad (enregistreur vidéo)
Marque	Vitek
Modèle	VTQB03
Entrées vidéo	4 caméras
Sorties vidéo	1 commutateur + 1 quad
Taux de rafraîchissement	NTSC : 30 images/s, PAL : 25 images/s
Résolution	NTSC : 720 x 480, PAL : 720 x 576
Affichage	256 nuances de gris
Ajustement du gain vidéo	Individuel par caméra
Impédance de charge	75 Ω
Température de fonctionnement	0 °C à 50 °C
Source d'alimentation	12 VDC (±10 %)
Consommation électrique	3 W max.
Poids	1,25 kg
Dimensions (L x H x P)	240 x 44 x 150 mm
Fonctions principales	Surveillance simultanée de 4 caméras, affichage quad ou plein écran, commutation auto-séquentielle
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les solvants.
Sécurité	Utiliser uniquement l'adaptateur secteur fourni. Ne pas exposer à l'eau ou à une chaleur excessive.
Pièces détachées et réparabilité	Alimentation 12 VDC disponible. Réparation par un technicien qualifié recommandée.

FOIRE AUX QUESTIONS - VTQB03 Vitek

Quel est le type de produit du Vitek VTQB03 ?

Le Vitek VTQB03 est un compresseur quad conçu pour la surveillance vidéo de 4 caméras sur un seul moniteur.

Combien de caméras peut-on connecter au VTQB03 ?

Vous pouvez connecter jusqu'à 4 caméras sur les entrées vidéo dédiées.

Quelle est la résolution d'affichage du VTQB03 ?

La résolution est de 720 x 480 en NTSC et 720 x 576 en PAL.

Le VTQB03 affiche-t-il en couleur ?

Non, le modèle VTQB03 (B/W) affiche en 256 nuances de gris. Le modèle couleur est le VTQC03.

Quelle alimentation utilise le VTQB03 ?

Il fonctionne avec une alimentation 12 VDC (±10 %) et consomme jusqu'à 3 W.

Comment nettoyer le VTQB03 ?

Utilisez un chiffon sec et doux. Évitez les produits chimiques et l'humidité excessive.

Peut-on ajuster le gain vidéo pour chaque caméra ?

Oui, le VTQB03 permet un ajustement individuel du gain vidéo pour chaque entrée caméra.

Quel est le poids du VTQB03 ?

Il pèse environ 1,25 kg.

Le VTQB03 prend-il en charge le mode plein écran ?

Oui, vous pouvez afficher une seule caméra en plein écran ou le mode quad avec les 4 caméras simultanément.

Quelle est la température de fonctionnement recommandée ?

Le VTQB03 fonctionne de manière optimale entre 0 °C et 50 °C.

MODE D'EMPLOI VTQB03 Vitek

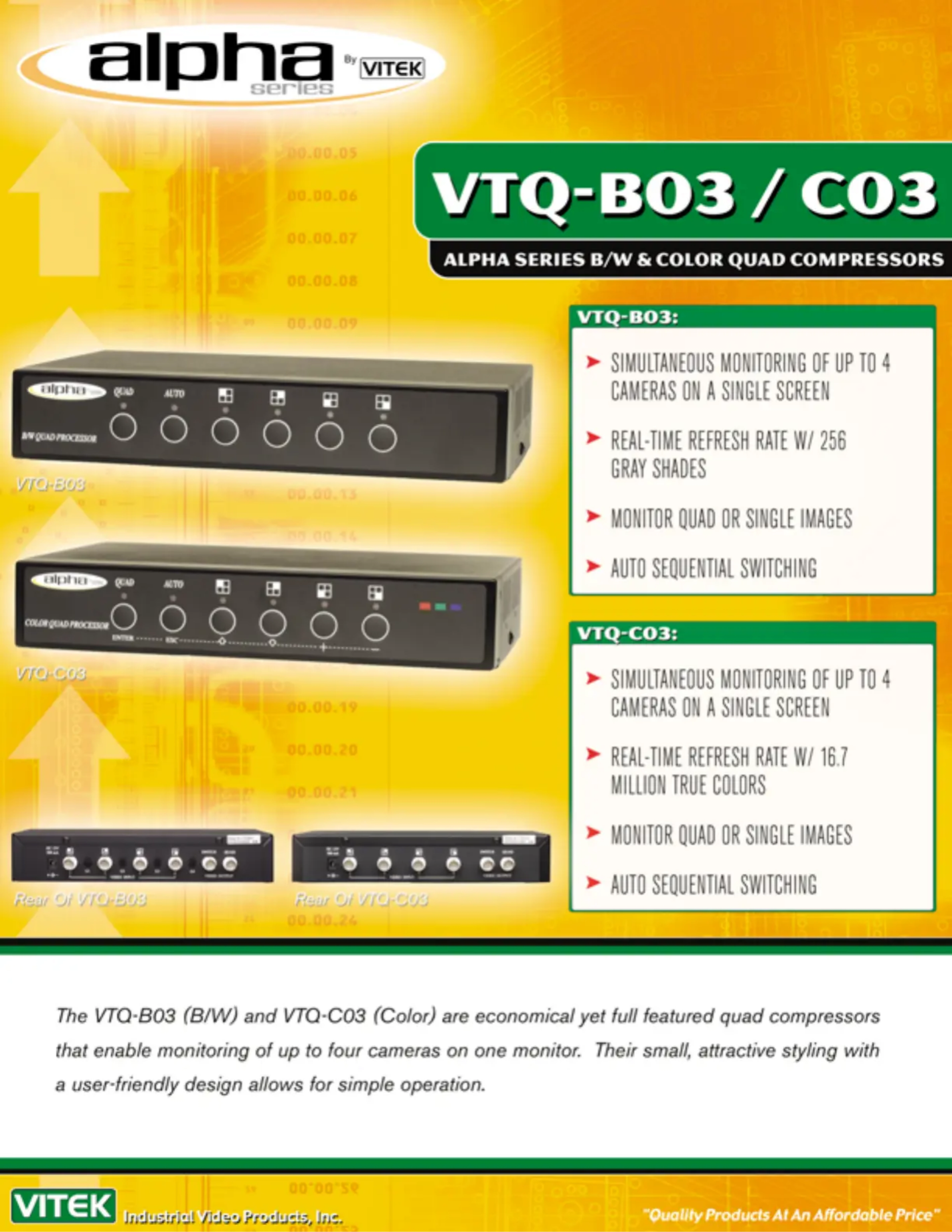

VTQ-B03 / C03

ALPHA SERIES B/W & COLOR QUAD COMPRESSORS

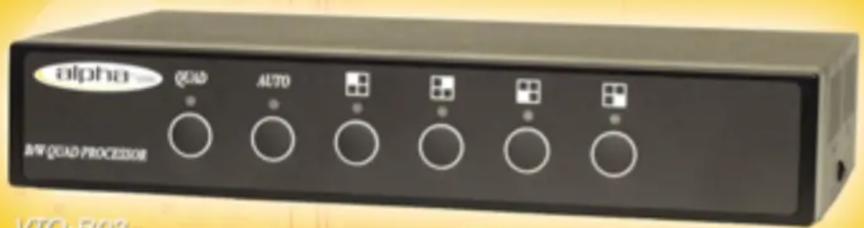

VTO-303

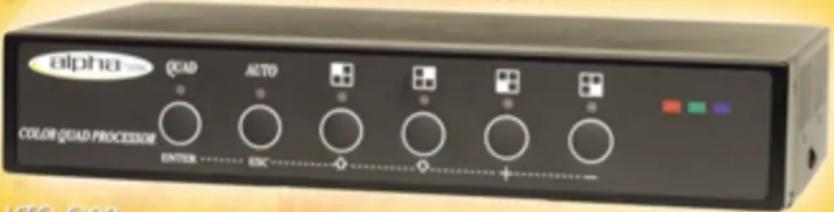

VTO-C03

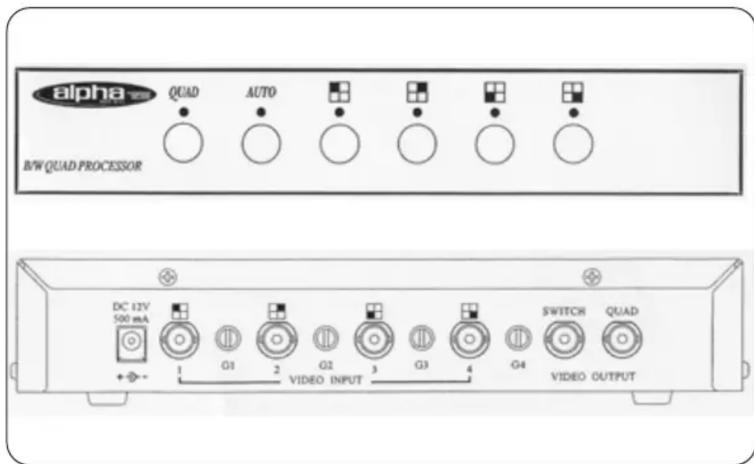

Reer Of VTO-B03

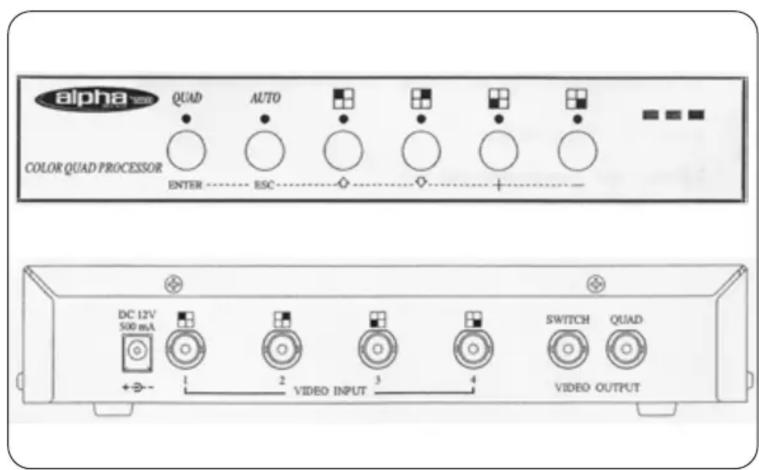

Rear Of VTO-C03

VTQ-B03:

SIMULTANEOUS MONITORING OF UP TO 4 CAMERAS ON A SINGLE SCREEN
REAL-TIME REFRESH RATE W/ 256 GRAY SHADES
MONITOR QUAD OR SINGLE IMAGES
AUTOSEQUENTIAL SWITCHING

VTQ-C03:

SIMULTANEOUS MONITORING OF UP TO 4 CAMERAS ON A SINGLE SCREEN
REAL-TIME REFRESH RATE W/ 16.7 MILLION TRUE COLORS
MONITOR QUAD OR SINGLE IMAGES
AUTOSEQUENTIAL SWITCHING

The VTQ-B03 (B/W) and VTQ-C03 (Color) are economical yet full featured quad compressors that enable monitoring of up to four cameras on one monitor. Their small, attractive styling with a user-friendly design allows for simple operation.

Specifications	VTQ-B03	VTQ-C03
Video Inputs	4 Cameras	4 Cameras
Video Outputs	1 Switcher + 1 Quad	1 Switcher + 1 Quad
Real Time Refresh Rate	NTSC: 30 Frame / Sec.	NTSC: 30 Frame / Sec.
	PAL: 25 Frame / Sec.	PAL: 25 Frame / Sec.
Resolution	NTSC: 720(H) x 480(V) / PAL: 720(H) x 576(V)	NTSC: 720(H) x 480(V) / PAL: 720(H) x 576(V)
Display	256 Shades of Gray	16.7 Million Colors
Video Gain Adjustment	Individual Video Gain Adjustment	N/A
Load Impedance	75Ω	75Ω
Operation Temperature	10% ~ 80% RH; 0° ~ 50°C (32° ~ 122°F)	10% ~ 80% RH; 0° ~ 50°C (32° ~ 122°F)
Power Source	12VDC (+/- 10%)	12VDC (+/- 10%)
Power Consumption	3W Max.	6W Max.
Weight	44.09 Oz. / 1.25 Kg. / 2.75 Lbs.	44.09 Oz. / 1.25 Kg. / 2.75 Lbs.
Dimensions (W x H x D)	9.44" x 1.75" x 5.9"	9.44" x 1.75" x 5.9"

VTQ-B03 VTQ-C03

9970 GLENOAKS BLVD. UNIT B SUN VALLEY, CA 91352

PHONE: 888-VITEK-70 818-771-0300 FAX: [phone]

WWW.VITEKCCTV.COM
