Type de produit	Distributeur de données série (Serial Data Distributor)
Marque	Vitek
Modèle	VTDD16
Entrée de données	1 x RS232 (DB9) / 2 x RS485 (bornier)
Sortie de données	16 ports RS485 (bornier)
Signal de sortie	RS485
Alimentation	12 VDC, 350 mA
Consommation électrique	350 mA
Température de fonctionnement	0 °C à 45 °C (32 °F à 113 °F)
Dimensions (L x H x P)	482 x 100 x 44 mm (18.98 x 3.94 x 1.73 po)
Poids	1050 g (2.31 lb)
Format de rack	1U standard
Fonctionnalités	Mise en cascade possible avec d'autres unités VT-DD8/VT-DD16
Entretien	Essuyer avec un chiffon doux et sec. Débrancher avant nettoyage.
Sécurité	Utiliser uniquement l'alimentation fournie. Ne pas exposer à l'humidité ou aux liquides.
Utilisation prévue	Distribution de signaux série RS232/RS485 vers plusieurs périphériques RS485

FOIRE AUX QUESTIONS - VTDD16 Vitek

Comment connecter l'appareil VTDD16 ?

Branchez l'alimentation 12 VDC. Connectez la source de données série (RS232 ou RS485) aux entrées correspondantes. Les sorties RS485 se connectent aux périphériques. Assurez-vous que la polarité (+/-) est respectée.

Quelle est la différence entre les modèles VT-DD8 et VT-DD16 ?

Le VT-DD8 possède 8 ports de sortie RS485, tandis que le VT-DD16 en possède 16. Les autres caractéristiques sont identiques.

Peut-on cascader plusieurs unités VTDD16 ?

Oui, les unités peuvent être mises en cascade en connectant la sortie d'une unité à l'entrée d'une autre, permettant d'étendre le nombre de ports.

Quelle alimentation utiliser pour le VTDD16 ?

L'appareil nécessite une alimentation de 12 VDC avec une consommation de 350 mA. Utilisez l'adaptateur fourni ou un adaptateur équivalent.

Comment nettoyer l'appareil ?

Débranchez l'appareil, puis essuyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Que faire si les sorties ne fonctionnent pas ?

Vérifiez les connexions et la polarité. Assurez-vous que l'alimentation est branchée et que la source de données envoie un signal valide. Testez avec un seul périphérique.

Est-ce que le VTDD16 est compatible avec des systèmes RS485 ?

Oui, les sorties sont en RS485, il est conçu pour distribuer des signaux RS485 vers plusieurs appareils.

Quelle est la consommation électrique du VTDD16 ?

La consommation est de 350 mA sous 12 VDC.

Quelles sont les dimensions du VTDD16 ?

Dimensions : 482 mm (L) x 100 mm (H) x 44 mm (P), format rack 1U.

Où trouver des pièces de rechange ?

Contactez le service client Vitek ou un revendeur agréé. Les pièces ne sont pas détaillées dans la notice.

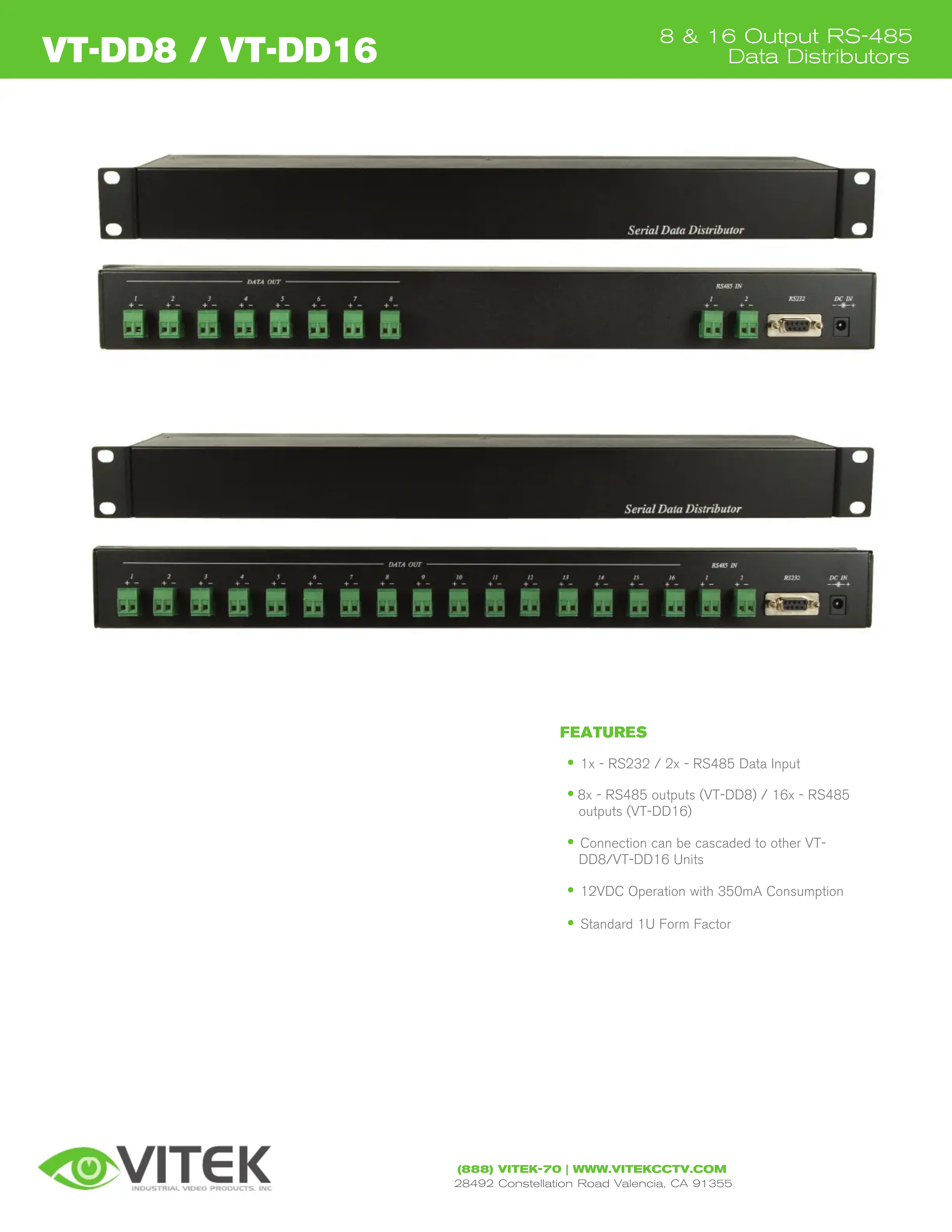

MODE D'EMPLOI VTDD16 Vitek

Serial Data Distributor

DATA OUT RS485 IN RS232 DC IN 1 + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Serial Data Distributor

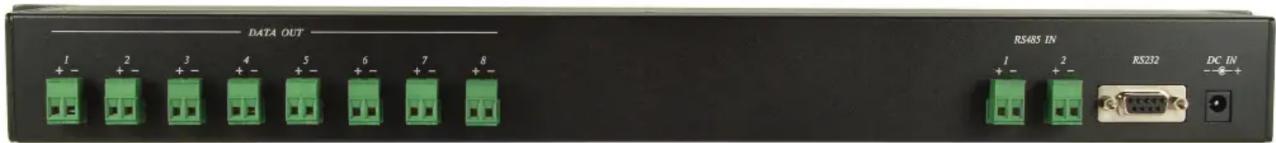

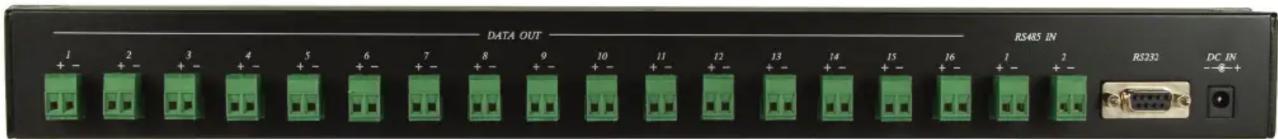

DATA OUT RS485 IN 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 + - + - + - + - + - + - + - + - + - + - + - 1 + - + - + - + - + - + - + - + - + - + - + R5232 DC IN

FEATURES

• 1x - RS232 / 2x - RS485 Data Input
- 8x - RS485 outputs (VT-DD8) / 16x - RS485 outputs (VT-DD16)
- Connection can be cascaded to other VT-DD8/VT-DD16 Units
• 12VDC Operation with 350mA Consumption
• Standard 1U Form Factor

Detailed Specifications	VT-DD8 VT-DD16
Data Inputs	1x - RS232 / 2x - RS485 (Terminal Block)
Data Output Ports	8 Port (Terminal Block) 16 Port (Terminal Block)
Data Output Signal	RS485
Operation Temperature	32 ~ 113°F (0 ~ 45°C)
Power Supply	12 VDC
Power Consumption	350mA
Dimensions (W x H x D)	1U Standard / 18.98" x 3.94" x 1.73" (482mm x 100mm x 44mm)
Weight	2.31 lbs. (1050 g.)
