Type de produit	Enregistreur vidéo numérique (DVR)
Marque	Vitek
Modèle	Série VT-DVR (VT-DVR4000, VT-DVR8000, VT-DVR16000)
Dimensions (L x H x P)	36 cm x 10 cm x 34 cm
Poids	Environ 6 kg
Alimentation	100-230 VAC, 50/60 Hz (commutable)
Système d'exploitation	Linux embarqué
Entrées vidéo	4, 8 ou 16 canaux selon modèle
Sorties vidéo	1 moniteur, 1 S-Vidéo, boucle
Compression	Wavelet
Résolution d'affichage en direct	720 x 480 pixels
Résolution d'enregistrement et de lecture	720 x 243 pixels
Vitesse d'affichage en direct (max)	120 ips (4 canaux), 240 ips (8 canaux), 480 ips (16 canaux)
Vitesse d'enregistrement (max)	60 ips
Audio	1 canal (Entrée ligne, sortie ligne, entrée micro)
Stockage interne	Jusqu'à 2 disques durs SATA, 600 Go max chacun
Interface réseau	Ethernet 10/100, prise en charge IP dynamique
Accès à distance	Serveur Web intégré, logiciel client pour PC
Notification d'alarme	Email automatique pour alarme externe, perte vidéo, panne, défaillance disque dur
Périphériques de sauvegarde externes	USB 2.0 : CD-RW, DVD-RW, disque dur externe ; USB 1.1 : clé USB
Télécommande	IR, contrôle jusqu'à 99 DVR
Fonctions de sécurité	Mot de passe 2 niveaux, verrouillage automatique, détection de falsification
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les liquides et aérosols.
Pièces détachées et réparabilité	Disques durs remplaçables, télécommande disponible en option

FOIRE AUX QUESTIONS - VTDVR Series Vitek

Comment connecter le DVR à mon réseau ?

Branchez un câble Ethernet entre le port RJ45 du DVR et votre routeur. Accédez au menu réseau pour configurer l'adresse IP (automatique ou manuelle). Utilisez le logiciel client ou un navigateur Internet Explorer 6.0+ avec le plug-in pour accéder à distance.

Quels types de disques durs puis-je utiliser ?

Le DVR accepte jusqu'à 2 disques durs internes SATA d'une capacité maximale de 600 Go chacun. Utilisez des disques conçus pour une utilisation en continu (surveillance).

Comment sauvegarder des enregistrements ?

Connectez un périphérique USB (CD-RW, DVD-RW, disque dur externe ou clé USB). Dans le menu de lecture, sélectionnez les fichiers et choisissez 'Sauvegarder'. Le mini-lecteur s'installe automatiquement sur le CD/DVD.

Quelle est la résolution maximale d'enregistrement ?

La résolution d'enregistrement et de lecture est de 720 x 243 pixels. La résolution d'affichage en direct est de 720 x 480 pixels.

Puis-je ajouter plus de 16 caméras ?

Le modèle VT-DVR16000 accepte jusqu'à 16 entrées vidéo. Pour plus de caméras, vous devez utiliser plusieurs DVR et les contrôler via le logiciel multi-site.

Comment configurer la détection de mouvement ?

Dans le menu, allez dans 'Détection de mouvement'. Sélectionnez la caméra, définissez une grille de 9 zones et réglez la sensibilité (15 niveaux). Activez l'enregistrement sur mouvement.

Que faire si le DVR ne démarre pas ?

Vérifiez l'alimentation (câble et interrupteur). Assurez-vous que la tension est correcte. Si le problème persiste, débranchez et rebranchez après 30 secondes. Contactez le support si nécessaire.

Comment réinitialiser le mot de passe ?

Par défaut, le mot de passe administrateur est '000000'. Si vous l'avez changé et oublié, contactez le support technique de Vitek pour une procédure de réinitialisation (nécessite le numéro de série).

Puis-je contrôler le DVR avec un smartphone ?

Le DVR ne prend pas en charge d'application mobile native. Vous pouvez utiliser un navigateur sur smartphone pour accéder à l'interface web via le réseau local ou un VPN.

Comment effacer les enregistrements inutiles ?

Le DVR écrase automatiquement les anciens enregistrements par défaut. Vous pouvez également formater le disque dur via le menu 'Système' > 'Formatage du disque'. Attention, cela efface toutes les données.

MODE D'EMPLOI VTDVR Series Vitek

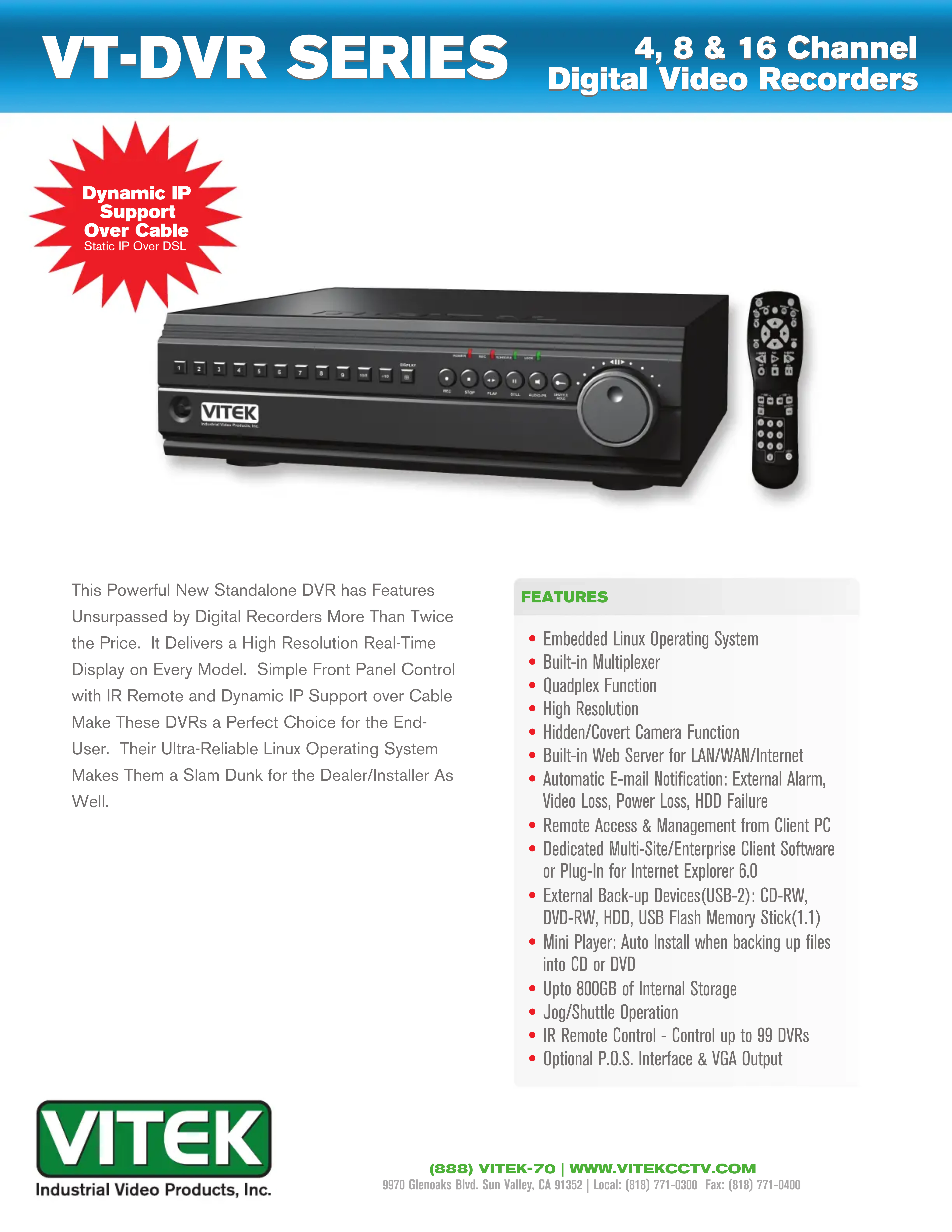

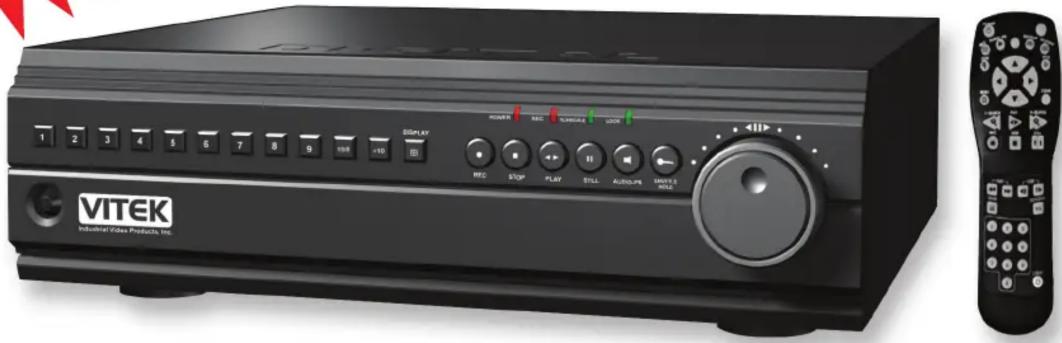

VT-DVR SERIES

4, 8 & 16 Channel Digital Video Recorders

This Powerful New Standalone DVR has Features Unsurpassed by Digital Recorders More Than Twice the Price. It Delivers a High Resolution Real-Time Display on Every Model. Simple Front Panel Control with IR Remote and Dynamic IP Support over Cable Make These DVRs a Perfect Choice for the End-User. Their Ultra-Reliable Linux Operating System Makes Them a Slam Dunk for the Dealer/Installer As Well.

FEATURES

• Embedded Linux Operating System
• Built-in Multiplexer
- Quadplex Function
- High Resolution
- Hidden/Covert Camera Function
• Built-in Web Server for LAN/WAN/Internet
• Automatic E-mail Notification: External Alarm, Video Loss, Power Loss, HDD Failure
• Remote Access & Management from Client PC
• Dedicated Multi-Site/Enterprise Client Software or Plug-In for Internet Explorer 6.0
- External Back-up Devices(USB-2): CD-RW, DVD-RW, HDD, USB Flash Memory Stick(1.1)
- Mini Player: Auto Install when backing up files into CD or DVD
• Upto 800GB of Internal Storage
- Jog/Shuttle Operation
• IR Remote Control - Control up to 99 DVRs
• Optional P.O.S. Interface & VGA Output

Detailed Specifications VT-DVR4000 VT-DVR8000 VT-DVR16000

Video Input	4	8	16
Video Output		1 Monitor, 1 S-Video
Loopout	4	8	16
Live Displays	1, 4, PIP	1, 4, 6, 8	1, 4, 6, 8, 9, 13, 16
Playback Displays	1, 4	1, 4, 6, 8	1, 4, 6, 8, 9, 13, 16
Compression		Wavelet
Live Display Resolution		720 x 480
Record & Playback Resolution		720 x 243
Alarm In / Out	4/1	8/1	16/1
Operating System		Embedded Linux
System Control		Key Buttons & Jog/Shuttle, IR Remote, Remote Client
Live Display Speed	120 fps	240 fps	480 fps
Maximum Recording Speed	60 fps	60 fps	60 fps
Recording Speed Per Channel	15 fps	7.5 fps	3.75 fps
Audio		1 -ch.( Line In, Line Out, MIC Input )
Display		Brightness, Contrast, Color Adjustments, Hidden/Covert Per Channel
Camera Title -8 characters		8 Characters Per Channel
Recording Modes		Manual, Schedule, Alarm, Motion
Recording Adjustments		8 Levels of Compression / Record Frame Rate Adjustment
Pre-Alarm & Post Alarm Recording		Pre-Alarm: 140 frames / Post-Alarm: 20 sec. ~ 240 sec.
Motion Detection Per Channel		9 Selectable Grids / 15 Sensitivity Levels
Search Modes		Time & Date, Camera, Alarm
Playback Modes		Forward & Reverse: Pause, Frame by Frame, Normal Speed, 2X, 4X, 6X, 8X, 16X
Multi-tasking / Full Quadplex		Simultaneous Live Display, Record, Playback, Back-Up, Remote Transmission
Watchdog		Power Failure Recovery: Auto Reboot w/ Maintaining Previous Record Settings
Alarm Notification		Automatic E-mail : External Alarm, Video Loss, Power Loss, HDD Failure
System Utility		2-Level Password / Auto Lock / Disk Format / Disk Check / Fan Lock Detection
Back Up		Ethernet: UTP Cross Cable, Remote PC, External Recording Devices, VCR
External Recording Devices		USB-2: External CD-RW, DVD-RW, HDD USB-1.1: Flash Memory Stick
Mini-Player for CD & DVD		Installing dedicated software into PC is not required to playback files from CD or DVD
Interface		USB2.0, RS-232C, Ethernet
HDD		Up to 2 Internal HDDs -Max. 600GB
Network		LAN, WAN, Internet, PSTN Line
External Telephone Modem Support		RS -232C
Remote Client Software		Plug-In For Internet Explorer 6.0 or Dedicated Multi-Site/Enterprise Client Software
Dynamic IP Support over Cable		Dedicated Host ID per Unit. DVR will automatically self reconfigure everytime IP address changes
IR Remote		Control Up to 99 DVRs
Power		100 or 230 VAC Switchable (50/60Hz)
Dimensions (W x H x D)		14.19" x 3.94" x 13.4"
Weight		13.23 lbs.
Options		Optional P.O.S. Interface / Optional VGA Output
