MODE D'EMPLOI F730 Nibe

MANUEL D'UTILISATEUR Pompe à chaleur à air extrait NIBE F730Guide rapide Navigation Bouton OK (confirmer/sélectionner) Bouton Retour (retour/annuler/quitter) Bouton de commande (déplacer/augmenter/réduire) Vous trouverez une explication détaillée des fonctions des différents boutons à la page 11. Vous trouverez une explication concernant la navigation entre les différents menus et les réglages à effectuer à la page 16. Définir la température intérieure

EAU CHAUDE Le réglage de la température intérieure est accessible en appuyant deux fois sur le bouton OK, quand vous êtes dans le mode démarrage du menu principal. Pour plus d'informations à ce sujet, reportez-vous à la page 33. Augmenter le volume d'eau chaude

Pour augmenter provisoirement la quantité d'eau chaude, tournez d'abord le bouton de commande sur la position du menu 2 (goutte d'eau) puis appuyez deux fois sur le bouton OK. Pour plus d'informa- tions à ce sujet, reportez-vous à la page 48. En cas de problèmes d'inconfort En cas de perturbation du confort, certaines mesures peuvent être prises avant de contacter votre installateur. Voir page 73 pour de plus amples instructions.41 Informations importantes 4Données d'installation 5Informations relatives à la sécurité 6Symboles 6Numéro de série 7F730 – Un excellent choix 82 La pompe à chaleur - le cœur de la maison 9Fonctionnement de la pompe à chaleur 10Prise de contact avec le F730 21Entretien de F730 323 F730 – à votre service 32Définir la température intérieure 48Définir la production d'eau chaude 53Obtenir des informations 57Régler la pompe à chaleur 724 Problèmes d'inconfort 72Menu Informations 72Gestion d'alarme 73Dépannage 785 Données techniques 796 Glossaire 84Index 87Contact 3Table des matièresNIBE F730 Table des matièresDonnées d'installation F730Produit Numéro de série Date d'installation Installateur Accessoires

Dérivation supplé- mentaire ECS 40/41 Ense- mble Ré- glage d'usine NomN° 0température (décalage de la courbe)

MaxPuissance électrique absor- bée installée Le numéro de série doit toujours être renseigné Certificat attestant que l'installation a été effectuée conformément aux instructions du manuel de l'installateur et aux règlementations en vigueur. _________________________Signature__________________Date NIBE F730Chapitre 1 | Informations importantes4 1 Informations importantesInformations relatives à la sécurité Cet appareil peut être utilisé par des enfants à partir de 8 ans ainsi que des personnes à capacités physiques, sensorielles et mentales réduites, ou sans expérience ni connaissance de l'appareil, à condition qu'ils soient sous la supervision d'un tiers ou qu'ils aient eu une ex- plication concernant l'utilisation sécurisée de l'appareil et qu'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne peut être effectué par des enfants sans surveillance. Tous droits réservés pour les modifications de design et techniques. ©NIBE 2018. Ne démarrez pas F730 s'il y a un risque que l'eau présente dans le système ait gelé. De l'eau peut s'écouler du tuyau de trop-plein de la vanne de sécurité. L'ouverture du tuyau doit donc être dégagée. Les vannes de sécurité doivent être régulièrement activées pour évacuer les saletés et pour s'assurer qu'elles ne sont pas obstruées. Si le câble d'alimentation est endommagé, seul(e) NIBE, son représentant de service ou une personne autorisée peut le remplacer afin d'empêcher tout danger et dom- mage. 5Chapitre 1 | Informations importantesNIBE F730Symboles REMARQUE! Ce symbole indique un danger pour l'utilisateur ou l'appareil. ATTENTION! Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation. ASTUCE Ce symbole indique des astuces pour vous permettre d'utiliser plus facilement le produit. Numéro de série Le numéro de série figure en bas à droite du cache avant et dans le menu Informations (menu 3.1). Numéro de série ATTENTION! Le numéro de série du produit (14 chiffres) est requis pour l'entretien et l'assistance. NIBE F730Chapitre 1 | Informations importantes6F730 – Un excellent choix F730 fait partie de la nouvelle génération de pompes à chaleur, conçues pour vous permettre de chauffer votre habitation en dépensant peu, tout en respectant l'environnement. La production de chaleur est fiable et économique grâce à un ballon d'eau chaude, un thermoplongeur, une pompe de circulation et un système de régulation intégrés. La pompe à chaleur peut être raccordée à un ou plusieurs réseaux de distribution basse température (par exemple, des radiateurs, des ventilo- convecteurs ou un plancher chauffant). Elle a également été conçue pour être connectée à divers accessoires, comme des systèmes de chauffage avec des températures différentes. F730 est équipé d'un système de régulation qui garantit le confort, la sécurité de l'utilisation et un fonctionnement économique. L'écran large et aisément lisible affiche les informations relatives à l'état, aux temps de fonctionnement et à toutes les températures de la pompe à chaleur. Cela signifie par exemple que les thermomètres externes sont inutiles. EXCELLENTES PROPRIÉTÉS POUR F730 :

Compresseur inverter La pompe à chaleur comprend un compresseur inverter qui s'adapte automatiquement de manière optimale et économique à votre maison, et alimente votre installation en chaleur et en eau chaude.

Programmation de la température ambiante et celle de l'eau chaude Le chauffage et l'eau chaude, ainsi que la ventilation, peuvent être programmés pour chaque jour de la semaine ou pour de plus longues périodes (vacances).

Écran affichant les instructions utilisateur La pompe à chaleur est équipée d'un grand écran doté de menus faciles à comprendre pour vous permettre d'ajuster votre confort intérieur.

Dépannage simple En cas de défaillance, l'écran de la pompe à chaleur indique le problème ainsi que les mesures à prendre. 7Chapitre 1 | Informations importantesNIBE F730ADFBCEHG80 °C22 °C 0 °C 5 °C 0 °C55 °C 45 °CVärmebärareKöldmediumRumsluft Eau de chauffage Air de ventilation Fluide frigorigène Évaporateur Condenseur Compresseur

Détendeur Les températures indiquées ne sont que des exemples et peuvent varier suivant les diffé- rentes installations et les périodes de l'année. NIBE F730Chapitre 2 | La pompe à chaleur - le cœur de la maison8 2 La pompe à chaleur - le cœur de la maisonFonctionnement de la pompe à chaleur Une pompe à chaleur sur air extrait utilise la chaleur contenue dans l'air extrait de la ventilation pour chauffer le bâtiment. La transformation de l'énergie contenue dans l'air de la ventilation en chaleur a lieu dans trois circuits différents. L'énergie gratuite présente dans l'air extrait de la ve- ntilation (1) est récupérée dans le circuit frigorifique de la pompe à cha- leur. Cette énergie est ensuite transférée à un niveau de température plus élevée à l'eau du circuit de chauffage (2). La chaleur est distribuée dans tout le bâtiment par le biais du circuit de chauffage (3). Air de ventilation L'air chaud est transféré des pièces humides à la pompe à chaleur via le sy- stème de ventilation de la maison.

Le ventilateur achemine alors l'air jusqu'à l'évaporateur de la pompe à chaleur. L'air transmet ici l'énergie qu'il contient et sa température baisse considéra- blement. L'air froid est ensuite envoyé à l'extérieur de la maison.

Circuit frigorifique Un fluide frigorigène, circule dans un circuit fermé dans la pompe à chaleur et traverse l'évaporateur. Le fluide frigorigène s'évapore à basse température. Dans l'évaporateur, l'air extrait transfère son énergie au fluide frigorigène qui s'évapore.

Le fluide évaporé est ensuite acheminé sous forme gazeuse vers un com- presseur électrique. Quand le gaz est comprimé, la pression augmente et la température du gaz s'élève considérablement, passant d'environ -5°C à environ 100°C.

À partir du compresseur, le gaz est acheminé vers un échangeur thermique, appelé condenseur, où il transfère son énergie au système de chauffage. Le gaz est alors refroidi avant de se liquéfier à nouveau.

le fluide frigorigène, dont la pression et la température demeurent élevées, traverse un détendeur qui ramène le fluide frigorigène à sa température et sa température de départ. Le fluide frigorigène a ainsi effectué un cycle co- mplet. Il est ensuite acheminé une nouvelle fois vers l'évaporateur. Le pro- cessus est alors répété.

Réseau de distribution L'énergie thermique générée par le fluide frigorigène à l'intérieur du conde- nseur est récupérée par l'eau du système d'émission (le fluide caloporteur) qui est chauffée à 55 °C (température de départ).

Le fluide caloporteur circule en circuit fermé et transporte l'énergie thermique de l'eau chauffée vers le ballon d'eau chaude intégré à la pompe à chaleur et les radiateurs de l'habitation.

Le ballon d'eau chaude est intégré à la pompe à chaleur qui permet de chauffer l'eau sanitaire.

9Chapitre 2 | La pompe à chaleur - le cœur de la maisonNIBE F730Prise de contact avec le F730 INFORMATIONS EXTERNES Quand la porte de la pompe à chaleur est fermée, il est possible de re- cevoir des informations via une fenêtre dédiée et un voyant d'état. Fenêtre d'informations Voyant d'état Fenêtre d'informations La fenêtre d'informations indique une partie de l'écran figurant sur l'unité d'affichage (située derrière la porte de la pompe à chaleur). La fenêtre d'informations peut afficher différents types d'informations, co- mme par exemple les températures ou l'heure. Vous êtes libre de sélectionner les informations que vous souhaitez affi- cher dans la fenêtre d'informations. Vous pouvez saisir votre propre sé- lection d'informations à partir de l'unité d'affichage. Ces informations sont spécifiques à la fenêtre d'informations et disparaissent dès que la porte de la pompe à chaleur est ouverte. Les instructions relatives au réglage de la fenêtre d'informations figurent à la page 65. Voyant d'état Le voyant d'état indique l'état de la pompe à chaleur : lumière verte co- ntinue pendant un fonctionnement normal, lumière jaune continue pen- dant un mode Urgence activé ou lumière rouge si une alarme a été dé- clenchée. La gestion de l'alarme est décrite à la page 72. Les températures indiquées ne sont que des exemples et peuvent varier suivant les diffé- rentes installations et les périodes de l'année. NIBE F730Chapitre 2 | La pompe à chaleur - le cœur de la maison10UNITÉ D'AFFICHAGE

AffichageVoyant d'étatBouton OKBouton RetourBouton decommandeCommutateur

EAU CHAUDE F730 Port USB Une unité d'affichage se trouve derrière la porte de la pompe à chaleur pour vous permettre de communiquer avec F730. Ici, vous pouvez :

• activer, désactiver ou régler la pompe à chaleur en mode Urgence.

• régler la température intérieure, l'eau chaude, ainsi que la pompe à chaleur en fonction de vos besoins.

• recevoir des informations concernant les réglages, les états et les dif- férents événements.

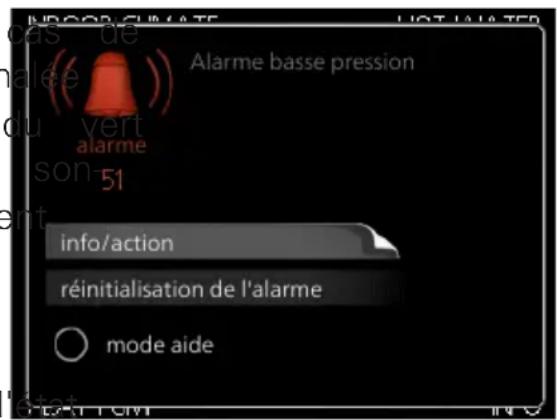

• observer différents types d'alarmes et recevoir des instructions pour pouvoir les rectifier. Affichage L'écran affiche des instructions, les réglages et des informations de fonctionnement. Vous pouvez facilement parcourir les menus et les options pour régler la température ou obtenir les informations dont vous avez besoin.

11Chapitre 2 | La pompe à chaleur - le cœur de la maisonNIBE F730Voyant d'état Le voyant d'état indique l'état de la pompe à chaleur. Il est :

• vert en fonctionnement normal ;

• jaune en mode secours ;

• rouge si une alarme a été déclenchée.

Bouton OK Le bouton OK vous permet de :

• confirmer des sélections de sous-menus/options/valeurs défi- nies/pages dans le guide de démarrage.

Bouton Retour Le bouton Retour vous permet de :

• revenir au menu précédent ;

• modifier un réglage qui n'a pas été confirmé.

Bouton de commande Le bouton de commande peut être tourné vers la droite ou la gauche. Vous pouvez :

• parcourir les menus et les options ;

• augmenter ou diminuer les valeurs ;

• changer de page dans le cas d'instructions présentées sur plusieurs pages (par exemple, aide et infos d'entretien).

Commutateur Trois positions sont possibles pour le commutateur :

Mode secours ( ) Le mode secours doit être uniquement utilisé en cas de dysfonction- nement de la pompe à chaleur. Dans ce mode, le compresseur est mis hors tension et le thermoplongeur se met en marche. L'écran de la pompe à chaleur est éteint et le voyant d'état s'illumine en jaune.

NIBE F730Chapitre 2 | La pompe à chaleur - le cœur de la maison12Port USB Le port USB est caché sous le badge plastique sur lequel figure le nom du produit. Le port USB est utilisé pour mettre à jour le logiciel. Rendez-vous à l'adresse nibeuplink.com et cliquez sur l'onglet « Logi- ciel » pour télécharger la dernière version du logiciel pour votre instal- lation.

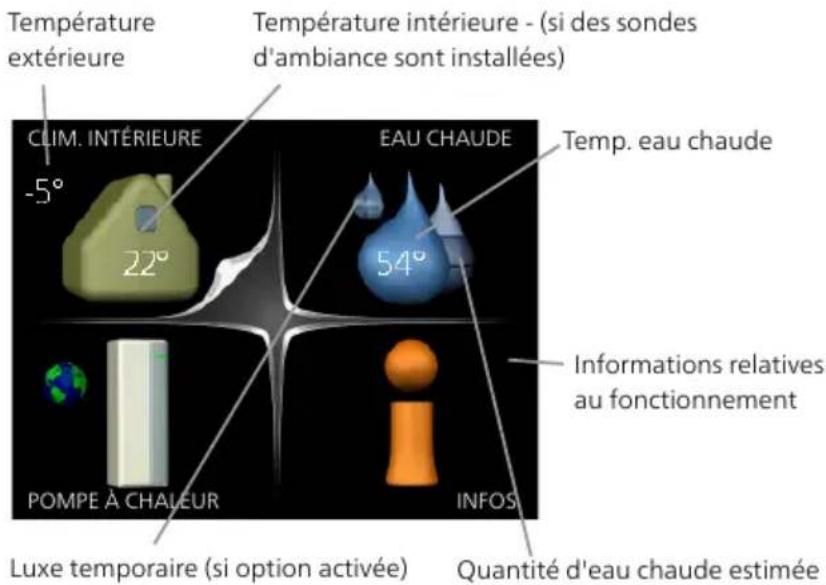

13Chapitre 2 | La pompe à chaleur - le cœur de la maisonNIBE F730SYSTÈME DE MENUS

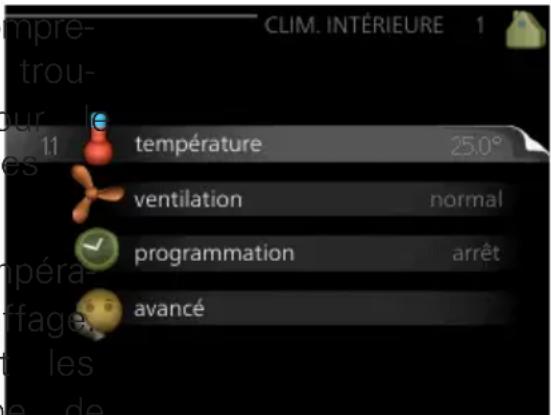

EAU CHAUDE Température intérieure - (si des sondes d'ambiance sont installées) Temp. eau chaude Luxe temporaire (si option activée) Température extérieure Quantité d'eau chaude estimée Informations relatives au fonctionnement

Réglage et programmation de la température intérieure. Voir page 32. Menu 1 EAU CHAUDE Réglage et programmation de la production d'eau chaude sanitaire. Voir page

Menu 2 INFOS Affichage de la température et d'autres informations de fonctionnement et accès au journal d'alarmes. Voir page 53. Menu 3 POMPE À CHALEUR Pour le réglage de l'heure, de la date, de la langue, de l'affichage, du mode de fonctionnement, etc., voir page 57. Menu 4 NIBE F730Chapitre 2 | La pompe à chaleur - le cœur de la maison14Symboles à l'écran Les symboles suivants peuvent apparaître à l'écran pendant le fonction- nement. DescriptionSymbole Ce symbole apparaît à côté du panneau d'informations si le menu 3.1 contient des informations importantes. Ces deux symboles indiquent si le compresseur ou l'appoint électrique est bloqué dans F730. Ils peuvent, par exemple, être bloqués en fonction du mode de fonctionnement sélectionné via le menu 4.2, si le blocage est programmé via le menu 4.9.5 ou si une alarme s'est produite et empêche l'un des deux de fonctionner. Verrouillage du compresseur. Verrouillage de l'appoint électrique Ce symbole apparaît si le mode d'augmentation périodique ou le mode Luxe pour l'eau chaude est activé. Ce symbole indique si le « réglage vacances » est actif dans 4.7 Ce symbole indique si la F730 communique avec NIBE Uplink. Ce symbole indique le réglage du ventilateur s'il diffère du ré- glage normal. Ce symbole est visible dans les installations équipées d'acces- soires solaires actifs. 15Chapitre 2 | La pompe à chaleur - le cœur de la maisonNIBE F730CLIM. INTÉRIEURE

POMPE À CHALEUR INFOS

EAU CHAUDE température

ventilation programmation avancé arrêt normal Menu principal référencé Numéro de menu – sous-menu référencé Nom et numéro du menu – menu principal Symbole – menu principal Informations d'état – sous-menus Nom - sous-menusSymboles – sous-menus Fonctionnement Pour déplacer le curseur, tournez le bouton de commande vers la gauche ou la droite. La position sélectionnée s'affiche en blanc et/ou a un coin relevé. Sélection d'un menu Pour se déplacer dans le système de menus, sélectionnez un menu pri- ncipal et appuyez sur le bouton OK. Une nouvelle fenêtre s'affiche alors à l'écran avec les sous-menus. Sélectionnez l'un des sous-menus en appuyant sur le bouton OK. NIBE F730Chapitre 2 | La pompe à chaleur - le cœur de la maison16Sélection d'options économique mode de confort2.2 normalluxe Alternative Dans un menu d'options, l'option en cours de sélection est indiquée par une petite coche verte. Pour sélectionner une autre option :

Cliquez sur l'option souhaitée. L'une des options est alors présé- lectionnée (en blanc).

Appuyez sur le bouton OK pour confirmer l'option sélectionnée. Une petite coche verte apparaît à côté de l'option sélectionnée. 17Chapitre 2 | La pompe à chaleur - le cœur de la maisonNIBE F730Réglage d'une valeur heure et date4.4 heurejourannéemois24h12hdate Valeurs à modifier Pour définir une valeur :

Sélectionnez la valeur souhaitée à l'aide du bouton de comma- nde.

Appuyez sur le bouton OK. L'arrière-plan de la valeur s'affiche en vert pour vous indiquer que vous vous trouvez dans le mode de réglage.

Tournez le bouton de commande vers la droite pour augmenter la valeur et vers la gauche pour la réduire.

Appuyez sur le bouton OK pour confirmer la valeur que vous venez de définir. Pour modifier et revenir à la valeur d'origine, appuyez sur le bouton Retour. NIBE F730Chapitre 2 | La pompe à chaleur - le cœur de la maison18Utilisez le clavier virtuel Différents claviers Dans certains menus où du texte doit être saisi, un clavier virtuel est accessible. En fonction du menu, vous pouvez avoir accès à différentes polices de caractères que vous pouvez sélectionner à l'aide de la molette de com- mande. Pour modifier le tableau des caractères, appuyez sur le bouton Précédent. Si un menu dispose uniquement d'une police de caractères, le clavier s'affiche directement. Quand vous avez terminé d'écrire, marquez «OK» et appuyez sur le bouton OK. 19Chapitre 2 | La pompe à chaleur - le cœur de la maisonNIBE F730Navigation entre les fenêtres Un menu peut comprendre plusieurs fenêtres. Tournez le bouton de commande pour parcourir les différentes fenêtres. Fenêtre du menu actuel Nombre de fenêtres dans le menu Navigation entre les fenêtres du guide de démarrage. langue4.6 Si le guide de démarrage est conservé sur cette pge, il se ferme autom. dans 60 min Flèches permettant de parcourir les différentes fenêtres du guide de démarrage

Appuyez sur le bouton de commande jusqu'à ce que l'une des flèches en haut à gauche (au niveau du numéro de la page) ait été sélection- née.

Appuyez sur le bouton OK pour changer d'étape dans le guide de démarrage. Menu Aide Plusieurs menus sont dotés d'un symbole vous indiquant qu'une aide supplémentaire est disponible. Pour accéder à l'aide :

sélectionnez le symbole Aide à l'aide du bouton de commande.

Appuyez sur le bouton OK. Le menu Aide comprend plusieurs fenêtres que vous pouvez parcourir avec le bouton de commande. NIBE F730Chapitre 2 | La pompe à chaleur - le cœur de la maison20Entretien de F730 F730 peut être installée en un seul ou en deux modules séparés. Les images du présent manuel illustrent la F730 installée sous forme d'un seul module.

VÉRIFICATIONS RÉGULIÈRES

Votre pompe à chaleur nécessite un entretien minimal après sa mise en service. Par ailleurs, il est recommandé de vérifier régulièrement votre installation. Si quelque chose d'anormal survient, un message concernant le dysfon- ctionnement s'affiche à l'écran sous forme de divers textes d'alarmes. Voir la section sur la gestion des alarmes à la page 72. Trappe d'entretien Les vannes de purge etc. se trouvent derrière la trappe d'entretien. Pour ouvrir la trappe, tirez-la vers vous. LEK

Nettoyage des dispositifs de ventilation Les dispositifs de ventilation du bâtiment doivent être nettoyés régulièrement avec par exemple, une petite brosse de manière à mai- ntenir une ventilation correcte. Les réglages des dispositifs ne doivent pas être modifiés. 21Chapitre 2 | La pompe à chaleur - le cœur de la maisonNIBE F730REMARQUE! Si vous retirez plusieurs bouches de ventilation pour le net- toyage, attention de ne pas les mélanger. Nettoyage du filtre à air Nettoyez régulièrement le filtre à air de la F730, en fonction de la quan- tité de poussière présente dans l'air de ventilation. Sélectionnez ce qui convient le mieux à votre installation. Un rappel concernant le nettoyage du filtre s'affichera à l'écran. Par dé- faut, ce rappel s'affiche tous les trois mois, mais le décompte est réini- tialisé en cas de coupure de l'alimentation de la F730.

Mettez la pompe à chaleur hors tension.

Enlevez le cache avant supérieur en le tirant.

Tirez sur la cassette du filtre pour l'extraire.

Enlevez le filtre et secouez-le/dépoussiérez-le.

Vérifiez l'état du filtre.

Remontez l'ensemble en suivant les instructions ci-dessus dans le sens contraire. Même si le filtre vous semble propre, la poussière s'accumule à l'intérieur et risque alors d'altérer l'efficacité du filtre. Par conséquent, il est néce- ssaire de le remplacer tous les 1 ans. Vous pouvez commander de nou- veaux filtres auprès de votre installateur. REMARQUE! N'utilisez pas d'eau ou d'autres liquides pour le nettoyage. NIBE F730Chapitre 2 | La pompe à chaleur - le cœur de la maison22LEK Filtre Vérifiez la pression F730 est équipée d'un manomètre qui indique la pression du réseau de distribution. La pression doit se situer entre 0,5 et 1,5 bar, mais varie toutefois lorsque la température change. Si la pression chute fréquem- ment à 0 ou s'élève à 2,5, contactez votre installateur pour procéder à un dépannage. LEK F730 LEK LEK

Manomètre 23Chapitre 2 | La pompe à chaleur - le cœur de la maisonNIBE F730Soupapes de sécurité F730 est équipée de deux soupapes de sécurité : une pour le ballon d'eau chaude et une autre pour le système de chauffage. La soupape de sécurité du ballon d'eau chaude libère parfois un peu d'eau après utilisation de l'eau chaude. Ce faible écoulement est normal : l'eau froide qui entre dans le ballon d'eau chaude se dilate lorsqu'elle est chauffée, ce qui provoque une augmentation de la pression et l'ou- verture de la soupape de sécurité. La soupape de sécurité du système de chauffage doit être complètement fermée et ne doit pas libérer d'eau dans des situations normales. Le fonctionnement des soupapes de sécurité doit être vérifié régulière- ment. On accède aux soupapes par la trappe d'entretien. Procédez aux vérifications comme suit :

Ouvrez la soupape en tournant avec précaution le bouton dans le sens inverse des aiguilles d'une montre.

Vérifiez que de l'eau circule dans la soupape.

Fermez la soupape en la relâchant. Si vous ne parvenez pas à bien la fermer en la relâchant, tournez-la légèrement dans le sens inverse des aiguilles d'une montre.

Il peut être nécessaire de remplir à nouveau le réseau de distribution après la vérification de la soupape de sécurité, voir la section « Rem- plissage du réseau de distribution ».

LEK LEK Soupape de sécurité pour préparateur ECS Soupape de sécurité pour réseau de distribution NIBE F730Chapitre 2 | La pompe à chaleur - le cœur de la maison24Remplissage du réseau de distribution Si la pression est trop faible, augmentez-la en procédant comme suit :

Ouvrez les vannes de remplissage. L'unité de chauffage et le reste du circuit de distribution se remplissent d'eau.

Après un certain temps, la pression augmente, ce que vous consta- terez grâce au manomètre. Lorsqu'elle atteint environ 1,0 bar, fermez les vannes de remplissage. LEK

Vanne de purge Mano- mètre Vanne de purge LEK Vanne de remplissage

Vanne de remplissage 2 NIBE F730Chapitre 2 | La pompe à chaleur - le cœur de la maison26Purge du réseau de distribution En cas de remplissages répétés du réseau de distribution ou si vous entendez des bruits de bulles provenant de la pompe à chaleur, le sys- tème a peut-être besoin d'être purgé. Si tel est le cas, procédez comme suit :

Coupez l'alimentation électrique de la pompe à chaleur.

Purgez la pompe à chaleur via les vannes de purge et le reste du circuit de distribution via les vannes de purge adéquates.

Continuez à remplir et à purger jusqu'à ce que tout l'air ait été éliminé et que la pression correcte soit atteinte. REMARQUE! Les flexibles de purge à l'intérieur de la cuve doivent être vida- ngés pour que de l'air puisse être évacué. Cela signifie que le système n'est pas nécessairement purgé, et ce malgré le débit d'eau lorsque les vannes de purge sont ouvertes. Maintenez les vannes de purge ouvertes pendant au moins 5 secondes. 27Chapitre 2 | La pompe à chaleur - le cœur de la maisonNIBE F730ASTUCES D'ÉCONOMIE La génération du chauffage et la production d'eau chaude sont pilotées par la régulation. Les facteurs ayant un effet sur la consommation d'énergie peuvent être les suivants : la température intérieure, la consommation d'eau chaude, le niveau d'isolation de la maison ou encore si celle-ci compte plusieurs grandes fenêtres. La position de la maison, comme par exemple l'expo- sition au vent, constitue un autre facteur. La ventilation de la maison influe, elle aussi, sur la consommation d'énergie. Il est donc important de régler la ventilation rapidement après l'installation de la pompe à chaleur. Lors du réglage de la ventilation, un technicien configure le dispositif de ventilation de la maison, le registre d'air extérieur et le ventilateur de la F730 en fonction des valeurs prévi- sionnelles de l'habitation. De même, respectez les conseils suivants :

• Pendant la période de réglage (hiver), toutes les vannes thermosta- tiques doivent être entièrement ouvertes. Les paramètres de la pompe à chaleur sont ensuite ajustés, de manière à obtenir la bonne tempéra- ture intérieure dans toutes les pièces, quelle que soit la température extérieure. Dans des pièces où une température inférieure est néces- saire, les vannes thermostatiques sont réglées au niveau souhaité. Après plusieurs mois, les thermostats restants peuvent être diminués légèrement pour éviter une augmentation de la température ambiante due au rayonnement solaire, poêle à bois, etc. D'autres réductions peuvent s'avérer nécessaires ultérieurement.

• Vous pouvez diminuer la température lorsque vous n'êtes pas chez vous en programmant « réglage vacances » dans le menu 4.7. Voir page 66 pour de plus amples instructions.

• Activée, la fonction « Économie d'eau chaude » vous permet de conso- mmer moins d'énergie. NIBE F730Chapitre 2 | La pompe à chaleur - le cœur de la maison28Consommation énergétique Consommation approximative d'énergie de F730 sur une année Energiförbrukning fördelat över året 0%5%10%15%20%25% jan feb mars april maj juni juli aug sep okt nov dec Månad % av årsförbrukningen Mois Janv. Fév. Mars Avril Mai Juin Juillet Août Sept. Oct. Nov. Déc. % de laconsommationannuelle Augmenter la température intérieure d'un degré augmente la consom- mation d'énergie de 5 % environ. Électricité domestique Il a été calculé par le passé que la consommation annuelle d'électricité domestique d'un foyer suédois moyen était d'environ 5000 kWh. Au- jourd'hui, la consommation énergétique varie généralement entre 6000- 12000 kWh par an. Consom- mation annuelle moyenne (kWh) Puissance normale (W) Matériel VeilleFonction- nement 3802200Téléviseur (fonctionnement : 5 h/jour, veille : 19 h/jour) 901011Boîtier numérique (fonctionnement : 5 h/jour, veille : 19 h/jour) 45515DVD (fonctionnement : 2 h/semaine) 672160Console de jeux de salon (fonctionnement : 6 h/semaine) 50140Radio/chaîne stéréo (fonctionnement : 3 h/jour) 29Chapitre 2 | La pompe à chaleur - le cœur de la maisonNIBE F730Consom- mation annuelle moyenne (kWh) Puissance normale (W) Matériel 1202100Ordinateur avec écran (fonctionnement : 3 h/jour, veille 21 h/jour) 175-60Ampoule (fonctionnement 8 h/jour) 58-20Spot, halogène (fonctionnement 8 h/jour) 165-100Climatisation (fonctionnement : 24 h/jour) 380-120Congélateur (fonctionnement : 24 h/jour) 365-1500Poêle, table de cuisson (fonctionnement : 40 min/jour) 310-3000Poêle, four (fonctionnement : 2 h/semaine) 730-2000Lave-vaisselle, raccord d'eau froide (fonctio- nnement 1 fois/jour) 730-2000Machine à laver (fonctionnement : 1 fois/jour) 730-2000Sèche-linge (fonctionnement : 1 fois/jour) 100-1000Aspirateur (fonctionnement : 2 h/semaine) 50-400Résistance de carter (fonctionnement : 1 h/jour, 4 mois/an) 100-800Chauffe-habitacle (fonctionnement : 1 h/jour, 4 mois/an) Ces valeurs sont des exemples approximatifs. Exemple : une famille avec 2 enfants vit dans une maison avec 1 télévi- seur à écran plat, 1 boîtier numérique, 1 lecteur de DVD, 1 console de jeux de salon, 2 ordinateurs, 3 chaînes stéréo, 2 ampoules dans les WC, 2 ampoules dans la salle de bain, 4 ampoules dans la cuisine, 3 ampoules à l'extérieur, une machine à laver, un sèche-linge, un réfrigérateur, un congélateur, un four, un aspirateur, une résistance de carter = 6240 kWh d'électricité domestique par an. Compteur électrique Vérifiez régulièrement, de préférence une fois par mois, le compteur électrique. Vous pourrez ainsi observer tout changement survenu dans la consommation énergétique. Les maisons récemment construites sont équipées de deux compteurs électriques. Utilisez la différence entre les deux pour calculer votre élec- tricité domestique. NIBE F730Chapitre 2 | La pompe à chaleur - le cœur de la maison30Nouvelles constructions Les maisons récemment construites subissent un processus de séchage pendant un an. La maison peut alors consommer bien plus d'énergie que par la suite. Après 1-2 ans, la courbe de chauffage, son décalage et l'ensemble des vannes thermostatiques doivent être réajustées, dans la mesure où le réseau de distribution nécessite généralement une tem- pérature inférieure une fois le processus de séchage terminé. 31Chapitre 2 | La pompe à chaleur - le cœur de la maisonNIBE F730Définir la température intérieure APERÇU Sous-menus températureCLIM. INTÉRIEURE 1ventilationprogrammationavancéarrêtnormal Le menu CLIM. INTÉRIEURE compre- nd plusieurs sous-menus. Vous trou- verez les informations d'état pour le menu correspondant à droite des menus. température Réglage de la tempéra- ture pour le système de chauffage. Les informations d'état indiquent les valeurs définies pour le système de chauffage. ventilation Réglage de la vitesse du ventilateur. Les informations d'état indiquent le réglage sélectionné. programmation Programmation du chauffage et de la ventilation. L'in- formation d'état « réglage » s'affiche à l'écran si vous avez réglé une programmation mais que celle-ci n'est pas active pour le moment, « ré- glage vacances » s'affiche à l'écran si la programmation de vacances est active en même temps que la programmation ordinaire (la fonction vacances reste prioritaire), « actif » s'affiche à l'écran si une partie de la programmation est active. Dans le cas contraire, vous verrez apparaître « arrêt ». avancé Réglage de la courbe de chauffage, ajustement avec le contact externe, valeur minimale de la température d'alimentation, sonde d'am- biance et refroidissement nocturne. NIBE F730Chapitre 3 | F730 – à votre service32 3 F730 – à votre serviceTEMPÉRATURE température chauffage1.1.1 Réglage de la température (avec sondes d'ambiance installées et activées) : chauffage Plage de réglage : de 5 à 30 °C Valeur par défaut : 20 La valeur s'affiche à l'écran en °C si le sy- stème d'émission est régulé par une sonde d'ambiance. Menu

ATTENTION! Un réseau de distribution à forte inertie, comme par exemple, un pla- ncher chauffant, est susceptible de ne pas convenir à une utilisation avec sonde d'ambiance. Pour modifier la température ambiante, utilisez le bouton de commande et séle- ctionnez la température souhaitée à l'écran. Confirmez le nouveau réglage en appuyant sur le bouton OK. La nouvelle température s'affiche à l'écran à droite du symbole. Réglage de la température (sans sonde d'ambiance activée) : Plage de réglage : -10 à +10 Valeur par défaut : -1 L'écran d'affichage indique les valeurs définies pour le chauffage (décalage de la courbe). Pour augmenter ou baisser la température intérieure, augmentez ou réduisez la valeur affichée à l'écran. Utilisez le bouton de commande pour définir une nouvelle valeur. Confirmez le nouveau réglage en appuyant sur le bouton OK. Le nombre d'incréments nécessaires pour augmenter la température intérieure d'un degré dépend de l'installation de chauffage. Augmenter d'un seul incrément suffit en général mais dans certains cas plusieurs incréments sont nécessaires. Réglage de la valeur souhaitée. La nouvelle valeur s'affiche à l'écran à droite du symbole. 33Chapitre 3 | F730 – à votre serviceNIBE F730ATTENTION! L'augmentation de la température ambiante peut être ralentie par les vannes thermostatiques dont sont équipés les radiateurs ou le plancher chauffant. Il faut donc ouvrir complètement les vannes thermostatiques, sauf dans les pièces où une température plus basse est souhaitée (par exemple, les chambres). Si la température de l'air extrait descend en dessous de 6 °C, le com- presseur se verrouille et l'appoint électrique est activé. La chaleur n'est pas récupérée sur l'air extrait lorsque le compresseur est bloqué. ASTUCE Attendez 24 heures pour que la température ambiante ait le temps de se stabiliser avant de modifier le réglage. S'il fait froid à l'extérieur et que la température ambiante est trop basse, augmentez d'un incrément la pente de la courbe à partir du menu

S'il fait froid à l'extérieur et que la température ambiante est trop éle- vée, réduisez d'un incrément la pente de la courbe à partir du menu

S'il fait chaud à l'extérieur et que la température ambiante est trop basse, augmentez d'un incrément la valeur à partir du menu 1.1.1. S'il fait chaud à l'extérieur et que la température ambiante est trop élevée, diminuez d'un incrément la valeur à partir du menu 1.1.1. VENTILATION normal(50%) ventilation1.2 vitesse 1 (0%) vitesse 2 (40%) vitesse 3 (80%) vitesse 4 (100%) Plage de réglage : normal et vitesse 1-

Valeur par défaut : normal Menu

Vous pouvez ici augmenter ou réduire temporairement la ventilation à l'intérieur de l'habitation. NIBE F730Chapitre 3 | F730 – à votre service34Lorsqu'une nouvelle vitesse est sélectionnée, un compte à rebours se déclenche. Une fois le temps écoulé, la ventilation réadopte son réglage normal. Il est possible de changer, si nécessaire, ces différentes minuteries dans le menu 1.9.6. La vitesse du ventilateur apparaît entre parenthèses (en pourcentage) après chaque alternative de vitesse. ASTUCE Pour régler des changements de périodes plus longues, utilisez la fo- nction Vacances ou Programmation. ATTENTION! La pompe à chaleur nécessite un débit de ventilation minimum pour fonctionner correctement. Un débit de ventilation insuffisant peut en- traîner le déclenchement d'une alarme et bloquer le fonctionnement du compresseur. PROGRAMMATION programmation1.3 ventilation arrêt chauffage arrêt Dans le menu programmation la tempé- rature intérieure (chauffage/ventilation) est programmée pour chaque jour de la se- maine. Vous pouvez également programmer de plus longues durées pendant une période sélectionnée (vacances) à partir du menu

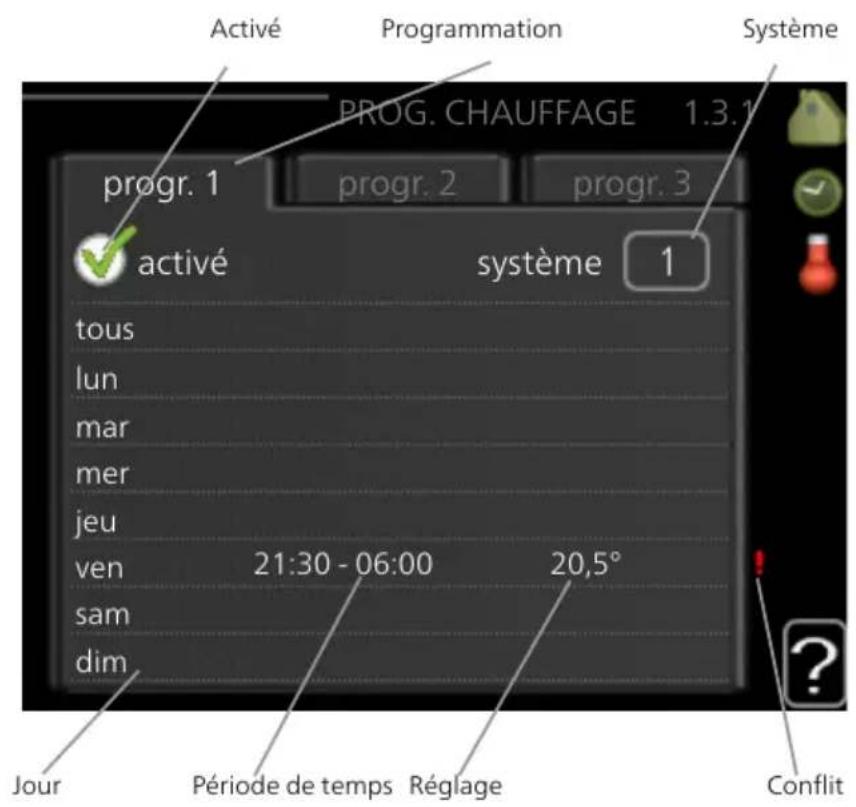

CHAUFFAGE Vous pouvez programmer ici jusqu'à trois consignes de température et trois périodes par jour. Si la sonde d'ambiance est installée et activée, on règle les différentes températuresen °C, si aucune sonde d'ambiance n'est activée, on Menu

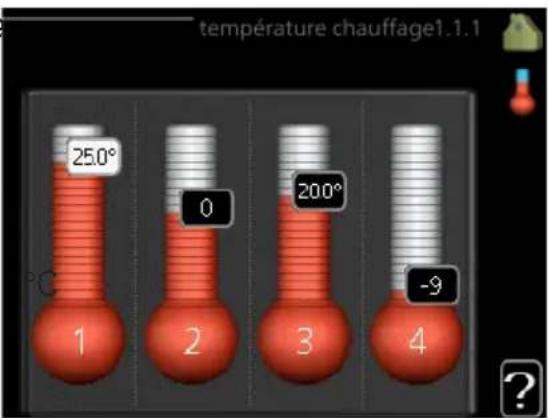

règle plusieurs loi d'eau ( menu 1.1). Augmenter d'un seul incrément suffit en général à modifier la température ambiante d'un degré, mais dans certains cas plusieurs incréments sont nécessaires. 35Chapitre 3 | F730 – à votre serviceNIBE F730PROG. CHAUFFAGE 1.3.1 activé progr. 2 système progr. 3progr. 1 tous lun mar mer jeu ven sam dim 21:30 - 06:00 20,5° Période de temps RéglageJour Activé Programmation Système Conflit Programmation : permet de sélectionner la programmation à modifier. Activé : permet d'activer ici la programmation pour la période sélectionnée. Les horaires définis ne sont pas affectés lors de la désactivation. Système : permet de sélectionner le circuit de distribution auquel renvoie le programme correspondant. Cette alternative s'affiche uniquement s'il existe plusieurs circuits de distribution. Jour : permet de sélectionner le ou les jours de la semaine concerné(s) par la programmation. Pour annuler la programmation d'un jour en particulier, l'heure pour ce jour doit être réinitialisée en réglant l'heure de démarrage à l'identique de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démarrage et d'arrêt de la programmation d'un jour en particulier. Réglage : permet de définir le décalage de la courbe de chauffage par rapport au menu 1.1 pendant la programmation. Si une sonde d'ambiance est installée, la température ambiante souhaitée est indiquée en °C. Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. NIBE F730Chapitre 3 | F730 – à votre service36ASTUCE Si vous souhaitez régler une programmation similaire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les jours souhaités. ASTUCE Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette période se prolonge après minuit. La programmation s'arrête alors le jour sui- vant à l'heure d'arrêt définie. La programmation démarre toujours à la date à laquelle l'heure de démarrage est réglée. ATTENTION! Les changements de température dans le logement prennent du te- mps. Par exemple, un chauffage au sol ne permet pas de sentir une différence notable de la température des pièces sur de courtes périodes de temps. Si la température de l'air extrait descend en dessous de 6 °C, le com- presseur se verrouille et l'appoint électrique est activé. Lorsque le compresseur est bloqué, la chaleur n'est pas récupérée sur l'air évacué. VENTILATION Vous pouvez programmer ici jusqu'à deux périodes d'augmentation ou de dimi- nution de la ventilation par jour. Menu

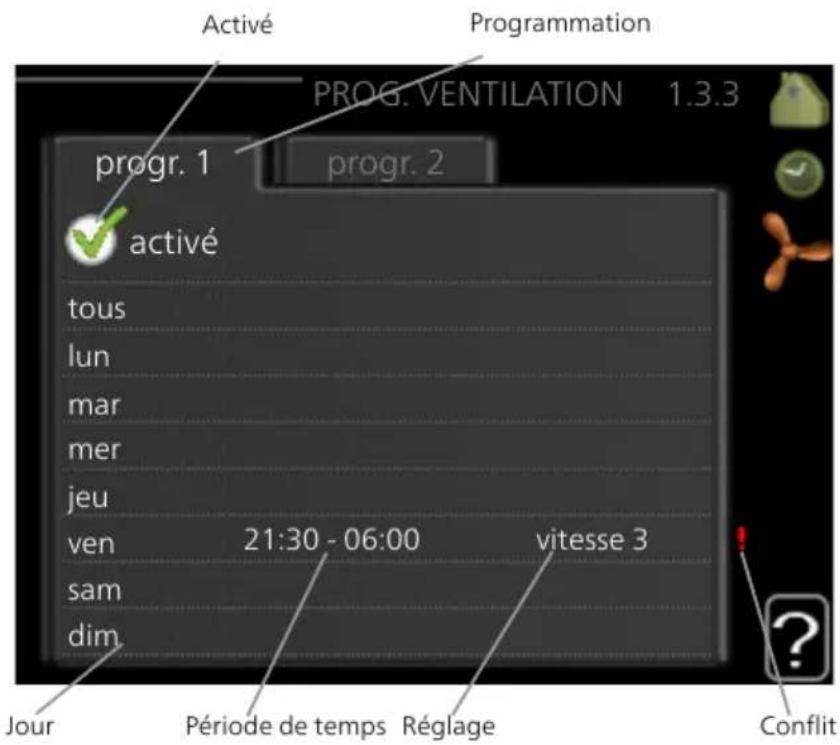

37Chapitre 3 | F730 – à votre serviceNIBE F730tous lun mar mer jeu ven sam dim activé progr. 2progr. 1 PROG. VENTILATION 1.3.3 21:30 - 06:00 vitesse 3 Activé Programmation Période de temps RéglageJour Conflit Programmation : permet de sélectionner la programmation à modifier. Activé : permet d'activer ici la programmation pour la période sélectionnée. Les horaires définis ne sont pas affectés lors de la désactivation. Jour : permet de sélectionner le ou les jours de la semaine concerné(s) par la programmation. Pour annuler la programmation d'un jour en particulier, l'heure pour ce jour doit être réinitialisée en réglant l'heure de démarrage à l'identique de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démarrage et d'arrêt de la programmation d'un jour en particulier. Réglage : permet de définir la vitesse de ventilation souhaitée. Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. ASTUCE Si vous souhaitez régler une programmation similaire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les jours souhaités. NIBE F730Chapitre 3 | F730 – à votre service38ASTUCE Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette période se prolonge après minuit. La programmation s'arrête alors le jour sui- vant à l'heure d'arrêt définie. La programmation démarre toujours à la date à laquelle l'heure de démarrage est réglée. ATTENTION! Un changement notable sur une période plus longue peut engendrer un environnement intérieur de mauvaise qualité et des économies de fonctionnement plus faibles. AVANCÉ avancé 1.9 courbe de chauffage réglage externe temp. min. dép. chauff. réglages sondes d'ambiance temps retour ventil. courbe personnalisée Le menu avancé comporte du texte en orange et est destiné aux utilisateurs ava- ncés. Ce menu comprend plusieurs sous- menus. courbe de chauffage Réglage de la pente de la loi d'eau. réglage externe Réglage du décalage de la loi d'eau lorsque le contact externe est branché. Menu

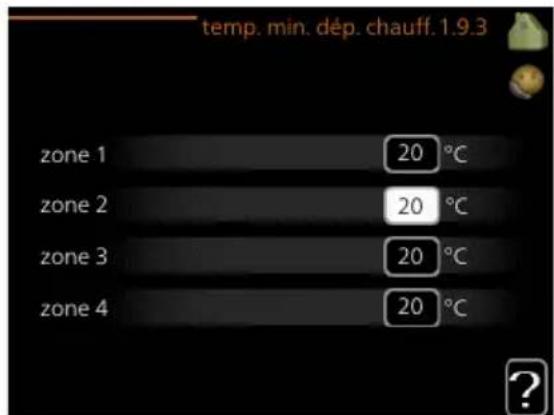

temp. min. dép. chauff. Réglage de la température minimum du circuit de chauffage. réglages sondes d'ambiance Réglages en fonction de la sonde d'ambiance. temps retour ventil. Réglages du temps de retour du ventilateur dans le cas d'un changement provisoire de la vitesse de ventilation. courbe personnalisée Réglage de votre propre loi d'eau. décalage de points Réglage du décalage de la loi d'eau à une température ex- térieure spécifique. Refroidissement nocturne Réglage du refroidissement nocturne. 39Chapitre 3 | F730 – à votre serviceNIBE F730COURBE DE CHAUFFAGE courbe de chauffage courbe de chauffage1.9.1.1 système temp. extérieure °C temp. d'écoulement en °C Plage de réglage : 0 - 15 Valeur par défaut : 5 Menu

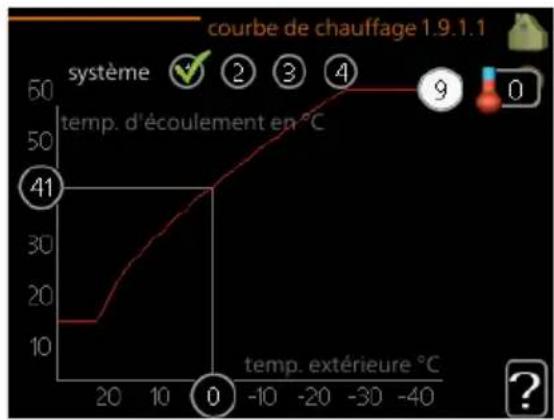

La loi d'eau de votre habitation peut être affichée dans le menu courbe de chauffage . L'objectif de cette loi d'eau est de maintenir une température inté- rieure constante quelles que soient les températures extérieures afin d'utiliser efficacement l'énergie. C'est à partir de cette loi d'eau que la régulation de la pompe à chaleur détermine la température de l'eau alimentant le réseau de dis- tribution, la température de départ et donc, la température ambiante. Sélectionner la loi d'eau et lire ici les changements de température de départ à différentes températures extérieures. Coefficient de la courbe La pente de la loi d'eau indique de combien de degrés la température de départ est augmentée/diminuée lorsque la température extérieure chute/monte. Une pente plus raide indique une température de départ plus élevée à une certaine tempéra- ture extérieure.

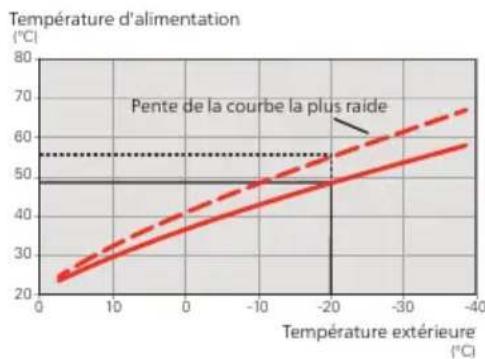

Framledningstempereratur (°C) Utetemperatur (°C) Pente de la courbe la plus raide Température d'alimentation Température extérieure La pente optimale dépend des conditions climatiques de votre région, de si votre habitation est équipée de radiateurs ou d'un chauffage au sol et de sa qualité d'isolation. La loi d'eau est réglée lors de l'installation du système de chauffage et ce, bien qu'un réglage puisse être nécessaire ultérieurement. Par la suite, la loi d'eau ne devrait pas nécessiter d'autre réglage. NIBE F730Chapitre 3 | F730 – à votre service40ATTENTION! En cas de réglages précis de la température intérieure, la loi d'eau doit être décalée vers le haut ou vers le bas, à partir du menu 1.1 tempé- rature . Décalage de la courbe Un décalage de la courbe de chauf- fage signifie que la température d'alimentation change de la même valeur pour toutes les températures extérieures. Ainsi, un décalage de la courbe de +2 unités, par exemple, augmente la température d'alimenta- tion de 5 °C quelle que soit la tempé- rature extérieure.

Framledningstempereratur (°C) Utetemperatur (°C) Décalage courbe de chauffage Température d'alimentation Température extérieure Température du circuit de chauffage - valeurs maximum et minimum La température du circuit de chauf- fage ne pouvant pas être supérieure à la valeur maximale de réglage ou inférieure à la valeur minimale de ré- glage, la courbe de chauffage s'apla- nit à ces températures.

Framledningstempereratur (°C) Utetemperatur (°C) Valeur maximum Température d'alimentation Température extérieure Valeur minimum ATTENTION! Les planchers chauffants sont en principe temp. max. circuit écoul. réglés entre 35 et 45 °C. Vérifiez la température maximale de votre plancher chauffant avec votre installateur/fournisseur. Le chiffre à l'extrémité de la courbe indique la pente de la courbe. Le chiffre à côté du thermomètre indique le décalage de la courbe. Utilisez le bouton de co- mmande pour définir une nouvelle valeur. Confirmez le nouveau réglage en ap- puyant sur le bouton OK. 41Chapitre 3 | F730 – à votre serviceNIBE F730La courbe 0 est une loi d'eau personnalisée créée à partir du menu 1.9.7. Pour sélectionner une autre loi d'eau (pente) : REMARQUE! Si vous disposez d'un seul réseau de distribution, le numéro de la courbe est déjà sélectionné lors de l'ouverture de la fenêtre Menu.

Sélectionnez le réseau (si vous en avez plusieurs) pour lequel la loi d'eau doit être modifiée.

Lorsque la sélection du réseau a été confirmée, le numéro de la loi d'eau est sélectionné.

Appuyez sur le bouton OK pour accéder au mode Réglage

Sélectionnez une nouvelle loi d'eau. Les lois d'eau sont numérotées de 0 to 15. Plus le nombre est important, plus la pente sera raide et la température de départ importante. Une loi d'eau égale à 0 signifie que courbe personna- lisée (menu 1.9.7) est utilisé.

Appuyez sur le bouton OK pour quitter le réglage. Pour déterminer une loi d'eau :

Tournez le bouton de commande de manière à ce que l'anneau sur l'axe avec la température extérieure soit sélectionné.

Appuyez sur le bouton OK.

Suivez la ligne grise jusqu'à la loi d'eau puis regardez à gauche pour relever la valeur de la température d'eau de chauffage pour la température extérieure sélectionnée.

Vous pouvez maintenant sélectionner les relevés de différentes températures extérieures en tournant le bouton de commande vers la droite ou la gauche et en relevant la température de départ correspondante.

Appuyez sur le bouton OK ou Retour pour quitter le mode Lecture. NIBE F730Chapitre 3 | F730 – à votre service42ASTUCE Attendez 24 heures pour que la température ambiante ait le temps de se stabiliser avant de modifier le réglage. S'il fait froid à l'extérieur et que la température ambiante est trop basse, augmentez d'un incrément la pente de la loi d'eau. S'il fait froid à l'extérieur et que la température des pièces est trop élevée, diminuez d'un incrément la pente de la courbe. S'il fait chaud à l'extérieur et que la température des pièces est trop basse, augmentez d'un incrément le décalage de la courbe. S'il fait chaud à l'extérieur et que la température des pièces est trop élevée, diminuez d'un incrément le décalage de la courbe.

réglage externe 1.9.2 zone 1 zone 2 zone 3 zone 4

Réseau de distribution Plage de réglage : -10 à +10. Ou à la température ambiante désirée si la sonde d'ambiance est installée. Voir illustration. Valeur par défaut : 0 Menu

Le fait de brancher un contact externe, par exemple, un thermostat d'ambiance ou un temporisateur, vous permet d'augmenter ou de diminuer temporairement ou périodiquement la température ambiante tout en chauffant votre habitation. Lorsque le contact est activé, le décalage de la loi d'eau est modifié du nombre d'unités sélectionnées dans le menu. Si une sonde d'ambiance est installée et activée, la température ambiante souhaitée est réglée (en °C). Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent être effectués séparément pour chacun des réseaux. 43Chapitre 3 | F730 – à votre serviceNIBE F730TEMP. MIN. DÉP. CHAUFF. temp. min. dép. chauff.1.9.3 zone 1 zone 2 zone 3 zone 4

chauffage Plage de réglage : 20-70 °C Valeur par défaut : 20 °C Menu

Définir la température minimum à la température d'eau de chauffage du réseau de distribution. Cela signifie que F730 ne calculera jamais une température infé- rieure à celle définie ici. Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent être effectués séparément pour chacun des réseaux. ASTUCE La valeur peut être augmentée si vous disposez par exemple, d'une cave que vous souhaitez tout le temps chauffer, même en été. La valeur devra être augmentée dans « arrêter le chauffage » menu

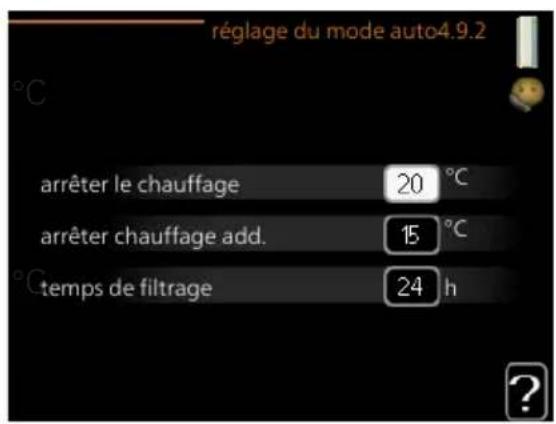

4.9.2 « réglage du mode auto ».

RÉGLAGES SONDES D'AMBIANCE

réglages sondes d'ambiance 1.9.4 facteur zone 1 unité d’ambiance 2 unité d’ambiance 3 facteur zone 3 syst. sonde ambiance 1 unité d’ambiance 4 facteur système Plage de réglage : 0,0 - 6,0 Valeur par défaut : 2,0 Menu

Vous pouvez activer ici les sondes d'ambiance permettant de réguler la tempé- rature ambiante. NIBE F730Chapitre 3 | F730 – à votre service44ATTENTION! Un réseau de distribution à forte inertie, comme par exemple, un pla- ncher chauffant, est susceptible de ne pas convenir à une utilisation avec sonde d'ambiance. Vous pouvez réglez ici un facteur (une valeur numérique) qui détermine dans quelle mesure une température ambiante supérieure ou inférieure à la normale (la différence entre la température ambiante souhaitée et la température ambiante réelle) va affecter la température de départ du système d'émission. Une valeur plus importante modifiera davantage et plus rapidement le décalage de la courbe de chauffage. REMARQUE! Si vous réglez la position du « facteur système » sur une valeur trop élevée, cela peut résulter (en fonction de votre système d'émission) en une température ambiante instable. Si plusieurs systèmes de chauffage sont installés, les réglages ci-dessus peuvent être effectués pour les systèmes correspondants. TEMPS RETOUR VENTIL. temps retour ventil.1.9.6 vitesse 1 vitesse 2 vitesse 3 vitesse 4

vitesse 1-4 Plage de réglage : de 1 à 99 h Valeur par défaut : 4 h Vous pouvez sélectionner ici le temps de retour pour un changement de vitesse temporaire (vitesse 1-4) de la ventilation à partir du menu 1.2. Le temps de retour correspond au temps écoulé avant que la vitesse de ventila- tion revienne à la normale. Menu

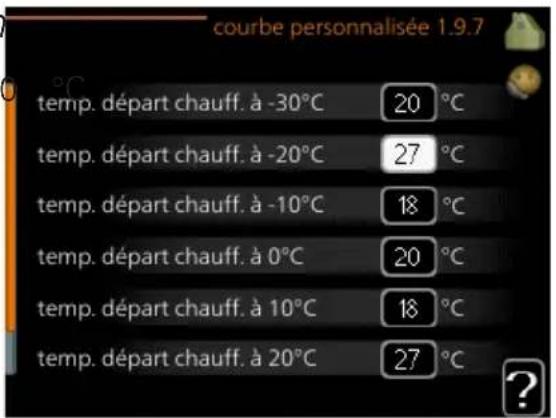

45Chapitre 3 | F730 – à votre serviceNIBE F730COURBE PERSONNALISÉE courbe personnalisée 1.9.7 temp. départ chauff. à -20°C temp. départ chauff. à -10°C temp. départ chauff. à 0°C temp. départ chauff. à 10°C temp. départ chauff. à -30°C temp. départ chauff. à 20°C

température d'alimentation Plage de réglage : de 0 à 80 °C Vous pouvez ici créer votre propre loi d'eau, si vous avez des besoins spécifiques, en définissant les températures d'eau de chauffage/rafraîchissement souhaitées pour différentes températures extérieures. Menu

ATTENTION! La loi d'eau 0 du menu 1.9.1 doit être sélectionnée pour que courbe personnalisée s'applique.

décalage de points 1.9.8 changement de courbe point de temp. extérieure

temp. extérieure °C temp. d'écoulement en °C point de temp. extérieure Plage de réglage : de -40 à 30 °C Valeur par défaut : 0 °C changement de courbe Plage de réglage : de -10 à 10 °C Valeur par défaut : 0 °C Menu

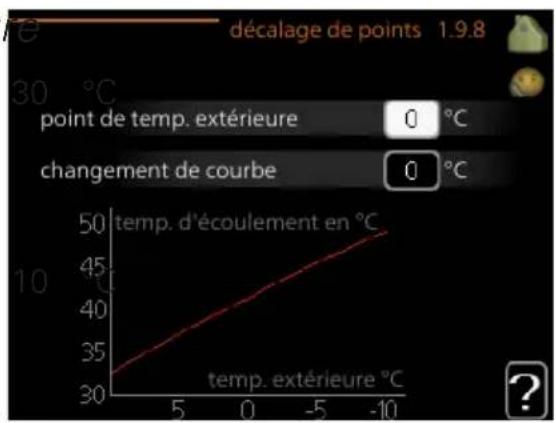

Sélectionnez ici un changement dans la loi d'eau à une certaine température extérieure. Augmenter d'un seul incrément suffit en général à modifier la tem- pérature ambiante d'un degré mais dans certains cas plusieurs incréments sont nécessaires. La loi d'eau est affectée à ± 5 °C à partir du réglage point de temp. extérieure. Il est important que la loi d'eau appropriée soit sélectionnée pour que la tempé- rature ambiante reste stable. NIBE F730Chapitre 3 | F730 – à votre service46ASTUCE S'il fait froid dans la maison, par exemple -2 °C, « point de temp. exté- rieure » est réglé sur « -2 » et « changement de courbe » est augme- nté jusqu'à ce que la température ambiante souhaitée soit maintenue. ATTENTION! Attendez 24 heures pour que la température ambiante ait le temps de se stabiliser avant de modifier le réglage. REFROIDISSEMENT NOCTURNE Refroidissement nocturne1.9.9 Diff. min. évac. exter. temp. dém. air évacué

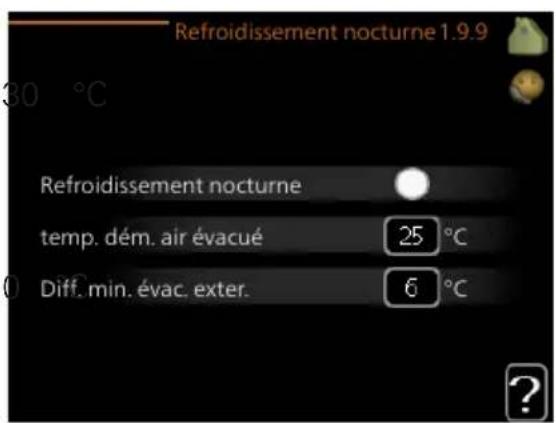

Refroidissement nocturne temp. dém. air évacué Plage de réglage : de 20 à 30 °C Valeur par défaut : 25 °C Diff. min. évac. exter. Plage de réglage : de 3 à 10 °C Valeur par défaut : 6 °C Menu

Activez ici le refroidissement nocturne. Lorsque la température intérieure est élevée et que la température extérieure est inférieure, vous pouvez rafraîchir votre intérieur en forçant la ventilation. Si la différence de température entre l'air extrait et l'air ambiant est supérieure à la valeur définie (« Diff. min. évac. exter. ») et que la température de l'air extrait est supérieure à la valeur définie (« temp. dém. air évacué »), utilisez la ventilation à la vitesse 4 jusqu'à ce que l'une des conditions ne soit plus remplie. ATTENTION! Vous ne pouvez activer le refroidissement nocturne que si le chauffage de l'habitation est désactivé. Reportez-vous au menu 4.2. 47Chapitre 3 | F730 – à votre serviceNIBE F730Définir la production d'eau chaude APERÇU Sous-menus luxe temporaire EAU CHAUDE 2 mode de confort programmation avancé actif économique arrêt Le menu EAU CHAUDE comprend plusieurs sous-menus. Vous trouverez les informations d'état pour le menu correspondant à droite des menus. luxe temporaire Activation de l'aug- mentation temporaire de la tempéra- ture de l'eau chaude. L'information d'état affiche « arrêt » ou la durée restante de l'augmentation temporaire de la température. mode de confort Réglage du confort en eau chaude. L'information d'état affiche le mode sélectionné, « économique », « normal » ou « luxe ». programmation Programmation du confort en eau chaude. L'information d'état « réglage » s'affiche si vous avez réglé la programmation mais qu'elle n'est pas actuellement active, « réglage vacances » s'affiche si le réglage Vacances est actif au même moment que la programmation (lorsque la fonction Vacances est prioritaire), « actif » s'affiche si une partie de la programmation est active, sinon « arrêt » s'affiche. avancé Réglage de l'augmentation périodique de la température de l'eau chaude. LUXE TEMPORAIRE arrêt luxe temporaire2.1 3 h 6 h 12 h aug. ponct. Plage de réglage : 3, 6 et 12 heures et mode « arrêt » et « aug. ponct. » Valeur par défaut : « arrêt » Menu

NIBE F730Chapitre 3 | F730 – à votre service48Lorsque les besoins en eau chaude augmentent temporairement, ce menu peut être utilisé pour choisir une augmentation de la température de l'eau chaude en mode Luxe pendant une durée sélectionnable. ATTENTION! Si le mode Confort « luxe » est sélectionné dans le menu 2.2, vous ne pourrez pas procéder à une nouvelle augmentation. La fonction est immédiatement activée lorsqu'une période de temps est sélec- tionnée et confirmée à l'aide du bouton OK. Le temps restant pour le paramètre sélectionné s'affiche sur la droite. Lorsque le temps est écoulé, F730 retourne au mode défini dans le menu 2.2. Sélectionnez « arrêt » pour désactiver luxe temporaire .

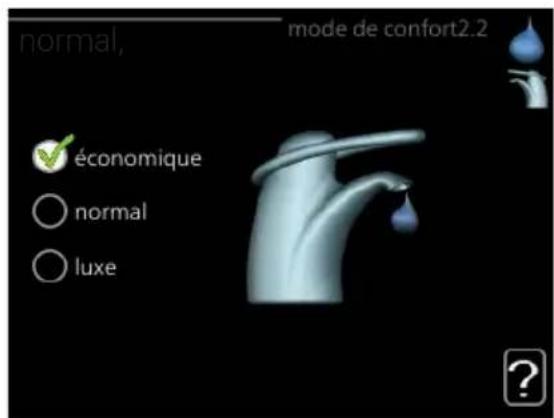

économique mode de confort2.2 normal luxe Plage de réglage : économique, normal, luxe Valeur par défaut : normal Menu

La différence entre les modes sélectionnables correspond à la température de l'eau chaude sanitaire. Plus la température est élevée, plus vous aurez d'eau chaude longtemps. économique : ce mode produit moins d'eau chaude que les autres modes, mais il est toutefois plus économique. Ce mode peut être utilisé dans les petites ha- bitations où les besoins en eau chaude sont faibles. normal : le mode Normal fournit une plus grande quantité d'eau chaude et co- nvient à la plupart des habitations. luxe : le mode Luxe procure la quantité maximale d'eau chaude possible. Sous ce mode, l'appoint électrique ainsi que le compresseur peuvent être utilisés pour produire de l'eau chaude, ce qui peut alors augmenter les coûts de fonctionne- ment. 49Chapitre 3 | F730 – à votre serviceNIBE F730PROGRAMMATION tous lun mar mer jeu ven sam dim activé progr. 2progr. 1

PROG. EAU CHAUDE 2,3

normal Activé Programmation Période de temps RéglageJour Conflit Les différents conforts d'eau chaude de la pompe à chaleur peuvent être programmés ici jusqu'à deux périodes différentes chaque jour. La programmation est activée/désactivée en cochant/décochant « activé ». Les ho- raires définis ne sont pas affectés lors de la désactivation. Programmation : permet de sélectionner la programmation à modifier. Activé : permet d'activer ici la programma- tion pour la période sélectionnée. Les ho- raires définis ne sont pas affectés lors de la désactivation. Menu

Jour : permet de sélectionner le ou les jours de la semaine concerné(s) par la programmation. Pour annuler la programmation d'un jour en particulier, l'heure pour ce jour doit être réinitialisée en réglant l'heure de démarrage à l'identique de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démarrage et d'arrêt de la programmation d'un jour en particulier. Réglage : permet de régler le confort d'eau chaude à appliquer pendant la pro- grammation. Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. ASTUCE Si vous souhaitez régler une programmation similaire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les jours souhaités. ASTUCE Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette période se prolonge après minuit. La programmation s'arrête alors le jour sui- vant à l'heure d'arrêt définie. La programmation démarre toujours à la date à laquelle l'heure de démarrage est réglée. NIBE F730Chapitre 3 | F730 – à votre service50AVANCÉ avancé 2.9 augmentation périodique recirc. d'eau chaude Le menu avancé comporte du texte en orange et est destiné aux utilisateurs ava- ncés. Ce menu comprend plusieurs sous- menus. Menu

augmentation périodique2.9.1 activé période heure démarrage Prochaine augm. périodique jours période Plage de réglage : de 1 à 90 jours Valeur par défaut : 14 jours heure démarrage Plage de réglage : 00:00 - 23:00 Valeur par défaut : 00:00 Menu

Pour éviter l'apparition de bactéries dans le préparateur ECS, le compresseur et l'appoint électrique immergé peuvent augmenter la température de l'eau chaude pendant un court moment à intervalles réguliers. Les délais entre les augmentations peuvent être sélectionnés ici. Les périodes peuvent varier entre 1 et 90 jours. Le réglage d'usine est de 14 jours. Cochez ou décochez « activé » pour démarrer ou arrêter la fonction. 51Chapitre 3 | F730 – à votre serviceNIBE F730RECIRC. D'EAU CHAUDE recirc. d'eau chaude 2.9.2 durée de fonctionnement temps d'arrêt min min période1 période2 période3 durée de fonctionnement Plage de réglage : 1-60 min Valeur par défaut : 60 min. temps d'arrêt Plage de réglage : de 0 à 60 min. Valeur par défaut : 0 min. Menu

Vous pouvez régler ici jusqu'à trois périodes différentes par jour de bouclage d'eau chaude. Pendant les périodes définies, la pompe de bouclage d'eau chaude fonctionne conformément aux réglages ci-dessus. « durée de fonctionnement » permet de déterminer la durée d'exécution de la pompe de bouclage d'eau chaude. « temps d'arrêt » permet de déterminer la durée d'inactivité de la pompe de bouclage d'eau chaude entre deux exécutions. NIBE F730Chapitre 3 | F730 – à votre service52Obtenir des informations APERÇU Sous-menus infos d'entretien INFOS 3 infos compresseur infos chaleur suppl. journal des alarmes arrêt fonctionne journal temp. int Pour le menu INFOS il existe plu- sieurs sous-menus. Aucun réglage ne peut être effectué dans ces menus, ils affichent uniquement des informa- tions. Vous trouverez les informations d'état pour le menu correspondant à droite des menus. infos d'entretien indique les niveaux de température et les réglages dans l'installation. infos compresseur indique les durées de fonctionnement, le nombre de démarrage etc. du compresseur dans la pompe à chaleur. infos chaleur suppl. affiche les informations relatives aux durées de fonctionnement des appoints, etc. journal des alarmes affiche la dernière alarme ainsi que les informations concernant la pompe à chaleur lorsque l'alarme s'est déclenchée. journal temp. int la température intérieure moyenne par semaine au cours de l'année passée. INFOS D'ENTRETIEN Menu

infos d'entretien3.1 état appoints interne régl. appoint élec. max. EB100arrêt5 Vous trouverez ici toutes les informations concernant l'état de fonctionnement réel de la pompe à chaleur (par ex., les tempé- ratures réelles, etc.). Aucune modification ne peut être apportée. Ces informations couvrent plusieurs pages. Tournez le bouton de commande pour parcourir les différentes pages. 53Chapitre 3 | F730 – à votre serviceNIBE F730Symboles utilisés dans ce menu : ChauffageCompresseur Eau chaudeSupplément VentilationCirculateur chauffage, sys- tème de climatisation Accessoire solaire INFOS COMPRESSEUR infos compresseur 3.2 état: nbre de démarrages: durée totale fonct.: - dont eau chaude: lancement facteur temps: - dont eau chaude:

Les informations sur l'état de fonctionne- ment et les statistiques du compresseur sont disponibles ici. Aucune modification ne peut être apportée. Ces informations couvrent plusieurs pages. Tournez le bouton de commande pour parcourir les différentes pages. Menu

INFOS CHALEUR SUPPL. infos chaleur suppl. 3.3 état: facteur temps: arrêt Les informations sur les réglages d'appoi- nt, l'état de fonctionnement et les statis- tiques sont disponibles ici. Aucune modifi- cation ne peut être apportée. Ces informations couvrent plusieurs pages. Tournez le bouton de commande pour parcourir les différentes pages. Menu

NIBE F730Chapitre 3 | F730 – à votre service54JOURNAL DES ALARMES journal des alarmes 3.4 Alarme LTAlarme BPDéf sde BT6Déf sde BT20Déf sde BT2Déf sde BT1 Pour faciliter la détection des défaillances, l'état de fonctionnement de la pompe lors des alertes d'alarme est enregistré ici. Vous pouvez consulter les informations des 10 dernières alarmes déclenchées. Pour visualiser l'état de fonctionnement du système en cas d'alarme, sélectionnez l'alarme et appuyez sur le bouton OK. journal des alarmes 3.4 temp. extérieure départ chauffage retour chauffage rempl. eau chaude sortie condensateur durée de fonctionnement mode de fonct. Alarme du limiteur de température(52) -5.6 °C30.5 °C25.0 °C49.0 °C30 minarrêt6.2 °C Informations relatives à une alarme. Menu

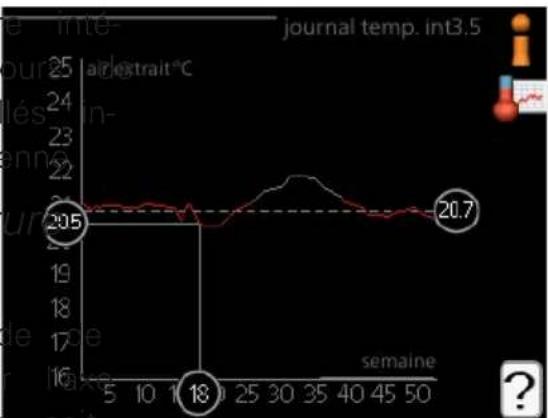

semaine air extrait°C journal temp. int3.5 Vous pouvez voir ici la température inté- rieure moyenne par semaine au cours de l'année passée. La ligne en pointillés in- dique la température annuelle moyenne. Pour relever une température moyenne Menu

Tournez le bouton de commande de manière à ce que l'anneau sur l'axe avec le numéro de la semaine soit sélectionné.

Appuyez sur le bouton OK.

Suivez la ligne grise jusqu'au graphique et vers la gauche pour relever la te- mpérature intérieure moyenne de la semaine sélectionnée.

Vous pouvez maintenant sélectionner les relevés de différentes semaines en tournant le bouton de commande vers la droite ou la gauche et en rele- vant la température moyenne. 55Chapitre 3 | F730 – à votre serviceNIBE F7305. Appuyez sur le bouton OK ou Retour pour quitter le mode Lecture. NIBE F730Chapitre 3 | F730 – à votre service56Régler la pompe à chaleur APERÇU Sous-menus mode de fonct. POMPE À CHALEUR 4 mes icônes heure et date langue/ langue arrêt auto fonctions supplém. réglage vacances svenska Le menu POMPE À CHALEUR com- prend plusieurs sous-menus. Vous trouverez les informations d'état pour le menu correspondant à droite des menus. fonctions supplém. Réglages s'appli- quant à toute fonction supplémentaire installée dans le système de chauf- fage. mode de fonct. Activation du mode de fonctionnement manuel ou au- tomatique. L'information d'état indique le mode de fonctionnement sé- lectionné. mes icônes Réglages concernant les icônes de l'interface utilisateur de la pompe à chaleur devant s'afficher lorsque la porte est fermée. heure et date Réglage de l'heure et de la date actuelles. langue Sélectionnez ici la langue d'affichage. L'information d'état indique la langue sélectionnée. réglage vacances Programmation du chauffage, de l'eau chaude et de la ventilation (vacances). L'information d'état « réglage » s'affiche si vous réglez un programme particulier pour vos vacances, mais il n'est pas actif sur le moment, « actif » s'affiche si une partie du programme est active, sinon l'information « arrêt » s'affiche. avancé Réglage du mode de fonctionnement de la pompe à chaleur. FONCTIONS SUPPLÉM. fonctions supplém.4.1 internet sms Les réglages de fonctions supplémentaires installées sur F730 ne peuvent être effec- tués à partir des sous-menus. Menu

57Chapitre 3 | F730 – à votre serviceNIBE F730INTERNET nibe uplink internet4.1.3 réglages tcp/ip réglages proxy Vous pouvez ici effectuer les réglages pour connecter F730 à internet. REMARQUE! Pour que ces fonctions marche- nt, le câble réseau doit être co- nnecté. Menu

NIBE UPLINK demande nouv. ch. de connex. numéro de série nibe uplink 4.1.3.1 déconnexion de ts utilisateurs chaîne de connexion nombre d'utilisateurs Vous pouvez ici gérer la connexion de l'installation à NIBE Uplink (nibeuplink.com) et voir le nombre d'utilisateurs connectés à l'installation via Internet. Un utilisateur connecté dispose d'un co- mpte utilisateur dans NIBE Uplink, qui a reçu l'autorisation de commander et /ou contrôler votre installation. demande d'un nouvel accès Pour connecter un compte utilisateur sur NIBE Uplink à votre installation, vous devez demander un code d'accès unique. Menu

Sélectionnez « demande nouv. ch. de connex. » et appuyez sur le bouton OK.

L'installation communique désormais avec NIBE Uplink pour créer un code d'accès.

Lorsqu'un accès a été reçu, il s'affiche dans le menu à «chaîne de connexion» et est valable pour 60 minutes. Déconnecter tous les utilisateurs

Sélectionnez « déconnexion de ts utilisateurs » et appuyez sur le bouton OK.

L'installation communique avec NIBE Uplink pour déconnecter tous les uti- lisateurs connectés via Internet. NIBE F730Chapitre 3 | F730 – à votre service58REMARQUE! Une fois les utilisateurs déconnectés, aucun d'entre eux ne peut co- ntrôler ni commander votre installation via NIBE Uplink sans demander une nouvelle chaîne de connexion.

réglages tcp/ip4.1.3.8 confirmer réinitialiser automatique adresse ip masque réseau passerelle dns Vous pouvez maintenant effectuer les ré- glages TCP/IP à partir de votre installation. Réglage automatique (DHCP) Menu

Cochez la case «automatique». L'ins- tallation reçoit les réglages TCP/IP en utilisant le DHCP.

Sélectionnez « confirmer » et appuyez sur le bouton OK. Réglage manuel

Décochez «automatique», vous avez désormais accès à plusieurs options de réglage.

Sélectionnez « adresse ip » et appuyez sur le bouton OK.

Saisissez les détails corrects via le clavier virtuel.

Sélectionnez « OK » et appuyez sur le bouton OK.

Répétez les opération 1 à 3 pour «masque réseau», «passerelle» et «dns».

Sélectionnez « confirmer » et appuyez sur le bouton OK. ATTENTION! L'installation ne peut pas se connecter à Internet sans les réglages TCP/IP corrects. Si vous n'êtes pas sûrs des réglages valables, utilisez le mode automatique ou contactez votre administrateur réseau (ou équivalent) pour obtenir plus d'informations. ASTUCE Tous les réglages effectués depuis l'ouverture du menu peuvent être réinitialisés en marquant «réinitialiser» et en appuyant sur le bouton OK. 59Chapitre 3 | F730 – à votre serviceNIBE F730RÉGLAGES PROXY confirmer réinitialiser réglages proxy 4.1.3.9 utilisez proxy serveur port nom utilisateur mot de passe Vous pouvez maintenant effectuer les ré- glages du proxy pour votre installation. Les réglages de proxy permettent de fournir des informations sur la connexion à un serveur intermédiaire (serveur proxy) situé entre l'installation et Internet. Ces réglages sont principalement utilisés lor- sque l'installation est connectée à Internet via un réseau d'entreprise. L'installation prend en charge l'authentification par proxy de type HTTP Basic et HTTP de type Digest. Menu

Si vous avez des doutes quant aux réglages applicables, contactez votre admini- strateur réseau (ou équivalent) pour obtenir plus d'informations. Réglage

Cochez la case «utilisez proxy» si vous ne souhaitez pas utiliser de proxy.

Sélectionnez « serveur » et appuyez sur le bouton OK.

Saisissez les détails corrects via le clavier virtuel.

Sélectionnez « OK » et appuyez sur le bouton OK.

Répétez les opération 1 à 3 pour «port», «nom utilisateur» et «mot de pa- sse».

Sélectionnez « confirmer » et appuyez sur le bouton OK. ASTUCE Tous les réglages effectués depuis l'ouverture du menu peuvent être réinitialisés en marquant «réinitialiser» et en appuyant sur le bouton OK. NIBE F730Chapitre 3 | F730 – à votre service60SMS (UN ACCESSOIRE EST REQUIS) numéro de tél récepteur alarme sms 4.1.4 Paramétrez ici l'accessoire SMS 40. Ajoutez les numéros de téléphone portable pouvant avoir accès aux changements et recevoir des informations sur l'état de la pompe à chaleur. Les numéros de télé- phone portable doivent inclure le code pays, par exemple, +33 XXXXXXXX. Si vous souhaitez recevoir un SMS en cas d'alarme, cochez la case à droite du numé- ro de téléphone. Menu

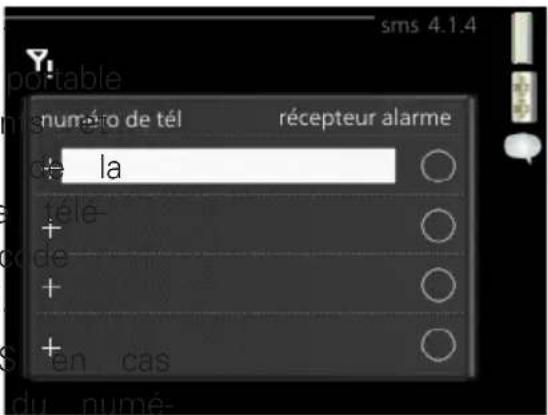

REMARQUE! Les numéros de téléphone fournis doivent avoir une fonction de récep- tion des SMS. SG READY dét. temp ambiante dét. eau chaude SG Ready 4.1.5 Cette fonction peut uniquement être utili- sée dans les réseaux d'alimentation qui prennent en charge la norme « SG Ready » Réglez ici la fonction « SG Ready ». dét. temp ambiante Ici, vous déterminez si l'activation de « SG Ready » a un impact sur la température ambiante. Lorsque « SG Ready » est en mode éco- nomique, le décalage parallèle de la température intérieure augmente de « +1 ». Si une sonde d'ambiance est installée et activée, la température ambiante sou- haitée augmente de 1 °C. Me- nu 4.1.5 Lorsque « SG Ready » est en mode surrégime, le décalage parallèle de la tem- pérature intérieure augmente de « +2 ». Si une sonde d'ambiance est installée et activée, la température ambiante souhaitée augmente de 2 °C. dét. eau chaude Ici, vous définissez si l'activation de « SG Ready » a un impact sur la température de l'eau chaude. 61Chapitre 3 | F730 – à votre serviceNIBE F730Quand la « SG Ready » est en mode économique, la température d'arrêt de l'eau chaude est réglée au plus haut palier possible uniquement au niveau du fonctio- nnement du compresseur (appoint électrique immergé non autorisé). Quand la « SG Ready » est en mode surrégime, l'eau chaude est réglée sur « luxe » (appoint électrique immergé autorisé). REMARQUE! Cette fonction doit être connectée et activée dans votre F730.

SMART PRICE ADAPTION™

dét. temp ambiante activé dét. eau chaude aperçu du prix de l'électricité zone smart price adaption 4.1.6 dét. temp ambiante Plage de réglage : 1 - 10 Réglage d'usine : 5 dét. eau chaude Plage de réglage : 1 - 4 Réglage d'usine : 2 Menu

zone Indiquez dans ce menu où se trouve la pompe à chaleur et le rôle que doit jouer le prix de l'électricité. Plus la valeur est élevée, plus l'impact du tarif de l'électri- cité est important et plus les économies possibles sont importantes. Le risque que le confort soit affecté est aussi plus élevé. aperçu du prix de l'électricité Permet d'obtenir des informations concer- nant les fluctuations du prix de l'électricité jusqu'à trois jours. NIBE F730Chapitre 3 | F730 – à votre service62La fonction Smart price adaption™Smart price adaption™ permet d'adapter la consommation de la pompe sur 24 heures en fonction des intervalles temporels disposant des tarifs les plus bas en électricité, ce qui permet des économies dans le cas de contrats en électricité basés sur des tarifs horaires. La fonction est basée sur un taux horaire pour les 24 prochaines heures, qui est récupéré via NIBE Uplink. Par conséquent, une connexion Internet et un compte NIBE Uplink sont obligatoires. Désélectionnez « activé » pour désactiver Smart price adaption™. DOMOTIQUE (ACCESSOIRE NÉCESSAIRE) domotique4.1.7 système de régulation 1 domotique Lorsque vous disposez d'un système do- motique capable de communiquer avec NIBE Uplink, l'activation de la fonction domotique dans ce menu vous permet de contrôler la F730 par le biais d'une applica- tion. Lorsque vous permettez aux unités raccor- dées de communiquer avec NIBE Uplink, votre système de chauffage s'intègre na- turellement à votredomotique et vous permet d'optimiser le fonctionnement. Menu

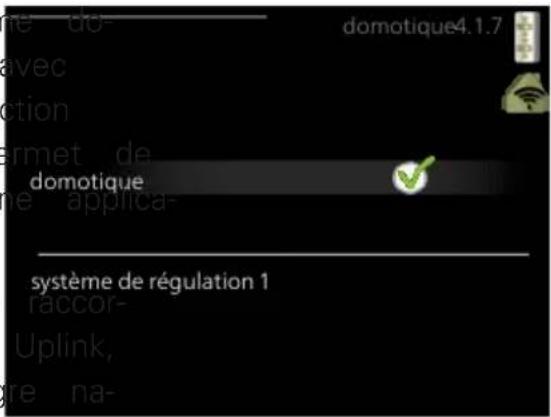

ATTENTION! La fonction domotique requiert NIBE Uplink. MODE DE FONCT. mode de fonct.4.2 auto manuel chal. sup. uniq. mode de fonct. Plage de réglage : auto, manuel, chal. sup. uniq. Valeur par défaut : auto fonctions Plage de réglage : compresseur, sup- plément, chauffage Menu

63Chapitre 3 | F730 – à votre serviceNIBE F730Le mode de fonctionnement de la pompe à chaleur est généralement réglé sur « auto ». Il est également possible de régler la pompe à chaleur sur « chal. sup. uniq. », mais uniquement lorsqu'un appoint est utilisé, ou « manuel » et sélec- tionnez vous-même les fonctions autorisées. Modifiez le mode de fonctionnement en sélectionnant le mode souhaité et en appuyant sur le bouton OK. Lorsqu'un mode de fonctionnement est sélectionné, il indique les éléments de la pompe à chaleur qui sont autorisés (barré = non autorisé) et les alternatives sélectionnables à droite. Pour sélectionner des fonc- tions sélectionnables autorisées ou non, sélectionnez la fonction à l'aide du bouton de commande et appuyez sur le bouton OK. Mode de fonctionnement auto Dans ce mode de fonctionnement la pompe à chaleur choisit automatiquement les fonctions autorisées. Mode de fonctionnement manuel Dans ce mode de fonctionnement, vous pouvez décider quelles fonctions sont autorisées. Vous ne pouvez pas désélectionner « compresseur » en mode ma- nuel. Mode de fonctionnement chal. sup. uniq. Dans ce mode de fonctionnement, le compresseur est désactivé et seul l'appoint est utilisé. ATTENTION! En sélectionnant le mode « chal. sup. uniq. » le compresseur est désélectionné et les coûts de fonctionnement sont plus importants. Fonctions « compresseur » est l'unité qui permet de générer de la chaleur et de l'eau chaude pour l'habitation. Si « compresseur » est désélectionné, un symbole apparaît dans le menu principal de la pompe à chaleur. En mode manuel, vous ne pouvez pas désélectionner « compresseur ». « supplément » est l'unité qui aide le compresseur à chauffer l'habitation et/ou l'eau lorsque ce dernier est incapable de répondre seul à la demande. « chauffage » signifie que l'habitation est chauffée. Vous pouvez désélectionner la fonction lorsque que souhaitez couper le système de chauffage. NIBE F730Chapitre 3 | F730 – à votre service64ATTENTION! Si vous désélectionnez « supplément » cela peut vouloir dire que l'habitation n'a pas été suffisamment chauffée/n'a pas suffisamment produit d'eau chaude.

mes icônes 4.3 température ext./int. température de l'eau chaude horloge digitale horloge analogique Vous pouvez sélectionner les icônes à af- ficher lorsque la porte du F730 est fermée. Vous pouvez sélectionner jusqu'à 3 icônes. Si vous en sélectionnez plus de trois, les premières icônes sélectionnées disparaî- tront. Les icônes sont affichées d'après leur ordre de sélection. Menu

heure et date4.4 heure jour année mois 24h 12h date Ici, vous pouvez définir l'heure, la date, le mode d'affichage et le fuseau horaire. ASTUCE L'heure et la date sont réglées automatiquement si la pompe à chaleur est raccordée à NIBE Uplink. Pour obtenir l'heure cor- recte, définissez le fuseau ho- raire. Menu

LANGUE langue4.6 Sélectionnez la langue dans laquelle vous souhaitez que les informations soient affi- chées. Menu

65Chapitre 3 | F730 – à votre serviceNIBE F730RÉGLAGE VACANCES réglage vacances 4.7 activé date de début date d'arrêt chauffage eau chaude ventilation

normal économique Pour réduire la consommation d'énergie pendant les vacances, vous pouvez progra- mmer une réduction du chauffage, de la ventilation et de la température de l'eau chaude. Le rafraîchissement par panneau solaire peut être programmé si cette fonc- tion est connectée. Si une sonde d'ambiance est installée et activée, la température ambiante souhai- tée est réglée directement (en °C). Ce ré- glage s'applique à tous les réseaux de distribution dotés de sondes d'ambiance. Menu

Si aucune sonde d'ambiance n'est activée, c'est que le décalage souhaité de la loi d'eau doit être défini. Augmenter d'un seul incrément suffit en général à modifier la température ambiante d'un degré, mais dans certains cas plusieurs incréments sont nécessaires. Ce réglage s'applique à tous les systèmes d'émi- ssion sans sondes d'ambiance. La programmation Vacances débute à 00:00 à la date de démarrage et s'arrête à 23:59 à la date d'arrêt. ASTUCE Terminez le réglage Vacances environ un jour avant votre retour de sorte que la température ambiante et l'eau chaude aient suffisamment de temps pour retrouver leurs niveaux habituels. ASTUCE Effectuez le réglage Vacances à l'avance et activez-le juste avant votre départ afin de bénéficier d'un confort optimal. ATTENTION! Si la température de l'air extrait descend en dessous de 6 °C, le com- presseur se verrouille et l'appoint électrique est activé. Lorsque le compresseur est bloqué, la chaleur n'est pas récupérée sur l'air évacué. NIBE F730Chapitre 3 | F730 – à votre service66ATTENTION! La pompe à chaleur nécessite un débit de ventilation minimum pour fonctionner correctement. Un débit de ventilation insuffisant peut en- traîner le déclenchement d'une alarme et bloquer le fonctionnement du compresseur. ATTENTION! Dans les installations avec des ballons d'eau chaude sans thermoplo- ngeur connecté à la F730« eau chaude » ne doit pas être réglé sur « arrêt » lorsque le réglage vacances est activé. AVANCÉ avancé 4.9 priorité de fonct. réglage du mode auto réglage minutes degrés réglage d'usine utilisateur prog. du verrouillage arrêt Le menu avancé comporte du texte en orange et est destiné aux utilisateurs ava- ncés. Ce menu comprend plusieurs sous- menus. Menu

PRIORITÉ DE FONCT. min min eau chaude chauffage priorité de fonct. 4.9.1 priorité de fonct. Plage de réglage : de 0 à 180 min Valeur par défaut : 30 min. Menu

Choisissez ici la durée de fonctionnement de la pompe à chaleur pour chaque critère si deux d'entre eux sont applicables simultanément. S'il n'y a qu'une seule exigence, la pompe à chaleur fonctionne selon cette exigence uniquement. L'indicateur montre à quel endroit se situe la pompe à chaleur dans le cycle. 67Chapitre 3 | F730 – à votre serviceNIBE F730Si le réglage 0 minute est sélectionné, cela signifie que ce critère n'est pas prioritaire mais qu'il ne sera activé qu'en l'absence d'autres critères.

RÉGLAGE DU MODE AUTO

arrêter le chauffage arrêter chauffage add. temps de filtrage

réglage du mode auto4.9.2 arrêter le chauffage Plage de réglage : -20 – 40 °C Valeurs par défaut : 17 arrêter chauffage add. Plage de réglage : -25 – 40 °C Réglage d'usine : 10 temps de filtrage Plage de réglage : de 0 à 48 h Valeur par défaut : 24 h Menu

Lorsque le mode de fonctionnement est réglé sur « auto », la pompe à chaleur sélectionne le moment auquel le démarrage et l'arrêt de l'appoint et de la produ- ction de chaleur sont autorisés en fonction de la température extérieure moyenne. Sélectionnez les températures extérieures moyennes dans ce menu. ATTENTION! La température réglée dans « arrêter chauffage add. » ne peut être supérieure à la température réglée dans « arrêter le chauffage ». temps de filtrage: Vous pouvez également régler la durée (temps de filtrage) pendant laquelle la température moyenne est calculée. Si vous sélectionnez 0, la température extérieure actuelle est prise en compte. NIBE F730Chapitre 3 | F730 – à votre service68RÉGLAGE MINUTES DEGRÉS valeur actuelle démarrer le compresseur dém. source chaleur sup. dém. entre étages appoints

réglage minutes degrés 4.9.3 valeur actuelle Plage de réglage : -3000 – 3000 démarrer le compresseur Plage de réglage : -1000 – -30 Valeur par défaut : -60 dém. source chaleur sup. Plage de réglage : 100 – 2000 Réglage d'usine : 700 dém. entre étages appoints Plage de réglage : 0 – 1000 Réglage d'usine : 50 Menu

Les degrés minutes correspondent à une mesure du besoin actuel de chauffage dans l'habitation, et déterminent le moment où le compresseur démarre/s'arrête. ATTENTION! Une valeur supérieure pour « démarrer le compresseur » entraîne des démarrages plus fréquents du compresseur, ce qui accroît son usure. Une valeur trop faible peut entraîner des températures intérieures in- égales.

RÉGLAGE D'USINE UTILISATEUR

Voulez-vous réinitialiser tous les réglages utilisateur aux réglages d'usine? réglage d'usine utilisateur4.9.4 oui non Tous les réglages par défaut auxquels peut accéder l'utilisateur (y compris les menus avancés) peuvent être réinitialisés ici. ATTENTION! Après le réglage d'usine, tous les réglages personnels, tels que les courbes de chauffage, la ventilation, etc. doivent être réinitialisés. Menu

69Chapitre 3 | F730 – à votre serviceNIBE F730PROG. DU VERROUILLAGE activé progr. 2progr. 1 tous lun mar mer jeu ven sam dim prog. du verrouillage4.9.5 Activé Programmation Période de temps VerrouillageJour Conflit Il est possible de programmer ici jusqu'à deux périodes différentes pour le ver- rouillage du compresseur. Lorsque la programmation est activée, le symbole de verrouillage réel apparaît dans le menu principal de la pompe à chaleur. Programmation : permet de sélectionner ici la période à modifier. Activé : permet d'activer ici la programma- tion pour la période sélectionnée. Les ho- raires définis ne sont pas affectés lors de la désactivation. Menu

Jour : permet de sélectionner le ou les jours de la semaine concerné(s) par la programmation. Pour annuler la programmation d'un jour en particulier, l'heure pour ce jour doit être réinitialisée en réglant l'heure de démarrage à l'identique de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démarrage et d'arrêt de la programmation d'un jour en particulier. Verrouillage : permet de sélectionner ici le verrouillage souhaité. Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. Verrouillage du compresseur. Verrouillage de l'appoint électrique ASTUCE Si vous souhaitez régler une programmation similaire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les jours souhaités. NIBE F730Chapitre 3 | F730 – à votre service70ASTUCE Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette période se prolonge après minuit. La programmation s'arrête alors le jour sui- vant à l'heure d'arrêt définie. La programmation démarre toujours à la date à laquelle l'heure de démarrage est réglée. ATTENTION! Le verrouillage à long terme peut diminuer le confort et les économies de fonctionnement. 71Chapitre 3 | F730 – à votre serviceNIBE F730Dans la plupart des cas, la pompe à chaleur relève tout dysfonctionne- ment (pouvant conduire à de l'inconfort), le signale par une alarme et affiche à l'écran les instructions concernant les mesures à prendre. Menu Informations Toutes les valeurs de mesure de la pompe à chaleur sont réunies dans le menu 3.1 du système de menus de la pompe à chaleur. Les valeurs de ce menu facilitent souvent l'identification de l'origine du dysfonction- nement. Voir page 53 pour plus d'informations concernant le menu 3.1. Gestion d'alarme info/action réinitialisation de l'alarme mode aide Alarme basse pression alarme Une alarme se déclenche en cas de dysfonctionnement. Elle est signalée par un voyant d'état passant du vert continu au rouge continu. Une son- nette d'alarme s'affiche également dans la fenêtre d'information. ALARME Une alarme avec un voyant d'état rouge indique un dysfonctionnement que la pompe à chaleur est incapable de régler. En tournant le bouton de commande et en appuyant sur OK vous pouvez afficher à l'écran le type d'alarme et procéder à sa réinitialisation. Vous pouvez également choisir de régler la pompe à chaleur sur mode aide. info/action Vous pouvez voir ici la signification de l'alarme et obtenir des astuces pour corriger le problème à l'origine de celle-ci. réinitialisation de l'alarme Dans de nombreux cas, il suffit de sélectionner « réinitialisation de l'alarme » pour que la pompe à chaleur reprenne son fonctionnement normal. Si une lumière verte apparaît après avoir sélec- tionné « réinitialisation de l'alarme », le problème a été réglé. Si une lu- NIBE F730Chapitre 4 | Problèmes d'inconfort72 4 Problèmes d'inconfortmière rouge persiste et qu'un menu « Alarme » apparaît à l'écran, cela signifie que le problème à l'origine de l'alarme n'est toujours pas réglé. Si l'alarme disparaît puis revient, contactez votre installateur. mode aide « mode aide » est un type de mode secours. Il signifie que la pompe à chaleur génère de la chaleur et/ou de l'eau chaude malgré un problème. Cela peut signifier que le compresseur de la pompe à chaleur ne fonctionne pas. Dans ce cas, l'appoint électrique produit de la chaleur et/ou de l'eau chaude. ATTENTION! Sélectionner « mode aide » ne permet pas de corriger le pro- blème à l'origine de l'alarme. Le voyant d'état continuera donc à être rouge. Si l'alarme ne se réinitialise pas, contactez votre installateur pour des mesures correctives adaptées. REMARQUE! Pensez toujours à indiquer le numéro de série du produit (14 chiffres) lorsque vous signalez une défaillance. Dépannage Si le dysfonctionnement ne s'affiche pas à l'écran, les astuces suivantes peuvent être utilisées :

Commencez par vérifier les sources d'erreurs suivantes :

• Position du commutateur .

• Groupe et principaux fusibles du logement.

• Disjoncteur différentiel. TEMPÉRATURE DE L'EAU CHAUDE INSUFFISANTE OU

• Vanne de remplissage du ballon d'eau chaude fermée ou obstruée . – Ouvrez la vanne.

• Réglage incorrect de la pompe à chaleur. 73Chapitre 4 | Problèmes d'inconfortNIBE F730– Accédez au menu 4.2. Si le mode « auto » est sélectionné, sélectio- nnez une valeur supérieure sur « arrêter chauffage add. » dans le menu 4.9.2. – Si le mode « manuel » est sélectionné, choisissez « supplément ».

• Importante consommation d'eau chaude. – Attendez que l'eau ait été chauffée. Vous pouvez activer la fonction permettant d'augmenter temporairement la production d'eau chaude (luxe temporaire) dans le menu 2.1.

• Température d'eau chaude insuffisante. – Accédez au menu 2.2 et sélectionnez un mode de confort supérieur.

• Priorité de fonctionnement de l'eau chaude trop faible ou absente. – Accédez au menu 4.9.1 et augmentez la durée pendant laquelle la production d'eau chaude doit être prioritaire. Notez que si la durée de la production d'eau chaude est augmentée, la durée de chauffage est réduite, ce qui peut entraîner des températures ambiantes infé- rieures/inégales.

• Filtre bloqué. – Nettoyez ou remplacez le filtre (voir page 22).

TEMPÉRATURE AMBIANTE INSUFFISANTE

• Thermostats fermés dans plusieurs pièces. – Consultez la section « Conseils pour réaliser des économies » page 28 et le menu 1.1 à la page 33 pour obtenir plus de détails sur la meilleure façon de régler les thermostats.

• Réglage incorrect de la pompe à chaleur. – Accédez au menu 4.2. Si le mode « auto » est sélectionné, sélectio- nnez une valeur supérieure sur « arrêter le chauffage » dans le menu

– Si le mode « manuel » est sélectionné, choisissez « chauffage ». Si cela ne suffit pas, sélectionnez « supplément ».

• Loi d'eau inadaptée. – Accédez au menu 1.1 « température » et augmentez le décalage de la courbe de chauffage. Si la température ambiante est basse par temps froid uniquement, la pente de la courbe dans le menu 1.9.1 « courbe de chauffage » doit être remontée. NIBE F730Chapitre 4 | Problèmes d'inconfort74• Priorité de fonctionnement du mode chauffage trop faible ou absente. – Accédez au menu 4.9.1 et augmentez la durée pendant laquelle le chauffage doit être prioritaire. Notez que si la durée de chauffage est augmentée, la durée de production d'eau chaude est réduite, ce qui peut entraîner une diminution du volume d'eau chaude.

• « mode de confort » « luxe » sélectionné et combiné avec une forte utilisation d'eau chaude. – Accédez au menu 2.2 et sélectionnez « économique » ou « normal ».

• Le mode « Vacances » peut être activé à partir du menu 4.7. – Accédez au menu 4.7 et sélectionnez « Arrêt ».

• Commutateur externe permettant de modifier le chauffage ambiant activé. – Vérifiez les commutateurs externes.

• Air dans le circuit de chauffage. – Purgez le système de chauffage.

• Filtre bloqué. – Nettoyez ou remplacez le filtre (voir page 22).

TEMPÉRATURE AMBIANTE ÉLEVÉE

• Loi d'eau inadaptée. – Accédez au menu 1.1 (température) et réduisez le décalage de la courbe de chauffage. Si la température ambiante est élevée par te- mps froid uniquement, la pente de la courbe dans le menu 1.9.1 « courbe de chauffage » doit être abaissée.

• Commutateur externe permettant de modifier le chauffage ambiant activé. – Vérifiez les commutateurs externes.

PRESSION SYSTÈME BASSE

• Quantité d'eau insuffisante dans le réseau de distribution. – Faites l'appoint d'eau dans le réseau de distribution.

VENTILATION FAIBLE OU INEXISTANTE

• Filtre bloqué. 75Chapitre 4 | Problèmes d'inconfortNIBE F730– Nettoyez ou remplacez le filtre (voir page 22).

• La ventilation n'est pas réglée. – Demandez à ce que votre système de ventilation soit réglé pour vous.

• Bouches d'extraction obstruées. – Vérifiez et nettoyez les dispositifs d'extraction d'air (voir page 21).

• Vitesse du ventilateur en mode réduit. – Accédez au menu 1.2 et sélectionnez « normal ».

• Commutateur externe permettant de modifier la vitesse du ventilateur activé. – Vérifiez les commutateurs externes.

VENTILATION ÉLEVÉE OU GÊNANTE

• Filtre bloqué. – Nettoyez ou remplacez le filtre (voir page 22).

• La ventilation n'est pas réglée. – Demandez à ce que votre système de ventilation soit réglé pour vous.

• Vitesse du ventilateur en mode forcé. – Accédez au menu 1.2 et sélectionnez « normal ».

• Commutateur externe permettant de modifier la vitesse du ventilateur activé. – Vérifiez les commutateurs externes. NIBE F730Chapitre 4 | Problèmes d'inconfort76LE COMPRESSEUR NE DÉMARRE PAS.

• Il n'y a pas de demande en chauffage. – La pompe à chaleur ne réclame ni chauffage ni eau chaude. – La pompe à chaleur dégivre.

• Le fonctionnement du compresseur est bloqué par une sécurité sur une température. – Attendez que la température retrouve une valeur comprise dans la plage de fonctionnement de la pompe à chaleur.

• Le délai minimum avant que le compresseur démarre n'a pas encore été atteint. – Attendez au moins 30 minutes, puis vérifiez si le compresseur a démarré.

• Déclenchement de l'alarme. – Suivez les instructions affichées à l'écran. 77Chapitre 4 | Problèmes d'inconfortNIBE F730Les caractéristiques techniques de ce produit sont détaillées dans le manuel d'installation (nibe.fr). NIBE F730Chapitre 5 | Données techniques78 5 Données techniquesAIR EXTRAIT Air provenant du dispositif d'air extrait dans les différentes pièces du logement, vers F730. AIR REJETÉ Air ayant fourni de la chaleur à la pompe à chaleur et qui a donc été re- froidi. Cet air est soufflé hors du bâtiment.

APPOINT DE CHAUFFAGE

L'appoint est la chaleur produite en plus de la chaleur fournie par le co- mpresseur de votre pompe à chaleur. Un thermoplongeur, un chauffage électrique, une chaudière à bois/mazout/gaz/granules ou un chauffage urbain sont des exemples d'appoints de chauffage.

Cuve dans laquelle l'eau domestique est chauffée. Se trouve à l'intérieur de la pompe à chaleur, mais un ballon d'eau chaude supplémentaire peut être installé en cas de besoins importants en eau chaude. BOUCHES D'EXTRACTION Évacuations, généralement logées dans le plafond, la cuisine/salle de bain/penderie, où l'air évacué est transmis avant d'être acheminé vers F730. COMPRESSEUR Comprime le fluide frigorigène à l'état gazeux. La pression et la tempé- rature augmentent lorsque le fluide frigorigène est comprimé. CONDENSEUR Échangeur thermique où le fluide frigorigène chaud à l'état gazeux se condense (refroidi, il se liquéfie) et transfère de l'énergie thermique vers les systèmes de chauffage et d'eau chaude de l'habitation. 79Chapitre 6 | GlossaireNIBE F730 6 GlossaireCONDUITE DE RETOUR Conduite à partir de laquelle l'eau est renvoyée à la pompe à chaleur via le système de chauffage de l'habitation (radiateurs/chauffage par le sol).

Les conduites menant au système de chauffage de la maison constituent le côté chauffage. DÉTENDEUR Vanne permettant de réduire la pression du fluide frigorigène, après quoi la température du fluide frigorigène baisse.

EAU CHAUDE SANITAIRE

Eau utilisée pour la douche par exemple.

Liquide chaud, généralement de l'eau normale, qui est envoyé de la po- mpe à chaleur vers le système de chauffage de la maison pour permettre de chauffer les pièces. L'eau de chauffage chauffe également l'eau chaude. ÉCHANGEUR THERMIQUE Dispositif permettant de transférer l'énergie thermique d'un point à un autre sans pour autant mélanger les fluides. Les évaporateurs et les co- ndenseurs sont des types d'échangeurs thermiques. ÉVAPORATEUR Échangeur thermique où le fluide frigorigène s'évapore en récupérant l'énergie thermique de l'air, avant que celui-ci ne refroidisse.

Mesure permettant de déterminer la quantité de chaleur générée par la pompe à chaleur par rapport à l'énergie électrique dont elle a besoin pour fonctionner. Un autre terme est également utilisé pour désigner ce co- ncept : COP (coefficient de performance). NIBE F730Chapitre 6 | Glossaire80FLUIDE FRIGORIGÈNE Substance circulant en circuit fermé dans la pompe à chaleur et qui, en raison des changements de pression, s'évapore et se condense. Pendant l'évaporation, le fluide frigorigène absorbe l'énergie thermique et en libère lors de la condensation. LOI D'EAU La loi d'eau indique la quantité de chaleur qui doit être générée par la pompe à chaleur en fonction des températures extérieures. Si une valeur importante est sélectionnée, cela indique à la pompe à chaleur qu'elle doit produire davantage de chaleur s'il fait froid dehors pour pouvoir at- teindre des températures intérieures agréables. MODE SECOURS Mode pouvant être sélectionné à l'aide du commutateur en cas de dys- fonctionnement pour arrêter le compresseur. Lorsque le mode secours de la pompe à chaleur est activé, le bâtiment est chauffé via un thermo- plongeur immergé. La production d'eau chaude est désactivée.

POMPE DE CIRCULATION

Pompe permettant de faire circuler le liquide dans des tuyaux. PRESSOSTAT Pressostat qui actionne une alarme et/ou arrête le compresseur en cas de pressions non autorisées dans le système. Un pressostat haute pre- ssion se déclenche si la pression de condensation est trop importante. Un pressostat basse pression se déclenche si la pression d'évaporation est trop faible.

PROBLÈMES D'INCONFORT

Les problèmes d'inconfort correspondent aux changements indésirables survenus au niveau de l'eau chaude/du confort intérieur, par exemple lorsque la température de l'eau chaude est trop basse ou que la tempé- rature intérieure ne correspond pas au niveau souhaité. Un dysfonctionnement de la pompe à chaleur peut parfois prendre la forme d'une perturbation en termes de confort. Dans la plupart des cas, la pompe à chaleur relève les dysfonctionneme- nts et les signale par des alarmes. Les instructions à suivre s'affichent alors à l'écran. 81Chapitre 6 | GlossaireNIBE F730RADIATEUR Autre terme pour désigner l'élément de chauffage. Ils doivent être remplis avec de l'eau pour pouvoir être utilisés avec F730.

REGISTRE D'AIR EXTÉRIEUR

Entrée de l'air extérieur.

RÉSEAUX DE DISTRIBUTION

Les réseaux de distribution peuvent également être appelés circuits de chauffage. Le bâtiment est chauffé grâce à des radiateurs, des planchers chauffants ou des ventilo-convecteurs. SONDE D'AMBIANCE Sonde située en intérieur. Cette sonde indique à la pompe à chaleur la température intérieure.

Capteur situé en extérieur. Ce capteur indique à la pompe à chaleur la température extérieure.

Vanne qui s'ouvre et libère une petite quantité de liquide si la pression est trop élevée.

SUPPLÉMENT ÉLECTRIQUE

Il s'agit de l'électricité générée, par exemple, par un thermoplongeur quand la sortie du compresseur est insuffisante pour couvrir la demande en chauffage de l'habitation.

Température de l'eau retournant à la pompe à chaleur après libération de l'énergie thermique vers les radiateurs/planchers chauffants. TEMPÉRATURE CALCULÉE DU CIRCUIT DE DÉPART Température calculée par la pompe à chaleur et nécessaire au système de chauffage pour atteindre une température ambiante optimale. Plus l'air extérieur est froid, plus la température d'alimentation calculée est élevée. NIBE F730Chapitre 6 | Glossaire82TEMPÉRATURE D'ALIMENTATION Température de l'eau chauffée que la pompe à chaleur envoie vers le système de chauffage. Plus l'air extérieur est froid, plus la température de départ chauffage est élevée.

Indique la durée pendant laquelle la température extérieure moyenne est calculée.

Conduite dans laquelle l'eau chauffée est acheminée de la pompe à chaleur vers le système de chauffage du logement (radiateurs/planchers chauffants). VASE D'EXPANSION Cuve contenant du fluide et ayant pour fonction d'égaliser la pression dans le système. 83Chapitre 6 | GlossaireNIBE F730A Affichage, 11 Alarme, 72 Astuces d'économie, 28 Consommation énergétique, 29

Commutateur, 12 Consommation énergétique, 29

Définir la production d'eau chaude, 48 Définir la température intérieure, 32 Dépannage, 73 Données d'installation, 4 Données techniques, 78

Entretien de F730, 21 Astuces d'économie, 28 Vérifications régulières, 21

F730 – à votre service, 32 Définir la production d'eau chaude, 48 Définir la température inté- rieure, 32 Obtenir des informations, 53 Régler la pompe à chaleur, 57 F730 – Un excellent choix, 7 Fenêtre d'informations, 10 Fonctionnement, 16 Fonctionnement de la pompe à chaleur, 9

Gestion des alarmes, 72 Glossaire, 79

Informations externes, 10 Fenêtre d'informations, 10 Voyant d'état, 10 Informations importantes Données d'installation, 4 F730 – Un excellent choix, 7 Numéro de série, 6

La pompe à chaleur - le cœur de la maison, 8

Navigation entre les fenêtres, 20 Numéro de série, 6

Prise de contact avec le F730, 10 Informations externes, 10 Système de menus, 14 NIBE F730Index84 IndexUnité d'affichage, 11 Problèmes d'inconfort, 72 Alarme, 72 Dépannage, 73 Gestion des alarmes, 72

Réglage d'une valeur, 18 Régler la pompe à chaleur, 57

Sélection d'options, 17 Sélection d'un menu, 16 Système de menus, 14 Fonctionnement, 16 Menu Aide, 20 Navigation entre les fenêtres, 20 Réglage d'une valeur, 18 Sélection d'options, 17 Sélection d'un menu, 16 Utilisez le clavier virtuel, 19

Unité d'affichage, 11 Affichage, 11 Bouton de commande, 12 Bouton OK, 12 Bouton Retour, 12 Commutateur, 12 Voyant d'état, 12 Utilisez le clavier virtuel, 19

Pour les pays non mentionnés dans cette liste, veuillez contacter Nibe Suède ou vous rendre sur www.nibe.eu pour plus d'informations.NIBE Energy Systems Hannabadsvägen 5 Box 14 SE-285 21 Markaryd [e-mail] nibe.eu

UHB FR 1835-1 431829

Ce manuel est une publication de NIBE Energy Systems. L'ensemble des illus- trations, des faits présentés et des données de produits s'appuient sur les infor- mations disponibles au moment de l'approbation de la publication. NIBE Ener- gy Systems ne peut être tenu pour responsable des éventuelles erreurs factuelles ou d'impression pouvant apparaître dans ce manuel.
