MODE D'EMPLOI S125516 Nibe

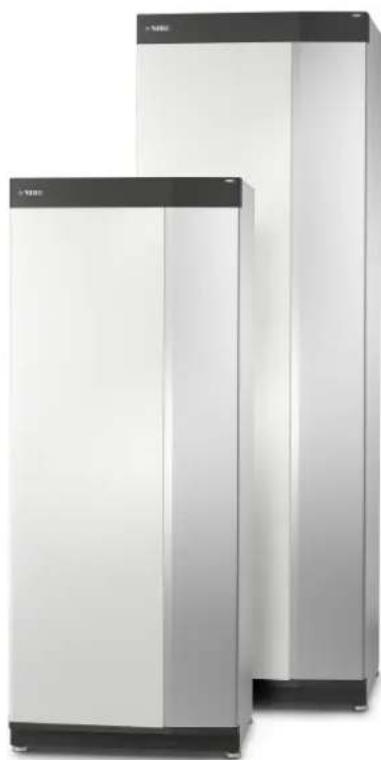

Pompe à chaleur géothermique NIBE \1155/\1255

Vous pouvez activer la plupart des options et fonctions en eeurant l'écran avec votre doigt.
Déler
Si le menu comporte plusieurs sous-menus, faites glisser votre doigt vers le haut ou vers le bas pour faire déler les diérentes informations.
Parcourir
Les points dans la partie inférieure indiquent la présence de pages supplémentaires.
Faites déler les pages vers la droite ou vers la gauche à l'aide de votre doigt.
Smartguide
Réglage de la température intérieure.
Smartguide vous permet d'acher des informations sur le statut actuel et de procéder facilement aux réglages les plus courants. Les informations achées dépendent de votre produit et des accessoires qui y sont raccordés.
Vous pouvez régler ici la température dans les zones de l'installation.
Augmentation de la température de l'eau chaude
Présentation du produit
Vous pouvez démarrer ou arrêter ici une augmentation temporaire Vous pouvez rechercher ici des informations sur le nom du produit, le numéro de série du produit, la version du logiciel et l'entre-tien. Les nouvelles versions du logiciel peuvent être téléchargées ici (si S1155/S1255 est connecté à myUplink). S1155 : Cette page de fonctions n'est visible que dans les installa- tions équipées d'un ballon d'eau chaude.
EN CAS DE PROBLÈMES DE CONFORT
En cas de problème de confort, vous pouvez prendre certaines mesures avant de contacter votre installateur. Pour plus d'instructions, consultez la section « Dépannage ».
Table des matières
41 Informations importantes
4Données d'installation
5Numéro de série
62 Fonctionnement de la pompe à chaleur
73 Commande - Présentation
7Unité d'achage
8Navigation
8Types de menu
10Système de menus
114 myUplink
11Spécication
11Raccordement
12Vérications régulières
12Astuces d'économie
136 Problèmes d'inconfort
13Menu Informations
13Gestion des alarmes
13Dépannage
14Chaleur supplémentaire uniquement
19Contact
Informations importantes
Données d'installation
| 1155/1255Produit | |
| Numéro de série, unité principale | |
| Numéro de série, pompe à chaleur esclave 1 | |
| Numéro de série, pompe à chaleur esclave 2 | |
| Numéro de série, pompe à chaleur esclave 3 | |
| Numéro de série, pompe à chaleur esclave 4 | |
| Numéro de série, pompe à chaleur esclave 5 | |
| Numéro de série, pompe à chaleur esclave 6 | |
| Numéro de série, pompe à chaleur esclave 7 | |
| Numéro de série, pompe à chaleur esclave 8 | |
| Date d'installation | |
| Installateur | |
| Type de glycol -Concentration du mélange/température de gel | |
| Profondeur de forage actif/longueur du capteur |
| NomN° | Ré-glage d'usine | Ense- mble | |
| 0courbe de | |||
| 9courbe de | |||
chauage (décalage) chauage (pente de
| √ | Accessoires |
| 1.9.1.1 | |
| la courbe)1.9.1.1 | |
Le numéro de série doit toujours être indiqué.
Certicat attestant que l'installation a été eectuée conformément aux instructions du manuel de l'installateur et aux règlementations en vigueur.
Numéro de série
Le numéro de série gure sur le côté droit du S1155/S1255, sur l'écran d'accueil « Présentation du produit » et sur la plaque signalétique.

Le numéro de série du produit (14 chires) est requis pour l'entretien et l'assistance.

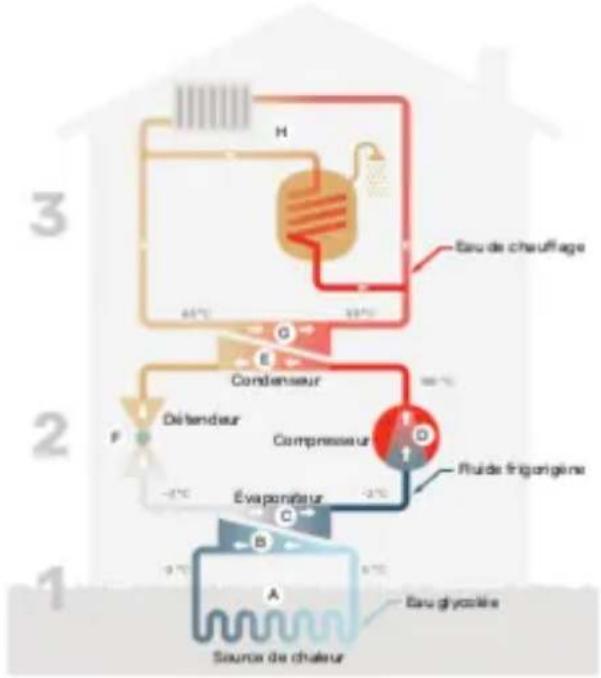

Fonctionnement de la pompe à chaleur
Une pompe à chaleur peut utiliser de l'énergie solaire prélevée dans la roche, le sol et l'eau pour chauffer une habitation. La transformation de l'énergie stockée dans la nature pour chauffer la maison a lieu dans trois circuits différents. Dans le circuit eau glycolée, (1), l'énergie gratuite présente est récupérée et transportée jusqu'à la pompe à chaleur. Cette énergie est ensuite transférée à un niveau de température plus élevé au circuit frigorifique ((2)). La chaleur est distribuée dans toute la maison par le biais du circuit de chauffage ((3)).
Les températures indiquées ne sont que des exemples et peuvent varier suivant les différentes installations et les périodes de l'année.
Circuit d'eauglycolée
Dans un flexible ou un collecteur, un liquide dégivrant la saumure, ciroule de la pompe à chaleur jusqu'à la source de chaleur (roche/sol/lac). L'énergie provenant de la source de chaleur y est stockée, réchauffant la saumure de quelques degrés et la faisant ainsi passer d'environ -3 °C à près de 0 °C.
B Le collecteur achemine ensuite la saumure jusqu'à l'évaporateur de la pompe à chaleur. La saumure libère à cet endroit l'énergie thermique et latempérature chute de plusieurs degrés. Le liquide retourne ensuite à la source de chaleur pour récupérer à nouveau de l'énergie.
Circuit frigorifique
C Un autre liquide, appelé réfrigérant, circule dans un circuit fermé de la pompe à chaleur et à travers l'évaporateur. Le réfrigérant a un point d'ébullition très faible. Dans l'évaporateur, le réfrigérant reçoit l'énergie thermique à partir de la saumure et entre en ébullition.
D Le gaz produit au cours de l'évaporation est acheminé vers un compresseur à alimentation électrique. Lorsque le gaz est compressé, lapression augmente, latempérature du gaz augmente quant à elle sensiblement, passant d'environ 5°C à environ 100 °C.
E À partir du compresseur, le gaz est acheminé vers un échangeur thermique, appelé condensateur, où il dégage de l'énergie thermique vers le système de chauffage du lagement. Là, le gaz est refroidi avant de se liquéfier à nouveau.
F le fluide frigorigène, dont la pression et la température demeurent élevées, traverse un détendeur qui ramène le fluide frigorigène à sa température et sa température de départ. Le fluide frigorigène a ainsi effectué un cycle complet. Il est ensuite acheminé une nouvelle fois vers l'évaporateur. Le processus est alors répété.
Réseau de distribution
G L'énergie thermique libérée par le réfrigérant au sein du condensateur est récupérée par la section de la chaudière de la pompe à chaleur.
H Le fluide caloporteur ciroule dans un système fermé et transporte l'énergie thermique de l'eau chauffée vers le chauffe-eau de l'habitation et les radiateurs/serpentins de chauffage.
Commande - Présentation

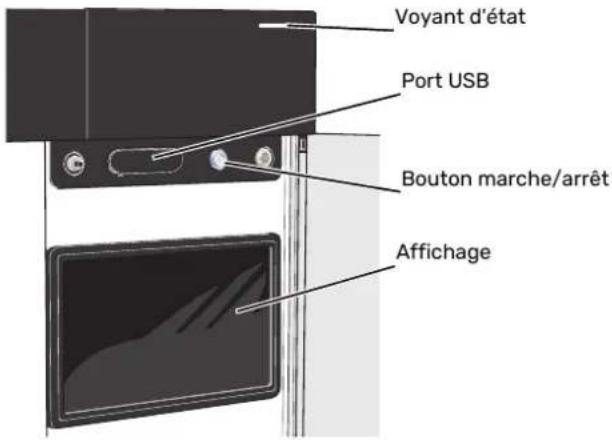

Unité d'achage
Le voyant indique l'état de fonctionnement du système.
- s'allume en blanc en cours de fonctionnement normal.
- jaune en mode secours ;
- rouge si une alarme a été déclenchée.
- clignote en blanc lorsqu'un avertissement est actif.
- s'allume en bleu lorsque S1155/S1255 est désactivé.
Si le voyant d'état est rouge, des informations et des suggestions sur les actions appropriées s'achent à l'écran.

ASTUCE
Vous recevez également ces informations via myUplink.
PORT USB
Un port USB situé au-dessus de l'écran permet notamment de mettre le logiciel à jour. Rendez-vous à l'adresse myuplink.com et cliquez sur l'onglet « Général », puis sur l'onglet « Logiciel » pour télécharger la dernière version du logiciel pour votre installation.
BOUTON MARCHE/ARRÊT
Le bouton marche/arrêt a trois fonctions :
• Démarrage
- Arrêt
- Activation du mode secours
Pour démarrer, appuyez une fois sur le bouton marche/arrêt. Arrêt, redémarrage ou activation du mode secours : appuyez sur le bouton marche/arrêt pendant 2 secondes. Un menu comportant plusieurs options s'ache.
Arrêt direct : maintenez le bouton marche/arrêt enfoncé pendant 5 secondes.
Activation du mode secours lorsque S1155/S1255 est arrêté : appuyez sur le bouton marche/arrêt pendant 5 secondes. (Appuyez une fois sur le bouton pour désactiver le mode II : sécours.)
ÉCRAN
Les instructions, les réglages et les informations de fonctionnement s'achent sur l'écran.
Navigation
S1155/S1255 présente un écran tactile qui vous permet de gérer simplement la navigation à l'aide de votre doigt.
SÉLECTIONNER
Vous pouvez activer la plupart des options et fonctions en effleurant l'écran avec votre doigt.

PARCOURIR
Les points dans la partie inférieure indiquent la présence de pages supplémentaires. Faites déflier les pages vers la droite ou vers la gauche à l'aide de votre doigt.

DÉFILER
Si le menu comporte plusieurs sous-menus, faites glisser votre doigt vers le haut ou vers le bas pour faire déférer les différentes informations.

MODIFICATION D'UN RÉGLAGE
Appuyez sur le réglage à modifier.
S'il s'agit d'un réglage d'activation/désactivation, il change dès que vous appuyez dessus.

RÉGLAGE D'USINE
Les valeurs d'usine sont accompagnées du caractère ^* . Votre installateur peut avoir choisi d'autres valeurs plus appropriées pour votre système.

MENU AIDE
Plusieurs menus sont dotés d'un symbole vous indiquant qu'une aide supplémentaire est disponible. Appuyez sur le symbole pour ouvrir le texte de l'aide.
Vous devrez peut-être faire déflier le texte avec votre doigt pour le consulter dans son intégralité.
Types de menu
ÉCRANS D'ACCUEIL

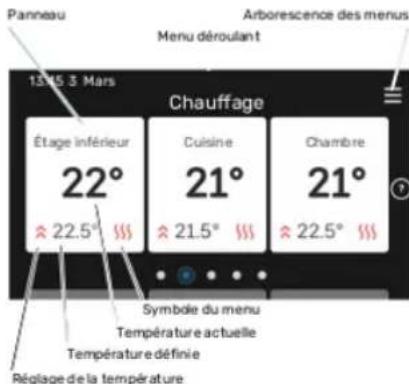

Smartguide
Smartguide vous permet d'afficher des informations sur le statut actuel et de procéder facilement aux réglages les plus courants. Les informations affichées dépendent de votre produit et de ses accessoires qui y sont raccordés.
Sélectionnez une option et appuyez dessus pour poursuivre. Les instructions de l'écran d'aide vous permettent de sélectionner les éléments appropriés ou vous informent sur la situation en cours.
Présentation du produit
Il peut être judicieux de laisser la présentation du produit ouverte pendant les entretiens. Celle-ci est disponible dans les pages de fonctions.
Vous pouvez rechercher ici des informations sur le nom du produit, le numéro de série du produit, la version du logiciel et l'entretien. Les nouvelles versions du logiciel peuvent être téléchargées ici (si S1155/S1255 est connecté à myUplink).

Menu déroulant
Les écrans d'accueil permettent d'accéder à une nouvelle fenêtre contenant des informations supplémentaires dans un menu déroulant.
ARBORESCENCE DES MENUS
L'arborescence de menus vous permet d'accéder à tous les menus et de procéder à des réglages avancés.
ARBORESCENCE DES MENUS
L'arborescence de menu se compose de huit menus principaux. Consultez le manuel d'installation pour une description détaillée.
Menu 1 - Température intérieure
Permet de régler les températures intérieures et la ventilation (accessoire requis).
Menu 2 - Eau chaude
Permet de régler le fonctionnement de l'eau chaude.
S1155 : Ce menu n'est visible que pour les installations
équipées de balions d'eau chaude.
Menu 3 - Informations
Permet de consulter les informations de fonctionnement actuelles, ainsi que divers journaux contenant des informations plus anciennes.
Menu 4 - Mon système
Permet de régler la date, la langue, le mode de fonctionnement et d'autres éléments.
Menu 5 - Connexion
Permet de connecter votre système à myUplink et de procéder aux réglages réseau.
Menu 6 - Programmation
Permet de programmer différentes parties du système.
Menu 7 - Réglages installateur
Permet de procéder aux réglages avancés. Ce menu est ré- servé aux installateurs ou aux techniciens.
Menu 8 - USB
Ce menu est accessible lorsqu'une clé USB est connectée.
myUplink
myUplink permet de réguler l'installation à tout moment, où que vous soyez. En cas de dysfonctionnement, vous recevez une alarme directement par e-mail ou notification push vers l'app myUplink, ce qui vous permet de régir rapidement.
Pour plus d'informations, rendez-vous sur myuplink.com.

ATTENTION!
Vous ne pouvez commencer à utiliser myUplink que lorsque le produit a été installé et conguré conformément aux instructions du manuel d'installation.
Spécication
Les éléments suivants sont nécessaires pour permettre à myUplink de communiquer avec votre S1155/S1255 :
- réseau sans l ou câble réseau
- Connexion Internet
- Compte sur myuplink.com
Nous recommandons nos apps mobiles pour myUplink.
Raccordement
Pour raccorder votre système à myUplink :
- Sélectionnez le type de connexion (Wi-Fi/Ethernet) dans le menu 5.2.1 ou 5.2.2.
- Faites déler le menu vers le bas 5.1 et sélectionnez « Dde nouvelle chaîne de connexion ».
- Lorsqu'une chaîne de connexion a été produite, elle s'ache dans ce menu et reste valable60 minutes.
- Si vous ne possédez pas encore de compte, enregistrez-vous sur l'application mobile ou sur myuplink.com.
- Utilisez cette chaîne de connexion pour connecter votre installation à votre compte utilisateur sur myUplink.
Étendue de services
myUplink vous donne accès aux diérents niveaux de service. Le niveau de base est inclus. Vous pouvez également choisir deux services premium soumis à un abonnement annuel (prix variable selon les fonctions sélectionnées).
| Niveau de service | Niveau de base | Historique détaillépremium | Modifications des réglages premium |
| XXXVisionneur | |||
| XXXAlarme | |||
| XXXHistorique | |||
| -X-Historique détaillé | |||
| X--Gestion |
Entretien de S1155/S1255
Vérications régulières
Vériez régulièrement votre installation.
Si un événement anormal survient, des messages concernant le dysfonctionnement s'achent à l'écran sous forme de divers textes d'alarme.
SAUMURE
L'eau glycolée qui reçoit la chaleur du sol n'est normalement pas consommée, juste pompée.
La plupart des installations comprennent une cuve de niveau permettant de vérifier le niveau de liquide dans le système. Le niveau peut varier légèrement en fonction de la température du liquide. Si le niveau de liquide est inférieur à 1/3, il est nécessaire de faire l'appoint.
Certaines installations comprennent un vase d'expansion au lieu d'une cuve de niveau (par exemple, lorsque la pompe à chaleur ne se trouve pas au point le plus élevé du système d'eau glycolée), ce qui permet de contrôler la pression dans le système. La pression peut varier légèrement en fonction de la température du liquide. La pression ne doit pas être inférieure à 0,5 bar.

Si vous ne savez pas où se trouve la cuve de niveau/le d'expansion, contactez votre installateur.
L'installateur peut également vous aider à eectuer le remplissage, si le niveau/la pression a chuté.
SOUPAPE DE SÉCURITÉ
\$1155
Pour les installations équipées d'un ballon d'eau chaude.
La soupape de sécurité se trouve sur le tuyau entrant (eau froide) qui alimente le ballon d'eau chaude.
\$1255
La vanne de sécurité se trouve sur le tuyau entrant (eau froide) qui alimente le S1255.
La soupape de sécurité du ballon d'eau chaude libère parfois un peu d'eau après utilisation de l'eau chaude. En effet, l'eau froide qui entre dans le ballon d'eau chaude pour remplacer l'eau chaude se dilate lorsqu'elle est chauée, faisant ainsi augmenter la pression et provoquant l'ouverture de la soupape de sécurité.
Le fonctionnement de la soupape de sécurité doit être vérifié régulièrement. Procédez aux vérifications suivantes :
- Ouvrez la vanne.
- Vériez que l'eau s'écoule.
- Refermez la soupape.

ASTUCE
La soupape de sécurité est xée par l'installateur. Contactez-le en cas de doute concernant la procédure de vérification.
Astuces d'économie
La génération du chauage et la production d'eau chaude sont pilotées par la régulation.
Les facteurs ayant un eet sur la consommation d'énergie peuvent être les suivants : la température intérieure, la consommation d'eau chaude, le niveau d'isolation de la maison ou encore si celle-ci compte plusieurs grandes fenêtres. La position de la maison, comme par exemple l'exposition au vent, constitue un autre facteur.
De même, respectez les conseils suivants :
- Ouvrez complètement les vannes thermostatiques (excepté dans les pièces où vous souhaitez qu'il fasse plus frais).
Cette opération est particulièrement importante, car la
fermeture totale ou partielle des vannes thermostatiques réduit le débit dans le circuit de distribution. S1155/S1255 fonctionnerait donc à une température plus élevée, ce qui risquerait d'augmenter la consommation d'énergie.
- Pour réduire les coûts de fonctionnement lorsque vous êtes absent, vous pouvez programmer certaines parties du système dans le menu 6 - « Programmation ».
- Sélectionnez « Faible » dans le menu 2.2 - « Demande eau chaude » pour consommer moins d'énergie.
Problèmes d'inconfort
Dans la plupart des cas, S1155/S1255 détecte un dysfonctionnement (un dysfonctionnement peut entraîner des perturbations du niveau de confort) et l'indique par le biais d'une alarme et d'instructions sur l'écran.
Menu Informations
Toutes les valeurs de mesure de la pompe à chaleur sont réunies dans le menu 3.1 - « Infos fonct. » du système de menus de la pompe à chaleur. La vérification des valeurs de ce menu facilite souvent l'identification de l'origine d'une défaillance.
Gestion des alarmes
Une alarme indique qu'un dysfonctionnement s'est produit.
Dans ce cas, le voyant d'état s'allume en continu en rouge. Le Smartguide sur
l'écran regroupe les informations sur l'alarme.
ALARME
Une alarme avec un voyant d'état rouge indique un dysfonctio-
nnement que S1155/S1255 est incapable de régler. L'écran vous permet de consulter le type de l'alarme et de la réinitialiser.



ATTENTION!
Le numéro de série du produit (14 chiffres) est requis pour l'entretien et l'assistance.
Dépannage
Si le dysfonctionnement ne s'affiche pas à l'écran, les astuces suivantes peuvent être utilisées :
OPÉRATIONS DE BASE
Commencez par vérifier les éléments suivants :
- Groupe et principaux fusibles du logement.
• Le disjoncteur différentiel de l'habitation.
TEMPÉRATURE DE L'EAU CHAUDE INSUFFISANTE OU MANQUE D'EAU CHAUDE
S1155 : Cette partie du chapitre répertoriant les différentes erreurs n'est valable que si le ballon d'eau chaude est installé dans le système.
- La vanne de remplissage montée à l'extérieur pour l'eau chaude est fermée ou bloquée.
- Ouvrez la vanne.
- Le robinet mélangeur (si installé) est trop faibie.
- Réglez le robinet mélangeur.
• S1155/S1255 en mode de fonctionnement incorrect. - Contacter un installateur.
- Accédez au menu 6 procédez à la désactivation.
TEMPÉRATURE AMBIANTE INSUFFISANTE
- Thermostats fermés dans plusieurs pièces.
- Réglez les thermostats au maximum dans le plus de pièces possible. Réglez la température ambiante via l'écran d'accueil « Chauage » au lieu de baisser les thermostats.
- S1155/S1255 en mode de fonctionnement incorrect.
- Contacter un installateur.
- Loi d'eau inadaptée.
- Accédez au Smartguide pour savoir comment augmenter le chauage. Vous pouvez également modier le chauage dans l'écran d'accueil « Chauage ».
- Priorité de fonctionnement du mode chauffage trop faible ou absente.
- Contacter un installateur.
- « Vacances » activé dans le menu 6 - « Programmation
- Accédez au menu 6 procédez à la désactivation.
- Commutateur externe permettant de modifier la température ambiante activé.
- Vériez les commutateurs externes.
• Air dans le système de chauage.
- Purgez le système de chauage.
• Vannes du circuit de distribution
- Ouvrez les vannes (contactez votre installateur si vous avez besoin d'aide pour les localiser).
TEMPÉRATURE AMBIANTE ÉLEVÉE
- Loi d'eau inadaptée.
- Accédez au Smartguide pour savoir comment baisser le chauage. Vous pouvez également modier le chauage dans l'écran d'accueil « Chauage ».
- Commutateur externe permettant de modifier la température ambiante activé.
- Vériez les commutateurs externes.
TEMPÉRATURE AMBIANTE NON HOMOGÈNE.
- Loi d'eau mal réglée
- Ajustez la loi d'eau dans le menu 1.30.1.
- Valeur trop élevée réglée sur « dT au TEB »
- Contacter un installateur.
- Débit irrégulier dans les radiateurs.
- Contacter un installateur.
PRESSION SYSTÈME BASSE
- Quantité d'eau insuffisante dans le système de chauffage.
- Remplissez le réseau de distribution avec de l'eau et recherchez les éventuelles fuites. Si votre installation requiert fréquemment un remplissage, contactez votre installateur.
LE COMPRESSEUR NE DÉMARRE PAS.
- Il n'y a pas de demande de chauage ou d'eau chaude, ni de demande de rafraîchissement (un accessoire est nécessaire pour le rafraîchissement).
- S1155/S1255 n'a émis aucune demande de chauffage, d'eau chaude ou de rafraîchissement.
- Le fonctionnement du compresseur est bloqué par une sécurité sur une température.
- Atendez que la température retrouve une valeur comprise dans la plage de fonctionnement de la pompe à chaleur.
• Le délai minimum avant que le compresseur démarre n'a pas encore été atteint.
- Attendez au moins 30 minutes, puis vériez si le compresseur a démarré.
• Déclenchement de l'alarme.
- Suivez les instructions achées à l'écran.
GÊNE ACOUSTIQUE DANS LES RADIATEURS
- Thermostats fermés dans les pièces et loi d'eau mal réglée.
- Réglez les thermostats au maximum dans le plus de pièces possible. Réglez la loi d'eau à partir de l'écran d'accueil du chauage pour éviter d'obstruer les thermostats.
- Vitesse de la pompe de circulation trop élevée.
- Contacter un installateur.
- Débit irrégulier dans les radiateurs.
- Contacter un installateur.
Chaleur supplémentaire uniquement
CHAUF. ADD. SEUL
Si vous ne parvenez pas à corriger le défaut et à chauer l'habitation, vous pouvez continuer à faire fonctionner la pompe à chaleur en mode secours ou en mode « Appt uniq. » en attendant le dépannage. En mode « Appt uniq. », la pompe à chaleur utilise uniquement l'appoint électrique pour chauer l'habitation.
Réglez la pompe à chaleur en mode appoint
- Accédez au menu 4.1 - « Mode fonctionnement ».
- Sélectionnez « Appt uniq. ».
Mode secours
Vous pouvez activer le mode secours lorsque S1155/S1255 est en cours d'exécution ou désactivé.
Arrêt, redémarrage ou activation du mode secours : appuyez sur le bouton marche/arrêt pendant 2 secondes. Un menu comportant plusieurs options s'ache.
Activation du mode secours lorsque S1155/S1255 est arrêté : appuyez sur le bouton marche/arrêt pendant 5 secondes. (Appuyez une fois sur le bouton pour désactiver le mode secours.)
Contact
AUSTRIA
Rue du Pou du Ciel, 01600 ReyrieuxTel: +49 (0)5141 75 46 -0
Tél: 04 74 00 92 92
info@nibe.fr
Pour les pays non mentionnés dans cette liste, veuillez contacter NIBE Suède ou vous rendre sur nibe.eu pour plus d'informations.
NIBE Energy Systems
Hannabadsvägen 5
Box 14
285 21 Markaryd
Tel. +46 433 27 3000
info@nibe.se
nibe.fr
Ce document est publié par NIBE Energy Systems. L'ensemble des illustrations, des faits présentés et des données de produits s'appuient sur les informations disponibles au moment de l'approbation de la publication
NIBE Energy Systems ne peut être tenu responsable des éventuelles erreurs factuelles ou d'impression pouvant apparaître dans ce document.
