NEXU - Thermostat Orbis - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil NEXU Orbis au format PDF.
| Type de produit | Chronothermostat programmable encastrable |
| Marque | Orbis |
| Modèle | NEXU (KRON PLUS) |
| Dimensions (base réglable) | 83,4 x 65,95 x 18,5 mm |
| Dimensions (appareil complet) | Environ 50 x 44 mm (face avant) |
| Poids (avec piles) | Environ 150 g |
| Alimentation | 2 piles alcalines LR03 (AAA) 1,5 V |
| Durée de vie des piles | Environ 1 an |
| Programmes indépendants | 8 (7 jours + 1-7) |
| Niveaux de température | Confort et Économie, réglables de +5°C à +35°C |
| Résolution de température | 0,1°C |
| Température antigel | 4°C |
| Intervalle de programmation minimal | 60 minutes |
| Type de régulation | ON-OFF avec hystérésis de 0,2°C |
| Précision de mesure | ±0,5°C |
| Changement horaire automatique | Dernier dimanche de mars et d'octobre |
| Fonctions spéciales | Blocage clavier, contrôle téléphonique, mode thermostat manuel |
| Mode chauffage/air conditionné | Sélectionnable |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Sécurité | Arrêt manuel, protection antigel, blocage clavier |
| Pièces détachées et réparabilité | Piles (AAA) disponibles dans le commerce. Pas de pièces détachées spécifiques. |
| Informations générales | Installation par un installateur agréé. Adapté aux boîtiers d'appareils 3 modules. |
FOIRE AUX QUESTIONS - NEXU Orbis
Questions des utilisateurs sur NEXU Orbis
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice NEXU - Orbis et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NEXU de la marque Orbis.

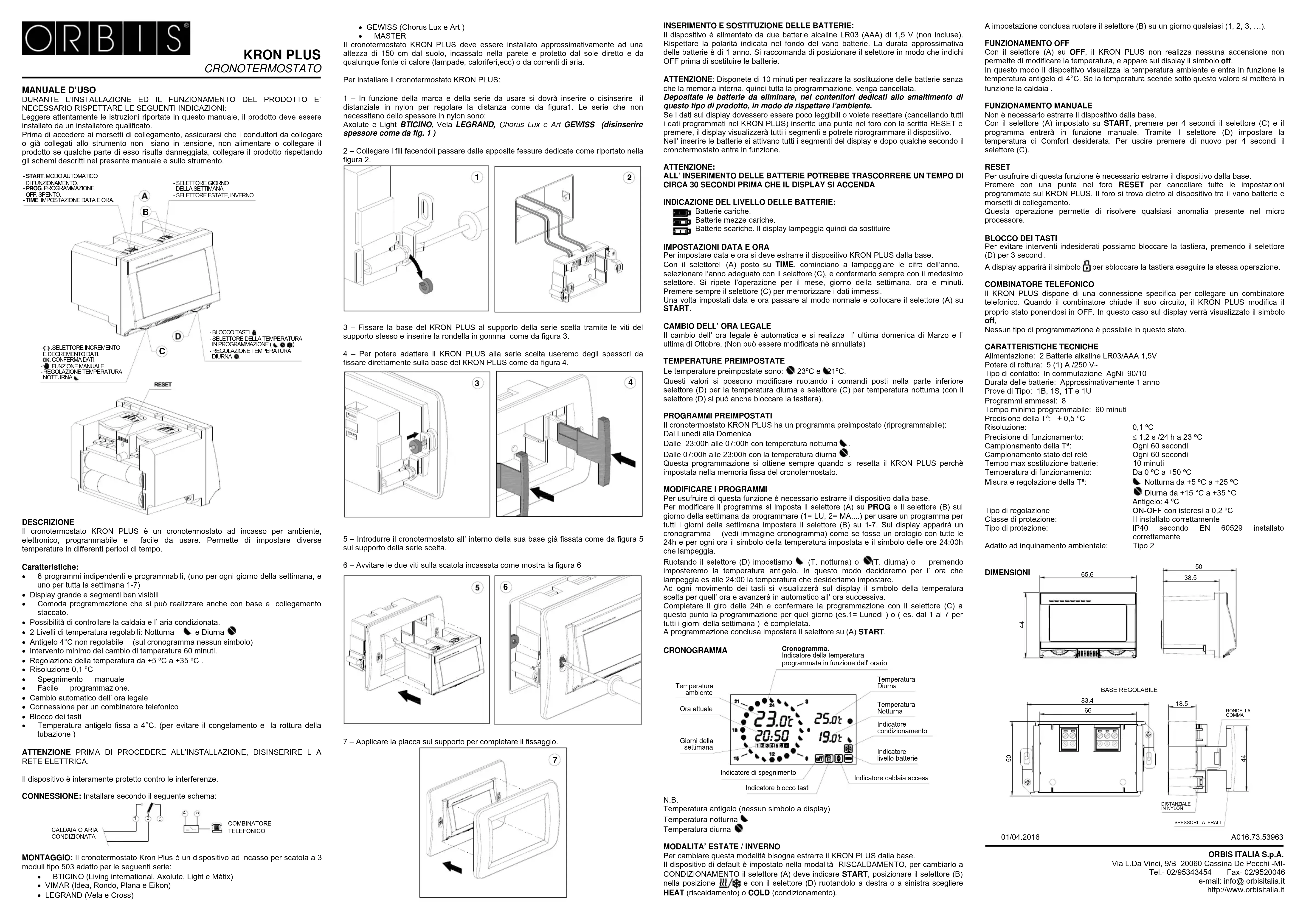

MODE D'EMPLOI NEXU Orbis
- ( ) : SÉLECTEUR D'INCRÉMENT ET DE
Le chronothermostat KRON PLUS est un thermostat encastrable d'ambiance électronique programmable, facile à utiliser. Il permet d'assigner différentes températures à différents intervalles horaires.
Caractéristiques
- 8 programmes indépendants et programmables (un par jour de la semaine et un pour tous les jours de la semaine 1-7)
• Commodité de programmation qui peut se faire hors de la base
Possibilité de contrôle de chauffage ou d'air conditionné
• 2 Niveaux de température réglables
- Économie ♦. Confort ⚡t éteint (antigel).
- Intervalles minimums de 60 minutes entre niveaux de température
- Possibilité de blocage de la régulation de la température.
- Réglage de température de +5°C à +35°C.
• Résolution de 0,1 °C
- Possibilité d'arrêt manuel
- Programmation aisée
- Changement automatique horaire d'été - hiver
- Possibilité de connexion à un contrôleur téléphonique
- Possibilité de blocage de clavier
• Température antigel à 4 °C. (Pour éviter le gel)
ATTENTION : L'installation et le montage des appareils électriques doivent être effectués par un installateur agréé. Avant de procéder à la connexion, s'assurer que les conducteurs à brancher ne sont pas sous tension.
L'intérieur de l'appareil est protégé contre les interférences.
CONNEXION : Connecter selon le schéma suivant :
Pour contrôler une installation à travers des contacteurs, il est conseillé de placer un condensateur de capacité adaptée (0,1 μF 275 V~) sur sa bobine.
MONTAGE : Dispositif de contrôle électronique à montage encastré dans un boîtier d'appareils. L'appareil est dimensionné pour être installé dans un boîtier encastrable d'appareils à 3 modules.
Le chronothermostat KRON PLUS doit être installé à une hauteur d'environ 150 cm du sol, encastré dans le mur et protégé du soleil direct et de toute source thermique (lampes, réchauds,...) ou courants d'air.
Le KRON PLUS est conçu pour pouvoir être installé avec des encadrements des marques BTICINO (séries Living Internationale, Axolute, Light et Mastik), VIMAR (séries Idea, Rondo, Plana et Eikon), LEGRAND (séries Vela et Cross), GEWISS (séries Chorus Lux et Art) et MASTER.
Pour installer le chronothermostat KRON PLUS, suivre la marche suivante.
1 – Selon l'encadrement à utiliser, la distance entre l'accessoire d'installation de l'encadrement et la base réglable peut varier. On règle la distance en retirant ou en laissant les séparateurs en nylon qui se trouvent sur les vis qui fixent les brides métalliques à la base réglable (desserrer la vis afin de pouvoir retirer le séparateur en nylon).
Les encadrements qui ne comportent pas de séparateur en nylon sont : Séries Absolute
Lampes de BTICINO, sènes vela de LEGRAND, et les sènes Chorus Lux et Art de GEWISS. 2 - Les câbles qui doivent ressortir du boîtier d'appareils sont connectés à la base réglable selon le schéma suivant :
3 - La base réglable est fixée à l'accessoire de fixation de l'encadrement au moyen de deux vis serrées sur les rondelles en caoutchouc.
4 - Pour pouvoir ajuster le KRON PLUS à la largeur du logement de l'encadrement, qui varie selon le modèle, on utilisera les suppléments latéraux fournis. Chaque supplément porte ses séries correspondantes gravées. Choisir ceux qui conviennent et les placer dans leurs rainures de la base réglable comme le montre la figure 4.
5 - Introduire l'appareil en l'assemblant avec ses connecteurs aux réglettes de la base réglable et s'assurer qu'il est monté avec fermeté.
6 - Serrer les deux vis avec les rondelles en caoutchouc sur le boîtier d'appareil, en les enfonçant dans leurs trous filetés de fixation.
Serrer les vis jusqu'à ce qu'elles soient fermement fixées. Ainsi, la base réglable et l'appareil seront encastrés et l'accessoire de l'encadrement s'ancrera sur le mur.
7 - Embolter l'encadrement dans son accessoire de fixation.
MISE EN PLACE ET REMPLACEMENT DES PILES : L'appareil est alimenté par 2 piles alcalines LR03 (AAA) de 1,5 V (non incluses). Respecter la polarité indiquée dans le logement des piles. La durée approximative des piles est d'un an.
Après la première mise en place des piles, actionner RESET en introduisant la pointe d'un stylo bille ou similaire, et en vérifiant que les piles sont en bon état et bien placées.
Lors de la première mise en place des piles, l'écran s'allume et tous les segments de l'affichage apparaissent. Après une courte période de détection des piles, le KRON PLUS se met en marche.
CHANGEMENT DES PILES : Il est recommandé de mettre le sélecteur de mode de fonctionnement sur OFF avant de changer les piles.
ATTENTION : On dispose de 10 minutes pour effectuer l'opération de changement des piles pour que les données de température réglée et l'heure programmée ne se perdent pas, en maintenant toujours les programmes. Si l'écran se met en blanc à un moment donné ou qu'apparaissent des données non lisibles, actionner RESET.
Déposer les piles usées dans un conteneur réservé à cette fin. Respecter l'environnement.
Indication de la CHARGE des PILES
Différents symboles de pile apparaîtront à l'écran selon leur charge :
Quand les piles sont à pleine charge.
Quand les piles sont à moyenne charge
Quand les piles sont épuisées, le symbole et le mot « BAT » apparaissent à l'écran
en clignotant
Mise à l'heure
Pour mettre le KRON PLUS à l'heure, il faut l'extraire du boîtier d'appareils.
Quand le sélecteur tournant gauche est sur TIME, les chiffres de l'année commencent à clignoter. Sélectionner l'année avec les flèches < >, et valider avec OK ; répéter l'opération
pour le mois, le jour du mois, le jour de la semaine, l'heure et les minutes, dans cet ordre.
Appuyer sur OK pour valider les données introduites. Les données de date et heure ne sont enregistrées dans le chronothermostat que lorsque les minutes sont validées à travers OK.
Une fois que la date et l'heure sont à jour, passer au mode normal et placer le sélecteur sur START.
Changement de SAISON
Le changement d'heure se fait automatiquement le dernier dimanche de mars et le dernier dimanche d'octobre (Il ne peut être ni changé ni annulé)
Températures prérétablies
Les températures qui sont déterminées à la sortie de l'usine sont
23 °C et 21 °C
Ces valeurs peuvent être changées à l'aide des commandes inférieures, la droite pour le
confort ⚡ et la gauche pour l'économie ⚡ (la droite permet aussi de bloquer le clavier).
Programmes prérétablis
Le chronothermostat KRON PLUS sort de l'usine avec la programmation de tous les jours de
la semaine, de 23 h à 07 h à la température d'économie ⚡, et de 07 h à 23 h à la température de confort ⚡
Mode chauffage / air conditionné
Pour changer cette fonction, il faut extraire le KRON PLUS du boîtier d'appareils.
L'appareil sort de l'usine dans le mode de CHAUFFAGE. Pour le faire passer à AIR CONDITIONNE, le elle-même de mode de fonctionnement (en haut à gauche) delt être sur le
CONDITIONNE, le sélecteur de mode de fonctionnement (en haut à gauche) doit être sur la position START. Placer le sélecteur de changement de chauffage-air conditionné (en haut à
droite) sur la position III/※ et, à l'aide du sélecteur inférieur gauche, en le tournant vers la gauche ou vers la droite, choisir HFAT (chauffage) ou GOLD (air conditionné).
Modifier programmes
Pour réaliser cette fonction, extraire le KRON PLUS du boîtier d'appareils.
Pour modifier des programmes, placer le sélecteur supérieur gauche sur PROG et, au moyen
du sélecteur supérieur droit, sélectionner le jour de la semaine à programmer ou le programme pour tous les jours de la semaine 1-7. Le chronogramme commence à s'établir
programme pour tous les jours de la semaine 1-7. Le chronogramme commence à signifier sur 00 h et l'assignation de température pour chaque heure est établie au moyen du bouton
inférieur droit, à gauche ⚡, à droite ⚡ ou pulsation éteinte (antigel) ; chaque pulsation fait
avancer d'une heure sur le chronogramme à mesure que la température requise est assignée. Une fois que la programmation du jour sélectionnée est achevée et avant de tourner
assignée. Une fois que la programmation du jour sélectionné est achevée et avant de tourner un sélecteur quelconque, appuyer sur OK pour valider. Répéter cette opération pour chaque
jour de la semaine en tournant le sélecteur supérieur droit et en sélectionnant le jour à
programmer.
Assigner des programmes
Pour réaliser cette fonction, extraire le KRON PLUS du boîtier d'appareils.
Le KRON PLUS assigne les programmes automatiquement quand il fonctionne dans le mode
normal en plaçant le selecteur sur START. - Pour établir le même programme tous les jours de la semaine, le selecteur des jours de la
- Pour d'activer le même programme tous les jours de la semaine, le selecteur des jours de la semaine supérieur droit doit être sur la position 1-7; les indicateurs de jour de la semaine
s'activent tous sauf le jour actuel.
- Pour que chaque jour soit programmé individuellement, le sélecteur de jours de la semaine doit être sur n'importe quelle position de 1 à 7 : l'indicateur du jour actuel s'active alors.
Fonctionnement OFF. éteint
Pour réaliser cette fonction, extraire le KRON PLUS du boîtier d'appareils
Si le sélecteur supérieur gauche est sur OFF, l'appareil ne d'effectue aucun allumage, ni ne permet pas de renouvées les températures. Off s'effiche à l'écran. Dans ce mode, l'appareil
permet pas de manipuler les températures. Off s'affiche à l'écran. Dans ce mode, l'appareil mesure la température ambiante mais ne réalise aucune de ses fonctions, sauf si la
température descend en dessous du niveau antigel (4 °C), auquel cas il se met en marche.
Il n'est pas nécessaire d'extraire l'appareil du boîtier
Si, dans le mode START, on appuie sur la touche OK pendant plus de 4 secondes, l'appareil entre dans le fonctionnement THERMOSTAT (sans bédège) en contrôlant toujours.
entre dans le fonctionnement THERMOSTAT (sans bédège) en contrôlant toujours la température de confort. Pour sortir de ce mode, appuyer à nouveau sur la touche OK pendant
plus de 4 secondes.
Pour réaliser cette fonction, extraire le KRON PLUS du boîtier d'appareils.
Pour relancer le chronothermostat KRON PLUS, appuyer sur RESET à l'arrière de l'appareil
à côté du logement des piles et entre les bornes de connexion. Lors du redémarrage, vérifier les données de date, heure, températures réglées et programmes sélectionnés
Blocage de clavier
Il n'est pas nécessaire d'extraire l'appareil du boîtier.
Pour éviter des manipulations non souhaitées, il est possible de bloquer le clavier dans
n'importe quel mode de fonctionnement. Pour cela, maintenir enfoncée la commande inférieure droite de réglage de la température sans déplacer la commande inférieure droite de
température pendant 3 secondes. L'indicateur de blocage (verrou fermé) s'affiche à l'écran.
Pour débloquer le clavier, réaliser la même opération pour faire disparaître l'indicateur de blocage.
Contrôle téléphonique
L'appareil dispose d'une connexion spécifique pour connecter un contrôleur téléphonique.
Quand le contrôleur ferme son circuit, le KRON PLUS passe au mode OFF et "OFF" s'affiche à l'écran en clignotant, et revient au mode dans lequel se trouve le sélecteur quand on ouvre le
Pourant en signolants, et revient du mode dans lequel de trouve le selecteur quand en cadre le contact du contrôleur. Quand le circuit du contrôleur téléphonique est fermé, le KRON PLUS
ne peut pas être programmé.
Caractéristiques techniques
Alimentation : 2 Piles alcalines LR03/AAA, 1,5 V
Pouvoir de rupture : 5 (1) A / 250
Contact : Commutateur AgNi 90/10
Durée des piles : Environ 1 an
Type d'action : 1B, 1S, 1T et 1C Programme admis : 8
Programmes admis : 0 Temps minimums programmables : 60 minutes
Temps minimum programmable : 30 minutes Précision de mesure de T : +0,5 °C
Résolution
Précision de marche : ≤ ±1.2 s/24 h à 23 °C
Actualisation température : Toutes les 60 secondes
Actualisation relais de sortie : Toutes les 60 secondes
Temps pour changer les piles : 10 minutes
Température de fonctionnement : De 0 °C à +50 °C
Régulation de T : Économie de +5 °C à +25 °C avec résolution de 0,5 °C
Confort de +
T. 1.5.4.2.1.7
Type de régulation de 1 : ON-OFF avec hystérésis de 0,2°C
Classe de protection : Il si montage correct. Type de protection : IR40 selon EN 60529 installé correctement.
Type de protection : IF 40 selon EN 00329 installé correctement Situation de pollution : 2
CHRONOGRAMMES
Chronogramme.
Indication de températures programmées selon horaire
programmées selon horaire
A016.73.56373
ORBIS TECHNOLOGÍA ELÉCTRICA, S. A.
Lérida, 61 E-28020 MADRID
