MODE D'EMPLOI TEK Orbis

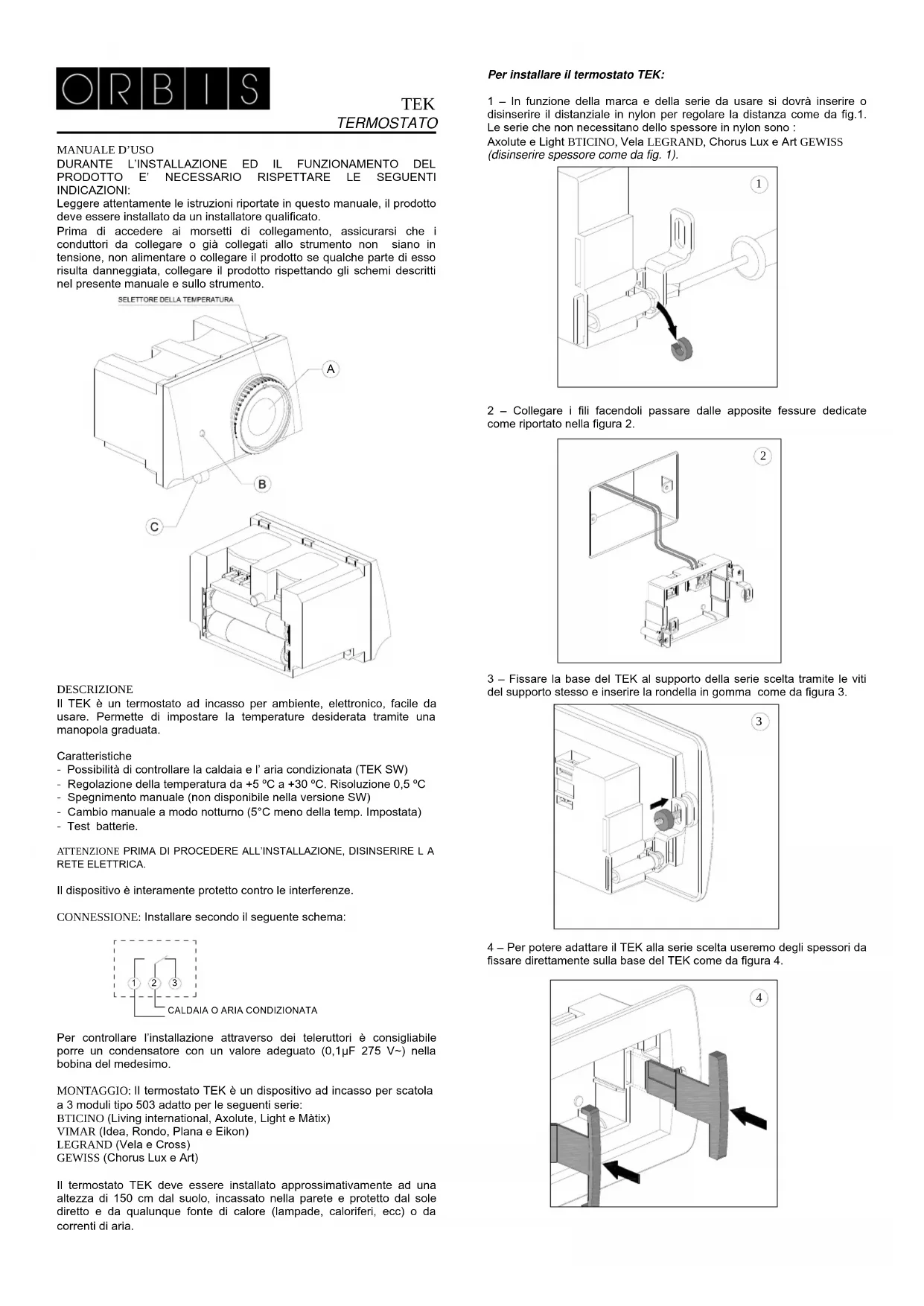

DESCRIPTION Le TEK est un thermostat électronique d’ambiance encastrable. Caractéristiques Possibilité de contrôler le chauffage ou l’air conditionné (Uniquement le modèle SW). Réglage de température de +5 ºC à +30 ºC. Possibilité d’arrêt manuel (non disponible dans le modèle SW). Changement manuel au mode nocturne (5 ºC de moins que la tº réglée). Test d’état des piles. ATTENTION : L’installation et le montage des appareils électriques doivent être effectués par un installateur agréé. Avant de procéder à la connexion, s’assurer que les conducteurs à brancher ne sont pas sous tension. L’intérieur de l’appareil est protégé contre les interférences. CONNEXION : Connecter selon le schéma suivant :

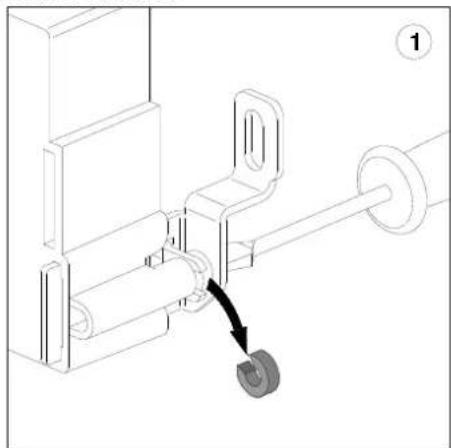

Pour contrôler une installation à travers des contacteurs il est conseillé de placer un condensateur de capacité adaptée (0,1 μF 275 V~) sur sa bobine. MONTAGE : Dispositif de contrôle électronique à montage encastré dans un boîtier d’appareils. L’appareil est dimensionné pour être installé dans un boîtier encastrable d’appareils à 3 modules. Le thermostat TEK doit être installé à une hauteur d’environ 150 cm du sol, encastré dans le mur et protégé du soleil direct et de toute source thermique (lampes, réchauds, …) ou courants d’air. Le TEK est conçu pour pouvoir être installé avec des encadrements des marques BTICINO (séries Living Internacional, Axolute, Light et Mastik), VIMAR (séries Idea, Rondo, Plana et Eikon), LEGRAND (séries Vela et Cross) et GEWISS (séries Chorus Lux et Art). Pour installer le thermostat TEK suivre la marche suivante : 1 – Selon l’encadrement à utiliser, la distance entre l’accessoire d’installation de l’encadrement et la base réglable peut varier. On règle la distance en retirant ou en laissant les séparateurs en nylon qui se trouvent sur les vis qui fixent les brides métalliques à la base réglable (desserrer la vis afin de pouvoir retirer le séparateur en nylon). Les encadrements qui ne comportent pas de séparateur en nylon sont : Séries Axolute et Light de BTICINO, série Vela de LEGRAND, et les séries Chorus Lux et Art de GEWISS.

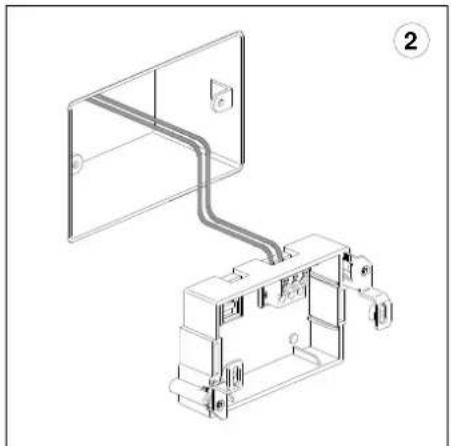

2 – Les câbles qui doivent ressortir du boîtier d’appareils sont connectés à la base réglable selon le schéma suivant :

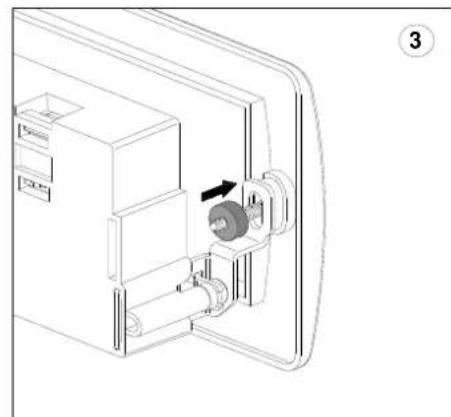

3 – La base réglable est fixée à l’accessoire de fixation de l’encadrement au moyen de deux vis serrées sur les rondelles en caoutchouc

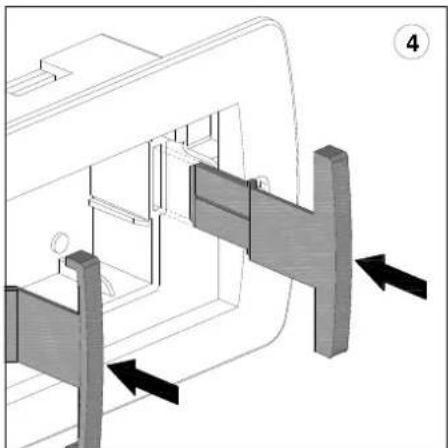

4 – Pour pouvoir ajuster le TEK à la largeur du logement de l’encadrement, qui varie selon le modèle, on utilisera les suppléments latéraux fournis. Chaque supplément porte ses séries correspondantes gravées. Choisir ceux qui conviennent et les placer dans leurs rainures de la base réglable comme le montre la figure 4.

1 23Chauffage / air conditionné

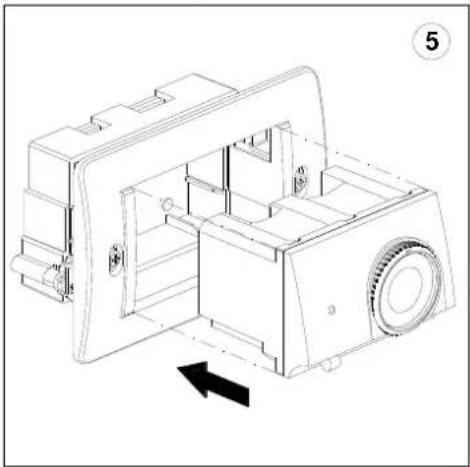

45 – Introduire l’appareil en l’assemblant avec ses connecteurs aux réglettes de la base réglable et s’assurer qu’il est monté avec fermeté.

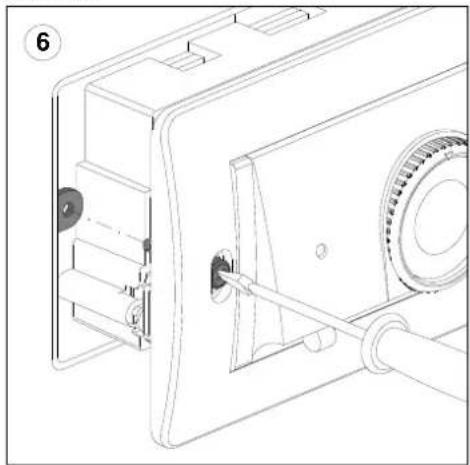

6 – Serrer les deux vis avec les rondelles en caoutchouc sur le boîtier d’appareils, en les enfonçant dans leurs trous filetés de fixation. Serrer les vis jusqu’à ce qu’elles soient fermement fixées. Ainsi, la base réglable et l’appareil seront encastrés et l’accessoire de l’encadrement s’appuiera sur le mur.

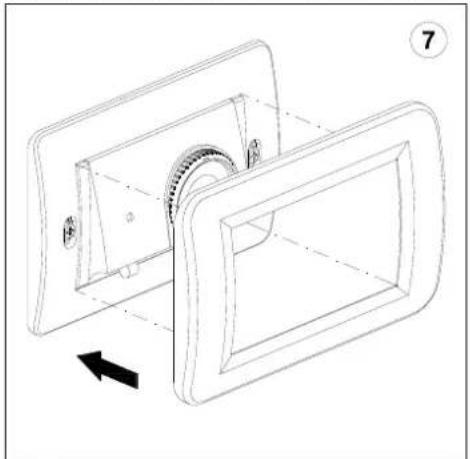

7 – Emboîter l’encadrement dans son accessoire de fixation.

MISE EN PLACE ET REMPLACEMENT DES PILES : L’appareil est alimenté par 2 piles alcalines LR03 (AAA) de 1,5 V (non incluses). Respecter la polarité indiquée dans le logement des piles. La durée approximative des piles est d’un an. Il est recommandé de mettre le sélecteur de mode de fonctionnement sur OFF avant de changer les piles. Déposer les piles usées dans un conteneur réservé à cette fin. Respecter l’environnement.

INDICATION DE LA CHARGE DES PILES

Pour contrôler l’état des piles, il suffit d’appuyer sur le bouton de vérification de charge des piles et, si la lampe s’allume, c’est que la charge des piles est correcte. Si la lampe ne s’allume pas, il faut remplacer les piles.

MODES DE FONCTIONNEMENT

Le sélecteur de modes de fonctionnement sert à choisir le type d’opération que réalisera le thermostat (il change selon les modèles). Modèle TEK - Mode ON. Allumé. Le chauffage se met en marche jusqu’à ce que la température sélectionnée soit atteinte. - Mode OFF. Éteint. L’appareil n’allumera rien. - Mode . Nocturne. Le thermostat fonctionne pour le chauffage et régule la température à 5 ºC de moins que celle marquée par le sélecteur. Modèle TEK SW - Mode . Chauffage. Le chauffage se met en marche jusqu’à ce que la température sélectionnée soit atteinte. - Mode . Air conditionné. L’air conditionné se met en marche jusqu’à ce que la température sélectionnée soit atteinte. - Mode . Nocturne. Le thermostat commande le chauffage et régule la température à 5 ºC de moins que celle marquée par le sélecteur.

Alimentation : 2 Piles alcalines LR03/AAA de 1,5 V Pouvoir de rupture : 5 (1) A /250 V~ Contact : Commuté AgNi 90/10 Durée des piles : Environ 1 an Type d’action : 1B Champ de régulation : de +5 ºC à +30 ºC Précision de la température réglée : ± 1 ºC Type de régulation : ON-OFF avec hystérésis de 2 ºC Température de fonctionnement : De 0 ºC à +50 ºC Classe de protection : II en montage correct Type de protection : IP40 selon EN 60529 installé correctement Situation de pollution : 2
