HX40DAM - Détecteur de mouvements OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements extérieur avec hyperfréquences et anti-masquage
Marque	Optex
Modèle	HX40DAM
Méthode de détection	Infrarouge passif (PIR) et hyperfréquence (MW)
Couverture PIR	12 m (40 ft) sur 85°, 94 zones
Distances limites PIR	4,0 m, 5,5 m, 9,0 m (réglables via caches de masquage)
Vitesse détectable	0,3 m/s – 1,5 m/s
Sensibilité	2,0°C (3,6°F) à 0,6 m/s
Alimentation	9,5 – 18 VDC
Consommation de courant	50 mA max. à 12 VDC
Période d'alarme	2,0 ± 1 seconde
Période de chauffe	Environ 60 secondes (LED clignote)
Sortie alarme	Contact forme C, 28 VDC, 0,2 A max.
Sortie autoprotection	Forme C, 28 VDC, 0,1 A max., active quand le capot est enlevé
Sortie problème	N.C., 28 VDC, 0,1 A max.
Entrée Aux	N.C., 28 VDC, 0,1 A max.
Indications LED	Rouge : alarme / problème ; Vert : détection PIR ; Jaune : détection hyperfréquence
Température de fonctionnement	-20 à +60 °C (-4 à +140 °F)
Humidité	95% max.
Indice d'étanchéité	IP55
Montage	Sur mur, hauteur 2,5 – 3,0 m
Rotule d'ajustement	Vertical ±20°, Horizontal ±95°
Poids	700 g (24,7 oz)
Dimensions (avec rotule et capuche)	148 mm (5,83 po) de hauteur, autres dimensions non spécifiées
Accessoires fournis	Rotule, capot, caches de masquage, vis (3 × 8 mm) × 2, vis (4 × 20 mm) × 4
Fonctions principales	Logique AND intelligente, ajustement automatique de sensibilité, analyse de végétation, anti-masquage numérique, réglage de zone PIR et hyperfréquence

FOIRE AUX QUESTIONS - HX40DAM OPTEX

Quelle est la hauteur de montage recommandée pour le HX40DAM ?

La hauteur de montage recommandée est de 2,5 à 3,0 mètres (8,2 à 10 pieds). Pour une hauteur de 2,5 m, il faut régler l'angle vertical de 1 cliquet (2,5°) vers le haut.

Comment ajuster la distance de détection du détecteur ?

Utilisez les caches de masquage fournis pour limiter la portée de détection. Trois types de caches permettent de régler la distance sur 4,0 m, 5,5 m ou 9,0 m. Ne modifiez pas l'angle du détecteur pour changer la distance.

Que signifie le clignotement de la LED rouge et verte pendant 180 secondes après la mise sous tension ?

C'est la phase de boot de l'anti-masquage. Les voyants vert et rouge clignotent 2 fois, s'éteignent 5 secondes, et la séquence se répète pendant 180 secondes. Pendant cette période, ne placez aucun objet à moins de 1 m du détecteur.

Peut-on installer deux détecteurs HX40DAM côte à côte ?

Non, il ne faut pas installer deux détecteurs HX40DAM côte à côte ou face à face. Installez-les dos à dos avec une distance minimale de 1,0 m (3,3 ft) s'ils sont sur le même mur.

Comment réaliser un test de marche ?

Placez l'interrupteur DIP 1 (LED ON/OFF) sur ON. Marchez dans la zone de détection à plus de 1,0 m du détecteur. La LED doit s'allumer 2 secondes après détection. Effectuez ce test au moins une fois par an.

Quelle est la fonction de l'interrupteur DIP 3 (ENTRÉE AUX) ?

Il permet de connecter un détecteur satellite. En position AND (par défaut), l'alarme se déclenche uniquement si les deux détecteurs détectent un intrus dans un intervalle de 60 secondes. En position OR, si l'un des deux détecte, l'alarme se déclenche.

Comment activer l'immunité aux petits animaux ?

Placez l'interrupteur DIP 2 (IMMUNITÉ PIR) sur la position IMMUNITÉ. Cela permet de réduire les fausses alarmes dans un environnement avec de petits animaux.

Quelle est la consommation électrique du HX40DAM ?

La consommation maximale est de 50 mA à 12 VDC. L'alimentation doit être de 9,5 à 18 VDC.

Le HX40DAM est-il adapté pour une utilisation extérieure ?

Oui, il a un indice d'étanchéité IP55 et une plage de température de -20 à +60°C, ce qui le rend adapté pour une installation extérieure.

Comment régler la sensibilité hyperfréquence ?

Utilisez le sélecteur de distance hyperfréquence pour choisir entre 4,0 m, 5,5 m, 9,0 m ou 12 m. Le réglage de sensibilité hyperfréquence permet d'ajuster la sensibilité (basse, moyenne, haute). Le réglage d'usine est LONGUE (12 m) et sensibilité MOYENNE.

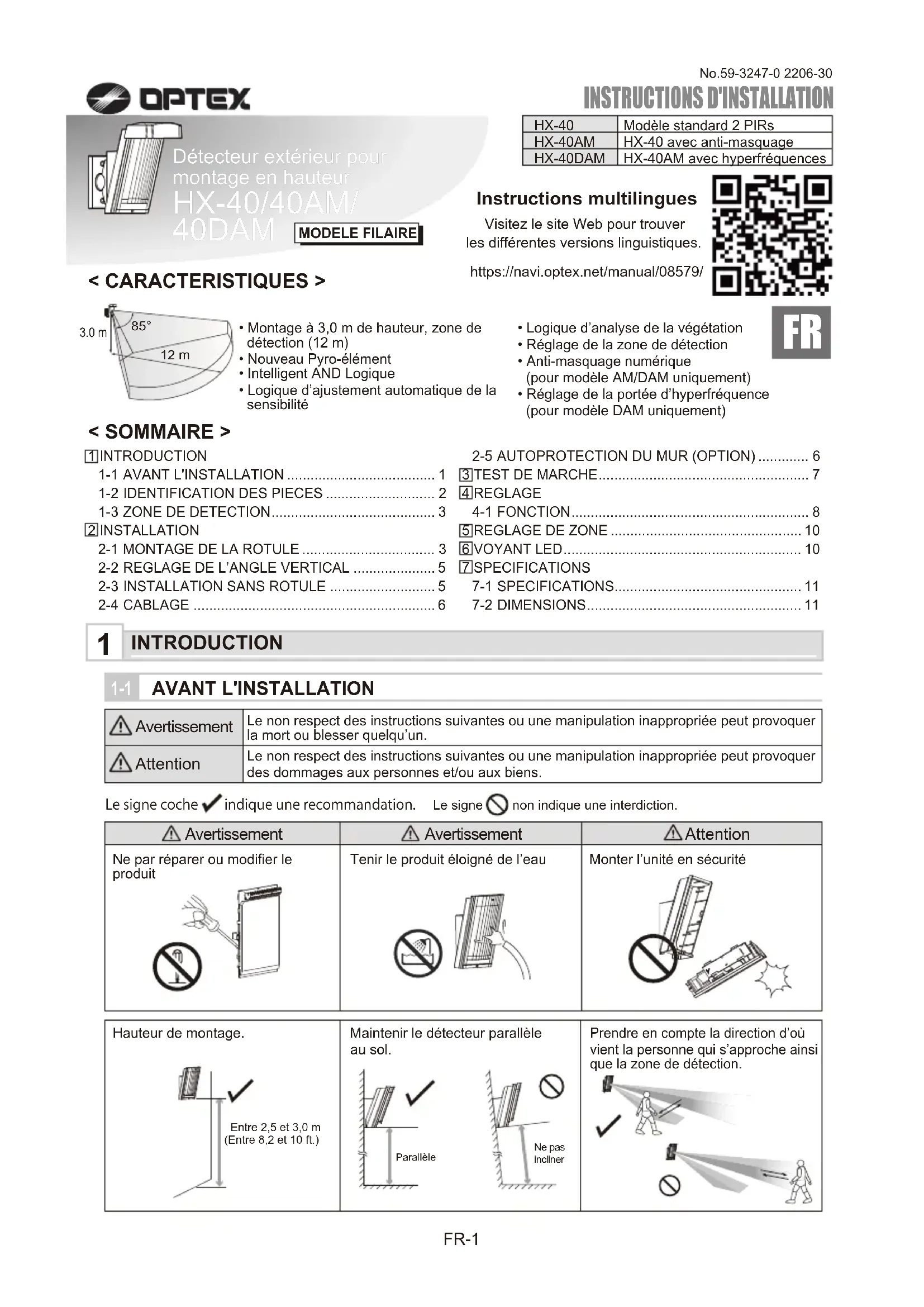

MODE D'EMPLOI HX40DAM OPTEX

Détecteur extérieur pour montage en hauteur

HX-40/40AM/

40DAM MODELE FILAIRE

HX-40	Modèle standard 2 PIRs
HX-40AM	HX-40 avec anti-masquage
HX-40DAM	HX-40AM avec hyperfréquences

Instructions multilingues

Visitez le site Web pour trouver les différentes versions linguistiques.

https://navi.optex.net/manual/08579/

• Montage à 3,0 m de hauteur, zone de détection (12 m) • Nouveau Pyro-élément • Intelligent AND Logique
• Logique d'ajustement automatique de la sensibilité
• Logique d'analyse de la végétation
• Réglage de la zone de détection
• Anti-masquage numérique (pour modèle AM/DAM uniquement)
• Réglage de la portée d'hyperfréquence (pour modèle DAM uniquement)

1-1 AVANT L'INSTALLATION.... 1 1-2 IDENTIFICATION DES PIECES 2 1-3 ZONE DE DETECTION.... 3

2-1 MONTAGE DE LA ROTULE 3 2-2 REGLAGE DE L'ANGLE VERTICAL.... 5 2-3 INSTALLATION SANS ROTULE 5 2-4 CABLAGE 6

2-5 AUTOPROTECTION DU MUR (OPTION) 6

③ TEST DE MARCHE....7 ④ REGLAGE 4-1 FONCTION....8 ⑤ REGLAGE DE ZONE....10 ⑥ VOYANT LED....10 ⑦ SPECIFICATIONS

7-1 SPECIFICATIONS.... 11 7-2 DIMENSIONS.... 11

1-1 Avant l'installation

Avertissement	Le non respect des instructions suivantes ou une manipulation inappropriée peut provoquer la mort ou blesser quelqu'un.
Attention	Le non respect des instructions suivantes ou une manipulation inappropriée peut provoquer des dommages aux personnes et/ou aux biens.

Le signe coche √ indique une recommandation. Le signe ⊙ indique une interdiction.

⚠ Avertissement	⚠ Avertissement	⚠ Attention
Ne par réparer ou modifier le produit	Tenir le produit éloigné de l'eau	Monter l'unité en sécurité

Hauteur de montage.	Maintenir le détecteur parallèle au sol.		Prendre en compte la direction d'où vient la personne qui s'approche ainsi que la zone de détection.
(2,5 et 3,0 m 8,2 et 10 ft.)

Installer le détecteur dans un emplacement ne présentant pas de cause de fausses alarmes. Par exemple:

• Lumière solaire et réflexion

- Objet balancé par le vent

Consignes pour l'installation de plusieurs détecteurs

HX-40

HX-40DAM

Ne pas installer deux détecteurs HX-40DAM côte à côte ou face à face. Les installer dos à dos en respectant une distance minimum de 1,0 m (3,3 ft.) s'ils sont fixés sur un même mur.

Plus de 1,0 m (3,3 ft.)

Moins de 1,0 m (3,3 ft.)

Base de la rotule Base Rotule Couvercle de puits Vis de fixation murale* (M4 × 35 mm) Raccord fileté (4 × 20 mm) Bornes Unité principale Capteur PIR (ne pas toucher) LED infrarouge anti-masquage (uniquement pour HX-40AM/DAM) Voyant LED Module hyperfréquences (sur modèle HX-40DAM uniquement) (Ne pas toucher) Canhe de masquage de zone Vis (3 × 10 mm) Capuche Lentille Capot Vis de blocage

Vis

Pour raccord	Pour montage au mur	Pour le capot
Vis (4 × 20 mm)	Vis (4 × 20 mm) Vis (3 × 10 mm)

*Vis de blocage attachée à la base de la rotule

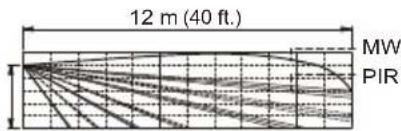

1-3 ZONE De detection

Vue de dessus

Vue de côté (Hauteur d'installation 3,0 m (10 ft.))

(Hauteur d'installation 2,5 m (8,2 ft.))

• Angle vertical : 1 cliquet (2,5°) vers le haut (Voir "Attention" au chapitre 2-2)

2 Installation

Utiliser la rotule pour une installation normale. L'appareil peut être installé directement sur le mur, sans la rotule, uniquement si les trois conditions suivantes sont réunies :

• La hauteur de montage 3 m (10 ft.). - Aucun réglage horizontal n'est nécessaire. • Le sol est plat.

2-1 Montage de la ROTULE

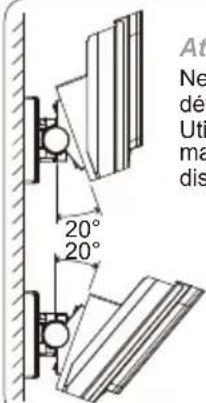

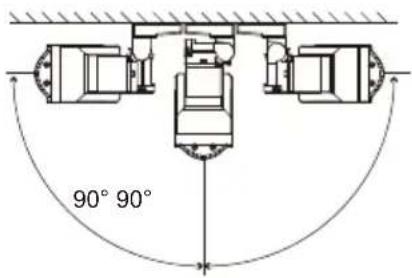

L'utilisation de la rotule permet le réglage horizontal de plus/moins 90 degrés.

Si le sol est inégal et donc non parallèle à la base de l'unité, on peut régler l'unité verticalement de plus/moins 20 degrés.

90° 90°

At Ne déi Uti ma dis 20° 20°

Attention

Ne pas modifier la distance de détection à l'aide de la rotule. Utiliser les caches de masquage pour définir la distance de détection.

1 Retirer la vis de blocage haut-bas.

2 Pousser l'appui de couvercle de puits tout droit pour retirer le couvercle de puits.

Couvercle de l'axe Pousser avec un outil adapté. par ex. un petit tournevis

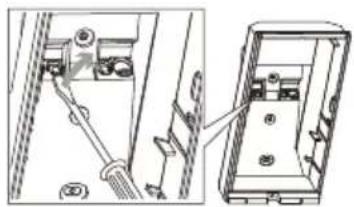

3 Desserrer la vis de réglage de deux tours.

Vis de réglage attention>>

Attention

Ne pas trop desserrer, la vis peut se séparer du bloc.

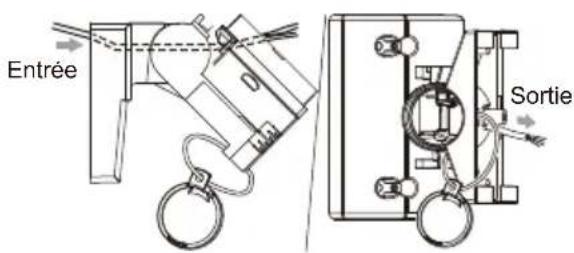

Incliner la rotule à 45° et enfiler le câble.

Entrée Sortie

6 Défoncer le pré-perçage de câble.

Pré-perçage de câble.

Serrer les vis ① et ② puis régler l'angle de la rotule (voir 2-2) avant de serrer la vis ③.

Effectuer une vérification de zone. Si un réajustement est nécessaire, desserrer la vis ③ et modifier l'angle de la rotule.

Une fois l'ajustement effectué, resserer la vis ③.

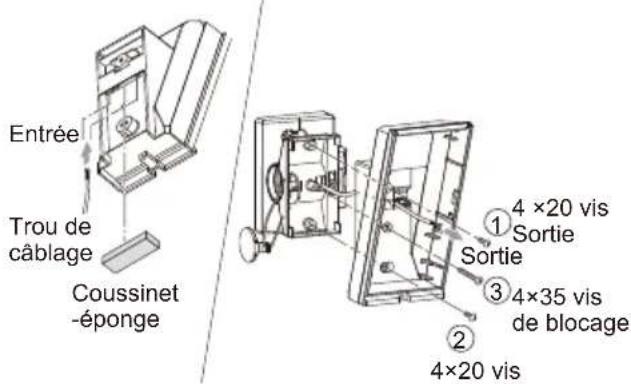

Entrée Trou de câblage Coussinet -éponge ① 4×20 vis Sortie ③ 4×35 vis de blocage ② 4×20 vis

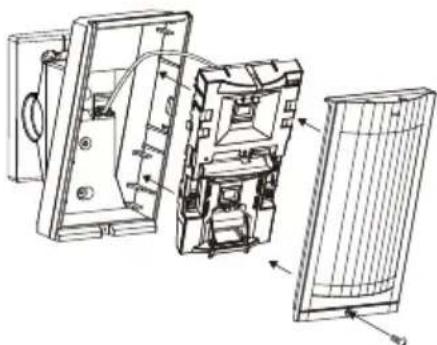

Connecter au bornier et fixer l'unité principale et la lentille à la base.

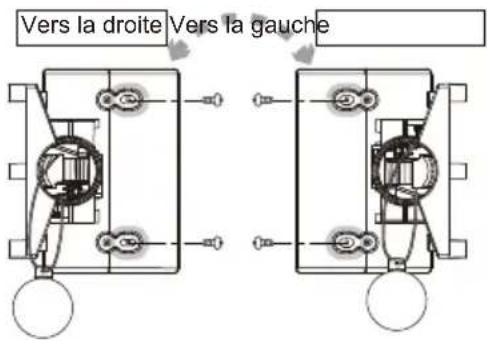

5 Déterminer la direction horizontale (gauche ou droite) du détecteur avant de fixer la rotule au mur.

Vers la droite Vers la gauche

7 Défoncer le pré-perçage de la vis de blocage pour le support.

Pré-perçage avec 4 vis taraudeuses de 20 (kit de fixation)

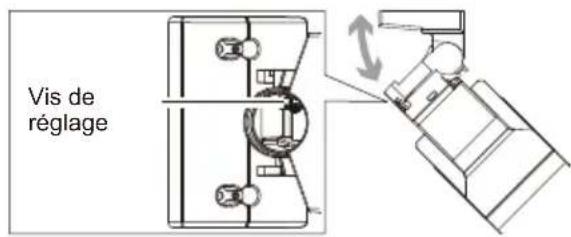

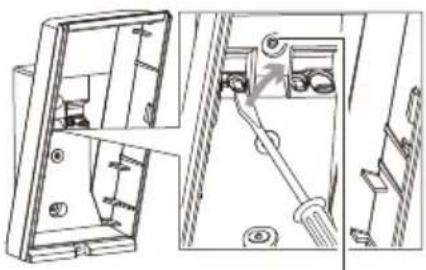

9 Serrer la vis de réglage dans le sens horaire.

Vis de réglage

11 Mettre le couvercle de puits à sa place.

2-2 Reglage de l'angle vertical

Pour obtenir une meilleure performance, installer le détecteur parallèlement au sol.

Choisir la distance de détection. Selon la distance 9,0 m/5,5 m/4,0 m, masquer les zones non utiles de la lentille à l'aide des caches de masquage.

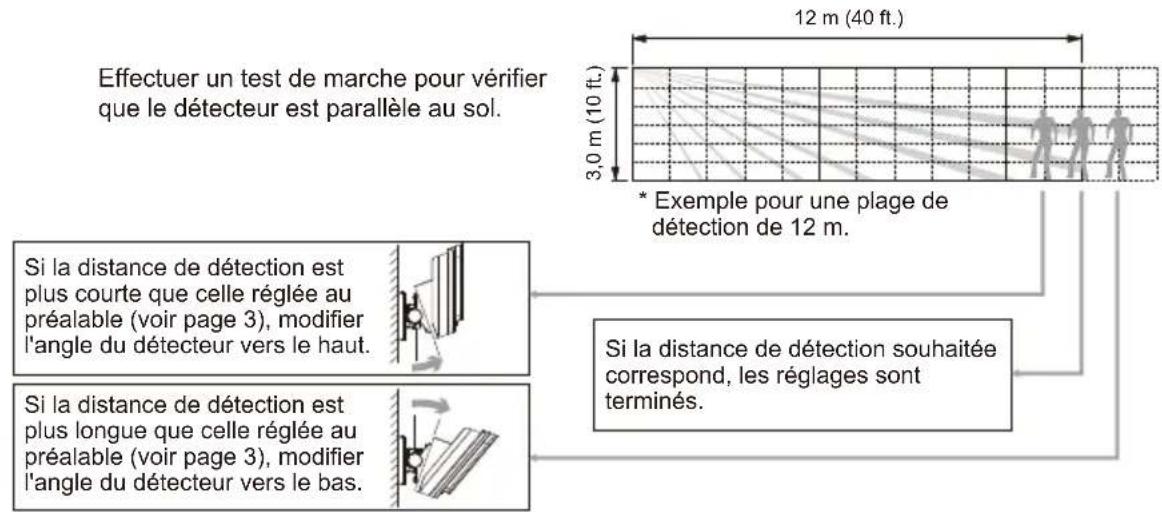

Effectuer un test de marche pour vérifier que le détecteur est parallèle au sol. Si la distance de détection est plus courte que celle réglée au préalable (voir page 3), modifier l'angle du détecteur vers le haut. Si la distance de détection est plus longue que celle réglée au préalable (voir page 3), modifier l'angle du détecteur vers le bas. * Exemple pour une plage de détection de 12 m. Si la distance de détection souhaitée correspond, les réglages sont terminés.

Attention

Si la base du détecteur est déjà parallèle au sol.

- Ne pas modifier la zone de détection en pivotant l'appareil vers le haut ou vers le bas. La zone de détection doit être réglée à l'aide des caches de masquage. Voir 2-1 pour plus d'informations.

Exemple (le sol est nivelé)

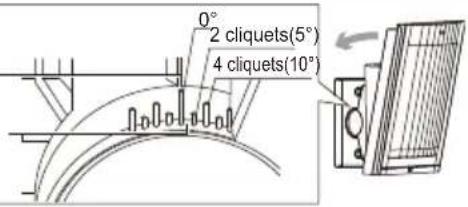

0° est le réglage correct pour une — installation à 3,0 m (10 ft.) de hauteur.

Ajuster de 1 cliquet (2,5 degrés vers le haut) pour 2,5 m (8,2 ft.) de hauteur d'installation.

0° 2 cliquets(5°) 4 cliquets(10°)

2-3 Installation sans ROTULE

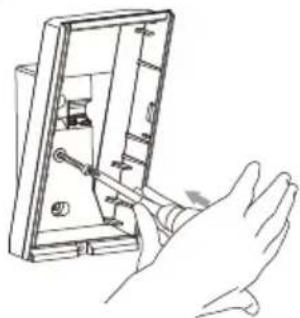

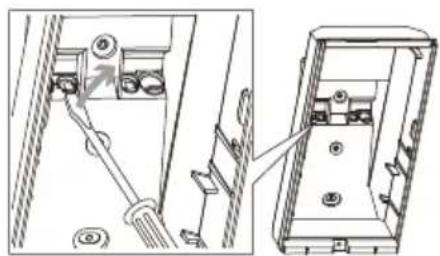

1 Déboucher le pré-perçage du câblage à l'aide d'un outil adapté, par exemple un petit tournevis.

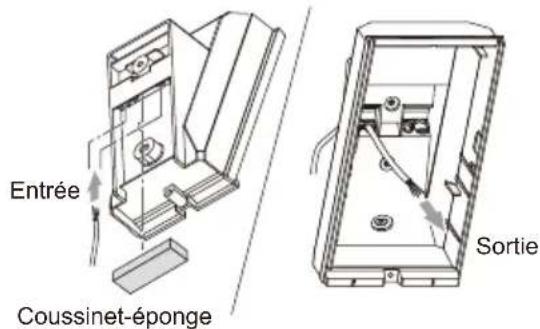

2 Tirer les câbles à travers les pré-perçages.

Entrée Coussinet-éponge Sortie

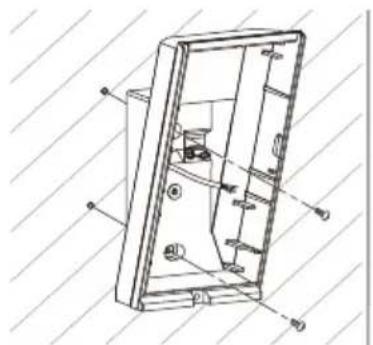

3 Fixer la base au mur.

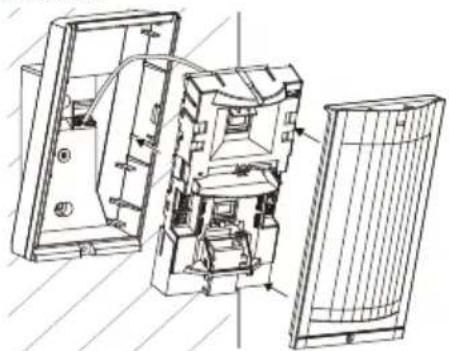

4 Installer l'unité principale après l'avoir câblé au bornier.

Les câbles d'alimentation ne doivent pas dépasser les longueurs suivantes :

Unité : mètre (pied)

Épaisseur de fil	HX-40 HX-40AM HX-40DAM
	12 V 14 V	12 V 14 V 12 V 14 V
AWG22 (0,33 mm2)	160(520)	360(1180)	140(460)	310(1020)	120(390)	250(820)
AWG20 (0,52 mm2)	260(850)	560(1840)	230(750)	490(1610)	180(590)	390(1280)
AWG18 (0,83 mm2)	410(1350)	900(2950)	360(1180)	780(2560)	290(950)	630(2070)

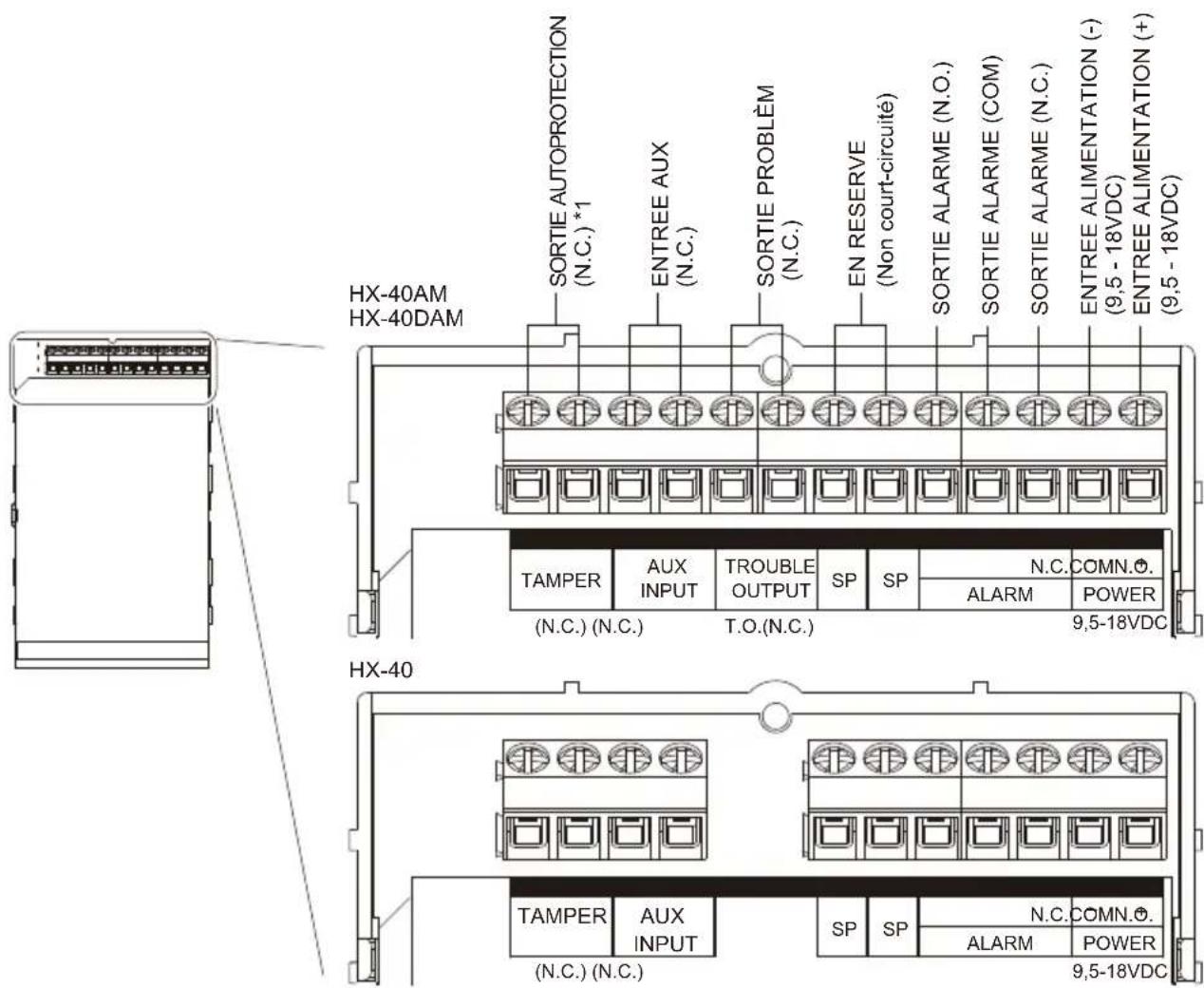

HX-40AM HX-40DAM SORTIE AUTOPROTECTION (N.C.) *1 ENTREE AUX (N.C.) SORTIE PROBLEM (N.C.) EN RESERVE (Non court-circuité) SORTIE ALARME (N.O.) SORTIE ALARME (COM) SORTIE ALARME (N.C.) ENTREE ALIMENTATION (-) (9,5 - 18VDC) ENTREE ALIMENTATION (+) (9,5 - 18VDC) TAMPER AUX INPUT TROUBLE OUTPUT SP SP N.C. COMN.Θ. ALARM POWER (N.C.) (N.C.) T.O.(N.C.) 9,5-18VDC HX-40 TAMPER AUX INPUT SP SP N.C. COMN.Θ. ALARM POWER (N.C.) (N.C.) 9,5-18VDC

*1: Bornes AUTOPROTECTION à raccorder à une boucle de supervision de 24 heures.

2-5 Autoprotection du MUR (OPTION)

Un commutateur magnétique peut être monté pour l'autoprotection du mur.

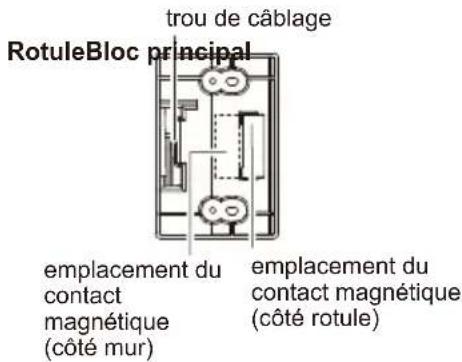

Un espace pour l'installation du commutateur magnétique universel est disponible au dos de l'unité principale et de la rotule. Taille maximum d'un commutateur magnétique universel utilisable : D 9 x W 40 x H 9 mm (D 0.35 x W 1.57 x H 0.35 inches) Le commutateur magnétique n'est pas fourni.

emplacement du contact magnétique (côté mur) emplacement du contact magnétique (côté rotule)

trou de câblage RotuleBloc principal emplacement du contact magnétique (côté mur) emplacement du contact magnétique (côté rotule)

Installation

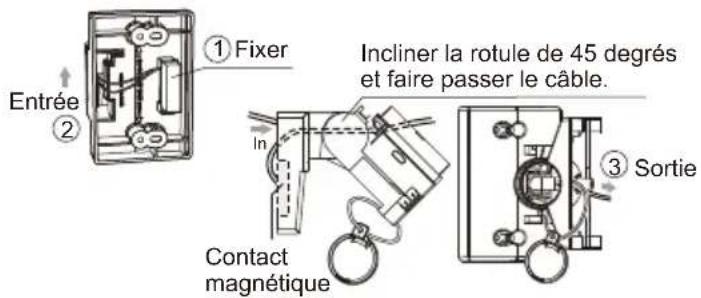

1 Installer le commutateur magnétique (côté mur) au mur. Se servir du modèle d'emplacement présent au dos de l'emballage du produit pour déterminer l'emplacement de l'installation.

2 Déboucher le pré-perçage du câblage à l'aide d'un outil adapté, par exemple un petit tournevis.

3 Installer l'autre moitié du contact magnétique au dos du bloc principal ou de la rotule. Faire passer les câbles à travers les pré-perçages.

Sans utilisation de la rotule

① Fixer ② Entrée ③ Sortie ④ Coussinet-éponge

Avec utilisation de la rotule

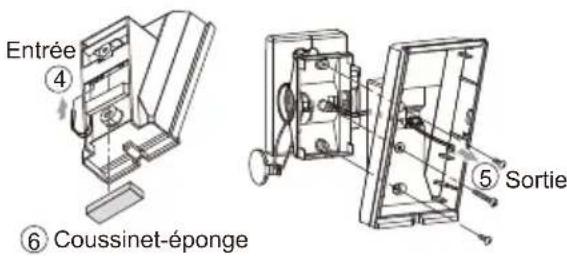

Entrée ① Fixer In Contact magnétique Incliner la rotule de 45 degrés et faire passer le câble. ③ Sortie

Entrée ④ ⑥ Coussinet-éponge ⑤ Sortie

4 Installer la rotule et le bloc principal au mur.

5 Raccorder le contact magnétique au bornier d'autoprotection du bloc principal.

3 TEST de MARCHE

1 Positionner l'interrupteur DIP 1 (LED ON/OFF) sur ON.

Remarque : L'interrupteur est en position "ON" par défaut.

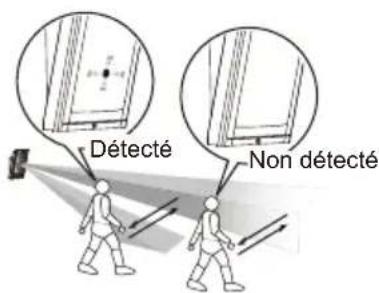

2 Vérifier qu'un objet est détecté dans la zone de détection testée. L'installation est réussie si la LED s'allume 2 secondes après qu'une personne marche dans la zone de détection.

Décteté Non détecté

3 Si la LED ne nécessite pas d'être allumée en permanence, positionner l'interrupteur DIP 1 (LED ON/OFF) sur OFF.

• Pour le test de marche, se placer à plus de 1,0 m (3,3 ft.) du détecteur.
• Exécuter un test de marche au moins une fois par an.

4-1 Fonction

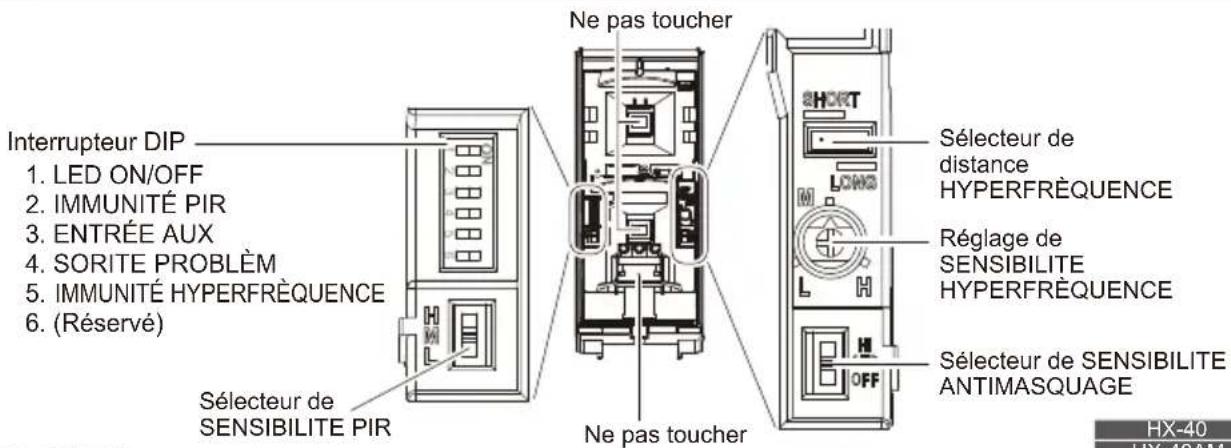

Interrupteur DIP 1. LED ON/OFF 2. IMMUNITÉ PIR 3. ENTRÉE AUX 4. SORITE PROBLÈM 5. IMMUNITÉ HYPERFRIQUENCE 6. (Réservé) Sélecteur de SENSIBILITE PIR Ne pas toucher Ne pas toucher SÉLECTEUR DE distance HYPERFRIQUENCE Réglage de SENSIBILITE HYPERFRIQUENCE SÉLECTEUR DE SENSIBILITE ANTIMASQUAGE HX-40 LHX 40AM

- LED ON/OFF Commutateur DIP 1

POSITION FONCTION
ON(d'usine par défaut)	Le voyant s'allume en cas de détection.
OFF	Le voyant ne s'allume pas en cas de détection.

-IMMUNITÉ PIR : Commutateur DIP 2

POSITION FONCTION
STD(d'usine par défaut)	La fonction d'immunité n'est pas activée.
IMMUNITÉ	La fonction d'immunité est activée. À utiliser dans un environnement hostile (ex. présence de petits animaux).

Commutateur DIP 3

En raccordant une unité satellite (autre détecteur), vous pouvez étendre la zone de détection et corriger les alarmes intempestives. Vous pouvez également utiliser tout autre système d'alarme sans contact (NC), dont les

POSITION FONCTION
AND(d'usine par défaut)	Lorsque les deux détecteurs, principal et satellite, détecte la présence d'un intrus, l'alarme se déclenche. Régler sur cette position si un détecteur satellite n'est pas raccordé.
OR	Si l'un des deux détecteurs, principal ou satellite, détecte la présence d'un intrus l'alarme se déclenche.

Remarque

• L'alarme s'enclenche uniquement si les deux unités s'activent au cours d'une durée de 60 secondes. - En cas du mode OK, l'alarme reste déclenchée, si le deuxième détecteur n'est pas présent.

SORTIE problème

Commutateur DIP 4

La sortie problème est utilisée pour le signal anti-masquage. Quand un objet est placé près de la lentille, pour une durée de plus de 180 sec., le circuit infrarouge Anti-Masquage se déclenche et génère un signal de problème.

POSITION FONCTION
ON(d'usine par défaut)	Le signal d'anti-masquage est issu de la borne de sortie « Problèm ».
OFF	Le signal est issu des deux bornes de sortie « Problèm » et « Alarme ».

Remarque

Utiliser cette position si une borne d'entrée de problème n'est pas raccordée au panneau de contrôle.

STD←IMMUNITÉ

POSITION FONCTION
STD(d'usine par défaut)	La fonction IMMUNITE HYPERFREQUENCE n'est pas activée.
IMMUNITÉ	La fonction IMMUNITE HYPERFREQUENCE est activée.A utiliser cette position dans un environnement difficile (e.g. ondulation des végétaux)

-selecteur de distance/reglage sensibilite hyperfrequence

SELECTEUR DE

DISTANCE /REGLAGE

SENSIBILITE

HX=10

HX-40DAM

Réglage de zone PIR		Zone de détection(vue de côté)	Sélecteur de distance hyperfréquence	Réglage sensibilité hyperfréquenc
12 m(40 ft.)			LONGUE	MOYENNE
Réglage d'usine par défaut
9,0 m(30 ft.)			BASSE	HAUTE
5,5 m(18 ft.)			BASSE	MOYENNE
4,0 m(13 ft.)			BASSE

-sensibilite PIR

Sélecteur de SENSIBILITE PIR

HX-40

HX-40AM

HX-40DAM

POSITION FONCTION
HAUTE	Sensibilité élevée
MOYENNE(d'usine par défaut)	Sensibilité moyenne
BASSE	Sensibilité basse

-sensibilite anti-masquage

Sélecteur de SENSIBILITE ANTI-MASQUAGE

X-40AM

HX-40DAM

POSITION FONCTION
HAUTE	Sensibilité élevée
STD(d'usine par défaut)	Sensibilité normale
OFF	Désactivé

Attention>>

Après avoir fermé le couvercle, ne laisser aucun objet à moins de 1,0 m (3,3 ft.) de l'unité.

Réglage de la distance de détection

Pour limiter la portée de détection, appliquer le cache de masquage approprié. Il y a trois types de caches différents.

Exemple de masquage de la zone n°5 et n°6.

Clignote Lumière OFF

-HX-40/40AM

CONDITION DU DETECTEUR		INDICATEUR LED (ROUGE UNIQUEMENT)
Période de chauffe		Clignote pendant environ 60 secondes.
Alarme		Lumière pendant 2 secondes.
Sortie problèm	Boot de l'Anti-Masquage(Démarrage Anti-Masquage)	Clignote 2 fois, s'éteint pendant 5 s puis la séquence se répète pendant 180 s.
	Détection de masquage	Clignote 3 fois, s'éteint pendant 3 s et la séquence se répète

-HX-40DAM

CONDITION DU DETECTEUR		INDICATEUR LED
Période de chauffe		Clignote pendant environ 60 secondes.
Alarme		Rouge lumière pendant 2 secondes.
Détection PIR		Vert lumière pendant 2 secondes.
Détection hyperfréquence		Jaune lumière pendant 2 secondes.
Sortie problèm	Boot de l'Anti-Masquage(Démarrage Anti-Masquage)	Les voyants vert et rouge clignotent 2 fois, s'éteignent pendant 5 s et la séquence se répète pendant 180 s.
	Détection de masquage	Les voyants vert et rouge clignotent 3 fois, s'éteignent pendant 3 s et la séquence se répète.

7-1 Specifications

Modèle			HX-40DAMMA04-XH04-XH
Méthode de détection	Infrarouge passif		Infrarouge passif et hyperfréquence
Couverture PIR	12 m (40 ft.) sur 85° / 94 zones
Distances limites PIR	4,0 m, 5,5 m, 9,0 m (13 ft., 18 ft. 30 ft.)
Vitesse détectable	0,3 m/s – 1,5 m/s (1 ft./s – 5 ft./s)
Sensibilité	2,0°C (3,6°F) (à 0,6 m/s)
Alimentation	9,5 – 18 VDC
Consommation de courant	35 mA (max.) à 12 VDC	40 mA (max.) à 12 VDC	50 mA (max.) à 12 VDC
Période d’alarme	2,0 ±1 sec.
Période de chauff	Approx. 60 sec. (la LED clignote)
Sortie alarme	Contact forme C 28 VDC 0,2A (max.)
Sortie autoprotection	Form C. 28 VDC, 0,1 A (max.), active quand le capot est enlevé.
Sortie problèm		N.C. 28 VDC, 0,1 A (max.)–
Entrée Aux	N.C. 28 VDC, 0,1 A (max.)
Indications LED	Rouge : démarrage, mode alarme	Rouge : démarrage, mode alarme, problèm	Rouge : démarrage, mode alarme, problèmVert : démarrage, détection PIR, problèmJaune : démarrage, détection hyperfréquence (MW)
Température de fonctionnement	-20 – +60°C (-4 – +140°F)
Humidité	95% max.
Etanche	IP55
Montage	Sur mur
Hauteur de montage	2,5 – 3,0 m (8,2 – 10 ft.)
Rotule d’ajustement	Vertical: ±20° Horizontal: ±95°
Poids	600 g (21,2 oz.) 700 g (24,7 oz.)
Accessoires	Rotule, capot, cache de masquage, vis (3 × 8 mm) × 2, vis (4 × 20 mm) × 4

* Les spécifications et le design peuvent être modifiés sans préavis.

7-2 Dimensions

Avec la rotule et capuche

Sans la rotule et capuche

148 (5,83)

www.optex-europe.com/fr
