LX402 - Détecteur de mouvements OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements infrarouge passif extérieur
Marque	Optex
Modèle	LX402
Principe de détection	Infrarouge passif
Couverture	Grand angle 120° (15 m x 15 m)
Nombre de zones	Multi-niveaux : 40 ; Petits animaux : 18
Hauteur d'installation	Multi-niveaux : 2,5 m ; Petits animaux : 1,2 – 1,5 m
Vitesse détectable	0,3 à 1,0 m/s
Sensibilité	3 positions : Haute, Moyenne, Basse
Compteur d'impulsions	Test (1 impulsion) ou 2 impulsions (20 ± 5 s)
Mode Jour/Nuit	Réglable de 10 à 100 000 lux
Sortie d'alarme	NO/NF, 28 VDC, 0,2 A max
Autoprotection	NF (ouvert avec capot retiré)
Durée d'alarme	2,0 ± 1 seconde
Préchauffage	Environ 1 minute
Alimentation	10,8 – 13,2 VDC
Consommation	25 mA max
Plage de température	-20 °C à +50 °C
Humidité	95 % max
Indice de protection	IP54
Poids	170 g
Accessoires fournis	Masquage de zones, vis de fixation, mousse de protection

FOIRE AUX QUESTIONS - LX402 OPTEX

Quelle est la portée de détection du LX402 ?

Le LX402 couvre une zone de 15 m x 15 m avec un angle de 120°. Il existe également une version longue portée (LX802N) pour 24 m x 2 m.

Comment éviter les fausses alarmes dues aux animaux ?

Utilisez le sélecteur de couverture Petits animaux en déplaçant le circuit imprimé et en retournant le miroir. Vous pouvez aussi ajuster la sensibilité (H/M/L) et le compteur d'impulsions sur 2 pour ignorer les perturbations brèves.

Peut-on installer le détecteur en extérieur ?

Oui, le LX402 est conçu pour l'extérieur avec un indice IP54 et une température de fonctionnement de -20 °C à +50 °C. Son double blindage breveté résiste au rayonnement solaire direct (>50 000 lux).

Quelle alimentation est requise ?

Le détecteur fonctionne en 10,8 – 13,2 VDC avec une consommation maximale de 25 mA. Il est compatible avec la plupart des centrales d'alarme.

Comment régler le mode jour/nuit ?

Le mode jour/nuit se règle via un potentiomètre intégré. Il s'adapte à la luminosité ambiante de 10 à 100 000 lux pour éviter les déclenchements intempestifs.

Que signifie le voyant LED ?

La LED s'allume pendant la détection pour indiquer une alarme. Elle peut être désactivée si nécessaire (non spécifié dans la notice).

Comment masquer certaines zones de détection ?

Le LX402 est livré avec des caches de masquage pour bloquer les faisceaux indésirables. Il suffit de les positionner sur la lentille.

Quel type de sortie d'alarme ?

La sortie est un relais NO/NF (Normalement Ouvert / Normalement Fermé) capable de commuter du 28 VDC à 0,2 A max.

Comment brancher le détecteur à une centrale ?

Utilisez les borniers internes : alimentation (+12V, GND), sortie alarme (NO/NF) et autoprotection (NF). Deux passages de câbles facilitent le câblage.

Quelle est la hauteur d'installation recommandée ?

Pour la couverture multi-niveaux, installez à 2,5 m. Pour la couverture petits animaux, installez entre 1,2 et 1,5 m.

MODE D'EMPLOI LX402 OPTEX

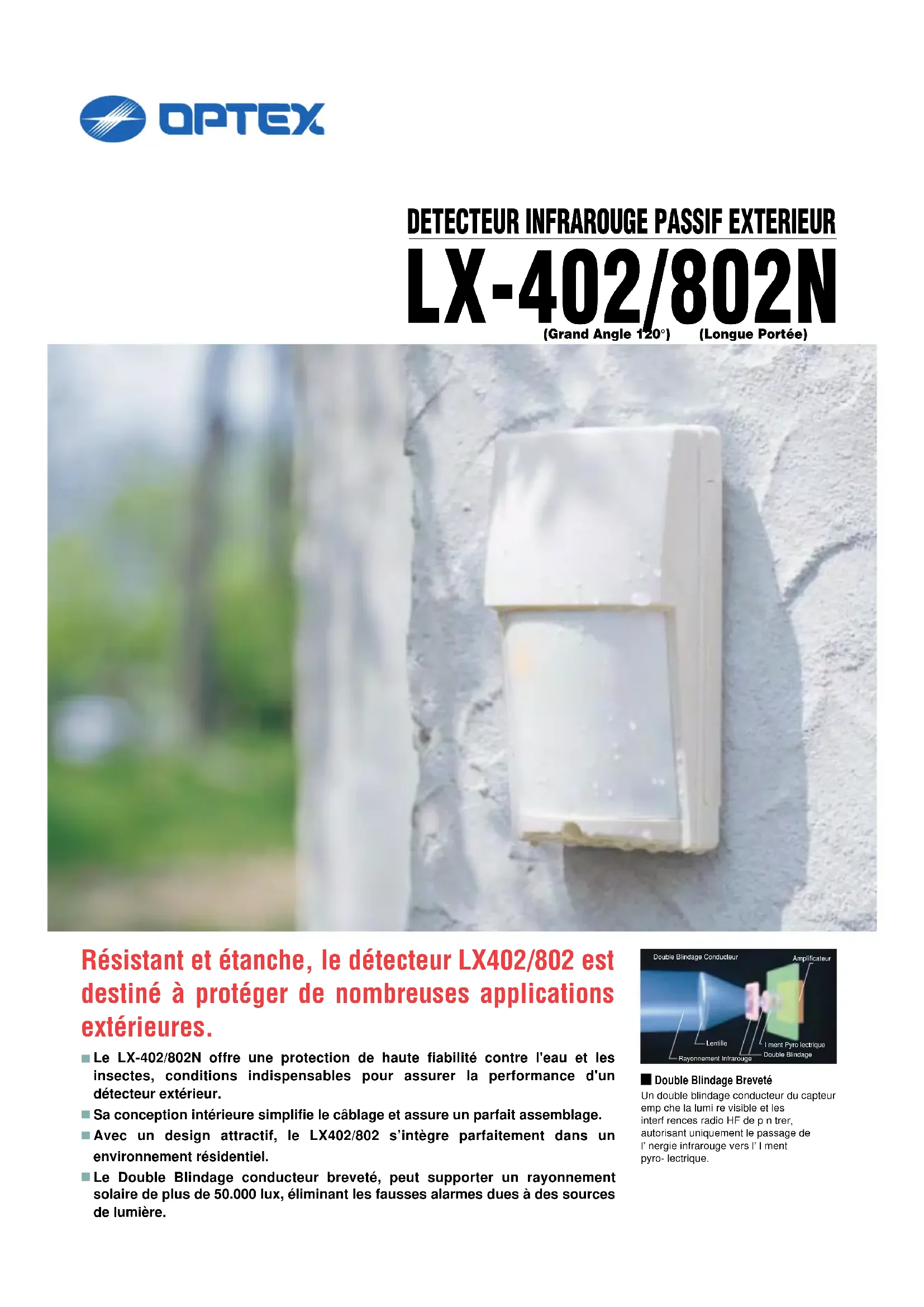

LX-402/802N

(Grand Angle 120°) (Longue Portée)

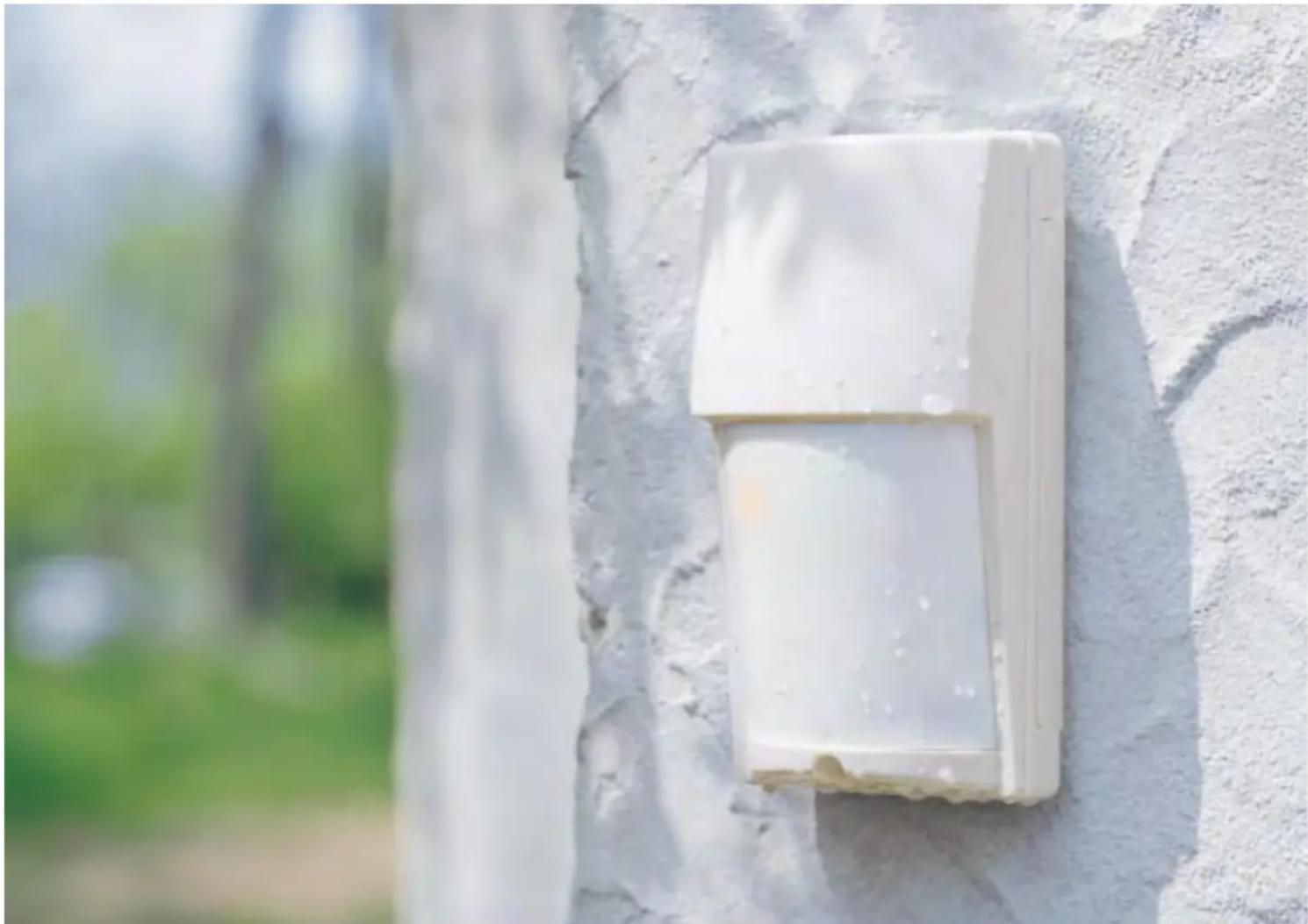

Résistant et étanche, le détecteur lx402/802 est destiné à protéger de nombreuses applications extérieures.

Le LX-402/802N offre une protection de haute fiabilité contre l'eau et les insectes, conditions indispensables pour assurer la performance d'un détecteur extérieur. Sa conception intérieure simplifie le câblage et assure un parfait assemblage. Avec un design attractif, le LX402/802 s'intègre parfaitement dans un environnement résidentiel. Le Double Blindage Breveté peut supporter un rayonnement solaire de plus de 50.000 lux, éliminant les fausses alarmes dues à des sources de lumière.

Double Blindage Conducteur Lentille Rayonnement Infrarouge I ment Pyro lectrique Double Blindage Amplificateur

Double blindage breveté

Un double blindage conducteur du capteur empêche la lumière visible et les interférences radio HF de pénétrer, autorisant uniquement le passage de l'énergie infrarouge vers l'élément pyro-lectrique.

LX-402/802N

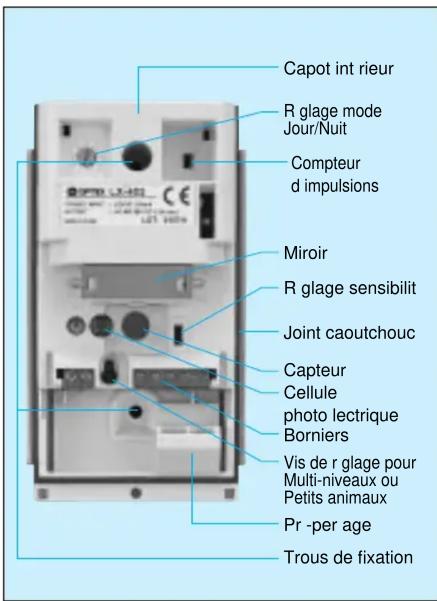

Capot int rieur R glage mode Jour/Nuit Compteur d impulsions Miroir R glage sensibilit Joint caoutchouc Capteur Cellule photo lectrique Borniers Vis de r glage pour Multi-niveaux ou Petits animaux Pr -per age Trous de fixation

CARACTÉRISTIQUES TECHNIQUES

Modèle		LX-402	LX-802N
Principe de détection		Infrarouge passif
Couverture		Grand Angle 120°15mx15m	Longue portée24mx2m
Nombre de zones	Multi-niveaux	40	12
	Petits animaux	18	4
Hauteur d'installation	Multi-niveaux	2.5m/sec.
	Petits animaux	1.2 – 1.5 m/sec
Vitesse détectable		0.3 à 1.0 m/sec
Sensibilité		Sélection 3 positions (H,M,L)
Voyant LED		LED allumée pendant la détection
Durée d'alarme		2.0 +/- 1 seconde
Sortie d'alarme		NO-NF 28VDC 0.2A maxi
Autoprotection		NF (ouvert avec capot retiré)
Compteur d'impulsions		2 (20+/- 5 sec) ou TEST (1 impulsion)
Mode Jour/Nuit		Environ 10 à 100.000 lux
Préchauffage		Environ 1 minute
Alimentation		10.8 – 13.2 VDC
Consommation		25mA maxi
Installation		Murale (intérieur/extérieur)
Température		-20°C à +50°C
Humidité		95% maxi
Poids		170 grammes	190 grammes
IP		IP 54
Accessoires		Masquage de zones (LX-402 uniquement),vis de fixation, mousse de protection

Caractéristiques et présentation pouvant être modifiées sans préavis.

NOTE: Cet ensemble est conçu pour détecter l'intrusion et commander une centrale d'alarme. Constituant seulement un des éléments d'un système d'alarme complet, constructeur ne peut être tenu pour responsable en cas de vol ou d'effraction.

HAUTE Qualite de detection

■ Sélection des zones de détection (Multi-niveaux ou pour petits animaux)

Le choix de la couverture Multi-niveaux ou Petits Animaux se fait en déplaçant le circuit imprimé et en retournant le miroir. Le choix de la couverture permet de s'adapter aux conditions du site.

■ Masquage de zones (LX-402 uniquement)

Les faisceaux de détection indésirables peuvent facilement être masqués par les caches fournis.

Sélecteur de sensibilité (haut, moyen, faible)

Compteur d'impulsions réglable (test ou 2)

Le mode test est sélectionné lors des essais ou pour une utilisation dans des environnements extrêmement stables.

Mode Jour/Nuit

Réglage du mode Jour/Nuit selon la luminosité ambiante.

Relais NO/NF

Installation RAPIDE et AISEE

Câblage aisé

Le LX-402/802N est doté de 2 passages de câbles, facilitant l'installation avec 1 câble par trou.

En plus du câblage simplifié, l'utilisation du joint en mousse assure un meilleur assemblage que sur des produits classiques.

Applications

■ Activation de caméra, éclairage, sirène, etc.

Le long des clôtures, garage/parking, porte de service, etc.

CA-1W Rotule murale orientable

Horizontalement : + / - 45°

Verticalement : de 0 à 20° (vers le bas)

CA-2C Rotule plafond orientable

Horizontalement : + / - 45°

Verticalement : de 0 à 20° (vers le bas)

ZONES De detection

VUE DE DESSUS

69480 Ambérieux d'Azergues

:04.37.55.50.50

04.37.55.50.59

http://www.optex-security.com
