Type de produit	Détecteur de mouvements infrarouge passif (PIR) avec option hyperfréquence
Marque	Optex
Modèle	VXIR
Méthode de détection	Infrarouge passif PIR (modèles VXIR) / Double technologie PIR + Hyperfréquence (modèles VXI-DAM/RDAM)
Portée de détection PIR	12 m (40 ft) à 90° d'angle, 16 zones
Limite de distance réglable	12 m / 8,5 m / 6,0 m / 3,5 m (4 positions)
Vitesse de cible détectable	0,3 à 1,5 m/s
Sensibilité	2,0 °C (3,6 °F) à 0,6 m/s
Alimentation	Piles lithium 3 V (modèles R) ou 9,5-18 V DC (modèles filaires)
Consommation (veille)	9 μA (modèles R) / 20 mA (modèles filaires à 12 V)
Période d'alarme	2,0 secondes
Sortie d'alarme	N.C. / N.O., 28 V DC, 0,1 A max (modèles filaires) ; semi-conducteur 10 V DC, 0,01 A (modèles R)
Autoprotection	Contact N.C. couvercle (28 V DC, 0,1 A max)
Indicateur LED	Rouge : chauffe, alarme, détection de masquage (modèles AM) ; Jaune : détection hyperfréquence
Température de fonctionnement	-20 à +60 °C (modèles R) ; -30 à +60 °C (modèles filaires)
Humidité	95 % max
Indice de protection	IP55
Montage	Mur ou poteau, extérieur ou intérieur
Hauteur de montage recommandée	0,8 à 1,2 m
Poids	600 g (modèles avec piles) / 500 g (modèles filaires)
Dimensions (sans boîtier arrière)	Environ 120 x 70 x 50 mm (estimation)
Accessoires fournis	Vis 4×20 mm (×2), câble, éponges de câblage (×3), joint de masquage (×2)
Matériau du boîtier	ASA résistant aux UV
Caractéristiques spéciales	Analyse numérique SMDA, double blindage RF, joints de masquage amovibles, test de marche LED
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Autoprotection anti-ouverture, immunité RF 10 V/m
Pièces détachées disponibles	Joints de masquage, support T, boîte à piles (RBB-01), modules EOL, plaques de montage
Réparabilité	Remplacement des piles possible ; pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - VXIR OPTEX

Quelle est la portée de détection du VXIR ?

La portée maximale est de 12 mètres avec un angle de détection de 90°. Vous pouvez régler la distance sur 4 niveaux : 12 m, 8,5 m, 6 m ou 3,5 m.

Comment installer le détecteur VXIR ?

Montez le détecteur sur un mur ou un poteau à une hauteur de 0,8 à 1,2 m. Utilisez les vis fournies et assurez-vous que le champ de détection est dégagé. Pour les modèles avec piles, insérez les piles lithium CR123 ou CR2 dans le compartiment.

Quelle est la durée de vie des piles ?

Avec une pile CR123 (3 V, 1300 mAh), la durée de vie est d'environ 6 ans pour le modèle VXIR-R, et 4 ans pour le modèle VXIR-RDAM (double technologie). Ces chiffres sont basés sur une utilisation standard avec LED éteinte et mode économie d'énergie activé.

Puis-je utiliser le VXIR sans piles ?

Oui, les modèles filaires (VXI-ST, VXI-AM, VXI-DAM) fonctionnent sur 9,5 à 18 V DC. Les modèles avec piles (VXIR-R, VXIR-RAM, VXIR-RDAM) peuvent également être alimentés par une source externe via le bornier.

Comment régler la sensibilité et la zone de détection ?

Utilisez les joints de masquage fournis pour limiter le champ de détection. La distance de détection se règle via le commutateur à 4 positions. La sensibilité peut être ajustée via un potentiomètre interne (voir le manuel).

Que signifie le clignotement de la LED rouge ?

La LED rouge clignote pendant la période de chauffe (environ 60 secondes) après la mise sous tension. En fonctionnement normal, elle s'allume lors d'une alarme ou d'une détection de masquage (sur les modèles AM).

Le VXIR est-il résistant aux intempéries ?

Oui, il possède une protection IP55 et un boîtier en ASA résistant aux UV. Il peut être installé en extérieur, mais évitez une exposition directe et prolongée à l'eau sous pression.

Comment tester le détecteur après installation ?

Activez le mode Test de marche en positionnant le cavalier LED sur ON. Marchez dans la zone de détection : la LED rouge s'allume à chaque détection. Après le test, remettez le cavalier sur OFF pour économiser les piles.

Puis-je connecter plusieurs détecteurs VXIR ensemble ?

Oui, vous pouvez utiliser le support T optionnel pour assembler deux détecteurs afin de couvrir un champ de 180°. Attention : ne pas combiner deux détecteurs hyperfréquence (DAM) pour éviter les interférences.

Que faire si le détecteur ne détecte plus correctement ?

Vérifiez que la lentille est propre et non obstruée. Assurez-vous que les piles sont chargées ou que l'alimentation est stable. Essayez de réinitialiser l'appareil en coupant l'alimentation pendant 10 secondes. Si le problème persiste, consultez la notice complète.

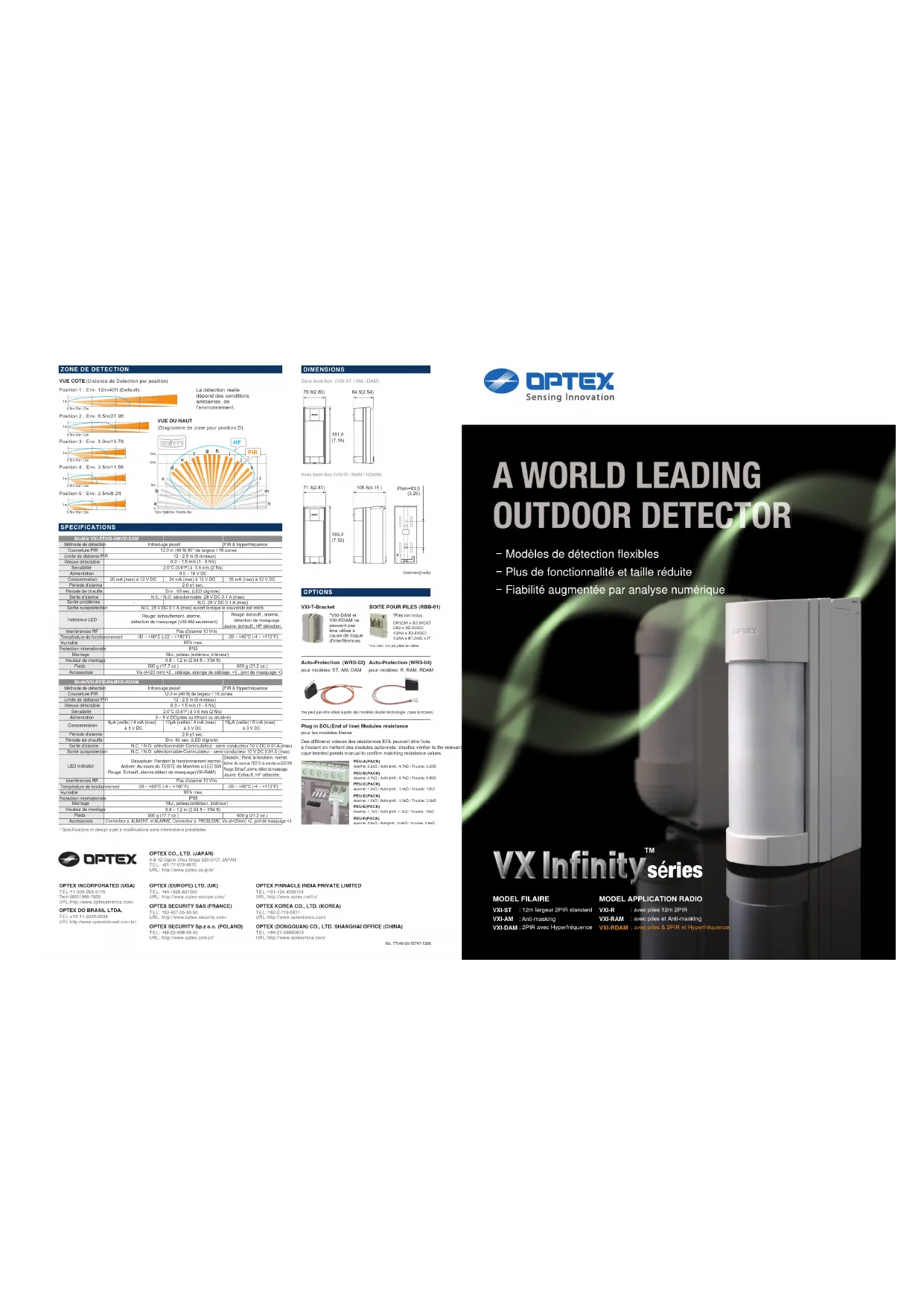

MODE D'EMPLOI VXIR OPTEX

YUE COTE (Distance de Détection par position)

Position 1 : Env. 12m/40ft (Défaut)

La détection réelle dépend des conditions ambiantes de l'environnement.

Position 2 : Env. 8.5m/27.9ft

Position 3 : Env. 6.0m/19.7ft

Position 4 : Env. 3.5m/11.5ft

VUE DU HAUT (Diagramme de zone pour position D) 12m 10m 9m 8m 7m 6m 5m 4m 3m 2m 1m 0m n HF PIR a b c d e f g h i j k l m n 12m 12m 10m 10m 5m

SPECIFICATIONS

Modèle VXL-STVX-LAMVIXI-RDAM
Méthode de détectôt	Infrarouge passif		PIR & Hyépréfectie
Couverture PIR	12.0 m (40 à 90° de largeur / 16 zones
Limite de distance PIR	12 - 2.5 m (5 niveaux)
Vitesse détectable	0.3 - 1.5 m (1 - 5 fins)
Sensibilité	2.0°C (3.6°F) à 0.6 mix (2 fins)
Alimentation	9.5 - 18 V DC
Consommation	20 mA (max) à 12 V DC	24 mA (max) à 12 V DC	35 mA (max) à 12 V DC
Période d'alarme		2.0 t sec.
Période de chauffe	Env., 60 sec. (LED clignote)
Sortie d'alarme	N.C. / N.O. sélectionnaire, 28 V DC 0.1 A (max)
Sortie problèmes	-	N.C. 28 V DC 0.1 A (max)
Sortie autoprotection	N.C. 28 V DC 0.1 A (max) couvert lorsque le couverture est rédiré.
Indicateur LED	Rouge : échaufement, alarme,détace de masquage (VXO AM seulement)		Rouge : echauff., alarme,détace de masquage.Jaume : échauff., HF détection
Interférences RF	Pas d'alarme 10 V/m
Température de fonctionnement	-30 ~ +60°C (-22 ~ +140°F)		-20 ~ +45°C (-4 ~ +113°F)
Humidété	95% max.
Protection internationale	IP55
Montage	Mur, poteau (extérieur, intérieur)
Hauteur de montage	0.8 ~ 1.2 m (2.64 ft - 394 ft)
Poids	500 g (17.7 oz.)		600 g (21.2 oz.)
Accessoires	Vis (4×20 mm) ×2, câblage, éponge de câblage ×3, joint de masquage ×2
Model(VXL-RVII-RAMVIXI-RDAM)
Méthode de détectôt	Infrarouge passif		PIR & Hyépréfectie
Couverture PIR	12.0 m (40 ft) de largeur / 16 zones
Limite de distance PIR	12 - 2.5 m (5 niveaux)
Vitesse détectable	0.3 ~ 1.5 m (1 - 5 fins)
Sensibilité	2.0°C (3.6°F) à 0.6 mix (2 fins)
Alimentation	3 ~ 9 V DC piles en lithium au octaine (alumine)
Consommation	9μA (veille) / 4 mA (max) à 3 V DC	10μA (veille) / 4 mA (max) à 3 V DC	18μA (veille) / 8 mA (max) à 3 V DC
Période d'alarme	2.0 t sec.
Période de chauffe	Env. 60 sec. (LED clignote)
Sortie d'alarme	N.C. / N.O. sélectionnaire (5 niveaux - semi-conducteur 10 V DC 0.01 A
Sortie autoprotection	N.C. / N.O. sélectionnaire-Commutateur - semi-conducteur 10 V DC 0.01 A (in vitro)
LED indicator	Déactivatir. Pendant le fonctionnement normalActiver: Au cours du TESTE de Marche ou LED SW.Rouge: Echauff.,alarme,détect de masquage(VXO-RAM)		Déactivatir. Pend le fonction, nonActiver: Au cours du TESTE et marche ouEroge: Echauff, alarme, délect de maxJeurne: Echauff, HF détection.
Interférences RF	Pas d'alarme 10 V/m
Température de fonctionnement	-20 ~ +60°C (-4 ~ +140°F)		-20 ~ +45°C (-4 ~ +113°F)
Humidété	95% max
Protection internationale	IP55
Montage	Mur, poteau(extérieur, intérieur)
Hauteur de montage	0.8 ~ 1.2 m (2.64 ft - 394 ft)
Poids	500 g (17.7 oz.)		600 g (21.2 oz.)
Accessoires	Connecteur p.AUMENT : et ALARM, Connecteur p.PROBLEME: Vis (4×20 mm) ×2, joint de masquage

* Spécifications et design sujets à modifications sans informations préalables

Sans back-box (VXI-ST / AM / DAM)

Avec back-box (VXI-R / RAM / RDAM)

Unit: mm(inch)

VXI-T-Bracket

*VXI-DAM et VXI-RDAM ne peuvent pas être utilisés à cause du risque d'interférences

BOITE POUR PILES (RBB-01)

* 3.6 VDC 1/2 AA piles en série.

Auto-Protection (WRS-02) Auto-Protection (WRS-04) pour modèles: ST, AM, DAM pour modèles: R, RAM, RDAM

*Ne peut pas être utilisé auprès des modèles double technologie. (DAM & RDAM)

Plug in EOL (End of line) Modules résistance

pour les modèles filaires

Des différentes valeurs des résistances EOL peuvent être fixées

à l'instant en mettant des modules optionnels. Veuillez vérifier the relevant

• Modèles de détection flexibles
• Plus de fonctionnalités et taille réduite
• Fiabilité augmentée par analyse numérique

VX infinity TM séries

MODEL FILAIRE

VXI-ST : 12m largeur 2PIR standard

/VXI-R : avec piles 12m 2PIR

VXI-RAM : avec piles et Anti-masking

VXI-DAM : 2PIR avec Hyperfréquence

VXI-RDAM : avec piles & 2PIR et Hyperfréquence

VXI-ST (modèle filaire)

VXI-R (modèle avec piles)

En s'appuyant sur des caractéristiques héritées de la série VX-40, le VX Infinity présente une possibilité infinie de la puissance de traitement numérique. Le VXI-ST/R démontre une performance durable et stable dans l'environnement extérieur.

DETECTEUR PIR avec ANTI-MASKING

VXI-AM (modèle filaire)

VXI-RAM (modèle avec piles)

IR actif anti-masquage

détecte des objets couvrants

la lentille lors de la surveillance

de l'état des détecteurs.

DETECTEUR PIR et HYPERFREQUENCE avec ANTI-MASKING

VXI-DAM (modèle filaire)

VXI-RDAM (modèle avec piles)

L'algorithme intégré des deux PIR et hyperfréquences fournit

l'ultime stabilité de la performance de détection. Dans un

champs où le soleil frappe fortement ou étant face aux faisceaux

de lumière directe du trafic DAM/RDAM offre une immunité aux f

Modèles de détection flexibles p

Arrangement optionnel de 180°

Pour couvrir un champ plus large, le support T permet à deux détecteurs VXI de se rejoindre

pour former une seule zone de détection.

ATTENTION: Le support T ne peut pas être

utilisé pour 2 détecteurs hyperfréquence DAM-DAM, DAM-RDAM, RDAM-RDAM.

5 types de joints de masquage prédécoupés pour limiter le champ de détection

Pour optimiser le champ de détection, des joints de masquage peuvent être appliqués rapidement sur la lentille VXI.

Plus de fonctionnalités et taille réduite

VXI réduit la taille de sa boîte et augmente son attrait esthétique pour s'adapter aux différents sites d'installation.

Radio

Un émetteur sans fil de votre choix peut être logé dans les modèles VXI-R/RAM/RDAM. Ces modèles consomment un courant électrique à partir d'un minimum de batterie. Une boîte de batterie (RBB-01) peut étendre la capacité de batterie pour prolonger la période d'exploitation. *A partir de 9 micro ampérage au veille.

Trigger-Radio - Références* Durée de vie
VXI	R, RAM	RDAM
CR123(3VDC 1300mAh)	Env.6ans	Env.4ans
CR2(3VDC 750mAh)	Env.4ans	Env.2ans

*Référence approximative basée sur un état hypothétique avec les réglages: LED(OFF), AM(ON), Battery Saving Timer(120sec)

EOL Module socket

Module de résistance EOL (End of line) facultatif est disponible

tastaltath 601 disporribus

Protection boîtier

IP55

UV résistant ASA boîtier

Protection Anti-UV

OPTEX Tough Mod™ Technologie permet une viabilité à longue durée de la double-technologie. Le Tough Mod en plaqué augmente la durabilité d'un détecteur de résister à des climats chauds et humides. Maintenant, Tough Mod 2 étend la capacité de double détection de détecteurs à piles avec des circuits d'économie d'énergie.

Plaque de montage polyvalente

L'installation du VXI est devenue plus facile et polyvalente avec la nouvelle plaque de montage. Fixer la sur un mur et faites le montage du VXI. Vous pouvez également utiliser une bande métallique avec moins de 25mm de largeur pour fixer le VXI sur n'importe quel diamètre de poteau. Modules Auto-Protection sont applicables.

Multifonctionnel

Tous les modèles de VXI comprennent un boîtier arrière. Il est conçu pour recevoir des différents émetteurs radio ou peut être utilisé comme un conduit ou une entretoise entre une paroi et le détecteur.

L'utilisation du boîtier

arrière est facultative

pour les

Réglage de détection zone flexible Tough Mc 5 nivaux de réglage 8 portions de zone

3 Niveaux de réglage distance de détection

8 Positions horizontale

Fiabilité augmentée par l'analyse numérique

Détection numérique à deux niveaux

Les deux faisceaux de détection en haut et en bas doivent

simultanément être coupés pour générer une alarme

Les détections sont analysées indépendamment de sorte qu'

une coincidence trompeuse des événements peut être filtrée. Cette technologie élimine partiquement la détection de petits animaux.

Logique SMDA (Super Multidimensional Analysis)

Alarme lorsque les 2 faisceaux sont coupés.

Pas d'alarme si un faisceau est coupé. Pas de détection. Détection.

Autres caractéristiques de base

Double Blindage Conducteur

- Joints de masquage de zone

O Autoprotection - couvercle

Commutateur réglage de sensibilité

Test de Marche Mode LED
