MODE D'EMPLOI F115516 Nibe

Pompe à chaleur géothermique NIBE F1155

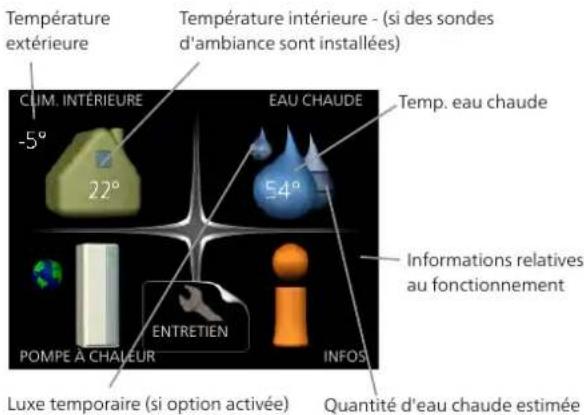

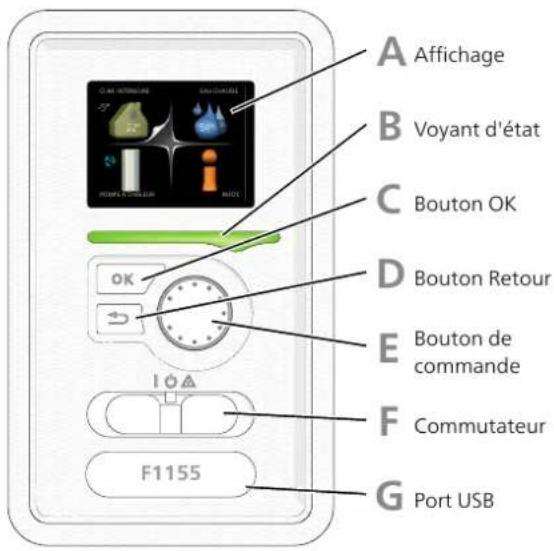

Bouton OK (confirmer/sélectionner)

Bouton Retour (retour/annuler/quitter)

Bouton de commande

(déplacer/augmenter/réduire)

Vous trouverez une explication détaillée des fonctions des différents boutons à la page 40.

Vous trouverez une explication concernant la navigation entre les différents menus et les réglages à effectue à la page 43.

Définir la température intérieure

Le réglage de la température intérieure est accessible en appuyant deux fois sur le bouton OK, quand vous êtes dans le mode démarrage du menu principal.

Augmenter le volume d'eau chaude

Pour augmenter provisoirement la quantité d'eau chaude (si votre F1155 est équipé d'un préparateur ECS), tournez d'abord le bouton de commande sur la position de menu 2 (goutte d'eau) puis appuyez deux fois s le bouton OK.

Table des matières

41 Informations importantes 37Réglage de
4Informations relatives à la sécurité
4Symboles ____ 407 Comm
4Marquage 40Unite d'af
5Numéro de série 41Systeme d
5Récupération 458 Comm
5Informations environnementales 100-60mm
6Contrôle de l'installation
72 Livraison et manipulation 46Menu 3 -
7Transport 46Menu 4 -
7Montage 47Menu 5 -
8Composants fournis
9Dépose des caches 61Opérations
103 Conception de la pompe à chaleur 2010.
10Généralités ____ 6576 P38K
12Boîtiers de distribution ____ obgestion de
13Section de rafraîchissement (EP14) 08Dépannage
154 Raccordements hydrauliques 7111 Acces.
15Généralités 7413. Donn
16Dimensions et branchements des tuyaux 74Dimensions
17Côté saumure 75Données, é
18Côté chauffage 77Caractéristique
18Eau froide et eau chaude
18Schémas hydrauliques
215 Branchements électriques
21 Généralités 99Contact
23Branchements
25Réglages
28Raccordements optionnels
33Accessoires de raccordement
346 Mise en service et réglage
34Préparations
34Remplissage et purge
35Démarrage et inspection

1 Informations importantes

Informations relatives à la sécurité

F1155 doit être raccordé à un interrupteur sectionneur. La section du câble doit être dimensionnée en fonction du calibre de fusible utilisé.

Le présent manuel décrit l'installation et les procédures d'entretien effectuées par des spécialistes.

Le client doit conserver le manuel.

Symboles

Cet appareil peut être utilisé par des enfants à partir de 8 ans ainsi que des personnes à capacités physiques, sensorielles

et mentales réduites, ou sans expérience ni connaissance de l'appareil, à condition qu'ils soient sous la supervision d'un tiers ou qu'ils aient eu une explication concernant l'utilisation sécurisée de l'appareil et

qu'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne peut être effectué par des enfants sans surveillance.

Tous droits réservés pour les modifications de design et techniques.

©NIBE 2020.

REMARQUE!

Ce symbole indique un danger pour l'utilisateur ou l'appareil.

ATTENTION!

Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation ou de l'entretien.

ASTUCE

Ce symbole indique des astuces pour vous permettre d'utiliser plus facilement le produit.

ns Marquage

CE

Le marquage CE est obligatoire pour la plupart des produits vendus dans l'UE, quel que soit leur lieu de fabrication.

plein IP21

Classi cation de l'enceinte de l'équipement électro-technique.

Danger pour les utilisateurs et pour la machine.

Lisez le manuel d'utilisation.

De l'eau peut s'écouler du tuyau de trop-plein de la soupape de sécurité. Le tuyau de trop-

plein doit être acheminé vers un système d'évacuation adapté et incliné sur toute la longueur a n d'empêcher la formation de

poches d'eau. Il doit en outre être résistant. L au gel. La taille du tuyau de trop-plein doit au

moins être identique à celle de la soupape de sécurité. Le tuyau de trop-plein doit être visible et sa sortie doit être ouverte et éloignée de tout composant électrique.

Numéro de série

Le numéro de série gure en bas à droite du cache avant, dans le menu Informations (menu 3.1) et sur la plaque signalétique ((PZ1)).

Numéro de série

ATTENTION!

Le numéro de série du produit ((14 chiffres) est requis pour l'entretien et l'assistance.

Récupération

Laissez le soin à l'installateur de récupérer l'emballage du produit ou déposez-le en déchetterie.

Ne jetez pas les produits usagés avec les ordures ménagères. Ils doivent être jetés en déchetterie ou dans un point de collecte proposant ce type de service.

Une mise au rebut inappropriée du produit expose l'utilisateur à des sanctions administratives dé nies par la législation en cours.

Informations environnementales

RÈGLEMENT (UE) RELATIF AUX GAZ À EFFET DE SERRE FLUORÉS N° 517/2014

Cette unité contient un gaz à effet de serre uoré visé par l'accord de Kyoto.

L'équipement contient du R407C, un gaz à effet de serre fluoré ayant un potentiel de réchauffement de la planète (PRP) de 1 774. Ne rejetez jamais le R407C dans l'atmosphère.

Contrôle de l'installation

Les réglementations en vigueur exigent que l'installation de chauffage soit contrôlée avant sa mise en service. Cette inspection doit être réalisée par une personne quali ée.

Complétez la page des données d'installation du manuel d'utilisation.

				DateSignatureRemarq

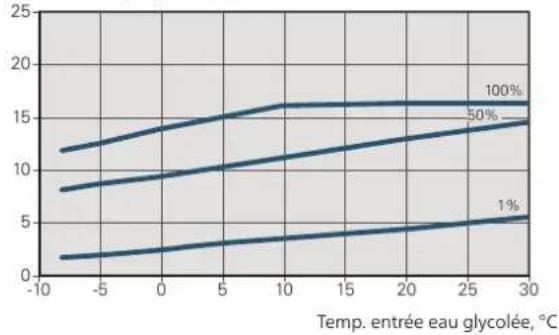

L'eau glycolée (page 17)
	Circuit de chauffage nettoyé
	Système ventilé
	Antigel
	Cuve de niveau/Vase d'expansion
	Vanne à sphère avec ltre ( ltre à cules)	parti-
	Soupape de sécurité
	Vannes d'arrêt
	Réglage de la pompe de circulation
Chauffage (page 18)
	Circuit de chauffage nettoyé
	Purgeur d'air
	Vase d'expansion
	Vanne à sphère avec ltre ( ltre à cules)	parti-
	Soupape de sécurité
	Vannes d'arrêt
	Réglage de la pompe de circulation

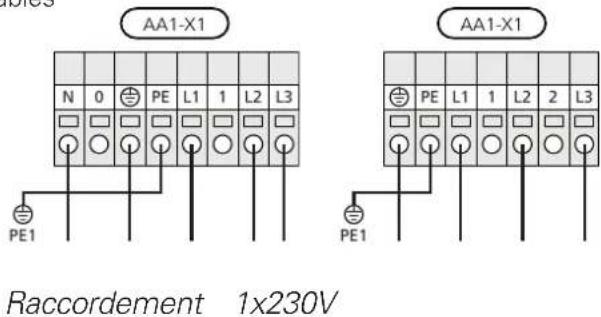

Électricité (page 21)
	Branchements
	Tension de secteur
	Tension de phase
	Disjoncteur de la pompe à chaleur
	Disjoncteur général
	Sonde extérieure
	Sonde d'ambiance
	TOR
	Disjoncteur de sécurité
	Dispositif différentiel
	Réglage du thermostat en mode Urge-nce

2 Livraison et manipulation

Transport

F1155 doit être transporté et entreposé verticalement dans un endroit sec. Lorsqu'il est déplacé dans un bâtiment, F1155 peut être incliné de 45 °.

Véri ez que F1155 n'a pas été endommagé durant le transport.

20-55 mm

La partie basse du produit peut être très lourde.

• La zone d'installation de la pompe à chaleur doit être équipée d'un écoulement des condensats, car de l'eau provient de F1155.
• Installez la pompe à chaleur le dos orienté vers un mur tranextérieur, idéalement dans une pièce où le bruit n'est sur ses gênant, pour éviter tout problème de nuisances sonores. Si cela s'avère impossible, évitez de placer en votre pompe à chaleur contre un mur situé derrière une chambre ou toute autre pièce où le bruit pourrait constituer un problème.

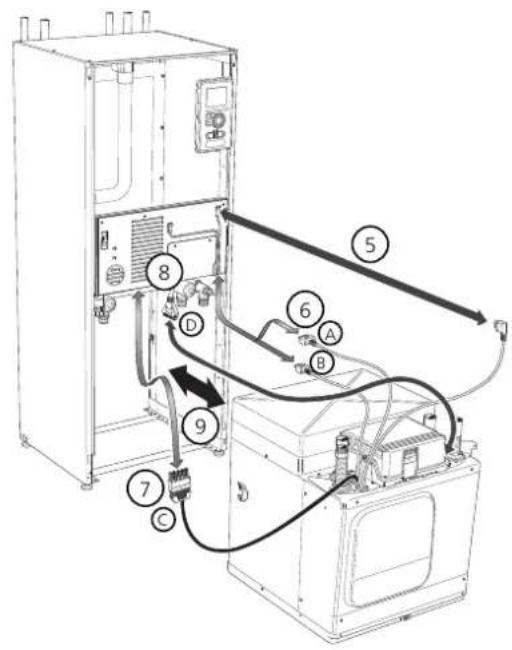

Si le module de rafraîchissement est détaché et tra porté à la verticale, F1155 peut être transporté sur dos.

Retirez les panneaux extérieurs a n de les protéger de déplacements dans des espaces confinés à l'intér des bâtiments.

Quel que soit l'endroit où est installée la pompe à chaleur, les murs de pièces sensibles au bruit doivent être dotés d'une isolation sonore.
- Acheminez les tuyaux de façon qu'ils ne soient pas xés à une cloison interne donnant sur une chambre ou un salon.

Pour faciliter le transport et l'entretien, la pompe à chaleur peut être déposée. Pour ce faire, retirez le module de rafraîchissement du châssis.

Voir page 64 pour les instructions concernant la séparation.

Montage

- Positionnez F1155 en intérieur sur une surface solide pouvant supporter son poids. Pour installer le produit en position horizontale et stable, utilisez ses pieds réglables.

ZONE D'INSTALLATION

Laissez un espace libre de 800 mm devant le produit. Env. 50 mm d'espace libre est requis de chaque côté, afin de retirer les panneaux latéraux (voir l'image). Il n'e pas nécessaire de retirer les panneaux pour l'entretien. Toutes les procédures d'entretien de la F1155 peuvent être effectuées à partir de la façade avant. Laissez Sole d'espace entre la pompe à chaleur et le mur (ainsi que de la place pour faire passer les câbles d'alimentation et les tuyaux), a n de réduire le risque de propagation des vibrations.

Composants fournis

extérieure Sonde d'ambiance

1 x

Capteur d'intensité ^1

3 x

Soupape de sécuJoints toriques rité 0,3 MPa 8 x (3 bar)

Sonde de température

3 x

1 ×

Tubes pour cap-Cuve de niveau Ruban isolant teurs 1 x 1 x

3 x

* Une installation normale requiert 300 - 400 mm (pour tous les côtés) pour les raccordements, les vannes et l'équipement électrique.

Bande aluminiumRaccords à pre-Vanne à sphère 1 x sse-étoupe avec ltre

6 kW

6 kW

2 × (∅28 × G25)1 × G1

3 × (ø22 × G201 × G3/4

12/16 kW

12/16 kW

5 × (ø28 × G25)1 × G1

1 × G1 1/4

1 Hors Italie et pays de la région DACH.

EMPLACEMENT

Le kit des composants fournis se trouve dans l'emballage sur le haut de la pompe à chaleur.

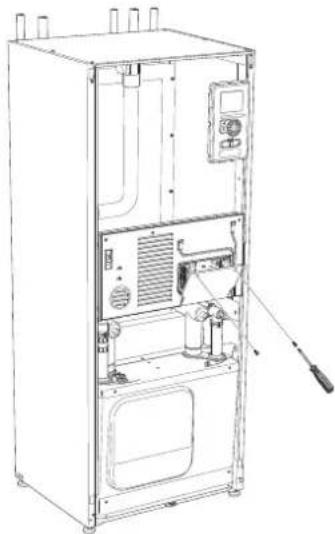

Dépose des caches

CACHE AVANT

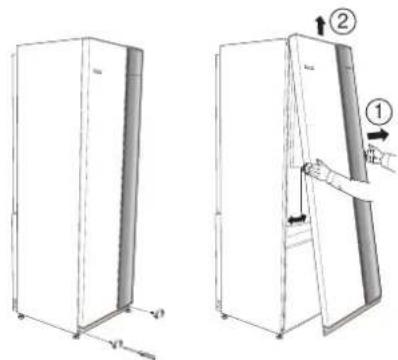

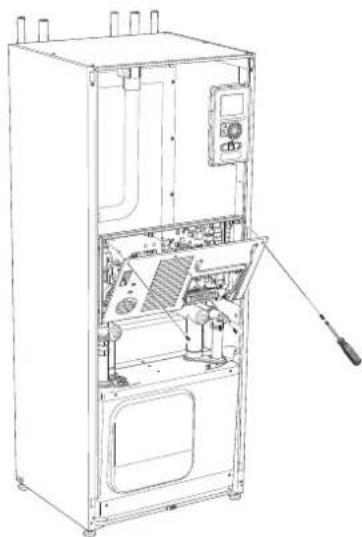

1. Retirez les vis du bord inférieur du panneau avant.
2. Soulevez le panneau au niveau du bord inférieur pour le déposer.

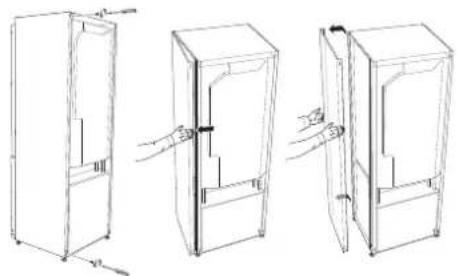

CACHES LATÉRAUX

Les caches latéraux peuvent être retirés pour faciliter l'installation.

1. Retirez les vis des bords supérieur et inférieur.
2. Tournez légèrement le cache vers l'extérieur.
3. Déplacez le cache vers l'extérieur et vers l'arrière.
4. Le montage s'effectue dans l'ordre inverse.

3 Conception de la pompe à chaleur

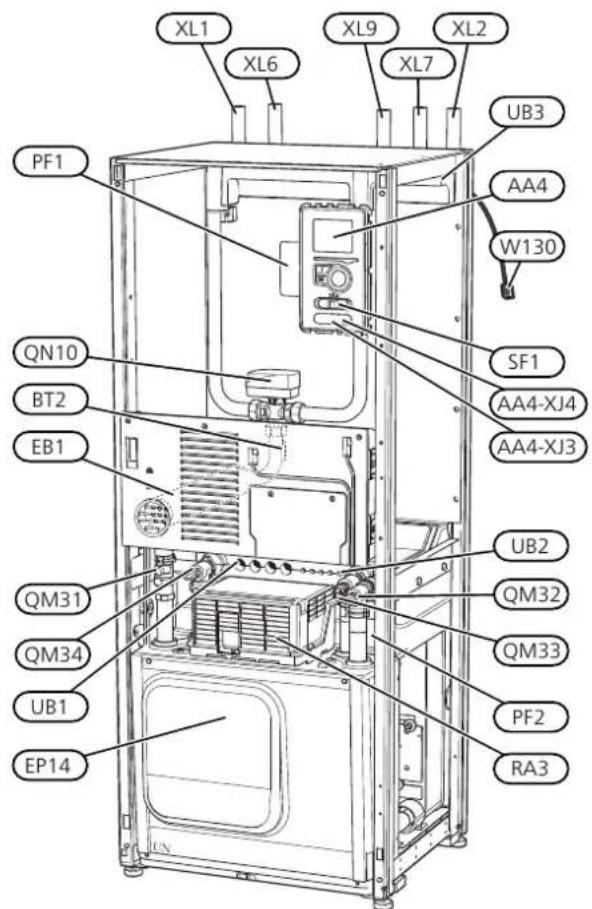

Généralités

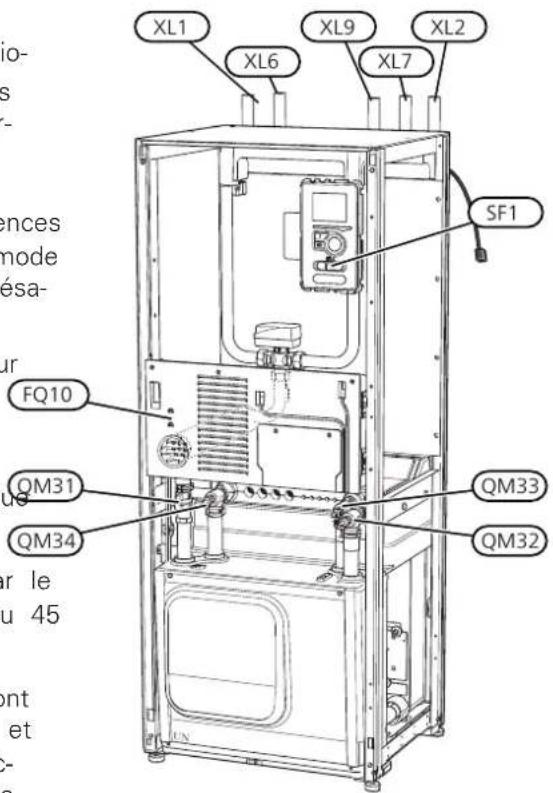

XL1 XL6 XL9 XL7 XL2 UB3 PF1 AA4 W130 SF1 QN10 BT2 EB1 AA4-XJ4 AA4-XJ3 UB2 QM31 QM32 QM33 UF1 EP14 PF2 RA3

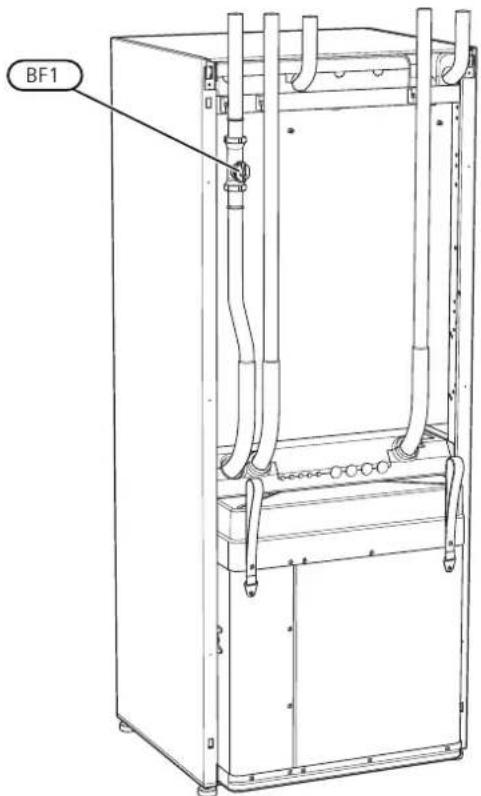

VUE ARRIÈRE

BF1

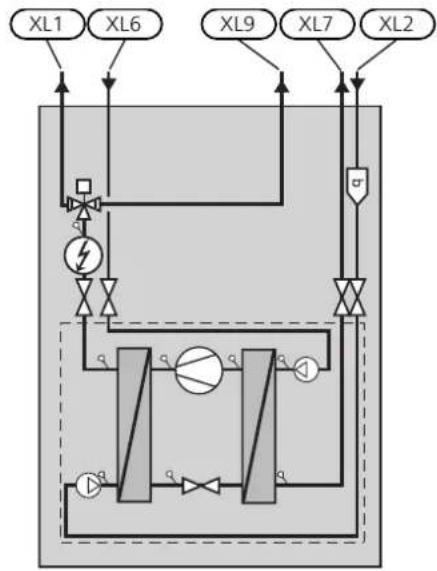

RACCORDEMENTS HYDRAULIQUES

Raccordement, départ circuit de distributionXL1

Raccordement, retour du circuit de distributionXL2

Branchement, saumure entranteXL6

Branchement, saumure sortanteXL7

Branchement, chauffe-eauXL9

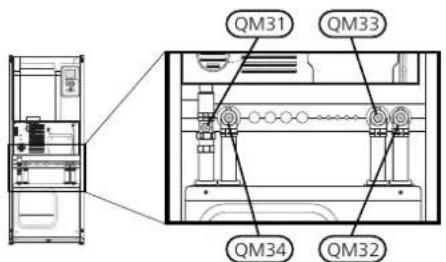

COMPOSANTS HYDRAULIQUES

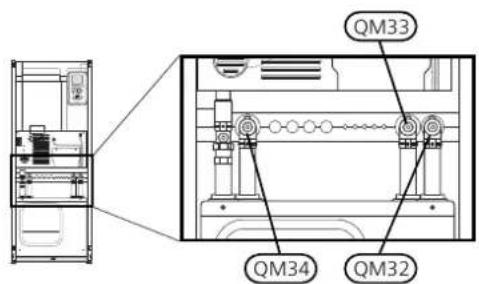

Vanne d'arrêt, débit du uide caloporteurQM31

Vanne d'arrêt, retour uide caloporteurQM32

Vanne d'arrêt, saumure sortanteQM33

Vanne d'arrêt, saumure entranteQM34

QN10 Vanne directionnelle, circuit de distribution/ballon d'eau chaude

SONDES, ETC.

Débitmètre**BF1

Sonde de température extérieure*BT1

BT2 Sonde de température, départ du circuit de chauffage

** Uniquement pour les pompes à chaleur équipées de compteur d'énergie

* Aucune illustration

COMPOSANTS ÉLECTRIQUES

AA4 Unité d'af chage

AA4-XJ3 Port USB

AA4-XJ4 Sortie USB (sans fonction)

Appoint électriqueEB1

Serre-câble**RA3

CommutateurSF1

Câble réseau pour NIBE UplinkW130

** Uniquement pour F1155-12 kW 3X400V.

DIVERS

EP14 Section de rafraîchissement

PF1 Plaque signalétique

PF2 Type de plaque, section de rafraîchissement

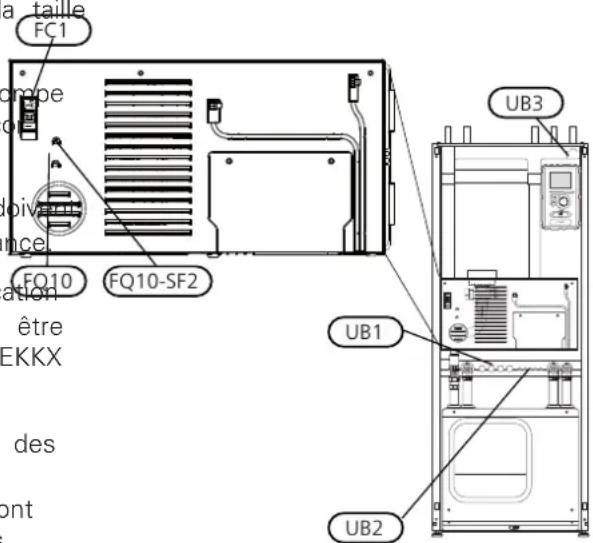

Presse-étoupe, électricité entranteUB1

UB2 Presse-étoupe

UB3 Presse-étoupe, arrière, capteur

Désignations conformes à la norme EN 81346-2.

Boîtiers de distribution

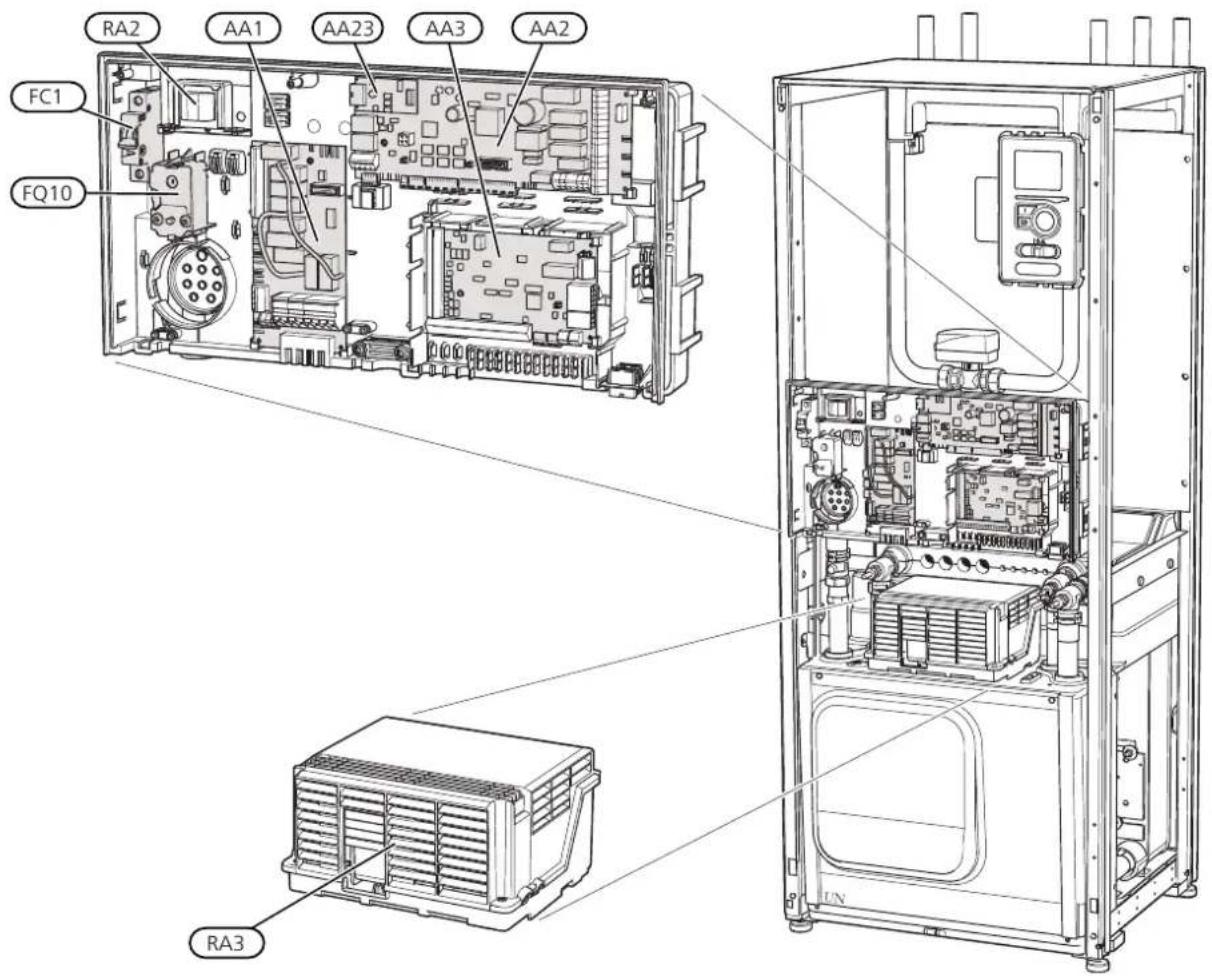

RA2 AA1 AA23 AA3 AA2 FC1 FQ10 RA3

COMPOSANTS ÉLECTRIQUES

Carte du thermoplongeurAA1

Carte de baseAA2

Carte d'entréeAA3

Carte de communicationAA23

Disjoncteur électriqueFC1

FQ10 Limiteur de température/Thermostat en mode

Urgence

Serre-câble**RA2

Serre-câble**RA3

** Uniquement pour F1155-12 kW 3X400V.

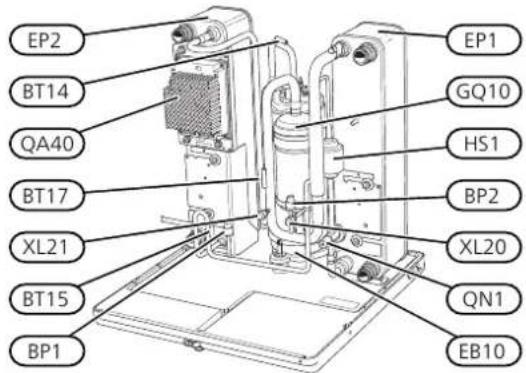

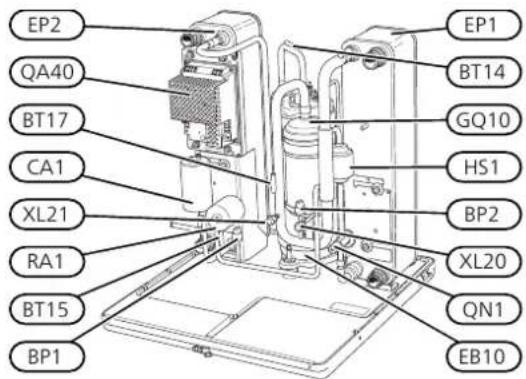

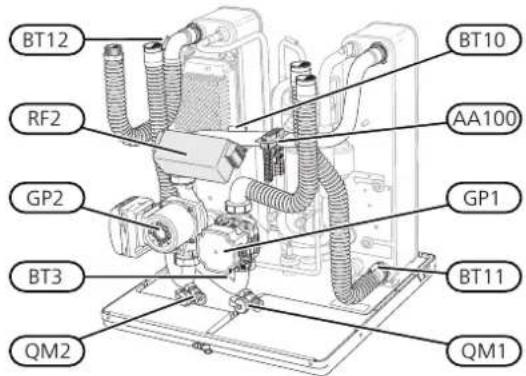

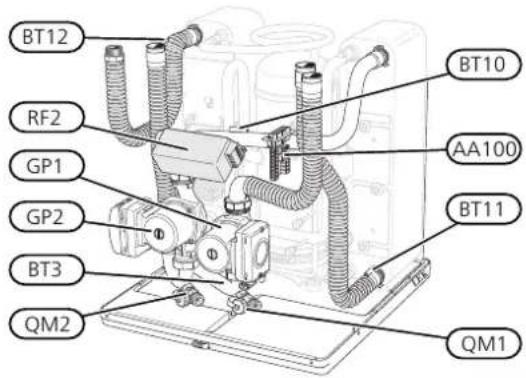

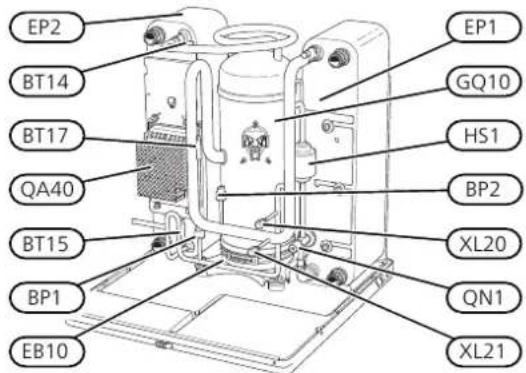

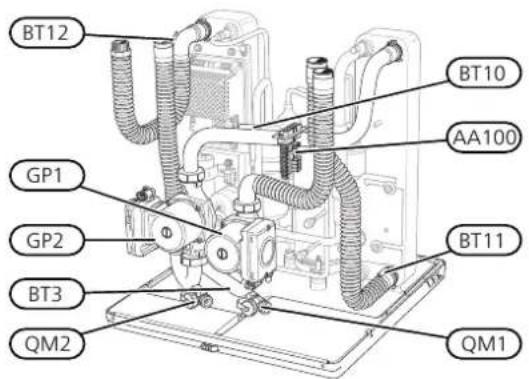

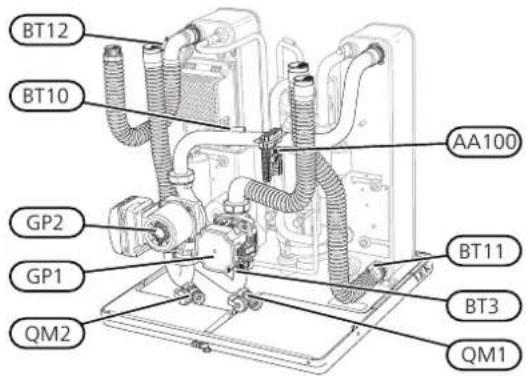

Section de rafraîchissement (EP14)

6 kW

BT12 BT10 AA100 GP1 GP2 BT11 BT3 QM2 QM1

1x230 V 12 kW
3x230 V 12 kW

BT12 BT10 AA100 GP2 GP1 QM2 BT11 BT3 QM1

3x400 V 12 kW

BT12 RF2 GP2 BT3 QM2 BT10 AA100 GP1 BT11 QM1

16 kW

BT12 RF2 GP1 GP2 BT3 QM2 BT10 AA100 BT11 QM1

6 kW

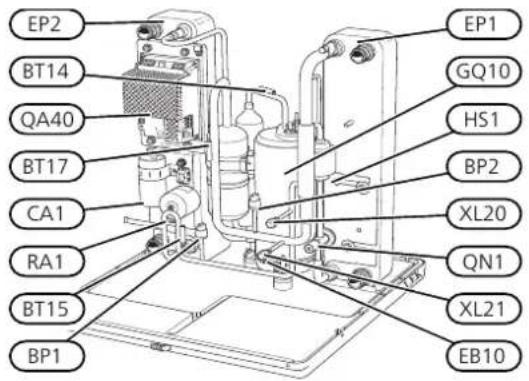

EP2 BT14 QA40 BT17 CA1 RA1 BT15 BP1 EP1 GQ10 HS1 BP2 XL20 QN1 XL21 EB10

1x230 V 12 kW
3x230 V 12 kW

EP2 QA40 BT17 CA1 XL21 RA1 BT15 BP1 EP1 BT14 GQ10 HS1 BP2 XL20 QN1 EB10

3×400 V 12 kW

EP2 BT14 QA40 BT17 XL21 BT15 BP1 EP1 GQ10 HS1 BP2 XL20 QN1 EB10

3×400 V 16 kW

EP2 BT14 BT17 QA40 BT15 BP1 EB10 EP1 GQ10 HS1 BP2 XL20 QN1 XL21

RACCORDEMENTS HYDRAULIQUES

Raccord de service, haute pressionXL20

Raccord de service, faible pressionXL21

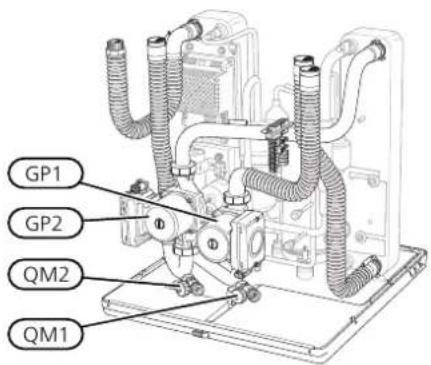

COMPOSANTS HYDRAULIQUES

Pompe de circulationGP1

Pompe à saumureGP2

Évacuation, système de climatisationQM1

Vidange, côté saumureQM2

SONDES, ETC.

Pressostat haute pressionBP1

Pressostat basse pressionBP2

Sonde de température, retour chauffageBT3

Capteur de température, saumure entranteBT10

Capteur de température, saumure sortanteBT11

BT12 Capteur de température, conduite d'alimentation du condensateur

Capteur de température, gaz chaudBT14

BT15 Capteur de température, ligne liquide

BT17 Capteur de température, gaz d'aspiration

COMPOSANTS ÉLECTRIQUES

AA100 Carte de jonction

CA1 Condensateur

EB10 Chauffage du compresseur

QA40 Inverseur

RA1 Serre-câble

RF2* Filtre EMC

* 12 & 16 kW 3X400 V uniquement.

COMPOSANTS DU SYSTÈME FRIGORIFIQUE

EP1 Évaporateur

EP2 Condenseur

GQ10 Compresseur

HS1 Filtre de séchage

QN1 Détendeur

4 Raccordements hydrauliques

Généralités

L'installation hydraulique doit être effectuée conform ment aux normes et directives en vigueur. F1155 fonctionner avec une température de retour jusqu'à 58 °C et une température de sortie de la pompe leur de 70 (65 °C avec compresseur uniquement).

F1155 n'est pas équipé de vannes d'arrêt externes elles doivent être installées pour faciliter tout entre ultérieur.

ATTENTION!

S'assurer que l'eau de remplissage est propre. En cas d'utilisation d'un puits privé, il peut et nécessaire d'ajouter un filtre à eau supplémentaire.

ATTENTION!

Tout point haut du système de chauffage doit être muni d'un purgeur.

REMARQUE!

Le système de tuyaux doit être vidé avant le raccordement de la pompe à chaleur pour éviter que des débris endommagent les différents composants.

REMARQUE!

De l'eau peut s'écouler du tuyau de trop-plein de la soupape de sécurité. Le tuyau de trop-plein doit être acheminé vers un système d'évacuation adapté et incliné sur toute la longueur a n d'empêcher la formation de poches d'eau. Il doit en outre être résistant au gel. La taille du tuyau de trop-plein doit au moins être identique à celle de la soupape de sécurité. Le tuyau de trop-plein doit être visible et sa sort doit être ouverte et éloignée de tout composant électrique.

LÉGENDE DES SYMBOLES

Sym-é-bole peut	Signi cation
	Boîtier
à cha-	Vanne d'arrêt
	Clapet anti-retour
; itien	Pompe de circulation
	Vase d'expansion
	Vanne à sphère avec ltre
	Ventilateur
e. être	Manomètre
n-	Cuve de niveau
	Filtre à particules
it	Soupape de sécurité
	Sonde de température
	Vanne 3 voies directionnelle/dérivation
	Vanne 3 voies directionnelle/dérivation manuelle
e vi-	Échangeur thermique
ts	Vanne de décharge
	Forage vertical
	Capteur horizontal
	Systèmes de chauffage par le sol
on-	Pompe à chaleur
s La	Système de rafraîchissement
tre Le	Piscine
ortie sa-	Système de radiateur
	Eau chaude sanitaire

SCHÉMA DE SYSTÈME

F1155 est constitué d'une pompe à chaleur, d'un thermoplongeur, de pompes de circulation et d'un système de régulation. F1155 est relié aux circuits de saumure et de uide caloporteur.

Dans l'évaporateur de la pompe à chaleur, la saumure (eau mélangée à du dégivrant, du glycol ou de l'éthanol) libère son énergie vers le réfrigérant. Cette énergie est ensuite vaporisée pour être comprimée par le compresseur. Le réfrigérant, dont la température a maintenant augmenté, est acheminé vers le condensateur pour libérer son énergie vers le circuit à uide caloporteur et, le cas échéant, vers tout chauffe-eau branché. Un thermoplongeur est intégré au dispositif. Il est utilisé dès lors que le besoin en chauffage/eau chaude est plus important que ce que peut fournir le compresseur.

Raccordement, départ circuit de distributionXL1 Raccordement, retour du circuit de distributionXL2 Branchement, saumure entranteXL6 Branchement, saumure sortanteXL7 Branchement, chauffe-eauXL9

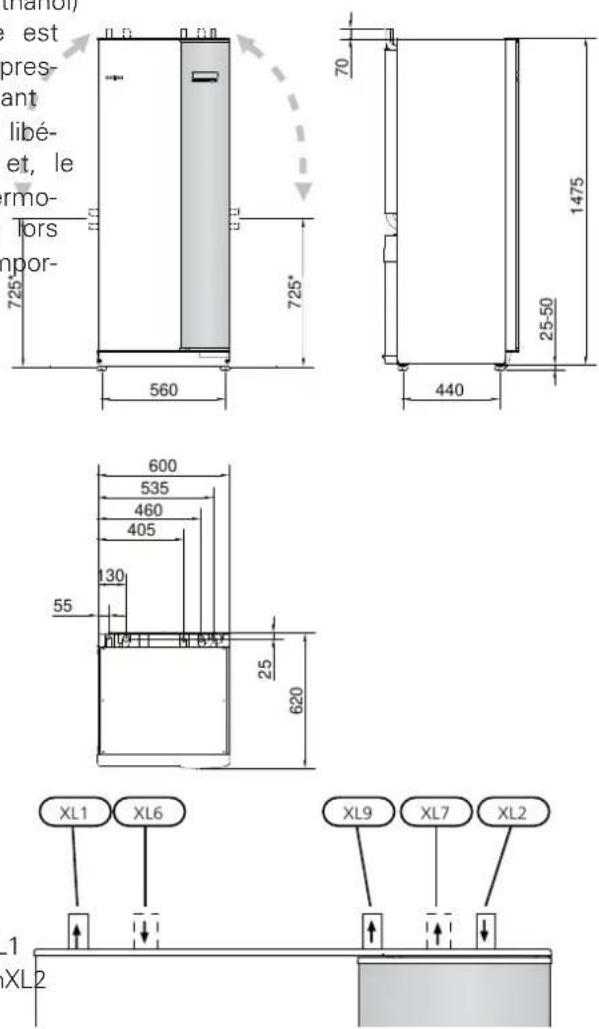

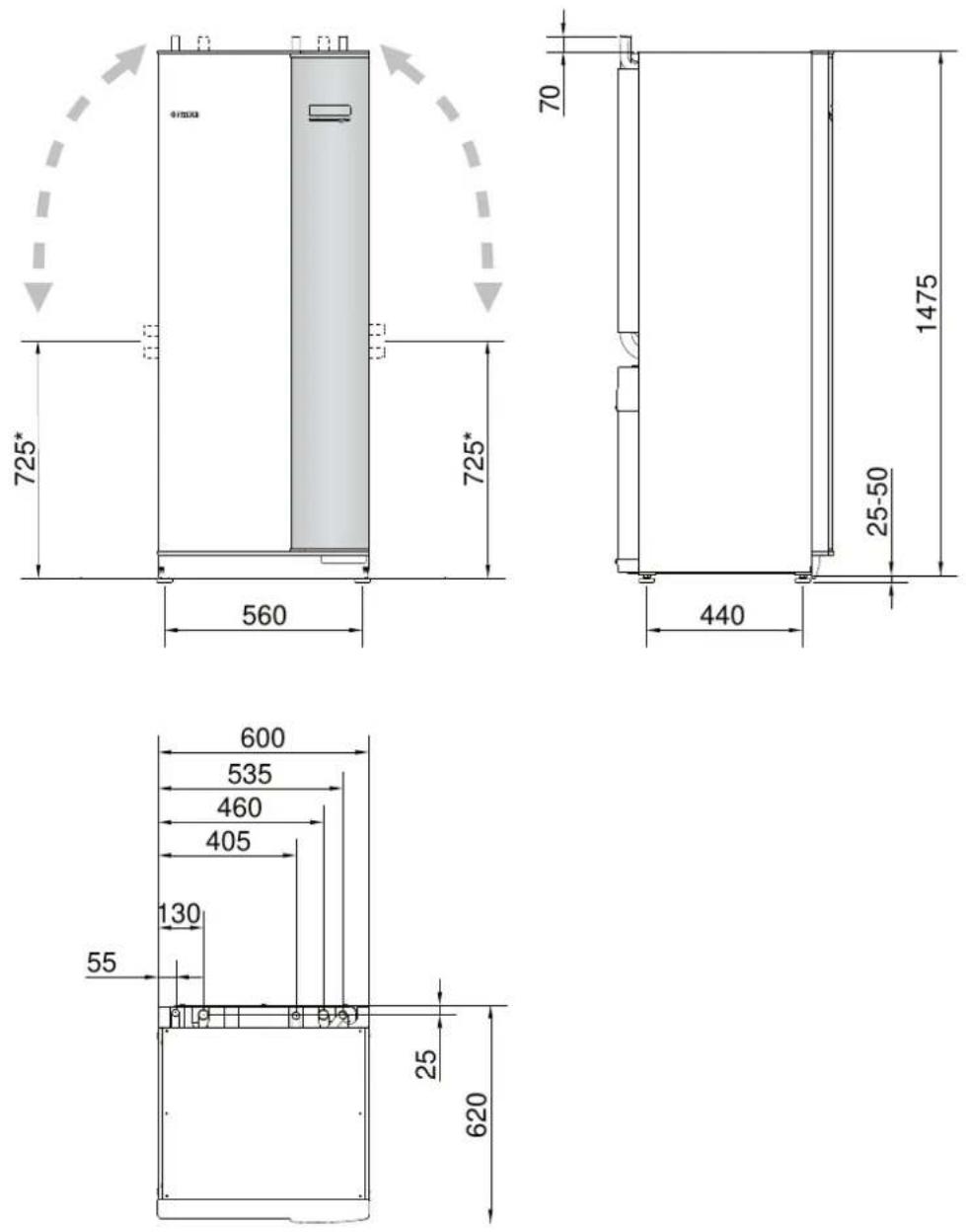

Dimensions et ther- ème branchements des tuyaux

est pres- ant libé- et, le rmor- ors mpor- 725° 725° 560 600 535 460 405 130 55 25 620 70 1475 25-50 440 XL1 XL6 XL9 XL7 XL2 1 XL2

DIMENSIONS DES TUYAUX

Raccordement		6kV	12kV	18kV
(XL1)/(XL2) ∅ ext. du débit de uide caloporteur/retour de uide caloporteur	(mm)	22	28
(XL9) Branchement, ∅ ext. chauffe-eau	(mm)	22	28
(XL6)/(XL7) ∅ ext. saumure entrante/sortante	(mm)	28

Côté saumure

COLLECTEUR

ATTENTION!

La longueur du collecteur varie en fonction de caractéristiques de la roche/du sol, de la zone climatique, du système de chauffage (radiateurs ou plancher chauffant) et de la demande en chauffage du bâtiment. Chaque installation doit être ajustée individuellement.

La longueur maximale de chaque serpentin du collecteur ne doit pas dépasser 400 m.

Pour les cas nécessitant plusieurs collecteurs, ceux-ci doivent être installés en parallèle pour pouvoir ajuster le débit du serpentin correspondant.

Pour les capteurs enterrés, la couronne doit être enter-cuve de niveau

rée à une profondeur déterminée par les conditions locales et les différentes couronnes doivent être séparées d'au moins 1 mètre.

Dans le cas de plusieurs trous de forage, la distance • Installez une vanne d'arrêt pour la sortie d'eau glycolée entre ces derniers doit être déterminée en fonction des plus près possible de la pompe à chaleur.

conditions locales.

Assurez-vous que les sondes du capteur s'élève de de manière homogène vers la pompe à chaleur de manière à éviter tout risque de formation de poche d'air. Si cela s'avère impossible, des purgeurs doivent être utilisées.

La température du système à eau glycolée pouvant descendre en dessous de 0 °C, celui-ci doit être protégé contre le gel jusqu'à -15 °C. Pour calculer le volume

nécessaire, prévoyez 1 litre(s) de mélange d'eau glycolée prêt à l'emploi par mètre de tuyau de collecteur (applicable pour l'utilisation de exibles de type PEM 40x2,4 PN 6,3).

RACCORDEMENT LATÉRAL

Il est possible de couder les raccordements de saumure, pour un raccordement latéral plutôt que supérieur.

Pour couder un raccordement :

1. Débranchez le tuyau du raccordement supérieur.
2. Coudez le tuyau dans la direction souhaitée.
3. Si nécessaire, coupez le tuyau à la longueur désirée

BRANCHEMENT CÔTÉ EAU GLYCOLÉE

• Isolez tous les tuyaux d'eau glycolée intérieurs pour éviter tout risque de condensation.

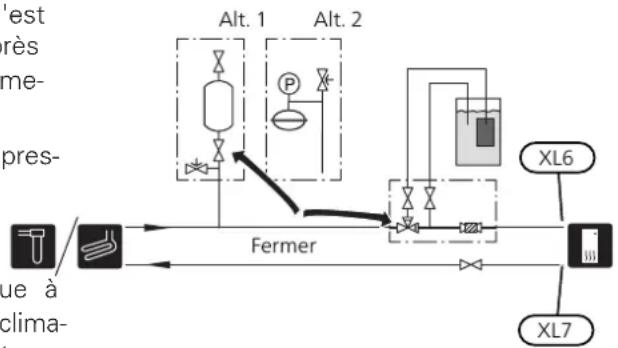

• La cuve de niveau doit être installée au point le plus élevé du système à eau glycolée sur le tuyau entrant en aval de la pompe à eau glycolée (Alt. 1).

Si la cuve de niveau ne peut pas être placée au point le plus élevé, un vase d'expansion doit être utilisé (Alt.

REMARQUE!

Remarque : il est possible que la condensation s'échappe de la cuve de niveau Placez la cuve de manière à ne pas endommager d'autres équipements.

- Les détails de l'antigel utilisé doivent être indiqués sur enter-cuve de niveau

• Installez la soupape de sécurité fournie en dessous de la cuve de niveau, comme indiqué sur le schéma.

• Installez une vanne d'arrêt pour la sortie d'eau glycolée le plus près possible de la pompe à chaleur.

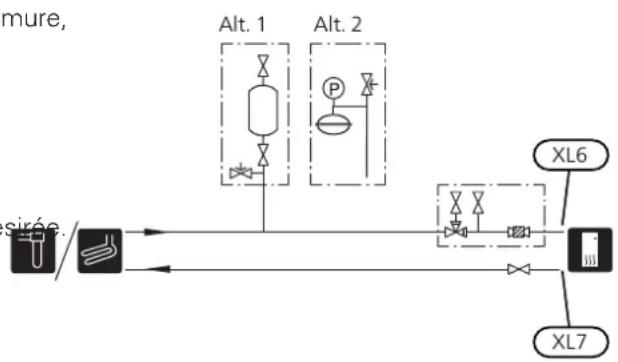

- Placez la vanne à sphère avec ltre fournie au niveau de l'entrée d'eau glycolée.

ASTUCE

Si un raccord de remplissage KB25/KB32 est utilisé, il n'est pas nécessaire d'installer la vanne à sphère avec ltre fournie.

Dans le cas d'un branchement à un système ouvert d'eau souterraine, un circuit résistant au gel intermédiaire doit être installé, en raison du risque de poussière et de gel à l'intérieur de l'évaporateur. Pour cela, un échangeur thermique supplémentaire est nécessaire.

Côté chauffage

RACCORDEMENT DU CIRCUIT DE CHAUFFAGE

Un système de climatisation est un système qui perm de réguler le confort intérieur grâce au système de rélation intégré à F1155 et par exemple aux radiateurs, systèmes de chauffage/refroidissement par le sol, ventilo-convecteurs, etc.

• Installez tous les dispositifs de sécurité nécessaires : les vannes d'arrêt (aussi près que possible de la pompe à chaleur) et la vanne à sphère fournie.
• Installez la soupape de sécurité au niveau du retour circuit de chauffage comme illustré. Il est recommandé CONDENSATION FIXE

d'appliquer une pression d'ouverture de 0,25 MPaSi F1155 doit fonctionner avec un ballon d'eau chaude (2,5 bar). Pour plus d'informations sur la pression à condensation xe, vous devez raccorder une sonde d'ouverture maximale, voir les caractéristiques tech de température de départ externe (BT25) conforme à la niques. description fournie à la page 25. Vous devez également

- Lors du raccordement à un système équipé de mostats sur tous les radiateurs (ou des serpentin chauffage de plancher chauffant), une vanne de by doit être installée, ou certains des thermostats doit être retirés a n de garantir un débit suf sant.

Eau froide et eau chaude

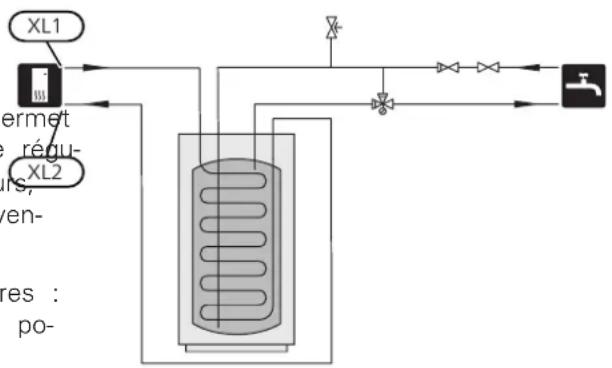

RACCORDEMENT DU CHAUFFE-EAU

REMARQUE!

Si F1155 n'est pas raccordé à un ballon d'chaude ou doit être utilisé avec une conder- tion xe, le raccord du ballon d'eau chaude (XL9) doit être bouché.

• Installez la vanne d'arrêt, le clapet anti-retour et vannes de sécurité comme illustré.
• La soupape de sécurité doit présenter une pression d'ouverture maximum de 1,0 MPA (10,0 bar) et doit être installée sur la conduite d'arrivée d'eau domestique comme indiqué sur le schéma.
• Un robinet mélangeur doit également être installé si le réglage d'usine pour l'eau chaude est modi é. Les réglementations nationales doivent être respectées.

- La production d'eau chaude est activée dans le guide de démarrage ou dans le menu 5.2.

tour CONDENSATION FIXE

Si F1155 doit fonctionner avec un ballon d'eau chaude à condensation xe, vous devez raccorder une sonde de température de départ externe (BT25) conforme à la description fournie à la page 25. Vous devez également procéder aux réglages suivants.

s Menupassivent	Réglage du menu (des modi cations peuvent s'appliquer au niveau local)
1.9.3.1 - temp. mini cir dechauf	Température souhaitée dans le ballon.
5.1.2 - temp. max. circuitécoul.	Température souhaitée dans le ballon.
chauffage	intermittent5.1.10 - mode fon
	manuel4.2 - mode de fonc

Schémas hydrauliques

F1155 peut être branché de différentes manières, dont certaines sont indiquées ci-dessous.

De plus amples d'informations sont disponibles sur nibe.fr et dans les instructions d'assemblage respectives des accessoires utilisés. Voir page 71 pour une liste des accessoires qui peuvent être utilisés avec F1155.

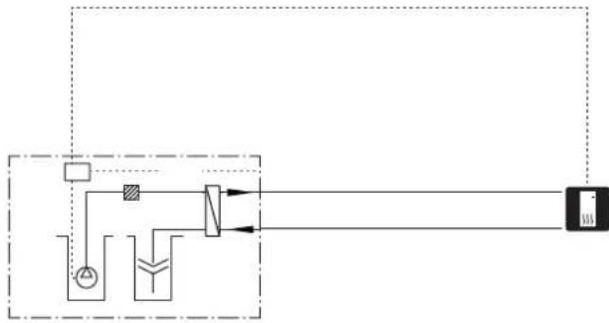

eBALLON TAMPON

Si le volume du système de climatisation est trop faible pour la sortie de la pompe à chaleur, le système de radiateur peut être complété par un vase tampon, tel que NIBE UKV.

Un échangeur thermique intermédiaire est utilisé pouaccessoire PCS 44 permet de raccorder le système protéger l'échangeur de la pompe à chaleur de la pousafraîchissement passif, par exemple, aux ventilo-sière. L'eau est libérée dans une unité de Itrationcsovecteurs. Le système de distribution est connecté terraine ou un puits foré. Voir page 32 pour plus d'unforcuit d'eau glycolée de la pompe à chaleur : le rafraî-mations concernant le raccordement d'une pompe âchissement est fourni en provenance du capteur via la eau souterraine. pompe de circulation et la vanne directionnelle.

Si cette option de raccordement est utilisée, la fonctibes tuyaux et toutes les autres surfaces froides « départ capteur mini » du menu 5.1.7 « régl. al. doivent être isolés avec un matériau anti-diffusion pour capteur » doit être dé nie sur une valeur appropriée éviter toute condensation.

pour empêcher le gel de l'échangeur thermique.


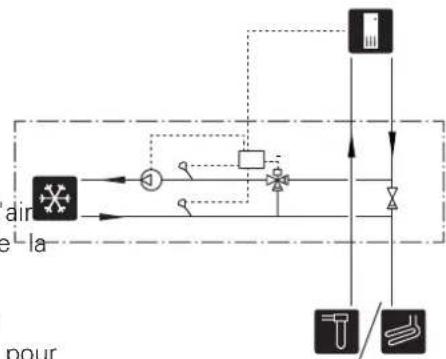

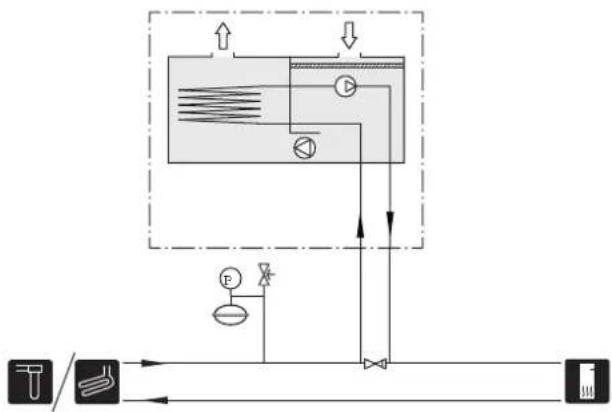

RÉCUPÉRATION DE LA VENTILATION

L'installation peut être complétée par un module extrait NIBE FLM pour permettre la récupération ventilation.

• Les tuyaux et toutes les autres surfaces froides doivent être isolés avec un matériau anti-diffusion pour éviter toute condensation.
• Le système à eau glycolée doit comprendre un d'expansion. Si une cuve de niveau est installée, ci doit être remplacée.

• Lorsque la demande en rafraîchissement est élevée, des ventilo-convecteurs dotés de gouttières et d'un raccordement de vidange sont nécessaires.
• Le système à eau glycolée doit comprendre un vase d'expansion. Si une cuve de niveau est installée, celle-ci doit être remplacée.

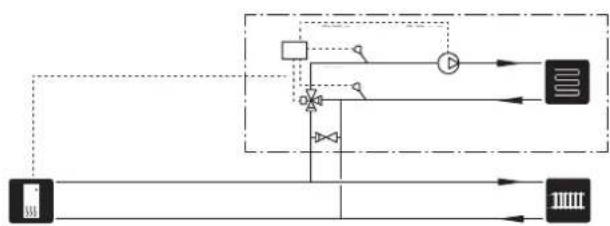

DEUX CIRCUITS DE DISTRIBUTION OU PLUS vase

Dans les bâtiments disposant de plusieurs systèmes de chauffage qui ont besoin de différentes températures de départs, l'accessoire ECS 40/ECS 41 peut être raccordé. Une vanne mélangeuse réduit la température au niveau du système de chauffage au sol, par exemple.


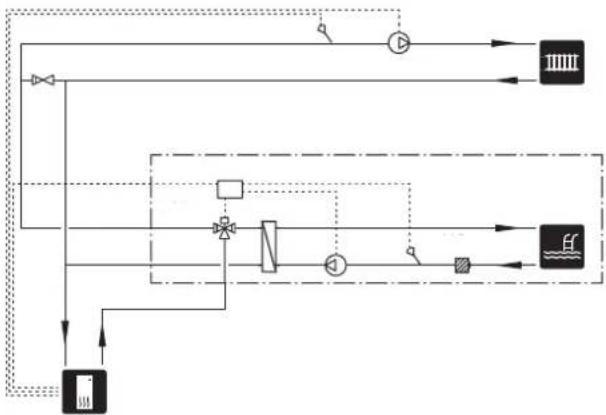

PISCINE

L'accessoire POOL 40 vous permet de chauffer la piscine via votre pompe à chaleur.

Pendant le chauffage de la piscine, le uide caloporteur circule entre la F1155 et l'échangeur thermique de la piscine grâce à la pompe de circulation interne de la pompe à chaleur.

5 Branchements électriques

Généralités

Tous les branchements de l'ensemble des équipements électriques, à l'exception des sondes extérieures, des sondes d'ambiance et des capteurs de courant, sont effectués à l'usine.

• Débranchez la pompe à chaleur avant de procéder aux essais d'isolement du réseau électrique de l'habitation.
• F1155 ne peut être rebranché entre un courant monophasé et triphasé, ni entre 3x230 V et 3x400 V.
• Si le bâtiment est équipé d'un dispositif de protection différentielle, F1155 doit être équipé d'un disjoncteur indépendant.
• Si vous avez recours à un disjoncteur électrique, celui-ci doit être de type « C ». Voir page 77 pour la taille du fusible.
• Pour les schémas de câblage électrique de la porpe à chaleur, reportez-vous au manuel d'installation correspondant.
• Les câbles de communication et de sondes ne doivent pas être placés à proximité des câbles de puissance.
• La zone minimale entre les câbles de communication et du capteur et les raccordements externes doit être comprise entre 0,5 mm ^2 et 50 m, par exemple EKKX ou LiYY ou équivalent.
• Lors de l'acheminement du câblage dans F1155, des passe-câbles (par exemple UB1-UB3, sur l'image) doivent être utilisés. Pour UB1-UB3, les câbles sont insérés dans la pompe à chaleur de l'arrière vers l'avant.

REMARQUE!

Le commutateur (SF1) ne doit pas être réglé sur « l » ou sur ▲« » tant que la chaudière n pas été remplie d'eau pour préserver les co posants du produit.

REMARQUE!

L'installation électrique et les réparations doivent être réalisées sous le contrôle d'un électricien qualifié. Coupez le courant au moyen du disjoncteur avant d'entreprendre toute tâche d'entretien. L'installation et le câblage électriques doivent être réalisés conformément aux règles en vigueur.

REMARQUE!

Véri ez les branchements, la tension de secteur et la tension de phase avant de démarrer la machine pour empêcher tout dommage du système électrique de la pompe à chaleur.

a taille FC1 prope of doivout nce FO10 FQ10-SF2 UB3 UB1 UB2 des ont

DISJONCTEUR ÉLECTRIQUE

Le circuit de fonctionnement de la pompe à chaleur et certains de ses composants internes sont alimentés en é interne par un disjoncteur électrique miniature (FC1).

LIMITEUR DE TEMPÉRATURE

Le limiteur de température (FQ10) coupe l'alimentation de l'appoint électrique si la température excède 89°C et est réinitialisé manuellement.

Réinitialisation

Dépose de la trappe du boîtier électrique

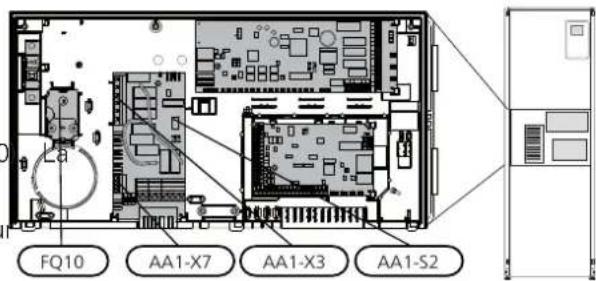

Le limiteur de température (FQ10) est accessible dé-rière le cache avant. Pour le réinitialiser, appuyez sur bouton (FQ10-SF2) à l'aide d'un petit tournevis.

Débranchez les contacts.

ACCESSIBILITÉ, BRANCHEMENT ÉLECTRIQUE

Le cache en plastique des boîtiers électriques s'ouvre à l'aide d'un tournevis.

REMARQUE!

Le cache de la carte d'entrée peut être ouvert sans outil.

Dépose du cache de la platine d'entrée

1. Dévissez les vis et inclinez le cache.

1. Dévissez les vis et inclinez le cache.

Utilisez un outil adapté pour libérer/verrouiller les câbles dans les répartiteurs de la pompe à chaleur.

Pour éviter toute interférence, ne placez pas de système de communication et/ou de capteur non blindé relié aux câbles de brancher nts externes à moins de 20 cm du câble à haute pression lors du routage.

ALIMENTATION

F1155 doit être installé avec une option de déconnéan (voir rubrique « Options de raccordement - Choix sur le câble d'alimentation. La section minimale des possible pour entrées AUX »). 32 câbles doit être dimensionnée en fonction du calibre des fusibles utilisés. Le câble fourni pour l'alimentation électrique entrante est branché au bornier X1 sur la carte de l'appoint électrique immergé (AA1). Toutes les installations doivent être réalisées conformément aux normes et directives en vigueur.

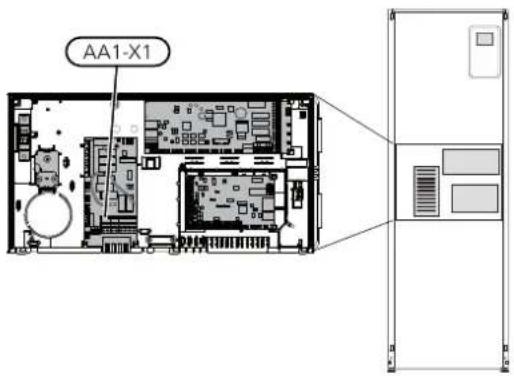

AA1-X1

REMARQUE!

F1155 ne peut être rebranché entre un courant monophasé et triphasé, ni entre 3x230 V et 3x400 V.

Raccordement 3x400Raccordement 3x230V

AA1-X1 N 0 PE L1 1 L2 L3 PE1 AA1-X1 PE L1 1 L2 2 L3 PE1 Raccordement 1x230V

AA1-X1 N PE 0 L1 1 PE1

Si le compresseur et l'appoint électrique nécessitent une alimentation indépendante, voir la section « Ver-rouillage externe des fonctions » à la page 32.

àCONTRÔLE DE LA PUISSANCE ABSORBÉE

Si la tension vers l'appoint électrique immergé et/ou le compresseur disparaît pendant un certain temps, cela indique certainement un blocage au niveau des entrées

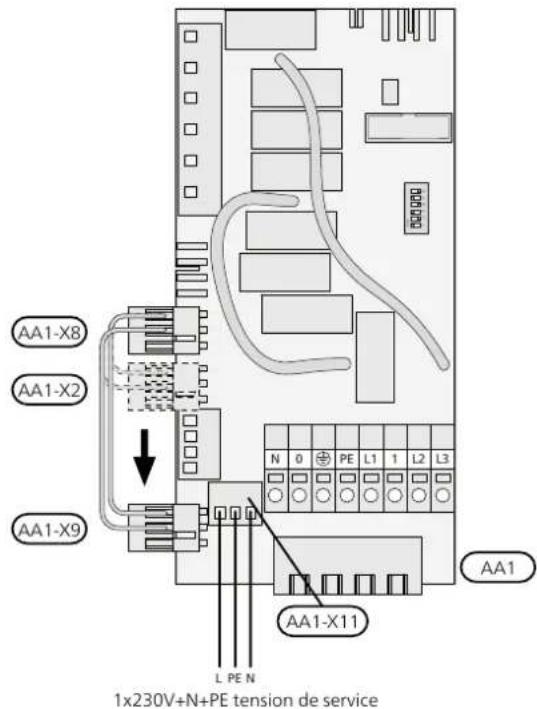

BRANCHEMENT D'UNE TENSION DE SERVICE EXTERNE POUR LE SYSTÈME RÉGULATION

REMARQUE!

Ne s'applique que pour une alimentation de 3x400V.

REMARQUE!

Placez les TOR sur les boîtier de connexion.

Si vous souhaitez brancher une tension de service externe pour le système de régulation au F1155 sur le circuit imprimé du thermoplongeur (AA1), le connecteur plat AA1:X2 doit être placé sur AA1:X9 (cf. schéma).

La tension de service (1x230 V \~ 50 Hz) est connectée à AA1:X11 (comme illustré).

AA1-X8 AA1-X2 AA1-X9 L PE N 1x230V+N+PE tension de service N 0 ⊕ PE L1 1 L2 L3 AA1-X11 AA1

SONDES DE CONNEXION

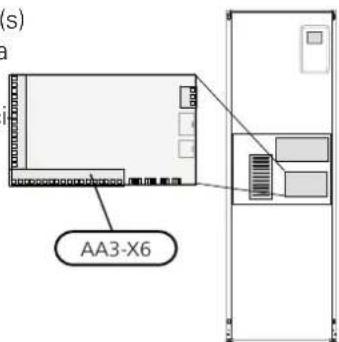

Branchez la (les) sonde(s) sur le bornier X6 de la platine d'entrée (AA3) selon les instructions ci-dessous.

(s) aa AA3-X6

Sonde extérieure

DE Installer la sonde de température extérieure (BT1) à l'ombre sur un mur orienté au nord ou nord-ouest, a n qu'elle ne soit pas affectée par le soleil du matin, par exemple.

Raccordez la sonde aux borniers X6:1 et X6:2 sur la platine d'entrée (AA3).

Si une gaine protectrice est utilisée, elle doit être étanche pour empêcher toute condensation dans le boîtier de la sonde.

AA3-X6 F1155 Externe BT1

Sonde de température, eau chaude

La sonde de température et le système de remplissage d'eau (BT6) se trouvent dans le doigt de gant sur le préparateur ECS.

Branchez le capteur au répartiteur X6:7 et X6:8 sur la carte d'entrée (AA3). Utilisez un câble à 2 conducteurs d'au moins 0,5 mm².

La pompe de remplissage d'eau chaude est activé dans le menu 5.2 ou dans le guide de démarrage.

AA3-X6 6 7 8 9 F1155 BT6

Sonde de température, robinet d'eau chaude

Une sonde de température pour le robinet d'eau chaude (BT7) peut être raccordée à F1155 via des entrées souples afin d'indiquer la température de l'eau au niveau de la partie supérieure du réservoir.

La sonde de température pour robinet d'eau chaude (BT7) est branchée sur l'entrée sélectionnée (menu 5.4, voir page 30) sur le répartiteur X6 de la carte d'entrée (AA3) située derrière le cache avant et dans un tube immergé sur le chauffe-eau.

Sonde de température, départ chauffage, externe

Si la sonde de température du circuit de retour externe doit être utilisée (BT25), raccordez-la aux borniers X6:5 et X6:6 sur la platine d'entrée (AA3).

AA3-X6 4 5 6 7 F1155 BT25

Sonde d'ambiance

F1155 est fourni avec une sonde d'ambiance (BT50 sonde d'ambiance assure plusieurs fonctions :

1. Elle indique la température ambiante actuelle su l'écran de F1155.
2. Permet de changer la température ambiante en
3. Elle permet de régler la température ambiante.

Installez la sonde à l'endroit où vous souhaitez régles nombre d'étapes, la puissance restituée maximale température. Pour ce faire, privilégiez par exemple un l'alimentation au niveau de la connexion de l'appoint emplacement sur un mur intérieur dégagé dans une électrique immergé varient en fonction du modèle. Voir entrée à environ 1,5 m du sol. Il est important que les tableaux.

sonde puisse procéder correctement à la mesure de la température ambiante appropriée. Évitez par conséquent appoint électrique peut être limité en fonction du pays de la placer dans un recoin, entre des étagères, derrière sélectionné.

un rideau, au-dessus ou à proximité d'une source chaleur, dans un courant d'air ou directement à la mière du soleil. Évitez également de la placer près vannes thermostatiques de radiateurs.

La pompe à chaleur fonctionne sans la sonde. Tout si l'utilisateur souhaite afficher la température intérie sur l'écran F1155, la sonde doit être installée. Racc la sonde d'ambiance à X6:3 et X6:4 sur la carte d (AA3).

Si vous prévoyez d'utiliser la sonde d'ambiance pour régler la température ambiante en °C et/ou pour ré la température ambiante, paramétrez-la à partir du nu 1.9.4.

Si vous utilisez la sonde d'ambiance dans une pièc équipée d'un système de chauffage par le sol, elle n'aura qu'une fonction indicative et ne permettra par de régler la température ambiante.

AA3-X6 2 3 4 5 F1155 Externe BT50

ATTENTION!

Les changements de température dans le logement prennent du temps. Par exemple, un chauffage au sol ne permet pas de sentir une différence notable de la température des pièces sur de courtes périodes de temps.

Réglages

FQ10 AA1-X7 AA1-X3 AA1-S2

°C APPOINT ÉLECTRIQUE - PUISSANCE MAXIMUM

de lu- des	MaxF1	55embre d'étages de co- connexion
		94,5 kW1x230V
efois, pure		94,5 kW3x230V
ordez		136,5 kW3x400V

		Nombre d'étages de1155nha xionMax
r égler	1x230V	77 kW
me-	3x230V	49 kW

F1155-12 & -16 as	Max (Réglage d'usine)	Pouvant être réglé sur	Nombre d'étages de connexion
3x400V	7 kW	9 kW	7 étapes (4 étape si l'appoint électrique immergé es réglé sur un maximum de 9 kW)

Réglage de la puissance restituée maximale Le réglage de la puissance maximale de l'appoint électrique s'effectue à partir du menu 5.1.12.

Les tableaux indiquent le courant de phase total de8x400V, F1155-6

l'appoint électrique immergé au démarrage. Si un a nt électrique immergé a déjà démarré et n'est pas à sa capacité totale, les valeurs du tableau peuvent changer, car la commande utilisait cet appoint électri immergé à l'origine.

Passage à la puissance restituée maximale

REMARQUE!

Ce branchement s'applique uniquement pour 3x400 V pour F1155-12 et -16.

Si la puissance maximale de livraison de l'appoint trique immergé (7 kW) n'est pas suf sante, la pon chaleur peut être réglée sur un maximum de 9 kW Déplacez le câble blanc du répartiteur X7:23 au rép teur X3:13 (le sceau sur le répartiteur doit être ca sur la carte du thermoplongeur (AA1).

3x 400 V (puissance restituée maximale, à la livraison 7 kW pour F1155-12 / -16)

ppoi-utiliset électrique	Courant de phase maximal L1(A)	Courant de phase maximal L2(A)	Courant de phase maximal L3(A)
			—0,0
			—2,20,5
			-4,3–1,0
			-4,32,21,5
			8,7–2,0
			8,7–2,22,5
			8,74,3–3,0
élec-pape à V.			8,74,32,23,5
			7,54,37,54,0
			7,54,39,74,5
parti-ssé)			16,2–7,55,0
			16,2–9,75,5
			16,24,37,56,0
pranchée			16,24,39,76,5

Supplément électrique max. (kW)	Courant de phase maxi-mal L1(A)	Courant de phase maxi-mal L2(A)	Courant de phase maxi-mal L3(A)
0	-	-	-
			4,3—1
			-8,7-2
			4,38,7-3
			8,78,7-4
			13,08,7-5
			8,78,78,7
			13,08,78,7

3x400 V (puissance restituée maximale, rég 9 kW pour F1155-12 / -16.)

Supplément électrique max. (kW)	Courant de phase maxi- mal L1(A)	Courant de phase maxi- mal L2(A)	Courant de phase maxi- mal L3(A)
0	-	-	-
			-8,7-2
			8,78,7-4
			8,78,78,7
			15,615,68

3x230V, F1155-6

Supplément électrique max. (kW)	Courant de phase maxi-mal L1(A)	Courant de phase maxi-mal L2(A)	Courant de phase maxi-mal L3(A)
			—0,0
			2,22,2-0,5
			4,34,3-1,0
			6,56,5-1,5
			8,68,6-2,0
			10,810,8-2,5
			11,54,38,73,0
			13,26,58,73,5
lée sur			15,08,68,74,0
			16,910,88,74,5

3x230V, F1155-12

Supplément électrique max. (kW)	Courant de phase maxi-mal L1(A)	Courant de phase maxi-mal L2(A)	Courant de phase maxi-mal L3(A)
0	-	-	-
			8,78,7-2
			15,18,78,74
			15,115,115,16
			27,127,115,19

1x230V, F1155-6

Supplément électrique max. (kW)	Courant de phase max L1(A)
0,0	-
	2,20,5
	4,31,0
	6,51,5
	8,62,0
	10,82,5
	13,03,0
	15,23,5
	17,34,0
	19,54,5

1x230V, F1155-12

Supplément électrique max. (kW)	Courant de phase max. L1(A)
0,0	-
	4,31,0
	8,72,0
	13,03,0
	17,44,0
	21,75,0
	26,16,0
	30,47,0

Si les capteurs de courant sont branchés, la pomp chaleur contrôle alors les courants de phase et aff automatiquement les étapes électriques à la phase moins chargée.

MODE SECOURS

Lorsque la pompe à chaleur est réglée en mode Urg (SF1 est en positio), seules les fonctions les plus indispensables sont activées.

- Le compresseur est hors tension et le chauffage est géré par le thermoplongeur.

- La production d'eau chaude est désactivée.

- Le contrôleur de délestage n'est pas branché.

REMARQUE!

Le commutateur (SF1) ne doit pas être positionné sur « ou » tant que F1155 n'a pas été rempli d'eau. Des pièces du produit pourraient être endommagées.

3x400 V (puissance restituée maximale, branché à la livraison 7 kW) pour F1155-12/-16) et 1 x F1155-12

3x400 V (puissance restituée maximale, réglée su. 9 kW) pour F1155 -12 / -16)

3x230V pour F1155-12

						654321kW
						offoffonoffoffoff2
						offoffonoffonoff4
tio-						offoffonoffonon6
s						offoffonononon9

Alimentation en mode secours

La puissance de l'appoint électrique immergé en mode Urgence est dé nie via le commutateur DIP (S2) sur la carte de l'appoint électrique immergé (AA1), conformément au tableau ci-dessous. Le réglage d'usine est de 3,5 kW pour F1155-6 et 6 kW pour F1155-12 / -16.

3x230V pour F1155-6

						6543
						offoffc
						offoffc
						offoffc
						offoffc
						offoffc
						offoffc
						offoffc
						offonc
						offonc

1x230V pour F1155-6

						6543
						offoffc
						offoffc
						offoffc
						ononc
						offonc
						offonc
3,5	on	off	on	off	on	off
						ononc
4,5	on	off	on	off	on	on

ON 1 2 3 4 5 6

AA1-S2

ON 1 2 3 4 5 6

AA1-S2

L'image présente le commutateur DIP (AA1-S2) en réglage d'usine

Thermostat en mode secours

La température d'alimentation en mode Urgence est dé nie à l'aide d'un thermostat (FQ10). Elle peut être réglée sur 35 (valeur prédéfinie pour le chauffage au sol, par exemple) ou sur 45 °C (radiateurs, par exemple).

35°C + 45°C

Raccordements

optionnels

offoffoff

Plusieurs pompes à chaleur (F1145, F1245 et F1345)

offoffottonon2,3 peuvent être raccordées en sélectionnant une pompe

offoff on off off on 3,0 a chaleur comme pompe maîtresse et les autres comme offoff on off on 3,5 esclaves.

offononoffon4.0 la bombe

offononononon4.5 mpe maîtresse, pouvant avoir jusqu'à 8 esclaves. Dans

les systèmes comprenant plusieurs pompes, chaque pompe doit avoir une référence unique. Il ne peut y avoir

654321 qu'une seule pompe maître avec un seul « esclave 5 », par exemple. Définir le maître/les esclaves dans le menu offoffoffoffon0,5

Les sondes de températures externes et les signaux de

commande doivent uniquement être raccordés à la po-

mpe maîtresse, sauf pour la commande externe du offonoffoffon2.5 module du compresseur.

offonoffonoffoff3,0

REMARQUE!

L'orsque plusieurs pompes à chaleur sont interconnectées (maître/esclave), le capteur de retour externe BT71 doit être utilisé. Si BT71 n'est pas connecté, le produit indique un défaut de capteur.

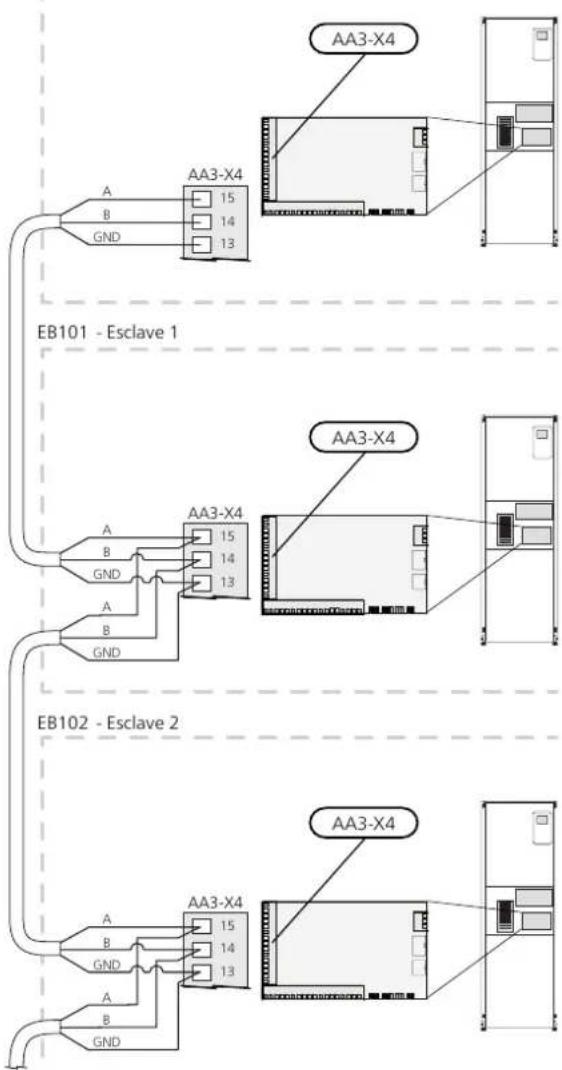

Raccordez les câbles de communication d'après le schéma au bornier X4:15 (A), X4:14 (B) et X4:13 (GND) sur la carte d'entrée (AA3).

Utilisez un câble de type LiYY, EKKX ou similaire.

L'exemple montre la connexion de plusieurs F1155.

EB100 - Maître

TOR

Gestionnaire de courant intégré

F1155 est équipé d'un gestionnaire de courant intégré, qui limite la puissance de l'appoint électrique supplémentaire. Le dispositif détermine l'étage maximum de l'appoint électrique compatible avec le disjoncteur différentiel installé. Si le courant dépasse le courant maximal autorisé par le disjoncteur différentiel, l'étage d'appoint n'est pas autorisé. La taille du disjoncteur différentiel du logement doit être spéciée dans le menu 5.1.12.

Gestionnaire de courant avec TOR connecté l'alimentation générale de l'habitation

Lorsque plusieurs produits consommateurs d'énergie fonctionnent en même temps que l'appoint de chauffage électrique, les disjoncteurs principaux risquent de sauter. F1155 est équipé d'un capteur de courant qui, grâce à un capteur d'intensité, régule les étages de puissance de l'appoint électrique supplémentaire. Pour ce faire, il redistribue la puissance entre les différentes phases ou désactive l'appoint électrique supplémentaire en cas de surcharge dans une phase. Si la surcharge persiste alors que l'appoint est désactivé, le compresseur ralentit. La reconnexion a lieu dès lors que l'autre consommation de courant est réduite.

ATTENTION!

Activez la détection de phase dans le menu 5.1.12 pour bénéficier de toutes les fonctionnalités si des capteurs de courant sont installés.

Branchement des TOR

Un capteur de courant doit être installé sur chaque conducteur de phase entrant dans la boîte de dérivation afin de mesurer le courant. La boîte de dérivation constitue un point d'installation approprié.

Raccordez les TOR à un câble à multi-brins dans le coffret électrique général. Le câble multi-brins reliant le coffret et F1155 doit présenter une section minimale de 0,5 mm².

Branchez le câble à la carte d'entrée (AA3) sur le N°BER UPLINK

X4:1-4, X4:1 correspond au bornier commun aux trois TOR.

Branchez le câble réseau branché (Droit, Cat.5e UTP) avec un connecteur mâle RJ45 au connecteur RJ45 (femelle) à l'arrière de la pompe à chaleur.

OPTIONS DE RACCORDEMENT EXTERNE

F1155 est doté d'un logiciel de contrôle des entrées et des sorties AUX sur la platine d'entrée (AA3), pour la connexion du contact de fonction ou de la sonde. Cela signi e que lorsqu'un contact de fonction externe (le commutateur doit être sans potentiel) ou une sonde est connectée à l'un des six raccordements spéciaux, la

BRANCHEMENT DU COMPTEUR D'ÉNERGIE correspondante doit être sélectionnée via le menu 5.4. EXTERNE

REMARQUE!

Le branchement d'un compteur d'énergie nécessite la version 35 ou une version ultérieure sur la platine d'entrée (AA3) ainsi que la « version d'af chage » 7312 ou une version ultérieure.

Un ou deux compteurs d'énergie (BE6, BE7) sont raccor-

dés au bornier X22 et/ou X23 sur la carte d'entrée (AA3) Pour certaines fonctions, des accessoires peuvent être nécessaires.

Entrées sélectionnables

Les entrées sélectionnables sur la carte d'entrée pour ces fonctions sont les suivantes :

AUX1	AA3-X6:9-10
AUX2	AA3-X6:11-12
AUX3	AA3-X6:13-14
AUX4	AA3-X6:15-16
AUX5	AA3-X6:17-18

Activez le(s) compteur(s) d'énergie dans le menu 5.2.4 puis dé nissez la valeur souhaitée (énergie par impulsion) dans le menu 5.3.21.

L'exemple ci-dessus utilise les entrées AUX1 (X6:9-10) et AUX2 (X6:11-12) de la carte d'entrée (AA3).

Sortie sélectionnable

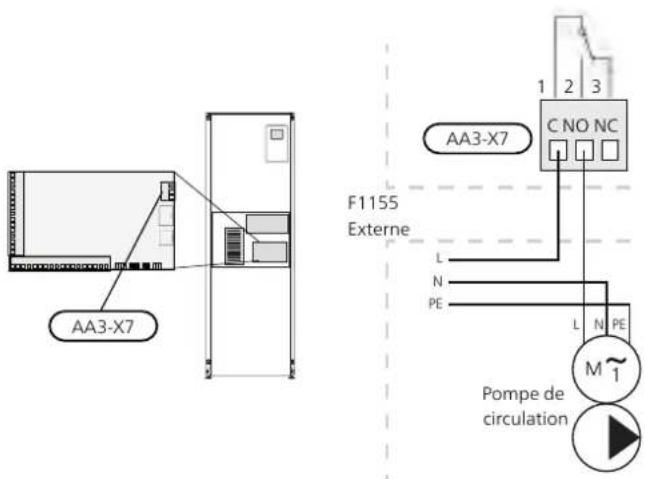

Une sortie sélectionnable est AA3-X7.

ASTUCE

Certaines des fonctions suivantes peuvent également être activées et programmées via les paramètres du menu.

SÉLECTION POSSIBLE D'ENTRÉES AUX

Sonde de température

La sonde de température peut être raccordée à F11

Les options disponibles sont :

• eau chaude, sup. (BT7) (affiche la température de dans la partie supérieure du réservoir ; la sonde d' température se trouve dans le tube immergé du b d'eau chaude).
• circuit de départ externe (BT25) (contrôle de la te rature du système de chauffage)
• rafraîchissement/chauffage (BT74), détermine à que moment il convient de basculer entre les modes ra chissement et chauffage (disponible lorsque la fonction de rafraîchissement est activée dans le menu 5.2.4)
  • température de retour (BT71)

Moniteur

Les options disponibles sont :

• alarme des unités externes. L'alarme est connectée à la commande, ce qui signi e que le dysfonctionnement s'af che à l'écran sous la forme d'une alarme d'information. Signal sans potentiel de type NO ou NC.
• niveau (accessoire NV10)/, pression/débitmètre de l'eau glycolée (NC).
• Pressostat pour circuit de distribution (NC).

Activation externe des fonctions

Un contact de fonction externe peut être connecté à la F1155 pour activer diverses fonctions. La fonction est activée lorsque le commutateur est fermé.

Fonctions possibles pouvant être activées :

• commande forcée de la pompe capteur
- niveau de confort de l'eau chaude « luxe temporai
- niveau de confort de l'eau chaude « économique »
- « réglage externe »

Lorsque le commutateur est fermé, la température passe en °C (si la sonde d'ambiance est connectée et

activée). Si la sonde d'ambiance n'est pas connectée SG Ready » est une forme de contrôle tarifaire intel-ou activée, le changement souhaité de « tempéra- ligente qui permet à votre fournisseur d'électricité ture » (décalage courbe de chauffage) est réglé avecagir sur les températures ambiante, de l'eau chaude le nombre d'incrémentations sélectionné. La valeur et/ou de l'eau de la piscine (le cas échéant) ou tout

peut être réglée de -10 à +10. Le réglage externe des systèmes de chauffage 2 à 8 nécessite certains accessoires.

- circuit de distribution 1 à 8

La valeur du changement est dé nie dans le menu 1.9.2, « réglage externe ».

- l'activation de l'une des quatre vitesses du ventilateur. (sélectionnable si l'accessoire de ventilation est activé). Les cinq options suivantes sont disponibles :

• 1-4 est normalement ouvert (NO)
  -3.1 est normalement fermé (NC)

La vitesse du ventilateur est activée lorsque le com- leau mutateur est fermé. La vitesse normale reprend une fois le commutateur à nouveau ouvert.

- +Adjust

Utilisation de la fonction +Adjust : l'installation communique avec le centre de commande* du système de chauffage au sol et règle la loi d'eau ainsi que la température de départ calculée en fonction de la demande du chauffage au sol.

Pour activer le système d'émission qui doit être affecté par la fonction +Adjust, il suf t de surligner la fonction et d'appuyer sur la touche OK.

*Une prise en charge est nécessaire pour la fonction +Adjust

ATTENTION!

Cet accessoire peut nécessiter une mise à jour de logiciel dans votre F1155. La version est af chée dans le menu « Infos d'entretien » 3.1. Rendez-vous à l'adresse nibeuplink.com et cliquez sur l'onglet « Logiciel » pour télécharger la dernière version du logiciel pour votre installation.

ATTENTION!

Dans les systèmes disposant à la fois de chauffage par le sol et de radiateurs, NIBE ECS 40/41 permet un fonctionnement optimisé.

- SG ready

ATTENTION!

Cette fonction peut uniquement être utilisée dans les réseaux d'alimentation qui prennent en charge la norme « SG Ready ».

« SG Ready » nécessite deux entrées AUX.

simplement de bloquer l'appoint de chauffage et/ou le compresseur de la pompe à chaleur à certaines GÉLECTION POSSIBLE DE SORTIE AUX (RELAIS VARIABLE LIBRE DE POTENTIEL)

heures de la journée (disponible dans le menu 4.1.5

une fois la fonction activée). Activez la fonction en l'est possible d'avoir un branchement externe grâce à branchant des contacts libres de potentiel aux deux entrées sélectionnées dans le menu 5.4 (SG Ready A. max. 2 A) sur la platine d'entrée (AA3), répartiteur X7.

et SG Ready B).

Fonctions optionnelles de branchement externe :

Commutateur ouvert ou fermé signi e l'une des postindication d'alarme.

sibilités ci-après :

- Blocage (A : fermé, B : ouvert)

« SG Ready » est active. Le compresseur ainsi l'appoint sont bloqués.

- Mode normal (A : ouvert, B : ouvert)

« SG Ready » n'est pas active. Pas d'impact système

- Mode économique (A : ouvert, B : fermé)

• Commande de la pompe à eau souterraine.
• Indication du mode de rafraîchissement (n'est valable si que que si des accessoires de rafraîchissement sont disponibles).
• Commande de la pompe de bouclage d'eau chaude. sur le
• Pompe de circulation externe (pour fluide caloporteur).
• Vanne directionnelle externe pour eau chaude.

"« SG Ready » est active. Le système se concentre Indication du mode Vacances.

sur les économies de coût et peut par exemple ex-

ploiter un tarif faible du fournisseur d'électricité Siul'une de ces fonctions est installée sur le répartiteur le surrégime de n'importe quelle source d'alimentation-elle doit être sélectionnée dans le menu 5.4, voir tion propre (l'impact sur le système peut être pageé 58.

dans le menu 4.1.5).

- Mode surrégime (A : fermé, B : fermé)

« SG Ready » est active. Le système peut fonter à plein régime ou en surrégime (prix très fait selon le fournisseur (l'impact sur le système peut être paramétré dans le menu 4.1.5).

(A = SG Ready A et B = SG Ready B)

L'alarme commune est présélectionnée en usine.

REMARQUE!

Une carte auxiliaire est nécessaire si plusieurs fonctions sont branchées sur le répartiteur X7 au moment où l'alarme est activée (voir page 71).

Verrouillage externe des fonctions

Un contact de fonction externe peut être connecté F1155 pour bloquer diverses fonctions. Le commuta doit être sans potentiel et un commutateur fermé traîne un verrouillage.

REMARQUE!

Le verrouillage entraîne un risque de gel.

à la taur en- AA3-X7

Fonctions pouvant être bloquées :

La photo montre le relais en position alarme.

• chauffage (verrouillage de la demande de chauffage) s'que le commutateur (SF1) est en position « » ou
• eau chaude (production d'ECS). La circulation de l'eau chaude reste fonctionnelle.
• compresseur
• Appoint de chauffage commandé en interne
• blocage du tarif (l'appoint, le compresseur, le chauffage, le rafraîchissement et la production d'eau chaude sont déconnectés)

Pompe de circulation externe, pompe d'eau souterraine ou pompe de circulation d'eau chaude branchée sur le relais d'alarme comme illustré ci-dessous.

REMARQUE!

Placez les TOR sur les boîtier de connexion.

AA3-X7 F1155 Externe AA3-X7 C NO NC L N PE L N PE M ~ 1 Pompe de circulation

ATTENTION!

Les sorties de relais peuvent présenter une charge maximale de 2 A (230V \~).

Accessoires de raccordement

Vous trouverez toutes les informations relatives au nchement d'accessoires dans les instructions d'utilisation qui vous ont été fournies pour les différents soires. Rendez-vous sur le site nibe.fr pour consult liste des accessoires compatibles avec F1155.

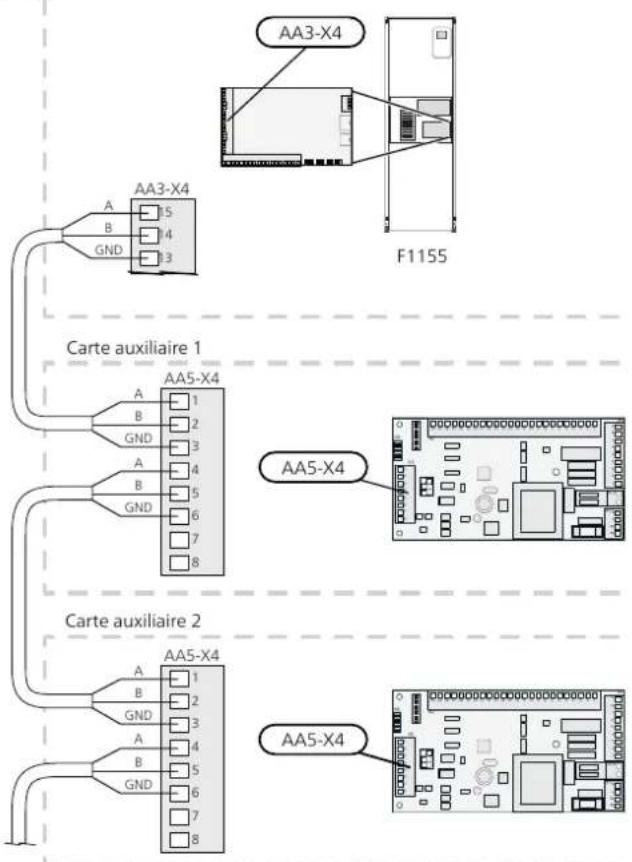

ACCESSOIRES AVEC UN CIRCUIT IMPRIM AA5

Les accessoires contenant un circuit imprimé AA5 sont connectés au bornier de la pompe à chaleur AA3-X4: 13-15. Utilisez un câble de type LiYY, EKKX ou similair Si plusieurs accessoires doivent être branchés, connectez la première carte d'accessoire directement au bornier de la pompe à chaleur. D'autres cartes auxiliaires sont branchées aux premières séries d'entrées.

Étant donné qu'il existe différents branchements pour les accessoires avec circuits imprimés AA5, lisez toujours les instructions du manuel pour les accessoires que vous allez installer.

AA3-X4 F1155 AA3-X4 A 15 B 4 GND 3 Carte auxiliaire 1 AA5-X4 A 1 B 2 GND 3 A 4 B 5 GND 6 7 8 Carte auxiliaire 2 AA5-X4 A 1 B 2 GND 3 A 4 B 5 GND 6 7 8 AA5-X4

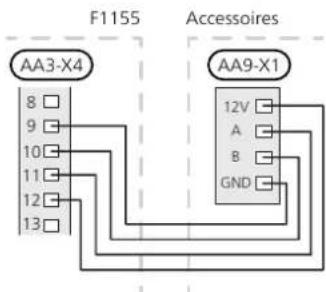

ACCESSOIRES AVEC UN CIRCUIT IMPRIMÉ AA9

Les accessoires qui contiennent le circuit imprimé AA9 sont raccordés au bornier de la pompe à chaleur X4:9-2-sur la platine d'entrée AA3. Utilisez un câble de type LiYY, EKKX ou équivalent.

acces- Etant donné qu'il existe différents branchements pour er la les accessoires avec circuits imprimés AA9, lisez tou- jours les instructions du manuel pour les accessoires

éque vous allez installer.

AA3-X4 nilaire enier ont

6 Mise en service et réglage

Préparations

1. Véri ez que le commutateur (SF1) est en position « ⏻ ». RE

2. Assurez-vous qu'il y a de l'eau dans les préparatés Eats GLYCOLEE ECS et le système de chauffage. Lors du remplissage

3. Continuez à remplir et à purger jusqu'à ce que tout l'air ait été éliminé et que la pression correcte soit atteinte.

REMLISSAGE ET PURGE DU SYSTÈME À aÉAIS GLYCOLÉE

ATTENTION!

Véri ez le disjoncteur et les disjoncteurs de protection du moteur. Ils peuvent avoir été déclenchés pendant le transport.

REMARQUE!

Ne démarrez pas F1155 s'il y a un risque l'eau présente dans le système ait gelé.

Lors du remplissage du système à eau glycolée, mélangez l'eau et l'antigel dans un bac ouvert. Ce mélange devrait permettre d'éviter tout risque de gel jusqu'à

-15 °C. Remplissez ensuite l'eau glycolée en raccordant une pompe de remplissage.

1. Assurez-vous qu'il n'y a pas de fuites au niveau du système à eau glycolée.
2. Raccordez la pompe de remplissage et la conduite de retour au raccord de remplissage du système à que eau glycolée (accessoire).
3. Si l'alternative 1 est utilisée, fermez la soupape située sous la cuve de niveau.

④ Fermez la vanne 3 voies directionnelle dans le raccord de remplissage.

1. Ouvrez les vannes situées au niveau du raccord de remplissage.

2. Activez la pompe de remplissage.

3. Continuez à remplir jusqu'à ce que de l'eau pénètre DE dans la conduite de retour.

4. Fermez les vannes situées au niveau du raccord de remplissage.

5. Ouvrez la vanne 3 voies directionnelle dans le rac- in- cord de remplissage.

6. Si l'alternative 1 (cuve de niveau) est utilisée, ouvrez la soupape située sous la cuve de niveau (CM2).

Remplissage et purge

ATTENTION!

Une ventilation insuffisante peut endommager des composants internes dans F1155.

1. Ouvrez la vanne de remplissage (externe, non cluse avec le produit). Remplissez le circuit de bution avec de l'eau.

2. Ouvrez la vanne de purge.

3. Si l'eau qui s'échappe de la vanne de purge n'est pas mélangée à de l'air, refermez la vanne. Après quelques instants, la pression commence à augme-nter.

4. Refermez la vanne de remplissage une fois la pression appropriée obtenue.

Purge

1. Purgez la pompe à chaleur via une vanne prévue à cet effet ainsi que l'ensemble du système de climatisation via leurs vannes de purge correspondantes.

Démarrage et inspection

GUIDE DE DÉMARRAGE

REMARQUE!

Il doit y avoir de l'eau dans le circuit de fage avant que le commutateur soit réglé " I".

REMARQUE!

Si plusieurs pompes à chaleur sont connectées, le guide de démarrage doit d'abord être exécuté sur les pompes à chaleur esclaves.

Sur les pompes à chaleur qui ne constituent pas l'unité principale, vous ne pouvez effectuer les réglages que pour les pompes de circulation de chaque pompe à chaleur. Les autres réglages sont effectués et contrôlés par l'unité principale.

ATTENTION!

Tant que le guide de démarrage est actif, aucune fonction de l'installation ne débutera automatiquement.

La procédure de démarrage réapparaît à chaque redémarrage de l'installation, jusqu'à sa désélection dans la dernière page.

nauf- Fonctionnement du guide de démarrage

A. Page

B. Nom et numéro de menu

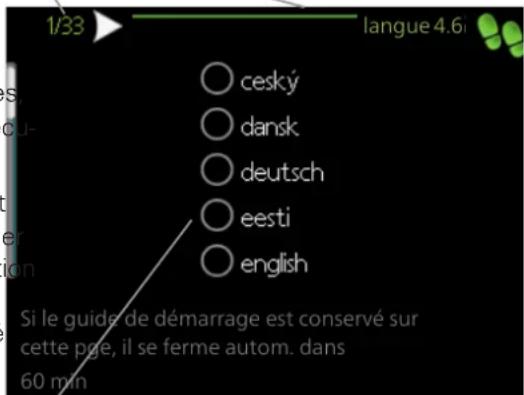

1/33 langue 4.6i cesky dansk deutsch eesti english Si le guide de démarrage est conservé sur cette pge, il se ferme autom. dans 60 min

1. Placez le commutateur (SF1) de la F1155 en position / Réglage « I ».
2. Suivez les instructions du guide de démarrage à l'écran. Si le guide de démarrage ne s'exécute pas vous pouvez voir ici à quel niveau du guide de démar-lors de la mise sous tension de la F1155, démariez-
   A. Page
   Vous pouvez voir ici à quel niveau du guide de démarrage vous êtes parvenu.

le manuellement à partir du menu 5.7.

ASTUCE

Voir la page 40 pour une présentation plus taillée du système de régulation de la pom à chaleur (fonctionnement, menus, etc.).

Naviguez entre les pages du guide de démarrage de la manière suivante :

1. Appuyez sur le bouton de commande jusqu'à ce que dé-l'une des èches en haut à gauche (au niveau du numéro de la page) ait été sélectionnée.
2. Appuyez sur le bouton OK pour changer de page dans le guide de démarrage.

Si la température dans le bâtiment est très basse au démarrage de F1155, le compresseur ne pourra peut-

être pas satisfaire intégralement la demande de châvous pouvez voir ici sur quel menu du système de com-fage sans recourir à un appoint. commande est basée la procédure de démarrage. Les

Mise en service

Lorsque l'installation est activée pour la première un guide de démarrage démarre automatiquement. instructions de ce guide de démarrage indiquent l'étapes à suivre lors du premier démarrage, ainsi réglages par défaut de l'installation.

Le guide de démarrage ne peut pas être ignoré, que isystème est réglé ici garantit un démarrage approprié.

B. Nom et numéro du menu

A tous pouvez voir ici sur quel menu du système de commande est basée la procédure de démarrage. Les chiffres entre crochets font référence au numéro du menu dans le système de commande.

Pour en savoir plus sur les menus concernés, lisez les les informations disponibles dans le menu d'aide ou consul- tez le manuel d'utilisateur. ue les
C. Option / Réglage

che isystème est réglé ici.

RÉGLAGE ET PURGE

Réglage de la pompe, opération automatique

Côté saumure

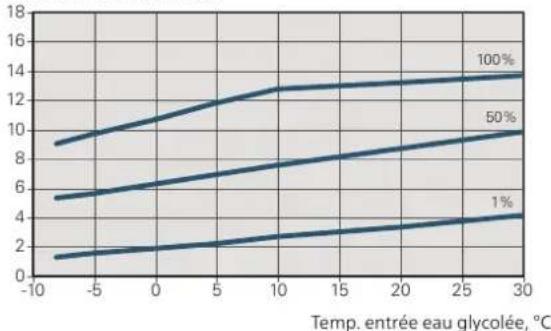

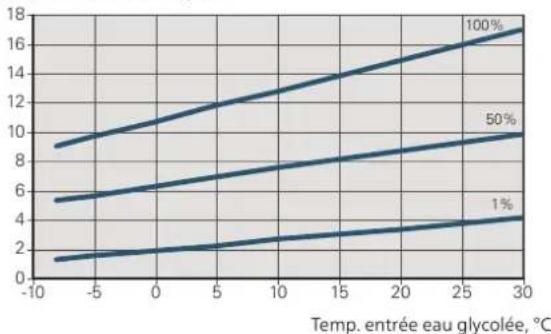

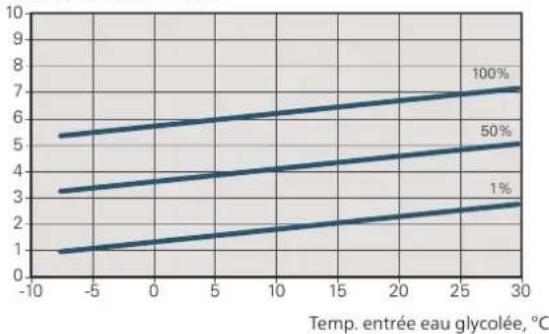

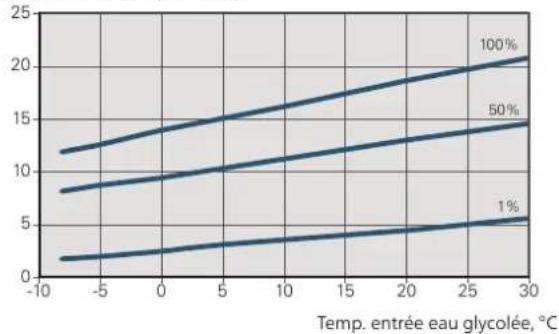

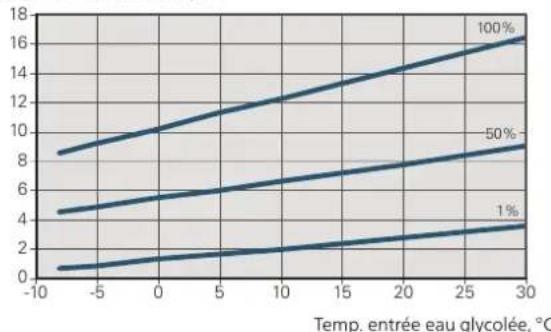

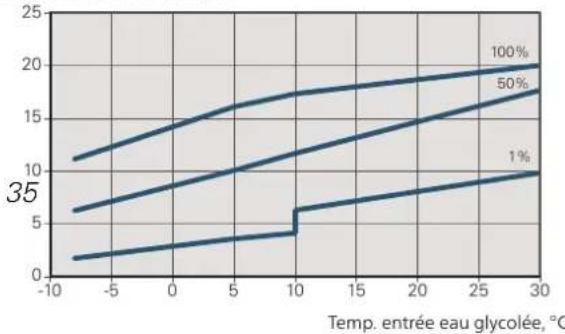

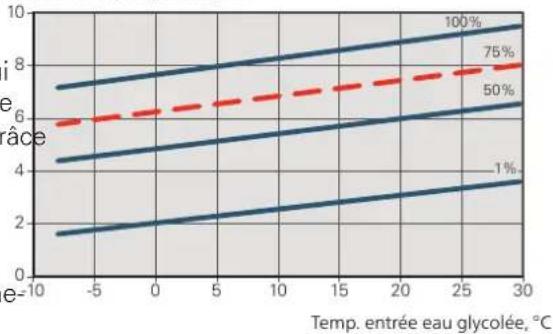

Le débit ne peut être réglé correctement dans le tème à eau glycolée que si la pompe à eau glyco nctionne à la vitesse appropriée. F1155 comprend pompe à eau glycolée qui peut être commandée matiquement en mode standard. Vous devrez peut exécuter manuellement certaines fonctions et certa accessoires. Dans ce cas, vous devrez dé nir la v appropriée.

Ajustez le débit de sorte que l'écart de température entre l'eau glycolée sortante (BT11) et l'eau glycolée entrante (BT10) soit compris entre 2 et 5 °C. Véri ez ces températures dans le menu 3.1 « infos d'entretien » et réglez la vitesse de la pompe à eau glycolée (GP2) jusqu'à obtention de l'écart de température souhaité. Un écart important indique un débit d'eau glycolée faible et un écart faible indique un débit d'eau glycolée élevé.

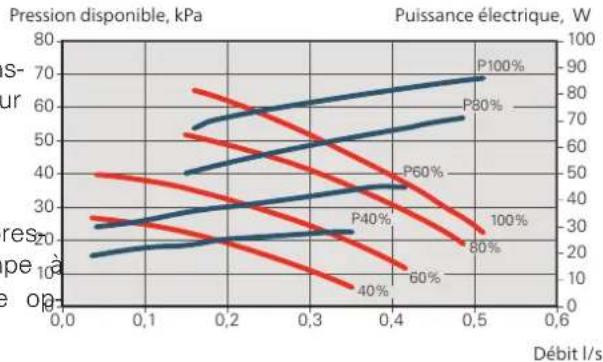

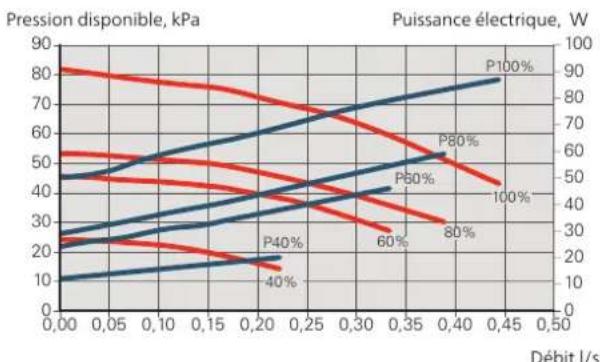

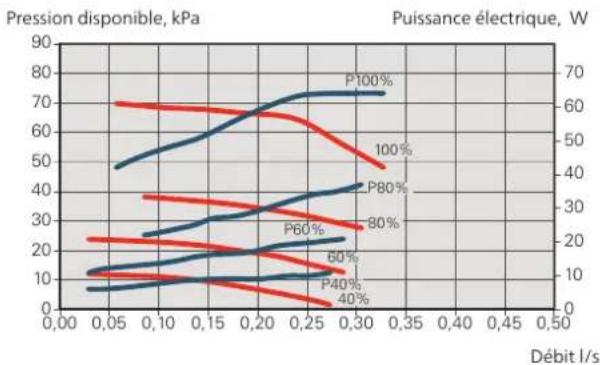

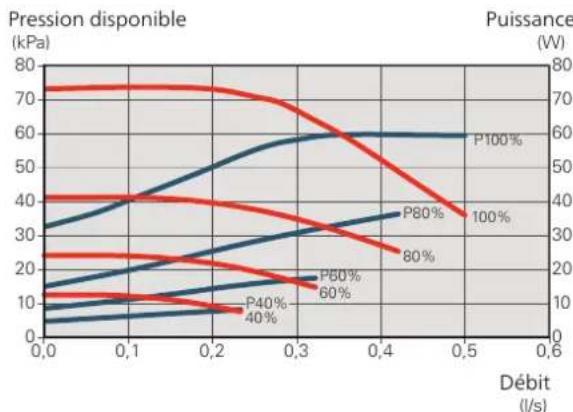

Pression disponible, kPa Puissance absorbée, W

F1155 6 kW

ASTUCE

Pour un fonctionnement optimal dans une installation multiple, toutes les pompes à chaleur doivent présenter un compresseur de taille identique.

Cette commande automatique agit lorsque le compres 20, seur est en marche et règle la vitesse de la pompe 10 à eau glycolée a n d'obtenir un écart de température op- timal entre les circuits de départ et de retour.

Côté chauffage

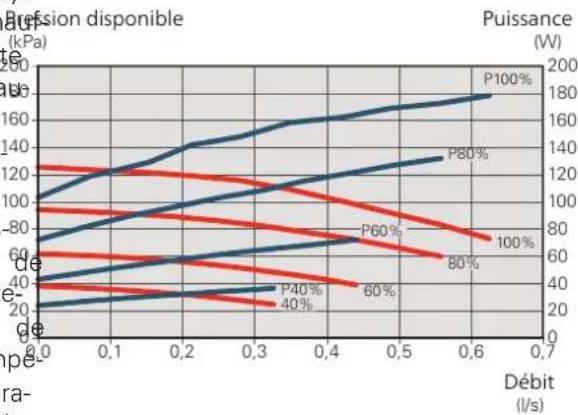

Vous ne pouvez régler correctement le ux dans le système du circuit de chauffage que si la pompe de chaufluation disponible fage fonctionne à la vitesse appropriée. F1155 compor une pompe de chauffage qui peut être commandée a tomatiquement en mode standard. Vous devrez peut-être exécuter manuellement certaines fonctions et certains accessoires, puis dé nir la vitesse appropriée.

Cette commande automatique agit lorsque le compresseur est en marche et règle la vitesse de la pompe chauffage selon le mode de fonctionnement afin d'obtenir un écart de température optimal entre les circuits départ et de retour. En mode chauffage, la TEB (temperature extérieure de base) dé nie et l'écart de température du menu 5.1.14 sont utilisés. Si nécessaire, la vitesse maximale de la pompe peut être limitée dans Fè menu 5.1.11.

F1155 12 kW

Réglage de la pompe, fonctionnement

Côté eau glycolée

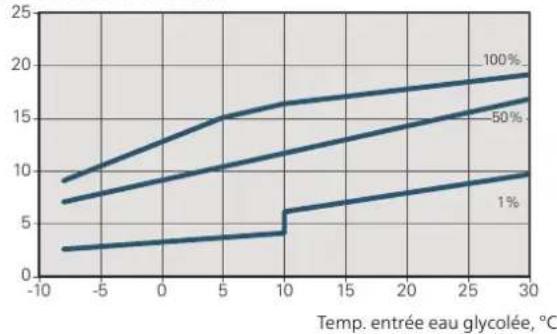

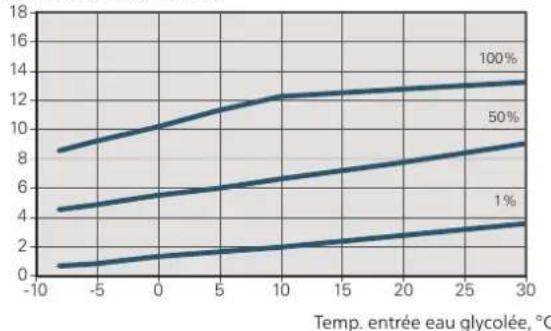

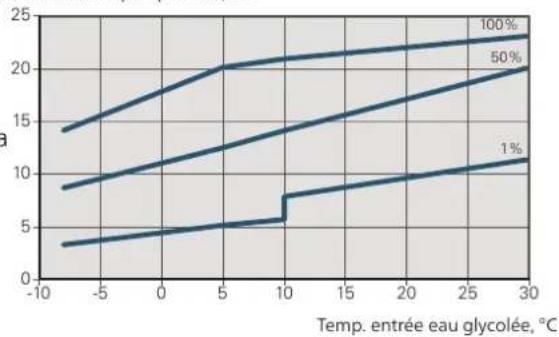

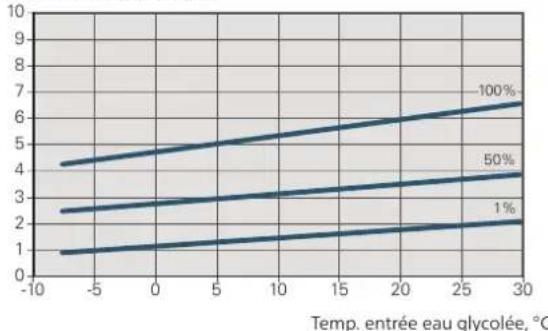

F1155 comprend une pompe à eau glycolée qui peut être commandée automatiquement. Pour une utilisation manuelle, désactivez « auto » dans le menu 5.1.9, p dé nissez la vitesse selon le schéma ci-dessous.

Fe155 16 kW

ATTENTION!

Lorsque vous utilisez un accessoire de rafraîchissement passif, vous devez dé nir la vitesse de la pompe à eau glycolée dans le menu 50

5Côpé circuit de chauffage

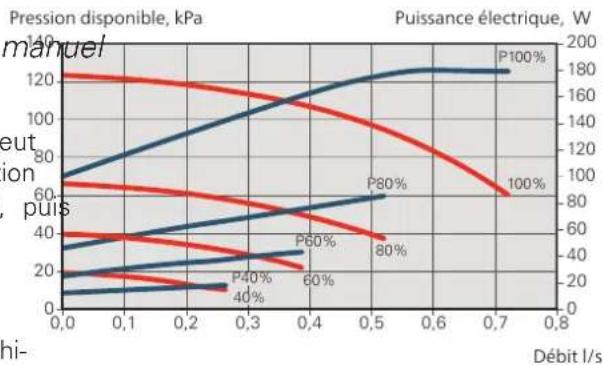

Réglez la vitesse de la pompe lorsque le système trouvé l'équilibre (dans l'idéal, 5 minutes après le crage du compresseur).

F1155 comprend une pompe de chauffage qui peut être commandée automatiquement. Pour une utilisation émar- manuelle, désactivez « auto » dans le menu 5.1.11, puis dé nissez la vitesse selon les schémas ci-dessous.

Le débit doit présenter une différence de température réajustement, purge, côté chauffage adaptée aux conditions de fonctionnement (chauffage : 5 - 10 °C, production d'eau chaude : 5 - 10 °C, chauffage de la piscine : environ 15 °C) entre la sonde de température de départ et la sonde de température de retour Véri ez ces températures dans le menu 3.1 « infos d'entretien » et réglez la vitesse de la pompe de circulation (GP1) jusqu'à obtention de la différence de température souhaitée. Une grande différence indique un faible débit du circuit de chauffage tandis qu'une faible réglage, purge, côté capteur

F1155 6 kW

F1155 12 kW

F1155 16 kW

Cuve de niveau

Véri ez le niveau de liquide dans la cuve de niveau (CM2). Si le niveau de liquide baissé, faites l'appoint.

1. Fermez la soupape située sous la cuve.
2. Débranchez le raccord au-dessus de cuve.
3. Remplissez avec de la saumure jusqu'à ce que la cuve soit environ remplie aux 2/3.
4. Rebranchez le raccord en haut de la cuve.
5. Ouvrez la soupape située sous la cuve.

Pour augmenter la pression du système, fermez la soupape du circuit sortant principal lorsque la pompe à eau glycolée ((GP2)) est activée et que la cuve de niveau ((CM2)) est ouverte, de sorte que le liquide s'en échappe.

Vase d'expansion

Si vous utilisez un vase d'expansion (CM3) au lieu d'une cuve de niveau, le niveau de pression est véri é à l'aide du manometre (BP6). En cas de chute de la pression, le système doit être rempli.

Réglage de la loi d'eau

Le menu Loi d'eau permet d'af cher la loi d'eau de votre habitation. L'objectif de la loi d'eau est de maintenir une température intérieure constante, quelle que soit la température extérieure, afin d'utiliser efficacement l'énergie. Cette loi d'eau permet à F1155 de déterminer la température de l'eau alimentant le circuit de distribution (température de départ) et, par conséquent, la température intérieure.

COEFFICIENT DE LA COURBE

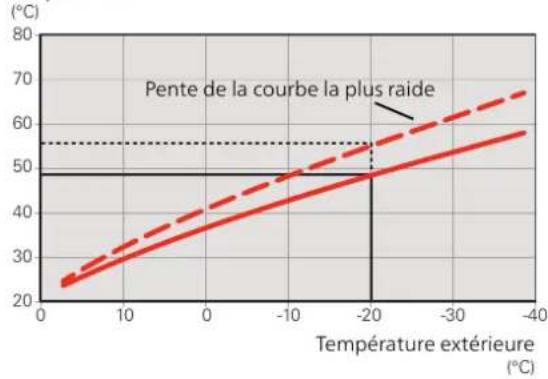

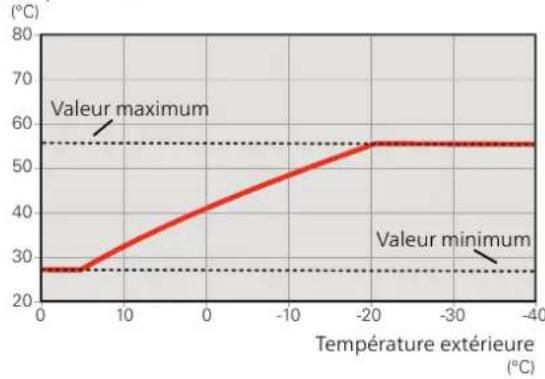

La pente de la loi d'eau indique de combien de degrés la température de départ est augmentée/diminuée lorsque la température extérieure chute/monte. Une pente plus raide indique une température de départ plus élevée à une certaine température extérieure.

Température d'alimentation

Température d'alimentation

La pente de courbe optimale dépend des conditions climatiques de votre région, ainsi que de l'équipemé de votre habitation (radiateurs, ventilo-convecteurs ou plancher chauffant) et de sa qualité d'isolation.

La loi d'eau est réglée lors de l'installation du système de chauffage, mais un nouveau réglage sera peut-être nécessaire ultérieurement. Normalement, la loi d'eau ne nécessite pas d'autre réglage.

ATTENTION!

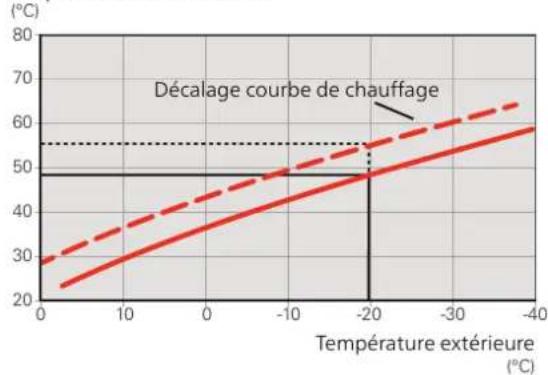

Avec les systèmes de plancher chauffant, la température de départ maximale est normalement réglée entre 35 et 45 °C.

Véri ez la température maximale de votre plancher chauffant avec votre fournisseur.

Un décalage de la loi d'eau signi e que la tempér d'alimentation change de la même valeur pour tout les températures extérieures. Ainsi, un décalage de loi d'eau de +2 unités, par exemple, augmente la pérature d'alimentation de 5 °C quelle que soit la pérature extérieure.

Température d'alimentation

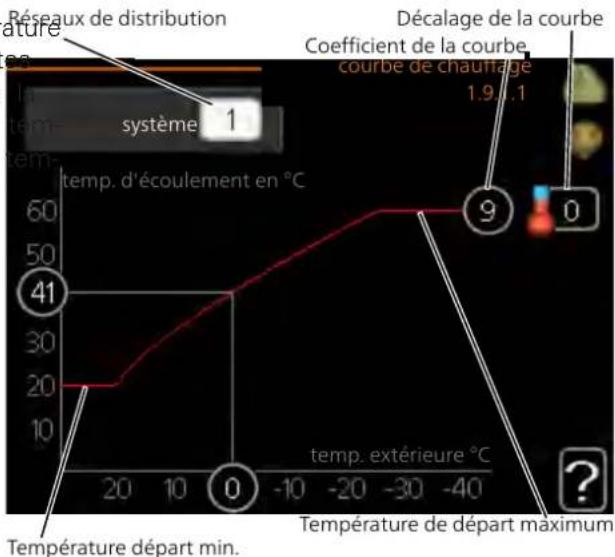

AJUSTEMENT DE LA COURBE

Résaux de distribution ature systeme 1 temp. d'écoulement en °C temp. extérieure °C 0 -10 -20 -30 -40 Décage de la courbe Coefficient de la courbe courbe de chauffage 1.9 1.1 9 0 41 Temperature départ min. Température de départ maximum

TEMPÉRATURE DE DÉPART - VALEURS MAXIMUM ET MINIMUM

La température du circuit de chauffage ne pouvant être supérieure à la valeur maximale de réglage ou rieure à la valeur minimale de réglage, la courbe de chauffage s'aplanit à ces températures.

1. Sélectionnez le système d'émission (si vous en avez plusieurs) pour lequel la loi d'eau doit être modi ée.

2. Sélectionnez la pente et le décalage de la courbe.

ATTENTION!

Le réglage de « temp. min. dép. chauff. » et/ou de « temp. max. circuit écoul. » s'effectue dans des menus différents.

« temp. min. dép. chauff. » peut être réglé dans le menu 1.9.3.

« temp. max. circuit écoul. » peut être réglé dans le menu 5.1.2.

ATTENTION!

La courbe 0 indique que courbe personnalis est utilisé.

Les réglages de courbe personnalisée s'effectuent dans le menu 1.9.7.

POUR DÉTERMINER UNE LOI D'EAU

1. Tournez le bouton de commande de manière à ce que l'anneau sur l'axe avec la température extérieure soit sélectionné.
2. Appuyez sur le bouton OK.
3. Suivez la ligne grise jusqu'à la loi d'eau puis regardez à gauche pour relever la valeur de la température de départ pour la température extérieure sélectionnée.
4. Vous pouvez maintenant sélectionner les relevés de différentes températures extérieures en tournant le bouton de commande vers la droite ou la gauche et en relevant la température de départ correspondante.
5. Appuyez sur le bouton OK ou Retour pour quitter le mode Lecture.

7 Commande - Présentation

Unité d'af chage

A Affichage B Voyant d'état C Bouton OK D Bouton Retour E Bouton de commande F Commutateur G Port USB F1155

E

BOUTON DE COMMANDE

Le bouton de commande peut être tourné vers la droite ou la gauche. Vous pouvez :

• parcourir les menus et les options ;
- augmenter ou diminuer les valeurs ;
- changer de page dans le cas d'instructions présentées sur plusieurs pages (par exemple, aide et infos d'entretien).

F

COMMUTATEUR (SF1))

Trois positions sont possibles pour le commutateur :

• Marche ( )
• Veille ⏻)
• Mode secours ▲)

Le mode secours doit être uniquement utilisé en cas de dysfonctionnement de la pompe à chaleur. Dans ce mode, le compresseur est mis hors tension et le thermoplongeur se met en marche.

L'écran de la pompe à chaleur est éteint et le voyant d'état s'illumine en jaune.

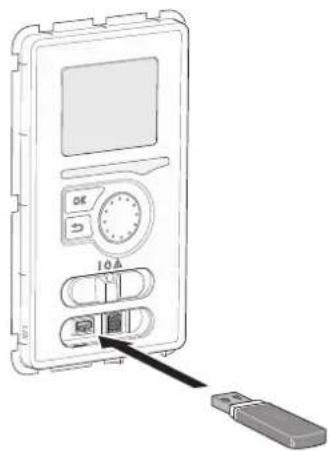

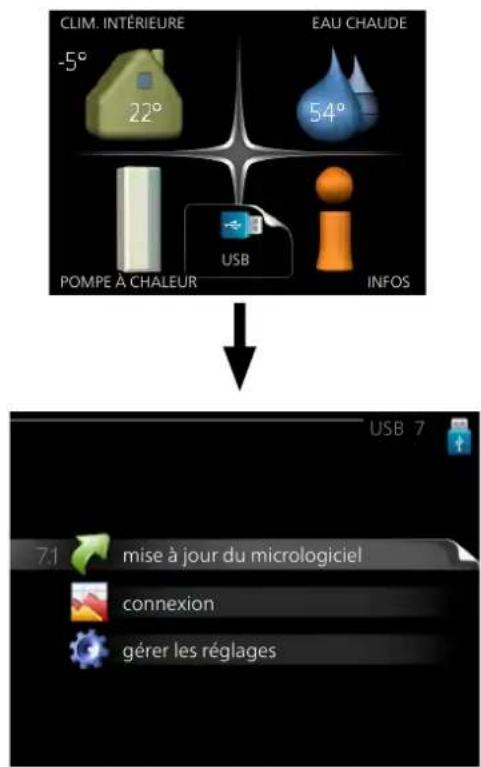

PORT USB

Le port USB est caché sous le badge plastique sur lequel gure le nom du produit.

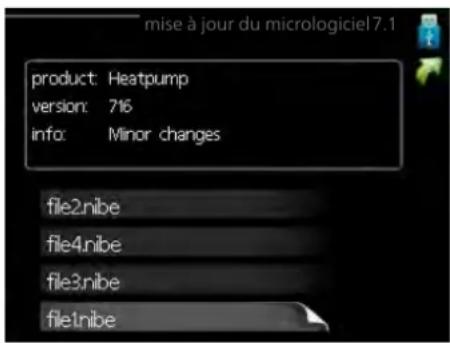

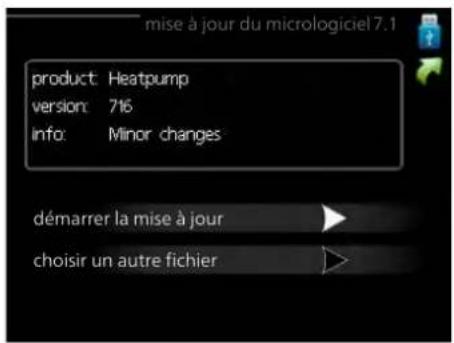

Le port USB est utilisé pour mettre à jour le logiciel.

Rendez-vous à l'adresse nibeuplink.com et cliquez sur l'onglet « Logiciel » pour télécharger la dernière version du logiciel pour votre installation.

A AFFICHAGE

L'écran af che des instructions, les réglages et des informations de fonctionnement. Vous pouvez facilement parcourir les menus et les options pour régler la température ou obtenir les informations dont vous avez besoin.

B VOYANT D'ÉTAT

Le voyant d'état indique l'état de la pompe à chaleur. Il est :

• vert en fonctionnement normal ;
- jaune en mode secours ;
- rouge si une alarme a été déclenchée.

C BOUTON OK

Le bouton OK vous permet de :

- confirmer des sélections de sous-menus/options/valeurs dé nies/pages dans le guide de démarrage.

D BOUTON RETOUR

Le bouton Retour vous permet de :

• revenir au menu précédent ;
- modi er un réglage qui n'a pas été con rmé.

Système de menus

MENU 3 - INFOS

Af chage de la température et d'autres informations de Lorsque la porte de la pompe à chaleur est ouverte, les quatre principaux menus du système de menus ainsi sous aux informations disponibles dans le menu d'aide que certaines informations élémentaires s'af chent au le manuel d'utilisateur.

l'écran.

MAÎTRE

Température extérieure Température intérieure - (si des sondes d'ambiance sont installées) CLIM. INTÉRIEURE EAU CHAUBE Temp. eau chaude -5° 22° 54° POMPE À CHAUR ENTRETIEN INFOS Luxé temporaire (si option activée) Quantité d'eau chaude estimée Informations relatives au fonctionnement

Ce menu est également dé ni dans le système de menus limités de la pompe à chaleur esclave.

MENU 4 - POMPE À CHALEUR

Réglage de l'heure, de la date, de la langue, de l'af - chage, du mode de fonctionnement, etc. Voir les informations dans le menu d'aide ou le manuel utilisateur.

MENU 5 - ENTRETIEN

Réglages avancés. Ces réglages sont destinés uniquement aux installateurs ou aux techniciens. Le menu s'affiche lorsque vous maintenez le bouton Retour enfoncé pendant 7 secondes dans le menu de démarrage. Voir page 47.

Ce menu est également dé ni dans le système de menus limités de la pompe à chaleur esclave.

ESCLAVE

EAU CHAUBE 54° INFOS ENTRETIEN

Si la pompe à chaleur est dé nie comme esclave, un menu principal limité s'af che, car la majorité des réglages du système sont effectués au niveau de la pompe à chaleur maître.

MENU 1 - CLIM. INTÉRIEURE

Réglage et programmation de la température intérieure. Reportez-vous aux informations disponibles dans le menu d'aide ou le manuel d'utilisateur.

MENU 2 - EAU CHAUDE

Réglage et programmation de la production d'eau chaude. Reportez-vous aux informations disponibles dans le menu d'aide ou le manuel d'utilisateur.

Ce menu s'af che uniquement si le chauffe-eau est branché à la pompe à chaleur.

Ce menu est également dé ni dans le système de menus limités de la pompe à chaleur esclave.

SYMBOLES À L'ÉCRAN

Les symboles suivants peuvent apparaître à l'écran pendant le fonctionnement.

	DescriptionSymbole
	Ce symbole apparaît à côté du panneau d'informations si le menu 3.1 contient des informations importantes.
	Ces deux symboles indiquent si le compresseur ou l'appoint électrique est bloque dans F1155.Ils peuvent, par exemple, être bloqués en fonction du mode de fonctionnement sélectionné via le menu 4.2, si le blocage est programmé via le menu 4.9.5 ou si une alarme s'est produite et empêche l'un des deux de fonctionner. Verrouillage du compresseur. Verrouillage de l'appoint électrique
	Ce symbole apparaît si le mode d'augmentation périodique ou le mode Luxe pour l'eau chaude est activé.
	Ce symbole indique si le « réglage vacances » est actif dans 4.7
	Ce symbole indique si la F1155 communique avec NIBE Uplink.
	Ce symbole indique le réglage du ventilateur s'il diffère du réglage normal.Accessoire nécessaire.
	Ce symbole est visible dans les installations équipées d'accessoires solaires actifs.
	Ce symbole indique si le chauffage de la piscine est actif.Accessoire nécessaire.
	Ce symbole indique si le rafraîchissement est actif.Accessoire nécessaire.

FONCTIONNEMENT

Pour déplacer le curseur, tournez le bouton de commande vers la gauche ou la droite. La position sélectionnée s'af che en blanc et/ou a un coin relevé.

SÉLECTION D'UN MENU

Pour se déplacer dans le système de menus, sélectionnez un menu principal et appuyez sur le bouton OK. Une nouvelle fenêtre s'af che alors à l'écran avec les sous-menus.

Sélectionnez l'un des sous-menus en appuyant sur le bouton OK.

SÉLECTION D'OPTIONS

RÉGLAGE D'UNE VALEUR

Pour dé nir une valeur :

1. Sélectionnez la valeur souhaitée à l'aide du bouton de commande.
2. Appuyez sur le bouton OK. L'arrière-plan de la valeur s'af che en vert pour vous indiquer que vous vous trouvez dans le mode de réglage.
3. Tournez le bouton de commande vers la droite pour augmenter la valeur et vers la gauche pour la réduire.

Dans un menu d'options, l'option en cours de sé- 4. lection est indiquée par une petite coche verte.

Pour sélectionner une autre option :

1. Cliquez sur l'option souhaitée. L'une des options est alors présélectionnée (en blanc).
2. Appuyez sur le bouton OK pour con rmer l'option sélectionnée. Une petite coche verte apparaît à côté de l'option sélectionnée.

Appuyez sur le bouton OK pour con rmer la valeur que vous venez de dé nir. Pour modier et revenir à la valeur d'origine, appuyez sur le bouton Retour.

UTILISEZ LE CLAVIER VIRTUEL

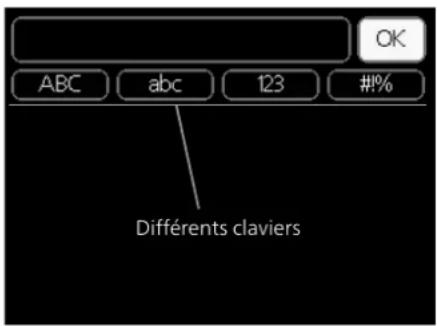

ABC abc 123 #!!% Différents claviers OK

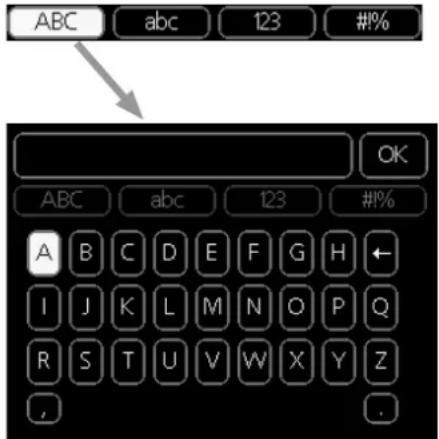

Dans certains menus où du texte doit être saisi, un clavier virtuel est accessible.

En fonction du menu, vous pouvez avoir accès à différentes polices de caractères que vous pouvez sélectionner à l'aide de la molette de commande. Pour modi er le tableau des caractères, appuyez sur le bouton Précédent. Si un menu dispose uniquement d'une police de caractères, le clavier s'af che directement.

Quand vous avez terminé d'écrire, marquez « OK » et appuyez sur le bouton OK.

NAVIGATION ENTRE LES FENÊTRES

Un menu peut comprendre plusieurs fenêtres. Tournez le bouton de commande pour parcourir les différentes fenêtres.

Navigation entre les fenêtres du guide de démarrage.

Flèches permettant de parcourir les différentes fenêtres du guide de démarrage

1. Appuyez sur le bouton de commande jusqu'à ce que l'une des èches en haut à gauche (au niveau du numéro de la page) ait été sélectionnée.
2. Appuyez sur le bouton OK pour changer d'étape dans le guide de démarrage.

MENU AIDE

Plusieurs menus sont dotés d'un symbole vous indiquant qu'une aide supplémentaire est disponible.

Pour accéder à l'aide :

1. sélectionnez le symbole Aide à l'aide du bouton de commande.
2. Appuyez sur le bouton OK.

Le menu Aide comprend plusieurs fenêtres que vous pouvez parcourir avec le bouton de commande.

8 Commande - Menus

Menu 1 - CLIM. INTÉRIEURE

Menu 1.1.1 - chauffage1.1 - température1 - CLIM. INTÉRIEL

1.2 - ventilation *	1.1.2 - rafraîchissement *
	1.3.1 - chauffage1.3 - programmation
	1.3.2 - rafraîch. *
	1.3.3 - ventilation *
		1.9.1.1 courbe de chauffageMenu 1
	1.9.2 - réglage externe	1.9.1.2 - loi d'eau rafr *
	1.9.3 - temp. min. dép. chauff.	1.9.3.1 - chauffage
	1.9.4 - réglages sondes d'ambiance	1.9.3.2 - rafraîch. *
	1.9.5 - réglages du rafraîchi- ssement *
	1.9.6 - temps retour ventil. *
		1.9.7.1 - chauffage1.9.7 - courbe pe
	1.9.8 - décalage de points	1.9.7.2 - rafraîch. *
	1.9.9 - Refroidissement no- cturne
	1.9.11 - +Adjust
	1.9.12 - rafraîchissement FLM*

Menu 2 - EAU CHAUDE

2.1 - luxe temporaire2 - EAU CHAUDE*, **
2.2 - mode de confort
2.3 - programmation

2.9.1 - augmentation périodique2.9 - avancé

2.9.2 - recirc. d'eau chaude *

Menu 3 - INFOS

3.1 - infos d'entretien **3 - INFOS **
3.2 - infos compresseur **
3.3 - infos chaleur suppl. **
3.4 - journal des alarmes **
3.5 - journal temp. int

* Accessoires nécessaires.

** Ce menu est également dé ni dans le système de menus limités de la pompe à chaleur esclave.

Menu 4 - POMPE À CHALEUR

4.1.1 - piscine *4.1 - fonctions supplém.4 - POMPE À CHA

	4.1.3.1 - NIBE Uplink4.1.3 - interne
	Menu 4.1.4 - sms *	4.1.3.8 - réglages tcp/ip
		4.1.3.9 - réglages proxy
	Menu 4.1.5 - SG Ready
	4.1.6 - smart price adap- tion™
	4.1.7 - domotique
	4.1.8 - smart energy source™	4.1.8.1 - réglages
	Menu 4.1.10 - Électricité solaire *	4.1.8.2 - déf. tarif
		4.1.8.3 - Impact CO2
		4.1.8.4 - périodes tarifaires, électricité
		4.1.8.5 - périodes tarifaires, tarif xe
		4.1.8.6 - pér tarifaire, aj. dé- riv. ext.
		4.1.8.7 - pér tarifaire, aj. étape ext.
		4.1.8.8 - périodes tarifaires, OPT10
4.2 - mode de fonct.
4.3 - mes icônes
4.4 - heure et date
4.6 - langue
4.7 - réglage vacances
	4.9.1 - priorité de fonct.4.9 - avancé
	4.9.2 - réglage du mode auto
	4.9.3 - réglage minutes de- grés
	4.9.4 - réglage d'usine utilisat- teur
	4.9.5 - prog. du verrouillage

* Accessoire nécessaire.

Menu 5 - ENTRETIEN

APERÇU

5 - ENTRETIE.1 - réglages de fonctionnement

* * * *

5.1.1 - réglages de l'eau chaude *

5.1.2 - temp. max. circuit écoul.

5.1.3 - diff. max. de temp. du circuit

5.1.4 - actions alarmes

5.1.5 - vit. ventilation air extrait *

Menu 5.1.7 - régl. al. pompe capteur

5.1.8 - mode fonct. pompe capteur **

5.1.9 - Vitesse pompe saumure **

5.1.10 - mode fonct. pompe chauffage **

5.1.11 - vit. pompe chauffage **

5.1.12 - suppl. électrique interne

5.1.14 - débit déf. système clim.

5.2.1 - mode maître/escl. **5.2 - réglages système

5.2.2 - esclaves installés

5.3.1 - FLM *5.3 - réglage des accessoires

5.3.2 - chal. sup. com. par dériv. *

5.3.4 - chauffage solaire *

5.3.6 - chal. sup. com. par incrém.

5.3.8 - eau chaude confort *

5.3.11 - modbus *

5.3.12 - module d'air extrait/insuf é *

5.3.15 - Module de communication GBM *

5.3.16 - Capteur d'humidité *

5.3.21 - débitmètre/compt. élec.*

5.4 - Entrées/sorties circuit **

5.5 - réglage d'usine param avancés **

5.6 - commande forcée **

5.7 - guide de démarrage **

5.8 - démarrage rapide **

5.9 - fonction séchage du sol

5.10 - journal des modi cations **

* Accessoire nécessaire.

** Ce menu est également dé ni dans le système menus limités de la pompe à chaleur esclave.

Allez dans le menu principal, actionnez et maintené enfoncé le bouton Retour pendant 7 secondes pour céder au menu Maintenance.

Sous-menus

Menu ENTRETIEN comporte du texte en orange et est de destiné aux spécialistes. Ce menu comprend plusieurs sous-menus. Vous trouverez les informations d'état pour le menu correspondant à droite des menus.

réglages de fonctionnemen Réglages de fonctionnement de la pompe à chaleur.

réglages système Réglages système de la pompe à chaleur, activation des accessoires, etc.

réglage des accessoire. Réglages de fonctionnement de divers accessoires.

Entrées/sorties circuit Réglage du logiciel de contrôle des entrées et des sorties sur la carte d'entrée (AAS).

réglage d'usine param avano Réinitialisation complète de tous les réglages (y compris les réglages accessibles 55 °C à l'utilisateur) aux valeurs par défaut. Plage de réglage temp. dém. économique: de 5 à

commande forcée. Commande forcée des différents éléments de la pompe à chaleur. Plage de réglage temp. arrêt économique: de 5 à 60 °C

guide de démarrag Démarrage manuel du guide deRéglage d'usine temp. arrêt économique : 48 °C démarrage lorsque la pompe à chaleur est activée pour normal

démarrage rapide Démarrage rapide du compresseur. Plage de réglage temp. dém. normal: de 5 à 60 °C

REMARQUE!

Des réglages incorrects dans les menus d'entretien peuvent endommager la pompe à chaleur.

MENU 5.1 - RÉGLAGES DE FONCTIONNEMENT

Des réglages de fonctionnement de la pompe à chaRéglage d'usine temp. arrêt luxe : 53 °C peuvent être effectués à partir des sous-menus.

MENU 5.1.1 - RÉGLAGES DE L'EAU CHAUPE

Les réglages de l'eau chaude nécessitent que la pro-réglage d'usine : 55 °C ction d'ECS soit activée dans le menu 5.2.4 accessoires.

procédé charge

Plage de réglage : temp. cible, temp. delta

Valeur par défaut : temp. delta

puissance élevée

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

Vous pouvez dé nir ici les températures de démarrage et d'arrêt de l'eau chaude pour les différentes options de confort dans le menu 2.2. Vous pouvez également dé nir la température d'arrêt pour une augmentation périodique via le menu 2.9.1.

Si plusieurs compresseurs sont disponibles, dé nissez la différence entre l'engagement et le désengagement de chacun d'entre eux durant le chargement d'eau chaude et la condensation xe.

Pour une sortie de charge plus élevée, cliquez sur la sélection relative à une entrée élevée.

Le procédé de charge pour le mode eau chaude est sélectionné ici. « temp. delta » est recommandé pour les préparateurs ECS avec serpentin, « temp. cible » pour les préparateurs ECS avec double enveloppe et les préparateurs ECS avec serpentin semi instantané.

Lorsque « puissance élevée » est actionné, le chargement de l'eau chaude s'effectue avec une puissance d'alimentation supérieure au mode standard et la capacité en eau chaude est donc plus élevée, et le temps de recharge est amélioré.

MENU 5.1.2 - TEMP. MAX. CIRCUIT ÉCOUÈs

Réseau de distribution

Plage de réglage : 20-80 °C

Valeur par défaut : 60 °C

La température d'alimentation maximale pour le circuit de distribution peut être dé nie ici. Si l'installation com-

porte plusieurs circuits de distribution, les températures

d'alimentation individuelles maximum peuvent être de

finies pour chaque circuit. La température d'alimentation

maximale des circuits de distribution 2 à 8 ne peut pas

être supérieure à celle du circuit de distribution 1.

ATTENTION!

Dans le cas de systèmes de plancher chauffé nissez ici la vitesse de ventilateur parmi les cinq vint, temp. max. circuit écoul. doit normalementesses sélectionnables.

être réglé entre 35 et 45°C.

Véri ez la température maximale de votre plancher chauffant avec votre fournisseur.

MENU 5.1.3 - DIFF. MAX. DE TEMP. DU CIRCUIT

Plage de réglage : de 1 à 25 °C

Valeur par défaut : 10 °C

diff max add.

Plage de réglage : de 1 à 24 °C

Valeur par défaut : 3 °C

Ues différentes possibilités sont les suivantes : la pompe

à chaleur arrête de générer de la chaleur (réglage par défaut) et/ou elle réduit la température ambiante.

ATTENTION!

Si aucune action d'alarme n'est sélectionnée, la consommation d'énergie peut être plus élevée en cas d'alarme.

MENU 5.1.5 - VIT. VENTILATION AIR EXTRAIT (ACCESSOIRE REQUIS)

normal et vitesse 1-4

Plage de réglage : 0 - 100 %

ATTENTION!

Un ux de ventilation incorrect risque d'endo-mmager l'habitation et d'accroître la consommation d'énergie.

MENU 5.1.7 - RÉGL. AL. POMPE CAPTEUR

départ capteur mini

Plage de réglage : de -12 à 15 °C

Valeur par défaut : -8 °C

départ capteur mini

Dé nissez la température à laquelle la pompe à chaleur doit activer l'alarme en cas de température de sortie

risée d'eau glycolée basse.

« réinitialisation automatique » est sélectionné, l'alarme se réinitialise lorsque la température a augmente sur-nté d'1 °C en dessous de la valeur dé nie.

Le compresseur ralentit lorsque la température de l'eau glycolée atteint la température minimale dé nie pour

l'eau-glycolée. La commande du compresseur essaie des maintenir la température de l'eau glycolée à 2 ° C de phaleque la valeur dé nie pour l'eau glycolée sortante.

MENU 5.1.8 - MODE FONCT. POMPE CAPTEUR

léode de fonct.

de Plage de réglage : intermittent, continu, continu 10 jours

Valeur par défaut : intermittent

Vous pouvez définir ici la différence maximum auto entre la température de départ calculée et la tempure réelle lorsque le compresseur est en mode CI suppl. La diff. max. de l'appoint ne doit jamais être périeure à la diff. max. du compresseur

Si la température de départ actuelle dépasse celle lée avec la valeur dé nie, la valeur des degrés-min est réglée sur +2. Le compresseur de la pompe à s'arrête lorsqu'il n'y a qu'une demande de chauffag

diff max add.

Si « supplément » est sélectionné et activé dans le menu 4.2 et que la température de départ actuelle passe celle calculée avec la valeur dé nie, l'appoint chauffage est forcé à s'arrêter.

MENU 5.1.4 - ACTIONS ALARMES

Sélectionnez ici la manière dont vous souhaitez être

prévenu du déclenchement d'une alarme à l'écran. Dé nissez ici le mode de fonctionnement de la pompe à saumure.

intermittent : la pompe à eau glycolée démarre environ

20 secondes avant et s'arrête environ 20 secondes le compresseur.

continu : fonctionnement continu.

continu 10 jours : Fonctionnement continu pendant

10 jours. La pompe bascule ensuite en fonctionne intermittent.

ASTUCE

Vous pouvez utiliser « continu 10 jours » a démarrage pour obtenir une circulation continue lors d'une période de démarrage de ma nière à purger le système plus facilement.

ecart de température, rafraîchissement actif

Plage de réglage : 2 - 10 °C

Réglage d'usine : 5 °C

Déntnissez ici la vitesse de la pompe à eau glycolée.

Sélectionnez « auto » si la vitesse de la pompe capteur doit être régulée automatiquement (réglage d'usine) pour un fonctionnement optimal.

Pour une utilisation manuelle de la pompe à eau glycolée, désactivez « auto » et dé nissez la valeur entre 1 et 100 %.

Pour un fonctionnement de la pompe à eau glycolée avec un « delta xe », sélectionnez « delta xe » sous « mode de fonct. » et dé nissez la valeur entre 2 et 10 °C.

MENU 5.1.9 - VITESSE POMPE SAUMURE

mode de fonct.

Plage de réglage : auto / manuel / delta xe

Valeur par défaut : auto

delta T

Plage de réglage : 2 - 10 °C

Réglage d'usine : 4 °C

vit. mode attente

Plage de réglage : 1 - 100 %

Réglage d'usine : 70 %

Ctrl ext. vitesse (AUX)

Plage de réglage : 1 - 100 %

Réglage d'usine : 100 %

manuel

Plage de réglage : 1 - 100 %

Réglage d'usine : 100 %

vit. raf. passif (accessoire requis)

Plage de réglage : 1 - 100 %

Réglage d'usine : 75 %

vitesse rafraîch. actif (accessoire requis)

Plage de réglage : 1 - 100 %

Réglage d'usine : 75 %

vit. mode attente rafraîchissement

Plage de réglage : 1 - 100 %

Réglage d'usine : 30 %

Si des accessoires de rafraîchissement sont présents, vous pouvez également régler la vitesse de la pompe à eau glycolée lors du rafraîchissement passif (la pompe à eau glycolée fonctionne alors en mode manuel).

Si le mode de fonctionnement continu (voir « Menu 5.1.8 - mode fonct. pompe capteur », page 49) a été sélectionné, il est aussi possible de choisir le mode d'attente. La pompe de circulation continue à fonctionner tandis que le compresseur s'arrête.

Ce menu est également dé ni dans le système de menus limités de la pompe à chaleur esclave.

MENU 5.1.10 - MODE FONCT. POMPE CHAUFFAGE

mode de fonct.

Plage de réglage : auto, intermittent

Valeur par défaut : auto

Dé nissez ici le mode de fonctionnement de la pompe de chauffage.

auto : La pompe de chauffage fonctionne conformément au mode de fonctionnement réel de F1155.

intermittent : La pompe de chauffage démarre environ 20 secondes avant le compresseur et s'arrête au même moment.

MENU 5.1.11 - VIT. POMPE CHAUFFAGE

État de fonctionnement

Plage de réglage : auto / manuel

Valeur par défaut : auto

Réglage manuel, eau chaude

Plage de réglage : 1 - 100 %

Réglage d'usine : 70 %

Réglage manuel, chauffage

Plage de réglage : 1 - 100 %

Valeurs par défaut : 70 %

Réglage manuel, piscine

Plage de réglage : 1 - 100 %

Valeurs par défaut : 70 %

vit. mode attente

Plage de réglage : 1 - 100 %

Valeurs par défaut : 30 %

vitesse min. autorisée

Plage de réglage : 1 - 50 %

Valeurs par défaut : 1 %

vitesse max. autorisée

Plage de réglage : 50 - 100 %

Valeurs par défaut : 100 %

vitesse rafraîch. actif (accessoire requis)

Plage de réglage : 1 - 100 %

Valeurs par défaut : 70 %

vit. raf. passif (accessoire requis)

Plage de réglage : 1 - 100 %

Valeurs par défaut : 70 %

« eau chaude » indique le mode de fonctionnement production d'eau chaude pour la pompe de chauffage.

« piscine » indique le mode de fonctionnement chauffage de la piscine pour la pompe de chauffage.

« rafraîch. » (accessoire nécessaire) indique le mode de fonctionnement rafraîchissement pour la pompe de chauffage.

S'il existe des accessoires pour le rafraîchissement ou si la pompe à chaleur comprend une fonction intégrée pour le rafraîchissement, vous pouvez également régler la vitesse du circulateur chauffage dans les modes respectifs de rafraîchissement actif (le circulateur chauffage passe ensuite en fonctionnement manuel).

MENU 5.1.12 - SUPPL. ÉLECTRIQUE INTERNE

app. él. connecté max. 3x400 V, F1155-12/-16

Plage de réglage F1155-12 / -16: 7 / 9 kW

Réglage d'usine F1155-12 / -16: 7 kW

régl. appoint élec. max.

Plage de réglage F1155-6 1x230V : 0 - 4,5 kW

Plage de réglage F1155-6 3x230V : 0 - 4,5 kW

Plage de réglage F1155-12 1x230V : 0 - 7kW

Plage de réglage F1155-12 3x230V : 0 - 9kW

Plage de réglage F1155-6 3x400V : 0 - 6,5 kW

Plage de réglage F1155-12 & -16 3x400V : 0 - 9 kW

Réglage d'usine F1155-6 1x230V : 4,5 kW

Réglage d'usine F1155-6 3x230V : 4,5 kW

Réglage d'usine F1155-12 1x230V : 7 kW

Réglage d'usine F1155-12 3x230V : 9 kW

Récilage d'usine F1155-6 3x400V : 6 kW

Réglage d'usine F1155-12 & -16 3x400V : 6 kW

taille des fusibles

Plage de réglage : 1 - 400 A

valeurs par défaut : 25 A

Rapport transformation

Plage de réglage : 300 - 3000

iBéglage d'usine : 300

Dé nissez la vitesse à laquelle le circulateur chauffage

est supposé fonctionner dans le mode actuel. Sélec

nnez « auto » si la vitesse du circulateur chauffage

être régulée automatiquement (réglage d'usine) pour un fonctionnement optimal.

Si « auto » est activé pour le chauffage vous pouvez

également effectuer le réglage « vitesse max. autor

sée » qui limite la vitesse de la pompe de chauffa

l'empêche de fonctionner à une vitesse supérieure à valeur dé nie.

Pour une utilisation manuelle de la pompe à uide

porteur, désactivez « auto » pour le mode de fon

nement en cours, puis dé nissez la valeur entre 0 et

100% (la valeur précédemment dé nie pour « vites max. autorisée » ne s'applique plus).

« chauffage » indique le mode de fonctionnement

chauffage pour la pompe de chauffage.

¿È nissez ici la puissance maximale du chauffage électrique supplémentaire interne de F1155 ainsi que la taille du fusible de l'installation.

Vous pouvez également véri er ici quel capteur d'intensité est installé sur quelle phase entrante de la propriété (les capteurs d'intensité doivent être installés, voir page 29). Pour cela, sélectionnez « ordre phases détection » et appuyez sur le bouton OK.

« vit. mode attente » indique le mode de fonctionnement installé sur quelle phase entrante de la propriété chauffage ou rafraîchissement pour la pompe de chaleç capteurs d'intensité doivent être installés, voir page fage lorsque la pompe à chaleur n'a besoin ni du 20m Pour cela, sélectionnez « ordre phases détection » presseur ni d'un appoint électrique supplémentaire et appuyez sur le bouton OK.

qu'elle ralentit.

Les résultats de ces véri cations apparaissent juste Vous pouvez ici dé nir une plage de fréquence dans la-dessous des sélections du menu « ordre phases détede le compresseur est bloqué. Les paramètres de tion ». La plage de réglage diffèrent selon le produit contrôlé

MENU 5.1.14 - DÉBIT DÉF. SYSTÈME CLIM.

préréglages

Plage de réglage : radiateur, chauff. au sol, rad. chauf. sol, TEB °C

Valeur par défaut : radiateur

Plage de réglage TEB : -40,0 - 20,0 °C

Réglage d'usine TEB : -18,0 °C

réglage perso

Plage de réglage dT au TEB : 0,0 - 25,0

Réglage d'usine dT au TEB : 10,0

Plage de réglage TEB : -40,0 - 20,0 °C

Réglage d'usine TEB : -18,0 °C

Le type de système de distribution de chaleur de mpe de chauffage (GP1) est dé ni ici.

dT au TEB est la différence en degrés entre les ratures de départ et de retour à la température rieure de base.

MENU 5.1.22 - HEAT PUMP TESTING

REMARQUE!

Ce menu est destiné à tester F1155 d'après les différentes normes.

L'utilisation de ce menu pour des motifs autres peut provoquer un mauvais fonctionnement de votre installation.

Ce menu contient plusieurs sous-menus, un pour chaque norme.

MENU 5.1.24 - BLOQUER FRÉQ.

Bloquer fréq. 1

Plage de réglage sélectionnable à l'écran :

Démarrage : 17 - 115 Hz

Arrêt : 22 - 120 Hz

Plage de réglage maximum : 50 Hz

Bloquer fréq. 2

Plage de réglage sélectionnable à l'écran :

Démarrage : 17 - 115 Hz

Arrêt : 22 - 120 Hz

Plage de réglage maximum : 50 Hz

REMARQUE!

Une plage de fréquence de blocage importante peut provoquer un fonctionnement erratique du compresseur.

MENU 5.2 - RÉGLAGES SYSTÈME

Vous pouvez effectuer ici différents réglages système pour la pompe à chaleur, comme, par exemple quels accessoires installer.

Si le préparateur ECS est connecté à F1155 le chargement de l'eau chaude doit être activé ici.

Vous pouvez activer les accessoires connectés de deux manières différentes. Vous pouvez soit surligner une des solutions proposées dans la liste ou utiliser la fonction automatique « recherche acc. installés ».

recherche acc. installés

Témpéctionnez « recherche acc. installés » et appuyez sur xté-bouton OK pour trouver automatiquement les accessoires connectés au F1155.

ATTENTION!

Certains accessoires ne peuvent être localisés automatiquement et doivent être décochés manuellement, voir le menu 5.4.

REMARQUE!

Sélectionnez uniquement l'option de pompe à eau souterraine si l'accessoire AXC 40 doit être utilisé pour commander la pompe de circulation.

Vous pouvez effectuer ici différents réglages système pour la pompe à chaleur, par exemple, les réglages maître/esclave, les réglages de raccordement et quels accessoires installer.

MENU 5.2.1 - MODE MAÎTRE/ESCL.

Plage de réglage : maître, esclave 1-8

Valeur par défaut : maître

Dé nissez la pompe à chaleur en tant qu'unité maître ou esclave Dans un système comprenant une pompe à chaleur, celle-ci doit être dé nie comme « maître ».

ATTENTION!

Dans les systèmes comprenant plusieurs pompes à chaleur, un identi ant unique est a bué à chaque pompe. En d'autres termes, peut y avoir qu'une seule pompe « maître une seule pompe « esclave 5 ».

MENU 5.2.2 - ESCLAVES INSTALLÉS

Dé nissez les esclaves connectés à la pompe à maître.

Vous pouvez activer les esclaves connectés de deux manières différentes. Sélectionnez l'alternative dans liste ou utilisez la fonction automatique « recherche claves installés ».

REMARQUE!

Avant d'effectuer ces réglages, un identi ant unique doit avoir été attribué à chaque esclave (voir le menu 5.2.1).

MENU 5.2.3 - RACCORDEMENT

Saisissez les données concernant les raccordements de canalisation dans votre système, par exemple, pour le chauffage de la piscine, la production d'eau chaude sanitaire et le chauffage du bâtiment.

Ce menu possède une mémoire de raccordement, ce qui signi e que le système de commande se rappelle de la manière dont une vanne d'inversion spéci que est raccordée et entre automatiquement le raccordement correct lors de la prochaine utilisation de cette vanne d'inversion.

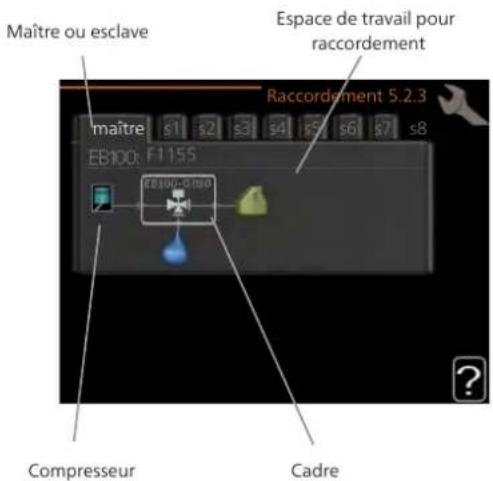

Maître ou esclave Espace de travail pour raccordement Raccordement 5.2.3 maître s1 s2 s3 s4 s5 s6 s7 s8 EB100: F1155 EB100-0110 Compresseur Cadre

Maître/esclave : sélectionnez la pompe à chaleur pour laquelle le réglage du raccordement doit être effectué (s'il n'y a qu'une seule pompe à chaleur dans le système seul le maître est af ché).

Compresseur : précisez si le compresseur est bloqué, commandé de l'extérieur par une entrée progressive ou standard (raccordé par exemple au chauffage de la pistoine, à la charge d'eau chaude et au chauffage du bâtiment).

"Cadre : Déplacez-vous autour du cadre à l'aide du bouton de commande. Utilisez le bouton OK pour sélectionner les changements que vous souhaitez effectuer et pour con rmer le paramètre dans la fenêtre d'options qui s'af che à droite.

Espace de travail pour le raccordement : Le raccordement du système est illustré ici.

la es-	DescriptionSymbole
	Compresseur (bloqué)
	Compresseur (commandé de l'extérieur)
	Compresseur (standard)
	Vannes d'inversion pour la régulation de l'eau chaude, du rafraîchissement ou de la piscine.Les désignations au-dessus de la vanne d'inversion indiquent si celle-ci est électriquement connectée (EB100 = maître, EB101 = esclave 1, CL11 = piscine 1, etc.)
ce elle est	Chargement en eau chaude, uniquement à partir du compresseur sélectionné. Commandé via pompe à chaleur.
	Piscine 1
	Chauffage (chauffage du bâtiment, inclut tout système de chauffage supplémentaire)
	Rafraîchissement

MENU 5.2.4 - ACCESSOIRES

Informez ici la pompe à chaleur des accessoires installés. Si un préparateur d'eau chaude est connecté au F1155, le chargement d'eau chaude doit être activé ici.

Vous pouvez activer les accessoires connectés de deux manières différentes. Sélectionnez l'alternative dans la liste ou utilisez la fonction automatique « recherche acc. pour installés ».

ysecherche acc. installés

Sélectionnez « recherche acc. installés » et appuyez sur le bouton OK pour trouver automatiquement les accessoires connectés au F1155.

ATTENTION!

Certains accessoires sont introuvables avec fonction de recherche et doivent être sélennés dans le menu 5.4.

REMARQUE!

Sélectionnez uniquement l'option de pompe eau souterraine si l'accessoire AXC 40 doit é utilisé pour commander la pompe de circulation.

mois entre alarmes de ltre : permet de dé nir le nombre de mois qui doivent s'écouler avant que la pompe à chaleur vous informe qu'il est temps de nettoyer le jo-ltre du module d'air extrait.

Nettoyez régulièrement le filtre à air du module d'extraction d'air, en fonction de la quantité de poussière contenue dans l'air de ventilation.

activation climatisation : permet d'activer le rafraîchissement via le module d'air extrait. Lorsque la fonction est activée, les réglages du rafraîchissement s'af chent dans le système de menus.

MENU 5.3 - RÉGLAGE DES ACCESSOIRES

Les réglages de fonctionnement des accessoires installés et activés s'effectuent dans les sous-menus correspondants.

ASTUCE

Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

MENU 5.3.1 - FLM

fonct. continu pompe

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

Vitesse de pompe

Plage de réglage : 1 - 100 %

Réglage d'usine : 100%

durée entre dégivrages

Plage de réglage : de 1 à 30 h

Valeur par défaut : 10 h

mois entre alarmes de ltre

Plage de réglage : 1 - 12

Valeur par défaut : 3

activation climatisation

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

MENU 5.3.2 - CHAL. SUP. COM. PAR DÉRIV.

appoint prioritaire

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

dém. source chaleur sup.

Plage de réglage : de 0 à 2000 DM

Valeurs par défaut : 400 DM

temps fonct. mini

Plage de réglage : de 0 à 48 h

Valeur par défaut : 12 h

temp. min

Plage de réglage : de 5 à 90 °C

Valeur par défaut : 55 °C

amplif. robinet mélangeur

Plage de réglage : de 0,1 à 10,0

fonct. continu pompe : permet de sélectionner le Value par défaut : 1,0

de fonctionnement continu dans le module d'air extr

Vitesse de pompe : permet de sélectionner la vitesse

souhaitée pour la pompe de circulation du module extrait.

^a t ^r étard robinet mélangeur

vitesse Plage de réglage : de 10 à 300 s d'air

Valeurs par défaut : 30 s

durée entre dégivrages : permet de dé nir la durée mi-

nimale entre deux dégivrages de l'échangeur thermique du module d'air extrait.

Lorsque le module d'extraction d'air est en fonctionne avec dérivation. Un appoint externe avec dérivation

ment, l'échangeur thermique est refroidi de sorte que correspond, par exemple, à une chaudière à

de la glace se forme dessus. Lorsque la quantité de bois/ oul/gaz/granulés.

glace formée est trop importante, la capacité de transfert

de chaleur de l'échangeur thermique est réduite et un vous pouvez régier l'ampil cation de la vanhe direction-

dégivrage est alors nécessaire. Le dégivrage permet de nelle et son temps d'attente.

chauffer l'échangeur thermique de sorte que la glace

fonde et s'écoule via la conduite de condensation.

En sélectionnant « appoint prioritaire », vous utilisez la chaleur provenant de l'appoint au lieu de celle de la mpe à chaleur. La vanne directionnelle est régulée tan qu'il y a de la chaleur, sinon elle est fermée.

ASTUCE

Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

MENU 5.3.3 - ZONES SUPPL.

Utiliser en mode chauffage

Plage de réglage : marche/arrêt

Réglage d'usine : marche

Utiliser en mode rafr

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

amplif. robinet mélangeur

Plage de réglage : 0,1 - 10,0

Valeur par défaut : 1,0

retard robinet mélangeur

Plage de réglage : de 10 à 300 s

Valeurs par défaut : 30 s

Pompe ctrl GP10

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

Sélectionnez ici le circuit de distribution (2 - 8) que souhaitez con gurer.

Utiliser en mode chauffage : si la pompe à cha connectée à un ou plusieurs circuits de distribution le rafraîchissement, il se peut que de la condensatie se forme à l'intérieur de ces circuits. Assurez-vous

« Utiliser en mode chauffage » est sélectionné pour ou les circuits de distribution qui ne sont pas adapt au rafraîchissement. Ce réglage signi e que le circuit secondaire du circuit de distribution supplémentaire s ferme lorsque le mode de rafraîchissement est activ

Utiliser en mode rafr : Sélectionnez « Utiliser en rafr » pour les circuits de distribution adaptés au ra chissement. Vous pouvez sélectionner « Utiliser en mode rafr » et « Utiliser en mode chauffage » pour rafraîchissement 2 tubes et une seule option pour l rafraîchissement 4 tubes.

ATTENTION!

tant Cette option de réglage s'af che uniquement si le mode de rafraîchissement est activé pour la pompe à chaleur dans le menu 5.2.4.

amplif. robinet mélangeur, retard robinet mélangeur : permet de dé nir l'ampli cation et le temps d'attente de dérivation pour les différents circuits de distribution supplémentaires installés.

Pompe ctrl GP10 : permet de régler manuellement la vitesse de la pompe de circulation.

Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

MENU 5.3.4 - CHAUFFAGE SOLAIRE

démarrer delta-T

Plage de réglage : 1 - 40 °C

Valeur par défaut : 8 °C

arrêter delta-T

Plage de réglage : 0 - 40 °C

Valeur par défaut : 4 °C

température de cuve max.

Plage de réglage : 5 - 110 °C

Valeur par défaut : 95 °C

temp. collecteur solaire max.

Plage de réglage : 80 - 200 °C

Valeur par défaut : 125 °C

température antigel

Plage de réglage : -20 - +20 °C

Valeur par défaut : 2 °C

démar. refroid. collect. solaire

Plage de réglage : 80 - 200 °C

Valeur par défaut : 110 °C

recharge passive - température d'activation

P\$age de réglage : 50 - 125 °C

Réglage d'usine : 110 °C

Plage de réglage : 30 - 90 °C

frai Reglage d'usine : 50 °C

ePlage de réglage : 8 - 60 °C

Réglage d'usine : 40 °C

Plage de réglage : 4 - 50 °C

Réglage d'usine : 20 °C

démarrer delta-T, arrêter delta-T: vous pouvez réglement MENU 5.3.6 - CHAL. SUP. COM. PAR la différence de température entre le panneau solaire INCRÉM.

et le ballon solaire à laquelle la pompe de circulation doit démarrer et s'arrêter.

température de cuve max., temp. collecteur solaire vous pouvez régler ici les températures maximales d'panneau solaire et du ballon solaire auxquelles la po de circulation doit s'arrêter. Cela permet d'éviter les mpératures excessives dans le ballon solaire.

Si l'unité comprend une fonction antigel, un rafraîchis ment du panneau solaire et/ou une fonction de rech

passive/active, vous pouvez les activer ici. Quand la nction a été activée, vous pouvez effectuer des régla

« Refr. panneau sol. », « recharge passive » et « charge active » ne peuvent être combinées, seule fonction ne peut être activée.

protection contre le gel

température antigel: vous pouvez régler ici la tempé ture du panneau solaire à laquelle la pompe de circu doit démarrer pour empêcher le gel.

Refr. panneau sol.

démar. refroid. collect. solaire: si la température du pan-

neau solaire est supérieure à ce réglage et si la température du ballon solaire est supérieure à la température maximale réglée, la fonction de rafraîchissement externe s'active. Paramétrez ici le chauffage supplémentaire commandé par incrémentations. Le chauffage supplémentaire commandé par incrémentations peut être, par exemple, une chaudière électrique externe.

recharge passive

température d'activation : si la température du pap solaire est supérieure à ce réglage, la fonction s'act

Toutefois, la fonction est bloquée pendant une heure la température de l'eau glycolée entrant dans la pot à chaleur (BT10) est supérieure à la valeur dé nie « retour capteur maxi » dans le menu 5.1.7.

Temp. désactivation : si la température du panneau solaire est inférieure à ce réglage, la fonction se désactive.

recharge active

activation dT : si la différence entre la température du panneau solaire (BT53) et la température de l'eau glycolée entrant dans la pompe à chaleur (BT10) est supérieure à ce réglage, la fonction s'active. Toutefois, la fonction est bloquée pendant une heure si la température de l'eau glycolée entrant dans la pompe à chaleur (BT10) est supérieure à la valeur dé nie pour « retour capteur maxi » dans le menu 5.1.7.

désactivation dT : si la différence entre la température du panneau solaire (BT53) et la température de l'eau glycolée entrant dans la pompe à chaleur (BT10) est inférieure à ce réglage, la fonction se désactive.

Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

dém. source chaleur sup.

Plage de réglage : de 0 à 2000 DM

Valeurs par défaut : 400 DM

dém. entre étages appoints

Plage de réglage : de 0 à 1000 DM

Valeurs par défaut : 100 DM

Incrément max ges. Plage de réglage

(étagement binaire désactivé) : 0 - 3 ine

Plage de réglage

(étagement binaire activé) : 0 - 7

Valeur par défaut : 3

létagement binaire

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

Paramétrez ici le chauffage supplémentaire commandé par incrémentations. Le chauffage supplémentaire commandé par incrémentations peut être, par exemple, une chaudière électrique externe.

Par exemple, pour sélectionner le moment de démarrage de l'appoint supplémentaire, vous pouvez dé nir le no- neau membre maximum d'incrémentations autorisé et décider sî la progression binaire doit être utilisée.

Lorsque l'incrémentation binaire est désactivée (arrêtée), l'impé les paramètres se rapportent à l'incrémentation linéaire.

Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

MENU 5.3.8 - EAU CHAUDE CONFORT

activation thermoplongeur

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

activ. appoint en mode chauff.

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

activat° robinet mélang

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

eau chaude départ

Plage de réglage : 40 - 65 °C

Valeur par défaut : 55 °C

amplif. robinet mélangeur

Plage de réglage : 0,1 - 10,0

Valeur par défaut : 1,0

retard robinet mélangeur

Plage de réglage : de 10 à 300 s

Valeurs par défaut : 30 s

Effectuez ici les réglages de confort de l'eau chaude sanitaire.

Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

activation thermoplongeur : L'appoint électrique estivé ici, si le ballon d'eau chaude en est équipé.

activ. appoint en mode chauff.: Choisir ici si l'ap électrique présent dans le réservoir (réglage requis l'option ci-dessus doit être activée) sera autorisé à duire de l'eau chaude, si les compresseurs de la p à chaleur donnent la priorité au chauffage.

activat° robinet mélang: cette option est activée s vanne mélangeuse qui doit être pilotée par F1155 installée. Lorsque cette option est activée, il est po de dé nir la température de l'eau chaude sortante, l'ampli cation de la dérivation et le temps d'attente la dérivation pour la vanne mélangeuse.

eau chaude départ: vous pouvez définir ici la température

à laquelle la vanne mélangeuse limite l'eau chaude le ballon d'eau chaude.

MENU 5.3.11 - MODBUS

Adresse

Réglage d'usine : adresse 1

word swap

Réglage d'usine : désactivé

À partir de la version Modbus 40 10, l'adresse peut être réglée entre 1 et 247. Les versions antérieures ont une adresse statique (adresse 1).

Vous pouvez choisir ici d'utiliser l'inversion des mots plutôt que le mode « big endian ».

Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

MENU 5.3.12 - MODULE D'AIR EXTRAIT/INSUFFLÉ

mois entre alarmes de ltre

Plage de réglage : 1 - 24

Valeur par défaut : 3

Temp. air repris la plus basse

Plage de réglage : 0 - 10 °C

Valeur par défaut : 5 °C

dérivation à temp. excessive

Plage de réglage : 2 - 10 °C

Valeur par défaut : 4 °C

bypass en mode chauffage

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

val. temp coupure. air extrait

Plage de réglage : 5 - 30 °C

s-Valeur par défaut : 25 °C

mois entre alarmes de ltre: dé nissez la fréquence à st ac- laquelle l'alarme de ltre doit s'af cher.

Temp. air repris la plus basse: dé nissez la température d'alf rejeté minimum pour empêcher le gel de l'échan- geur thermique.

dérivation à temp. excessive: si une sonde d'ambiance est installée, dé nissez la température excessive à laquelle le registre de dérivation doit s'ouvrir.

ASTUCE

Référez-vous aux instructions d'installation des ERS et HTS pour obtenir une description de cette fonction.

MENU 5.3.15 - MOD. COM. GBM

dém. source chaleur sup.

Plage de réglage : 10 - 2 000 DM

Réglage d'usine : 400 DM

hystérésis

Plage de réglage : 10 - 2 000 DM

Réglage d'usine : 100 DM

Réglez ici la chaudière GBM 10-15. Par exemple, vous

pouvez sélectionner la chaudière à démarrer. Reportez

vous aux instructions d'installation des accessoires

obtenir une description de cette fonction.

ompteur électrique

panode réglage

MENU 5.3.16 - CAPTEUR D'HUMIDITÉ

Circuit de distribution 1 HTS

Plage de réglage : 1–4

Valeur par défaut : 1

Limite HR dans la pièce, syst.

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

prév. de la condensation, syst.

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

Limite HR dans la pièce, syst.

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

Plage de réglage : énergie par imp. / impuls. par kWh

Valeur par défaut : énergie par imp.

énergie par impulsion

Plage de réglage : 0 - 10000 Wh

Réglage d'usine : 1000 Wh

impuls. par kWh

Plage de réglage : 1 - 10000

Réglage d'usine : 500

Vous pouvez raccorder jusqu'à 2 débitmètres (EMK) / compteurs d'énergie sur la platine d'entrée AA3, le bornier X22 et X23. Sélectionnez-les dans le menu 5.2.4 - accessoires.

Débitmètre (kit compteur d'énergie, EMK)

Un débitmètre (EMK) est utilisé pour mesurer la quantité d'énergie produite et fournie par l'installation de chauffage pour l'eau chaude et le chauffage du bâtiment.

Vous pouvez installer jusqu'à 4 capteurs d'humidité (HTS 40).

Ici, vous pouvez choisir si votre (vos) système(s) (doivent) limiter le niveau d'humidité relative (HR) mode de chauffage ou de refroidissement.

La fonction du débitmètre est de mesurer les différences de débit et de température dans le circuit de charge.

Pour les produits compatibles, la valeur est af chée sur lécran.

Vous pouvez aussi choisir de limiter le niveau min de rafraîchissement et le niveau de rafraîchissements

énergie par impulsion : dans ce menu, vous pouvez dé-

calculé pour éviter la formation de condensation sur impuls. par kWh : dans ce menu, vous pouvez dé nir l tuyaux et les composants du système de rafraîchissement. Nombre d'impulsions par kWh qui doivent être envoyées à F1155.

Pour plus d'informations sur cette fonction, consult le manuel d'installation de HTS 40.

eCompteur d'énergie (compteur électrique)

Le ou les compteurs d'énergie sont utilisés pour envoyer des signaux à impulsions à chaque fois qu'une certaine quantité d'énergie a été consommée.

MENU 5.3.21 - DÉBITMÈTRE/COMPT. ÉLE

énergie par impulsion : dans ce menu, vous pouvez dé- nir la quantité d'énergie à laquelle chaque impulsion correspondra.

Sonde de départ

mode réglage

Plage de réglage : EMK150 / EMK300/310 / EMk

Réglage d'usine : EMK150

énergie par impulsion

Plage de réglage : 0 - 10000 Wh

Réglage d'usine : 1000 Wh

impuls. par kWh

Plage de réglage : 1 - 10000

Réglage d'usine : 500

impuls. par kWh : dans ce menu, vous pouvez dé nir l nombre d'impulsions par kWh qui doivent être envoyées à F1155.

MENU 5.4 - ENTRÉES/SORTIES CIRCUIT

Vous pouvez sélectionner ici l'entrée/la sortie sur la platine d'entrée (AA3) sur laquelle la fonction de contact externe (page 28) doit être branchée.

Entrées sélectionnables sur le bornier AUX 1-5 (AA3-X6:9-18) et sortie AA3-X7 sur la carte d'entrée.

MENU 5.5 - RÉGLAGE D'USINE PARAM MENU 5.9 - FONCTION SÉCHAGE DU SOL AVANCÉS

Vous pouvez réinitialiser ici l'ensemble des réglages fectués (y compris ceux accessibles à l'utilisateur) a valeurs par défaut.

ATTENTION!

Après la réinitialisation, le guide de démarrage s'af chera lors du prochain redémarrage de la pompe à chaleur.

MENU 5.6 - COMMANDE FORCÉE

Vous pouvez forcer ici la commande des différents éléments de la pompe à chaleur et des accessoires connectés.

REMARQUE!

Contrôle forcé à utiliser uniquement pour le dépannage. L'utilisation de cette fonction à d'autres ns peut endommager les composants de votre système d'émission.

MENU 5.7 - GUIDE DE DÉMARRAGE

Le guide de démarrage démarrera automatiquement lorsque vous activerez la pompe à chaleur pour la mière fois. Démarrez-le manuellement ici.

Voir la page 35 pour plus d'informations sur le gu démarrage.

MENU 5.8 - DÉMARRAGE RAPIDE

Le compresseur peut être démarré à partir d'ici.

ATTENTION!

Pour pouvoir démarrer le compresseur, il doit y avoir une demande de chauffage, de rafraîchissement ou d'eau chaude.

REMARQUE!

Ne démarrez pas le compresseur rapidement trop souvent sur une courte période, car vous risqueriez d'endommager le compresseur et ses accessoires.

durée de période 1 - 7

Rlage de réglage : 0 - 30 jours

Réglage d'usine, période 1 - 3, 5 - 7: 2 jours

Réglage d'usine, période 4: 3 jours

temp de période 1 - 7

Plage de réglage : 15 - 70 °C

Valeur par défaut :

20 °Ctemp de périoc

30 °Ctemp de périoc

40 °Ctemp de périoc

45 Ctemp de périoc

40 °Ctemp de périoc

30 °Ctemp de périoc

20 °Ctemp de périoc

Réglez ici la fonction de séchage au sol.

Vous pouvez régler jusqu'à sept périodes avec différentes températures d'eau de chauffage calculées. Si moins de sept périodes doivent être utilisées, réglez les périodes restantes sur 0 jour.

Sélectionnez la fenêtre active pour activer la fonction de séchage au sol. Un compteur situé sur le bas indique le nombre de jours pendant lesquels la fonction a été activée. La fonction compte les degrés minutes comme pendant un mode de chauffage normal mais pour les températures de départ réglées pour la période.

REMARQUE!

Lors du séchage au sol, la pompe à uide calo-porteur à 100 % fonctionne quel que soit le paramètre du menu 5.1.10.

ASTUCE

Si le mode de fonctionnement « chal. sup. uniq. » doit être utilisé, sélectionnez-le via le menu 4.2.

Pour une température primaire chauffage plus ef cace, l'appoint supplémentaire peut être démarré à l'avance en réglant l'option de « démarrage du chauffage supplémentaire » des menus 4.9.2 à -80. Une fois les périodes de séchage au sol dé nies terminées, réinitialisez les menus 4.2 et 4.9.2 avec les réglages précédents.

ASTUCE

Il est possible d'enregistrer une connexion de séchage du sol indiquant quand la fondation en béton a atteint la température appropriée. Voir la section « Connexion de séchage du sol » à la page 66.

MENU 5.10 - JOURNAL DES MODIFICATIONS

Visualisez ici tous les précédents changements apportés au système de régulation.

La date, l'heure, le numéro d'identi cation (propre à certains réglages) ainsi que la nouvelle valeur dé nie s'af chent pour chacun des changements effectués.

ATTENTION!

Le journal des modi cations est enregistré au redémarrage et reste inchangé après un retour au réglage d'usine.

9 Entretien

Opérations d'entretien

REMARQUE!

L'entretien ne doit être effectué que par des personnes possédant l'expertise nécessaire.

Lors du remplacement de composants de F1155, seules des pièces de rechange provenant de NIBE peuvent être utilisées.

MODE SECOURS

REMARQUE!

Le commutateur (SF1) ne doit pas être positionné sur « ou » tant que F1155 n'a pas été rempli d'eau. Des pièces du produit pourraient être endommagées.

Le mode Urgence est utilisé dans le cas d'interférences opérationnelles et dans le cadre de l'entretien. En mode Urgence, la production d'eau chaude sanitaire est désactivée.

Pour activer le mode secours, réglez le commutateur (SF1) en mode ▲ ». Cela signi e que :

• Le voyant d'état s'allume en jaune.
- l'écran ne s'allume pas et la régulation électronique n'est pas activée.
- La température du thermoplongeur est régulée par le thermostat (FQ10). Elle peut être réglée sur 35 ou 45 °C.
- Le compresseur et le système à eau glycolée sont désactivés et seuls la pompe à uide caloporteur et l'appoint électrique sont activés. L'alimentation électrique supplémentaire en mode Urgence est dé nie dans la carte de l'appoint électrique immergé (.AA1). Consultez la page 27 pour de plus amples instructions.

GP1 GP2 QM2 QM1

L'image montre un exemple de section de rafraîchissement.

XL1 XL6 XL9 XL7 XL2 SF1 FQ10 QM31 QM34 QM33 QM32

VIDANGE DU CIRCUIT DE CHAUFFAGE

Vidange de l'ensemble du système de

climatisation

Pour procéder à l'entretien du système de climatisation, il peut s'avérer plus facile de commencer par le vidanger ensemble du système de climatisation nécessite Cela peut être réalisé de différentes manières, en forc-vidange, procédez comme suit : tion des besoins :

REMARQUE!

Il peut y avoir de l'eau chaude lors de la du circuit de chauffage. Risque de brûlure.

Vidange côté fluide caloporteur dans le de rafraîchissement

Par exemple, si le remplacement de la pompe à caloporteur ou l'entretien du module pompe à cha est nécessaire, vidangez le uide caloporteur comme suit :

1. Fermez les vannes d'arrêt côté chauffage (QM) et (QM32).
2. Connectez un exible à la vanne de purge (Q) puis ouvrez celle-ci. Du liquide s'échappera alors

3. De l'air doit pénétrer dans le système pour qu liquide restant puisse s'écouler. Pour ce faire, serrez légèrement la connexion au niveau de l'ne d'arrêt (QM32) qui permet de relier la por chaleur au module compresseur.

4. Fermez les vannes Une fois le circuit de chauffage vidé, l'entretien néces(QM33) et (QM34).

saire et/ou les remplacements de composant peuvent être effectués.

Vidange du circuit d'eau de chauffage pompe à chaleur

Si F1155 exige un entretien, vidangez le circuit de ^3 chauffage comme suit :

1. Fermez les vannes d'arrêt situées à l'extérieur de pompe à chaleur côté uide caloporteur (conduite d'écoulement et de retour).
2. Connectez un exible à la vanne de purge (QM) une fois le circuit d'eau glycolée vidangé, l'entretien puis ouvrez celle-ci. Du liquide s'échappera alors nécessaire peut être effectué.
3. De l'air doit pénétrer dans le système pour que Vidange du système à saumure dans la pon liquide restant puisse s'écouler. Pour ce faire, dès- chaleur serrez légèrement la connexion au niveau de la va- nne d'arrêt qui permet de relier la pompe à chaleur au module compresseur (XL2).
   Mme fois le circuit d'eau glycolée vidangé, l'entretien nécessaire peut être effectué.
   Vidange du système à saumure dans la pon dès- chaleur S va- Si la pompe à chaleur nécessite un entretien, vidangez haleur le système à saumure comme suit :

Une fois le circuit de chauffage vidé, l'entretien nécessesaire peut être effectué.

1. Connectez un exible à la vanne de purge (QM1) puis ouvrez celle-ci. Du liquide s'échappera alors.
2. De l'air doit pénétrer dans le système pour que le dangé liquide restant puisse s'écouler. Pour ce faire, dévissez légèrement la vis d'évacuation d'air du radiateur le plus haut dans l'habitation.

module

Une fois le circuit de chauffage vidangé, l'entretien nécessaire peut être effectué. uide

AVR DAGE DU SYSTÈME À SAUMURE

Pour effectuer l'entretien du système à saumure, il peut être plus facile de commencer par le vidanger. Cela peut être réalisé de différentes manières, en fonction des besoins :
Vidange de l'eau glycolée du module srafraichissement
Par exemple, si le remplacement de la pompe à eau glycolée ou l'entretien du module pompe à chaleur est va-nécessaire, vidangez le système à eau glycolée comme npe à suit.

1. Fermez les vannes d'arrêt du circuit d'eau glycolée éces(QM33) et (QM34).

2. Branchez un exible à la vanne de vidange (QM2), puis placez l'autre extrémité de celui-ci dans un réci-de-pielat avant d'ouvrir la vanne. Une petite quantité de saumure coulera dans le récipient.

3. Il est nécessaire de faire entrer de l'air dans le circuit pour évacuer toute l'eau glycolée. Pour ce faire, desserrez légèrement le raccord au niveau de la va- la nne d'arrêt (QM33) qui permet de relier la pompe à chaleur au module compresseur.

4. Fermez la vanne d'arrêt située à l'extérieur de la éces pompe à chaleur correspondant au système à saumure.

5. Branchez un exible à la vanne de vidange (QM2), puis placez l'autre extrémité de celui-ci dans un récipient avant d'ouvrir la vanne. Une petite quantité de saumure coulera dans le récipient.
6. De l'air doit pénétrer dans le système pour que l'eau glycolée restante puisse s'écouler. Pour ce faire, desserrez légèrement la connexion au niveau de la

vanne d'arrêt qui permet de relier le côté eau VIALEURS DES SONDES DE TEMPÉRATURE

lée de la pompe à chaleur au niveau de la connexion (XL7). Tempé

Une fois le circuit d'eau glycolée vidangé, l'entretie nécessaire peut être effectué.

AIDER LA POMPE DE CIRCULATION À DÉMARRER

1. Arrêtez la F1155 en réglant le commutateur (SP sur «♡»).
2. Retirez le cache avant.
3. Retirez le cache du module compresseur.
4. Desserrez la vis de purge (QM5) à l'aide d'un nevis. Placez un chiffon autour de la lame du t vis car un peu d'eau risque de couler.
5. Insérez le tournevis et tournez l'axe de la pom
6. Vissez la vis de purge (QM5).
7. Démarrez la F1155 en réglant le commutateur sur « » et véri ez que la pompe de circulation tionne.

Il est généralement plus facile de démarrer la pom de circulation lorsque la F1155 est en marche, ave commutateur (SF1) réglé surl « ». Si vous aidez au marrage de la pompe de circulation lorsque la F11 en marche, attendez-vous à des mouvements brusqu du tournevis au démarrage.

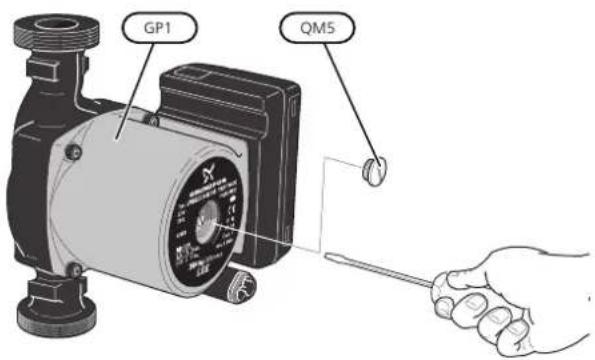

GP1 QM5

L'image montre un exemple de pompe de circulation.

Température (°C)	(kOhm)	Tension (VCC)Résistance
n		3,256351,0-40
		3,240251,6-35
		3,218182,5-30
		3,189133,8-25
1)		3,15099,22-20
		3,10574,32-15
		3,04756,20-10
		2,97642,89-5
		2,88933,020
tour-		2,78925,615
ourne-		2,67320,0210
		2,54115,7715
pe.		2,39912,5120
		2,24510,0025
(SF1)		2,0838,04530
fonc-		1,9166,51435
		1,7525,30640
pe		1,5874,34845
le		1,4263,58350
dé-		1,2782,96855
55 est		1,1362,46760
ues		1,0072,06865
		0,8911,73970
		0,7851,46975
		0,6911,24680
		0,6071,06185
		0,5330,90890
		0,4690,77995
		0,4140,672100

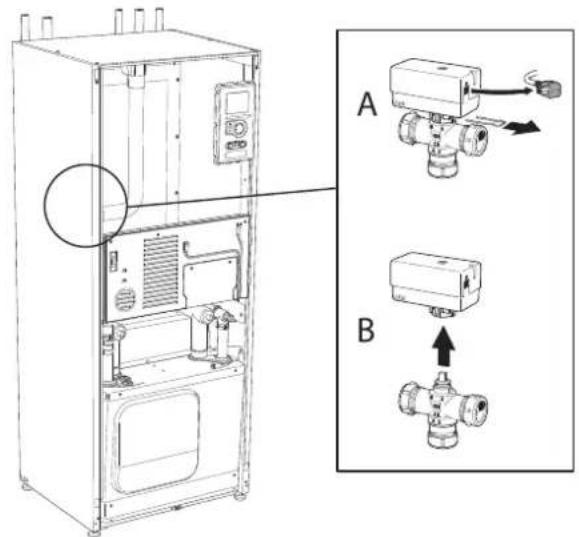

RETIREZ LE MOTEUR DE LA VANNE DIRECTIONNELLE

Le moteur de la vanne directionnelle peut être retiré pour faciliter l'entretien.

- Débranchez le câble du moteur et retirez ce dernier de la vanne directionnelle comme indiqué sur le schéma.

1. Retirez les deux vis.

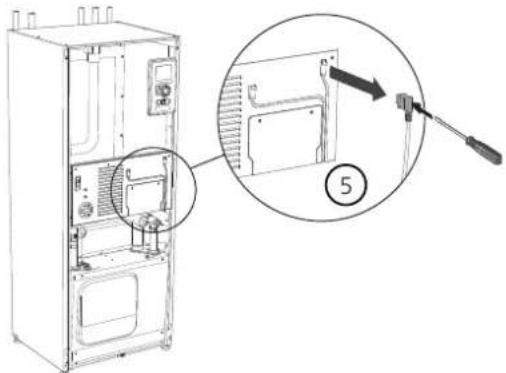

1. Retirez les branchements de la carte de base (AA2) à l'aide d'un tournevis.

DÉPOSE DU MODULE POMPE À CHALEUR

Il est possible de retirer le module de rafraîchissement pour l'entretien et le transport.

REMARQUE!

Arrêtez la pompe à chaleur et coupez l'alimentation via le sectionneur.

ATTENTION!

Enlevez le cache avant conformément à la description de la page 9.

1. Débranchez les raccords (A) et (B) situés sous le boîtier de la carte de base.

2. Fermez les vannes d'arrêt (QM31), (QM32), (QM33) et (QM34).

Purgez le module du compresseur conformément aux instructions de la page 62 8

QM31 QM33 QM34 QM32

Débranchez le connecteur (C) de la carte électronique de l'appoint électrique (AA1) à l'aide d'un tournevis.

1. Déconnectez le commutateur (D) de la carte de liaison du module compresseur (AA100).

2. Retirez doucement le module de rafraîchissement.

3. Retirez les loquets de verrouillage.

4. Débranchez le raccordement hydraulique au niveau de la vanne d'arrêt (QM31).

Pour installer le module de rafraîchissement, procédez en sens inverse.

REMARQUE!

Lors de la réinstallation, remplacez les joints toriques existants au niveau des raccords de la pompe à chaleur par ceux fournis (voir image).

QM33 QM34 QM32

SORTIE USB

L'écran est équipé d'un port USB qui permet de mettre à jour le logiciel et d'enregistrer les informations consignées dans F1155.

CLIM. INTÉRIEURE -5° 22° 54° EAU CHAUBE POMPE À CHALEUR USB INFOS USB 7 mise à jour du micrologiciel connexion gérer les réglages

Lorsqu'une mémoire USB est connectée, un nouveau menu (menu 7) apparaît à l'écran.

Menu 7.1 - mise à jour du micrologiciel

mise à jour du micrologiciel 7.1 product: Heatpump version: 716 info: Minor changes démarrer la mise à jour choisir un autre fichier

Vous pouvez ainsi mettre à jour le logiciel dans F1155.

REMARQUE!

Pour que les différentes fonctions suivantes fonctionnent, la mémoire USB doit contenir une version de logiciel pour F1155 de NIBE.

La boîte d'information située en haut de l'écran af che des informations (toujours en anglais) sur la mise à jour la plus probable sélectionnée par le logiciel de mise à jour à partir de la mémoire USB.

Ces informations indiquent pour quel produit est prévu le logiciel, la version du logiciel ainsi que d'autres informations associées. Vous pouvez sélectionner un chier différent de celui sélectionné automatiquement à partir de « choisir un autre chier ».

démarrer la mise à jour

Sélectionnez « démarrer la mise à jour » si vous tez lancer la mise à jour. Un message vous dema

si vous souhaitez vraiment mettre à jour le logiciel lectionnez « oui » pour continuer ou « non » pouler.

En répondant « oui » à la question précédente, la à jour commencera et vous pourrez suivre sa progression à l'écran. Une fois la mise à jour terminée, I redémarrera.

ASTUCE

Une mise à jour du logiciel ne réinitialise pas les paramètres de menu du F1155.

ATTENTION!

Si la mise à jour est interrompue avant la (en raison d'une coupure de courant, par exemple), le logiciel peut être réinitialisé à la vision précédente. Pour ce faire, maintenez le bouton OK enfoncé pendant le démarrage jusqu'à ce que le voyant vert s'allume (environ 10 secondes).

choisir un autre chier

mise à jour du micrologiciel7.1 product: Heatpump version: 716 info: Minor changes file2nibe file4nibe file3nibe file1nibe

Plage de réglage : 1 s - 60 min

souhai- Plage de réglage d'usine : 5 s

Sélectionnez comment les valeurs des paramètres pré- électionnés pour la F1155 seront enregistrés dans un chier journal sur la clé USB.

1. mise Dé nissez l'intervalle souhaité entre deux enregistrements.

2. Cochez la case « activé ».

3. Les valeurs actuelles de F1155 sont enregistrées dans un chier de la mémoire USB à un intervalle dé ni jusqu'à ce que la case « activé » soit déco-chée.

ATTENTION!

Décochez « activé » avant de retirer la mémoire USB.

ver Connexion de séchage du sol

Vous pouvez enregistrer une connexion de séchage du sol sur la mémoire USB et ainsi savoir quand la fondation en béton a atteint la température appropriée.

- Assurez-vous que « fonction séchage du sol » est activé dans le menu 5.9.

- Sélectionnez « séchage sol. activé ».

- Un chier journal est créé, dans lequel la température et la puissance maximale de l'appoint électrique sont consultables. La connexion se poursuit jusqu'à ce que l'option « séchage sol activé » soit désélectionnée ou que « fonction séchage du sol » soit arrêté.

ATTENTION!

Désélectionnez l'option « séchage sol activé » avant de supprimer la mémoire USB.

Sélectionnez « choisir un autre chier » si vous ne souhaitez pas utiliser le logiciel suggéré. Lorsque vous par-courez les chiers, des informations concernant le logi-ciel référencé s'af chent dans une zone d'information comme précédemment. Après avoir sélectionné un - chier avec le bouton OK, vous serez redirigé vers la page précédente (menu 7.1), où vous pourrez choisir de lancer la mise à jour.

Menu 7.2 - connexion

connexion 7.2 activé intervalle 5 s

Menu 7.3 - gérer les réglages

gérer les réglages 7.3 enregistrer les réglages récupérer les réglages

Il vous est ici possible de gérer (enregistrer sous ou récupérer) tous les paramètres de menu (menus utilisateur et d'entretien) effectués dans F1155 avec une mémoire USB.

Via « enregistrer les réglages », vous pouvez enregistrer les paramètres de menu sur la mémoire USB pour une restauration ultérieure ou les copier sur une autre F1155.

ATTENTION!

En enregistrant les paramètres de menu sur la mémoire USB, vous remplacez tous les réglages précédemment enregistrés.

Via « récupérer les réglages » vous pouvez réinitialiser tous les paramètres de menu à partir de la mémoire USB.

ATTENTION!

Vous ne pourrez par annuler la réinitialisation des paramètres de menu à partir de la mémoire USB.

10 Problèmes d'inconfort

Dans la plupart des cas, F1155 détecte un dysfonction réinitialisation de l'alarme », le problème a été réglé. nement (un dysfonctionnement peut entraîner des 4ir-une lumière rouge persiste et si un menu « Alarme » turbations du niveau de confort) et l'indique par le sbaïche à l'écran, cela signi e que le problème à l'ori-d'une alarme et d'instructions sur l'écran. gine de l'alarme n'a pas été réglé.

MENU INFORMATIONS

mode aide « mode aide » est un type de mode secours Il signi e que la pompe à chaleur génère de la chaleur

Toutes les valeurs mesurées par la pompe à chaleur et/ou de l'eau chaude malgré un problème. Cela peut signi er que le compresseur de la pompe à chaleur ne fonctionne pas. Dans ce cas, l'appoint électrique produit de la chaleur et/ou de l'eau chaude.

dysfonctionnement. Reportez-vous au menu de l'aide ou au manuel d'utilisateur pour plus d'informations s le menu 3.1.

Gestion des alarmes

INDOOS CIVIATÉ LIOT 51A TÉR Alarme basse pression alarme 51 info/action réinitialisation de l'alarme mode aide

ATTENTION!

Pour sélectionner mode aide, il faut choisir une action d'alarme dans le menu 5.1.4.

ATTENTION!

Sélectionner « mode aide » ne permet pas de corriger le problème à l'origine de l'alarme. Le voyant d'état continuera donc à être rouge.

Dépannage

Si le dysfonctionnement ne s'af che pas à l'écran, les astuces suivantes peuvent être utilisées :

Une alarme se déclenche en cas de dysfonctionnement

Elle est signalée par un voyant d'état passant du continu au rouge continu. Une sonnette d'alarme che également dans la fenêtre d'information.

OPÉRATIONS DE BASE s'af-

Commencez par véri er les éléments suivants :

• Position du commutateur (SF1).
  • Groupe et principaux fusibles du logement.

ALARME

Une alarme avec un voyant d'état rouge indique un dysfonctionnement que la pompe à chaleur est incapé

de régler. En tournant le bouton de commande et en

appuyant sur OK vous pouvez af cher à l'écran le type

d'alarme et procéder à sa réinitialisation. Vous pouvez Capteur de courant correctement réglé (si des cap- également choisir de régler la pompe à chaleur sur mode, lors d'intensité sont installés).

aide.

info/action Vous pouvez voir ici la signification de l'a terme et obtenir des astuces pour corriger le problème à d'ori-PAS D'EAU CHAUDE

gine de celle-ci.

réinitialisation de l'alarme Dans de nombreux cas, il

suffit de sélectionner « réinitialisation de l'alarme » pōu

que la pompe à chaleur retrouve un fonctionnement

normal. Si une lumière verte apparaît après la sélection

- Le robinet mélangeur (si installé) est trop faible.

Réglez le robinet mélangeur.

• F1155 en mode de fonctionnement incorrect.

- Accédez au menu 4.2. Si le mode « auto » est séle-de production d'eau chaude est réduite, ce qui actionné, sélectionnez une valeur supérieure sur peut entraîner une diminution du volume d'eau « arrêter chauffage add. » dans le menu 4.9.2. chaude.

- Si le mode « manuel » est sélectionné, choisissez. Le mode « Vacances » peut être activé à partir du « supplément ». menu 4.7.

- Importante consommation d'eau chaude.

- Accédez au menu 4.7 et sélectionnez « Arrêt ».

- Attendez que l'eau ait été chauffée. Vous pouvez Commutateur externe permettant de modi er la tem- activer la fonction permettant d'augmenter tempo-pérature ambiante activé.

rairement la production d'eau chaude (luxe temporaire) dans le menu 2.1.

- Véri ez les commutateurs externes.

- Température d'eau chaude insuf sante.

• Air dans le système de chauffage.

- Accédez au menu 2.2 et sélectionnez un mode confort supérieur.

Purger le système de chauffage (voir page 34).

• Vannes du système d'émission fermées

- Priorité de fonctionnement de l'eau chaude trop faible Ouvrez les vannes. ou absente.

- Accédez au menu 4.9.1 et augmentez la durée peut d'au la production d'eau chaude doit être la prioritaire. Notez que si la durée de la production d'eau chaude est augmentée, la durée de chauffage est réduite, ce qui peut entraîner des températures ambiantes inférieures/inégales.

TEMPÉRATURE AMBIANTE ÉLEVÉE

Accédez au menu 1.1 (température) et réduisez le décalage de la courbe de chauffage. Si la température ambiante est élevée par temps froid uniquement, la pente de la courbe dans le menu 1.9.1 « courbe de chauffage » doit être abaissée.

TEMPÉRATURE AMBIANTE INSUFFISANTE

- Thermostats fermés dans plusieurs pièces.

- Commutateur externe permettant de modi er la température ambiante activé.

- Réglez les thermostats au maximum dans le plus de pièces possible. Réglez la température ambiante Véri ez les commutateurs externes. à partir du menu 1.1 pour éviter d'obstruer les thermostats. TEMPÉRATURE AMBIANTE NON

TEMPÉRATURE AMBIANTE NON HOMOGÈNE.

Consultez la section « Conseils pour réaliser des économies » dans le Manuel d'utilisateur pour obtéoi d'eau mal réglée nir plus de détails sur la meilleure façon de régler les thermostats. - Ajustez la loi d'eau dans le menu 1.9.1

- Loi d'eau inadaptée.

- Valeur trop élevée réglée sur « dT au TEB »

- Accédez au menu 1.1 « température » et augmentez le décalage de la courbe de chauffage. Si la température ambiante est basse par temps froid uniquement, la pente de la courbe dans le menu 1.9.1 « courbe de chauffage » doit être remontée. - Accédez au menu 3.1.14 (débit det. systemic dimm.) et réduisez la valeur de « dT au TEB ». Débit irrégulier dans les radiateurs. - Réglez la répartition du débit entre les radiateurs.

• F1155 en mode de fonctionnement incorrect.

PRESSION SYSTÈME BASSE

- Accédez au menu 4.2. Si le mode « auto » actionné, sélectionnez une valeur supérieure sur « arrêter le chauffage » dans le menu 4.9.2.

est séle-

- Quantité d'eau insuf sante dans le système de chauffage.

- Si le mode « manuel » est sélectionné, choisissez Faites l'appoint d'eau dans le système de chauffage « chauffage ». Si cela ne suff pas, sélectionnez (voir page 34). « supplément ».

- Priorité de fonctionnement du mode chauffage trop faible ou absente.

LE COMPRESSEUR NE DÉMARRE PAS

Aucune demande de chauffage ou de rafraîchissement (accessoire requis pour le rafraîchissement).

- Accédez au menu 4.9.1 et augmentez la durée pendant laquelle le chauffage doit être prioritaire. Notez F1155 n'est pas en demande de chauffage, de rafraî- que si la durée de chauffage est augmentée, la du-

- Le fonctionnement du compresseur est bloqué par une sécurité sur une température.

- Attendez que la température retrouve une valeur comprise dans la plage de fonctionnement de la pompe à chaleur.

- Le délai minimum avant que le compresseur démarre n'a pas encore été atteint.

- Attendez au moins 30 minutes, puis véri ez si le compresseur a démarré.

• Déclenchement de l'alarme.

- Suivez les instructions af chées à l'écran.

- L'option « Appoint uniquement » est sélectionnée.

- Passez en mode « Auto » ou « Manuel » dans le menu 4.1 « Mode fonctionnement ».

GÊNE ACOUSTIQUE DANS LES RADIATEURS

- Thermostats fermés dans les pièces et loi d'eau mal réglée.

- Réglez les thermostats au maximum dans le plus de pièces possible. Réglez la courbe de chauffage via le menu 1.1 pour éviter d'obstruer les thermostats.

- Vitesse de la pompe de circulation trop élevée.

- Accédez au menu 5.1.11 (vit. pompe chauffage) et réduisez la vitesse de la pompe de circulation.

- Débit irrégulier dans les radiateurs.

- Réglez la répartition du débit entre les radiateurs.

GARGOUILLEMENTS

Cette partie du chapitre de dépannage ne s'applique que si l'accessoire NIBE FLM est installé.

- Quantité d'eau insuf sante dans le siphon.

- Remplissez à nouveau siphon avec de l'eau.

- Siphon obstrué.

- Véri ez et réglez le tuyau d'eau de condensation.

11 Accessoires

Notez que les accessoires ne sont pas tous disponibles sur tous les marchés.

ACCESSOIRE GAZ

Module de communication OPT 10

OPT 10 permet d'activer la connexion et la commande de la chaudière à gaz NIBE GBM 10-15.

Réf. 067 513

Préparateur ECS avec double enveloppe et serpentin solaire.

VPAS 300/450

Réf. 082 026Cuivre

Réf. 082 027Émail

VPB

AQUASTAT LIMITEUR POUR APPOINT HR 10 Préparateur ECS sans appoint électrique immergé avec

Le relais auxiliaire HR 10 permet de réguler les charges serpentin. externes monophasées à triphasées, telles que les chaudières au fuel, les appoints électriques et les pompes.

Réf. 067 309

VPB 300VPB 200

Réf. 081 071CuivreRéf. 081

Réf. 081 073ÉmailRéf. 081 C

Réf. 081 070Acier in- Réf. 081 072Acier in- oxydable

BALLON D'EAU CHAUDE/BALLON TAMPON ^dxydable

AHPS AHP

Ballon sans thermoplon- Volume du vase d'expangeur avec échangeur so-sion principalement utilisé laire (cuivre) et échangeupour augmenter le volume d'eau chaude (acier inoxy à l'aide de AHPS.

dable). Réf. 256 118

Réf. 256 119

VPB 500

Réf. 081 054Cuivre

VPBS

Préparateur ECS sans appoint électrique immergé avec serpentin et serpentin solaire.

VPBS 300

Réf. 081 078Cuivre

Réf. 081 079Émail

AHPH

Ballon sans thermoplongeur avec serpentin à eau chaude intégré (acier inoxy-dable).

Réf. 256 120

VPA

Préparateur ECS avec ballon bain marie.

BALLON TAMPON UKV

UKV est un ballon tampon compatible avec une pompe à chaleur ou une autre source de chaleur externe qui peut avoir différentes applications. Il peut également être utilisé pour le contrôle externe du système de chauffage.

VPA 450/300VPA 300/200VKV 40

UKV 100

Réf. 082 030CuivreRéf.08280247Quivre

Réf. 088 207

Réf. 082 032ÉmailRéf. 082 025Émail

UKV 300

Réf. 080 300

Réf. 080 301

UKV 500

Réf. 080 114

CAPTEUR D'HUMIDITÉ HTS 40

Cet accessoire permet d'af cher et de réguler l'humid et la température en mode de chauffage et en mode refroidissement.

Réf. 067 538

CARTE D'ACCESSOIRES AXC 40

Cet accessoire permet de brancher et de contrôler un appoint commandé par dérivation, une pompe de circulation externe ou une pompe à eau souterraine.

Réf. 067 060

CHÂSSIS DE SURÉLÉVATION EF 45

Cet accessoire est utilisé pour agrandir la zone de rendement sous F1155.

Réf. 067 152

CHAUFFAGE DE LA PISCINE POOL 40

POOL 40 permet de chauffer la piscine avec F1155.

Réf. 067 062

ÉCHANGEUR THERMIQUE DE VENTILATION

ERS

Cet accessoire permet d'alimenter le logement avec de l'énergie qui a été récupérée de l'air de ventilation. L'unité ventile la maison et chauffe l'air fourni si nécessaire.

ERS 10-400

ERS 20-250

Réf. 066 115

Réf. 066 068

ELK D'APPOINT ÉLECTRIQUE EXTERNE

Ces accessoires nécessitent des cartes auxiliaires AXC 40 (supplément commandé par incrémentations)

ELK 5

ELK 8

Appoint électrique

Appoint électrique

5 kW

8 kW

Réf. 069 025

Réf. 069 026

ELK 15

ELK 213

15 kW, 3 × 400 V

7-13 kW, 3 x 400 V

Réf. 069 022

Réf. 069 500

CIRCUIT DE CHAUFFAGE ADDITIONNEL EQT DE MESURE DE L'ÉLECTRICITÉ SOLAIRE 40/ECS 41 PRODUITE EME 10

Cet accessoire est utilisé lorsque F1155 est installé des habitations dotées de deux circuits de chauffage rents ou plus, nécessitant des températures d'aliment ns différentes.

ECS 40 (Max. 80 ECS 41 (environ

Réf. 067 287 80-250 m^2 )

Réf. 067 288

EME 10 est utilisé pour optimiser l'utilisation de l'électricité diffé photovoltaïque produite. EME 10 mesure le courant correspondant de l'inverter via un transformateur de courant et fonctionne avec tous les inverters.

Réf. 067 541

KIT DE RACCORDEMENT SOLAR 40

Solar 40 signifie que F1155 (avec VPAS) peut être raccordé à un chauffage solaire.

Réf. 067 084

COMPTEUR D'ÉNERGIE EMK 300

Cet accessoire est installé hors de la pompe à chaleur et permet de mesurer la quantité d'énergie fournie au module piscine, pour la production d'eau chaude sanitaire, le chauffage et le rafraîchissement du bâtiment.

Tube Cu ∅22.

Réf. 067 314

KIT DE RACCORDEMENT SOLAR 42

Solar 42 signifie que F1155 (avec VPBS) peut être raccordé à un chauffage solaire.

Réf. 067 153

CONTRÔLEUR DE NIVEAU NV 10

Indicateur de niveau pour les véri cations maximales niveau d'eau glycolée.

Réf. 089 315

KIT DE REMPLISSAGE EAU GLYCOLÉE KB 25/32

Kit vanne pour remplir le flexible du collecteur d'eau glycolée. Comprend un ltre à particules et un système d'isolation.

KB 25 (max. 12 KB) 32 (max. 30 kW)

Réf. 089 368

Réf. 089 971

LE MODULE DE COMMUNICATION PHOTOVOLTAÏQUE EME 20

SYSTÈME DE RAFRAÎCHISSEMENT NATUREL PCS 44

EME 20 est utilisé pour établir une communication et un contrôle entre les inverters pour cellules photovoltaïques à partir de NIBE et F1155. Cet accessoire est utilisé lorsque F1155 fait partie d'une installation avec rafraîchissement passif.

Réf. 067 296

Réf. 057 188

MODULE D'AIR EXTRAIT NIBE FLM

UNITÉ D'AMBIANCE RMU 40

NIBE FLM est un module d'air extrait conçu pour combiner la récupération d'air extrait mécaniquement à un chauffage géothermique. L'unité d'ambiance est un accessoire qui permet de contrôler et de surveiller F1155 depuis n'importe quelle pièce de l'habitation.

NIBE FLM

Support BAU 40

Réf. 067 064

Réf. 067 011

Réf. 067 666

MODULE DE COMMUNICATION MODBUS

40

MODBUS 40 permet de commander et de surveiller F1155 à l'aide d'une GTB/GTC. La communication passe ensuite par MODBUS-RTU.

Réf. 067 144

MODULE DE COMMUNICATION SMS 40

En l'absence de connexion Internet, vous pouvez utiliser l'accessoire SMS 40 pour commander F1155 par SMS.

Réf. 067 073

PACK SOLAIRE NIBE PV

Package de panneaux solaires, 3 - 24 kW, (panneaux 10 - 80), utilisé pour produire votre propre électricité.

RAFRAÎCHISSEMENT ACTIF/PASSIF HPAC 40

L'accessoire HPAC 40 est un module de rafraîchissement qui doit être inclus dans un système avec F1155.

Réf. 067 076

PCM 40/42 permet d'obtenir un rafraîchissement passif depuis des collecteurs de roche, d'eau de nappe ou de surface.

Réf. 067 077 / 067 078

SYSTÈME DE RAFRAÎCHISSEMENT

ACTIF/PASSIF 4 TUBES ACS 45

Réf. 067 195

12 Données techniques

Dimensions et données d'implantation

* Cette dimension s'applique selon un angle de 90° sur les tuyaux à eau glycolée (raccordement latéral). Elle peut varier d'environ ± 100 mm en hauteur, car les tuyaux à eau glycolée sont partiellement exibles.

Données électriques

1X230 V

F1155-6
Données électriques
		230V - 50HzTension nominale
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 0 - 0,5 kW (calibre de fusibles recommandé).		reco- 15(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 1 - 1,5 kW (calibre de mmandé).		reco- 20(20)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 2 - 2,5 kW (calibre de fusibles recommandé).		reco- 24(25)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 3 - 4 kW (calibre de fusibles recommandé).		recom- 31(32)A
Intensité de fonctionnement maximale y compris appoint électrique immergé 4,5 kW (calibre de fusibles recommandé)		33(40)A
		kWPuissance €,5/€1,5/€2,5/€3,5/4/4,5
F1155-12
Données électriques
		230 V ~ 50 HzTension nominale
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 0 - 1 kW (calibre de fusibles recommandé).		26(32)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 2 - 4 kW (calibre de fusibles recommandé).		39(40)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 5 - 7 kW (calibre de fusibles recommandé).		52(63)A
		1/2/3/4/5/6/7kWPuissance de l'ap

3X230 V

F1155-6
Données électriques
		230 V 3 ~ 50 HzTension nominale
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 0 - 1 kW (calibre de fusibles)recom-16(16)Amandé).
Intensité de fonctionnement maximale y compris appoint électrique immergé 1,5 - 4,5 kW (calibre de fusibles)recomma-20(20)Andé)
	kWPuissance0,5/1,5/2,9/5/3/3,5/4/4,5
F1155-12
Données électriques
		230 V 3 ~ 50 HzTension nominale
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 2 - 4 kW (calibre de fusibles)recom-28(32)Amandé).
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 6 kW (calibre de fusibles)recomma-36(40)Andé).
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 9 kW (calibre de fusibles)recomma-46(50)Andé).
		1/2/3/4/5/6/7/8/9kWPuissance de l'

3X400 V

F1155-6
Données électriques
		400V 3N ~ 50HzTension nominale
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 0 kW (calibre de fusibles ndé).	recomma- 12(16)A
Intensité de fonctionnement maximale y compris appoint électrique immergé 0,5 - 6,5 kW (calibre de fusibles ndé)		16(16)A
	kWPuissance€0,5/€1,5/€2,5/€3,5/4/4,5/5/5,5/6/6,5
F1155-12
Données électriques
		400 V 3N ~ 50 HzTension nominal
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 0 kW (calibre de fusibles ndé).	recomma- 9(10)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 1 kW (calibre de fusibles ndé).	recomma- 12(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 2 - 4 kW (calibre de fusibles mandé).	recomma- 16(20)A

F1155-12
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 5 - 7 kW (calibre de fusibles recommandé).		21(25)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 9 kW, nécessite un rebranchement (calibre de fusibles recommandé).		24(25)A
	kW Puis 3/10/2/4/5/6/7 l'agout de sur 2/4/6/9)

F1155-16
Données électriques
		400 V 3N - 50 HzT
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 0 kW (calibre de fusibles condé).	recomma-	10(10)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 1 kW (calibre de fusibles condé).	recomma-	13(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 2 - 4 kW (calibre de fusibles recommandé).	recomma-	17(20)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 5 - 7 kW (calibre de fusibles recommandé).	recomma-	21(25)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 9 kW, nécessite un rebranchement (calibre de fusibles recommandé).	recomma-	24(25)A
	kW Puissant	12/28/4/56/71/8/24/6/9
		2,0MVA Puissant

*) Cet équipement est conforme à la norme IEC 61000-3-12, sous réserve que la puissance de court-circuit Ssc soit supérieure ou égale à 2,0 MVA au point de branchement entre l'alimentation électrique de l'installation du client et le réseau principal. L'installateur ou l'utilisateur se doit de garantir, en consultant l'opérateur du réseau de distribution si besoin, que l'équipement est raccordé uniquement à une alimentation dont la puissance de court-circuit Ssc est supérieure ou égale à 2,0 MVA.

Caractéristiques techniques

1X230V, 3X230V ET 3X400V

1 Échelle de la classe d'ef cacité énergétique du produit pour le chauffage ambiant : A+++ à D.

				F1155-16F1155-12F1155-6
Données de puissance selon la norme EN 14511
H)				4 - 163 - 121,5 - 6kV
0/35 nominal
H)				8,895,063,15kWCapacité
E)				1,831,040,67kWÉnergie
				4,854,874,72COP
0/45 nominal
H)				8,634,782,87kWCapacité
E)				2,291,270,79kWÉnergie
				3,773,753,61COP
10/35 nominal
H)				11,226,334,30kWCapacité
E)				1,841,030,66kWÉnergie
				6,116,126,49COP
10/45 nominal
H)				10,925,983,98kWCapacité
E)				2,321,300,83kWÉnergie
				4,724,594,79COP
SCOP conformément à EN 14825
desi-gnh)				kWPuissante 6126 chauffage nomi
SCOP climat froid 35 °C / 55 EN14825	°C	5,5 / 4,1	5,4 / 4,3	5,5 / 4,2
SCOP climat moyen, 35 °C / 55 EN14825		5,2 / 4,0	5,2 / 4,1	5,2 / 4,1
Classe énergétique, climat moyen
Classe d'efficacité énergétique du produit pour le chauffage ambient, 35 °C / 55 °C1		A+++ / A+++	A+++ / A+++	A+++ / A+++
Classe d'ef cacité énergétique du système pour le chauffage ambient, 35 °C / 55 °C2		A+++ / A+++	A+++ / A+++	A+++ / A+++
Catégorie de rendement de la production d'eau chaude/du remplissage avec ballon d'eau chaude®		A / XLVPB 300	A / XXLVPB 300	A / XXLVPB 300
Bruit
Niveau de pression sonore (LWA) selon EN 12102 à des plages de 0/35	dB(A)	36 - 43	36 - 47	36 - 47
Niveau de pression sonore (LPA) valeurs calculées conformes à la norme EN ISO 11203 à des plages de 0/35 et 1m	dB(A)	21 - 28	21 - 32	21 - 32
Données électriques
Sortie, circulateur capteur	W	10 - 87	3 - 180	20 - 180
Sortie, pompe de chauffage	W	2 - 63	2 - 60	10 - 87
Indice de protection		IP21
Circuit frigori que
Type de uide frigorigène		R407C
Fluide frigorigène PRP		1 774
Charge	kg	1,16	2,0	2,2
2				3,903,552,06tonneCharge
		3,2 (32 bar) / 0,15 (1,5 bar)MPaPressostat
HP/LP		-0,7 (-7 bar) / 0,15 (1,5 bar)MPaPressostat
Circuit à eau glycolée
glycolée		0,05 (0,5 bar) / 0,45 (4,5 bar)MPaPression
				0,510,290,18l/sDébit nor
Pression externe max. disponible au dé-bit nom.	kPa	64	115	95
Temp. min./max. de l'eau glycolée entra-nte	°C	voir schéma
Temp. min. de l'sortie eau glycolée	°C	-12
Circuit de chauffage
		0,05 (0,5 bar) / 0,45 (4,5 bar)MPaPression
				0,220,120,08l/sDébit nor
Pression externe max. disponible au dé-bit nom.	kPa	69	73	71
Température max. du uide caloporteur°C		voir schéma
Raccordements hydrauliques
Diam. ext. des tuyaux CU du capteur mm		28
Diam. ext. des tuyaux CU du circuit chauffage	mm	22	28
Branchement, diam. ext. du préparateur ECS	mm	22	28
Huile du compresseur
Type d'huile		POE
Volume	l	0,68	0,9	1,45
Dimensions et poids
Largeur	mm	600
Profondeur	mm	620
Hauteur	mm	1500
Hauteur sous plafond requise	mm	1670
Poids total de la pompe à chaleur	kg	150	230V: 170400V: 180	185
Poids du module compresseur uniquement	kg	90	230V: 110400V: 120	125
Référence, 1x230V		065 277	065 412
Référence, 3x230V, avec compteur d'énergie		065 315	065 411
Référence, 3x400V		065 294	065 409	065 295
Référence, 3x400V, avec compteur d'énergie		065 275	065 410	065 260
Référence, 3x400 V, avec compteur d'énergie et contrôle tarifaire			065 503

2 Échelle de la classe d'ef cacité énergétique du système pour le chauffage ambiant : A+++ à G. L'ef cacité énergétique indiquée pour le système prend en compte le régulateur de température du produit.
3 Échelle de la classe d'ef cacité énergétique pour l'eau chaude : A+ à F.
4 La hauteur sous plafond requise sans les pieds est d'environ 1 650 mm.

PLAGE DE FONCTIONNEMENT DE LA POMPE À CHALEUR, FONCTIONNEMENT COMPRESSEUR

Le compresseur fournit une température de départ qui peut atteindre 65 C, à une température d'eau glycolée entrante de 0 °C, le reste (jusqu'à 70 °C) s'obtient grâce à l'appoint.

F1155-6, -12, -16

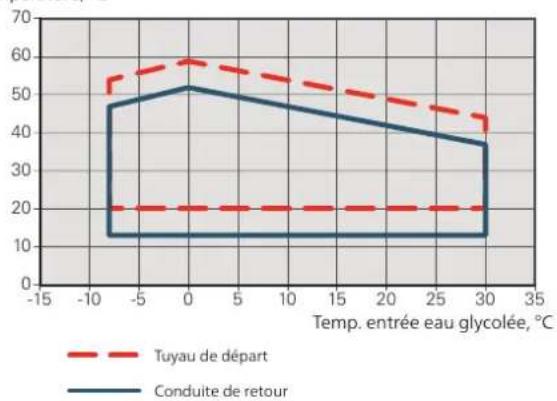

Le schéma présente la plage de fonctionnement inférieure à 75 % pour F1155-6 et la plage de fonctionment complète pour F1155-12, -16.

F1155-6

Puissance calorifique spécifiée, kW

Température, °C

F1155-6

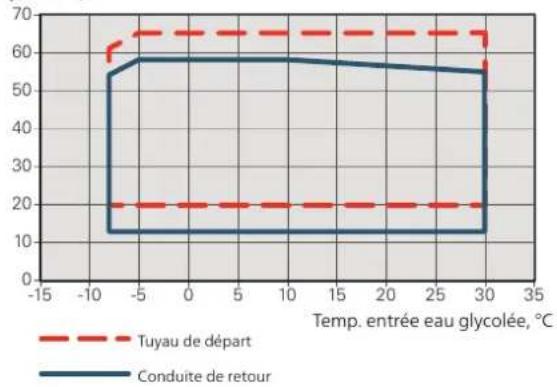

Ce schéma présente la plage de fonctionnement rieure à 75 % pour F1155-6.

Température, °C

ATTENTION!

Pour utiliser F1155-6 au-dessus de 75 % de la vitesse du compresseur, il est nécessaire de procéder au déverrouillage via le menu 5.1.24. Cela peut produire un niveau sonore supérieur à celui indiqué dans les données techniques.

F1155-12 230V
Puissance calorifique spécifiée, kW

F1155-12 400V

supé- Puissance calorifique spécifiée, kW

F1155-16

Puissance calorifique spécifiée, kW

SCHÉMA, VITESSE DU COMPRESSEUR

Mode chauffage 35 °C

Aidez-vous de ce schéma pour dimensionner la pompe à chaleur. Les pourcentages indiquent la vitesse approximative du compresseur.

ATTENTION!

Pour dimensionner l'évacuation de chaleur, consultez le schéma relatif au fonctionnement du chauffage.

Température d'alimentation, uide caloporteur °C

F1155-6

Puissance rafraîchissement, kW

F1155-12 230V

Puissance rafraîchissement, kW

F1155-12 400V

Puissance rafraîchissement, kW

Puissance rafraîchissement, kW

Température d'alimentation, uide caloporteur 50 °C

F1155-6

Puissance rafraîchissement, kW

F1155-12 230V

Puissance rafraîchissement, kW

F1155-12 400V

Puissance rafraîchissement, kW

F1155-16

Puissance rafraîchissement, kW

Étiquetage énergétique

FICHE D'INFORMATION

		NIBE ABFournisseur
			F1155-12 1x230VF1155-6 1x230VModèle
			VPB 300VPB 300Préparateur ECS mo
			35 / 5535 / 55°CApplication chauffa
Pro I de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)			XXLXL
Classe d'ef cacité énergétique pour le chauffage locaux	des		A+++ / A+++A+++ / A+++
Classe d'ef cacité énergétique pour le chauffage l'ECS	de	A	A
design pour le chauffage Ruisance locaux en climat moyen	nominale (P kW)		126
Consommation annuelle d'énergie pour le chauffage des locaux en climat moyen	kWh	2 188 / 2 875	4 582 / 6 213
Consommation annuelle d'énergie pour la production d'ECS	kWh	1 697	2 112
Ef cacité énergétique pour le chauffage des locaux en climat moyen	%	200 / 150	201 / 157
Ef cacité énergétique pour la production d'ECS	%	99	102
Puissance acoustique vWA à l'intérieur	dB	42	44
design pour le chauffage Ruisance locaux en climat froid	nominale (P kW)		126
design pour le chauffage Ruisance locaux en climat chaud	nominale (P kW)		126
Consommation annuelle d'énergie pour le chauffage des locaux en climat froid	kWh	2 481 / 3 287	5 292 / 7 173
Consommation annuelle d'énergie pour le chauffage des locaux en climat chaud	kWh	1 697	2 112
Consommation annuelle d'énergie pour la production d'ECS en climat froid	kWh	1 408 / 1 852	2 928 / 3 999
Consommation annuelle d'énergie pour la production d'ECS en climat chaud	kWh	1 697	2 112
Ef cacité saisonnière pour le chauffage des locaux en climat froid	%	211 / 157	208 / 162
Ef cacité saisonnière pour la production d'ECS en climat froid	%	99	102
Ef cacité saisonnière pour le chauffage des locaux en climat chaud	%	201 / 151	204 / 158
Ef cacité saisonnière pour la production d'ECS en climat chaud	%	99	102
Puissance acoustique vWA à l'extérieur	dB	-	-
			F1155-12 3x230VF1155-6 3x230VModèle
			VPB 300VPB 300Préparateur ECS mo
			35 / 5535 / 55°CAplication chauffa
Pro I de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)			XXLXL
Classe d'ef cacité énergétique pour le chauffage locaux	des		A+++ / A+++A+++ / A+++
Classe d'ef cacité énergétique pour le chauffage l'ECS	de	A	A
design) pour le chauffage des locaux en climat moyen			126kWPuissance nominale (P
Consommation annuelle d'énergie pour le chauffage des locaux en climat moyen	kWh	2 188 / 2 875	4 582 / 6 213
Consommation annuelle d'énergie pour la production d'ECS	kWh	1 697	2 112
Ef cacité énergétique pour le chauffage des locaux en climat moyen	%	200 / 150	201 / 157
Ef cacité énergétique pour la production d'ECS	%	99	102
Puissance acoustique wA à l'intérieur	dB	42	44
design) pour le chauffage des locaux en climat froid			126kWPuissance nominale (P
design) pour le chauffage des locaux en climat chaud			126kWPuissance nominale (P
Consommation annuelle d'énergie pour le chauffage des locaux en climat froid	kWh	2 481 / 3 287	5 292 / 7 173
Consommation annuelle d'énergie pour le chauffage des locaux en climat chaud	kWh	1 697	2 112
Consommation annuelle d'énergie pour la production d'ECS en climat froid	kWh	1 408 / 1 852	2 928 / 3 999
Consommation annuelle d'énergie pour la production d'ECS en climat chaud	kWh	1 697	2 112
Ef cacité saisonnière pour le chauffage des locaux en climat froid	%	211 / 157	208 / 162
Ef cacité saisonnière pour la production d'ECS en climat froid	%	99	102
Ef cacité saisonnière pour le chauffage des locaux en climat chaud	%	201 / 151	204 / 158
Ef cacité saisonnière pour la production d'ECS en climat chaud	%	99	102
Puissance acoustique wA à l'extérieur	dB	-	-

		NIBE ABFournisseur
				F1155-16 3x400VF1155-12 3x400VF1
				VPB 300VPB 300VPB 300Prépa
				35 / 5535 / 5535 / 55°CAp
Pro I de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)				XXLXXLXL
Classe d'ef cacité énergétique pour le chauffage locaux	des			A+++ / A+++A+++ / A+++
Classe d'ef cacité énergétique pour le chauffage l'ECS	de	A	A	A
design) pour Puissehaeffagenides (P locaux en climat moyen	kW	126	16
Consommation annuelle d'énergie pour le chauffage des locaux en climat moyen	kWh	2 188 / 2 875	4 582 / 6 213	6 373 / 8 167
Consommation annuelle d'énergie pour la production d'ECS	kWh	1 697	2 112	2 048
Ef cacité énergétique pour le chauffage des locaux en climat moyen	%	200 / 150	201 / 157	199 / 154
Ef cacité énergétique pour la production d'ECS	%	99	102	105
Puissance acoustique LWA à l'intérieur	dB	42	44	42
design) pour Puissehaeffagenides (P locaux en climat froid	kW	126	16
design) pour Puissehaeffagenides (P locaux en climat chaud	kW	126	16
Consommation annuelle d'énergie pour le chauffage des locaux en climat froid	kWh	2 481 / 3 287	5 292 / 7 173	7 218 / 9 434
Consommation annuelle d'énergie pour le chauffage des locaux en climat chaud	kWh	1 697	2 112	2 048
Consommation annuelle d'énergie pour la production d'ECS en climat froid	kWh	1 408 / 1 852	2 928 / 3 999	4 169 / 5 386
Consommation annuelle d'énergie pour la production d'ECS en climat chaud	kWh	1 697	2 112	2 048
Ef cacité saisonnière pour le chauffage des locaux en climat froid	%	211 / 157	208 / 162	211 / 159
Ef cacité saisonnière pour la production d'ECS en climat froid	%	99	102	105
Ef cacité saisonnière pour le chauffage des locaux en climat chaud	%	201 / 151	204 / 158	197 / 151
Ef cacité saisonnière pour la production d'ECS en climat chaud	%	99	102	105
Puissance acoustique LWA à l'extérieur	dB	-	-	-

DONNÉES RELATIVES À L'EFFICACITÉ ÉNERGÉTIQUE DU PRODUIT COMBINÉ

Modèle		F1155-6 1x230V	F1155-12 1x230V
Préparateur ECS modèle		VPB 300	VPB 300
		°CApplication chauffage / 55	35 / 55
Classe du régulateur		VI
Bonus	%	4
Efficacité énergétique saisonnière du produit combiné pour le chauffage des locaux en climat moyen	%	204 / 154	205 / 161
Classe énergétique du produit combiné		A+++	A+++
Efficacité énergétique saisonnière du produit combiné pour le chauffage des locaux en climat froid	%	215 / 161	212 / 166
Efficacité énergétique saisonnière du produit combiné pour le chauffage des locaux en climat chaud	%	205 / 155	208 / 162

Modèle		F1155-6 3x230V	F1155-12 3x230V
Préparateur ECS modèle		VPB 300	VPB 300
		°CApplication chauffage / 55	35 / 55
Classe du régulateur		VI
Bonus	%	4
Efficacité énergétique saisonnière du produit combiné pour le chauffage des locaux en climat moyen	%	204 / 154	205 / 161
Classe énergétique du produit combiné		A+++	A+++
Efficacité énergétique saisonnière du produit combiné pour le chauffage des locaux en climat froid	%	215 / 161	212 / 166
Efficacité énergétique saisonnière du produit combiné pour le chauffage des locaux en climat chaud	%	205 / 155	208 / 162

				F1155-16 3x400VF1155-12 3x400VF1
				VPB 300VPB 300VPB 300Prépa
				35 / 5535 / 5535 / 55°CAp
		VIClasse du régulateur
		4% Bonus
pour le chauffage des locaux en climat moyen				203 / 158205 / 161204 / 154%E
		Classe énergétique du produit combiné		A+++A+++A+++
pour le chauffage des locaux en climat froid				215 / 163212 / 166215 / 161%E
pour le chauffage des locaux en climat chaud				201 / 155208 / 162205 / 155%E

L'ef cacité du produit combiné ne prend en compte que le régulateur. Si une chaudière ou un dispositif solaire est ajouté au système, l'ef -cacité énergétique globale du système doit être recalculée.

DOCUMENTATION TECHNIQUE

		F1155-6 1x230VModèle
		VPB 300Préparateur ECS modèle
Type de pompe à chaleur		□ air-eau□ air extrait-eau☒ eau glycolée-eau□ eau-eau
Pompe à chaleur basse température		□ Oui No☒
Thermoplongeur intégré pour l'appoint électrique		☒ Oui No☐
Pompe à chaleur mixte (double service)		☒ Oui No☐
Climat		☒ Moyenne Fable Élevée ☐
Application chauffage		☒ Moyenne (55 °C) Fable (35 °C)
		EN-14825 & EN-16147Normes appliquées
			kW5,5	Plédu Poissance énergétique sais nominale pour le fage des locaux	chauf-		%150n
Puissance déclarée pour le chauffage en charge partielle et à une Compédéclaré pour le chauffage à une charge partielle et à une térieure Tj
					Tj = -7 °C			-3,060
					Tj = +2 °C			PdH,974
					Tj = +7 °C			PdH,634
					Tj = +12 °C			PdH,864
					Tj = biv			Pdh-2,840
					Tj = TOL			Pdh-2,840
Tj = -15 °C (si TOL < -20 °C)	Pdh		kW		Tj = -15 °C (si TOL < -20 °C)	COPd		-
Température bivalente	T_bv	-10	°C		Température extérieure minimum	TOL	-10	°C
Puissance calori que sur un intervalle cyclique	Pcych		kW		Ef cacité sur un intervalle cyclique	COPcyc		-
		CdhCoef-OJ89			de dégradation température maximale de service chauffage	de l'eau de VTOL		°C65
Consommation d'électricité dans les modes autres que le mode					Apploint de chauffage
Mode arrêt	P_OFF	0,002	kW		Puissance thermique nominale	Psup	0,1	kW
Mode arrêt par thermostat	P_TO	0,007	kW
Mode Veille	P_SB	0,007	kW		Type d'énergie utilisée	électrique
Mode résistance de carter active	P_CK	0,009	kW
Autres caractéristiques
Régulation de puissance	Variable				Débit d'air nominal (air-eau)			m3/h
Niveau de puissance sonore, intérieur/extérieur	L_WA	42 / -	dB		Débit nominal du uide caloporteur			m3/h
Consommation annuelle d'énergie	HE		kWh2	875000bit d'eau glycolée pour les pompes eau-glyco-lee-eau ou eau-eau			0,68	m3/h
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)	XL				Efficacité énergétique pour le chauffage de l'ECS	wh	99η	%
Consommation d'énergie journalière	Q_elec	7,73	kWh		Consommation de combustible journalière	Qfuel		kWh
Consommation annuelle d'énergie	AEC	1 697	kWh		Consommation de combustible annuelle	AFC		GJ
Contact	NIBE Energy Systems - Box 14 - Hannabadsvägen 5 - 285 21 Markaryd - Sweden

F1155-12 1x230VModèle

VPB 300Préparateur ECS modèle

Type de pompe à chaleur		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur basse température		Oui Non
Thermoplongeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN-14825 & EN-16147Normes appliquées
		kW12,4PEf et cale énergétique saisonnière pour le chauf-fage des locaux						%157η
Puissance déclarée pour le chauffage en charge extérieure Tj	partielle et à une température térieure Tj							à une température Tj = -7 °C
Tj = +2 °C	Pdh	6,8	kW	Tj = +2 °C			COPd	4,12
Tj = +7 °C	Pdh	4,4	kW	Tj = +7 °C			COPd	4,67
Tj = +12 °C	Pdh	2,6	kW	Tj = +12 °C			COPd	5,06
					Tj = biv			-2,911002,3Fd+ biv
					Tj = TOL			-2,911002,3Fd+ TO
Tj = -15 °C (si TOL < -20 °C)	Pdh		kW	Tj = -15 °C (si TOL < -20 °C)			COPd
Température bivalente	TbV	-10	°C	Température extérieure minimum			TOL	-10
Puissance calori que sur un intervalle cyclique	Pcych		kW	Ef cacité sur un intervalle cyclique			COPcyc
				-0,99CdhCoef cient Température maximale de service chauffage de l'eau de WTOL °C65
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	PCFF	0,005	kW	Puissance thermique nominale			Psup	0,1
Mode arrêt par thermostat	PTO	0,015	kW
Mode Veille	PSB	0,007	kW	Type d'énergie utilisée			électrique
Mode résistance de carter active	PCK	0,0	kW
Autres caractéristiques
Régulation de puissance		Variable		Débit d'air nominal (air-eau)				m3/h
Niveau de puissance sonore, intérieur/extérieur	LWA	44 / -	dB	Débit nominal du uide caloporteur				m3/h
Consommation annuelle d'énergie	HE		Q kWh6	Débit d'eau glycolée pour les pompes eau-glyco-lée-eau ou eau-eau			1,46	m3/h
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)		XXL		Efficacité énergétique pour le chauffage de l'ECS wh			η	%102
Consommation d'énergie journalière	Qelec	9,62	kWh	Consommation de combustible journalière			Qfuel	kWh
Consommation annuelle d'énergie	AEC	2 112	kWh	Consommation de combustible annuelle			AFC	GJ
Contact	NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden

F1155-6 3x230VModèle

VPB 300Préparateur ECS modèle

Type de pompe à chaleur		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur basse température		Oui Non
Thermoplongeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN-14825 & EN-16147Normes appliquées
		kW5,5Prat d'auissan énergétique saisonniée pour le chauffage des locaux					% 150η
Puissance déclarée pour le chauffage en charge partielle et à une température extérieure Tj		Tj = +2 °CTj = +7 °CTj = +12 °CTj = bivTj = TOL					à une température Tj = -7 °CTj = +2 °CTj = +7 °CTj = +12 °CTj = bivTj = TOL
Tj = -15 °C (si TOL < -20 °C)	Pdh	kW	Tj = -15 °C (si TOL < -20 °C)			COPd	-
Température bivalente	T_bv	-10	°C	Température extérieure minimum		TOL	-10 °CCOPcyc
Puissance calori que sur un intervalle cyclique	Pcych	kW	Ef cacité sur un intervalle cyclique
		CdhCoef-Ojet de dégradation température maximale de service de l'eau de VTOL chauffage					°C65
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	P_OFF	0,002	kW	Puissance thermique nominale		Psup	0,1 kW
Mode arrêt par thermostat	P_TO	0,007	kW
Mode Veille	P_SB	0,007	kW	Type d'énergie utilisée		électrique
Mode résistance de carter active	P_CK	0,009	kW
Autres caractéristiques
Régulation de puissance		Variable		Débit d'air nominal (air-eau)			m3/h
Niveau de puissance sonore, intérieur/extérieur	L_WA	42 / -	dB	Débit nominal du uide caloporteur			m3/h
Consommation annuelle d'énergie	HE		kWh2	Débit d'eau glycolée pour les pompes eau-glycolée-eau ou eau-eau		0,68	m3/h
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)		XL		Efficacité énergétique pour le chauffage de l'ECS		wh	99η %
Consommation d'énergie journalière	Q_elec	7,73	kWh	Consommation de combustible journalière		Q_fuel	kWh
Consommation annuelle d'énergie	AEC	1 697	kWh	Consommation de combustible annuelle		AFC	GJ
Contact	NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden

F1155-12 3x230VModèle

VPB 300Préparateur ECS modèle

Type de pompe à chaleur		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur basse température		Oui Non
Thermoplongeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN-14825 & EN-16147Normes appliquées
		kW12,4PEf et cale énergétique saisonnière pour le chauf-fage des locaux						%157η
Puissance déclarée pour le chauffage en charge extérieure Tj	partielle et à une température térieure Tj							à une température Tj = -7 °C
Tj = +2 °C	Pdh	6,8	kW	Tj = +2 °C			COPd	4,12
Tj = +7 °C	Pdh	4,4	kW	Tj = +7 °C			COPd	4,67
Tj = +12 °C	Pdh	2,6	kW	Tj = +12 °C			COPd	5,06
					Tj = biv			-2,911002,3Fd+ biv
					Tj = TOL			-2,911002,3Fd+ TO
Tj = -15 °C (si TOL < -20 °C)	Pdh		kW	Tj = -15 °C (si TOL < -20 °C)			COPd
Température bivalente	TbV	-10	°C	Température extérieure minimum			TOL	-10
Puissance calori que sur un intervalle cyclique	Pcych		kW	Ef cacité sur un intervalle cyclique			COPcyc
				-0,99CdhCoef cient Température maximale de service chauffage de l'eau de WTOL °C65
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	PCFF	0,005	kW	Puissance thermique nominale			Psup	0,1
Mode arrêt par thermostat	PTO	0,015	kW
Mode Veille	PSB	0,007	kW	Type d'énergie utilisée			électrique
Mode résistance de carter active	PCK	0,0	kW
Autres caractéristiques
Régulation de puissance		Variable		Débit d'air nominal (air-eau)				m3/h
Niveau de puissance sonore, intérieur/extérieur	LWA	44 / -	dB	Débit nominal du uide caloporteur				m3/h
Consommation annuelle d'énergie	HE		Q kWh6	Débit d'eau glycolée pour les pompes eau-glyco-lée-eau ou eau-eau			1,46	m3/h
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)		XXL		Efficacité énergétique pour le chauffage de l'ECS wh			η	%102
Consommation d'énergie journalière	Qelec	9,62	kWh	Consommation de combustible journalière			Qfuel	kWh
Consommation annuelle d'énergie	AEC	2 112	kWh	Consommation de combustible annuelle			AFC	GJ
Contact	NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden

F1155-6 3x400VModèle

VPB 300Préparateur ECS modèle

Type de pompe à chaleur		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur basse température		Oui Non
Thermoplongeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Elevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN-14825 & EN-16147Normes appliquées
		kW5,5Prat duissan énergétique saisonniée pour le chauffage des locaux					% 150η
Puissance déclarée pour le chauffage en charge partielle et à une température extérieure Tj		Tj = +2 °CTj = +7 °CTj = +12 °CTj = bivTj = TOL					à une température Tj = -7 °CTj = +2 °CTj = +7 °CTj = +12 °CTj = bivTj = TOL
Tj = -15 °C (si TOL < -20 °C)	Pdh	kW	Tj = -15 °C (si TOL < -20 °C)			COPd	-
Température bivalente	T_bv	-10	°C	Température extérieure minimum		TOL	-10 °CCOPcyc
Puissance calori que sur un intervalle cyclique	Pcych	kW	Ef cacité sur un intervalle cyclique
		CdhCoef-Ojet de dégradation température maximale de service de l'eau de VTOL chauffage					°C65
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	P_OFF	0,002	kW	Puissance thermique nominale		Psup	0,1 kW
Mode arrêt par thermostat	P_TO	0,007	kW
Mode Veille	P_SB	0,007	kW	Type d'énergie utilisée		électrique
Mode résistance de carter active	P_CK	0,009	kW
Autres caractéristiques
Régulation de puissance		Variable		Débit d'air nominal (air-eau)			m3/h
Niveau de puissance sonore, intérieur/extérieur	L_WA	42 / -	dB	Débit nominal du uide caloporteur			m3/h
Consommation annuelle d'énergie	HE		kWh2	Débit d'eau glycolée pour les pompes eau-glycolée-eau ou eau-eau		0,68	m3/h
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)		XL		Efficacité énergétique pour le chauffage de l'ECS		wh	99η %
Consommation d'énergie journalière	Q_elec	7,73	kWh	Consommation de combustible journalière		Q_fuel	kWh
Consommation annuelle d'énergie	AEC	1 697	kWh	Consommation de combustible annuelle		AFC	GJ
Contact	NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden

F1155-12 3x400VModèle

VPB 300Préparateur ECS modèle

Type de pompe à chaleur		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur basse température		Oui Non
Thermoplongeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN-14825 & EN-16147Normes appliquées
		kW12,4PEf et cale énergétique saisonnière pour le chauf-fage des locaux						%157η
Puissance déclarée pour le chauffage en charge extérieure Tj	partielle et à une température térieure Tj							à une température Tj = -7 °C
Tj = +2 °C	Pdh	6,8	kW	Tj = +2 °C			COPd	4,12
Tj = +7 °C	Pdh	4,4	kW	Tj = +7 °C			COPd	4,67
Tj = +12 °C	Pdh	2,6	kW	Tj = +12 °C			COPd	5,06
					Tj = biv			-2,911002,3Fd+ biv
					Tj = TOL			-2,911002,3Fd+ TO
Tj = -15 °C (si TOL < -20 °C)	Pdh		kW	Tj = -15 °C (si TOL < -20 °C)			COPd
Température bivalente	TbV	-10	°C	Température extérieure minimum			TOL	-10
Puissance calori que sur un intervalle cyclique	Pcych		kW	Ef cacité sur un intervalle cyclique			COPcyc
				-0,99CdhCoef cient Température maximale de service chauffage de l'eau de WTOL °C65
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	PCFF	0,005	kW	Puissance thermique nominale			Psup	0,1
Mode arrêt par thermostat	PTO	0,015	kW
Mode Veille	PSB	0,007	kW	Type d'énergie utilisée			électrique
Mode résistance de carter active	PCK	0,0	kW
Autres caractéristiques
Régulation de puissance		Variable		Débit d'air nominal (air-eau)				m3/h
Niveau de puissance sonore, intérieur/extérieur	LWA	44 / -	dB	Débit nominal du uide caloporteur				m3/h
Consommation annuelle d'énergie	HE		Q kWh6	Débit d'eau glycolée pour les pompes eau-glyco-lée-eau ou eau-eau			1,46	m3/h
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)		XXL		Efficacité énergétique pour le chauffage de l'ECS wh			η	%102
Consommation d'énergie journalière	Qelec	9,62	kWh	Consommation de combustible journalière			Qfuel	kWh
Consommation annuelle d'énergie	AEC	2 112	kWh	Consommation de combustible annuelle			AFC	GJ
Contact	NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden

F1155-16 3x400VModèle

VPB 300Préparateur ECS modèle

Type de pompe à chaleur		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur basse température		Oui Non
Thermoplongeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN-14825 & EN-16147Normes appliquées
		kW16,0PEf et cale énergétique saisonnière pour le chauf-fage des locaux					%154η
Puissance déclarée pour le chauffage en charge partielle et à une température pour le chauffage à une charge partielle et à une température extérieure Tj
						Tj = -7 °C	-3,0COPdTj = -7 °
Tj = +2 °C	Pdh	8,7	kW	Tj = +2 °C		COPd	4,1	-
Tj = +7 °C	Pdh	5,6	kW	Tj = +7 °C		COPd	4,9	-
Tj = +12 °C	Pdh	5,5	kW	Tj = +12 °C		COPd	5,0	-
					Tj = biv		-2,0COPdTj= biv
					Tj = TOL		-2,0COPdTj= TOL
Tj = -15 °C (si TOL < -20 °C)	Pdh		kW	Tj = -15 °C (si TOL < -20 °C)		COPd		-
Température bivalente	Tbv	-10	°C	Température extérieure minimum		TOL	-10	°C
Puissance calori que sur un intervalle cyclique	Pcych		kW	Ef cacité sur un intervalle cyclique		COPcyc		-
	CdhCoef	0,000t de dégradation			Température maximale de service de l'eau d'WTOL °C chauffage
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	PCFF	0,002	kW	Puissance thermique nominale		Psup	0,6	kW
Mode arrêt par thermostat	TO	P	kW0,020
Mode Veille	PSB	0,007	kW	Type d'énergie utilisée			électrique
Mode résistance de carter active	CK	P	kW0,030
Autres caractéristiques
Régulation de puissance		Variable		Débit d'air nominal (air-eau)				m3/h
Niveau de puissance sonore, intérieur/extérieur	WA		dB42	Débit nominal du uide caloporteur				m3/h
Consommation annuelle d'énergie	QE	8 167	kWh	Débit d'eau glycolée pour les pompes eau-glyco-lée-eau ou eau-eau			1,84	m3/h
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)		XXL		Efficacité énergétique pour le chauffage de l'ECS	wh	η	%105
Consommation d'énergie journalière	elec		Q kWh9,3	Consommation de combustible journalière	Qfuel		kWh
Consommation annuelle d'énergie	AEC	2 048	kWh	Consommation de combustible annuelle	AFC		GJ
Contact	NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden

Index

A

Accessibilité, branchement électrique, 22

Accessoires, 71

Accessoires de raccordement, 33

Af chage, 40

Aider la pompe de circulation à démarrer, 63

Alarme, 68

Alimentation, 23

Alternatives de branchement

Cuve de neutralisation, 18

Deux systèmes de climatisation ou plus, 19

Piscine, 20

Récupération de la ventilation, 19

Système d'eau souterraine, 19

Système de climatisation naturel, 19

Appoint électrique - puissance maximum, 25

Armoires électriques, 12

B

Bouton de commande, 40

Bouton OK, 40

Bouton Retour, 40

Branchement d'une tension de service externe pour le

système de régulation, 24

Branchement des TOR, 29

Branchement du préparateur ECS, 18

Branchements, 23

Branchements des tuyaux, 15

Côté chauffage, 18

Côté eau glycolée, 17

Dimensions des tuyaux, 16

Dimensions et branchements des tuyaux, 16

Généralités, 15

Légende des symboles, 15

Schéma de système, 16

Schémas hydrauliques, 18

Branchements électriques, 21

Accessibilité, branchement électrique, 22

Accessoires de raccordement, 33

Alimentation, 23

Appoint électrique - puissance maximum, 25

Branchement d'une tension de service externe pour

le système de régulation, 24

Branchements, 23

Dépose de la trappe du boîtier électrique, 22

Dépose du cache de la carte d'entrée, 22

Disjoncteur électrique, 21

Généralités, 21

Limiteur de température, 21

Maître/Esclave, 28

Mode Veille, 27

NIBE Uplink, 30

Options de raccordement externe, 30

Raccordements optionnels, 28

Réglages, 25

Sonde d'ambiance, 25

Sonde de température, départ chauffage, externe, 25

Sonde de température, remplissage d'eau chaude, 24

Sonde extérieure, 24

TOR, 29

Verrouillage des câbles, 23

C

Caractéristiques techniques

Étiquetage énergétique, 82

Documentation technique, 86

Données de rendement énergétique du système, 84

Fiche d'information, 82

Circulation de l'eau chaude, 32

Commande, 40, 45

Commande - Menus, 45

Commande - Présentation, 40

Commande de la pompe à eau souterraine, 32

Commande - Menus, 45

Menu 5 - ENTRETIEN, 47

Commande - Présentation, 40

Système de menus, 41

Unité d'af chage, 40

Commutateur, 40

Complément électrique - puissance maximale

Passage à la puissance restituée maximale, 26

Réglage de la puissance restituée maximale, 25

Composants fournis, 8

Conception de la pompe à chaleur, 10

Emplacement des composants de la section de rafraîchissement, 13

Emplacement des composants sur les armoires électriques, 12

Emplacements des composants, 10

Liste des composants, 10

Liste des composants de la section de rafraîchissement, 13

Liste des composants des armoires électriques, 12

Contrôle de l'installation, 6

Côté chauffage, 18

Côté eau glycolée, 17

Côté uide caloporteur

Branchement du système de climatisation, 18

D

Dépannage, 68

Dépose de la trappe du boîtier électrique, 22

Dépose des caches, 9

Dépose du cache de la carte d'entrée, 22

Dépose du module de rafraîchissement, 64

Dépose du module pompe à chaleur, 7

Diagramme de rendement de la pompe, côté eau glycolée, fonctionnement manuel, 36

Dimensions des tuyaux, 16

Dimensions et données d'implantation, 74

Dimensions et raccordements hydrauliques, 16

Disjoncteur électrique, 21

Documentation technique, 86

Données de rendement énergétique du système, 84

Données techniques, 74, 77

Dimensions et données d'implantation, 74

Données techniques, 77

Plage de fonctionnement de la pompe à chaleur, 79

Schéma, vitesse du compresseur, 79

E

Eau froide et eau chaude

Raccordement du ballon d'eau chaude, 18

Entretien, 61

Opérations d'entretien, 61

Étiquetage énergétique, 82

Documentation technique, 86, 88, 90

Données relatives à l'efficacité énergétique du produit combiné, 84

Fiche d'information, 82–84

F

Fiche d'information, 82

Fonctionnement, 43

G

Gestion des alarmes, 68

Guide de démarrage, 35

|

Indication du mode de rafraîchissement, 32

Informations importantes, 4

Récupération, 5

Informations relatives à la sécurité

Contrôle de l'installation, 6

Marquage, 4

Numéro de série, 5

Symboles, 4

L

Légende des symboles, 15

Limiteur de température, 21 Réinitialisation, 22

Livraison et manipulation, 7

Composants fournis, 8

Dépose des caches, 9

Dépose du module de rafraîchissement, 7

Montage, 7

Transport, 7

Zone d'installation, 8

M

Marquage, 4

Menu 5 - ENTRETIEN, 47

Menu Aide, 44

Mise en service et réglage, 34

Guide de démarrage, 35

Préparations, 34

Réglage et purge, 36

Remplissage et purge, 34

Mode Veille, 61

Alimentation en mode secours, 27

Montage, 7

N

Navigation entre les fenêtres, 44

NIBE Uplink, 30

Numéro de série, 5

0

Opérations d'entretien, 61

Aider la pompe de circulation à démarrer, 63

Dépose du module de rafraîchissement, 64 Mode Veille, 61

Retirez le moteur de la vanne directionnelle, 64 Sortie USB, 65

Valeurs des sondes de température, 63

Vidage du système à saumure, 62

Vidange du circuit de chauffage, 62

Options de branchement externe

Circulation de l'eau chaude, 32

Commande de la pompe à eau souterraine, 32

Indication du mode de rafraîchissement, 32

Pompe de circulation supplémentaire, 32

Sonde de température, robinet d'eau chaude, 24

Options de raccordement externe, 30

Sélection possible d'entrées AUX, 31

Sélection possible de sortie AUX (relais variable libre de potentiel), 32

P

Plage de fonctionnement de la pompe à chaleur, 79

Pompe de circulation supplémentaire, 32

Préparations, 34

Problèmes d'inconfort, 68

Alarme, 68

Dépannage, 68

Gestion des alarmes, 68

R

Raccordement du circuit de chauffage, 18

Eau froide et eau chaude

Raccordement du ballon d'eau chaude, 18

Raccordements optionnels, 28

Réajustement, purge, côté chauffage, 37

Réajustement, purge, côté uide caloporteur, 37

Réglage d'une valeur, 43

Réglage de la pompe, fonctionnement manuel, 36 v

Côté chauffage, 36

Valeurs des sondes de température, 63

Réglage de la pompe, opération automatique, 36

Verrouillage des câbles, 23

Côté chauffage, 36

Vidage du système à saumure, 62

Côté eau glycolée, 36

Vidange du circuit de chauffage, 62

Réglage et purge, 36

Voyant d'état, 40

Réajustement, purge, côté chauffage, 37

Z

Réglages, 25

Zone d'installation, 8

Réglage ultérieur et soutirage

Diagramme de rendement de la pompe, côté eau glycolée, fonctionnement manuel, 36

Réajustement, purge, côté uide caloporteur, 37

Réglage de la pompe, fonctionnement manuel, 36

Réglage de la pompe, opération automatique, 36

Remplissage et purge, 34

Remplissage et purge du système à eau glycolée, 34

Remplissage et purge du système de chauffage, 34

Remplissage et purge du système à eau glycolée, 34

Remplissage et purge du système de chauffage, 34

Retirez le moteur de la vanne directionnelle, 64

s

Schéma, vitesse du compresseur, 79

Schéma du système, 16

Schémas hydrauliques, 18

Section de rafraîchissement, 13

Sélection d'options, 43

Sélection d'un menu, 43

Sélection possible d'entrées AUX, 31

Sélection possible de sortie AUX (relais variable libre de

potentiel), 32

Sonde d'ambiance, 25

Sonde de température, chargement d'eau chaude, 24

Sonde de température, départ chauffage, externe, 25

Sonde de température, robinet d'eau chaude, 24

Sonde extérieure, 24

Sortie USB, 65

Symboles, 4

Système de menus, 41

Fonctionnement, 43

Menu Aide, 44

Navigation entre les fenêtres, 44

Réglage d'une valeur, 43

Sélection d'options, 43

Sélection d'un menu, 43

Utilisez le clavier virtuel, 44

T

Transport, 7

U

Unité d'af chage, 40

Af chage, 40

Bouton de commande, 40

Bouton OK, 40

Bouton Retour, 40

Commutateur, 40

Voyant d'état, 40

Utilisez le clavier virtuel, 44

Contact

DENMARKCZECH REPUBLICAUSTRIA

KNV Energietechnik GmbHGahberggasse 11, 4861 Schörings.r.o.	Družstevní závody Dražice - strojírnolund Varmeteknik A/SLindustrivej Nord 7B, 7400 Herning
Tel: [phone] [e-mail]	Dražice 69, 29471 Benátky n. Jiz.Tel: [phone]Tel: [phone] [e-mail]@nibe.cznibe.czvolundvt.dk

GERMANYFRANCEFINLAND

NIBE Energy Systems OyJuurakkotie 3, 01510 VantaaTel: [phone] [e-mail].

NIBE Energy Systems France SAS NIBE Systemtechnik GmbHZone industrielle RD 28 Rue du Pou du Ciel, 01600 ReyriTel: 04 74 00 92 [e-mail] nibe.fr

Am Reiherpfahl 3, 29223 Celle+49 (0)5141 75 46 [e-mail] nibe.de

NORWAYNETHERLANDSGREAT BRITAIN

NIBE Energy Systems Ltd	NIBE Energietechniek B.V.	ABK-Qviller AS
3C Broom Business Park, Bridge Way, S41 9QG Chester el	Energieweg 31, 4906 CG Oosterh	Burbekkveien 80, 0582 Oslo
	Tel: [phone]	Tel: [phone]
Tel: [phone] [e-mail]	[e-mail]	[e-mail]
[e-mail]	nibenl.nl	nibe.no

SWEDENRUSSIAPOLAND

NIBE-BIAWAR Sp. z o.o.	EVAN	NIBE Energy Systems
Al. Jana Pawla II 57, 15-703	Bialyabok8, Yuliusa Fuchika str.	Box 14
Tel: [phone]	603024 Nizhny Novgorod	Hannabadsvägen 5, 285 21 Markaryd
biawar.com.pl	Tel: [phone]	Tel: [phone]
	[e-mail]	[e-mail]
	nibe-evan.ru	nibe.se

SWITZERLAND

Pour les pays non mentionnés dans cette liste, veuillez contacter NIBE Suède ou vous rendre sur nibe.eu pour plus d'informations.

NIBE Energy Systems

Hannabadsvägen 5

Box 14

SE-285 21 Markaryd

[e-mail]

nibe.eu

Ce manuel est une publication de NIBE Energy Systems. L'ensemble des illustrations, des faits présentés et des données de produits s'appuient sur les informations disponibles au moment de l'approbation de la publication. NIBE Energy Systems ne peut être tenu pour responsable des éventuelles erreurs factuelles ou d'impression pouvant apparaître dans ce manuel.
