MODE D'EMPLOI S212512 Nibe

Pompe à chaleur air/eau NIBE S2125

Table des matieres

41 Informations importantes	32Commande
4Informations relatives à la sécurité	33Conditions
4Symboles	34Commande
4Marquage	378 Entrel
4Numéro de série	370Opération
5Contrôle de l'installation
Modules intéérients(VVM) et modules de commande (SMO) compatibles	6389 Problè
6Module intéérieur	38Dépannag
6Régulateur	40Liste d'al
72 Livraison et manipulation	4310 Acces
7Transport	4411 Donne
8Montage	44Dimension
10Condensation	45Niveau c
11Composants fournis	46Caractéris
12Dépose des panneaux lésal et supérieur	50Étiquetage
13	53Séché m
163 Conception de la pompe à chaleur	61Index
16Généralités	63Contact
20Boîte de déivation
21Emplacement du capteur

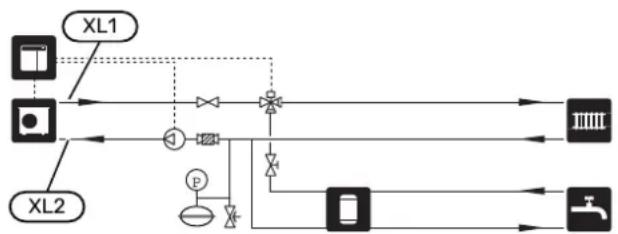

224 Raccordements hydrauliques
22Généralités
22Légende des symboles
23Flexibles du circuit chauage
245 Branchements électriques
24Généralités
24Accessibility, branchement électrique
25Branchements
306 Mise en service et réglage
30Préparations
30Remplissage et purgege
30Démarrage et inspection
30Réglage et purgege
31Réglage, début de charge
327 Commande
32Généralités
32LED de statut

Informations importantes

Informations relatives à la sécurité

Le present manuel décrit l'installation et les procédures d'entretien ectuées par des spécialistes.

Le client doit conserver le manuel.

Symboles

Explication des symboles pouvant gurer dans ce manuel.

REMARQUE!

Ce symbole indique un danger pour l'utilisateur ou l'appareil.

ATTENTION!

Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation ou de l'entretien.

ASTUCE

Ce symbole indique des astuces pour vous permettre d'utiliser plus facilement le produit.

Marquage

Explication des symboles pouvant gurer sur l'étiquette ou les étiquettes du produit

Risque d'incendie I

Lisez le manuel d'utilisation.

Lisez le manuel d'installation.

Débranche l'alimentation électrique avant de procédé à l'intervention.

Tension dangereuse.

Nombre de série

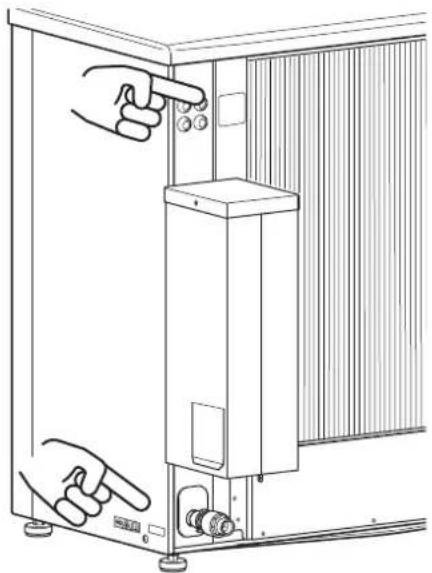

Le nombre de série gure sur le cache arrêté et au bas de la partie laterale.

ATTENTION!

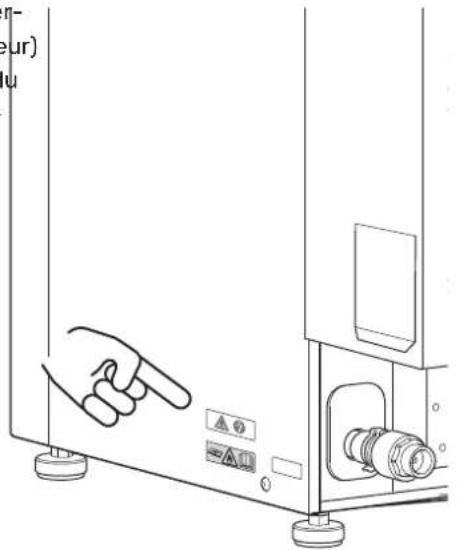

Le numero de série du produit (14 chires) est requis pour l'entretien et l'assistance.

Contrôle de l'installation

Les reglementations en vigueur exigent que l'installation de chauffage soit inspectee avant sa mise en service. L'inspection doit être eectuée par une personne qualiee. Complezez la page des données d'installation du manuel d'utilisation.

✓				DateSignatu
Chauage (page 22)
	Séparateur de gaz automatique installé
	Circuit de chauage nettoyé
	Purgeur d'air
	Filtre à particules
	Vanne d'arrêt et de vidange
	Débit de charge déni
Électricité (page 24)
	Disjoncteur général
	Disjoncteur de sécurité
	Dispositif diérentiel
	Type/puissance du cordon chauant
	Taille de fusible, cable de chauage (F3)
	Cable de communication connecté
	S2125 adressage (uniquement lorsque co- connexion en cascade)
	Rafraîchissement autorisé
	Branchements
	Tension de secteur
	Tension de phase
Divers
	Tuyau d'évacuation des condensats
	Isolation du tuyau d'évacuation des condensats, épaisseur (excepté en cas d'utilisation de KVR 11)

REMARQUE!

Vériez les branchements, la tension de secteur et la tension de phase avant demettre la pompe à chaleur sous tension pour ne pas endommager le système électrique de la pompe à chaleur.

Modules interieurs(VVM) et modules de commande (SMO) compatibles

		SM0 S40VVM S320
		XXS2125-8
		XXS2125-12

Livraison et manipulation

Transport

S2125 doit être transporte et stockée à la verticale.

REMARQUE!

Assurez-vous que la pompe à chaleur ne peut tomber pendant le transport.

SUPPRESSION DE LA PALETTE EN POSITION FINALE.

Retirez l'emballage et la sangle de sécurité sur la palette.

Placez des sangles autour de chaque pied de la machine. Quatre personnes, à raison d'une pour chaque sangle de les vages, sont nécessaires pour soulever l'équipment de la palette à la base.

Vériez que la pompe à chaleur n'a pas été endommagée pendant le transport.

DECHETS

Lorsque vous vous débarrasssez de ce produit, il est démontré en sens inverse. Soulevez par le panneau inférieur au lieu d'utiliser une palette !

MANUTENTION

Si la base le permet, le plus simple consiste à utiliser un transpaLETTE pour déplacer la S2125 à l'emplacement youlu.

REMARQUEI!

Le centre de gravité est décalé sur un côte (voir l'imprimé sur l'emballage).

Si S2125 doit être transporte sur un sol meuble, tel que de la pelouse, nous conseillons de lever l'unité à l'aide d'une grue jusqu'à son emplacement d'installation. Lors du levage de S2125 avec une grue, l'emballage doit rester intact.

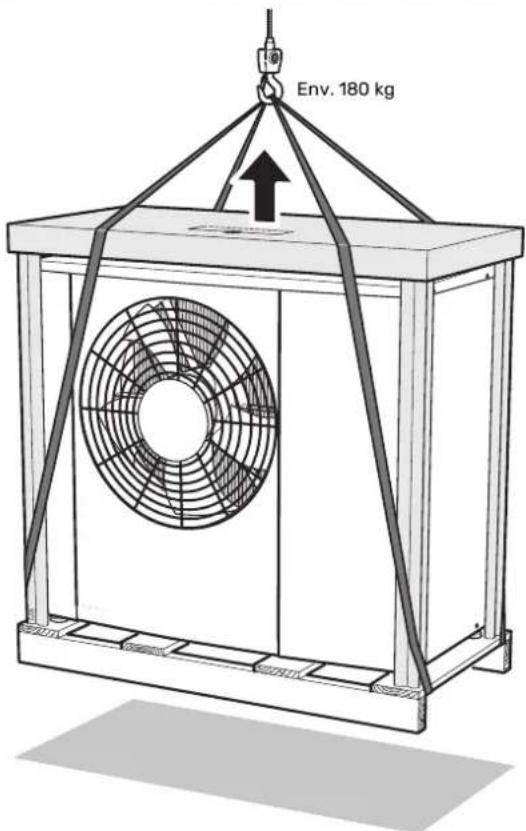

Si l'utilisation d'une grue est impossible, S2125 peut etre transporte a laide d'un dieble avec rallonge. S2125 doit etresaisi par le cote le plus lourd et la presence de deux personnes est necessaire pour soulever S2125.

Montage

• Placez la pompe à chaleur dans un endroit approprié, à l'extérieur, afin d'éviter tout risque d'écoulement du fluide frigorigène par les ouvertures de ventilation, les portes ou autres ouvertures similaires en cas de fuite. Veillez également à ce qu'elle ne représentée aucun autre danger quelconque pour les personnes ou les biens.
• Si la pompe à chaleur est installée à un emplacement où le uide frigorigène peut s'accumuler en cas de fuite, par exemple sous le niveau du sol (dans un creux ou un renforcement), l'installation doit satisfaire aux exigences applicables à la détction des gaz et à la ventilation des locaux techniques. Les exigences relatives aux sources d'inflammation s'appliquent le cas échéant.

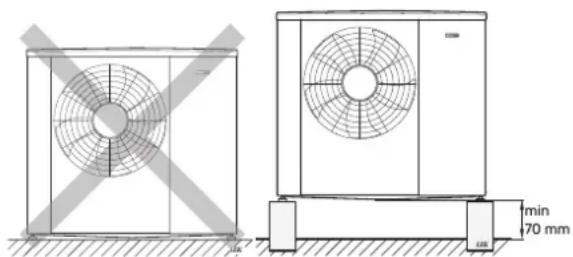

• Placer S2125 à l'extérieur sur une base plane solide pouvant supporter son poids, de préférence sur une fondation en béton. En cas d'utilisation de dalles en béton, elles doivent reposer sur de l'asphalte ou des galets.
• Le bord inférieur de l'évaporateur ne doit pas être placé en dessous du niveau de l'épaissur de neige locale moyenne. La base doitprésenter une hauteur minimale de 70 mm.
• S2125 ne doit pas être place à proximité de murs sensibles au bruit, par exemple, d'une chambre.
• Vérier également que l'emplacement ne gène pas les voisins.
• S2125 doit être place de sorte à ne pas permettre la recirculation de l'air extérieur an de préserver la puissance et l'écâtie de la pompe à chaleur.
• L'évaporateur doit être protégé contre toute exposition directe au vent / an de préserver la fonction de dégiavage. Placez S2125 à l'abri du vent / contre l'évaporateur.
• Une petite quantité d'eau peut s'écouler de l'orice d'évacuation sous S2125. Placez un matériel adapté sous S2125 pour que cette eau puisse s'écouler librement (voir la section « Condensation »).
• Prendre garde à ne pas éraer la pompé à chaleur lors de l'installation.

Ne pas placer S2125 directement sur la pelouse ou sur toute autre surface solide.

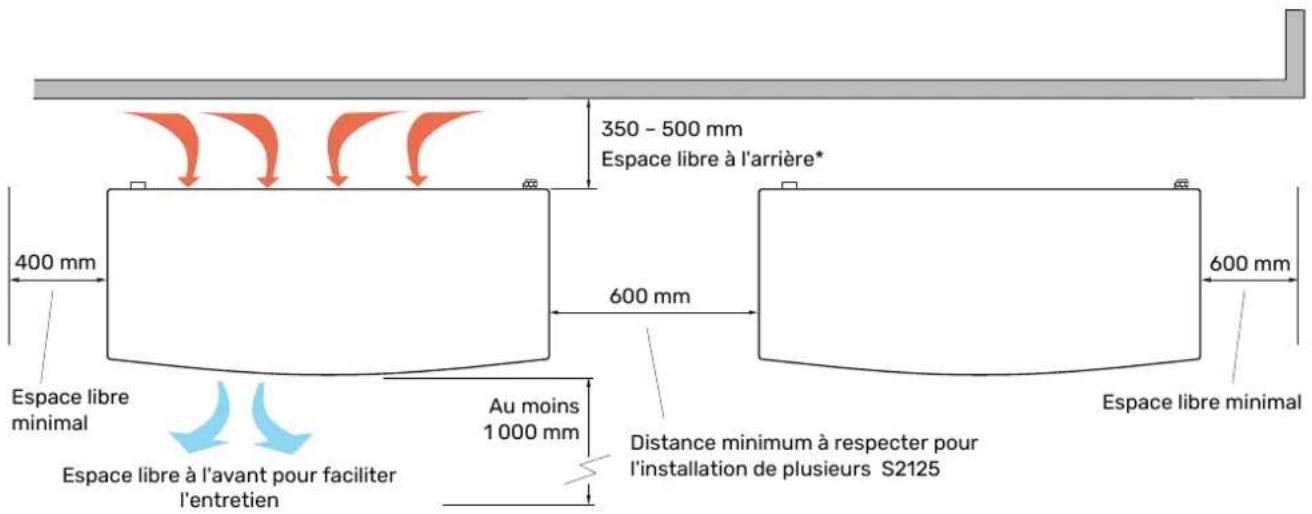

ZONE D'INSTALLATION

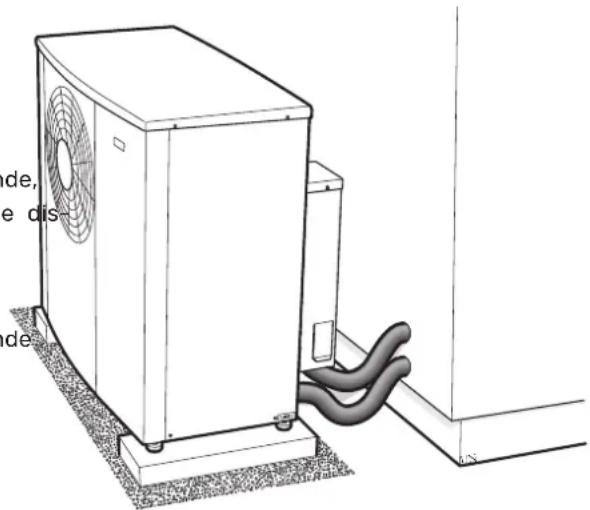

La distance entre S2125 et le mur de l'habitation maison doit etre d'au moins 350 mm, mais ne doit pas depasser 500 mm dans les zones exosées au vent. L'espace libre au-dessus de S2125 doit etre d'au moins 1000 mm. L'espace libre à l'avant doit etre d'au moins 1000 mm pour faciliter I'entretien.

* L'espace à l'arrière ne doit pas dépasser 500 mm dans les zones exposées au vent.

Condensation

VIDANGE DES CONDENSATS

Le bac de récapération des condensats permet de collectaisson en pierre

et d'évacuer l'eau de condensation.

REMARQUE!

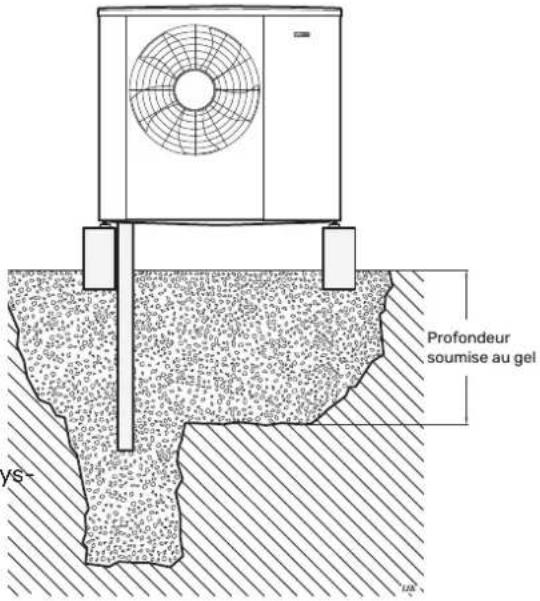

Il est important pour le fonctionnement de la pompe à chaleur que les condensats soient evacués et que le système de vidange pour l'évacuation des condensats ne soit pas positionné de sorte à endommager l'habitation.

L'évacuation des condensats doit être contrôleé régulièrement, notamment à l'autonne, et nettoyée si nécessaire.

• L'eau de condensation (jusqu'à 50 litres/24 h) collectée dans le bac doit être acheminée par un tuyau vers un sème de vidange approprié : il est recommendé d'utiliser l'étirement extérieur le plus court possible.
• La section du tuyau pouvant être aectede par le gel doit etre chauffee par le cordon chauffant pour empêcher tigrisque de gel.

Si l'habitation est équipée d'une cave, le caisson empiéré doit être positionné de sorte que l'évacuation des condensats n'a cte pas l'habitation. Le caisson empiéré peut également être positionné directement sous la pompe à chaleur.

ASTUCE

Le tuyau équipé d'un cordon chauant pour vi-danger le bac d'évacuation des condensats n'est pas inclus.

Pour un fonctionnement optimal, l'accessoire KVR 11 doit etre utilise.

• Acheminer le tuyau vers le bas depuis S2125.
• La sortie du tuyau d'évacuation des condensats doit se couver à une profondeur non soumise au gel.
  Utiliser un siphon pour les installations ou de l'air est susceptible de circuler dans le tuyau d'évacuation des condensats.
• Le fond du bac d'eau de condensation doit être correctement isolé.

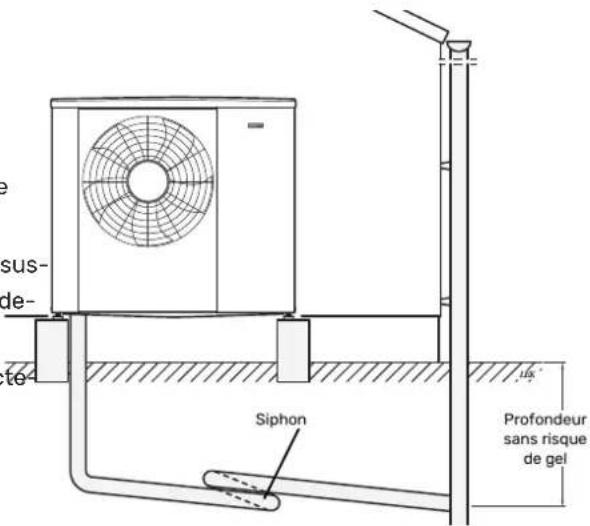

Evacuation des condensats

Acheminer le tuyau vers le bas depuis S2125.

Le tuyau d'évacuation des condensats doit être équipé d'un joint hydraulique pour empêcher la circulation de l'air dans le tuyau.

ATTENTION!

Si aucune des alternatives recommandees n'est utilisée, la bonne évacuation des condensats doit être assurée.

Composants fournis

1x vanne à sphère avec Itre (G1") (QZ2)

1x tuyau exible avec coude

(WN1)

1x tuyau exible (WN2)

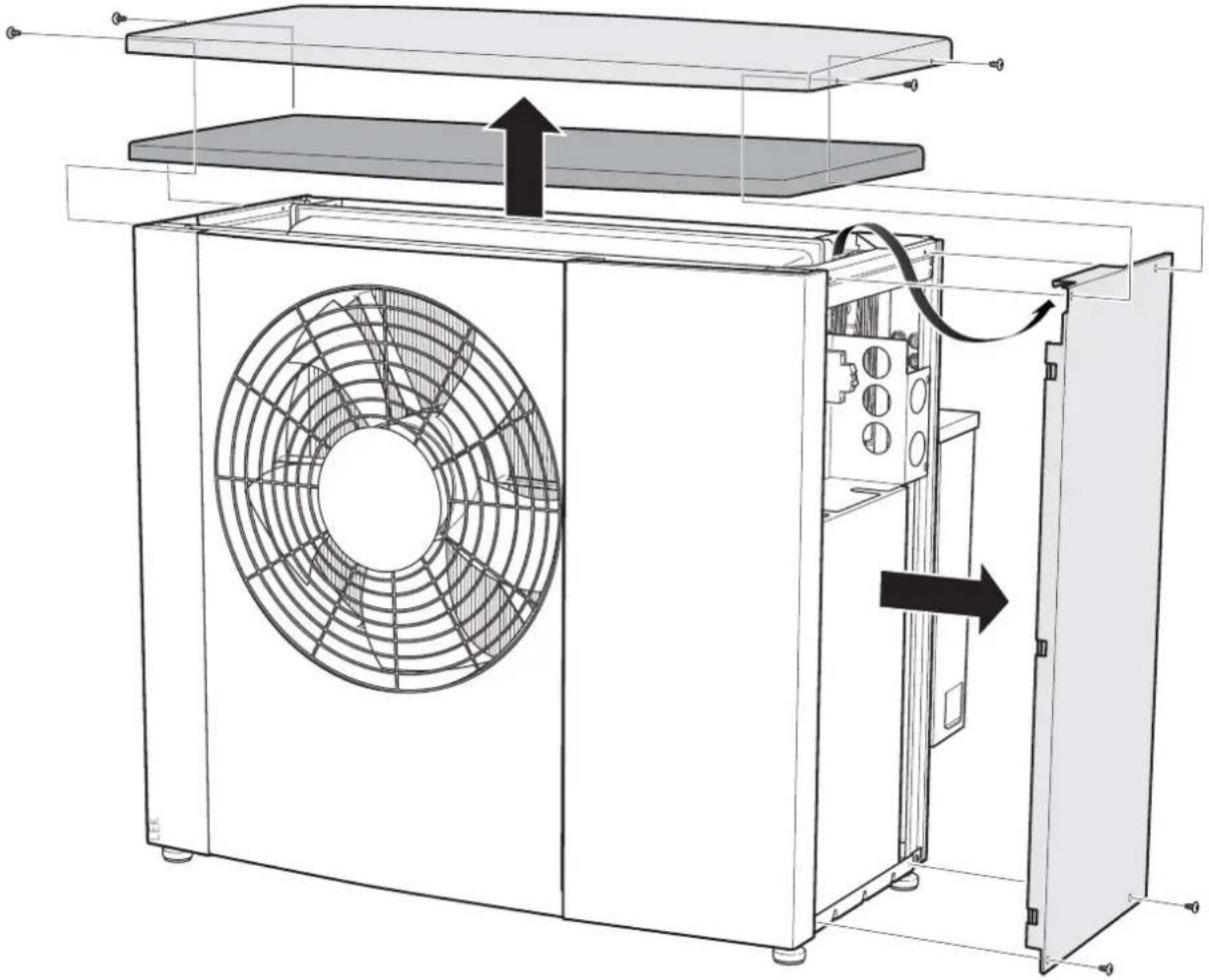

Dépose des panneaux létal et supérieur

Devissez les vis et souveze le panneau et l'isolation supérieurs.

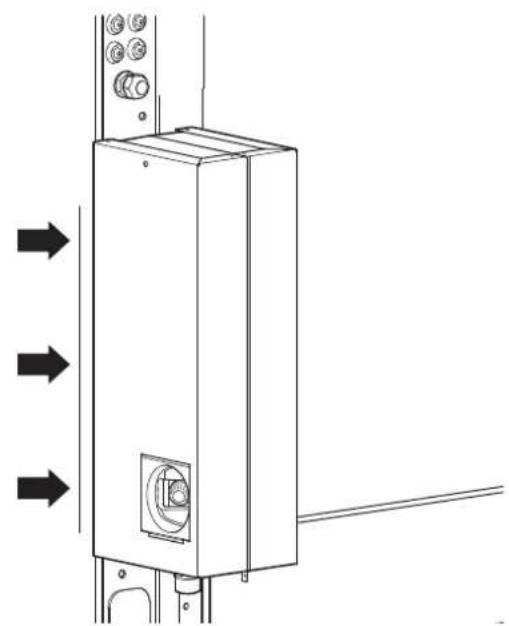

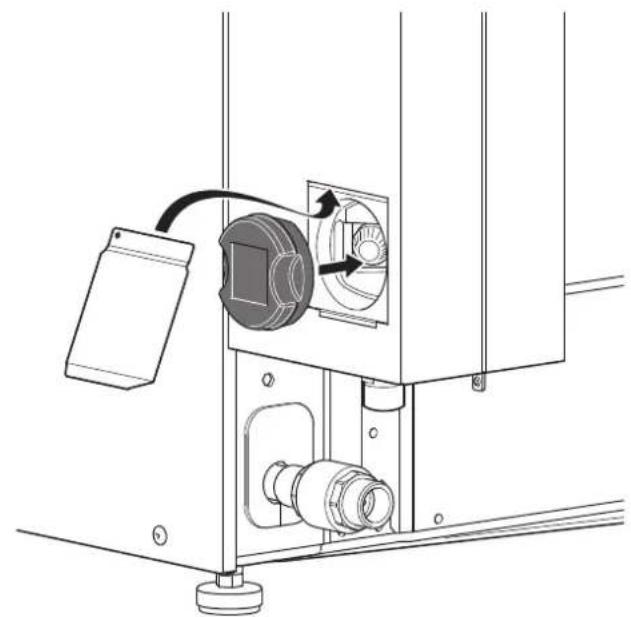

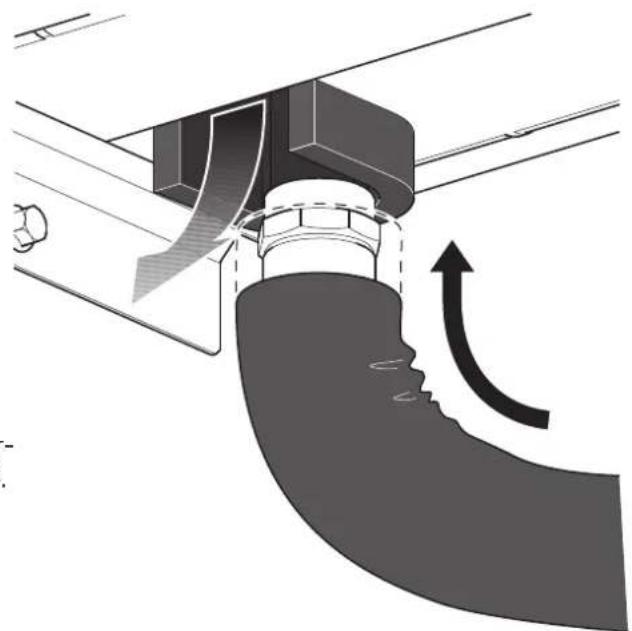

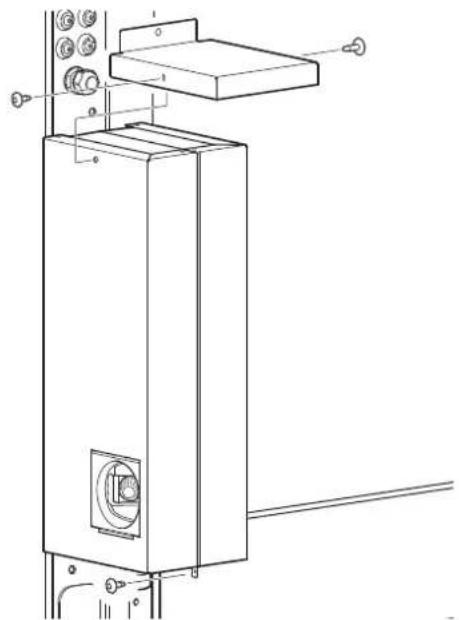

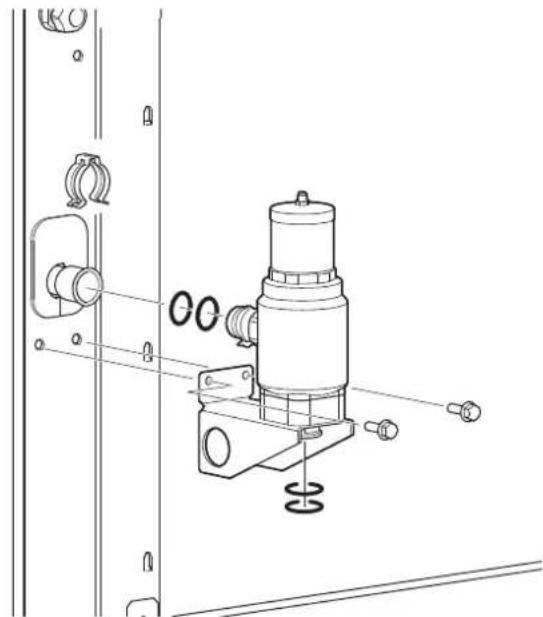

Installation d'un séparateur de gaz automatique

Le purgeur automatique et la vanne de sécurité doivent toujours être installés conformément aux instructions cédssous.

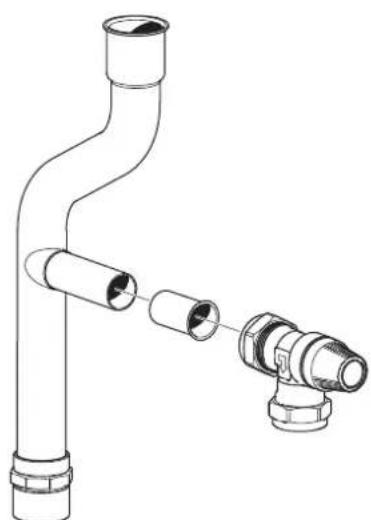

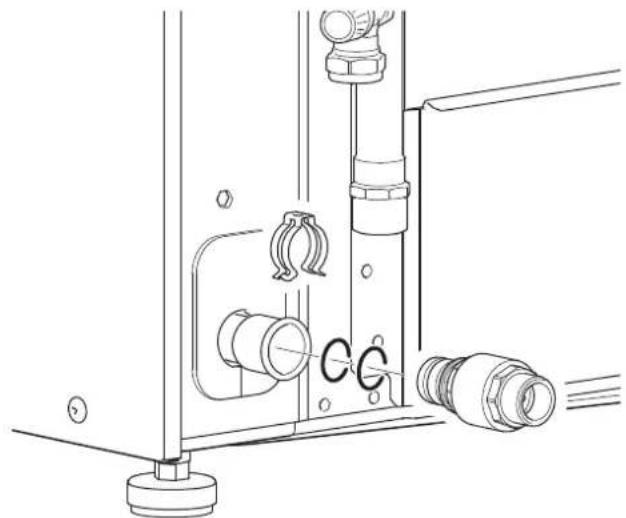

1. Vériez que tous les joints toriques sont prênts et en bon état. Lubriez-les avec de l'eau savonneuse ou un produit similaire pour faciliter l'installation.

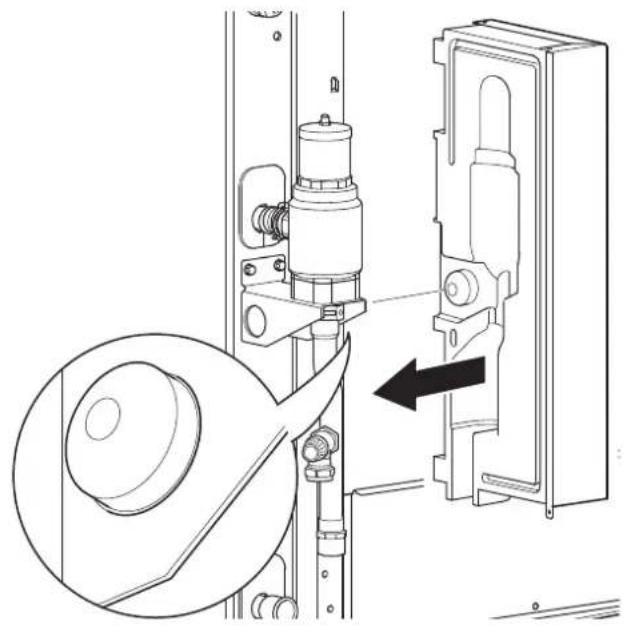

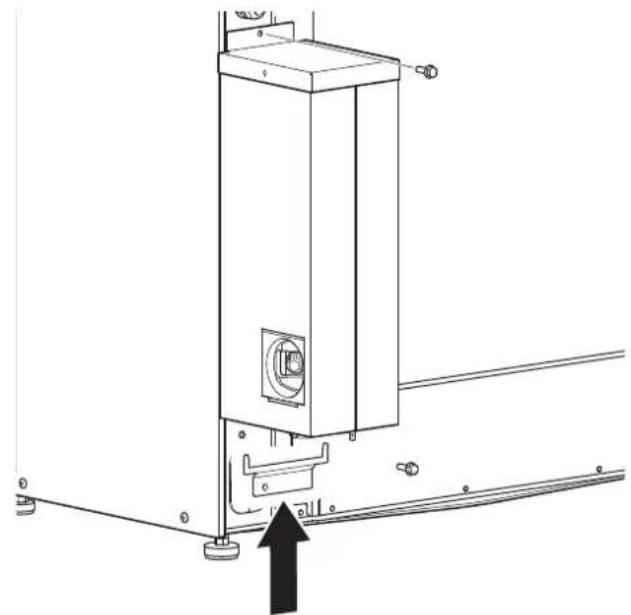

Appuyez sur le séparateur de gaz pour lemettre en place.Installez l'attache.Tournez I'attache pour vous assurer qu'elle se xecorrectement.

Positionnez le support parallelement au bord extérieur. Fixez le support à l'aide d'une vis. Utilisez une clé à douille de 10 mm.

1. Assemblez les pieces de la soupape de sécurité. Assurez-vous que la éche indiquant la sortie est dirigée vers le bas, comme illustré.

1. Raccordez ensuite les tuyaux propriés à la soupape de sécurité. La soupape de sécurité doit être installée à 45^ . Installee l'attache. Tournez l'attache pour vous assurer qu'elle se xé correctement.

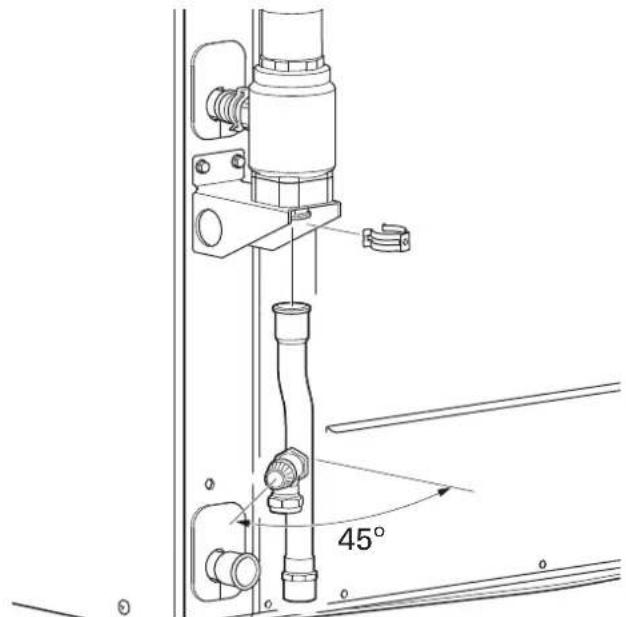

1. Installez le clapet anti-retour. Installez l'attache. Tournez l'attache pour vous assurer qu'elle se fixe correctement.

1. Installez la partie droite du boitier métallique. L'ergot de Vériez que les deux parties du séparateur de gaz sont l'isoation doit s'insérer dans l'orice rond du support. bien en place, parallèment au bord de la pompe à

1. Installez la partie gauche en procédant de la même manière. 8.

1. Installee le cache. Fixez avec trois vis (une de chaque cote du couvercle et une dans le fond).

1. Fixez le séparateur de gaz à la pompe à chaleur à l'aide Lors de l'installation, courbez légerement les tuyaux de deux vis, une en haut et une en bas. exibles an quils puissant absorber les vibrations qui

1. Installé le couvercle qui dissimule la soupape de sécurité.

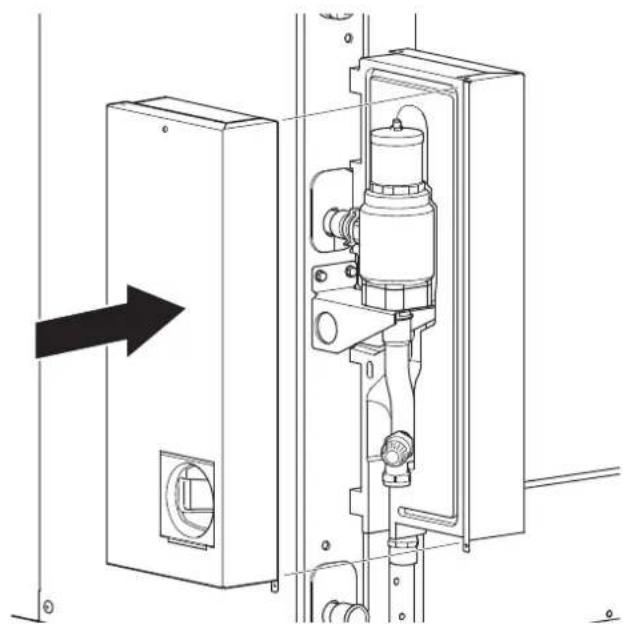

1. Vissez les tuyaux flexibles. Les tuyaux flexibles peuvent être orientés vers l'arrière ou vers le bas, selon le raccordement hydraulique sur lequel le coude à 90^ est installé.

1. Assurez-vous que l'orice de purgege n'est pas obstrué par l'isolation des tuyaux. L'isolement des tuyaux doit être étendue jusqu'àu niveau du raccord sans obstruer l'orice.

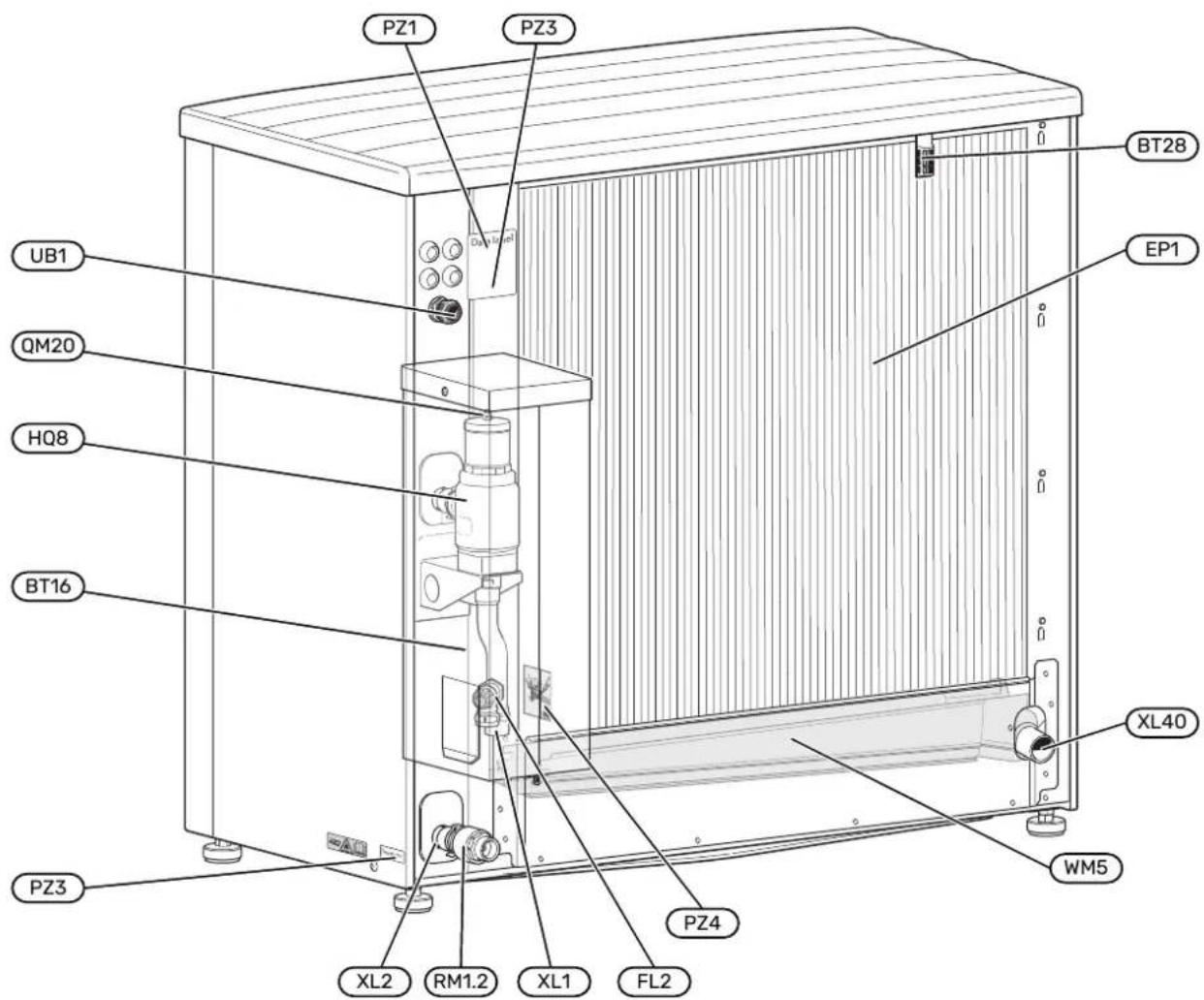

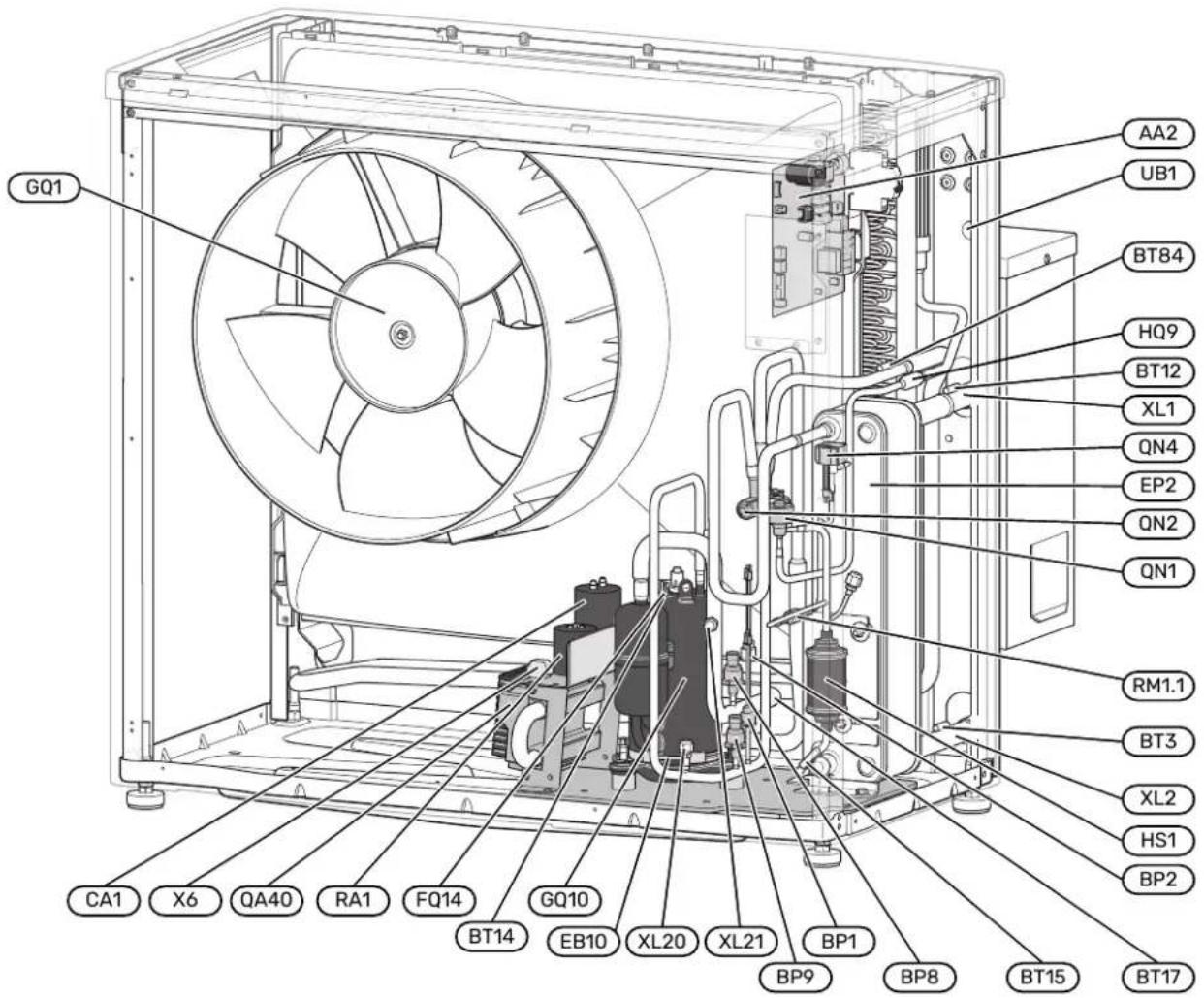

Conception de la pompe à chaleur

Généralités

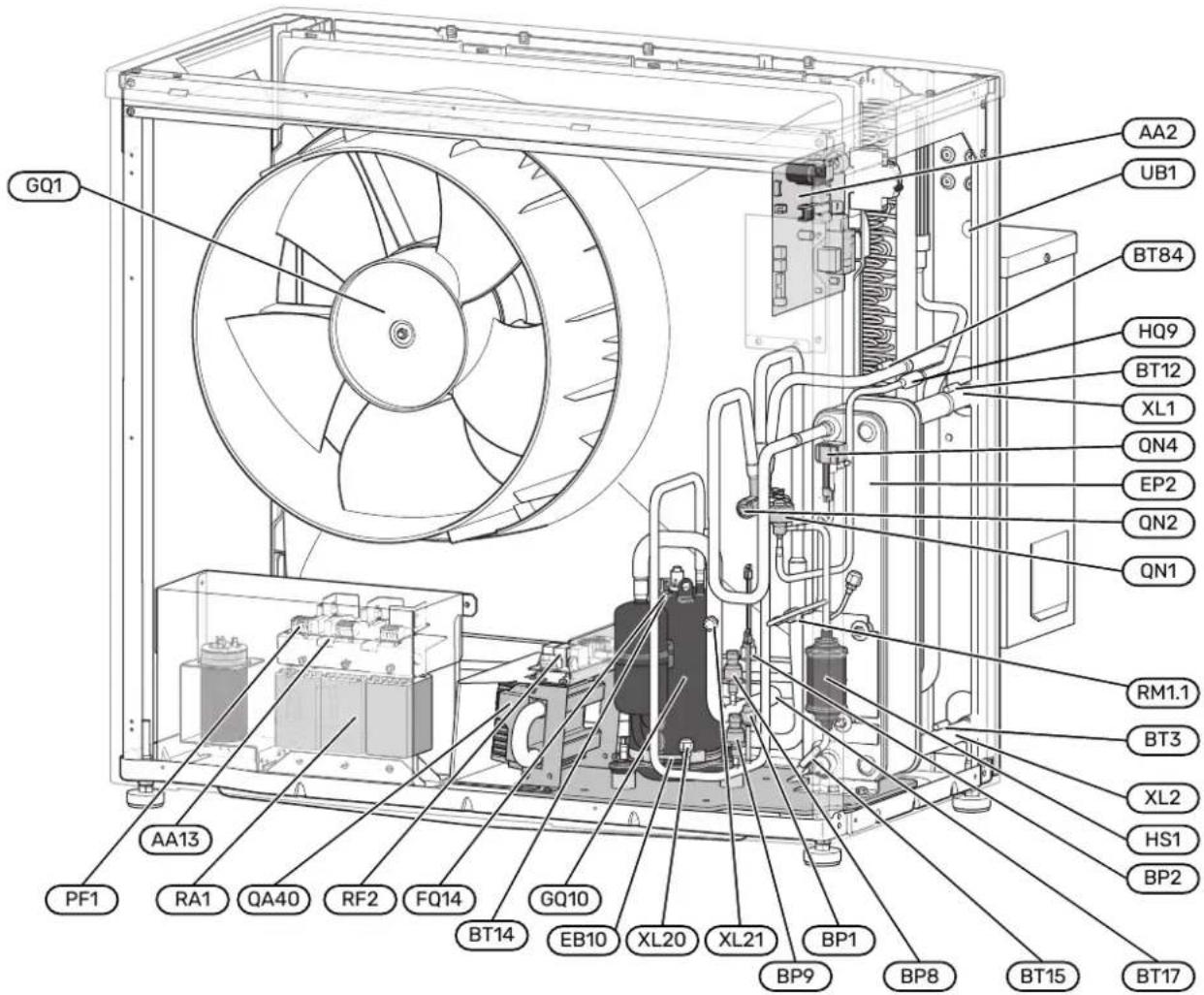

S2125 (1x230V)

RACCORDEMENTS HYDRAULIQUES

XL1 Raccordement du circuit de chauage, départ (depuis S2125)

XL2 Raccordement du circuit de chauage, retour (vers S2125)

Raccord de service, haute pressionXL20

Raccord de service, faible pressionXL21

Connexion, bac d'évacuation des condensatsXL40

DIVERS

PZ1 Type de plaque
PZ3 Numéro de série
PZ4 Etiquette, Raccordement des tuyaux
UB1 Presse-étoupe, alimentation électrique

Désignations conformes à la norme EN 81346-2.

COMPOSANTS HYDRAULIQUES

Soupape de sécurité, uide caloporteurFL2

HQ8 Purgeur automatique

Bac d'évacuation des condensatsWM5

1 Integre (non installé en usine).

SONDES, ETC.

Pressostat haute pressionBP1

Pressostat basse pressionBP2

Transmetteurasse pressionBP8

Sonde haute pressionBP9

Capteur de températe, retourBT3

BT12 Capteur de température, conduite d'alimentation du condensateur

Capteur de température, gaz chaudBT14

Capteur de température, ligne liquideBT15

Sonde de température, evaporateurBT16

BT17 Capteur de température, gaz d'aspiration

BT28 Sonde extérieure

BT84 Sonde de température, aspiration (gaz) evaporateur

COMPOSANTS ÉLECTRIQUES

AA2 Carte de base

AA13 Carte triac

CA1 Condensateur (1x230V)

EB10 Chauage du compresseur

FQ14 Limiteur de température, compresseur

GQ1 Ventilateur

PF1 Témoin lumineux (LED 201)

QA40 Inverseur

RA1 Filtre d'harmoniques (3x400V)

RA1 Serre-cable (1x230V)

RF2 Filtré EMC (3x400V)

X6 Bornier (1x230V)

COMPOSANTS DU SYSTÉME FRIGORIFIQUE

EP1 Évaporateur

EP2 Condenseur

GQ10 Compresseur

HQ9 Filtre a particules

HS1 Filtrde sechage

QN1 Detendeur

QN2 Robinet à 4 voies

QN4 Vanne de bypass

Bornier, alimentation du compresseurX2

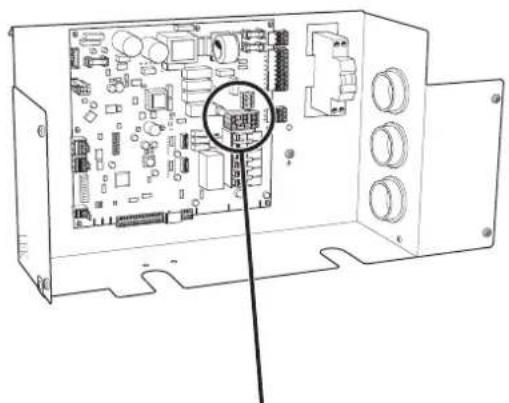

Répartiteur, tension de commande externeX5

Bornier, raccordement de KVRX9

Bornier, blocage du compresseur, tarifX21

Bornier, communicationsX22

Bornier, communicationsX23

X24 Bornier,ventilateur

X27 Bornier, détendeur QN1

F1 Disjoncteur, fonctionnement 230 V-, 4 A
F2 Disjoncteur, fonctionnement 230 V\~, 4 A

F3 Disjoncteur pour cable de chauage exter, KVR, 250 mA
F4 Disjoncteur,ventilateur,4A
FC1 Disjoncteur electrique miniature (remplace par une protection automatique (FB1) lors de l'installation de l'accessaire KVR 11).
S1 Commutateur DIP, adressage de la pompe à chaleur en mode multiple
S2 Commutateur DIP, diérentes options
S3 Bouton de réinitialisation

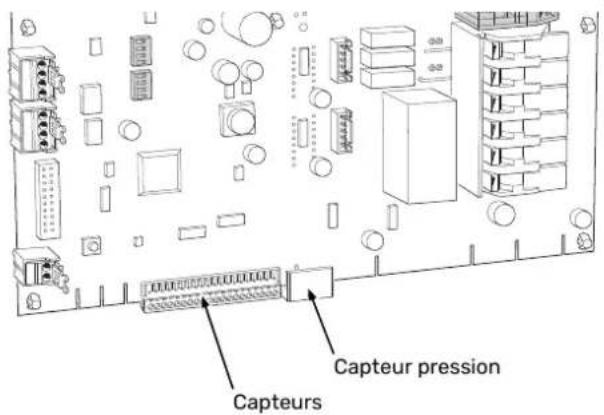

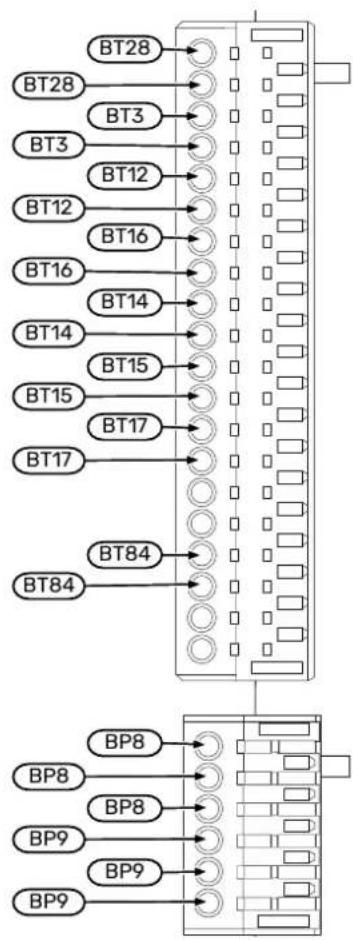

Emplacement du capteur

TransmetteurassepressionBP8

Sonde haute pressionBP9

Capteur de tempéature, retourBT3

BT12 Capteur de température, conduite d'alimentation du co-densateur

Capteur de températe, gaz chaudBT14

Capteur de température, ligne liquideBT15

Sonde de température, evaporateurBT16

Capteur de température, gaz d'aspirationBT17

BT28 Sonde extérieure

BT84 Sonde de température, aspiration (gaz) evaporateur

L'installation hydraulique doit être effectue conformément aux normes et directives en vigueur.

Le diamètre du tuyau ne doit pas etre inférieur a celui re mmandé dans le tableau. Toutefois, chaque système doit etre dimensionné individuellement pour gérer le débit recommandé.

DéBIT MINIMAL DU SYSTème

L'installation doit être dimensionné de façon à gérer au moins le début minimal de dégivrage à 100 % du fonctionment de la pompe (voir le tableau).

Pompe à cha- leur air/eau	Débit minimal pendant le dé- tuyau mini- givrage (100 % de la tesse de la po- mpe (I/s)	Dimension de malerecomma- vi-ndée (DN)	Dimension de tuyau mini- malerecomma- ndée (mm)
S2125-8(1x230V)			28250,32
S2125-8(3x400V)
S2125-12(1x230V)
S2125-12(3x400V)

REMARQUE!

Un système sous-dimensionné peut endommager le produit et provoquer des dysfonctionnements.

Legendedeusymboles

	SignicationSymbole
Xeco-	Vanne d'arrêt
®	Pompe de circulation
-	Vase d'expansion
#	Vanne à sphère avec litre
nne-P	Manomètre
X	Soupape de sécurité
X	Vanne de régulation
X	Vanne 3 voies directionnelle/dérivation
R	Régulateur
O	Pompe à chaleur air/eau
III	Système de radiateur
F	Eau chaude sanitaire
D	Ballon d'eau chaude

S2125 ne peut fonctionner que jusqu'à une température de retard d'environ 65^ et une température de sortie d'environ 75^ de la pompe à chaleur.

S2125 n'est pas équipé de vannes d'arrêt côté circuit de chauffage. Elles doivent être installées pour faciliter l'entretien. La température de retard est limite par la sonde de retard.

VOLUMES D'EAU

Un certain volume d'eau disponible est nécessaire pour assurer des temps de fonctionnement susamment longs et permettre le dégivrage. Pour un fonctionnement optimal de S2125, il est recommendé de prévoir un volume d'eau disponible minimal de 120 litres. Cette consigne s'applique séparément aux systèmes de chauage et de rafraîchissement.

REMARQUE!

L'installation hydraulique doit être purgé avant le raccordement de la pompe à chaleur pour éviter que des débris endommagent les diérents composants.

Flexibles du circuit chauage

La liste des produits compatibles est disponible dans la tension « Modules interieurs (VVM) et modules de commandes (SMO) compatibles »

ATTENTION!

Le raccordement à un module de commande diffère du raccordement à un module interieur.

Voir le manuel d'installation du module interieur/module de commande.

La pompe à chaleur est purgé automatiquement à l'aide du purgeur (HQ8). Le purgeur se ferme automatiquement lorsque le boitier de la valve a été purgé et rempli de liq

Procedez comme suit pour l'installation :

• vase d'expansion
  manometre
• soupape de sécurité
• pompe de charge
• vanne d'arrêt

Pour facilititer toute maintenance ultérieure.

• vanne à sphère avec ltre fournie (QZ2)
  Installé avant le raccordement du «回头 circuit de chauage » (XL2) (le raccord inférieur) sur la pompe à vide.
• vanne 3 voies directionnelle
  Dans le cas d'un raccordement au module de commande, et si le système doit être compatible avec le circuit de contribution et le préparer ECS.
• vanne de régulation
• Dans le cas d'un raccordement au module de commande et au préparateur ECS.

Lorsque la température est inférieure à +2 °C, la pompe de charge fonctionne périodiquement an d'éviter que l'eau se gèle dans le circuit de charge. Cette fonction protège également le circuit de charge contre les températures excesssives.

CHUTE DE PRESSION, COTÉ CIRCUIT DE CHAUFFAGE

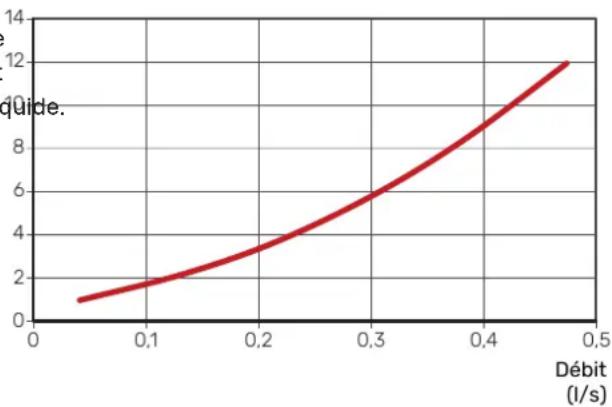

Le schéma présente la chute de pression côté circuit de chauage, purgeur inclus.

Chute de pression (kPa)

ISOLATION DES TUYAUX

Tous les tuyaux extérieurs doivent être isolés sur au moins 19 mm d'épaissieur.

L'image présente un raccordement au module decommande.

POMPE DE CHARGE

La pompe de charge (non fournie avec le produit) est alimentée et commandée par le module interieur/module de commande. Elle dispose d'une fonction antigel intégrée, ce qui rend son arrêt inutil en cas de risque de gel.

Branchements électriques

Généralités

• L'installation électrique et le réseau électrique doivent être conformes aux dispositions nationales.
• Débranche S2125 avant de tester l'isolement de l'installation électrique de la maison.
• Si vous utilisez un disjoncteur électrique miniature, celui doit être au minimum de type « C ». Consultez la s « Caracteristiques techniques » pour connaître la taille des disjoncteurs.
• Si le bathtub est équipé d'un disjoncteur dierentiel, S2125 doit être doté d'un disjoncteur indépendant.
• Le courant de déclenchement nominal du disjoncteur diérentiel ne doit pas dépasser 30mA .
• S2125 doit être raccordé à un interrupteur sectionneur. La section du cable doit être dimensionné en fonction du calibre deFuseutilisé.

1 L'alimentation entrante doit etre de 400V 3N-50Hz via une boite de derivation electrique avec disjoncteurs.

Pour 230V - 50Hz , l'alimentation entrante doit etre de 230V - 50Hz via une boite de derivation avec fusibles.

• L'acheminement des cables pour le courant de haute intensité et les signaux doit être eectué via les presseétoupes sur le cote croit de la pompe à chaleur, visibles de l'avant.
• Utilisez un cable blindo pour la communication.
• Pour prévenir toute interférence, les cables de sondes raccordés à des connexions externes ne doivent pas été placés à proximé des cables haute tension.
• Branchez la pompe de charge au module de commande. Le manuel d'installation de votre module de commande indique l'emplacement du branchement de la pompe de charge.

REMARQUE!

L'installation électrique et l'entretien doivent etre conduits sous la supervision d'un electricien quali fié. Coupez l'alimentation electrolyque via le disjoncteur avant d'entreprenevre toute tâche d'entretien.

REMARQUE!

Vériez les branchements, la tension de secteur et la tension de phase avant de démarrer le produit pour ne pas endommager le système électrique de la pompe à chaleur.

REMARQUE!

Seuls les contacts libres de potentiel peuvent etre raccordes sur le regulateur (AA3-X6).

REMARQUE!

Si le cable d'alimentation est endommagé, seul(e) NIBE, son représentant de service ou une personne autorisée peut le replacer an d'empêcher tout danger et dommage.

REMARQUE!

Ne démarrez pas le système avant de l'avoir rempli d'eau. Les composants du système pourraient être endommages.

aAccessibilité, branchement électrique

Voir la section « Dépose des panneaux lésal et supérieur »

Branchements

ALIMENTATION

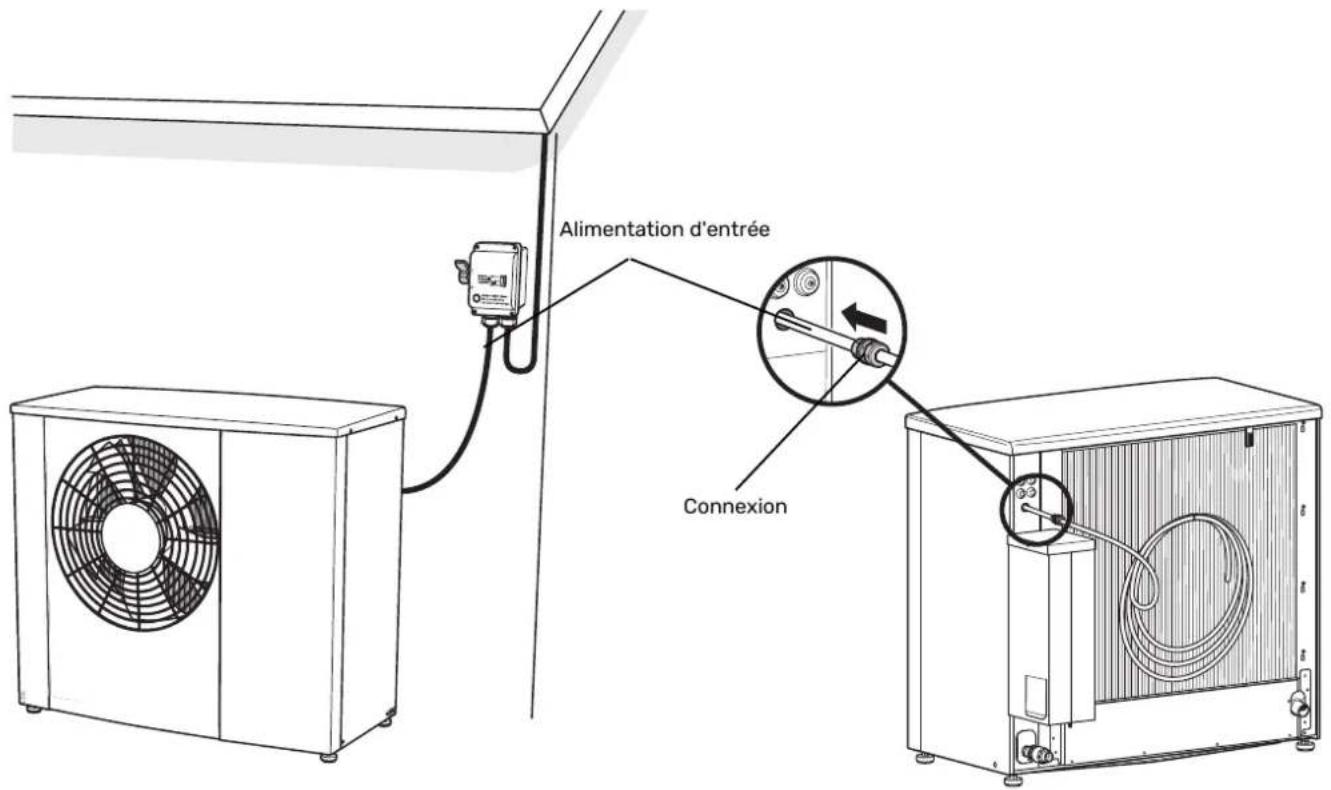

Le cable fourni (longueur 1.8 m) pour l'électricité entrante est raccordé au bornier X1. Une longueur de cable d'environ 1.8 m est disponible à l'extérieur de la pompe.

Raccordement 1 x 230 V

X1

Raccordement 3 x 400 V

X1

À l'installation, placez le raccord visse à l'arrière de la pompe à chaleur. La partie de l'assemblage visse qui tend le cable doit être serrée à un couple supérieur à 3,5 Nm.

CONTRôle DE LA PUISSANCE ABSORBÉE

Placement des étiquettes

REMARQUE!

Tous les circuits d'alimentation doivent etre débranchés,car le compresseur et le systeme de regulation peuvent avoir des alimentations séparées.

ATTENTION!

Ces étiquettes doivent être placeés uniquement sur la pompe à chaleur, dans le cas où le contrôle tariffaire de la pompe à chaleur est associé à une tension d'alimentation externe.

Si le module de commande doit etre raccorde au reseau

electrique séparation des autres composants (pour le coDeux étiquettes doivent être placees sur S2125. Les étintrôle tarifaire, par exemple), un autre cable d'alimentation quettes sont fournies avec les manuels.

doit etre branche au bornier (X5).

La petite étiquette doit être placée à l'extérieur du panneau létéral.

Si la tension de commande externe est utilisée pendant le contrôle tarifaire, vous devez racorder un contact de fermeture aux borniers X21:1 et X21:2 (blocage du compresseur) pour éviter le déclenchement d'une alarme. Le blocage du compresseur doit être ecuté au niveau du module interieur/module de commande ou de la pompe à chaleur air/eau, mais pas des deux.

La grande étiquette doit être place à l'intérieur du panneau l'extré. à proximé de l'isoaction.Voir la section « Dépose des panneaux l'extral et supérieur »

RACCORDEMENT DE LA TENSION DE COMMANDE EXTERNE

Lors du raccordement d'une tension de commande exter
retirez les ponts du bornier X5 (voir l'image).

1.

2.

3.

4.

COMMUNICATION

Version du logiciel

Pour que S2125 puisse communiquer avec le module intéérieur (VVM)/module de commande (SMO), vous devrez peut-être installer une version plus récente du logiciel.

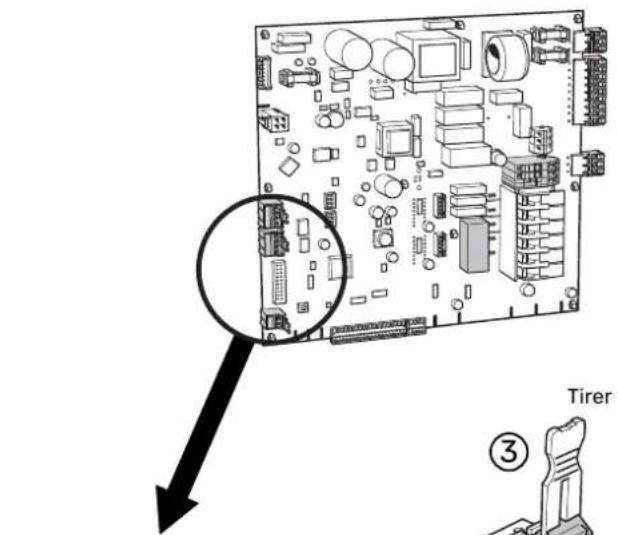

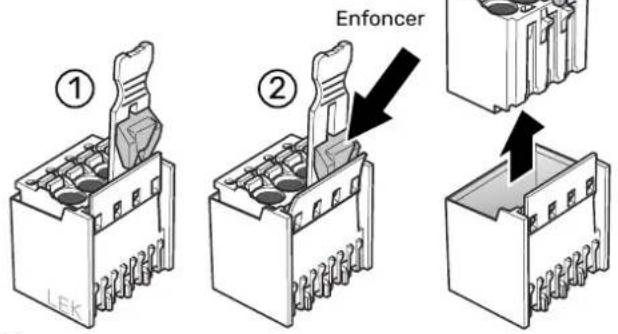

Déconnexion des raccordements de la pompe S2125

Lors du raccordement à un module interieur/module de commande pour la communication, vous devez débrancher les connecteurs de S2125.

Raccordez la tension de commande externe (230V~50Hz) aux borniers X5:L, X5:N et X5:PE (voir l'illustration).

Raccordement au module interieur/module SMO 20 de commande S2125

S2125 communique avec les modules interieurs/modules de commande NIBE grâce à un cable blindo trois fils (se max. 0.75mm^2 ) raccorde au bornier X22:1-4.

Pour le raccordement au module interieur/module de commande:

Voir le manuel d'installation du module interieur/module commande.

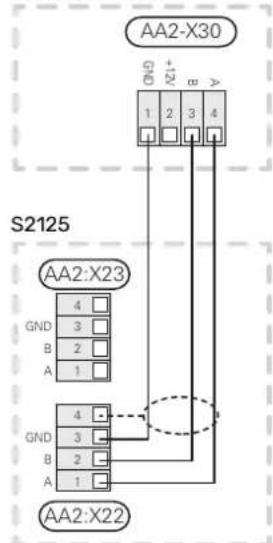

VVM S

Module interieur

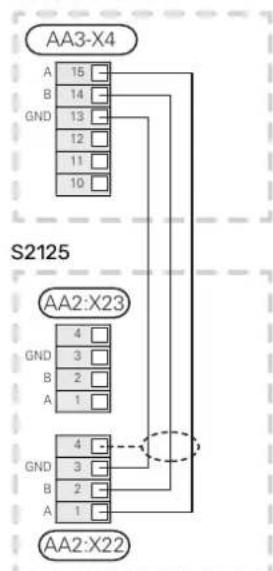

VVM

Module interieur

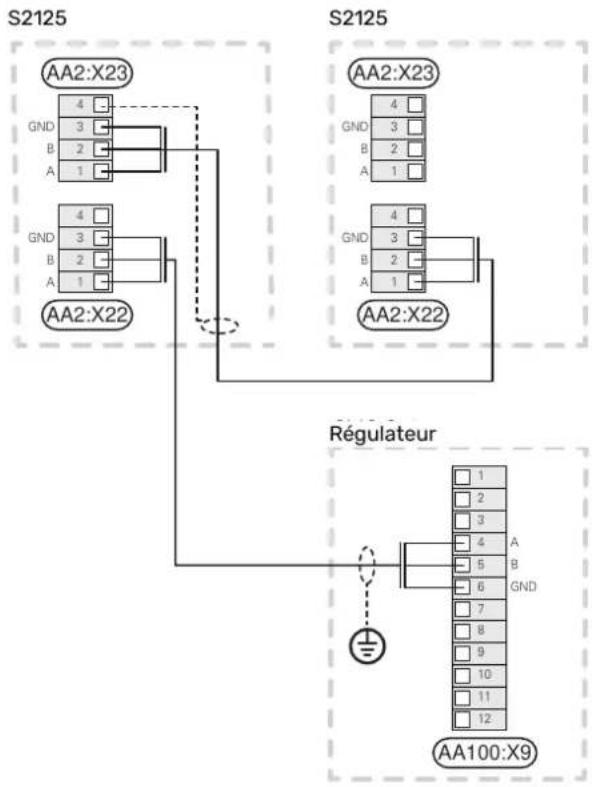

Installation en cascade

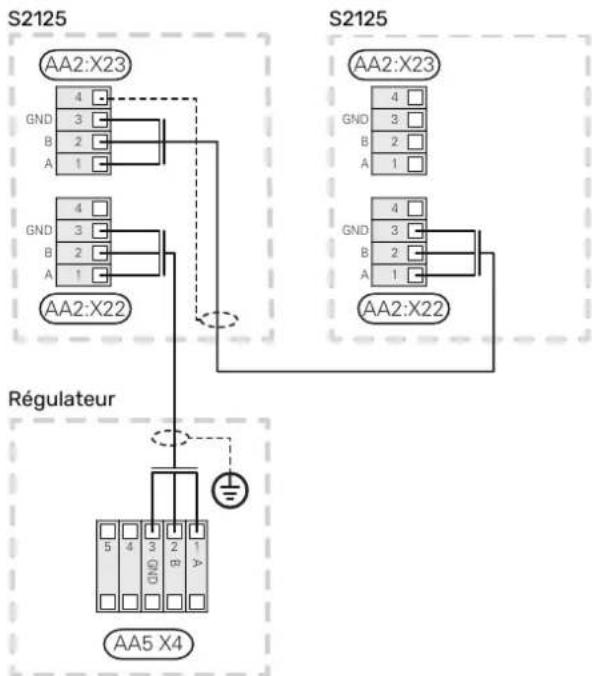

Pour une installation en cascade, raccordez le bornier X232125 peut fonctionner en mode raftichissement jusqu'à au bornier X22 de la pompe à chaleur suivante. +7 °C.

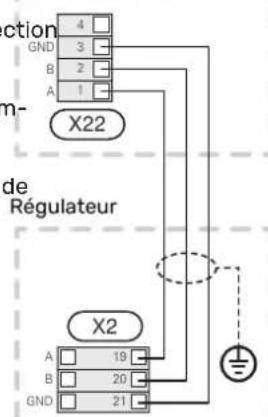

SMO S40

SMO 40

RAFRAICHISSEMENT

252125 peut fonctionner en mode rafraîchéusement jusqu'à +7 °C.

ATTENTION!

La position 4 du commutateur DIP S1 doit être régée sur ON pour le rafraîchissement.

CONFIGURATIONAL'AIDED'UNCOMMUTATEUR DIP

L'adresse de communication de la pompe à chaleur S2125 avec le module interieur / module de commande est selectionnee sur la platine de base (AA2). L'adresse et les fonctions sont congruées à l'aide du commutateur DIP S1. Un fonctionnement en cascade avec SMO (par exemple) requiert un adressage. S2125 possède par défaut l'adresse 1. Dans une connexion en cascade, toutes les pompes à chaleur S2125 doivent avoir une adresse unique. L'adresse est codée en binaire.

REMARQUE!

Changez la position des commutateurs DIP uniquement lorsque le produit n'est pas sous tension

Position du commuta- teur DIP S1 (1/2/3)	Esclave	Adresse (com)	Réglage par défaut
o / o / o	Esclave 1	01	OFF
on / o / o	Esclave 2	02	OFF
o / on / o	Esclave 3	03	OFF
on / on / o	Esclave 4	04	OFF
o / o / on	Esclave 5	05	OFF
on / o / on	Esclave 6	06	OFF
o / on / on	Esclave 7	07	OFF
on / on / on	Esclave 8	08	OFF

Position du co-mmutateurDIP S1	Réglage	Fonction	Réglage pardéfaut
4	ON	Permet le refrai-chissement	OFF

Position du commu-tateur DIP S2	Réglage	Réglage par défaut
1	OFF	OFF
2	OFF	OFF
3	OFF	OFF
4	OFF	OFF

Le commutateur S3 est le bouton de réinitialisation qui redémarre la commande.

Vous trouvez toutes les informations relatives au branchement d'accessoires dans les instructions d'utilisation des différents accessoires. Consultez la section « Accessoires » pour obtenir la liste des accessoires compatibles avec S2125.

Mise en service et réglage

Preparations

ATTENTION!

Vériez le disjoncteur électrique miniature (FC1).
Il a pu se déclencher pendant le transport.

REMARQUE!

Ne démarrez pas S2125 s'il y a un risque que présente dans le système ait gele.

CHAUFFAGE DU COMPRESSEUR

S2125 est équipée d'une résistance de carter qui chaué le comprésur avant le démarrage et lorsque le comprésur est froid.

La résistance de carter (EB10) est activée lorsque la pompe à chaleur est raccordée à la tension d'alimentation. Le compresseur doit être chaué avant son premier démarrage.

1. En cas de demande de chauage lorsque le module inté-9. Le nombre d'origier/module de commande est raccordé, le comprésse ne peutmettre un certain temps à atteindre la valeur de démontage autorisé.

REMARQUE!

Avant le premier démarrage, la résistance de carte doit rester active jusqu'à ce que la sonde de décharge (BT14) ait atteint sa température de consigne, voir la section « Démarrage et inspection

Remplissage et purgege

1. Remplissez le système de chauage à la pression requise.
2. La pompe à chaleur est équipée d'une vanne de purge à un matique qui se ferme lorsque la pompe à chaleur est réel de liquide.

Démarrage et inspection

1. Le cable de communication doit être branché.
2. Pour utiliser S2125 en mode rafraîchissement, réglez la position 4 du commutateur DIP S1 comme décrit à la section « Rafaîchissement »
3. Fermer le sectionneur général.
4. S-assurer que S2125 est branché à la source d'alimentation.
5. Vériez que le fusible (FC1) est actif.
6. Replacez les panneaux et caches.

7e Une fois que S2125 est sous tension et que le module interieur/module de commande transmet une demande au compresseur, ce dernier démarre après un temps de chauage.

1. Réglez le débit de charge en fonction de la taille. Voir également la section « Réglage, débit de charge »

2. Reglez les paramètres du menu selon les besoin via le module interieur/de commande.

^29 Rensseignez « Contrôle de l'installation », dans la section « Informations importantes ».

REMARQUE!

Seuls les contacts libres de potentiel peuvent etre raccordes sur le regulateur (AA3-X6).

Réglage et purgege

De l'air est initialement libéré de l'eau chaude et une purge ne peut être nécessaire. Si des bruits de bulles sont audibles dans la pompe à chaleur, la pompe de charge ou les radia-uteurs, tout le système doit être purgé. Lorsque le système ne est stable (la pression est appropriée et tout l'air a été élimi-ne), le système de régulation automatique du chauage ne peut être conjugé selon les besoins.

Réglage, début de charge

Pour garantir le bon fonctionnement de la pompe tout au long de l'année, le débit de charge doit être correctement réglé.

Si un module interieur NIBE VVM ou une pompe de charge commandée par un accessoire est utilisé pour le module de commande SMO, la commande tente de maintainir un ux optimal dans la pompe à chaleur.

Des ajustements peuvent être nécessaires, notamment pour la charge d'un chauffe-eau distinct. Il est donc recommandé d'opter pour le réglage du débit dans le chaue-eau via une vanne d'équilibrage.

1. Recommendation si I'eau chaude est insusante et si le message « Sortie condensateur élevé » s'achependant la charge d'eau chaude : augmenter le début
2. Recommendation si I'eau chaude est insusante et si le message « Entreee condenseur elevated » s'affiche pendant la charge d'eau chaude : réduire le débit

Commande

Généralités

S2125 est équipe d'un contrôlelectronique interne qui gère toutes les fonctions nécessaires au fonctionnement de la pompe à chaleur (dégivrage, arrêt à la température max./min., branchement du chauage de compresseur et protection lors de l'utilisation, etc.).

La commande intégrée affiche des informations via des de statut et peut être utilisé pendant l'entretien.

Dans des conditions de fonctionnement normales, le propre LED 201 s'allume de façon continue.

taire n'a pas besoin d'avoir acces au contrôleur.

S2125 communique avec le module interieur/de command NIBE, ce qui signie que les parametes et les valeurs de mesure de S2125 peuvent etre regles et consultes sur le module en question.

		ExplicationÉtatLED
(verte)	ÉteintePWR-IN	Inverter non alimenté
	nue	Inverter alimentéLumière conti-

FILTRE D'HARMONIQUES (RA1)

Le litre d'harmoniques (RA1) comporte une LED de statut de LQd facilitite le contrôle et le depannage.

Lorsque le condensateur est en cours de fonctionnement,

LED 201 s'allume de façon continue.

		Explication ÉtatLED
de (rouge)	ÉteinteLED 20	Condensateur déconnecté
	Lumière conti- nue	Condensateur connecté

ATTENTION!

Le produit principal doit être doté de la dernière version du logiciel.

Commande principale

La commande de S2125 requiert un module interieur/de commande NIBE, qui appelle S2125 selon la demande. Tous les réglages de S2125 sont eectués via le module interieur/de commande. Celui-ci ache également le statut et les valeurs de sonde de S2125.

LED de statut

La carte électronique (AA2) comporte une LED de statut facile le contrôle et le dépannage.

		ExplicationÉtatLED
(verte)	ÉteintePWR	Carte électronique non alimenté
	nue	Carte électronique alimentéeLumiè
	nue	CPU non alimentéÉteinteCPU CPU en cours d'exécutionClignote Dysfonctionnement du CPULumiè
(verte)	ÉteinteEXT COM	Pas de communication avec le module intéleur/de commande
	Clignote	Communication avec le module intéleur/de commande
(verte)	ÉteinteINT COM	Pas de communication avec l'in-verter
		Communication avec l'inverterClignote
(verte)		Dégivrage et protection inactifsÉtée
		Protection activeClignote
	Lumière conti-nue	Dégivrage en cours
(rouge)		Pas d'erreurÉteinteERROR
	Clignote	Alarme info (temporaire) active
	Lumière conti-nue	Alarme continue active
K5		Relais en position hors tensionÉtée
	Lumière conti-nue	Relais activé
N-RELAY		Pas de fonction
COMPR. ON		Pas de fonction

Description qui		Valeur	Plage de paramètres
Valeur de coupure d'activation du dégivrage passif	°C	4	4 - 14
Température de départ de B pour calculer l'indice	T1&C	-3	-5 - 5
Activation de la fonction de dégière contre vantage du ventilateur	(1 / 0)	Non	Oui / Non
Activation du mode silencieux	(1 / 0)	Non	Oui / Non
Activation d'une fréquence de dégivrage supérieur	(1 / 0)	Non	Oui / Non

ÉteinteK1, K2, K3, K4,

Conditions de régulation

Dégivrage actif :

1. La vanne 4 voies passe en mode dégivrage.

CONDITIONS DE RÉGULATION DU DÉGIVRAGE

• Si la température relevée par la sonde d'évaporation (BT26)Le ventilateur s'arrête et le compresseur continue à for- est inférieure à la température de démarrage de la fonction nctionner. de dégivrage, S2125 déterminé le temps nécessaire pour. Lorsque le dégivrage est terminé, la vanne quatre voies a. atteindre un dégivrage actif à chaque minute de fonction- repasse en mode chauffage. La vitesse du compresseur nement du compresseur, pour creer un besoin en dégi- est verrouillée pour une courte période.
  Vrage. 4 La température ambiante est verrouillée et l'alarme de

• Le délambda avant dégivrage actif s'ache en minutes au niveau du module interieur/de commande. Le dégivrage démarre lorsque cette valeur atteint 0 minutes.

• La température ambiente est verrouillée et l'alarme de - temperature de return elevée est bloquée pendant deux minutes après le dégivrage.

Dégivrage passif :

• Le dégivrage passif démarre lorsque les besoin en compression sont satisfaits, si un dégivrage est nécessaire et En l'absence de besoin de compression, le dégivrage si la température extérieure (BT28) est supérieure à 4 °C. passif peut démarrer.

• Le dégivrage a lieu de manière active (compresseur en2. La vanne 4 voies ne change pas de position, marche et ventilateur éteint) ou de manière passive (coLe ventilateur fonctionne à grande vitesse, presseur éteint et ventilateur en marche). 4 En cas de besoins de compression, le dégivrage

Si I'evaporateur est trop froid, un « dégivrage de sécurité » s'arrête et le compresseur démarre. démarre. Ce dégivrage peut démarrer plus rapidement 5. Le ventilateur s'arrête lorsque le dégivrage passif est que le dégivrage normal. Àpès 10 dégivrages de sécurité terminé. successifs, un contrôle de l'évaporateur (EP1) de S2125 est nécessaire ( comme indiqué par une alarmé). 6. La température ambiente est verrouillée et l'alarme de

• Si le dégivrage du ventilateur est activé dans le module interieur/module de commande, il démarre au prochain dégivrage actif. Le dégivrage du ventilateur empêche l'accumulation de glace sur les pales et la grille avant du ventilateur.

• La température ambiente est verrouillée et l'alarme de température de returnée est bloquée pendant deux minutes après le dégivrage.

Commande - Pompe à chaleur EB101

SERIE S - VVM S / SMO S

Ces réglages sont eectués sur l'écran du module interieur/de commande.

Menu 7.3.2 - Pompe à chaleur installée

Permet d'electuer les réglages spéciques à la pompe à chaleur installée.

Mode silencieux autorisé

Plage de réglage : marche/arrêt

Freg.max.1

Plage de réglage : 25 - 120 Hz

Freg.max.2

Plage de réglage : 25 - 120 Hz

Phase compressor

Plage de réglage S2125 1 x 230V : L1, L2, L3

Phase déct. compréseur

Plage de réglage S2125 1 x 230V: arrêt/marche

Limin de courant

Plage de réglage S2125 1 x 230V: arrêt/marche

Intensité max.

Plage de réglage S2125 1 x 230V : 6 - 32A

Freqbloc 1

Plage de réglage : marche/arrêt

Depuis la fréquence

Plage de réglage : 25 - 117 Hz

À la féquence

Plage de réglage : 28 - 120 Hz

Freqbloc 2

Plage de réglage : marche/arrêt

Depuis la fréquence

Plage de réglage : 25 - 117 Hz

À la féquence

Plage de réglage : 28 - 120 Hz

Dégivrage

Démarrage du dégivrage manuel

Plage de réglage : marche/arrêt

Température de départ de la fonction de dégivrage

Plage de réglage: -3 - 3 °C

Valeurdecoupured'activationdudégivrage passif

Plage de réglage : 2 - 10 °C

Dégivrage plus fréquent

Alternatives : Oui/Non

Mode silencieux autorisé: permet d'indiquer si le mode silencieux doit être activé pour la pompé à chaleur. Il est également possible désormais de programmer l'activation du mode silencieux.

La fonction doit uniquement etre utilisee pendant des pereiodes limites, car S2125 risque de ne pas atteindre la pus-. sance souhaitee.

Détect. phase compresseur: indique lors de chaque phase la pompe à chaleur a détecté si vous disposez de S2125 230V-50Hz. En principe, la détction de phase s'nectue automatiquement au démarrage du module interieur/module de commande. Ce réglage peut être modé manuellement.

Limitation actuelle: permet d'indiquer si la fonction de limitation de courant doit etre activee pour la pompe a chaleur, si vous disposez de S2125 230V-50Hz. Lorsque la fonction est active, vous pouvez limiter la valeur de courant maximum.

Freqbloc 1: vous pouvez selectionner une plage de fréquences dans laquelle le fonctionnement de la pompe à chaleur n'est pas autorisé. Cette fonction peut être utilisée si certaines vitesses de compression générent des perturbations sonores dans la maison.

Freqbloc 2: vous pouvez selectionner une plage de fréquences dans laquelle le fonctionnement de la pompe à chaleur n'est pas autorisé.

Dégivrage: permet de modifier les réglages de la fonction de dégivrage.

Demarrage dégivrage manuel: permet de demarrer manuellement un dégivrage actif lorsque cette fonction doit être testée ou activée, et d'accélérer le démarrage du dégivrage du ventilateur.

Température de départ de la fonction de dégivrage: perm de régler la température (BT16) de démarrage de la fonction de dégivrage. Cette valeur ne doit être modée qu'après consultation de l'instructor.

Valeur de coupure d'activation du dégivrage passif: permet de régler la température (BT28) d'activation du dégivrage passif. Pendant le dégivrage passif, l'énergie de l'air ambiant fait fondre la glace. Le ventilateur est actif pendant le dégivrage passif. Cette valeur ne doit être modée qu'après consultation de l'installateur.

Dégivrage plus fréquent: permet de dénir une fréquence de dégivrage supérieur à la fréquence normale. Cette option peut être sélectionnée si la pompe à chaleur recoit une alarme due à l'accumulation de glace causée par de la neige, par exemple.

Menu 4.11.3 - Dégivrage ventilateur

Dégivrage ventilateur

Plage de réglage: arrêt/marche

Dégivrage ventilateur continu

Plage de réglage: arrêt/marche

Dégivrage ventilateur: permet de dérir si la fonction de dégivrage du ventilateur doit être activée lors du prochain dégivrage actif. Cette fonction peut être activée si de la glace/neige adhére aux pâles, à la grille ou au cône du ventilateur. Ce phénomène se manifeste par des bruits anormaux en provenance du ventilateur de S2125.

Lors du dégivrage du ventilateur, l'air chaud de l'évaporateur (EP1) rechaue les pales, la grille et le cône du ventilateur.

Dégivrage ventilateur continu: il est possible de dénir un dégivrage récurrent. Dans ce cas, le ventilateur sera dégivré tous les 10 dégivrages (ce qui peut augmenter la consommation annuelle d'énergie).

SERIE F - VVM / SMO

Ces réglages sont eectués sur l'écran du module interieur/de commande.

Menu 5.11.1.1 - PAC

Permet d'actuer les réglages spéciques à la pompe à chaleur installée.

Mode silencieux autorisé

Plage de réglage : oui / non

Phase déct. compréseur

Plage de réglage S2125 1 x 230V: arrêt/marche

Liminé de courant

Plage de réglage : 6 - 32 A

Réglage d'usine : 32 A

Freqbloc 1

Plage de réglage: oui / non

Freqbloc 2

Plage de réglage : oui / non

Dégivrage

Démarrage du dégivrage manuel

Plage de réglage : marche/arrêt

Température de départ de la fonction de dégivrage

Plage de réglage: -3 - 3 °C

Réglage d'usine: -3 °C

Valeurdecoupled'activationdudégivrage passif

Plage de réglage : 2 - 10 °C

Réglage d'usine : 4 °C

Dégivrage plus fréquent

Plage de réglage: Oui/Non

Mode silencieux autorisé: permet d'indiquer si le mode cieux doit être activé pour la pompé à chaleur. Il est mention possible désormais de programmer l'activation du mode silencieux.

La fonction doit uniquement etre utilisee pendant des p
riodes limites, car S2125 risque de ne pas atteindre la
sance souhaitee.

Detect. phase compresseur: indique lors dequelle phapompe à chaleur a detecté si vous disposez de S2125 230V~50Hz. En principe, la détction de phase s'electue automatiquement au démarrage du module interieur/modu de commande. Ce réglage peut être modie manuellem

Limitation actuelle: permet d'indiquer si la fonction de limitation de courant doit etre activee pour la pompe a chaleur, si vous disposez de S2125 230V-50Hz. Lorsque la fonction est active, vous pouvez limiter la valeur de courant maximum.

Freqbloc 1: vous pouvez selectionner une plage de fréquences dans laquelle le fonctionnement de la pompe à chaleur n'est pas autorisé. Cette fonction peut être utilisée si certaines vitesses de compression générent des perturbations sonores dans la maison.

Freqbloc 2: vous pouvez selectionner une plage de fréquences dans laquelle le fonctionnement de la pompe à chaleur n'est pas autorisé.

Dégivrage: permet de modifier les réglages de la fonction de dégivrage.

Demarrage dégivrage manuel: permet de demarrer manuellement un dégivrage actif lorsque cette fonction doit être testée ou activée. Cette fonction peut être combinée à un dégivrage du ventilateur.

Température de départ de la fonction de dégivrage: perm de régler la température (BT16) de démarrage de la fonction de dégivrage. Cette valeur ne doit être modée qu'après consultation de l'installateur.

Valeur de coupure d'activation du dégivrage passif: permet de régler la température (BT28) d'activation du dégivrage passif. Pendant le dégivrage passif, l'énergie de l'air ambiant fait fondre la glace. Le ventilateur est actif pendant le dégivrage passif. Cette valeur ne doit être modée qu'après consultation de l'installateur.

Dégivrage plus fréquent: permet de dérir une fréquence de dégivrage supérieur à la fréquence normale. Cette option peut être sélectionnée si la pompe à chaleur recoit une alarme due à l'accumulation de glace causée par de la neige, par exemple.

Menu 4.9.7 - Outils

Dégivrage ventilateur

Plage de réglage: arrêt/marche

Dégivrage ventilateur continu

Plage de réglage: arrêt/marché bilie-

égale-
Dégivrage ventilateur: permet de dérir si la fonction de dégivrage du ventilateur doit être activée lors du prochain dégivrage actif. Cette fonction peut être activée si de la glace/neige adhére aux pâles, à la grille ou au cône du venteur. Ce phénomène se manifeste par des bruits anormaux en provenance du ventilateur de S2125.

Le du dégivrage du ventilateur, l'air chaud de l'évaporateur (EP1) rechaue les pales, la grille et le cône du ventilateur.

Dégivrage ventilateur continu: il est possible de dénir un dégivrage récurrent. Dans ce cas, le ventilateur sera dégivré tous les 10 dégivrages (ce qui peut augmenter la consommation annuelle d'énergie).

Entretien

Opérations d'entretien

REMARQUE!

L'entretien ne doit etre eectue que par des personnes possedant I'expertise necessaire.

Lors du remplacement de composants de S2125, seules des pieces de rechange provenant de NIBB peuvent etre utilisées.

VIDANGE DU CONDENSEUR

En cas de panne d'alimentation prolongée ou d'évenement similaire, par exemple, vous devrez peut-être vidanger le condenseur de S2125.

REMARQUE!

Il peut y avoir de l'eau chaude lors de la vidange du circuit de chauage. Risque de brûture.

1. Fermez les vannes d'arret.
2. Relâchez la pression à l'aide de la vanne de purge (QMSeinde de l'évaporateur (BT16), sonde sur le purgeur automatique (HQ8). d'ambiance (BT28), capteur de gaz
3. Libérez l'attache et retirez le clapet anti-retour (RM1.2) d'aspiration (BT17) et gaz d'aspiration, du raccord du circuit de chauage, retour (vers S2125) evaporateur (BT84)
   Sonde de l'évaporateur (BT16), sonde d'ambiance (BT28), capteur de gaz
   d'aspiration (BT17) et gaz d'aspiration, evaporateur (BT84)

(XL2).

VALEURS DES SONDES DE TEMPERATURE

Circuit de retour (BT3), alimentation du condenseur (BT12), ligne liquide (BT15)

		Tension (VCC)Résis
		3,04756,20-10
		2,88933,020
		2,67320,0210
		2,39912,5120
		2,0838,04530
		1,7525,30640
		1,4263,58350
	2,46760	1,136
		0,8911,73970
		0,6911,24680

Sonde de décharge (BT14)

Température (°C) Résistance (kOhm)		Tension (V)
40	118,7	4,81
45	96,13	4,77
50	78,30	4,72
55	64,11	4,66
60	52,76	4,59
65	43,64	4,51
	70	4,4336,26
75	30,27	4,33
	80	4,2225,38
85	21,37	4,10
90	18,07	3,97
	95	3,8315,33
100	13,06	3,68
105	11,17	3,52
110	9,59	3,36
115	8,26	3,19
120	7,13	3,01

		Tension (VCC)Résis
	43,34-40	4,51
-30	25,17	4,21
	15,13-20	3,82
	9,392-10	3,33
0	6,000	2,80
	3,93510	2,28
	2,64420	1,80
30	1,817	1,39
	1,27440	1,07

Problèmes d'inconfort

Dans la plupart des cas, le module interieur/module de c82125 NE DEMARRE PAS

mande relève tout dysfonctionnement (pouvant nuire au · Aucune demande n'est transmise.

confort), le signale par une alarme et ache à l'écran les mesures à prendre.

Dépannage

REMARQUE!

S'il est nécessaire d'intervenir derrière les caches de protection pour corriger des dysfonctionnements, l'alimentation électrique doit être coupée au niveau du sectionneur par un electricien qualie ou sous la supervision d'un electricien qualie.

ATTENTION!

Les alarmes sont reportées sur le module interieur/régulateur (VVM / SMO).

Si le dysfonctionnement ne s'ache pas à l'écran, les astu-tues suivantes peuvent être utilisées:

OPERATIONS DE BASE

Commencez par verier les éléments suivants :

• Branchement de tous les cables d'alimentation de la pompe à chaleur.
  Groupe et principaux fusibles du logement.
  Le disjoncteur dierentiel de l'habitation.
• Disjoncteur / Protection automatique de la pompe à chaier. (FC1 / FB1, FB1 uniquement si KVR est installé.)
• Disjoncteurs du module interieur/module de commande.

• Limiteurs de température du module interieur/module de commande. C
  Aucun obstacle n'entrave la libre circulation de l'air autou de S2125.
  S2125 ne presente�除 un demmage externe.

• Le module interieur/module de commande ne transmet aucune demande de chauage, de rafraîchissement ou de production d'eau chaude.

• Le fonctionnement du compresseur est bloqué par une sécurité sur une température.
• Attendez que la température retrouve une valeur comprise dans la plage de fonctionnement de la pompe à chaleur.
• Le délambda minimum avant que le comprésur démarre n'as pas encore été atteint.
• Attendez au moins 30 minutes, puis veriez si le comprisseur a demarré.
• Déclenchement de l'alarme.
• Suivez les instructions achées à l'écran.

S2125 NE COMMUNIQUE PAS

• Vériez que S2125 est correctement installé dans le module interieur (VVM) ou le module de commande (SMO).
• Vériez que le cable de communication est correctement connecté et qu'il est opérationnel.

TEMPÉRATURE DE L'EAU CHAUBE INSUFFISANTE OU MANQUE D'EAU CHAUBE

ATTENTION!

Le paramétrage de l'eau chaude sanitaire est toujours réalisé via le module interieur (VVM) ou via le régulateur (SMO).

Cette partie du chapitre repertoriant les diérentes erreurs n'est valable que si la pompe à chaleur est raccordée au chaue-eau.

• Importante consommation d'eau chaude.
• Attendre que l'eau ait ete chauee.
• Réglages de la production d'eau chaude incorrects dans le module interieur/module de commande.
• Voir le manuel d'installation du module interieur/module de commande.
• Filtre à particules obstrué.
• Arrétez le système. Vériez et nettoyez le Itre à particules.

TEMPÉRATURE AMBIANTE INSUFFISANTE

• Thermostats fermés dans plusieurs pieces.
• Régler les thermostats au maximum dans le plus de pieces possible.
• Paramères incorrects du module interieur/de commande.
• Voir le manuel d'installation du module interieur/module de commande.
• Radiateurs contenant de l'air/Serpentins de plancher chauant à purger.
• Purgez le système.

TEMPÉRATURE AMBIANTE ÉLEVÉE

• Paramères incorrects du module interieur/de commande.

• Voir le manuel d'installation du module interieur/module de commande.

ACCUMULATION DE GLACE SUR LES PALES, LA GRILLE OU LE CONE DU VENTILATEUR DE S2125

• Activez le dégivrage du ventilateur dans le module interieur/module de commande. Si le problème est récurrent, activez le dégivrage continu du ventilateur.
• Vérifiez que le flux d'air traversant l'évaporateur est correct.

IMPORTANTEQUANTITÉD'EAUSOUSLAPOMPE À CHALEUR S2125

L'accessoire KVR 11 est nécessaire.
- Si KVR 11 est installé, veriez que l'eau s'écoule librement.

DEGIVRAGE ACTIF ARRÉTE

Le dégivrage actif peut s'arreter pour plusieurs raisons :

• Si la température de la sonde de l'évaporateur a atteint sa valeur d'arrêt (arrêt normal).
• Lorsque la durée de dégivrage a dépasse 15 minutes. Cela peut être dû à une source de chaleur trop faible, une exposition trop importante aux vents de l'évaporateur et/ou un problème au niveau de la sonde de l'évaporateur qui entraine l'affichage d'une température trop BASSE (température de l'air extérieur BASSE).
• Lorsque la température de la sonde du circuit de retard, BT3, passes sous 10^ .
• Si la température de l'évaporateur (BP8) est inférieure à la valeur minimale autorisée. Àpres 10 échecks de dégiavage, un contrôle de S2125 est nécessaire ( comme indiqué par une alarme).

Listedarmes

AlarmesVVM/SMO(S2125)	Série S			Cause possibleDescription de
		Basse press., Rafraîch. Faïb	e212156 (80)4 heures.	Débit faible.5 alarmes de basseprou Exposition importante aux vents.
			5 échecs de démarrage. Alarme ventil.	Wardenbaut (totaïque) ou non conne-cté.
	234225 (8)	débit / départ	Le retour est plus chaud que le dépa-rat	R Socdoletéehangéacuit de départet circuit de return intervets.
227 (34)	531	Défaut sonde PAC530	Défaut de sonde BT3.	Bris de sonde ou court-circuit de la sonde.
227 (36)			Défaut de sonde BT12.
			Défaut de sonde BT14.532227 (38)
			Défaut de sonde BT15.533227 (40)
			Défaut de sonde BT16.534227 (42)
	535227 (44)		Défaut de sonde BT17.
	536227 (46)		Défaut de sonde BT28.
	538		Défaut de sonde BP8.
	539227 (52)		Défaut de sonde BP9.
227 (56)	541		Défaut de sonde BT84.
	236228 (2)	Échec dégivrage	10 échecs consécutifs de dégivrage.	Température du système et/ou débit trop faible(s).Volume disponible du système insusant.Exposition importante aux vents.
229 (4)	237	Tps fonct. courts comptesseur	Le fonctionnement du module intéérieur est interrompu après moins de 5 minutes.	Débit faible, transfert de chaleurfaible Paramètres de chauage et/ou d'eau chaude incorrects.
230 (78)	238	Alarme gaz chauds	3 alarmes de décharge élevée répétées en 4 heures.	Perturbation du circuit frigori-que.Manque de uide frigorégène.
		Tempétrie(baissé)basse240	5 alarmes de température d'évaporation basse répétées en 4 heures.	Manque de uide frigorégène.Détendeur bloquéExposition importante aux vents.
		Déf. communication inverte	Aflafé 2(2003)te la pompe à chaleurpend 20 secondes.	davais connexion entre la cartélectronique et l'inverter.Inverter hors tension ou défectueux.
298 (92)	494	Déf. inverter. Pas de chaufage.	L'inverter a tenté de chauffer le compa-seur, mais l'opération a échoué.	inverter défectueux. La sonde de décharge (BT14) s'est détachée de son support.
300 (94)	495	SondeBT14 ou BP9 déconnaite ou défectueuse	La sonde BT14 ou BP9 s'est détachée presente un autre défaut.	lousonde décharge, BT14, quelcapteur haute pression, BP9, s'est détaché et indique des va-leurs erreennes.
	291341 (6)	Dégivragessécurity répétés	10 dégivrages répétés conformément a conditions de protection.	Débit d'air faible, en raison de la presence de feuilles, de neige ou de glace.Manque de uide frigorégène.
344 (72)	294	Pression faible récurrente	5 alarmes de pression faible répétées 4 heures.	Manque de uide frigorégène.Détendeur bloquéPerturbation du circuit frigorie-que.
	295346 (74)	Haute pression récurrente	5 alarmes de pression haute répétées 4 heures.	Ettre à particules obstrué, air oublocage du débit dans le circuit de chauage.Pression dusystème insuffisante.
Alarmes VVM/SM0(S2125)	Série S			Cause possibleDescription de
			L'inverter n'est pas compatibleErreurFichier de congregation manquant.400Erreur de congregation de la charge.400	L'inverter n'est pas compatibleErreur(209)(211)(213)
	322425 (108)	Alarme persistante presso-stat ou surchaue.	2 alarmes haute/basse pression/FQ rétées en 2,5 heures.	Débit du circuit de chauage faibleManque de uide frigorigène.Pour F014 : pic de haute temporaire 120 °C du compresseur.
		Arrêt sécurité, inverter3234	2°(10)temporaire au niveau de l'inver à 2 reprises en 60 minutes.	Perturbation de la tension d'alme-mentation.
		Arrêt sécurité, inverter3244	2°(10)temporaire au niveau de l'inver 3 fois en 2 heures.	Perturbation de la tension d'alme-mentation.
	328437 (120)	Perturbation réseau élec-trique	Défaut temporaire au niveau de l'inver à 3 reprises en 2 heures ou en conti-pendant 1 heures.	Perturbation de la tension d'alme-mentation.Connexion incorrecte dans le bornier X1 de l'inverter.
	329439 (122)	Surchaue inverter	L'inverter a temporairement atteint lampèreature de service maximale en raisde 3 rafraichiissements insusants en 2 heures ou en continu pendant 1 heures.	Rafraissement insusant deS-inverter.Inverter défectieux.
	330441 (124)	Courant trop élev.	Courant au niveau de l'inverter trop é à 3 reprises en 2 heures ou en conti-pendant 1 heures.	Éclairant trop élevé au niveau deS-inverter.Tension d'alimentation faible.
	331443 (126)	Surchaue inverter	L'inverter a temporairement atteint lampèreature de service maximale en raisde 3 rafraichiissements insusants en 2 heures ou en continu pendant 1 heures.	Rafraissement insusant deS-inverter.Inverter défectieux.
	333447 (130)	Échec de phase	Phase du compresseur manquante à 3 reprises en 2 heures ou en continu pendant 1 heures.	Perturbation de la tension d'alme-mentation.Câble du compresseurmalraccordé.
	334449 (132)	Échec demarr. comp.	Le compresseur ne démarre pas au moment approprié à 3 reprises en 2 heures.	Inverter défectieux.Compresseur défectieux.
	336453 (136)	Charge haute cpr	Le courant de sortie de l'inverter verscompresseur a été temporairement troïévé à 3 reprises en 2 heures ou en nu pendant 1 heures.	Perturbation de la tension d'alme-mentation.Débit du circuit de chauage faible.Compresseur défectieux.
455 (138)	337	Fact charge haut cpr	La puissance restituee par l'inverter a trop élevée à 3 reprises en 2 heures continupondant 1 heures.	Rétubration de la tension d'alme-mentation.Débit du circuit de chauage faible.Compresseur défectieux.
	353501 (184)	Éch. dem., auc. di. press.	La diérence de pression entre BP9 etBP8 est restée trop faible au démarradu comprésseur à 3 reprises en 30 m-nutes.	Défait du capteur de pressionBP8, BP9.Le compresseurne comprime passusamment le uide frigorigène.Panne du compresseur.
	354503 (186)	Vitesse compr. trop basse	La vitesse du compresseur est inférieur à la vitesse minimale autorisée.	La fonction de sécurité de l'inver ter réduit la vitesse en dehorsde la plaque de fonctionnement ducompresseur.
523	418	Dégivrage début. fble	Le débit est faible. Vériez le ittre à cules et la pompe.	Efficile à particules obstruè.Pompe de circulation (pompe decharge) défectuee.La chute de pression du système de chauage est trop élevé.
	437589 (216)	Carte électronique assemblée La carte électronique de la pompe à incorrecte dans la pompe à leur n'est pas appropriée. chaleur. Utilisez une nouvelle carte électronique assemblée adaptée à S2125.	cha-carte électronique a été rem-placée par une carte électronique pour F2120.

Accessoires

Des informations détaillées sur les accessoires et la liste complète des accessoires disponibles sont fournies sur le site nibe.fr.

Notez que les accessoires ne sont pas tous disponibles sur tous les marchés.

TUYAU D'ÉVACUATION DES CONDENSATS

Tuyau d'évacuation des condensats, diérentes longueurs.

KVR 11-10

1 metres

Ref. 067 823

KVR 11-30

3 metres

Ref. 067 824

KVR 11-60

6 metres

Ref. 067 825

Données techniques

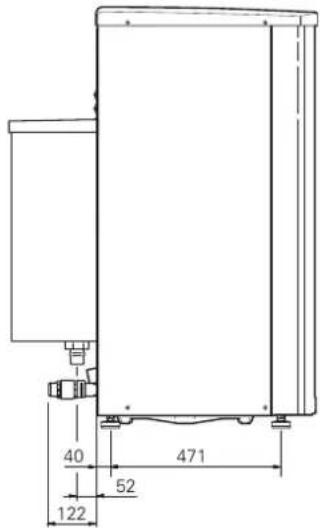

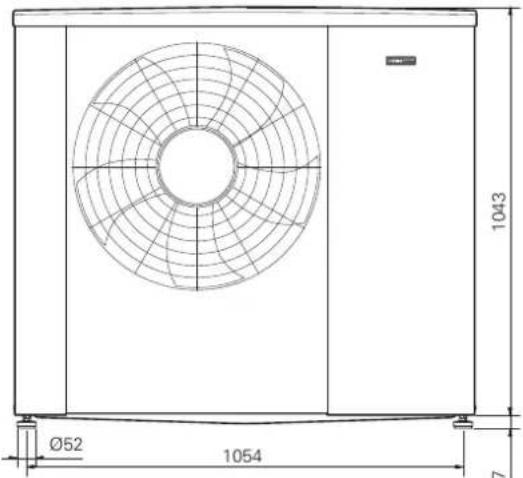

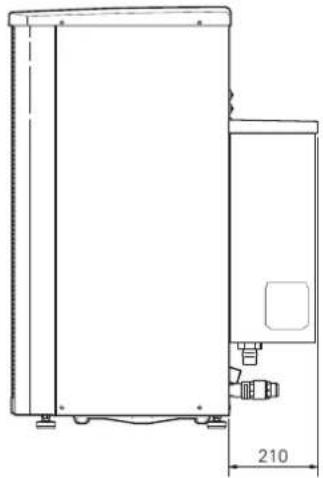

Dimensions

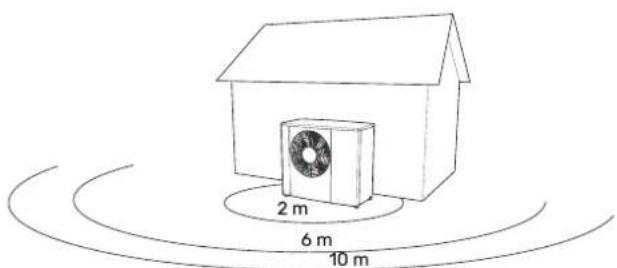

Niveau de pression sonore

S2125 est généralement place pres d'un mur de maison, ce qui occasionne une distribution sonore dirigeée qui doit etreprise en compte. Lors du réglage, vous nevez donc toutjours tenter d'opter pour le cote qui fait face à la zone la moins sensible au bruit.

Les niveaux de pression sonore sont de plus aectes par les murs, briques, diérences de niveau de sol, etc.. Ces valeurs ne doivent donc être considérées que comme des valeurs individates.

		Puisanceacous-tique 1	Pression acoustique selon la distance (en2m)
												10987654321
S2125-8	Valeur acoustique nominale	49	44	38	34,5	32	30	28,5	27	26	25	24
	Valeur acoustique max.	55	50	44	40,5	38	36	34,5	33	32	31	30
	mode silencieux											25363738294550
S2125-12	Valeur acoustique nominale	49	44	38	34,5	32	30	28,5	27	26	25	24
	Valeur acoustique max.	59	54	48	44,5	42	40	38,5	37	36	35	34
	mode silencieux											2930313233,5353*

1 Niveau de puissance acoustique (W_A) , selon la norme EN12102
2 Pression acoustique calculée selon le facteur de directivité Q = 4

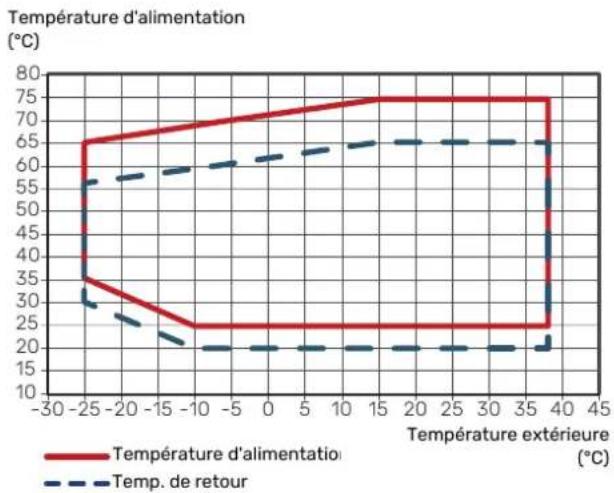

Caracteristiques techniques PLAGE DE FONCTIONNEMENT, CHAUFFAGE

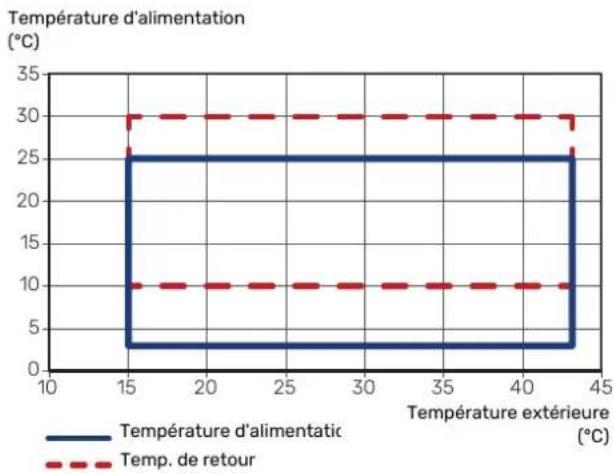

PLAGE DE FONCTIONNEMENT, RAFRAICHISSEMENT

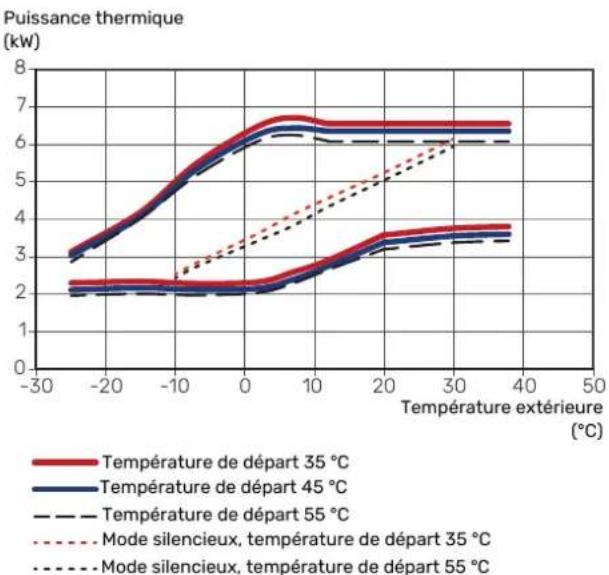

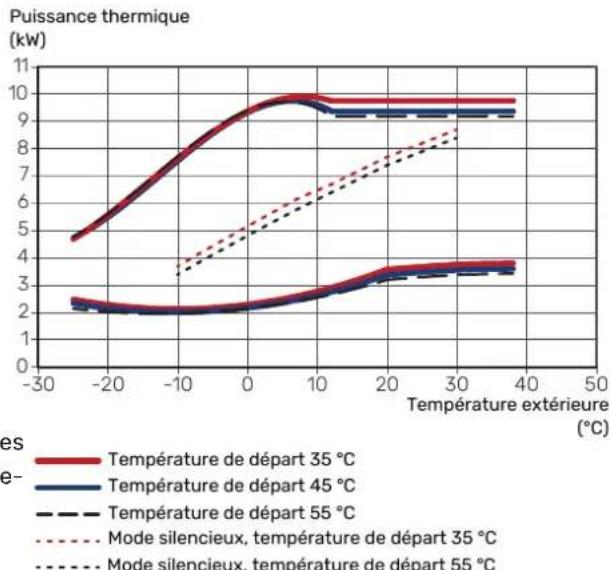

PUISSANCE EN MODE CHAUFFAGE

Capacité maximale et minimale en fonctionnement continu.
Le dégivrage n'est pas inclus.

S2125-8

S2125-12

Pendant des courtes périodes, il est possible d'obtenir des températures de fonctionnement plus basses côte chauffe-eau, par exemple pendant le démarrage.

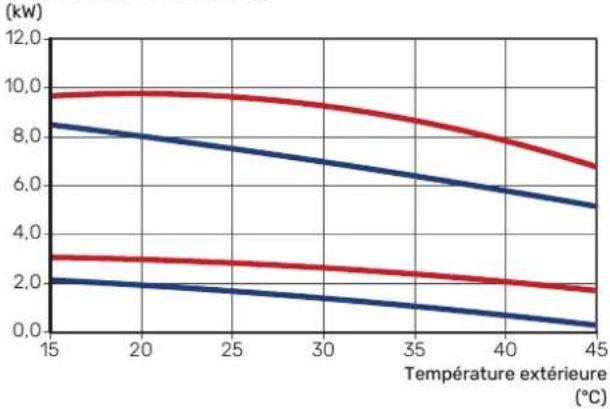

PUISSANCE EN MODE RAFRAICHISSEMENT

Capacité maximale et minimale en fonctionnement continu.

Puisance de rafraichissement

Température de départ 18 °C
Temperature de depart 7°C

					128128S2
					3 x 400 V3
Données de puissance selon la norme EN 14 511, charge partielle
Puisance calorique/Puisance consom-mée/COP (kw/kw/-) au débit nominalTemp. extérieur: / Temp. alim.					7,23 / 2,73 / 2,654,72 / 1,723,20 / 0,72
					3,67 / 0,85 / 4,3
					3,46 / 1,02 / 3,4
					6,14 / 1,25 / 4,9
	7/45 °C	2,97 / 0,76 / 3,90	3,35 / 0,85 / 3,91	2,97 / 0,76 / 3,90	3,35 / 0,85 / 3,91
Rafraîch.Puisance calorique/Puisance consom-mée/EER (kw/kw/-) au débit maximalTemp. extérieur: / Temp. alim.	35 / 7 °C	6,69 / 2,41 / 2,77	6,69 / 2,41 / 2,77	6,69 / 2,41 / 2,77	6,69 / 2,41 / 2,77
	35 / 18 °C	8,68 / 2,60 / 3,34	8,68 / 2,60 / 3,34	8,68 / 2,60 / 3,34	8,68 / 2,60 / 3,34
SCOP conformément à EN 14825
Puisance thermique nominale (Pdesignh) climat moyen 35 °C / 55 °C (Europe)	kw	5,33 / 5,30	6,80 / 7,60	5,33 / 5,30	6,80 / 7,60
Puisance thermique nominale (Pdesignh) climat froid 35 °C / 55 °C	kw	5,40 / 5,20	8,40 / 8,40	5,40 / 5,20	8,40 / 8,40
Puisance thermique nominale (Pdesignh) climat chaudi 35 °C / 55 °C	kw	5,50 / 5,20	7,00 / 7,45	5,50 / 5,20	7,00 / 7,45
SCOP climat moyen, 35 °C / 55 °C (Europe)		5,00 / 3,70	5,00 / 3,80	5,00 / 3,70	5,00 / 3,80
SCOP climat froid, 35 °C / 55 °C		4,10 / 3,20	4,20 / 3,40	4,10 / 3,20	4,20 / 3,40
SCOP climat chaudi, 35 °C / 55 °C		6,30 / 4,50	6,30 / 4,60	6,30 / 4,50	6,30 / 4,60
Classe énergétique, climat moyé
Classe d'écâtie énergétique du produit pour le chauage Ambient, 35 °C / 55 °C		A+++ / A++	A+++ / A+++	A+++ / A++	A+++ / A+++
Classe d'écâtie énergétique du système pour le chauage Ambient, 35 °C / 55 °C		A+++ / A+++
Données électricques
Tension nominale		230 V - 50 Hz	230 V - 50 Hz	400 V 3N - 50 Hz	400 V 3N - 50 Hz
Intensité nominale, pompé à chaleur	Ams	13	19,6	4,6	6,9
Puisance max., ventilateur	W	30	50	30	50
Fusible	Ams	16	20	6	10
Indice de protection		IP24
Circuit frigorique
Type de uide frigorigène		R290
Fluide frigorigène GWP		3
Charge	kg	0,8
Type de compresseur		Compresseur rotatif
CO2-équivalent (circuit de rafraichissement hermétique)	t	0,0024
Pressostat PAC de la valeur de coupure (BP1)	MPa	3,15
Diérence pressostat haute pression	MPa	2,45
Valeur de coupure, pressostat BP (BP2)	MPa	0,03
Diérence pressostat BASSE pression	MPa	0,10
Débit d'air
Débit d'air max.	m3/h	2400	2950	2400	2950
Zone de fonctionnement
Température min./max. de l'air, chauage	°C	-25 / 38
Température min./max. de l'air, rafraîchéusement	°C	15 / 43
Système de dégivrage		Inversion de cycle
Circuit de chauage
Pression max. du circuit de chauage	MPa	0,45 (4,5)
Pression de coupure, chauage	MPa	0,25 (2,5)
Plage de débit recomm一切都, chauage	I/s	0,08 - 0,32	0,12 - 0,48	0,08 - 0,32	0,12 - 0,48
Débit de conception min., dégivrage (100 % de la vente de la pompe)	I/s	0,32
Temp.min./max. Temp. CC, fonctionnement continu	°C	26 / 75
Raccordement de uide caloporteur S2125		Filetage extérieur G1"
Branchement du tuyau de uide caloporteur		Filetage extérieur G1"
Dimension de tuyau minimale recommendée (sysDN (mm)treme)		25 (28)

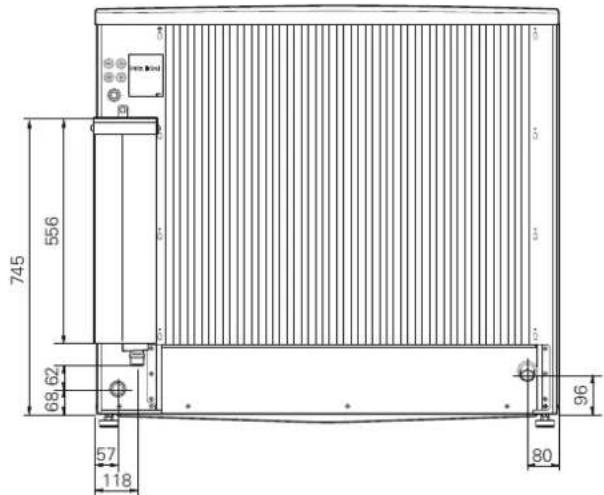

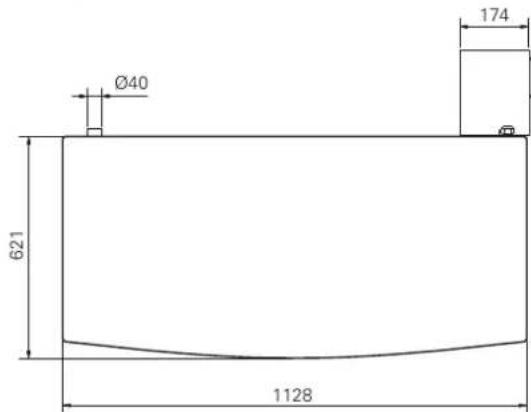

Dimensions et poids
Largeur	mm	1 140
Profondeur	mm	831
Hauteur	mm	1 080
					179179163163KgPoids
Divers
					064 217064 219064 218C

1 Déclaration de puissance y compris pour le dégivrage selon la norme EN 14511 avec depuis de uide caloporteur correspondant à DT=5 K à 7 / 45.
2 L'ecacite du produit combiné ne prend en compte que le régulateur. Si une chaudière ou un dispositif solaire est ajouté au système, l'écaciné énergétique globale du système doit être recalculée.
3 Echelle de la classe d'ecacite du produit pour le chauage ambient: A++ - G. Modèle du module de commande SMO S
4 Echelle de la classe d'ecacité du système pour le chausage ambient : A+++ - G. Modèle du module de commande SMO S

Étiquetage énergétique FICHE D'INFORMATION

		NIBE Fournisseur
			S2125-12S2125-8 Modèle
			35 / 5535 / 55°C Applicat
des locaux			A+++ / A+++A+++ / A++Clas
designh) pour le chauage des locaux en climat moyen			6,8 / 7,65,3 / 5,3kW Puissance
Consommation annuelle d'énergie pour le chauffage des locaux en climat moyen	kWh	2 196 / 2 939	2 835 / 4 102
Ecacité énergétique pour le chauage des locaux en climat moyen	%	196 / 146	195 / 150
wA à l'intérieur	dBPUissance acoustique L -		-
designh) pour le chauage des locaux en climat froid		5,4 / 5,2kW Puissance nominale (P	8,4 / 8,4
designh) pour le chauage des locaux en climat chaud		5,5 / 5,2kW Puissance nominale (P	7,0 / 7,5
Consommation annuelle d'énergie pour le chauffage des locaux en climat froid	kWh	3 238 / 4 055	4 990 / 6 189
Consommation annuelle d'énergie pour la production d'ECS en climat froid	kWh	1161 / 1570	1 494 / 2 180
Ecacité saisonnière pour le chauage des locaux en climat froid	%	161 / 123	163 / 131
Ecacité saisonnière pour le chauage des locaux en climat chaud	%	250 / 174	247 / 180
wA à l'extérieur	dBPUissance acoustique L49		49

on chauage

se d'ecacité

nce nominal

DONNÉES RELATIVES À L'EFFICACITE ÉNERGÉTIQUE DU PRODUIT COMBINÉ

			S2125-12S2125-8Modèle
Modèle du module de commande		SMO S	SMO S
			35 / 5535 / 55°CApplicant
Classe du régulateur		VI
Bonus	%	4,0
Écacité énergétique saissonnière du produit com-biné pour le chauage des locaux en climat moyen	%	200 / 150	199 / 154
Classe énergétique du produit combiné		A+++ / A+++	A+++ / A+++
Écacité énergétique saissonnière du produit com-biné pour le chauage des locaux en climat froid	%	165 / 127	167 / 135
biné pour le chauage des locaux en climat chaud		Écacité énergétique saissonnière281 ,pris 4254cm178%

L'ecacité du produit combiné ne prend en compte que le régulateur. Si une chaudière ou un dispositif solaire est ajouté au système, l'écâtie énergétique globale du système doit être recalculée.

on chauage:

DOCUMENTATION TECHNIQUE

Contact

Type de pompé à chaleur		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur BASSE température		Oui Non
Thermoplongueur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauage		Moyenne (55 °C) Basse (35 °C) EN14825 / EN14511 / EN12102Normes appliquées
			kW5,3Pratité duoit énergétique par voisiné pour le chaudiage des locaux	S	%146η
Puisance déclarée pour le chiffage en charge partielle et à une température extérieure Tj			COP déclaré pour le chiffage à une charge partielle et à une température extérieure Tj
			Tj = -7 °C		Pdh2,1900000Tj = -7
			Tj = +2 °C		Pdh3,700000Tj = +2
			Tj = +7 °C		Pdh4,750000Tj = +7
			Tj = +12 °C		Pdh5,700000Tj = +1
			Tj = biv		Pdh-2,190000BdTj = biv
			Tj = TOL		Pdh-2,240000BdTj = TO
Tj = -15 °C (si TOL < -20 °C)	Pdh	kW	Tj = -15 °C (si TOL < -20 °C)	COPd	-
Température bivalente	Tbiv	-10	°C	Température extérieure minimum	TOL	-10 °C
Puisance calorique sur un intervalle cyclique	Pych	kW	Ecacité sur un intervalle cyclique	COPcyc	-
Coécient de dégradation	Cdh	0,97	-	chauage	WTOLtempé nature m#ximale de service
Consommation d'électricité dans les modes autres que le mode actif			Appoint de chiffage
Mode arrêt	POFF	0,008	kW	Puisance thermique nominale	Psup	0,0 kW
Mode arrêt par thermostat	PTO	0,013	kW
Mode Veille	PSB	0,011	kW	Type d'énergie utilisée	électrique
Mode résistance de carter active	PCK	0,005	kW
Autres caractéristiques
Régulation de puissance		Variable	Débit d'air nominal (air-eau)	2 400	m3/h
Niveau de puissance sonore, intérieur/extérieur WA HE		- / 49 dB	Débit nominal du uide caloporteur	m3/h
Consommation annuelle d'énergie HE		Q kWh2 930ébit d'eau glycolee pour les pompes eau-glycolee-eau ou eau-eau		m3/h

NIBE Energy Systems - Box 14 - Hannabadsvagen 5 - 285 21 Markaryd - Sweden

Type de pompé à chaleur		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur BASSE température		Oui Non
Thermoploregeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauage		Moyenne (55 °C) Basse (35 °C)
		EN14825 / EN14511 /EN12102Normes appliquées
		kW7,6Präfératoire énergiepaysonsnéd pour lechaffage des locaux				s	%150η
Puisance déclarée pour le chiffage en charge partielle et à une température extérieure TJ		COP déclaré pour le chiffage à une charge partielle et à une température extérieure TJ
		Tj = -7 °C					-2,17COPdTj -Péma
Tj = +2 °C	Pdh	4,2	kW	Tj = +2 °C	COPd	3,83	-
Tj = +7 °C	Pdh	2,7	kW	Tj = +7 °C	COPd	5,12	-
Tj = +12 °C	Pdh	2,4	kW	Tj = +12 °C	COPd	5,87	-
Tj = biv	Pdh	7,6	kW	Tj = biv	COPd	2,11	-
Tj = TOL	Pdh	7,6	kW	Tj = TOL	COPd	2,11	-
Tj = -15 °C (si TOL < -20 °C)	Pdh	-10	kW	Tj = -15 °C (si TOL < -20 °C)	COPd	-	-
Température bivalente	Tbiv
Puisance calorique sur un intervalle cyclique	Pych		kW	Température extérieure minimum	TOL	-10	°C
Coécient de dégradation	Cdh	0,97	-	Ecacité sur un intervalle cyclique	COPcyc	-	-
		chauage
Consommation d'électricité dans les modes autres que le mode actif		Appoint de chiffage
Mode arrêt	POFF	0,008	kW	Puisance thermique nominale	Psup	0	kW
Mode arrêt par thermostat	PTO	0,013	kW
Mode Veille	PSB	0,011	kW	Type d'énergie utilisée	électrique
Mode résistance de carter active	CK	0,005P	kW
Autres caractéristiques
Régulation de puissance		Variable		Débit d'air nominal (air-eau)	2 900	m³/h
Niveau de puissance sonore, intéérieur/extérieur.	WA	- / 49	dB	Débit nominal du uide caloporteur		m³/h
Consummation annuelle d'énergie	HE	Q	kWh4	102ébit d'eau glycolée pour les pompes eau-glyco-lée-eau ou eau-eau		m³/h

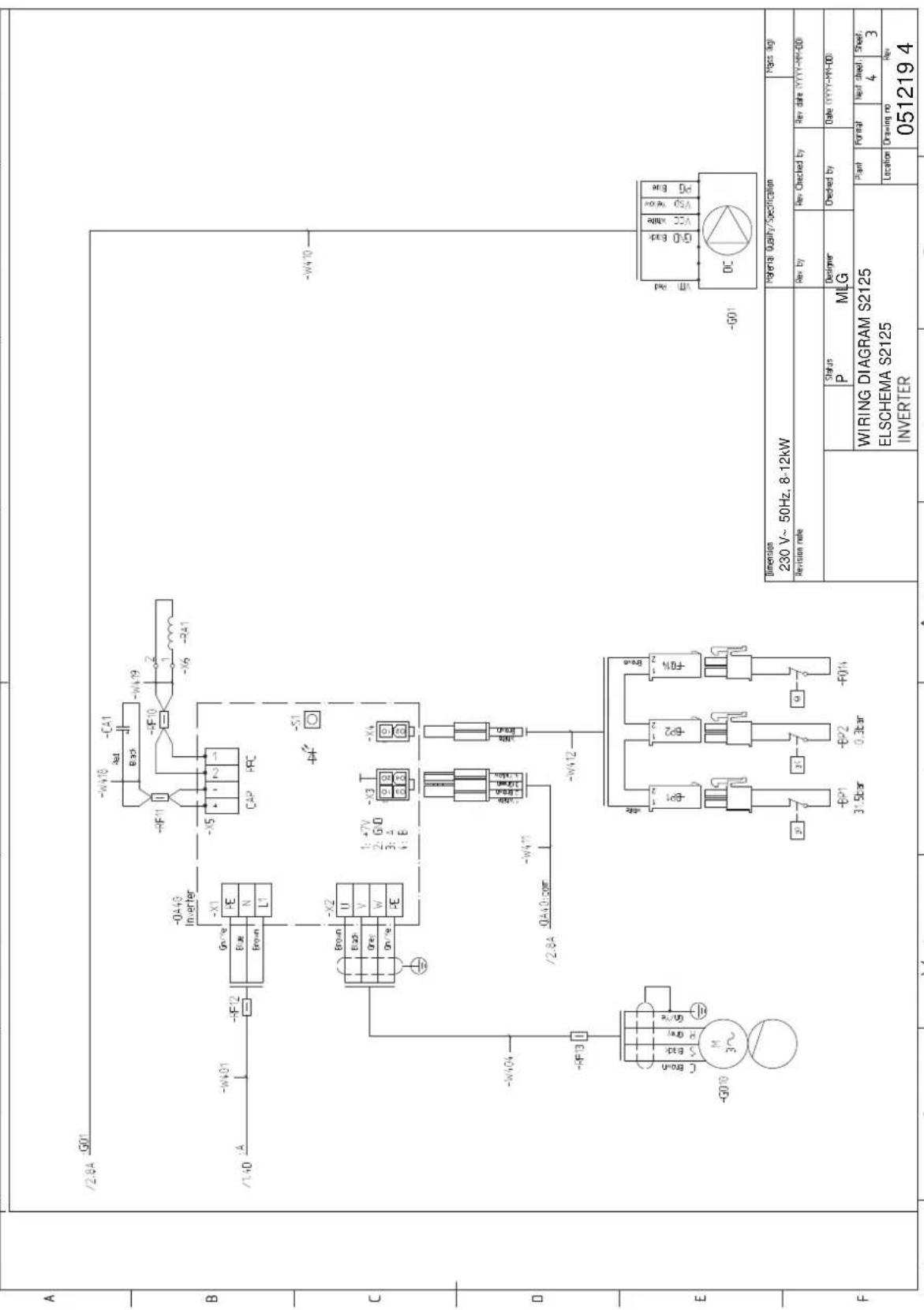

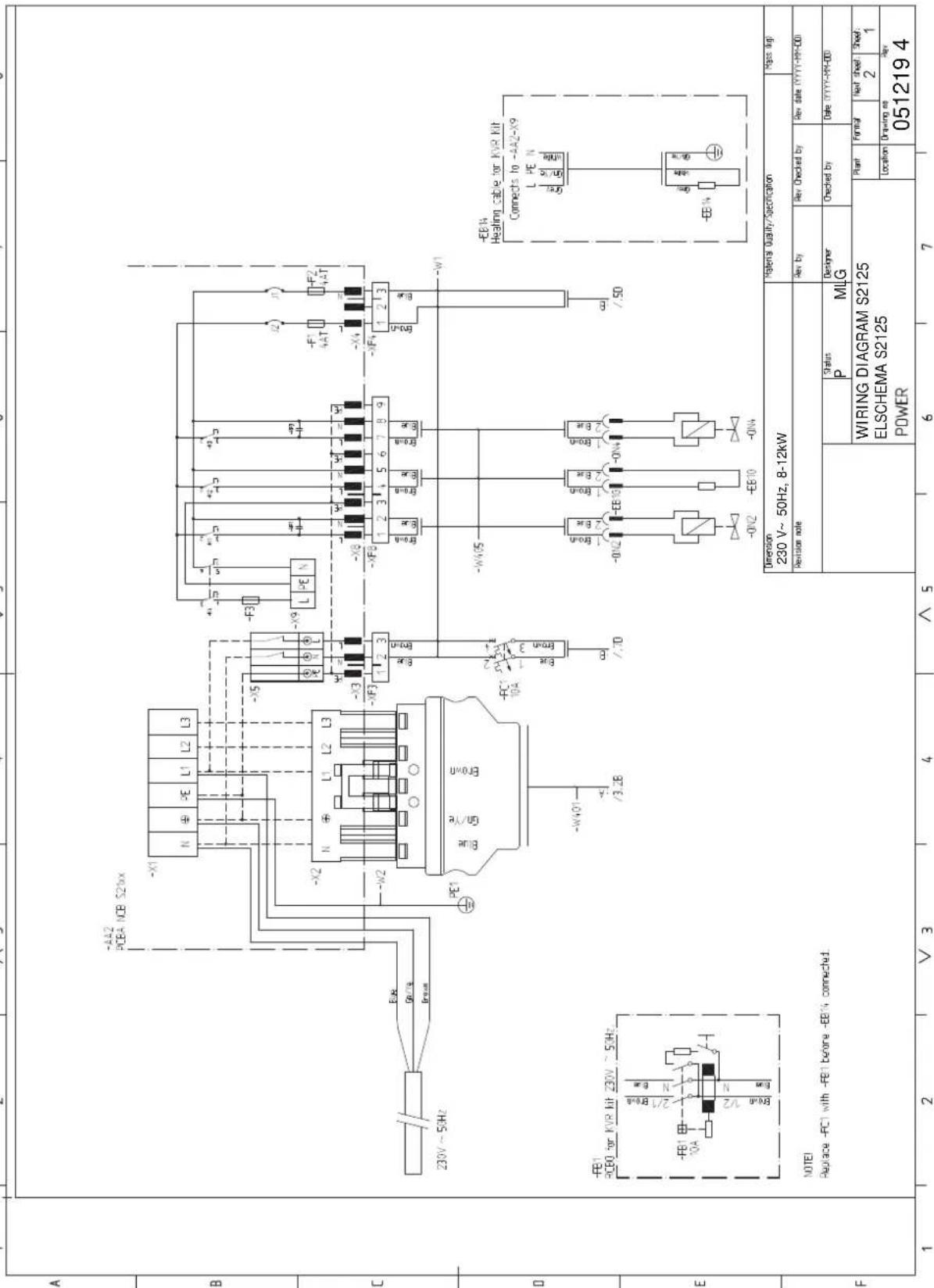

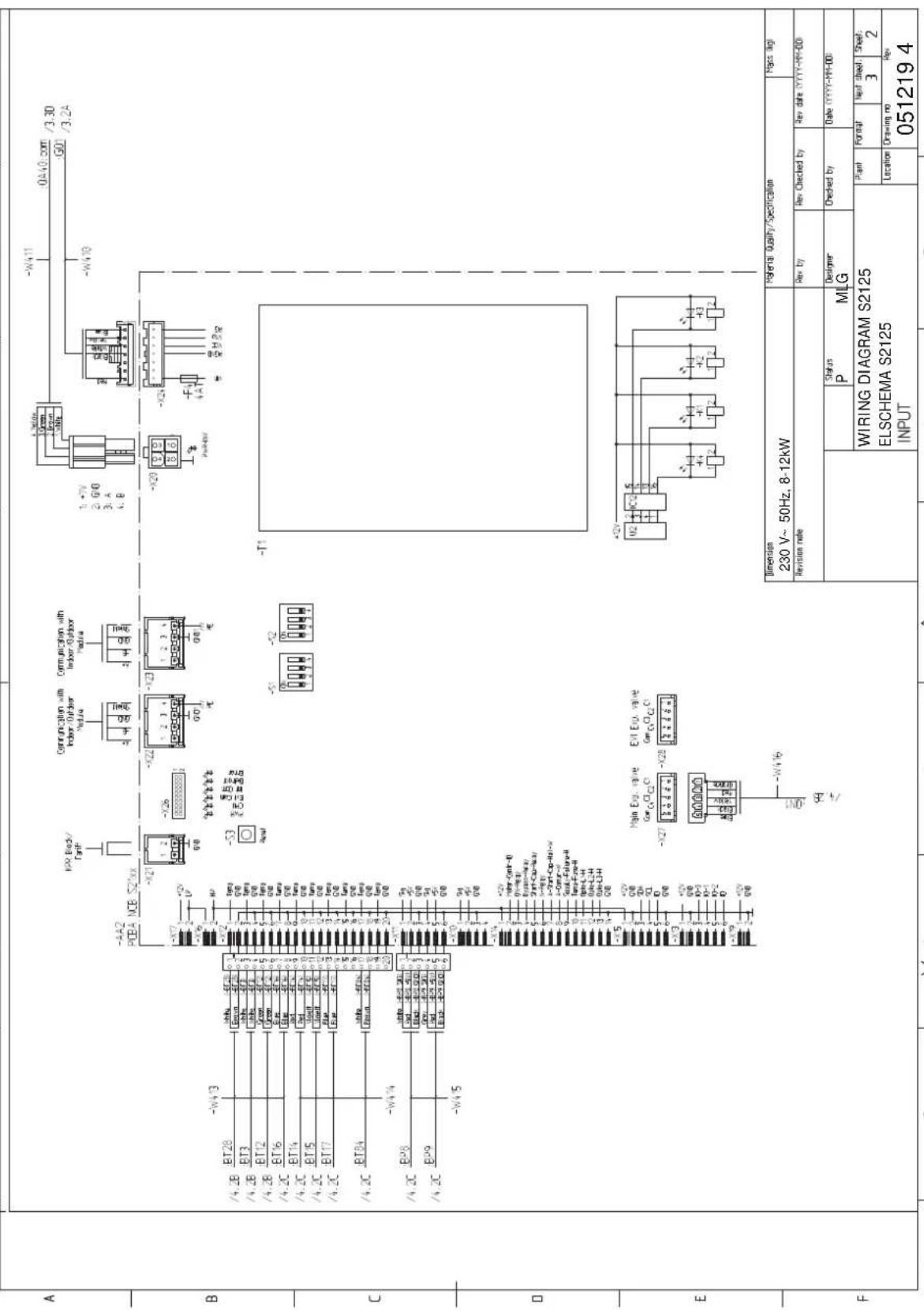

Scheme du circuit electrique

1X230V

Accumulation de glace sur les pães, la grille ou le cône du ventilateur, 39

Alimentation, 25

B

Branchements des tuyaux, 22

Généralités, 22

Legendedeusymboles,22

Branchements electrodes, 24

Accessoires de raccordement, 29

Alimentation, 25

Branchements, 25

Contrôle tarifique, 26

Généralités, 24

C

\section*{Caracteristiques techniques}

Dimensions, 44

Commande, 32

Commande-Pompea chaleur EB101,34

Commande - Présentation, 32

Conditions de commande, 33

Conditions de commande, dégivrage, 33

Généralités, 32

LED de statut, 32

Commande-Pompea chaleur EB101,34

Réglages pompe à chaleur - Menu 7.3.2, 34, 36

Conception de la pompe à chaleur, 16

Emplacements des composants, 16

Listedescomposants,16

Condensation, 10

Conditions de régulation du dégivrage, 33

Conguration à l'aide d'un commutateur DIP, 29

Connexions électriques

Communication, 27

Contrôle de l'installation, 5

Contrôle du tarif, 26

D

Demarrage et inspection, 30

Dépannage, 38

Accumulation de glace sur les paires, la grille ou le cône du ventilateur, 39

Importante quantite d'eau sous la pompe à chaleur S2125,39

Opérations de base, 38

S2125 ne communique pas, 38

S2125 ne démarre pas, 38

Température ambiente basse, 39

Temperature ambiente elevée, 39

Température basse de l'eau chaude ou pas d'eau chaude, 38

Dimensions, 44

Données techniques, 44, 46

Données techniques, 46

Niveau de pression sonore, 45

Scheme du circuit electrique, 53

E

Emplacement des composants

Emplacement des capteurs/sondes, 21

Emplacement des sondes, 21

Entretien, 37

Opérations d'entretien, 37

Étiquetage énergétique, 50

Documentation technique, 51

Données relatives à l'écâtie énergétique du produit

combine, 50

Fiche d'information, 50

G

Généralités, 24

1

Important quantité d'eau sous la pompe à chaleur S2125, 39

Informations importantes, 4

Informations relatives à la sécurité, 4

Module de commande, 6

Module interieur, 6

Modules interieurs(VVM) et modules de commande (SMO)

compatibles, 6

Vérication de l'installation, 5

Informations relatives à la sécurité, 4

Marquage, 4

Numéro de série, 4

Symboles, 4

Installation

Legendedeusymboles,22

L

LED de statut, 32

Legendedesymboles,22

Listedarmes,40

Livraison et manipulation, 7

Composantsfournis,11

Condensation, 10

Montage, 8

Résistance de carter, 30

Transport, 7

Zone d'installation, 9

M

Manchon,circuit de chauage,23

Marquage, 4

Mesures d'entretien

Vidange de la pompe à chaleur, 37

Mise en service et réglage, 30

Demarrage et inspection, 30

Preparations, 30

Réglage, débit de charge, 31

Réglage et purge, 30

Remplissage et purge du système chauage, 30

Module de commande, 6

Module interieur, 6

Modules interieurs(VVM) et modules de commande (SMO)

compatibles, 6

Montage, 8

N

Niveau de pression sonore, 45

Numero de série, 4

0

Opérations d'entretien, 37

Opérations de base, 38

P

Perturbations du comport

Listedarmes,40

Pompe de charge, 23

Preparations, 30

Problème de comport

Valeurs des sondes de temperature, 37

Problèmes d'inconfort, 38

Dépannage, 38

R

Raccordement de la tension de commande externe, 27

Raccordements

Raccordement de la tension de commande externe, 27

Raccordements des tuyaux

Pompe de charge, 23

Volumes d'eau, 22

Raccordements électriques

Conguration à l'aide d'un commutateur DIP, 29

Réglage, débit de charge, 31

Réglage et purgege, 30

Réglages pompe à chaleur - Menu 7.3.2, 34, 36

Remplissage et purge du système chauage, 30

Résistance carter, 30

s

S2125 ne communique pas, 38

S2125 ne démarre pas, 38

Schéma du circuit électrique, 53

Symboles, 4

T

Température ambienteasse,39

Température ambiente elevée, 39

Température basse de l'eau chaude ou pas d'eau chaude, 38

Transport, 7

V

Valeurs des sondes de temperature, 37

Vidange de la pompe à chaleur, 37

Z

Zone d'installation, 9

Contact

DENMARKCZECH REPUBLICAUSTRIA

Rue du Pou du Ciel, 01600 ReyrieuxTel: [phone]

Tél: [phone]

[e-mail]

nibe.fr

[e-mail]

nibe.de

Pour les pays non mentionnés dans cette liste, veuillez contacter NIBE Suède ou vous rendre sur nibe.eu pour plus d'informations.

NIBE Energy Systems

Hannabadsvagen 5

Box 14

SE-285 21 Markaryd

[e-mail]

nibe.eu

Ce document est publié par NIBE Energy Systems. L'ensemble des illustrations, des faits représentés et des données de produits s'appuient sur les informations disponibles au moment de l'approbation de la publication.

NIBE Energy Systems ne peut etre tenu responsable des eventuelles erreurs factuelles ou d'in pression pouvant apparaitre dans ce document.

631666
