MODE D'EMPLOI VPB S300 Nibe

Ballon d'eau chaude Ballon à accumulation NIBE VPB S/ VPBS S

4Informations relatives à la sécurité

4Généralités

5Numéro de série

5Récupération

5Produits compatibles

6Contrôle de l'installation

72 Pour l'utilisateur

7Entretien

93 Pour l'installateur

9Livraison et manipulation

11Conception du ballon d'eau chaude

13Installation des tuyaux

16Installation électrique

18Mise en service et réglage

194 Données techniques

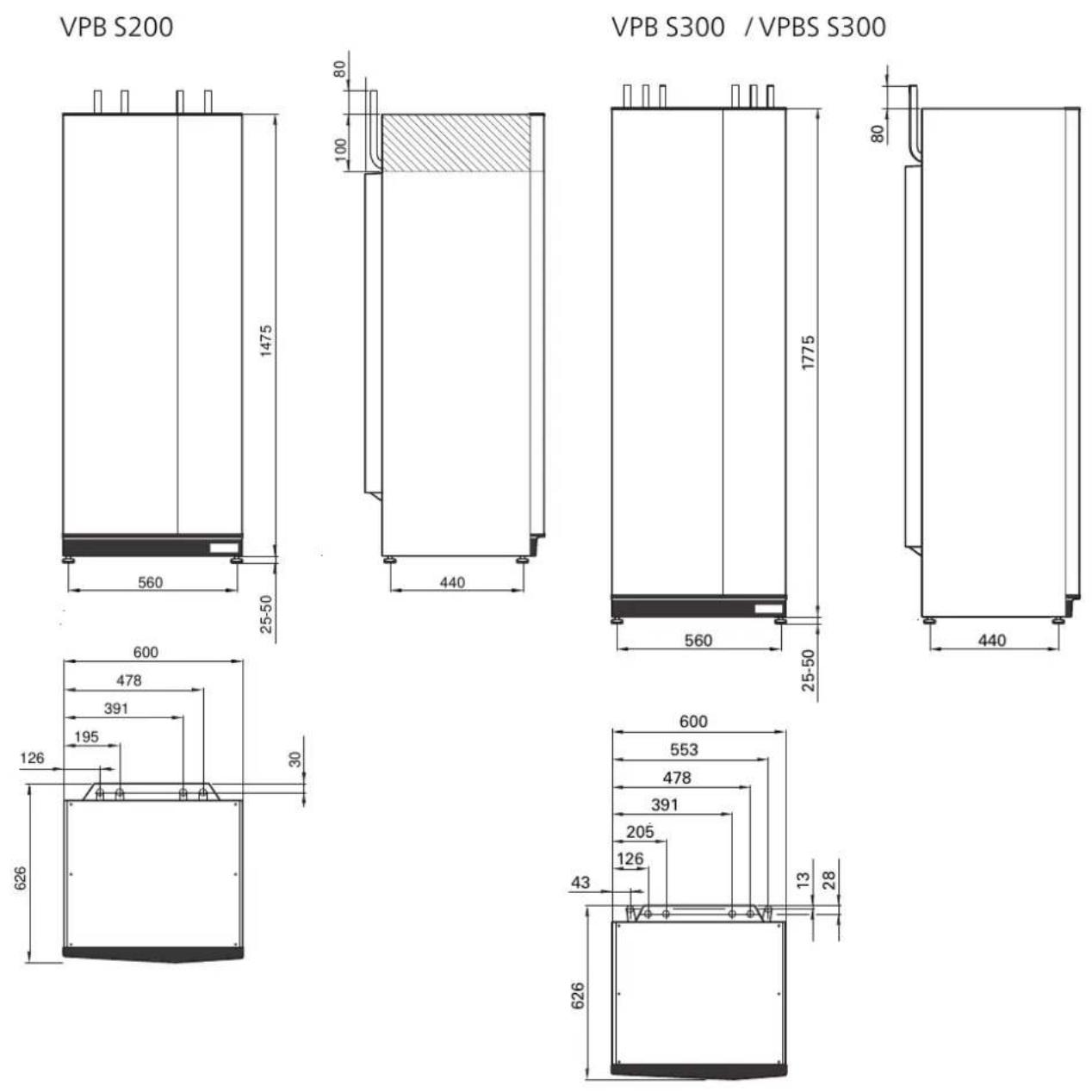

19Dimensions

20Caractéristiques techniques

21Étiquetage énergétique

23Contact

1 Informations importantes

Informations relatives à la sécurité

Les vannes de sécurité doivent être régulièrement activées pour évacuer les saletés et pour s'assurer qu'elles ne sont pas obs-truées.

Le présent manuel décrit l'installation et les procédures SYMBOLES

d'entretien effectuées par des spécialistes.

Le client doit conserver le manuel.

REMARQUE!

des enfa- Ce symbole indique un danger pour l'utilisateur ou l'appareil. des perso-

Cet appareil peut être utilisé par des nts à partir de 8 ans ainsi que des

nnes à capacités physiques, sensorielles et mentales réduites, ou sans expérie

ni connaissance de l'appareil, à condition qu'ils soient sous la supervision d'un tiers

ou qu'ils aient eu une explication concerna nt l'utilisation sécurisée de l'appareil et

qu'ils comprennent les risques encourés MARQUAGE

Les enfants ne doivent pas jouer avec

l'appareil. Le nettoyage et la maintenance ou les

de l'appareil ne peut être effectué par de enfants sans surveillance.

Ce document est le manuel d'origine. Il m

peut pas être traduit sans l'approbation de NIBE.

Tous droits réservés pour les modifications de design et techniques. VPB

©NIBE 2021.

ATTENTION!

Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation, de l'entretien ou de la maintenance.

N°MARQUAGE

Explication des symboles pouvant gurer sur l'étiquette ou les étiquettes du produit

par des CE Le

Le marquage CE est obligatoire pour la plupar des produits vendus dans l'UE, quel que soit jour lieu de fabrication.

Généralités

VPB S/ VPBS S est conçu et fabriqué conformément aux règles de 1lant de garantir une utilisation en toute sécurité.

^1 Directive, Équipements sous pression 2014/68/EU Article 4 para-

De l'eau peut s'écouler du tuyau de trop-plein de la soupape de sécurité. Le tuyau de trop-plein doit être acheminé vers un système d'évacuation adapté et incliné sur toute la longueur a n d'empêcher la formation de poches d'eau. Il doit en outre être résistant au gel. La taille du tuyau de trop-plein doit au moins être identique à celle de la soupape de sécurité. Le tuyau de trop-plein doit être visible et sa sortie doit être ouverte et éloignée de tout composant électrique.

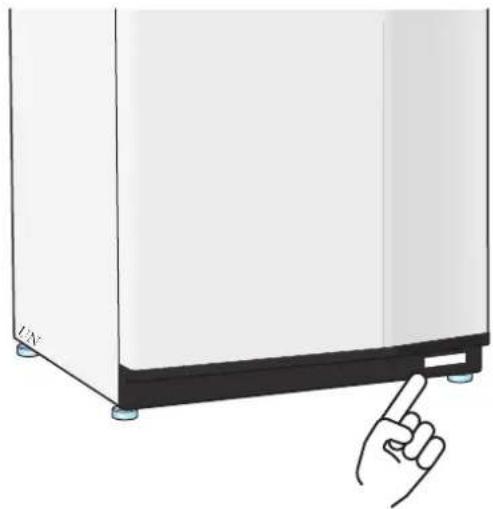

Numéro de série Produits compatibles

Le numéro de série gure en bas à droite de la couver- / VPBS S300 ture.

Pour les pompes à chaleur géothermiques, cette recommandation s'applique pour une température maximale l'eau glycolée de 10 °C une température maximale de 53 °C dans le ballon tampon.

ATTENTION!

VPBS S300 n'est pas disponible sur tous les marchés.

ATTENTION!

Le numéro de série du produit (14 chiffres) requis pour l'entretien et l'assistance.

ATTENTION!

Les installations équipées d'une pompe à chaleur air/eau requièrent également un module de commande.

Récupération

Laissez le soin à l'installateur de récupérer

l'emballage du produit ou déposez-le en déchetterie.

Ne jetez pas les produits usagés avec les or-

dures ménagères. Ils doivent être jetés en dé-

chetterie ou dans un point de collecte proposant ce type de service.

Une mise au rebut inappropriée du produit expose l'utilisateur à des sanctions administratives dé nies par la législation en cours.

Contrôle de l'installation

Les réglementations en vigueur exigent que l'installation de chauffage soit contrôlée avant sa mise « Cette inspection doit être réalisée par une personne qualiée.

		RemarquesDescription	ture	DateSigna
Pompe à chaleur (page 13)
	Vannes d'arrêt
Eau chaude (page 13)
	Vannes d'arrêt
	Mitigeur thermostatique
Eau froide (page 13)
	Vannes d'arrêt
	Clapet anti-retour
	Soupape de sécurité
Électricité (page 16)
	Capteurs
	Anode électrique (VPB S/ VPBS S émail uniquement)

2 Pour l'utilisateur

Entretien

VANNE DE SÉCURITÉ (NON FOURNIE)

La vanne de sécurité se trouve sur le tuyau froide) qui alimente le VPB S/ VPBS S.

La soupape de sécurité du ballon d'eau chaud parfois un peu d'eau après utilisation de l'eau. En effet, l'eau froide qui entre dans le ballon

chaude pour remplacer l'eau chaude se dilate visqu est chauffée, faisant ainsi augmenter la pression et provoquant l'ouverture de la soupape de sécurité.

Le fonctionnement de la soupape de sécurité véri é régulièrement. Procédez aux véri cations ntes :

1. Ouvrez la vanne.

2. Véri ez que l'eau s'écoule.

3. Refermez la soupape.

REMARQUE!

En cas de défaillance de ce chauffe-eau sous pression (par exemple, un écoulement d'eau chaude depuis le tuyau de trop-plein), éteignez la pompe à chaleur et contactez votre installateur.

REMARQUE!

Ne retirez/réglez aucun composant de ce chauffe-eau sous pression. Contactez votre installateur.

ASTUCE

La vanne de sécurité n'est pas fournie VPB S/ VPBS S. Contactez votre instal cas de doute concernant la procédure cation.

VIDAGE

Préparateur ECS

La vidange s'effectue via le siphon (via le le branchement d'eau froide (XL3).

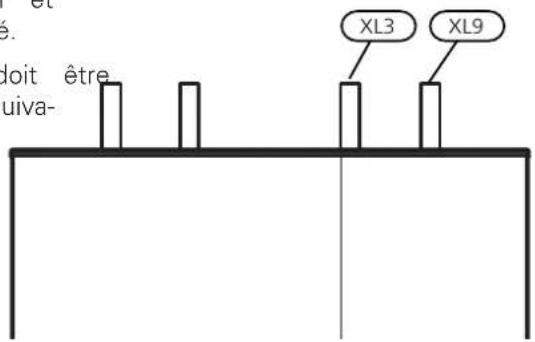

Serpentin

La vidange s'effectue via le siphon (via le exible) d le branchement d'eau froide, avec un retour vers la mpe à chaleur (XL9).

Serpentin ^eau solaire

La vidange s'effectue via le siphon (via le exible) de libère le branchement d'eau froide, avec un retour vers le chaude tème de chauffage solaire (XL14).

VRR'elle S200 / VPB S300

XL3 XL9 doit être uiva-

VPBS S300

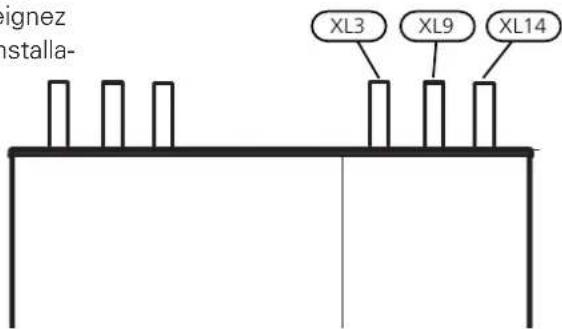

ignez stalla- XL3 XL9 XL14

ENTRETIEN

avec Si un entretien est nécessaire, veuillez vous renseigne teur en sur les mesures appropriées auprès de votre installateur e vé-

ATTENTION!

Le numéro de série du produit (14 chiffres) es requis pour l'entretien et l'assistance.

ex l'entretions ne doit être effectué que par des personr possédant l'expertise nécessaire.

Lors du remplacement de composants de

VPB S/ VPBS S, seules des pièces de rechange provenant de NIBE peuvent être utilisées.

3 Pour l'installateur

Livraison et manipulation

COMPOSANTS FOURNIS

VPB S/ VPBS S Émail

TRANSPORT

La VPB S/ VPBS S doit être transportée et stockée verticalement dans un endroit sec. Toutefois, la VPB S/ VPBS S peut être délicatement posée sur le dos lorsqu'elle est déplacée dans un bâtiment.

NIREE

MONTAGE

Le préparateur ECS est conçu pour être installé en position verticale uniquement.

Le ballon d'eau chaude doit être installé dans une zone dont la température est d'au moins 10 °C (zone non exposée au gel) et être équipé d'un siphon de sol.

Placez VPB S/ VPBS S sur une surface solide pouvant supporter son poids, de préférence sur un sol ou des fondations en béton. Utilisez les pieds réglables du produit pour l'installer horizontalement et de manière stable.

20-55 mm

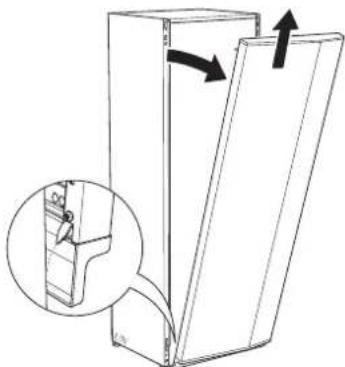

DÉPOSE DES CACHES

Cache avant

1. Détachez le cache avant au niveau de la zone supérieure et retirez-le.
2. Soulevez le cache avant.

Panneaux latéraux

1. Retirez les vis des bords supérieur et inférieur.
2. Tournez légèrement le cache vers l'extérieur.
3. Déplacez la trappe vers l'arrière, puis légèrement sur le côté.
4. Tirez le cache d'un côté.
5. Tirez la trappe vers l'avant.

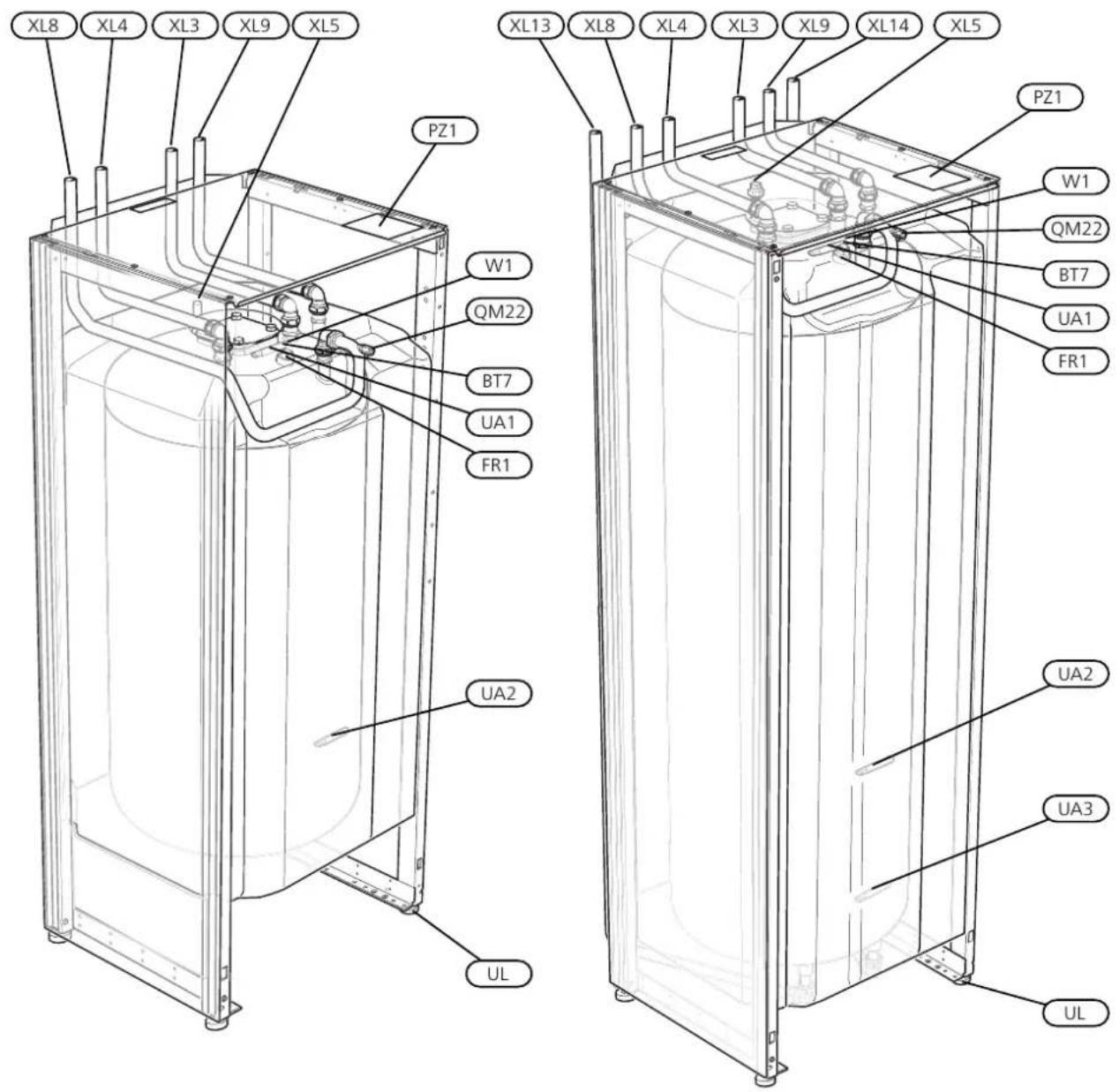

Conception du ballon d'eau chaude

VPB S200

XL8 XL4 XL3 XL9 XL5 PZ1 XL13 XL8 XL4 XL3 XL9 XL14 XL5 W1 QM22 BT7 UA1 FR1 UA2 UL PZ1 W1 QM22 BT7 UA1 FR1 UA2 UA3 UL

VPB S300 / VPBS S300
La figure illustre le système VPBS S300

EXPLICATION

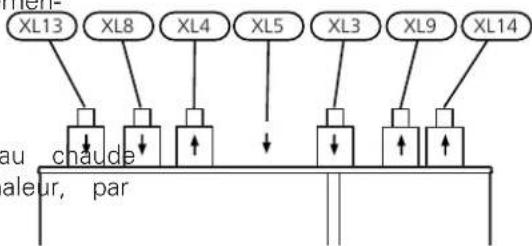

Raccord d'eau froideXL3

Raccord d'eau chaudeXL4

Raccordement, circulation de l'eau chaude (ne s'applique pas à VPB S/ VPBS S cuivre)XL5

XL8 Raccordement, circuit de départ (depuis la pompe ^1 ) à chaleur

XL9 Raccordement, circuit de retour (vers la pompe ^1 ) à chaleur

XL13 Raccordement chauffage solaire, circuit de départ (depuis le système de chauffage solaire) (VPBS S quement)

XL14 Raccordement chauffage solaire, circuit de retour (vers le système de chauffage solaire) (VPBS S30 ment)

1 ou autre source de chaleur

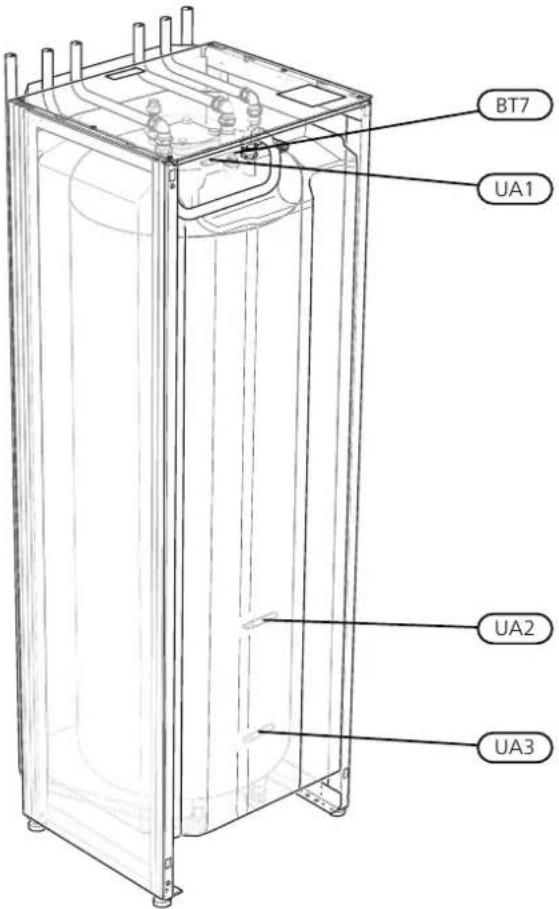

Composants hydrauliques

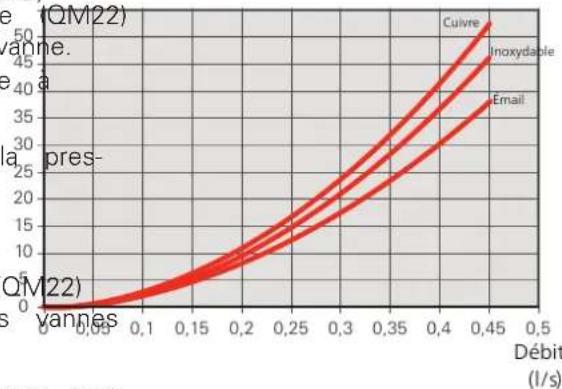

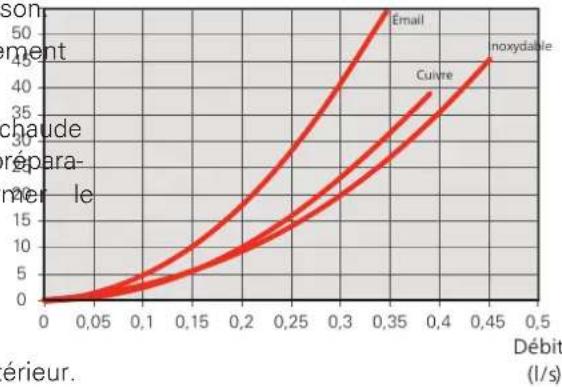

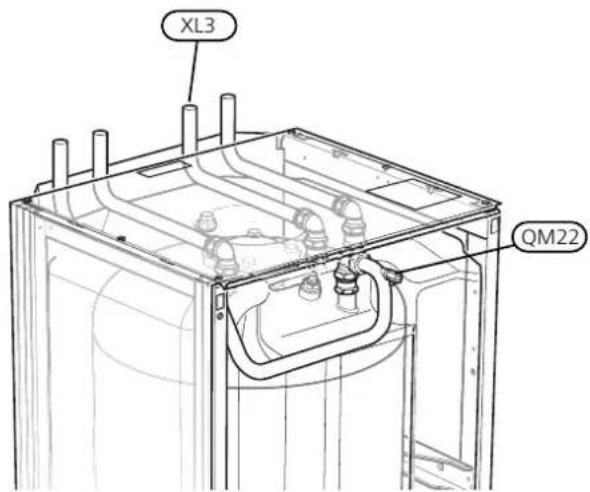

Purge, serpentinQM22

Tube immergé pour sonde d'af chage eau chaude (BT7)UA1

Tube immergé pour sonde de régulation eau chaude (BT6)UA2

Tube immergé pour sonde de régulation d'une source de chaleur externe (BT54)UA3

Capteurs

Af chage sonde d'eau chaudeBT7

Composants électriques

Anode pour courant continu (VPB S/ VPBS S émail uniquement)FR1

Câble vers l'anode pour courant continu (VPB S/ VPBS S émail uniquement)W1

Divers

Plaque signalétiquePZ1

Pieds réglablesUL

Désignations conformes à la norme EN 81346-2.

Installation des tuyaux

GÉNÉRALITÉS

REMARQUE!

L'installation hydraulique doit être effectuée conformément aux normes et directives en vigueur.

Une douille d'entrée de conducteur interne doit être stallée en cas d'utilisation d'un exible en plastique en cuivre recuit.

De l'eau peut s'écouler du tuyau de trop-plein de la

soupape de sécurité. Le tuyau de trop-plein doit être acheminé vers un système d'évacuation adapté et incli-

né sur toute la longueur a n d'empêcher la formation

de poches d'eau. Il doit en outre être résistant au gel

La taille du tuyau de trop-plein doit au moins être

tique à celle de la soupape de sécurité. Le tuyau

plein doit être visible et sa sortie doit être ouverte

éloignée de tout composant électrique.

ATTENTION!

S'assurer que l'eau de remplissage est propre.

En cas d'utilisation d'un puits privé, il peRBSetreS300

nécessaire d'ajouter un filtre à eau supplémen-

taire.

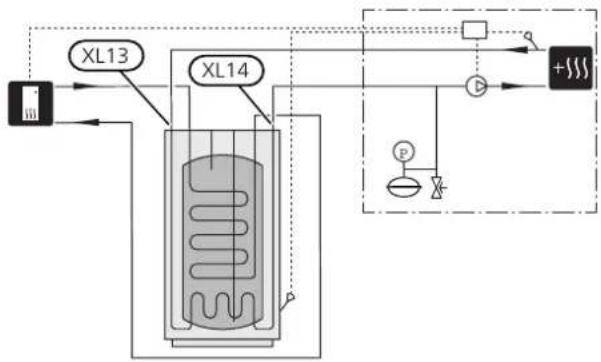

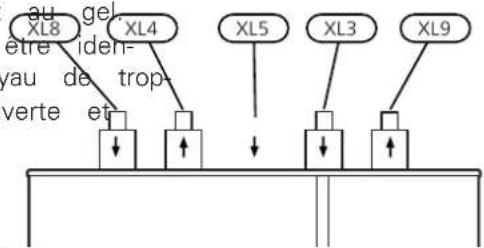

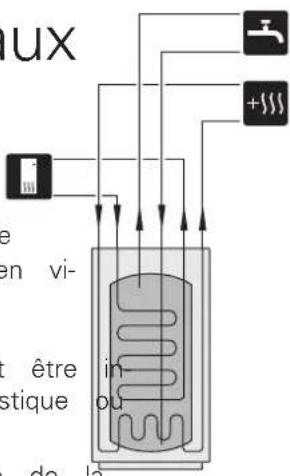

SCHÉMA DE SYSTÈME

VPB S/ VPBS S est une série de ballons d'eau qui peuvent être raccordés à une pompe à chale exemple.

VPB S/ VPBS S se compose d'un ballon d'eau chaude

doté d'une protection anticorrosion interne en c en acier inoxydable ou en émail, ainsi que d'u

Le serpentin chauffe l'eau sanitaire, ce qui lui d'excellentes propriétés de charge d'eau chaude

VPBS S300 dispose d'un serpentin supplémentaire est utilisé pour une source de chaleur externe mple des panneaux solaires thermiques ou un avec une chaudière.

aux en vi- : être istique de la

RBSetreS300

Racordement
n serpentin.		22mmXL3 Eau
confère		22mmXL4 Eau
(ne s'applique pas à VPB S/ VPBS S cuivre)		15mmXL5 Circ
XLP Branèchement raccord, circuit de départ Poêle	mm	22
vers PAC ∅		22mmXL9 Brar
part ∅		22mmXL13 Racc
tour ∅		22mmXL14 Ra

LÉGENDE DES SYMBOLES

Symbole	Signi cation
	Boîtier
	Vanne d'arrêt
	Clapet anti-retour
	Mitigeur thermostatique
	Pompe de circulation
	Vase d'expansion
	Vanne à sphère avec ltre
	Manomètre
	Soupape de sécurité
	Sonde de température
	Vanne 3 voies directionnelle/dérivation ma
	Système de radiateur
	Eau chaude sanitaire
	Supplément
	Circulation de l'eau chaude

RACCORDEMENT DE L'EAU FROIDE ET DE L'EAU CHAUDE

Les réglages de l'eau chaude s'effectuent dans le sy tème de menus du produit compatible.

Procédez comme suit pour l'installation :

• sonde de régulation eau chaude (BT6) (placée au m du ballon d'eau chaude)
• prise d'air (FL6) (les prises d'air s'appliquent unique ment au modèle cuivre)
• vanne d'arrêt
• clapet anti-retour
• soupape de sécurité

La vanne de sécurité doit présenter une pression d'ouverture maximum de 1,0 MPA (10,0 bar) et doit être installée sur la conduite d'arrivée d'eau domestique comme indiqué sur le schéma.

- vanne mélangeuse

Un robinet mélangeur doit également être installé si le réglage d'usine pour l'eau chaude est modi é. L réglementations nationales doivent être respectées.

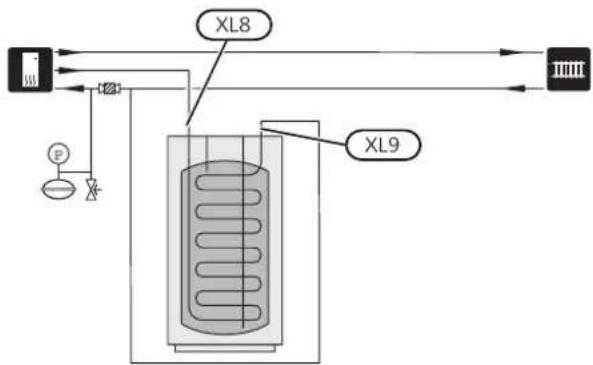

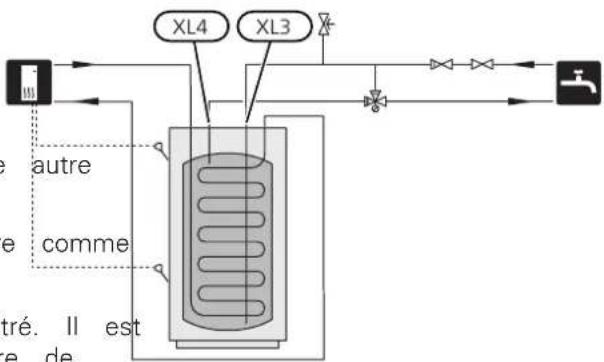

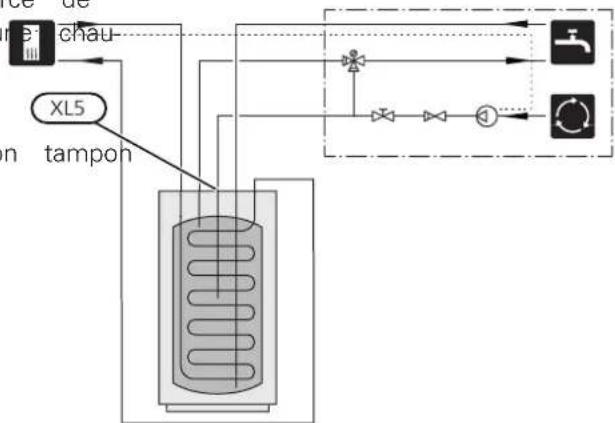

VERS LA POMPE À CHALEUR

Vous pouvez raccorder VPB S/ VPBS S à une source de chaleur, par exemple NIBE S1155.

- Installez le vase d'expansion et le manomètre illustré.

- Installez la soupape de sécurité comme illustré. Il est recommandé d'appliquer une pression d'ouverture de 0,25 MPa (2,5 bar). Pour plus d'informations sur la pression d'ouverture maximale, voir les caractéristiques techniques.

- Installez le vase d'expansion et le manomètre comme illustré. - Installez la soupape de sécurité comme illustré. Il est recommandé d'appliquer une pression d'ouverture de 0,25 MPa (2,5 bar). Pour plus d'informations sur la pression d'ouverture maximale, voir les caractéristiques techniques.

INSTALLATION ALTERNATIVE

REMARQUE!

Ce schéma est un schéma de base. lations réelles doivent être planifiées comment aux normes en vigueur.

Raccordement de circulation de l'eau chaude (VVC)

VPB S/ VPBS S acier inoxydable et émail disposent c Lesoninestien permettant la circulation de l'eau chaude, à foraqéelle le retour d'ECS est raccordé (XL5).

Circulation de l'eau chaude

Certaines options d'installation de VPB S/ VPBS présentées ici.

De plus amples d'informations sont disponibles nibe.eu/ODM et dans les instructions d'assembla respectives des sources de chaleur utilisées.

Une pompe de circulation peut être commandée par une pompe à chaleur géothermique ou sur air extrait, un module intérieur ou un module de commande pour la circulation de l'eau chaude. La température de l'eau doit empêcher le développement des bactéries et prévenir les risques de brûlure et les normes nationales doivent être respectées.

Vers la source de chaleur externe

Vous pouvez raccorder VPBS S300 à une source de

chaleur externe, par exemple un poêle avec dière ou une installation solaire thermique.

Procédez comme suit pour l'installation :

- sonde pour source de chaleur externe, ballon tampo (BT54)

- manomètre

- vase d'expansion

- soupape de sécurité

- Module AXC

- pompe de circulation

- sonde, source de chaleur externe (BT53)

Installation électrique

CAPTEURS

GÉNÉRALITÉS

L'installation électrique et le réseau électrique être conformes aux dispositions nationales.

REMARQUE!

L'installation électrique et l'entretien doivent être conduits sous la supervision d'un écien quali é. Coupez l'alimentation électrique via le disjoncteur avant d'entreprendre tous tâche d'entretien.

VPB S200 et VPB S300 peuvent être complétés par ou deux sondes d'eau chaude (une pour l'af chage e l'autre pour la régulation). La sonde d'af chage (BT7) desven installée en usine et placée dans un tube imme (UA1), tandis que la sonde de régulation eau chaude (BT6) est placée dans le tube immergé pour sonde régulation (UA2). S'il n'est possible de raccorder qu'un seule sonde, utilisez le tube immergé prévu pour la na de régulation (UA2).

lous pouvez également compléter VPBS S300 par une tende pour une source de chaleur externe (BT54). Ce ci doit être placée dans le tube immergé prévu pou source de chaleur externe (UA3).

Utilisez les capteurs fournis avec la pompe à chaleur toute autre source de chaleur). Lorsque aucun capteur de chaleur n'a été fourni, ils doivent être commandés auprès du fabricant de la source de chaleur.

La gure présente la VPBS S300.

BT7 UA1 UA2 UA3

ANODE POUR COURANT CONTINU

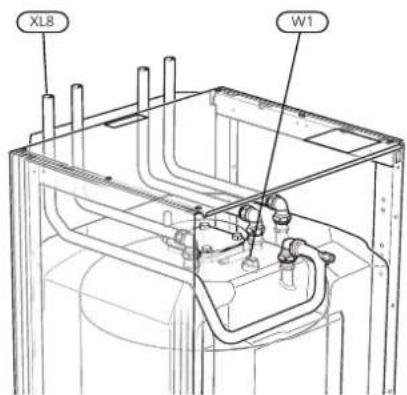

VPB S/ VPBS S Émail est équipé d'une anode pour courant continu et livré de série avec un potentiostat. Le câble anode (W1) est installé en usine dans l'anode. Il ne reste plus qu'à le brancher au potentiostat.

1. Acheminez le câble anode (W1) le long du tuyau ra-ccord, sur le circuit de départ (XL8).
2. Branchez le câble anode (W1) au potentiostat.
3. Branchez le potentiostat à une prise murale de 230 V adaptée.

REMARQUE!

Le câble situé entre le potentiostat et l'anode doit être soit rallongé soit raccourci.

La gure présente VPB S200 émail.

XL8 W1

W1

Mise en service réglage

et DÉMARRAGE ET INSPECTION

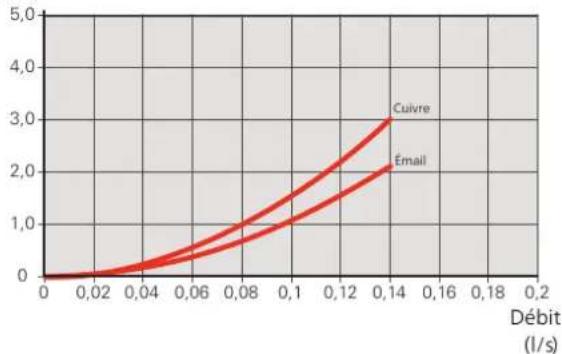

Schéma de baisse de la pression, serpentin Branchement raccord, circuit de départ (XL8) et branche ment raccord, circuit de retour (XL9).

VPB S200

REMLISSAGE ET PURGE

Remplissage du ballon d'eau chaude

1. Ouvrez un robinet d'eau chaude dans la maison
2. Remplissez le préparateur ECS via le raccordement d'eau froide (XL3).
3. Lorsque l'eau qui s'écoule du robinet d'eau cha ne contient plus d'air, cela signi e que le pré teurs ECS est plein. Vous pouvez alors referme robinet.

Remplissage et purge du serpentin

Remplissage

1. Ouvrez la vanne de remplissage xée à l'extérieur. Remplissez le serpentin du préparateur ECS ainsi que le reste du circuit de distribution avec VPR de 93
2. Ouvrez la vanne de purge (QM22).
3. Si l'eau qui s'échappe de la vanne de purge n'est pas mélangée à de l'air, refermez la va Après quelques instants, la pression commence augmenter.
4. Refermez la vanne de remplissage une fois sion appropriée obtenue.

Purge

1. Purgez le serpentin via la vanne de purge et le reste du système de chauffage via de purge adéquates.
2. Continuez à remplir et à purger jusqu'à ce que tout

l'air ait été éliminé et que la pression cor atteinte.

Chute de pression
(kPa)

Chute de pression
(kPa)

Séchémait de baisse de la pression, serpentin solaire

La gure présente la VPB S200.

XL3 QM22

Branchement, circuit de départ du système de chauffag solaire (XL13) et branchement, circuit de retour du système de chauffage solaire (XL14).

VPBS S300

Chute de pression
(kPa)

4 Données techniques

Dimensions

Caractéristiques techniques

				InoxydableÉmailCuivreVF
1				CCCClasse d'ef ca
				176178178litresVolun
				7,84,82,0litresVolume
d'eau chaude de 50 °C)				10,110,113,0kWPuiss
				8,28,38,0kWhConten
				235238230litresQuan
Durée de montée en température (10 °C à 45 °C) pour une puissance de 8 kW	heures	0,9	0,9	0,9
Durée de montée en température (10 °C à 80 °C) pour une puissance de 8 kW	heures	1,8	1,8	1,8
Température de fonctionnement max.	°C	85
Pression max., côté primaire	bar/MPa	3/0,3
Pression max., chauffe-eau	bar/MPa	10/1,0
Hauteur	mm	1500
Hauteur sous plafond requise	mm	1670
Largeur	mm	600
Profondeur	mm	626
Poids net				kg 80111101
Réf.				081 141081 140081

1 Échelle de la classe d'ef cacité énergétique du produit A+ à F.
2 La hauteur sous plafond requise sans les pieds est d'environ 1650 mm.

				InoxydableÉmailCuivreVF
1				CCCClasse d'ef ca
				282274278litresVolun
		litresVolume, 2serpentin 8,88,4
Puissance de l'échangeur (60/50 °C à une température d'eau chaude de 50 °C)	kW	14	11,9	11,5
				kWh C34107112e6 thermic
				376364362litresQuan
Durée de montée en température (10 °C à 45 °C) pour une puissance de 8 kW	heures	1,4	1,4	1,4
Durée de montée en température (10 °C à 80 °C) pour une puissance de 8 kW	heures	2,8	2,8	2,8
Température de fonctionnement max.	°C	85
Pression max., côté primaire	bar/MPa	3/0,3
Pression max., chauffe-eau	bar/MPa	10/1,0
Hauteur	mm	1800
Hauteur sous plafond requise	mm	1950
Largeur	mm	600
Profondeur	mm	626
Poids net				kg 101143130
Réf.				081 143081 144081

1 Échelle de la classe d'ef cacité énergétique du produit A+ à F.
2 La hauteur sous plafond requise sans les pieds est d'environ 1930 mm.

			ÉmailCuivreVPBS S300
1			CCCClasse d'ef cacité
			270277litresVolume
			8,42litresVolume, serpe
			4,00,8litresVolume, écha
d'eau chaude de 50 °C)			11,914kWPuissance de
Contenance thermique à 50 °C	kWh	12,4	12,4
			356354litresQuantité éq
Durée de montée en température (10 °C à 45 °C) pour une puissance de 8 kW	heures	1,4	1,4
Durée de montée en température (10 °C à 80 °C) pour une puissance de 8 kW	heures	2,7	2,7
Température de fonctionnement max.	°C	85
Pression max., côté primaire	bar/MPa	3/0,3
Pression max., chauffe-eau	bar/MPa	10/1,0
Hauteur	mm	1800
Hauteur sous plafond requise	mm	1950
Largeur	mm	600
Profondeur	mm	626
Poids net			150137kg
Réf.		081 145	081 146

1 Échelle de la classe d'ef cacité énergétique du produit A+ à F.
2 La hauteur sous plafond requise sans les pieds est d'environ 1930 mm.

Testé conformément à la norme EN 12897.

Étiquetage énergétique

		NIBEFournisseur
Modèle		VPB S200 Cu/E/R	VPB S300 Cu/E/R	VPBS S300 Cu/E
Catégorie de rendement		C	C	C
Perte de chaleur	W	66	88	95
Volume	I	178 / 178 / 176	278 / 274 / 282	277 / 270

Contact

DENMARKCZECH REPUBLICAUSTRIA

KNV Energietechnik GmbH Gahberggasse 11, 4861 Schön Tel: [phone] [e-mail] knv.at

Pour les pays non mentionnés dans cette liste, veuillez contacter NIBE Suède ou vous rendre sur nibe.eu pour plus d'informations.

NIBE Energy Systems

Hannabadsvägen 5

Box 14

SE-285 21 Markaryd

[e-mail]

nibe.eu

Ce manuel est une publication de NIBE Energy Systems. L'ensemble des illustrations, des faits présentés et des données de produits s'appuient sur les informations disponibles au moment de l'approbation de la publication. NIBE Energy Systems ne peut être tenu pour responsable des éventuelles erreurs factuelles ou d'impression pouvant apparaître dans ce manuel.
