F204012 - Pompe à chaleur Nibe - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur air/eau
Marque	Nibe
Modèle	F2040-12

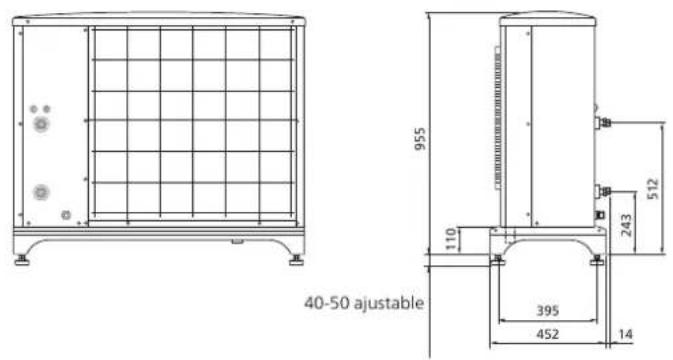

Dimensions (L x P x H)	452 x 995 x 995 mm
Poids	105 kg
Alimentation électrique	230 V monophasé, 50 Hz
Courant max	23 A
Fusible recommandé	16 A
Indice de protection	IP24
Fluide frigorigène	R410A (PRP 2088)
Charge de fluide	2,9 kg
Pression max	4,15 MPa (41,5 bars)
Plage température air extérieur	-20 °C à 43 °C

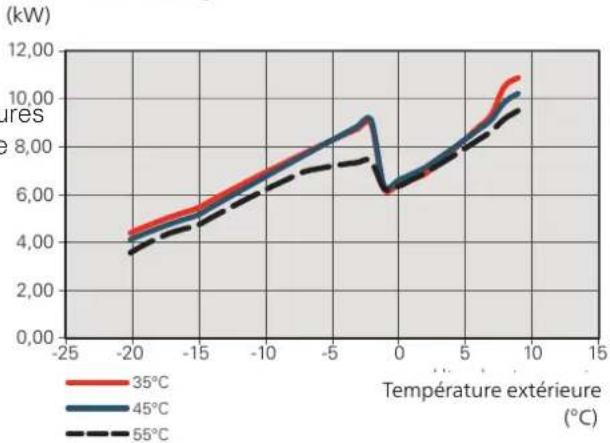

Puissance calorifique (7°C/35°C)	7,03 kW (COP 4,85)
Puissance rafraîchissement (27°C/7°C)	13,30 kW (EER 3,33)
Niveau sonore (intérieur/extérieur)	35 / 57 dB(A)
Volume d'eau min. (chauffage)	80 L
Volume d'eau min. (plancher rafraîchissant)	100 L
Débit d'air nominal	4380 m³/h
Compatibilité modules intérieurs	VVM, SMO
Fonctions principales	Chauffage, rafraîchissement, production ECS, dégivrage automatique
Sécurité	Pressostats HP/BP, protection antigel, alarmes sur module
Entretien	Purge des condensats, nettoyage filtre à particules, contrôle tuyau évacuation
Accessoires fournis	2 tuyaux flexibles avec filtre, joints
Installation	Extérieure sur base plane, distance mur min. 150 mm, évacuation condensats jusqu'à 50L/24h

FOIRE AUX QUESTIONS - F204012 Nibe

Quelles sont les dimensions et le poids du Nibe F2040-12 ?

Les dimensions sont de 452 x 995 x 995 mm (largeur x profondeur x hauteur) et le poids est de 105 kg.

Quel type de fluide frigorigène utilise la pompe à chaleur ?

La pompe utilise du R410A, un gaz fluoré avec un potentiel de réchauffement global (PRP) de 2088. La charge est de 2,9 kg.

Comment installer correctement l'unité extérieure ?

Placez l'unité sur une base plane et solide (dalle béton), à au moins 150 mm du mur, avec un espace avant d'au moins 1 m. Évitez la recirculation d'air et protégez l'évaporateur du vent. Le bac à condensats doit être équipé d'un tuyau d'évacuation (accessoire KVR 10 recommandé).

Que faire en cas d'alarme sur le module intérieur ?

Consultez le menu Informations du module intérieur (VVM/SMO) pour le message d'alarme. Les alarmes courantes incluent défaut de sonde, pression haute/basse ou erreur de communication. Suivez les instructions à l'écran ou reportez-vous à la liste des alarmes dans la notice.

Comment purger le circuit de chauffage ?

Utilisez le purgeur situé sur le flexible de départ (XL1) et éventuellement sur le circulateur. Assurez-vous que le système est correctement rempli et qu'aucune bulle d'air n'est présente. Les bruits de bulles indiquent une purge nécessaire.

Quelle est la procédure de démarrage après installation ?

Pour les modèles 6 et 8, laissez le chauffage du compresseur actif 6 à 8 heures avant de brancher le câble de communication. Ensuite, allumez le sectionneur général et démarrez via le module intérieur. Pour les modèles 12 et 16, la pompe démarre 30 minutes après la mise sous tension.

Comment évacuer les condensats ?

Le bac d'évacuation recueille l'eau (jusqu'à 50 L/24h). Raccordez un tuyau (accessible via KVR 10) vers un système d'évacuation intérieur ou un caisson en pierre. Utilisez un joint hydraulique pour éviter les remontées d'air. Les sections exposées au gel doivent être chauffées par le cordon chauffant.

Quels modules intérieurs sont compatibles ?

Les modules compatibles sont les VVM (ex. VVM 320) et SMO (SMO 20, SMO 40). Vérifiez que la version logicielle du module intérieur est au moins v8320 pour le F2040-6.

Comment activer le mode silencieux ?

Le mode silencieux se programme dans le module intérieur/régulateur. Il réduit la puissance maximale (limitation périodique). Il ne doit être utilisé que temporairement, car il réduit les performances de chauffage.

Que faire si la pompe à chaleur ne communique pas ?

Vérifiez d'abord l'adressage via les commutateurs DIP (AA23-S3). Assurez-vous que le câble de communication est correctement connecté entre le bornier AA23-X4 et le module intérieur. Contrôlez également l'alimentation générale et le fusible principal.

MODE D'EMPLOI F204012 Nibe

Pompe à chaleur air/eau

41 Informations importantes	43Remplissag
4Informations relatives à la sécurité	43Chauffage
4Symboles	44Démarrage
5Marquage	45Purge, côte
5Numéro de série	45Réglage, d
5Récupération
5Informations environnementales	467 Comm
6Contrôle de l'installation	46Menu 5.11
Modules intéérients(VVM) et modules de comma- nde (SMO) compatibles	7478 Problé
7Modules intéérients	47Dépannage
7Modules de commande	559 Liège
82 Livraison et manipulation	5910 Acces
8Transport et stockage
8Montage	6011 Donne
11Composants fournis	60Dimensions
12Dépose des caches	64Niveau de
13Retrait du panneau avant	65Caracteristique
14Retrait du panneau létal	67Zone de fai

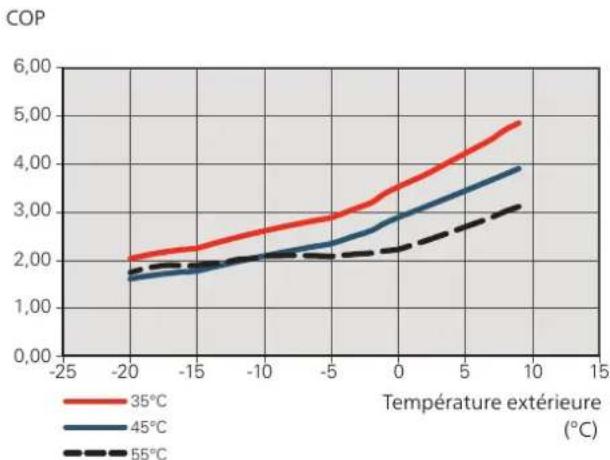

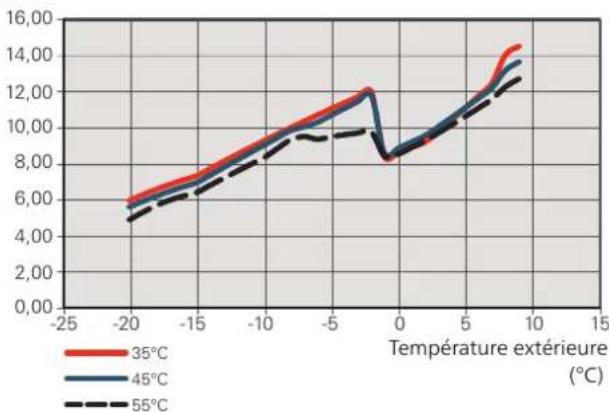

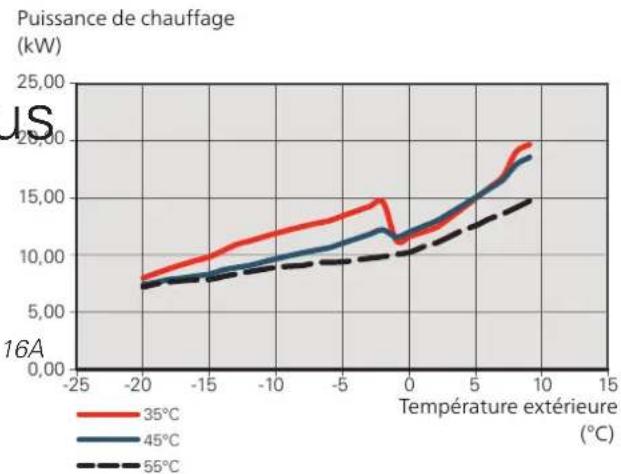

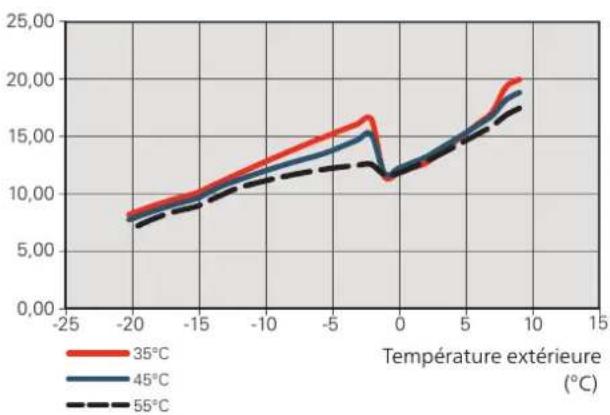

153 Conception de la pompé à chaleur	68Puissance
Pouissance avec un calibre de fusible plus faible
15Généralités que la valeur recommendée	70
23Connexion électrique	71Étiquetage
274 Raccordements hydrauliques	76Schéma du
27Généralités	84Tableau de
27Flexibles du circuit chauffage	85Index
28Débit et pression disponibles
28Raccordements hydrauliques exibles	87Contact
29Schemas hydrauliques
305 Branchements ELECTriques
30Généralités
31
33Branchements
436 Mise en service et réglage
43Préparations

1 Informations importantes

Le présent manuel décrit l'installation et les procédures d'entretien effectuées par des spécialistes.

Le client doit conserver le manuel.

Remarque!

Ce symbole indique un danger pour l'utilisateur ou l'appareil.

Attention!

Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation ou de l'entretien.

Cet appareil peut être utilisé par des enfants à partir de 8 ans ainsi que des personnes à capacités physiques, sensorielles et mentales réduites, ou sans expérience

ni reconnaissance de l'appareil, à condition qu'ils soient sous la supervision d'un tiers ou qu'ils aient eu une explication concernant l'utilisation sécurisée de l'appareil et qu'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne peuvent être effectués par des enfants sans surveillance.

Tous droits réservés pour les modifications de design et techniques.

©NIBE 2018.

Ce symbole indique des astuces pour vous permettre d'utiliser plus facilement le produit.

Informations

Le marquage CE est obligatoire pour la plupart des produits vendus dans l'UE, quel que soit leur lieu de fabrication. Cett

Environnementales

Cette unité contient un gaz à effet de serre uéré visé par l'accord de Kyoto.

IP24

Classification de l'enceinte de l'équipement électrotechnique.

L'équipement contient du R410A, un gaz à effet de serre fluoré ayant un potentiel de réchauffement de la planète (PRP) de 2088. Ne rejetez jamais le R410A dans l'atmosphère.

DANGER pour les utilisateurs et pour la machine.

Lisez le manuel d'utilisation.

Nombre de série

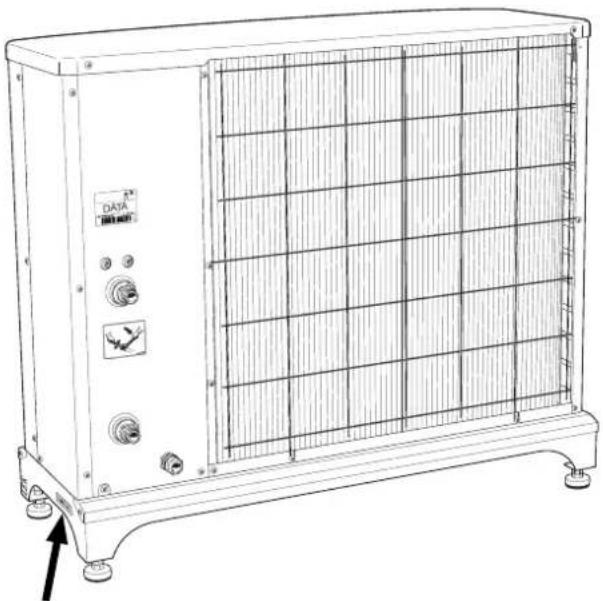

Le numéro de série de F2040 figure sur le côté du pied du produit.

Numéro de série

Attention!

Le numéro de série du produit (14 chiffres) est requis pour l'entretien et l'assistance.

Récupération

Laissez le soin à l'installateur de récupérer l'emballage du produit ou déposez-le en déchetterie.

Ne jetez pas les produits usagés avec les ordures ménagères. Ils doivent être jetés en déchet ou dans un point de collecte proposant ce type de device.

Une mise au rebut inappropriée du produit expose l'utilisateur à des sanctions administratives définies par la législation en cours.

Contrôle de l'installation

Les réglementations en vigueur requi-sent que l'installation de chauffage soit contrôlée avant sa mise en service. Cette inspection doit être conduite par une personne qualifiée. Remplir la page d'informations concernant les données d'installation dans le manuel de l'utilisateur.

				DateSignat
Chauffage (page 27)
	Circuit de chauffage nettoyé
	Purgeur d'air
	Filtre à particules
	Vanne d'arrêt et de vidange
	Débit de charge dé ni
Électricité (page 30)
	Disjoncteur général
	Disjoncteur de sécurité
	Dispositif différentiel
	Type/puissance du cordon chauffant
	Taille de fusible, cable de chauffage	(F3)
	Cable de communication connecté
	F2040 adressage (uniquement lorsque connexion en cascade)
	Branchements
	Tension de secteur
	Tension de phase
	Lors de l'installation de F2040-6, véri que la version du logicielle du module in-terieur/régulateur n'est pas antérieure àv8320.	ezez
Divers

Modules interieurs (VVM) et modules de commande (SMO) compatibles

					SMO 40SMO 20VVM
					XXXXXF2040-6
					XXXXXF2040-8
					XXXXXF2040-12
					XXXXF2040-16

Modules internes modules de commande

Ref. 069 430

Avec EMK 310

Réf. 069 084

VWM 320

VVM 320

Acier inoxydable, 1 × 230 V

Acier inoxydable, 3× 230V

Ref. 069 111

Ref. 069 113

VVM 320

VVM 320

Émail, 3 × 400 V

Acier inoxydable, 3× 400 V

Avec EMK 300

Ref. 069 109

Ref. 069 203

VVM 320

VVM 500

Cuivre, 3 × 400 V

Réf. 069 400

Ref. 069 108

Transport et stockage

F2040 doit être transportée et stockée à la verticale.

Montage

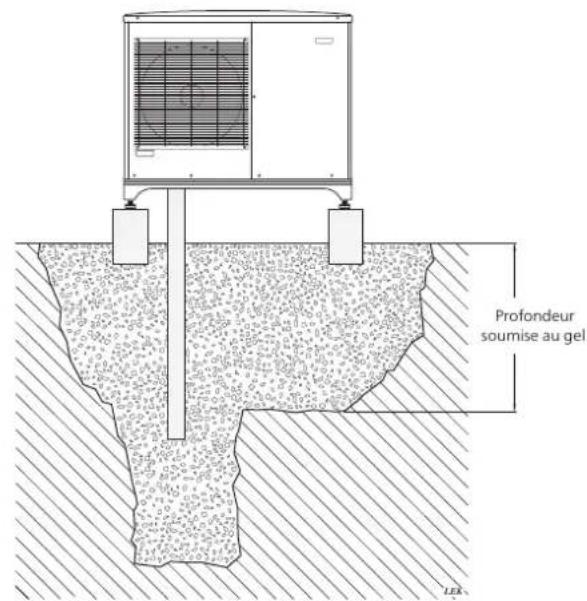

• Placer F2040 à l'extérieur sur une base plane solide, pouvant supporter son poids, de préférence sur une fondation en béton. En cas d'utilisation de dalles en béton, elles doivent reposer sur de l'asphalte ou des galets. Lous
• Les dalles ou fondations en béton doivent être placées de sorte que le bord inférieur de l'évaporateur soit au niveau de la hauteur de neige moyenne locale, mais toute fois à un minimum de 300 mm.
• La F2040 ne doit pas être placée à côté de murs sensibles, par exemple, à côté d'une chambre à coucher.
• Vérifier également que l'emplacement ne gêne pas les voisins.
• F2040 ne doit pas être placé de sorte qu'une recirculation de l'air extérieur soit possible. Cela peut entraîner une baisse du rendement et de l'efficacité.
• L'évaporateur doit être protégé de toute exposition au vent car cela affecte la fonction de dégivrage. Placez F2040 à l'abri du vent et contre l'évaporateur. Le dégivrage et la condensation produisent une quantité d'eau importante. Les condensats doivent être évacués en dehors de la pompe à chaleur (voir Saitjee 9).
• Prendre garde à ne pas érafler la pompe à chaleur lors de l'installation.

Ne pas placer la pompe F2040 directement sur la pelouse ou sur toute autre surface meuble.

S'il existe un risque de chute du toit, un toit ou une couverture de protection doit être installé pour protéger la pompe à chaleur, les tuyaux et le câblage.

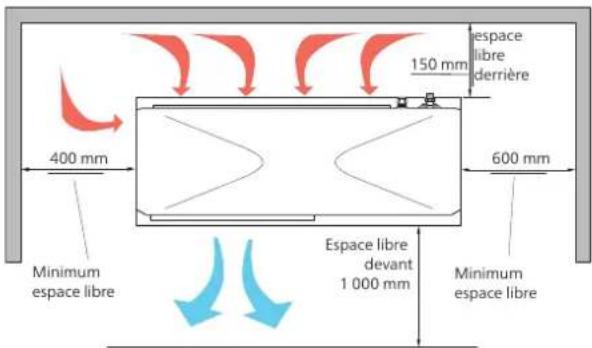

ZONE d'installation

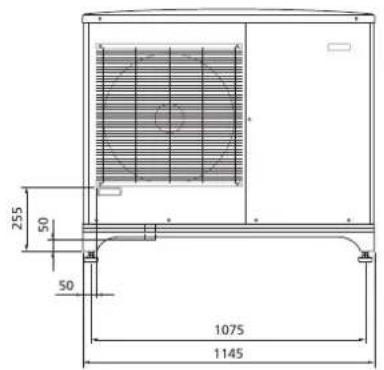

La distance entre F2040 et le mur de l'habitation est d'au moins 150 mm. L'espace à l'avant doit être d'au moins un mètre.

BAC d'évacuation des condensats

deitbac d'eau de condensation est utilisé pour recueillir et évacuer la majeure partie de l'eau de condensation de la pompe à chaleur.

Remarque!

Il est important pour le fonctionnement de la pompe à chaleur que les condensats soient évacués et que le système de vidange pour l’évacuation des condensats ne soit pas positionné de sorte à endommager l'habitation.

Le tuyau d'évacuation de la condensation doit être contrôlé régulièrement, notamment à l'automne, et nettoyé si nécessaire.

Remarque!

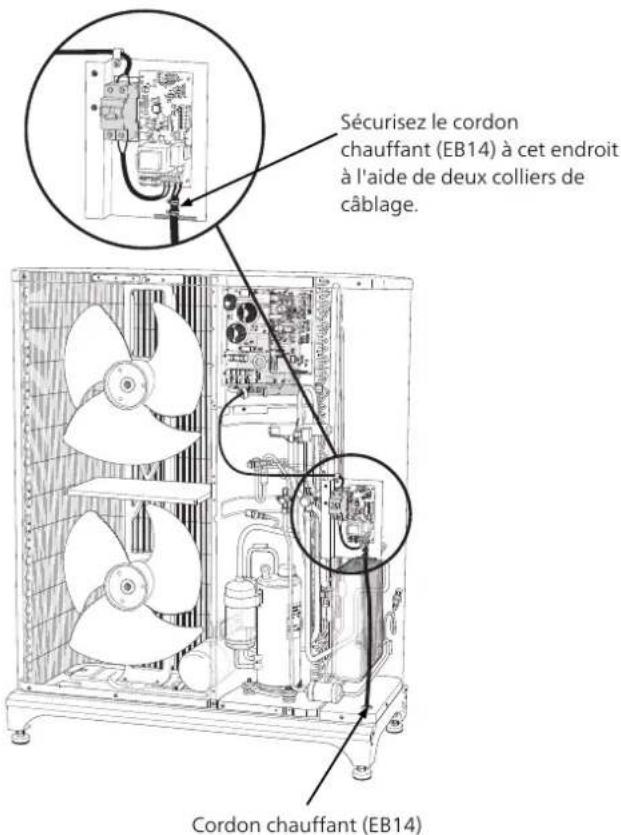

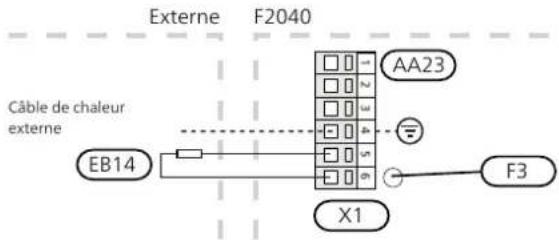

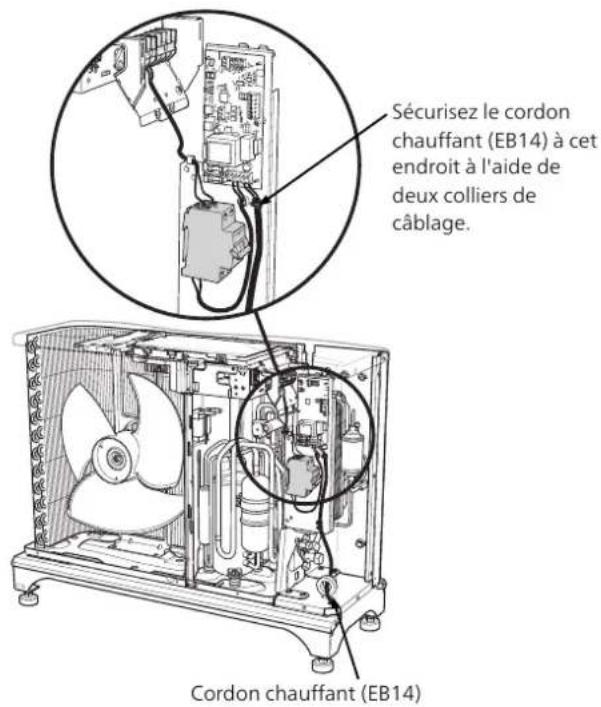

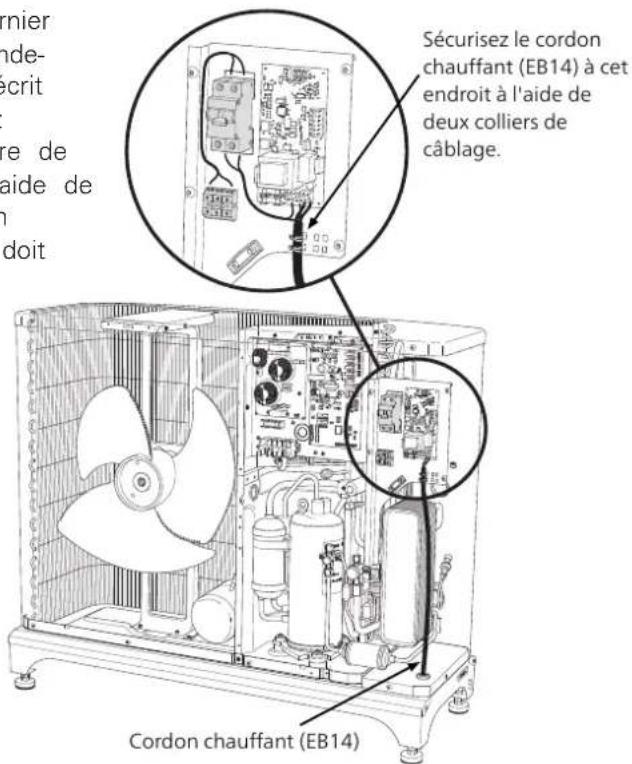

Le tuyau équipé d'un cordon chauffant pour vidanger le bac d'évacuation des condensats n'est pas inclus.

Pour garantir cette fonction, l'accessoire KVR 10 doit être utilisé.

Remarque!

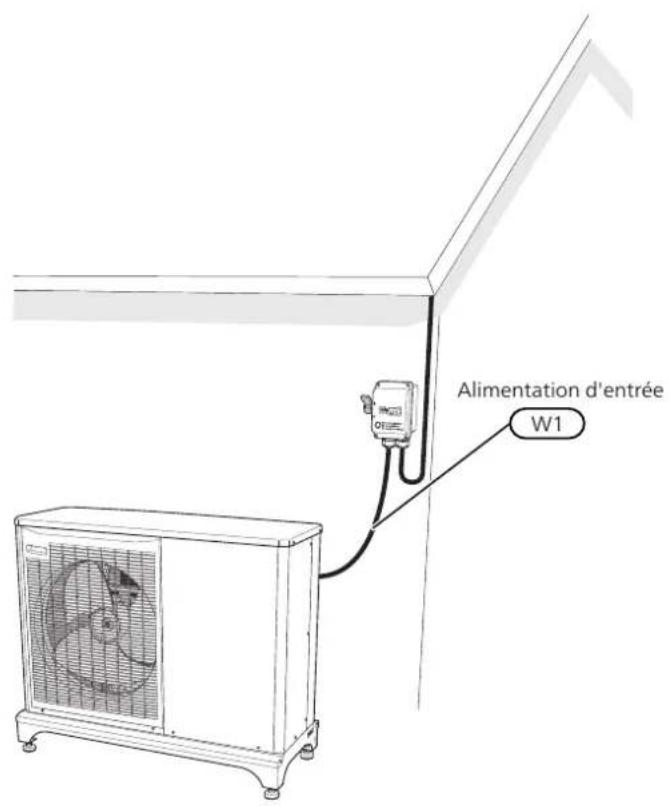

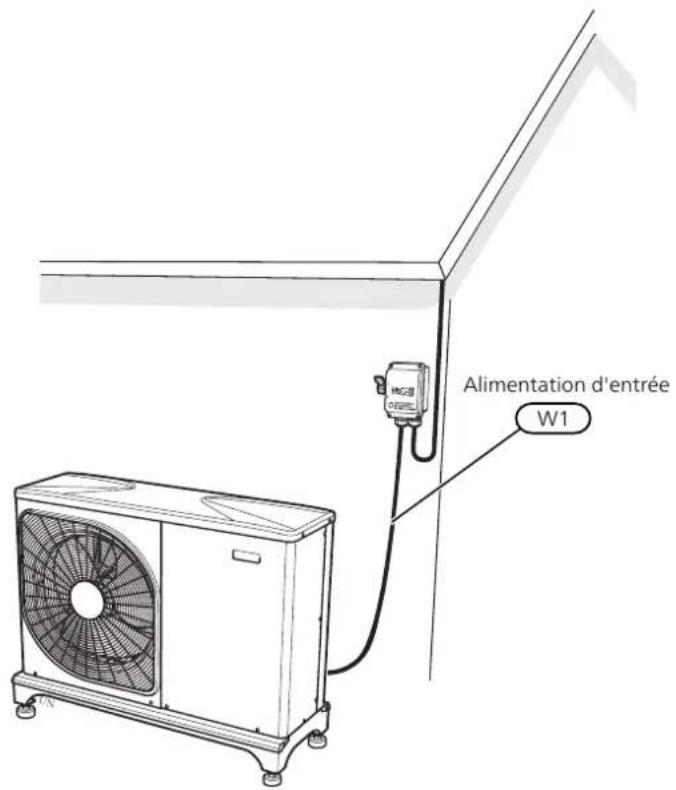

L'installation électrique et le câblage doivent être effectués sous la supervision d'un électricien qualifié.

• L'eau de condensation (jusqu'à 50 litres/24 h) collectée dans le bac doit être acheminée par un tuyau vers un système de vidange approprié; il est recommandé d'utiliser l'étirement extérieur le plus court possible.
• La section du tuyau pouvant être affectée par le gel doit être chauffée par le cordon chauffant pour empêcher tout risque de gel.
• Acheminer le tuyau vers le bas depuis F2040.
• La sortie du tuyau d'évacuation des condensats doit se couvrir à une profondeur non soumise au gel ou à l'intérieur (sous réserve des réglementations et règlements locaux).
• Utiliser un siphon pour les installations où de l'air est susceptible de circuler dans le tuyau d'évacuation des condensats.
• Le fond du bac d'eau de condensation doit être correctement isolé.

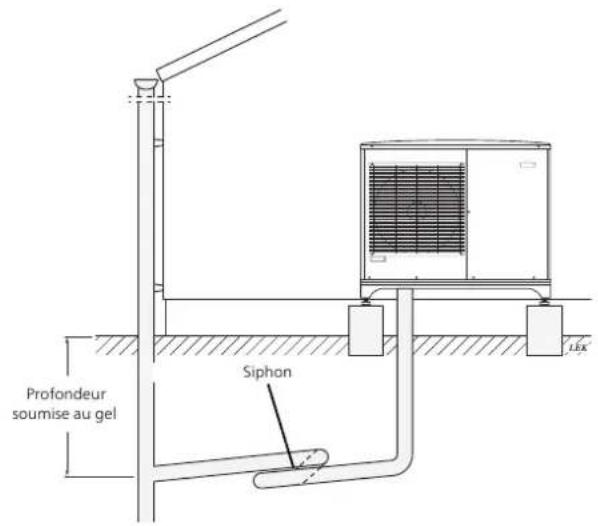

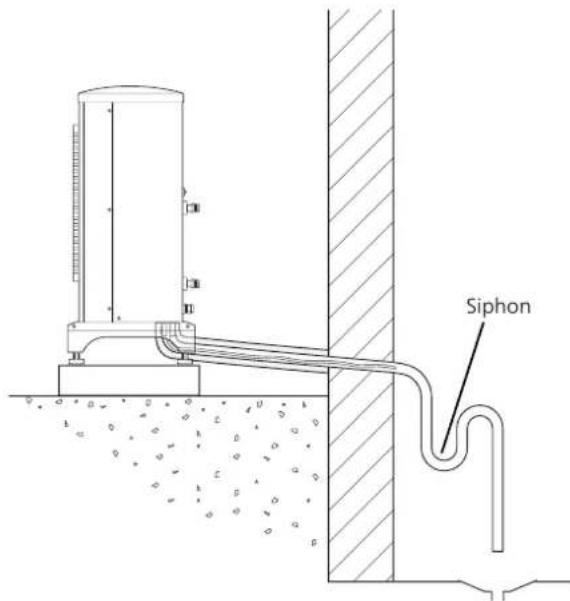

Alternative recommandée pour l'évacuation Système d'évacuation interieur l'eau de condensation Caisson en pierre

Les condensats sont dirigés vers un système d'évacuation intérieur (sous réserve des réglementations locales).

Si l'habitation est équipée d'une cave, le caisson empierre doit être positionné de sorte que l'évacuation des tuyaux d'évacuation des condensats n'afecte pas l'habitation. Le caisson empie un joint hydraulique pour empêcher la circulation de ré peut également être positionné directement sous dans le tuyau.

pompe à chaleur.

La sortie du tuyau d'évacuation des condensats doit être à une profondeur non soumise au gel.

Évacuation des condensats

La sortie du tuyau d'évacuation des condensats doit se couvrir à une profondeur non soumise au gel.

Acheminer le tuyau vers le bas depuis F2040.

Le tuyau d'évacuation des condensats doit être équipé d'un joint hydraulique pour empêcher la circulation de l'air dans le tuyau.

Attention!

Si aucune des alternatives recommandées n'est utilisée, la bonne évacuation des condensats doit être assurée.

Composants fournis

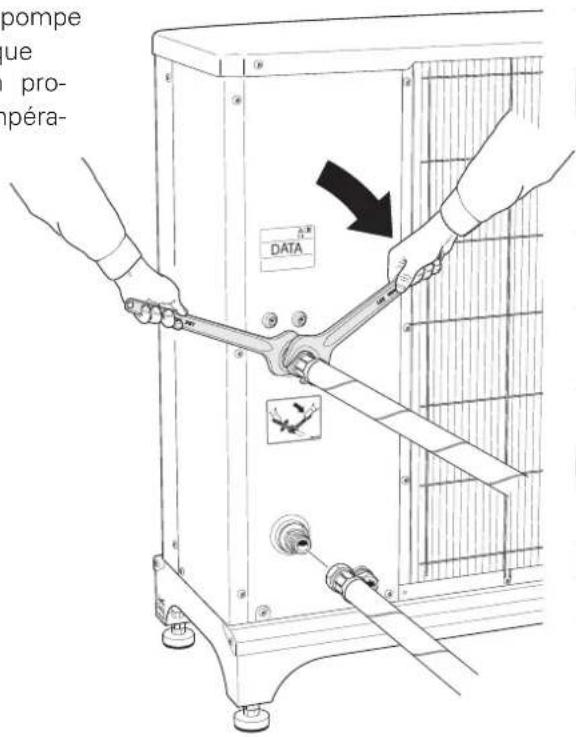

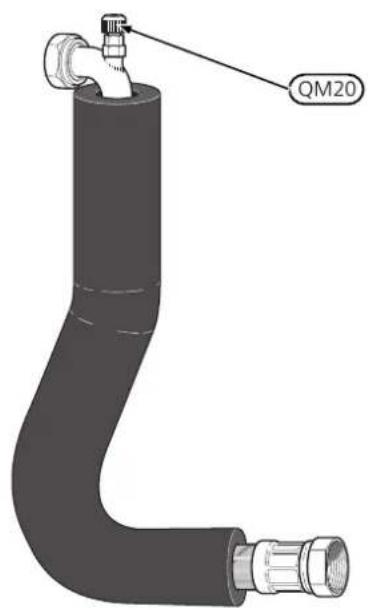

2 tuyaux exibles (DN25, G1/2) avec ltre avec 4 joints. (G1").

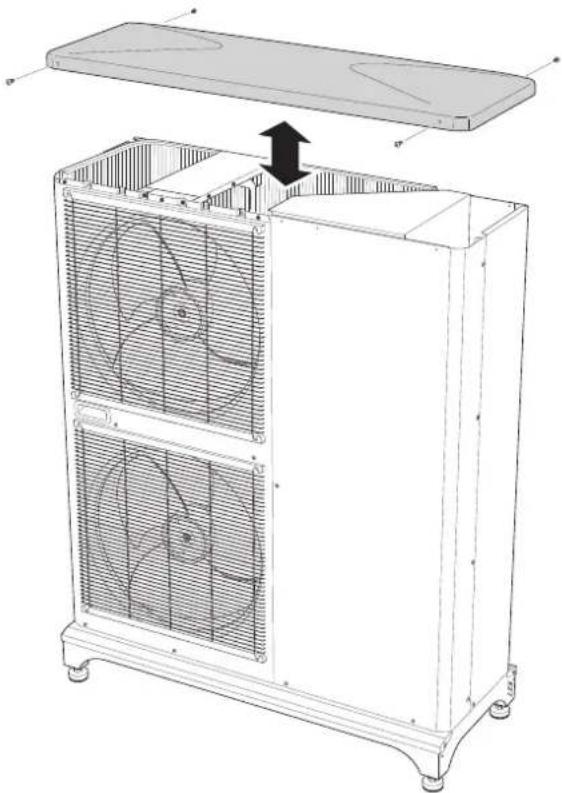

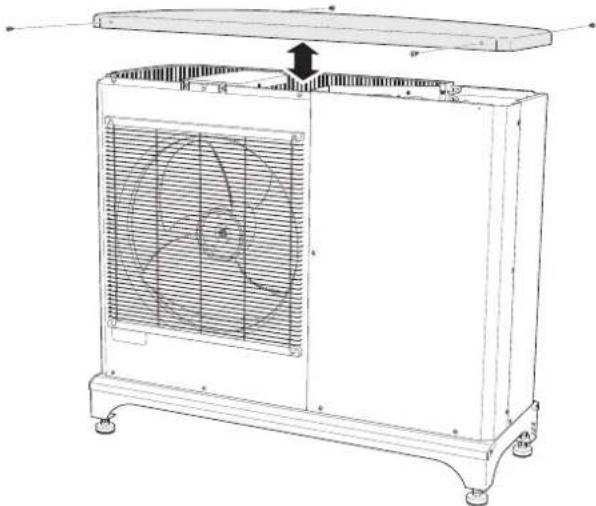

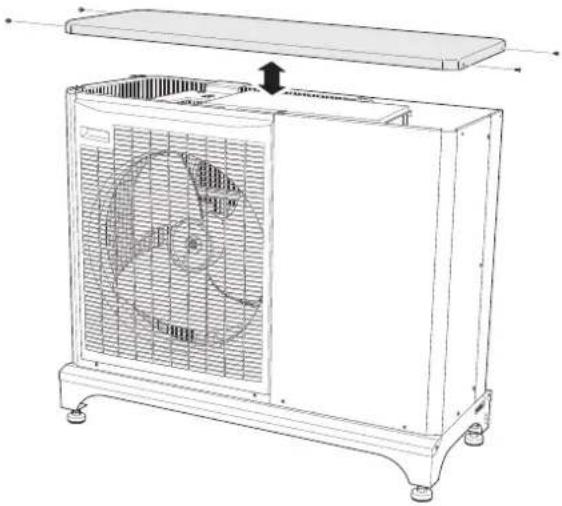

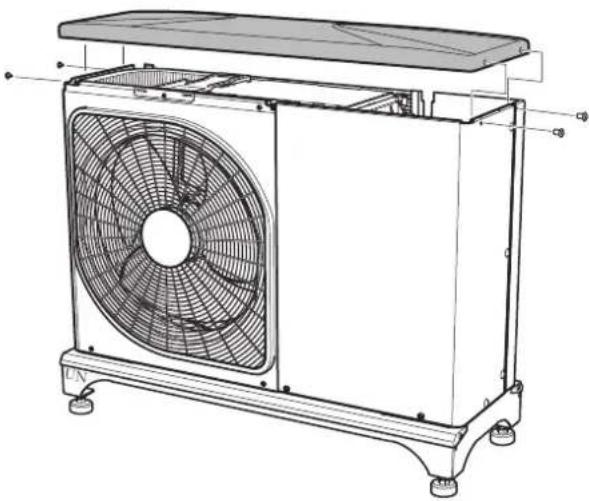

Dépose des caches

F2040-6

F2040-8

F2040-12

F2040-16

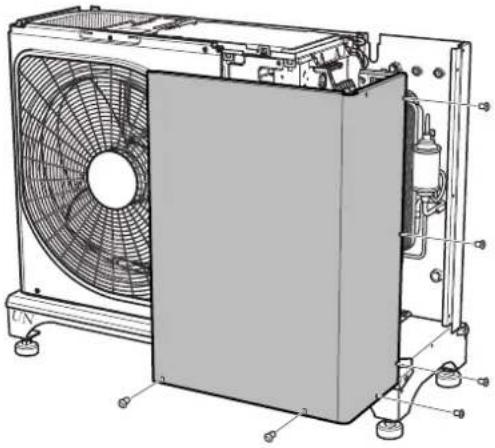

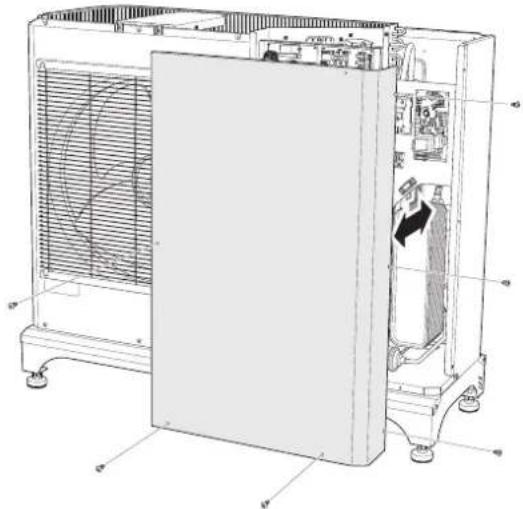

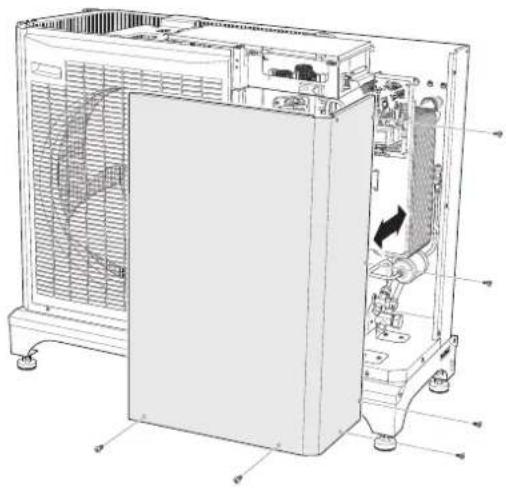

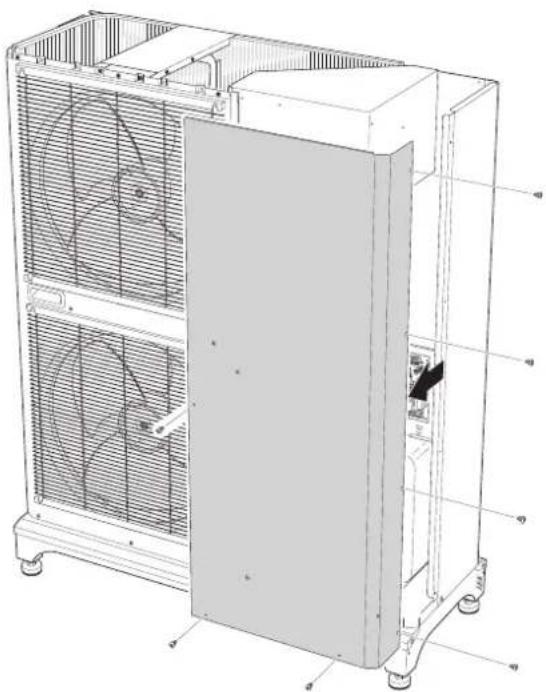

Retrait du panneau avant

F2040-6

F2040-8

F2040-12

F2040-16

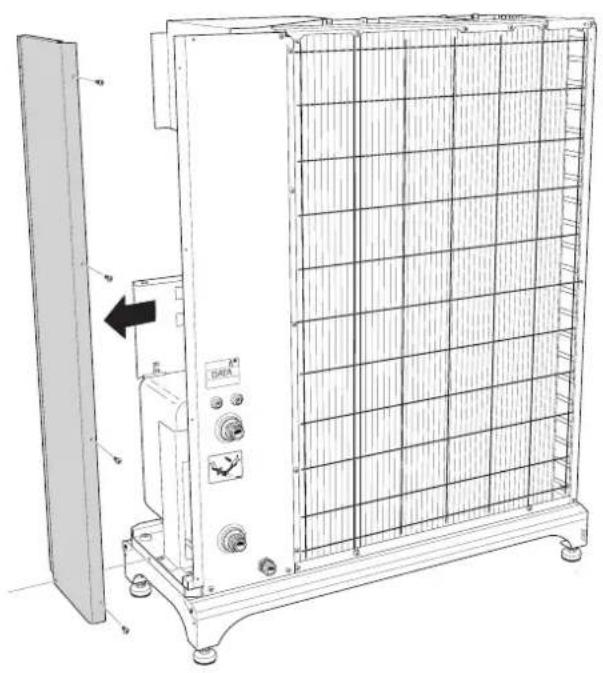

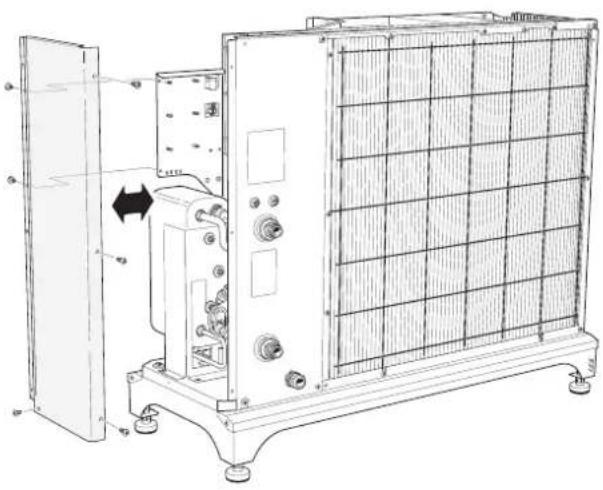

Retrait du panneau latéral

F2040-12

F2040-16

3 Conception de la pompe à chaleur

Généralités

F2040-6

F2040-8

F2040-12

F2040-16

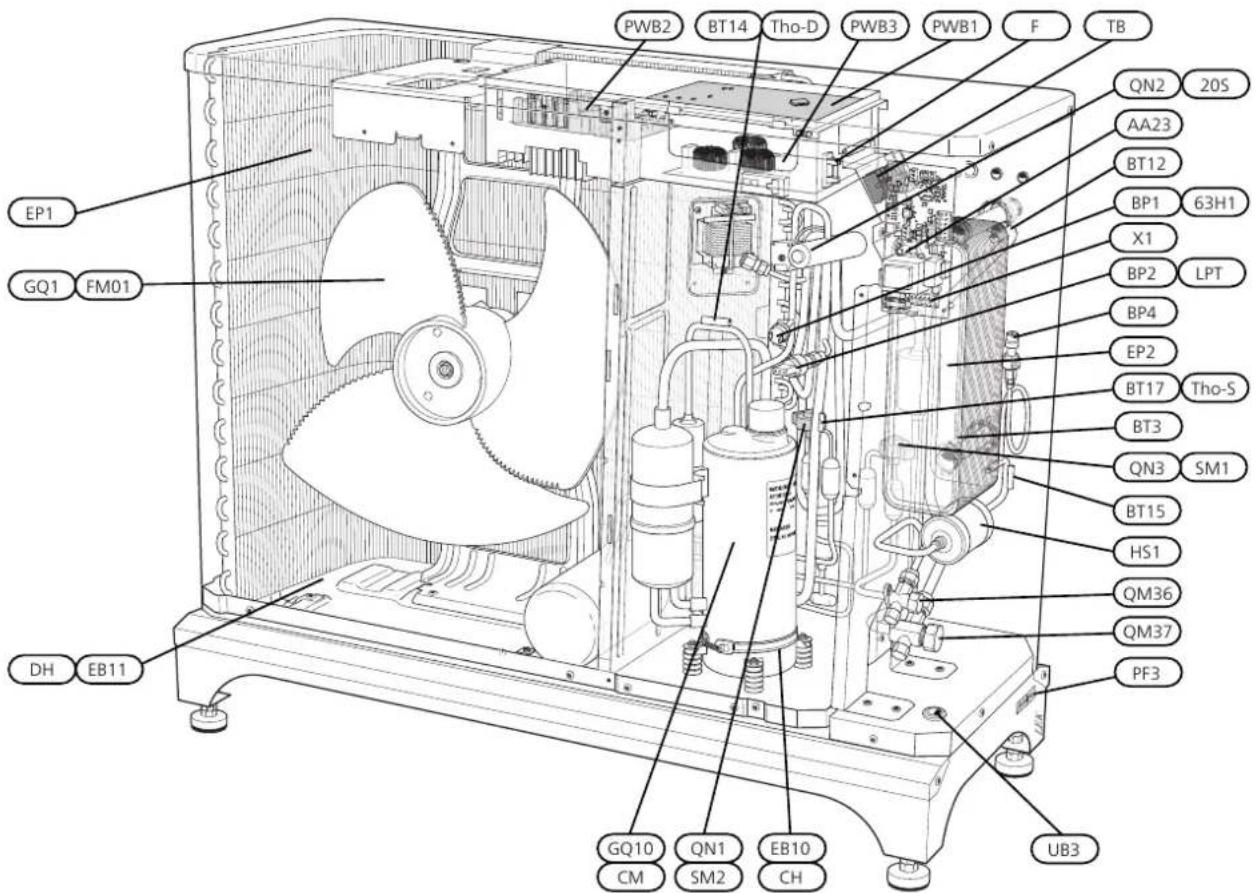

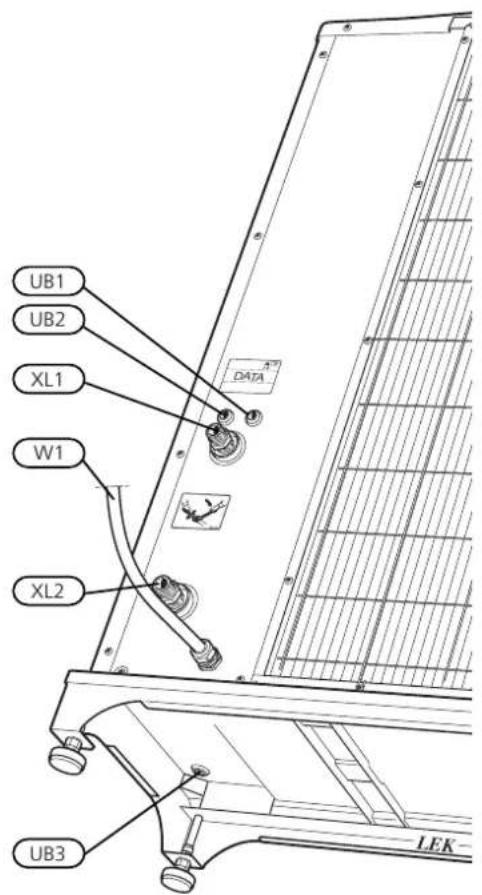

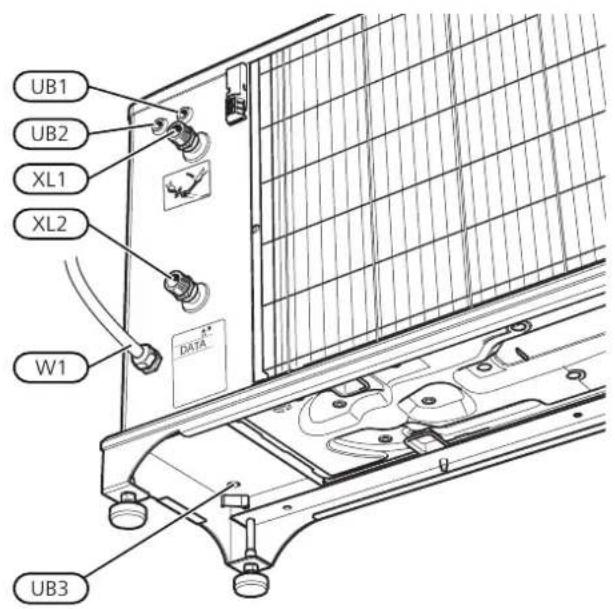

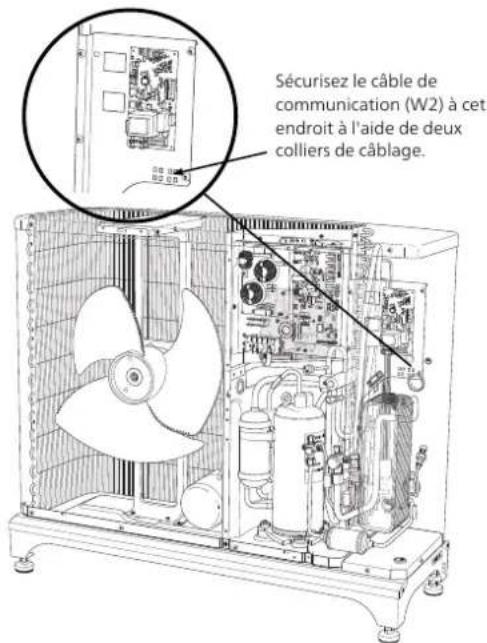

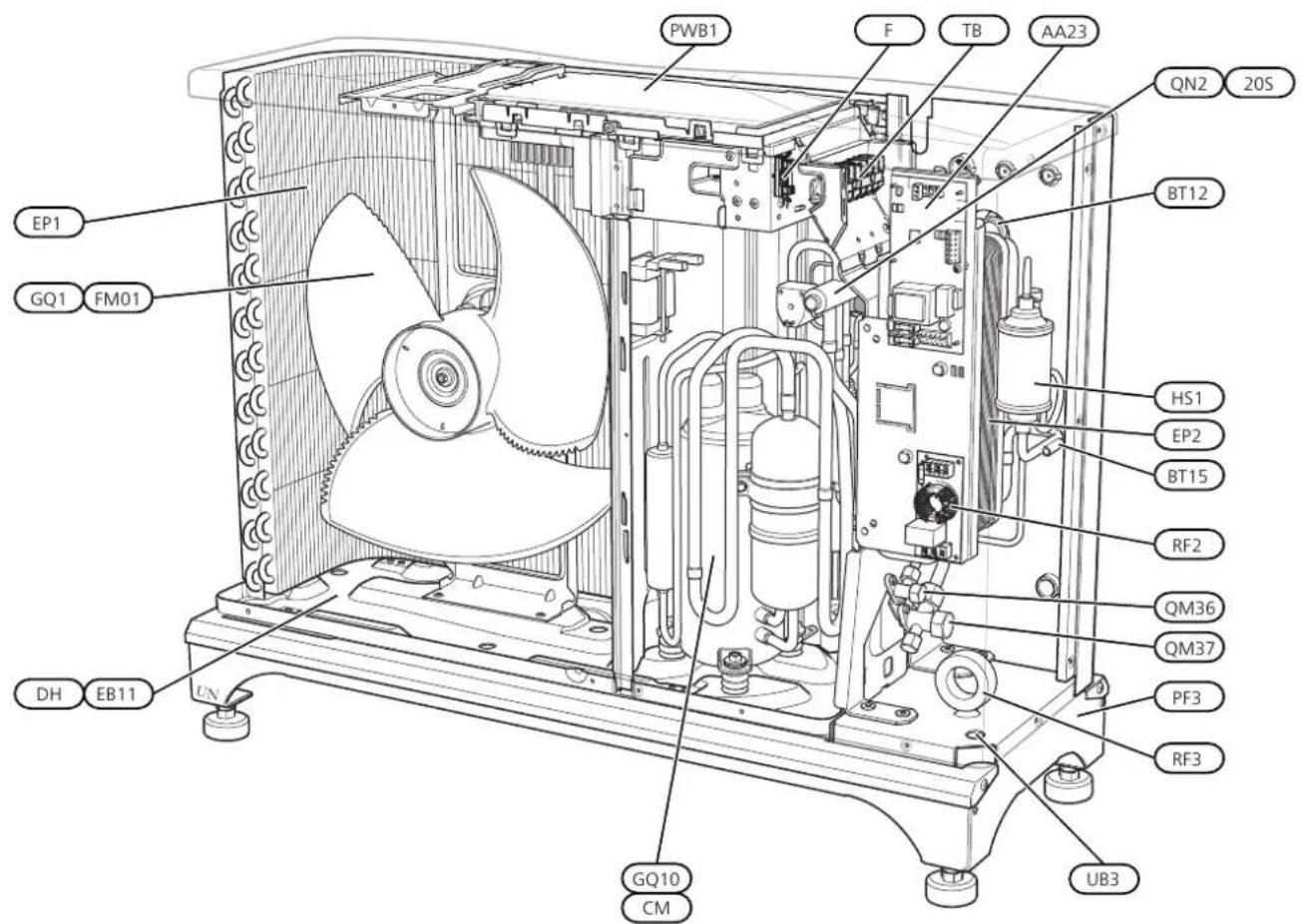

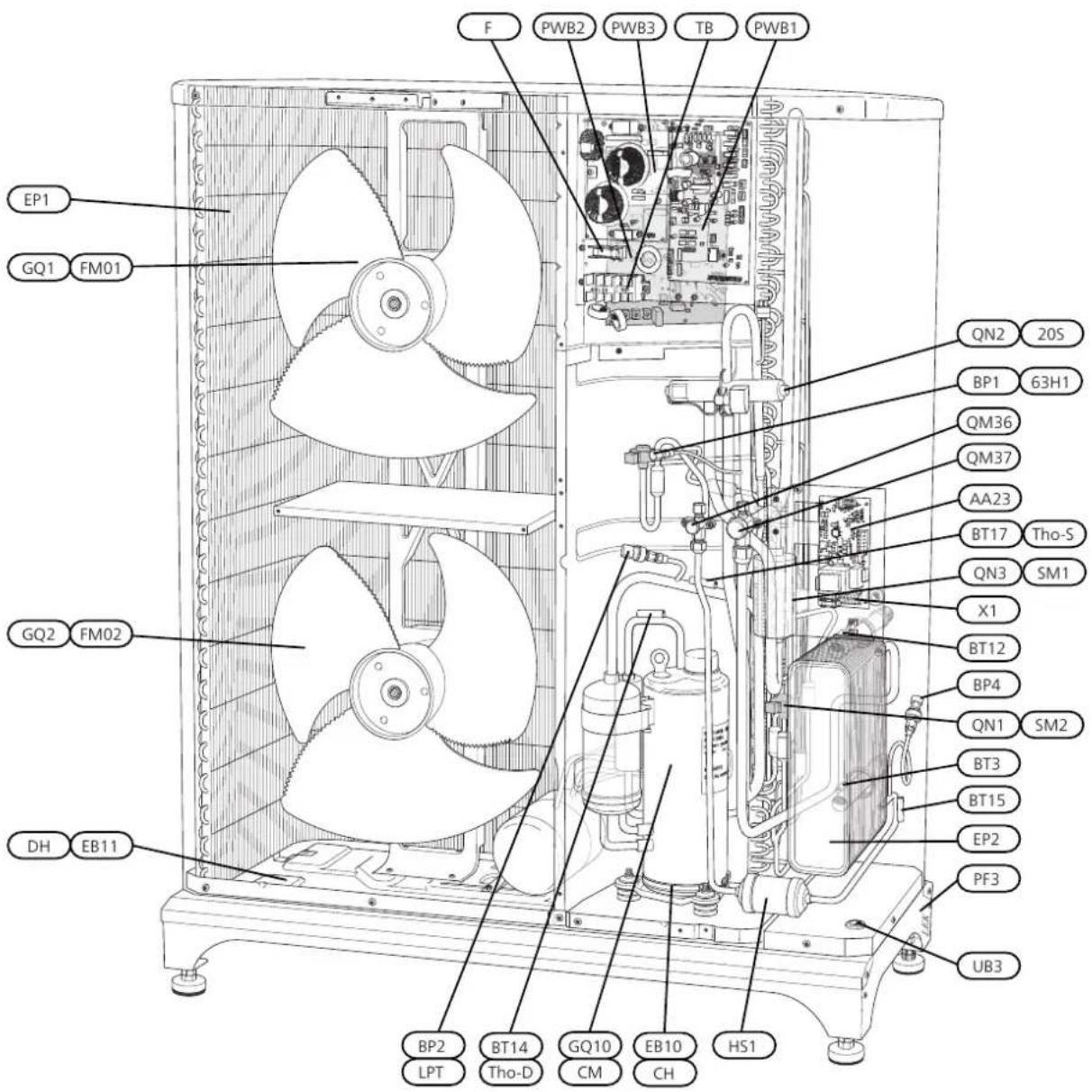

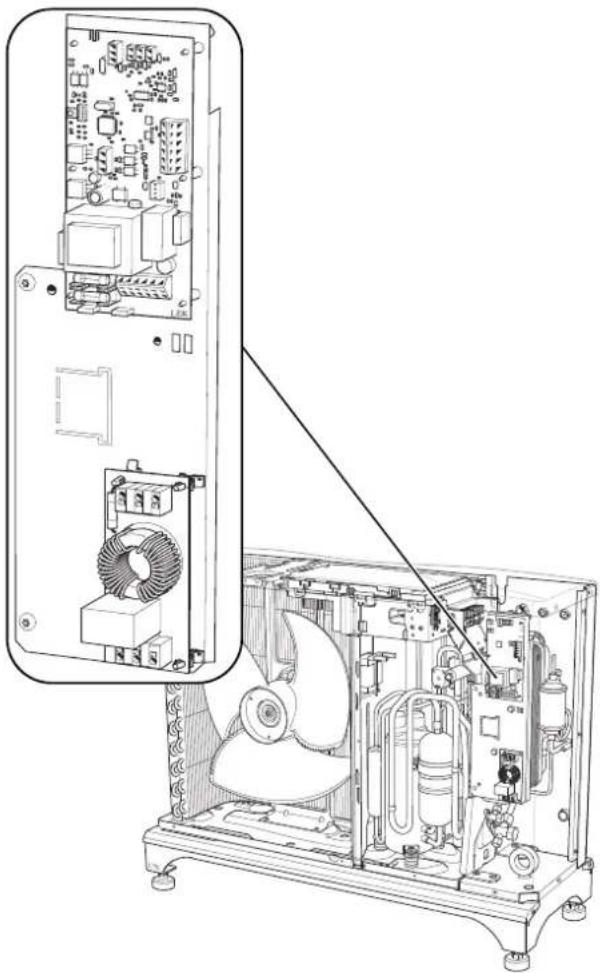

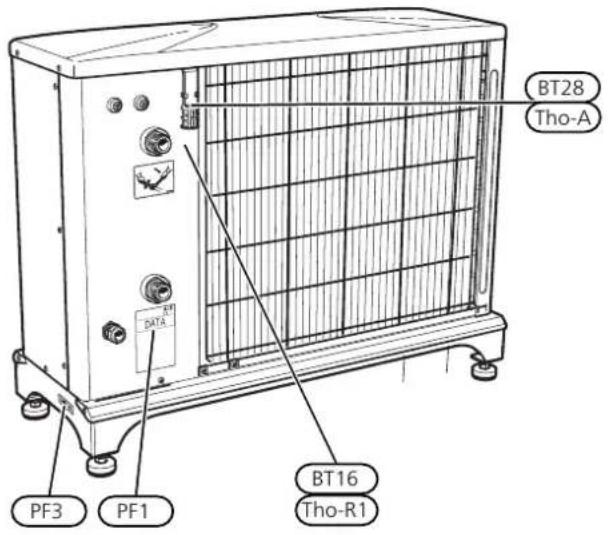

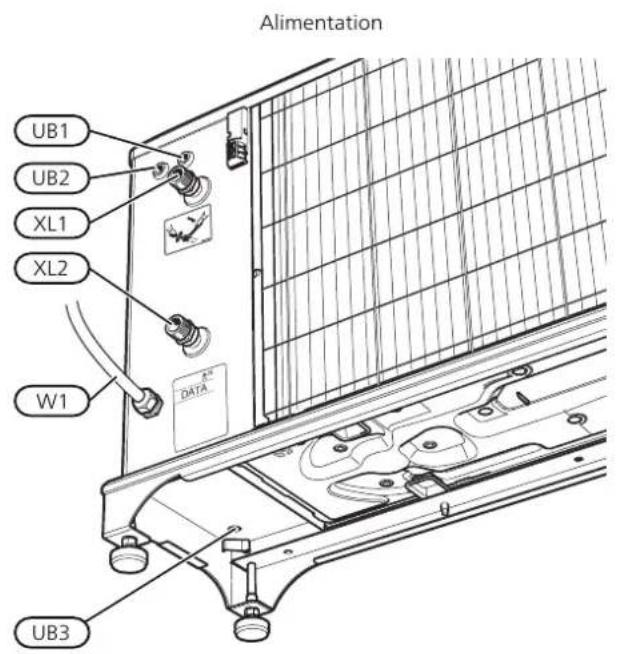

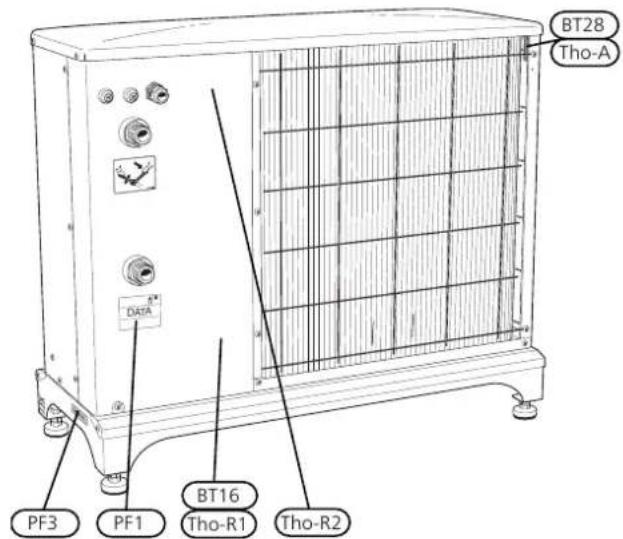

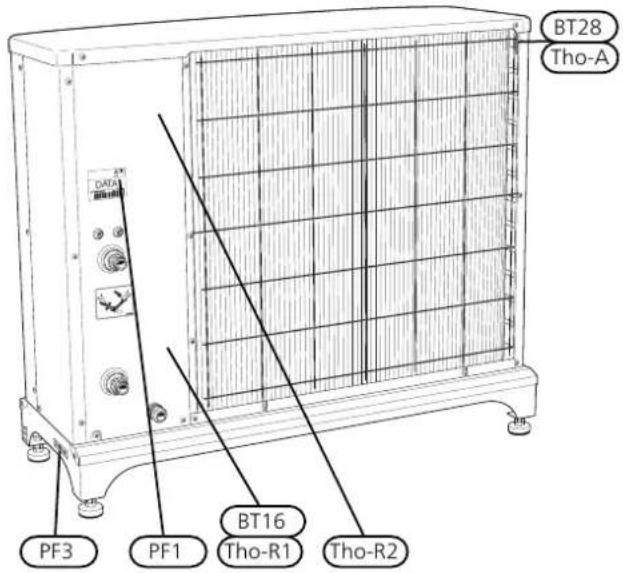

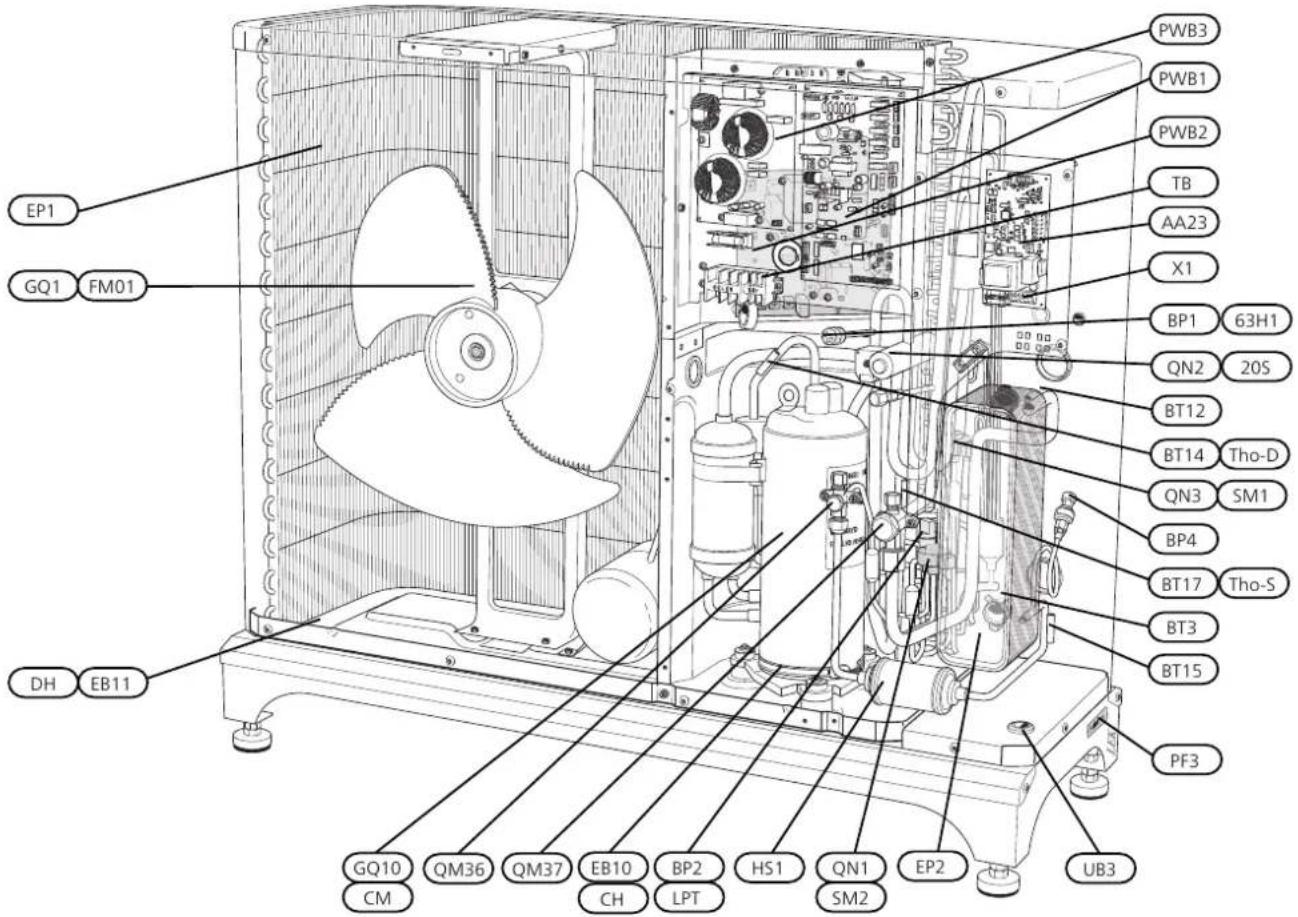

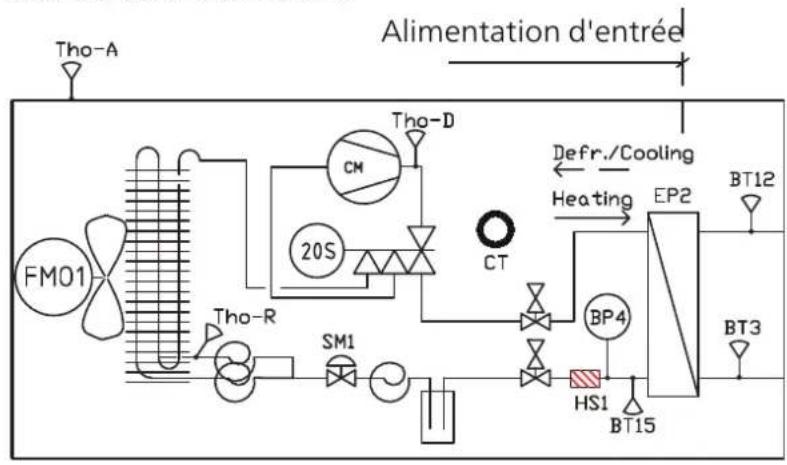

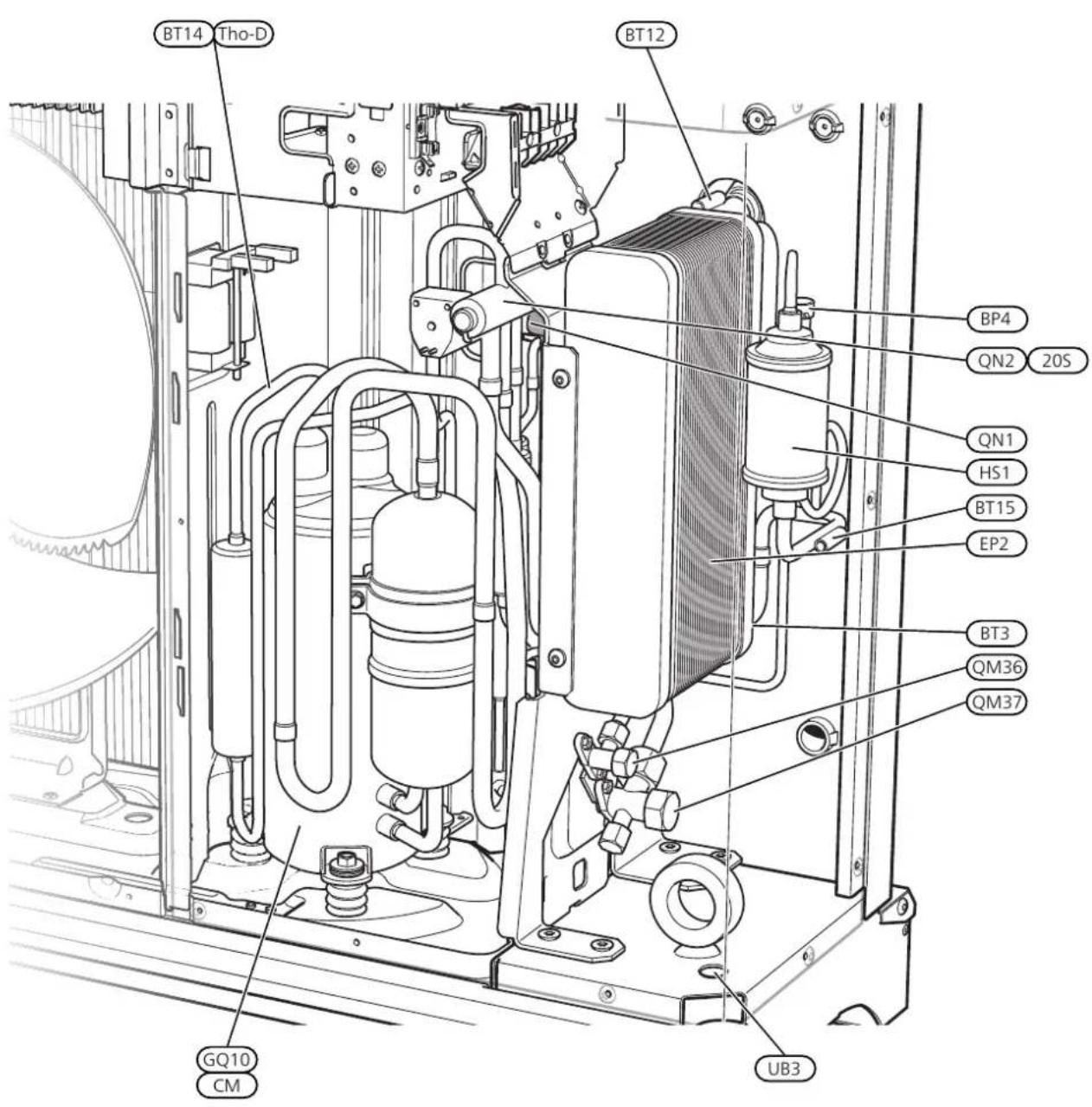

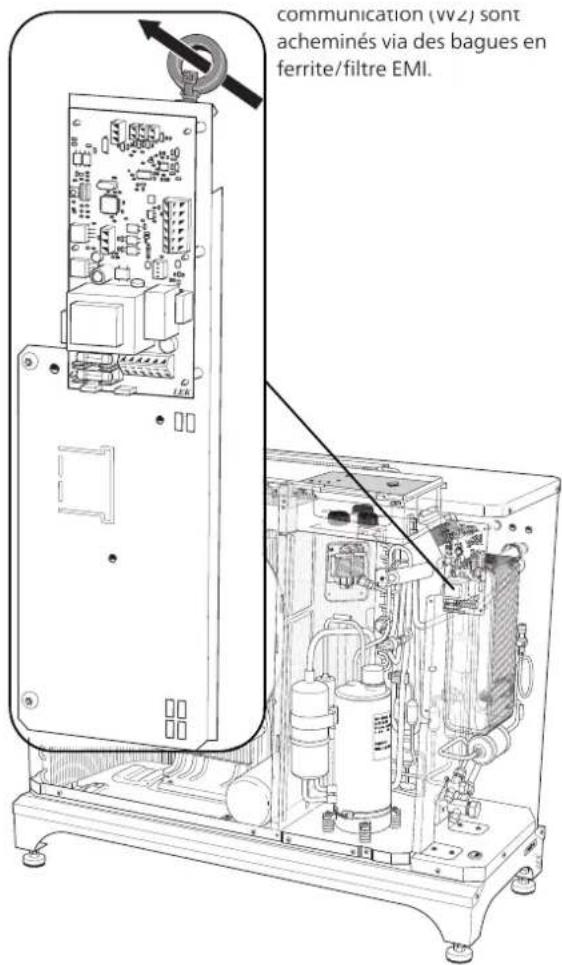

Listedes composants F2040

	Vanne shrader, côté liquideQM36	GQ10 (CM) Compresseur
	Vanne shrader, côté gazQM37	QN3 (SM1Manne de détente, rafraîchissement
		QN1 (SM2Janne de détente, chaudiage

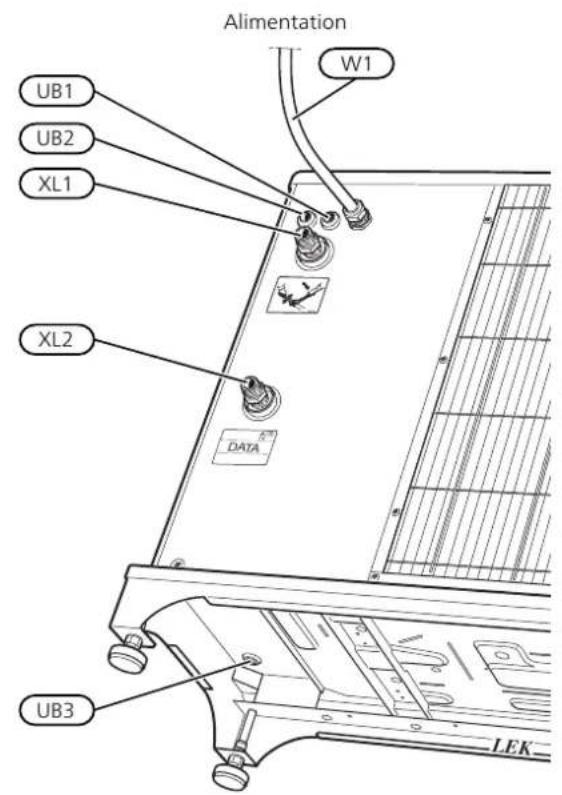

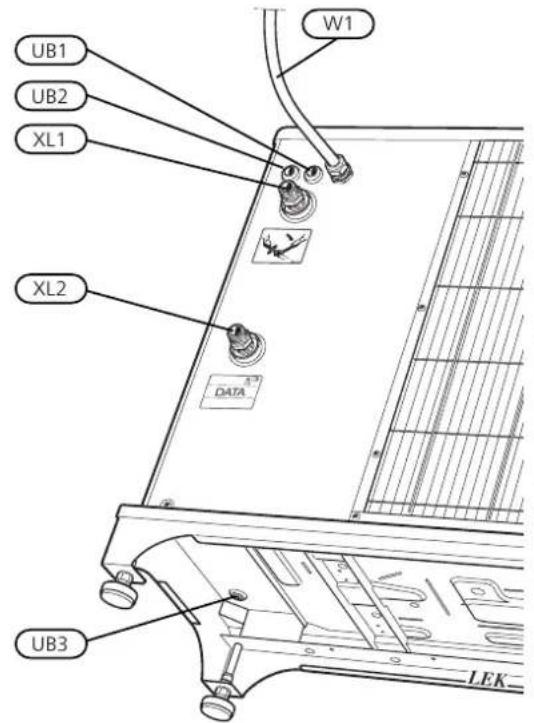

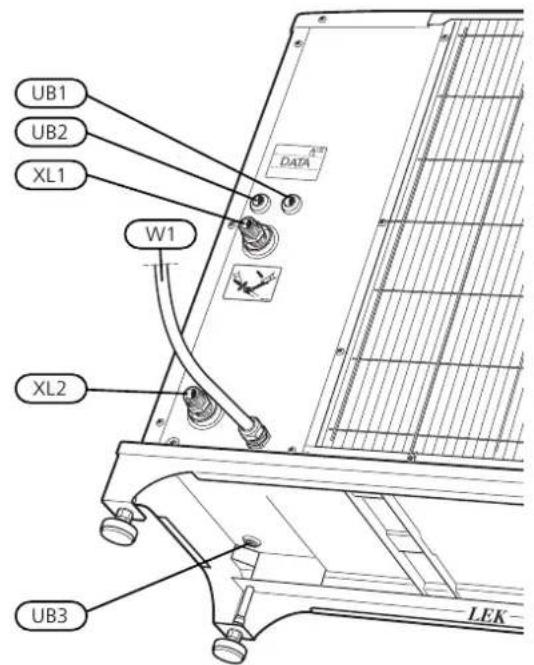

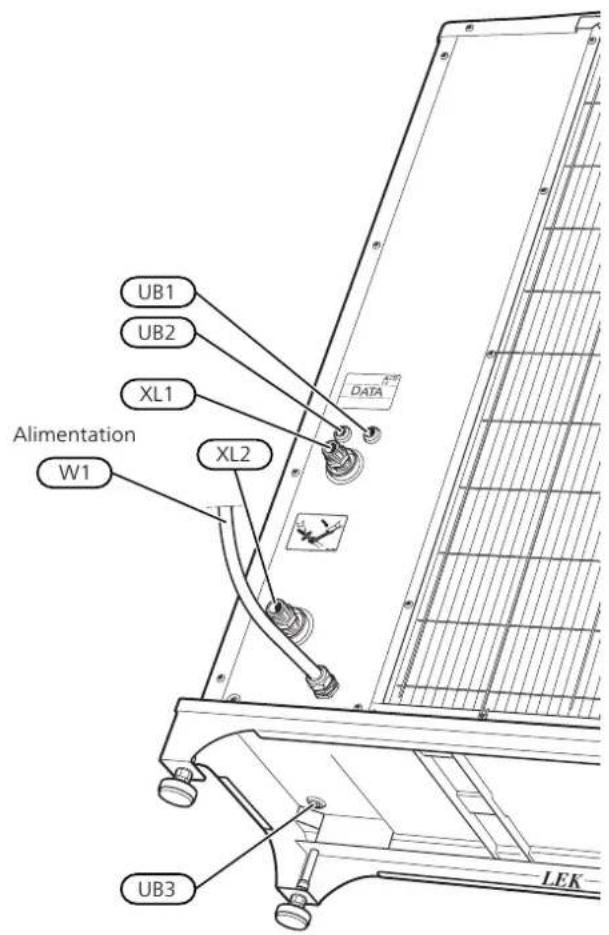

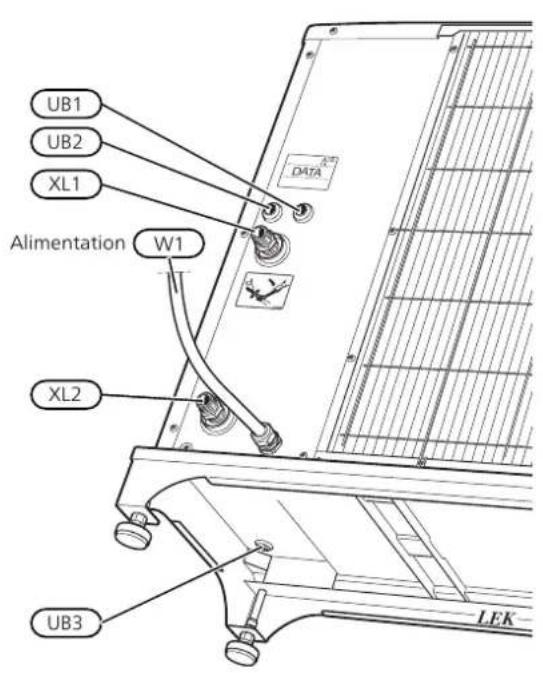

XL1	Raccordement, départ chauffage de F2040, G1° (Ø28 mm)	EP1	Évaporateur (tuyau en cuivre avec bride en alu-minium)
XL2	Raccordement, retour chauffage dans F2040, G1° (Ø28 mm)	EP2	Condenseur
			Filtre de séchageHS1

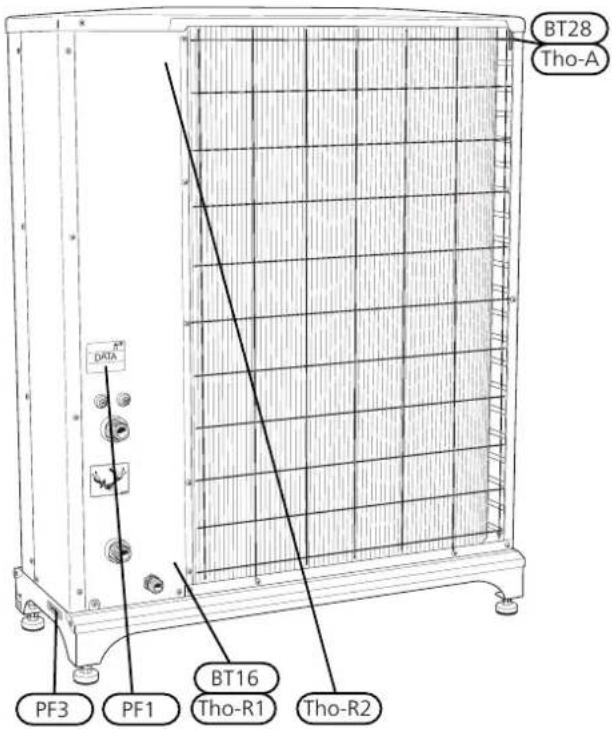

Sondes, etc.		Divers
	Pressostat haute pressionBP1 (63H1)
BT3	Sonde de température du circuit de retour du circuit chauffage	PF1	Type de plaque
		PF3	Numéro de série
BT12	Capteur de température, conduite d'alimentation du condensateur	UB1	Presse-étoupe, alimentation électricque
		UB2	Serre-câble, communication
	Capteur de température, gaz chaudBT14 (Tho-	UB3	Presse-étoupe, cordon chauffant (EB14)

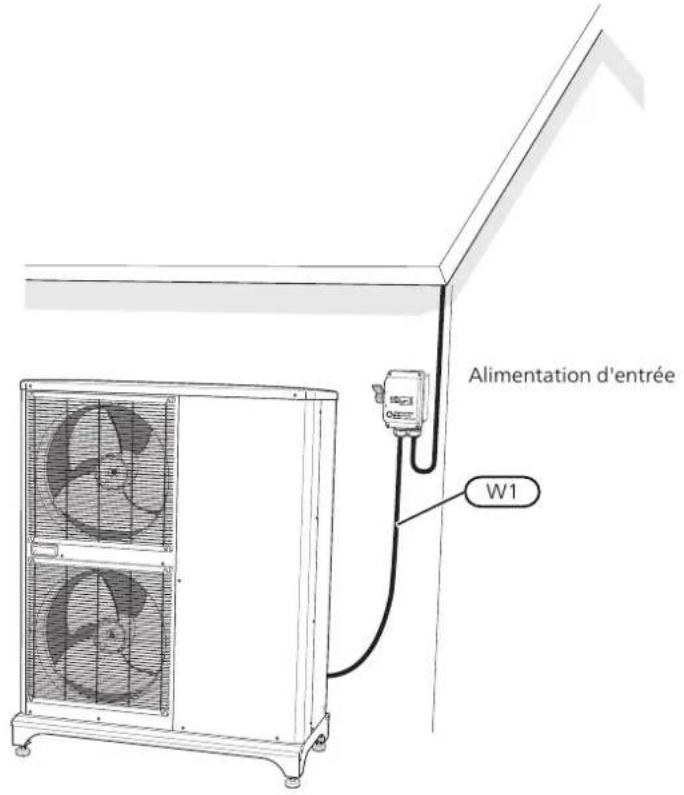

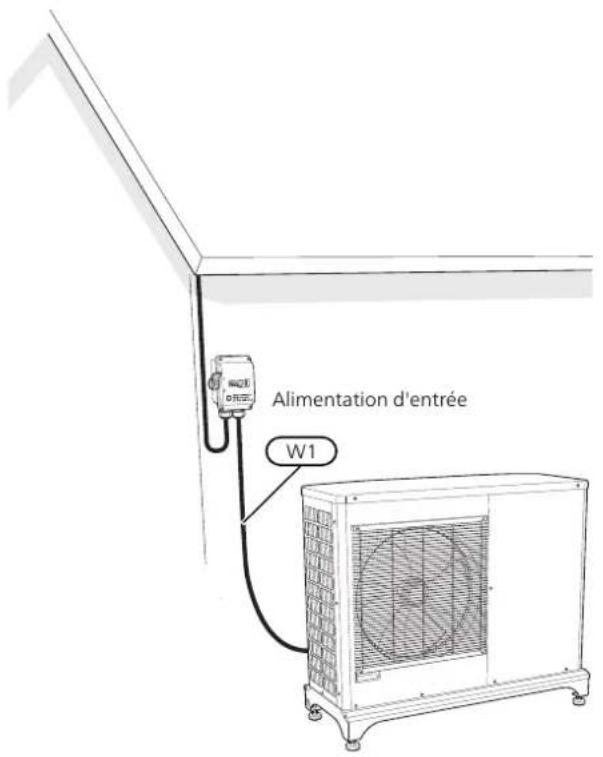

		W1	Câble, alimentation entrante
D)	Capteur de température, ligne liquideBT15	Désignations de l'emplacement des composants conformément à la
	Sonde de température 1, évasoperatorBT16 (Thorme EN 81346-2.
R1)	Capteur de température, gaz d'aspirationBT17 (Tho-
S)	Sonde extérieureBT28 (Tho-
A)	Transmetteur BASSE pressionBP2 (LPT)
	Sonde haute pressionBP4
	Sonde de température 2, évasoperatorTho-R2

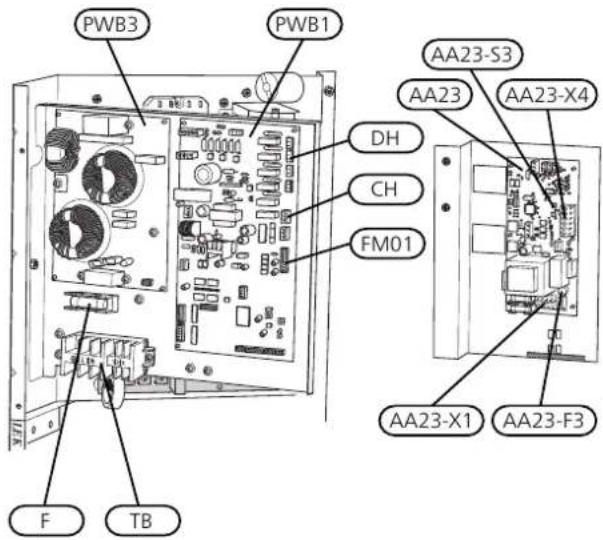

Composants électriques

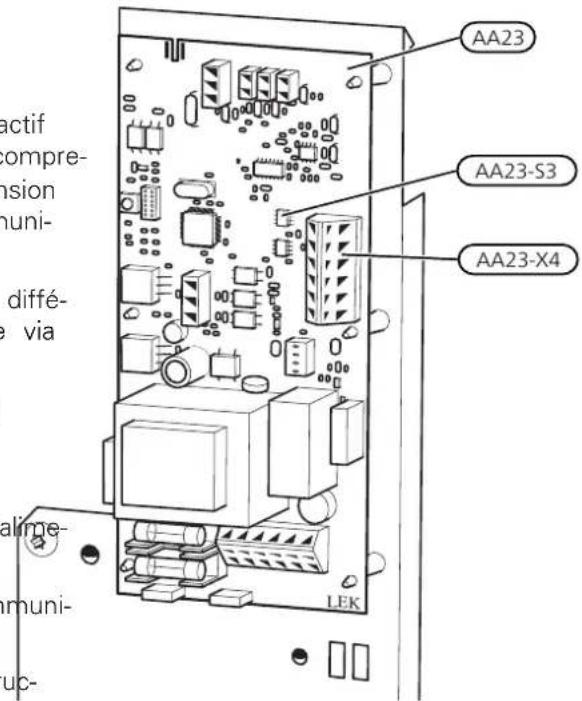

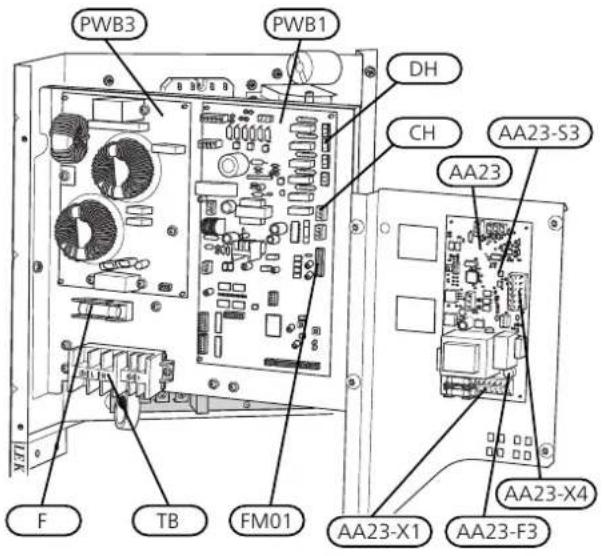

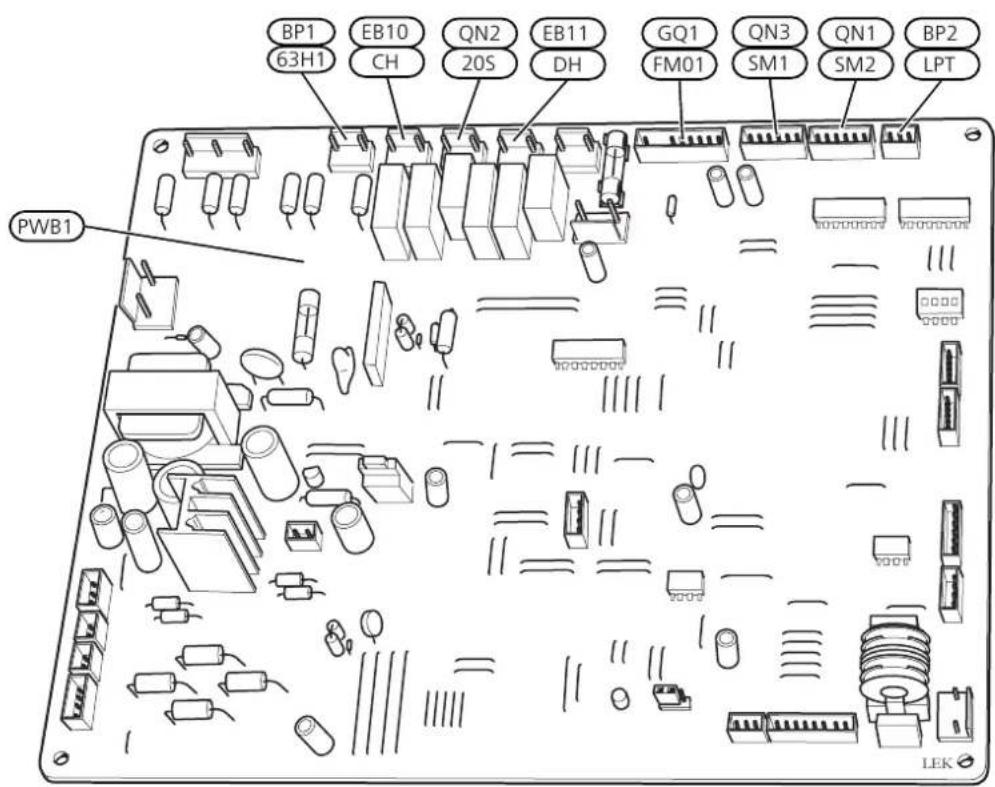

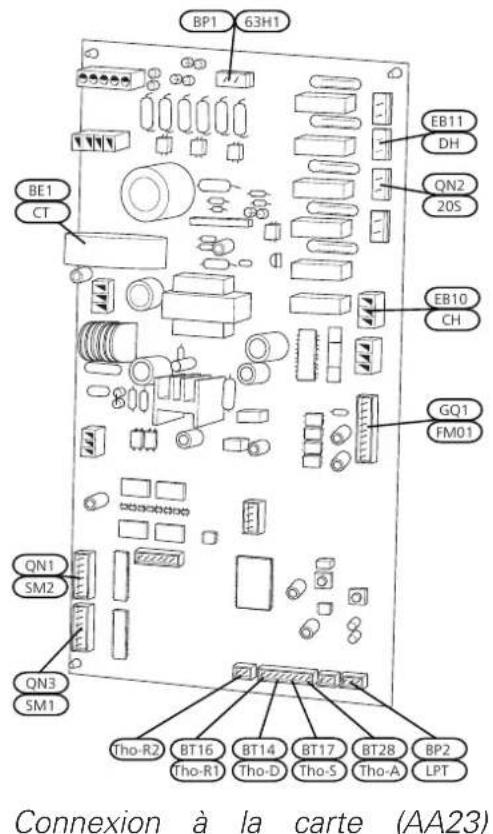

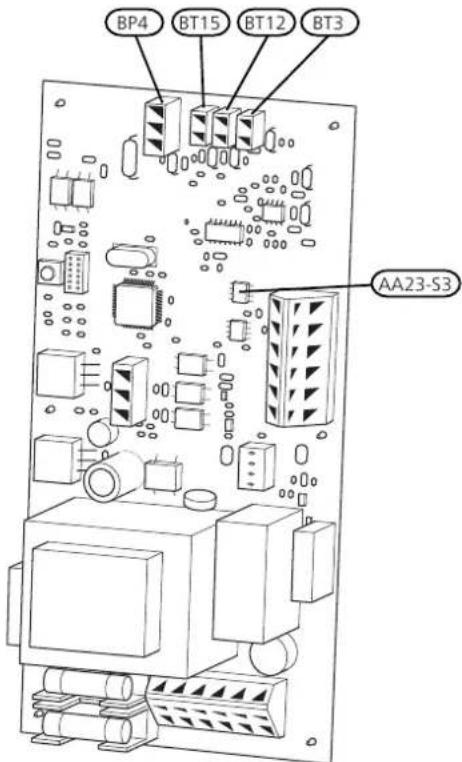

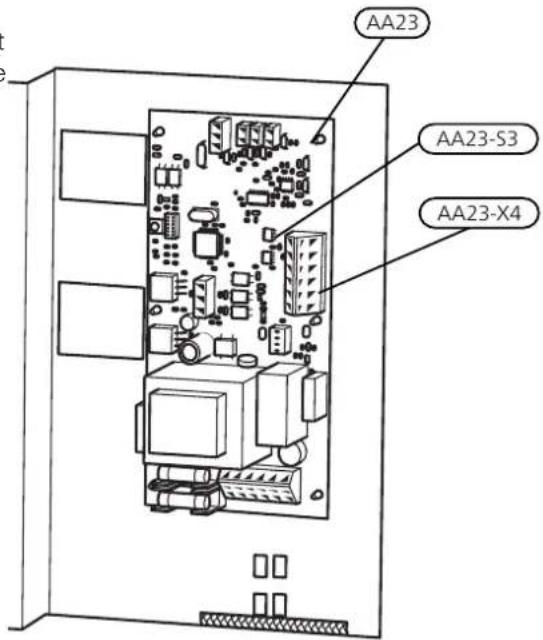

	Carte de communicationAA23
AA23-F3	Fusible du cordon chauffant externe (250 mA), max 45W.
AA23-S3	Commutateur DIP, adressage de l'unité extérieur
	Bornier, KVRAA23-X1

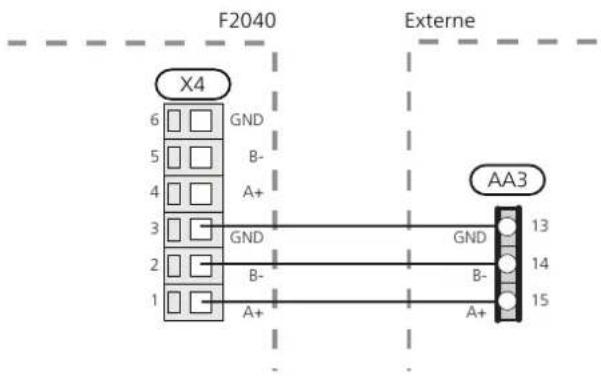

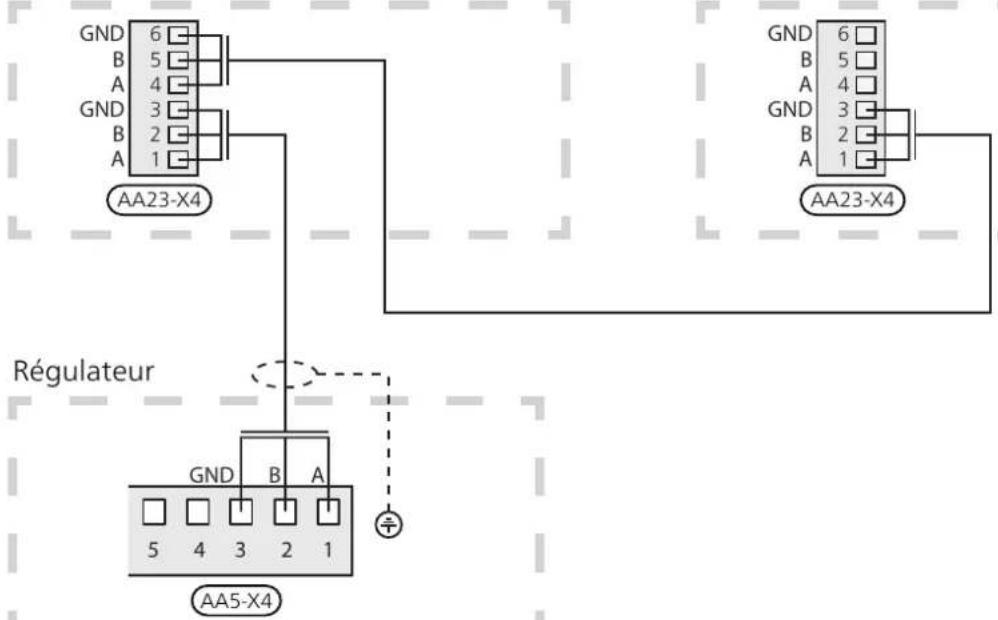

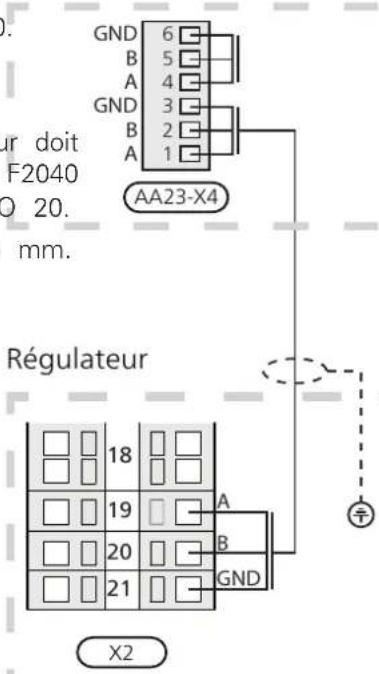

AA23-X4	Bornier, communication depuis le module inté往来
	Communication avec TBAA23-X100
	Chauffage du comprésseurEB10 (CH)
EB11 (DH)	Résistance du bac d'évacuation des condensats
F	Fusible principal du comprésseur
GQ1 (FM01)Ventilateur
GQ2 (FM02)Ventilateur

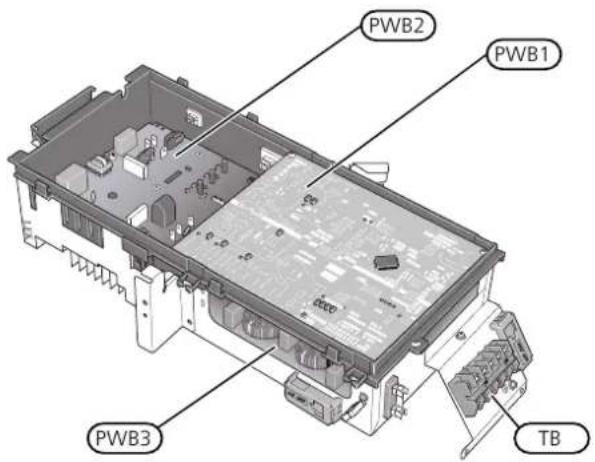

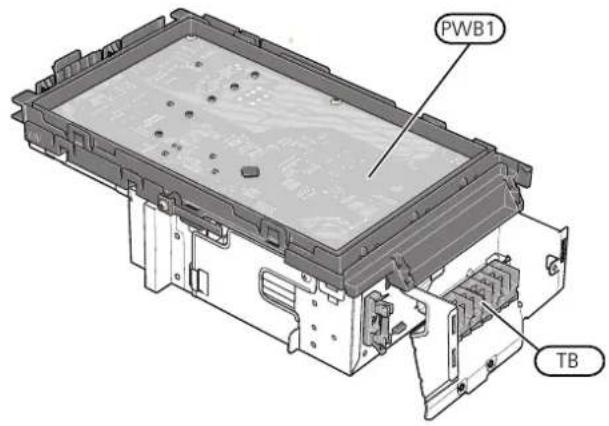

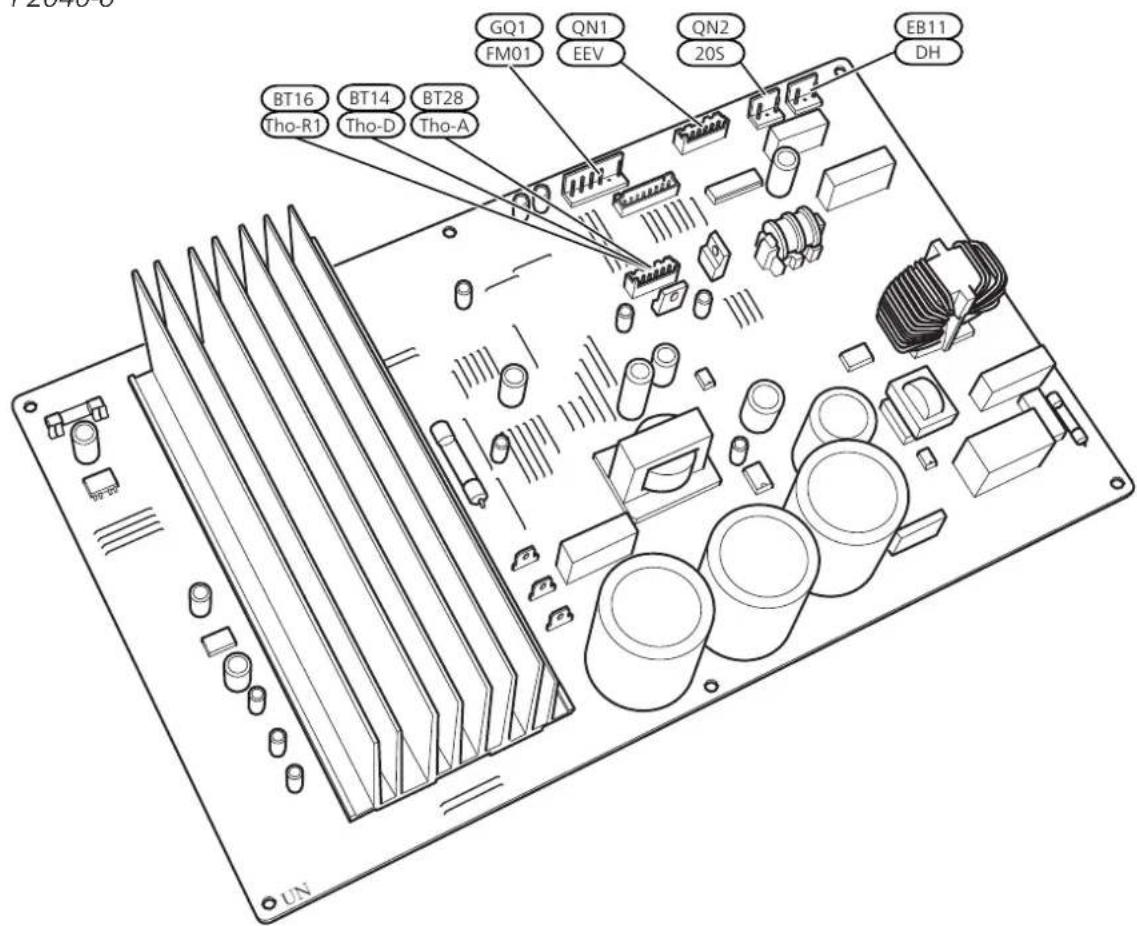

(PWB1)	Carte de contrôle

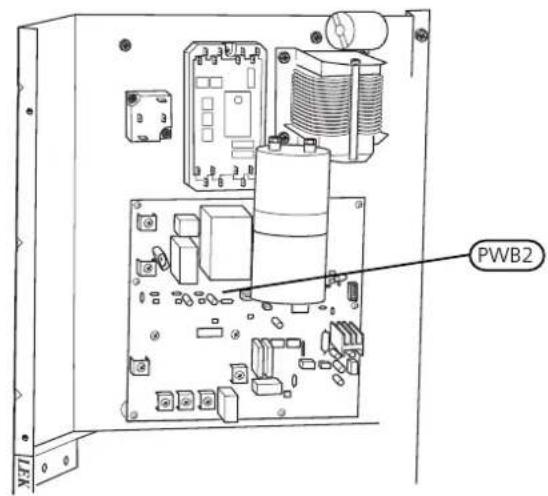

(PWB2)	Carte de l'inverseur
(PWB3)	Carte du litre
	Filtre EMC pour inverterRF2
RF3	Filtre EMC pour alimentation électricque
(TB)	Bornier, alimentation entrante et communication avec la carte AA23

Composants du système frigorique

QN2 (20S) Robinet à 4 voies

GQ10 (CM) Compresseur

QN3 (SM) Manne de détente, rafraîchissement

ON1 (SM2) anneau de détente, chauffage

EP1 Évaporateur (tuyau en cuivre avec bride en aluminium)

EP2 Condenseur

Filtre de séchage HS1

Divers

PF1 Type de plaque

PF3 Numéro de série

UB1 Presse-étoupe, alimentation électrique

UB3 Presse-étoupe, cordon chauffant (EB14)

W1 Câble, alimentation entrante

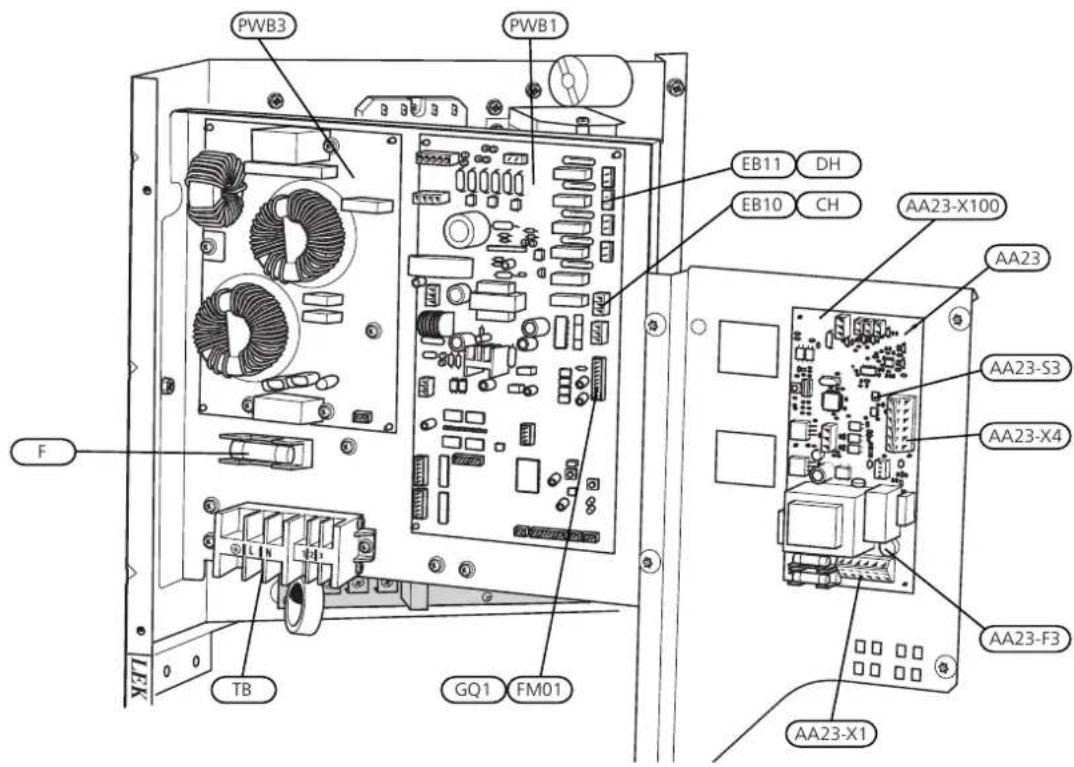

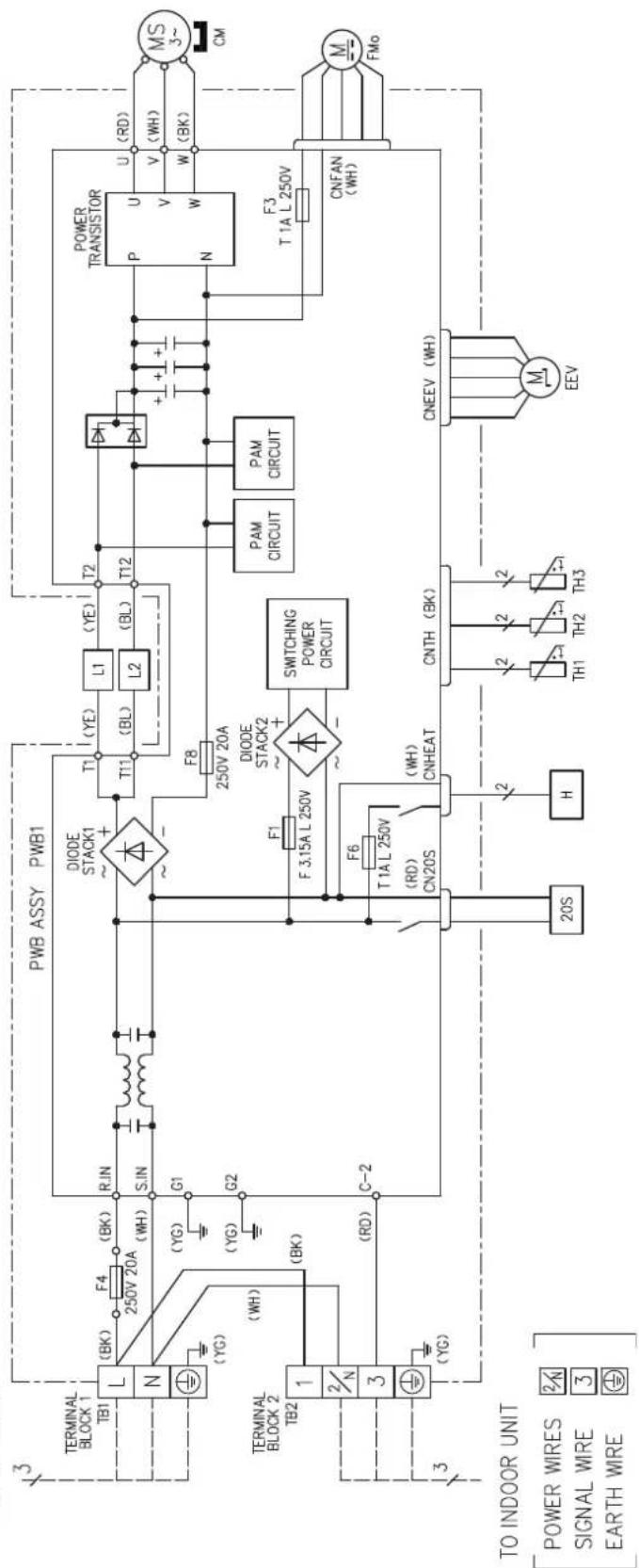

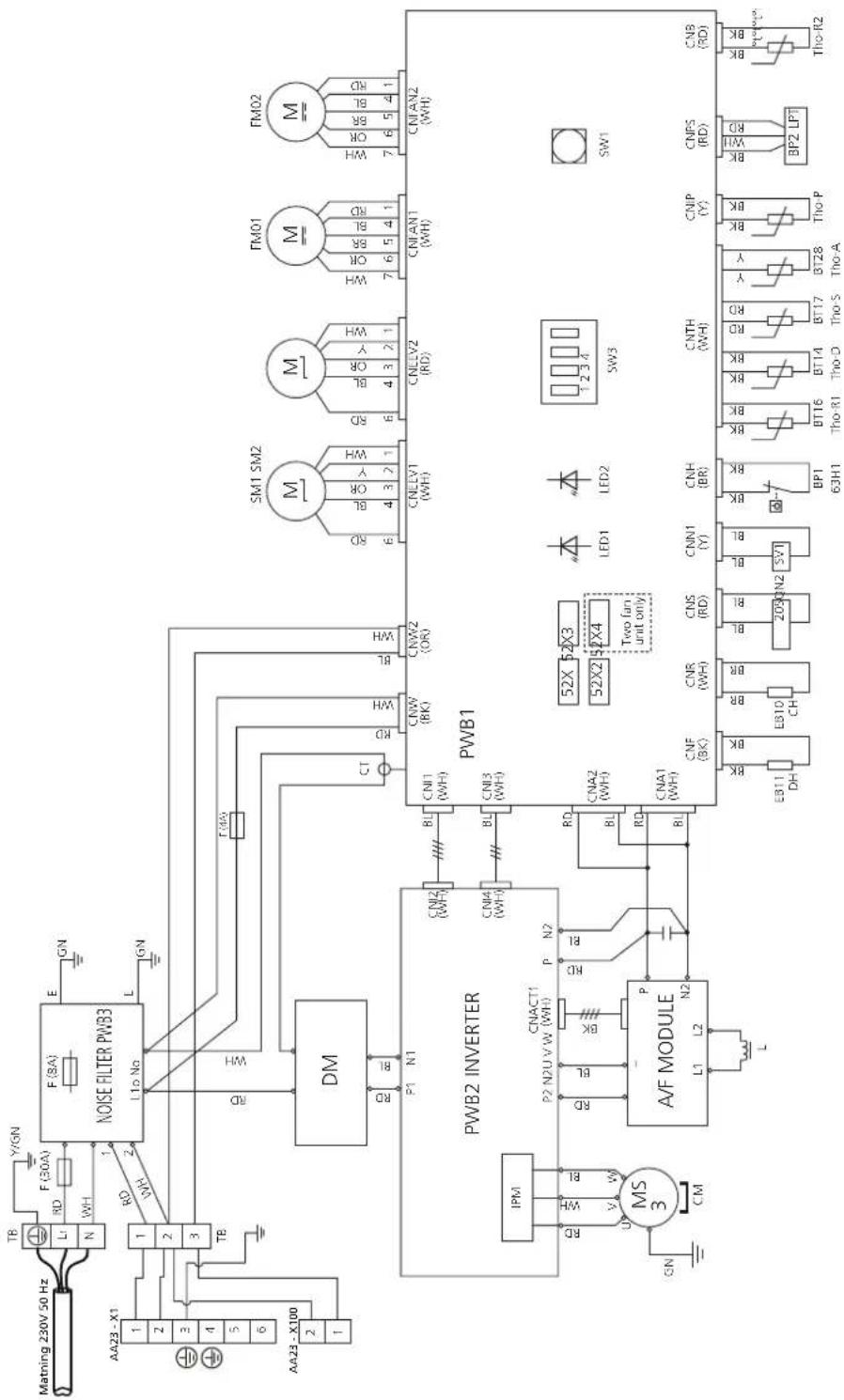

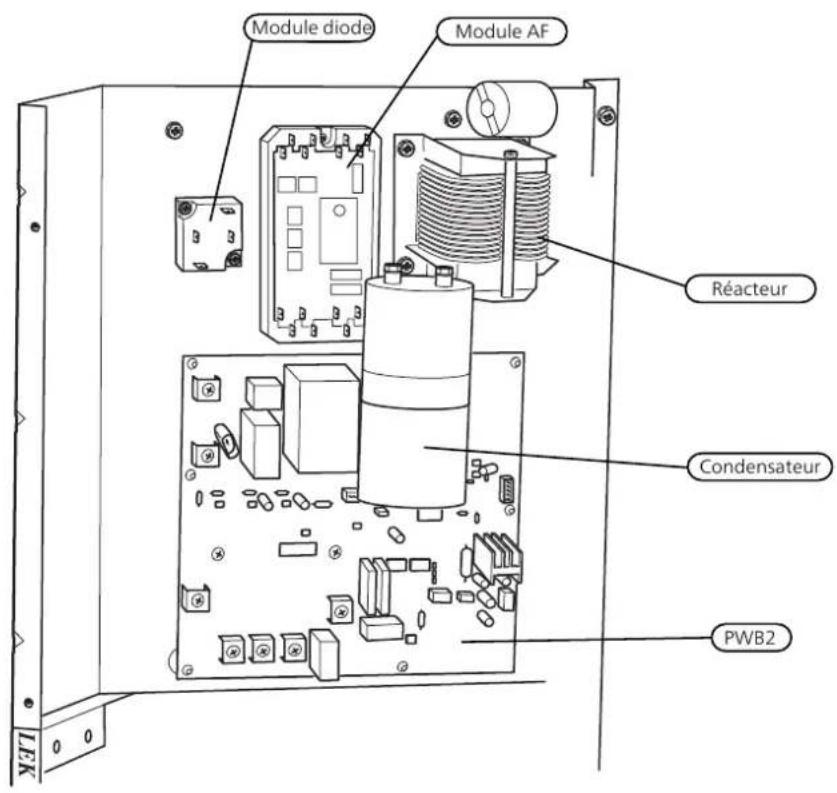

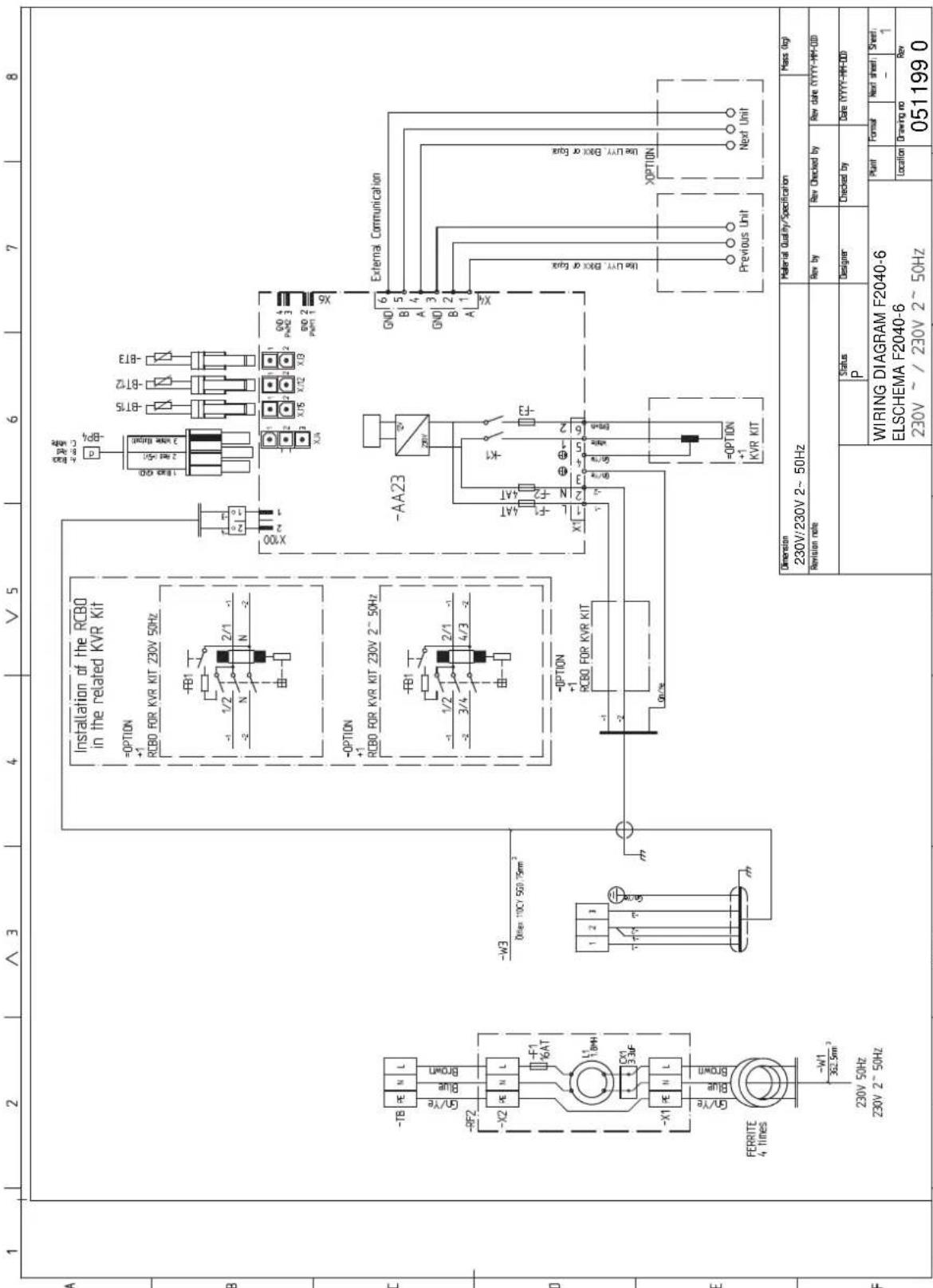

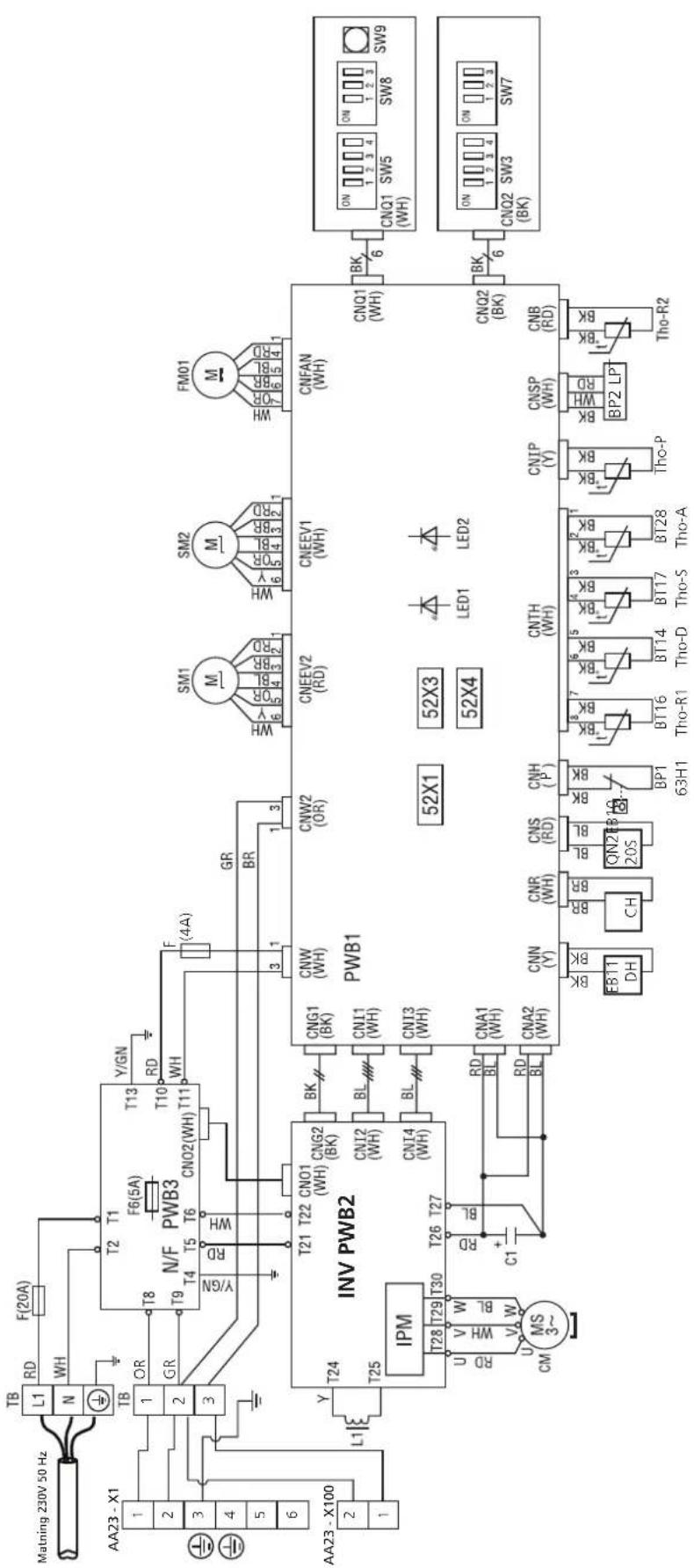

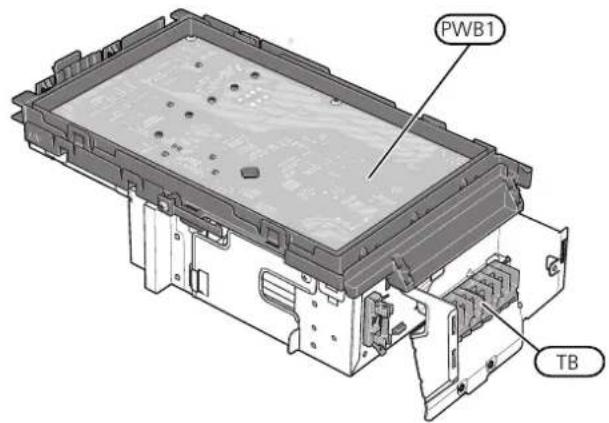

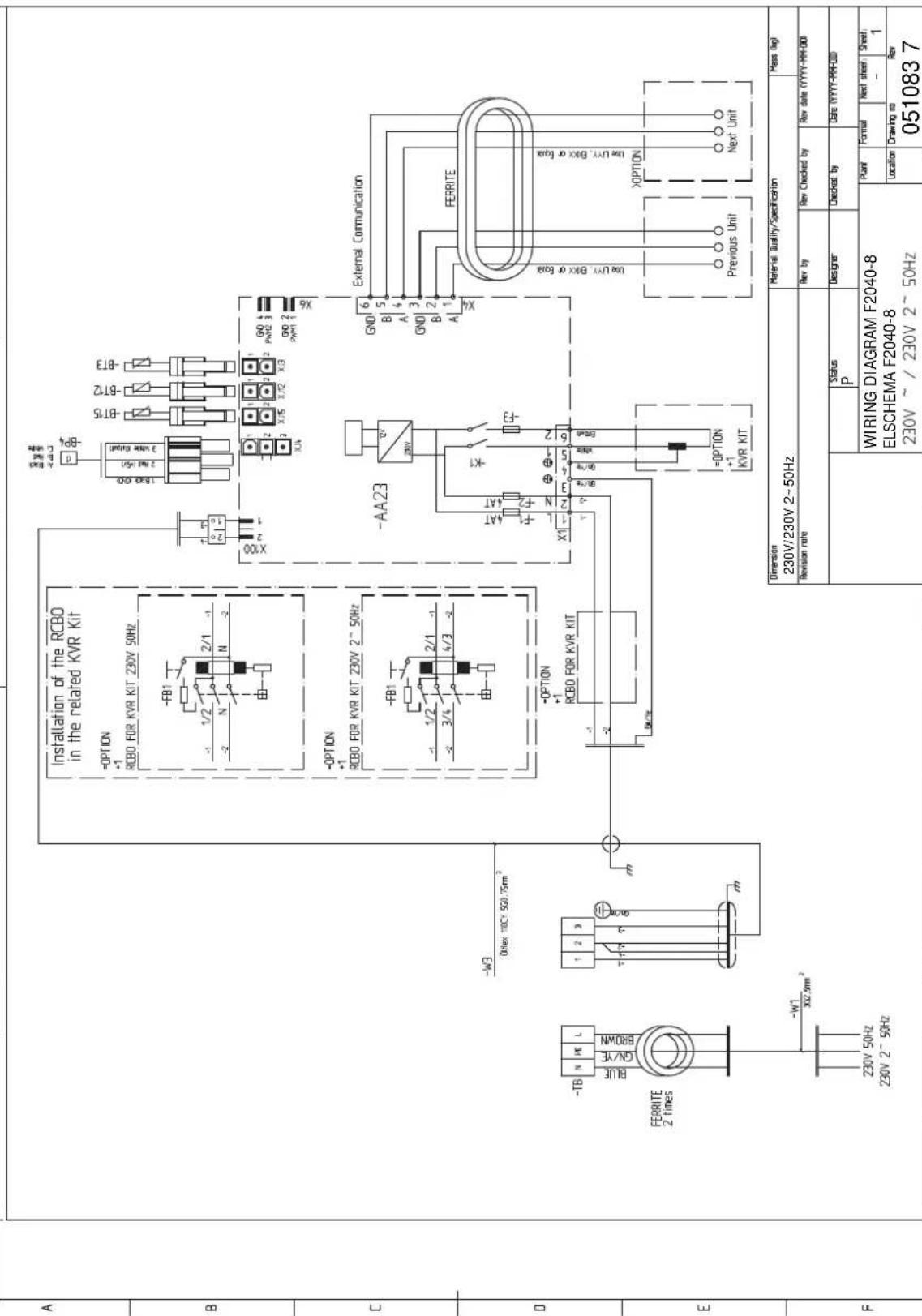

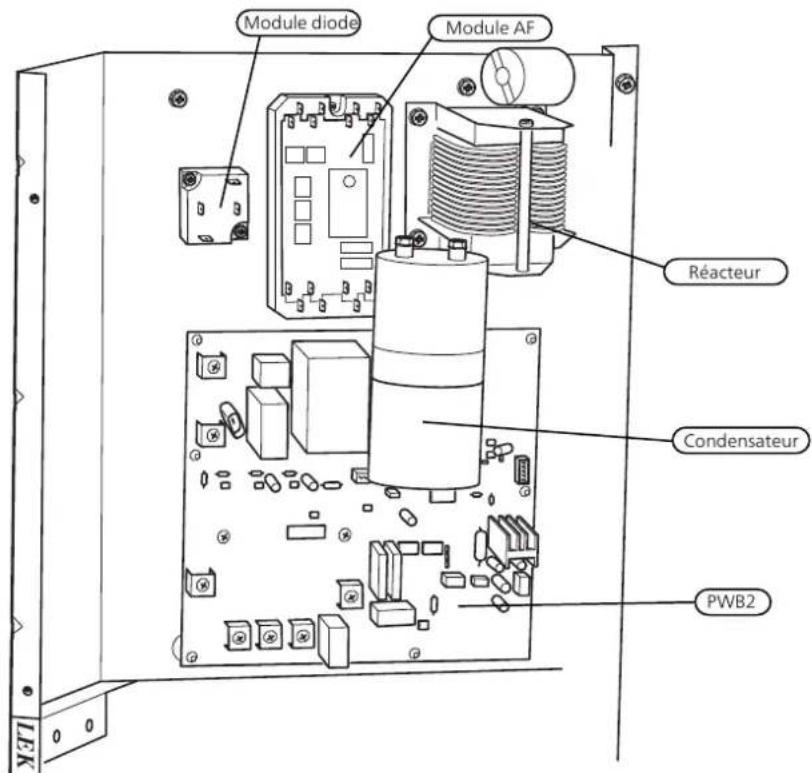

Connexion électrique f2040-8

F2040-6

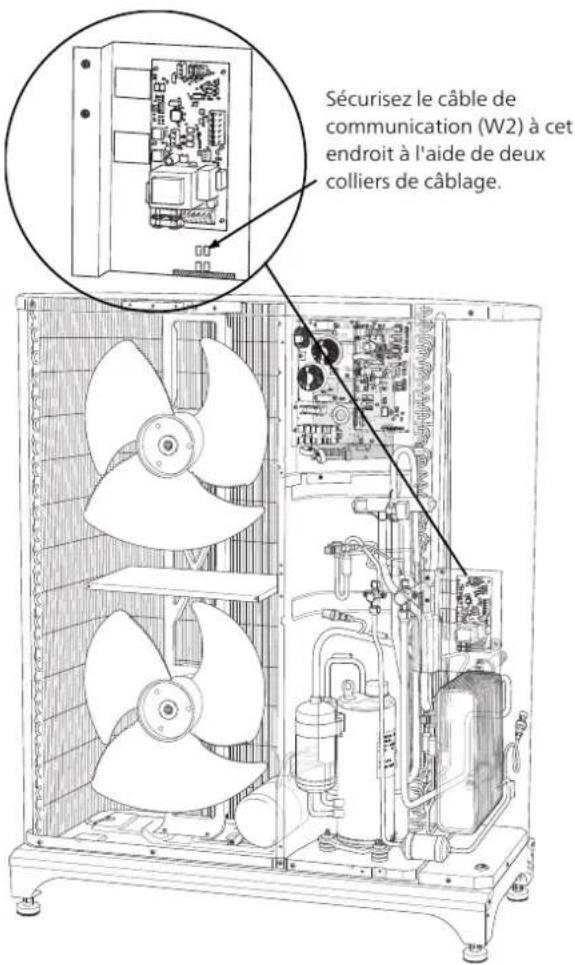

F2040-16

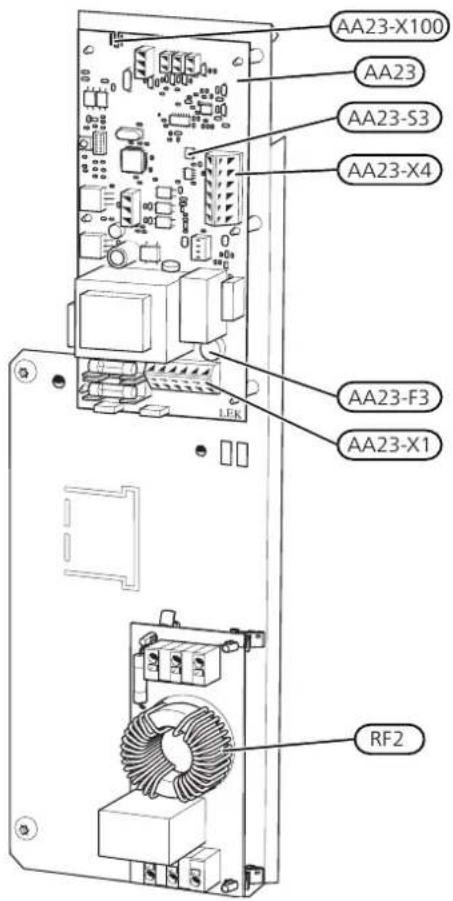

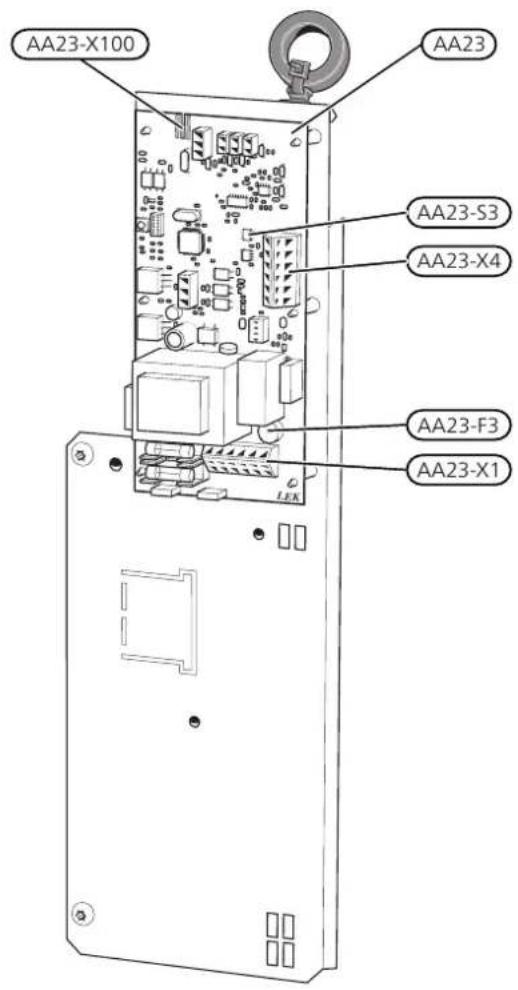

Composants électriques

Carte de communication AA23

AA23-F3 Fusible du cordon chauffant externe (250 mA), max 45W.

AA23-S3 Commutateur DIP, adressage de l'unité extérieure

Bornier, KVRAA23-X1

AA23-X4 Bornier, communication depuis le module intérieur

Communication avec TBAA23-X100

Chauffage du compresseurEB10 (CH)

Résistance du bac d'évacuation des condensatsEB11 (DH)

Fusible principal du compresseurF

VentilateurGQ1 (FM01)

Ventilateur GQ2 (FM02)

Carte de contrôle(PWB1)

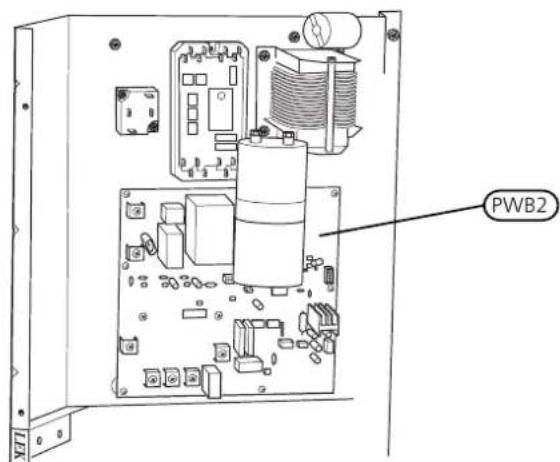

Carte de l'inverseur(PWB2)

Carte du filtre(PWB3)

Filtre EMC pour inverterRF2

Filtre EMC pour alimentation électriqueRF3

(TB) Bornier, alimentation entrante et communication

avec la carte AA23

Désignations de l'emplacement des composants conformément à la norme EN 81346-2.

Désignations entre parenthèses selon la norme du fournisseur.

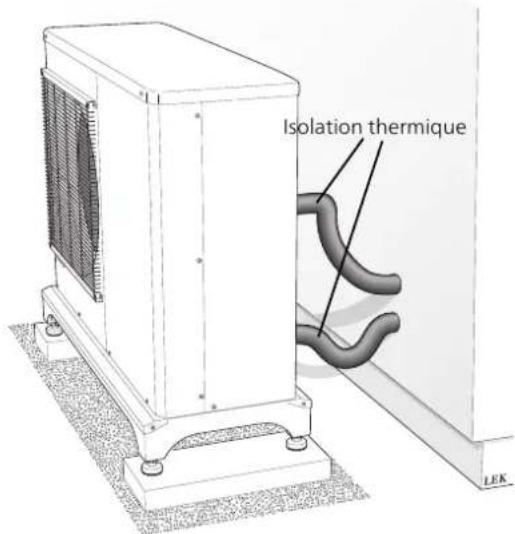

Flexibles du circuit de chauffage

L'installation des tuyaux doit être effectuée conformément aux normes et directives en vigueur.

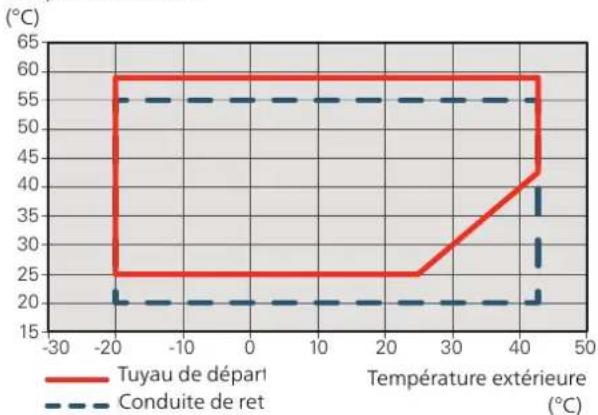

F2040 ne peut fonctionner que jusqu'à une température de pompe à chaleur doit être purgée par le branchement de retard d'environ 55 ° C, et une température de sortant supérieur (XL1) via le purgeur placé sur le tuyau d'environ 58 ° C. flexible fourni.

F2040 n'est pas équipée de vannes d'arrêt externes. Installez le filtre à particules fourni avant l'entrée, à elles doivent être installées pour faciliter tout entretien savoir le branchement inférieur (XL2) sur F2040. Ultérieur. La température de retard est limitée par la sonde retard. Tous les tuyaux extérieurs doivent être calorifugés.

Volumes d'eau

Lors du raccordement à F2040 il faut s'assurer que concus pour que F2040 puisse être vidangée en cas d'écoulement du système de chauffage est libre pour de panne d'alimentation prolongée. un bon transfert de chaleur. Cela peut être effectué à

l'aide d'une vanne de bypass. Si l'écoulement libre n'est pas garanti, nous recommendons d'inclure un vase amortisseur de vibration. Les tuyaux exibles sont fournis agissant comme des coussinets (NIBE UKV). Ils sont disposés de manière à ce qu'ils forment un coude, amortissant ainsi les vibrations.

Les volumes d'eau suivants sont recommandés

				-16-12-8-6F2040
de chauffage pendant lechauffage/rafraîchissement				150 I80 I50 I20 lVolume minimum, système
de chauffage pendant le fonctionnement du plancherra-fraîchissant				150 I100 I80 I50 lVolume minimum, système

Remarque!

La tuyauterie doit être vide avant que la pompe à chaleur ne soit branchée, pour éviter que d'éventuels pollutants n'endommagent les différents composants.

POMPE de CHARGE

La pompe de charge (non fournie avec le produit) est alimentée et commandée par le module intérieur/de commande. Elle dispose d'une fonction antigel intégrée, ce qui rend son arrêt inutile en cas de risque de gel.

Lorsque la température est inférieure à +2 °C, la pompe de charge fonctionne périodiquement pour éviter que l'eau gèle dans le circuit de charge. Cette fonction protège également le circuit de charge contre les températures excessives.

Schémas hydrauliques

F2040 peut être installé avec le module intérieur (VVM) ou le régulateur (SMO). Quelle que soit la configuration de l'installation, les organes de sécurité requis doivent être installés conformément aux réglementations en vigueur.

Quelle que soit la configuration de l'installation, les organes de sécurité doivent être installés conformément aux législations en vigueur.

Voir nibefr pour plus d'options de raccordement.

Vous trouverez toutes les instructions propres aux accessoires de raccordement dans les instructions d'utilisation qui vous ont été fournies pour les différents accessoires. Voir page 59 pour consulter la liste des accessoires pouvant être utilisés avec la F2040.

Généralités

• Le branchement de la pompe à chaleur doit être réalisé par le fournisseur d'électricité et supervisé par un électricien qualifié.
• Si un disjoncteur électrique est utilisé, il doit être minimum de calibre « C » (fonctionnement du compteur). Pour la taille du disjoncteur différentiel, voir « Caractéristiques techniques »
• F2040 ne dispose pas de disjoncteur général sur l'alimentation électrique. Le câble d'alimentation de la pompe à chaleur (W1) doit par conséquent être connecté à un disjoncteur-sectionneur avec un écart de rupture d'au moins 3 mm. Si le bâtiment est équipé d'un dispositif de protection différentiel, la pompe à chaleur doit être équipée d'un disjoncteur indépendant. Le courant de déclenchement du disjoncteur différentiel ne doit pas dépasser 30 mA. La pompe à chaleur doit être alimentée en 230 V 50Hz par des lignes dédiées protégées en départ du tableau électrique par des disjoncteurs bipolaires dédiés à la pompe à chaleur.
• Si un test d'iso1ation doit être effectué dans le bâtiment, déconnecter la pompe à chaleur.
• Le câble de communication (W2) est inséré de l'arrière vers l'avant via UB2.
• Connectez le câble de communication (W2) du bornier (AA23-X4) au module intérieur.

Remarque!

L'installation électrique et l'entretien doivent être conduits sous la supervision d'un électricien qualifié. S'assurer que l'alimentation électrique générale est coupée avant d'entreprendre toute intervention sur la pompe à chaleur. L'installation et le câblage électriques doivent être réalisés conformément à la réglementation nationale en vigueur.

Remarque!

Vérifiez les branchements, la tension de secteur et la tension de phase avant de démarrer la machine pour ne pas endommager les composants électriques de la pompe à chaleur air/eau.

Remarque!

Seuls les contacts libres de potentiel peuvent être raccordés sur le régulateur (AA3-X6).

Remarque!

Si le câble d'alimentation est endommagé, seule NIBE, son représentant de service ou une personne autorisée peut le remplacer pour empêcher tout danger et dommage.

F2040-6

F2040-8

F2040-12

F2040-16

Remarque!

Pour éviter toute interférence, ne pas placer de système de communication et/ou de capteur non blindé relié aux cables de branchements externes à moins de 20 cm des cables à haute tension lors du routage.

ALIMENTATION

F2040-6

F2040-8

F2040-12

F2040-16

Le câble d'alimentation (W1) est fourni et branché en usine au bornier X1. La longueur de câble disponible est d'environ 1,8 m.

Connectez le câble de communication (W2) (fourni par l'installateur) au bornier AA23-X4 et xez-le à l'aide de serre-cables comme le montre l'image.

Pour la connexion de l'accessoire KVR 10, le cordon chauffant (EB14) est connecté via le presse-étoupes UB3, voir Cordon chauffant externe KVR 10 (accessoire) à la page 37.

LISTE des composants

Serre-câble, connexion en cascade UB1

Serr-cable, communicationUB2

Serr-cable, cordon chauffant (EB14)UB3

Cable, alimentation entrante W1

F2040-6

F2040-8

F2040-12

CORDON chauffant externe KVR 10 (ACCESSIONE)

F2040 est équipée d'une plinthe pour cordon chauffant externe EB14, non fourni). Le branchement est alimenté par 250 mA (F3 sur la carte de communication AA23). Si un autre cordon doit être utilisé, le fusible doit être remplacé par un autre de taille adaptée (voir tableau).

Remarque!

Des cordons chauffants auto-régulés ne doit pas être raccordés

câble de chauffage (m)	tot (W)Longueur,		Réf.Fusible	(F3)P
			718 085T100	mA/250
			518 900*T25	mA/250
			718 086T500	mA/250

Monté en usine. Raccordez le cordon chauffant externe (EB14) au bornier X1:4-6 d'après l'image suivante :

Remarque!

Le tuyau doit pouvoir supporter la chaleur du cordon chauffant.

Pour garantir cette fonction, l'accessoire KVR 10 doit être utilisé.

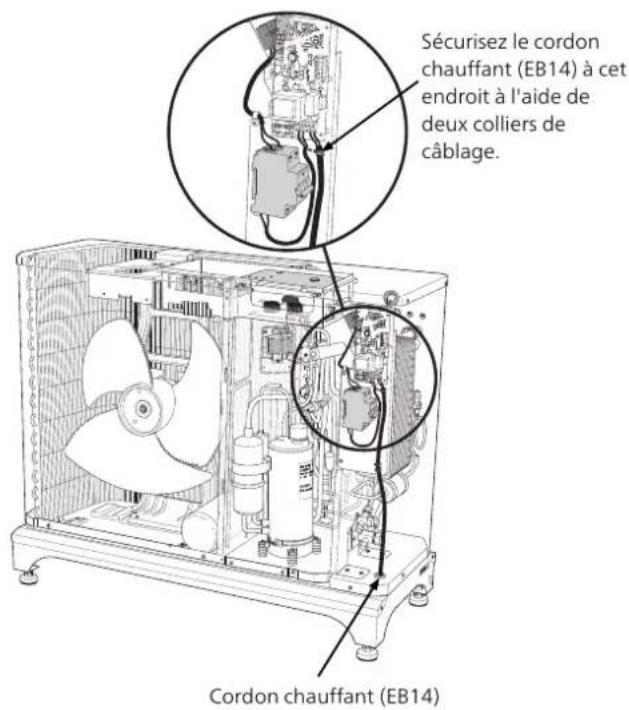

Acheminement du câblage

F2040-12

Le cheminement du cordon chauffant depuis le bornier de raccordement jusqu'au tuyau d'évacuation des condensats devra suivre le cheminement recommandé décrit sur l'image ci-après. Acheminez le cordon chauffant (EB14) via le presse-étoupe situé en partie inférieure de la carte et attachez-le en dessous de la carte à l'aide de deux serre-cables. La mise en contact entre cordon chauffant et le tuyau d'évacuation des condensats doit se faire en aval du presse-étoupe.

F2040-6

F2040-8

F2040-16

Une sonde de température BT28 (Tho-A) est située à l'arête de F2040.

Communication avec le MODULE intérieur

La pompe F2040 peut communiquer avec les modules intérieurs NIBE, en connectant le module intérieur au bornier X4:1-3 comme illustré sur l'image suivante :

Remarque!

Lors de l'installation de F2040-6, le module intérieur NIBE doit disposer de la version logicielle appropriée. Assurez-vous que le module intérieur dispose au moins de la version logicielle v8320.

Pour la connexion du module intérieur, consultez le manuel correspondant à l'adresse nibe.fr.

Remarque!

Lors de l'installation de F2040-6, le régulateur NIBE doit disposer de la version logicielle appropriée. Assurez-vous que le régulateur dispose au moins de la version logicielle v8320.

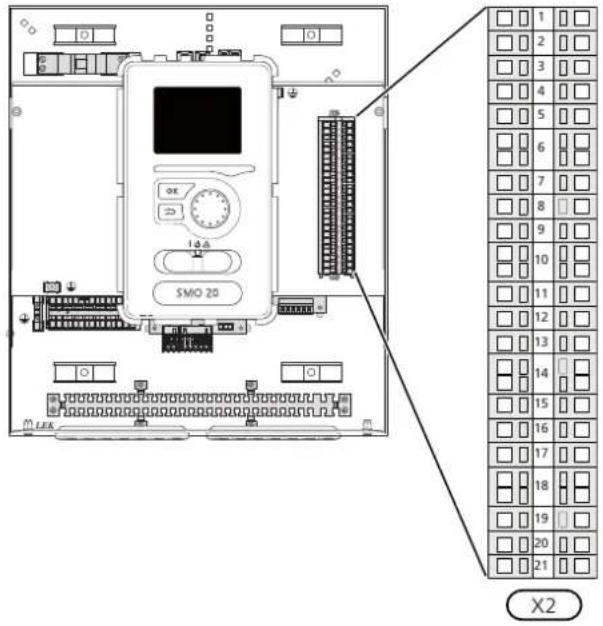

SMO 20 et F2040

F2040 peut communiquer avec le régulateur (SMO 20) lorsque ce dernier est branché au bornier SMO 20, X2-19(A), -20 (B), -21 (GND), comme illustré dans l'image suivante :

SMO 20

Le câble reliant la pompe à chaleur et le régulateur doit être branché entre le bornier (AA23-X4:1, 2, 3) de F2040 et le bornier (X2-19(A), -20 (B), -21 (GND)) de SMO 20. La longueur de graduation du conducteur est de 6 mm.

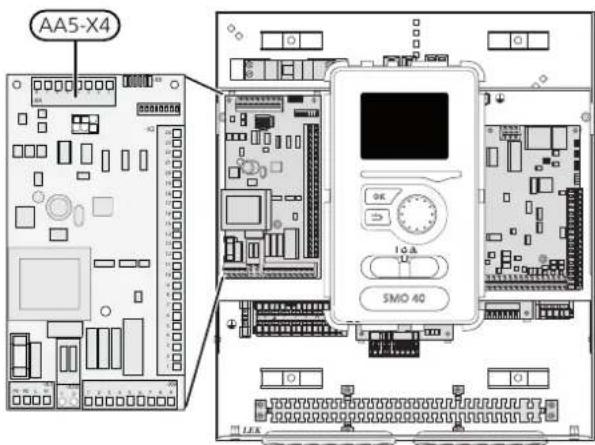

SMO 40

Le câble reliant la pompe à chaleur et le régulateur doit être branché entre le bornier (AA23-X4:1, 2, 3) de F2040 et le bornier (AA5: X4-1(A), -2 (B), -3 (GND)) de SMO 40.

La longueur de graduation du conducteur est de 6 mm.

SMO 40 Et plus F2040

Une ou plusieurs F2040 peuvent communiquer avec le régulateur (SMO 40) lorsque ce dernier est branché au bornier SMO 40, AA5: X4-1(A), -2 (B), -3 (GND), comme illustré dans l'image suivante :

F2040

Adressage VIA une connexion en cascade

L'adressage de F2040 s'effectue via la carte de communication (AA23-S3). L'adresse par défaut de F2040 est 1. Dans une installation en cascade, toutes les pompes à chaleur F2040 doivent posséder une adresse unique. L'adresse est codée en binaire.

			S3:3S3:2S3:1Adresse
			ARRÉTARRÉTARRÊT1
			ARRÉTARRÉTMarche2
			ARRÉTMarche3
			ARRÉTMarche4
			MarcheARRÉTARRÊT5
			MarcheARRÉTMarche6
			MarcheMarcheARRÊT7
			MarcheMarcheMarche8

Chauffage du

Avant sa mise en service, vérifiez que le circuit et le système de chauffage sont remplis et bien purgés. - S'assurer qu'il n'y a pas de fuites au niveau de F2040 (sauf F2040-6) est équipé d'une résistance de tuyauterie. carter qui pré-chauffe le compresseur à sa mise en fonctionnement et lorsque le compresseur est froid.

Remarque!

Remplissage et purge du système de circuit de chauffage

1. Le système de chauffage est rempli d'eau selon la pression nécessaire.
2. Purgez le système via le purgeur (QM20) situé au niveau du flexible et, le cas échéant, celui présent au niveau du circulateur.

Démarrage et inspection

F2040-6-8

1. Le chauffage du compresseur (CH) doit rester actif pendant au moins 6 à 8 heures pour que le compresseur puisse démarrer. Pour cela, allumez la tension de commande et débranchez le câble de communication.
2. F2040 doit être adressée si l'adresse doit être différente de l'adresse 1. Voir le chapitre Adressage via une connexion en cascade, à la page 42.
3. Le câble de communication raccorde au bornier AA23-X4 ne doit pas être raccordé.
4. Fermer le sectionneur général.
5. S'assurer que F2040 est branché à la source d'alimentation.
6. Après 6 à 8 heures, branchez le câble de communication (W2) sur le bornier AA23-X4.
7. Redémarrez le module intérieur. Suivez les instructions de la section « démarrage et d'inspection » dans le manuel d'installation du module intérieur F2040-12, -16

La pompe à chaleur démarre 30 minutes après la mise sous tension de l'unité extérieure et une fois le câble de communication (W2) connecté, le cas échéant.

Si programme fonctionnement en mode silencieux est requis, il doit être programmé dans la partie intérieure ou dans l'unité de commande.

Attention!

Le mode silencieux ne doit être programmé que périodiquement, car la puissance maximale est plus ou moins limitée aux valeurs nominales.

Attention!

Une fois l'alimentation coupée, patientez au moins deux minutes avant d'intervenir sur le circuit électrique.

Purge, côté chauffage

De l'air est initialement libéré de l'eau chaude et une purge ne peut être nécessaire. Si des bruits de bulles sont audibles dans la pompe à chaleur, la pompe de circulation et les radiateurs, tout le système doit être purgé. Lorsque le système est stable (pression correcte et tout l'air éliminé), le système automatique de réglage du chauffage peut être configuré selon les besoins.

Réglage, début de charge

Les instructions relatives au paramétrage de l'eau chaude sanitaire sont disponibles dans la notice d'installation du module intérieur correspondant. Voir la page 59 pour consulter la liste des unités intérieures et des accessoires compatibles avec F2040.

EB101

Ces réglages sont effectués sur l'écran du module intérieur.

Rafraîchissement autorisé

Indiquez ici si la fonction de rafraîchissement doit être activée pour la pompe à chaleur.

Mode silencieux autorisé

Indiquez ici si le mode silencieux doit être activé pour la pompe à chaleur.

Limitez courant

Indiquez ici si la fonction de limitation de courant doit être activée pour la pompe à chaleur. Lorsque la fonction est active, vous pouvez limiter la valeur de courant maximum.

Plage de réglage : 6 - 32 A

Réglage usine: 32A

Température d'arrêt compresseur

Vous pouvez ici limiter la valeur de la température extérieure de consigne, jusqu'à la valeur de fonctionnement de la pompe à chaleur.

Plage de réglage -20 - 2 °C

Réglage d'usine -20 °C

Freqbloc 1

Sélectionnez ici une plage de fréquences dans laquelle la pompe à chaleur peut fonctionner.

Freqbloc 2

Sélectionnez ici une plage de fréquences dans laquelle la pompe à chaleur peut fonctionner.

Remarque!

Toute intervention derrière les caches fixés des vis peut uniquement être réalisée sous le contrôle d'un électricien qualifié.

Remarque!

Comme F2040 peut être raccordée à un g nombre d'unités externes, celles-ci doivent être également contrôlées.

Remarque!

Dans l'éventualité d'une manipulation visant à rectifier les dysfonctionnements qui demandent d'agir derrière les caches de protection, l'alimentation électrique doit être coupée au niveau du sectionneur.

Attention!

Les alarmes sont reportées sur le moduleur/regulateur (VVM / SMO).

Les astuces suivantes peuvent permettre de résoudre les perturbations de comport :

Avant tout

Commencez par vérifier si des messages d'alarme sont affichés dans le menu Informations du module intérieur (VWM)/régulateur (SMO). Suivez les instructions sur l'écran du module intérieur (VWM)/régulateur (SMO).

F2040 arrêté

F2040 transmet toutes les alarmes au module interieur/de commande (VVM / SMO).

• Vérifiez que la pompe à chaleur F2040 est raccordée à la source d'alimentation et que le compresseur fonctionne. Vérifiez le module interieur/de commande (VVM / SMO). Voir la section relative aux perturbations de comport dans le manuel d'installation du module interieur/de commande (VV M / SMO).

F2040 ne communique pas

• Vérifiez que l'adressage de F2040 est correct.

Intégrer Vérifiez que le câble de communication est correctement connecté et qu'il est opérationnel.

Autres actions possibles

Si tous les composants sont déconnectés de l'alimentation générale.

Commencez par vérifier les éléments suivants :

• La pompe à chaleur fonctionne-t-elle ? Le câble d'alimentation de F2040 est-il branché ?
• Groupe et principaux fusibles du logement.
• Le disjoncteur de la pompe à chaleur (F).
• Le disjoncteur différentiel de l'habitation.

Attention!

Le paramétrage de l'eau chaude sanitaire est toujours réalisé via le module intérieur (VVM) ou via le régulateur (SMO).

Cette partie du chapitre répertoriant les différentes erreurs n'est valable que si la pompe à chaleur est raccordée au chauffe-eau.

• Importante consommation d'eau chaude.
• Attendre que l'eau ait été chauffée.
• Les réglages de l'eau chaude sont effectifs via le module intérieur/régulateur.
• Voir le manuel du module concerné.
• Filtre à particules obstrué.
• Vérifiez si une alarme Sortie condenseur é filtre à particules.

Température ambiante insuffisante

• Thermostat fermés dans plusieurs pièces.
• Régler les thermostats au maximum dans le plus de pièces possible.
• Paramètres incorrects du module intérieur/de commande.
• Voir le manuel du module concerné (VVM / SMO).
• Débit incorrect dans la pompe à chaleur.
• Vérifiez si une alarme Entrée condenseur élevée (163) ou Sortie condenseur élevée (162) est présente dans les messages d'information. Suivez les instructions pour régler le début de charge.

Température ambiante élevée

• Paramètres incorrects du module intérieur/de commande.
• Voir le manuel du module concerné.

Importante quantité d'eau sous F2040

Vérifiez que l'eau s'écoule normalement du tuyau d'évacuation des condensats (KVR 10).

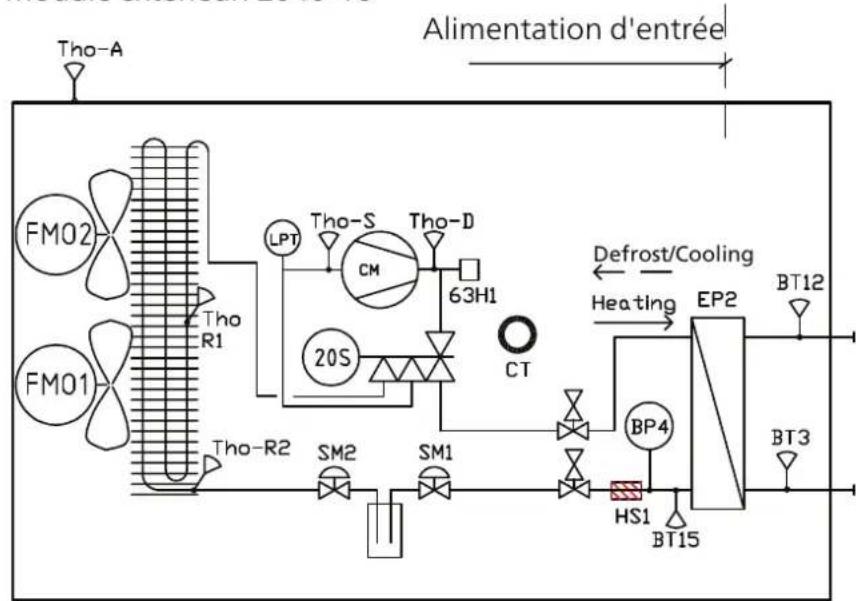

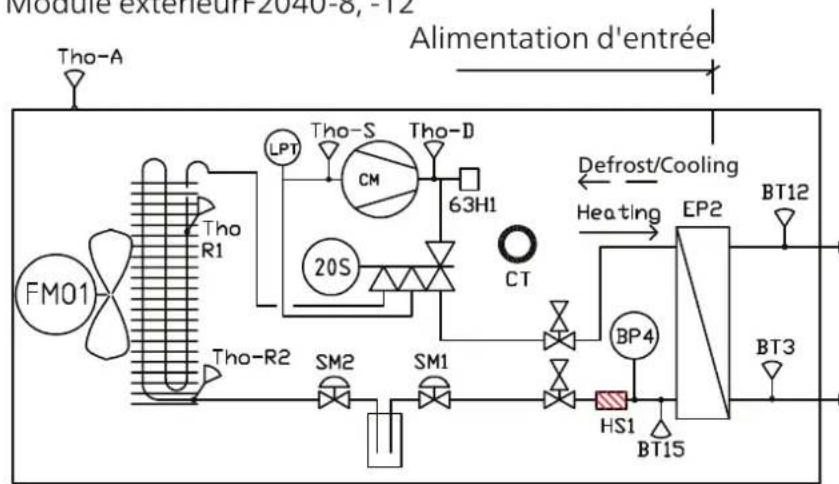

Emplacement du capteur

Sondes, etc.

TORBE1 (CT)

Pressostat haute pression BP1 (63H1)

Transmetteur de pressionBP2 (LPT)

Sonde haute pression BP4

BT3 Sonde de température du circuit de retour du circuit chauffage

BT12 Capteur de température, conduite d'alimentation du condensateur Capteur de température, gaz chaud BT14 (Tho-D) Capteur de température, ligne liquide BT15

BT16 (Tho-R1) Sonde de température, échangeur thermique, 1 Capteur de température, gaz d'aspiration BT17 (Tho-S) Sonde extérieure BT28 (Tho-A) Chauffage du compresseur EB10 (CH)

EB11 (DH) Résistance du bac d'évacuation des condensats Condenseur EP2 Ventilateur GQ1 (FM01) Compresseur GQ10 (CM) Filtre de séchage HS1

QN1 (EEV) Déshonctionneur

QN1 (SM2) Vanne de détente, chauffage

QN2 (20S) Robinet à 4 voies

QN3 (SM1) Vanne de détente, rafraîchissement

Thermo-R2 Sonde de température, échangeur thermique, 2

Désignations de l'emplacement des composants conformément à la norme EN 81346-2.

Désignations entre parenthèses selon la norme du fournisseur.

Connexion à la carte (PWB1)

F2040-6

F2040-8

F2040-12 / F2040-16

Emplacement de la dans F2040

Module extérieur F2040-6

Module extérieur F2040-8, -12

Module extérieur F2040-16

Données pour la sonde de température D'harmanes pour la sonde de température dans F2040-6 F2040-8, -12, -16

Tho-D

Tho-D

Tho-A, R

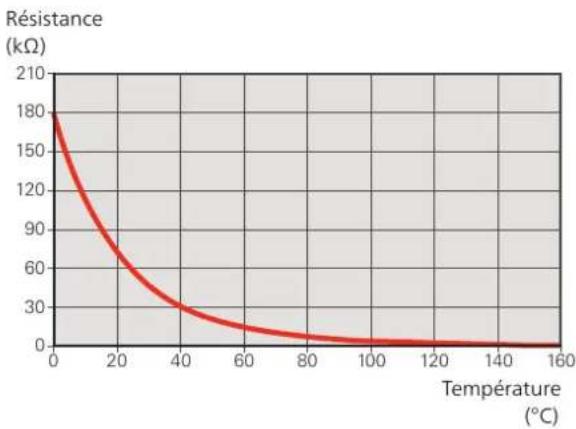

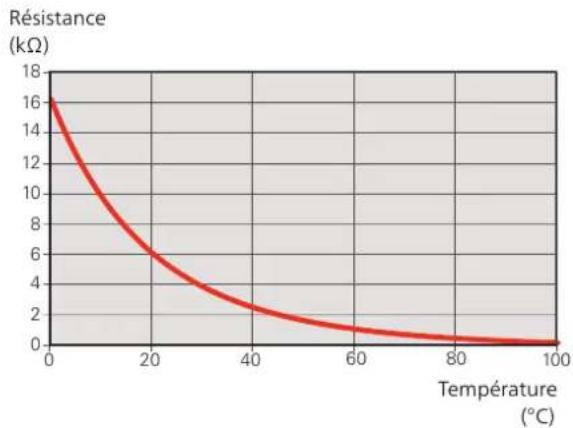

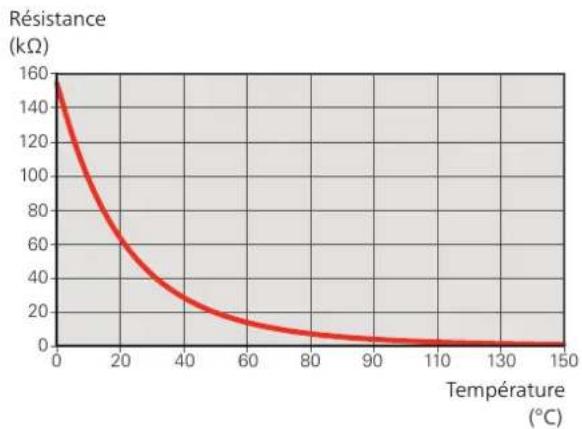

Données de la sonde de température du circuit de retour (BT3), de l'alimentation du condenseur (BT12) et de la ligne liquide (BT15)

		Tension (VCC)Rés
		3,256351,0-40
		3,240251,6-35
		3,218182,5-30
		3,189133,8-25
		3,15099,22-20
		3,10574,32-15
		3,04756,20-10
		2,97642,89-5
		2,88933,020
		2,78925,615
		2,67320,0210
		2,54115,7715
		2,39912,5120
		2,24510,0025
		2,0838,04530
		1,9166,51435
		1,7525,30640
		1,5874,34845
		1,4263,58350
		1,2782,96855
		1,1362,46760
		1,0072,06865
		0,8911,73970
		0,7851,46975
		0,6911,24680
		0,6071,06185
		0,5330,90890
		0,4690,77995
		0,4140,672100

9 Liste d'alarmes

			Cause possibleDescriptionTexte de l'alarme à l'
	Défaut de la sonde BT3Defaut de capteur, sonde d'entrée d'eau dans la pompe F2040 (BT3).	Circuit ouvert ou court-circuit à l'entretedu capteurLe capteur ne fonctionne pas (voir la se-ction "Problèmes d'inconfort").Défaillance de la carte de contrôle dans la pompe F2040AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AAA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA
	Défaut de la sonde BT1Dafaut de capteur, capteur sortie d'eaucapteur dans la F2040 (BT12).	d'oult circuit ouvert ou court-circuit à l'entretedu capteurLe capteur ne fonctionne pas (voir la se-ction "Problèmes d'inconfort").Défaillance de la carte de contrôle dans la pompe F2040AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23 AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA23AA 60 minutes en continu.
	Sortie condenseur élevéeTéchéture trop élevé à la sortie du liquidide dans la pompe F2040 (BT15).	c'obet faible pendant le chauffageTempératures de consigne trop élevées
	Entrée condenseur élevéeTéchéture trop élevé à l'entrée du condenseur. Réinitialisation automatique.	o'temperature généraee par une autre source de chaleur
	Dégivrage en cours183Ceci n'est pas une alarme, mais un es-tat D'enrique lorsque la pompe à chaleur exé-cute la procédure de dégivrage	cute la procédure de dégivrage
	Alarme HP220	Le pressostat haute pression s'est (63H)1Circulation d'air insuf sante ou échan-déclenché 5 fois en 60 minutes ou pendgrut thermique obstruéCircuit ouvert ou court-circuit à l'entretedu pressostat haute pression (63H1)Défaillance du pressostat haute pressionDétendeur connecté de façon incorrecteRobinet de service ferméDéfaillance de la carte de contrôle dans la pompe F2040Débit faible ou inexistant pendant lechauffageDéfaillance de la pompe de circulationDéfaillance de fusible, F(4A)
			Cause possibleDescriptionTexte de l'alarme
	Alarme BP221	Valeur trop faible sur le capteur basssion 3 fois en 60 minutes.	Précircuit ouvert ou court-circuit à l'entrée du capteur basse pressionDéfaillance du capteur basse pressionDéfaillance de la carte de contrôle dans la pompe F2040Circuit ouvert ou court-circuit à l'entrée du capteur de gaz d'aspiration (Tho-S)Défaillance du capteur de gaz d'aspiration (Tho-S)
	Erreur de com. UE223	La communication entre la carte de contrôleDisjoncteurs de F2040 désactivés et la carte de communication est interneAcheminemment du câblage incorrect pue. Un courant continu (CC) de 22 voits doit être obtenu au niveau du commutateur CNW2 sur la carte de contrôle (PWB1).
	Alarme ventilateur224	Écarts de la vitesse du ventilateur de F2040.	Leventilateur ne peut pas tourner libre-mentDéfaillance de la carte de contrôle dans la pompe F2040Défaillance du moteur du ventilateurCarte de contrôle sale dans la pompe F2040Fusible (F2) grillé
230	T° de refoulement élevé en continu	Écart de température sur le capteur de refoulement (Tho-D) cinq fois en 60 minutes ou pendant 60 minutes en continu.	Réte captein ne fonctionne pas (voir la se-foulement (Tho-D) cinq fois en 60 minutes "Sonde de température ambiente").Circulation d'air insuf sante ou échan-geur thermiqueObstructionSi le défaut persististe pendant le raffi-ssement, il se peut que la quantité uide frigorégène soit insuf sante.Défaillance de la carte de contrôle dans la pompe F2040
	Erreur de communication	Defaut de communication avec la carteauxiliaire	Pompe F2040 non alimentéeDéfaut dans le cable de communication.
261	Température élevée dans l'échangeur thermique	Écart de température sur le capteur de l'échangeur thermique (Tho-R1/R2) cinq fois en 60 minutes ou pendant 60 minutes en continu.	Le captein ne fonctionne pas (voir le-condition "Problèmes d'inconfort").Erection d'air insuf sante ou échan-geur thermique obstruéDéfaillance de la carte de contrôle dans la pompe F2040Trop de uide frigorégène
262	Transistor de puissance trop chaud.	Lorsque l'IPM (Module d'alimentation intel-Peut se produit lorsqu'el'alimentation ligent) af che le signal FO (sortie défaut)electrique 15 V vers l'inverter PCB est cinq fois sur une période de 60 minutesinstable.
	Erreur inverter263	Tension de l'inverter non conforme aux paramètres quatre fois en 30 minutes.	Interférence de l'alimentation électrique entranteRobinet de service ferméQuantité insuffisante de fluide frigorégèneDéfait du compresseurDéfaillance du circuit imprimé de l'invest dans la pompe F2040
			Cause possibleDescriptionTexte de l'alarme à l
	Erreur inverter264	Communication entre le circuit imprimé d'circluit ouvert dans la connexion entre l'inverter et la carte de contrôle rompu.	• Défaillance du circuit imprimé de l'irver-ter dans la pompe F2040 • Défaillance de la carte de contrôle dans la pompe F2040
	Erreur inverter265	Écart continu sur le transistor de puissance pendant 15 minutes.	• Défaillance du moteur du ventilateur • Défaillance du circuit imprimé de l'irver-ter dans la pompe F2040
	Réfrigérant insuf sant266	Une quantité insufficiente de réfrigérant détectée au moment du démarrage en mode refroidissement.	• sRobinet de service fermé • Raccord desserré au niveau du capteur (BT15, BT3) • Défaillance du capteur (BT15, BT3) • Fluide frigorégène en quantité insuffisante
		Échec du démarrage du comptesseEnerre	• Défaillattem267u circuit imprimé de l'irver dans la pompe F2040 • Défaillance de la carte de contrôle la pompe F2040 • Défaut du comptasse
			• Panne électrique soudaineSur-intensité, Module ,
	Air extérieur froid271	Température de BT28 inférieure à la valeur conditions climatiques froides • Défait sonde
	Air extérieur chaud272	Température de BT28 inférieure à la valeur conditions climatiques chaudes • Défait sonde
	Défaut de la sonde Tho-Baissance de capteur, échangeur thermique de la pompe F2040(Tho-R).	• Circuit ouvert ou court-circuit à l'entreté du capteur • Le capteur ne fonctionne pas (voir la se-ction "Problèmes d'infort"). • Défaillance de la carte de contrôle la pompe F2040
	Défaut de la sonde Tho-Baissot de capteur, sonde de température extérieure dans la pompe F2040 (Tho-A).	• Circuit ouvert ou court-circuit à l'entreté du capteur • Le capteur ne fonctionne pas (voir la se-ction "Problèmes d'infort"). • Défaillance de la carte de contrôle la pompe F2040
	Défaut de la sonde Tho-Baissot de capteur, refoulement dans la pompe F2040 (Tho-D).	• Circuit ouvert ou court-circuit à l'entreté du capteur • Le capteur ne fonctionne pas (voir la se-ction "Problèmes d'infort"). • Défaillance de la carte de contrôle la pompe F2040
	Défaut de la sonde Tho-Baissot de capteur, gaz d'ascipation dans pompe F2040 (Tho-S).	• Défaut de la sonde Tho-Baissot de capteur • Le capteur ne fonctionne pas (voir la se-ction "Problèmes d'infort"). • Défaillance de la carte de contrôle la pompe F2040

			Cause possibleDescriptionTexte de l'alarme
	Défaut de la sonde LPT2040	2040faillance de capteur, transmetteur basée Circuit ouvert ou court-circuit à l'entrée du capteurLe capteur ne fonctionne pas (voir la section "Problèmes d'inconfort").Défaillance de la carte de contrôle dans la pompe F2040Défaut dans le circuit de uide frigori-gène
294	Pompe à chaleur air/eau non compatible	La pompe à chaleur et le module intéresse module extérieur et le module intéresse module extérieur. Le module intéresse module extérieur et le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Leodule intéresse module extérieur. Leodule intéresse module extérieur. Leodule intéresse module extérieur. Leodule intéresse module extérieur. Leodule intéresse module extérieur. Leodule intéresse module extérieur. Leodule intéresse module extérieur. Leodule intéresse module extérieur. Leodule intéresse module extérieur. Leodule intéresse module extérieur. Leodule intéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintiéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéresse module extérieur. Leoduleintéression module extérieur. Leoduleintéression module extérieur. Leoduleintéression module extérieur. Leoduleintéression module extérieur. Leoduleintéression module extérieur. Leoduleintéression module extérieur. Leoduleintéression module extérieur. Leoduleintéression module extérieur. Leoduleintéression module extérieur. Leoduleintéression module extérieur. Leoduleintéression module extérieur. Leoduleintéressionodule extérieur. Leoduleintéressionodule extérieur. Leoduleintéressionodule extérieur. Leoduleintéressionodule extérieur. Leoduleintéressionodule extérieur. Leoduleintéressionodule extérieur. Leoduleintéressionodule extérieur. Leoduleintéressionodule extérieur. Leoduleintéressionodule extérieur. Leoduleintéressionodule extérieur. Leoduleintéressionodule extérieur. Leoduleintéressionodule intéression. Leoduleintéressionodule intéression. Leoduleintéressionodule intéression. Leoduleintéressionodule intéression. Leoduleintéressionodule intéression. Leoduleintéressionodule intéression. Leoduleintéressionodule intéression. Leoduleintéressionodule intéression. Leoduleintéressionodule intéression. Leoduleintéressionodule intéression. Leoduleintéressionodule intécession. Leoduleintéressionodule intécession. Leoduleintéressionodule intécession. Leoduleintéressionodule intécession. Leoduleintéressionodule intécession. Leoduleintéressionodule intécession. Leoduleintéressionodule intécession. Leoduleintéressionodule intécession. Leoduleintéressionodule intécession. Leoduleintéressionodule intécession. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. 294	Pompe à chaleur air/eau non compatible	La pompe à chaleur et le module intéresse module extérieur et le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Le module intéresse module extérieur. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation. Leoduleintéressionodule intécessation.Léclecapteur ne fonctionne pas (voir la section "Problèmes d'inconfort").Défaillance de la carte de contrôle AA23 dans la pompe F2040

a 1

10 Accessoires

Notez que les accessoires ne sont pas tous disponibles sur tous les marchés.

PIED ET SUPPORTS

Pied au sol

F2040-6, -8, -12, -16

Réf. 067 599

Support mural

F2040-6, -8, -12

Ref. 067 598

TUYAU D'ÉVACUATION DES CONDENSATS

Tuyau d'évacuation des condensats, différentes longueurs.

Disjoncteur monophasé.

KVR 10-10 F2040 / HBS05

1 metres

Ref. 067 614

KVR 10-30 F2040 / HBS05

3 metres

Ref. 067 616

KVR 10-60 F2040 / HBS05

6 metres

Ref. 067 618

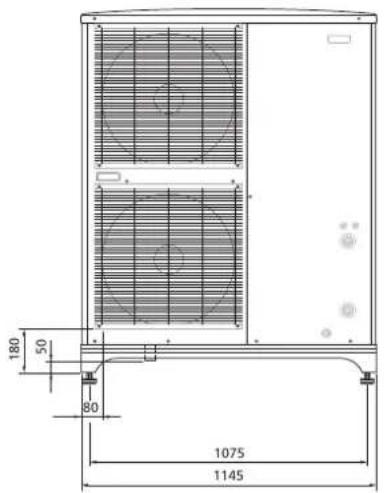

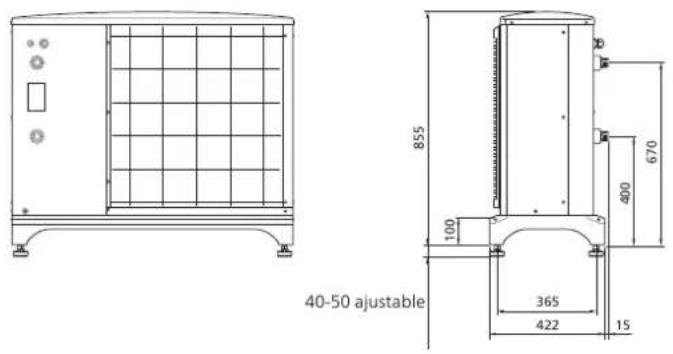

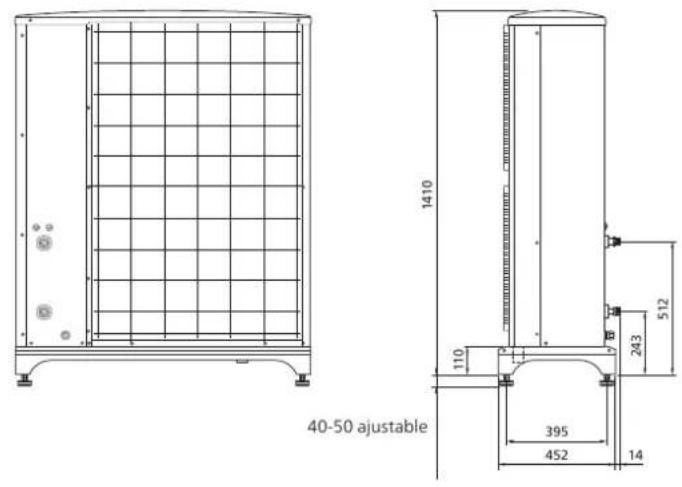

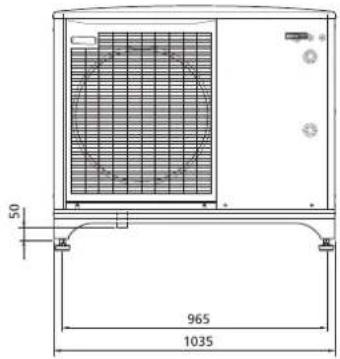

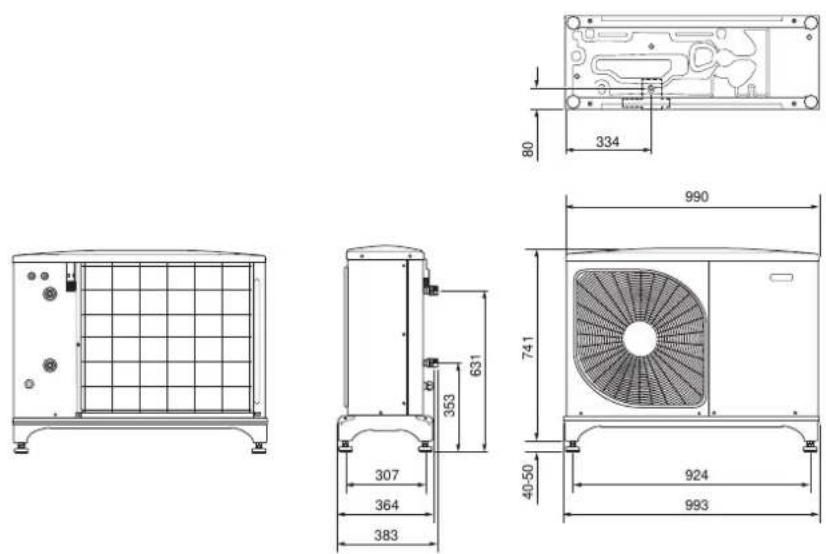

Dimensions et plans d'implantation

F2040-6

• L'accessoire KVR 10 est requis.

F2040-8

* L'accessoire KVR 10 est requis.

F2040-12

L'accessoire KVR 10 est requis.

F2040-16

* L'accessoire KVR 10 est requis.

Niveau de pression sonore

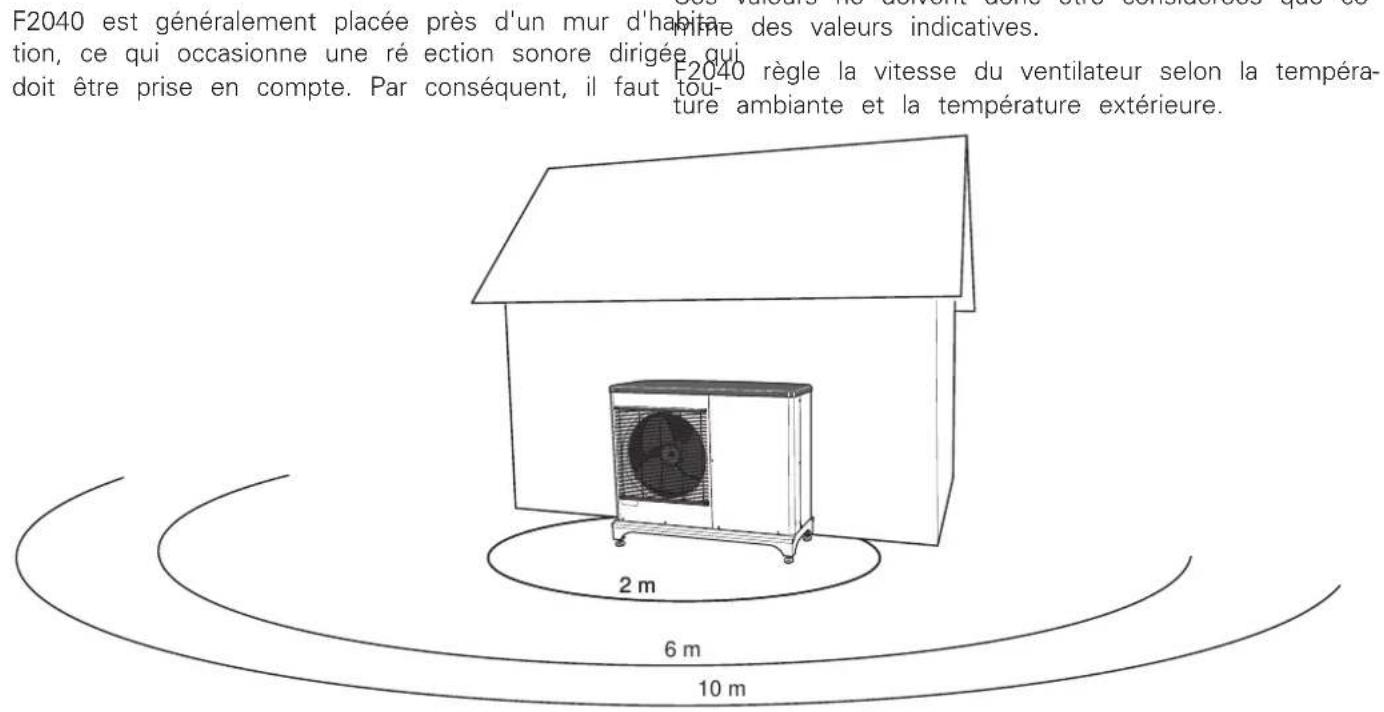

Essayer de trouver un emplacement sur le côté qui est le moins sensible au bruit.

Les niveaux de pression sonore sont de plus affectés par les murs, briques, différences de niveau de sol, etc. Ces valeurs ne doivent donc être considérées que comme des valeurs indicatives. Ce qui F2040 règle la vitesse du ventilateur selon la température ambiante et la température extérieure.

					F2040-16F2040-12F2040-
	W(A)Puisance sonore	*conformé à la norme EN 12101576478 (nominale)
				4743403	6dB(A)Niveau
				37,533,530	526,5dB(A)N
				3329262	2dB(A)Niveau

*Espace libre.

Caractéristiques techniques

IP 21

					F2040-16F20
Données de sortie selon la norme EN75K1451	Temp. extérieure/Temp. alim.
Puisance calori que/Puisance consommée/COP(kW/kW-)au débit nominal	7/35 °C (sol)Chauffage				7,03/1,45/4,855,21/1,09/4,783,86
	2/35 °C (sol)				9,33/2,38/3,926,11/1,79/3,865,11
	-7/35 °C (sol)				12,1/4,32/2,809,00/3,27/2,756,60
	7/45 °C				6,75/1,74/3,885,00/1,31/3,823,70
	2/45 °C				9,18/2,98/3,086,00/2,24/3,045,03
Puisance calori que/Puisance consommée/EER(kW/kW-)au débit maximal	27/7 °CRafraichissement				13,30/3,99/3,339,70/3,32/3,521
	27/18 °C				17,70/4,52/3,911,45/3,41/2,777,1
	35/7 °C				13,04/4,53/2,889,20/3,58/3,129,
	35/18 °C				15,70/5,04/3,121
Données électriques
Courant de fonctionnement maximal de la pompe chaleur	à ms				25231615A
Courant de fonctionnement max., comprésur	ms				24221514A
Courant de départ	Amis		5
Sortie nominale, ventilateur	W	50	86	86	2 x 86
Fusible1)	ms				25251616A
Indice de protection		IP24
Circuit frigorique
Type de uide frigorégène		R410A
Fluide frigorégène GWP		2 088
Type de compresseur		Double rotatif
Huile du compresseur		M-MA68
Charge	kg	1,5	2,55	2,9	4,0
Charge en équivalent CO2	t	3,13	5,32	6,06	8,35
Pression de coupure du pressostat haute pression	MPa	-	4,15 (41,5 bars)
Valeur de coupure HP		4,15 (41,5 bars)
Pression de coupure du pressostat BASSE pression	MPa	-	0,079 (0,79 bars)
Eau glycolée
Débit d'air	m3/h	2 530	3 000	4 380	6 000
Temp. air min./max.	°C	-20 / 43
Système de dégivrage		Inversion de cycle
Circuit de chauffage
Pression min./max. du circuit chauffage	MPa	0,05/0,25 (0,5/4,5 bars)
Volume min., système de climatisation chauffage/raffraîchissement	I	20	50	80	150
Volume min., système de climatisation, plancher raffraîchissant	I	50	80	100	150
Débit max., système de climatisation	I/s	0,29	0,38	0,57	0,79
Débit min., système de climatisation, vitesse de pompé de circulation 100 % (débit de dégivrage)	I/s	0,19	0,19	0,29	0,39
Débit min., chauffage	I/s	0,09	0,12	0,15	0,25
Débit min., raffraîchissement	I/s	0,11	0,15	0,20	0,32
min./max. Température de l'eau de chauffage en titionnement continu	fonc- °C	25 / 58
Connexion au circuit chauffage, I ext.		G1"
Dimensions et poids
Largeur	mm	364	422	452	452
Profondeur	mm	791 (+50/-0)	895 (+50/-0)	995 (+50/-0)	1450 (+50/-0)
Hauteur avec support	mm	791 (+50/-0)	895 (+50/-0)	995 (+50/-0)	1450 (+50/-0)
Poids (hors emballage)	kg	66	90	105	135
Divers
		064 206Réf. 064 109		064 092	064 108

La puissance spécifiée est limitée par des fusions plus faibles.

SCOP et designh F2040 selon la norme EN 14825
							161286F2040
	designh	SCOPP	designh	SCOPP	designh	SCOPP	designh	SCOPP
								4,4814,54,388,28103,257,03,4
								3,43143,3811,53,5593,6
								2,9162,85132,78102,97
								85,954,558,035,8535-
							SCOP	3558,8154,724,588,4584,

CLASSE énergétique, CLIMAT MOYEN

		Modèle		F2040-8F2040-16F2040-12
Modèle du module de commande		SMO	SMO	SMO	SMO
Application chauffage	°C	35/55	35/55	35/55	35/55
Classe d'ef cacité du produit pour le chauffage am-bient1)		A++ / A++	A++ / A++	A++ / A++	A++ / A++
Classe énergétique du système de chauffage2)		A+++ / A++	A+++ / A++	A+++ / A++	A+++ / A++

1 Échelle de la classe d'efficacité du produit pour le chauffage ambiant : A++ - G. 2 Échelle de la classe d'efficacité du système pour le chauffage ambiant : A++- G. L'efficacité du produit combiné ne prend en compte que le régulateur. Si une chaudière ou un dispositif solaire est ajouté au système, l'efficacité énergétique globale du système doit être recalculée.

Zone de fonctionnement

Fonctionnement du compresseur - Chauffage

Température de l'eau

Pendant des courtes périodes, il est possible d'obtenir des températures de fonctionnement plus basses côté chauffe-eau, par exemple pendant le démarrage.

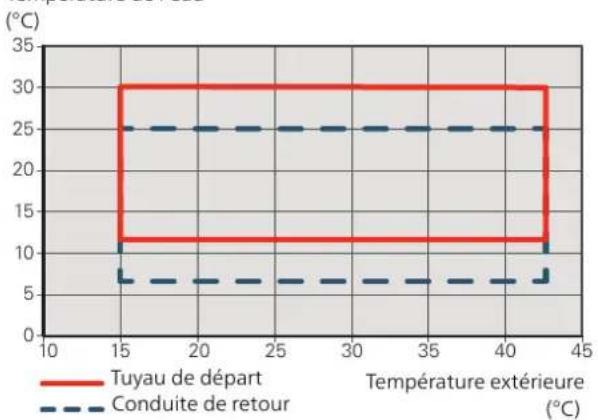

Fonctionnement du compresseur - Rafraîchissement

Température de l'eau

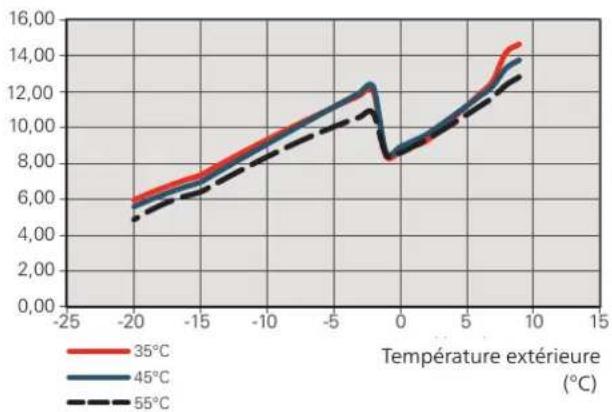

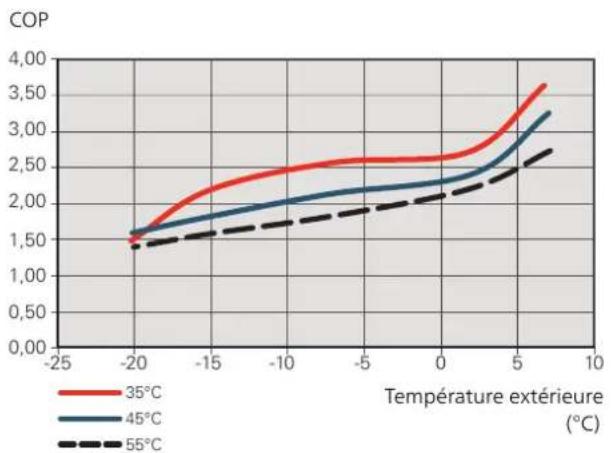

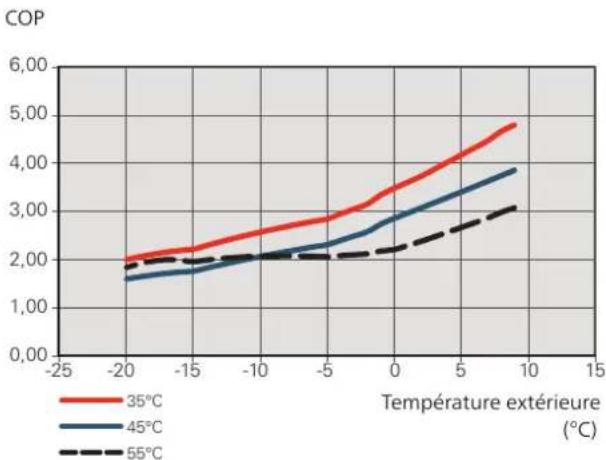

Puissance calorique et COP

Puissance calorifique et COP à différentes températures de départ. Puissance calorifique maximale, dégivrage compris.

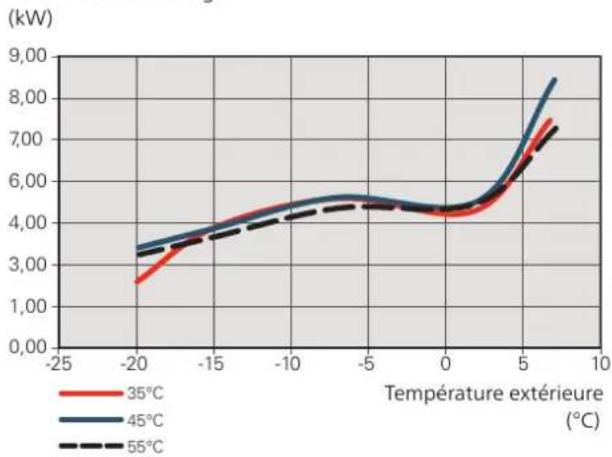

Puissance calorique max. F2040-6

Puissance de chauffage

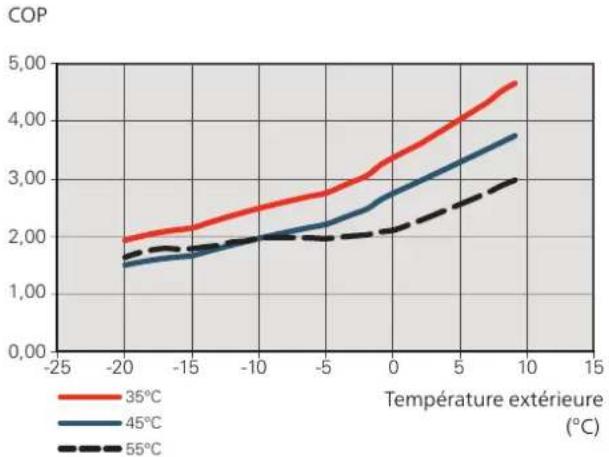

COP F2040-6

Puissance maxi. spécie e F2040-8

Puissance de chauffage

COP F2040-8

Puissance maxi. spécifiée F2040-12

Puissance de chauffage (kW)

COP F2040-12

Puissance maxi. spécifiée F2040-16

Puissance de chauffage (kW)

COP F2040-16

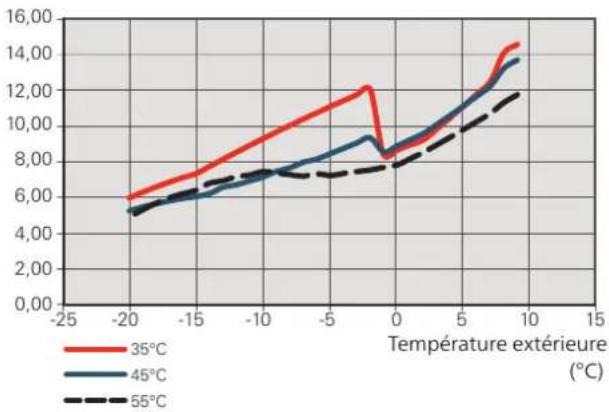

Puissance avec un calibre de fusible faible que la valeur recommandée

Puisance fournie F2040-12 calibre de fusible

Puissance de chauffage

(kW)

Puissance fournie F2040-12, calibre de fusible 20A

Puissance de chauffage

(kW)

Puissance fournie F2040-16, calibre de fusible 20A

Étiquetage énergétique

FICHE D'INFORMATION

		NIBE Fournisseur
					F2040-16F2040-12F2040-8F2040-5535 / 5535 / A++A++ / .
					35 / 5535 / A++A++ / .
locaux					A++ / A++A++ / .
design) pour le chauffage des locaux en climat moyen			Puisance nominale (P	15 / 1412W	108 / 75 / 5
Consommation annuelle d'énergie pour le chauffage des locaux en climat moyen	kWh	2 089 / 3 248	3 882 / 4 447	5 382 / 6 136	6 702 / 8 431
Ef cacité energétique pour le chauffage des locaux en climat moyen	%	188 / 131	172 / 127	174 / 132	176 / 134
Puisance acoustique LWA à l'intérieur	dB	35	35	35	35
Puisance nominale (Pdesign) pour le chauffage des locaux en climat froid		4 / 6	9 / 10	12 / 13	15 / 16
design) pour le chauffage des locaux en climat chaudi			Puisance nominale (P	15 / 1512W	128 / 84 / 5
Consommation annuelle d'énergie pour le chauffage des locaux en climat froid	kWh	2 694 / 4 610	6 264 / 8 844	7 798 / 11 197	10 040 / 13 629
Consommation annuelle d'énergie pour la production d'ECS en climat froid	kWh	872 / 1 398	1 879 / 2 333	2 759 / 3 419	3 370 / 4 183
Ef cacité saissonné pour le chauffage des locaux en climat froid	%	143 / 116	139 / 108	142 / 111	144 / 113
Ef cacité saissonné pour le chauffage des locaux en climat chaudi	%	252 / 179	225 / 180	229 / 185	235 / 189
Puisance acoustique LWA à l'extérieur	dB	50	54	57	61

DONNÉES RELATIVES À L'EFFICACITE ÉNERGÉTIQUE DU PRODUIT COMBINÉ

					F2040-16F2040
Modèle du module de commande		SMO	SMO	SMO	SMO
					35 / 5535 / 5535
Classe du régulateur		VI
Bonus	%	4,0
Efficacité énergétique sausonnière du produit combiné pour le chauffage des locaux en climat moyen	%	192 / 135	176 / 131	178 / 136	180 / 138
Classe énergétique du produit combiné		A+++ / A++	A+++ / A++	A+++ / A++	A+++ / A++
Efficacité énergétique sausonnière du produit combiné pour le chauffage des locaux en climat froid	%	147 / 120	143 / 112	146 / 115	148 / 117
Efficacité énergétique sausonnérique du produit combiné pour le chauffage des locaux en climat chaud	%	256 / 183	229 / 184	233 / 189	239 / 193

L'efficacité du produit combiné ne prend en compte que le régulateur. Si une chaudière ou un dispositif solaire est ajouté au système, l'efficacité énergétique globale du système doit être recalculée.

Documentation technique

F2040-6Modèle

Type de pompé à chaleur		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur BASSE TEMPERATURE		Oui Non
Thermoploregeur intégré pour l'appoint électricité		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN14825 / EN14511 / EN12102Normes appliquéeskW5,3Préféroyanténergie équiqueaismmiède pour le chayfage des locaux
Puisance déclarée pour le chauffage en charge extérieure Tj		partielle et à une Comptérate pour le chauffage à une charge partielle et à une températeterielle Tj
				Tj = -7 °C		-1,88COPdTj = -7
				Tj = +2 °C		-3,26000Pdph= +2
				Tj = +7 °C		-4,72000Pdph= +7
				Tj = +12 °C		-6,47000Pdph= +12
				Tj = biv		-1,88000Pdph= biv
				Tj = TOL		-1,70000Pdph= TO
Tj = -15 °C (si TOL < -20 °C)	Pdh	kW	Tj = -15 °C (si TOL < -20 °C)	COPd	-
Température bivalente	Tbiv	-7	°C	Température extérieure minimum	TOL	-10 °C
Puisance calori que sur un intervalle cyclique	Pych	kW	Ef cacité sur un intervalle cyclique	COPcyc	-
		CdhCoef-àjeet	de dégradation Température maximaile de service de l'eau deWTOL	°C58
Consommation d'électricité dans les modes autres que le mode Appréint de chauffage
Mode arrêt	POFF	0,007	kW	Puisance thermique nominale	Psup	1,2 kW
Mode arrêt par thermostat	PTO	0,012	kW
Mode Veille	PSB	0,012	kW	Type d'énergie utilisée	electrique
Mode résistance de carter active	PCK	0	kW
Autres caractéristiques
Régulation de pressance	Variable		Débit d'air nominal (air-eau)		2 526	m³/h
Niveau de pressance sonore, interieur/extérieur	LWA	35/50	dB	Débit nominal du uide caloporteur		m³/h
Consummation annuelle d'énergie	HE	kWh3	2400bit d'eau glycolée pour les pompes eau-glyco-lee-eau ou eau-eau			m³/h
Contact	NIBE Energy Systems - Box 14 - Hannabadsvägen 5 - 285 21 Markaryd - Sweden

F2040-8Modèle

Type de pompé à chaleur		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur BASSE Température		Oui Non
Thermoploregeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN14511 / EN14825 / EN12102Normes appliquéeskW7PratéFpaissacénatgénétique saissonnées pour le chauf-fage des locaux
Puisance déclarée pour le chauffage en charge extérieure Tj		partielle et à une Coépotérate pour le chauffage à une charge partielle et à une températuretérielle Tj
				Tj = -7 °C		-1,94COPdTj = -7
				Tj = +2 °C		-3,1KoPPdh= +2
				Tj = +7 °C		-4,4KoPPdh= +7
				Tj = +12 °C		-5,9KoPPdh= +1;
				Tj = biv		-1,8KoPPdh= biv
				Tj = TOL		-1,8KoPPdh= TO
Tj = -15 °C (si TOL < -20 °C)	Pdh	kW	Tj = -15 °C (si TOL < -20 °C)	COPd		-
Température bivalente	Tbiv	-9	°C	Température extérieure minimum	TOL	-10
Puisance calori que sur un intervalle cyclique	Pych	kW	Ef cacute sur un intervalle cyclique	COPcyc	-
		CdhCoef-Oéot	de dégradatétempérature maximale de servicechauffage	de l'eau deWTOL	°C58
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	POFF	0,0027	kW	Puisance thermique nominale	Psup	1,1 kW
Mode arrêt par thermostat	TO	P	kW0,01
Mode Veille	PSB	0,015	kW	Type d'énergie utilisée	electrique
Mode résistance de carter active	CK	P	kW0,03
Autres caractéristiques
Régulation de puissance		Variable		Débit d'air nominal (air-eau)	3000	m3/h
Niveau de puissance sonore, intérieur/extérieur		LWA	35/54 dB	Débit nominal du uide caloporteur	0,6	m3/h
Consommation annuelle d'énergie		HE	Q kWh4 44Débit d'eau glycolée pour les pompes eau-glyco-lee-eau ou eau-eau		m3/h
Contact	NIBE Energy Systems - Box 14 - Hannabadsvagen 5 - 285 21 Markanyd - Sweden

F2040-12Modèle

Type de pompé à chaleur		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur BASSE Température		Oui Non
Thermoplongeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN14825 / EN14511 / EN12102Normes appliquéeskW10Prafé d'échéances energetiques saissonnées pour le chauf-fage des locaux
Puisance déclarée pour le chauffage en charge extérieure Tj		partielle et à une Comptérate pour le chauffage à une charge partielle et à une températuretérielle Tj
						-1,99COPdTj = -7-3,220000PdphTj +2-4,610000PdphTj +7-6,250000PdphTj +1-1,900000PdphTj biv-1,920000PdphTj FO
Tj = -15 °C (si TOL < -20 °C)	Pdh	kW	Tj = -15 °C (si TOL < -20 °C)		COPd	-
Température bivalente	Tbiv	-8	°C	Température extérieure minimum		TOL -10 °C
Puisance calorie que sur un intervalle cyclique	Pych	kW	Ef cationé sur un intervalle cyclique		COPcyc	-
		CdhCoef-Ojet de dégradationchauffage
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	POFF	0,002	kW	Puisance thermique nominale		Psup 1,9 kW
Mode arrêt par thermostat	TO	P	kW0,014
Mode Veille	PSB	0,015	kW	Type d'énergie utilisée		electrique
Mode résistance de carter active	CK	P	kW0,035
Autres caractéristiques
Régulation de puissance		Variable		Débit d'air nominal (air-eau)		4.380 m³/h
Niveau de puissance sonore, interieur/extérieur		LWA	35/57	dB	Débit nominal du uide caloporteur	0,86 m³/h
Consommation annuelle d'énergie		HE	Q kWh6 136ébit d'eau glycolee pour les pompes eau-glycolee-eau ou eau-eau
Contact	NIBE Energy Systems - Box 14 - Hannabadsvägen 5 - 285 21 Markaryd - Sweden

F2040-16Modèle

Type de pompé à chaleur		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur BASSE TEMPERATURE		Oui Non
Thermoplongeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN14825 / EN14511 / EN12102Normes appliquéeskW14Präf. d'électricité énergétique saumière pour le changefage des locaux
Puisance déclarée pour le chauffage en charge extérieure Tj		partielle et à une°Cémpôt pour le chauffage à unecharge tériérieure Tj			%134η-2,01COPdTj = -7PdhTj = 7,6 °C3,2900PdTj = +2PdhTj = 4,9 °C4,6800PdTj = +7PdhTj = 6,12 °C5,1000PdTj = +1: -1,3800PdTj biv-1,3800PdTj TE
Tj = -15 °C (si TOL < -20 °C)	Pdh	kW	Tj = -15 °C (si TOL < -20 °C)	COPd	-
Température bivalente	Tbiv	-8	°C Température extérieure minimum	TOL	-10 °C
Puisance calori que sur un intervalle cyclique	Pych	kW	Ef cacity sur un intervalle cyclique	COPcyc	-
		-0,98CdhCoef cients de dégradatiétempérature maximaile de service de l'eauWTOLchauffage
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	POFF	0,002	kW Puisance thermique nominale	Psup	3,0 kW
Mode arrêt par thermostat	TO	P	kW0,016
Mode Veille	PSB	0,015	kW Type d'énergie utilisée	electrique
Mode résistance de carter active	CK	P	kW0,035
Autres caractéristiques
Régulation de puissance		Variable	Débit d'air nominal (air-eau)	6 000	m3/h
Niveau de puissance sonore, interieur/extérieur	LWA	35/61	dB Débit nominal du uide caloporteur	1,21	m3/h
Consummation annuelle d'énergie	HE	Q kWh8 43Débit d'eau glycolee pour les pompes eau-glycolee-eau ou eau-eau			m3/h
Contact	NIBE Energy Systems - Box 14 - Hannabadsvagen 5 - 285 21 Markaryd - Sweden

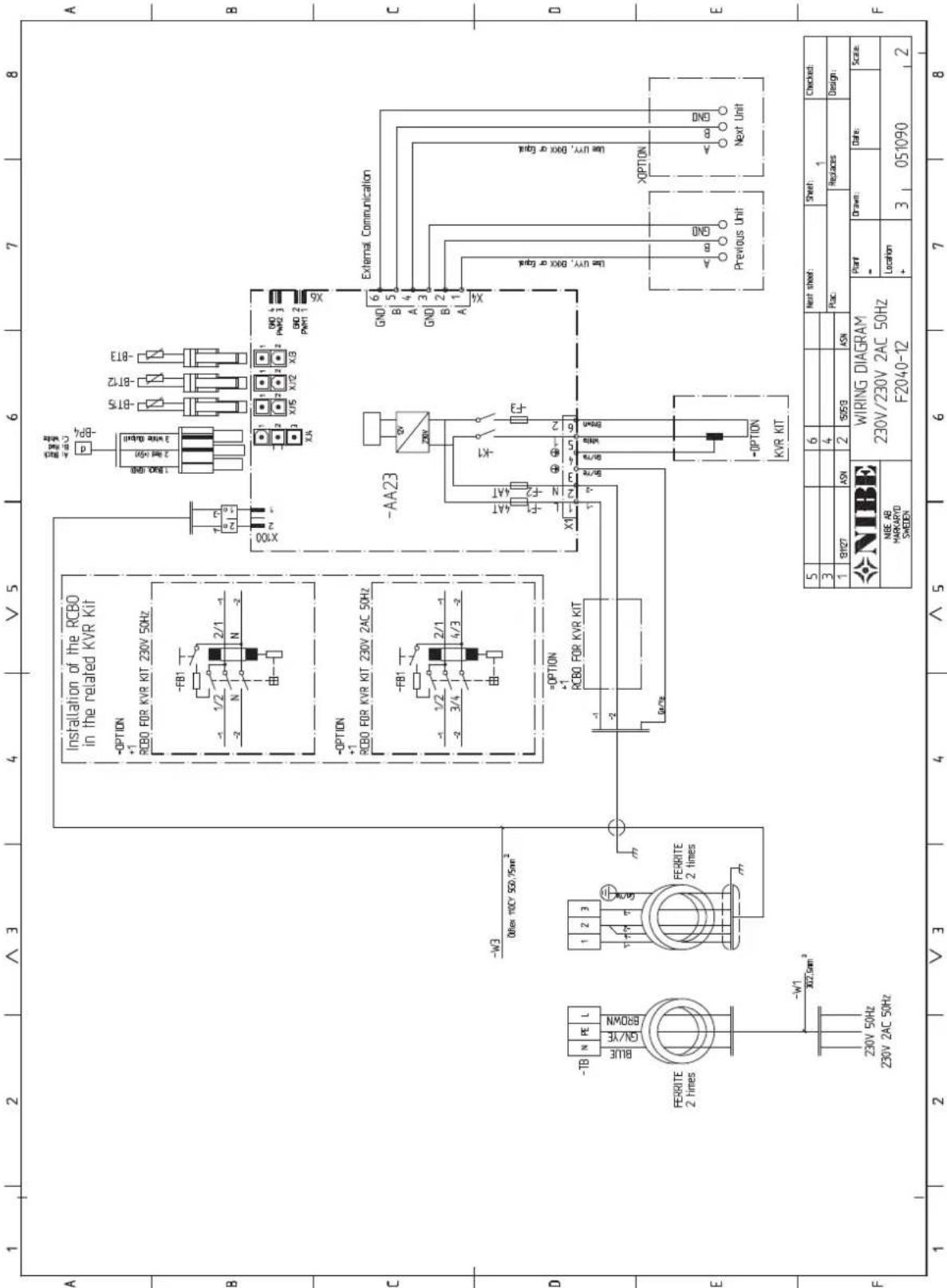

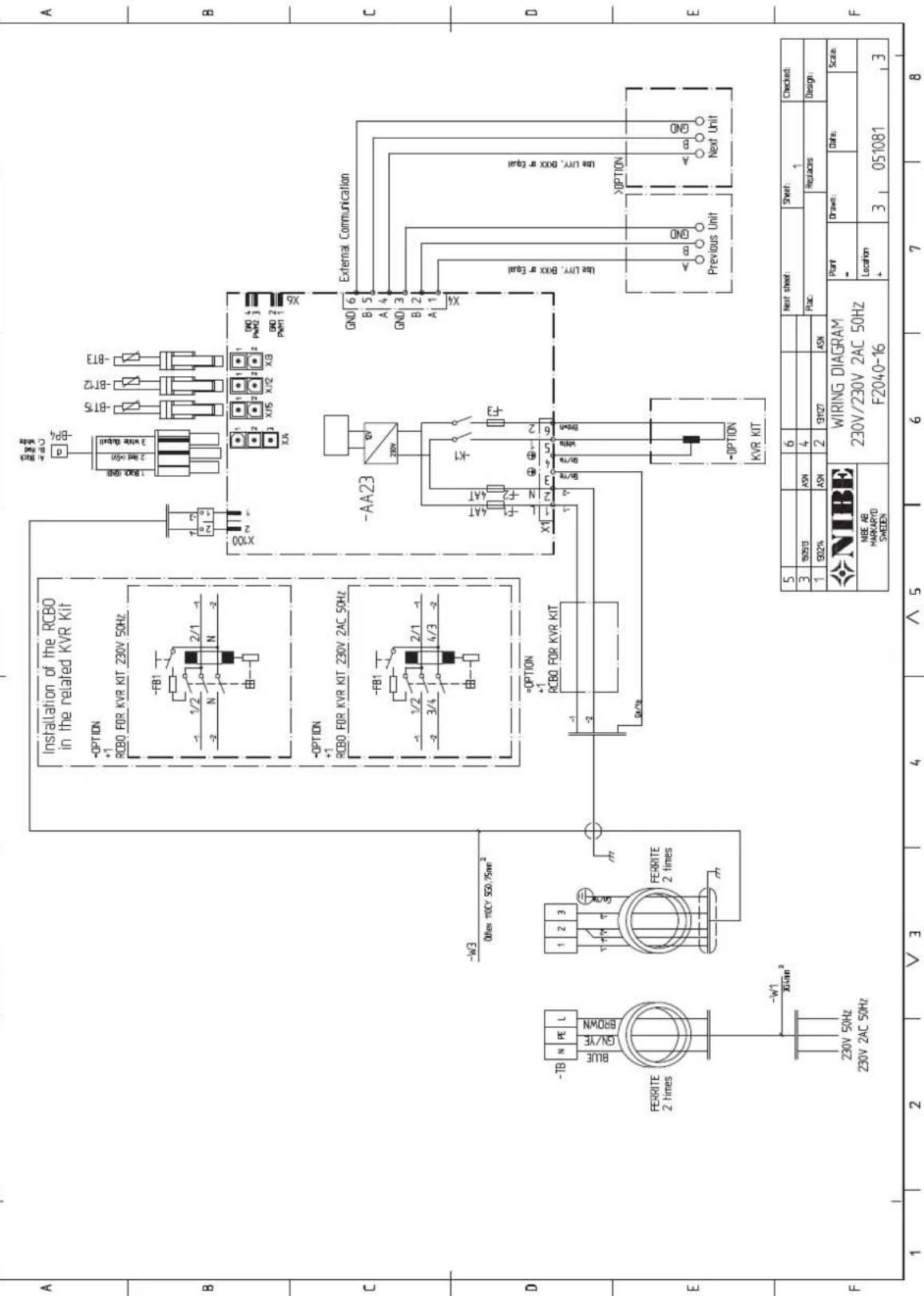

F2040-6

POWER SOURCE 1 PHASE 280-340V-50Hz

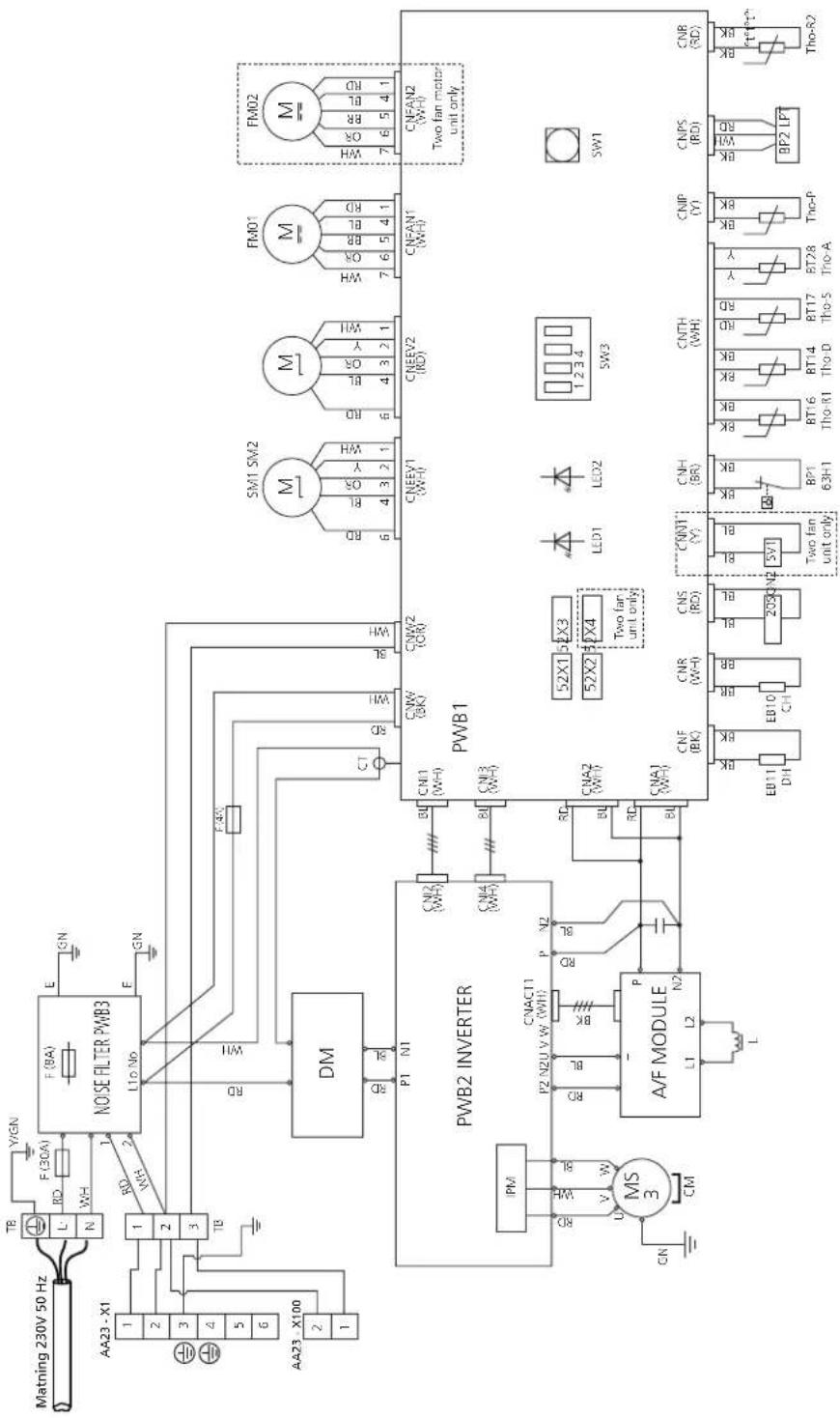

F2040-12

Tableau de traduction

	TraductionFrançais
	2 fois2 times
	Robinet à 4 voies4-way valve
	AlarmeAlarm
	Sonde extérieureAmbience temp
	noirBlack
	bleuBlue
	marronBrown
	Entrée de communicationCommunication input
	CompresseurCompressor
	CommandeControl
	RafraîchissementCooling
	Chauffage du compresseurCrank case heater
	DégivrageDefrost
	Résistance du bac d'évacuation des condensatsDripty
Évaporator temp.	Capteur de température de l'évaporateur
External communication	Communication externe
External heater (Ext. heater)	Appoint externe
Fan	Ventilateur
Fan high speed	Ventilateur grande vitesse
Fan low speed	Ventilateur BASSE vitesse
Ferrite	Ferrite
Fluid line temp.	Sonde conduite de liquide
	gn/ye (vert/jaune)gn/ye (green/yellow)
Heating	Chauffage
High pressure pressostat	Pressostat haute pression
Low pressure pressostat	Pressostat BASSE pression
Next unit	Unité suivante
Noise Iter	Filtre
Main supply	Alimentation
On/Off	Marche/Arrêt
Option	Option
Outdoor unit	Unité extérieur
	Unité précédentPrevious unit
RCBO(Residual current circuit-breaker with overcurrent protection)	Protection automatique
Red	Rouge
Return line temp.	Sonde de return
Supply line temp.	Sonde de départ
Supply voltage	Alimentation/tension entrante
Temperature sensor, Hot gas	Capteur de température, gaz chaud
Temperature sensor, Suction gas	Capteur de température, gaz d'aspiration
Two fan unit only	Unité à deux ventilateurs uniquement
	BlancWhite

Accessoires, 59

Accessoires de raccordement, 29

Adressage pour une installation en cascade, 42

Alimentation, 33

Bac à condensat, 9

Branchements, 33

Branchements des tuyaux, 27

Généralités, 27

Schémas hydrauliques, 29

Branchements électrodes, 30

Accessoires de raccordement, 29

Adressage pour une installation en cascade, 42

Alimentation, 33

Branchements, 33

Connexion entre F2040 et SMO, 40

Cordon chauffant externe (KVR 10) (accessoire), 37

Généralités, 30

Capteur de température ambiante, 38

Commande, 46

Communication, 39

Composants fournis, 11

Conception de la pompe à chaleur, 15

Composants électrodes, 26

Connexion électrique, 23

Emplacements des composants, 15

Liste des composants, 22

Connexion à la carte (AA23, 51)

Connexion à la carte (PWB1), 49

Connexion électrique, 23

Connexion entre F2040 et SMO, 40

Connexions électriques

Communication, 39

Contrôle de l'installation, 6

Cordon chauffant externe (KVR 10) (accessoire), 37

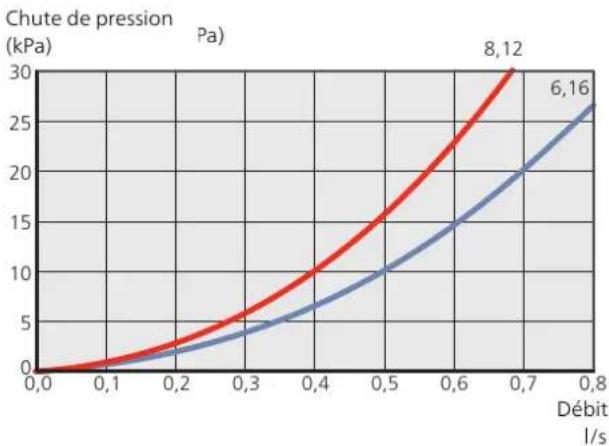

Débit et pression disponibles, 28

Démarrage et inspection, 44

Dépannage, 47

Emplacement des sondes, 49

F2040 n'est pas opérationnel, 47

F2040 ne communique pas, 47

Important : quantité d'eau sous la pompe à chaleur

F2040, 48

Opérations de base, 47

Température ambiante, 48

Température ambiant elevée, 48

Température basse de l'eau chaude ou pas d'eau chaude, 48

Dépose des caches, 12

Dimensions et données d'implantation, 60

Données techniques, 60, 65

Dimensions et données d'implantation, 60

Données techniques, 65

Niveau de pression sonore, 64

Schéma du circuit électrique, 76

Emplacement de la sonde dans F2040, 52

Emplacement des capteurs/sondes

Connexion à la carte (AA23, 51)

Connexion à la carte (PWB1), 49

Emplacement de la sonde dans F2040, 52

Sondes, etc., 49

Emplacement des sondes, 49

Étiquetage énergétique, 71

Documentation technique, 72

Données relatives à l'efficacité énergétique du produit

combé, 71

Fiche d'information, 71

F2040 n'est pas opérationnel, 47

F2040 ne communique pas, 47

Flexibles du circuit de chauffage, 27

Généralités, 27, 30

Importante quantité d'eau sous la pompe à chaleur F2040, 48

Informations environnementales, 5

Informations importantes, 4

Informations environnementales, 5

Informations relatives à la sécurité, 4

Numéro de série, 5

Récupération, 5

Securite, 5

Vérification de l'installation, 6

Informations relatives à la sécurité, 4

Marquage, 5

Symboles, 4

Symboles sur le F2040, 5

Listedarmes,55

Liste des composants, 22

Livraison et manipulation, 8

Bac à condensat, 9

Composants fournis, 11

Dépose des caches, 12

Montage, 8

Retrait du panneau avant, 13

Retrait du panneau latéral, 14

Transport et stockage, 8

Zone d'installation, 9

Marquage, 5

Menu 5.11.1.1 - Pompe à chaleur EB101, 46

Mise en service et réglage, 43

Chauffage du compresseur, 43

Démarrage et inspection, 44

Préparations, 43

Réajustement, côté chauffage, 45

Réglage, débit de charge, 45

Remplissage et purge du système de chauffage, 43

Montage, 8

Niveau de pression sonore, 64

Numéro de série, 5

Problèmes d'inconfort, 47

Dépannage, 47

Raccordements des tuyaux

Flexibles du circuit de chauffage, 27

Pompe de charge, 28

Volumes d'eau, 27

Raccordements électriques

Capteur de température ambiante, 38

Débit et pression disponibles, 28

Raccordements hydrauliques flexibles, 28

Raccordements hydrauliques flexibles, 28

Réajustement, côté chauffage, 45

Récupération, 5

Réglage, débit de charge, 45

Regulation

Menu 5.11.1.1 - Pompe à chaleur EB101, 46

Remplissage et purge du système de chauffage, 43

Résistance carter, 43

Retrait du panneau avant, 13

Retrait du panneau l'étal, 14

Schéma du circuit électrique, 76

Tableau de traduction, 84

Schémas hydrauliques, 29

Sondes, etc., 49

Symboles, 4

Symboles sur le F2040, 5

Température ambiante, 48

Température ambiant elevée, 48

Température basse de l'eau chaude ou pas d'eau chaude, 48

Transport et stockage, 8

Zone d'installation, 9

Contact

DENMARKCZECH REPUBLICAUSTRIA

KNV Energietechnik GmbH Gahberggasse 11, 4861 Schörings.r.o. Tel: [phone] [e-mail] knv.at

Družstevní závody Dražice - stojirvalund Varmeteknik A/S Industrivej Nord 7B, 7400 Herning Dražice 69, 29471 Benátky n. Jiz.Tel: [phone] Tel: [phone] [e-mail] nibe.cz

NIBE Energy Systems Oy Juurakkotie 3, 01510 Vantaa Tel: [phone] info@nibe.

NIBE Energy Systems France SASNIBE Systemtechnik GmbH Zone industrielle RD 28 Rue du Pou du Ciel, 01600 Reytrax [phone] Tél: [phone] [e-mail] [e-mail] nibe.fr

NORWAY NETHERLANDSGREAT BRITAIN

NIBE Energy Systems Ltd	NIBE Energietechniek B.V.	ABK AS
3C Broom Business Park, Bridge Way, S41 9QG Chester	Energieweg 31, 4906 CG Oosterhuisbeekveien 80, 0582 Oslo	Tel: [phone]
Tel: [phone]	[e-mail]	[e-mail]
[e-mail]	nibenl.nl	nibe.no

NIBE-BIAWAR Sp. z o.o.	EVAN	NIBE Energy Systems
Al. Jana Pawla II 57, 15-703	Bialytobok8, Yuliusa Fuchika str.	Box 14
Tel: [phone]	603024 Nizhny Novgorod	Hannabadsvägen 5, 285 21 Markaryd
biawar.com.pl	Tel: [phone]	Tel: [phone]
	[e-mail]	[e-mail]
	nibe-evan.ru	nibe.se

NIBE Wärmetechnik c/o ait Schweiz AG

Industriepark, CH-6246 Altishofen

Tel. [phone]

[e-mail]

nibe.ch

Pour les pays non mentionnés dans cette liste, veuillez contacter NIBE Suède ou vous rendre sur nibe.eu pour plus d'informations.

Ce manuel est une publication de NIBE Energy Systems. L'ensemble des illustrations, des faits présentés et des données de produits s'appuient sur les informations disponibles au moment de l'approbation de la publication. NIBE Energy Systems ne peut être tenu pour responsable des éventuelles erreurs factuelles ou d'impression pouvant apparaître dans ce manuel.
