Type de produit	Pompe à chaleur géothermique (eau glycolée-eau)
Modèle	Nibe F1145 (déclinaisons jusqu'à 17 kW)
Alimentation électrique	Triphasé 3x400V ou 3x230V, 50 Hz
Puissance thermique nominale (chauffage)	6 à 20 kW selon version
COP (Coefficient de Performance) à +7°C	Jusqu'à 4,30 (selon modèle)
Température maximale de départ	65 °C (compresseur seul)
Fluide frigorigène	R407C (PRP 1774)
Niveau de puissance sonore (intérieur)	42-45 dB(A) selon modèle
Appoint électrique intégré	Oui, 7-9 kW max, réglable
Production d'eau chaude sanitaire	Avec préparateur ECS externe (non inclus)
Fonctions disponibles	Chauffage, rafraîchissement (accessoire), eau chaude, piscine (accessoire)
Régulation	Microprocesseur avec écran tactile et molettes

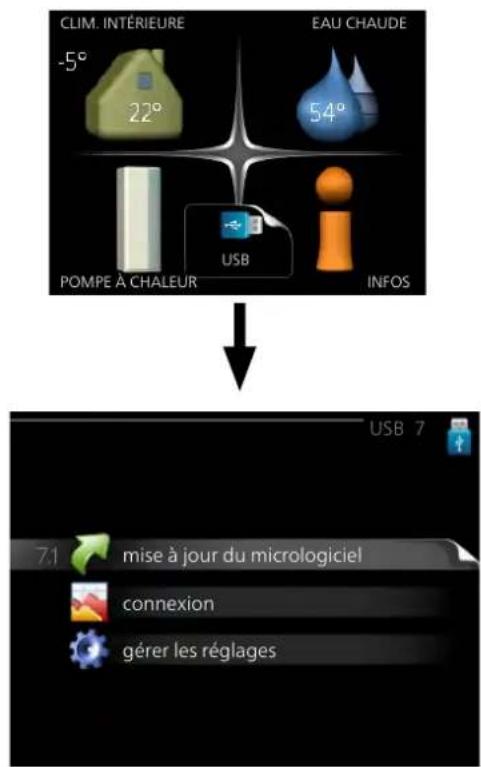

Connectivité	NIBE Uplink (Ethernet), port USB pour mise à jour
Sécurité	Limiteur de température (89°C), disjoncteur moteur, protection antigel

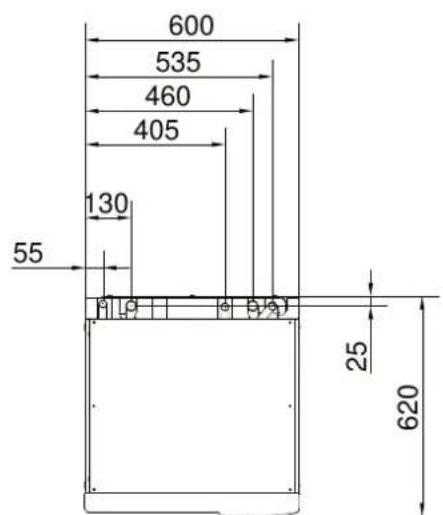

Dimensions (L × P × H)	Environ 600 × 600 × 1800 mm (selon version)
Poids	Environ 200-300 kg selon puissance
Entretien	Purge du circuit, vérification pression, nettoyage filtres
Pièces détachées	Disponibles via réseau Nibe (accessoires : sondes, vannes, circulateurs)
Garantie	2 ans (selon conditions)

FOIRE AUX QUESTIONS - F114515 Nibe

Comment régler la température intérieure ?

Appuyez deux fois sur le bouton OK depuis le menu principal pour accéder au réglage. Tournez la molette pour modifier la consigne, puis appuyez sur OK pour confirmer.

Comment augmenter la production d'eau chaude ?

Tournez la molette sur le menu 2 (icône goutte d'eau) et appuyez deux fois sur OK pour activer un mode temporaire. Pour un réglage permanent, utilisez le menu 1.9.1 ou 5.2 dans les paramètres avancés.

Que faire en cas d'alarme rouge ?

Consultez le code d'erreur affiché et reportez-vous au tableau des alarmes (section 'Gestion des alarmes' du manuel). Les causes fréquentes incluent un défaut de sonde, une pression insuffisante ou un disjoncteur déclenché.

Comment purger le circuit de chauffage ?

Utilisez les purges d'air présentes sur le circuit (en points hauts). Ouvrez-les jusqu'à ce que l'eau s'écoule sans bulles, puis refermez. Vérifiez la pression et remettez à niveau si nécessaire.

Puis-je utiliser la pompe à chaleur pour le rafraîchissement ?

Oui, en option avec l'accessoire de rafraîchissement (EP14). Activez la fonction dans le menu 5.2.4 et installez les accessoires nécessaires. La régulation bascule automatiquement selon les besoins.

Comment connecter la pompe à NIBE Uplink ?

Branchez un câble RJ45 (Cat.5e UTP) entre le port réseau à l'arrière de l'appareil et votre routeur. Créez un compte sur nibeuplink.com et suivez les instructions pour enregistrer votre installation.

À quelle fréquence faut-il entretenir la pompe ?

Un entretien annuel par un professionnel est recommandé : vérification des pressions, nettoyage des filtres, contrôle des sondes et des circulateurs. Consultez le manuel pour les opérations spécifiques.

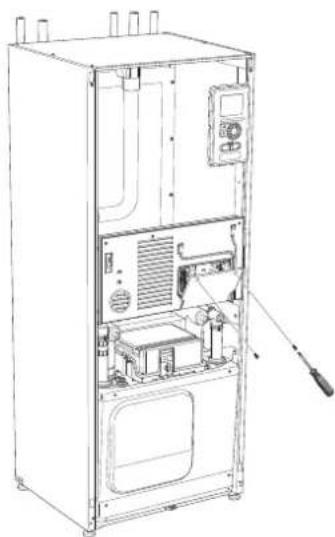

Comment réinitialiser le limiteur de température ?

Débranchez l'alimentation, localisez le bouton FQ10-SF2 derrière le cache avant, et appuyez avec un petit tournevis. Ne réinitialisez qu'après avoir identifié et résolu la cause du déclenchement.

Quel est le fluide frigorigène utilisé ?

Le R407C, un gaz à effet de serre fluoré avec un PRP de 1774. Toute intervention sur le circuit frigorifique doit être réalisée par un professionnel agréé.

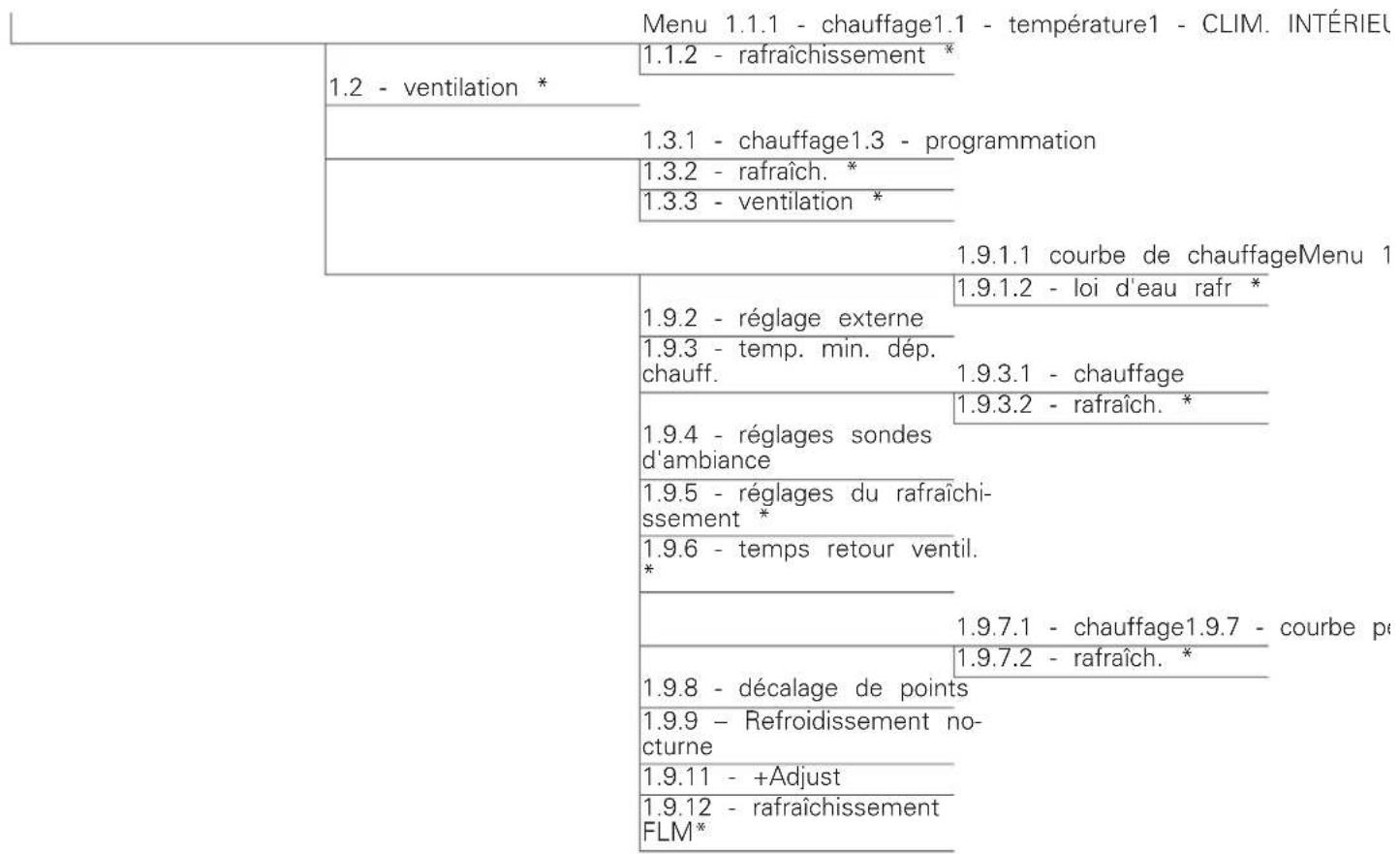

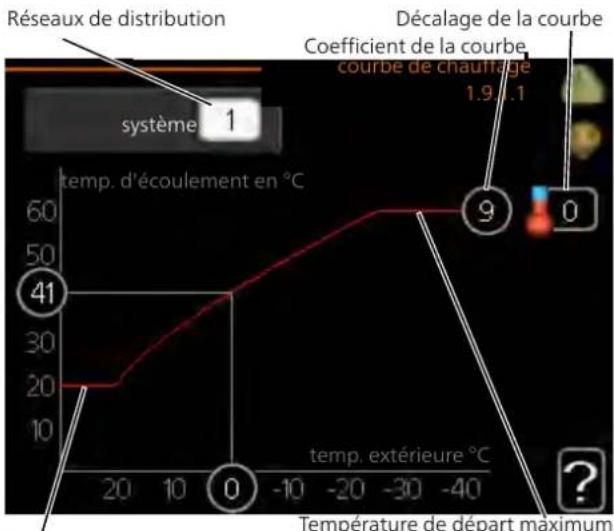

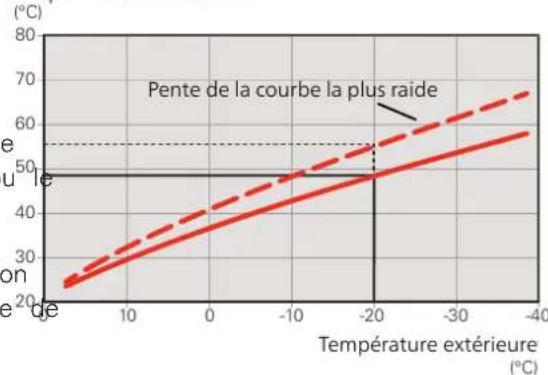

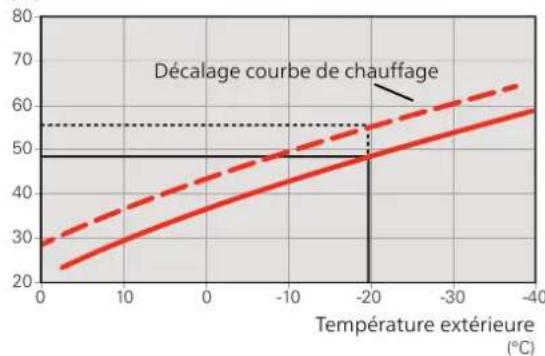

Comment régler la loi d'eau (courbe de chauffe) ?

Accédez au menu 1.9.1.1 (ou 1.9.7 pour courbe personnalisée). Ajustez la pente (pente) et le décalage (décalage) en fonction de votre système de chauffage (radiateurs, plancher). Consultez l'aide intégrée pour plus de détails.

MODE D'EMPLOI F114515 Nibe

Pompe à chaleur géothermique NIBE F1145

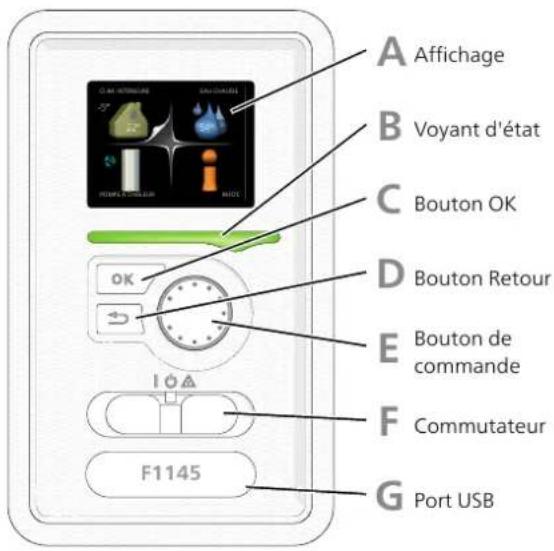

Bouton OK (confirmer/sélectionner)

Bouton Retour (retour/annuler/quitter)

Bouton de commande

(déplacer/augmenter/réduire)

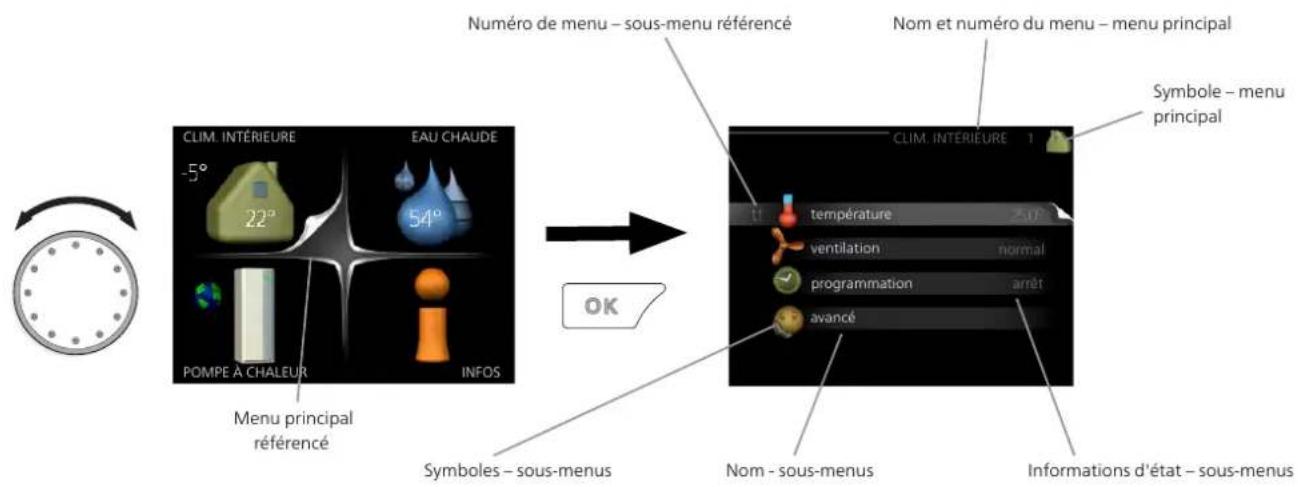

Vous trouverez une explication détaillée des fonctions des différents boutons à la page 40.

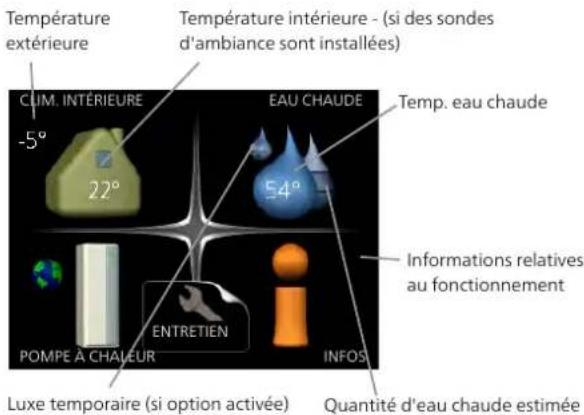

Vous trouverez une explication concernant la navigation entre les différents menus et les réglages à effectuer à la page 43.

Définir la température intérieure

Le réglage de la température intérieure est accessible en appuyant deux fois sur le bouton OK, quand vous êtes dans le mode démarrage du menu principal.

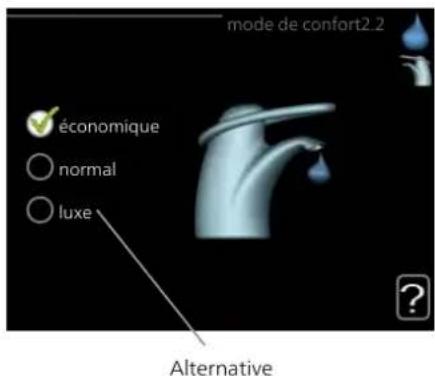

Augmenter le volume d'eau chaude

Pour augmenter provisoirement la quantité d'eau chaude (si votre F1145 est équipé d'un préparateur ECS), tournez le bouton de commande sur la position de menu 2 (goutte d'eau) puis appuyez deux fois sur le bouton OK.

Table des matières

41 Informations importantes 38Réglage de 4Informations relatives à la sécurité 4Symboles ____ 407 Comm 4Marquage 40Unite d'af 5Numéro de série 41Systeme d 5Récupération 458 Comm 5Informations environnementales 100-60mm 6Contrôle de l'installation 72 Livraison et manipulation 45Menu 3 - 7Transport 4/Menu 4 - 7Montage 48Menu 5 - 8Composants fournis 9Dépose des caches 623 Environ. 62 Opérations 103 Conception de la pompe à chaleur 2019. 10Généralités ____ 65/10 - 17/08 12Boîtiers de distribution ____ 69gestion de 14Section de rafraîchissement (EP14) 7211 Acces 164 Raccordements hydrauliques 7512. Denn 16Généralités 75Dimensions 17Dimensions et branchements des tuyaux 76Données é 18Côté saumure 79Caractéristique 19Côté chauffage 82Étiquetage 19Eau froide et eau chaude 19Schémas hydrauliques 92Index 225 Branchements électriques 95Contact 22Généralités 24Branchements 26Réglages 28Raccordements optionnels 32Accessoires de raccordement 346 Mise en service et réglage 34Préparations 34Remplissage et purge 35Démarrage et inspection

Informations relatives à la sécurité

F1145 doit être raccordé à un interrupteur sectionneur. La section du câble doit être dimensionnée en fonction du calibre de fusible utilisé.

Le présent manuel décrit l'installation et les procédures d'entretien effectuées par des spécialistes.

Le client doit conserver le manuel.

Symboles

Cet appareil peut être utilisé par des enfants à partir de 8 ans ainsi que des personnes à capacités physiques, sensorielles

et mentales réduites, ou sans expérience ni connaissance de l'appareil, à condition qu'ils soient sous la supervision d'un tiers ou qu'ils aient eu une explication concernant l'utilisation sécurisée de l'appareil et

qu'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne peuvent être effectués par des enfants sans surveillance.

Tous droits réservés pour les modifications de design et techniques.

©NIBE 2020.

Remarque!

Ce symbole indique un danger pour l'utilisateur ou l'appareil.

Attention!

Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation ou de l'entretien.

Ce symbole indique des astuces pour vous permettre d'utiliser plus facilement le produit.

Ns marquage

Le marquage CE est obligatoire pour la plupart des produits vendus dans l'UE, quel que soit leur lieu de fabrication.

Classification de l'enceinte de l'équipement électro-technique.

DANGER pour les utilisateurs et pour la machine.

Lisez le manuel d'utilisation.

De l'eau peut s'écouler du tuyau de trop-plein de la soupape de sécurité. Le tuyau de trop-

plein doit être acheminé vers un système d'évacuation adapté et incliné sur toute la longueur afin d'empêcher la formation de

poches d'eau. Il doit en outre être résistant. L au gel. La taille du tuyau de trop-plein doit au

moins être identique à celle de la soupape de sécurité. Le tuyau de trop-plein doit être visible et sa sortie doit être ouverte et éloignée de tout composant électrique.

Numéro de série

Le numéro de série figure en bas à droite du cache avant, dans le menu Informations (menu 3.1) et sur la plaque signalétique ((PZ1)).

Attention!

Le numéro de série du produit (14 chiffres) est requis pour l'entretien et l'assistance.

Récupération

Laissez le soin à l'installateur de récupérer l'emballage du produit ou déposez-le en déchetterie.

Ne jetez pas les produits usagés avec les ordures ménagères. Ils doivent être jetés en déchetterie ou dans un point de collecte proposant ce type de service.

Une mise au rebut inappropriée du produit expose l'utilisateur à des sanctions administratives définies par la législation en cours.

Informations environnementales

RÈGLEMENT (UE) RELATIF AUX GAZ À EFFET DE SERRE FLUORÉS N° 517/2014

Cette unité contient un gaz à effet de serre fluoré visé par l'accord de Kyoto.

L'équipement contient du R407C, un gaz à effet de serre fluoré ayant un potentiel de réchauffement de la planète (PRP) de 1 774. Ne rejetez jamais le R407C dans l'atmosphère.

Contrôle de l'installation

Les réglementations en vigueur exigent que l'installation de chauffage soit contrôlée avant sa mise en service. Cette inspection doit être réalisée par une personne qualifiée.

Complétez la page des données d'installation du manuel d'utilisation.

		RemarquesDescription	ture	DateSigna

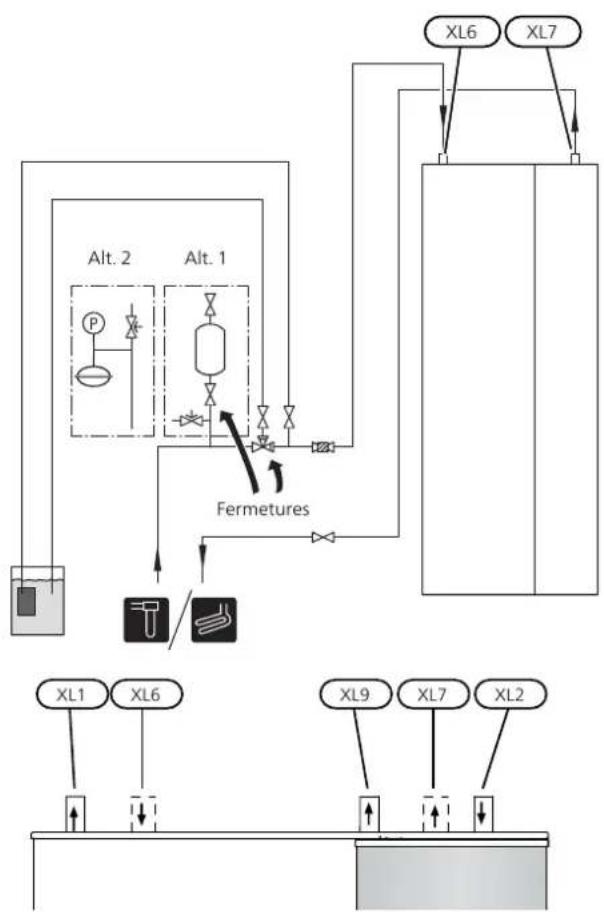

L'eau glycolée (page 18)
	Circuit de chauffage nettoyé
	Système ventilé
	Antigel
	Cuve de niveau/Vase d'expansion
	Filtre à particules
	Soupape de sécurité
	Vannes d'arrêt

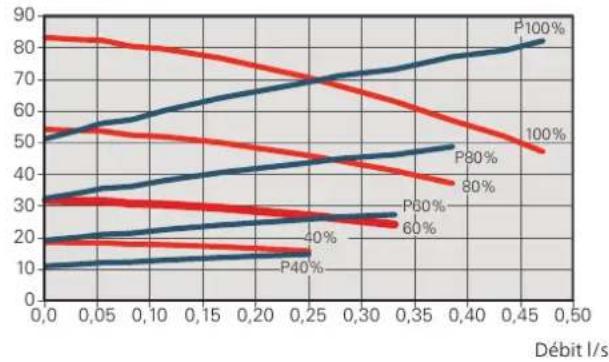

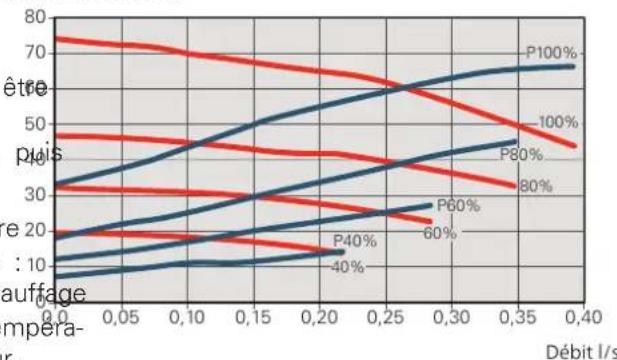

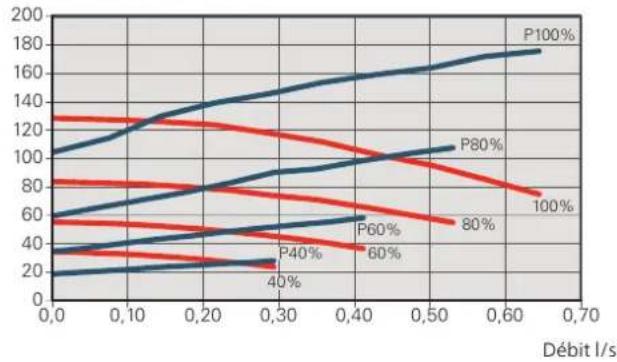

	Réglage de la pompe de circulation
Chauffage (page 19)
	Circuit de chauffage nettoyé
	Purgeur d'air
	Vase d'expansion
	Filtre à particules
	Soupape de sécurité
	Vannes d'arrêt
	Réglage de la pompe de circulation
Électricité (page 22)
	Branchements
	Tension de secteur
	Tension de phase
	Disjoncteur de la pompe à chaleur
	Disjoncteur général
	Sonde extérieure
	Sonde d'ambiance

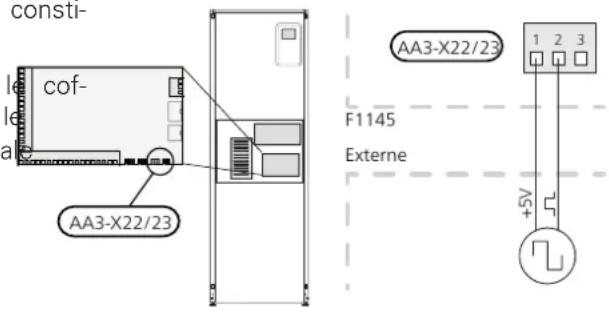

	TOR
	Disjoncteur de sécurité
	Dispositif différentiel
	Réglage du thermostat en mode gence	Ur-

Transport

F1145 doit être transporté et entreposé verticalement dans un endroit sec. Lorsqu'il est déplacé dans un bâtiment, F1145 peut être incliné de 45°.

Vérifiez que F1145 n'a pas été endommagé durant le transport.

20-55 mm

La partie basse du produit peut être très lourde.

• La zone d'installation de la pompe à chaleur doit être équipée d'un écoulement des condensats, car de l'eau provient de F1145.
• Installez la pompe à chaleur le dos orienté vers un mur extérieur, idéalement dans une pièce où le bruit n'est pas gênant, pour éviter tout problème de nuisances sonores. Si cela s'avère impossible, évitez de placer votre pompe à chaleur contre un mur situé derrière une chambre ou toute autre pièce où le bruit pourrait constituer un problème.

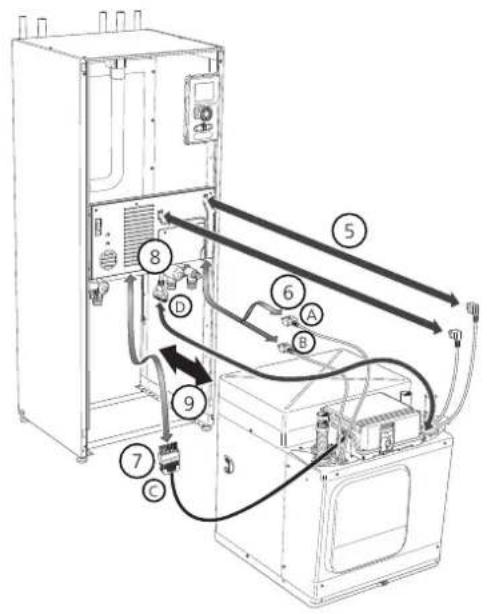

Si le module de rafraîchissement est détaché et transporté à la verticale, F1145 peut être transporté sur dos.

Retirez les panneaux extérieurs afin de les protéger de déplacements dans des espaces confinés à l'intérieur des bâtiments.

Quel que soit l'endroit où est installée la pompe à chaleur, les murs de pièces sensibles au bruit doivent être dotés d'une isolation sonore. - Acheminez les tuyaux de façon qu'ils ne soient pas xés à une cloison interne donnant sur une chambre ou un salon.

Pour faciliter le transport et l'entretien, la pompe à chaleur peut être déposée. Pour ce faire, retirez le module de rafraîchissement du châssis.

Voir page 65 pour les instructions concernant la séparation.

Montage

- Positionnez F1145 en intérieur sur une surface solide pouvant supporter son poids. Pour installer le produit en position horizontale et stable, utilisez ses pieds réglables.

ZONE d'installation

Laissez un espace libre de 800 mm devant le produit. Env. 50 mm d'espace libre est requis de chaque côté, afin de retirer les panneaux latéraux (voir l'image). Il n'est pas nécessaire de retirer les panneaux pour l'entretien. Toutes les procédures d'entretien de la F1145 peuvent être effectuées à partir de la façade avant. Laissez de l'espace entre la pompe à chaleur et le mur (ainsi que de la place pour faire passer les câbles d'alimentation et les tuyaux), afin de réduire le risque de propagation des vibrations.

Composants fournis

extérieure Sonde d'ambiance 1 x

TOR

3 x

Soupape de sécurité toriques 0,3 MPa 8 x (3 bars)

Tubes pour capteurs 3 x

1 ×

Cuve de niveau ¹ 1 x

Ruban isolant 1 x

Bande aluminium 1 x

Une installation normale requiert 300 - 400 mm (pour tous les pour le raccordement d'équipements, tels que la cuve de niveau, vannes ou tout équipement électrique.

Raccords à presse-étoupe

Filtre à particules Sonde de température 6-10 kW

6-10 kW

1 × G1

2 × (ø28 × G25) ¹

× G3/4

3 × (ø22 × G20)

-17 kW

12-15 kW

1 × G1

5 × (ø28 × G25)1

unités G1 1/4

17 kW

3 × (∅28 × G25)

2 × (∅35 × G32)

1 Hors Danemark.

Le kit des composants fournis se trouve dans l'emballage sur le haut de la pompe à chaleur.

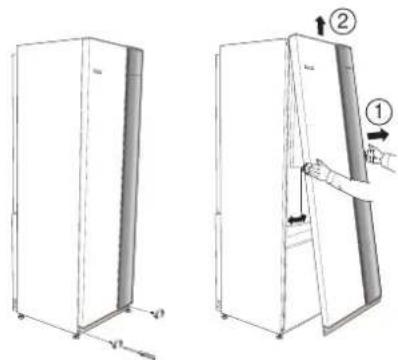

CACHE avant

1. Retirez les vis du bord inférieur du panneau avant.
2. Soulevez le panneau au niveau du bord inférieur pour le déposer.

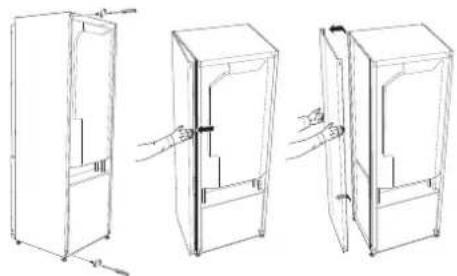

CACHES latéraux

Les caches latéraux peuvent être retirés pour faciliter l'installation.

1. Retirez les vis des bords supérieur et inférieur.
2. Tournez légèrement le cache vers l'extérieur.
3. Déplacez le cache vers l'extérieur et vers l'arrière.
4. Le montage s'effectue dans l'ordre inverse.

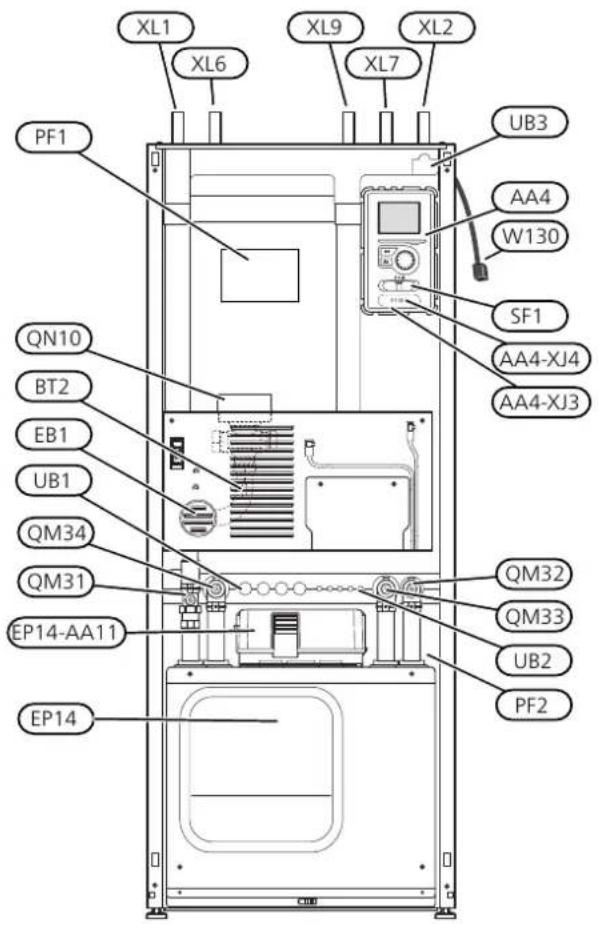

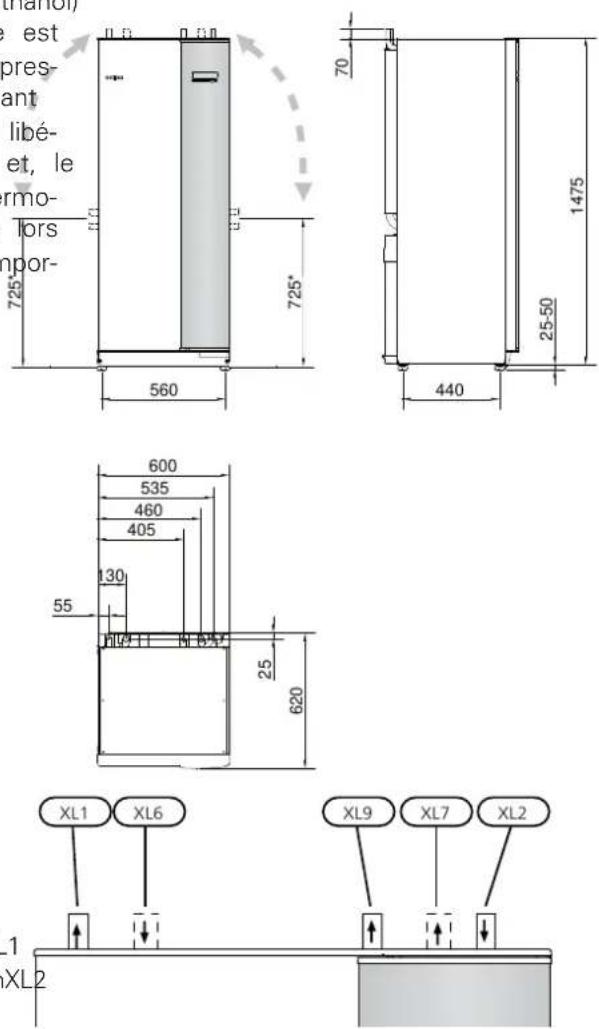

3 Conception de la pompe à chaleur

Généralités

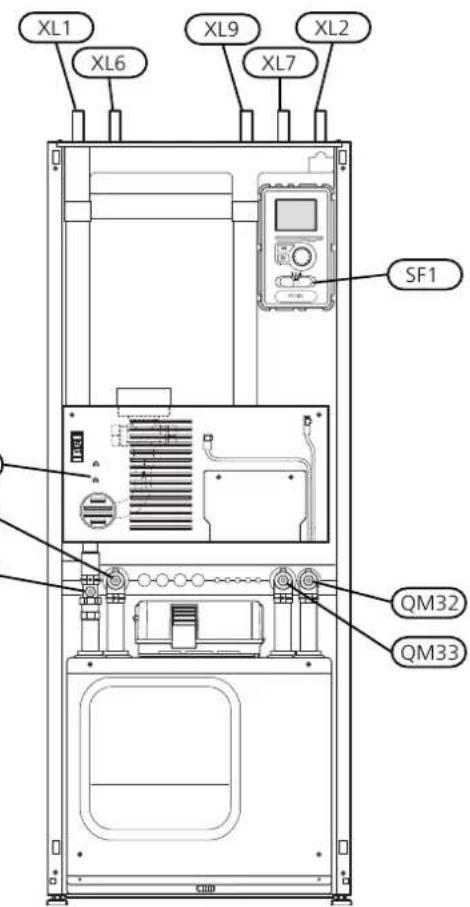

VUE ARRIÈRE

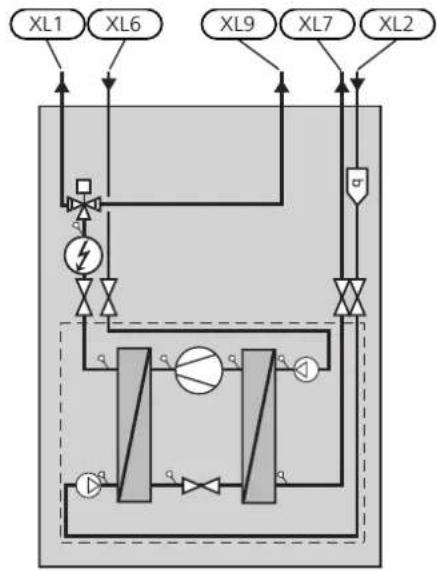

Raccordements hydrauliques

Raccordement, départ circuit de distribution XL1

Raccordement, retour du circuit de distribution XL2

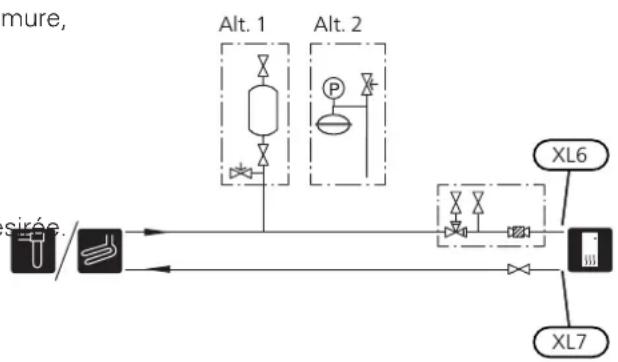

Branchement, saumure entrante XL6

Branchement, saumure sortante XL7

Branchement, chauffe-eau XL9

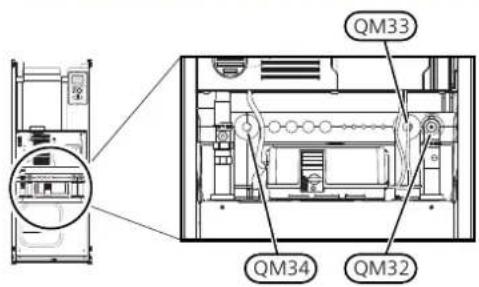

Composants hydrauliques

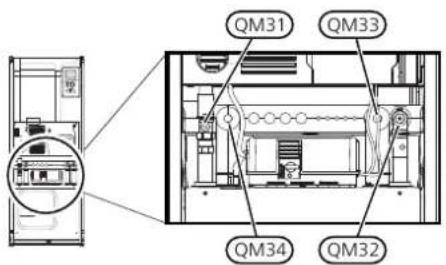

Vanne d'arrêt, débit duuide caloporteurQM31

Vanne d'arrêt, retour vide caloporteurQM32

Vanne d'arrêt, saumure sortante QM33

Vanne d'arrêt, saumure entrante QM34

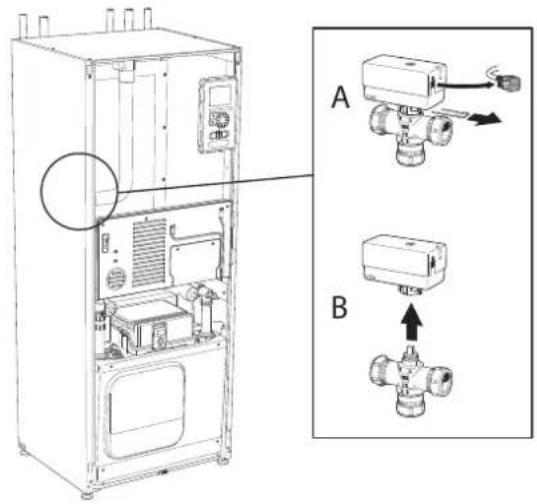

QN10 Vanne directionnelle, circuit de distribution/ballon d'eau chaude

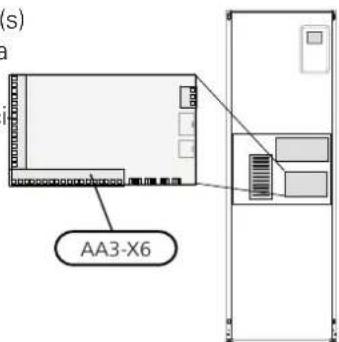

SONDES, ETC.

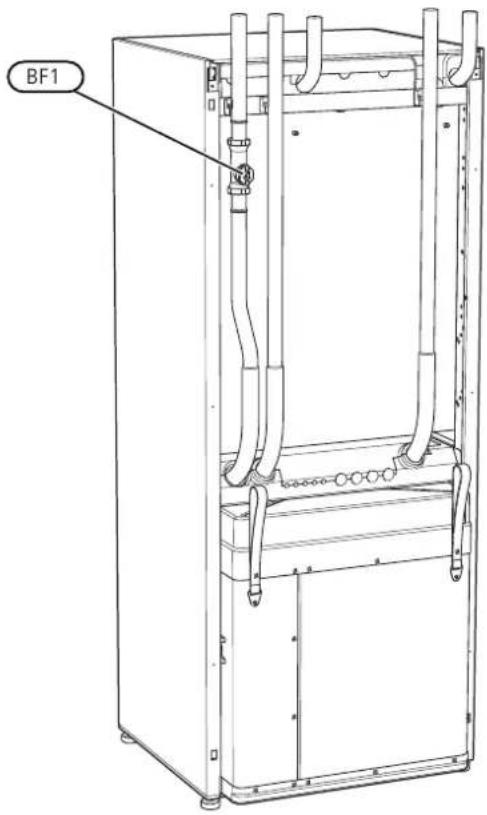

Débitmètre BF1

Sonde de température extérieure*BT1

BT2 Sonde de température, départ du circuit de chauffage

** Uniquement pour les pompes à chaleur équipées de compteur d'énergie * Aucune illustration

Composants électriques

AA4 Unité d'alimentation

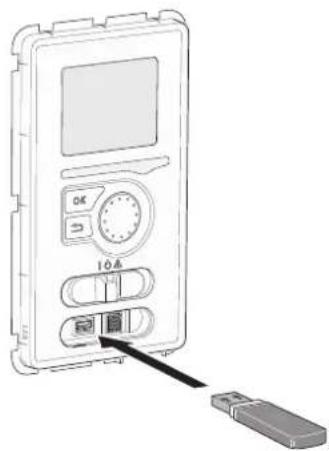

AA4-XJ3 Port USB

AA4-XJ4 Sortie USB (sans fonction)

Module du moteur AA11

Appoint électrique EB1

CommutateurSF1

Câble réseau pour NIBE UplinkW130

EP14 Section de rafraîchissement

PF1 Plaque signalétique

PF2 Type de plaque, section de rafraîchissement

Presse-étoupe, électricité entrante UB1

UB2 Presse-étoupe

UB3 Presse-étoupe, arrière, capteur

Désignations conformes à la norme EN 81346-2.

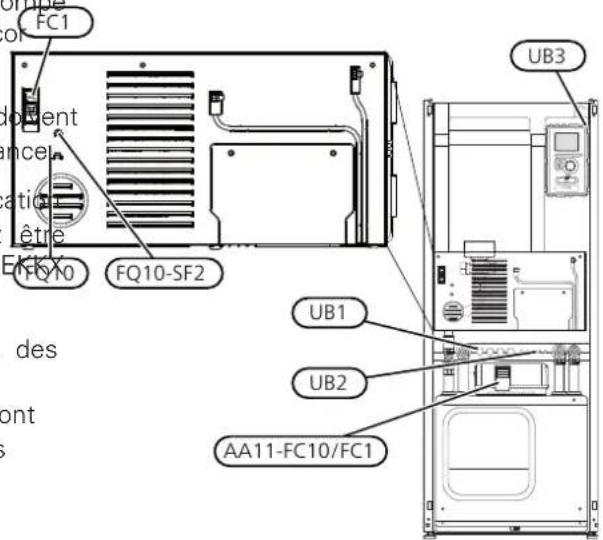

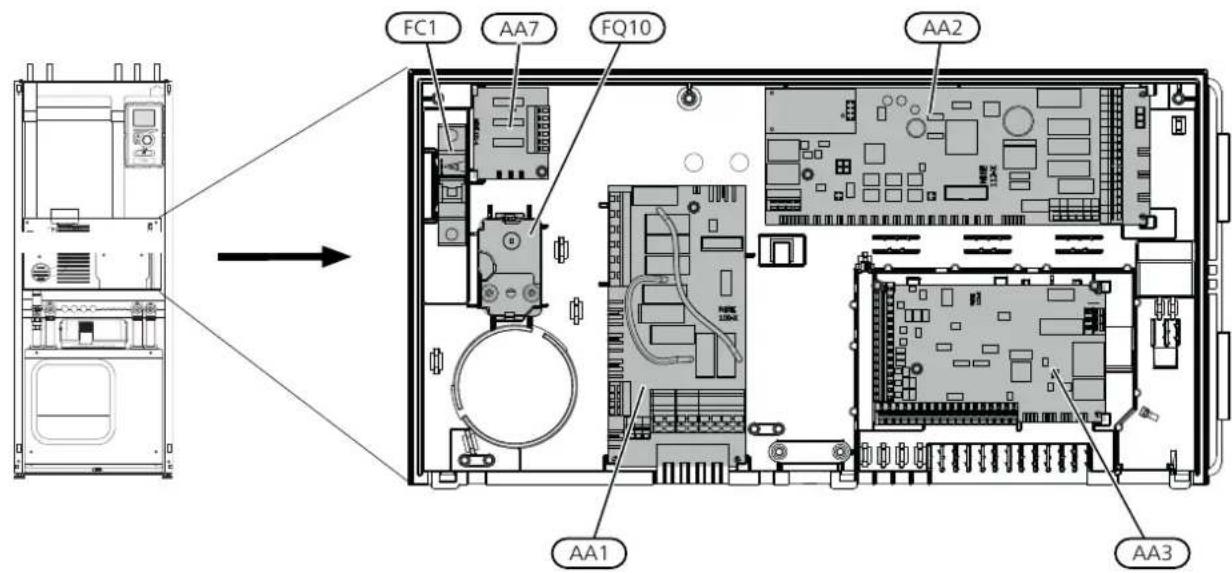

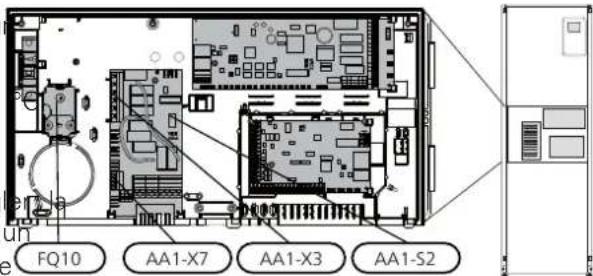

Boîtiers de distribution

Composants électriques

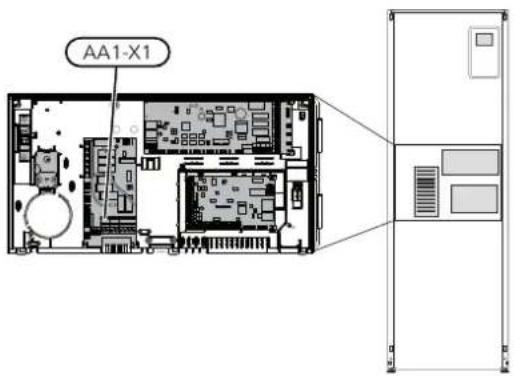

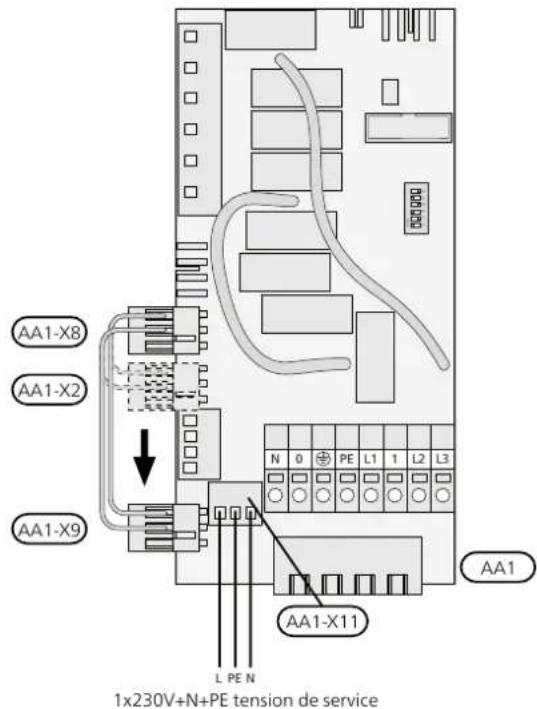

Carte du thermoplongeur AA1

Carte de base AA2

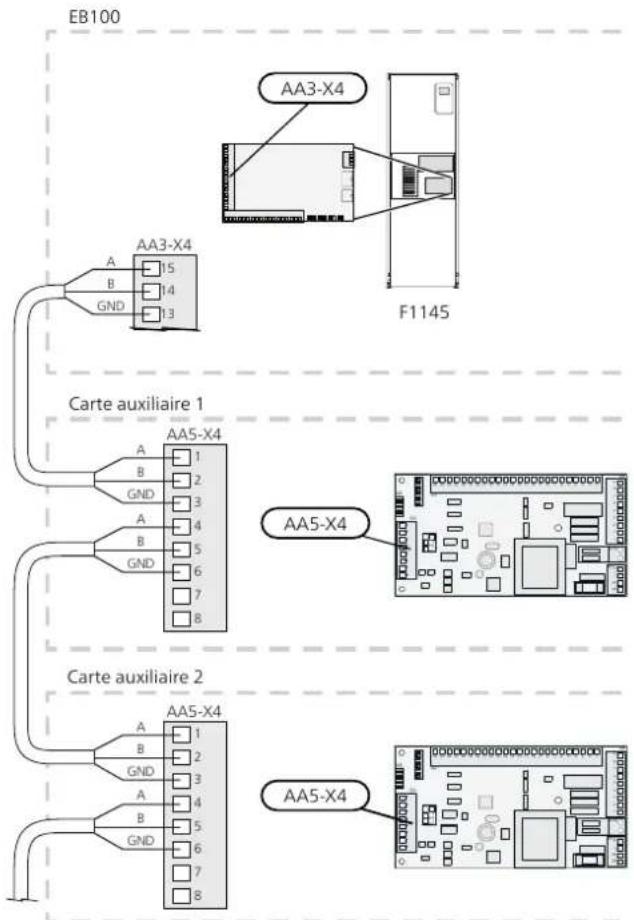

Carte d'entrée A3

AA7 Circuit imprimé de relais supplémentaire

Disjoncteur électrique FC1

FQ10 Limiteur de température/Thermostat en mode Urgence

1 Uniquement pour F1145PC et F1245PC

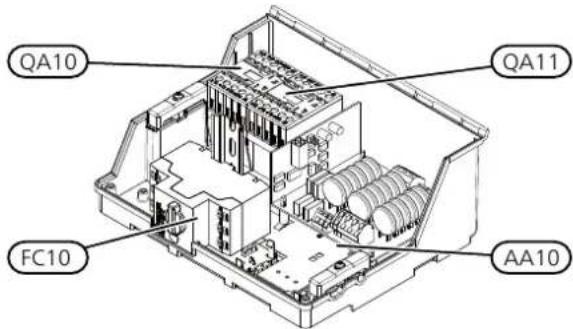

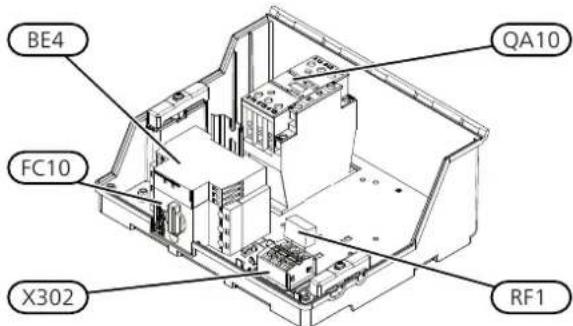

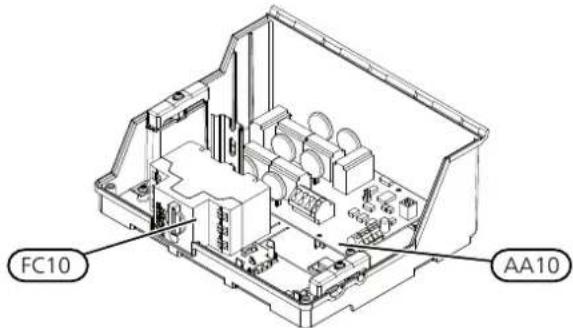

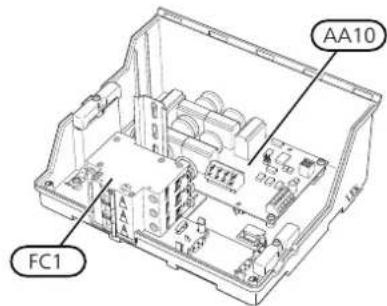

MODULE du moteur (AA11)

3 x 400 V 6-10 kW

3x400V 12 kW

3 x 400 V 15 et 17 kW

3 x 230 V 15-17 kW

Composants électriques

Carte de démarrage progressif AA10

Contrôleur de phase BE4

Disjoncteur électrique FC1

Disjoncteur moteur FC10

Contacteur, compresseur QA10

Contacteur, compresseur QA11

Condensateur de suppression RF1

BORNIERX302

* 1x230 V et 3x230 V est équipé d'un commutateur auxiliaire permettant de couper le moteur.

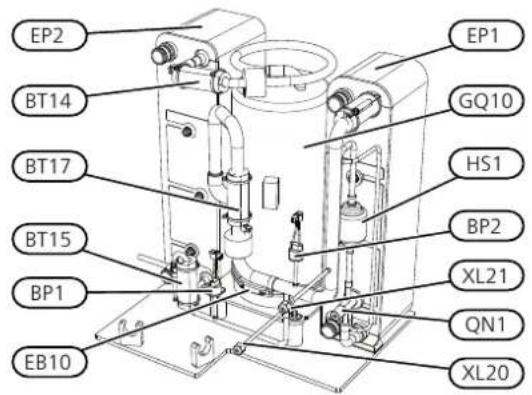

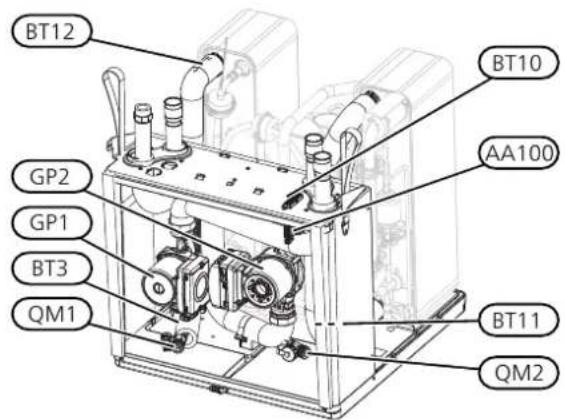

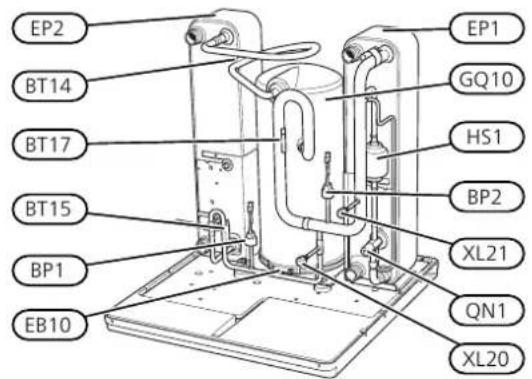

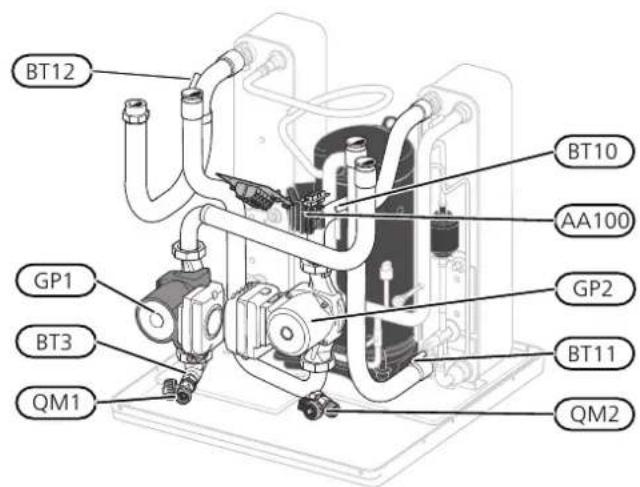

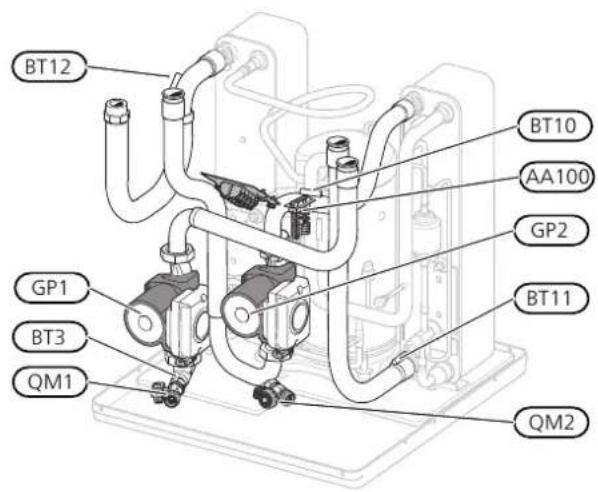

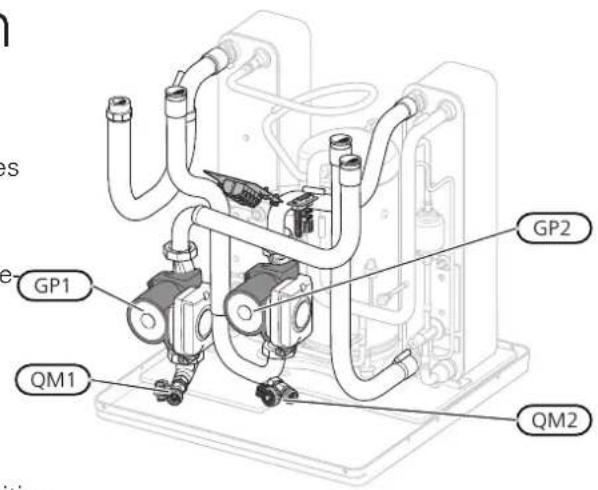

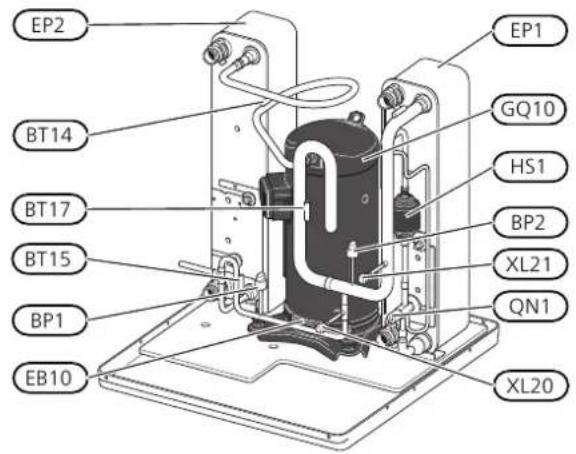

Section de rafraîchissement (EP14)

6 - 8 kW

10 kW

12-17 kW

6-10 kW

12 kW

15 et 17 kW

Raccordements hydrauliques

Raccord de service, haute pression XL20

Raccord de service, faible pression XL21

Composants hydrauliques

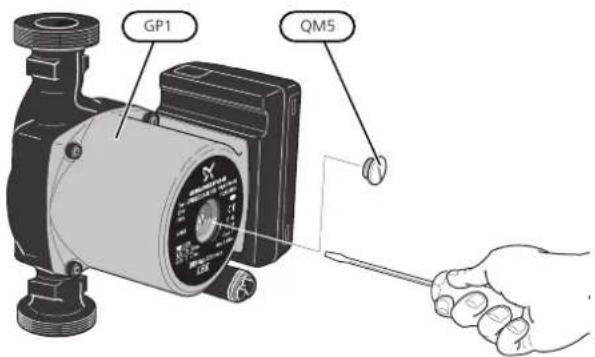

Pompe de circulation GP1

Pompe à saumure GP2

Évacuation, système de climatisation QM1

Vidange, côté saumure QM2

SONDES, ETC.

Pressostat haute pression BP1

Pressostat basse pression BP2

Sonde de température, retour chauffage BT3

Capteur de température, saumure entrante BT10

Capteur de température, saumure sortante BT11

BT12 Capteur de température, conduite d'alimentation du condensateur

Capteur de température, gaz chaud BT14

Capteur de température, ligne liquide BT15

BT17 Capteur de température, gaz d'aspiration

Composants électriques

AA100 Carte de jonction

EB10 Chauffage du compresseur

Composants du système frigorifique

EP1 Évaporateur

EP2 Condenseur

GQ10 Compresseur

HS1 Filtre de séchage

QN1 Détendeur

Généralités

L'installation hydraulique doit être effectuée conformément aux normes et directives en vigueur. F1145 fonctionner avec une température de retour jusqu'à 58 °C et une température de sortie de la pompe de 70 (65 °C avec compresseur uniquement).

F1145 n'est pas équipé de vannes d'arrêt externes, elles doivent être installées pour faciliter tout entretien ultérieur.

Attention!

S'assurer que l'eau de remplissage est propre. En cas d'utilisation d'un puits privé, il peut être nécessaire d'ajouter un filtre à eau supplémentaire.

Attention!

Tout point haut du système de chauffage doit être muni d'un purgeur.

Remarque!

Le système de tuyaux doit être vidé avant le raccordement de la pompe à chaleur pour éviter que des débris endommagent les différents composants.

Remarque!

De l'eau peut s'écouler du tuyau de trop-plein de la soupape de sécurité. Le tuyau de trop-plein doit être acheminé vers un système d'évacuation adapté et incliné sur toute la longueur afin d'empêcher la formation de poches d'eau. Il doit en outre être résistant au gel. La taille du tuyau de trop-plein doit au moins être identique à celle de la soupape de sécurité. Le tuyau de trop-plein doit être visible et sa sortie doit être ouverte et éloignée de tout composant électrique.

LÉGENDE DES SYMBOLES

Sym-é-bole peut	Signi cation
↑	Vanne de purge
à cha-	Vanne d'arrêt
	Clapet anti-retour
; Ⓗ	Pompe de circulation
[ATD3]	Vase d'expansion
	Relais auxiliaire
	Compresseur
e. Ⓟ	Manomètre
être n-	Cuve de niveau
	Filtre à particules
	Soupape de sécurité
	Sonde de température
	Vanne de régulation
	Vanne 3 voies directionnelle/dérivation
	Échangeur thermique

Schéma de système

F1145 est constitué d'une pompe à chaleur, d'un thermoplongeur, de pompes de circulation et d'un système de régulation. F1145 est relié aux circuits de saumure et de uide caloporteur.

Dans l'évaporateur de la pompe à chaleur, la saumure (eau mélangée à du dégivrant, du glycol ou de l'éthanol) libère son énergie vers le réfrigérant. Cette énergie est ensuite vaporisée pour être comprimée par le compresseur. Le réfrigérant, dont la température a maintenant augmenté, est acheminé vers le condensateur pour libérer son énergie vers le circuit à uide caloporteur et, le cas échéant, vers tout chauffe-eau branché. Un thermoplongeur est intégré au dispositif. Il est utilisé dès lors que le besoin en chauffage/eau chaude est plus important que ce que peut fournir le compresseur.

Raccordement, départ circuit de distribution XL1 Raccordement, retour du circuit de distribution XL2 Branchement, saumure entrante XL6 Branchement, saumure sortante XL7 Branchement, chauffe-eau XL9

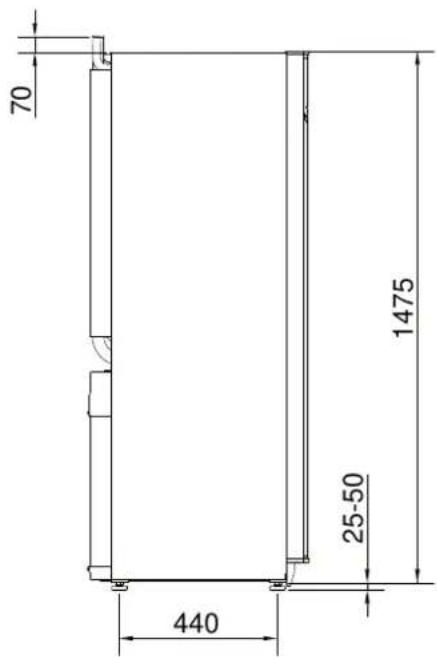

Dimensions et therme branchements des tuyaux

DIMENSIONS DES TUYAUX

Raccordement	(kW)	6-10	12	15	17
(XL6)/(XL7) ∅ ext. saumure entrante/sortante	(mm)	28			35
(XL1)/(XL2) ∅ ext. du débit de fluide caloporteur/retour de uide caloporteur	(mm)	22	28
(XL9) Branchement, ∅ ext. chauffe-eau	(mm)	22	28

Attention!

La longueur du collecteur varie en fonction des caractéristiques de la roche/du sol, de la zone climatique, du système de chauffage (radiateurs ou plancher chauffant) et de la demande en chauffage du bâtiment. Chaque installation doit être ajustée individuellement.

La longueur maximale de chaque serpentin du collecteur ne doit pas dépasser 400 m.

Pour les cas nécessitant plusieurs collecteurs, ceux-ci doivent être installés en parallèle pour pouvoir ajuster le débit du serpentin correspondant.

Pour les capteurs enterrés, la couronne doit être enterrée de niveau

à une profondeur déterminée par les conditions locales et les différentes couronnes doivent être séparées d'au moins 1 mètre.

Dans le cas de plusieurs trous de forage, la distance entre ces derniers doit être déterminée en fonction des conditions locales. • Installez les vannes d'arrêt aussi près que possible de la pompe à chaleur. • Placez le filtre à particules fourni au niveau de l'entrée

Assurez-vous que les sondes du capteur s'élèvent de manière homogène vers la pompe à chaleur de manière à éviter tout risque de formation de poche d'air. Si cela s'avère impossible, des purgeurs doivent être utilisées.

La température du circuit d'eau glycolée peut descendre en dessous de 0 °C, ainsi ce dernier doit être protégé contre le gel jusqu'à -15 °C. Pour calculer le volume

d'eau nécessaire, prendre en compte 1 de mélange d'eau glycolée prêt à l'emploi par mètre de tuyau collecteur (applicable pour l'utilisation de flexible de PEM 40x2,4 PN 6,3).

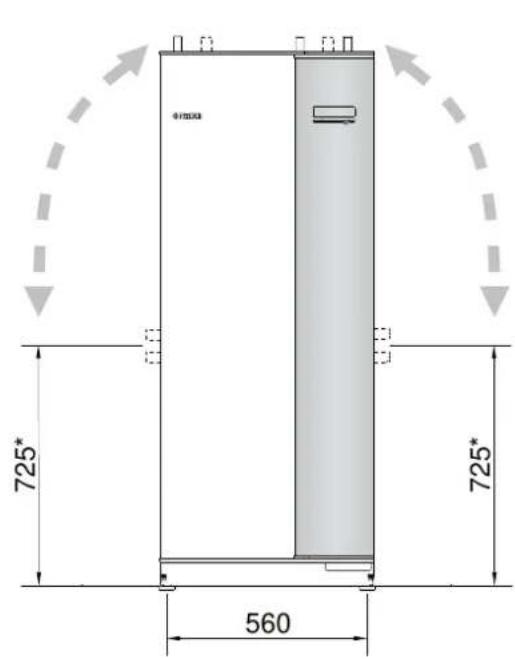

Raccordement latéral

Il est possible de couder les raccordements de saumure, pour un raccordement latéral plutôt que supérieur.

Pour couder un raccordement :

1. Débranchez le tuyau du raccordement supérieur.
2. Coudez le tuyau dans la direction souhaitée.
3. Si nécessaire, coupez le tuyau à la longueur désirée

Branchement côté eau glycolée

• Isolez tous les tuyaux d'eau glycolée intérieurs pour éviter tout risque de condensation.
• La cuve de niveau doit être installée au point le plus élevé du système à eau glycolée sur le tuyau entrant en aval de la pompe à eau glycolée (Alt. 1).

Si la cuve de niveau ne peut pas être placée au point le plus élevé, un vase d'expansion doit être utilisé (Alt.

Remarque!

Remarque : il est possible que la condensation s'échappe de la cuve de niveau. Placez la cuve de manière à ne pas endommager d'autres équipements.

- Les détails de l'antigel utilisé doivent être indiqués sur la cuve de niveau

• Installez la soupape de sécurité fournie en dessous de la cuve de niveau, comme indiqué sur le schéma.

• Installez les vannes d'arrêt aussi près que possible de la pompe à chaleur. - Placez le filtre à particules fourni au niveau de l'entrée d'eau glycolée.

Si un raccord de remplissage KB25/KB32 est utilisé, il n'est pas nécessaire d'installer la vanne à sphère avec ltre fournie.

Dans le cas d'un branchement à un système ouvert d'eau souterraine, un circuit résistant au gel intermédiaire doit être installé, en raison du risque de poussière et de gel à l'intérieur de l'évaporateur. Pour cela, un échangeur thermique supplémentaire est nécessaire.

Raccordement du circuit de chauffage

Un système de climatisation est un système qui permet de réguler le confort intérieur grâce au système de régulation intégré à F1145 et par exemple aux radiateurs, systèmes de chauffage/refroidissement par le sol, ventilo-convecteurs, etc.

• Installez tous les dispositifs de sécurité nécessaires : les vannes d'arrêt (aussi près que possible de la mpe à chaleur) et le filtre à particules fourni.
• Installez la soupape de sécurité au niveau du ré circuit de chauffage comme illustré. Il est recommandé d'appliquer une pression d'ouverture de 0,25 MPa (2,5 bar). Pour plus d'informations sur la pression d'ouverture maximale, voir les caractéristiques techniques.
• Lors du raccordement à un système équipé de thermostats sur tous les radiateurs (ou des serpentine chauffage de plancher chauffant), une vanne de dérivation doit être installée, ou certains des thermostats doit être retirés afin de garantir un débit suffisant.

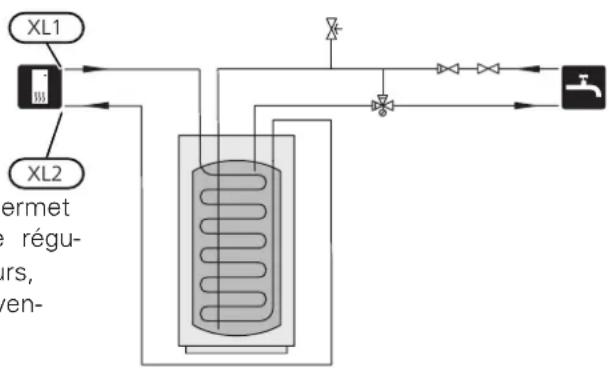

Raccordement du chauffe-eau

• Installez la vanne d'arrêt, le clapet anti-retour et les vannes de sécurité comme illustré.
• La vanne de sécurité doit présenter une pression d'ouverture maximum de 1,0 MPA (10,0 bar) et être installée sur la conduite d'arrivée d'eau domestique comme indiqué sur le schéma.
• Un robinet mélangeur doit également être installé. Le réglage d'usine pour l'eau chaude est modifié. Les réglementations nationales doivent être respectées.
• La production d'eau chaude est activée dans le guide de démarrage ou dans le menu 5.2.

Si F1145 doit fonctionner avec un ballon d'eau chaude tour à condensation, vous devez raccorder une sonde de température de départ externe (BT25) conforme à la description fournie à la page 26. Vous devez également procéder aux réglages suivants.

Menzhers de pass vent	Réglage du menu (des modi cations peuvent s'appliquer au niveau local)
	Température souhaitée dans le ballon.
5.1.2 - temp. max. circuit écoul.	Température souhaitée dans le ballon.
chauffage	intermittent5.1.10 - mode fon
	manuel4.2 - mode de fonc

Schémas hydrauliques

F1145 peut être branché de différentes manières, dont certaines sont indiquées ci-dessous.

De plus amples informations sont disponibles sur nibe.fr et dans les instructions d'assemblage respectives des accessoires utilisés. Voir page 72 pour une liste des accessoires qui peuvent être utilisés avec F1145.

BALLON TAMPON tes

Si le volume du système de climatisation est trop faible pour la sortie de la pompe à chaleur, le système de radiateur peut être complété par un vase tampon, tel que NIBE UKV.

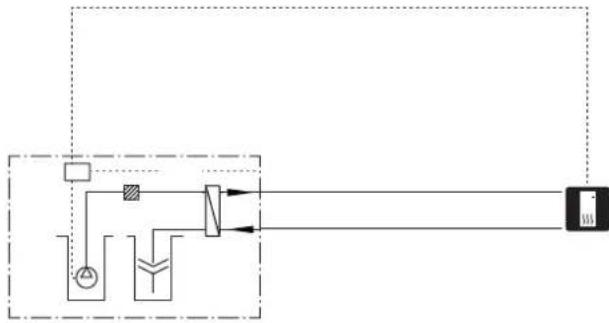

Système de climatisation naturel

Un échangeur thermique intermédiaire est utilisé pour l'accessoire PCS 44 permet de raccorder le système pour protéger l'échangeur de la pompe à chaleur de la poussière. L'eau est libérée dans une unité de Itrationcsovecteurs. Le système de distribution est connecté au terrain ou un puits foré. Voir page 32 pour plus d'informations concernant le raccordement d'une pompe à eau souterraine : le rafraîchissement est fourni en provenance du capteur via la pompe de circulation et la vanne directionnelle.

Si cette option de raccordement est utilisée, la fonction « départ capteur mini » du menu 5.1.7 « régl. al. » doit être définie sur une valeur appropriée pour éviter toute condensation. Les tuyaux et toutes les autres surfaces froides doivent être isolés avec un matériau anti-diffusion.

pour empêcher le gel de l'échangeur thermique.

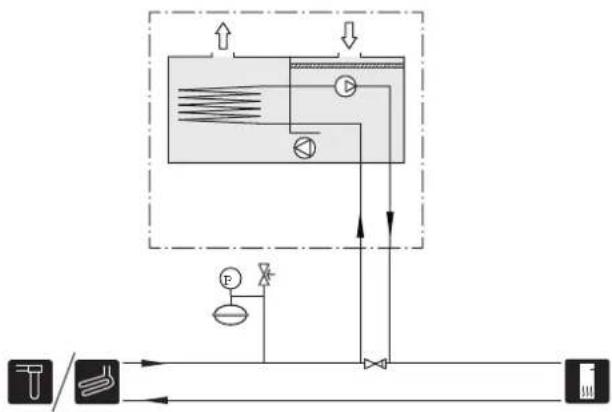

Récupération de la ventilation

L'installation peut être complétée par un module extract NIBE FLM pour permettre la récupération ventilation.

• Les tuyaux et toutes les autres surfaces froides doivent être isolés avec un matériau anti-diffusion pour éviter toute condensation.
• Le système à eau glycolée doit comprendre un d'expansion. Si une cuve de niveau est installée, celle-ci doit être remplacée.

• Lorsque la demande en rafraîchissement est élevée, des ventilo-convecteurs dotés de gouttières et d'un raccordement de vidange sont nécessaires.
• Le système à eau glycolée doit comprendre un vase d'expansion. Si une cuve de niveau est installée, celle-ci doit être remplacée.

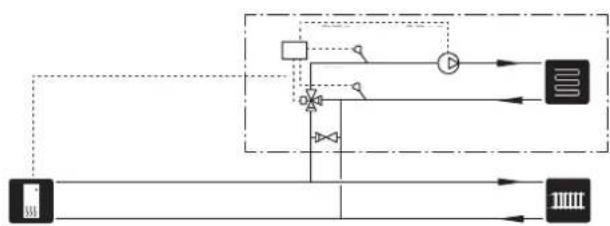

DEUX CIRCUITS DE DISTRIBUTION OU PLUS vase

Dans les bâtiments disposant de plusieurs systèmes de chauffage qui ont besoin de différentes températures de départ, l'accessoire ECS 40/ECS 41 peut être raccordé. Une vanne mélangeuse réduit la température au niveau du système de chauffage au sol, par exemple.

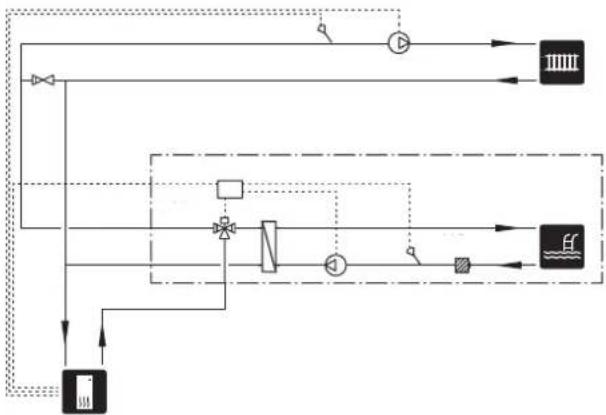

Piscine

L'accessoire POOL 40 vous permet de chauffer la piscine via votre pompe à chaleur.

Pendant le chauffage de la piscine, leuide caloporteur circule entre la F1145 et l'échangeur thermique de la piscine grâce à la pompe de circulation interne de la pompe à chaleur.

Généralités

Tous les branchements de l'ensemble des équipements électriques, à l'exception des sondes extérieures, des sondes d'ambiance et des capteurs de courant, sont effectués à l'usine.

• Débranchez la pompe à chaleur avant de procéder aux essais d'isolement du réseau électrique de l'habitation.
• Si le bâtiment est équipé d'un dispositif de protection différentielle, F1145 doit être équipé d'un disjoncteur indépendant.
• Si vous avez recours à un disjoncteur électrique, celui-ci doit être de type « C ». Voir page 76 pour la taille du fusible.
• Pour les schémas de câblage électrique de la pompe à chaleur, reportez-vous au manuel d'installation correspondant.
• Les câbles de communication et de sondes ne doivent pas être placés à proximité des câbles de puissance.
• La zone minimale entre les câbles de communication et du capteur et les raccordements externes doit être comprise entre 0,5 mm² et 50 m, par exemple EK6X₀ ou LiYY ou équivalent.
• Lors de l'acheminement du câblage dans F1145, des passe-câbles (par exemple UB1-UB3, sur l'image) doivent être utilisés. Pour UB1-UB3, les câbles sont insérés dans la pompe à chaleur de l'arrière vers l'avant.

Remarque!

Le commutateur (SF1) ne doit pas être réglé sur « I » ou sur ▲ « » tant que la chaudière n'a pas été remplie d'eau pour préserver les composants du produit.

Remarque!

L'installation électrique et les réparations doivent être réalisées sous le contrôle d'un électricien qualifié. Coupez le courant au moyen du disjoncteur avant d'entreprendre toute tâche d'entretien. L'installation et le câblage électriques doivent être réalisés conformément aux règles en vigueur.

Remarque!

Vérifiez les branchements, la tension de secteur et la tension de phase avant de démarrer la machine pour empêcher tout dommage du système électrique de la pompe à chaleur.

Disjoncteur électrique

Le circuit de fonctionnement de la pompe à chaleur et certains de ses composants internes sont alimentés en interne par un disjoncteur électrique miniature (FC1).

Limiteur de température

Le limiteur de température (FQ10) coupe l'alimentation de l'appoint électrique si la température excède 89°C et est réinitialisé manuellement.

Réinitialisation

Le limiteur de température (FQ10) est accessible derrière le cache avant. Pour le réinitialiser, appuyez sur le bouton (FQ10-SF2) à l'aide d'un petit tournevis.

Disjoncteur de protection du moteur/disjoncteur électrique miniature

Le disjoncteur de protection du moteur (AA11-FC10)/disjoncteur électrique miniature (AA11-FC1) permet de couper l'alimentation du compresseur si le courant est trop élevé. Il se trouve derrière le cache avant et doit être réinitialisé manuellement.

Attention!

Vérifiez le disjoncteur miniature, le limiteur de température et le disjoncteur de protection du moteur. Ils peuvent avoir été déclenchés pendant le transport.

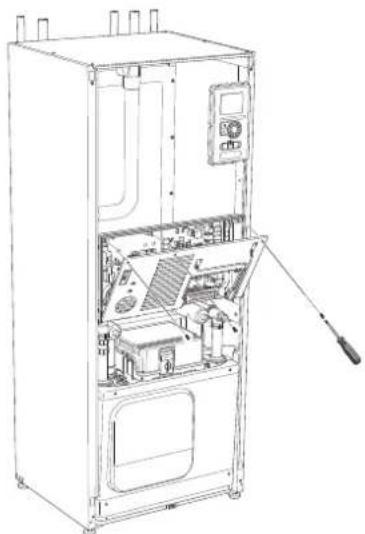

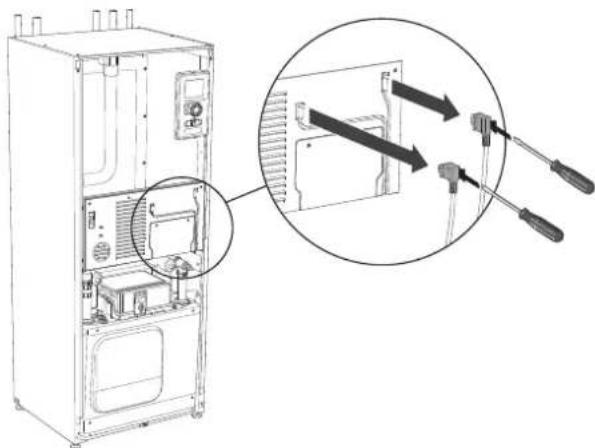

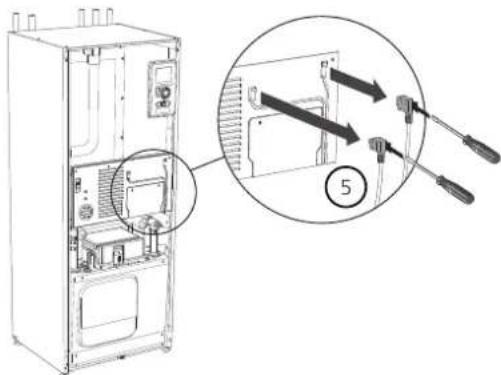

Accessibilité, branchement électrique

Le cache en plastique des boîtiers électriques s'ouvre à l'aide d'un tournevis.

Remarque!

La porte permettant d'accéder au circuit imprimé de la carte d'entrée s'ouvre à l'aide d'un tournevis de type Torx 20.

Déposez du cache de la platine d'entrée

1. Dévissez les vis et inclinez le cache.

Déposez la trappe du boîtier électrique

1. Débranchez les contacts.

1. Dévissez les vis et inclinez le cache.

Utilisez un outil adapté pour libérer/verrouiller les câbles dans les répartiteurs de la pompe à chaleur.

Pour éviter toute interférence, ne placez pas de système de communication et/ou de capteur non blindé relié aux câbles de branchement externes à moins de 20 cm du câble à haute pression lors du routage.

Alimentation

F1145 doit être installé avec une option de déconnexion sur le câble d'alimentation. La section minimale des câbles doit être dimensionnée en fonction du calibre des fusibles utilisés. Le câble fourni pour l'alimentation électrique entrante est branché au bornier X1 sur la carte de l'appoint électrique immergé (AA1). Toutes les installations doivent être réalisées conformément aux normes et directives en vigueur.

Remarque!

F1145 ne peut être rebranché entre un courant monophasé et triphasé, ni entre 3x230 V et 3x400 V.

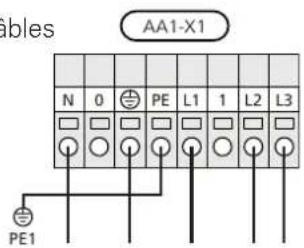

Raccordement 3x400V Raccordement 3x230V

Remarque!

F1145 est équipée d'un compresseur scroll. Cela signifie qu'il est important que les branches électriques soient effectuées avec la rotation de phase appropriée. Si la rotation de phase est incorrecte, le compresseur ne s'enclenche pas et une alarme s'affiche.

Si le compresseur et l'appoint électrique nécessitent une alimentation indépendante, voir la section « Verrouillage externe des fonctions » à la page 31.

Contrôle de la puissance absorbée

Si la tension vers l'appoint électrique immergé et/ou le compresseur disparaît pendant un certain temps, cela indique certainement un blocage au niveau des entrées AUX (voir rubrique « Options de raccordement - Choix possible pour entrées AUX »). 31

Remarque!

Ne s'applique que pour une alimentation de 3x400V.

Remarque!

Placez les TOR sur les boîtiers de connexion. de la sonde.

Si vous souhaitez brancher une tension de service externe pour le système de régulation au F1145 sur le circuit imprimé du thermoplongeur (AA1), le connecteur plat AA1: X2 doit être placé sur AA1: X9 (cf. schéma).

La tension de service (1x230 V ~ 50 Hz) est connectée à AA1: X11 (comme illustré).

SONDES de connexion

Branchez la (les) sonde(s) sur le bornier X6 de la platine d'entrée (AA3) selon les instructions ci-dessous.

Sonde extérieure

Installez la sonde de température extérieure (BT1) à l'ombre sur un mur orienté au nord ou nord-ouest, afin qu'elle ne soit pas affectée par le soleil du matin, par exemple.

Connectez la sonde extérieure au bornier X6:1 et X6:2 sur la carte d'entrée (AA3). Utilisez un câble à deux conducteurs d'au moins 0,5 mm².

Si une gaine protectrice est utilisée, elle doit être étanche pour empêcher toute condensation dans le boîtier.

Sonde de température, eau chaude

La sonde de température et le système de remplissage d'eau (BT6) se trouvent dans le doigt de gant sur le préparateur ECS.

Branchez le capteur au répartiteur X6:7 et X6:8 sur la carte d'entrée (AA3). Utilisez un câble à 2 conducteurs d'au moins 0,5 mm².

La pompe de remplissage d'eau chaude est activée dans le menu 5.2 ou dans le guide de démarrage.

Sonde de température, robinet d'eau chaude

Une sonde de température pour le robinet d'eau chaude (BT7) peut être raccordée à F1145 via des entrées souples afin d'indiquer la température de l'eau au niveau de la partie supérieure du réservoir.

La sonde de température pour robinet d'eau chaude (BT7) est branchée sur l'entrée sélectionnée (menu 5.4, voir page 30) sur le répartiteur X6 de la carte d'entrée (AA3) située derrière le cache avant et dans un tube immergé sur le chauffe-eau.

Utilisez un câble à 2 conducteurs d'au moins 0,5 mm² de section de câble.

Sonde de température, départ chauffage, externe

Si une sonde de température pour circuit d'écoulement externe (BT25) doit être utilisée, branchez-la aux connecteurs X6:5 et X6:6 sur la carte d'entrée (AA3). Un câble à 2 conducteurs d'au moins 0,5 mm².

La pompe à chaleur fonctionne sans la sonde. Toutefois, si l'utilisateur souhaite afficher la température intérieure sur l'écran F1145, la sonde doit être installée. Raccordez la sonde d'ambiance à X6:3 et X6:4 sur la carte d'entrée (AA3).

Si vous prévoyez d'utiliser la sonde d'ambiance pour régler la température ambiante en °C et/ou pour régler la température ambiante, paramétrez-la à partir du menu 1.9.4.

Si vous utilisez la sonde d'ambiance dans une pièce équipée d'un système de chauffage par le sol, elle n'aura qu'une fonction indicative et ne permettra pas de régler la température ambiante.

Sonde de température, retour chauffage externe

Si la sonde de température et le retour chauffage externe (BT71) doivent être utilisés, raccordez-les aux entrées AUX de la platine d'entrée (AA3). Utilisez un câble à 2 conducteurs d'au moins 0,5 mm² de section de câble.

Attention!

Les changements de température dans le logement prennent du temps. Par exemple, un chauffage au sol ne permet pas de sentir une différence notable de la température des pièces sur de courtes périodes de temps.

Sonde d'ambiance

F1145 est fourni avec une sonde d'ambiance (BT50). La sonde d'ambiance assure plusieurs fonctions :

1. Elle indique la température ambiante actuelle sur l'écran de F1145.
2. Permet de changer la température ambiante en
3. Elle permet de régler la température ambiante.

Installez la sonde à l'endroit où vous souhaitez régler la température. Pour ce faire, privilégiez par exemple

emplacement sur un mur intérieur dégagé dans une entrée à environ 1,5 m du sol. Il est important que la sonde puisse procéder correctement à la mesure de la température ambiante appropriée. Évitez par conséquent

de la placer dans un recoin, entre des étagères, derrière un rideau, au-dessus ou à proximité d'une source de chaleur, dans un courant d'air ou directement à la mière du soleil. Évitez également de la placer près des vannes thermostatiques de radiateurs.

Réglages

derrière le nombre d'étapes, la puissance restituée maximale et l'alimentation au niveau de la connexion de l'appoint électrique immergé varient en fonction du modèle. Voir les tableaux.

L'appoint électrique peut être limité en fonction du pays sélectionné.

À la livraison, l'appoint électrique est branché pour un maximum de 7 kW (pouvant être réglé sur 9 kW).

Réglage de la puissance maximale restituée

Le réglage de la puissance maximale de l'appoint électrique s'effectue à partir du menu 5.1.12.

Les tableaux indiquent le courant de phase total de MODE SECOURS

l'appoint électrique immergé au démarrage. Si un appoint

nt électrique immergé a déjà démarré et n'est pas utilisée à sa capacité totale, les valeurs du tableau peuvent changer car la commande utilisait cet appoint électrique. Lorsque la pompe à chaleur est réglée en mode Urgence (SF1 est en position), seules les fonctions les plus indispensables sont activées.

immergé à l'origine.

- Le compresseur est hors tension et le chauffage est géré par le thermoplongeur.

Passage à la puissance restituée maximale

• La production d'eau chaude est désactivée.

Si la puissance maximale de livraison de l'appoint électrique, la production d'eau chaude est désactivée. Si la puissance immergé (7 kW) n'est pas suffisante, la pompe à chaleur peut être réglée sur un maximum de 9 kW. le contrôleur de délestage n'est pas branché.

Déplacez le câble blanc du répartiteur X7:23 au répartiteur X3:13 (le sceau sur le répartiteur doit être cas sur la carte du thermoplongeur (AA1).

Remarque!

Le commutateur (SF1) ne doit pas être positionné sur « on » tant que F1145 n'a pas été rempli d'eau. Des pièces du produit pourraient être endommagées.

3x400 V (puissance restituée maximale, à la livraison 7 kW)

Supplément électrique max. (kW)	Courant de phase maxi- mal L1(A)	Courant de phase maxi- mal L2(A)	Courant de phase maxi- mal L3(A)
0	-	-	-
			4,3—1
			-8,7-2
			4,38,7-3
			8,78,7-4
			13,08,7-5
			8,78,78,7
			13,08,78,7

3x400 V (puissance restituée maximale, rég 9 kW)

Supplément électrique max. (kW)	Courant de phase maxi- mal L1(A)	Courant de phase maxi- mal L2(A)	Courant de phase maxi- mal L3(A)
0	-	-	-
			-8,7-2
			8,78,7-4
			8,78,78,7
			15,615,68

3×230V

Supplément électrique max. (kW)	Courant de phase maxi- mal L1(A)	Courant de phase maxi- mal L2(A)	Courant de phase maxi- mal L3(A)
0	-	-	-
			-9,49,42
			8,715,69
			15,615,61
			25,627,41

Alimentation en mode secours

La sortie du thermoplongeur en mode Urgence peut être réglée via le commutateur DIP (S2) sur le circuit imprimé du thermoplongeur (AA1) conformément au tableau ci-dessous. Le réglage d'usine est de 6 kW.

3x400 V (puissance restituée maximale, branché à la livraison 7 kW)

3x400 V (puissance restituée maximale, réglée sur 9 kW)

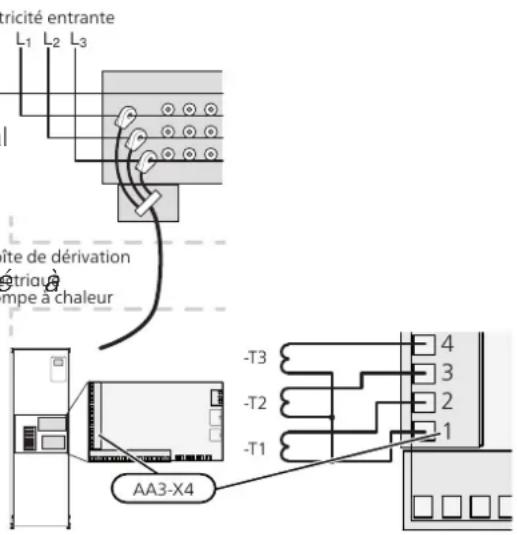

Si les capteurs de courant sont branchés, la pompe à chaleur contrôle alors les courants de phase et affecte automatiquement les étapes électriques à la phase la moins chargée.

AA1-S2

AA1-S2

3×230V3×400 V

AA1-S2

Remarque!

Lorsque plusieurs pompes à chaleur sont interconnectées (maître/esclave), le capteur de retour externe BT71 doit être utilisé. Si BT71 n'est pas connecté, le produit indique un défaut de capteur.

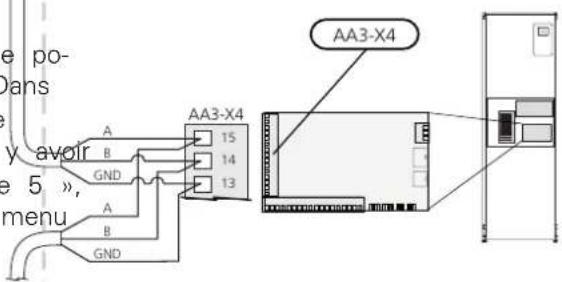

Raccordez les câbles de communication d'après le schéma au bornier X4:15 (A), X4:14 (B) et X4:13 (GND) sur la carte d'entrée (AA3).

Utilisez un câble de type LiYY, EKKX ou similaire.

L'image présente le commutateur DIP (AA1-S2) en réglage d'usine. L'exemple montre la connexion de plusieurs F1145.

Thermostat en mode secours

La température d'alimentation en mode Urgence est définie à l'aide d'un thermostat (FQ10). Elle peut être réglée sur 35 (valeur prédéfinie pour le chauffage au sol, par exemple) ou sur 45 °C (radiateurs, par exemple).

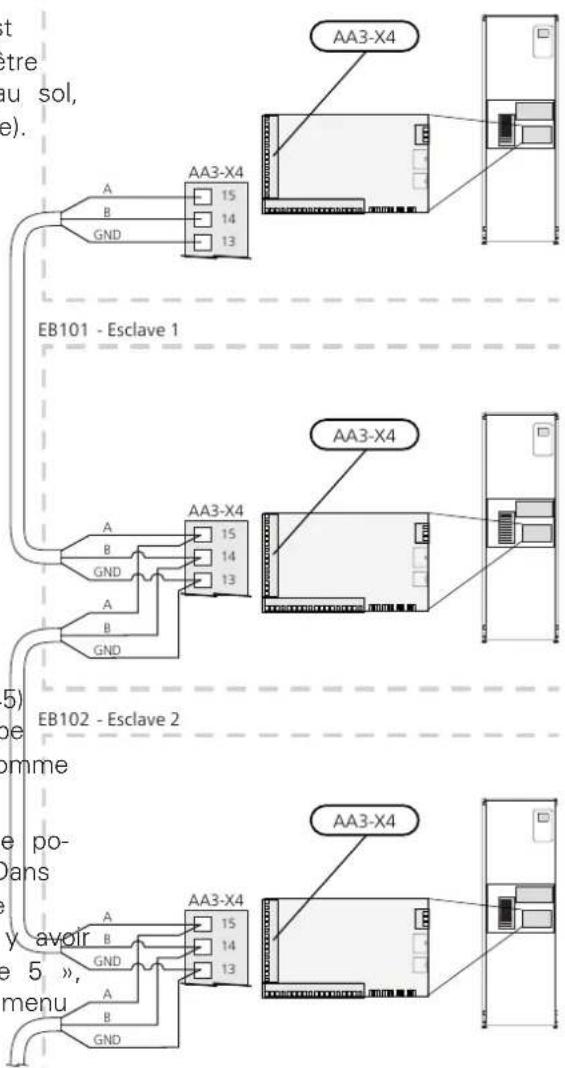

Maître/esclave

Plusieurs pompes à chaleur (F1145, F1245 et F1345) peuvent être raccordées en sélectionnant une pompe à chaleur comme pompe maîtresse et les autres comme pompes esclaves.

La pompe à chaleur est toujours livrée en tant que pompe maîtresse, pouvant avoir jusqu'à 8 esclaves. Dans les systèmes comprenant plusieurs pompes, chaque pompe doit avoir une référence unique. Il ne peut y avoir qu'une seule pompe maîtresse avec un seul « esclave 5 » par exemple. Définir le maître/les esclaves dans le menu 5.2.1.

Les sondes de températures externes et les signaux de commande doivent uniquement être raccordés à la pompe maîtresse, sauf pour la commande externe du module du compresseur.

EB100 - Maître

EB102 - Esclave 2

Gestionnaire de courant intégré

Branchez le câble à la carte d'entrée (AA3) sur le bornier X4:1-4, X4:1 correspond au bornier commun aux trois TOR.

F1145 est équipé d'un gestionnaire de courant intégré qui limite la puissance de l'appoint électrique supplémentaire. Le dispositif détermine l'étage maximum de l'appoint électrique compatible avec le disjoncteur différentiel installé. Si le courant dépasse le courant maximal autorisé par le disjoncteur différentiel, l'étage d'appoint n'est pas autorisé. La taille du disjoncteur différentiel du logement doit être spécifiée dans le menu 5.1.12.

Gestionnaire de courant avec TOR connecté à l'alimentation générale de l'habitation

Lorsque plusieurs produits consommateurs d'énergie fonctionnent en même temps que l'appoint de chauffage électrique, le disjoncteur principal risque de sauter.

F1145 est équipé d'un capteur de courant qui, grâce à des capteurs d'intensité, régule les étages de puissance de l'appoint électrique. Pour ce faire, il redistribue le courant entre les différentes phases ou désactive l'appoint en cas de surcharge dans une phase. La reconnexion a lieu dès lors que l'autre consommation de courant est réduite.

BRANCHEMENT DU COMPTEUR D'ÉNERGIE EXTERNE

Attention!

Activez la détection de phase dans le menu 5.1.12 pour bénéficier de toutes les fonctionnalités si des capteurs de courant sont installés.

Remarque!

Le branchement d'un compteur d'énergie nécessite la version 35 ou une version ultérieure sur la platine d'entrée (AA3) ainsi que la « version d'affichage » 7113 ou une version ultérieure.

Branchement des TOR

Un capteur de courant doit être installé sur chaque conducteur de phase entrant dans la boîte de dérivation. Un ou deux compteurs d'énergie (BE6, BE7) sont raccordés au bornier X22 et/ou X23 sur la carte d'entrée (AA3). afin de mesurer le courant. La boîte de dérivation constitue un point d'installation approprié.

Raccordez les TOR à un câble à multi-brins dans le fret électrique général. Le câble multi-brins reliant le coffret et F1145 doit présenter une section minimale de 0,5 mm².

Activez le(s) compteur(s) d'énergie dans le menu 5.2.4 puis déclissez la valeur souhaitée (énergie par impulsion) dans le menu 5.3.21.

NIBE UPLINK

Branchez le câble réseau (Droit, Cat.5e UTP) avec un connecteur mâle RJ45 au connecteur RJ45 (femelle) à l'arrière de la pompe à chaleur.

F1145 est doté d'un logiciel de contrôle des entrées et des sorties AUX sur la platine d'entrée (AA3), pour la connexion du contact de fonction ou de la sonde. Cela signifie que lorsqu'un contact de fonction externe (le commutateur doit être sans potentiel) ou une sonde est connectée à l'un des six raccordements spéciaux, la correspondante doit être sélectionnée via le menu 5.4.

Pour certaines fonctions, des accessoires peuvent être nécessaires.

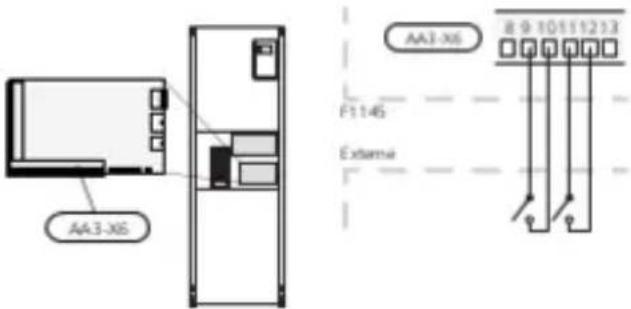

Entrées sélectionnables

Les entrées sélectionnables sur la carte d'entrée pour ces fonctions sont les suivantes :

AUX1	AA3-X6:9-10
AUX2	AA3-X6:11-12
AUX3	AA3-X6:13-14
AUX4	AA3-X6:15-16
AUX5	AA3-X6:17-18

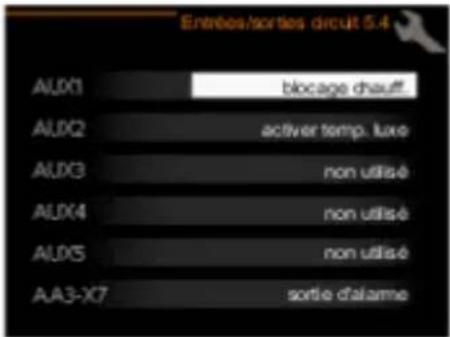

L'exemple ci-dessus utilise les entrées AUX1 (X6:9-10) et AUX2 (X6:11-12) de la carte d'entrée (AA3).

Sortie sélectionnable

Une sortie sélectionnable est AA3-X7.

Certaines des fonctions suivantes peuvent également être activées et programmées via les paramètres du menu.

Sonde de température

La sonde de température peut être raccordée à la F1 145. Utilisez un câble à 2 conducteurs d'au moins 0,5 mm².

Les options disponibles sont :

• eau chaude, sup. (BT7) (affiche la température de l'eau dans la partie supérieure du réservoir; la sonde de température se trouve dans le tube immergé du ballon d'eau chaude).
• circuit de départ externe (BT25) (contrôle de la température du système de chauffage)
• rafraîchissement/chauffage (BT74), détermine à quel moment il convient de basculer entre les modes rafraîchissement et chauffage (disponible uniquement si l'accessoire de rafraîchissement est sélectionné dans le menu 5.2.4).

Moniteur

Les options disponibles sont :

• alarme des unités externes. L'alarme est connectée à la commande, ce qui signifie que le dysfonctionnement s'affiche à l'écran sous la forme d'une alarme d'information. Signal sans potentiel de type NO ou NC.
• niveau (accessoire NV10), pression/débitmètre de l'eau glycolée (NC).
• Pressostat pour circuit de distribution (NC).

Activation externe des fonctions

Un contact de fonction externe peut être connecté à la F1145 pour activer diverses fonctions. La fonction est activée lorsque le commutateur est fermé.

Fonctions possibles pouvant être activées :

• commande forcée de la pompe capteur - niveau de confort de l'eau chaude « luxe temporaire » - niveau de confort de l'eau chaude « économique » - « réglage externe »

Lorsque le commutateur est fermé, la température passe en °C (si la sonde d'ambiance est connectée et activée). Si la sonde d'ambiance n'est pas connectée ou activée, le changement souhaité de « température » (décalage courbe de chauffage) est réglé avec le nombre d'incrémentations sélectionné. La valeur

peut être réglée de -10 à +10. Le réglage externe indépendamment de bloquer l'appoint de chauffage et/ou systèmes de chauffage 2 à 8 nécessite certains allègements de la pompe à chaleur à certaines heures de la journée (disponible dans le menu 4.1.

- circuit de distribution 1 à 8

La valeur du changement est définie dans le menu 1.9.2, « réglage externe ».

heures de la journée (disponible dans le menu 4.1.5 une fois la fonction activée). Activez la fonction en branchant des contacts libres de potentiel aux deux entrées sélectionnées dans le menu 5.4 (SG Ready A et SG Ready B).

- l'activation de l'une des quatre vitesses du ventilateur Commutateur ouvert ou fermé signifie l'une des possibilités ci-après : (sélectionnable si l'accessoire de ventilation est activé).

Les cinq options suivantes sont disponibles :

- 1-4 est normalement ouvert (NO)

- 1 est normalement fermé (NC)

La vitesse du ventilateur est activée lorsque le commutateur est fermé. La vitesse normale reprend une fois le commutateur à nouveau ouvert.

- +Adjust

Utilisation de la fonction +Adjust : l'installation communique avec le centre de commande* du système de chauffage au sol et règle la loi d'eau ainsi que la température de départ calculée en fonction de la demande du chauffage au sol.

Pour activer le système d'émission qui doit être affecté par la fonction +Adjust, il suffit de surligner la fonction et d'appuyer sur la touche OK.

Une prise en charge est nécessaire pour la fonction +Adjust.

Attention!

Cet accessoire peut nécessiter une mise à jour de logiciel dans votre F1145. La version est affichée dans le menu « Infos d'entretien » 3.1. Rendez-vous à l'adresse nibeuplink.com et cliquez sur l'onglet « Logiciel » pour télécharger la dernière version logiciel pour votre installation.

Attention!

Dans les systèmes disposant à la fois de chauffage par le sol et de radiateurs, NIBE ECS 40/41 permet un fonctionnement optimisé.

- SG ready

Attention!

Cette fonction peut uniquement être utilisée dans les réseaux d'alimentation qui prennent en charge la norme « SG Ready ».

« SG Ready » nécessite deux entrées AUX

- Blocage (A : fermé, B : ouvert)

« SG Ready » est active. Le compresseur ainsi que l'appoint sont bloqués.

- Mode normal (A : ouvert, B : ouvert)

« SG Ready » n'est pas active. Pas d'impact sur le système

- Mode économique (A : ouvert, B : fermé)

« SG Ready » est active. Le système se concentre sur les économies de coût et peut par exemple exploiter un tarif faible du fournisseur d'électricité ou la surrégime de n'importe quelle source d'alimentation propre (l'impact sur le système peut être ajusté dans le menu 4.1.5).

Mode surrégime (A : fermé, B : fermé)

« SG Ready » est active. Le système peut fonctionner à plein régime ou en surrégime (prix très faible) selon le fournisseur (l'impact sur le système peut être paramétré dans le menu 4.1.5).

(A = SG Ready A et B = SG Ready B)

Verrouillage externe des fonctions

Un contact de fonction externe peut être connecté à la F1145 pour bloquer diverses fonctions. Le commutateur doit être sans potentiel et un commutateur fermé entraîne un verrouillage.

Remarque!

Le verrouillage entraîne un risque de gel.

Fonctions pouvant être bloquées :

• chauffage (verrouillage de la demande de chauffage)
• eau chaude (production d'ECS). La circulation de l'eau chaude reste fonctionnelle.
• compresseur

Appoint de chauffage commandé en interne

blocage du tarif (l'appoint, le compresseur, le chauffage, le rafraîchissement et la production d'eau chaude sont déconnectés)

« SG Ready » est une forme de contrôle tarifaire intelligente qui permet à votre fournisseur d'électricité d'agir sur les températures ambiantes, de l'eau chaude et/ou de l'eau de la piscine (le cas échéant) ou tout

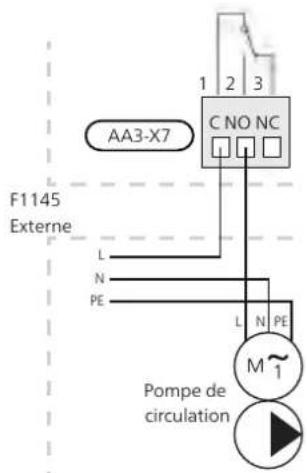

Sélection possible de SORTIE aux (RELAIS variable LIBRE de potentiel)

Pompe de circulation externe, pompe d'eau souterraine ou pompe de circulation d'eau chaude branchée sur le relais d'alarme comme illustré ci-dessous.

Il est possible d'avoir un branchement externe grâce à la fonction de relais via un relais variable sans potentiel (max. 2 A) sur la platine d'entrée (AA3), répartiteur X.

Remarque!

Placez les TOR sur les boîtiers de connexion.

Fonctions optionnelles de branchement externe :

• Indication d'alarme.
• Commande de la pompe à eau souterraine.
• Indication du mode de rafraîchissement (n'est valable que si des accessoires de rafraîchissement sont disponibles).
• Commande de la pompe de bouclage d'eau chaude.
• Pompe de circulation externe (pour fluide caloporteur).
• Vanne directionnelle externe pour eau chaude.
• Indication du mode Vacances.

Si l'une de ces fonctions est installée sur le répartiteur X7, elle doit être sélectionnée dans le menu 5.4, voir page 59.

L'alarme commune est présélectionnée en usine.

Remarque!

Une carte auxiliaire est nécessaire si plusieurs fonctions sont branchées sur le répartiteur X7 au moment où l'alarme est activée (voir page 72).

La photo montre le relais en position alarme.

Lorsque le commutateur (SF1) est en position « △ », le relais est alors en position alarme.

Attention!

Les sorties de relais peuvent présenter une charge maximale de 2 A (230V ~).

Accessoires de raccordement

Vous trouverez toutes les informations relatives au branchement d'accessoires dans les instructions d'utilisation qui vous ont été fournies pour les différents accessoires. Rendez-vous sur le site nibe.fr pour consulter la liste des accessoires compatibles avec F1145.

Accessoires avec un circuit imprimé AA5

Les accessoires contenant un circuit imprimé AA5 sont connectés au bornier de la pompe à chaleur AA3-X4: 13-15. Utilisez un câble de type LiYY, EKKX ou similaire.

Si plusieurs accessoires doivent être branchés, connectez la première carte d'accessoire directement au bornier de la pompe à chaleur. D'autres cartes auxiliaires sont branchées aux premières séries d'entrées.

Étant donné qu'il existe différents branchements pour les accessoires avec circuits imprimés AA5, lisez toujours les instructions du manuel pour les accessoires que vous allez installer.

Accessoires avec un circuit imprimé AA9

Les accessoires qui contiennent le circuit imprimé AA9 sont raccordés au bornier de la pompe à chaleur X4:9-12 sur la platine d'entrée AA3. Utilisez un câble de type LiYY, EKKX ou équivalent.

Étant donné qu'il existe différents branchements pour les accessoires avec circuits imprimés AA9, lisez toujours les instructions du manuel pour les accessoires que vous allez installer.

Préparations

1. Vérifiez que le commutateur (SF1) est en position « ⏻ ». RE
2. Assurez-vous qu'il y a de l'eau dans les préparatés Eats GLYCOLEE ECS et le système de chauffage. Lors du remplissage
3. Continuez à remplir et à purger jusqu'à ce que tout l'air ait été éliminé et que la pression correcte soit atteinte.

Attention!

Vérifiez le disjoncteur et les disjoncteurs de protection du moteur. Ils peuvent avoir été déclenchés pendant le transport.

Remarque!

Ne démarrez pas F1145 s'il y a un risque que l'eau présente dans le système ait gelé.

Lors du remplissage du système à eau glycolée, mélangez l'eau et l'antigel dans un bac ouvert. Ce mélange devrait permettre d'éviter tout risque de gel jusqu'à

-15 °C. Remplissez ensuite l'eau glycolée en raccordant une pompe de remplissage.

1. Assurez-vous qu'il n'y a pas de fuites au niveau du système à eau glycolée.
2. Raccordez la pompe de remplissage et la conduite de retour au raccord de remplissage du système à eau glycolée (accessoire).
3. Si l'alternative 1 est utilisée, fermez la soupape située sous la cuve de niveau.

Fermez la vanne 3 voies directionnelle dans le raccord de remplissage.

Attention!

Une ventilation insuffisante peut endommager des composants internes dans F1145.

1. Ouvrez les vannes situées au niveau du raccord de remplissage.
2. Activez la pompe de remplissage.
3. Continuez à remplir jusqu'à ce que de l'eau pénètre dans la conduite de retour.
4. Fermez les vannes situées au niveau du raccord de remplissage.
5. Ouvrez la vanne 3 voies directionnelle dans le raccord de remplissage.
6. Si l'alternative 1 (cuve de niveau) est utilisée, ouvrez la soupape située sous la cuve de niveau (CM2).

1. Ouvrez la vanne de remplissage (externe, non cluse avec le produit). Remplissez le circuit de bution avec de l'eau.
2. Ouvrez la vanne de purge.
3. Si l'eau qui s'échappe de la vanne de purge n'est pas mélangée à de l'air, refermez la vanne. Après quelques instants, la pression commence à augme-nter.
4. Refermez la vanne de remplissage une fois la pression appropriée obtenue.

Purge

1. Purgez la pompe à chaleur via une vanne prévue à cet effet ainsi que l'ensemble du système de climatisation via leurs vannes de purge correspondantes.

Démarrage et inspection

GUIDE DE DÉMARRAGE

Remarque!

Il doit y avoir de l'eau dans le circuit de chauffage avant que le commutateur soit réglé sur "l".

Remarque!

Si plusieurs pompes à chaleur sont connectées, le guide de démarrage doit d'abord être exécuté sur les pompes à chaleur esclaves.

Sur les pompes à chaleur qui ne constituent pas l'unité principale, vous ne pouvez effectuer les réglages que pour les pompes de circulation de chaque pompe à chaleur. Les autres ré-

Les autres réglages sont effectués et contrôlés par l'unité principale.

1. Placez le commutateur (SF1) de la F1145 en «I».
2. Suivez les instructions du guide de démarrage à l'écran. Si le guide de démarrage ne s'exécute pas lors de la mise sous tension de la F1145, démarrez-le manuellement à partir du menu 5.7.

Voir la page 40 pour une présentation plus détaillée du système de régulation de la pompe à chaleur (fonctionnement, menus, etc.).

Mise en service

Lorsque l'installation est activée pour la première fois, un guide de démarrage démarre automatiquement. Les instructions de ce guide de démarrage indiquent les étapes à suivre lors du premier démarrage, ainsi que les réglages par défaut de l'installation.

Le guide de démarrage ne peut pas être ignoré, car il garantit un démarrage approprié.

Attention!

Tant que le guide de démarrage est actif, aucune fonction de l'installation ne débutera automatiquement.

La procédure de démarrage réapparaît à chaque redémarrage de l'installation, jusqu'à sa désélection dans la dernière page.

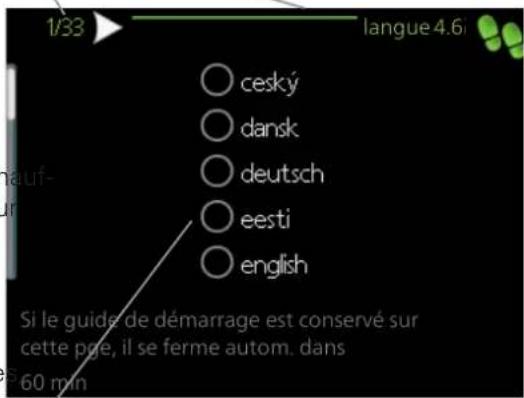

Fonctionnement du guide de démarrage

A. Page

B. Nom et numéro de menu

C. Option / Réglage

Vous pouvez voir ici à quel niveau du guide de démarrage vous êtes parvenu.

Naviguez entre les pages du guide de démarrage de la manière suivante :

1. Appuyez sur le bouton de commande jusqu'à ce que position
2. Appuyez sur le bouton OK pour changer de page dans le guide de démarrage.

B. nom et numéro du menu

Réglage de la pompe, fonctionnement manuel

Vous pouvez voir ici sur quel menu du système de Côté-eau glycolée

La procédure de démarrage est basée sur le menu. Les

chiffres entre crochets font référence au numéro du menu dans le système de commande.

F1145 comprend une pompe à eau glycolée qui peut être commandée automatiquement. Pour une utilisation manuelle, désactivez « auto » dans le menu 5.1.9, puis

Pour en savoir plus sur les menus concernés, lisez la vitesse selon le schéma ci-dessous.

informations disponibles dans le menu d'aide ou consul-

tevez le manuel d'utilisateur.

C. option / réglage

Le système est réglé ici.

Réglage de la pompe, opération

Règlez la vitesse de la pompe lorsque le système a trouvé l'équilibre (dans l'idéal, 5 minutes après le démarrage du compresseur).

Côté saumure

Le débit ne peut être réglé correctement dans le výstez le débit de sorte que l'écart de température tème à eau glycolée que si la pompe à eau glycolée entre l'eau glycolée sortante (BT11) et l'eau glycolée nctionne à la vitesse appropriée. F1145 comprend une entrante (BT10) soit compris entre 2 et 5 °C. Véri ez pompe à eau glycolée qui peut être commandée a été- températures dans le menu 3.1 « infos d'entretien » matiquement en mode standard. Vous devrez peut-être ér églez la vitesse de la pompe à eau glycolée (GP2) exécuter manuellement certaines fonctions et certains jusqu'à obtention de l'écart de température souhaité.

accessoires. Dans ce cas, vous devrez définir la appropriée.

Un écart important indique un débit d'eau glycolée faible et un écart faible indique un débit d'eau glycolée élevé.

Pour un fonctionnement optimal dans une installation multiple, toutes les pompes à chaleur doivent présenter un compresseur de taille identique.

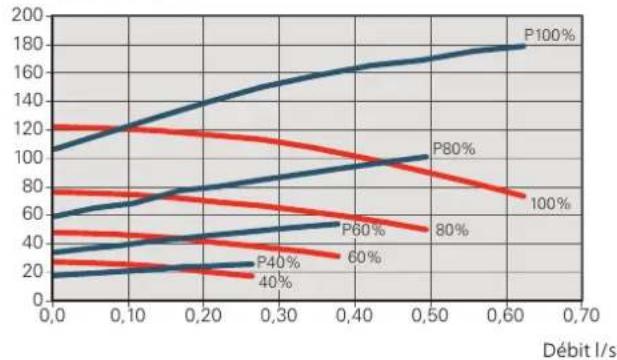

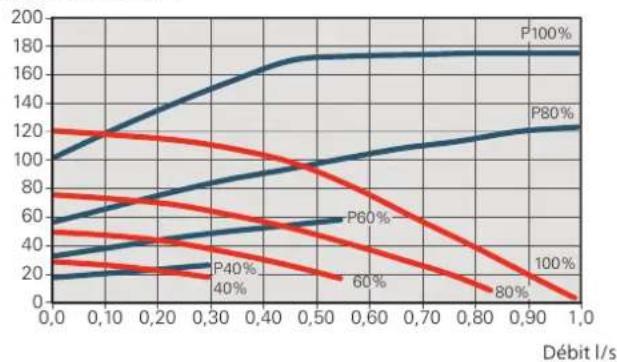

À partir des schémas ci-dessous, déterminez la vitesse conseillée pour la pompe capteur en fonctionnement

Pression disponible, kPa Puissance absorbée, W

Cette commande automatique agit lorsque le comprés ¹⁴⁵ 6 et 8 kW

seur est en marche et règle la vitesse de la pompe à Pression disponible, kPa eau glycolée pour obtenir un écart de température Puissance absorbée, W

tempéral entre les circuits de départ et de retour.

Côté chauffage

Vous ne pouvez régler correctement le flux dans le système du circuit de chauffage que si la pompe de chauffage fonctionne à la vitesse appropriée. F1145 comporte une pompe de chauffage qui peut être commandée automatiquement en mode standard. Vous devrez peut-être exécuter manuellement certaines fonctions et certains accessoires, puis définir la vitesse appropriée.

Cette commande automatique agit lorsque le compresseur est en marche et règle la vitesse de la pompe de chauffage, pour le mode de fonctionnement actuel, afin d'obtenir un écart de température optimal entre les circuits de départ et de retour. En mode chauffage, la TEB (température extérieure de base) définie et l'écart de température du menu 5.1.14 sont utilisés. Si nécessaire, la vitesse maximale de la pompe peut être limitée dans le menu 5.1.11.

Débit I/s

F1145 10 kW

Pression disponible, kPa Puissance absorbée, W

F1145 12 kW

Pression disponible, kPa Puissance absorbée, W

F1145 15 et 17 kW

Pression disponible, kPa Puissance absorbée, W

Côté circuit de chauffage

F1145 comprend une pompe de chauffage qui peut être commandée automatiquement. Pour une utilisation manuelle, désactivez « auto » dans le menu 5.1.11, puis déclarez la vitesse selon les schémas ci-dessous.

Le débit doit présenter une différence de température adaptée aux conditions de fonctionnement (chauffage : 10 - 10 °C, production d'eau chaude : 5 - 10 °C, chauffe de la piscine : environ 15 °C) entre la sonde de température de départ et la sonde de température de retour.

Vérifiez ces températures dans le menu 3.1 « infos d'entretien » et réglez la vitesse de la pompe de circula-

régulation (GP1) jusqu'à obtention de la différence de température souhaitée. Une grande différence indique un faible débit du circuit de chauffage tandis qu'une faible différence indique un débit élevé.

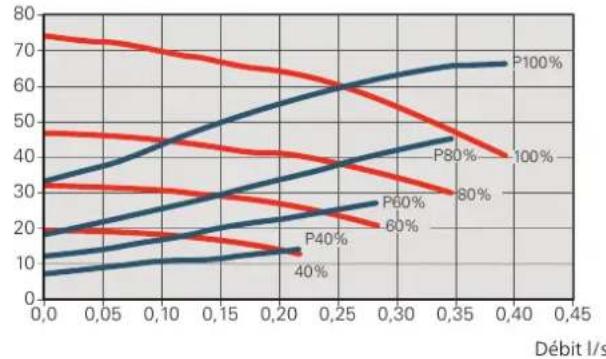

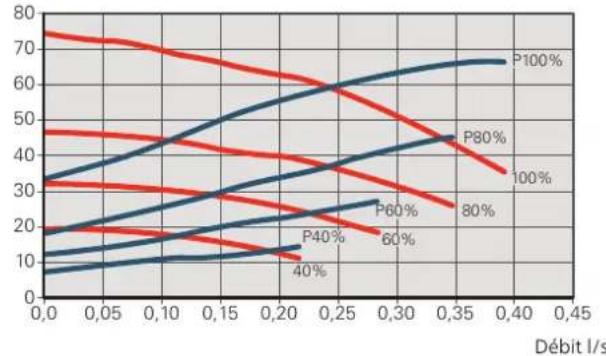

À partir des schémas ci-dessous, déterminez la vitesse conseillée pour le circulateur chauffage en fonctionnement manuel.

F1145 6 kW

Pression disponible, kPa Puissance absorbée, W

F1145 8 et 12 kW

Pression disponible, kPa Puissance absorbée, W

F1145 10 kW

Pression disponible, kPa Puissance absorbée, W

F1145 15 et 17 kW

Pression disponible, kPa Puissance absorbée, W

Réajustement, purge, côté chauffage

De l'air est initialement libéré de l'eau chaude et une purge peut être nécessaire. Si la pompe à chaleur ou circuit de distribution émet des gargouillements, une purge supplémentaire de l'ensemble du système est nécessaire. Vérifiez la pression dans le vase d'expansion (CM1) à l'aide du manomètre (BP5). En cas de chute de la pression, le système doit être rempli.

Réglage, purge, côté capteur

Cuve de niveau

Vérifiez le niveau de liquide dans la cuve de niveau (CM2). Si le niveau de liquide a baissé, faites l'appoint.

1. Fermez la soupape située sous la cuve.
2. Débranchez le raccord au-dessus de la cuve.
3. Remplissez avec de la saumure jusqu'à ce que la cuve soit environ remplie aux 2/3.
4. Rebranchez le raccord en haut de la cuve.
5. Ouvrez la soupape située sous la cuve.

Pour augmenter la pression du système, fermez la soupape du circuit sortant principal lorsque la pompe au glycolée (GP2) est activée et que la cuve de

((CM2)) est ouverte, de sorte que le liquide s'en échappe.

Vase d'expansion

Si vous utilisez un vase d'expansion (CM3) au lieu d'une cuve de niveau, le niveau de pression est vérifié à l'aide du manomètre (BP6). En cas de chute de la pression, le système doit être rempli.

Réglage de la loi d'eau

Le menu Loi d'eau permet d'afficher la loi d'eau de votre habitation. L'objectif de la loi d'eau est de maintenir une température intérieure constante, quelle que

soit la température extérieure, afin d'utiliser efficacement l'énergie. C'est à partir de cette loi d'eau que F1145 détermine la température de l'eau alimentant le circuit de distribution (température de départ) et, par conséquent, la température intérieure.

Coefficient de la COURBE

La pente de la loi d'eau indique de combien de degrés la température de départ est augmentée/diminuée lorsque la température extérieure chute/monte. Une pente plus raide indique une température de départ plus élevée à une certaine température extérieure.

Température d'alimentation

La pente de courbe optimale dépend des conditions climatiques de votre région, ainsi que de l'équipement de votre habitation (radiateurs, ventilo-convecteurs ou plancher chauffant) et de sa qualité d'isolation.

La loi d'eau est réglée lors de l'installation du système de chauffage, mais un nouveau réglage sera peut-être nécessaire ultérieurement. Normalement, la loi d'eau ne nécessite pas d'autre réglage.

Un décalage de la loi d'eau signifie que la température d'alimentation change de la même valeur pour toutes les températures extérieures. Ainsi, un décalage de la loi d'eau de +2 unités, par exemple, augmente la température d'alimentation de 5 °C quelle que soit la température extérieure.

Température d'alimentation niveau

Température de départ - valeurs maximum et minimum

La température du circuit de chauffage ne pouvant être supérieure à la valeur maximale de réglage ou inférieure à la valeur minimale de réglage, la courbe de chauffage s'aplanit à ces températures.

Attention!

Avec les systèmes de plancher chauffant, la température de départ maximale est normalement réglée entre 35 et 45 °C.

Vérifiez la température maximale de votre plancher chauffant avec votre fournisseur.

Ajustement de la COURBE

Température de départ min.

1. Sélectionnez le système d'émission (si vous en avez plusieurs) pour lequel la loi d'eau doit être modifiée.
2. Sélectionnez la pente et le décalage de la courbe.

Attention!

pas

Le réglage de « temp. min. dép. chauff. » et/ou de « temp. max. circuit écoul. » s'effectue dans des menus différents.

« temp. min. dép. chauff. » peut être réglé dans le menu 1.9.3.

« temp. max. circuit d'évacuation » peut être réglé dans le menu 5.1.2.

Attention!

La courbe 0 est utilisée.

Les réglages de courbe personnalisée s'effectuent dans le menu 1.9.7.

Pour déterminer une LOI d'eau

1. Tournez le bouton de commande de manière à ce que l'anneau sur l'axe avec la température extérieure soit sélectionné.
2. Appuyez sur le bouton OK.
3. Suivez la ligne grise jusqu'à la loi d'eau puis regardez à gauche pour relever la valeur de la température de départ pour la température extérieure sélectionnée.
4. Vous pouvez maintenant sélectionner les relevés de différentes températures extérieures en tournant le bouton de commande vers la droite ou la gauche et en relevant la température de départ correspondante.
5. Appuyez sur le bouton OK ou Retour pour quitter le mode Lecture.

Unité d'affichage

Bouton de commande

Le bouton de commande peut être tourné vers la droite ou la gauche. Vous pouvez :

• parcourir les menus et les options; - augmenter ou diminuer les valeurs; - changer de page dans le cas d'instructions présentées sur plusieurs pages (par exemple, aide et infos d'entretien).

Commutateur (SF1)

Trois positions sont possibles pour le commutateur :

• Marche ( )
• Veille ⏻)
• Mode secours

Le mode secours doit être uniquement utilisé en cas de dysfonctionnement de la pompe à chaleur. Dans ce mode, le compresseur est mis hors tension et le thermoplongeur se met en marche.

L'écran de la pompe à chaleur est éteint et le voyant d'état s'illumine en jaune.

PORT USB

Le port USB est caché sous le badge plastique sur lequel figure le nom du produit.

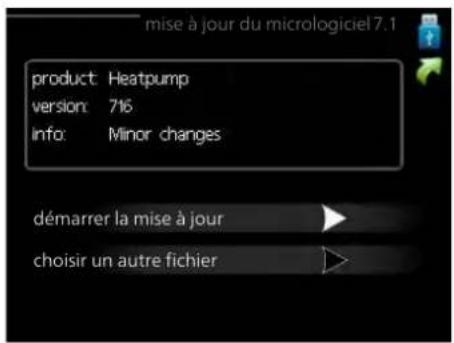

Le port USB est utilisé pour mettre à jour le logiciel.

Rendez-vous à l'adresse nibeuplink.com et cliquez sur l'onglet « Logiciel » pour télécharger la dernière version du logiciel pour votre installation.

Affichage

L'écran affiche des instructions, les réglages et des informations de fonctionnement. Vous pouvez facilement parcourir les menus et les options pour régler la température ou obtenir les informations dont vous avez besoin.

B VOYANT d'état

Le voyant d'état indique l'état de la pompe à chaleur. Il est :

• vert en fonctionnement normal; • jaune en mode secours; • rouge si une alarme a été déclenchée.

Le bouton OK vous permet de :

- confirmer des sélections de sous-menus/options/valeurs définies/pages dans le guide de démarrage.

Le bouton Retour vous permet de :

• revenir au menu précédent; - modifier un réglage qui n'a pas été confirmé.

MENU 3 - INFOS

Affichage de la température et d'autres informations de Lorsque la porte de la pompe à chaleur est ouverte, les quatre principaux menus du système de menus ainsi sous aux informations disponibles dans le menu d'aide que certaines informations élémentaires s'affichent au le manuel d'utilisateur.

l'écran.

Maître

Ce menu est également défini dans le système de menus limités de la pompe à chaleur esclave.

MENU 4 - POMPE À chaleur

Réglage de l'heure, de la date, de la langue, de l'affichage, du mode de fonctionnement, etc. Voir les informations dans le menu d'aide ou le manuel utilisateur.

MENU 5 - Entretien

Réglages avancés. Ces réglages sont destinés uniquement aux installateurs ou aux techniciens. Le menu s'affiche lorsque vous maintenez le bouton Retour enfoncé pendant 7 secondes dans le menu de démarrage. Voir page 48.

Ce menu est également défini dans le système de menus limités de la pompe à chaleur esclave.

Si la pompe à chaleur est dénie comme esclave, un menu principal limité s'affiche, car la majorité des réglages du système sont effectués au niveau de la pompe à chaleur maître.

MENU 1 - CLIM. Intérieure

Réglage et programmation de la température intérieure. Reportez-vous aux informations disponibles dans le menu d'aide ou le manuel d'utilisateur.

MENU 2 - Eau CHAUDE

Réglage et programmation de la production d'eau chaude. Reportez-vous aux informations disponibles dans le menu d'aide ou le manuel d'utilisateur.

Ce menu s'affiche uniquement si le chauffe-eau est branché à la pompe à chaleur.

Ce menu est également défini dans le système de menus limités de la pompe à chaleur esclave.

Symboles à l'écran

Les symboles suivants peuvent apparaître à l'écran pendant le fonctionnement.

	DescriptionSymbole
	Ce symbole apparaît à côté du panneau d'informations si le menu 3.1 contient des informations importantes.
	Ces deux symboles indiquent si le compresseur ou l'appoint électrique est bloque dans F1145.Ils peuvent, par exemple, être bloqués en fonction du mode de fonctionnement sélectionné via le menu 4.2, si le blocage est programmé via le menu 4.9.5 ou si une alarme s'est produite et empêche l'un des deux de fonctionner. Verrouillage du compresseur. Verrouillage de l'appoint électrique
	Ce symbole apparaît si le mode d'augmentation périodique ou le mode Luxe pour l'eau chaude est activé.
	Ce symbole indique si le « réglage vacances » est actif dans 4.7
	Ce symbole indique si la F1145 communique avec NIBE Uplink.
	Ce symbole indique le réglage du ventilateur s'il diffère du réglage normal.Accessoire nécessaire.
	Ce symbole est visible dans les installations équipées d'accessoires solaires actifs.
	Ce symbole indique si le chauffage de la piscine est actif.Accessoire nécessaire.
	Ce symbole indique si le rafraîchissement est actif.Accessoire nécessaire.

Fonctionnement

Pour déplacer le curseur, tournez le bouton de commande vers la gauche ou la droite. La position sélectionnée s'affiche en blanc et/ou a un coin relevé.

Sélection d'un MENU

Pour se déplacer dans le système de menus, sélectionnez un menu principal et appuyez sur le bouton OK. Une nouvelle fenêtre s'affiche alors à l'écran avec les sous-menus.

Sélectionnez l'un des sous-menus en appuyant sur le bouton OK.

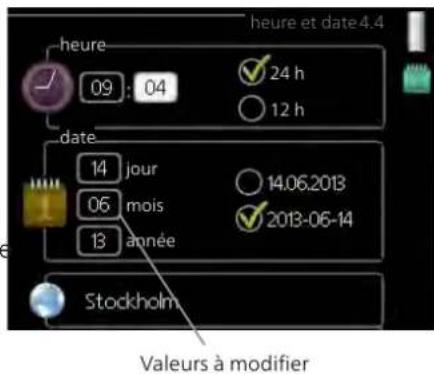

Réglage d'une VALEUR

Sélection d'options

Dans un menu d'options, l'option en cours de sélection est indiquée par une petite coche verte.

Pour sélectionner une autre option :

1. Cliquez sur l'option souhaitée. L'une des options est alors présélectionnée (en blanc).
2. Appuyez sur le bouton OK pour confirmer l'option sélectionnée. Une petite coche verte apparaît à côté de l'option sélectionnée.

Pour définir une valeur :

1. Sélectionnez la valeur souhaitée à l'aide du bouton de commande.
2. Appuyez sur le bouton OK. L'arrière-plan de la valeur s'affiche en vert pour vous indiquer que vous vous trouvez dans le mode de réglage.
3. Tournez le bouton de commande vers la droite pour augmenter la valeur et vers la gauche pour la réduire.
4. Appuyez sur le bouton OK pour confirmer la valeur que vous venez de définir. Pour modifier et revenir à la valeur d'origine, appuyez sur le bouton Retour.

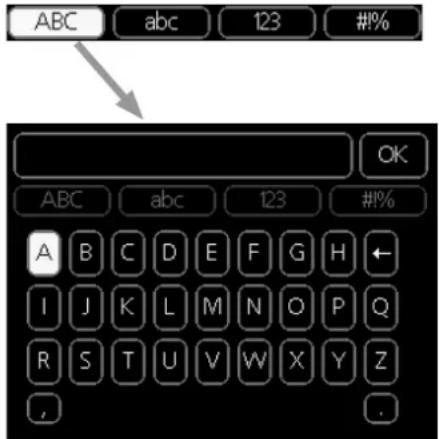

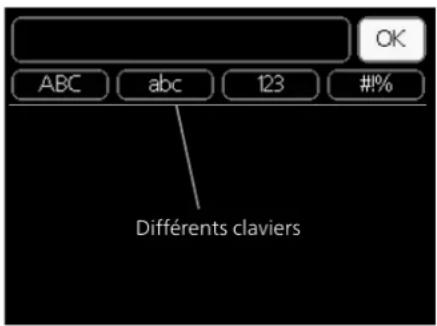

Utilisez le clavier virtuel

Dans certains menus où du texte doit être saisi, un clavier virtuel est accessible.

En fonction du menu, vous pouvez avoir accès à différentes polices de caractères que vous pouvez sélectionner à l'aide de la molette de commande. Pour modifier le tableau des caractères, appuyez sur le bouton Précédent. Si un menu dispose uniquement d'une police de caractères, le clavier s'affiche directement.

Quand vous avez terminé d'écrire, marquez « OK » et appuyez sur le bouton OK.

Navigation entre les fenêtres

Un menu peut comprendre plusieurs fenêtres. Tournez le bouton de commande pour parcourir les différentes fenêtres.

Navigation entre les fenêtres du guide de démarrage.

Flèches permettant de parcourir les différentes fenêtres du guide de démarrage

1. Appuyez sur le bouton de commande jusqu'à ce que l'une des flèches en haut à gauche (au niveau du numéro de la page) ait été sélectionnée.
2. Appuyez sur le bouton OK pour changer d'étape dans le guide de démarrage.

MENU AIDE

Plusieurs menus sont dotés d'un symbole vous indiquant qu'une aide supplémentaire est disponible.

Pour accéder à l'aide :

1. sélectionnez le symbole Aide à l'aide du bouton de commande.
2. Appuyez sur le bouton OK.

Le menu Aide comprend plusieurs fenêtres que vous pouvez parcourir avec le bouton de commande.

Menu 1 - CLIM. intérieure

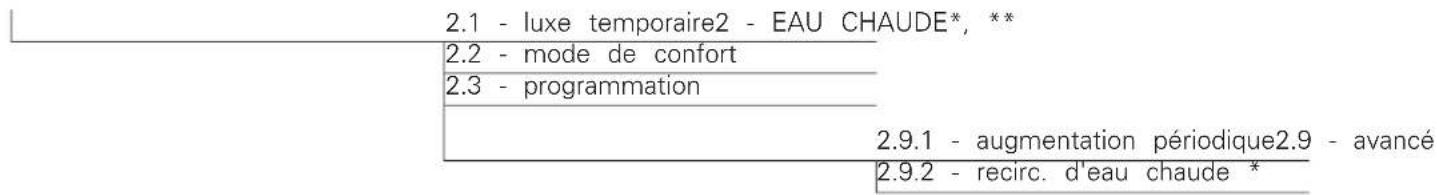

Menu 2 - eau CHAUDE

Menu 3 - INFOS

3.1 - infos d'entretien ** 3 - INFOS **

3.2 - infos compresseur ** 3.3 - infos chaleur suppl. ** 3.4 - journal des alarmes ** 3.5 - journal temp. int

* Accessoires nécessaires.

** Ce menu est également défini dans le système de menus limités de la pompe à chaleur esclave.

Menu 4 - POMPE à chaleur

4.1.1 - piscine *4.1 - fonctions supplémentaires4 - POMPE À CHALEUR

Menu 4.1.2 - piscine 2 *

4.1.3.1 - NIBE Uplink 4.1.3 - interne

4.1.3.8 - réglages tcp/ip

4.1.3.9 - réglages proxy

Menu 4.1.4 - SMS *

Menu 4.1.5 - SG Ready

4.1.6 - smart price adaptation™

4.1.7 - domotique

4.1.8 - smart energy source™

4.1.8.1 - réglages

4.1.8.2 - déf. tarif

4.1.8.3 - Impact CO2

4.1.8.4 - périodes tarifaires, électricité

4.1.8.5 - périodes tarifaires, tarif xe

4.1.8.6 - pér tarifaire, aj. dériv. ext.

4.1.8.7 - période tarifaire, aj. étape ext.

4.1.8.8 - périodes tarifaires, OPT10

4.1.11 - demande de contrôle vent.

4.2 - mode de fonctionnement.

4.3 - mes icônes

4.4 - heure et date

4.6 - langue

4.7 - réglage vacances

4.9.1 - priorité de fonction.4.9 - avancé

4.9.2 - réglage du mode auto

4.9.3 - réglage minutes degrés

4.9.4 - réglage d'usine utilisateur

4.9.5 - programme du verrouillage

Menu 5 - entretien

5 - ENTRETIEN.1 - réglages de fonctionnement

* * * *

5.1.1 - réglages de l'eau chaude

5.1.2 - temp. max. circuit écoul.

5.1.3 - diff. max. de temp. du circuit

5.1.4 - actions alarmes

5.1.5 - vit. ventilation air extrait *

Menu 5.1.7 - réglage al. pompe capteur

5.1.8 - mode de fonctionnement pompe capteur

5.1.9 - Vitesse pompe saumure **

5.1.10 - mode fonctionnement pompe chauffage **

5.1.11 - vitesse pompe chauffage **

5.1.12 - supplément électrique interne

5.1.14 - débit déf. système clim.

5.2.1 - mode maître/esclave 5.2 - réglages système

5.2.2 - esclaves installés

5.3.1 - FLM *5.3 - réglage des accessoires

5.3.2 - chaleur sup. comm. par dériv. *

5.3.4 - chauffage solaire *

5.3.6 - chauffage supplémentaire commandé par incrément.

5.3.8 - eau chaude confort *

5.3.11 - Modbus *

5.3.12 - module d'air extrait/insufflé *

5.3.15 - Module de communication GBM *

5.3.16 - Capteur d'humidité *

5.3.22 - commande photovolt*

5.4 - Entrées/sorties circuit **

5.5 - réglage d'usine paramètres avancés **

5.6 - commande forcée **

5.7 - guide de démarrage **

5.8 - démarrage rapide **

5.9 - fonction séchage du sol

5.10 - journal des modifications

5.12 - pays

Accessoire nécessaire.

** Ce menu est également défini dans le système de menus limités de la pompe à chaleur esclave.

Allez dans le menu principal, actionnez et maintenez enfoncé le bouton Retour pendant 7 secondes pour accéder au menu Maintenance.

Sous-menus

Menu ENTRETIEN comporte du texte en orange et destiné aux spécialistes. Ce menu comprend plusieurs sous-menus. Vous trouverez les informations d'état po le menu correspondant à droite des menus.

réglages de fonctionnement Réglages de fonctionnement de la pompe à chaleur.

Réglages système de la pompe à chaleur, activation des accessoires, etc.

réglage des accessoires Réglages de fonctionnement de divers accessoires.

Entrées/sorties circuit Réglage du logiciel de contrôle des entrées et des sorties sur la carte d'entrée (AA

réglage d'usine paramètres avancés Réinitialisation complète de tous les réglages (y compris les réglages accessibles à l'utilisateur) aux valeurs par défaut.

commande forcée Commande forcée des différents éléments de la pompe à chaleur.

guide de démarrage Démarrage manuel du guide de démarrage lorsque la pompe à chaleur est activée par la première fois.

démarrage rapide Démarrage rapide du compresseur

Remarque!

Des réglages incorrects dans les menus d'entretien peuvent endommager la pompe à chaleur.

MENU 5.1 - Réglages de fonctionnement

Des réglages de fonctionnement de la pompe à cha peuvent être effectués à partir des sous-menus.

MENU 5.1.1 - RÉGLAGES DE L'EAU CHAUDE

Les réglages de l'eau chaude nécessitent que la fonction d'ECS soit activée dans le menu 5.2.4 access

Économique

Plage de réglage temp. dém. économique : de 5 à 55 °C

Réglage d'usine temp. dém. économique : 38 °C

Plage de réglage temp. arrêt économique : de 5 à 60 °C

Réglage d'usine temp. arrêt économique : 48 °C normal

Plage de réglage temp. dém. normal : de 5 à 60 °C

Réglage d'usine temp. dém. normal : 41 °C

Réglage de temp. arrêt normal : 5 - 65 °C

Réglage d'usine temp. arrêt normal: 50 °C

Plage de réglage temp. dém. luxe : de 5 à 70 °C

Réglage d'usine temp. dém. luxe : 44 °C

Plage de réglage temp. arrêt luxe : de 5 à 70 °C

Réglage d'usine temp. arrêt luxe : 53 °C

temp. arrêt augmentée périodique

Plage de réglage : 55 - 70 °C

Réglage d'usine : 55 °C

différence étagement compris

Plage de réglage : 0,5 - 4,0 °C

Réglage d'usine : 1,0 °C

procédé charge

Plage de réglage : temp. cible, temp. delta

Valeur par défaut : temp. delta

Vous pouvez définir ici les températures de démarrage et d'arrêt de l'eau chaude pour les différentes options de confort dans le menu 2.2. Vous pouvez également désir la température d'arrêt pour une augmentation périodique via le menu 2.9.1.

Si plusieurs compresseurs sont disponibles, définissez la différence entre l'engagement et le désengagement de chacun d'entre eux durant le chargement d'eau chaude et la condensation xe.

Le procédé de charge pour le mode eau chaude est sélectionné ici. « temp. delta » est recommandé pour les préparateurs ECS avec serpentin, « temp. cible » pour les préparateurs ECS avec double enveloppe et les préparateurs ECS avec serpentin semi instantané.

MENU 5.1.2 - TEMP. MAX. CIRCUIT ÉCOUL.

Réseau de distribution

Plage de réglage : 20-80 °C

Valeur par défaut : 60 °C

La température d'alimentation maximale pour le circuit de distribution peut être définie ici. Si l'installation comporte plusieurs circuits de distribution, les températures d'alimentation individuelles maximales peuvent être définies pour chaque circuit. La température d'alimentation maximale des circuits de distribution 2 à 8 ne peut pas

être supérieure à celle du circuit de distribution 1

Attention!

Si aucune action d'alarme n'est sélectionnée, la consommation d'énergie peut être plus élevée en cas d'alarme.

Attention!

Dans le cas de systèmes de plancher chauffant, temp. max. circuit d'évacuation doit normalement être réglé entre 35 et 45°C.

anormal et vitesse 1-4° Plage de réglage : 0 - 100 %

Vérifiez la température maximale de votre plancher chauffant avec votre fournisseur.

Définissez ici la vitesse de ventilateur parmi les cinq vitesses sélectionnables.

MENU 5.1.3 - DIFF. MAX. De TEMP. du circuit

Plage de réglage : de 1 à 25 °C

Valeur par défaut : 10 °C

diff max add.

Plage de réglage : de 1 à 24 °C

Valeur par défaut : 7 °C

Attention!

Un défaut de ventilation incorrect risque d'endommager l'habitation et d'accroître la consommation d'énergie.

MENU 5.1.7 - régl. AL. POMPE capteur

départ capteur mini

Plage de réglage : de -12 à 15 °C

Valeur par défaut : -8 °C

retour capteur maxi

Râlage de réglage : 10 - 30 °C

Valeur par défaut : 30 °C

Vous pouvez définir ici la différence maximum autorisée entre la température de départ calculée et la température réelle lorsque le compresseur est en mode Chaleur suppl. La diff. max. de l'appoint ne doit jamais être supérieure à la diff. max. du compresseur

Si la température de départ actuelle dépasse celle lue avec la valeur définie, la valeur des degrés-mir est réglée sur +2. Le compresseur de la pompe à s'arrête lorsqu'il n'y a qu'une demande de chauffage

diff max add.

Si « supplément » est sélectionné et activé dans menu 4.2 et que la température de départ actuelle passe celle calculée avec la valeur définie, l'appareil chauffage est forcé à s'arrêter.

MENU 5.1.4 - Actions alarmes

Sélectionnez ici la manière dont vous souhaitez être prévenu du déclenchement d'une alarme à l'écran.

Les différentes possibilités sont les suivantes : la p à chaleur arrête de générer de la chaleur (réglage par défaut) et/ou elle réduit la température ambiante.

Départ capteur mini

Définissez la température à laquelle la pompe à chaleur déclenche l'alarme en cas de température de sortie de l'eau glycolée basse.

Si « réinitialisation automatique » est sélectionné, l'alarme se réinitialise lorsque la température a augmenté de 1 °C en dessous de la valeur définie.

capteur maxi

Définissez la température à laquelle la pompe à chaleur doit activer l'alarme en cas de température d'entrée d'eau glycolée élevée.

MENU 5.1.8 - Mode fonction POMPE capteur

ompe de fonct.

Plage de réglage : intermittent, continu, continu 10 jours

Valeur par défaut : intermittent

Déclarez ici le mode de fonctionnement de la pompe à saumure.

intermittent : la pompe à eau glycolée démarre environ

20 secondes avant et s'arrête environ 20 secondes le compresseur.

fonctionnement continu.

continu 10 jours : Fonctionnement continu pendant

10 jours. La pompe bascule ensuite en fonctionnement intermittent.

Vous pouvez utiliser « continu 10 jours » à démarrage pour obtenir une circulation continue lors d'une période de démarrage de manière à purger le système plus facilement.

écart de température, rafraîchissement actif

Plage de réglage : 2 - 10 °C

Réglage d'usine : 5 °C

Déterminez ici la vitesse de la pompe à eau glycolée.

Sélectionnez « auto » si la vitesse de la pompe capteur doit être régulée automatiquement (réglage d'usine) pour un fonctionnement optimal.

Pour une utilisation manuelle de la pompe à eau glycolée, désactivez « auto » et déterminez la valeur entre 1 et 100 %.

Pour un fonctionnement de la pompe à eau glycolée avec un « delta xe », sélectionnez « delta xe » sous « mode de fonct. » et dé nissez la valeur entre 2 et 10 °C.

MENU 5.1.9 - Vitesse POMPE saumure

mode de fonct.

Plage de réglage : auto / manuel / delta xe

Valeur par défaut : auto

Plage de réglage : 2 - 10 °C

Réglage d'usine : 4 °C

vitesse mode attente

Plage de réglage : 1 - 100 %

Réglage d'usine : 70 %

Ctrl ext. vitesse (AUX)

Plage de réglage : 1 - 100 %

Réglage d'usine : 100 %

manuel

Plage de réglage : 1 - 100 %

Réglage d'usine : 100 %

vitesse rafraîchissement passive (accessoire requis)

Plage de réglage : 1 - 100 %

Réglage d'usine : 75 %

vitesse rafraîch. active (accessoire requis)

Plage de réglage : 1 - 100 %

Réglage d'usine : 75 %

vitesse mode attente rafraîchissement

Plage de réglage : 1 - 100 %

Réglage d'usine : 30 %

Si des accessoires de rafraîchissement sont présents, vous pouvez également régler la vitesse de la pompe à eau glycolée lors du rafraîchissement passif (la pompe à eau glycolée fonctionne alors en mode manuel).

Ce menu est également défini dans le système de menus limités de la pompe à chaleur esclave.

MENU 5.1.10 - Mode fonction POMPE chauffage

mode de fonct.

Plage de réglage : auto, intermittent

Valeur par défaut : auto

Décrivez ici le mode de fonctionnement de la pompe de chauffage.

auto : La pompe de chauffage fonctionne conformément au mode de fonctionnement réel de F1145.

intermittent : La pompe de chauffage démarre environ 20 secondes avant le compresseur et s'arrête au même moment.

MENU 5.1.11 - VIT. POMPE Chauffage

État de fonctionnement

Plage de réglage : auto / manuel

Valeur par défaut : auto

Réglage manuel, eau chaude

Plage de réglage : 1 - 100 %

Réglage d'usine : 70 %

Réglage manuel, chauffage

Plage de réglage : 1 - 100 %

Valeurs par défaut : 70 %

Réglage manuel, piscine

Plage de réglage : 1 - 100 %

Valeurs par défaut : 70 %

vit. mode d'attente

Plage de réglage : 1 - 100 %

Valeurs par défaut : 30 %

vitesse min. autorisée

Plage de réglage : 1 - 50 %

Valeurs par défaut : 1 %

vitesse max. autorisée

Plage de réglage : 50 - 100 %

Valeurs par défaut : 100 %

vitesse rafraîch. active (accessoire requis)

Plage de réglage : 1 - 100 %

Valeurs par défaut : 70 %

vitesse rafraîchissement passive (accessoire requis)

Plage de réglage : 1 - 100 %

Valeurs par défaut : 70 %

« rafraîch. » (accessoire nécessaire) indique le mode de fonctionnement rafraîchissement pour la pompe à chaleur.

S'il existe des accessoires pour le rafraîchissement ou si la pompe à chaleur comprend une fonction intégrée pour le rafraîchissement, vous pouvez également régler la vitesse du circulateur chauffage dans les modes respectifs de rafraîchissement actif (le circulateur chauffage passe ensuite en fonctionnement manuel).

MENU 5.1.12 - SUPPL. Électrique interne

app. él. connectée max.

Plage de réglage : 7 / 9

Valeur par défaut : 7

réglement appoint électrique max.

Plage de réglage : 0 - 9 kW

Réglage d'usine : 6 kW

taille des fusibles

Plage de réglage : 1 - 200 A

Réglage d'usine : 16 A

Rapport de transformation

Plage de réglage : 300 - 3000

Réglage d'usine : 300

Définissez la vitesse à laquelle le circulateur chauffage est supposé fonctionner dans le mode actuel. Définissez ici la puissance maximale du chauffage électrique supplémentaire interne de F1145 ainsi que la taille du fusible de l'installation. Sélectionnez « auto » si la vitesse du circulateur chauffage

être régulée automatiquement (réglage d'usine) pour un fonctionnement optimal. Vous pouvez également vérifier ici quel capteur d'intensité

Si « auto » est activé pour le chauffage vous pouvez capteurs d'intensité doivent être installés, voir page également effectuer le réglage « vitesse max. auto29). Pour cela, sélectionnez « ordre phases détection » sée » qui limite la vitesse de la pompe de chauffage appuyez sur le bouton OK.

l'empêche de fonctionner à une vitesse supérieure. Les résultats de ces vérifications apparaissent juste en valeur définie.

Pour une utilisation manuelle de la pompe à fluide ticollò.

porteur, désactivez « auto » pour le mode de fonctionnement en cours, puis définissez la valeur entre 0 et MÉNU 5.1.14 - DÉBIT DÉF. SYSTÈME CLIM.

100% (la valeur précédemment dénie pour « vitesse max. autorisée » ne s'applique plus).

« chauffage » indique le mode de fonctionnement chauffage pour la pompe de chauffage.

« vit. mode attente » indique le mode de fonctionnement valeur par défaut : radiateur chauffage ou rafraîchissement pour la pompe de chauffage de réglage TEB : -40,0 - 20,0 °C

phase lorsque la pompe à chaleur n'a besoin ni du compresseur ni d'un appoint électrique supplémentaire et Réglage d'usine TEB : -18,0 °C

Préréglages

Plage de réglage : radiateur, chauffage au sol, rad. + chauff. sol, TEB °C

Valeur par défaut : radiateur

Réglage de TEB : -40,0 - 20,0 °C

Réglage d'usine TEB : -18,0 °C

réglage perso

Réglage de réglage dT au TEB : 0,0 - 25,0

Réglage d'usine DT au TEB : 10,0

Réglage de TEB : -40,0 - 20,0 °C

Réglage d'usine TEB : -18,0 °C

« eau chaude » indique le mode de fonctionnement production d'eau chaude pour la pompe de chauffage

« piscine » indique le mode de fonctionnement chauffage de la piscine pour la pompe de chauffage.

Le type de système de distribution de chaleur de pompe de chauffage (GP1) est défini ici.

dT au TEB est la différence en degrés entre les températures de départ et de retour à la température extérieure de base.

Remarque!

Avant d'effectuer ces réglages, un identifiant unique doit avoir été attribué à chaque esclave (voir le menu 5.2.1).

Remarque!

Ce menu est destiné à tester F1145 d'après les différentes normes.

L'utilisation de ce menu pour des motifs autres peut provoquer un mauvais fonctionnement de votre installation.

Ce menu contient plusieurs sous-menus, un pour chacune norme.

MENU 5.2 - Réglages système

Vous pouvez effectuer ici différents réglages système pour la pompe à chaleur, par exemple, les réglages maître/esclave, les réglages de raccordement et quels accessoires installer.

MENU 5.2.1 - Mode maître/escl.

Plage de réglage : maître, esclave 1-8

Valeur par défaut : maître

Déclarez la pompe à chaleur en tant qu'unité maître ou esclave. Dans un système comprenant une pompe à chaleur, celle-ci doit être déclarée comme « maître ».

Attention!

Dans les systèmes comprenant plusieurs pompes à chaleur, un identifiant unique est attribué à chaque pompe. En d'autres termes, il peut y avoir qu'une seule pompe « maître » et une seule pompe « esclave ».

MENU 5.2.2 - Esclaves installés

Déclissez les esclaves connectés à la pompe à eau maître.

Vous pouvez activer les esclaves connectés de deux manières différentes. Sélectionnez l'alternative dans liste ou utilisez la fonction automatique « recherche esclaves installés ».

Recherche esclaves installés

Sélectionnez « recherche esclaves installés » et appuyez sur le bouton OK pour rechercher automatiquement. En l'absence le système est illustré ici.

esclaves connectés pour la pompe à chaleur maître

MENU 5.2.3 - Raccordement

Saisissez les données concernant les raccordements d'accessoires de votre système, par exemple pour le chauffage de la piscine, la production d'ECS, et le chauffage du bâtiment. Le menu s'affiche uniquement si au moins une pompe esclave est raccordée à la pompe maîtresse.

Ce menu possède une mémoire de raccordement, ce qui signifie que le système de commande se rappelle la manière dont une vanne d'inversion spécifique est raccordée et entre automatiquement le raccordement correct lors de la prochaine utilisation de cette vanne d'inversion.

Maître/esclave : sélectionnez la pompe à chaleur pour laquelle le réglage du raccordement doit être effectué (si n'y a qu'une seule pompe à chaleur dans le système, seul le maître est affiché).

Compresseur : précisez si le compresseur est bloqué, commandé de l'extérieur par une entrée progressive ou standard (raccordé par exemple au chauffage de la piscine, à la charge d'eau chaude et au chauffage du bâtiment).

Cadre : Déplacez-vous autour du cadre à l'aide du bouton de commande. Utilisez le bouton OK pour sélectionner les changements que vous souhaitez effectuer et pour confirmer le paramètre dans la fenêtre d'options qui s'affiche à droite.

	DescriptionSymbole
	Compresseur (bloqué)
	Compresseur (commandé de l'extérieur)
	Compresseur (standard)
	Vannes d'inversion pour la régulation de l'eau chaude, du rafraîchissement ou de piscine.Les désignations au-dessus de la vanne d'inversion indiquent si celle-ci est élect quement connectée (EB100 = maître, EB101 = esclave 1, CL11 = piscine 1)
	Chargement commun en eau chaude à partir de plusieurs compresseurs. Comm ndée à partir de la pompe à chaleur m sse.
	Chargement en eau chaude, uniquement partir du compresseur sélectionné. Comm ndé via pompe à chaleur.
	Piscine 1
	Piscine 2
	Chauffage (chauffage du bâtiment, inclu tout système de chauffage supplémenta)
	Rafraîchissement

MENU 5.2.4 - Accessoires

Informez ici la pompe à chaleur des accessoires installés

Si un préparateur d'eau chaude est connecté au F1, le chargement d'eau chaude doit être activé ici.

Vous pouvez activer les accessoires connectés de manières différentes. Sélectionnez l'alternative dans la liste ou utilisez la fonction automatique « recherche installés ».

Recherche acc. installés

Sélectionnez « recherche acc. installés » et appuyez sur le bouton OK pour trouver automatiquement les accessoires connectés au F1145.

Attention!

Certains accessoires sont introuvables avec la fonction de recherche et doivent être sélectionnés dans le menu 5.4.

Remarque!

Sélectionnez uniquement l'option de pompe à eau souterraine si l'accessoire AXC 40 doit être utilisé pour commander la pompe de circulation.

MENU 5.3 - Réglage des accessoires

Les réglages de fonctionnement des accessoires installés et activés s'effectuent dans les sous-menus correspondants.

MENU 5.3.1 - FLM

etc.)

fonctionnement continu pompe

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

Vitesse de pompe

Plage de réglage : 1 - 100 %

Réglage d'usine : 100%

durée entre dégivrages

Plage de réglage : de 1 à 30 h

Valeur par défaut : 10 h

mois entre alarmes de ltre

Plage de réglage : 1 - 12

Valeur par défaut : 3

Activation climatisation

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

Vitesse maximale du ventilateur

Plage de réglage : 1 - 100 %

Réglage d'usine : 70 %

la vitesse minimale du ventilateur

Page de réglage : 1 - 100 %

Réglage d'usine : 60 %

ctrl sonde

Plage de réglage : 0 - 4

Réglage d'usine : 1

temps entre changements vitesse

Plage de réglage : 1 - 12

Réglage d'usine : 10 min

fonctionnement continu pompe : permet de sélectionner le mode de fonctionnement continu dans le module d'air extrait.

Vitesse de pompe : permet de sélectionner la vitesse souhaitée pour la pompe de circulation du module d'air extrait.

durée entre dégivrages : permet de définir la durée minimale entre deux dégivrages de l'échangeur thermique du MENU 5.3.2 - CHAL. SUP. COM. PAR DÉRIV.

du module d'air extrait.

Lorsque le module d'extraction d'air est en fonctionnement de réglage : marche/arrêt

Lorsque le module d'extraction d'air est en fonctionnement de réglage : marche/arrêt, l'échangeur thermique est refroidi de sorte que,

de la glace se forme dessus. Lorsque la quantité de glace formée est trop importante, l'arrêt

glace formée est trop importante, la capacité de transdém. source chaleur sup.

de chaleur de l'échangeur thermique est réduite et un dégivrage est alors nécessaire. Le dégivrage permet Plage de réglage : de 0 à 2000 DM

dégivrage est alors nécessaire. Le dégivrage permet de chauffer l'échangeur thermique de sorte que la glace Valeurs par défaut : 400 DM

fonde et s'écoule via la conduite de condensation.

mois entre alarmes de litre : permet de définir temps fonctionnement mini

nombre de mois qui doivent s'écouler avant que la pompe Plage de réglage : de 0 à 48 h

à chaleur vous informe qu'il est temps de nettoyer le

filtre du module d'air extrait.

Nettoyez régulièrement le filtre à air du module d'extrac temp. min

régulation d'air, en fonction de la quantité de poussière Coverage de réglage : de 5 à 90 °C

nue dans l'air de ventilation. Valeur par défaut : 55 °C

activation climatisation : permet d'activer le rafraîchissement

ment via le module d'air extrait. Lorsque la fonction est

activée, les réglages du rafraîchissement s'affichent

dans le système de menus.

Attention!

Les menus suivants nécessitent l'accessoire

HTS 40 ainsi que l'activation de « demande

vent. » dans le menu 4.1.11.

vitesse maxi. du ventilateur : permet de définir maximale autorisée du ventilateur en ventilation à demande.

vitesse mini. du ventilateur : permet de définir minimale autorisée du ventilateur en ventilation à demande.

Appoint prioritaire

La vitesse Vous pouvez définir ici l'heure de démarrage de l'appoint supplémentaire, le temps d'exécution minimum ainsi que la température minimum pour un appoint externe à vite dérivation. Un appoint externe avec dérivation correspond, par exemple, à une chaudière à bois/gaz/granulés.

Vous pouvez régler l'amplification de la vanne directionnelle et son temps d'attente.

En sélectionnant « appoint prioritaire », vous utilisez la chaleur provenant de l'appoint au lieu de celle de la pompe à chaleur. La vanne directionnelle est régulée tant

température de la chaleur, sinon elle est fermée.

contrôle sonde 1 - 4 : permet de déterminer quels d'air extrait seront affectés par quelles unités HTS

deux unités HTS ou plus contrôlent un module d'air trait, la ventilation est réglée en fonction de la valeur moyenne des unités.

tps entre chgts vitesse : permet de définir le nécessaire au module d'air extrait pour augmenter/diminuer

la vitesse du ventilateur, par palier, jusqu'à ce que la humidité relative souhaitée soit atteinte. En réglage d'usine, la vitesse du ventilateur est ajustée d'un pourcentage toutes les dix minutes.

Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

MENU 5.3.3 - ZONES SUPPL.

Utiliser en mode chauffage

Plage de réglage : marche/arrêt

Réglage d'usine : marche

Utiliser en mode rafraîchi

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

amplif. robinet mélangeur

Plage de réglage : 0,1 - 10,0

Valeur par défaut : 1,0

retard robinet mélangeur

Pompe ctrl GP10

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

Sélectionnez ici le circuit de distribution (2 - 8) que vous souhaitez configurer.

Utiliser en mode chauffage : si la pompe à chaleur est connectée à un ou plusieurs circuits de distribution pour Plage de réglage : 50 - 125 °C

le rafraîchissement, il se peut que de la condensation se forme. Réglage d'usine : 110 °C

se forme à l'intérieur de ces circuits. Assurez-vous de la recharge passive - Temp. désactivation

« Utiliser en mode chauffage » est sélectionné pour le ou les circuits de distribution qui ne sont pas adaptés Plage de réglage : 30 - 90 °C

au rafraîchissement. Ce réglage signifie que le circuit Réglage d'usine : 50 °C

secondaire du circuit de distribution supplémentaire se recharge active - activation dT

ferme lorsque le mode de rafraîchissement est activé

Utiliser en mode rafraîchissement : Sélectionnez « Utiliser en mode rafr » pour les circuits de distribution adaptés au rafraîchissement. Réglage d'usine : 40 °C

chissement. Vous pouvez sélectionner « Utiliser en recharge active - désactivation dT

mode rafraîchissement » et « Utiliser en mode chauffage » pour le rafraîchissement 2 tubes et une seule option pour le Plage de réglage : 4 - 50 °C

rafraîchissement 4 tubes. Réglage d'usine : 20 °C

Attention!

Cette option de réglage s'affiche uniquement si le mode de rafraîchissement est activé pour la pompe à chaleur dans le menu 5.2.4.

démarrer delta-T, arrêter delta-T: vous pouvez régler ici la différence de température entre le panneau solaire et le ballon solaire à laquelle la pompe de circulation doit démarrer et s'arrêter.

température de cuve max., température collecteur solaire max

amplif. robinet mélangeur, retard robinet mélangeur : pouvez régler ici les températures maximales du permet de définir l'amplification et le temps d'attente du panneau solaire et du ballon solaire auxquelles la pompe de dérivation pour les différents circuits de distribution circulation doit s'arrêter. Cela permet d'éviter les supplémentaires installés.

Pompe ctrl GP10 : permet de régler manuellement. L'unité comprend une fonction antigel, un rafraîchissement de la pompe de circulation. Mont du panneau solaire et/ou une fonction de recharge.

Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

MENU 5.3.4 - Chauffage solaire

démarrer delta-T

Plage de réglage : 1 - 40 °C

Valeur par défaut : 8 °C

arrêter delta-T

Plage de réglage : 0 - 40 °C

Valeur par défaut : 4 °C

température de cuve max.

Plage de réglage : 5 - 110 °C

Valeur par défaut : 95 °C

température collecteur solaire max.

Plage de réglage : 80 - 200 °C

Valeur par défaut : 125 °C

température antigel

Plage de réglage : -20 - +20 °C

Valeur par défaut : 2 °C

démarrage refroidissement collectif solaire

Plage de réglage : 80 - 200 °C

Valeur par défaut : 110 °C

recharge passive - température d'activation

« Refr. panneau sol. », « recharge passive » et « charge active » ne peuvent être combinées, seule fonction peut être activée.

MENU 5.3.6 - CHAL. SUP. COM. PAR INCRÉMENTS.

Protection contre le gel

température antigel : vous pouvez régler ici la température du panneau solaire à laquelle la pompe de circulation doit démarrer pour empêcher le gel.

Réfr. panneau sol.

démarr. refroid. collect. solaire: si la température de neau solaire est supérieure à ce réglage et si la température du ballon solaire est supérieure à la température maximale réglée, la fonction de rafraîchissement externe s'active.

Recharge passive

température d'activation : si la température du panneau solaire est supérieure à ce réglage, la fonction s'active. Toutefois, la fonction est bloquée pendant une heure si la température de l'eau glycolée entrant dans la pompe à chaleur (BT10) est supérieure à la valeur définie. plage de réglage : marche/arrêt « retour capteur maxi » dans le menu 5.1.7.

Température désactivation : si la température du panneau solaire est inférieure à ce réglage, la fonction se désactive.

laire est inférieure à ce réglage, la fonction se désactive

Recharge active

activation dT : si la différence entre la température panneau solaire (BT53) et la température de l'eau glycolée entrant dans la pompe à chaleur (BT10) est supérieure à ce réglage, la fonction s'active. Toutefois, la fonction est bloquée pendant une heure si la température de l'eau glycolée entrant dans la pompe à chaleur est supérieure à la valeur définie pour « retour capa maxi » dans le menu 5.1.7.

dém. source chaleur sup.

Plage de réglage : de 0 à 2000 DM

Valeurs par défaut : 400 DM

dém. entre étages appoints

Plage de réglage : de 0 à 1000 DM

Valeurs par défaut : 100 DM

imécrément max

Plage de réglage

(Étagement binaire désactivé) : 0 - 3

Plage de réglage

(métage binaire activé) : 0 - 7

Valeur par défaut : 3

étagement binaire

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

Paramétrez ici le chauffage supplémentaire commandé par incrémentations. Le chauffage supplémentaire commandé par incrémentations peut être, par exemple, une de chaudière électrique externe. Par exemple, pour sélectionner le moment de démarrage de l'appoint supplémentaire, vous pouvez définir le nombre maximum d'incrémentations autorisé et décider SBA progression binaire doit être utilisée. Lorsque l'incrémentation binaire est désactivée (arrêtée), les paramètres se rapportent à l'incrémentation linéaire.

désactivation dT : si la différence entre la température du panneau solaire (BT53) et la température de l'équivalent entrant dans la pompe à chaleur (BT10) est inférieure à ce réglage, la fonction se désactive.

Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

MENU 5.3.8 - Eau CHAUDE confort

activation thermoplongeur

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

activation appoint en mode chauffage.

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

activation robinet mélangeur

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

eau chaude départ

Plage de réglage : 40 - 65 °C

Valeur par défaut : 55 °C

amplification robinet mélangeur

Plage de réglage : 0,1 - 10,0

Valeur par défaut : 1,0

retard robinet mélangeur

Effectuez ici les réglages de confort de l'eau chaude sanitaire.

Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

activation thermoplongeur : L'appoint électrique est activé ici, si le ballon d'eau chaude en est équipé.

activation appoint en mode chauffage : Choisir ici si l'app

électrique présent dans le réservoir (réglage requis si)

l'option ci-dessus doit être activée) sera autorisée à produire de l'eau chaude, si les compresseurs de la pompe à chaleur donnent la priorité au chauffage.

activat° robinet mélangeur : cette option est activée si vanne mélangeuse qui doit être pilotée par F1145 e

installée. Lorsque cette option est activée, il est possible de définir la température de l'eau chaude sortante,

l'amplification de la dérivation et le temps d'attente pour la dérivation pour la vanne mélangeuse.

eau chaude départ : vous pouvez définir ici la température à laquelle la vanne mélangeuse limite l'eau chaude au ballon d'eau chaude.

MENU 5.3.11 - MODBUS

Adresse

Réglage d'usine : adresse 1

word swap

Réglage d'usine : désactivé

À partir de la version Modbus 40 10, l'adresse peut être réglée entre 1 et 247. Les versions antérieures ont une adresse statique (adresse 1).

Vous pouvez choisir ici d'utiliser l'inversion des mots plutôt que le mode « big endian ».

Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

MENU 5.3.12 - MODULE D'air extrait/insufflé

mois entre alarmes de l'tre

Plage de réglage : 1 - 24

Valeur par défaut : 3

Température air repris la plus basse

Plage de réglage : 0 - 10 °C

Valeur par défaut : 5 °C

dérivation à température excessive

Plage de réglage : 2 - 10 °C

Valeur par défaut : 4 °C

bypass en mode chauffage

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

valeur température coupure air extrait

Plage de réglage : 5 - 30 °C

Valeur par défaut : 25 °C

vitesse maximale du ventilateur

Plage de réglage : 0 - 100 %

Réglage d'usine : 75 %

vitesse minimale du ventilateur

Plage de réglage : 0 - 100 %

ompè Réglage d'usine : 60 %

Sonde de régulation 1 (HTS) une

Plage de réglage : 1 - 4

valeur par défaut : 1

mais entre alarmes d'ltre: déterminez la fréquence à laquelle l'alarme d'ltre doit s'afficher.

Température air repris la plus basse: déterminez la température d'air rejeté minimum pour empêcher le gel de l'échangeur thermique.

dérivation à temp. excessive: si une sonde d'ambiance est installée, déclenchez la température excessive à laquelle le registre de dérivation doit s'ouvrir.

Attention!

Les menus suivants nécessitent l'accessoire HTS 40 ainsi que l'activation de « demande vent. » dans le menu 4.1.11.

vitesse maxi. du ventilateur : permet de définir maximale autorisée du ventilateur en ventilation à demande.

vitesse mini. du ventilateur : permet de définir minimale autorisée du ventilateur en ventilation à demande.

contrôle sonde 1 - 4 : permet de déterminer quels modules d'air extrait seront affectés par quelles unités HTS. Lorsque deux unités HTS ou plus contrôlent un module d'air extrait, la ventilation est réglée en fonction de la valeur moyenne des unités.

tps entre chgts vitesse : permet de déterminer le nécessaire au module d'air extrait pour augmenter/dim. la vitesse du ventilateur, par palier, jusqu'à ce que l'humidité relative souhaitée soit atteinte. En réglage d'usine, la vitesse du ventilateur est ajustée d'un pourcentage toutes les dix minutes.

Référez-vous aux instructions d'installation de ERS et HTS pour obtenir une description de cette fonction.

MENU 5.3.15 - MOD. COM. GBM

dém. source chaleur sup.

Plage de réglage : 10 - 2 000 DM

Réglage d'usine : 400 DM

hystérésis

Plage de réglage : 10 - 2 000 DM

Réglage d'usine : 100 DM

Réglez ici la chaudière GBM 10-15. Par exemple, vous pouvez sélectionner la chaudière à démarrer. Répo vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

MENU 5.3.16 - Capteur d'humidité

Circuit de distribution 1 HTS

ctrl

Plage de réglage : 1–4

Valeur par défaut : 1

L'initiative HR dans la pièce, syst.

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

prév. de la condensation, système.

Plage de réglage : marche/arrêt

nodules

Réglage d'usine : arrêt

Limite HR dans la pièce, système.

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt temps nécessaire

Vous pouvez installer jusqu'à 4 capteurs d'humidité (HTS 40).

Vous pouvez choisir si votre (vos) système(s) doit (doivent) limiter le niveau d'humidité relative (HR) en mode de chauffage ou de refroidissement.

Vous pouvez aussi choisir de limiter le niveau minimum de rafraîchissement et le niveau de rafraîchissement calculé pour éviter la formation de condensation sur les tuyaux et les composants du système de rafraîchissement.

Pour plus d'informations sur cette fonction, consultez le manuel d'installation de HTS 40.

MENU 5.3.22 - Commande photovoltaïque

dét. température ambiante

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

dét. eau chaude

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt pour

Ici, vous choisissez si EME 10 doit affecter la température ambiante et / ou l'eau chaude.

Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction.

MENU 5.4 - Entrées/sorties circuit

Indiquez ici où le contact de fonction externe a été connecté au bornier : soit à l'une des 5 entrées AUX, soit à la sortie AA3-X7.

Vous pouvez réinitialiser ici l'ensemble des réglages effectués (y compris ceux accessibles à l'utilisateur) aux valeurs par défaut.

Attention!

Après la réinitialisation, le guide de démarrage s'affichera lors du prochain redémarrage de la pompe à chaleur.

MENU 5.6 - Commande forcée

Vous pouvez forcer ici la commande des différents éléments de la pompe à chaleur et des accessoires connectés.

Remarque!

Contrôle forcé à utiliser uniquement pour le dépannage. L'utilisation de cette fonction à d'autres fins peut endommager les composants de votre système d'émission.

MENU 5.7 - GUIDE De démarrage

Le guide de démarrage démarrera automatiquement lorsque vous activerez la pompe à chaleur pour la première fois. Démarrez-le manuellement ici.

Voir la page 35 pour plus d'informations sur le guide de démarrage.

MENU 5.8 - Démarrage RAPIDE

Le compresseur peut être démarré à partir d'ici.

Attention!

Pour pouvoir démarrer le compresseur, il doit y avoir une demande de chauffage, de rafraîchissement ou d'eau chaude.

Remarque!

Ne démarrez pas le compresseur rapidement trop souvent sur une courte période, car vous risqueriez d'endommager le compresseur et ses accessoires.

durée de période 1 - 7

Réglage de réglage : 0 - 30 jours

Réglage d'usine, période 1 - 3, 5 - 7 : 2 jours

Réglage d'usine, période 4: 3 jours

temps de période 1 - 7

Plage de réglage : 15 - 70 °C

Valeur par défaut :

20 °Ctemp de périoc

30 °Ctemp de périoc

40 °Ctemp de périoc

45 °Ctemp de périoc

40 °Ctemp de périoc

30 °Ctemp de périoc

20 °Ctemp de périoc

Réglez ici la fonction de séchage au sol.

Vous pouvez régler jusqu'à sept périodes avec différentes températures d'eau de chauffage calculées. Si moins de sept périodes doivent être utilisées, réglez les périodes restantes sur 0 jour.

Sélectionnez la fenêtre active pour activer la fonction de séchage au sol. Un compteur situé en bas indique le nombre de jours pendant lesquels la fonction a été activée. La fonction compte les degrés minutes comme pendant un mode de chauffage normal, mais pour les températures de départ réglées pour la période.

Remarque!

Lors du séchage au sol, la pompe à vide calo-porteur à 100 % fonctionne quel que soit le paramètre du menu 5.1.10.

Si le mode de fonctionnement « chau. sup. uniq. » doit être utilisé, sélectionnez-le via le menu 4.2.

Pour une température primaire chauffage plus efficace, l'appoint supplémentaire peut être démarré à l'avance en réglant l'option de « démarrage du chauffage supplémentaire » des menus 4.9.2 à -80. Une fois les périodes de séchage au sol définies terminées, réinitialisez les menus 4.2 et 4.9.2 avec les réglages précédents.

Il est possible d'enregistrer une connexion de séchage du sol indiquant quand la fondation en béton a atteint la température appropriée. Voir la section « Connexion de séchage du sol » à la page 67.

MENU 5.10 - Journal des modifications

Visualisez ici tous les précédents changements apportés au système de régulation.

La date, l'heure, le numéro d'identification (propre à certains réglages) ainsi que la nouvelle valeur définie s'affichent pour chacun des changements effectués.

Attention!

Le journal des modifications est enregistré au redémarrage et reste inchangé après un retour au réglage d'usine.

5.12 - PAYS

Sélectionnez ici le pays d'installation du produit. Ceci permet d'accéder aux paramètres spécifiques au pays.

Il est possible de paramétrer la langue quel que soit le pays sélectionné.

Attention!

Cette option se verrouille après une période de 24 heures, après un redémarrage de l'écran ou après une mise à jour du programme.

Remarque!

L'entretien ne doit être effectué que par des personnes possédant l'expertise nécessaire.

Lors du remplacement de composants de F1145, seules des pièces de rechange provenant de NIBE peuvent être utilisées.

Remarque!

Le commutateur (SF1) ne doit pas être positionné sur « » ou ⚠ » tant que F1145 n'a pas été rempli d'eau. Des pièces du produit pourraient être endommagées.

Le mode Urgence est utilisé dans le cas d'interférences opérationnelles et dans le cadre de l'entretien. En mode Urgence, la production d'eau chaude sanitaire est désactivée.

Pour activer le mode secours, réglez le commutateur (SF1) en mode ⚠️. Cela signifie que :

• Le voyant d'état s'allume en jaune. - L'écran ne s'allume pas et la régulation électronique n'est pas activée. - La température du thermoplongeur est régulée par le thermostat (FQ10). Elle peut être réglée sur 35 ou 45 °C. - Le compresseur et le système à eau glycolée sont désactivés et seuls la pompe à fluide caloporteur et l'appoint électrique sont activés. L'alimentation électrique supplémentaire en mode Urgence est définie dans la carte de l'appoint électrique immergé (AA1). Consultez la page 27 pour de plus amples instructions.

montre un exemple de section de rafraîchissement-

Vidange du circuit de chauffage

Vidange de l'ensemble du système de

climatisation

Pour procéder à l'entretien du système de climatisation, il peut s'avérer plus facile de commencer par le vidanger. Le vidange du système de climatisation nécessite Cela peut être réalisé de différentes manières, en force-vidange, procédez comme suit : fonction des besoins :

Remarque!

Il peut y avoir de l'eau chaude lors de la du circuit de chauffage. Risque de brûlure.

Vidange côté fluide caloporteur dans le dér afraîchissement

Par exemple, si le remplacement de la pompe à caloporteur ou l'entretien du module pompe à cha est nécessaire, vidangez le fluide caloporteur comme suit :

1. Fermez les vannes d'arrêt côté chauffage (QM) et (QM32).
2. Connectez un flexible à la vanne de purge (Q) puis ouvrez celle-ci. Du liquide s'échappera alors.
3. De l'air doit pénétrer dans le système pour que le vanne d'arrêt (QM32) qui permet de relier la pomme chaleur au module compresseur.
4. Fermez les vannes Une fois le circuit de chauffage vidé, l'entretien nécessite (QM33) et (QM34).

l'entretien nécessaire et/ou les remplacements de composant peuvent être effectués.

Vidange du circuit d'eau de chauffage pompe à chaleur

Si F1145 exige un entretien, vidangez le circuit de °C chauffage comme suit :

1. Fermez les vannes d'arrêt situées à l'extérieur de la pompe à chaleur côté circuit caloporteur (conduite d'écoulement et de retour).
2. Connectez un flexible à la vanne de purge (QM) une fois le circuit d'eau glycolée vidangé, l'entretien puis ouvrez celle-ci. Du liquide s'échappera alors nécessaire peut être effectué.
3. De l'air doit pénétrer dans le système pour que la vidange du système à saumure dans la pompe liquide restant puisse s'écouler. Pour ce faire, desserrez légèrement la connexion au niveau de la vanne d'arrêt qui permet de relier la pompe à chaleur au module compresseur (XL2). Une fois le circuit d'eau glycolée vidangé, l'entretien nécessaire peut être effectué. Vidange du système à saumure dans la pompe dès chaleur. Si la pompe à chaleur nécessite un entretien, vidangez le système à saumure comme suit :

Une fois le circuit de chauffage vidé, l'entretien nécessaire peut être effectué.

1. Connectez un flexible à la vanne de purge (QM1) puis ouvrez celle-ci. Du liquide s'échappera alors.
2. De l'air doit pénétrer dans le système pour que le dangé liquide restant puisse s'écouler. Pour ce faire, dévissez légèrement la vis d'évacuation d'air du radiateur le plus haut dans l'habitation.

Module

Une fois le circuit de chauffage vidangé, l'entretien nécessaire peut être effectué.uide

Chargement du système à saumure

Pour effectuer l'entretien du système à saumure, il peut être plus facile de commencer par le vidanger. Cela peut être réalisé de différentes manières, en fonction des besoins : Vidange de l'eau glycolée du module srafraichissement Par exemple, si le remplacement de la pompe à eau glycolée ou l'entretien du module pompe à chaleur est nécessaire, vidangez le système à eau glycolée comme suit.

1. Fermez les vannes d'arrêt du circuit d'eau glycolée étes (QM33) et (QM34).
2. Branchez un exible à la vanne de vidange (QM2), puis placez l'autre extrémité de celui-ci dans un réci-de-pielat avant d'ouvrir la vanne. Une petite quantité de saumure coulera dans le récipient.
3. nne d'arrêt (QM33) qui permet de relier la pompe à chaleur au module compresseur.
4. Fermez la vanne d'arrêt située à l'extérieur de la pompe à chaleur correspondant au système à saumure.
5. Branchez un flexible à la vanne de vidange (QM2), puis placez l'autre extrémité de celui-ci dans un récipient avant d'ouvrir la vanne. Une petite quantité de saumure coulera dans le récipient.
6. De l'air doit pénétrer dans le système pour que l'eau glycolée restante puisse s'écouler. Pour ce faire, desserrez légèrement la connexion au niveau de la

vanne d'arrêt qui permet de relier le côté eau VIALEURS DES SONDES DE TEMPÉRATURE

lève de la pompe à chaleur au niveau de la connexion (XL7). Température

Une fois le circuit d'eau glycolée vidangé, l'entretien nécessaire peut être effectué.

Remarque!

L'aide au démarrage de la pompe de chauffage (GP1) s'applique uniquement pour F1145 -6 à -12 kW.

D'autres pompes de circulation de tailles différentes sont utilisées.

1. Arrêtez la F1145 en réglant le commutateur (SF sur «OFF»).
2. Retirez le cache avant.
3. Retirez le cache du module compresseur.
4. Desserrez la vis de purge (QM5) à l'aide d'un tournevis. Placez un chiffon autour de la lame du tournevis car un peu d'eau risque de couler.
5. Insérez le tournevis et tournez l'axe de la pompe.
6. Vissez la vis de purge (QM5).
7. Démarrez la F1145 en réglant le commutateur sur « » et vérifiez que la pompe de circulation fonctionne.

Il est généralement plus facile de démarrer la pompe de circulation lorsque la F1145 est en marche, avec commutateur (SF1) réglé sur « ». Si vous aidez au mariage de la pompe de circulation lorsque la F1145

en marche, attendez-vous à des mouvements brusques du tournevis au démarrage.

Température (°C)	(kOhm)	Tension (VCC)Résistance
n		3,256351,0-40
		3,240251,6-35
		3,218182,5-30
		3,189133,8-25
		3,15099,22-20
		3,10574,32-15
ge		3,04756,20-10
à		2,97642,89-5
		2,88933,020
é-		2,78925,615
		2,67320,0210
		2,54115,7715
1)		2,39912,5120
		2,24510,0025
		2,0838,04530
		1,9166,51435
tour-		1,7525,30640
ourne-		1,5874,34845
		1,4263,58350
pe.		1,2782,96855
		1,1362,46760
(SF1)		1,0072,06865
fonc-		0,8911,73970
		0,7851,46975
		0,6911,24680
pe		0,6071,06185
c le		0,5330,90890
dé-		0,4690,77995
45 est		0,4140,672100

L'image montre un exemple de pompe de circulation.

Retirez le moteur de la VANNE directionnelle

Le moteur de la vanne directionnelle peut être retiré pour faciliter l'entretien.

- Débranchez le câble du moteur et retirez ce dernier de la vanne directionnelle comme indiqué sur le schéma.

1. Retirez les deux vis.

1. Retirez les branchements de la carte de base (AA2) à l'aide d'un tournevis.

Dépose du MODULE POMPE à chaleur

Il est possible de retirer le module de rafraîchissement pour l'entretien et le transport.

Remarque!

Arrêtez la pompe à chaleur et coupez l'alimentation via le sectionneur.

Attention!

Enlevez le cache avant conformément à la description de la page 9.

1. Débranchez les raccords (A) et (B) situés sous le boîtier de la carte de base.
2. Débranchez le connecteur (C) de la carte électronique de l'appoint électrique (AA1) à l'aide d'un tournevis.
3. Déconnectez le commutateur (D) de la carte de liaison du module compresseur (AA100).
4. Retirez doucement le module de rafraîchissement.
5. Fermez les vannes d'arrêt (QM31), (QM32), (QM33) et (QM34).

Purgez le module du compresseur conformément aux instructions de la page 63

1. Retirez les loquets de verrouillage.
2. Débranchez le raccordement hydraulique au niveau de la vanne d'arrêt (QM31).

Pour installer le module de rafraîchissement, procédez en sens inverse.

Remarque!

Lors de la réinstallation, remplacez les joints toriques existants au niveau des raccords de la pompe à chaleur par ceux fournis (voir image).

SORTIE USB

L'écran est équipé d'un port USB qui permet de mettre à jour le logiciel et d'enregistrer les informations consignées dans F1145.

Lorsqu'une mémoire USB est connectée, un nouveau menu (menu 7) apparaît à l'écran.

Menu 7.1 - mise à jour du micrologiciel

Vous pouvez ainsi mettre à jour le logiciel dans F1145.

Remarque!

Pour que les différentes fonctions suivantes fonctionnent, la mémoire USB doit contenir une version de logiciel pour F1145 de NIBE.

La boîte d'information située en haut de l'écran affiche des informations (toujours en anglais) sur la mise à jour la plus probable sélectionnée par le logiciel de mise à jour à partir de la mémoire USB.

Ces informations indiquent pour quel produit est prévu le logiciel, la version du logiciel ainsi que d'autres informations associées. Vous pouvez sélectionner un fichier différent de celui sélectionné automatiquement à partir de « choisir un autre fichier ».

démarrer la mise à jour

Sélectionnez « démarrer la mise à jour » si vous tez lancer la mise à jour. Un message vous dema

si vous souhaitez vraiment mettre à jour le logiciel, sélectionnez « oui » pour continuer ou « non » pour annuler.

En répondant « oui » à la question précédente, la mise à jour commencera et vous pourrez suivre sa progression à l'écran. Une fois la mise à jour terminée, il redémarrera.

Une mise à jour du logiciel ne réinitialise pas les paramètres de menu du F1145.

Attention!

Si la mise à jour est interrompue avant la (en raison d'une coupure de courant, par exemple), le logiciel peut être réinitialisé à la version précédente. Pour ce faire, maintenez le bouton OK enfoncé pendant le démarrage jusqu'à ce que le voyant vert s'allume (environ 10 secondes).

choisir un autre chef

Plage de réglage : 1 s - 60 min

Sélectionnez comment les valeurs des paramètres préélectionnés pour la F1145 seront enregistrés dans un fichier journal sur la clé USB.

1. Définissez l'intervalle souhaité entre deux enregistrements.
2. Cochez la case « activé ».
3. Les valeurs actuelles de F1145 sont enregistrées dans un fichier de la mémoire USB à un intervalle déni jusqu'à ce que la case « activé » soit décochée.

Attention!

Décochez « activé » avant de retirer la mémoire USB.

Connexion de séchage du sol

Vous pouvez enregistrer une connexion de séchage du sol sur la mémoire USB et ainsi savoir quand la fondation en béton a atteint la température appropriée.

- Assurez-vous que « fonction séchage du sol » est activé dans le menu 5.9.

- Sélectionnez « séchage sol activé ».

- Un fichier journal est créé, dans lequel la température et la puissance maximale de l'appoint électrique sont consultables. La connexion se poursuit jusqu'à ce que l'option « séchage sol activé » soit désélectionnée ou que « fonction séchage du sol » soit arrêté.

Attention!

Désélectionnez l'option « séchage sol activé » avant de supprimer la mémoire USB.

Sélectionnez « choisir un autre fichier » si vous ne souhaitez pas utiliser le logiciel suggéré. Lorsque vous parcourrez les fichiers, des informations concernant le logiciel référencé s'affichent dans une zone d'information comme précédemment. Après avoir sélectionné un fichier avec le bouton OK, vous serez redirigé vers la page précédente (menu 7.1), où vous pourrez choisir de lancer la mise à jour.

Menu 7.2 - connexion

Menu 7.3 - gérer les réglages

Il vous est ici possible de gérer (enregistrer sous ou récupérer) tous les paramètres de menu (menus utilisateur et d'entretien) effectués dans F1145 avec une mémoire USB.

Via « enregistrer les réglages », vous pouvez enregistrer les paramètres de menu sur la mémoire USB pour une restauration ultérieure ou les copier sur une autre F1145.

Attention!

En enregistrant les paramètres de menu sur la mémoire USB, vous remplacez tous les réglages précédemment enregistrés.

Via « récupérer les réglages » vous pouvez réinitialiser tous les paramètres de menu à partir de la mémoire USB.

Attention!

Vous ne pourrez pas annuler la réinitialisation des paramètres de menu à partir de la mémoire USB.

10 Problèmes d'inconfort

Dans la plupart des cas, F1145 détecte un dysfonctionnement et réinitialise l'alarme, le problème a été réglé. Un dysfonctionnement peut entraîner des indications à l'écran, cela signifie que le problème à l'origine d'une alarme et d'instructions sur l'écran n'a pas été réglé.

MENU informations

mode aide « mode aide » est un type de mode secours Il signifie que la pompe à chaleur génère de la chaleur

Toutes les valeurs mesurées par la pompe à chaleur et/ou de l'eau chaude malgré un problème. Cela peut signifier que le compresseur de la pompe à chaleur ne fonctionne pas. Dans ce cas, l'appoint électrique produit de la chaleur et/ou de l'eau chaude.

dysfonctionnement. Reportez-vous au menu de l'aide ou au manuel d'utilisateur pour plus d'informations si le menu 3.1.

Gestion des alarmes

Attention!

Pour sélectionner le mode aide, il faut choisir une action d'alarme dans le menu 5.1.4.

Attention!

Sélectionner « mode aide » ne permet pas de corriger le problème à l'origine de l'alarme. Le voyant d'état continuera donc à être rouge.

Si le dysfonctionnement ne s'affiche pas à l'écran, les astuces suivantes peuvent être utilisées :

Opérations de BASE

Une alarme se déclenche en cas de dysfonctionnement. Commencez par vérifier les éléments suivants :

Elle est signalée par un voyant d'état passant du continu au rouge continu. Une sonnette d'alarme se déclenche également dans la fenêtre d'information.

Vérification de la position du commutateur (SF1).

• Groupe et principaux fusibles du logement. - Le disjoncteur différentiel de l'habitation.

ALARME

Une alarme avec un voyant d'état rouge indique un dysfonctionnement que la pompe à chaleur est incapable de régler. En tournant le bouton de commande et appuyant sur OK, vous pouvez afficher à l'écran le code d'alarme et procéder à sa réinitialisation. Vous pouvez également choisir de régler la pompe à chaleur sur aide.

• Disjoncteur électrique pour F1145 (FC1).

Capteur de courant correctement réglé (si des capteurs d'intensité sont installés).

type

Vémpérature BASSE de l'eau CHAUDE mode ou PAS d'eau CHAUDE

info/action Vous pouvez voir ici la signification de l'alarme et obtenir des astuces pour corriger le problème à l'origine. Réglez le robinet mélangeur.

gine de celle-ci.

réinitialisation de l'alarme Dans de nombreux cas, il

• F1145 en mode de fonctionnement incorrect.

suffit de sélectionner « réinitialisation de l'alarme » pour accéder au menu 4.2. Si le mode « auto » est sélectionné, sélectionnez une valeur supérieure sur la pompe à chaleur retrouve un fonctionnement normal. Si une lumière verte apparaît après la sélection « arrêter chauffage add. » dans le menu 4.9.2.

- Si le mode « manuel » est sélectionné, choisissez Véri ez les commutateurs externes. « supplément ».

- Consommation importante d'eau chaude.

• Air dans le système de chauffage.

- Purger le système de chauffage (voir page 34).

- Attendez que l'eau ait été chauffée. Vous pouvez,

activer la fonction permettant d'augmenter temporairement la production d'eau chaude (luxe temporaire). Ouvrez les vannes.

luxe temporaire) dans le menu 2.1.

- Température d'eau chaude insuffisante.

- Accédez au menu 2.2 et sélectionnez un mode confort supérieur.

Température ambiante élevée

Loi d'eau inadaptée.

- Accédez au menu 1.1 (température) et réduisez le décalage de la courbe de chauffage. Si la température ambiante est élevée par temps froid uniquement, la pente de la courbe dans le menu 1.9.1

- Priorité de fonctionnement de l'eau chaude trop ou absente.

- Accédez au menu 4.9.1 et augmentez la durée pén-courbe de chauffage. » La durée pendant laquelle la production d'eau chaude doit être prioritaire doit être abaissée. Notez que si la durée de la production d'eau chaude est augmentée, la durée de chauffage est réduite, ce qui peut entraîner des températures ambiantes inférieures/inégales. Vérifiez les commutateurs externes.

Température ambiante NON homogène.

- Thermostats fermés dans plusieurs pièces.

- Loi d'eau mal réglée

- Réglez les thermostats au maximum dans le plus de pièces possible. Réglez la température ambiante. Ajustez la loi d'eau dans le menu 1.9.1.

à partir du menu 1.1 pour éviter d'obstruer les vateurs trop élevée réglée sur « dT au TEB » mostats.

- Accédez au menu 5.1.14 (débit déf. système clim.) et réduisez la valeur de « dT au TEB ».

- Loi d'eau inadaptée.

- Accédez au menu 1.1 « température » et augmentez • Débit irrégulier dans les radiateurs. le décalage de la courbe de chauffage. Si la température ambiante est basse par temps froid uniquement, la pente de la courbe dans le menu 1.9.1 « courbe de chauffage » doit être remontée. PRESSION SYSTÈME BASSE

• F1145 en mode de fonctionnement incorrect.

Pression système BASSE

- Quantité d'eau insuffisante dans le système de chauffage. est sele- - Faites l'appoint d'eau dans le système de chauffage (voir page 34).

- Accédez au menu 4.2. Si le mode « auto » est actionné, sélectionnez une valeur supérieure sur « arrêter le chauffage » dans le menu 4.9.2.

Ssez le compresseur NE démarre PAS

- Si le mode « manuel » est sélectionné, choisissez « chauffage ». Si cela ne suffit pas, sélectionnez « supplément ».

- Il n'y a pas de demande en chauffage.

- Priorité de fonctionnement du mode chauffage trop faible ou absente.

F1145 n'est ni en demande de chauffage ni en demande de production d'eau chaude sanitaire.

- Accédez au menu 4.9.1 et augmentez la durée. La fonctionnement du compresseur est bloqué pendant laquelle le chauffage doit être prioritaire. Not une sécurité sur une température. Si la durée de chauffage est augmentée, la durée de production d'eau chaude est réduite, ce qui peut entraîner une diminution du volume d'eau chaude. Attendez que la température retrouve une valeur comprise dans la plage de fonctionnement de la pompe à chaleur.

- Le mode « Vacances » peut être activé à partir du menu 4.7.

- Le délai minimum avant que le compresseur démarre n'a pas encore été atteint.

- Accédez au menu 4.7 et sélectionnez « Arrêt ».

- Attendez au moins 30 minutes, puis vérifiez si le compresseur a démarré.

- Commutateur externe permettant de modifier le chauffage ambiant activé.

- Déclenchement de l'alarme.

- Suivez les instructions affichées à l'écran.

Gêne acoustique dans les radiateurs

- Thermostats fermés dans les pièces et loi d'eau mal réglée.

- Réglez les thermostats au maximum dans le plus grand nombre de pièces possible. Réglez la courbe de chauffage via le menu 1.1 pour éviter d'obstruer les thermostats.

- Vitesse de la pompe de circulation trop élevée.

- Accédez au menu 5.1.11 (vit. pompe chauffage) et réduisez la vitesse de la pompe de circulation.

- Débit irrégulier dans les radiateurs.

- Réglez la répartition du débit entre les radiateurs.

Gargouillements

Cette partie du chapitre de dépannage ne s'applique que si l'accessoire NIBE FLM est installé.

- Quantité d'eau insuffisante dans le siphon.

- Remplissez à nouveau le siphon avec de l'eau.

- Siphon obstrué.

- Vérifiez et réglez le tuyau d'eau de condensation.

11 Accessoires

Notez que les accessoires ne sont pas tous disponibles sur tous les marchés.

ACCESSOIRE GAZ

Module de communication OPT 10

OPT 10 permet d'activer la connexion et la commande de la chaudière à gaz NIBE GBM 10-15.

Réf. 067 513

Préparateur ECS sans appoint électrique immergé avec serpentin.

VPB 300VPB 200

Réf. 083 009CuivreRéf. 088

Réf. 083 011ÉmailRéf. 088 5

Réf. 088 518Acier in- Réf. 083 010Acier in-

oxydable oxydable

AQUASTAT LIMITEUR POUR APPOINT HR 10

VPBS

Le relais auxiliaire HR 10 permet de réguler les charges externes monophasées à triphasées, telles que les chaudières au fuel, les appoints électriques et les pompes. Préparateur ECS sans appoint électrique immergé avec serpentin et serpentin solaire.

Réf. 067 309

VPBS 300

Réf. 083 012Cuivre

Réf. 083 015Émail

Ballon sans thermoplon- Volume du vase d'expangeur avec échangeur so-sion principalement utilisé laire (cuivre) et échangeupour augmenter le volume d'eau chaude (acier inoxy à l'aide de AHPS. dable). Réf. 056, 284

Réf. 056 283

AHPH

Ballon sans thermoplongeur avec serpentin à eau chaude intégré (acier inoxydable).

Réf. 081 036

VPAS

Préparateur ECS avec double enveloppe et serpentin laire.

VPAS 300/450

Réf. 087 720Cuivre

Réf. 087 710Émail

BALLON TAMPON UKV

UKV est un ballon tampon compatible avec une pompe à chaleur ou une autre source de chaleur externe qui peut avoir différentes applications. Il peut également être utilisé pour le contrôle externe du système de chauffage.

UKV 100 UKV 200

Réf. 088 207 Réf. 080 300

CAPTEUR D'HUMIDITÉ HTS 40

Cet accessoire permet d'afficher et de réguler l'humidité et la température en mode de chauffage et en mode de refroidissement.

Réf. 067 538

SAC DE GARDE D'ACCESSOIRES AXC 40

Cet accessoire permet de brancher et de contrôler un appoint commandé par dérivation, une pompe de circulation externe ou une pompe à eau souterraine.

Réf. 067 060

Châssis de surélévation EF 45

Cet accessoire est utilisé pour agrandir la zone de dément sous F1145.

Réf. 067 152

Chauffage de la piscine POOL 40

POOL 40 permet de chauffer la piscine avec F1145.

Réf. 067 062

Circuit de chauffage additionnel E 40/ECS 41

Cet accessoire est utilisé lorsque F1145 est installé dans

des habitations dotées de deux circuits de chauffage

reents ou plus, nécessitant des températures d'alimentations différentes.

ECS 40 (Max. 80 ECS 41 (environ)

Réf. 067 287 80-250 m²)

Réf. 067 288

Compteur d'énergie EMK 300

Cet accessoire est installé hors de la pompe à chaleur et

piscine, pour la production d'eau chaude sanitaire, le

chauffage et le rafraîchissement du bâtiment.

Tube Cu ∅22.

Réf. 067 314

Contrôleur de niveau NV 10

Indicateur de niveau pour les vérifications maximales niveau d'eau glycolée.

Réf. 089 315

Cet accessoire permet d'alimenter le logement avec l'énergie qui a été récupérée de l'air de ventilation. Ventile la maison et chauffe l'air fourni si nécessaire.

ERS 10-400

Réf. 066 115

ERS 20-250

Réf. 066 068

ELK d'appoint électrique externe

Ces accessoires nécessitent des cartes auxiliaires AXC 40 (supplément commandé par incrémentations)

ELK 5

ELK 8

Appoint électrique

Appoint électrique

5 kW

8 kW

Réf. 069 025

Réf. 069 026

ELK 15

ELK 26

15 kW, 3 × 400 V

26 kW, 3 × 400 V

Ref. 069 022

Réf. 067 074

ELK 42

ELK 213

42 kW, 3 x 400 V

7-13 kW, 3 x 400 V

Réf. 067 075

Réf. 069 500

KIT de raccordement SOLAR 40

Solar 40 signifie que F1145 (avec VPAS) peut être raccordé à un chauffage solaire.

Réf. 067 084

KIT de raccordement SOLAR 42

Solar 42 signifie que F1145 (avec VPBS) peut être raccordé à un chauffage solaire.

Réf. 067 153

KIT de remplissage eau glycolée KB 25/32

Kit vanne pour remplir le flexible du collecteur d'eau glycolée. Comprend un filtre à particules et un système d'isolation.

KB 25 (max.

12 KB/ 32 (max. 30 kW)

Réf. 089 368

Réf. 089 971

Le MODULE de communication #photovolthaïque EME 20

- Unité EME 20 est utilisé pour établir une communication et un contrôle entre les inverters pour cellules photovoltaïques à partir de NIBE et F1145.

Réf. 057 188

MODULE D'air extrait NIBE FLM

NIBE FLM est un module d'air extrait conçu pour combiner la récupération d'air extrait mécaniquement à un chauffage géothermique.

NIBE FLM

Support BAU 40

Réf. 067 011

Réf. 067 666

MODULE De communication MODBUS 40

MODBUS 40 permet de commander et de surveiller F1145 à l'aide d'une GTB/GTC. La communication passe ensuite par MODBUS-RTU.

Réf. 067 144

MODULE de communication SMS 40

En l'absence de connexion Internet, vous pouvez utiliser l'accessoire SMS 40 pour commander F1145 par SMS.

Réf. 067 073

PACK solaire NIBE PV

Pack de panneaux solaires, 3 - 24 kW, (panneaux 10 - 80), utilisé pour produire votre propre électricité.

Rafraîchissement actif/passif HPAC 40

L'accessoire HPAC 40 est un module de rafraîchissement qui doit être inclus dans un système avec F1145.

Réf. 067 076

PCM 40/42 permet d'obtenir un rafraîchissement passif depuis des collecteurs de roche, d'eau de nappe ou de surface.

Réf. 067 077 / 067 078

Système de rafraîchissement actif/passif 4 TUBES ACS 45

Réf. 067 195

Système de rafraîchissement naturel PCS 44

Cet accessoire est utilisé lorsque F1145 fait partie d'une installation avec rafraîchissement passif.

Réf. 067 296

Unité d'ambiance RMU 40

L'unité d'ambiance est un accessoire qui permet de contrôler et de surveiller F1145 depuis n'importe quelle pièce de l'habitation.

Réf. 067 064

Dimensions et données d'implantation

* Cette dimension s'applique selon un angle de 90° sur les tuyaux à eau glycolée (raccordement latéral). Elle peut varier d'environ ± 100 mm en hauteur, car les tuyaux à eau glycolée sont partiellement exibles.

Données électriques

3X230 V

F1145-15
		230V 3N ~ 50HzTension nominale
Courant de départ	ms	82,5A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 0 kW (calibre de fusibles recommandé).	fusibles	11(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 2 kW (calibre de fusibles recommandé).	fusibles	28(32)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 4 kW (calibre de fusibles recommandé).	fusibles	35(40)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 6 kW (calibre de fusibles recommandé).	fusibles	35(40)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 9 kW, nécessite nchement (calibre de fusibles recommandé).	unrebra-	46(50)A
		2/4/6/9kWPuissance de l'appoint
		35 - 185WSortie, circulateur capteu
		10 - 87WSortie, pompe de chauffa
		IPX1BIndice de protection
Équipement conforme à IEC 61000-3-12
Conforme aux exigences techniques IEC 61000-3-3 pour le raccordement
F1145-17
		230V 3N ~ 50HzTension nominale
Courant de départ	ms	84,5A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 0 kW (calibre de fusibles recommandé).	fusibles	13(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 2 kW (calibre de fusibles recommandé).	fusibles	31(32)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 4 kW (calibre de fusibles recommandé).	fusibles	38(40)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 6 kW (calibre de fusibles recommandé).	fusibles	38(40)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 9 kW, nécessite nchement (calibre de fusibles recommandé).	unrebra-	49(50)A
		2/4/6/9kWPuissance de l'appoint
		35 - 185WSortie, circulateur capteu
		10 - 87WSortie, pompe de chauffa
		IPX1BIndice de protection
Équipement conforme à IEC 61000-3-3
Conforme aux exigences techniques IEC 61000-3-3 pour le raccordement

3X400 V

F1145-6
		400V 3N ~ 50HzTension
Courant de départ	Ams	13
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 0 kW (calibre de fusibles recommandé).	dms	5,3(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 1 - 2 kW (calibre de fusibles recommandé).	dms	13(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 3 - 4 kW (calibre de fusibles recommandé).	dms	13(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 5 - 6 kW (calibre de fusibles recommandé).	dms	17(20)A
Courant de fonctionnement maximal de la pompe à chaleur comprenant un appoint électrique de 7 à la livraison (calibre de disjoncteur recommandé)	kWms	17(20)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 9 kW, nécessite nchement (calibre de fusibles recommandé).	unms	20(20)A
		1/2/3/4/5/6/7 (trégable sur 2/4/6/9)
		30 - 87WSortie, circulateur capteur
		7 - 67WSortie, pompe de chauffa
		IPX1BIndice de protection
Équipement conforme à IEC 61000-3-12
Conforme aux exigences techniques IEC 61000-3-3 pour le raccordement
F1145-8
		400V 3N ~ 50HzTension
Courant de départ	Ams	16
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 0 kW (calibre de fusibles recommandé).	dms	6,4(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 1 - 2 kW (calibre de fusibles recommandé).	dms	14(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 3 - 4 kW (calibre de fusibles recommandé).	dms	14(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 5 - 6 kW (calibre de fusibles recommandé).	dms	18(20)A
Courant de fonctionnement maximal de la pompe à chaleur comprenant un appoint électrique de 7 à la livraison (calibre de disjoncteur recommandé)	kWms	18(20)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 9 kW, nécessite nchement (calibre de fusibles recommandé).	unms	21(25)A
		1/2/3/4/5/6/7 (trégable sur 2/4/6/9)
		30 - 87WSortie, circulateur capteur
		7 - 67WSortie, pompe de chauffa
		IPX1BIndice de protection
Équipement conforme à IEC 6000-3-12
Conforme aux exigences techniques IEC 61000-3-3 pour le raccordement
F1145-10
		400V 3N ~ 50HzTension
Courant de départ	Ams	21
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 0 kW (calibre de fusibles recommandé).	dms	8,3(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 1 - 2 kW (calibre de fusibles recommandé).	dms	15(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 3 - 4 kW (calibre de fusibles recommandé).	dms	15(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 5 - 6 kW (calibre de fusibles recommandé).	dms	19(20)A
Courant de fonctionnement maximal de la pompe à chaleur comprenant un appoint électrique de 7 à la livraison (calibre de disjoncteur recommandé)	kWms	19(20)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 9 kW, nécessite nchement (calibre de fusibles recommandé).	unms	22(25)A
		1/2/3/4/5/6/7 (trégable sur 2/4/6/9)
		35 - 185WSortie, circulateur capteur
		7 - 67WSortie, pompe de chauffa
		IPX1BIndice de protection
Équipement conforme à IEC 61000-3-12
Conforme aux exigences techniques IEC 61000-3-3 pour le raccordement
F1145-12
		400V 3N ~ 50HzTension
Courant de départ	Ams	29
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 0 kW (calibre de fusibles recommandé).	fusibles	9(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 1 - 2 kW (calibre de fusibles recommandé).	dus fusibles	18(20)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 3 - 4 kW (calibre de fusibles recommandé).	dus fusibles	18(20)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 5 - 6 kW (calibre de fusibles recommandé).	dus fusibles	18(20)A
Courant de fonctionnement maximal de la pompe à chaleur comprenant un appoint électrique de 7 à la livraison (calibre de disjoncteur recommandé)	kWms branché	23(25)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 9 kW, nécessite nchement (calibre de fusibles recommandé).	unrebrance	24(25)A
		1/2/3/4/5/6/7 (réglable sur 2/4/6/9)kWPuissance d
		35 - 185WSortie, circulateur capteu
		7 - 67WSortie, pompe de chauffa
		IPX1BIndice de protection
Équipement conforme à IEC 61000-3-12
Conforme aux exigences techniques IEC 61000-3-3 pour le raccordement
F1145-15
		400V 3N ~ 50HzTension
Courant de départ	Ams	43
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 0 kW (calibre de fusibles recommandé).	fusibles	11(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 1 - 2 kW (calibre de fusibles recommandé).	dus fusibles	20(20)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 3 - 4 kW (calibre de fusibles recommandé).	dus fusibles	20(20)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 5 - 6 kW (calibre de fusibles recommandé).	dus fusibles	20(20)A
Courant de fonctionnement maximal de la pompe à chaleur comprenant un appoint électrique de 7 à la livraison (calibre de disjoncteur recommandé)	kWms branché	24(25)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 9 kW, nécessite nchement (calibre de fusibles recommandé).	unrebrance	26(30)A
		1/2/3/4/5/6/7 (réglable sur 2/4/6/9)kWPuissance d
		35 - 185WSortie, circulateur capteu
		10 - 87WSortie, pompe de chauffa
		IPX1BIndice de protection
Équipement conforme à IEC 61000-3-12
Conforme aux exigences techniques IEC 61000-3-3 pour le raccordement
F1145-17
		400V 3N ~ 50HzTension
Courant de départ	Ams	52
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 0 kW (calibre de fusibles recommandé).	fusibles	13(16)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 1 - 2 kW (calibre de fusibles recommandé).	dus fusibles	22(25)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 3 - 4 kW (calibre de fusibles recommandé).	dus fusibles	22(25)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 5 - 6 kW (calibre de fusibles recommandé).	dus fusibles	22(25)A
Courant de fonctionnement maximal de la pompe à chaleur comprenant un appoint électrique de 7 à la livraison (calibre de disjoncteur recommandé)	kWms branché	26(30)A
Courant de fonctionnement maximal comprenant un appoint électrique immergé de 9 kW, nécessite nchement (calibre de fusibles recommandé).	unrebrance	28(30)A
		1/2/3/4/5/6/7 (réglable sur 2/4/6/9)kWPuissance d
		35 - 185WSortie, circulateur capteu
		10 - 87WSortie, pompe de chauffa
		IPX1BIndice de protection

Caractéristiques techniques

3X230 V

			F1145-17F1145-15Modèle
Données de puissance selon la norme EN 14511
0/35 nominal
1			16,7815,33kWCapacité c
2			3,903,47kWÉnergie four
			4,304,42COP
0/45 nominal
3			16,1714,92kWCapacité c
4			4,524,11kWÉnergie four
			3,583,63COP
SCOP conformément à EN 14825
designh 1			20 / 2018 / 18kWPuissa
			4,5 / 3,74,7 / 3,7SCOP
			4,4 / 3,64,6 / 3,7SCOP
Classe énergétique, climat moyen
Classe d'ef cacité énergétique du produit pour le chauffage ambiant, 35 °C / 55 °C 1		A+++ / A++	A++ / A++
Classe d'ef cacité énergétique du système pour le chauffage ambiant, 35 °C / 55 °C 2		A+++ / A++	A++ / A++
Classe d'ef cacité énergétique de la production d'eau chaude/Pro I de soutirage déclaré avec ballon d'eau chaude 3		A / XXL(VPB500)	A / XXL(VPB500)
Bruit
Puissance sonore ( WA ) selonEN 12102 à 0/35	dB(A)	42	42
Niveau de pression sonore PA /Valeurs calculées selon EN ISO 11203 à une plage de 0/35 et 1 m	dB(A)	27	27
Circuit frigori que
Type de uide frigorigène		R407C
Fluide frigorigène PRP		1 774
Quantité de remplissage	kg	2,0	2,0
Charge en équivalent CO			3,553,55tonne
Pressostat de la valeur de coupure HP/BP	MPa	2,9 (29 bar) / 0,15 (1,5 bar)
Circuit à eau glycolée
Pression min./max. du système à eau glycolée	MPa	0,05 (0,5 bar) / 0,3 (3 bar)
Débit min.		l/s	0,670,62
Débit nominal		l/s	0,820,75
Pression externe max. disponible au débit nom.	kPa	58	48
Temp. min./max. de l'eau glycolée entrante	°C	voir schéma
Temp. min. de l'sortie eau glycolée	°C	-12
Circuit de chauffage
Pression min./max. de l'eau de chauffage	MPa	0,05 (0,5 bar) / 0,4 (4 bar)
Débit min.		l/s	0,270,25
Débit nominal		l/s	0,400,36
Pression externe max. disponible au débit nom.	kPa	60	55
Température max. du uide caloporteur	°C	voir schéma
Raccordements hydrauliques
Diam. ext. des tuyaux CU du capteur	mm	28	35
Diam. ext. des tuyaux CU du circuit chauffage	mm	28	28
Branchement, diam. ext. du préparateur ECS	mm	28	28
Dimensions et poids
Largeur x Profondeur x Hauteur	mm	600 x 620 x 1 500
Hauteur sous plafofd	mm	1 670
Poids total de la pompe à chaleur	kg	200	205
Poids du module compresseur uniquement	kg	134	136
Substances selon directive (EG) no. 1907/2006, article 33 (Reach)		Présence de plomb dans les composants en laiton
			065 459065 140Référenc

1 Échelle de la classe d'efficacité énergétique du produit pour le chauffage ambiant : A+++ à D.

2 Échelle de la classe d'efficacité énergétique du système pour le chauffage ambiant : A+++ à G. L'efficacité énergétique indiquée pour le système prend en compte le régulateur de température du produit.

3 Échelle de la classe d'efficacité énergétique pour l'eau chaude : A+ à F.

4 La hauteur sans les pieds est d'environ 1 650 mm.

3X400 V

							F1145-17F1
Données de puissance selon la norme EN 14511
0/35 nominal
µ							16,8915,37
E							3,933,482,512,191,701,2
							4,34,424,574,604,674,47
0/45 nominal
µ							16,1014,86
E							4,494,093,022,632,031,5
							3,593,633,643,633,693,5
SCOP conformément à EN 14825
desi-grh							20 / 2018
SCOP climat froid, 35 °C / 55 °C		4,8 / 3,8	5,0 / 4,0	4,9 / 3,9	4,9 / 3,8	4,7 / 3,7	4,5 / 3,7
SCOP climat moyen, 35 °C/55 °C		4,7 / 3,7	4,9 / 3,9	4,8 / 3,8	4,8 / 3,7	4,6 / 3,7	4,4 / 3,6
Classe énergétique, climat moyen
Classe d'ef cacité énergétique du pro-duit pour le chauffage ambiant, 35 °C / 55 °C			A+++ / A++	A+++ / A++	A+++ / A++	A+++ / A++	A++ / A++
Classe d'ef cacité énergétique du sys-tème pour le chauffage ambiant, 35 °C / 55 °C			A+++ / A++	A+++ / A+++	A+++ / A++	A+++ / A++	A++ / A++
Classe d'ef cacité énergétique de la production d'eau chaude/Pro I de souti-rage déclaré avec ballon d'eau chaude		A / XXL (VPB300)	A / XXL (VPB300)	A / XXL (VPB300)	A / XXL (VPB300)	A / XXL (VPB500)	A / XXL (VPB500)
Bruit
Puissance sonore (LWA) selonEN 12102à 0/35	dB(A)	41	38	42	43	42	42
Niveau de pression sonore pμ, valeurs calculées selon EN ISO 11203 à une plage de 0/35 et 1 m	dB(A)	26	23	27	28	27	27
Circuit frigori que
Type de uide frigorigène		R407C
Fluide frigorigène PRP		1 774
Quantité de remplissage	kg	1,5	1,8	1,9	2,0	2,0	2,0
2					Charge en équivalent CO		3,553,550
Pressostat de la valeur de coupure HP/BP	MPa			2,9 (29 bar) / 0,15 (1,5 bar)
Circuit à eau glycolée
Pression min./max. du système à eau glycolée	MPa	0,05 (0,5 bar) / 0,45 (4,5 bar)
					Débit min.		0,670,620
					Débit nominal		0,820,750
Pression externe max. disponible au débit nom.	kPa	58	48	85	69	58	48
Temp. min./max. de l'eau glycolée entra-te	°C	voir schéma
Temp. min. de l'sortie eau glycolée	°C	-12
Circuit de chauffage
Pression min./max. de l'eau de chauffage	MPa	0,05 (0,5 bar) / 0,45 (4,5 bar)
					Débit min.		0,270,250
					Débit nominal		0,400,360
Pression externe max. disponible au débit nom.	kPa	67	64	64	58	60	55
Température max. du uide caloporteur°C		voir schéma
Raccordements hydrauliques
Diam. ext. des tuyaux CU du capteur	mm	28	28	28	28	28	35
Diam. ext. des tuyaux CU du circuit chauffage	mm	22	22	22	28	28	28
Branchement, diam. ext. du préparateur ECS	mm	22	22	22	28	28	28
Dimensions et poids
Largeur x Profondeur x Hauteur	mm	600 x 620 x 1 500
							F1145-17F1145-15F1145-
4		1 670mmHauteur sous plafond
							205200190175170160kg
ment							136134126111105100kg
1907/2006, article 33 (Reach)		Présence de plomb dans les composants en laitonSubstances selon directive (EC
d'énergie							065 119065 118065 117
							065 099065 098065 097

1 Échelle de la classe d'efficacité énergétique du produit pour le chauffage ambiant : A+++ à D.

2 Échelle de la classe d'efficacité énergétique du système pour le chauffage ambiant : A+++ à G. L'efficacité énergétique indiquée pour le système prend en compte le régulateur de température du produit.

3 Échelle de la classe d'efficacité énergétique pour l'eau chaude : A+ à F.

4 La hauteur sans les pieds est d'environ 1 650 mm.

PLAGE de fonctionnement de la POMPE à chaleur, fonctionnement compresseur

Le compresseur fournit une température de départ qui peut atteindre 65 °C à une température d'eau glycolée entrante de 0 °C.

6 - 10 kW 3×400 V

Température, °C

Autres

Dltempérature, °C

12 kW 3x400 V

Température, °C

Étiquetage énergétique

FICHE D'INFORMATION

		NIBE ABFournisseur
			F1145-17 3x230VF1145-15 3x230VModèle
			VPB500VPB500Préparateur ECS modèle
			35 / 5535 / 55°CApplication chauffa
Pro I de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)			XXLXXL
Classe d'ef cacité énergétique pour le chauffage locaux	des		A++ / A++A+++ / A++
Classe d'ef cacité énergétique pour le chauffage l'ECS	de	A	A
Puissance nominale (Pesign) pour le chauffage des locaux en climat moyen	kW	18	20
Consommation annuelle d'énergie pour le chauffage des locaux en climat moyen	kWh	8 134 / 10 194	9 474 / 11 407
Consommation annuelle d'énergie pour la production d'ECS	kWh	2 283	2 235
Ef cacité énergétique pour le chauffage des locaux en climat moyen	%	175 / 138	166 / 137
Ef cacité énergétique pour la production d'ECS	%	94	96
Puissance acoustique vJA à l'intérieur	dB	43	43
Puissance nominale (Psign) pour le chauffage des locaux en climat froid	kW	18	20
Puissance nominale (Psign) pour le chauffage des locaux en climat chaud	kW	18	20
Consommation annuelle d'énergie pour le chauffage des locaux en climat froid	kWh	9 454 / 11 893	11 047 / 13 300
Consommation annuelle d'énergie pour le chauffage des locaux en climat chaud	kWh	2 283	2 235
Consommation annuelle d'énergie pour la production d'ECS en climat froid	kWh	5 333 / 6 636	6 224 / 7 404
Consommation annuelle d'énergie pour la production d'ECS en climat chaud	kWh	2 283	2 235
Ef cacité saisonnière pour le chauffage des locaux en climat froid	%	180 / 141	171 / 140
Ef cacité saisonnière pour la production d'ECS en climat froid	%	94	96
Ef cacité saisonnière pour le chauffage des locaux en climat chaud	%	172 / 137	164 / 136
Ef cacité saisonnière pour la production d'ECS en climat chaud	%	94	96
Puissance acoustique vJA à l'extérieur	dB	-	-

		NIBE ABFournisseur
Modèle		F1145-63x400V	F1145-83x400V	F1145-103x400V	F1145-123x400V	F1145-153x400V	F1145-173x400V
							VPB500VPB500VPB300VPB
							35 / 5535 / 5535 /
Pro I de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)							XXLXXLXXLXXLXXL
Classe d'ef cacité énergétique pour le chauffage locaux	des						A++ / A++A+++ /
Classe d'ef cacité énergétique pour le chauffage de l'ECS							AAAAAA
Puissance nominale ( Pdesign ) pour le chauffage des locaux en climat moyen	kW	7/7	10/9	13/12	14	18	20
Consommation annuelle d'énergie pour le chauffage des locaux en climat moyen	kWh	3 151/3 640	4 245/4 907	5 466/6 347	6 042/7 785	8 134/10 194	9 474/11 407
Consommation annuelle d'énergie pour la production d'ECS	kWh	2 025	1 995	1 945	2 121	2 283	2 235
Ef cacité énergétique pour le chauffage des locaux en climat moyen	%	178/140	187/147	184/144	183/141	175/138	166/137
Ef cacité énergétique pour la production d'ECS	%	106	108	111	102	94	96
WA à l'intérieur			Puissance acoustique L				CB1345424242
Puissance nominale ( Pdesign ) pour le chauffage des locaux en climat froid	kW	7/7	10/9	13/12	14	18	20
Puissance nominale ( Pdesign ) pour le chauffage des locaux en climat chaud	kW	7/7	10/9	13/12	14	18	20
Consommation annuelle d'énergie pour le chauffage des locaux en climat froid	kWh	3 577/4 201	4 904/5 599	6 351/7 269	6 993/9 049	9 454/11 893	11 047/13 300
Consommation annuelle d'énergie pour le chauffage des locaux en climat chaud	kWh	2 025	1 995	1 945	2 121	2 283	2 235
Consommation annuelle d'énergie pour la production d'ECS en climat froid	kWh	2 080/2 447	2 842/3 255	3 655/4 236	3 949/5 120	5 333/6 636	6 224/7 404
Consommation annuelle d'énergie pour la production d'ECS en climat chaud	kWh	2 025	1 995	1 945	2 121	2 283	2 235
Ef cacité saisonnière pour le chauffage des locaux en climat froid	%	185/145	193/152	189/149	189/145	180/141	171/140
Ef cacité saisonnière pour la production d'ECS en climat froid	%	106	108	111	102	94	96
Ef cacité saisonnière pour le chauffage des locaux en climat chaud	%	177/138	186/146	182/143	181/138	172/137	164/136
Ef cacité saisonnière pour la production d'ECS en climat chaud	%	106	108	111	102	94	96
Puissance acoustique LWA à l'extérieur	dB

DONNÉES RELATIVES À L'EFFICACITÉ ÉNERGÉTIQUE DU PRODUIT COMBINÉ

Modèle		F1145-15 3x230V	F1145-17 3x230V
Préparateur ECS modèle		VPB500	VPB500
		c CAplication chauffage / 55	35 / 55
Classe du régulateur		VII
Bonus	%	3,5
Efficacité énergétique saisonnière du produit combiné pour le chauffage des locaux en climat moyen	%	178 / 141	170 / 140
Classe énergétique du produit combiné		A+++ / A++	A++
Efficacité énergétique saisonnière du produit combiné pour le chauffage des locaux en climat froid	%	183 / 145	174 / 144
Efficacité énergétique saisonnière du produit combiné pour le chauffage des locaux en climat chaud	%	176 / 140	167 / 140

Modèle		F1145-63x400V	F1145-83x400V	F1145-103x400V	F1145-123x400V	F1145-153x400V	F1145-173x400V
							VPB500VPB
							35 / 5535
Classe du régulateur		VII
Bonus	%	3,5
Efficacité énergétique saisonnière du produit combiné pour le chauffage des locaux en climat moyen	%	182 / 143	190 / 150	188 / 148	187 / 144	178 / 141	170 / 140
Classe énergétique du produit combiné		A+++ / A++	A+++ / A+++	A+++ / A++	A+++ / A++	A+++ / A++	A++ / A++
Efficacité énergétique saisonnière du produit combiné pour le chauffage des locaux en climat froid	%	188 / 148	197 / 156	193 / 153	193 / 148	183 / 145	174 / 144
Efficacité énergétique saisonnière du produit combiné pour le chauffage des locaux en climat chaud	%	181 / 142	189 / 150	186 / 147	185 / 142	176 / 140	167 / 140

L'efficacité du produit combiné ne prend en compte que le régulateur. Si une chaudière ou un dispositif solaire est ajouté au système, l'efficacité énergétique globale du système doit être recalculée.

Documentation technique

F1145-15 3x230V Modèle

VPB500 Préparateur ECS modèle

Type de pompe à chaleur
		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur basse température		Oui Non
Thermoplongeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN-14825 & EN-16147Normes appliquéeskW18,0PEf et d'énergie structure saisonnière pour le chauffage des locaux
Puissance déclarée pour le chauffage en charge extérieure Tj		partielle et à une température pour le chauffage à une charge partielle et térieure Tj
				Tj = -7 °C			-3,16COPdTj = Pdh
				Tj = +2 °C			PdB,72COPdTj = +2
				Tj = +7 °C			PdB,01COPdTj = +7
Tj = +12 °C	Pdh	15,4	kW	Tj = +12 °C		COPd	4,27
				Tj = biv			PdB,3,27COPdTj = biv
				Tj = TOL			PdB,2,96COPdTj = TO
Tj = -15 °C (si TOL < -20 °C)	Pdh		kW	Tj = -15 °C (si TOL < -20 °C)		COPd	-
Température bivalente	Tbiv	-5,1	°C	Température extérieure minimum		TOL	-10
Puissance calori que sur un intervalle cyclique	Pcych		kW	Ef cacité sur un intervalle cyclique de dégradation température maximale de service chauffage		COPcyc	-
		CdhCoef-Ojet				de l'eau de VTOL	°C65
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	PCFF	0,002	kW	Puissance thermique nominale		Psup	3,4
Mode arrêt par thermostat	PTQ	0,022	kW
Mode Veille	PSB	0,007	kW	Type d'énergie utilisée		électrique
Mode résistance de carter active	PCK	0,035	kW
Autres caractéristiques
Régulation de puissance		Fixe		Débit d'air nominal (air-eau)			m3/h
Niveau de puissance sonore, intérieur/extérieur	LWA	43/-	dB	Débit nominal du uide caloporteur		1,57	m3/h
Consommation annuelle d'énergie	HE	10 194Q	kWh	Débit d'eau glycolée pour les pompes eau-glycolée-eau ou eau-eau		2,89	m3/h
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)		XXL		Efficacité énergétique pour le chauffage de l'ECS		ηwh	94
Consommation d'énergie journalière	elec		Q kWh10 Consommation de combustible journalière			Qfuel	kWh
Consommation annuelle d'énergie	AEC	2 283	kWh	Consommation de combustible annuelle		AFC	GJ
ContactType de pompe à chaleur	NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Swedenair-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur basse température		Oui Non
Thermoplongeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN-14825 & EN-16147Normes appliquées
		kW20,0PEf et cale énergétique saisonnière pour le chauf-fage des locaux					% 137η
Puissance déclarée pour le chauffage en charge partielle et à une Compéature pour le chauffage à une charge partielle et à une température extérieure Tj
					Tj = -7 °C		-3,25COPdTj = -7
					Tj = +2 °C		-3,70COPdTj Pdh +2
					Tj = +7 °C		-3,95COPdTj Pdh +7
					Tj = +12 °C		-4,16COPdTj Pdh +1:
					Tj = biv		-3,38COPdTj Tdh biv
					Tj = TOL		-3,08COPdTj Tdh TO
Tj = -15 °C (si TOL < -20 °C)	Pdh		kW	Tj = -15 °C (si TOL < -20 °C)	COPd		-
Température bivalente	Tbv	-4,8	°C	Température extérieure minimum	TOL	-10	°C
Puissance calori que sur un intervalle cyclique	Pcych		kW	Ef cacité sur un intervalle cyclique	COPcyc		-
				-0,99CdhCoef cient Température maximale de service de l'eau de VTOL chauffage			°C65
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	PCFF	0,002	kW	Puissance thermique nominale	Psup	4,0	kW
Mode arrêt par thermostat	PTO	0,025	kW
Mode Veille	PSB	0,007	kW	Type d'énergie utilisée	électrique
Mode résistance de carter active	PCK	0,035	kW
Autres caractéristiques
Régulation de puissance		Fixe		Débit d'air nominal (air-eau)			m3/h
Niveau de puissance sonore, intérieur/extérieur	LWA	43/-	dB	Débit nominal du uide caloporteur		1,72	m3/h
Consommation annuelle d'énergie	HE	11 407Q	kWh	Débit d'eau glycolée pour les pompes eau-glyco-lée-eau ou eau-eau		3,23	m3/h
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)		XXL		Efficacité énergétique pour le chauffage de l'ECS	ηwh	96	%
Consommation d'énergie journalière	elec		Q kWh10	Consommation de combustible journalière	Qfuel		kWh
Consommation annuelle d'énergie	AEC	2 235	kWh	Consommation de combustible annuelle	AFC		GJ
ContactThermoplongeur intégré pour l'appoint électrique	NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – SwedenOui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Elevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN-14825, EN-16147 & EN12102Normes appliquées
		kW6,5Prat d'auissan énergétique saisonniée pour le chauffage des locaux					%140η
Puissance déclarée pour le chauffage en charge partielle et à une température extérieure Tj		Tj = +2 °CTj = +7 °CTj = +12 °CTj = bivTj = TOL					à une température Tj = -7 °CTj = +2 °CTj = +7 °CTj = +12 °CTj = bivTj = TOL
Tj = -15 °C (si TOL < -20 °C)	Pdh	kW	Tj = -15 °C (si TOL < -20 °C)		COPd		-
Température bivalente	Tbv	-5	°C	Température extérieure minimum	TOL	-10	°C
Puissance calori que sur un intervalle cyclique	Pcych		kW	Ef cacité sur un intervalle cyclique	COPcyc		-
		CdhCoef-tjet de dégradation température maximale de service chauffage de l'eau de VTOL					°C65
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	POFF	0,002	kW	Puissance thermique nominale	Psup	1,3	kW
Mode arrêt par thermostat	TO	OP	kW
Mode Veille	PSB	0,007	kW	Type d'énergie utilisée		électrique
Mode résistance de carter active	PCK	0,014	kW
Autres caractéristiques
Régulation de puissance		Fixe		Débit d'air nominal (air-eau)			m3/h
Niveau de puissance sonore, intérieur/extérieur	LWA	42 / -	dB	Débit nominal du uide caloporteur		0,56	m3/h
Consommation annuelle d'énergie	HE		kWh3	Débit d'eau glycolée pour les pompes eau-glycolée-eau ou eau-eau		0,99	m3/h
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)		XXL		Efficacité énergétique pour le chauffage de l'ECS	wh	η	%106
Consommation d'énergie journalière	Qelec	9,22	kWh	Consommation de combustible journalière	Qfuel		kWh
Consommation annuelle d'énergie	AEC	2 025	kWh	Consommation de combustible annuelle	AFC		GJ
ContactModèle	NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – SwedenF1145-8 3x400V
Présorateur ECS modèle		VPB300
Type de pompe à chaleur		□ air-eau□ air extraiteau□ eau glycolée-eau□ eau-eau
Pompe à chaleur basse température		□ Oui □ Non
Thermoplongeur intégré pour l'appoint électrique		□ Oui □ Non
Pompe à chaleur mixte (double service)		□ Oui □ Non
Climat		□ Moyenne □ Fable □ Stevée
Application chauffage		□ Moyenne (55 °C) □ Fable (35 °C)
Normes appliquées		EN-14825 EN-16147 & EN12102
Puissance thermique nominale	Prasad	9,20	kW	Effécraté énergétique sessionnère pour le chauffage des locaux	nb	147	%
Puissance déclarée pour le chauffage en charge partielle et à une température extérieure T)				COP déclaré pour le chauffage à une charge partielle et à une température extérieure T)
Tj = -7 °C	Pdh	7,4	kW	Tj = -7 °C	COPd	3,31	-
Tj = +2 °C	Pdh	7,7	kW	Tj = +2 °C	COPd	3,93	-
Tj = +7 °C	Pdh	7,9	kW	Tj = +7 °C	COPd	4,30	-
Tj = +12 °C	Pdh	8,0	kW	Tj = +12 °C	COPd	4,73	-
Tj = biv	Pdh	7,5	kW	Tj = biv	COPd	3,49	-
Tj = TOL	Pdh	7,2	kW	Tj = TOL	COPd	3,09	-
Tj = -15 °C (si TOL < -20 °C)	Pdh		kW	Tj = -15 °C (si TOL < -20 °C)	COPd		-
Température bivalente	Tbv	-5	°C	Température extérieure minimum	TOL	-10	°C
Puissance calorifique sur un intervalle cyclique	Pcych		kW	Effécraté sur un intervalle cyclique	COPcyc		-
Coefficient de dégradation	Cdh	1,00	-	Température maximale de service de l'eau de chauffage	WTOL	65	°C
Consommation d'électricité dans les modes autres quelle mode actif				Appoint de chauffage
Mode amût	Poff	Q002	kW	Puissance thermique nominale	Psup	2,0	kW
Mode amût par thermostat	PTO	0	kW
Mode Veille	PSB	Q007	kW	Type d'énergie utilisée	électrique
Mode résistance de carter active	PCX	Q014	kW
Autres caractéristiques
Régulation de puissance	Fixe			Débit d'air nominal (air-eau)			m3/h
Niveau de puissance sonore, intérieur/extérieur	Lout	42 / -	dB	Débit nominal du fluide caloponteur		0,79	m3/h
Consommation annuelle d'énergie	QHE	4.907	kWh	Débit deauglycolée pour les pompes eau-glycolée-eau ou eau-eau		1,43	m3/h
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profit de seutage déclaré pour la production de aau chaude suritaire (ECS)	XXL			Effécraté énergétique pour le chauffage de l'ECS	nbch	108	%
Consommation d'énergie journalière	Qelec	9,09	kWh	Consommation de combustible journalière	Qtai		kWh
Consommation annuelle d'énergie	AEC	1995	kWh	Consommation de combustible annuelle	AFC		GJ
Contact	NIBE Energy Systems - Box 14 - Hannabadsvagen 5 - ZBS21 Markandy - Sweden

F1145-10 3x400V Modèle

VPB300 Préparateur ECS modèle

Type de pompe à chaleur
		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur basse température		Oui Non
Thermoplongeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN-14825, EN-16147 & EN12102Normes appliquéeskW11,70Fractéris sénérogéthémique saisoméral pour le chauffage des locaux
Puissance déclarée pour le chauffage en charge partielle et à une température extérieure Tj
				Tj = -7 °C			-3,25COPdTj = Pdh
				Tj = +2 °C			Pdh8,85COP,Tj = +2
				Tj = +7 °C			Pdh4,23COP,Tj = +7
Tj = +12 °C	Pdh	10,1	kW	Tj = +12 °C		COPd 4,65	-
				Tj = biv			Pdh-3,42COP,Tj = biv
				Tj = TOL			Pdh-3,03COP,Tj = TO
Tj = -15 °C (si TOL < -20 °C)	Pdh		kW	Tj = -15 °C (si TOL < -20 °C)		COPd	-
Température bivalente	Tbv	-5	°C	Température extérieure minimum		TOL -10	°C
Puissance calori que sur un intervalle cyclique	Pcych		kW	Ef cacité sur un intervalle cyclique		COPcyc	-
			CdhCoef-t,jot de dégradation chauffage		Température maximale de service de l'eau		L'eatCofWTOL
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	PCFF	0,002	kW	Puissance thermique nominale		Psup 2,5	kW
Mode arrêt par thermostat	TO	0P	kW
Mode Veille	SB		kW0,007ype d'énergie utilisée			électrique
Mode résistance de carter active	CK		kW0,014P
Autres caractéristiques
Régulation de puissance		Fixe		Débit d'air nominal (air-eau)			m3/h
Niveau de puissance sonore, intérieur/extérieur	LWA	42 / -	dB	Débit nominal du uide caloporteur		1,01	m3/h
Consommation annuelle d'énergie	HE		Q kWh6 347	Débit d'eau glycolée pour les pompes eau-glyco-lée-eau ou eau-eau			m3/h1,80
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)		XXL		Efficacité énergétique pour le chauffage de l'ECS		wh η	%111
Consommation d'énergie journalière	elec		Q kWh8,8	Consommation de combustible journalière		Qfuel	kWh
Consommation annuelle d'énergie	AEC	1945	kWh	Consommation de combustible annuelle		AFC	GJ
Contact	NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden

F1145-12 3x400V Modèle

VPB300 Préparateur ECS modèle

Type de pompe à chaleur		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur basse température		Oui Non
Thermoplongeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN-14825 & EN-16147Normes appliquées
		kW14,0PEf et cale énergétique saisonnière pour le chauf-fage des locaux					%141η
Puissance déclarée pour le chauffage en charge partielle et à une température pour le chauffage à une charge partielle et à une température extérieure Tj
					Tj = -7 °C		-3,30COPdTj = -7
					Tj = +2 °C		-3,80COPdTPdh +2
					Tj = +7 °C		-4,10COPd3Pdh +7
					Tj = +12 °C		-4,40COPd5Pdh +1:
					Tj = biv		-3,18COPd9Tdh biv
					Tj = TOL		-3,18COPd7Tdh TO
Tj = -15 °C (si TOL < -20 °C)	Pdh		kW	Tj = -15 °C (si TOL < -20 °C)	COPd		-
Température bivalente	Tbv	-4,2	°C	Température extérieure minimum	TOL	-10	°C
Puissance calori que sur un intervalle cyclique	Pcych		kW	Ef cacité sur un intervalle cyclique	COPcyc		-
			-0,99CdhCoef cient Température maximale de service chauffage de l'eau de VTOL				°C65
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	POFF	0,002	kW	Puissance thermique nominale	Psup	3,3	kW
Mode arrêt par thermostat	PTO	0,018	kW
Mode Veille	PSB	0,007	kW	Type d'énergie utilisée	électrique
Mode résistance de carter active	PCK	0,030	kW
Autres caractéristiques
Régulation de puissance		Fixe		Débit d'air nominal (air-eau)			m3/h
Niveau de puissance sonore, intérieur/extérieur	LWA	45/-	dB	Débit nominal du uide caloporteur		1,15	m3/h
Consommation annuelle d'énergie	HE		Q kWh7	Débit d'eau glycolée pour les pompes eau-glyco-lée-eau ou eau-eau		2,18	m3/h
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)		XXL		Efficacité énergétique pour le chauffage de l'ECS	wh	η	%102
Consommation d'énergie journalière	Qelec	9,66	kWh	Consommation de combustible journalière	Qfuel		kWh
Consommation annuelle d'énergie	AEC	2 121	kWh	Consommation de combustible annuelle	AFC		GJ
Contact	NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden

F1145-15 3x400V Modèle

VPB500 Préparateur ECS modèle

Type de pompe à chaleur		air-eau
		air extrait-eau
		eau glycolée-eau
		eau-eau
Pompe à chaleur basse température		Oui Non
Thermoplongeur intégré pour l'appoint électrique		Oui Non
Pompe à chaleur mixte (double service)		Oui Non
Climat		Moyenne Faible Élevée
Application chauffage		Moyenne (55 °C) Faible (35 °C)EN-14825 & EN-16147Normes appliquées
		kW18,0PEf et cale énergétique saisonnière pour le chauf-fage des locaux					% 138η
Puissance déclarée pour le chauffage en charge partielle et à une Compéature pour le chauffage à une charge partielle et à une température extérieure Tj
					Tj = -7 °C		-3,16COPdTj = -7
					Tj = +2 °C		-3,72COPdPdPdh +2
					Tj = +7 °C		-4,01COPdTPdh +7
					Tj = +12 °C		-4,27COPdPdPdh +1:
					Tj = biv		-3,27COPdPdPdh biv
					Tj = TOL		-2,96COPdPdPdh TO
Tj = -15 °C (si TOL < -20 °C)	Pdh		kW	Tj = -15 °C (si TOL < -20 °C)	COPd		-
Température bivalente	Tbv	-5,1	°C	Température extérieure minimum	TOL	-10	°C
Puissance calori que sur un intervalle cyclique	Pcych		kW	Ef cacité sur un intervalle cyclique	COPcyc		-
				-0,99CdhCoef cient Température maximale de service de l'eau de VTOL chauffage			°C65
Consommation d'électricité dans les modes autres que le mode Appoint de chauffage
Mode arrêt	PCFF	0,002	kW	Puissance thermique nominale	Psup	3,4	kW
Mode arrêt par thermostat	PTO	0,022	kW
Mode Veille	PSB	0,007	kW	Type d'énergie utilisée	électrique
Mode résistance de carter active	PCK	0,035	kW
Autres caractéristiques
Régulation de puissance		Fixe		Débit d'air nominal (air-eau)			m3/h
Niveau de puissance sonore, intérieur/extérieur	LWA	43 / -	dB	Débit nominal du uide caloporteur		1,57	m3/h
Consommation annuelle d'énergie	HE	10 194Q	kWh	Débit d'eau glycolée pour les pompes eau-glyco-lée-eau ou eau-eau		2,89	m3/h
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)		XXL		Efficacité énergétique pour le chauffage de l'ECS	ηwh	94	%
Consommation d'énergie journalière	elec		Q kWh10 Consommation de combustible journalière	Qfuel			kWh
Consommation annuelle d'énergie	AEC	2 283	kWh	Consommation de combustible annuelle	AFC		GJ
Contact		NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden
		F1145-17 3x400VModèle
		VPB500Préparateur ECS modèle
Type de pompe à chaleur		□ air-eau□ air extrait-eau☒ eau glycolée-eau□ eau-eau
Pompe à chaleur basse température		□ Oui No☒
Thermoplongeur intégré pour l'appoint électrique		☒ Oui No☐
Pompe à chaleur mixte (double service)		☒ Oui No☐
Climat		☒ Moyenne Fable Elevée ☐
Application chauffage		☒ Moyenne (55 °C) Fable (35 °C)
		EN-14825 & EN-16147Normes appliquées
			kW20,0	Ef cacité énergétique seisounière le pour le fage des locaux	chauf-		%137h
Puissance déclarée pour le chauffage en charge partielle et à une Compédature pour le chauffage à une charge partielle et à une extérieure Tj
					Tj = -7 °C		-3,25
					Tj = +2 °C		-3,70
					Tj = +7 °C		-3,95
					Tj = +12 °C		-4,16
					Tj = biv		-3,36
					Tj = TOL		-3,08
Tj = -15 °C (si TOL < -20 °C)	Pdh		kW	Tj = -15 °C (si TOL < -20 °C)	COPd		-
Température bivalente	Tbv	-4,8	°C	Température extérieure minimum	TOL	-10	°C
Puissance calori que sur un intervalle cyclique	Pcych		kW	Ef cacité sur un intervalle cyclique	COPcyc		-
			-0,99	cdhCoef cient Tempérégation maximale de service chauffage	de l'eau	de VTOL	°C65
Consommation d'électricité dans les modes autres que le mode				Appoint de chauffage
Mode arrêt	PCHF	0,002	kW	Puissance thermique nominale	Psup	4,0	kW
Mode arrêt par thermostat	PTO	0,025	kW
Mode Veille	PSR	0,007	kW	Type d'énergie utilisée	électrique
Mode résistance de carter active	PCK	0,035	kW
Autres caractéristiques
Régulation de puissance	Fixe			Débit d'air nominal (air-eau)			m3/h
Niveau de puissance sonore, intérieur/extérieur	LWA	43/-	dB	Débit nominal du uide caloporteur		1,72	m3/h
Consommation annuelle d'énergie	HE	11 4070	kWh	Débit d'eau glycolée pour les pompes eau-glyco-lée-eau ou eau-eau		3,23	m3/h
Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré pour la production d'eau chaude sanitaire (ECS)	XXL			Efficacité énergétique pour le chauffage de l'ECS	ηwh	96	%
Consommation d'énergie journalière	elec		Q kWh	Consommation de combustible journalière	Qfuel		kWh
Consommation annuelle d'énergie	AEC	2 235	kWh	Consommation de combustible annuelle	AFC		GJ
Contact	NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden

Accessibilité, branchement électrique, 23

Accessoires, 72

Accessoires de raccordement, 32

Af chage, 40

Aider la pompe de circulation à démarrer, 64

Alarme, 69

Alimentation, 24

Alternatives de branchement

Cuve de neutralisation, 19

Deux systèmes de climatisation ou plus, 20

Piscine, 21

Récupération de la ventilation, 20

Système d'eau souterraine, 20

Système de climatisation naturel, 20

Appoint électrique - puissance maximale, 26

Armoires électriques, 12

Bouton de commande, 40

Bouton OK, 40

Bouton Retour, 40

Branchement d'une tension de service externe pour le

système de régulation, 25

Branchement des TOR, 29

Branchement du préparateur ECS, 19

Branchements, 24

Branchements des tuyaux, 16

Côté chauffage, 19

Côté eau glycolée, 18

Dimensions des tuyaux, 17

Dimensions et branchements des tuyaux, 17

Généralités, 16

Légende des symboles, 16

Schéma du système, 17

Schémas hydrauliques, 19

Branchements électriques, 22

Accessibilité, branchement électrique, 23

Accessoires de raccordement, 32

Alimentation, 24

Appoint électrique - puissance maximale, 26

Branchement d'une tension de service externe pour

Le système de régulation, 25

Branchements, 24

Dépose de la trappe du boîtier électrique, 23

Dépose du cache de la carte d'entrée, 23

Disjoncteur électrique, 22

Disjoncteur moteur, 23

Généralités, 22

Limiteur de température, 22

Maître/Esclave, 28

Mode Veille, 27

NIBE Uplink, 30

Options de raccordement externe, 30

Raccordements optionnels, 28

Réglages, 26

Sonde d'ambiance, 26

Sonde de température, départ chauffage, externe, 26

Sonde de température, remplissage d'eau chaude, 25

Sonde extérieure, 25

TOR, 29

Verrouillage des câbles, 24

Caractéristiques techniques

Étiquetage énergétique, 82

Documentation technique, 84

Données de rendement énergétique du système, 83

Fiche d'information, 82

Circulation de l'eau chaude, 32

Commande, 40, 45

Commande - Menus, 45

Commande - Présentation, 40

Commande de la pompe à eau souterraine, 32

Commande - Menus, 45

Menu 5 - ENTRETIEN, 48

Commande - Présentation, 40

Système de menus, 41

Unité d'affichage, 40

Commutateur, 40

Complément électrique - puissance maximale

Passage à la puissance restituée maximale, 27

Réglage de la puissance restituée maximale, 26

Composants fournis, 8

Conception de la pompe à chaleur, 10

Emplacement des composants de la section de rafraîchissement, 14

Emplacement des composants sur les armoires électriques, 12

Emplacements des composants, 10

Liste des composants, 10

Liste des composants de la section de rafraîchissement, 14

Liste des composants des armoires électriques, 12

Contrôle de l'installation, 6

Côté chauffage, 19

Côté eau glycolée, 18

Côté uide caloporteur

Branchement du système de climatisation, 19

Dépannage, 69

Dépose de la trappe du boîtier électrique, 23

Dépose des caches, 9

Dépose du cache de la carte d'entrée, 23

Dépose du module de rafraîchissement, 65

Dépose du module pompe à chaleur, 7

Diagramme de rendement de la pompe, côté eau glycolée, fonctionnement manuel, 36

Dimensions des tuyaux, 17

Dimensions et données d'implantation, 75

Dimensions et raccordements hydrauliques, 17

Disjoncteur électrique, 22

Disjoncteur moteur, 23

Documentation technique, 84

Données de rendement énergétique du système, 83

Données techniques, 75, 79

Dimensions et données d'implantation, 75

Données techniques, 79

Plage de fonctionnement de la pompe à chaleur, 81

Eau froide et eau chaude, 19

Raccordement de l'eau froide et de l'eau chaude, 19

Raccordement du ballon d'eau chaude, 19

Entretien, 62

Opérations d'entretien, 62

Étiquetage énergétique, 82

Documentation technique, 84, 86

Données relatives à l'efficacité énergétique du produit combiné, 83

Fiche d'information, 82–83

Fiche d'information, 82

Fonctionnement, 43

Gestion des alarmes, 69

Guide de démarrage, 35

Indication du mode de rafraîchissement, 32

Informations importantes, 4

Récupération, 5

Informations relatives à la sécurité

Contrôle de l'installation, 6

Marquage, 4

Numéro de série, 5

Symboles, 4

Légende des symboles, 16

Limiteur de température, 22

Réinitialisation, 23

Livraison et manipulation, 7

Composants fournis, 8

Dépose des caches, 9

Dépose du module de rafraîchissement, 7

Montage, 7

Transport, 7

Zone d'installation, 8

Marquage, 4

Menu 5 - ENTRETIEN, 48

Menu Aide, 44

Mise en service et réglage, 34

Guide de démarrage, 35

Préparations, 34

Réglage et purge, 36

Remplissage et purge, 34

Mode Veille, 62

Alimentation en mode secours, 27

Montage, 7

Navigation entre les fenêtres, 44

NIBE Uplink, 30

Numéro de série, 5

Opérations d'entretien, 62

Aider la pompe de circulation à démarrer, 64

Dépose du module de rafraîchissement, 65

Mode Veille, 62

Retirez le moteur de la vanne directionnelle, 65

Sortie USB, 66

Valeurs des sondes de température, 64

Vidage du système à saumure, 63

Vidange du circuit de chauffage, 63

Options de branchement externe

Circulation de l'eau chaude, 32

Commande de la pompe à eau souterraine, 32

Indication du mode de rafraîchissement, 32

Pompe de circulation supplémentaire, 32

Sonde de température, robinet d'eau chaude, 25

Options de raccordement externe, 30

Sélection possible d'entrées AUX, 30

Sélection possible de sortie AUX (relais variable libre

de potentiel), 32

Plage de fonctionnement de la pompe à chaleur, 81

Pompe de circulation supplémentaire, 32

Préparations, 34

Problèmes d'inconfort, 69

Alarme, 69

Dépannage, 69

Gestion des alarmes, 69

Raccordement du circuit de chauffage, 19

Eau froide et eau chaude

Raccordement de l'eau froide et de l'eau

chaude, 19

Raccordement du ballon d'eau chaude, 19

Raccordements optionnels, 28

Réajustement, purge, côté chauffage, 38

Réajustement, purge, côtéuide caloporteur, 38

Réglage d'une valeur, 43

Réglage de la pompe, fonctionnement manuel, 36 Côté chauffage, 37

Réglage de la pompe, opération automatique, 36

Côté chauffage, 36

Côté eau glycolée, 36

Réglage et purge, 36

Réajustement, purge, côté chauffage, 38

Réglages, 26

Réglage ultérieur et soutirage

Diagramme de rendement de la pompe, côté eau glycolée, fonctionnement manuel, 36

Réajustement, purge, côté vide caloporteur, 38

Réglage de la pompe, fonctionnement manuel, 36

Réglage de la pompe, opération automatique, 36

Remplissage et purge, 34

Remplissage et purge du système à eau glycolée, 34

Remplissage et purge du système de chauffage, 34

Remplissage et purge du système à eau glycolée, 34

Remplissage et purge du système de chauffage, 34

Retirez le moteur de la vanne directionnelle, 65

Schéma du système, 17

Schémas hydrauliques, 19

Section de rafraîchissement, 14

Sélection d'options, 43

Sélection d'un menu, 43

Sélection possible d'entrées AUX, 30

Sélection possible de sortie AUX (relais variable libre de potentiel), 32

Sonde d'ambiance, 26

Sonde de température, chargement d'eau chaude, 25

Sonde de température, départ chauffage, externe, 26

Sonde de température, robinet d'eau chaude, 25

Sonde extérieure, 25

Sortie USB, 66

Symboles, 4

Système de menus, 41

Fonctionnement, 43

Menu Aide, 44

Navigation entre les fenêtres, 44

Réglage d'une valeur, 43

Sélection d'options, 43

Sélection d'un menu, 43

Utilisez le clavier virtuel, 44

Transport, 7

Unité d'affichage, 40

Af chage, 40

Bouton de commande, 40

Bouton OK, 40

Bouton Retour, 40

Commutateur, 40

Voyant d'état, 40

Utilisez le clavier virtuel, 44

Valeurs des sondes de température, 64

Verrouillage des câbles, 24

Vidage du système à saumure, 63

Vidange du circuit de chauffage, 63

Voyant d'état, 40

Zone d'installation, 8

Contact

KNV Energietechnik GmbH	Družstevní závody Dražice - strojírn	Nolund Varmeteknik A/S
Gahberggasse 11, 4861 Schörings.r.o.		Industrivej Nord 7B, 7400 Herning
Tel: [phone]	Dražice 69, 29471 Benátky n. Jiz.Tel: [phone]
[e-mail]	Tel: [phone]	[e-mail]
knv.at	[e-mail]	volundvt.dk
	nibe.cz

NIBE Energy Systems OyJuurakkotie 3, 01510 VantaaTel: [phone] [e-mail].

NIBE Energy Systems France SAS NIBE Systemtechnik GmbHZone industrielle RD 28 Rue du Pou du Ciel, 01600 ReyriTel: 04 74 00 92 [e-mail] nibe.fr

Am Reiherpfahl 3, 29223 Celle+49 (0)5141 75 46 [e-mail] nibe.de

NIBE Energy Systems Ltd	NIBE Energietechniek B.V.	ABK AS
3C Broom Business Park, Bridge Way, S41 9QG Chester el	Energieweg 31, 4906 CG Oosterh	Burbekkveien 80, 0582 Oslo
	Tel: [phone]	Tel: [phone]
Tel: [phone] [e-mail]	[e-mail]	[e-mail]
[e-mail]	nibenl.nl	nibe.no

NIBE-BIAWAR Sp. z o.o.	EVAN	NIBE Energy Systems
Al. Jana Pawla II 57, 15-703	Bialyabok8, Yuliusa Fuchika str.	Box 14
Tel: [phone]	603024 Nizhny Novgorod	Hannabadsvägen 5, 285 21 Markaryd
biawar.com.pl	Tel: [phone]	Tel: [phone]
	[e-mail]	[e-mail]
	nibe-evan.ru	nibe.se

Pour les pays non mentionnés dans cette liste, veuillez contacter NIBE Suède ou vous rendre sur nibe.eu pour plus d'informations.

NIBE Energy Systems

Hannabadsvägen 5

Box 14

SE-285 21 Markaryd

info@nibe. se

nibe. eu

Ce manuel est une publication de NIBE Energy Systems. L'ensemble des illustrations, des faits présentés et des données de produits s'appuient sur les informations disponibles au moment de l'approbation de la publication. NIBE Energy Systems ne peut être tenu pour responsable des éventuelles erreurs factuelles ou d'impression pouvant apparaître dans ce manuel.
