MODE D'EMPLOI F114512 Nibe
Pompe à chaleur géother- mique
NIBE F1145

Bouton OK (confirmer/sélectionner)
Bouton Retour (retour/annuler/quitter)
Bouton de commande
(déplacer/augmenter/réduire)
Vous trouverez une explication détaillée des fonctions des différents bù à la page 13.
Vous trouverez une explication concernant la navigation entre les différ menus et les réglages à effectuer à la page 19.

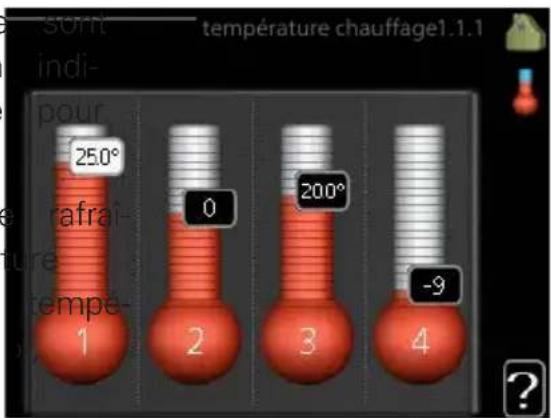

Définir la température intérieure


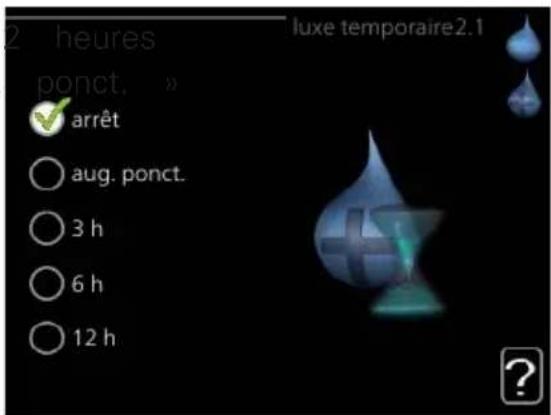

Augmenter le volume d'eau chaude




Pour augmenter provisoirement la quantité d'eau chaude (si un ballon chaude est installé sur votre F1145), tournez le bouton de commande position de menu 2 (goutte d'eau), puis appuyez deux fois sur le b Pour plus d'informations sur les réglages, reportez-vous à la page lux poraire.
En cas de problèmes d'inconfort
En cas de problème d'inconfort, vous pouvez prendre certaines mesur avant de contacter votre installateur. Voir page 78 pour de plus amp cations.
Table des matières
41 Info
6Informat
7Symbole
7Marquag
7Numéro
9F1145 .
102 La
11Fonction
12Prise d
24Entretier
293 F11
29Dé nir
47Dé nir
52Obtenir
55Régler
774 Pro
77Gestion
78Dépanna
82Chaleur
835 Dor
846 Glo:
90Index
95Contac
1 Informations importantes
| F1145Produit | |
| Numéro de série maître | |
| Numéro de série, Esclave 1 | |
| Numéro de série, Esclave 2 | |
| Numéro de série, Esclave 3 | |
| Numéro de série, Esclave 4 | |
| Numéro de série, Esclave 5 | |
| Numéro de série, Esclave 6 | |
| Numéro de série, Esclave 7 | |
| Numéro de série, Esclave 8 | |
| Date d'installation | |
| Installateur | |
| Type de glycol - Concentration du mélange/température de gel | |
| Profondeur de forage actif/longueur du capteur |
| NomN° | Ré-glage d'usine | Ense- mble | |

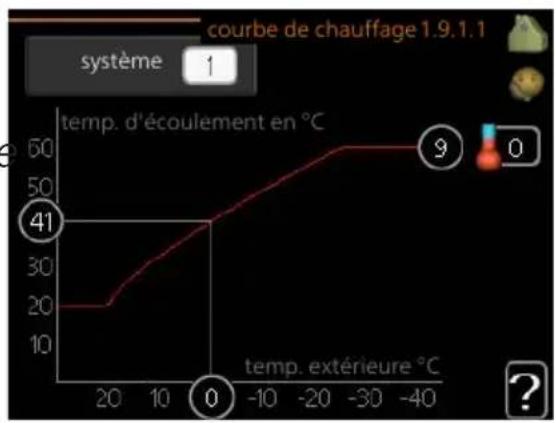

| 1.9.1.1 | calage) | 0courbe de | |
| 1.9.1.1 | nte de la courbe) | 7courbe de | |
Le numéro de série doit toujours être renseigné
Certi cat attestant que l'installation a été effectuée conformément aux instructions manuel de l'installateur et aux règlementations en vigueur.
Date Signature
Informations relatives à la sécurité
Cet appareil peut être utilisé par des enfants à 8 ans ainsi que des personnes à capacités physici sensorielles et mentales réduites, ou sans expérience ni connaissance de l'appareil, à condition qu'ils sois sous la supervision d'un tiers ou qu'ils aient eu plication concernant l'utilisation sécurisée de l'appareil et qu'ils comprennent les risques encourus. Les en ne doivent pas jouer avec l'appareil. Le nettoyage maintenance de l'appareil ne peut être effectué par enfants sans surveillance.
Tous droits réservés pour les modi cations de des et techniques.
©NIBE 2020.
Ne démarrez pas F1145 s'il y a un risque que l'nte dans le système ait gelé.
Si le câble d'alimentation est endommagé, seul(e) N son représentant de service ou une personne autori peut le remplacer a n d'empêcher tout danger et image.
De l'eau peut s'écouler du tuyau de trop-plein de de sécurité. L'ouverture du tuyau doit donc être de Les vannes de sécurité doivent être régulièrement ac pour évacuer les saletés et pour s'assurer qu'elles pas obstruées.
Symboles

ATTENTION!
Ce symbole indique un danger grave pour l'utilisateur ou reil.

REMARQUE!
Ce symbole indique un danger pour l'utilisateur ou l'appare

ATTENTION!
Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation.

ASTUCE
Ce symbole indique des astuces pour vous permettre d'uti plus facilement le produit.
Marquage
CE Le marquage CE est obligatoire pour la plupart des produ dus dans l'UE, quel que soit leur lieu de fabrication.
Classi cation de l'enceinte de l'équipement électro-technique.

Danger pour les utilisateurs et pour la machine.

Lisez le manuel d'utilisation.

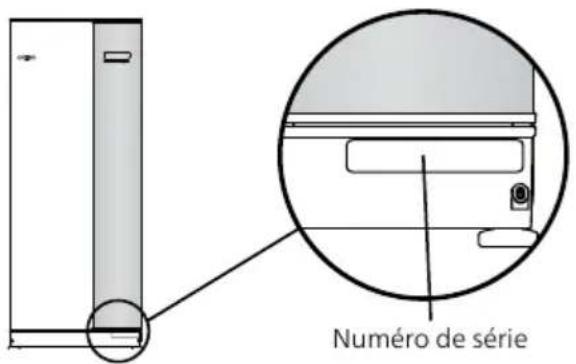

Numéro de série
Le numéro de série gure en bas à droite du cache avant, d Informations (menu 3.1) et sur la plaque signalétique ().
ATTENTION!
Le numéro de série du produit ((14 chiffres) est requis à l'entretien et l'assistance.
F1145 – Un excellent choix
F1145 fait partie de la nouvelle génération de pompes à chaleur pour vous permettre de chauffer/et ou climatiser votre habitation dépensant peu, tout en respectant l'environnement. La production chaleur est sûre et économique grâce à un thermoplongeur, des de circulation et un système de régulation intégrés.
La pompe à chaleur peut être reliée à un système de distribu chaleur basse température optionnel, tel que des radiateurs, des cteurs ou un chauffage par le sol. Elle peut également être re rents produits et accessoires, tels qu'un chauffe-eau, un système récupération de la ventilation, une piscine, des systèmes de refrement naturel/climatiques avec des températures différentes.
Un appoint électrique immergé de 7 kW peut être raccordé autrement en cas d'imprévu ou comme fonctionnement de réserve (r d'usine 6 kW).
F1145 est équipé d'un système de régulation qui garantit le co sécurité de l'utilisation et un fonctionnement économique. L'écran et aisément lisible af che les informations relatives à l'état, aux de fonctionnement et à toutes les températures de la pompe à Cela signi e par exemple que les thermomètres externes sont ir
EXCELLENTES PROPRIÉTÉS POUR F1145 :
- Programmation de la température ambiante et celle d'l'eau chaude (accessoire)
Le chauffage, l'eau chaude, ainsi que les systèmes de climatis de ventilation dans certains cas, peuvent être programmés pour jour de la semaine ou pour de plus longues périodes (vacance
- Écran af chant les instructions utilisateur
La pompe à chaleur est équipée d'un grand écran doté de m à comprendre pour vous permettre d'ajuster votre confort intérie
- Dépannage simple
En cas de défaillance, l'écran de la pompe à chaleur indique l ainsi que les mesures à prendre.
2 La pompe à chaleur - le de la maison
Les températures indiquées ne sont que des exemples et peuvent varier suivant rentes installations et les périodes de l'année.

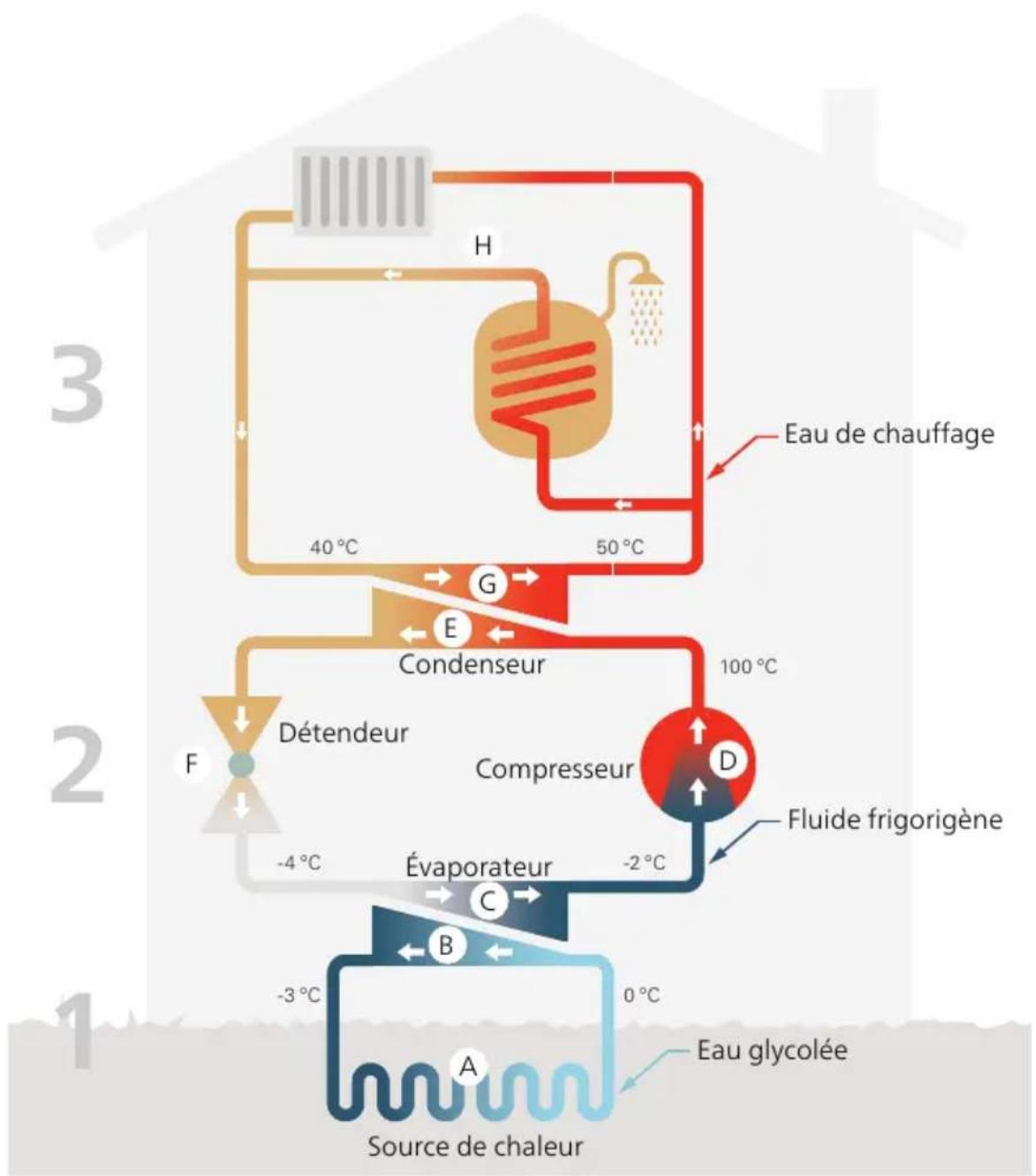

Fonctionnement de la pompe à chaleur
Une pompe à chaleur peut utiliser de l'énergie solaire prélevée dans la roche, le sol et l'eau pour chauffer une habitation. La transformation de l'énergie stockée dans la nature pour chauffer une habitation a lieu dans trois circuits différents. Dans le circuit à saumure, (1), de l'énergie thermique gratuite est récupérée des alentours et transportée jusqu'à la pompe à chaleur. Dans le circuit réfrigérant, (2), la pompe à chaleur augmente la température de la chaleur récupérée jusqu'à atteindre une valeur élevée. Dans le circuit à uide caloporteur, (3), la chaleur est distribuée dans toute la maison.
Les températures indiquées ci-dessous ne sont que des exemples et peuvent varier suivant les différentes installations et les périodes de l'année.
Circuit d'eau glycolée
Dans un flexible ou un collecteur, un liquide dégivrant, la saumure, circule de la pompe à chaleur jusqu'à la source de chaleur (roche/sol/lac).
L'énergie provenant de la source de chaleur y est stockée, réchauffant la saumure de quelques degrés et la faisant ainsi passer d'environ -3 °C à près de 0 °C.
B Le collecteur achemine ensuite la saumure jusqu'à l'évaporateur de la pompe à chaleur. La saumure libère à cet endroit l'énergie thermique et la température chute de plusieurs degrés. Le liquide retourne ensuite à la source de chaleur pour récupérer à nouveau de l'énergie.
Circuit frigori que
C Un autre liquide, appelé réfrigérant, circule dans un circuit fermé de la pompe à chaleur et à travers l'évaporateur. Le réfrigérant a un point d'ébullition très faible. Dans l'évaporateur, le réfrigérant reçoit l'énergie thermique à partir de la saumure et entre en ébullition.
D Le gaz produit au cours de l'évaporation est acheminé vers un compresseur à alimentation électrique. Lorsque le gaz est compressé, la pression augmente, la température du gaz augmente quant à elle sensiblement, passant d'environ 5 C à environ 100 -C.
À partir du compresseur, le gaz est acheminé vers un échangeur thermique, appelé condensateur, où il dégage de l'énergie thermique vers le système de chauffage du logement. Là, le gaz est refroidi avant de se liqué er à nouveau.
F le uide frigorigène, dont la pression et la température demeurent vées, traverse un détendeur qui ramène le uide frigorigène à sa rature et sa température de départ. Le uide frigorigène a ainsi e un cycle complet. Il est ensuite acheminé une nouvelle fois vers rateur. Le processus est alors répété.
Réseau de distribution
G L'énergie thermique libérée par le réfrigérant au sein du condensate est récupérée par la section de la chaudière de la pompe à chal
H Le uide caloporteur circule dans un système fermé et transporte l'énergie thermique de l'eau chauffée vers le chauffe-eau de l'habita et les radiateurs/serpentins de chauffage.
Prise de contact avec le F1145

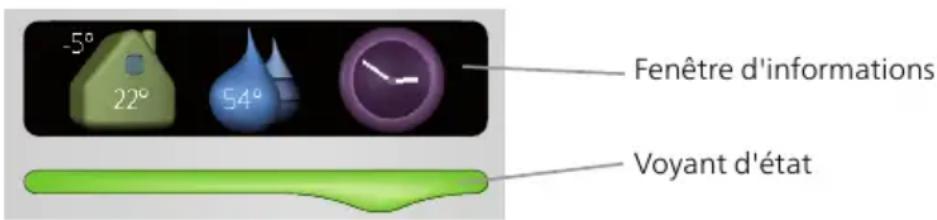

INFORMATIONS EXTERNES
Quand la porte de la pompe à chaleur est fermée, il est pos cevoir des informations via une fenêtre dédiée et un voyant d'€
La fenêtre d'informations indique une partie de l'écran gurant s l'unité d'af chage (située derrière la porte de la pompe à chale fenêtre d'informations peut af cher différents types d'informations, mme par exemple les températures ou l'heure.
Vous êtes libre de sélectionner les informations que vous souhacher dans la fenêtre d'informations. Vous pouvez saisir votre projection d'informations à partir de l'unité d'af chage. Ces informations sont spéci ques à la fenêtre d'informations et disparaissent dès porte de la pompe à chaleur est ouverte.
Les instructions relatives au réglage de la fenêtre d'informations à la page 70.
Voyant d'état
Le voyant d'état indique l'état de la pompe à chaleur : lumière ninue pendant un fonctionnement normal, lumière jaune continue dant un mode Urgence activé ou lumière rouge si une alarme clenchée.

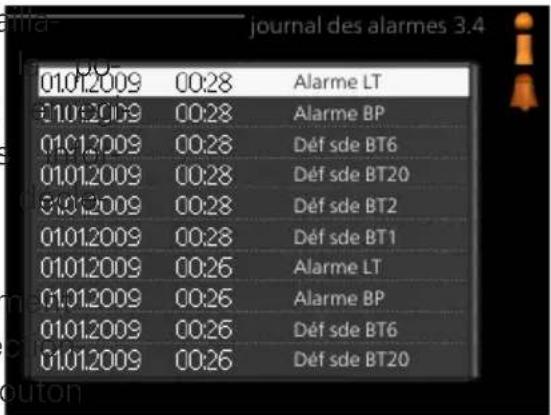

La gestion des alarmes est décrite à la page 77.

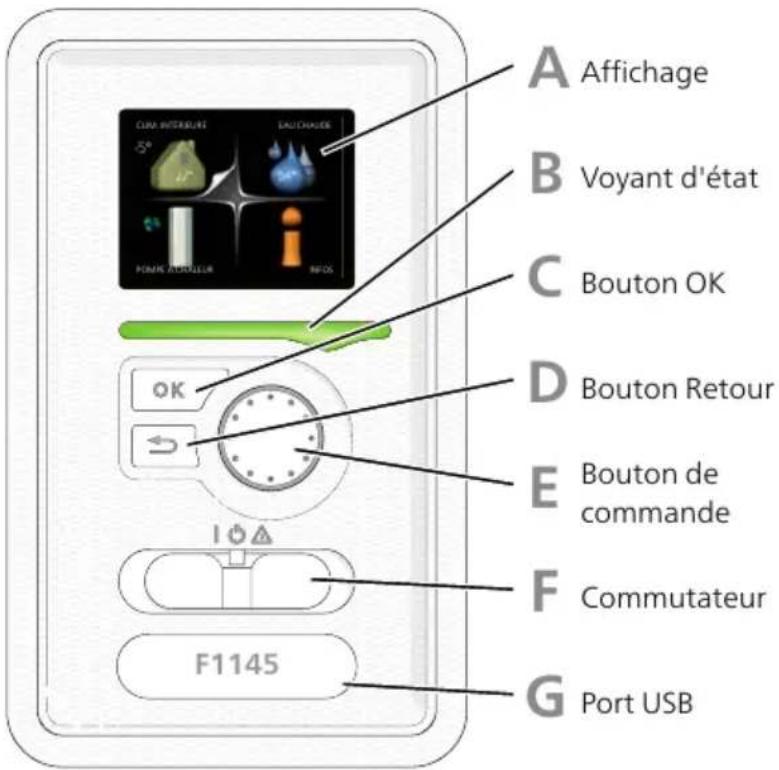

UNITÉ D'AFFICHAGE
- activer, désactiver ou régler la pompe à chaleur en mode U
- régler la température intérieure, l'eau chaude, ainsi que la po chaleur en fonction de vos besoins.
- recevoir des informations concernant les réglages, les états et férents événements.
- observer différents types d'alarmes et recevoir des instructions pouvoir les recti er.
A Af chage
L'écran af che des instructions, les réglages et des informati de fonctionnement. Vous pouvez facilement parcourir les meni et les options pour régler la température ou obtenir les info dont vous avez besoin.
B Voyant d'état
Le voyant d'état indique l'état de la pompe à chaleur. Il e
• vert en fonctionnement normal ;
- jaune en mode secours ;
- rouge si une alarme a été déclenchée.
C Bouton OK
Le bouton OK vous permet de :
- con rmer des sélections de sous-menus/options/valeurs dé-nies/pages dans le guide de démarrage.
D Bouton Retour
Le bouton Retour vous permet de :
• revenir au menu précédent ;
- modi er un réglage qui n'a pas été con rmé.
E Bouton de commande
Le bouton de commande peut être tourné vers la droite o gauche. Vous pouvez :
- parcourir les menus et les options ;
- augmenter ou diminuer les valeurs ;
- changer de page dans le cas d'instructions présentées su sieurs pages (par exemple, aide et infos d'entretien).
F Commutateur
Trois positions sont possibles pour le commutateur :
- Marche I ()
- Veille Ⓧ )
- Mode secours ^△ ( )
Le mode secours doit être uniquement utilisé en cas de d'itionnement de la pompe à chaleur. Dans ce mode, le com est mis hors tension et le thermoplongeur se met en maré L'écran de la pompe à chaleur est éteint et le voyant d'é mine en jaune.
G Port USB
Le port USB est caché sous le badge plastique sur lequel nom du produit.
Le port USB est utilisé pour mettre à jour le logiciel.
Rendez-vous à l'adresse nibeuplink.com et cliquez sur l'onglet « Logiciel » pour télécharger la dernière version du logiciel votre installation.
SYSTÈME DE MENUS
Lorsque la porte de la pompe à chaleur est ouverte, les quatre menus du système de menus ainsi que certaines informations é taires s'af chent à l'écran.

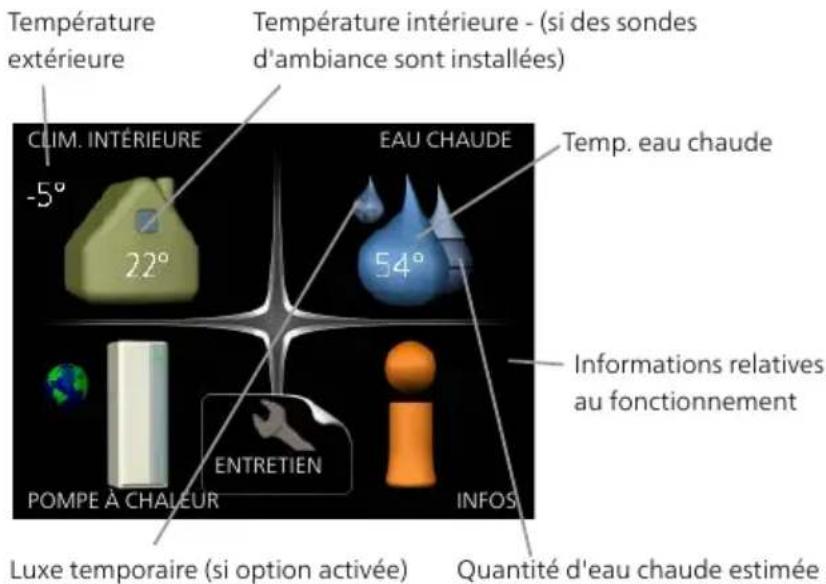

Maître


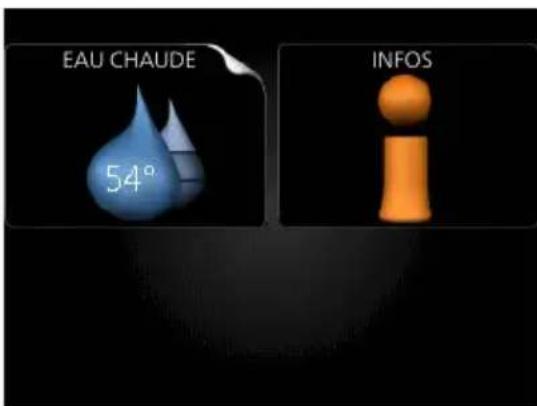

EAU CHAUBE 54° INFOSSi la pompe à chaleur est définie comme esclave, un menu pris s'af che, car la majorité des réglages du système sont effectués veau de la pompe à chaleur maître.

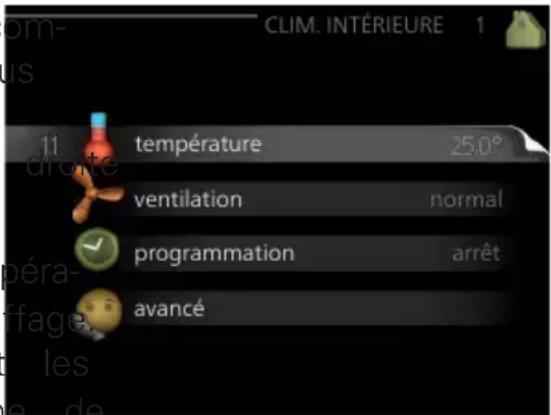

| Menu 1 | CLIM. INTÉRIEURERéglage et programmation de la température intérieure. Voir page 30. |

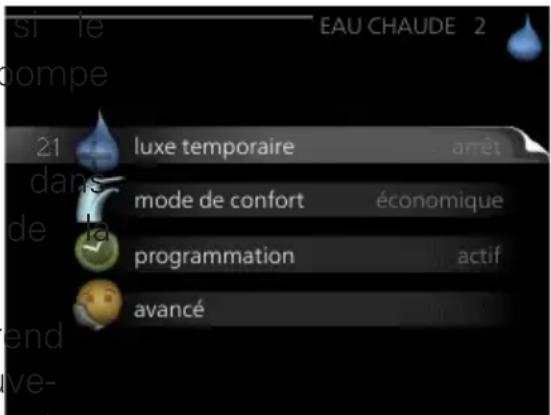

| Menu 2 | EAU CHAUDERéglage et programmation de la production d'eau chaude sanitaire. Voir 48.Ce menu s'affiche uniquement si le chauffe-eau est branché à la pompeCe menu est également dé ni dans le système de menus limités de à chaleur esclave. |

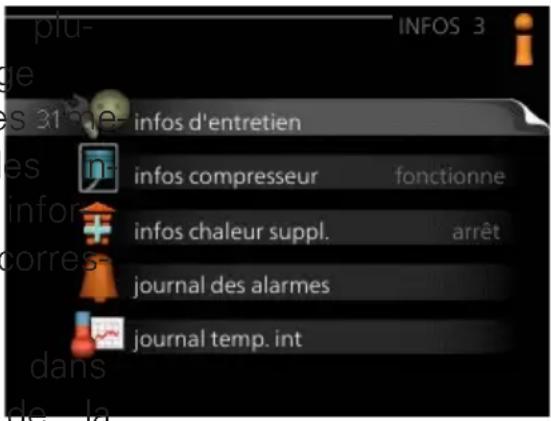

| Menu 3 | INFOSAffichage de la température et d'autres informations de fonctionnement e au journal d'alarmes. Voir page 53.Ce menu est également dé ni dans le système de menus limités de à chaleur esclave. |
| Menu 4 | POMPE À CHALEURPour le réglage de l'heure, de la date, de la langue, de l'af chage, c fonctionnement, etc., voir page 57. |
Symboles à l'écran
Les symboles suivants peuvent apparaître à l'écran pendant le fenement.
| DescriptionSymbole | |
![]() | Ce symbole apparaît à côté du panneau d'informations s menu 3.1 contient des informations importantes. |
![]() | Ces deux symboles indiquent si le compresseur ou l'app électrique est bloqué dans F1145.Ils peuvent, par exemple, être bloqués en fonction du de fonctionnement sélectionné via le menu 4.2, si le b est programmé via le menu 4.9.5 ou si une alarme s'produite et empêche l'un des deux de fonctionner. Verrouillage du compresseur. Verrouillage de l'appoint électrique |
![]() | Ce symbole apparaît si le mode d'augmentation périodique ou le mode Luxe pour l'eau chaude est activé. |
![]() | Ce symbole indique si le « réglage vacances » 4.7 |
![]() | Ce symbole indique si la F1145 communique avec NIBE Uplink. |
![]() | Ce symbole indique le réglage du ventilateur s'il réglage normal.Accessoire nécessaire. |
![]() | Ce symbole est visible dans les installations équipées d'a ssoires solaires actifs. |
![]() | Ce symbole indique si le chauffage de la piscine est Accessoire nécessaire. |
![]() | Ce symbole indique si le rafraîchissement est actif.Accessoire nécessaire. |


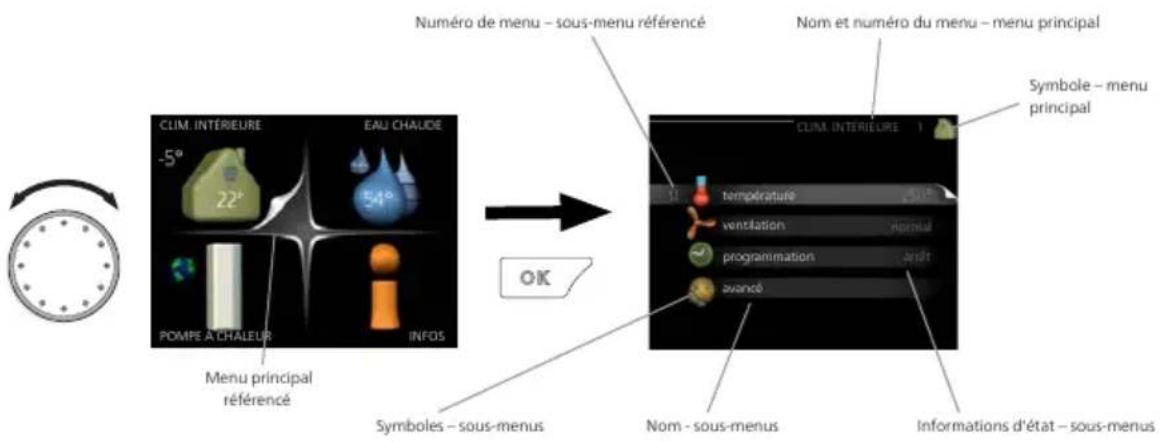

Numéro de menu – sous-menu référencé Nom et numéro du menu – menu principal CLIM. INTÉRIEURE EAU CHAUBE -5° 22° 54° POMPE A'CHALEUR INFOS Menu principal référencé OK Symboles – sous-menus Nom - sous-menus Symbole – menu principal CLIM. INTÉRIEURE temperature 50°C ventilation Manual programmation Andt avancé Informations d'état – sous-menusFonctionnement
Pour déplacer le curseur, tournez le bouton de commande vers la gauche ou la droite. La position sélectionnée s'affiche en blanc et/ou a un coin relevé.
Sélection d'un menu
Pour se déplacer dans le système de menus, sélectionnez un principal et appuyez sur le bouton OK. Une nouvelle fenêtre s'af à l'écran avec les sous-menus.
Sélectionnez l'un des sous-menus en appuyant sur le bouton Ok

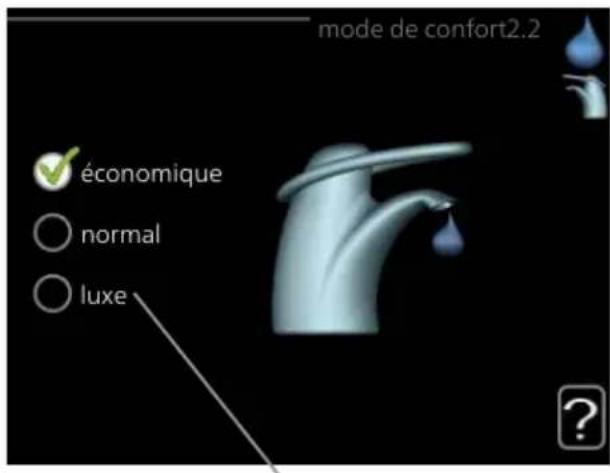

Sélection d'options

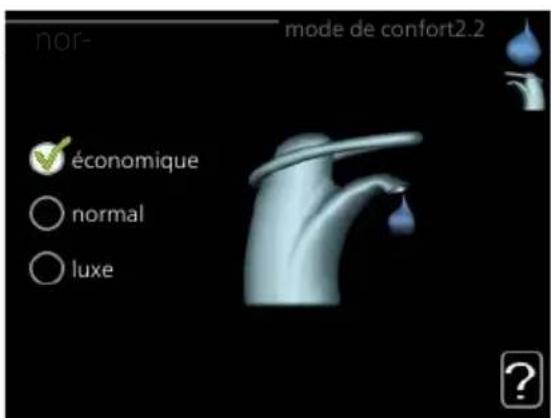

Dans un menu d'options, l'option en cours de sélection est indic par une petite coche verte.
Pour sélectionner une autre option :
-
Cliquez sur l'option souhaitée. L'une des options est alors pr sélectionnée (en blanc).
-
Appuyez sur le bouton OK pour confirmer l'option sélectionnée Une petite coche verte apparaît à côté de l'option sélectionn

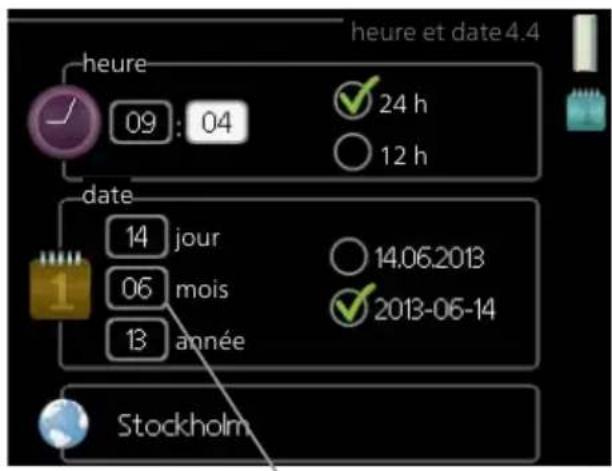

Réglage d'une valeur

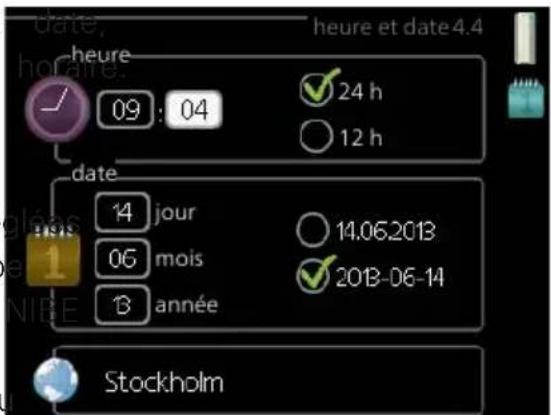

Pour dé nir une valeur :
- Sélectionnez la valeur souhaitée à l'aide du bouton de commande.
- Appuyez sur le bouton OK. L'arrière-plan de la valeur s'af ch en vert pour vous indiquer que vous vous trouvez dans le r de réglage.
- Tournez le bouton de commande vers la droite pour04augmente la valeur et vers la gauche pour la réduire.
- Appuyez sur le bouton OK pour con rmer la valeur ^04 que vou venez de dé nir. Pour modi er et revenir à la valeur d'origir appuyez sur le bouton Retour.

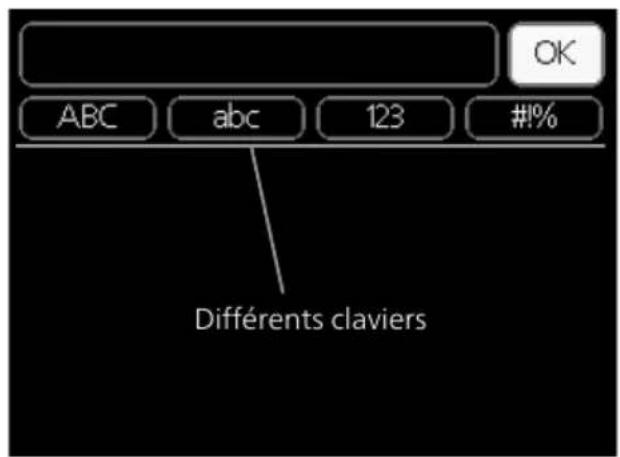

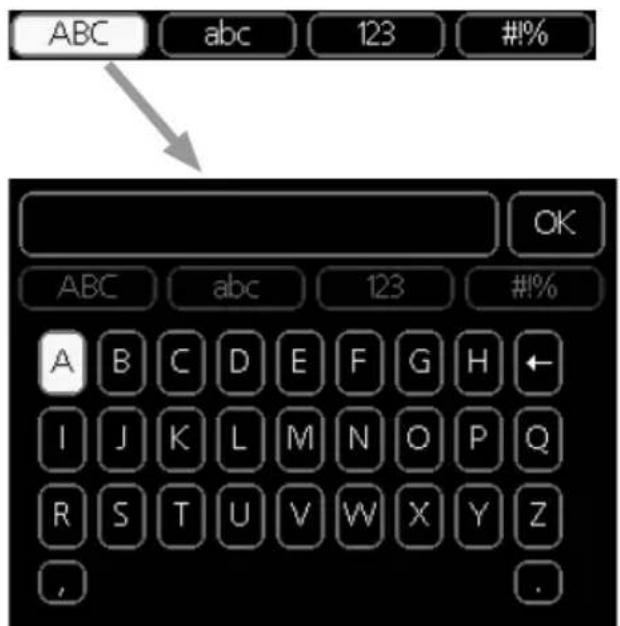

Utilisez le clavier virtuel

En fonction du menu, vous pouvez avoir accès à différentes pc caractères que vous pouvez sélectionner à l'aide de la molette mande. Pour modi er le tableau des caractères, appuyez sur le Précédent. Si un menu dispose uniquement d'une police de cara le clavier s'af che directement.
Quand vous avez terminé d'écrire, marquez « OK » et appuyez bouton OK.
Navigation entre les fenêtres
Un menu peut comprendre plusieurs fenêtres. Tournez le bouton commande pour parcourir les différentes fenêtres.

Fenêtre du menu Nombre de fenêtres actuel dans le menu

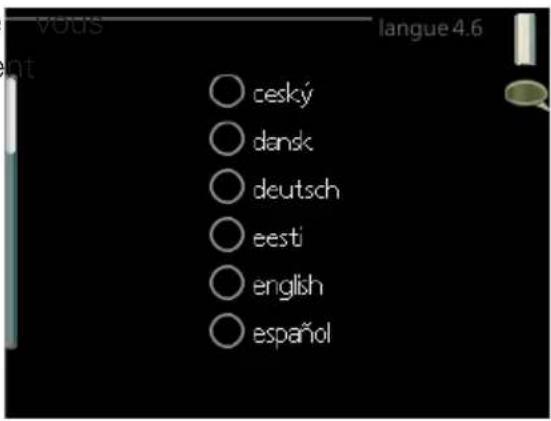

Navigation entre les fenêtres du guide de démarrage.
- Appuyez sur le bouton de commande jusqu'à ce que l'une de en haut à gauche (au niveau du numéro de la page) ait é née.
- Appuyez sur le bouton OK pour changer d'étape dans le gu démarrage.
Menu Aide

Plusieurs menus sont dotés d'un symbole vous indiquant qu'aide supplémentaire est disponible.
Pour accéder à l'aide :
- sélectionnez le symbole Aide à l'aide du bouton de commande
- Appuyez sur le bouton OK.
Le menu Aide comprend plusieurs fenêtres que vous pouvez pa avec le bouton de commande.
Entretien de F1145
VÉRIFICATIONS RÉGULIÈRES
En principe, votre pompe à chaleur ne demande aucun entretien cessite donc une attention minimale après sa mise en service. toutefois recommandé de véri er régulièrement l'installation.
Si quelque chose d'anormal survient, un message concernant le ctionnement s'af che à l'écran sous forme de divers textes d'ala Voir la section sur la gestion des alarmes à la page 77.
Saumure
L'eau glycolée qui reçoit la chaleur du sol n'est normalement p mmée, juste pompée.

Sur certaines installations, la cuve de niveau est remp par un vase d'expansion (par exemple, lorsque la point à chaleur n'est pas située au point le plus élevé c tème à eau glycolée) qui permet de véri er la press système. La pression peut varier en fonction de la rature du uide. La pression ne doit pas être inférie 0,5 bar.
Si vous ne savez pas où se trouve la cuve de niveau/le vase contactez votre installateur.
L'installateur peut également vous aider à effectuer le remplissage le niveau/la pression a chuté.
Soupape de sécurité
Si votre système de chauffage est équipé d'un chauffe-eau, il c également une soupape de sécurité qui peut parfois libérer de l'utilisation de l'eau chaude. En effet, l'eau froide, qui entre dans eau pour remplacer l'eau chaude, se dilate lorsqu'elle est chauffe-ant ainsi augmenter la pression et provoquant l'ouverture de la de sécurité. Assurez-vous donc toujours que l'ouverture du tuyau trop-plein de la soupape de sécurité est bien dégagée.
Le fonctionnement de la soupape de sécurité doit être vérément. La soupape de sécurité se trouve sur le tuyau entrant (alimentant le chauffe-eau. Procédez aux vérifications suivantes :
- Ouvrez la soupape en tournant avec précaution le bouton dans sens inverse des aiguilles d'une montre.
- Véri ez que de l'eau circule dans la soupape.
- Fermez la soupape en la relâchant. Si vous ne parvenez pas la fermer en la relâchant, tournez-la légèrement dans le sens des aiguilles d'une montre.
ASTUCES D'ÉCONOMIE
Votre pompe à eau génère de la chaleur et/ou de l'eau chaud possible grâce aux réglages de contrôle con gurés.
Les facteurs ayant un effet sur la consommation d'énergie peuvent les suivants : la température intérieure, la consommation d'eau de le niveau d'isolation de la maison ou encore si celle-ci compte grandes fenêtres. La position de la maison, comme par exemple sition au vent, constitue un autre facteur.
De même, respectez les conseils suivants :
- Ouvrez complètement les vannes thermostatiques (excepté dans pièces où vous souhaitez qu'il fasse plus frais). Les thermostat tissent le débit du système de chauffage, ce que F1145 cher compenser en augmentant la température. Il fonctionne donc pl consomme davantage d'énergie.
- Vous pouvez diminuer la température lorsque vous n'êtes pas vous en programmant « réglage vacances » dans le menu 4.1 page 71 pour de plus amples instructions.
Consommation énergétique

bar

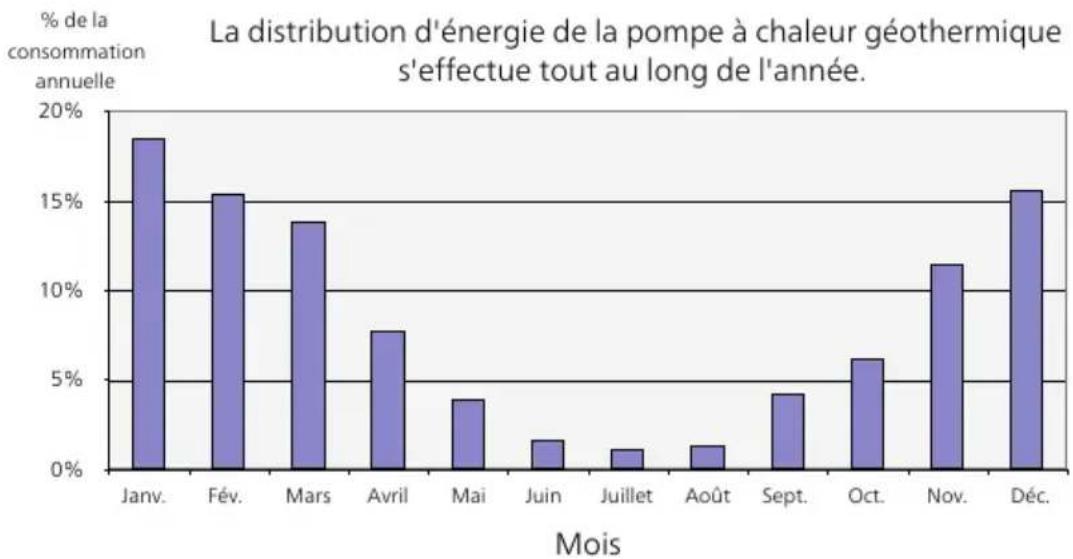

La distribution d'énergie de la pompe à chaleur géothermique s'effectue tout au long de l'année. | Mois | % de la consommation annuelle | | :--- | :--- | | Janv. | 18.5 | | Fév. | 15.4 | | Mars | 13.9 | | Avril | 7.7 | | Mai | 3.9 | | Juin | 1.6 | | Juillet | 1.2 | | Août | 1.3 | | Sept. | 4.2 | | Oct. | 6.1 | | Nov. | 11.5 | | Déc. | 15.6 |Augmenter la température intérieure d'un degré augmente la consommation d'énergie de 5 % environ.
Électricité domestique
Il a été calculé par le passé que la consommation annuelle d'un domestique d'un foyer suédois moyen était d'environ 5000 kWh. jourd'hui, la consommation énergétique varie généralement entre 612000 kWh par an.
| Matériel | Puissance normale (W) | Consommation annuelle moyenne (kWh) | |
| nement | VeilleFonction- | ||
| veille : 19 h/jour) | 3802200TélévisBox irDVD (fCDV) | ||
| veille : 19 h/jour) | 901011 | ||
| 45515DVD (fCDV) | |||
| nt : 6 h/semaine) | 672160Console | ||
| 3 h/jour) | 50140Radio/ch | ||
| 3 h/jour, veille 21 h/jour) | 1202100Ordina | ||
| 175-60AmpouleSpot, ha | |||
| 58-20Spot, ha | |||
| 165-100Climatis | |||
| 380-120Congélés | |||
| 40 min/jour) | 365-1500Poêle, | ||
| 310-3000Poêle, | |||
| tionnement 1 fois/jour) | 730-2000Lave-v | ||
| 1 fois/jour) | 730-2000Machi | ||
| 730-2000Sèche | |||
| 1 h/jour, 4 mois/an) | 100-1000Aspira50-400 Résistar | ||
| 1 h/jour, 4 mois/an) | 100-800 Chauffe | ||
Ces valeurs sont des exemples approximatifs.
Exemple : une famille avec 2 enfants vit dans une maison éq 1 téléviseurs, 1 box internet, 1 lecteurs de DVD, 1 consoles d salon, 2 ordinateurs, 3 chaînes stéréo, 2 ampoules dans les W( poules dans la salle de bain, 4 ampoules dans la cuisine, 3 a l'extérieur, une machine à laver, un sèche-linge, un lave-vaisselle, réfrigérateur, un congélateur, un four, un aspirateur, une résistanc carter = 6240 kWh d'électricité domestique par an.
Compteur électrique
Véri ez régulièrement, de préférence une fois par mois, le comp électrique. Vous pourrez ainsi observer tout changement survenu la consommation énergétique.
Les maisons récemment construites sont équipées de deux comp électriques. Utilisez la différence entre les deux pour calculer votre tricité domestique.
Nouvelles constructions
Les maisons récemment construites subissent un processus de sé pendant un an. La maison peut alors consommer bien plus d'é que par la suite. Après 1-2 ans, la courbe de chauffage, son l'ensemble des vannes thermostatiques doivent être réajustées, da la mesure où le réseau de distribution nécessite généralement u pérature inférieure une fois le processus de séchage terminé.
3 F1145 – à votre service
Dé nir la température intérieure
APERÇU
Sous-menus
Le menu CLIM. INTÉRIEL c prend plusieurs sous-menus. Vou trouverez les informations d'état pour le menu correspondant à des menus.
température Réglage de la température pour le système de chauffage. Les informations d'état indiquent les valeurs dé nies pour le système de chauffage.
programmation Programmation du chauffage, du rafraîchissement et de la ventilation. L'information d'état « réglage » s'af che à l'écous vous avez réglé une programmation mais que celle-ci n'est pas pour le moment, « réglage vacances » s'af che à l'écran si la mation de vacances est active en même temps que la program ordinaire (la fonction vacances reste prioritaire), « actif » s'affiche si une partie de la programmation est active. Dans le cas con verrez apparaître « arrêt ».
avancé Réglage de la loi d'eau, ajustement avec le contact ext valeur minimale de la température de départ, sonde d'ambiance, de rafraîchissement et +Adjust.
Menu 1.1
TEMPÉRATURE
Si plusieurs systèmes de chauffage installés dans l'habitation, cela sera qué à l'écran par un thermomètre chaque système.
Choisissez entre le chauffage ou le chissement, puis réglez la tempérant souhaitée dans le menu suivant « rature de chauffage/rafraîchissement dans le menu 1.1.
Réglage de la température (avec sondes d'ambiance installées et activées) :
chauffage
Plage de réglage : de 5 à 30
Valeur par défaut : 20
rafraîchissement (accessoire nécessaire)
Plage de réglage : de 5 à 30 °C
Valeur par défaut : 25


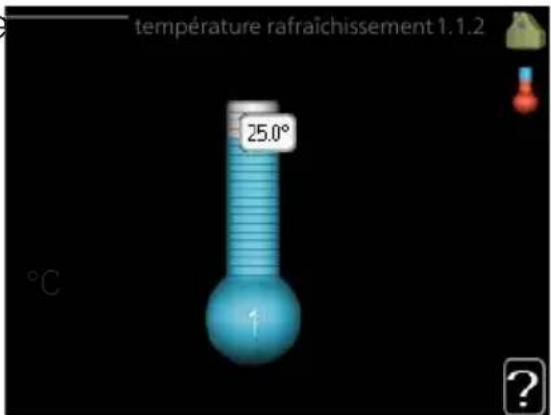

température rafraîchissement 1.1.2 25.0° °C ?La valeur s'af che à l'écran en °C si le système d'émission est régul sonde d'ambiance.

ATTENTION!
Un réseau de distribution à forte inertie, comme par exemple, uncher chauffant, est susceptible de ne pas convenir à une utilis avec sonde d'ambiance.
Pour modi er la température ambiante, utilisez le bouton de commande ctionnez la température souhaitée à l'écran. Con rmez le nouveau réglag appuyant sur le bouton OK. La nouvelle température s'af che à l'écran du symbole.
Réglage de la température (sans sonde d'ambiance act
Plage de réglage : -10 à +10
Valeur par défaut : 0
L'écran d'af chage indique les valeurs dé nies pour le chauffage (décalag la courbe). Pour augmenter ou baisser la température intérieure, augmen réduisez la valeur af chée à l'écran.
Utilisez le bouton de commande pour dé nir une nouvelle valeur. Con l nouveau réglage en appuyant sur le bouton OK.
Le nombre d'incréments nécessaires pour augmenter la température intériel d'un degré dépend de l'installation de chauffage. Augmenter d'un seul ir suff en général mais dans certains cas plusieurs incréments sont néce Réglage de la valeur souhaitée. La nouvelle valeur s'af che à l'écran à symbole.

ATTENTION!
L'augmentation de la température ambiante peut être ralentie par vannes thermostatiques dont sont équipés les radiateurs ou le plan chauffant. Il faut donc ouvrir complètement les vannes thermostatique sauf dans les pièces où une température plus basse est souhai exemple, les chambres).

ASTUCE
Attendez 24 heures pour que la température ambiante ait le ter se stabiliser avant de modi er le réglage.
S'il fait froid à l'extérieur et que la température ambiante est trac augmentez d'un incrément la pente de la courbe à partir du m 1.9.1.1.
S'il fait froid à l'extérieur et que la température ambiante est t vée, réduisez d'un incrément la pente de la courbe à partir du 1.9.1.1.
S'il fait chaud à l'extérieur et que la température ambiante est basse, augmentez d'un incrément la valeur à partir du menu 1.
S'il fait chaud à l'extérieur et que la température ambiante est élevée, diminuez d'un incrément la valeur à partir du menu 1.1.
Menu 1.2

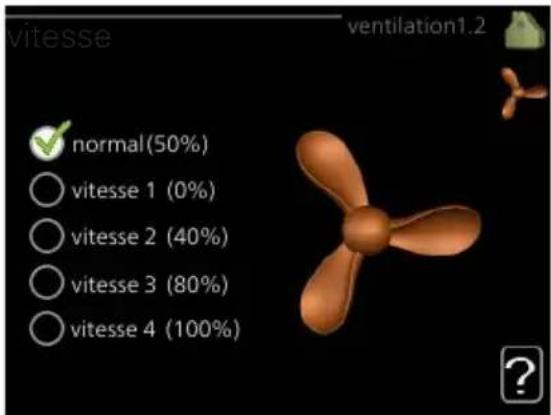

VENTILATION (ACCESSOIRE NÉCESSAIRE)
Plage de réglage : normal et 1-4
Valeur par défaut : normal
Lorsqu'une nouvelle vitesse est sélectionnée, un compte à rebours se dé Une fois le temps écoulé, la ventilation réadopte son réglage normal.
Si nécessaire, il est possible de modi er ces différents temps de retour menu 1.9.6.
La vitesse du ventilateur apparaît entre parenthèses (en pourcentage) après chaque alternative de vitesse.

ASTUCE
Pour régler des changements de périodes plus longues, utilisez l'ction Vacances ou Programmation.

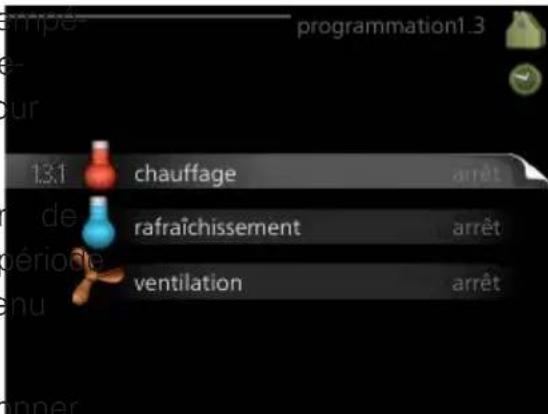

PROGRAMMATION
Dans le menu programme la te rature intérieure (chauffage/rafraîchissement/ventilation) est programmée po chaque jour de la semaine.
Vous pouvez également programmer plus longues durées pendant une p sélectionnée (vacances) dans le me 4.7.
Programmation : permet de sélectionner la programmation à modi er.
Ces réglages peuvent être effectués pour chaque programmation (Menu 1.3.2 et 1.3.3 :
Activé : permet d'activer ici la programmation pour la période sélectionr horaires dé nis ne sont pas affectés lors de la désactivation.
Système : permet de sélectionner le circuit de distribution auquel renvo programme correspondant. Cette alternative s'af che uniquement s'il existe plusieurs circuits de distribution.
Jour : permet de sélectionner le ou les jours de la semaine concerné programmation. Pour annuler la programmation d'un jour en particulier, l'I pour ce jour doit être réinitialisée en réglant l'heure de démarrage à de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours d seront dé nis en fonction de cette ligne.
Période de temps : permet de sélectionner l'heure de démarrage et d'la programmation d'un jour en particulier.
Réglage : consultez le sous-menu correspondant.
Con it : en cas de con it entre deux réglages, un point d'exclamation s'af che.

ASTUCE
Si vous souhaitez régler une programmation similaire chaque jour la semaine, commencez par cocher « tous » puis modi ez les souhaités.

ASTUCE
Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette se prolonge après minuit. La programmation s'arrête alors le jour vant à l'heure d'arrêt dé nie.
La programmation démarre toujours à la date à laquelle l'heure démarrage est réglée.

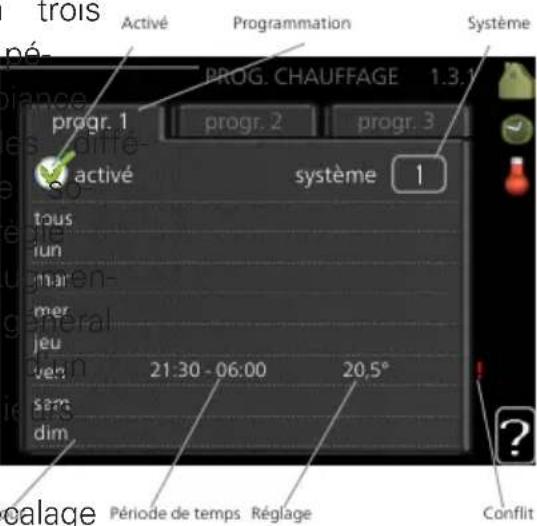

Menu 1.3.1
CHAUFFAGE
Vous pouvez programmer ici jusqu'à trois consignes de température et trois riodes par jour. Si la sonde d'amb est installée et activée, on règle rentes températuresen °C, si aucune nde d'ambiance n'est activée, on plusieurs loi d'eau ( menu 1.1). A ter d'un seul incrément suf t en à modi er la température ambiante degré, mais dans certains cas plus incréments sont nécessaires.

ATTENTION!
Les changements de température dans le logement prennent du mps. Par exemple, un chauffage au sol ne permet pas de sen différence notable de la température des pièces sur de courtes p de temps.

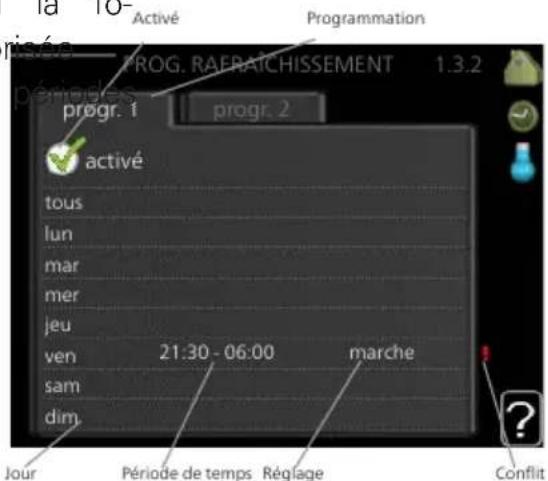

Menu 1.3.2
RAFRAÎCH. (ACCESSOIRE NÉCESSAIRE)
Vous pouvez programmer ici quand la fonction de rafraîchissement est auton dans l'habitation et ce, pour deux différentes par jour.


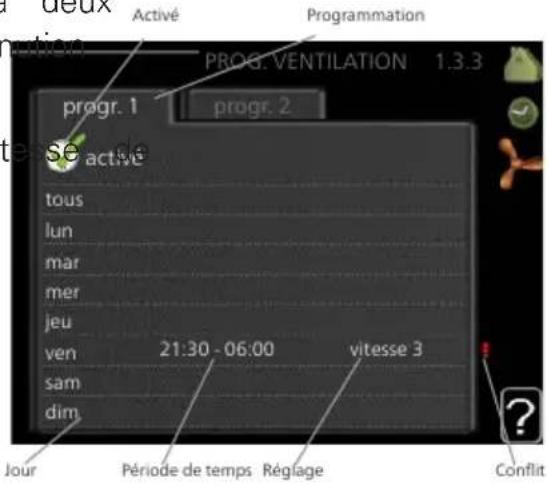

VENTILATION (ACCESSOIRE NÉCESSAIRE)
Vous pouvez programmer ici jusqu'à deux périodes d'augmentation ou de diminution de la ventilation par jour.
Réglage : permet de dé nir la vite ventilation souhaitée.
ATTENTION!
Un changement notable sur une période plus longue peut engendrer un environnement intérieur de mauvaise qualité et des économies de fonctionnement plus faibles.

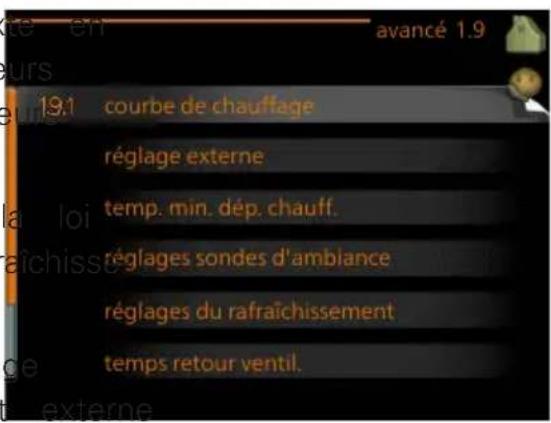

Menu 1.9
AVANCÉ
Le menu avan comporte du tex orange et est destiné aux utilisate avancés. Ce menu comprend plusieurs sous-menus.
courbe Réglage de la pente de l d'eau pour le chauffage et le rafrement.
réglage extern Réglage du décalac de la loi d'eau lorsque le contact est branché.
Réglage de la température minimum du circuit
réglages sondes d'ambian
Réglages en fonction de la sonde d'ambian
réglages du rafraîchissement
Réglages de rafraîchissement.

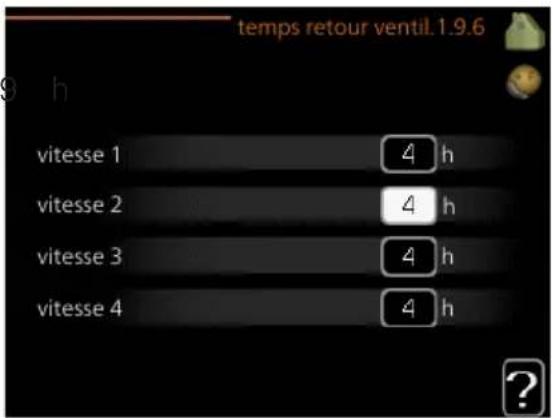

temps retour ver
Réglages du temps de retour du ventilateur dans
d'un changement provisoire de la vitesse de ventilation.

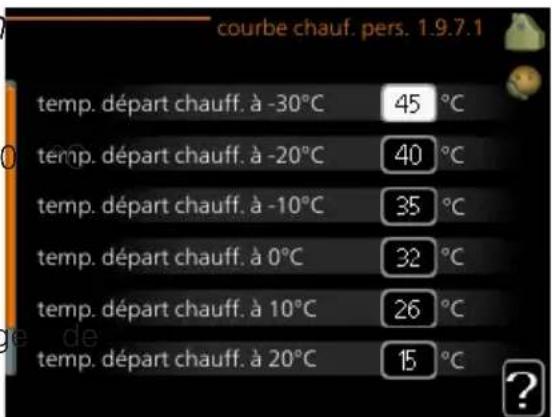

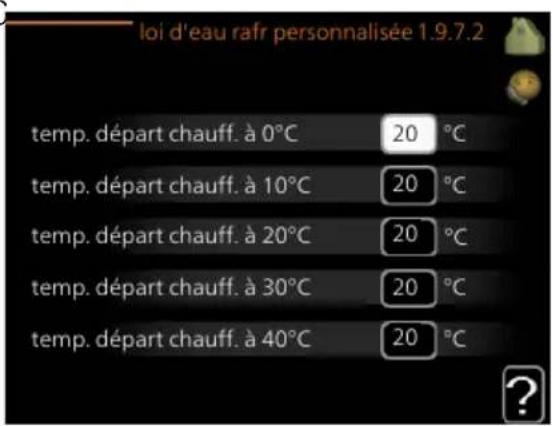

courbe personnalisé
Réglage de la loi d'eau personnalisée pour le cha
et le rafraîchissement.

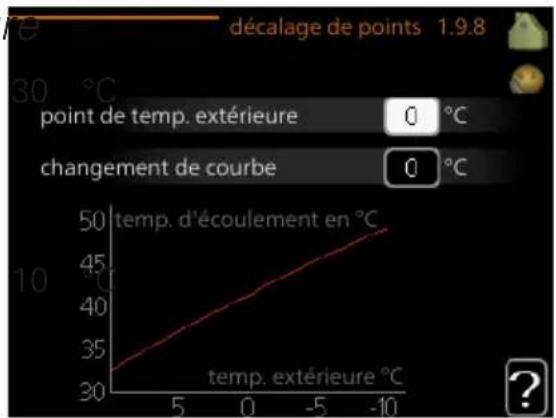

décalage de point
Réglage du décalage de la loi d'eau ou de la loi
sur une température extérieure spéci que.

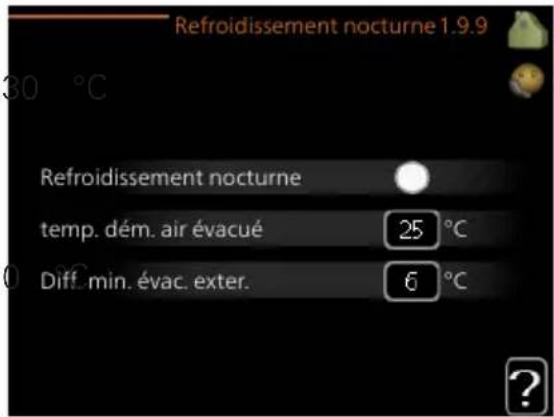

Refroidissement nocturn Réglage du refroidissement nocturne.

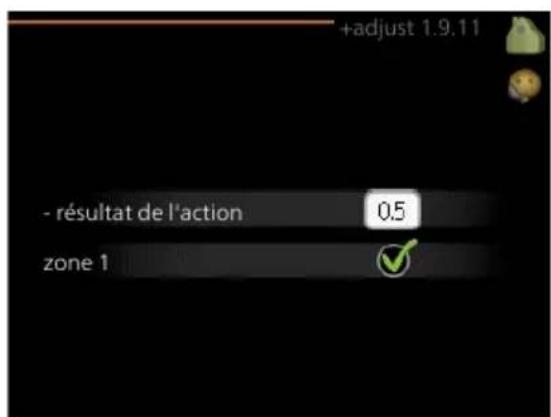

+Adjust Permet de régler l'impact de la fonction +Adjust sur la tempé départ la plus basse calculée pour le chauffage au sol. Plus la valeur tante, plus l'impact se fera ressentir.
Menu 1.9.1
COURBE
courbe de chauffage
Plage de réglage : 0 - 15
Valeur par défaut : 9

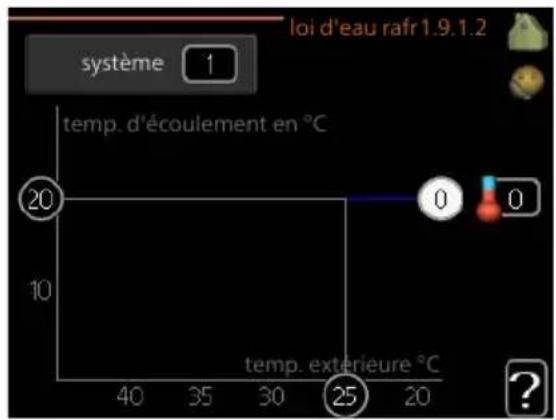

loi d'eau rafr (accessoire nécessaire)
Plage de réglage : 0 - 9
Valeur par défaut : 0

line
| temp. extérieure °C | temp. d'écoulement en °C | | ------------------- | ------------------------ | | 0 | 41 | | -30 | 60 | | -40 | 60 |

ATTENTION!
Dans le cas de systèmes de plancher chauffant, temp écoul. doit normalement être réglé entre 35 et 45 °C.
Dans le cas du plancher rafraîchissant, « temp. min. dép. chauffère restreint pour éviter la condensation.
Véri ez la température maximale de votre plancher chauffant avec votre installateur/fournisseur.

ASTUCE
Attendez 24 heures pour que la température ambiante ait le ter se stabiliser avant de modi er le réglage.
S'il fait froid à l'extérieur et que la température ambiante est trac augmentez d'un incrément la pente de la loi d'eau.
S'il fait froid à l'extérieur et que la température des pièces est élevée, diminuez d'un incrément la pente de la loi d'eau.
S'il fait chaud à l'extérieur et que la température ambiante est basse, augmentez d'un incrément le décalage de la loi d'eau.
S'il fait chaud à l'extérieur et que la température ambiante est élevée, diminuez d'un incrément le décalage de la loi d'eau.
Menu 1.9.2

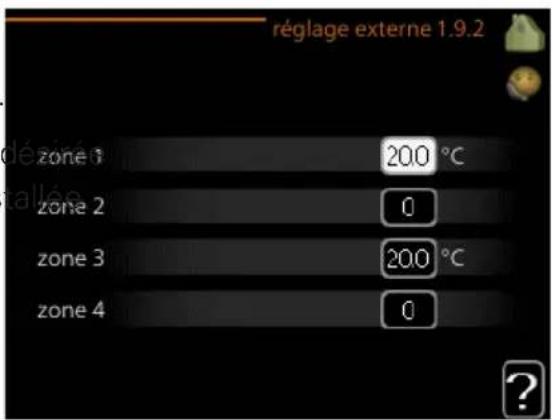

RÉGLAGE EXTERNE
Réseau de distribution
Plage de réglage : -10 à +10.
Ou à la température ambiante si la sonde d'ambiance est ins Voir illustration.
Valeur par défaut : 0
Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent effectués séparément pour chacun des réseaux.
TEMP. MIN. DÉP. CHAUFF.

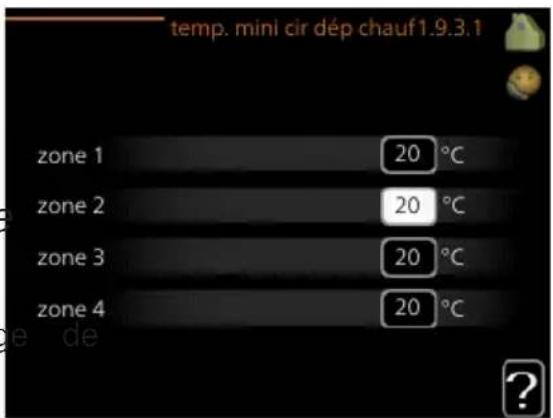

Menu 1.9.3
chauffage
Plage de réglage : 5-70 °C
Valeur par défaut : 20 °C
rafraîchissement (accessoire requis)
Selon l'accessoire utilisé, la plag réglage varie.
Réglage d'usine : 18 °C


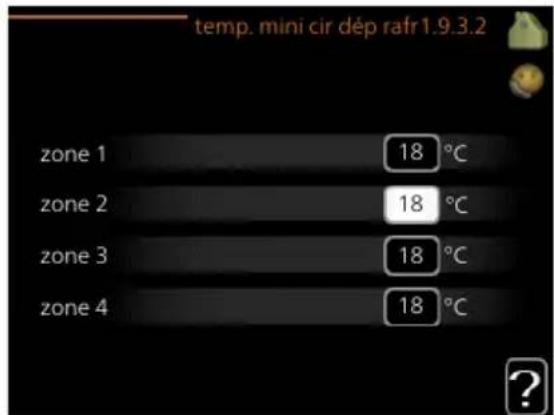

temp. mini cir dép rafr 1.9.3.2 zone 1 18 °C zone 2 18 °C zone 3 18 °C zone 4 18 °CDans le menu 1.9.3, vous sélectionnez chauffage ou rafraîchissement, da menu suivant (température de départ min. de chauffage/rafraîchissement) la température minimum de la température de départ du système d'ém Cela signi e que F1145 ne calculera jamais une température inférieure, dé nie ici.
Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent effectués séparément pour chacun des réseaux.

ASTUCE
La valeur peut être augmentée si vous disposez par exemple, c cave que vous souhaitez tout le temps chauffer, même en été.

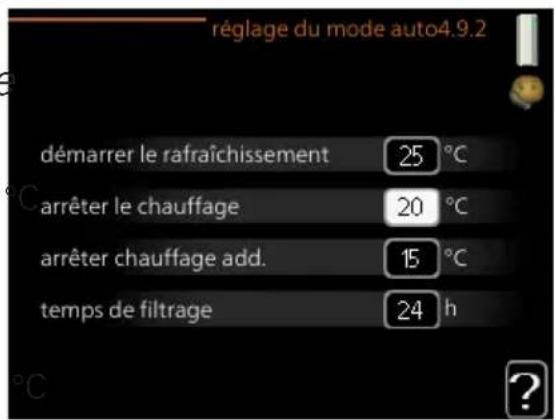

La valeur devra être augmentée dans « arrêter le chauffage » 4.9.2 « réglage du mode auto ».

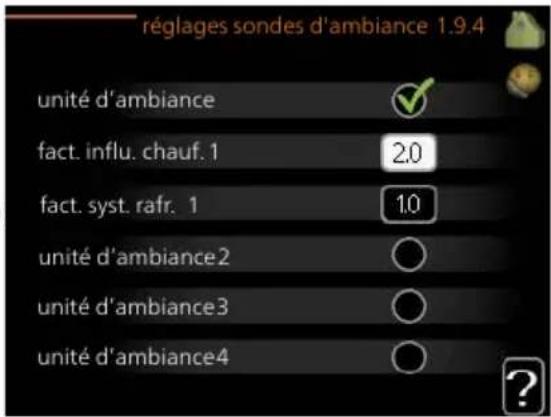

Menu 1.9.4
RÉGLAGES SONDES D'AMBIANCE
facteur système
chauffage
Plage de réglage : 0,0 - 6,0
Réglage d'usine chauffage : 1,0
rafraîchissement (accessoire nécessaire)
Plage de réglage : 0,0 - 6,0
Réglage d'usine rafraîchissement : 1,0

ATTENTION!
Un système de chauffage à inertie, comme un plancher chauffan n'est pas nécessairement adapté à un pilotage par les sondes d'nce de l'installation.
Vous pouvez réglez ici un facteur (une valeur numérique) qui détermine quelle mesure une température ambiante supérieure ou inférieure à la r (la différence entre la température ambiante souhaitée et la température a réelle) va affecter la température de départ du système d'émission. Une plus importante modifiera davantage et plus rapidement le décalage de la de chauffage.

REMARQUE!
Si vous réglez la position du « facteur système » sur une val élevée, cela peut résulter (en fonction de votre système d'émiss en une température ambiante instable.
Si plusieurs systèmes de chauffage sont installés, les réglages ci-dessus peuvent être effectués pour les systèmes correspondants.

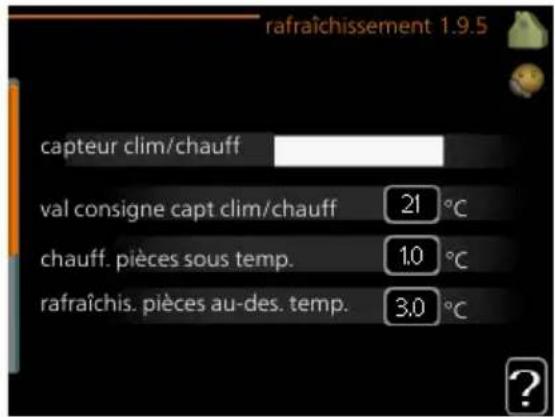

Menu 1.9.5
RÉGLAGES DU RAFRAÎCHISSEMENT (ACCESSOIRE REQUIS)
Réglage d'usine : aucune sonde sélectionnée
Plage de réglage : 5 - 40 °C
Valeur par défaut : 21
chauff. pièces sous temp.
Plage de réglage : 0,5 - 10,0 °C
Valeur par défaut : 1,0
rafraîchis. pièces au-des. temp.
Plage de réglage : 0,5 - 10,0 °C
Valeur par défaut : 3,0
larm rumsgivare kyla
Plage de réglage : marche/arrêt
Réglage d'usine : arrêt
démar. refroid. passif
Plage de réglage : 10 - 200
Réglage d'usine : 30 DM
démar. refroid. actif
Plage de réglage : 30 - 300 DM
Réglage d'usine : 30 DM
rafraîch. en deg.-min.
Plage de réglage : -3000 - 3000 degrés minutes de rafraîchissement
Réglage d'usine : 0
temps entre chauff/rafraîch
Plage de réglage : 0 - 48 h
Réglage d'usine : 2
Vous pouvez utiliser F1145 pour rafraîchir la maison pendant les périodes de l'année.

ATTENTION!
Certaines options de réglage s'af chent uniquement si leur fonctic est installée et activée dans la F1145.
capteur clim/chauff
Une sonde de température supplémentaire peut être connectée à F1145 de mieux déterminer le moment auquel basculer entre le chauffage et dissement.
Lorsque plusieurs sondes de chauffage/rafraîchissement sont installées, vou pouvez sélectionner celle que vous souhaitez contrôler dans le menu.

ATTENTION!
Lorsque les sondes de chauffage/rafraîchissement BT74 ont été bi-chées et activées dans le menu 5.4, aucune autre sonde ne p-sélectionnée dans le menu 1.9.5.
Ici vous pouvez dé nir à quelle température intérieure F1145 doit bascu
le rafraîchissement et le chauffage.
chauff. pièces sous temp.
Vous pouvez régler ici l'abaissement maximale de la température d'ambia par rapport à la température souhaitée avant que F1145 ne passe en chauffage.
rafraîchis. pièces au-des. temp.
Vous pouvez régler ici l'augmentation maximale de la température d'amb par rapport à la température souhaitée avant que F1145 ne passe en fraîchissement.
larm rumsgivare kyla
Permet de dé nir si F1145 doit déclencher une alarme si la sonde d'est débranchée ou défectueuse pendant le rafraîchissement.
démar. refroid. passif
Vous pouvez aussi dé nir à quelle température le rafraîchissement passif démarrer.
Les degrés minutes correspondent à une mesure de la demande actuel chauffage dans l'habitation, et déterminent le moment où le compresseu rafraîchissement et l'appoint démarrent/s'arrêtent respectivement.
démar. refroid. actif
Vous pouvez aussi dé nir à quelle température le rafraîchissement actif démarrer.
Les degrés minutes correspondent à une mesure de la demande actuel chauffage dans l'habitation, et déterminent le moment où le compresseu rafraîchissement et l'appoint démarrent/s'arrêtent respectivement.
rafraîch. en deg.-min.
Cette sélection est possible uniquement lorsque l'accessoire connecté con les degrés minutes de rafraîchissement.
Lorsqu'une valeur minimale ou maximale a été dé nie, le système dé r'matiquement la valeur réelle par rapport au nombre de compresseurs e rafraîchissement.
temps entre chauff/rafraîch
Ce paramètre n'est accessible qu'en cas de con guration avec rafraichiss 2 tubes.
Vous pouvez régler ici la durée avant laquelle F1145 repasse en mode une fois que la demande de rafraîchissement a cessé ou inversement.
TEMPS RETOUR VENTIL. (ACCESSOIRE NÉCESSAIRE)
vitesse 1-4
Plage de réglage : de 1 à 99
Valeur par défaut : 4 h
Le temps de retour correspond au temps écoulé avant que la vitesse tion revienne à la normale.
COURBE PERSONNALISÉE
température d'alimentation chauffage
Plage de réglage : de 5 à 80 rafraîchissement (accessoire nécessaire)
Selon l'accessoire utilisé, la plag réglage varie.
Plage de réglage : 5 - 40 °C

ATTENTION!
La loi d'eau 0 du menu 1.9.1 doit être sélectionnée pour que personnalisée s'applique.
Menu 1.9.8
DÉCALAGE DE POINTS
point de temp. extérieur
Plage de réglage : de -40 à
Valeur par défaut : 0 °C
changement de courbe
Plage de réglage : de -10 à
Valeur par défaut : 0 °C
La loi d'eau est affectée à ± 5 °C à partir du réglage point de tel Il est important que la loi d'eau appropriée soit sélectionnée pour que rature ambiante reste stable.

ASTUCE
S'il fait froid dans la maison, par exemple -2 °C, « point de rieure » est réglé sur « -2 » et « changement de courbe » nté jusqu'à ce que la température ambiante souhaitée soit maint

ATTENTION!
Attendez 24 heures pour que la température ambiante ait le ter se stabiliser avant de modi er le réglage.
Menu 1.9.9
REFROIDISSEMENT NOCTURNE (ACCESSOIRE NÉCESSAIRE)
temp. dém. air évacué
Plage de réglage : de 20 à
Valeur par défaut : 25 °C
Plage de réglage : de 3 à 10
Valeur par défaut : 6 °C
Lorsque la température intérieure est élevée et que la température exté est inférieure, vous pouvez rafraîchir votre intérieur en forçant la ventila. Si la différence de température entre l'air extrait et l'air ambiant est à la valeur dé nie (« Diff. min. évac. exter. ») et que la température est supérieure à la valeur définie (« temp. dém. air évacué »), utilisez à la vitesse 4 jusqu'à ce que l'une des conditions ne soit plus remp

ATTENTION!
Vous ne pouvez activer le refroidissement nocturne que si le cha de l'habitation est désactivé. Reportez-vous au menu 4.2.
+ADJUST
- résultat de l'action
Plage de réglage : 0,1 - 1,0
Valeur par défaut : 0,5
Vous pouvez activer ici les systèmes d'émetteurs qui doivent être affect la fonction +Adjust. Vous pouvez aussi dé nir l'impact de la fonction sur la température de départ calculée. Plus la valeur sera importante, impact se fera ressentir.
*Une prise en charge est nécessaire pour la fonction +Adjust

REMARQUE!
+Adjust doit d'abord être sélectionné dans le menu 5.4 « Entré ties soft ».

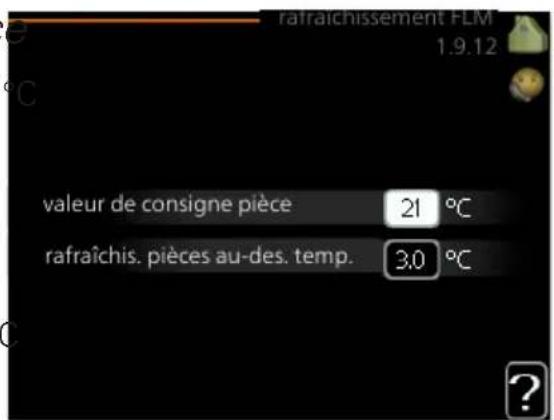

RAFRAÎCHISSEMENT FLM (ACCESSOIRE NÉCESSAIRE)
valeur de consigne pièc
Plage de réglage : 20 - 30
Valeur par défaut : 21 °C
rafraîchis. pièces au-des. temp.
Plage de réglage : 3 - 10 °C
Valeur par défaut : 3 °C
rafraîchissement FLM démarre quand la température dépasse la valeur con valeur de consigne pièce + rafraîchis. pièces au-des. temp..
rafraîchissement FLM s'arrête quand la température ambiante descend en sous de valeur de consigne pièce.
Si vous disposez de plusieurs systèmes FLM, vous pouvez dé nir ces pour chacun d'entre eux.
Dé nir la production d'eau chaude
APERÇU
Sous-menus
Ce menu s'af che uniquement chauffe-eau est branché à la à chaleur.
Ce menu est également dé ni le système de menus limités pompe à chaleur esclave.
Le menu EAU CHAU comprend plusieurs sous-menus. Vous trouverez les informations d'état pour le menu correspondant à droite des menus.
mode de cont Réglage du confort en eau chaude. L'informatio af che le mode sélectionné, « économique », « normal » ou
programmation Programmation du confort en eau chaude. L'informa d'état « réglage » s'af che si vous avez réglé la programmation qu'elle n'est pas actuellement active, « réglage vacances » s'af le réglage Vacances est actif au même moment que la progran (lorsque la fonction Vacances est prioritaire), « actif » s'af che partie de la programmation est active, sinon « arrêt » s'af che.
avancé Réglage de l'augmentation périodique de la température d'au chaude.
LUXE TEMPORAIRE
Plage de réglage : 3, 6 et 1 et mode « arrêt » et « aug.
Valeur par défaut : « arrêt »

ATTENTION!
Si le mode Confort « luxe » est sélectionné dans le menu 2. ne pourrez pas procéder à une nouvelle augmentation.
La fonction est immédiatement activée lorsqu'une période de temps est tionnée et con rmée à l'aide du bouton OK. Le temps restant pour le sélectionné s'af che sur la droite.
Lorsque le temps est écoulé, F1145 retourne au mode dé ni dans le Sélectionnez « arrêt » pour désactiver luxe t
MODE DE CONFORT
Plage de réglage : économique, mal, luxe
Valeur par défaut : normal
économique : ce mode produit moins d'eau chaude que les autres mo il est toutefois plus économique. Ce mode peut être utilisé dans les bitations où les besoins en eau chaude sont faibles.
normal : le mode Normal fournit une plus grande quantité d'eau chaud nvient à la plupart des habitations.
luxe : le mode Luxe procure la quantité maximale d'eau chaude possik ce mode, l'appoint électrique peut être partiellement utilisé pour produire l'eau chaude, ce qui augmente les coûts de fonctionnement.
PROGRAMMATION
Les différents conforts d'eau chaude de la pompe à chaleur peuvent être més ici jusqu'à deux périodes diffé chaque jour.
La programmation est activée/désacti en cochant/décochant « activé ». raires dé nis ne sont pas affectés la désactivation.
Programmation : permet de sélection la programmation à modi er.
Jour : permet de sélectionner le ou les jours de la semaine concerné programmation. Pour annuler la programmation d'un jour en particulier, l'I pour ce jour doit être réinitialisée en réglant l'heure de démarrage à de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours d seront dé nis en fonction de cette ligne.
Période de temps : permet de sélectionner l'heure de démarrage et d la programmation d'un jour en particulier.
Réglage : permet de régler le confort d'eau chaude à appliquer pendar grammation.
Con it : en cas de con it entre deux réglages, un point d'exclamation s'af che.

ASTUCE
Si vous souhaitez régler une programmation similaire chaque jour la semaine, commencez par cocher « tous » puis modi ez les souhaités.

ASTUCE
Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette se prolonge après minuit. La programmation s'arrête alors le jour vant à l'heure d'arrêt dé nie.
La programmation démarre toujours à la date à laquelle l'heure démarrage est réglée.

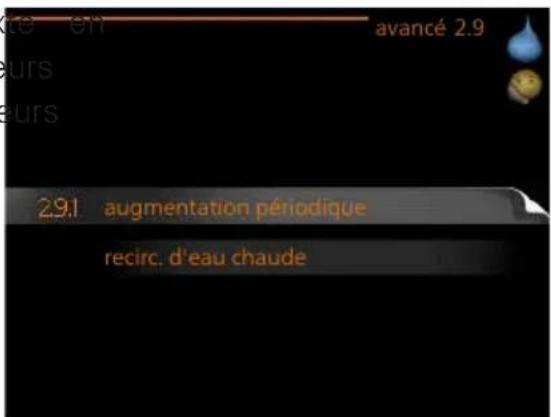

Menu 2.9
AVANCÉ
Le menu avan comporte du tex orange et est destiné aux utilisate avancés. Ce menu comprend plusieurs sous-menus.


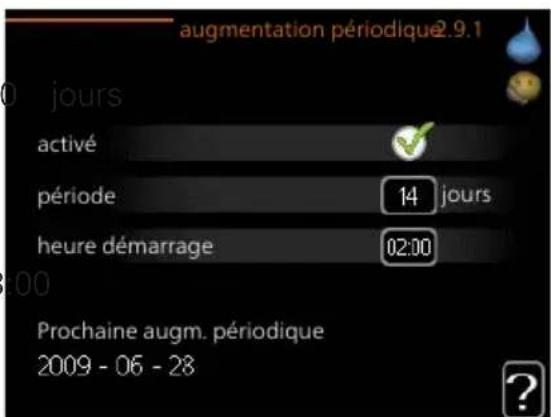

AUGMENTATION PÉRIODIQUE
période
Plage de réglage : de 1 à 90
Valeur par défaut : 14 jours
heure démarrage
Plage de réglage : 00:00 - 23
Valeur par défaut : 00:00
Les délais entre les augmentations peuvent être sélectionnés ici. Les p peuvent varier entre 1 et 90 jours. Le réglage d'usine est de 14 jou ou décochez « activé » pour démarrer ou arrêter la fonction.
Menu 2.9.2

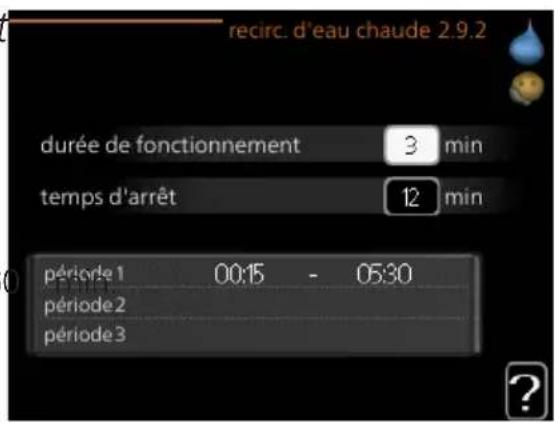

RECIRC. D'EAU CHAUDE (ACCESSOIRE NÉCESSAIRE)
durée de fonctionnement
Plage de réglage : 1-60 min
Valeur par défaut : 60 min.
temps d'arrêt
Plage de réglage : de 0 à 60
Valeur par défaut : 0 min.
« durée de fonctionnement » permet de déterminer la durée d'exécutio pompe de bouclage d'eau chaude.
« temps d'arrêt » permet de déterminer la durée d'inactivité de la pc bouclage d'eau chaude entre deux exécutions.
Obtenir des informations
APERÇU
Sous-menus
Pour le menu INI il existe sieurs sous-menus. Aucun réglage ne peut être effectué dans ce nus, ils af chent uniquement d'formations. Vous trouverez les mations d'état pour le menu de pondant à droite des menus.
Ce menu est également dé ni le système de menus limités pompe à chaleur esclave.
infos compresseu indique les durées de fonctionnement, le nom de démarrage etc. du compresseur dans la pompe à chaleur.
infos chaleur sup af che les informations relatives aux durées fonctionnement des appoints, etc.
journal des alarm affiche la dernière alarme ainsi que les info concernant la pompe à chaleur lorsque l'alarme s'est déclenchée.
journal temp. la température intérieure moyenne par semaine cours de l'année passée.

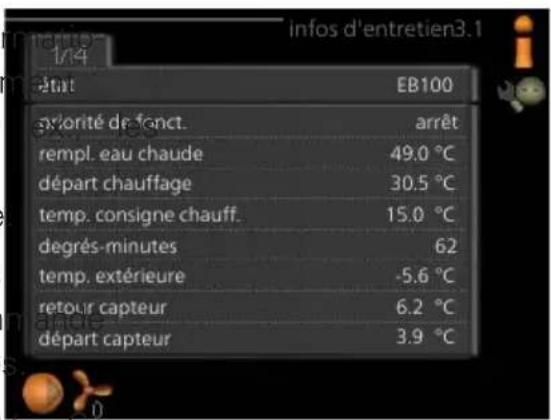

INFOS D'ENTRETIEN
Vous trouverez ici toutes les info ns concernant l'état de fonctionner réel de la pompe à chaleur (par températures réelles, etc.). Aucune modi cation ne peut être apportée Ces informations couvrent plusieurs pages. Tournez le bouton de com pour parcourir les différentes page
code QR indique un numéro de série, le nom du produit et des dor nctionnement limitées.
| Symboles utilisés dans ce menu : | |||
![]() | ![]() | ChauffageCompresseur | |
![]() | ![]() | Eau chaudeSupplément | |
![]() | ![]() | Circulateur chauffage (orange)Circula | |
![]() | ![]() | PiscineRafraîchissement | |
![]() | ![]() | Accessoire solaireVentilation | |

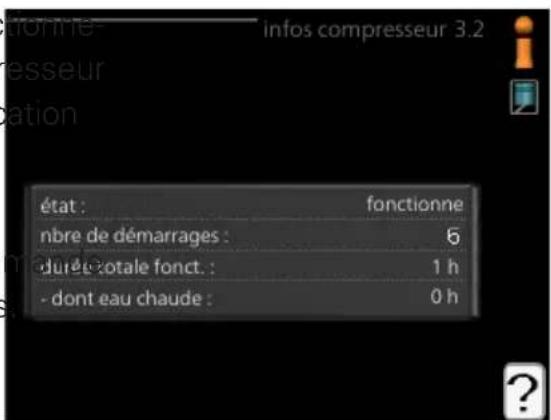

INFOS COMPRESSEUR
Les informations sur l'état de fond ment et les statistiques du compr sont disponibles ici. Aucune modifi ne peut être apportée.
Ces informations couvrent plusieurs pages. Tournez le bouton de com pour parcourir les différentes pages


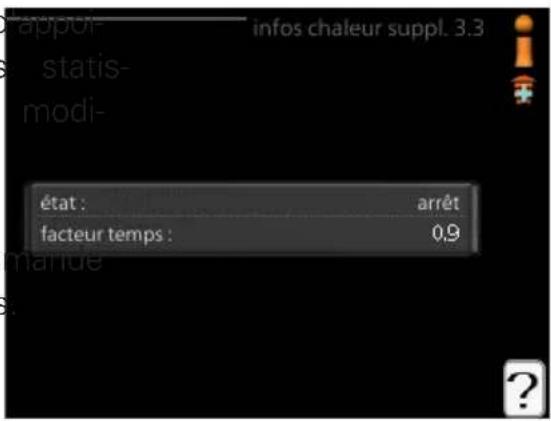

Les informations sur les réglages d nt, l'état de fonctionnement et les tiques sont disponibles ici. Aucune cation ne peut être apportée.
Ces informations couvrent plusieurs pages. Tournez le bouton de com pour parcourir les différentes pages
Pour faciliter la détection des défances, l'état de fonctionnement de mpe lors des alertes d'alarme est stré ici. Vous pouvez consulter les mations des 10 dernières alarmes nchées.
Pour visualiser l'état de fonctionner du système en cas d'alarme, séle nez l'alarme et appuyez sur le bo OK.


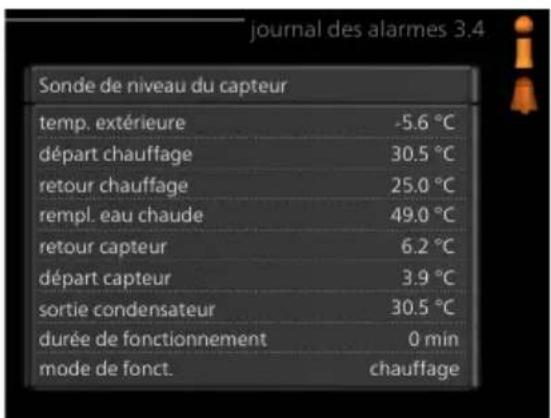

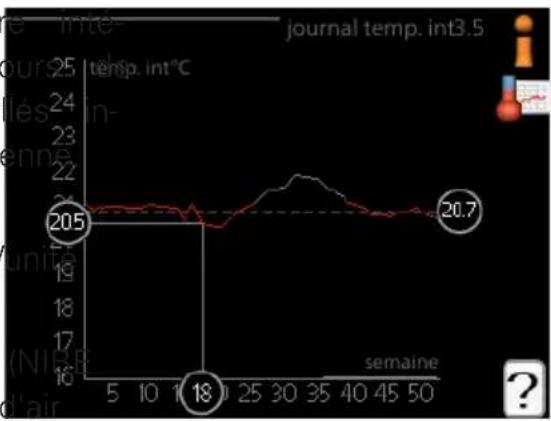

JOURNAL TEMP. INT
Vous pouvez voir ici la température rieure moyenne par semaine au co l'année passée. La ligne en pointi dique la température annuelle moy
La température extérieure moyenne s'af che uniquement si une sonde/d'ambiance est installée.
Sinon, si un module d'air extrait FLM) est installé, la température extrait s'af che.

line
| semaine | temp. int°C | | ------- | ----------- | | 5 | 20.7 | | 18 | 20.7 |Pour relever une température moyenne
- Tournez le bouton de commande de manière à ce que l'anneau su avec le numéro de la semaine soit sélectionné.
- Appuyez sur le bouton OK.
- Suivez la ligne grise jusqu'au graphique et vers la gauche pour relémpérature intérieure moyenne de la semaine sélectionnée.
- Vous pouvez maintenant sélectionner les relevés de différentes semai en tournant le bouton de commande vers la droite ou la gauche vant la température moyenne.
- Appuyez sur le bouton OK ou Retour pour quitter le mode Lecture
Régler la pompe à chaleur
APERÇU
Sous-menus

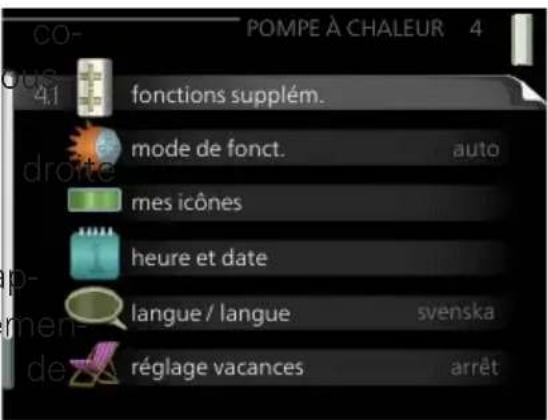

Le menu POMPE À CHA
mprend plusieurs sous-menus. V trouverez les informations d'état pour le menu correspondant à des menus.
fonctions supplém Réglages s'a
pliquant à toute fonction supplé taire installée dans le système chauffage.


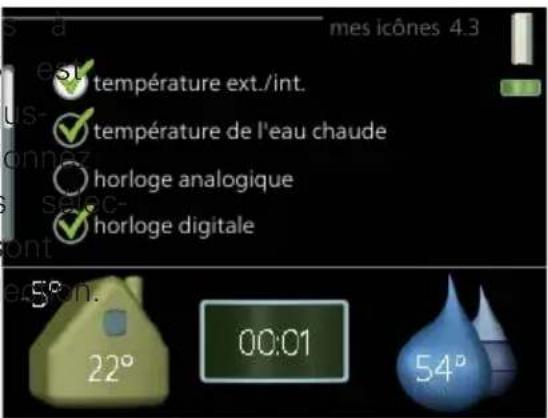

mes icône Réglages concernant les icônes de l'interface utilisate la pompe à chaleur devant s'af cher lorsque la porte est fermé
heure et da Réglage de l'heure et de la date actuelles.
langue Sélectionnez ici la langue d'affichage. L'information d'état in la langue sélectionnée.

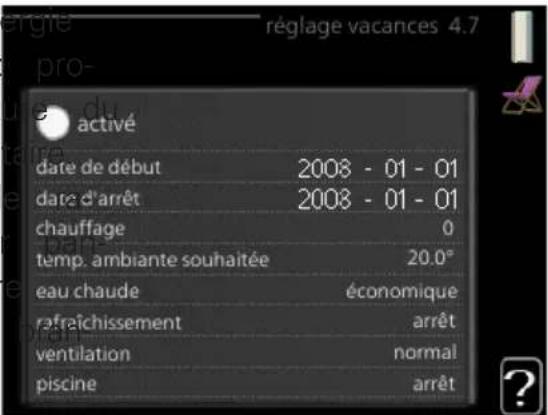

réglage vacance Programmation du chauffage, de l'eau chaude et la ventilation (vacances). L'information d'état « réglage » s'affiche réglez un programme particulier pour vos vacances, mais il n'est actif sur le moment, « actif » s'af che si une partie du proactive, sinon l'information « arrêt » s'af che.
avancé Réglage du mode de fonctionnement de la pompe à ch

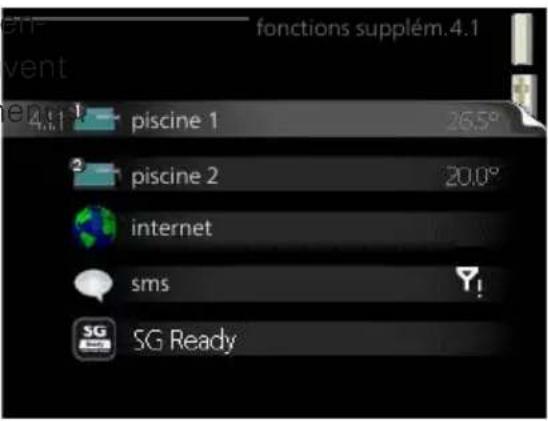

Menu 4.1
FONCTIONS SUPPLÉM.
Les réglages de fonctions supplémentaires installées sur F1145 ne peu être effectués à partir des sous-m


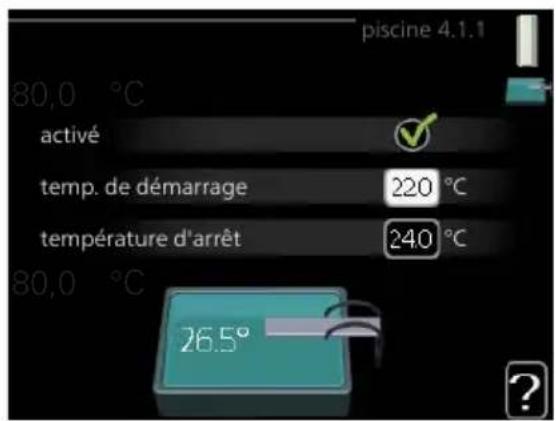

PISCINE 1 - PISCINE 2 (ACCESSOIRE NÉCESSAIRE)
temp. de démarrage
Plage de réglage : de 5,0 à
Valeur par défaut : 22,0 °C
température d'arrêt
Plage de réglage : de 5,0 à
Valeur par défaut : 24,0 °C
Lorsque la température de la piscine est inférieure à la température de dé nie, et que vous n'avez plus besoin d'eau chaude ou de chauffage commence à chauffer la piscine.
Décochez « activé » pour désactiver le système de chauffage de la p

ATTENTION!
La température de démarrage ne peut pas être réglée à une v excédant la température d'arrêt.

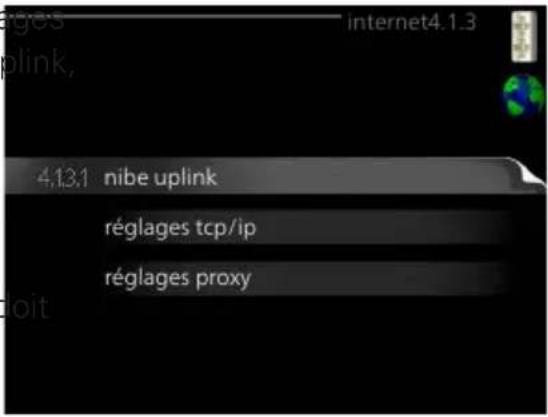

Menu 4.1.3
INTERNET
Vous pouvez ici effectuer les réglage pour connecter F1145 via NIBE Up qui utilise Internet.
REMARQUE!
Pour que ces fonctions marchent, le câble réseau être connecté.

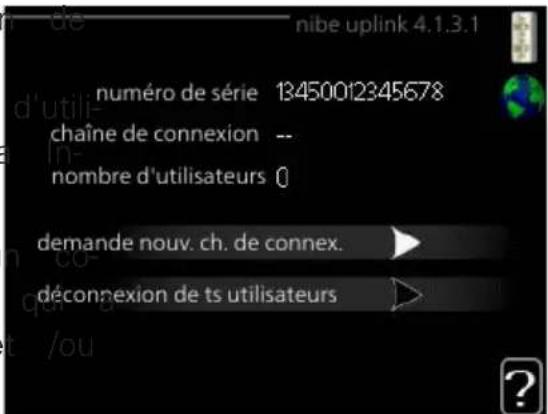

NIBE UPLINK
Vous pouvez ici gérer la connexion l'installation à NIBE Uplink (nibeuplink.com) et voir le nombre sateurs connectés à l'installation via ternet.
Un utilisateur connecté dispose d'û mpte utilisateur dans NIBE Uplink, reçu l'autorisation de commander e contrôler votre installation.
Pour connecter un compte utilisateur sur NIBE Uplink à votre installation devez demander un code d'accès unique.
- Sélectionnez « demande nouv. ch. de connex. » et appuyez sur le OK.
- L'installation communique désormais avec NIBE Uplink pour créer un d'accès.
- Lorsqu'un accès a été reçu, il s'affiche dans le menu à «chaîne de et est valable pour 60 minutes.
Déconnecter tous les utilisateurs
- Sélectionnez « déconnexion de ts utilisateurs » et appuyez sur le OK.
- L'installation communique avec NIBE Uplink pour déconnecter tous les lisateurs connectés via Internet.

REMARQUE!
Une fois les utilisateurs déconnectés, aucun d'entre eux ne peut ntrôler ni commander votre installation via NIBE Uplink sans dem une nouvelle chaîne de connexion.
Menu 4.1.3.8

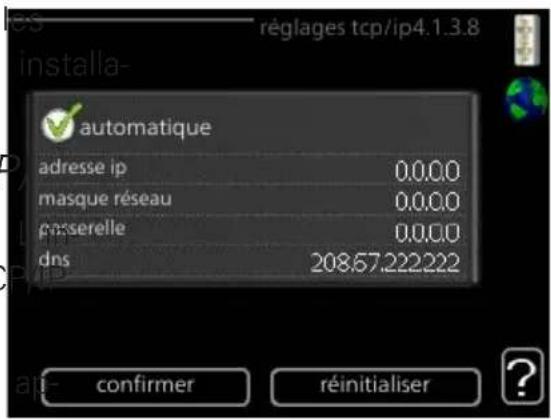

RÉGLAGES TCP/IP
Vous pouvez maintenant effectuer réglages TCP/IP à partir de votre tion.
Réglage automatique (DHCP)
-
Cochez la case «automatique». stallation reçoit les réglages TC en utilisant le DHCP.
-
Sélectionnez « con rmer » et puyez sur le bouton OK.
- Décochez «automatique», vous avez désormais accès à plusieurs optie de réglage.
- Sélectionnez « adresse ip » et appuyez sur le bouton OK.
- Saisissez les détails corrects via le clavier virtuel.
- Sélectionnez « OK » et appuyez sur le bouton OK.
- Répétez les opération 1 à 3 pour «masque réseau», «passerelle» e
- Sélectionnez « con rmer » et appuyez sur le bouton OK.

ATTENTION!
L'installation ne peut pas se connecter à Internet sans les régla TCP/IP corrects. Si vous n'êtes pas sûrs des réglages valables, le mode automatique ou contactez votre administrateur réseau (ou équivalent) pour obtenir plus d'informations.

ASTUCE
Tous les réglages effectués depuis l'ouverture du menu peuvent réinitialisés en marquant «réinitialiser» et en appuyant sur le bout OK.
Menu 4.1.3.9

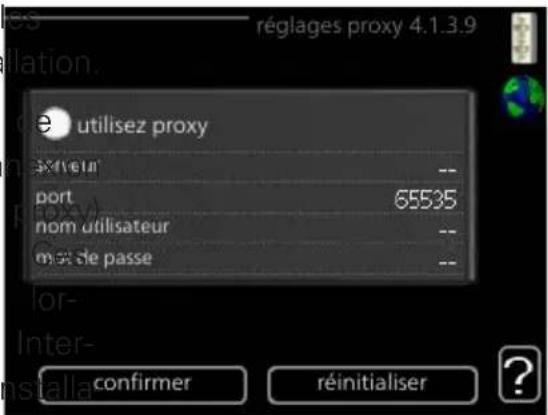

RÉGLAGES PROXY
Vous pouvez maintenant effectuer réglages du proxy pour votre insta Les réglages de proxy permettent fournir des informations sur la con à un serveur intermédiaire (serveur situé entre l'installation et Internet. réglages sont principalement utilisés sque l'installation est connectée à net via un réseau d'entreprise. L'ition prend en charge l'authenti cati par proxy de type HTTP Basic et HTTP de type Digest.
Réglage
- Cochez la case «utilisez proxy» si vous ne souhaitez pas utiliser d
- Sélectionnez « serveur » et appuyez sur le bouton OK.
- Saisissez les détails corrects via le clavier virtuel.
- Sélectionnez « OK » et appuyez sur le bouton OK.
- Répétez les opération 1 à 3 pour «port», «nom utilisateur» et «mo sse».
- Sélectionnez « con rmer » et appuyez sur le bouton OK.

ASTUCE
Tous les réglages effectués depuis l'ouverture du menu peuvent réinitialisés en marquant «réinitialiser» et en appuyant sur le bout OK.
Menu 4.1.4

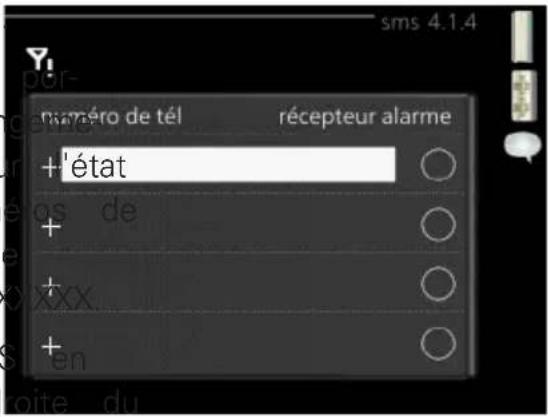

SMS (UN ACCESSOIRE EST REQUIS)
Paramétrez ici l'accessoire SMS 40 Ajoutez les numéros de téléphone table pouvant avoir accès aux char nts et recevoir des informations su de la pompe à chaleur. Les num téléphone portable doivent inclure le code pays, par exemple, +33 XXX Si vous souhaitez recevoir un SMS cas d'alarme, cochez la case à d numéro de téléphone.
REMARQUE!
Les numéros de téléphone fournis doivent avoir une fonction de tion des SMS.
Me- nu 4.1.5

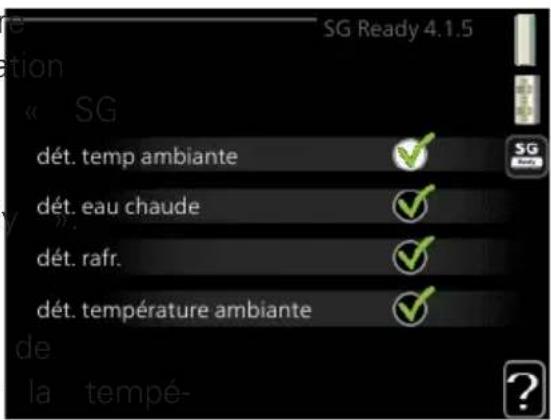

SG READY
Cette fonction peut uniquement être utilisée dans les réseaux d'alimenta qui prennent en charge la norme Ready »
Réglez ici la fonction « SG Read dét. temp ambiante
Ici, vous déterminez si l'activation « SG Ready » a un impact sur rature ambiante.
Lorsque « SG Ready » est en mode surrégime, le décalage parallèle pérature intérieure augmente de « +2 ». Si une sonde d'ambiance est et activée, la température ambiante souhaitée augmente de 2 °C.
dét. eau chaude
Ici, vous dé nissez si l'activation de « SG Ready » a un impact sur de l'eau chaude.
Quand « SG Ready » est en mode économique, la température d'arrêchaude est réglée au plus haut palier possible uniquement au niveau cennement du compresseur (appoint électrique immergé non autorisé).
Quand la « SG Ready » est en mode surrégime, l'eau chaude est n « luxe » (appoint électrique immergé autorisé).
dét. rafr. (accessoire nécessaire)
Ici, vous dé nissez si l'activation de « SG Ready » a un impact sur ambiante lors du rafraîchissement.
Quand la « SG Ready » est en mode économique et rafraîchissement, rature intérieure n'est pas affectée.
Lorsque « SG Ready » est en mode surrégime et que le mode rafre est activé, le décalage parallèle de la température intérieure baisse de une sonde d'ambiance est installée et activée, la température ambiante s baisse de 1 °C.
dét. température ambiante (accessoire nécessaire)
Ici, vous déterminez si l'activation de « SG Ready » a un impact sur de la piscine.
Lorsque « SG Ready » est en mode économique, la température sous la piscine (température de départ/d'arrêt) augmente de 1 °C.
Lorsque « SG Ready » est en mode surrégime, la température souhai la piscine (température de départ/d'arrêt) augmente de 2 °C.

REMARQUE!
Cette fonction doit être connectée et activée dans votre F1145.

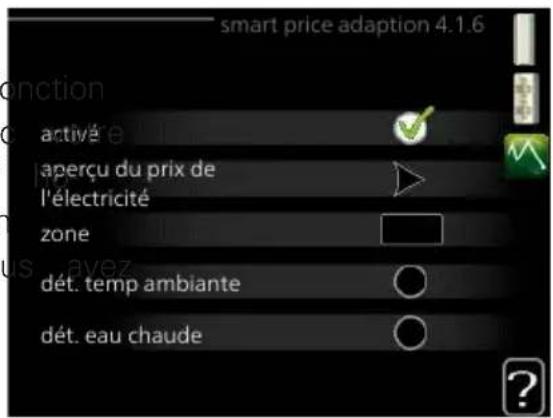

SMART PRICE ADAPTION™
activé
Vous ne pouvez utiliser cette fo que si vous avez convenu avec fournisseur d'électricité d'un tarif raire compatible avec la fonction Smart price adaption™ et si vou un compte NIBE Uplink activé.
Vous indiquez ici à quel endroit (dans quelle zone) la pompe à chale mise en place.
Contactez votre fournisseur d'électricité pour connaître les chiffres de z à entrer.
dét. temp ambiante
Plage de réglage : 1 - 10
Réglage d'usine : 5
dét. eau chaude
Plage de réglage : 1 - 4
Réglage d'usine : 2
dét. température ambiante
Plage de réglage : 1 - 10
Réglage d'usine : 2
dét. rafr.
Plage de réglage : 1 - 10
Réglage d'usine : 3

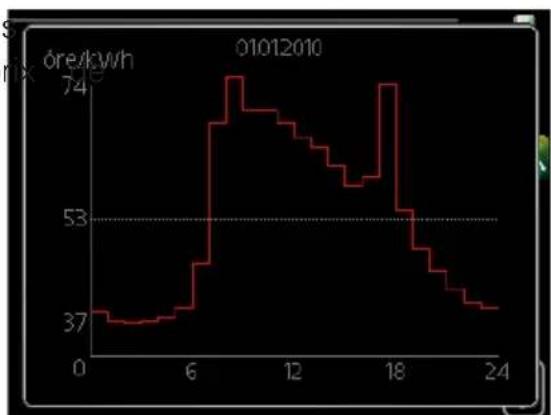

aperçu du prix de l'électricité
Permet d'obtenir des informations concernant les fluctuations du pr l'électricité jusqu'à trois jours.

line
| Time | Power (kWh) | |------|-------------| | 0 | 37 | | 6 | 53 | | 12 | 53 | | 18 | 53 | | 24 | 53 |Dans le menu Smart price adaption™, vous indiquez où se trouve la chaleur et le rôle que doit jouer le prix de l'électricité. Plus la valeur plus l'impact du tarif de l'électricité est important et plus les économie importantes. Le risque que le confort soit affecté est aussi plus élevé.
La fonction Smart price adaption™Smart price adaption™ permet d'adapte consommation de la pompe sur 24 heures en fonction des intervalles disposant des tarifs les plus bas en électricité, ce qui permet des éc dans le cas de contrats en électricité basés sur des tarifs horaires. La est basée sur un taux horaire pour les 24 prochaines heures, qui est via NIBE Uplink. Par conséquent, une connexion Internet et un compte Uplink sont obligatoires.
Désélectionnez « activé » pour désactiver Smart price adaption™.
Menu 4.1.7

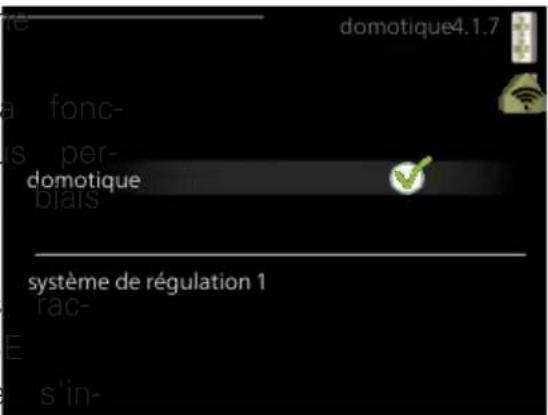

DOMOTIQUE (ACCESSOIRE NÉCESSAIRE)
Lorsque vous disposez d'un système domotique capable de communiquer avec NIBE Uplink, l'activation de la tion domotique dans ce menu vou met de contrôler la F1145 par le d'une application.
Lorsque vous permettez aux unités raccordées de communiquer avec NIBE Uplink, votre système de chauffage s'intègre naturellement à votredomotique et vous permet d'optimiser le fonctionnement.
ATTENTION!
La fonction domotique requiert NIBE Uplink.
Menu 4.1.8
* Sélectionnez la méthode de contrôle » « dans les paramètres pour ouvrir ce menu.
** Sélectionnez « Zone » sous déf. tarif pour ouvrir ce menu.

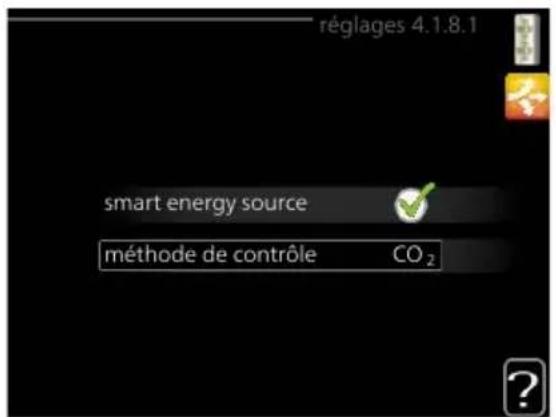

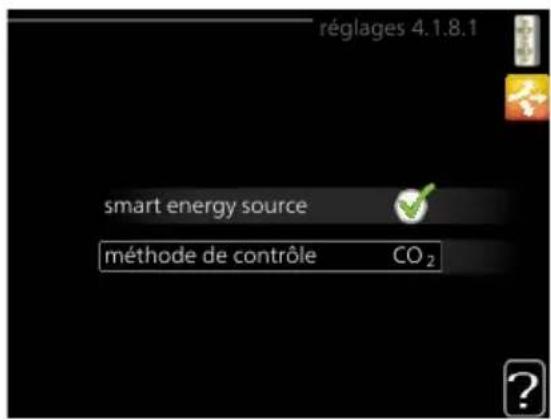

Menu 4.1.8.1
RÉGLAGES
smart energy source™ Plage de réglage : Arrêt/Marche Réglage d'usine : Arrêt méthode de contrôle Plage de réglage : P _2 rix/CO Réglage d'usine : Prix


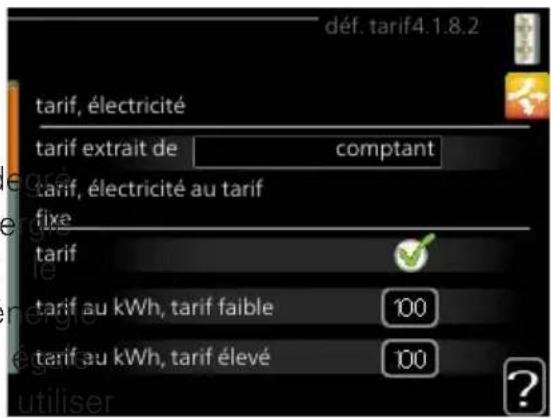

DÉF. TARIF


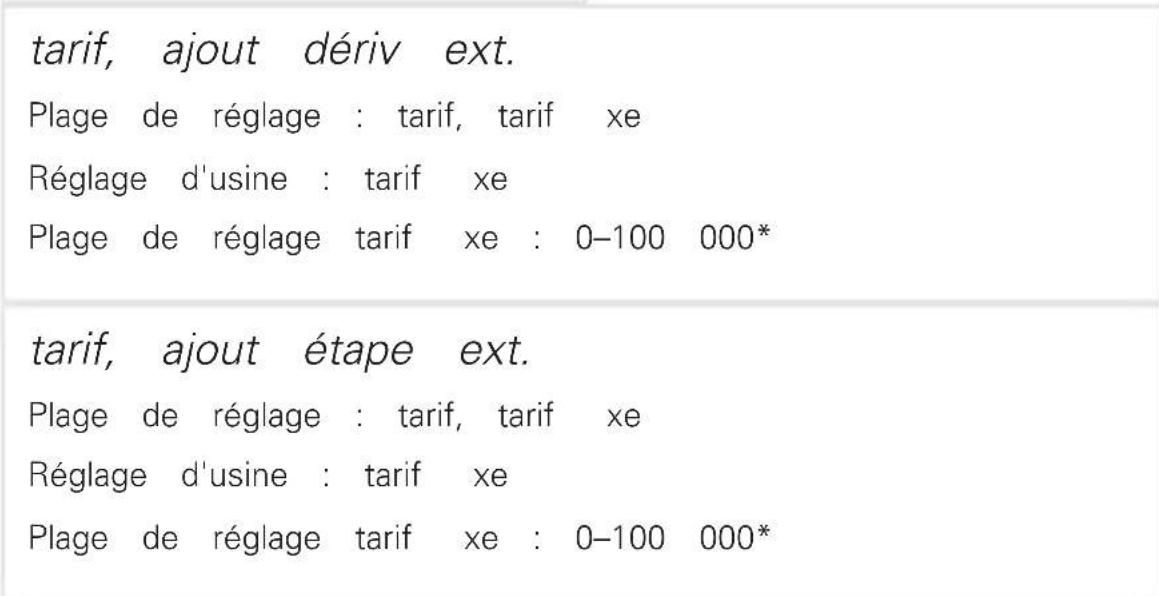

tarif, électricité Plage de réglage : comptant, tarif rif xe Réglage d'usine : tarif xe Plage de réglage tarif xe : 0-100 000*
Vous pouvez indiquer si le système doit procéder au contrôle en fonct au comptant, du tarif réglementé ou d'un tarif xe. Le réglage est ef chaque source d'énergie. Vous ne pouvez utiliser le tarif au comptant d'avez convenu d'un tarif horaire avec votre fournisseur d'électricité.
*La devise dépend du pays sélectionné.

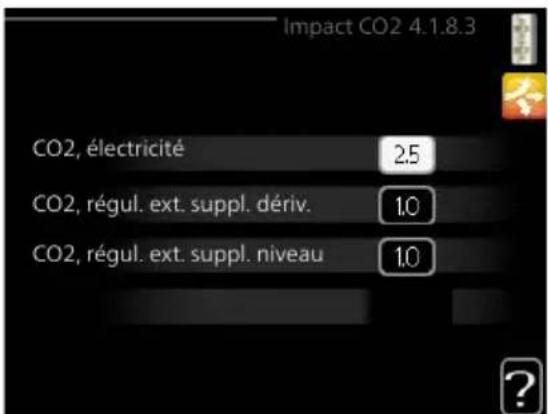

IMPACT CO2
CO2, électricité
Plage de réglage : 0–5
Valeur par défaut : 2,5
CO2, régul. ext. suppl. dériv.
Plage de réglage : 0–5
Valeur par défaut : 1
CO2, régul. ext. suppl. niveau
Plage de réglage : 0–5
Valeur par défaut : 1
Vous pouvez dé nir ici l'empreinte carbone de chaque source d'énergie. L'empreinte carbone est propre à chaque source d'énergie. Par exemple, l'énergie produite par les cellules photovoltaïques et les éoliennes peut nsidérée comme neutre en termes d'émission de dioxyde de carbone. I donc un faible impact. C'énergie issue de carburants fossiles peut être nsidérée comme ayant une empreinte carbone supérieur. Elle a donc un CO₂ plus élevé.
Menu 4.1.8.4

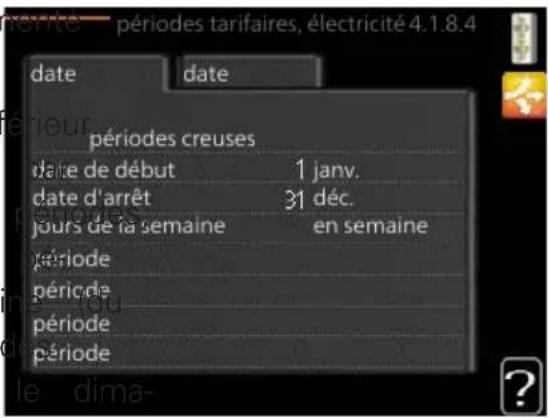

PÉRIODES TARIFAIRES, ÉLECTRICITÉ
Vous pouvez utiliser le tarif réglen pour l'appoint électrique.
Dé nissez les périodes de tarif inf Vous pouvez dé nir deux périodes an. Au sein de chacune de ces vous pouvez dé nir jusqu'à quatre riodes pour les jours de la semai lundi au vendredi) ou quatre périoc pour les week-ends (le samedi et nche).
PÉRIODES TARIFAIRES, TARIF FIXE
Vous pouvez utiliser le tarif réglement pour un coût d'électricité xe.
Dé nissez les périodes de tarif inf Vous pouvez dé nir deux périodes an. Au sein de chacune de ces vous pouvez dé nir jusqu'à quatre riodes pour les jours de la semai lundi au vendredi) ou quatre périoc pour les week-ends (le samedi et nche).


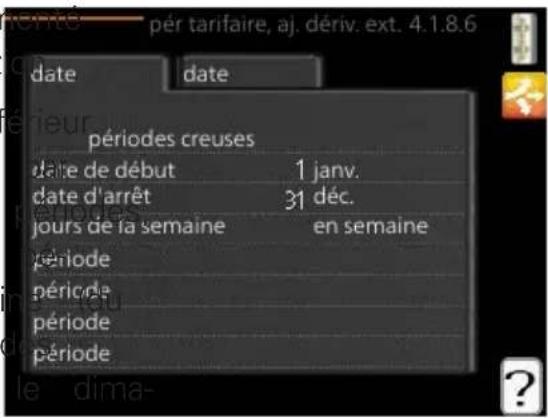

PÉR TARIFAIRE, AJ. DÉRIV. EXT.
Vous pouvez utiliser le tarif réglement pour l'appoint électrique par dérivat. Dé nissez les périodes de tarif infé. Vous pouvez dé nir deux périodes an. Au sein de chacune de ces vous pouvez dé nir jusqu'à quatre riodes pour les jours de la semaine (lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et nche).


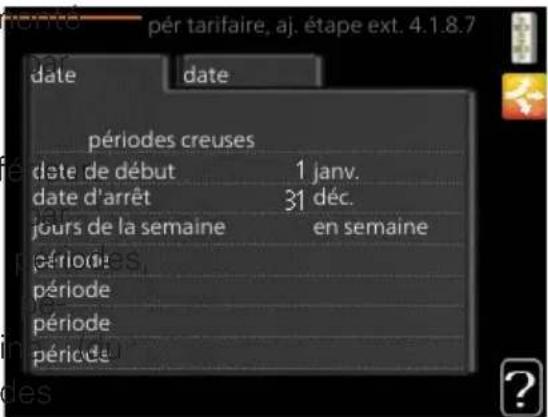

PÉR TARIFAIRE, AJ. ÉTAPE EXT.
Vous pouvez utiliser le tarif réglen pour l'appoint électrique commandé incrémentation.
Dé nissez les périodes de tarif inf Vous pouvez dé nir deux périodes an. Au sein de chacune de ces vous pouvez dé nir jusqu'à quatre riodes pour les jours de la semaine lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et nche).
MODE DE FONCT.
mode de fonct.
Plage de réglage : auto, manue sup. uniq.
Valeur par défaut : auto
fonctions
Plage de réglage : compresseur supplément, chauffage, rafraîch.
Modi ez le mode de fonctionnement en sélectionnant le mode souhaité appuyant sur le bouton OK. Lorsqu'un mode de fonctionnement est séle il indique les éléments de la pompe à chaleur qui sont autorisés (bar autorisé) et les alternatives sélectionnables à droite. Pour sélectionner de tions sélectionnables autorisées ou non, sélectionnez la fonction à l'aide bouton de commande et appuyez sur le bouton OK.
Mode de fonctionnement auto
Dans ce mode de fonctionnement la pompe à chaleur choisit automatique les fonctions autorisées.
Mode de fonctionnement manuel
Dans ce mode de fonctionnement, vous pouvez décider quelles fonctions autorisées. Vous ne pouvez pas désélectionner « compresseur » en mo nuel.
Mode de fonctionnement chal. sup. uniq.
Dans ce mode de fonctionnement, le compresseur est désactivé et seul est utilisé.

ATTENTION!
En sélectionnant le mode « chal. sup. uniq. » le compresseur désélectionné et les coûts de fonctionnement sont plus importants:
Fonctions
« compresseur » est l'unité qui permet de produire du chauffage et chaude pour l'habitation. Si « compresseur » est désactivé en mode au
un symbole apparaît dans le menu principal. En mode manuel, vous ne pas désélectionner « compresseur ».
« supplément » est l'unité qui aide le compresseur à chauffer l'habitat l'eau lorsque ce dernier est incapable de répondre seul à la demande.
« chauffage » signi e que l'habitation est chauffée. Vous pouvez désèle la fonction lorsque que souhaitez couper le système de chauffage.
« rafraîch. » signi e que l'habitation est rafraîchie lorsqu'il fait chaud d Vous pouvez désélectionner cette fonction lorsque que souhaitez couper tème de rafraîchissement. Cette alternative nécessite l'installation de l'accès de rafraîchissement.

ATTENTION!
Si vous désélectionnez « supplément », cela peut vouloir dire qu'habitation n'a pas été suf samment chauffée.
Menu 4.3
MES ICÔNES
Vous pouvez sélectionner les icône af cher lorsque la porte du F1145 fermée. Vous pouvez sélectionner qu'à 3 icônes. Si vous en sélecti plus de trois, les premières icônes tionnées disparaîtront. Les icônes s affichées d'après leur ordre de sél
HEURE ET DATE
Ici, vous pouvez dé nir l'heure, la le mode d'af chage et le fuseau
ASTUCE
L'heure et la date sont ré automatiquement si la pomp à chaleur est raccordée à Uplink. Pour obtenir l'heure correcte, dé nissez le fuseau horaire.
LANGUE
Sélectionnez la langue dans laquelle souhaitez que les informations soie af chées.
Pour réduire la consommation d'élé pendant les vacances, vous pouvez grammer la baisse de la températ chauffage et de l'eau chaude sani. Le rafraîchissement, la ventilation, la fraîchissement de la piscine et pa neau solaire peuvent également être programmés si ces fonctions sont chées.
La programmation Vacances débute à 00:00 à la date de démarrage et à 23:59 à la date d'arrêt.

ASTUCE
Con gurez le réglage Vacances de sorte qu'il s'arrête environ un avant votre retour. Ainsi, la température ambiante et l'eau chaudé ront suf samment de temps pour retrouver leurs niveaux habituels

ASTUCE
Effectuez le réglage Vacances à l'avance et activez-le juste avant départ a n de béné cier d'un confort optimal.
Menu 4.9
AVANCÉ
Le menu avan comporte du tex orange et est destiné aux utilisate avancés. Ce menu comprend plusieurs sous-menus.


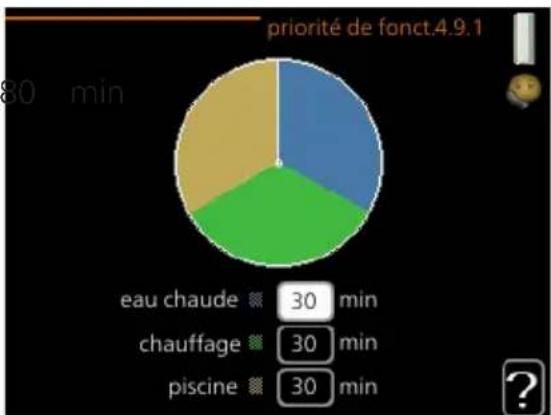

PRIORITÉ DE FONCT.
priorité de fonct.
Plage de réglage : de 0 à 1 Valeur par défaut : 30 min.

pie
| Activity | Time (min) | | ------------ | ---------- | | eau chaude | 30 | | chauffage | 30 | | piscine | 30 |Choisissez ici la durée de fonctionnement de la pompe à chaleur pour critère si plusieurs d'entre eux sont applicables simultanément. S'il n'y seul critère, la pompe à chaleur fonctionne selon ce critère uniquement L'indicateur montre à quel endroit se situe la pompe à chaleur dans
Si le réglage 0 minute est sélectionné, cela signi e que ce critère n'e prioritaire mais qu'il ne sera activé qu'en l'absence d'autres critères.
Menu 4.9.2
RÉGLAGE DU MODE AUTO
démarrer le rafraîchissement (accessoire nécessaire)
Plage de réglage : -20 - 40
Réglage d'usine : 25
arrêter le chauffage
Plage de réglage : -20 - 40
Valeurs par défaut : 17
arrêter chauffage add.
Plage de réglage : -25 - 40 °C
Réglage d'usine : 5
temps de ltrage
Plage de réglage : de 0 à 48 h
Valeur par défaut : 24 h
Sélectionnez les températures extérieures moyennes dans ce menu.

ATTENTION!
La température réglée dans « arrêter chauffage add. » ne peut supérieure à la température réglée dans « arrêter le chauffage :
temps de ltrage: Vous pouvez également régler la durée (temps de pendant laquelle la température moyenne est calculée. Si vous sélectionn la température extérieure actuelle est prise en compte.

ATTENTION!
Dans les systèmes où le chauffage et le rafraîchissement partage les mêmes tuyaux, « arrêter le chauffage » ne peut pas être delà de « démarrer le rafraîchissement » s'il n'existe pas de s rafraîchissement/chauffage.
Menu 4.9.3
RÉGLAGE MINUTES DEGRÉS
valeur actuelle
Plage de réglage : -3000 - 3000
démarrer le compresseur
Plage de réglage : -1000 - -3
Valeur par défaut : -60
dém. source chaleur sup
Plage de réglage : 100 - 100
Réglage d'usine : 400
dém. entre étages appoints
Plage de réglage : 0 - 1000
Réglage d'usine : 100

ATTENTION!
Une valeur supérieure pour « démarrer le compresseur » entraîne démarrages plus fréquents du compresseur, ce qui accroît son u: Une valeur trop faible peut entraîner des températures intérieures égales.
Menu 4.9.4
RÉGLAGE D'USINE UTILISATEUR
Tous les réglages par défaut auxq peut accéder l'utilisateur (y compris menus avancés) peuvent être réinitia ici.
ATTENTION!
Après le réglage d'usine, tous les réglages personnels, tels que les courbes de chauffage, doivent être réinitialisés.
PROG. DU VERROUILLAGE
Il est possible de programmer id deux périodes différentes pour le rouillage du compresseur.
Lorsque la programmation est active symbole de verrouillage réel apparaît le menu principal de la pompe à
Programmation : permet de sélection ici la période à modi er.
Activé : permet d'activer ici la protion pour la période sélectionnée.
horaires dé nis ne sont pas affectés lors de la désactivation.
Période de temps : permet de sélectionner l'heure de démarrage et d la programmation d'un jour en particulier.
Verrouillage : permet de sélectionner ici le verrouillage souhaité.
Con it : en cas de con it entre deux réglages, un point d'exclamation s'af che.

Verrouillage du compresseur.

Verrouillage de l'appoint électrique

ASTUCE
Si vous souhaitez régler une programmation similaire chaque jour la semaine, commencez par cocher « tous » puis modi ez les souhaités.

ASTUCE
Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette se prolonge après minuit. La programmation s'arrête alors le jour vant à l'heure d'arrêt dé nie.
La programmation démarre toujours à la date à laquelle l'heure démarrage est réglée.

ATTENTION!
Le verrouillage à long terme peut diminuer le confort et les éc de fonctionnement.
4 Problèmes d'inconfort
Dans la plupart des cas, la pompe à chaleur relève les interfé opérationnelles et les signale par des alarmes. Les instructions à s'affichent alors à l'écran. Voir page 77 pour de plus amples in concernant la gestion des alarmes. Si le dysfonctionnement ne s pas à l'écran, ou si l'écran n'est pas allumé, vous pouvez utilise de dépannage suivant.
Gestion des alarmes
Une alarme se déclenche en dysfonctionnement. Elle est signa par un voyant d'état passant d'continu au rouge continu. Une nette d'alarme s'af che également dans la fenêtre d'information.
ALARME
que la pompe à chaleur est incapable de régler. En tournant le de commande et en appuyant sur OK vous pouvez af cher à type d'alarme et procéder à sa réinitialisation. Vous pouvez égalé choisir de régler la pompe à chaleur sur mode aide.
info/action Vous pouvez voir ici la signi cation de l'alarme et of astuces pour corriger le problème à l'origine de celle-ci.
réinitialisation de l'alarme Dans de nombreux cas, il suffit de sél « réinitialisation de l'alarme » pour que la pompe à chaleur re fonctionnement normal. Si une lumière verte apparaît après avoir tionné « réinitialisation de l'alarme », le problème a été réglé. mière rouge persiste et qu'un menu « Alarme » apparaît à l'é signi e que le problème à l'origine de l'alarme n'est toujours par Si l'alarme disparaît puis revient, contactez votre installateur.
mode aide « mode aide » est un type de mode secours. Il la pompe à chaleur génère de la chaleur et/ou de l'eau chaud un problème. Cela peut signi er que le compresseur de la pom chaleur ne fonctionne pas. Dans ce cas, l'appoint électrique proc la chaleur et/ou de l'eau chaude.

ATTENTION!
Pour sélectionner mode aide, il faut choisir une action d'a dans le menu 5.1.4.

ATTENTION!
Sélectionner « mode aide » ne permet pas de corriger l blème à l'origine de l'alarme. Le voyant d'état continuera à être rouge.
Si l'alarme ne se réinitialise pas, contactez votre installateur pour mesures correctives adaptées.

REMARQUE!
Le numéro de série du produit (14 chiffres) est requis p l'entretien et l'assistance.
Dépannage
Si le dysfonctionnement ne s'af che pas à l'écran, les astuces peuvent être utilisées :
Dans la plupart des cas, F1145 détecte un dysfonctionnement (ufonctionnement peut entraîner des perturbations du niveau de cor et l'indique par le biais d'une alarme et d'instructions sur l'écra
Si le dysfonctionnement ne s'af che pas à l'écran, les astuces peuvent être utilisées :
Opérations de base
Commencez par véri er les éléments suivants :
- Position du commutateur .
- Groupe et principaux fusibles du logement.
• Le disjoncteur différentiel de l'habitation.
- Capteur de courant correctement réglé (si des capteurs d'inter sont installés).
Température basse de l'eau chaude ou pas d'eau cha
• Le robinet mélangeur (si installé) est trop faible.
- Réglez le robinet mélangeur.
• F1145 en mode de fonctionnement incorrect.
- Accédez au menu 4.2. Si le mode « auto » est sélection nnez une valeur supérieure sur « arrêter chauffage add. » c menu 4.9.2.
- Si le mode « manuel » est sélectionné, choisissez « supp
- Importante consommation d'eau chaude.
- Attendez que l'eau ait été chauffée. Vous pouvez activer la permettant d'augmenter temporairement la production d'eau chau (luxe temporaire) dans le menu 2.1.
• Température d'eau chaude insuf sante.
- Accédez au menu 2.2 et sélectionnez un mode de confort
- Priorité de fonctionnement de l'eau chaude trop faible ou abs
- Accédez au menu 4.9.1 et augmentez la durée pendant laq production d'eau chaude doit être prioritaire. Notez que si la de la production d'eau chaude est augmentée, la durée de est réduite, ce qui peut entraîner des températures ambiantes rieures/inégales.
Température ambiante insuf sante
• Thermostats fermés dans plusieurs pièces.
- Réglez les thermostats au maximum dans le plus de pièces. Réglez la température ambiante à partir du menu 1.1 pour d'obstruer les thermostats.
- Loi d'eau inadaptée.
- Accédez au menu 1.1 « température » et augmentez le de la courbe de chauffage. Si la température ambiante est bassé temps froid uniquement, la pente de la courbe dans le mer « courbe de chauffage » doit être remontée.
• F1145 en mode de fonctionnement incorrect.
- Accédez au menu 4.2. Si le mode « auto » est sélection nnez une valeur supérieure sur « arrêter le chauffage » dan 4.9.2. - Si le mode « manuel » est sélectionné, choisissez « chaur cela ne suf t pas, sélectionnez « supplément ».
- Priorité de fonctionnement du mode chauffage trop faible ou
- Accédez au menu 4.9.1 et augmentez la durée pendant laq chauffage doit être prioritaire. Notez que si la durée de cha est augmentée, la durée de production d'eau chaude est réd qui peut entraîner une diminution du volume d'eau chaude.
• Le mode « Vacances » peut être activé à partir du menu
- Accédez au menu 4.7 et sélectionnez « Arrêt ».
- Commutateur externe permettant de modi er le chauffage amb activé.
- Véri ez les commutateurs externes.
• Air dans le système de chauffage.
- Purger le système de chauffage.
• Vannes du système d'émission fermées
- Ouvrez les vannes (contactez votre installateur si vous avez d'aide pour les localiser).
Température ambiante élevée
- Loi d'eau inadaptée.
- Accédez au menu 1.1 (température) et réduisez le décalage courbe de chauffage. Si la température ambiante est élevée mps froid uniquement, la pente de la courbe dans le menu « courbe de chauffage » doit être abaissée.
- Commutateur externe permettant de modi er le chauffage amb activé.
- Véri ez les commutateurs externes.
Température ambiante non homogène.
- Loi d'eau mal réglée
- Ajustez la loi d'eau dans le menu 1.9.1
• Valeur trop élevée réglée sur « dT au TEB »
- Contacter un installateur.
- Débit irrégulier dans les radiateurs.
- Contacter un installateur.
Pression système basse
- Quantité d'eau insuf sante dans le système de chauffage.
- Remplissez le réseau de distribution avec de l'eau et reche éventuelles fuites. Si votre installation requiert fréquemment un mplissage, contactez votre installateur.
Le compresseur ne démarre pas
• Il n'y a pas de demande en chauffage.
- F1145 n'est ni en demande de chauffage ni en demande tion d'eau chaude sanitaire.
- Le fonctionnement du compresseur est bloqué par une sécurité une température.
- Attendez que la température retrouve une valeur comprise d'plage de fonctionnement de la pompe à chaleur.
- Le délai minimum avant que le compresseur démarre n'a pas été atteint.
- Attendez au moins 30 minutes, puis véri ez si le compress démarré.
• Déclenchement de l'alarme.
- Suivez les instructions af chées à l'écran.
Gêne acoustique dans les radiateurs
- Thermostats fermés dans les pièces et loi d'eau mal réglée.
- Réglez les thermostats au maximum dans le plus de pièces Réglez la courbe de chauffage via le menu 1.1 pour éviter les thermostats.
• Vitesse de la pompe de circulation trop élevée.
- Contacter un installateur.
- Débit irrégulier dans les radiateurs.
- Contacter un installateur.
Gargouillements
• Quantité d'eau insuf sante dans le siphon.
- Remplissez à nouveau siphon avec de l'eau.
- Siphon obstrué.
- Véri ez et réglez le tuyau d'eau de condensation.
Chaleur supplémentaire uniquement
Si vous ne parvenez pas à corriger le défaut et à chauffer la pouvez mettre la pompe à chaleur en mode « chal. sup. uniq. ndant l'assistance. Cela signi e que la pompe à chaleur n'utilise l'appoint électrique pour produire du chauffage et/ou de l'eau cha
RÉGLER LA POMPE À CHALEUR EN MODE CHALEU SUPPLÉMENTAIRE
-
Accédez au menu 4.2 « mode de fonct. ».
-
Sélectionnez « chal. sup. uniq. » à l'aide du bouton de co puis appuyez sur le bouton OK.
-
Retournez aux menus principaux en appuyant sur le bouton l
5 Données techniques
Les caractéristiques techniques de ce produit sont détaillées dans manuel d'installation (nibe.fr).
6 Glossaire
APPOINT DE CHAUFFAGE
L'appoint est la chaleur produite en plus de la chaleur fournie mpresseur de votre pompe à chaleur. Un thermoplongeur, un chélectrique, une chaudière à bois/mazout/gaz/granules ou un chauffage urbain sont des exemples d'appoints de chauffage.
BALLON D'EAU CHAUDE
Cuve dans laquelle l'eau chaude sanitaire est chauffée. Se situerieur de la pompe à chaleur.
COLLECTEUR
Flexible permettant à la saumure de circuler dans un système t entre la source de chaleur et la pompe à chaleur.
COMPRESSEUR
Comprime le uide frigorigène à l'état gazeux. La pression et la rature augmentent lorsque le uide frigorigène est comprimé.
CONDENSEUR
Échangeur thermique où le uide frigorigène chaud à l'état gaze condense (refroidi, il se liqué e) et transfère de l'énergie thermie les systèmes de chauffage et d'eau chaude de l'habitation.
CONDUITE DE RETOUR
Conduite à partir de laquelle l'eau est renvoyée à la pompe à le système de chauffage de l'habitation (radiateurs/chauffage par l
CONTRÔLEUR DE NIVEAU
Accessoire qui détecte le niveau dans la cuve et déclenche un d'alarme si celui-ci est trop faible.
CONVECTEUR
Fonctionne de la même manière qu'un radiateur, à la différence que l'air est ici évacué. Autrement dit, le convecteur peut être pour chauffer ou refroidir l'habitation.
COP
Si une pompe à chaleur présente un COP de 5, cela signi ne payez qu'un cinquième de votre demande en chauffage. Cela pond au rendement de la pompe à chaleur. Différentes valeurs c sont utilisées, par exemple : 0 / 35 où 0 correspond à la te degrés de l'eau glycolée entrante et 35 représente la températur départ en degrés.
CÔTÉ CHAUFFAGE
Les conduites menant au système de climatisation de la maison condenseur constituent le côté chauffage.
CÔTÉ SAUMURE
Les exibles, les trous de sondage et l'évaporateur constituent la saumure.
CUVE DE NIVEAU
Cuve partiellement transparente remplie de saumure chargée d'éga la pression dans le système à saumure. Lorsque la température saumure augmente ou diminue, la pression du système est mod tout comme le niveau dans la cuve.
DÉTENDEUR
Vanne permettant de réduire la pression du uide frigorigène, a la température du uide frigorigène baisse.
EAU CHAUDE SANITAIRE
Eau utilisée pour la douche par exemple.
EAU DE CHAUFFAGE
Liquide chaud, généralement de l'eau normale, qui est envoyé d mpe à chaleur vers le système de climatisation de la maison mettre de chauffer les pièces. Le uide caloporteur permet égal de chauffer l'eau via le réservoir à double fond ou un échange
ÉCHANGEUR THERMIQUE
Dispositif permettant de transférer l'énergie thermique d'un point autre sans pour autant mélanger les uides. Les évaporateurs et ndenseurs sont des types d'échangeurs thermiques.
ÉVAPORATEUR
Échangeur thermique où le uide frigorigène s'évapore en récupé l'énergie thermique de la saumure, avant de refroidir.
FACTEUR DE CHALEUR
Mesure permettant de déterminer la quantité de chaleur générée pompe à chaleur par rapport à l'énergie électrique dont elle a l fonctionner. Un autre terme est également utilisé pour désigner ncept : COP (coef cient de performance).
FLUIDE FRIGORIGÈNE
Substance circulant en circuit fermé dans la pompe à chaleur e raison des changements de pression, s'évapore et se condense. | l'évaporation, le fluide frigorigène absorbe l'énergie thermique et en lors de la condensation.
LOI D'EAU
La loi d'eau indique la quantité de chaleur qui doit être généré pompe à chaleur en fonction des températures extérieures. Si un importante est sélectionnée, cela indique à la pompe à chaleur doit produire davantage de chaleur s'il fait froid dehors pour po teindre des températures intérieures agréables.
MITIGEUR THERMOSTATIQUE
Un robinet qui mélange l'eau froide à l'eau chaude quittant le
MODE SECOURS
Mode pouvant être sélectionné à l'aide du commutateur en cas fonctionnement pour arrêter le compresseur. Lorsque le mode Un de la pompe à chaleur est activé, l'habitation et/ou l'eau chaude chauffée via un thermoplongeur.
POMPE DE CIRCULATION
Pompe permettant de faire circuler le liquide dans des tuyaux.
PRESSOSTAT
Pressostat qui actionne une alarme et/ou arrête le compresseur de pressions non autorisées dans le système. Un pressostat haussion se déclenche si la pression de condensation est trop imp Un pressostat basse pression se déclenche si la pression d'évap est trop faible.
PROBLÈMES D'INCONFORT
Les problèmes d'inconfort correspondent aux changements indésirable survenus au niveau de l'eau chaude/du confort intérieur, par exe lorsque la température de l'eau chaude est trop basse ou que rature intérieure ne correspond pas au niveau souhaité.
Un dysfonctionnement de la pompe à chaleur peut parfois prenc forme d'une perturbation en termes de confort.
Dans la plupart des cas, la pompe à chaleur relève les dysfonds et les signale par des alarmes. Les instructions à suivre salors à l'écran.
RADIATEUR
Autre terme pour désigner l'élément de chauffage. Ils doivent être avec de l'eau pour pouvoir être utilisés avec F1145.
RAFRAÎCHISSEMENT PASSIF
Voir « Système de rafraîchissement naturel »
RENDEMENT
Mesure permettant de déterminer le rendement de la pompe à Plus la valeur est importante et mieux c'est.
RÉSEAUX DE DISTRIBUTION
Le système de climatisation est également appelé système de ch et/ou rafraîchissement. Le bâtiment est rafraîchi ou chauffé grâce radiateurs, des systèmes de serpentins au sol ou des ventilo-conv
RÉSERVOIR À DOUBLE ENVELOPPE
Un ballon avec de l'eau chaude sanitaire (eau du robinet) est d'une cuve extérieure renfermant de l'eau de chauffage (pour les teurs/élément de chauffage). La pompe à eau chauffe l'eau de qui en plus d'être renvoyée vers tous les radiateurs/élément de chauffe l'eau chaude sanitaire au sein de la cuve intérieure.
RÉSERVOIR À SERPENTIN
Chauffage équipé d'un serpentin intégré. L'eau dans le serpentin l'eau à l'intérieur du chauffage.
SAUMURE
Liquide dégivrant, comme l'éthanol ou le glycol mélangé à de l'transporte l'énergie thermique de la source de chaleur (roche/sol/l vers la pompe à chaleur.
SERPENTIN
Un serpentin permet de chauffer l'eau domestique (eau du robin le chauffe-eau avec de l'eau (uide caloporteur) de F1145.
SONDE D'AMBIANCE
Sonde située en intérieur. Cette sonde indique à la pompe à 4 température intérieure.
SONDE EXTÉRIEURE
Capteur situé en extérieur. Ce capteur indique à la pompe à c température extérieure.
SOUPAPE DE SÉCURITÉ
Vanne qui s'ouvre et libère une petite quantité de liquide si la est trop élevée.
SUPPLÉMENT ÉLECTRIQUE
Il s'agit de l'électricité qui est par exemple utilisée par un therm en guise de complément pendant les jours les plus froids de pour couvrir la demande en chauffage que la pompe de chaleu pable de gérer.
SYSTÈME DE CLIMATISATION NATUREL
La saumure froide du collecteur/sondage est utilisée pour refroidir tation.
TEB (TEMPÉRATURES EXTÉRIEURES)
Les températures extérieures varient en fonction de l'endroit où vivez. Plus les températures extérieures sont basses et plus la sélectionnée à partir du menu « sélectionner une loi d'eau » :
TEMP. DE RETOUR
Température de l'eau retournant à la pompe à chaleur après lib de l'énergie thermique vers les radiateurs/planchers chauffants.
TEMPÉRATURE CALCULÉE DU CIRCUIT DE DÉPART
Température calculée par la pompe à chaleur et nécessaire au de chauffage pour atteindre une température ambiante optimale. I l'air extérieur est froid, plus la température d'alimentation calculée élevée.
TEMPÉRATURE D'ALIMENTATION
Température de l'eau chauffée que la pompe à chaleur envoie système de chauffage. Plus l'air extérieur est froid, plus la tem de départ chauffage est élevée.
TEMPS DE FILTRAGE
Indique la durée pendant laquelle la température extérieure moyen est calculée.
TUYAU DE DÉPART
Conduite dans laquelle l'eau chauffée est acheminée de la pomp chaleur vers le système de chauffage du logement (radiateurs/plar chauffants).
VANNE DIRECTIONNELLE
Vanne pouvant envoyer un liquide dans deux directions différentes. vanne directionnelle permet d'envoyer le liquide vers le système chauffage, lorsque la pompe à chaleur produit de la chaleur pour tation, et vers le chauffe-eau, lorsque la pompe à chaleur produ chaude.
VASE D'EXPANSION
Cuve contenant de la saumure ou du uide caloporteur et ayan fonction d'égaliser la pression dans le système à saumure ou à caloporteur.
VENTILO-CONVECTEURS
Type de convecteur doté d'un ventilateur auxiliaire qui souf e de chaud ou froid dans le logement.
Index
A
Af chage, 14
Alarme, 77
Astuces d'économie, 25
Consommation énergétique,
Obtenir des informations, 52
Régler la pompe à chaleur, 55
F1145 - Un excellent choix, 9
Fenêtre d'informations, 12
26Fonctionnement, 19
Fonctionnement de la pompe à
chaleur, 11
B
Bouton de commande, 14
Bouton OK, 14
Bouton Retour, 14
G
Gestion des alarmes, 77
Glossaire, 84
C
Chaleur supplémentaire uniquement, 82
Commutateur, 15
Consommation énergétique, 26
Informations externes, 12
Fenêtre d'informations, 12
Voyant d'état, 13
Informations importantes, 4
Données d'installation, 4
F1145 – Un excellent choix, 9
Informations relatives à la sécurité, 6
Numéro de série, 7
Informations relatives à la sécurité, 6
Symboles, 7
D
Dé nir la production d'eau chaude, 47
Définir la température intérieure,
Dépannage, 78
Données d'installation, 4
Données techniques, 83
L
La pompe à chaleur - le cœur d maison, 10
E
Entretien de F1145, 24
Astuces d'économie, 25
Véri cations régulières, 24
M
Menu Aide, 23
F
F1145 – à votre service, 29
Dé nir la production d'eau chaude, 47
Dé nir la température intérieure, 29
N
Navigation entre les fenêtres, 23
Numéro de série, 7
0
V
Obtenir des informations, 52 Véri cations régulières, 24
Voyant d'état, 13–14
P
Perturbations du confort
Chaleur supplémentaire uniquement, 82
Prise de contact avec le F1145, 12
Informations externes, 12
Système de menus, 16
Unité d'af chage, 13
Problèmes d'inconfort, 77
Alarme, 77
Dépannage, 78
Gestion des alarmes, 77
R
Réglage d'une valeur, 21
Régler la pompe à chaleur, 55
s
Sélection d'options, 20
Sélection d'un menu, 19
Symboles, 7
Système de menus, 16
Fonctionnement, 19
Menu Aide, 23
Navigation entre les fenêtres, 23
Réglage d'une valeur, 21
Sélection d'options, 20
Sélection d'un menu, 19
Utilisez le clavier virtuel, 22
U
Unité d'af chage, 13
Af chage, 14
Bouton de commande, 14
Bouton OK, 14
Bouton Retour, 14
Commutateur, 15
Voyant d'état, 14
Utilisez le clavier virtuel, 22
Contact
AT KNV Energietechnik GmbH, Gahberggasse 11, AT-4861 Schöring Tel: +43 (0)7662 8963 E-mail: mail@knv.at www.knv.at
CH NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen Tel: +41 58 252 21 00 E-mail: info@nibe.ch www.nibe.ch
Pour les pays non mentionnés dans cette liste, veuillez contacter Nibe ou vous rendre sur www.nibe.eu pour plus d'informations.
NIBE Energy Systems
Hannabadsvägen 5
Box 14
SE-285 21 Markaryd
info@nibe.se
nibe.eu
Ce manuel est une publication de NIBE Energy Systems. L'ensemble des illustrations, des faits présentés et des données de produits s'appuient sur les informations disponibles au moment de l'approbation de la publication. NIBE Energy Systems ne peut être tenu pour responsable des éventuelles erreurs factuées ou d'impression pouvant apparaître dans ce manuel.

231680


Verrouillage du compresseur.
Verrouillage de l'appoint électrique
