Caractéristique	Détails
Type de produit	Pompe à eau
Débit maximal	Variable selon le modèle
Pression maximale	Variable selon le modèle
Alimentation électrique	230 V / 50 Hz
Température de fonctionnement	0 à 40 °C
Matériau du corps de pompe	Acier inoxydable
Utilisation recommandée	Pour l'approvisionnement en eau potable et l'irrigation
Maintenance	Vérification régulière des joints et des filtres
Réparation	Service après-vente recommandé pour les réparations complexes
Normes de sécurité	Conforme aux normes CE
Garantie	2 ans
Informations supplémentaires	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - F12456 Nibe

Comment installer la pompe Nibe F12456 ?

Veuillez suivre le manuel d'installation fourni avec le produit. Assurez-vous de respecter les instructions de sécurité et de raccordement.

Que faire si la pompe ne démarre pas ?

Vérifiez que l'alimentation électrique est correcte et que tous les disjoncteurs sont en position ON. Assurez-vous également que le réservoir d'eau est plein.

Comment régler la pression de la pompe ?

Utilisez le panneau de contrôle pour accéder aux paramètres de pression. Consultez le manuel pour les valeurs recommandées.

Quels sont les signes d'une fuite d'eau ?

Recherchez des zones humides autour de la pompe, des bruits de goutte à goutte ou une baisse de pression dans le système.

Comment entretenir la pompe Nibe F12456 ?

Il est recommandé de nettoyer régulièrement les filtres et de contrôler les connexions. Consultez le manuel pour un programme d'entretien détaillé.

Que faire si la pompe fait du bruit ?

Un bruit inhabituel peut indiquer un problème. Vérifiez que la pompe est bien installée et qu'il n'y a pas d'objets bloqués. Si le bruit persiste, contactez un professionnel.

Comment savoir si la pompe est en surcharge ?

Surveillez les indicateurs de performance sur le panneau de contrôle. Un affichage d'erreur ou des arrêts fréquents peuvent indiquer une surcharge.

Quelle est la garantie de la pompe Nibe F12456 ?

La garantie standard est de 2 ans, mais cela peut varier selon le revendeur. Veuillez consulter votre preuve d'achat pour les détails spécifiques.

Peut-on utiliser la pompe pour des températures d'eau très basses ?

La Nibe F12456 est conçue pour fonctionner dans une plage de température spécifiée. Consultez le manuel pour connaître les limites de température.

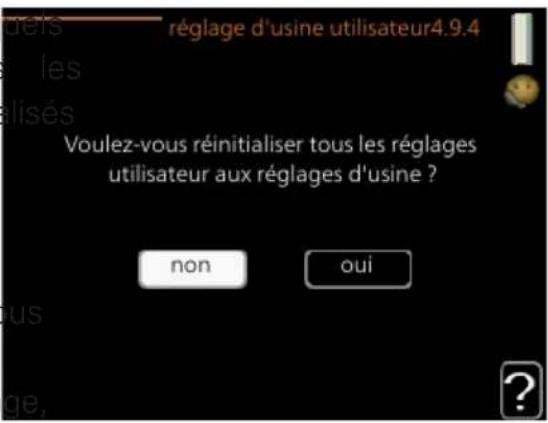

Comment réinitialiser la pompe après une panne ?

Pour réinitialiser, éteignez la pompe, attendez quelques minutes, puis rallumez-la. Si le problème persiste, contactez le service client.

MODE D'EMPLOI F12456 Nibe

Navigation

Bouton OK (confirmer/sélectionner)

Bouton Retour (retour/annuler/quitter)

Bouton de commande

(déplacer/augmenter/réduire)

Vous trouverez une explication détaillée des fonctions des différents bits à la page 14.

Vous trouverez une explication concernant la navigation entre les différents menus et les réglages à effectuer à la page 20.

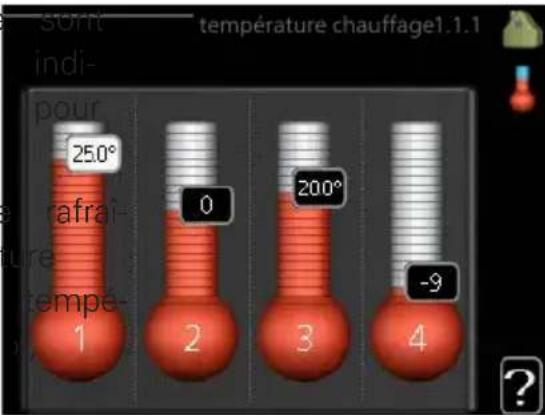

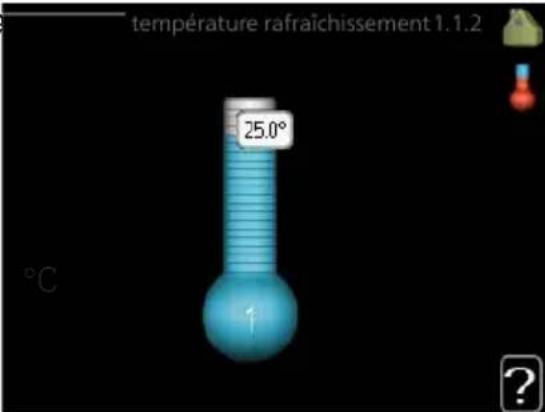

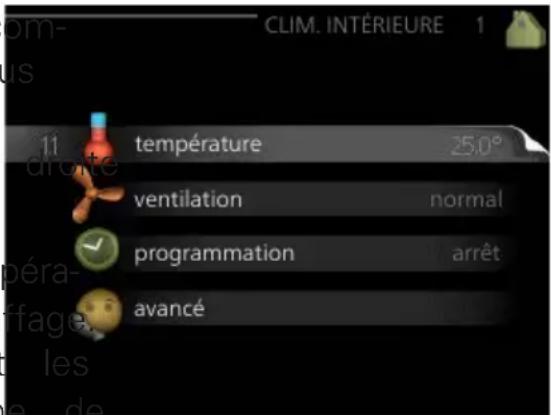

Définir la température intérieure

Le réglage de la température intérieure est accessible en appuyant sur le bouton OK, quand vous êtes dans le mode démarrage du mè. Pour plus d'informations à ce sujet, reportez-vous à la page 31.

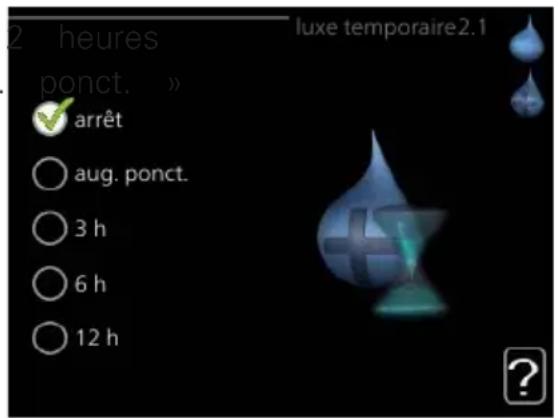

Augmenter le volume d'eau chaude

Pour augmenter provisoirement la quantité d'eau chaude, tournez le bouton de commande sur la position du menu 2 (goutte d'eau) puis deux fois sur le bouton OK. Pour plus d'informations à ce sujet, référerez-vous à la page 49.

En cas de problèmes d'inconfort

En cas de problème d'inconfort, vous pouvez prendre certaines mesures avant de contacter votre installateur. Voir page 79 pour de plus amples informations.

Table des matières

41 Info

6Informat

7Symbole

7Marquag

7Numéro

9F1245

112 La

12Function

25Entretier

303 F12

30Dé nir

48Dé nir

53Obtenir

56Régler

784 Pro

78Gestion

79Dépanna

83Chaleur

845 Dor

856 Glo:

91Index

95Contac

1 Informations importantes

	F1245Produit
Numéro de série maître
Numéro de série, Esclave 1
Numéro de série, Esclave 2
Numéro de série, Esclave 3
Numéro de série, Esclave 4
Numéro de série, Esclave 5
Numéro de série, Esclave 6
Numéro de série, Esclave 7
Numéro de série, Esclave 8
Date d'installation
Installateur
Type de glycol - Concentration du mélange/température de gel
Profondeur de forage actif/longueur du	capteur

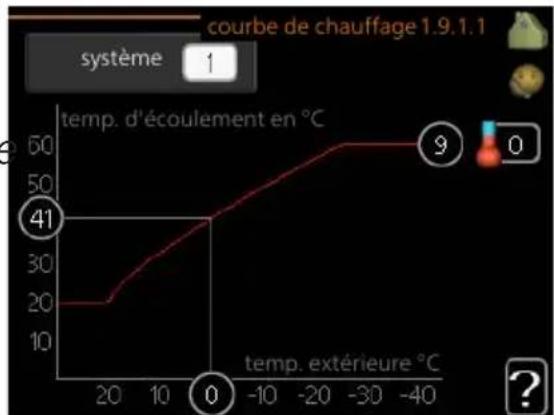

	NomN°	Ré-glage d'usine	Ensemble

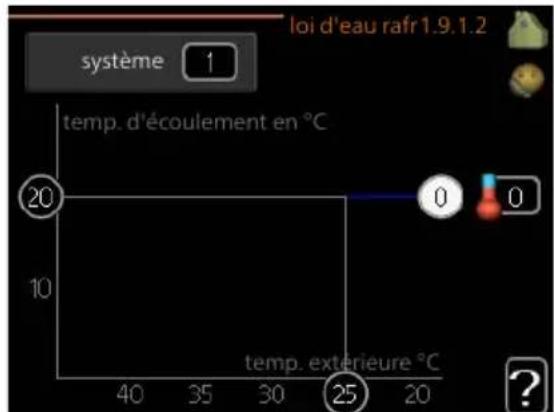

1.9.1.1	calage)	0courbe	de
1.9.1.1	nte de la courbe)	7courbe	de

✓	Accessoires
chauffage (dé-
chauffage (pe-

Date Signature

Informations relatives à la sécurité

Cet appareil peut être utilisé par des enfants à 8 ans ainsi que des personnes à capacités physi-sensorielles et mentales réduites, ou sans expérience ni connaissance de l'appareil, à condition qu'ils soient sous la supervision d'un tiers ou qu'ils aient une explication concernant l'utilisation sécurisée de l'appareil et qu'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne peuvent être effectués par des enfants sans surveillance.

Tous droits réservés pour les modifications des et techniques.

©NIBE 2020.

Ne démarrez pas F1245 s'il y a un risque que l'eau dans le système ait gelé.

Si le câble d'alimentation est endommagé, seul(e) son représentant de service ou une personne autorisée peut le remplacer afin d'empêcher tout danger et image.

De l'eau peut s'écouler du tuyau de trop-plein de sécurité. L'ouverture du tuyau doit donc être dégagée. Les vannes de sécurité doivent être régulièrement actionnées pour évacuer les saletés et pour s'assurer qu'elles ne sont pas obstruées.

Attention!

Ce symbole indique un danger grave pour l'utilisateur ou reil.

Remarque!

Ce symbole indique un danger pour l'utilisateur ou l'appare.

Attention!

Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation.

Ce symbole indique des astuces pour vous permettre d'utiliser plus facilement le produit.

Marquage

Le marquage CE est obligatoire pour la plupart des produits dans l'UE, quel que soit leur lieu de fabrication.

Classification de l'enceinte de l'équipement électro-technique.

DANGER pour les utilisateurs et pour la machine.

Lisez le manuel d'utilisation.

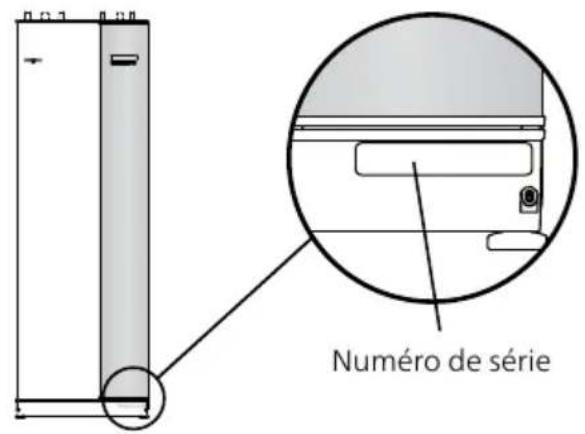

Nombre de série

Le numéro de série figure en bas à droite du cache avant, des Informations (menu 3.1) et sur la plaque signalétique().

Attention!

Le numéro de série du produit (14 chiffres) est requis à l'entretien et l'assistance.

F1245 - un excellent choix

F1245 fait partie de la nouvelle génération de pompes à chaleur pour vous permettre de chauffer/et ou climatiser votre habitation dépensant peu, tout en respectant l'environnement. La production de chaleur est sûre et économique grâce à un chauffe-eau, un thermostat, une pompe de circulation et un système de régulation intégré. La pompe à chaleur peut être reliée à un système de distribution de chaleur basse température optionnel, tel que des radiateurs, des émetteurs ou un chauffage par le sol. Elle peut également être connectée à divers produits et accessoires, tels qu'un chauffe-eau supplémentaire, un système de récupération de la ventilation, une piscine, des dispositifs de refroidissement naturels/climatiques avec des températures différentes. Un appoint électrique immergé de 7 kW peut être raccordé autrement en cas d'imprévu ou comme fonctionnement de réserve (rendu usine 6 kW).

F1245 est équipé d'un système de régulation qui garantit la co sécurité de l'utilisation et un fonctionnement économique. L'écran est aisément lisible et affiche les informations relatives à l'état, aux modes de fonctionnement et à toutes les températures de la pompe à chaleur. Cela signifie par exemple que les thermomètres externes sont installés.

Excellentes propriétés pour F1245:

• Ballon d'eau chaude intégré

La pompe à chaleur est équipée d'un ballon d'eau chaude, c'est une plastique alvéolée respectueuse de l'environnement qui minimise les pertes thermiques.

• Programmation de la température ambiante et celle de l'eau chaude

Le chauffage, l'eau chaude, ainsi que les systèmes de climatisation et de ventilation dans certains cas, peuvent être programmés pour un jour de la période ou pour de plus longues périodes (vacances

• Écran affichant les instructions utilisateurs

La pompe à chaleur est équipée d'un grand écran doté de moins à comprendre pour vous permettre d'ajuster votre comportement interieur

Dépannage simple

En cas de défaillance, l'écran de la pompe à chaleur indique I ainsi que les mesures à prendre.

2 La pompe à chaleur - l'de la maison

Les températures indiquées ne sont que des exemples et peuvent varier suivant les installations et les périodes de l'année.

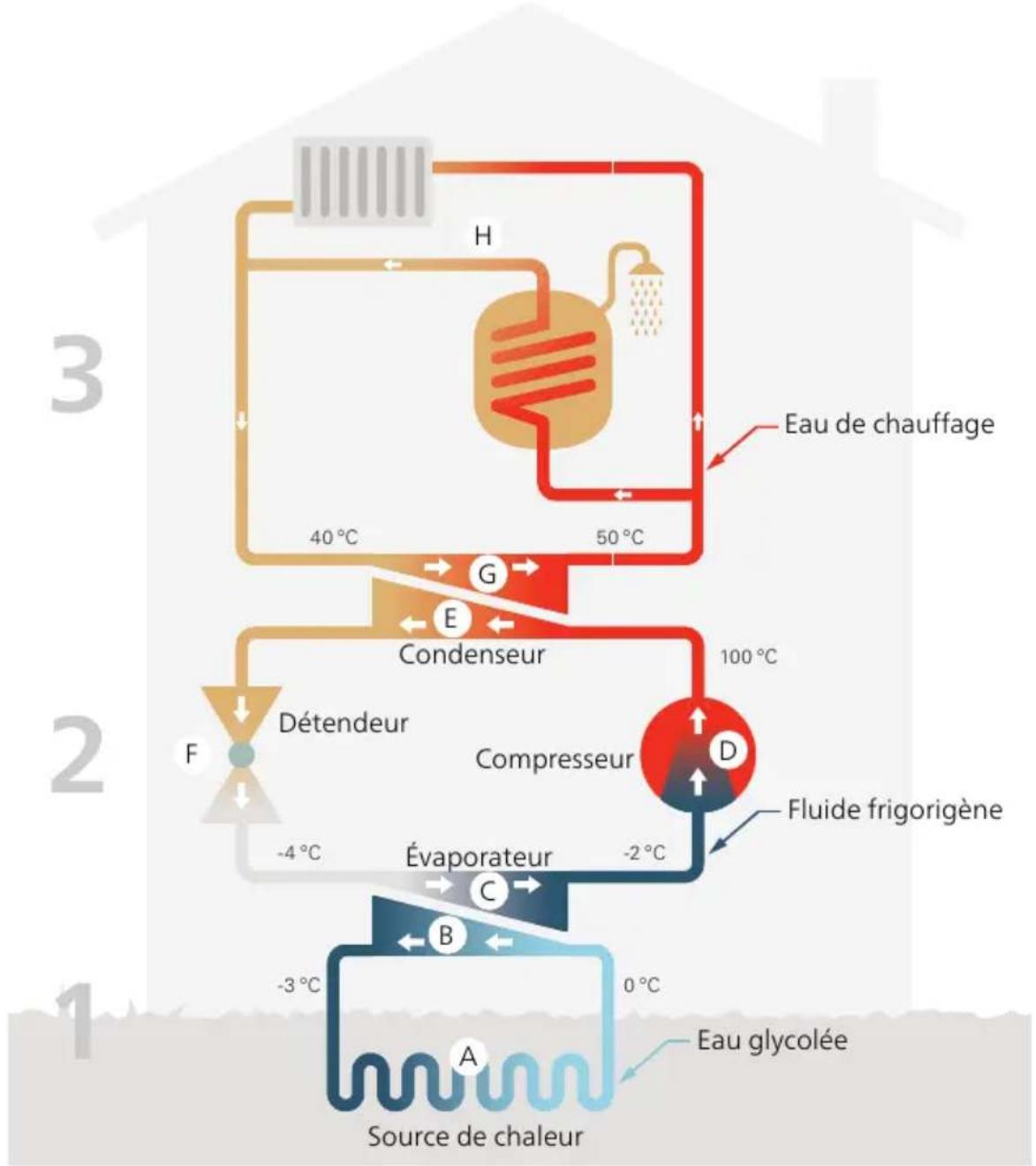

Fonctionnement de la pompe à chaleur

Une pompe à chaleur peut utiliser de l'énergie solaire prélevée dans la roche, le sol et l'eau pour chauffer une habitation. La transformation de l'énergie stockée dans la nature pour chauffer une habitation a lieu dans trois circuits différents. Dans le circuit à saumure, (1), de l'énergie thermique gratuite est récupérée des alentours et transportée jusqu'à la pompe à chaleur. Dans le circuit réfrigérant, (2), la pompe à chaleur augmente la température de la chaleur récupérée jusqu'à atteindre une valeur élevée. Dans le circuit à fluide caloporteur, (3), la chaleur est distribuée dans toute la maison.

Les températures indiquées ci-dessous ne sont que des exemples et peuvent varier suivant les différentes installations et les périodes de l'année.

Circuit frigorique

A Dans un flexible ou un collecteur, un liquide degivrant, la saumure, circule de la pompe à chaleur jusqu'à la source de chaleur (roche/sol/lac). L'énergie provenant de la source de chaleur y est stockée, réchauffant la saumure de quelques degrés et la faisant ainsi passer d'environ -3°C à pres de 0°C. B Le collecteur achemine ensuite la saumure jusqu'à l'évaporateur de la pompe à chaleur. La saumure libre à cet endroit l'énergie thermique et la température chute de plusieurs degrés. Le liquide returne ensuite à la source de chaleur pour récapérer à nouveau de l'énergie. C Un autre liquide, appelé réfrigérant, circule dans un circuit fermé de la pompe à chaleur et à travers l'évaporateur. Le réfrigérant a un point d'ébullition très faible. Dans l'évaporateur, le réfrigérant recoit l'énergie thermique à partir de la saumure et entre en ébullition. D Le gaz produit au cours de l'évaporation est acheminé vers un comprisseur à alimentation électricque. Lorsque le gaz est compressé, la pression augmente, la température du gaz augmente quant à elle sensiblement, passant d'environ 5 C à environ 100 -C. E À partir du compresseur, le gaz est acheminé vers un échangeur thermique, appelé condensateur, où il dégage de l'énergie thermique vers le système de chauffage du logement. La, le gaz est refroidi avant de se liqué er à nouveau.

Le fluide frigorigène, dont la pression et la température demeurent stables, traverse un détendeur qui ramène le fluide frigorigène à sa saturation et sa température de départ. Le fluide frigorigène a ainsi effectué un cycle complet. Il est ensuite acheminé une nouvelle fois vers le compresseur. Le processus est alors repété.

Réseau de distribution

L'énergie thermique libérée par le réfrigérant au sein du condensateur est récupérée par la section de la chaudière de la pompe à chaleur. Le fluide caloporteur circule dans un système fermé et transporte l'énergie thermique de l'eau chauffée vers le chauffe-eau de l'habitation et les radiateurs/serpentins de chauffage.

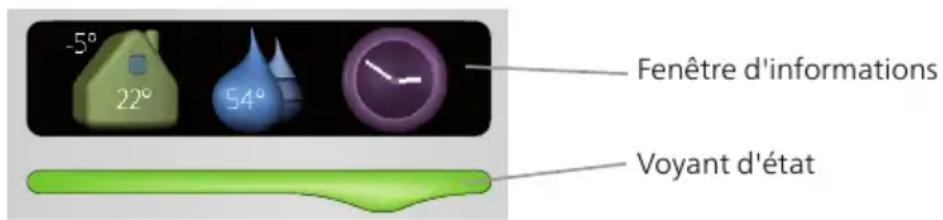

Fenêtre d'informations

La fenêtre d'informations indique une partie de l'écran garantissant l'unité d'affichage (située derrière la porte de la pompe à chaleur). La fenêtre d'informations peut afficher différents types d'informations, comme par exemple les températures ou l'heure.

Vous êtes libre de sélectionner les informations que vous souhaitez afficher dans la fenêtre d'informations. Vous pouvez saisir votre projection d'informations à partir de l'unité d'affichage. Ces informations sont spécifiques à la fenêtre d'informations et disparaissent dès que la porte de la pompe à chaleur est ouverte.

Les instructions relatives au réglage de la fenêtre d'informations à la page 71.

Voyant d'état

Le voyant d'état indique l'état de la pompe à chaleur : lumière continue pendant un fonctionnement normal, lumière jaune continue quand un mode Urgence est activé ou lumière rouge si une alarme est déclenchée.

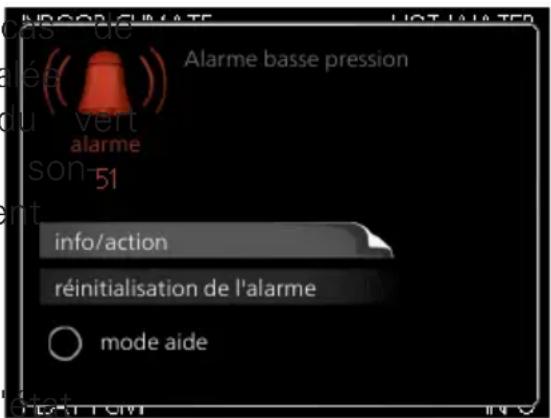

La gestion des alarmes est décrite à la page 78.

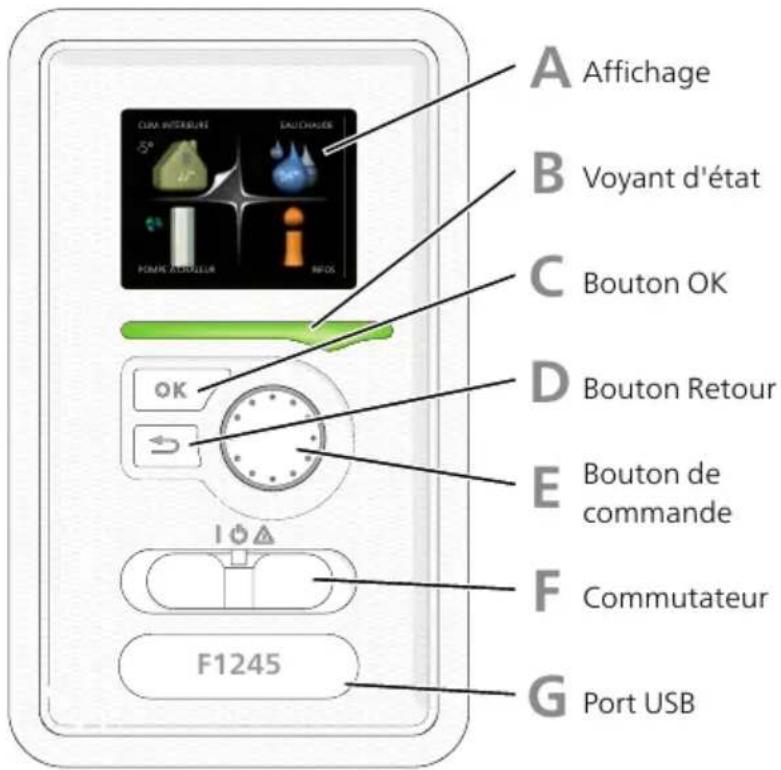

UNITE D'affichage

Une unité d'affichage se trouve derrière la porte de la pompe pour vous permettre de communiquer avec F1245. Ici, vous pou

• activer, désactiver ou régler la pompe à chaleur en mode U

• régler la température intérieure, l'eau chaude, ainsi que la pompe chaleur en fonction de vos besoins.
• recevoir des informations concernant les réglages, les états et différents événements.
• observer différents types d'alarmes et recevoir des instructions pouvoir les rectifier.

L'écran affiche des instructions, les réglages et des informations de fonctionnement. Vous pouvez facilement parcourir les menus et les options pour régler la température ou obtenir les info dont vous avez besoin.

Le voyant d'état indique l'état de la pompe à chaleur. Il est

• vert en fonctionnement normal;
• jaune en mode secours;
• rouge si une alarme a été déclenchée.

Le bouton OK vous permet de :

• confirmer des sélections de sous-menus/options/ valeurs définies/pages dans le guide de démarrage.

Le bouton Retour vous permet de : revenir au menu précédent; modifier un réglage qui n'a pas été confirmé.

• revenir au menu précédent; modifier un réglage qui n'a pas été confirmé.

Le bouton de commande peut être tourné vers la droite ou gauche. Vous pouvez :

• parcourir les menus et les options ; augmenter ou diminuer les valeurs ;
• changer de page dans le cas d'instructions générées sous plusieurs pages (par exemple, aide et infos d'entretien).

Trois positions sont possibles pour le commutateur :

Marche I () Veille Mode secours

Le mode secours doit être uniquement utilisé en cas de déshabillage de la pompe à chaleur. Dans ce mode, le compresseur mis hors tension et le thermoplongeur se met en marche. L'écran de la pompe à chaleur est éteint et le voyant de veille en jaune.

Le port USB est caché sous le badge plastique sur lequel figure le nom du produit.

Le port USB est utilisé pour mettre à jour le logiciel.

Rendez-vous à l'adresse nibeuuplink.com et cliquez sur l'onglet « Logiciel » pour télécharger la dernière version du logiciel de votre installation.

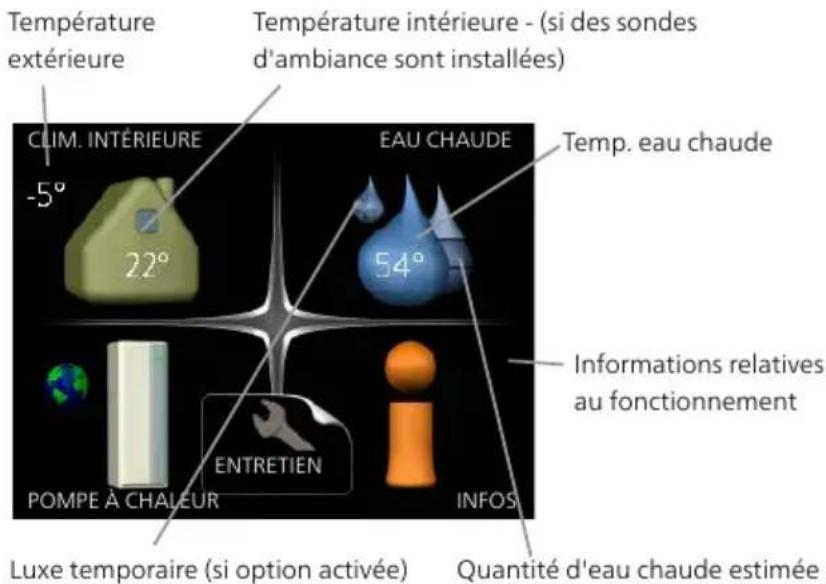

Systeme de MENUS

Lorsque la porte de la pompe à chaleur est ouverte, les quatre menus du système de menus ainsi que certaines informations s'affichent à l'écran.

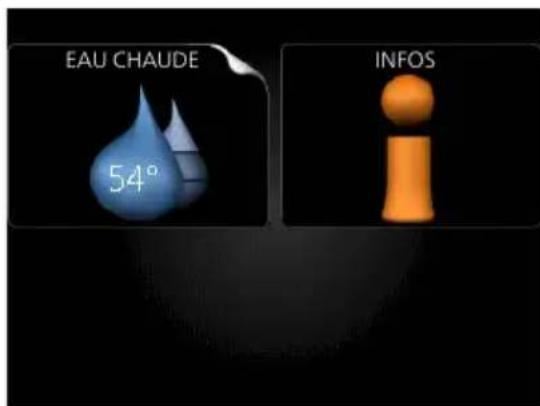

Esclave

Si la pompe à chaleur est définie comme esclave, un menu pris saf che, car la majorité des réglages du système sont effectués veau de la pompe à chaleur maître.

Menu 1	CLIM. INTÉRIEURE
	Réglage et programmation de la température interieure. Voir page 31.

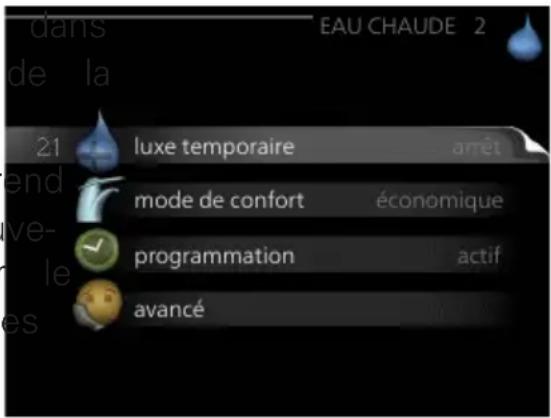

Menu 2	EAU CHAULE
	Réglage et programmation de la production d'eau chaude sanitaire. Voir 49.
	Ce menu est également dé ni dans le système de menus limités de à chaleur esclave.

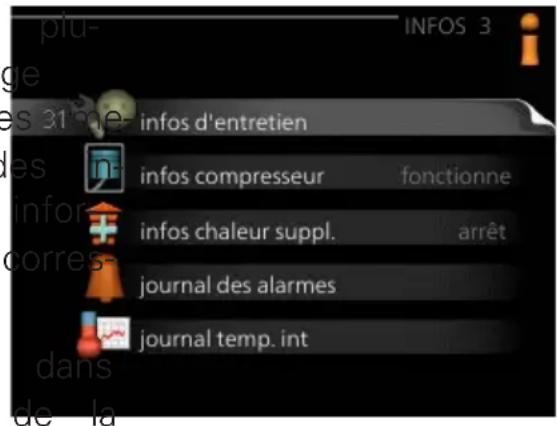

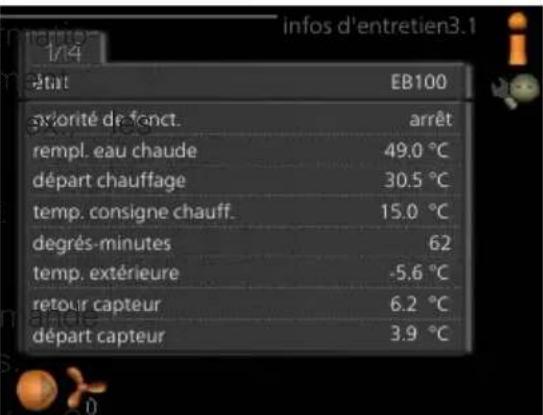

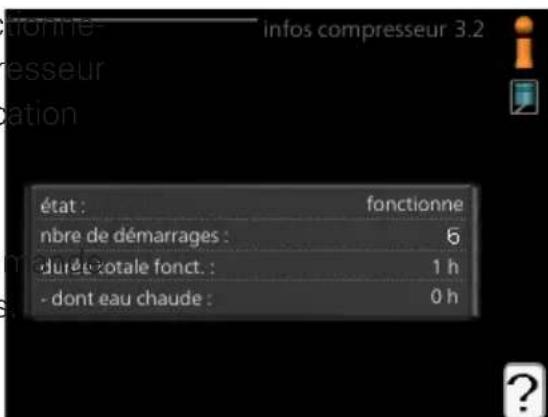

Menu 3	INFOS
	Affichage de la température et d'autres informations de fonctionnement e au journal d'alarmes. Voir page 54.
	Ce menu est également dé ni dans le système de menus limités de à chaleur esclave.

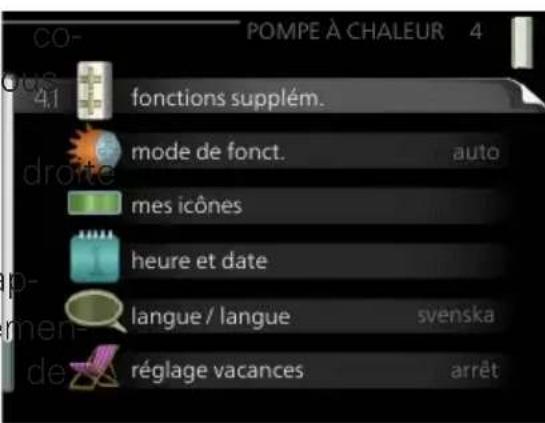

Menu 4	POMPE À CHALEUR

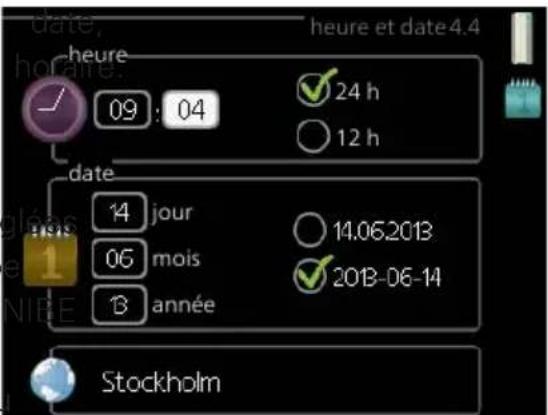

	Pour le réglage de l'heure, de la date, de la langue, de l'af chage, cf fonctionnement, etc., voir page 58.

Symboles à l'écran

Les symboles suivants peuvent apparaître à l'écran pendant le fonctionnement.

DescriptionSymbole
	Ce symbole apparait à côte du panneau d'informations s menu 3.1 contient des informations importantes.
	Ces deux symboles indiquent si le compresseur ou l'app électrique est bloqué dans F1245. Ils peuvent, par exemple, être bloqués en fonction du de fonctionnement sélectionné via le menu 4.2, si le b est programmes via le menu 4.9.5 ou si une alarme s' produite et empêche l'un des deux de fonctionner.
	Verrouillage du compresseur. Verrouillage de l'appoint électrique

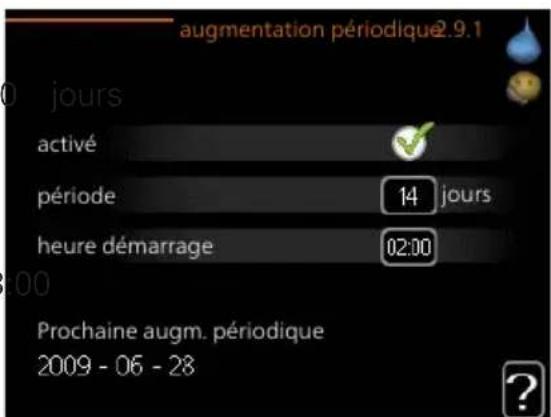

	Ce symbole apparait si le mode d'augmentation périodiqu ou le mode Luxe pour l'eau chaude est activé.

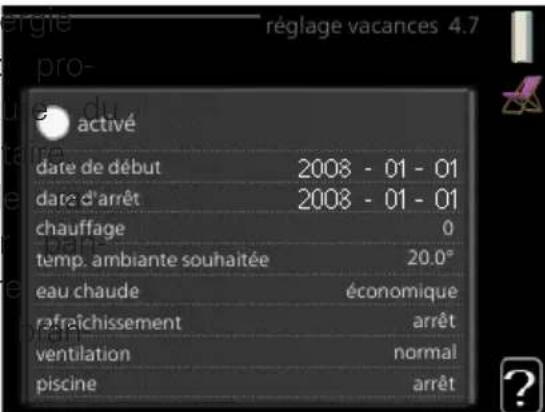

	Ce symbole indique si le « réglage vacances » 4.7

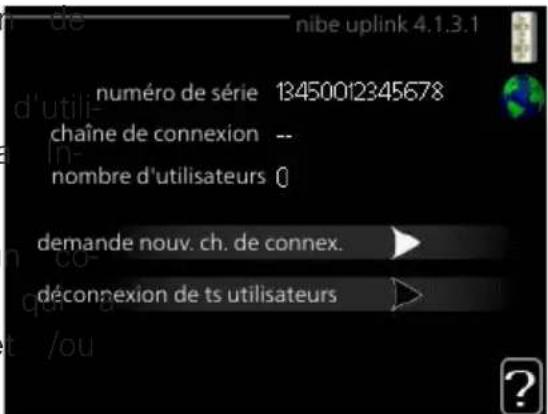

	Ce symbole indique si la F1245 communique avec Uplink.

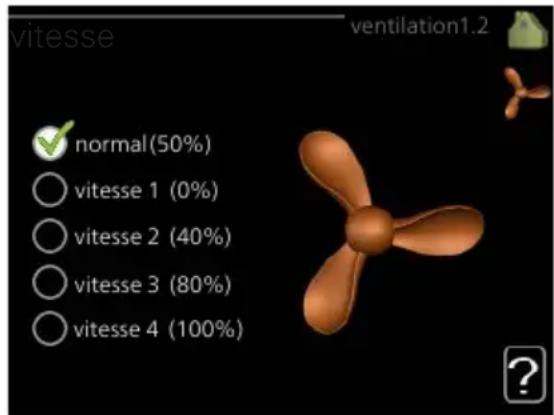

	Ce symbole indique le réglage du ventilateur s'il réglage normal. Accessoire nécessaire.
	Ce symbole est visible dans les installations équipées d' ssoires solaires actifs.

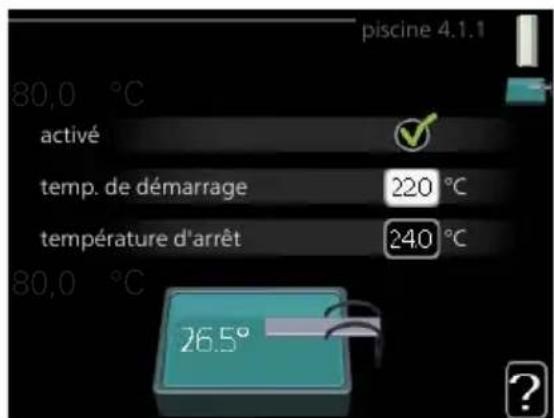

	Ce symbole indique si leCHAuffage de la piscine est Accessoire nécessaire.
	Ce symbole indique si le rafraîchissement est actif. Accessoire nécessaire.

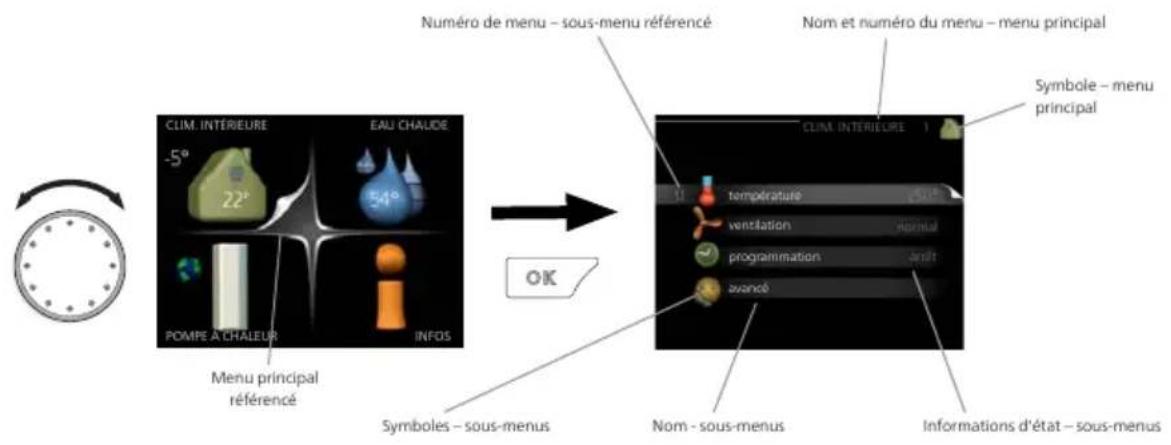

Fonctionnement

Pour déplacer le curseur, tournez le bouton de commande vers la gauche ou la droite. La position sélectionnable s'affiche en blanc et/ou a un coin relevé.

Sélection d'un menu

Pour se déplacer dans le système de menus, sélectionnez un principal et appuyez sur le bouton OK. Une nouvelle fenêtre s'affiche à l'écran avec les sous-menus.

Sélectionnez l'un des sous-menus en appuyant sur le bouton OK

Sélection d'options

Alternative

Dans un menu d'options, l'option en cours de sélection est indiquée par une petite coche verte.

Pour sélectionner une autre option :

1. Cliquez sur l'option souhaitée. L'une des options est alors pr sélectionnée (en blanc).
2. Appuyez sur le bouton OK pour confirmer l'option sélectionnée. Une petite coche verte apparait à côté de l'option sélectionnée.

Réglage d'une valeur

Valeurs à modifier

Pour définir une valeur :

1. Sélectionnez la valeur souhaitée à l'aide du bouton de commande.
2. Appuyez sur le bouton OK. L'arrière-plan de la valeur s'affiche en vert pour vous indiquer que vous vous trouvez dans le mode de réglage.
3. Tournez le bouton de commande vers la droite pour augmenter la valeur et vers la gauche pour la réduire.
4. Appuyez sur le bouton OK pour confirmer la valeur 04 que vous venez de définir. Pour modifier et revenir à la valeur d'origine appuyez sur le bouton Retour.

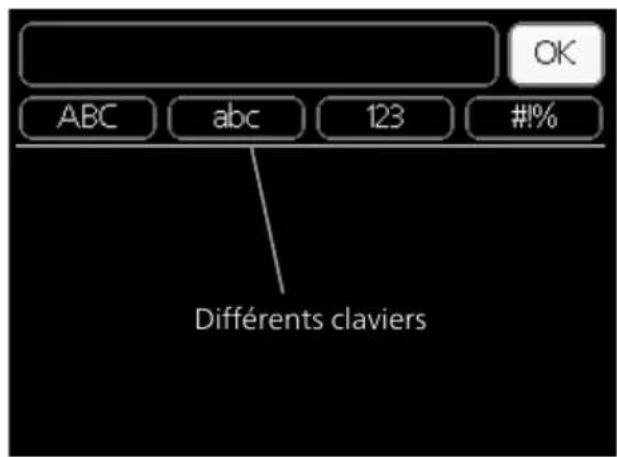

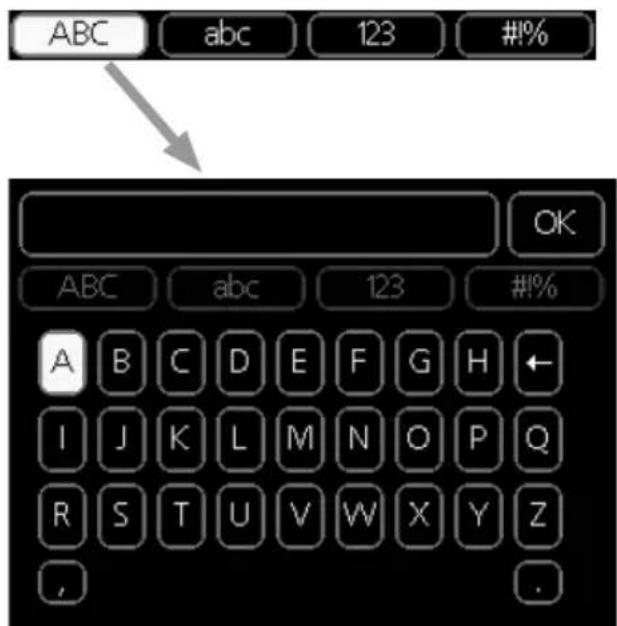

Utilisez le clavier virtuel

Dans certains menus où du texte doit être saisi, un clavier virtuel est accessible.

En fonction du menu, vous pouvez avoir accès à différentes polices de caractères que vous pouvez sélectionner à l'aide de la molette mande. Pour modifier le tableau des caractères, appuyez sur le Précédent. Si un menu dispose uniquement d'une police de caractères, le clavier s'affiche directement.

Quand vous avez terminé d'écrire, marquez « OK » et appuyez sur bouton OK.

Navigation entre les fenêtres

Un menu peut comprendre plusieurs fenêtres. Tournez le bouton commande pour parcourir les différentes fenêtres.

Fenêtre du menu Nombre de fenêtres actuelles dans le menu

Navigation entre les fenêtres du guide de démarrage.

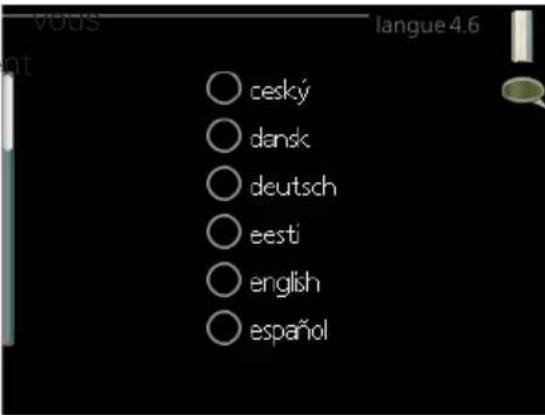

langue4.6

Flèches permettant de parcourir les différentes fenêtres du guide de démarrage

1. Appuyez sur le bouton de commande jusqu'à ce que l'une de en haut à gauche (au niveau du nombre de la page) ait énée.
2. Appuyez sur le bouton OK pour changer d'étape dans le guide d'installation.

Menu aide

Plusieurs menus sont dotés d'un symbole vous indiquant qu'une aide supplémentaire est disponible.

Pour accéder à l'aide :

1. Sélectionnez le symbole Aide à l'aide du bouton de command
2. Appuyez sur le bouton OK.

Le menu Aide comprend plusieurs fenêtres que vous pouvez parcourir avec le bouton de commande.

Vérifications régulières

En principe, votre pompe à chaleur ne demande aucun entretien cessant deuneattention minimale après sa mise en service. Toutefois, il est recommandé de vérifier régulièrement l'installation.

Si quelque chose d'anormal survient, un message concernant le fonctionnement s'affiche à l'écran sous forme de divers textes d'alerte. Voir la section sur la gestion des alarmes à la page 78.

Saumure

L'eau glycolée qui reçoit la chaleur du sol n'est normalement pas pompée, juste pompée.

La plupart des installations sont équipées d'une cuve niveau qui permet de vérifier si le niveau de fluide dans le système est suffisant. Le niveau peut varier en fonction de la température du fluide. Si le niveau est inférieur à 1/3, le système doit être rempli.

Sur certaines installations, la cuve de niveau est remplacée par un vase d'expansion (par exemple, lorsque la pompe chaleur n'est pas située au point le plus élevé cas système à eau glycolée) qui permet de vérifier la pression du système. La pression peut varier en fonction de la température du fluide. La pression ne doit pas être inférieure 0,5 bar.

Si vous ne savez pas où se trouve la cuve de niveau/le vase, contactez votre installateur.

L'installateur peut également vous aider à effectuer le replissage. Le niveau/la pression a chuté.

Soupape de sécurité

La soupape de sécurité du chauffe-eau relâche parfois un peu d'eau après que l'on a utilisé de l'eau chaude. En effet, l'eau froide dans le chauffe-eau pour remplacer l'eau chaude se dilate lorsqu'elle est chauffée, faisant ainsi augmenter la pression et provoquant l'ouverture de la soupape de sécurité.

Le fonctionnement de la soupape de sécurité doit être vérifié. La soupape de sécurité se trouve sur le tuyau entrant (alimentant le chauffe-eau). Procédez aux vérifications suivantes :

1. Ouvrez la soupape en tournant avec précaution le bouton dans le sens inverse des aiguilles d'une montre.
2. Vérifiez que de l'eau circule dans la soupape.
3. Fermez la soupape en la relâchant. Si vous ne parvenez pas à la fermer en la relâchant, tournez-la légèrement dans le sens des aiguilles d'une montre.

Astuces d'économie

La génération du chauffage et la production d'eau chaude sont par la régulation.

Les facteurs ayant un effet sur la consommation d’énergie peuvent être les suivants : la température intérieure, la consommation d’eau du niveau d’isolation de la maison ou encore si celle-ci compte grandes fenêtres. La position de la maison, comme par exemple situation au vent, constitue un autre facteur.

De même, respectez les conseils suivants :

• Ouvrez complètement les vannes thermostatiques (excepté dans les pièces où vous souhaitez qu'il fasse plus frais). Les thermostats commandent le début du système de chauffage, ce que F1245 cherche à compenser en augmentant la température. Il fonctionne donc pleinement davantage d'énergie.
• Vous pouvez diminuer la température lorsque vous n'êtes pas en programmant « réglage vacances » dans le menu 4.1 page 72 pour de plus amples instructions.

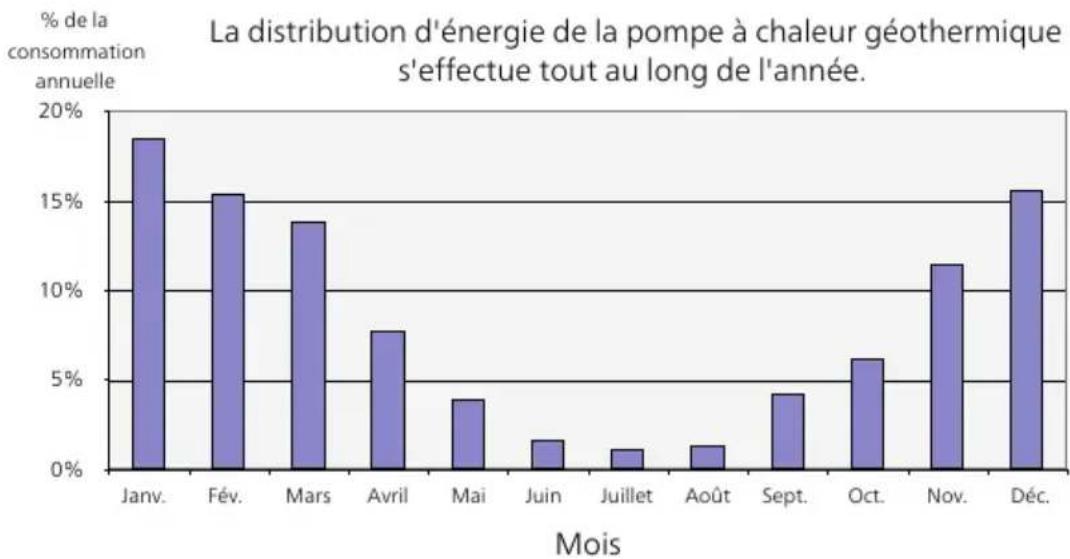

Consommation énergétique

Augmenter la température intérieure d'un degré augmente la consommation d'énergie de 5% environ.

Électricité domestique

Il a été calculé par le passé que la consommation annuelle d'édomestique d'un foyer suédois moyen était d'environ 5000 kWh. Aujourd'hui, la consommation énergétique varie généralement entre 6, 12000 kWh par an.

Matériel	Puisancenormale(W)		Consommationannuellemoyenne(kWh)
	nement	Veille Fonction-
veille:19 h/jour)			3802200TélévisBox irDVD (fa00ConsoleRadio/ch00OrdinaireAmpoulepot,ha165-100Climatis380-120Congéla365-1500Poèle,000Poèle,000Lave-v
veille:19 h/jour)
nt:6 h/semaine)
3 h/jour)
3 h/jour,veille 21 h/jour)
40 min/jour)
tienne ment 1 fois/jour)
1 fois/jour)
Matériel	Puisancenormale(W)		Consom-mationannuelle moye-nne(kWh)
1 h/jour, 4 mois/an)			50-400Résistar
1 h/jour, 4 mois/an)			100-800Chauffe

Ces valeurs sont des exemples approximatifs.

Exemple : une famille avec 2 enfants vit dans une maison équipée de 1 téléviseur, 1 box internet, 1 lecteur de DVD, 1 console de salon, 2 ordinateurs, 3 chaînes stéréo, 2 ampoules dans les Wp poules dans la salle de bain, 4 ampoules dans la cuisine, 3 à l'extérieur, une machine à laver, un sèche-linge, un lave-vaisselle, réfrigérateur, un congélateur, un four, un aspirateur, une résistance carter = 6240 kWh d'électricité domestique par an.

Compteur électrique

Vérifiez régulièrement, de préférence une fois par mois, le comptélectrique. Vous pourrez ainsi observer tout changement survenu sur la consommation énergétique.

Les maisons récemment construites sont équipées de deux compteurs électriques. Utilisez la différence entre les deux pour calculer la voitricité domestique.

Nouvelles constructions

Les maisons récemment construites subissent un processus de séchage pendant un an. La maison peut alors consommer bien plus d'eau par la suite. APRÈS 1-2 ans, la courbe de chauffage, ainsi que l'ensemble des vannes thermostatiques doivent être réajustées, dans la mesure où le réseau de distribution nécessite généralement une perte inférieure une fois le processus de séchage terminé.

Définir la température intérieure

APERCU

Sous-menus

Le menu CLIM. INTÉRIÉR comprend plusieurs sous-menus. Vous trouverez les informations d'état pour le menu correspondant à des menus.

température Réglage de la température pour le système de chauffage. Les informations d'état indiquent les valeurs définies pour le système de chauffage.

ventilation Réglage de la vitesse du ventilisateur. Les informations indiquent le réglage sélectionné. Ce menu s'affiche uniquement si le module d'extraction d'air est branché (accessoire).

programmation Programmation du chauffage, du rafraîchissement et de la ventilation. L'information d'état « réglage » s'affiche lorsque vous avez réglé une programmation mais que celle-ci n'est pas pour le moment active, « réglage vacances » s'affiche à l'écran si l'information de vacances est active en même temps que la programmation ordinaire (la fonction vacances reste prioritaire), « actif » s'affiche si une partie de la programmation est active. Dans le cas contraire, « arrêt » apparaît.

avancé Réglage de la loi d'eau, ajustement avec le contact extérieur, valeur minimale de la température de départ, sonde d'ambiance, de rafraîchissement et +Adjust.

Température

Si plusieurs systèmes de chauffage installés dans l'habitation, cela sera indiqué à l'écran par un thermomètre pour chaque système.

Choisissez entre le chauffage ou le refroidissement, puis régalez la température souhaitée dans le menu suivant «ratisation de chauffage/rafraîchissement dans le menu 1.1.

Réglage de la température (avec sondes d'ambiance installées et activées) :

chauffage

Plage de réglage : de 5 à 30

Valeur par défaut : 20

rafraîchissement (accessoire nécessaire)

Plage de réglage : de 5 à 30 °C

Valeur par défaut : 25

La valeur s'affiche à l'écran en °C si le système d'émission est régulé par sonde d'ambiance.

Attention!

Un réseau de distribution à force inertie, comme par exemple, un châne chauffant, est susceptible de ne pas convenir à une utilisation avec sonde d'ambiance.

Pour modifier la température ambience, utilisez le bouton de commande. Fixez la température souhaitée à l'écran. Confirmez le nouveau réglage en appuyant sur le bouton OK. La nouvelle température s'affiche à l'écran du symbole.

Réglage de la température (sans sonde d'ambiance act)

Plage de réglage : -10 à +10

Valeur par défaut : 0

L'écran d'affichage indique les valeurs définies pour le chauffage (décalage de la courbe). Pour augmenter ou baisser la température intérieure, augmentez ou réduisez la valeur affichée à l'écran.

Utilisez le bouton de commande pour définir une nouvelle valeur. Confirmez le nouveau réglage en appuyant sur le bouton OK.

Le nombre d'incréments nécessaires pour augmenter la température intérieure d'un degré dépend de l'installation de chauffage. Augmenter d'un seul incrément suffit en général mais dans certains cas plusieurs incréments sont nécessaires.

Réglage de la valeur souhaitée. La nouvelle valeur s'affiche à l'écran avec symbole.

Attention!

L'augmentation de la température ambience peut être ralentie par les vannes thermostatiques dont sont équipés les radiateurs ou le plancher. Il faut donc ouvrir complètement les vannes thermostatiques sauf dans les pièces où une température plus BASSE est souhaitée, par exemple, les chambres.

Attendez 24 heures pour que la température ambiance ait le temps de se stabiliser avant de modifier le réglage.

S'il fait froid à l'extérieur et que la température ambiente est très, augmentez d'un incrément la pente de la courbe à partir du mardi 1.9.1.1.

S'il fait froid à l'extérieur et que la température ambiente est très augmentée, réduisez d'un incrément la pente de la courbe à partir du 1.9.1.1.

S'il fait chaud à l'extérieur et que la température ambiente est basse, augmentez d'un incrément la valeur à partir du menu 1.

S’il fait chaud à l’extérieur et que la température ambiente est élevée, diminuez d’un incrément la valeur à partir du menu 1.1.

Menu 1.2

Ventilation (accessoire nécessaire)

Plage de réglage : normal et 1-4

Valeur par défaut : normal

Vous pouvez ici augmenter ou réduire temporairement la ventilation à l'habitation.

Lorsqu'une nouvelle vitesse est sélectionnée, un compte à rebours se déclenche. Une fois le temps écoulé, la ventilation réadapte son réglage normal.

Si nécessaire, il est possible de modifier ces différents temps de rétroit menu 1.9.6.

La vitesse du ventilateur apparait entre parenthèses (en pourcentage) après chaque alternative de vitesse.

Pour régler des changements de périodes plus longues, utiliser l'option Vacances ou Programmation.

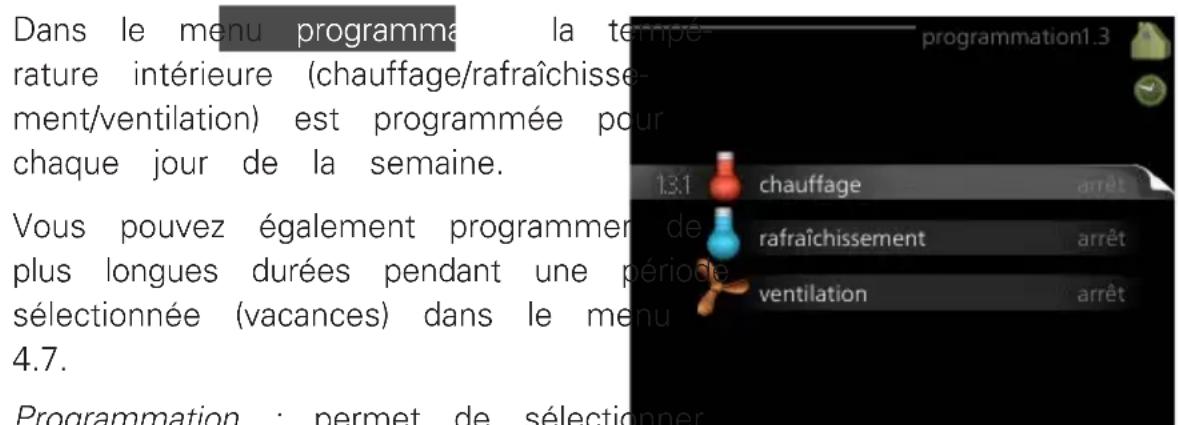

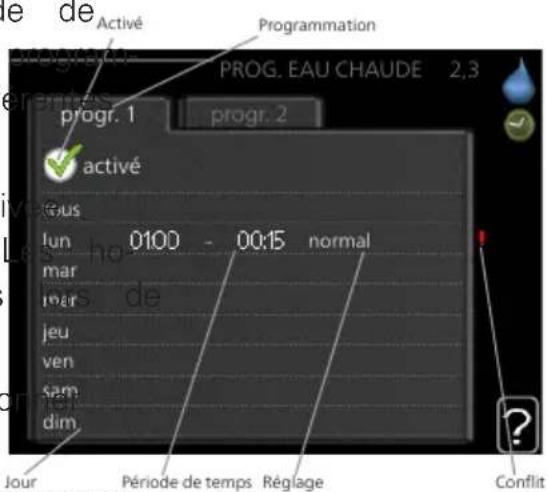

Programmation

Programmation : permet de sélectionner la programmation à modifier.

Réglage de la programmation

Ces réglages peuvent être effectués pour chaque programmation (Menu 1.3.2 et 1.3.3):

Activé : permet d'activer ici la programmation pour la période sélectionnée. Les horaires définis ne sont pas affectés lors de la désactivation.

Système : permet de sélectionner le circuit de distribution auquel renvoie le programme correspondant. Cette alternative s'affiche uniquement s'il existe plusieurs circuits de distribution.

Jour : permet de sélectionner le ou les jours de la semaine concernés par la programmation. Pour annuler la programmation d'un jour en particulier, l'I pour ce jour doit être réinitialisée en réglant l'heure de démarrage et l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours seront définis en fonction de cette ligne.

Période de temps : permet de sélectionner l'heure de démarrage et d la programmation d'un jour en particulier.

Réglage : consultez le sous-menu correspondant.

Conflit : en cas de conflit entre deux réglages, un point d'exclamation s'affiche.

Si vous souhaitez régler une programmation similaire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les souhaités.

Réglez l'heure d'arrêt avant l'heure de démar rage afin que celle-ci se prolonge après minuit. La programmation s'arrête alors le jour suivant à l'heure d'arrêt définie.

La programmation démarre toujours à la date à laquelle l'heure de départ est réglée.

Menu 1.3.1

Chauffage

Vous pouvez programmer ici jusqu'à trois consignes de température et trois périodes par jour. Si la sonde d'ambiance est installée et activée, on règle les températures en °C, si aucune sonde d'ambiance n'est activée, on ne peut modifier que les lois d'eau (menu 1.1). Au terme d'un seul incrément suffit pour modifier la température ambiente degré, mais dans certains cas plusieurs incréments sont nécessaires.

Activation Programmation Système

Réglage : permet de définir le décalage de la courbe de chauffage par rapport

menu 1.1 pendant la programmation. Si une sonde d'ambiance est installée, la température ambiance souhaitée est indiquée en °C.

Attention!

Les changements de température dans le logement prennent du temps. Par exemple, un chauffage au sol ne permet pas de sentir différence notable de la température des pièces sur de courtes périodes de temps.

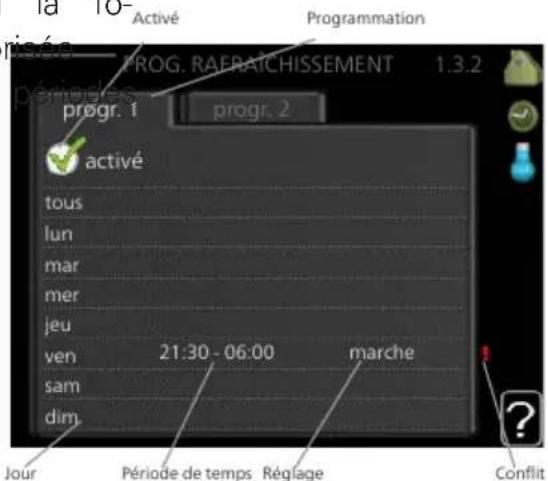

Rafraîch. (accessoire nécessaire)

Vous pouvez programmer ici quand fonction de rafraîchissement est autorisée dans l'habitation et ce, pour deux différentes par jour.

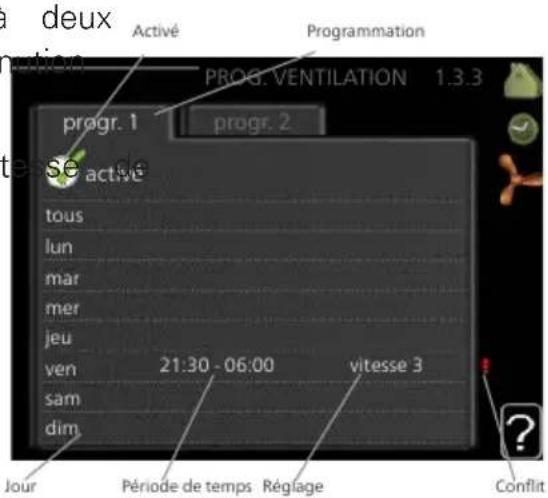

Ventilation (accessoire nécessaire)

Vous pouvez programmer ici jusqu'à deux périodes d'augmentation ou de diminution de la ventilation par jour.

Réglage : permet de définir la vitesse ventilation souhaitée.

Attention!

Un changement notable sur une période plus longue peut engendrer un environnement intérieur de mauvaise qualité et des économies de fonctionnement plus faibles.

Menu 1.9

AVANCE

Le menu avancé comporte du texte et avance 1.9 orange et est destiné aux utilisateurs avancés. Ce menu comprend plusieurs 191 courbes de chauffage sous-menus. Réglage externe courbe Réglage de la pente de la loi temp. min. dép. chauff. d'eau pour le chauffage et le rafraîchissement réglages sondes d'ambiance ment. réglages du rafraîchissement réglage exter Réglage du décalage temps retour ventil. de la loi d'eau lorsque le contact externe est branché.

température minimum du départ chauffage.

Réglage de la température minimum du circuit

Réglages sondes d'ambiance Réglages du rafraîchissement

Réglages en fonction de la sonde d'ambiance Réglages de rafraîchissement.

temps de retard du ventilateur Réglatges du temps de retard du ventilateur dans un changement provisoire de la vitesse de ventilation.

courbe personnalisée Réglage de la loi d'eau personnalisée pour le chauffe et le rafraîchissement.

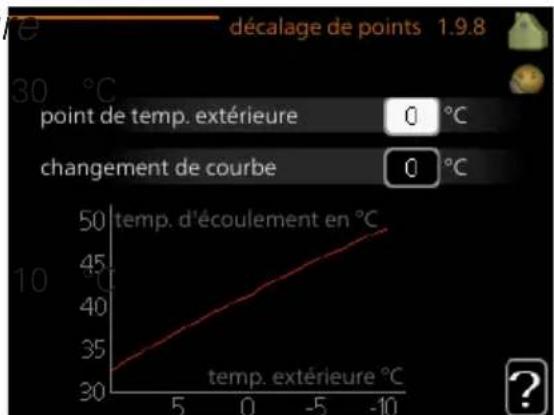

décalage de point

Réglage du décalage de la loi d'eau ou de la loi

sur une température extérieure spécifiée.

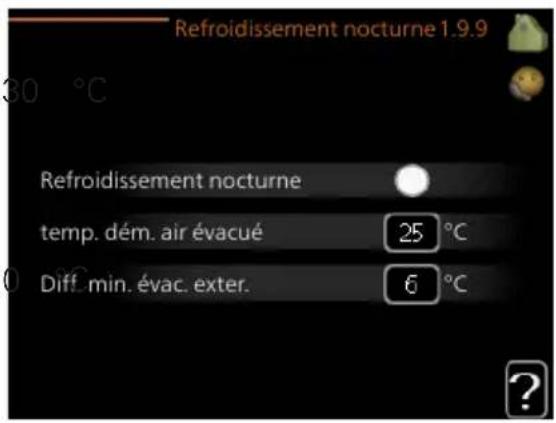

Refroidissement nocturne. Réglage du refroidissement nocturne.

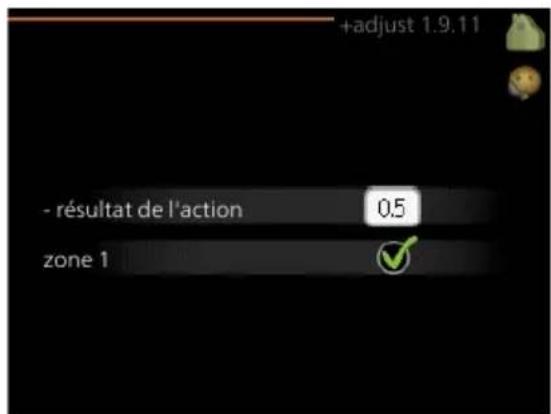

+Adjust Permet de régler l'impact de la fonction +Adjust sur la température de départ la plus BASSE calculée pour le chauffage au sol. Plus la valeur est grande, plus l'impact se fera sentir.

Menu 1.9.1

Courbe de chauffage

Plage de réglage : 0 - 15

Valeur par défaut : 9

loi d'eau rafraîchissante (accessoire nécessaire)

Plage de réglage : 0 - 9

Valeur par défaut : 0

Vous pouvez sélectionner chauffage ou rafraîchissement dans le menu. Le menu suivant (loi d'eau / loi d'eau fluide) affiche les pentes relatives chauffage et au rafraîchissement de votre habitation. L'objectif de la loi est de MAINTENIR une température intérieure constante quelles que soient température extérieure an d'utiliser efficacement l'énergie. C'est à partir des lois d'eau que l'ordinateur de contrôle de la pompe à chaleur détermine l'opération de l'eau alimentant le système, la température de départ et la température intérieure. Sélectionner la loi d'eau et dire ici les changements de température de départ à différentes températures extérieures. Le chiffre du « système » affiche le système pour lequel vous avez sélectionné ou la loi d'eau fluide.

Attention!

Dans le cas de systèmes de plancher chauffant, temp. écoul. doit normalement être réglé entre 35 et 45 °C.

Dans le cas du plancher rafraîchissant, « temp. min. début chauffe » doit être restreint pour éviter la condensation.

Vérifiez la température maximale de votre plancher chauffant avec votre installateur/fournisseur.

Attendez 24 heures pour que la température ambiantesoit stable avant de modifier le réglage.

S'il fait froid à l'extérieur et que la température ambiente est très augmentez d'un incrément la pente de la loi d'eau.

S'il fait froid à l'extérieur et que la température des pièces est élevée, diminuez d'un incrément la pente de la loi d'eau.

S'il fait chaud à l'extérieur et que la température ambiente est basse, augmentez d'un incrément le décalage de la loi d'eau.

S'il fait chaud à l'extérieur et que la température ambiente est élevée, diminuez d'un incrément le décalage de la loi d'eau.

Réseau de distribution

Plage de réglage : -10 à +10.

Ou à la température ambiante si la sonde d'ambiance est ins. Voir illustration.

Valeur par défaut : 0

Le fait de brancher un contact externe, par exemple, un thermostat ou un temporisateur, vous permet d'augmenter ou de diminuer temporairement ou périodiquement la température ambiant tout en chauffant votre habitation. Lorsque le contact est activé, le décalage de la loi d'eau est modifié d'unités sélectionnées dans le menu. Si une sonde d'ambiance est inst activée, la température ambiant souhaitée est réglée (en °C).

Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent être effectués séparément pour chacun des réseaux.

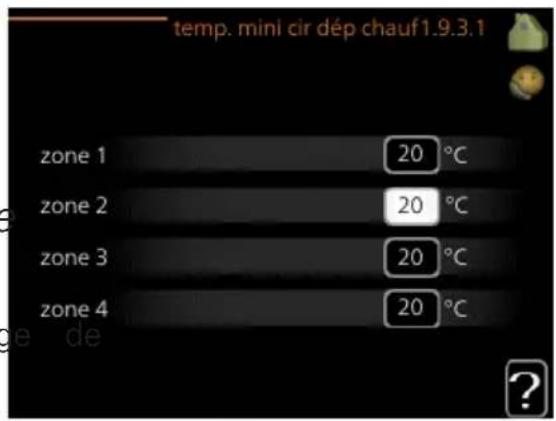

TEMP. MIN. Dép. CHAUFF.

Menu 1.9.3

Chauffage

Plage de réglage : 5-70 °C

Valeur par défaut : 20 °C

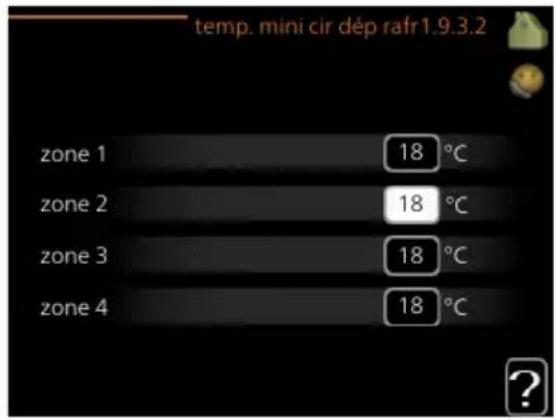

Rafraîchissement (accessoire requis)

Selon l'accessoire utilisé, la plage de réglage varie.

Réglage d'usine : 18 °C

Dans le menu 1.9.3, vous sélectionnez chauffage ou rafraîchissement, dans le menu suivant (température de départ min. de chauffage/rafraîchissement) la température minimum de la température de départ du système d'équipement. Cela signifie que F1245 ne calculera jamais une température inférieure et dénié ici.

Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent être effectués séparément pour chacun des réseaux.

La valeur peut être augmentée si vous disposez par exemple, d'une cave que vous souhaitez tout le temps chauffer, même en été.

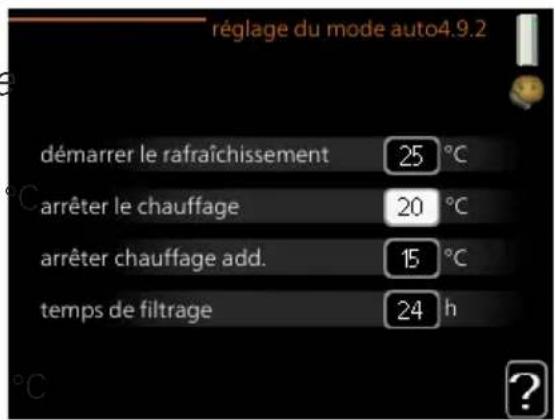

La valeur devra être augmentée dans « arrêter le chauffage » 4.9.2 « réglage du mode auto »

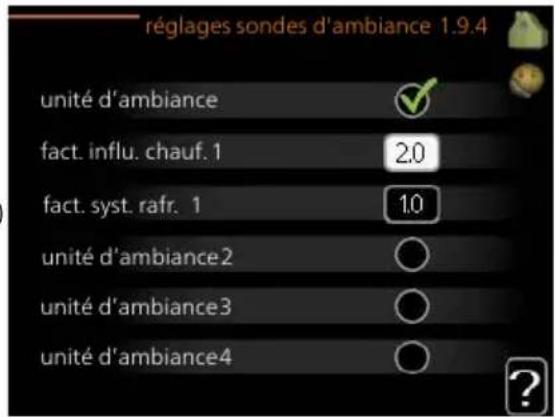

Menu 1.9.4

Réglages SONDES d'ambiance

facteur système chauffage

Plage de réglage : 0,0 - 6,0

Réglage d'usine chauffage : 1,0

rafraîchissement (accessoire nécessaire)

Plage de réglage : 0,0 - 6,0

Réglage d'usine rafraîchissement : 1,0

Vous pouvez activer ici les sondes d'ambiance permettant de réguler la température ambiantes.

Attention!

Un système de chauffage à inertie, comme un plancher chauffant, n'est pas nécessairement adapté à un pilotage par les sondes d'air de l'installation.

Vous pouvez régler ici un facteur (une valeur numérique) qui détermine quelle mesure une température ambience supérieure ou inférieure à la réelle va affecter la température de départ du système d'émission. Une plus importante modifiera davantage et plus rapidement le décalage de l'odéchauffage.

Remarque!

Si vous réglez la position du « facteur système » sur une valeur, cela peut résulter (en fonction de votre système d'émission) en une température ambiante instable.

Si plusieurs systèmes de chauffage sont installés, les règles ci-dessus peuvent être efficaces pour les systèmes correspondants.

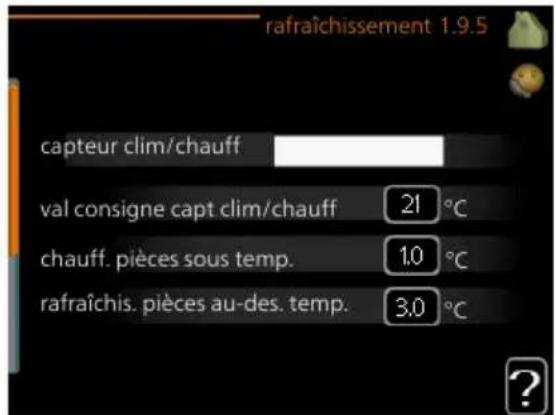

RéGLAGES DU RAFRAÎCHISSEMENT (ACCESSOIRE REQUIS)

capteur clim/chauff

Réglage d'usine : aucune sonde sélectionnée

Plage de réglage : 5 - 40 °C

Valeur par défaut : 21

chauff. pièces sous temp.

Plage de réglage : 0,5 - 10,0 °C

Valeur par défaut : 1,0

rafraîchir pièces au-dessous temp.

Plage de réglage : 0,5 - 10,0 °C

Valeur par défaut : 3,0

alarme régulation température

Plage de réglage : marche/arrêt

Réglage d'usine : arrêt

démarrage refroidissement passif

Plage de réglage : 10 - 200

Réglage usine 30 DM

démarrage refroidissement actif

Plagede réglage30-300DM

Réglage de usine 30 DM

rafraîch. en dég.-min.

Plage de réglage : -3000 - 3000 degrés minutes de rafraîchissement

Réglage usine 0

temps entre chauffage/rafraîchissement

Plage de réglage 0-48h

Réglage usine 2

Vous pouvez utiliser F1245 pour rafraîchir la maison pendant les périodes de l'année.

Attention!

Certaines options de réglage s'affichent uniquement si leur fonction est installée et activée dans la F1245.

Capteur clim/chauff

Une sonde de température supplémentaire peut être connectée à F1245 de mieux déterminer le moment auquel basculer entre le chauffage et la dissection.

Lorsque plusieurs sondes de chauffage/rafraîchissement sont installées, vous pouvez sélectionner celle que vous souhaitez contrôler dans le menu.

Attention!

Lorsque les sondes de chauffage/rafraîchissement BT74 ont été brées et activées dans le menu 5.4, aucune autre sonde ne pselectionnée dans le menu 1.9.5.

Ici vous pouvez définir à chaque température intérieure F1245 doit bascu

le rafraîchissement et le chauffage.

chauff. pièces sous temp.

Vous pouvez régler ici l'abaissement maximal de la température d'ambiance par rapport à la température souhaitée avant que F1245 ne passe en chauffage.

rafraîchissement. pièces au-dessus. temp.

Vous pouvez régler ici l'augmentation maximale de la température d'amb par rapport à la température souhaitée avant que F1245 ne passe en fraîchissement.

alarme sonde kyla

Permet de déterminer si F1245 doit déclencher une alarme si la sonde d'est débranchée ou défectueuse pendant le rafraîchissement.

démarrage refroidissement passif

Vous pouvez aussi définir à chaque température le rafraîchissement passif demarrer.

Les degrés minutes correspondant à une mesure de la demande actuelle de chauffage dans l'habitation, et déterminent le moment où le compresseur de fraîchissement et l'appoint démarrent/s'arrêtent respectivement.

démarrage refroidissement actif

Vous pouvez aussi définir à chaque température le rafraîchissement actif demarrer.

Les degrés minutes correspondant à une mesure de la demande actuelle de chauffage dans l'habitation, et déterminent le moment où le compresseur d'rafraîchissement et l'appoint démarrent/s'arrêtent respectivement.

rafraîch. en deg.-min.

Cette sélection est possible uniquement lorsque l'accessoire connecté concerne les degrés minutes de rafraîchissement.

Lorsqu'une valeur minimale ou maximale a été donnée, le système rematiquement la valeur réelle par rapport au nombre de compresseurs et rafraîchissement.

temps entre chauff/rafraîchissement

Ce paramètre n'est accessible qu'en cas de configuration avec rafraîchissement 2 tubes.

Vous pouvez régler ici la durée avant laquelle F1245 repasse en mode une fois que la demande de rafraîchissement a cessé ou inversement.

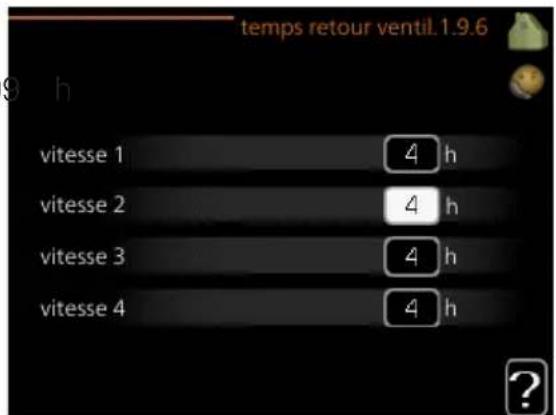

Temps RETOUR VENTIL. (accessoire nécessaire)

vitesse 1-4

Plage de réglage : de 1 à 99

Valeur par défaut : 4 h

Vous pouvez sélectionner ici le temps de retour pour un changement temporaire (vitesse 1-4) de la ventilation à partir du menu 1.2.

Le temps de retard correspond au temps écoulé avant que la vitesse revienne à la normale.

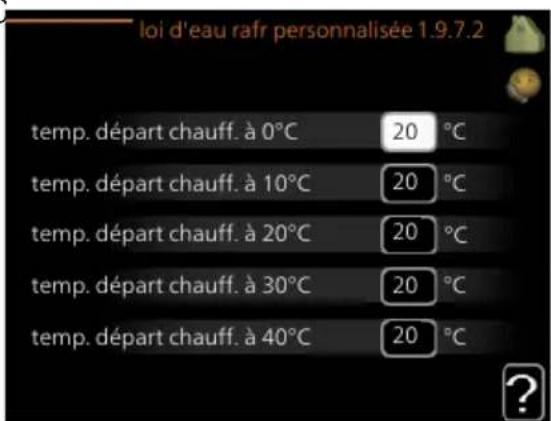

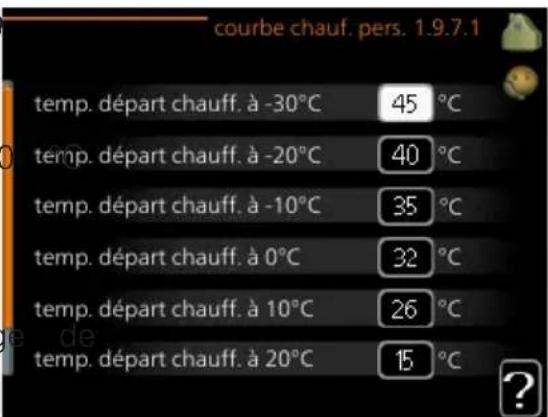

COURSE Personnalisee

température d'alimentation chauffage

Plage de réglage : de 5 à 80 rafraîchissement (accessoire nécessaire)

Selon l'accessoire utilisé, la plage de réglage varie.

Plage de réglage : 5 - 40 °C

Vous pouvez créer ici votre propre loi d'eau ou loi d'eau froide en températures de départ souhaitées pour différentes températures extérieures.

Attention!

La loi d'eau 0 du menu 1.9.1 doit être sélectionnée pour que personnelisée s'applique.

Point de température extérieur

Plage de réglage : de -40 à [Valeur manquante] Valeur par défaut : 0 °C changement de courbe Plage de réglage : de -10 à [Valeur manquante] Valeur par défaut : 0 °C

Sélectionnez ici un changement dans la loi d'eau à une certaine température extérieure. Augmenter d'un seul incrément suffit en général à modifier la température ambiente d'un degré mais dans certains cas plusieurs incrémentssont nécessaires.

La loi d'eau est affectée à ± 5 °C à partir du réglage point de tel. Il est important que la loi d'eau appropriée soit sélectionnée pour que la température ambiance reste stable.

S'il fait froid dans la maison, par exemple -2 °C, « point derrière » est réglé sur « -2 » et « changement de courbe » inté jusqu'à ce que la température ambience souhaitée soit mainte

Attention!

Attendez 24 heures pour que la température ambiantes e stabiliser avant de modifier le réglage.

Refroidissement nocturne (accessoire nécessaire)

temp. dém. air évacué

Plage de réglage : de 20 à

Valeur par défaut : 25 °C

Plage de réglage : de 3 à 10

Valeur par défaut : 6 °C

Activez ici le refroidissement nocturne.

Lorsque la température intérieure est élevée et que la température extérieure est inférieure, vous pouvez rafraîchir votre intérieur en forçant la ventilation. Si la différence de température entre l'air extrait et l'air ambiant est à la valeur définie (« Diff. min. évac. exter. ») et que la température est supérieure à la valeur définie (« temp. déclench. air évacué »), utilisez à la vitesse 4 jusqu'à ce que l'une des conditions ne soit plus remplie.

Attention!

Vous ne pouvez activer le refroidissement nocturne que si le chauffage de l'habitation est désactivé. Reportez-vous au menu 4.2.

• résultat de l'action

Plage de réglage : 0,1 - 1,0

Valeur par défaut : 0,5

Avec la fonction +Adjust, l'installation communique avec le centre de con du système de chauffage au sol et règle la courbe de chauffage ainsi que la température de départ en fonction du système de chauffage au sol.

Vous pouvez activer ici les systèmes d'émetteurs qui doivent être affectés par la fonction +Adjust. Vous pouvez aussi déterminer l'impact de la fonction sur la température de départ calculée. Plus la valeur sera importante, plus son effet se fera sentir.

Une prise en charge est nécessaire pour la fonction +Adjust

Remarque!

+Adjust doit d'abord être sélectionné dans le menu 5.4 « Entrées soft »

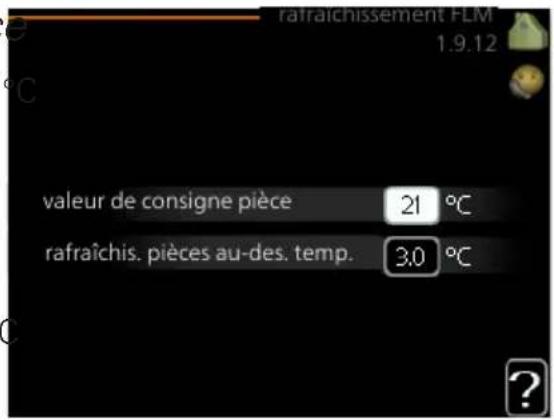

Menu 1.9.12

Rafraîchissement FLM (accessoire nécessaire)

valeur de consigne pièce

Valeur par défaut : 21 °C

rafraîchir. pièces au-dessus temp.

Plage de réglage : 3 - 10 °

Valeur par défaut : 3 °C

Lorsque vous avez activé rafraîchissement FLM dans le menu 5.3.1, colez la température ambience souhaitée dans ce menu. Sélectionnez également température à laquelle le rafraîchissement doit démarrer.

rafraîchissement FLM démarre quand la température dépasse la valeur de consigne piece + rafraîchissement. pieces au-dessus. température.

rafraîchissement FLM s'arrête quand la température ambience descend en sous de valeur de consigne piece.

Si vous disposez de plusieurs systèmes FLM, vous pouvez définir ces pour chacun d'entre eux.

Sous-menus

Ce menu est également de ni le système de menus limités pompe à chaleur esclave.

Le menu EAU CHALEUR comprend plusieurs sous-menus. Vous trouverez les informations d'état pour le menu correspondant à droite des menus.

l'augmentation temporaire de la température de l'eau chaude. L'information d'état affiche « arrêt » ou la durée restante de l'augmentation temporaire de la température.

Mode de congération du comportement en eau chaude. l'information affiche le mode sélectionné, « économique », « normal » ou

programmation Programmation du comportement en eau chaude. L'information état « réglage » s'affiche si vous avez réglé la programmation qu'elle n'est pas actuellement active, « réglage vacances » s'affiche si le réglage Vacances est actif au même moment que la programmation (lorsque la fonction Vacances est prioritaire), « actif » s'affiche si une partie de la programmation est active, sinon « arrêt » s'affiche.

Réglage de l'augmentation périodique de la température de l'eau chaude.

LUXE temporaire

Plage de réglage : 3, 6 et 1et mode « arrêt » et « aug. Valeur par défaut : « arrêt »

Lorsque les besoins en eau chaude augmentent temporairement, ce mode est utilisé pour CHOISIR une augmentation de la température de l'eau de mode Luxe pendant une durée sélectionnable.

Attention!

Si le mode Confort « lite » est sélectionné dans le menu 2., ne pourrait pas procéder à une nouvelle augmentation.

La fonction est immédiatement activée lorsqu'une période de temps est sélectionnée et confirmée à l'aide du bouton OK. Le temps restant pour le sélectionné s'affiche sur la droite.

Lorsque le temps est écoulé, F1245 retourne au mode défini. Sélectionnez « arrêt » pour désactiver luxete

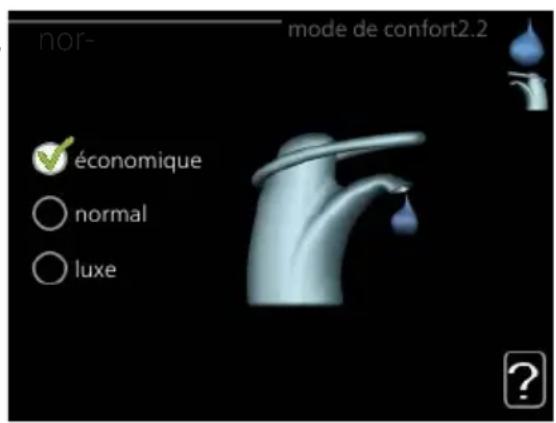

Mode de confort

Plage de réglage : économique, normal, luxe

Valeur par défaut : normal

La différence entre les modes sélectionnables correspond à la température de l'eau chaude sanitaire. Plus la température est élevée, plus vous aurez chaud longtemps.

économique : ce mode produit moins d'eau chaude que les autres modes et est toutefois plus économique. Ce mode peut être utilisé dans les bâtiments où les besoins en eau chaude sont faibles.

normal : le mode Normal fournit une plus grande quantité d'eau chaude convenablement à la plupart des habitations.

luxe : le mode Luxe procure la quantité maximale d'eau chaude possible. Dans ce mode, l'appoint électrique peut être partiellement utilisé pour produire l'eau chaude, ce qui augmente les coûts de fonctionnement.

Menu 2.3

Programmation

Les différents conforts d'eau chaude de la pompe à chaleur peuvent être mis ici jusqu'à deux périodes différentes chaque jour.

La programmation est activée/désactivée en cochant/décochant « activé ». Définir des horaires définis ne sont pas affectés par la désactivation.

Programmation : permet de sélectionner la programmation à modifier.

Activé : permet d'activer ici la programmation pour la période sélectionnée. Les heures définis ne sont pas affectés lors

Jour : permet de sélectionner le ou les jours de la semaine concernés par la programmation. Pour annuler la programmation d'un jour en particulier, l'I pour ce jour doit être réinitialisée en réglant l'heure de démarrage à l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours seront définis en fonction de cette ligne.

Période de temps : permet de sélectionner l'heure de démarrage et d'arrêt de la programmation d'un jour en particulier.

Réglage : permet de régler le comportement de l'eau chaude à appliquer pendant la programmation.

Connit : en cas de connit entre deux réglages, un point d'exclamation s'affiche.

Si vous souhaitez régler une programmation similaire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les souhaités.

Réglez l'heure d'arrêt avant l'heure de démar rage afin que celle-ci se prolonge après minuit. La programmation s'arrête alors le jour suivant à l'heure d'arrêt définie.

La programmation démarre toujours à la date à laquelle l'heure de départ est réglée.

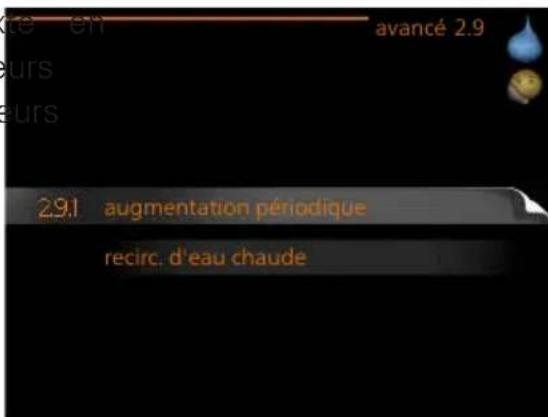

Menu 2.9

AVANCE

Le menu avance comporte du texte orange et est destiné aux utilisateurs de sous-menus. Ce menu comprend plusieurs sous-menus.

Menu 2.9.1

Augmentation périodique

periode

Plage de réglage : de 1 à 90

Valeur par défaut : 14 jours

heure de démarrage

Plage de réglage : 00:00 - 23

Valeur par défaut : 00:00

Pour éviter l'apparition de bactéries dans le préparateur ECS, le compteur d'appoint électrique immergé peut augmenter la température de l'eau pendant un court moment à intervalles réguliers.

Les délais entre les augmentations peuvent être sélectionnés ici. Les paramètres peuvent varier entre 1 et 90 jours. Le réglage d'usine est de 14 jours ou décembre « activé » pour démarrer ou arrêter la fonction.

durée de fonctionnement

Plage de réglage : 1-60 min

Valeur par défaut : 60 min.

temps d'arrêt

Plage de réglage : de 0 à 60

Valeur par défaut : 0 min.

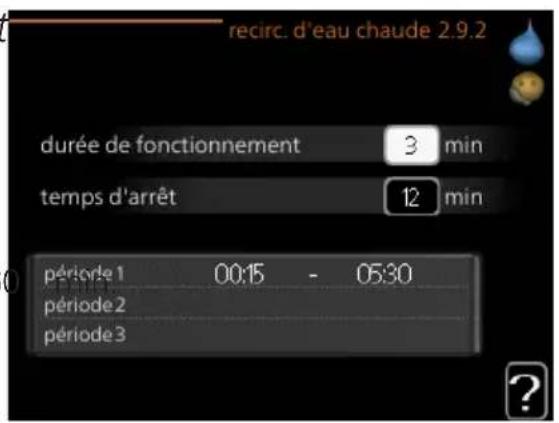

Vous pouvez régler ici jusqu'à trois périodes différentes par jour de bon d'eau chaude. Pendant les périodes définies, la pompe de bouclage d'eau fonctionne conformément aux réglages ci-dessus.

« durée de fonctionnement » permet de déterminer la durée d'exécution de la pompe de bouclage d'eau chaude.

« temps d'arrêt » permet de déterminer la durée d'inactivité de la pc bouclage d'eau chaude entre deux exécutions.

Sous-menus

Pour le menu INI il existe plusieurs sous-menus. Aucun réglage peut être effectué dans ce dernier, ils affichent uniquement informations. Vous trouverez les mations d'état pour le menu correspondant à droite des menus.

Ce menu est également de ni le système de menus limités pompe à chaleur esclave.

infos d'entretien indique les niveaux de température et les régla dans l'installation.

infos compresseur indique les durées de fonctionnement, le nom de démarrage etc. du compresseur dans la pompe à chaleur.

infos chaleur sup af che les informations relatives aux durées de fonctionnement des appoints, etc.

journal des alarmes affiche la dernière alarme ainsi que les info concernant la pompe à chaleur lorsque l'alarme s'est déclenchée.

journal temp. la température intérieure moyenne par semaine cours de l'année passée.

INFOS d'entretien

Vous trouvez ici toutes les informations concernant l'état de fonctionnement réel de la pompe à chaleur (par températures réelles, etc.). Aucune modification ne peut être apportée. Ces informations couvrent plusieurs pages. Tournez le bouton de compréhension pour parcourir les différentes pages.

Un code QR apparaît sur un côté. Ce

code QR indique un numéro de série, le nom du produit et des dorrctionnement limitées.

Symboles utilisés dans ce menu :
			ChauffageCompresseur
			Eau chaudeSupplément
			Circulateur chauffage (orange)Circula
			PiscineRafraîchissement
			Accessoire solaireVentilation

INFOS compresseur

Les informations sur l'état de fonctionnement et les statistiques du compresseur sont disponibles ici. Aucune modification ne peut être apportée.

Ces informations couvrent plusieurs pages. Tournez le bouton de composant pour parcourir les différentes pages

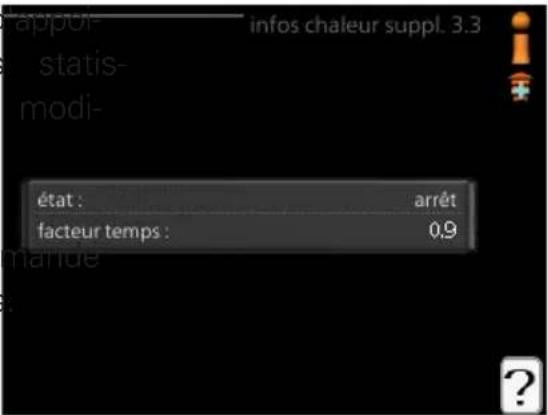

INFOS chaleur SUPPL.

Les informations sur les réglages, l'état de fonctionnement et les tiques sont disponibles ici. Aucune cation ne peut être apportée.

Ces informations couvrent plusieurs pages. Tournez le bouton de composition pour parcourir les différentes pages.

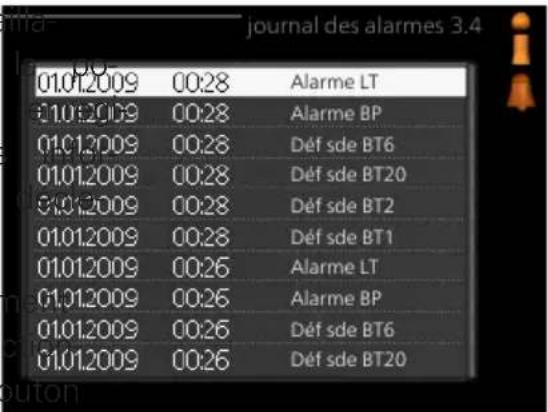

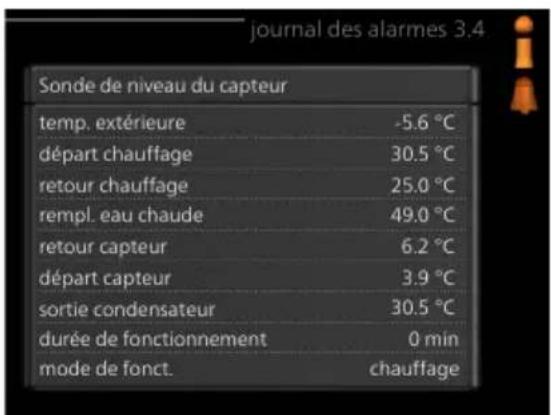

Journal des alarmes

Pour faciliter la détection des défauts, l'état de fonctionnement de mpe lors des alertes d'alarme est stri ici. Vous pouvez consulter les mations des 10 dernières alarmes enchées.

Pour visualiser l'état de fonctionnement du système en cas d'alarme, sélectionnez l'alarme et appuyez sur le bouton OK.

Informations relatives à une alarme.

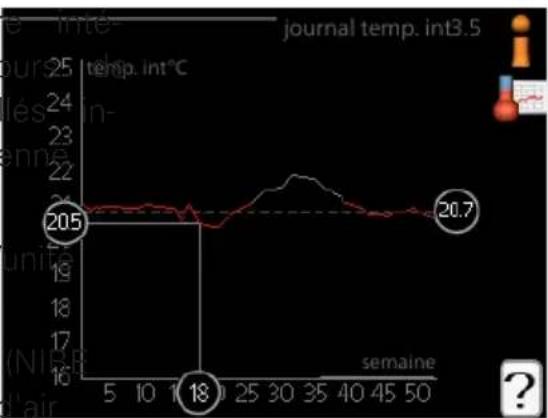

Journal TEMP. INT

Vous pouvez voir ici la températureure moyenne par semaine au cours de l'année passée. La ligne en pointillée la température annuelle moye

La température extérieure moyenne s'affiche uniquement si une sonde d'ambiance est installée.

Sinon, si un module d'air extrait (FLM) est installé, la température extraite s'affiche.

Pour relever une température moyenne

1. Tournez le bouton de commande de manière à ce que l'anneau sa avec le numéro de la semaine soit sélectionné.
2. Appuyez sur le bouton OK.
3. Suivez la ligne grise jusqu'au graphique et vers la gauche pour relorer la température interieure moyenne de la semaine sélectionnée.
4. Vous pouvez maintenant sélectionner les relevés de différentes semaines en tournant le bouton de commande vers la droite ou la gauche dont la température moyenne.
5. Appuyez sur le bouton OK ou Retour pour quitter le mode Lecture

Sous-menus

Le menu POMPE A CHAUFFAGE comprend plusieurs sous-menus. Vous trouverez les informations d'état pour le menu correspondant à des menus.

fonctions supplémentaires Réglages s'appliquant à toute fonction supplémentaire installée dans le système chauffage.

mode de fonctionnement Activation du mode de fonctionnement manuel ou automatique. L'information d'état indique le mode de fonctionnement sélectionné.

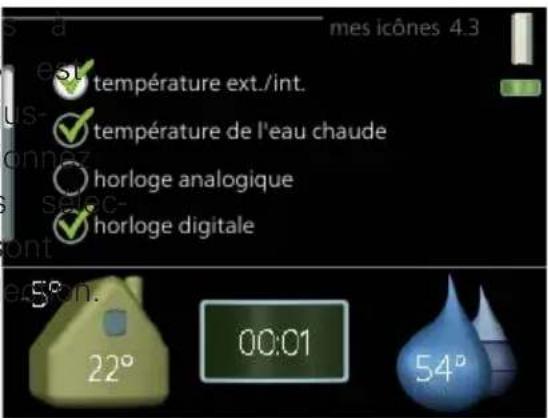

mes icônes Réglages concernant les icônes de l'interface utilisée. La pompe à chaleur devant s'afficher lorsque la porte est fermée. Heures et date Réglage de l'heure et de la date actuelles.

langue Sélectionnez ici la langue d'affichage. L'information d'état indique la langue sélectionnée.

réglage vacance Programmation du chauffage, de l'eau chaude et de la ventilation (vacances). L'information d'état « réglage » s'affiche. Réglez un programme particulier pour vos vacances, mais il n'est actif sur le moment, « actif » s'affiche si une partie du prog active, sinon l'information « arrêt » s'affiche.

avancé Réglage du mode de fonctionnement de la pompe à ch

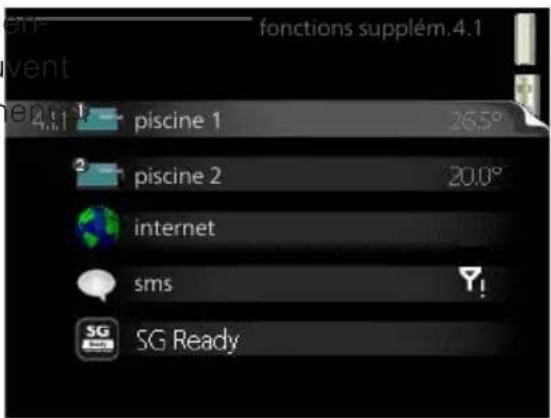

Fonctions supplémentaires

Les réglages de fonctions supplémentaires installées sur F1245 ne peuvent être effectués à partir des sous-menus.

Piscine 1 - piscine 2 (accession nécessaire)

température de démarrage

Plage de réglage : de 5,0 à

Valeur par défaut : 22,0 °C

température d'arrêt

Plage de réglage : de 5,0 à

Valeur par défaut : 24,0 °C

Sélectionnez si la commande de la piscine doit être activée, la plage d’heures (de démarraGe et d’arrêt) dans laquelle le chauffage de la piscine peut avoir lieu et le nombre de compresseurs pouvant fonctionner simultanément.

Lorsque la température de la piscine est inférieure à la température de démarra ge, et que vous n'avez plus besoin d'eau chaude ou de chauffage, le système commence à chauffer la piscine.

Décochez « activités » pour désactiver le système de chauffage de la p

Attention!

La température de démarrage ne peut pas être régée à une v excessant la température d'arrêt.

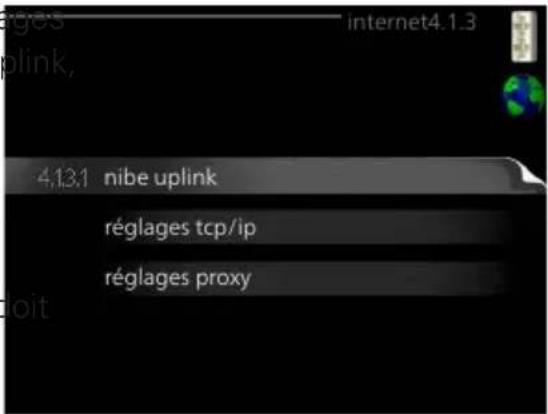

Menu 4.1.3

Vous pouvez ici effectuer les règles pour connecter F1245 via NIBE U qui utilise Internet.

Remarque!

Pour que ces fonctions marchent, le câble réseau est connecté.

NIBE UPLINK

Vous pouvez ici gérer la connexion de l'installation à NIBE Uplink (nibeuplink. com) et voir le nombre d'utilisateurs connectés à l'installation via internet.

Un utilisateur connecté dispose d'un compte utilisateur dans NIBE Uplink, requérant l'autorisation de commander, contrôler et voir les installations.

Demande d'un nouvel accès

Pour connecter un compte utilisé sur NIBE Uplink à votre installation, devez demander un code d'accès unique.

1. Sélectionnez « demande nouvel ch. de connex. » et appuyez sur le OK.
2. L'installation communique désormais avec NIBE Uplink pour créer un d'accès.
3. Lorsqu'un accès a été reçu, il s'affiche dans le menu à « chaîne de » et est valable pour 60 minutes.

Déconnecter tous les utilisateurs

1. Sélectionnez « déconnexion de tous les utilisateurs » et appuyez sur le OK.
2. L'installation communique avec NIBE Uplink pour déconnecter tous les lecteurs connectés via Internet.

Remarque!

Une fois les utilisateurs déconnectés, aucun d'entre eux ne peut contrôler ni commander votre installation via NIBE Uplink sans une nouvelle chaîne de connexion.

Menu 4.1.3.8

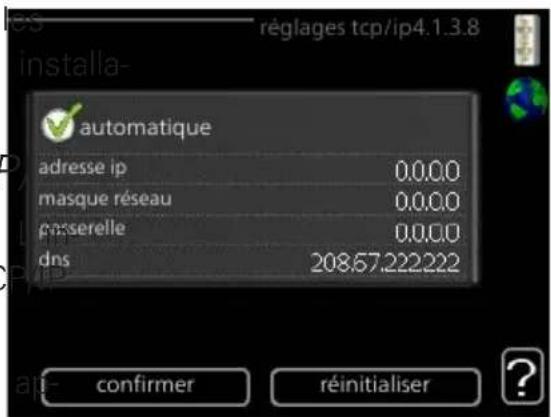

Réglages tcp/ip

Vous pouvez maintenant effectuer réglages TCP/IP à partir de votre connexion.

Réglage automatique (DHCP)

1. Cochez la case «automatique». L'installation reçoit les réglages IP en utilisant le DHCP.
2. Sélectionnez « confirmer » et appuyez sur le bouton OK.

Réglage manuel

1. Décchez «automatique», vous avez désormais accès à plusieurs options de réglage.
2. Sélectionnez « adresse IP » et appuyez sur le bouton OK.
3. Saissez les détails corrects via le clavier virtuel.
4. Sélectionnez « OK » et appuyez sur le bouton OK.
5. Répétez les opérations 1 à 3 pour «masque réseau», «passerelle», et
6. Sélectionnez « confirmer » et appuyez sur le bouton OK.

Attention!

L'installation ne peut pas se connecter à Internet sans les règles TCP/IP corrects. Si vous n'êtes pas sûrs des réglages valables, le mode automatique ou contactez votre administrateur réseau (ou équivalent) pour obtenir plus d'informations.

Tous les réglages effectués depuis l'ouverture du menu peuvent être réinitialisés en marquant «réinitialiser» et en appuyant sur le bout OK.

Menu 4.1.3.9

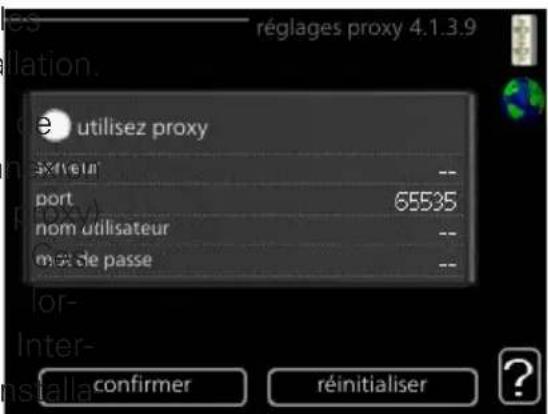

Réglages PROXY

Vous pouvez maintenant effectuer les réglages du proxy pour votre installation. Les réglages de proxy permettent de fournir des informations sur la connexion à un serveur intermédiaire (serveur situé entre l'installation et Internet). Ces réglages sont principalement utilisés lorsque l'installation est connectée à Internet via un réseau d'entreprise. L'installation prend en charge l'authentification.

par proxy de type HTTP Basic et HTTP de type Digest.

Si vous avez des doutes quant aux réglages applicables, contactez notre administrateur réseau (ou équivalent) pour obtenir plus d'informations.

Réglage

1. Cochez la case « utilisez proxy » si vous ne souhaitez pas utiliser de
2. Sélectionnez « serveur » et appuyez sur le bouton OK.
3. Saissez les détails corrects via le clavier virtuel.
4. Sélectionnez « OK » et appuyez sur le bouton OK.
5. Répétez les opérations 1 à 3 pour «port», «nom utilisateur» et «mot de passe».
6. Sélectionnez « confirmer » et appuyez sur le bouton OK.

Tous les réglages effectués depuis l'ouverture du menu peuvent être réinitialisés en marquant «réinitialiser» et en appuyant sur le bout OK.

Menu 4.1.4

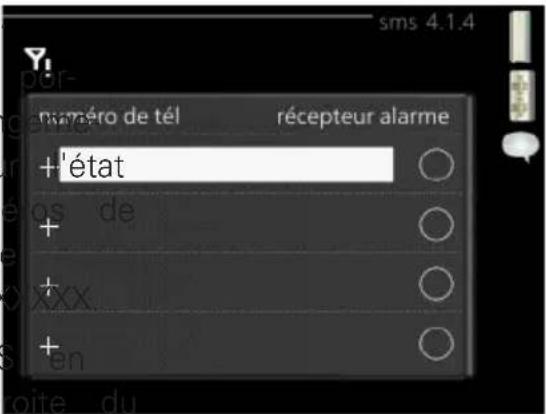

SMS (UN ACCESSOIRE EST REQUIS)

Paramétrez ici l'accessoire SMS 40. Ajoutez les numéros de téléphone pouvant avoir accès aux charms et recevoir des informations sur la pompe à chaleur. Les numéros de téléphone portable doivent inclure le code pays, par exemple, +33 XXX. Si vous souhaitez recevoir un SMS en cas d'alarme, cochez la case à côté du numéro de téléphone.

Remarque!

Les nombres de téléphone fournis doivent avoir une fonction de réception des SMS.

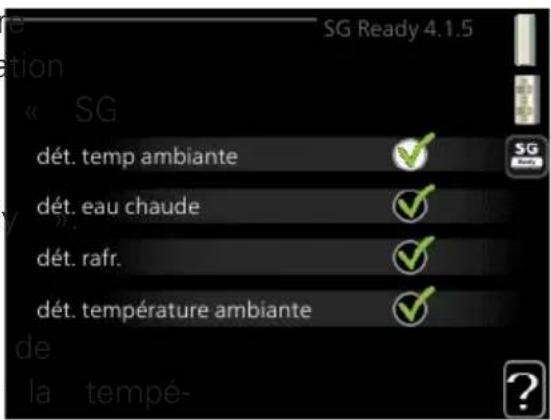

Me- nu 4.1.5

Cette fonction peut uniquement être utilisée dans les réseaux d'alimentation prenant en charge la norme Ready »

Réglez ici la fonction « SG Ready » dét. temp. ambiente

Ici, vous déterminez si l'activation « SG Ready » a un impact sur la température ambiance.

Lorsque « SG Ready » est en mode économique, le décalage parallèlement impérature intérieure augmente de « +1 ». Si une sonde d'ambiance est activée, la température ambiente souhaitée augmente de 1 °C.

Lorsque « SG Ready » est en mode surégime, le décalage parallelepe nature intérieure augmente de « +2 ». Si une sonde d'ambiance est activée, la température ambiente souhaitée augmente de 2 °C.

Détection d'eau chaude

Ici, vous déterminez si l'activation de « SG Ready » a un impact sur de l'eau chaude.

Quand « SG Ready » est en mode économique, la température d'arrêt chaude est régée au plus haut palier possible uniquement au niveau d'annement du compresseur (appoint électrique immergé non autorisé).

Quand la « SG Ready » est en mode surégime, l'eau chaude est régée au palier « luxe » (appoint électrique immergé autorisé).

Dét. rafr. (accessoire nécessaire)

Ici, vous déterminez si l'activation de « SG Ready » a un impact sur l'ambiente lors du rafraîchissement.

Quand la « SG Ready » est en mode économique et rafraîchissement, la température interieure n'est pas affectée.

Lorsque « SG Ready » est en mode surégime et que le mode rafraîchissement est activé, le décalage parallèle de la température intérieure baisse de. Une sonde d'ambiance est installée et activée, la température ambiante s'abaisse de 1 °C.

Dét. température ambiantе (accessoire nécessaire)

Ici, vous déterminez si l'activation de « SG Ready » a un impact sur la piscine.

Lorsque « SG Ready » est en mode économique, la température sous la piscine (température de départ/d'arrêt) augmente de 1 °C.

Lorsque « SG Ready » est en mode surégime, la température souhaitée sous la piscine (température de départ/d'arrêt) augmente de 2 °C.

Remarque!

Cette fonction doit être connectée et activée dans notre F1245.

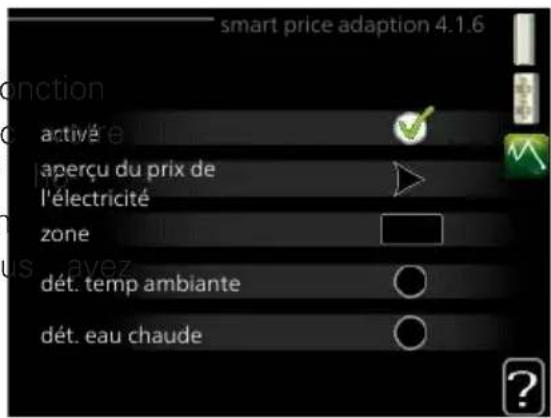

Activé

Vous ne pouvez utiliser cette fonction si vous avez convenu avec fournisseur d'électricité d'un tarif compatible avec la fonction Smart price adaptionTM et si vous avez un compte NIBE Uplink activé.

Zone

Vous indiquez ici à quel endroit (dans quelle zone) la pompe à chaleur mise en place.

Contactez votre fournisseur d'électricité pour connaître les chiffres de z à partir.

Détection de température ambiantе

Plage de réglage 1-10

Réglage usine 5

Détection d'eau chaude

Plage de réglage : 1 - 4

Réglage usine 2

Dét. température ambiente

Plage de réglage 1-10

Réglage usine 2

Détection de rafraîchissement

Plage de réglage : 1 - 10

Réglage usine 3

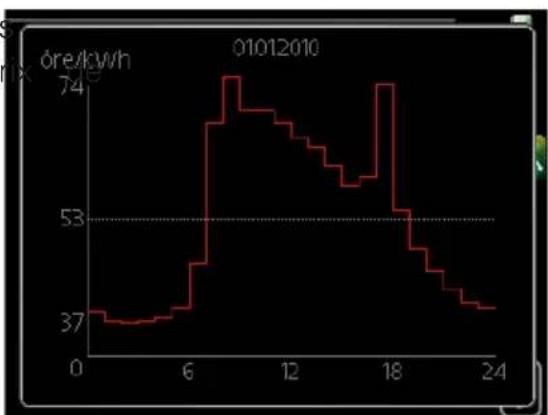

Aperçu du prix de l'électricité

Permet d'obtenir des informations concernant les fluctuations du prix de l'électricité jusqu'à trois jours.

Dans le menu Smart price adaption™, vous indiquez où se trouve la chaleur et le rôle que doit jouer le prix de l'électricité. Plus la valeur, plus l'impact du tarif de l'électricité est important et plus les économies sont importantes. Le risque que le comportement soit affecté est aussi plus élevé.

La fonction Smart price adaption™ permet d'adapter la consommation de la pompe sur 24 heures en fonction des intervalles disposant des tarifs les plus bas en électricité, ce qui permet des économies dans le cas de contrats en électricité basés sur des tarifs horaires. Cela est basé sur un taux horaire pour les 24 prochaines heures, qui est transmis via NIBE Uplink. Par conséquent, une connexion Internet et un compte Uplink sont obligatoires.

Désélectionnez « activé » pour désactiver Smart price adaption™.

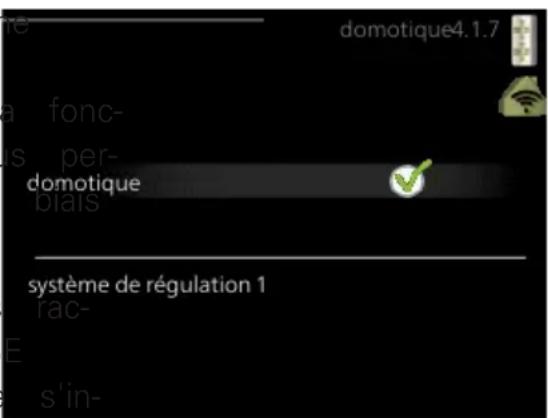

Domotique (accessoire nécessaire)

Lorsque vous disposez d'un système domotique capable de communiquer avec NIBE Uplink, l'activation de la fonction domotique dans ce menu vous met en contrôle de la F1245 par le biais d'une application.

Lorsque vous permetteaux unités, cordées de communiquer avec NIBU. Uplink, votre système de chauffagetege naturellement à votedomotiquevous permet d'optimiser le fonction

Attention!

La fonction domotique requiert NIBE Uplink.

réglages
déf. tarif
Impact CO2*
périodes tarifaires, électricité
périodes tarifaires, tarif xe**
per tarifaire, aj. dériv. ext.
per tarifaire, aj. étape ext.

La fonction privilégie le mode d'utilisation de chaque source d'énergie. Vous pouvez indiquer si le système doit utiliser la source d'énergie la plus économique. Vous pouvez également indiquer si le système doit utiliser la source d'énergie la plus neutre.

• Sélectionnez la méthode de contrôle « » dans les paramètres pour ouvrir ce menu. Sélectionnez « Zone » sous def. tarif pour ouvrir ce menu.

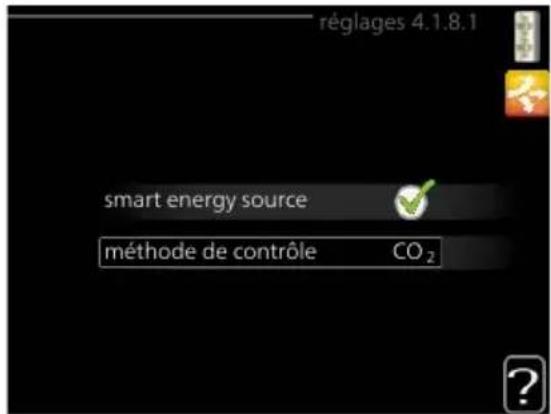

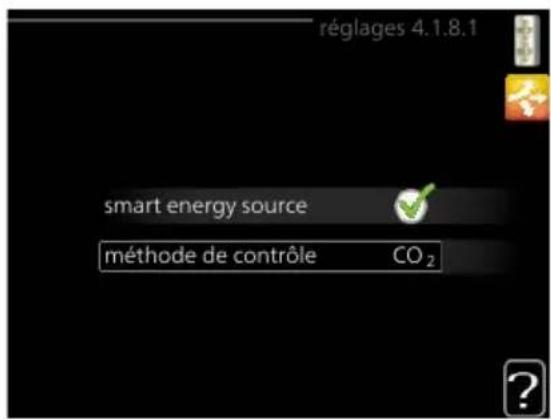

Menu 4.1.8.1

Réglages

smart energy sourceTM
Plage de réglage : Arrêt/Marche
Réglage d'usine : Arrêt
méthode de contrôle
Plage de réglage : Prix/CO
Réglage d'usine : Prix

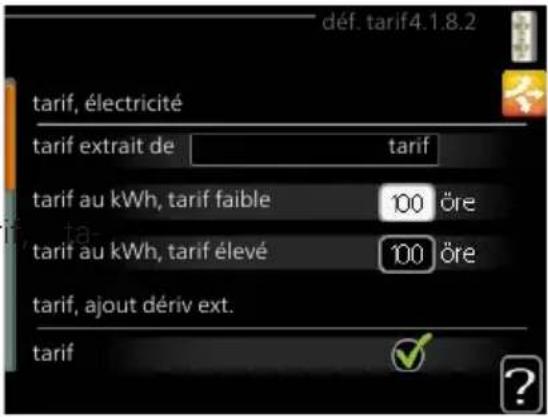

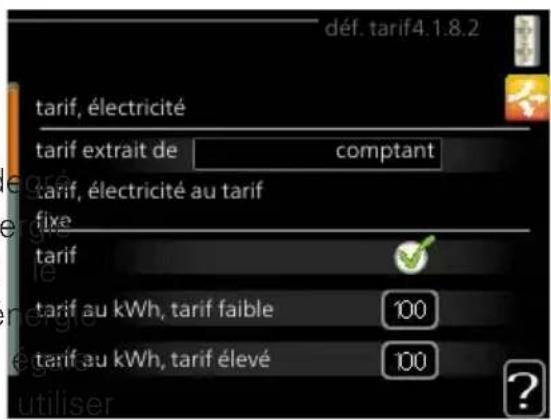

Menu 4.1.8.2

DEF. TARIF

tarif, électricité

Plage de réglage : comptant, tarif xe

Réglage d'usine : tarif xe

Plage de réglage tarif xe : 0-100 000*

tarif, ajout dérivation externe.

Plage de réglage : tarif, tarif xe

Réglage d'usine : tarif xe

Plage de réglage tarif xe : 0-100 000*

tarif, ajout étape ext.

Plage de réglage : tarif, tarif xe

Réglage d'usine : tarif xe

Plage de réglage tarif xe : 0-100 000*

Vous pouvez indiquer si le système doit procéder au contrôle en fonction du comptant, du tarif réglementé ou d'un tarif xe. Le réglage est effectué pour chaque source d'énergie. Vous ne pouvez utiliser le tarif au comptant que si vous avez convenu d'un tarif horaire avec votre fournisseur d'électricité.

La devise dépend du pays sélectionné.

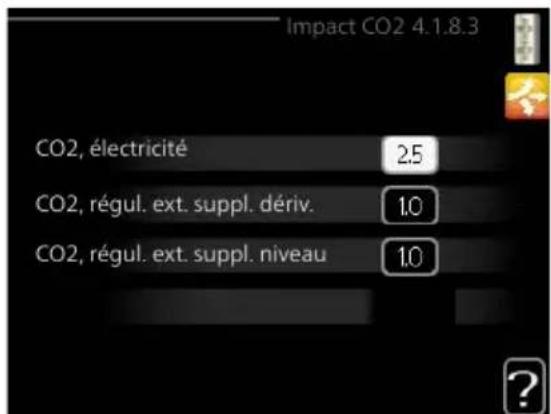

IMPACT CO2

CO2, électricité

Plage de réglage : 0-5

Valeur par défaut : 2,5

CO2, régul. ext. suppl. dériv.

Plage de réglage : 0-5

Valeur par défaut : 1

CO2, régul. ext. suppl. niveau

Plage de réglage : 0-5

Valeur par défaut : 1

Vous pouvez définir ici l'empreinte carbone de chaque source d'énergie. L'empreinte carbone est propre à chaque source d'énergie. Par exemple, l'énergie produite par les cellules photovoltaïques et les éoliennes peut être considérée comme neutre en termes d'émission de dioxyde de carbone. Il donc un faible impact2. Cette énergie issue de carburants fossiles peut être considérée comme ayant une empreinte carbone supérieure. Elle a donc un CO_2 plus élevé.

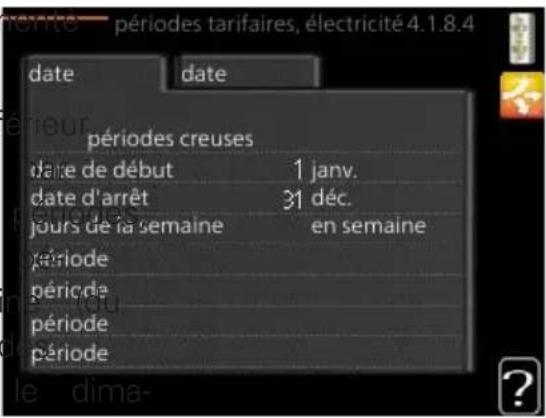

Menu 4.1.8.4

Periodes tarifairs, electricite

Vous pouvez utiliser le tarif réglementaire pour l'appoint électrique.

Déclinez les périodes de tarif. Vous pouvez définir deux périodes ann. Au sein de chacune de ces vous pouvez définir jusqu'à quatre périodes pour les jours de la semaine (lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et dimanche).

Menu 4.1.8.5

PERIODES TARIFAIRS, TARIF FIXE

Vous pouvez utiliser le tarif réglementaire pour un coût d'électricité fixe.

Définissez les périodes de tarif. Vous pouvez définir deux périodes ann. Au sein de chacune de ces vous pouvez définir jusqu'à quatre périodes pour les jours de la semaine (lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et dimanche).

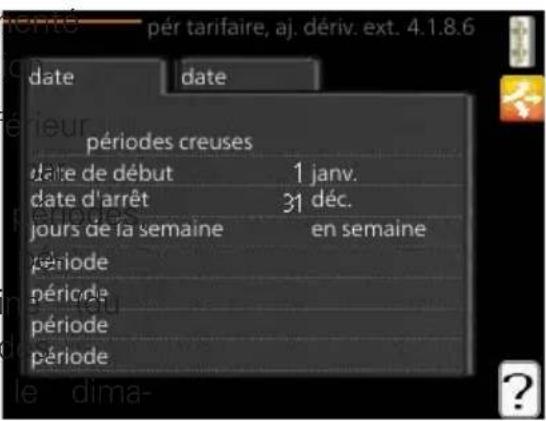

Menu 4.1.8.6

PER Tarifaire, AJ. DERIV. EXT.

Vous pouvez utiliser le tarif réglementaire pour l'appoint électrique par dérivation. Définissez les périodes de tarif. Vous pouvez définir deux périodes annuelles. Au sein de chacune de ces périodes, vous pouvez définir jusqu'à quatre périodes pour les jours de la semaine (lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et dimanche).

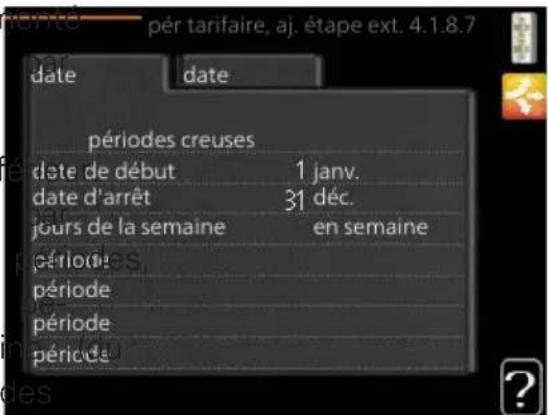

Menu 4.1.8.7

PER tarifaire, AJ. étape EXT.

Vous pouvez utiliser le tarif réglement pour l'appoint électrique commandé par incrément.

Déclinez les périodes de tarif. Vous pouvez définir deux périodes ann. Au sein de chacune de ces vous pouvez définir jusqu'à quatre périodes pour les jours de la semaine (lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et dimanche).

Menu 4.2

Mode de fonction.

mode de fonct.

Plage de réglage : auto, manuel supérieur unique.

Valeur par défaut : auto

Fonctions

Plage de réglage : compresseur supplémentaire, chauffage, rafraîchissement.

Le mode de fonctionnement de la pompe à chaleur est généralement « auto ». Il est également possible de régler la pompe à chaleur sur « unique », mais uniquement lorsqu'un appoint est utilisé, ou « manuel » pour vous-même les fonctions autorisées.

Modifiez le mode de fonctionnement en sélectionnant le mode souhaité en appuyant sur le bouton OK. Lorsqu'un mode de fonctionnement est sélectionné, il indique les éléments de la pompe à chaleur qui sont autorisés (barre autorisée) et les alternatives sélectionnables à droite. Pour sélectionner les fonctions sélectionnables autorisées ou non, sélectionnez la fonction à l'aide du bouton de commande et appuyez sur le bouton OK.

Mode de fonctionnement auto

Dans ce mode de fonctionnement, la pompe à chaleur désigne automatiquement les fonctions autorisées.

Mode de fonctionnement manuel

Dans ce mode de fonctionnement, vous pouvez décider quelles fonctions autorisées. Vous ne pouvez pas désélectionner « comprresseur » en commande.

Mode de fonctionnement chaleur sup. uniq.

Dans ce mode de fonctionnement, le compresseur est désactivé et seul est utilisé.

Attention!

En sélectionnant le mode « chal. sup. uniq. », le compresseur est désélectionné et les coûts de fonctionnement sont plus importants.

Fonctions

« compresseur » est l'unité qui permet de produire du chauffage et chaudière pour l'habitation. Si « compresseur » est désactivé en mode automatique

Un symbole apparaît dans le menu principal. En mode manuel, vous ne pouvez pas désélectionner « compresseur ».

« supplément » est l'unité qui aide le compresseur à chauffer l'habitat et l'eau lorsque ce dernier est incapable de répondre seul à la demande.

« chauffage » signifie que l'habitation est chauffée. Vous pouvez désélectionner la fonction lorsque vous souhaitez couper le système de chauffage.

« rafraîch. » signe que l'habitation est rafraîchie lorsqu'il fait chaud. Vous pouvez désélectionner cette fonction lorsque vous souhaitez couper le système de rafraîchissement. Cette alternative nécessite l'installation de l'accès de rafraîchissement.

Attention!

Si vous désélectionnez « supplément », cela peut signifier que l'habitation n'a pas été suffisamment chauffée.

Menu 4.3

Mes ICONES

Vous pouvez sélectionner les icônes à afficher lorsque la porte du F1245 est fermée. Vous pouvez sélectionner jusqu'à 3 icônes. Si vous en sélectionnez plus de trois, les premières icônes sélectionnées disparaîtront. Les icônes s'affichent d'après leur ordre de sélection.

Menu 4.4

HEURE et DATE

Ici, vous pouvez définir l'heure, la date, le mode d'affichage et le fuseau

L'heure et la date sont réinitialisées automatiquement si la pompe à chaleur est raccordée à Uplink. Pour obtenir l'heure correcte, déclarez le fuseau horaire.

Sélectionnez la langue dans laquelle vous souhaitez que les informations soient affichées.

Réglage vacances

Pour réduire la consommation d'énergie pendant les vacances, vous pouvez programmer la baisse de la température de chauffage et de l'eau chaude sanitaire. Le rafraîchissement, la ventilation, le fraîchissement de la piscine et le panneau solaire peuvent également être programmés si ces fonctions sont disponibles.

Si aucune sonde d'ambiance n'est activée, c'est que le décalage souhaité d'eau doit être défini. Augmenter d'un seul incrément suffit en général à modifier la température ambiance d'un degré, mais dans certains cas plus d'incréments sont nécessaires. Ce réglage s'applique à tous les systèmes de distribution sans sondes d'ambiance.

La programmation Vacances débute à 00:00 à la date de démarrage et se termine à 23:59 à la date d'arrêt.

Configurez le réglage Vacances de sorte qu'il s'arrête environ un jour avant votre retour. Ainsi, la température ambiant et l'eau chaude ont suffisamment de temps pour retrouver leurs niveaux habituels.

Effectuez le réglage Vacances à l'avance et activez-le juste avant départ afin de bénéficier d'un comportement optimal.

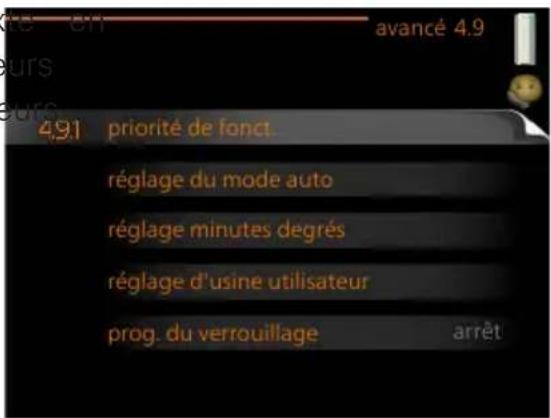

Menu 4.9

AVANCE

Le menu avance comporte du textile orange et est destiné aux utilisateurs avancés. Ce menu comprend plusieurs sous-menus.

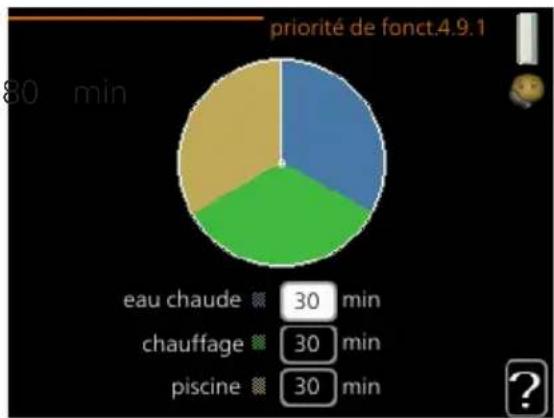

Menu 4.9.1

Priorité de FONCT.

Priorité de fonction.

Plage de réglage : de 0 à 30 min. Valeur par défaut : 30 min.

Choisissez ici la durée de fonctionnement de la pompe à chaleur pour critère si plusieurs d'entre eux sont applicables simultanément. S'il n'y a un seul critère, la pompe à chaleur fonctionne selon ce critère uniquement. L'indicateur montre à quel endroit se situe la pompe à chaleur dans

Si le réglage 0 minute est sélectionné, cela signifie que ce critère n'est pas prioritaire mais qu'il ne sera activé qu'en l'absence d'autres critères.

Menu 4.9.2

Réglage du mode AUTO

Démarrer le rafraîchissement (accessoire nécessaire)

Plage de réglage : -20 - 40

Réglage usine 25

arrêter le chauffage

Plage de réglage : -20 - 40

Valeurs par défaut : 17

arrêter chauffage additionnel.

Plage de réglage : -25 - 40 °C

Réglage usine 5

temps de latence

Plage de réglage : de 0 à 48 h

Valeur par défaut : 24 h

Lorsque le mode de fonctionnement est réglé sur « auto », la pompe sélectionne le moment auquel le démarrage et l’arrêt de l’appoint et d’action de chaleur sont autorisés en fonction de la température extérieure. S’il existe des accessoires de rafraîchissement ou si la pompe à chaleur d’une fonction de rafraîchissement intégrée, vous pouvez aussi sélectionner température de démarrage du rafraîchissement.

Sélectionnez les températures extérieures moyennes dans ce menu.

Attention!

La température régée dans « arrêter chauffage add. » ne peut être supérieure à la température régée dans « arrêter le chauffage;

temps de ltrage: Vous pouvez également régler la durée (temps dépendant de laquelle la température moyenne est calculée). Si vous sélectionnla température extérieure actuelle est prise en compte.

Attention!

Dans les systèmes où le chauffage et le rafraîchissement partagent les mêmes tuyaux, « arrêter le chauffage » ne peut pas être délaissé de « démarrer le rafraîchissement » s'il n'existe pas de séquence rafraîchissement/chauffage.

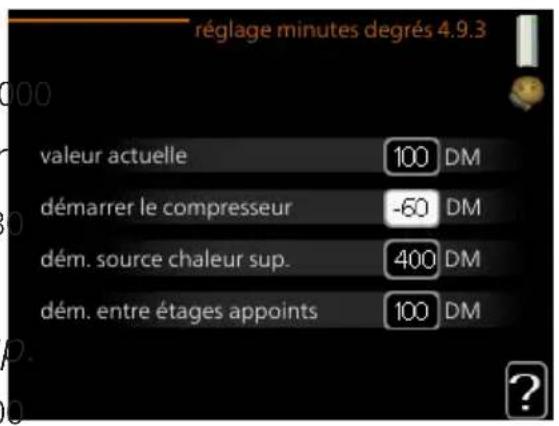

Menu 4.9.3

Réglage minutes degrés

valeur actuelle

Plage de réglage : -3000 - 30

démarrer le compresseur

Plage de réglage : -1000 - -3

Valeur par défaut : -60

démarrage source chaleur sur

Plage de réglage : 100 - 100

Réglagedusine400

dém. entre étages appoints

Plage de réglage : 0 - 1000

Réglage usine 100

Les degrés minutes correspondant à une mesure du besoin actuel de dans l'habitation, et déterminent le moment où le compresseur démarre/s

Attention!

Une valeur supérieure pour « démarrer le compresseur » entraîne des démarrages plus fréquents du compresseur, ce qui accroît son usure. Une valeur trop faible peut entraîner des températures intérieures égales.

Menu 4.9.4

Réglage d'usine utilisateur

Tous les réglages par défaut auxquels peut accéder l'utilisateur (y compris menus avancés) peuvent être réinitialisés ici.

Attention!

Après le réglage d'usine, tous les réglages personnels, tels que les courbes de chauffage, doivent être réinitialisés.

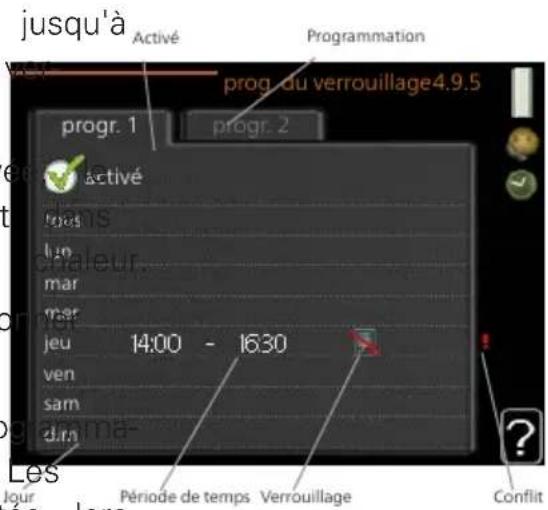

PROG. du verrouillage

Il est possible de programmer deux périodes différentes pour le rouillage du compresseur.

Lorsque la programmation est activée, le symbole de verrouillage réel apparait. Le menu principal de la pompe à

Programmation : permet de sélectionner ici la période à modifier.

Activé : permet d'activer la programmation pour la période sélectionnée. Les horaires définis ne sont pas affectés par la désactivation.

Jour : permet de sélectionner le ou les jours de la semaine concernés. Pour annuler la programmation d'un jour en particulier, l'I pour ce jour doit être réinitialisée en réglant l'heure de démarrage à de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours seront définis en fonction de cette ligne.

Période de temps : permet de sélectionner l'heure de démarrage et d la programmation d'un jour en particulier.

Verrouillage : permet de sélectionner le verrouillage souhaité.

Connit : en cas de connit entre deux réglages, un point d'exclamation s'affiche.

Verrouillage du compresseur.

Verrouillage de l'appoint électrique

Si vous souhaitez régler une programmation similaire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les souhaités.

Réglez l'heure d'arrêt avant l'heure de démarrage afin que celle-ci se prolonge après minuit. La programmation s'arrête alors le jour suivant à l'heure d'arrêt définie.

La programmation démarre toujours à la date à laquelle l'heure de démarrage est réglée.

Attention!

Le verrouillage à long terme peut diminuer le comportement et les éc de fonctionnement.

4 Problèmes d'inconfort

Dans la plupart des cas, la pompe à chaleur relève les interférences opérationnelles et les signale par des alarmes. Les instructions s'affichent alors à l'écran. Voir page 78 pour de plus amples informations concernant la gestion des alarmes. Si le dysfonctionnement ne s'affiche pas à l'écran, ou si l'écran n'est pas allumé, vous pouvez utiliser le dépannage suivant.

Gestion des alarmes

Une alarme se déclenche en dysfonctionnement. Elle est signée par un voyant d'état passant en continu au rouge continu. Une nette d'alarme s'affiche également dans la fenêtre d'information.

ALARME

Une alarme avec un voyant d' rouge indique un dysfonctionnement

que la pompe à chaleur est incapable de régler. En tournant le de commande et en appuyant sur OK, vous pouvez afficher le type d'alarme et procéder à sa réinitialisation. Vous pouvez également choisir de régler la pompe à chaleur sur mode aide.

info/action Vous pouvez voir ici la signification de l'alarme et obtenir des astuces pour corriger le problème à l'origine de celle-ci.

réinitialisation de l'alarme Dans de nombreux cas, il suffit de sélectionner « réinitialisation de l'alarme » pour que la pompe à chaleur reparte en fonctionnement normal. Si une lumière verte apparait après avoir sélectionné « réinitialisation de l'alarme », le problème a été réglé. Si une lumière rouge persiste et qu'un menu « Alarme » apparait à l'écran, cela signifie que le problème à l'origine de l'alarme n'est toujours pas résolu. Si l'alarme disparait puis revient, contactez votre installateur.

« Mode aide » est un type de mode secours. La pompe à chaleur génère de la chaleur et/ou de l'eau chaude en cas de problème. Cela peut signifier que le compresseur de la pompe à chaleur ne fonctionne pas. Dans ce cas, l'appoint électrique procure la chaleur et/ou de l'eau chaude.

Attention!

Pour sélectionner mode aide, il faut désirer une action dans le menu 5.1.4.

Attention!

Sélectionner « mode aide » ne permet pas de corriger l’ problème à l'origine de l'alarme. Le voyant d'état continue de rester rouge.

Si l'alarme ne se réinitialise pas, contactez votre installateur pour mesures correctives adaptées.

Remarque!

Le nombre de série du produit (14 chiffres) est requis pour l'entretien et l'assistance.

Dépannage

Si le dysfonctionnement ne s'affiche pas à l'écran, les astuces peuvent être utilisées :

Dans la plupart des cas, F1245 détecte un dysfonctionnement (le fonctionnement peut entraîner des perturbations du niveau de cour et l'indique par le biais d'une alarme et d'instructions sur l'écran

Si le dysfonctionnement ne s'affiche pas à l'écran, les astuces peuvent être utilisées :

Opérations de base

Commencez par vérifier les éléments suivants :

• Position du commutateur.
• Groupe et principaux fusibles du logement. Le disjoncteur différentiel de l'habitation.
• Capteur de courant correctement réglé (si des capteurs d'intérêt sont installés).

Température basse de l'eau chaude ou pas d'eau chaude

F1245 en mode de fonctionnement incorrect.

• Accédez au menu 4.2. Si le mode « auto » est sélectionné, choisissez une valeur supérieure sur « arrêter chauffage add. » dans ce menu 4.9.2.
• Si le mode « manuel » est sélectionné, CHOISSEZ « supp
• Importante consommation d'eau chaude.
• Attendez que l'eau ait été chauffée. Vous pouvez activer la permutation d'augmenter temporairement la production d'eau chaude (luxe temporaire) dans le menu 2.1.
• Température d'eau chaude insuffisante.
• Accédez au menu 2.2 et sélectionnez un mode de comportement.
• Priorité de fonctionnement de l'eau chaude trop faible ou absente
• Accédez au menu 4.9.1 et augmentez la durée pendant laquelle la production d'eau chaude doit être prioritaire. Notez que si la durée de la production d'eau chaude est augmentée, la durée de est réduite, ce qui peut entraîner des températures ambiantes inégales.

Température ambiant insuffisante

• Thermostats fermés dans plusieurs pièces.
• Réglez les thermostats au maximum dans le plus de pièces. Réglez la température ambiante à partir du menu 1.1 pour d'obstruer les thermostats.
• Loi d'eau inadaptée.
• Accédez au menu 1.1 « température » et augmentez la de la courbe de chauffage. Si la température ambiance est basse temps froid uniquement, la pente de la courbe dans le menu « courbe de chauffage » doit être remontée.

F1245 en mode de fonctionnement incorrect.

• Accédez au menu 4.2. Si le mode « auto » est sélectionnez une valeur supérieure sur « arrêter le chauffage » dans 4.9.2.
• Si le mode « manuel » est sélectionné, CHOISISSEZ « chauffe », ne suffit pas, Sélectionnez « supplément »
• Priorité de fonctionnement du mode chauffage trop faible ou
• Accédez au menu 4.9.1 et augmentez la durée pendant laquelle le chauffage doit être prioritaire. Notez que si la durée de chauffage est augmentée, la durée de production d'eau chaude est réduite, ce qui peut entraîner une diminution du volume d'eau chaude.

Le mode « Vacances » peut être activé à partir du menu

• Accédez au menu 4.7 et sélectionnez « Arrêt »
• Commutateur externe permettant de modifier le chauffage ambiant.
• Vérifiez les commutateurs externes.

Air dans le système de chauffage.

• Purger le système de chauffage.

Vannes du système d'émission fermées

• Ouvrez les vannes (contactez votre installateur si vous avez besoin d'aide pour les localiser).

• Loi d'eau inadaptée.
• ante est élevée, MPS froid uniquement, la pente de la courbe dans le menu « courbe de chauffage » doit être abaissée.
• Commutateur externe permettant de modifier le chauffage amb acté.
• Vérifiez les commutateurs externes.

Loi d'eau mal régée

• Ajustez la loi d'eau dans le menu 1.9.1

Valeur trop élevée réglée sur « dT au TEB »

• Contacter un installateur.
• Débit irrégulier dans les radiateurs.
• Contacter un installateur.

Pression système basse

• Quantité d'eau insuffisante dans le système de chauffage.
• Remplissez le réseau de distribution avec de l'eau et recherchez eventuelles fuites. Si votre installation requiert fréquemment un MPLISSAGE, contactez votre installateur.

Le compresseur ne démarre pas

• Il n'y a pas de demande d'enchauffage.
• F1245 n'est ni en demande de chauffage ni en demandaison d'eau chaude sanitaire.
• Le fonctionnement du compresseur est bloqué par une sécurité de température.
• Attendez que la température retrouve une valeur comprise dans l'lage de fonctionnement de la pompe à chaleur.
• Le délambda minimum avant que le compresseur démarre n'a pas été atteint.
• Attendez au moins 30 minutes, puis vérifiez si le compresseur démarre.
• Déclenchement de l'alarme.
• Suivez les instructions affichées à l'écran.

Gène acoustique dans les radiateurs

• Thermostat fermés dans les pièces et loi d'eau mal régée.
• Réglez les thermostats au maximum dans le plus grand nombre de pièces. Réglez la courbe de chauffage via le menu 1.1 pour éviter les thermostats. Vitesse de la pompe de circulation trop élevée.
• Contacter un installateur.
• Débit irrégulier dans les radiateurs.
• Contacter un installateur.

Gargouillements

• Quantité d'eau insuffisante dans le siphon.
• Remplissez à nouveau le siphon avec de l'eau.
• Siphon obstrué.
• Vérifiez et réglez le tuyau d'eau de condensation.

Chaleur supplémentaire uniquement

Si vous ne parvenez pas à corriger le défaut et à chauffer, vous pouvez mettre la pompe à chaleur en mode «chal. sup. uniq.» pendant l'assistance. Cela signifie que la pompe à chaleur n'utilise l'appoint électrique pour produire du chauffage et/ou de l'eau chère.

Régler la POMPE à chaleur en mode chaleur supplémentaire

1. Accédez au menu 4.2 mode de fonction. 2. Sélectionnez « chaleur sup. uniq. » à l'aide du bouton de coupuis appuyez sur le bouton OK. 3. Retournez aux menus principaux en appuyant sur le bouton I

5 Données techniques

Les caractéristiques techniques de ce produit sont détaillées dans le manuel d'installation (nibe. fr).

Appoint de chauffage

L'appoint est la chaleur produite en plus de la chaleur fournie par le compresseur de votre pompe à chaleur. Un thermoplongeur, un chauffage électrique, une chaudière à bois/mazout/gaz/granulés ou un chauffeur urbain sont des exemples d'appoints de chauffage.

BALLON D'eau CHAUBE

Cuve dans laquelle l'eau domestique est chauffée. Se trouve à de la pompe à chaleur, mais un ballon d'eau chaude supplémentaire peut être installé en cas de besoins importants en eau chaude.

Collecteur

Flexible permettant à la saumure de circuler dans un système qui relie la source de chaleur et la pompe à chaleur.

Compresseur

Comprime leuide frigorigène à l'état gazeux. La pression et larature augmentent lorsque leuide frigorigène est compré.

Condenseur

Échangeur thermique où le fluide frigorigène chaud à l'état gazeux condense (refroidi, il se liquéfie) et transfère de l'énergie thermique aux systèmes de chauffage et d'eau chaude de l'habitation.

Conduite de RETOUR

Conduite à partir de laquelle l'eau est renvoyée à la pompe au système de chauffage de l'habitation (radiateurs/chauffage par l)

Contrôleur de niveau

Accessoire qui détecte le niveau dans la cuve et déclenche un d'alarme si celui-ci est trop faible.

Convecteur

Fonctionne de la même manière qu'un radiateur, à la différence que l'air est ici évacué. Autrement dit, le convecteur peut être pourchauffer ou refroidir l'habitation.

Si une pompe à chaleur présente un COP de 5, cela signifie qu'un cinquième de votre demande en chauffage. Cela porte au rendement de la pompe à chaleur. Différentes valeurs c sont utilisées, par exemple : 0 / 35 ou 0 correspond à la terre degrés de l'eau glycolée entrante et 35 représentée la température départ en degrés.

Côte chauffage

Les conduites menant au système de climatisation de la maison condenseur constituent le côté chauffage.

Côte saumure

Les flexibles, les trous de sondage et l'évaporateur constituent la saumure.

CUVE de niveau

Cuve partiellement transparente remplie de saumure chargée d'égal pression dans le système à saumure. Lorsque la température saumure augmente ou diminue, la pression du système est modifiée comme le niveau dans la cuve.

Detendeur

Vanne permettant de réduire la pression du fluide frigorigène, à la température du fluide frigorigène baisse.

Eau chaudesanitaire

Eau utilisée pour la douche par exemple.

Eau de chauffage

Liquide chaud, généralement de l'eau normale, qui est envoyé du mxpe à chaleur vers le système de climatisation de la maison pour mettre de chauffer les pièces. Leuide caloporteur permet également de chauffer l'eau via le réservoir à serpentin.

Échangeur thermique

Dispositif permettant de transférer l'énergie thermique d'un point à un autre sans pour autant mélanger les fluides. Les évaporateurs et condenseurs sont des types d'échangeurs thermiques.

Évaporateur

Échangeur thermique où le fluide frigorigène s'évapore en captant l'énergie thermique de la saumure, avant de refroidir.

Facteur de chaleur

Mesure permettant de déterminer la quantité de chaleur générée par la pompe à chaleur par rapport à l'énergie électrique dont elle a besoin pour fonctionner. Un autre terme est également utilisé pour désigner ce concept : COP (coefficients de performance).

FLUIDE Frigorigene

Substance circulant en circuit fermé dans la pompe à chaleur. En raison des changements de pression, s'évapore et se condense. Lors de l'évaporation, le fluide frigorigène absorbe l'énergie thermique et en lors de la condensation.

LOI d'eau

La loi d'eau indique la quantité de chaleur qui doit être générée par la pompe à chaleur en fonction des températures extérieures. Si un besoin est sélectionné, cela indique à la pompe à chaleur qu'elle doit produire davantage de chaleur s'il fait froid dehors pour pouvoir maintenir des températures intérieures agréables.

Mitigeur thermostatique

Un robinet qui mélange l'eau froide à l'eau chaude quittant le

Mode secours

Mode pouvant être sélectionné à l'aide du commutateur en cas de fonctionnement pour arrêter le compresseur. Lorsque le mode Uro de la pompe à chaleur est activé, l'habitation et/ou l'eau chaude sont chauffées via un thermoplongeur.

POMPE de circulation

Pompe permettant de faire circuler le liquide dans des tuyaux.

Pressostat

Pressostat qui actionne une alarme et/ou arrête le compresseur de pressions non autorisées dans le système. Un pressostat haussion se déclenche si la pression de condensation est trop haute. Un pressostat basse pression se déclenche si la pression d'évaporation est trop faible.

Problemes d'inconfort

Les problèmes d'inconfort correspondant aux changements indésirables survenus au niveau de l'eau chaude/du comport interieur, par exemple lorsque la température de l'eau chaude est trop BASSE ou que l'érature interieure ne correspond pas au niveau souhaité.

Un dysfonctionnement de la pompe à chaleur peut parfois provoquer une perturbation en termes de comportement.

Dans la plupart des cas, la pompe à chaleur relève les dysfonctions et les signale par des alarmes. Les instructions à suivre s'affichent alors à l'écran.

Radiateur

Autre terme pour désigner l'élément de chauffage. Ils doivent être avec de l'eau pour pouvoir être utilisés avec F1245.

Rafraîchissement PASSIF

Voir « Système de rafraîchissement naturel »

Rendement

Mesure permettant de déterminer le rendement de la pompe à. Plus la valeur est importante et c'est.

Réseaux de distribution

Le système de climatisation est également appelé système de ch et/ou rafraîchissement. Le bâtiment est rafraîchi ou chauffé grâce radiateurs, des systèmes de serpents au sol ou des ventilo-convectors.

Réserveur à serpentin

Chauffage équipé d'un serpentin intégré. L'eau dans le serpentin l'eau à l'intérieur du chauffage.

Saumure

Liquide dégivrant, comme l'éthanol ou le glycol mélangé à de l'eau transporte l'énergie thermique de la source de chaleur (roche/sol/l) vers la pompe à chaleur.

Un serpentin permet de chauffer l'eau domestique (eau du robin le préparateur ECS avec de l'eau (uide caloporteur).

SONDE d'ambiance

Sonde située en intérieur. Cette sonde indique à la pompe à ce température intérieure.

SONDE exterieure

Capteur situé en extérieur. Ce capteur indique à la pompe la température extérieure.

Soupape de sécurité

Vanne qui s'ouvre et libère une petite quantité de liquide si la pression est trop élevée.

Supplément électrique

Il s'agit de l'électricité qui est par exemple utilisée par un thermes en guise de complément pendant les jours les plus froids pour couvrir la demande en chauffage que la pompe de chaleur peut de gérer.

Systeme de climatisation naturel

La saumure froide du collecteur/sondage est utilisée pour la refroidissement.

TEMP. de RETOUR

Température de l'eau retournant à la pompe à chaleur après libération de l'énergie thermique vers les radiateurs/planchers chauffants.

Température calculée du circuit de départ

Température calculée par la pompe à chaleur et nécessaire au dé de chauffage pour atteindre une température ambiance optimale. L'air extérieur est froid, plus la température d'alimentation calculée élevée.

Température d'alimentation

Température de l'eau chauffée que la pompe à chaleur envoie au système de chauffage. Plus l'air extérieur est froid, plus la température de départ du chauffage est élevée.

Temps de filtrage

Indique la durée pendant laquelle la température extérieure moyenne est calculée.

TUYAU de départ

Conduite dans laquelle l'eau chauffée est acheminée de la pompe chaleur vers le système de chauffage du logement (radiateurs/plaques chauffantes).

VANNE directionnelle

Vanne pouvant envoyer un liquide dans deux directions différentes. Vanne directionnelle permet d'envoyer le liquide vers le système de chauffage, lorsque la pompe à chaleur produit de la chaleur pour la population, et vers le chauffe-eau, lorsque la pompe à chaleur produit chaude.

VASE d'expansion

Cuve contenant de la saumure ou du vide caloporteur et ayant fonction d'égaliser la pression dans le système à saumure ou à caloporteur.

Ventilo-convecteurs

Type de convecteur doté d'un ventilateur auxiliaire qui pourrait être chaud ou froid dans le logement.

A. Obtenir des informations, 53 Activation, 15 Régler la pompe à chaleur, 56 Alarme, 78 F1245 - Un excellent choix, 9 Astuces d'économie, 26 Fenêtre d'informations, 13 Consommation énergétique, 27 Fonctionnement, 20 B. Fonctionnement de la pompe à chaleur, 12 Bouton de commande, 15

Bouton OK, 15 G Bouton Retour, 15 Gestion des alarmes, 78 Glossaire, 85

Chaleur supplémentaire uniquement, 83 Informations externes, 13 Commutateur, 16 Fenêtre d'informations, 13 Consommation énergétique, 27 Voyant d'état, 14 D Informations importantes, 4 Définir la production d'eau chaude, 48 Données d'installation, 4 F1245 - Un excellent choix, 9 Définir la température intérieure, 30 Informations relatives à la sécurité, 6 Dépannage, 79 Numéro de série, 7 Données d'installation, 4 Informations relatives à la sécurité, 6 Données techniques, 84 Symboles, 7 Entretien de F1245, 25 Astuces d'économie, 26 La pompe à chaleur - le cœur, 11

F F1245 - à votre service, 30 Définir la production d'eau chaude, 48 Définir la température intérieure, 30 Numéro de série, 7

Obtenir des informations, vérifications régulières, 25

Perturbations du comportement

Chaleur supplémentaire uniquement, 83

Prise de contact avec le F1245, 13

Informations externes, 13

Système de menus, 17

Unité d'affichage, 14

Problèmes d'inconfort, 78

Alarme, 78

Dépannage, 79

Gestion des alarmes, 78

Réglage d'une valeur, 22

Régler la pompe à chaleur, 56

Sélection d'options, 21

Sélection d'un menu, 20

Symboles, 7

Système de menus, 17

Fonctionnement, 20

Menu Aide, 24

Navigation entre les fenêtres, 24

Réglage d'une valeur, 22

Sélection d'options, 21

Sélection d'un menu, 20

Utilisez le clavier virtuel, 23

Unité d'affichage, 14

Af chage, 15

Bouton de commande, 15

Bouton OK, 15

Bouton Retour, 15

Commutateur, 16

Voyant d'état, 15

Utilisez le clavier virtuel, 23

Contact

AT KNV Energietechnik GmbH, Gahberggasse 11, AT-4861 Schöring Tel: [phone] E-mail: [e-mail] www.knv.at

CH NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen Tel: [phone] E-mail: [e-mail] www.nibe.ch

Pour les pays non mentionnés dans cette liste, veuillez contacter Nibe ou vous rendre sur www. nibe. eu pour plus d'informations.

NIBE Energy Systems

Hannabadsvagen 5

Box 14

SE-285 21 Markaryd

info@nibe. se

nibe. eu
