Type de produit	Routeur LTE mobile
Marque	Bea-fon
Modèle	MR1
Réseau mobile	3G : 900/2100 MHz ; 4G : B1/3/7/8/20/28
Wi-Fi	2,4 GHz, 802.11b/g/n
Batterie	Lithium-ion 3,8 V, 2050 mAh
Autonomie en veille	Jusqu'à 24 heures
Autonomie en utilisation active	Jusqu'à 8 heures
Dimensions	100 x 63,5 x 14,6 mm
Type de carte SIM	Mini SIM
Carte mémoire	Micro-SD
Écran	LCD avec indicateurs (batterie, Wi-Fi, réseau, signal)
Boutons	Marche/arrêt, WPS, Reset (interne)
Ports	Micro USB (charge et données)
Température d'utilisation	-10 °C à +55 °C
Température de stockage	-40 °C à +70 °C
Humidité relative	10 % à 95 %
Entretien	Utiliser un produit antistatique ; ne pas utiliser de nettoyants chimiques
Garantie	24 mois pour l'appareil, 6 mois pour les accessoires

FOIRE AUX QUESTIONS - MR1 Bea-fon

Comment configurer le routeur Bea-fon MR1 pour la première fois ?

Allumez le routeur en maintenant le bouton marche/arrêt enfoncé. Connectez-vous au réseau Wi-Fi par défaut (SSID et mot de passe au dos du couvercle de batterie). Ouvrez un navigateur et allez sur http://192.168.1.1. Identifiant : admin, mot de passe : les 5 derniers chiffres de l'IMEI. Suivez les instructions à l'écran.

Comment changer le mot de passe Wi-Fi ?

Connectez-vous à l'interface d'administration via http://192.168.1.1, allez dans Réglages > Réglages Wi-Fi > Réglages de base, modifiez le SSID et le mot de passe, puis cliquez sur Appliquer.

Comment réinitialiser le routeur aux paramètres d'usine ?

Appuyez et maintenez le bouton de réinitialisation (interne) enfoncé pendant environ 5 secondes. Le routeur redémarrera et tous les réglages personnalisés seront effacés.

Quel type de carte SIM utiliser ?

Utilisez une carte Mini SIM (standard). Insérez-la dans le logement prévu après avoir éteint l'appareil et retiré la batterie. Ne retirez pas la carte SIM lorsque le routeur est allumé.

Comment charger la batterie du routeur ?

Utilisez un adaptateur secteur compatible 5V, 1A (non fourni) ou connectez le routeur à un ordinateur via un câble micro USB. Le chargement est indiqué par l'icône batterie sur l'écran LCD.

Quelle est l'autonomie de la batterie ?

En veille, jusqu'à 24 heures ; en utilisation active, jusqu'à 8 heures. L'autonomie dépend du réseau, des réglages et de l'environnement.

Le routeur est-il compatible avec la 4G ?

Oui, il supporte les bandes 4G B1/3/7/8/20/28 et les bandes 3G 900/2100 MHz. Vérifiez la compatibilité avec votre opérateur.

Que faire si le routeur ne répond plus ?

Maintenez le bouton de réinitialisation enfoncé pendant 5 secondes pour redémarrer l'appareil. Si le problème persiste, rétablissez les réglages d'usine.

Puis utiliser le routeur à l'extérieur ?

Non, le routeur est conçu pour une utilisation exclusivement en intérieur. Ne l'exposez pas à la pluie, à l'humidité ou à la lumière directe du soleil.

Comment contacter le service client Bea-fon ?

Envoyez un email à [e-mail] ou visitez le site www.beafon.com. L'adresse postale est : BEA-FON MOBILE GmbH, Enzing 4, 4722 Peuerbach, Autriche.

MODE D'EMPLOI MR1 Bea-fon

Cher propriétaire du MR1, Nous vous remercions pour l'achat du routeur Bea-fon MR1 LTE.

Lisez attentivement ce manuel de l'utilisateur avant d'utiliser l'ordinateur pour la première fois afin de garantir une utilisation sûre et correcte. L'équipe Bea-fon espère que vous apprécierez l'utilisation de votre nouveau routeur.

Remarque :

Ce manuel décrit le fonctionnement de base du routeur LTE. Configurez votre routeur en vous connectant à l'interface utilisateur graphique Web et en cliquant sur l'icône d'aide en haut à droite.

Pour votre sécurité

Consultez ces recommandations de base. Le non-respect de ces règles peut avoir des conséquences néfastes ou être contraire aux règlementations.

N'allumez pas le téléphone si l'utilisation des téléphones mobiles est interdite, ou peut causer des interférences ou représenter un danger.

Sécurité routière

N'utilisez pas le téléphone en conduisant un véhicule.

Éteignez le téléphone dans les avions

Les téléphones mobiles peuvent causer des interférences avec les systèmes des avions.

Éteignez le téléphone dans les hôpitaux

Respectez toutes ces règles et réglementations. Éteignez le téléphone à proximité d'équipements médicaux.

Éteignez le téléphone dans les stations-service.

Le téléphone mobile doit être éteint à proximité des stations-service et autres lieux où des éléments explosifs sont présents.

Interférences

Les routeurs mobiles peuvent causer des interférences susceptibles de réduire leurs performances.

• Certains appareils électroniques sont sensibles aux interférences électromagnétiques. Tenez le routeur aussi loin que possible des téléviseurs, radios et autres appareils électroniques afin d'éviter les interférences électromagnétiques.
• Tenez-vous à au moins 20 cm du routeur.
• N'utilisez pas le routeur dans des environnements dangereux tels que les ports pétroliers ou les usines chimiques où il peut être exposé à des gaz ou des produits explosifs.
• N'utilisez que des accessoires d'origine. Les accessoires non homologués peuvent affecter les performances du routeur, l'endommager ou présenter un risque pour les personnes à proximité.
• N'essayez pas de démonter le routeur.
• N'exposez pas le routeur et ses accessoires à des liquides ou à l'humidité. N'immergez pas le routeur dans des liquides.
• Ne placez aucun objet sur le routeur. Sinon, l'appareil risque de surchauffer.
• L'appareil doit être utilisé dans un endroit bien ventilé.
• N'exposez pas le routeur à la lumière directe du soleil et ne le rangez pas dans des endroits chauds. Les températures élevées réduisent la durée de vie des appareils électroniques.
• Ne laissez pas les enfants jouer avec le routeur ou le chargeur.
• La longueur du câble reliant le routeur et l'appareil terminal ne doit pas dépasser 10m
• Le routeur est destiné à être utilisé exclusivement à l'intérieur. N'utilisez jamais le routeur à l'extérieur. Ne connectez aucune allonge utilisée à l'extérieur. La foudre risque d'endommager l'appareil.
• Les accessoires enchâssables doivent être facilement accessibles à partir de la connexion au secteur lorsqu'ils sont en fonctionnement.
• Utilisez un produit antistatique pour nettoyer le routeur. N'utilisez pas de nettoyants chimiques ou abrasifs qui risquent d'endommager le boîtier en plastique. Éteignez le routeur avant de le nettoyer.
• Le routeur doit être utilisé à des températures comprises entre -10 °C et +55 °C et rangé entre -40 °C et +70 °C avec une humidité relative comprise entre 10 % et 95 %.
• N'utilisez pas le routeur pendant les orages. Débranchez l'adaptateur d'alimentation du secteur.

Vue d'ensemble du routeur LTE

1. Bouton marche/arrêt
2. Écran LCD
3. Bouton de réinitialisation (interne)
4. Bouton WPS
5. Micro USB

Informations présentes sur l'écran LCD

1. Indicateur de batterie
2. Indicateur Wi-Fi
3. Nombre d'utilisateurs
4. Indicateur du type de réseau
5. Indicateur de puissance du signal
6. Transfert de données
7. Nom de l'opérateur réseau

Insertion de la carte SIM et de la batterie

1. Éteignez le routeur.

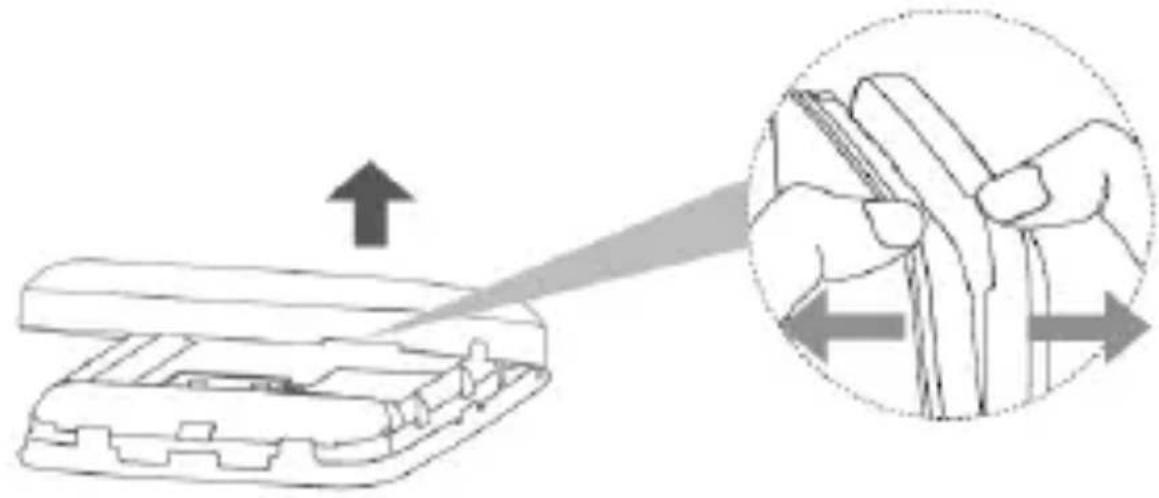

2. Retirez le couvercle situé à l'arrière de l'appareil et la batterie.
3. Insérez correctement la carte SIM dans le logement prévu.

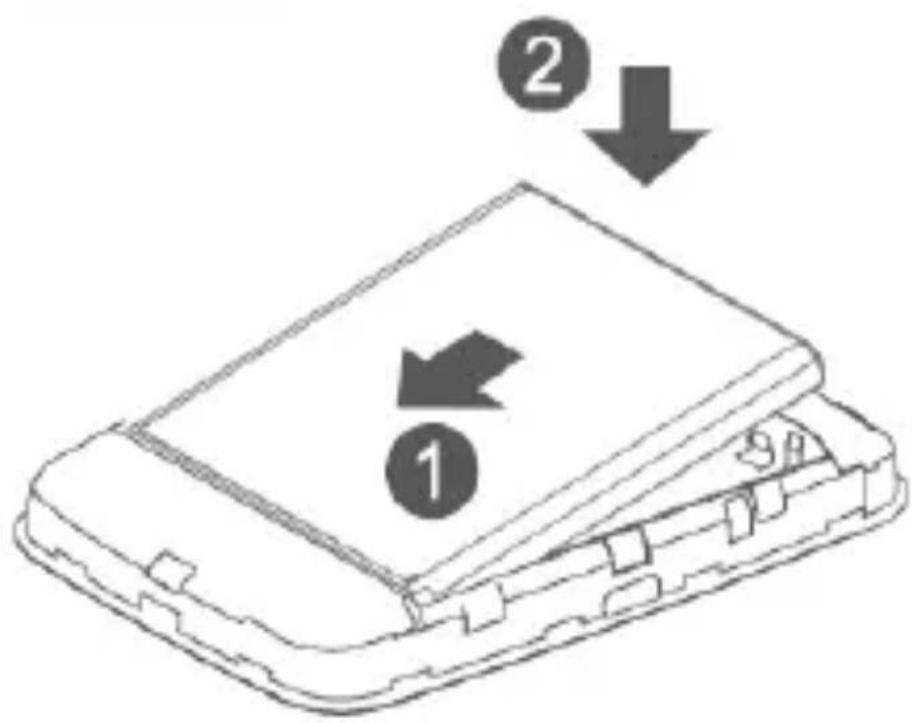

4. Insérez la batterie et remontez le couvercle

Remarque :

NE PAS retirer la carte SIM LTE lorsque le routeur est allumé, car vous risquez d'endommager la carte et le routeur.

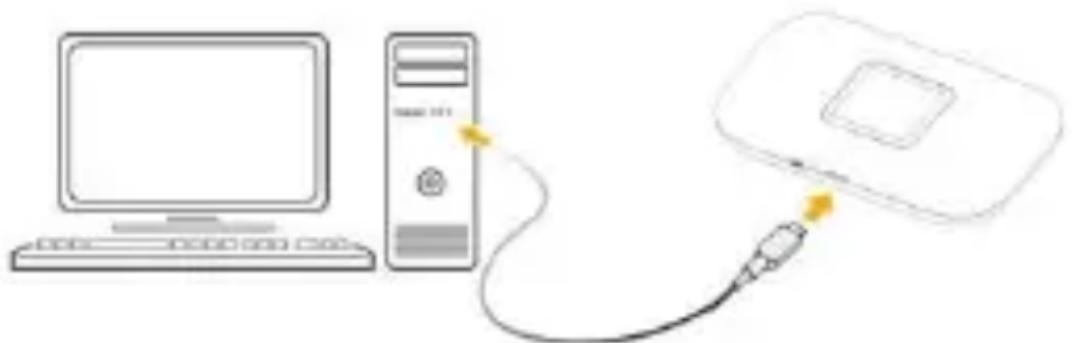

Configuration de la connexion wi-fi

Étape 1 : allumez votre routeur. Étape 2 : configurez le Wi-Fi ou la connexion par câble, comme indiqué ci-après.

Étape 3 : connectez le routeur à Internet.

Pour plus d'informations :

En appuyant à nouveau sur le bouton d'alimentation, les informations suivantes peuvent être récapitulées:

1. nom et mot de passe du réseau
2. Code QR pour scanner le nom et mot de passe du réseau
3. des informations complémentaires sur le réseau

I. allumer le routeur

Appuyez et maintenez le bouton marche/arrêt enfoncé tant que l'écran ne s'allume pas. Le Wi-Fi est activé.

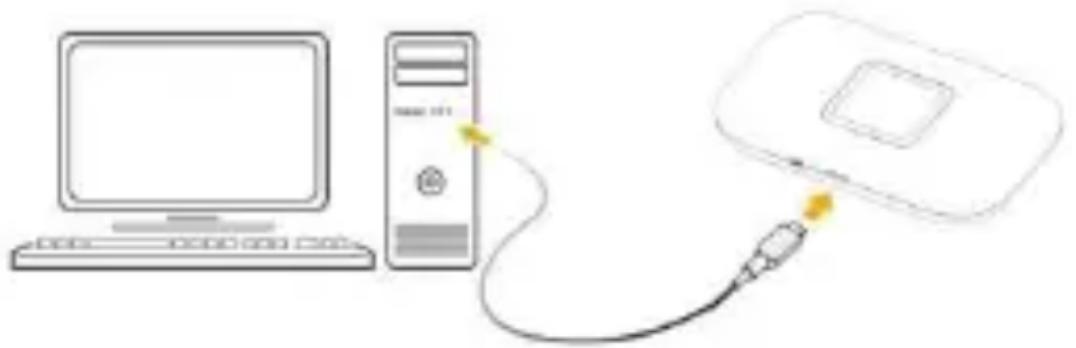

II. configuration du wi-fi ou de la connexion par câble

1. Configurez le Wi-Fi ou la connexion par câble, comme indiqué ci-après.

1. Assurez-vous que la fonction Wi-Fi du routeur LTE est activée.
2. Sélectionnez Démarrer > Contrôle système > Connexions réseau > Connexion réseau sans fil.
3. Pour afficher une liste des réseaux Wi-Fi disponibles, clique sur « Voir les réseaux sans fil disponibles »
4. Sélectionnez la connexion réseau sans fil comportant le SSID du routeur LTE, puis cliquez sur « Connecter ». Si la fonction de sécurité est activée, vous devez saisir la clé réseau correcte. Le SSID et la clé réseau

figurent à l'arrière du couvercle de la batterie du routeur.

Remarque : comment modifier le SSID et le mot de passe

1. Connectez-vous à http://192.168.1.1 (voir la plaque signalétique sur l'appareil) pour accéder à la page d'administration. Sélectionnez Réglages > Réglages Wi-Fi > Réglages de base pour accéder aux valeurs « Nom réseau (SSID) » et « Mot de passe Wi-Fi ». Veillez à modifier l'ancien nom et le mot de passe et à créer le nouveau nom et le nouveau mot de passe, le cas échéant.
2. Sélectionnez « Appliquer », puis déconnectez-vous.
3. Patientez tant que l'icône Wi-Fi n'apparaît pas sur l'écran de l'ordinateur de bureau ou portable. Cela indique que la connexion est correctement établie.

III. connexion à internet

Si la fonction Wi-Fi est activée, votre appareil doit automatiquement se connecter à Internet.

IV. connexion au site web de gestion de l'ordinateur

1. Assurez-vous que le dispositif de l'utilisateur final est connecté à votre routeur.
2. Ouvrez votre navigateur, puis saisissez http://192.168.1.1 (voir la plaque signalétique sur l'appareil) dans la zone d'adresse.
3. Saisissez le nom d'utilisateur et le mot de passe, puis cliquez sur « Connexion ». L'administrateur est autorisé à vérifier et à modifier les autorisations de configuration.

Remarque: Le mot de passe par défaut comprend les 5 derniers chiffres du numéro IMEI et le nom d'utilisateur est admin.

Chargement de votre routeur

1. Méthode : chargement à l'aide de l'adaptateur d'alimentation.
2. Utilisez un adaptateur d'alimentation compatible (5 V, 1 000 mA, non fourni).
3. L'adaptateur d'alimentation est un accessoire facultatif.
4. Méthode : chargement à l'aide d'un ordinateur de bureau ou portable. Connectez votre routeur à votre ordinateur de bureau ou portable à l'aide d'un câble adaptat.

Remarque: si le routeur n'a pas été utilisé pendant une période prolongée, retirez la batterie

et chargez-la avant de la réutiliser.

Dispositif de stockage USB

Connectez le routeur à l'ordinateur à l'aide d'un câble de données. Lorsque l'ordinateur détecte la carte SD du routeur, elle sert de dispositif de stockage USB.

Rétablir les réglages par défaut

Si vous avez des doutes sur les réglages Wi-Fi que vous avez configurés ou modifiés, vous pouvez rétablir les réglages d'usine par défaut de votre routeur et reconfigurer ses réglages Wi-Fi.

Connectez-vous au site Web de gestion de l'appareil pour rétablir les réglages d'usine. Pour cela, appuyez et maintenez le bouton de réinitialisation enfoncé pendant 5 s. Le routeur redémarrera et les réglages d'usine seront restaurés.

Remarque: si vous appuyez sur le bouton de réinitialisation, tous les réglages Wi-Fi personnalisés seront effacés. De plus, les réglages du Wi-Fi et de l'administrateur seront restaurés aux valeurs d'usine par défaut.

Caractéristiques

Réseau :	3G : 900/2 100 4G : B1/3/7/8/20/28
Wi-Fi (2,4 GHz)	802.11b/g/n
Batterie :	Lithium-ion 3,8 V - 2 050 mA h
Dimensions :	100 x 63,5 x 14,6 mm
Carte SIM	Mini SIM
Carte mémoire :	Micro-SD :
Temps de veille :	Jusqu'à 24 heures*
Actif	Jusqu'à 8 heures*

• La durée de vie de la batterie dépend de la carte SIM, du réseau, des réglages appliqués et de l'environnement.

Puissance de transmission

WCDMA 900	1,570 W
WCDMA 2100	0,250 W
LTE B1	0,397 W
LTE B3	0,394 W
LTE B7	0,315 W
LTE B8	0,314 W
LTE B20	0,315 W
LTE B28	0,316 W
Wi-Fi 2,4 GHz	0,096 W

Dépannage

Si vous rencontrez des problèmes avec votre routeur, voici ce que vous pouvez faire pour les résoudre :

1. Vérifiez les questions temporairement posées sur le site Web de gestion de l'appareil en cliquant sur l'icône d'aide dans le coin supérieur droit.
2. Si le routeur ne répond pas, appuyez et maintenez le bouton de réinitialisation enfoncé pendant environ 5 s pour le redémarrer.
3. Rétablir les réglages par défaut

Remarque :

1. Avertissement: Si une batterie neuve est incompatible ou non homologuée, elle risque d'exploser. Assurez-vous que les piles et les accumulateurs usagés sont éliminés conformément aux instructions du fabricant.
2. Le routeur n'accepte qu'une connexion par interface USB 2.0.
3. L'adaptateur d'alimentation doit être placé à l'écart de l'appareil et à portée de main.
4. N'utilisez pas l'appareil à des températures inférieures à -10 °C ou supérieures à 60 °C ou à une humidité supérieure à 90 %.
5. La fiche sert de dispositif de déconnexion de l'adaptateur d'alimentation.

Déclaration de conformité :

Ce modèle de téléphone respecte les exigences relatives aux champs électromagnétiques.

Le débit d'absorption spécifique (DAS) impose une valeur moyenne standard de 2,0 W/kg pour 10 g de tissu corporel et ce type d'appareil présente une valeur testée de 1,87 W/kg, ce qui est conforme à la directive sur les équipements radio (DER) 2014/53/UE. Les valeurs DAS peuvent varier en fonction des règlementations nationales et de la bande réseau utilisée.

Vous pouvez télécharger une copie de la déclaration de conformité à tout moment depuis notre page d'accueil à l'adresse suivante :

Le routeur est utilisé dans les pays suivants :

AT	BE	BG	HR	CY	CZ	DK
EE	FI	FR	DE	EL	HU	IE
IT	LV	LT	LU	MT	NL	PL
PT	RO	SK	SI	ES	SE	UK
GR

Approbation RoHS

Cet appareil est conforme à la directive française 2011/65/UE (RoHS II) sur les limites d'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

Approbation IEEE

Le symbole barre représentant une poubelle à roulettes figurant sur le produit, la batterie, les matériaux de conditionnement et dans la

documentation signifie que les produits électriques et électroniques, les batteries et les accumulateurs doivent être éliminés séparément de vos ordures ménagères lorsqu'ils sont en fin de vie. Cette réglementation est en vigueur dans l'Union française. Ne jetez pas ces produits dans les ordures ménagères non triées.

Dénégation de responsabilité

• Bea-fon Mobile GmbH decline toute responsabilité en cas de blessure pertinente, indirecte, particulière, accessoire ou inévitable causée par l'utilisation de ce produit, y compris les blessures prévisibles ou non.
• Nous n'assumons aucune responsabilité pour les pertes dues à des catastrophes naturelles (par exemple, tremblements de terre, inondations, etc.) ou à d'autres incidents ou accidents (y compris une mauvaise utilisation intentionnelle ou accidentelle par le fabricant dans le cadre de tels accidents ou d'autres circonstances inhabituelles) qui ne relevant pas de notre responsabilité.

Garantie

La période de garantie de 24 mois commence à la date d'achat de l'ordinateur.

La période de garantie de 6 mois s'applique aux accessoires à partir de la date d'achat.

Plus d'informations

Si vous avez des questions ou si vous souhaitez en savoir plus sur l'un de nos appareils, n'hésitez pas à nous contacter ou à visiter notre site Web www.beafon.com

E-mail: [e-mail]

Adresse :

BEA-FON MOBILE GmbH

4722 Peuerbach

Enzing 4

Autriche

Les instructions d'utilisation actualisées sont disponibles en téléchargement sur le site Web de Bea-fon : www.beafon.com/produkt/modell-mr1/.

Nous nous réservons le droit d'apporter des modifications techniques sans préavis.

v.1.1
