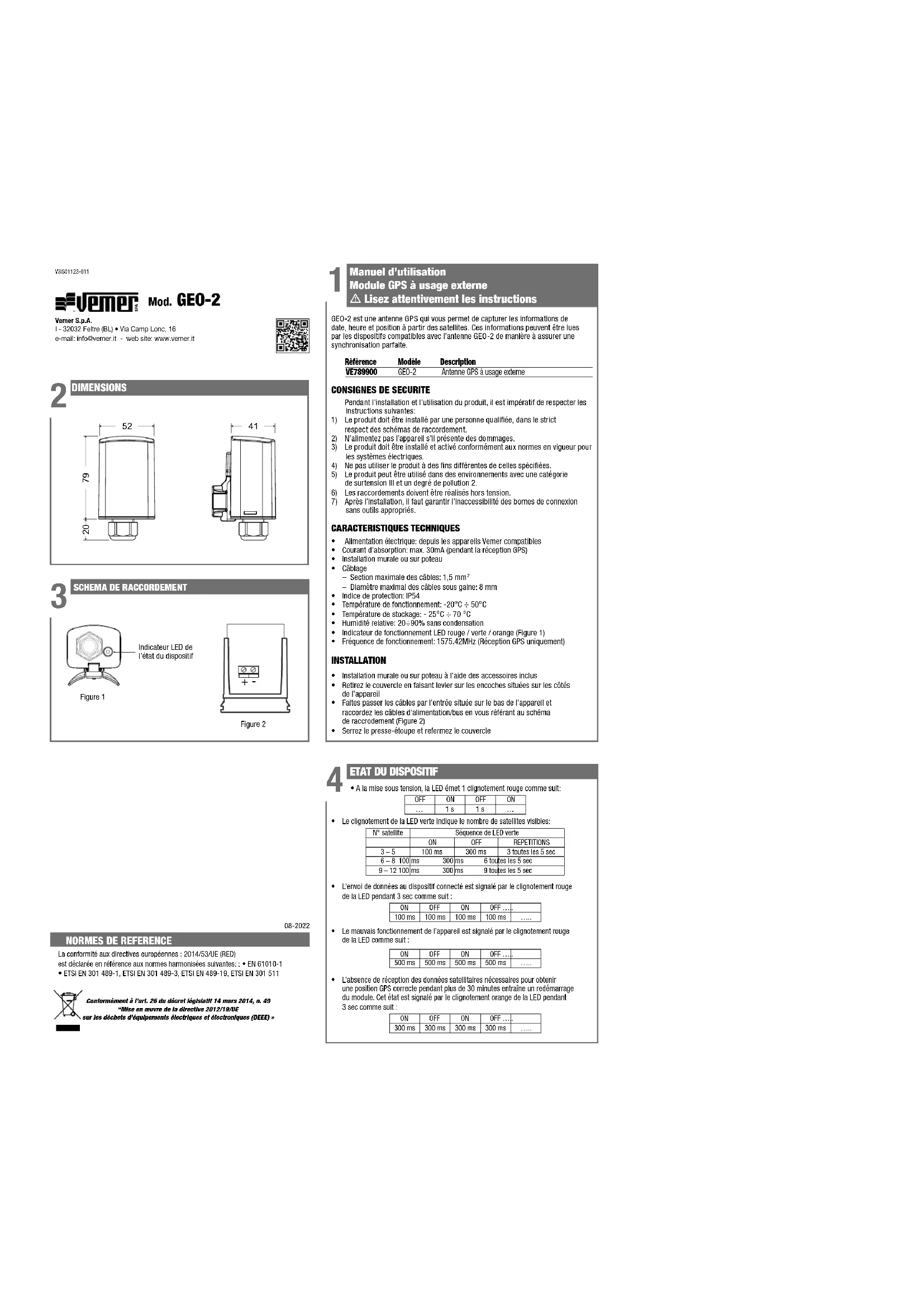

MODE D'EMPLOI GEO2 Vemer

Conformément à l’art. 26 du décret législatif 14 mars 2014, n. 49“Mise en œuvre de la directive 2012/19/UEsur les déchets d’équipements électriques et électroniques (DEEE) »Vemer S.p.A.I - 32032 Feltre (BL) • Via Camp Lonc, 16e-mail: info@vemer.it - web site: www.vemer.it V3IS01123-011 Mod. GEO-2 DIMENSIONS

La conformité aux directives européennes : 2014/53/UE (RED)est déclarée en référence aux normes harmonisées suivantes: : • EN 61010-1• ETSI EN 301 489-1, ETSI EN 301 489-3, ETSI EN 489-19, ETSI EN 301 51108-2022

SCHEMA DE RACCORDEMENT

Indicateur LED de l’état du dispositif Figure 1 Figure 2

Manuel d’utilisation Module GPS à usage externe Lisez attentivement les instructions GEO-2 est une antenne GPS qui vous permet de capturer les informations de date, heure et position à partir des satellites. Ces informations peuvent être lues par les dispositifs compatibles avec l’antenne GEO-2 de manière à assurer une synchronisation parfaite. Rèfèrence Modèle Description VE789900 GEO-2 Antenne GPS à usage externe

CONSIGNES DE SECURITE

Pendant l’installation et l’utilisation du produit, il est impératif de respecter les instructions suivantes:

1) Le produit doit être installé par une personne qualifiée, dans le strict

respect des schémas de raccordement.

2) N’alimentez pas l’appareil s’il présente des dommages.

3) Le produit doit être installé et activé conformément aux normes en vigueur pour

les systèmes électriques.

4) Ne pas utiliser le produit à des fins différentes de celles spécifiées.

5) Le produit peut être utilisé dans des environnements avec une catégorie

de surtension III et un degré de pollution 2.

6) Les raccordements doivent être réalisés hors tension.

7) Après l’installation, il faut garantir l’inaccessibilité des bornes de connexion

sans outils appropriés. CARACTERISTIQUES TECHNIQUES

• Alimentation électrique: depuis les appareils Vemer compatibles

• Courant d’absorption: max. 30mA (pendant la réception GPS)

• Installation murale ou sur poteau

– Diamètre maximal des câbles sous gaine: 8 mm

• Indice de protection: IP54

• Température de fonctionnement: -20°C ÷ 50°C

• Température de stockage: - 25°C ÷ 70 °C

• Humidité relative: 20÷90% sans condensation

• Indicateur de fonctionnement LED rouge / verte / orange (Figure 1)

• Fréquence de fonctionnement: 1575.42MHz (Réception GPS uniquement) INSTALLATION

• Installation murale ou sur poteau à l’aide des accessoires inclus

• Retirez le couvercle en faisant levier sur les encoches situées sur les côtés de l’appareil

• Faites passer les câbles par l’entrée située sur le bas de l’appareil et raccordez les câbles d’alimentation/bus en vous référant au schéma de raccrodement (Figure 2)

• Serrez le presse-étoupe et refermez le couvercle

• A la mise sous tension, la LED émet 1 clignotement rouge comme suit: OFF ON OFF ON… 1 s 1 s …
• Le clignotement de la LED verte indique le nombre de satellites visibles: N° satellite Séquence de LED verteON OFF REPETITIONS3 – 5 100 ms 300 ms 3 toutes les 5 sec6 – 8 100 ms 300 ms 6 toutes les 5 sec9 – 12 100 ms 300 ms 9 toutes les 5 sec
• L’envoi de données au dispositif connecté est signalé par le clignotement rouge de la LED pendant 3 sec comme suit : ON OFF ON OFF ….. 100 ms 100 ms 100 ms 100 ms …..

• Le mauvais fonctionnement de l’appareil est signalé par le clignotement rouge de la LED comme suit : ON OFF ON OFF ….. 500 ms 500 ms 500 ms 500 ms …..

• L’absence de réception des données satellitaires nécessaires pour obtenir une position GPS correcte pendant plus de 30 minutes entraîne un redémarrage du module. Cet état est signalé par le clignotement orange de la LED pendant 3 sec comme suit : ON OFF ON OFF ….. 300 ms 300 ms 300 ms 300 ms …..
