FGA35 - Transformateur audio Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transformateur audio avec isolation galvanique
Marque	Monacor
Modèle	FGA35
Utilisation principale	Élimination des boucles de masse et ronflements dans les liaisons audio
Connectique	2× jack 3,5 mm mâle
Plage de transmission	20 Hz – 30 000 Hz
Taux de distorsion	< 0,01 %
Rapport de transmission	1:1
Dimensions	24 mm × 38 mm
Poids	32 g
Température de fonctionnement	0 °C à 40 °C
Alimentation	Non requise (passif)
Compatibilité	Appareils audio mono et stéréo
Classe de protection	Usage intérieur uniquement
Entretien et nettoyage	Chiffon sec et doux ; éviter produits chimiques et eau
Sécurité	Ne pas exposer aux éclaboussures, à l'humidité ou à la chaleur excessive
Pièces détachées et réparabilité	Non prévu pour réparation par l'utilisateur
Élimination en fin de vie	Dépôt en usine de recyclage agréée

FOIRE AUX QUESTIONS - FGA35 Monacor

Comment connecter le transformateur FGA35 ?

Branchez simplement les deux fiches jack 3,5 mm mâles entre la sortie d'un appareil audio (par exemple lecteur CD) et l'entrée de l'autre (par exemple carte son PC). Le sens de branchement est indifférent.

Peut-on utiliser le FGA35 avec du matériel stéréo ?

Oui, le transformateur est adapté aussi bien pour des signaux mono que stéréo.

Quelle est la plage de fréquences transmise ?

La plage de transmission est de 20 Hz à 30 000 Hz, avec une distorsion inférieure à 0,01 %.

Que faire en cas de ronflement persistant après installation ?

Vérifiez que les connexions sont bien enfichées. Le FGA35 interrompt la boucle de masse par isolation galvanique. Si le ronflement persiste, essayez de brancher le transformateur entre d'autres appareils.

Comment nettoyer le transformateur FGA35 ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, de solvants ou d'eau.

Le FGA35 est-il compatible avec des câbles RCA ?

Non, le modèle FGA35 est équipé de deux fiches jack 3,5 mm mâles. Pour des connexions RCA, utilisez le modèle FGA30.

Quelle est la différence entre FGA30 et FGA35 ?

Le FGA30 possède une fiche jack 3,5 mm mâle et deux prises RCA femelles, tandis que le FGA35 est équipé de deux fiches jack 3,5 mm mâles.

Peut-on utiliser le transformateur en extérieur ?

Non, le FGA35 est conçu pour une utilisation en intérieur uniquement. Protégez-le de l'humidité et des projections d'eau.

Que faire en fin de vie de l'appareil ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans une usine de recyclage appropriée pour contribuer à une élimination non polluante.

Comment savoir si le transformateur fonctionne correctement ?

Branchez-le entre deux appareils audio. Si le ronflement disparaît et que le son est transmis normalement, le transformateur est opérationnel. Aucune alimentation n'est nécessaire.

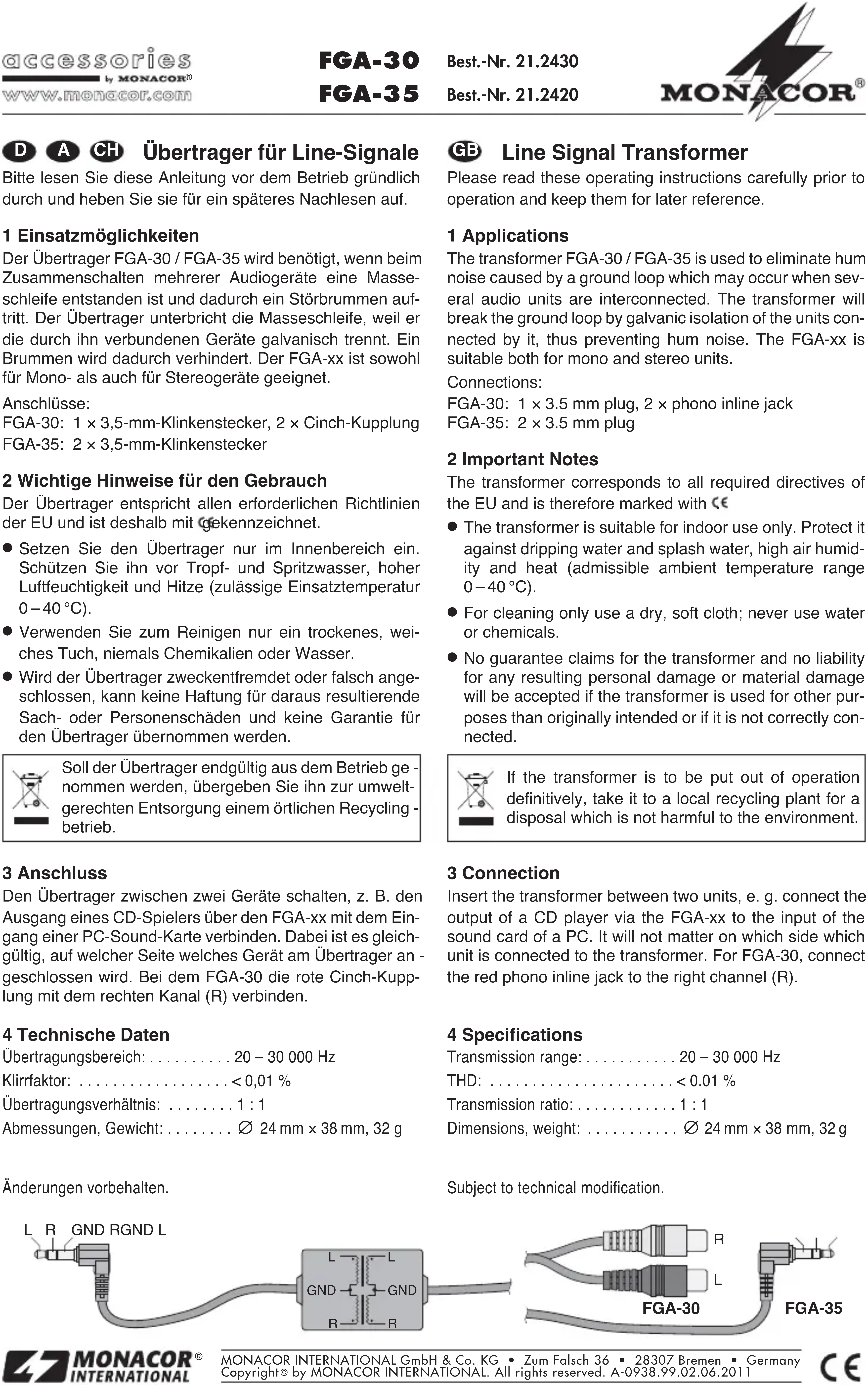

MODE D'EMPLOI FGA35 Monacor

Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Le transformateur FGA-30 / FGA-35 est utilisé lorsque une boucle de masse apparait si plusieurs-appareils audio sont branchés ensemble, générant ainsi un ronflement. Le transformateur interrompt la boucle de masse par une isolation galvanique des-appareils reliés par ce transformateur, évitant ainsi tout ronflement. Le FGA-xx est ajusté tant pour des-appareils mono que stéréo.

Branchements :

FGA-30 : 1 × jack 3,5 mâle, 2 × RCA femelle

FGA-35:2xjack3,5male

2 Conseils importants d'utilisation

Le transformateur répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole CE

• Le transformateur n'est donc qu'une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0 - 40 °C).
• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultant si le transformateur est utilisé dans un but autre que celui pour lequel il a été conçu ou s'il n'est pas correctement branché; en outre, la garantie deviendrait caduque.

Lorsque le transformateur est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

3 Branchement

Reliez le transformateur entre deux appareils, par exemple reliez la sortie d'un lecteur CD via le FGA-xx à l'entrée d'une carte son d'un PC. Peu importe le côté du transformateur sur lequel l'appareil est branché. Sur le FGA-30, reliez la fiche RCA rouge femelle au canal droit (R).

4 Caractéristiques techniques

Plage de transmission : 20 - 30 000 Hz

Taux de distorsion : < 0,01 %

Rapport de transmission : 1 : 1

Dimensions, poids: 24 mm × 38 mm, 32 g

Tout droit de modification réservé.
