SmartControl 34744000 - Robinetterie GROHE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	GROHE SmartControl 34744000, système de contrôle de douche, technologie de régulation de débit, finition chromée, compatible avec les systèmes de douche GROHE.
Utilisation	Permet un contrôle intuitif de la température et du débit d'eau, idéal pour une expérience de douche personnalisée.
Maintenance et réparation	Facilité d'entretien grâce à la surface résistante aux taches, nettoyage à l'eau savonneuse recommandé, pièces de rechange disponibles.
Sécurité	Système de protection contre les brûlures, limite de température réglable pour éviter les accidents.
Informations générales	Garantie de 5 ans, installation recommandée par un professionnel, compatible avec les chauffe-eau standards.

FOIRE AUX QUESTIONS - SmartControl 34744000 GROHE

Comment installer le GROHE SmartControl 34744000 ?

Pour installer le GROHE SmartControl, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'eau avant de commencer et de suivre chaque étape pour garantir une installation correcte.

Pourquoi le GROHE SmartControl ne fonctionne-t-il pas ?

Si le GROHE SmartControl ne fonctionne pas, vérifiez que l'alimentation en eau est ouverte et que les connexions sont correctement établies. Assurez-vous également que le système n'est pas obstrué par des dépôts de calcaire.

Comment nettoyer le GROHE SmartControl ?

Pour nettoyer le GROHE SmartControl, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Puis-je régler la température de l'eau sur le GROHE SmartControl ?

Oui, le GROHE SmartControl permet de régler la température de l'eau. Utilisez le bouton de contrôle pour ajuster la température selon vos préférences.

Que faire si le bouton de contrôle est bloqué ?

Si le bouton de contrôle est bloqué, vérifiez s'il y a des débris ou des dépôts de calcaire autour du bouton. Nettoyez soigneusement cette zone pour libérer le bouton.

Est-ce que le GROHE SmartControl est compatible avec tous les systèmes de plomberie ?

Le GROHE SmartControl est conçu pour être compatible avec la plupart des systèmes de plomberie standard. Vérifiez les spécifications techniques pour vous assurer de la compatibilité avec votre installation.

Comment régler le débit d'eau sur le GROHE SmartControl ?

Le débit d'eau peut être réglé via le bouton de contrôle. Tournez le bouton pour augmenter ou diminuer le débit selon vos besoins.

Où puis-je trouver des pièces de rechange pour le GROHE SmartControl ?

Les pièces de rechange pour le GROHE SmartControl peuvent être commandées auprès de revendeurs agréés GROHE ou directement sur le site web de GROHE.

Est-ce que le GROHE SmartControl est garanti ?

Oui, le GROHE SmartControl est généralement couvert par une garantie limitée. Consultez les documents fournis avec votre produit pour plus de détails sur la garantie.

MODE D'EMPLOI SmartControl 34744000 GROHE

Domaine d'application

Utilisation possible avec :

• Réservoirs sous pression - Chauffe-eau instantanés hydrauliques/thermiques

Le fonctionnement avec des accumulateurs sans pression (chauffe-eau à écoulement libre) n'est pas possible !

Caractéristiques techniques

• Pression de service max. 10 bars
• Pression d'épreuve 16 bars

Remarque :

Il est recommandé d'installer un réducteur de pression en cas de pressions statiques supérieures à 5 bars.

Pour la combinaison avec garnitures de trop-plein et de remplissage, la pose d'un dispositif de sécurité autorisé par la norme EN 1717 est obligatoire.

Pour cela, veuillez respecter les consignes suivantes :

• Uniquement pour Grohtherm SmartControl et SmartControl Mixer avec deux vannes, le dispositif de sécurité (accessoire spécial, réf. : 14 055) doit être vissé à la place du bouchon (Z) pré-monté.
• Le GROHE Rapido SmartBox doit être monté au moins 300mm au-dessus de la baignoire.

Installation du boîtier

• Préparer des trous pour le boîtier et des fentes pour les canalisations. • Profondeur de montage : 75-105mm.
• Si le boîtier est installé trop en profondeur, il est possible d'utiliser une rallonge.

Possibilités de montage, voir pages 19-21.

• Montage dans un support charpenté • Montage avec entretoises • Montage directement sur le mur • Montage dans le mur
• Montage sur plaques de montage pour préfabriqué ou plaques pré-fabriquées

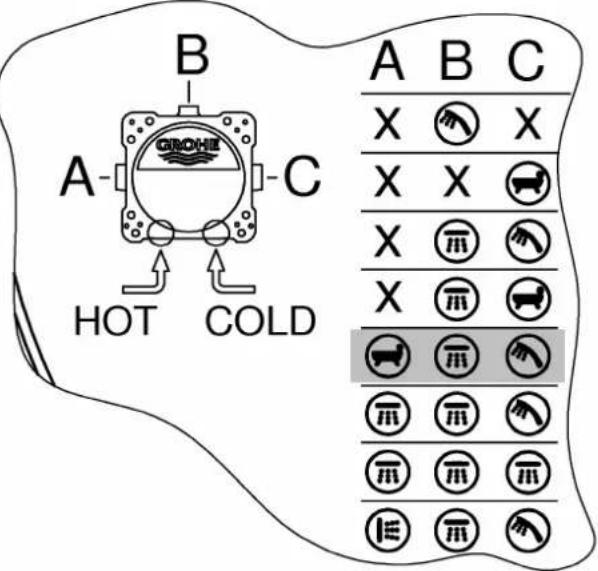

Brancher les canalisations

Il convient d'utiliser les sorties prévues à cet effet.

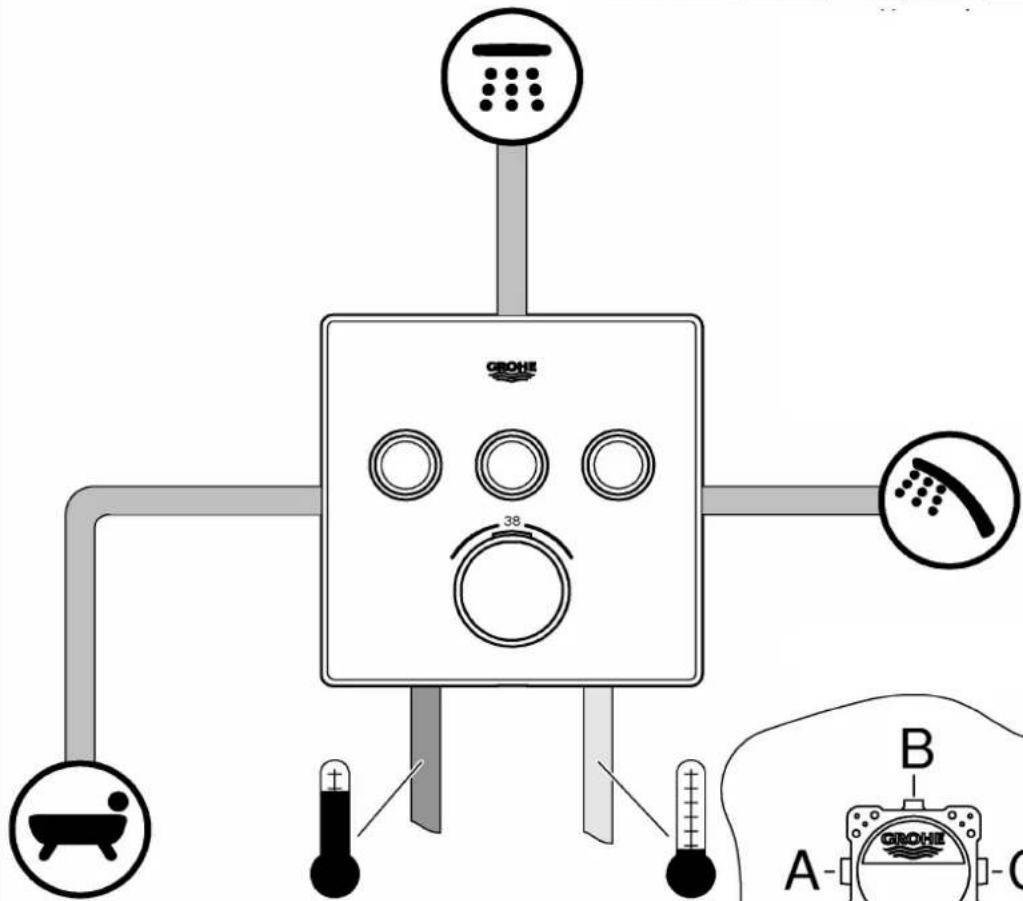

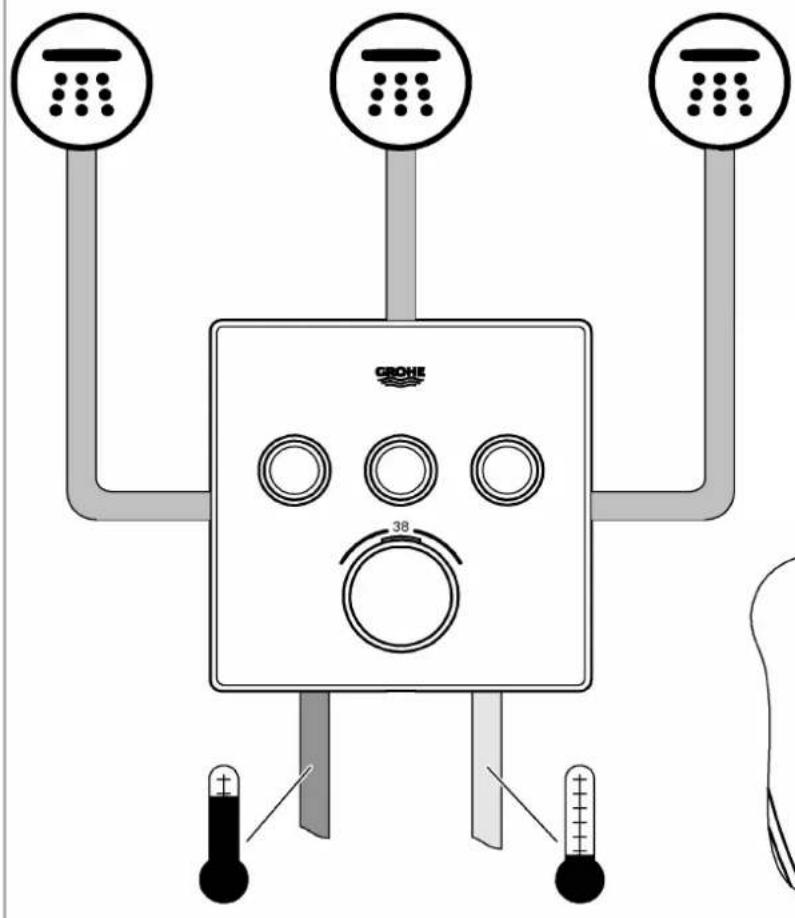

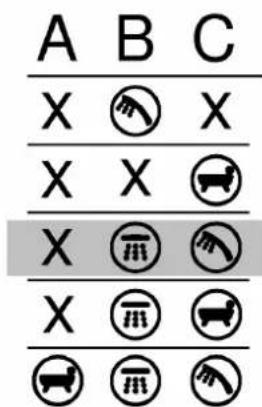

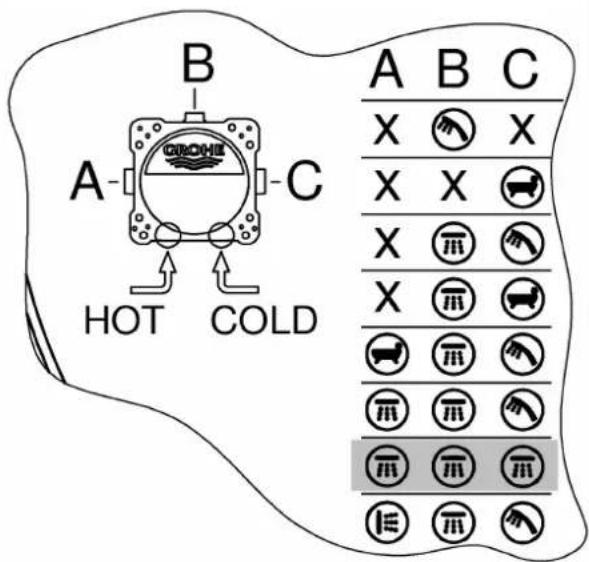

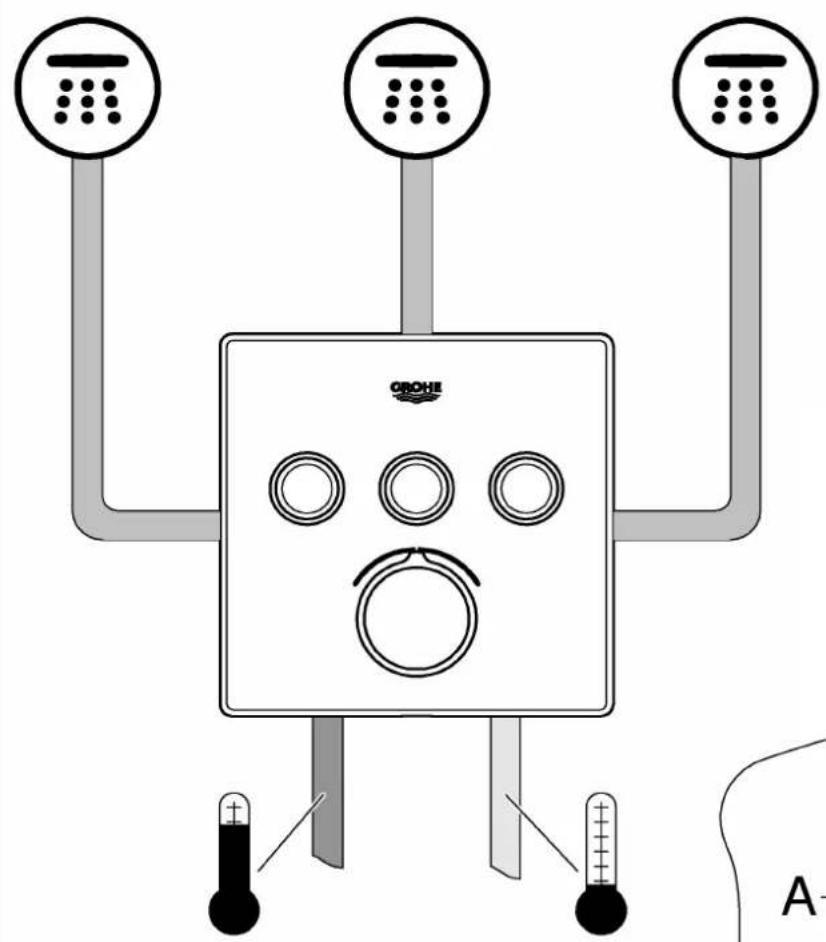

• Possibilités de configuration recommandées :
• Grotherm SmartControl voir à partir de la page 35.
• SmartControl Mixer voir à partir de la page 58.

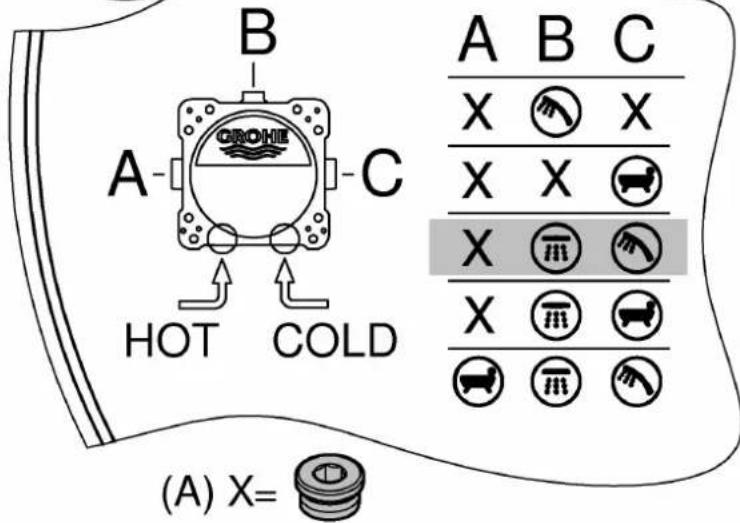

• Les sorties non obstruées doivent être étanchéifiées à l'aide des bouchons (X) fournis.
• Vérifier l'étanchéité des raccordements.
• Les bouchons (Y) doit être monté, voir page 23, fig. [6].

Monter le support pour le produit d'étanchéité, voir page 24, fig. [9] à [11].

Enduire complètement le mur et le carreler.

Ne pas raccourcir le gabarit de montage avant le montage final.

Caractéristiques techniques grohtherm smartcontrol thermostat

• Pression dynamique
• Pression dynamique minimale sans résistances en aval 0,5 bar
• Pression dynamique minimale avec résistances en aval 1 bar
• Recommandée 1,5 à 5 bars • Débit minimal 5 l/min
• Température
• Arrivée d'eau chaude max. 70 °C
• Recommandée pour une économie d'énergie 60 °C
• Désinfection thermique possible
• Température de l'eau chaude au raccord d'alimentation au moins 2 °C de plus que la température de l'eau mitigée. Débits sans résistances en aval, voir pages 36-50.

Veuillez en tenir compte lors du dimensionnement de l'évacuation !

• Possibilités de montage, voir page 35.
• Possibilités de configuration recommandées, voir à partir de la page 36.

Les accessoires spéciaux suivants sont disponibles :

• Rallonge de 25mm (réf. : 14 048) - Dispositif de sécurité, uniquement avec deux vannes (réf. : 14 055) • Robinets d'arrêt (réf. : 14 053) - Raccordement inversé, chaud à droite - froid à gauche, remplacer la cartouche du thermostat (réf. : 49 003)

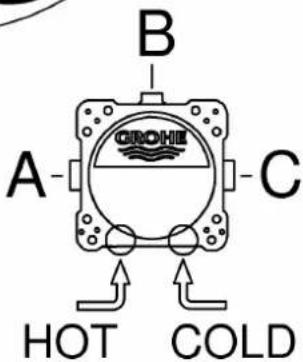

A-C\B	bar
	1	2	3	4	5	6
B	13,9	19,6	24	27,7	31	33,9	l/min
C	15	21,2	26	30	33,6	36,8
B+C	16,7	23,7	29	33,5	37,4	41

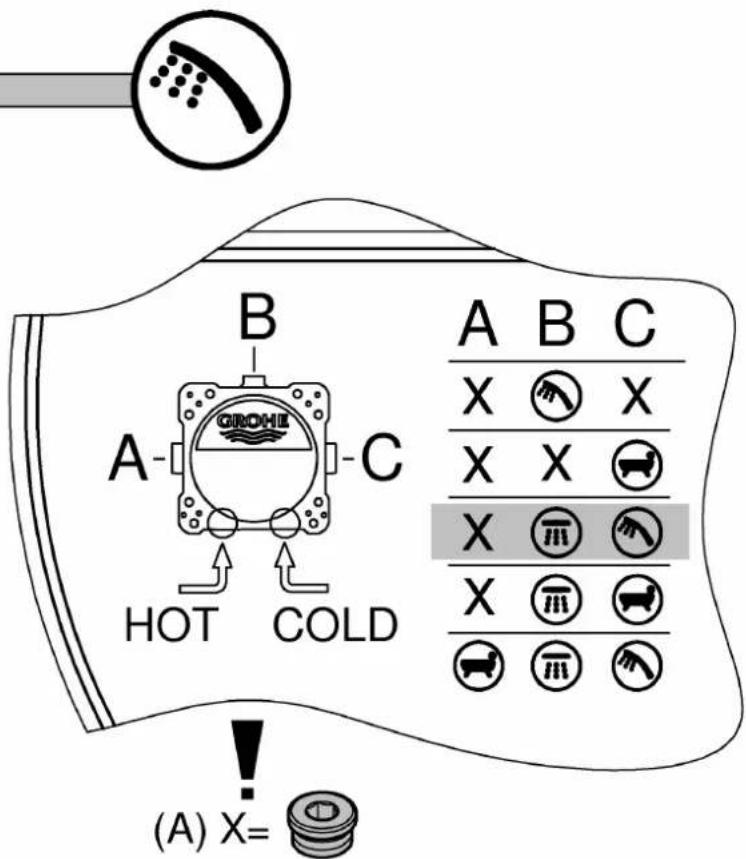

A-C	bar
	1	2	3	4	5	6
B	13,9	19,6	24	27,7	31	33,9
C	15	21,2	26	30	33,6	36,8
B+C	16,7	23,7	29	33,5	37,4	41

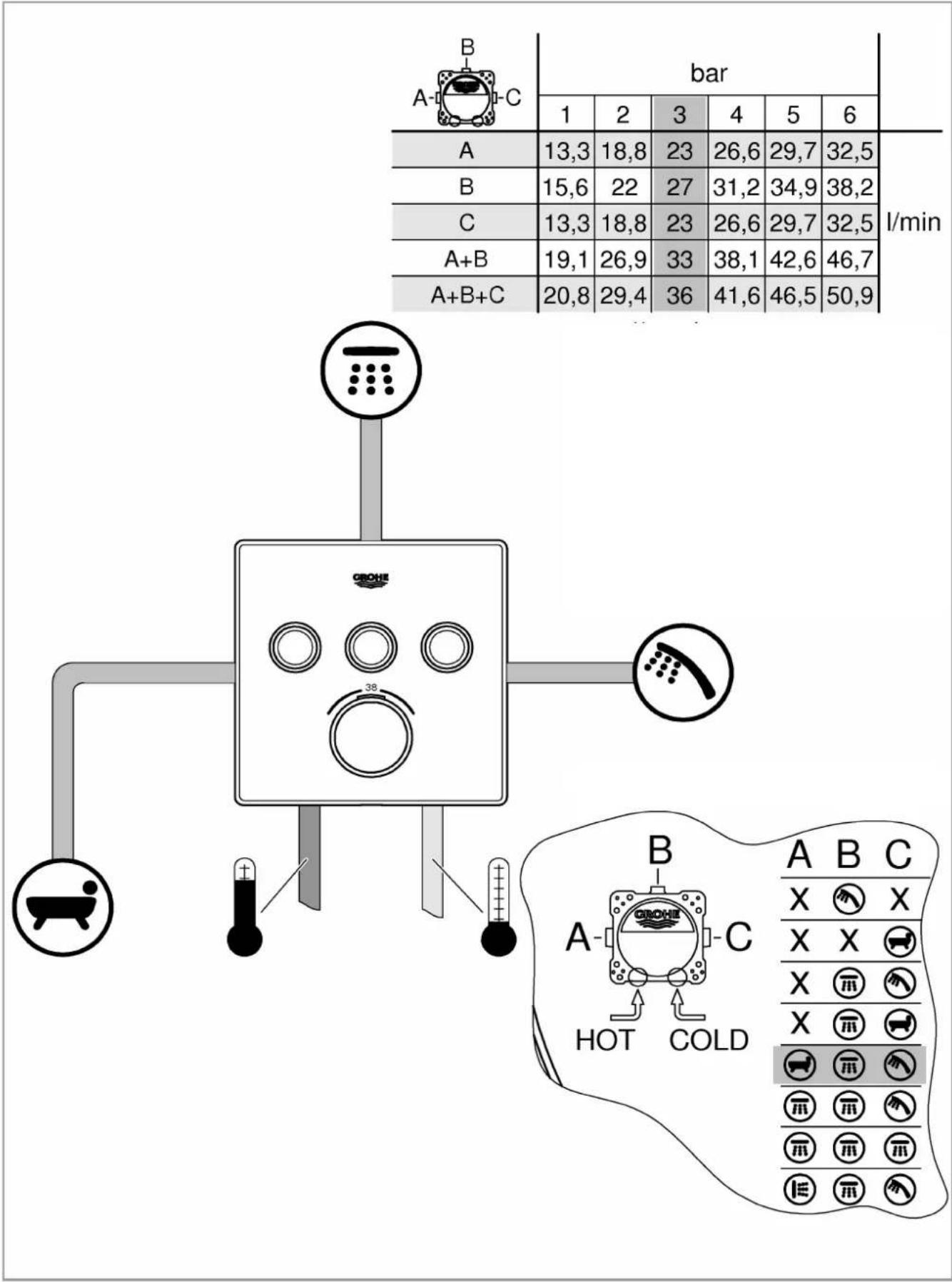

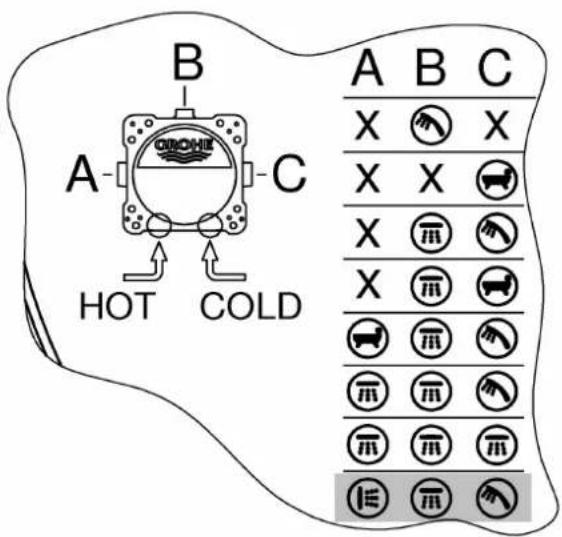

A-C	bar
	1	2	3	4	5	6
A	13,3	18,8	23	26,6	29,7	32,5	l/min
B	15,6	22	27	31,2	34,9	38,2
C	13,3	18,8	23	26,6	29,7	32,5
A+B	19,1	26,9	33	38,1	42,6	46,7
A+B+C	20,8	29,4	36	41,6	46,5	50,9

A-C	bar
	1	2	3	4	5	6
A	13,3	18,8	23	26,6	29,7	32,5	l/min
B	15,6	22	27	31,2	34,9	38,2
C	13,3	18,8	23	26,6	29,7	32,5
A+B	19,1	26,9	33	38,1	42,6	46,7
A+B+C	20,8	29,4	36	41,6	46,5	50,9

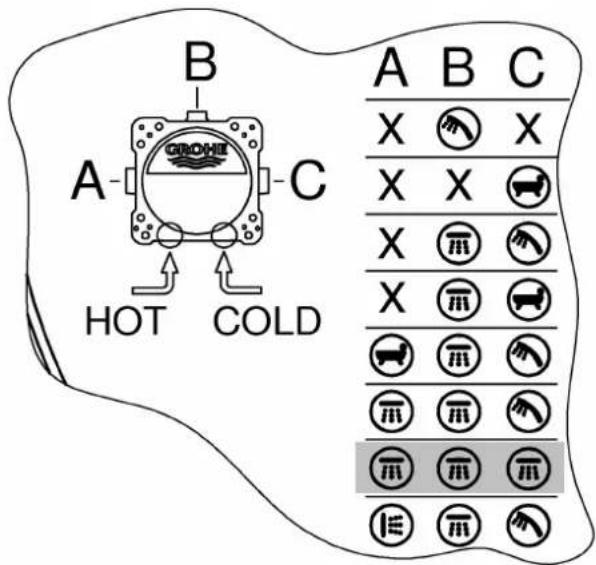

A-C	bar
	1	2	3	4	5	6
A	13,3	18,8	23	26,6	29,7	32,5
B	15,6	22	27	31,2	34,9	38,2
C	13,3	18,8	23	26,6	29,7	32,5
A+B	19,1	26,9	33	38,1	42,6	46,7
A+B+C	20,8	29,4	36	41,6	46,5	50,9

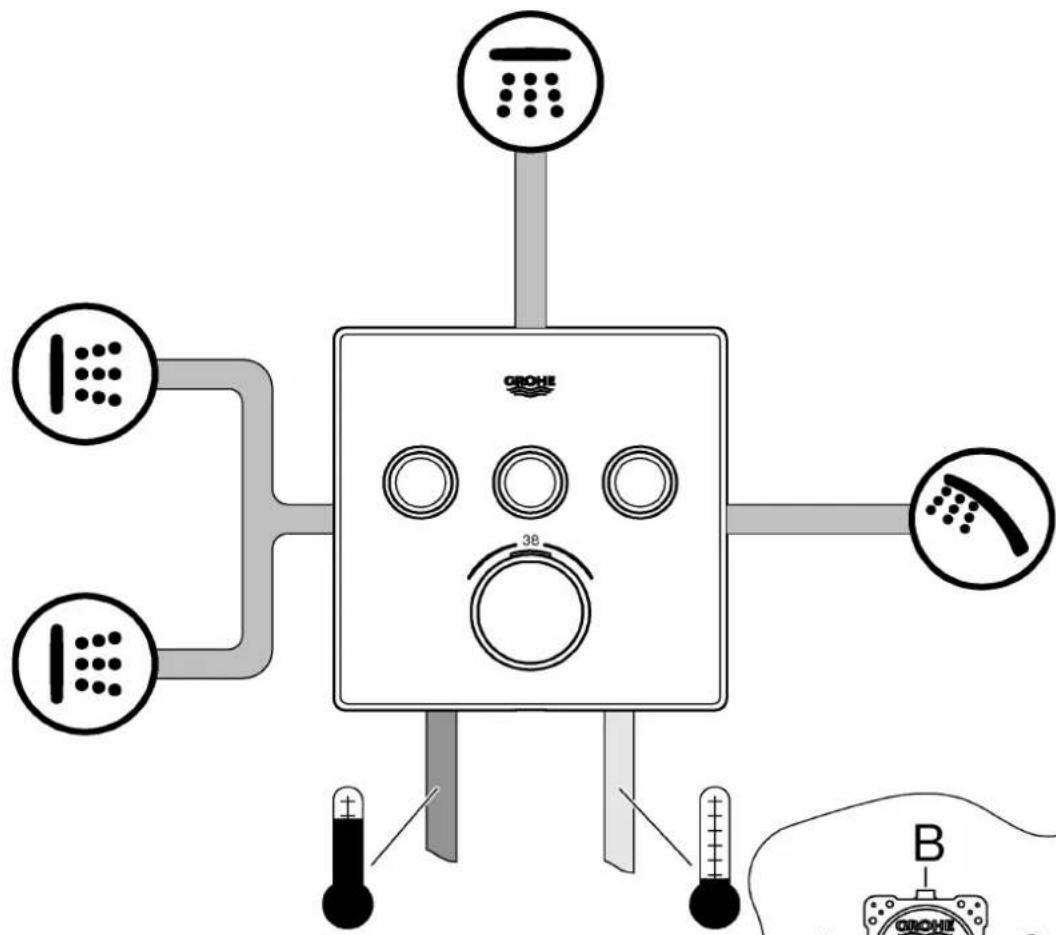

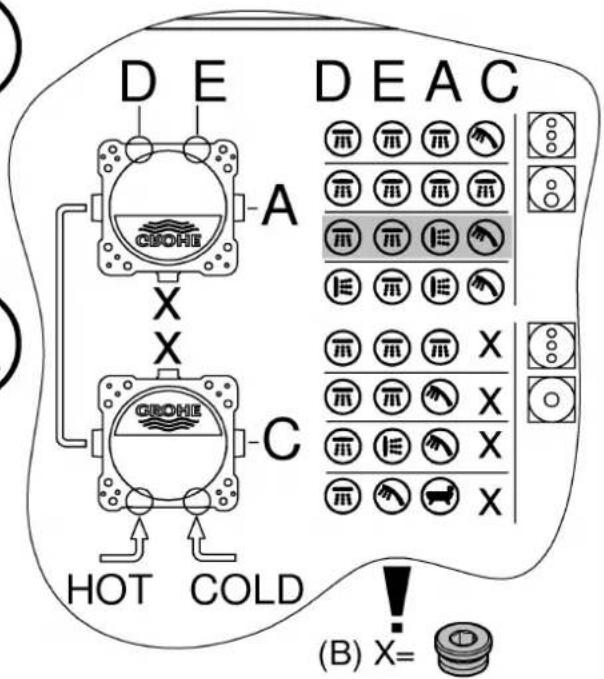

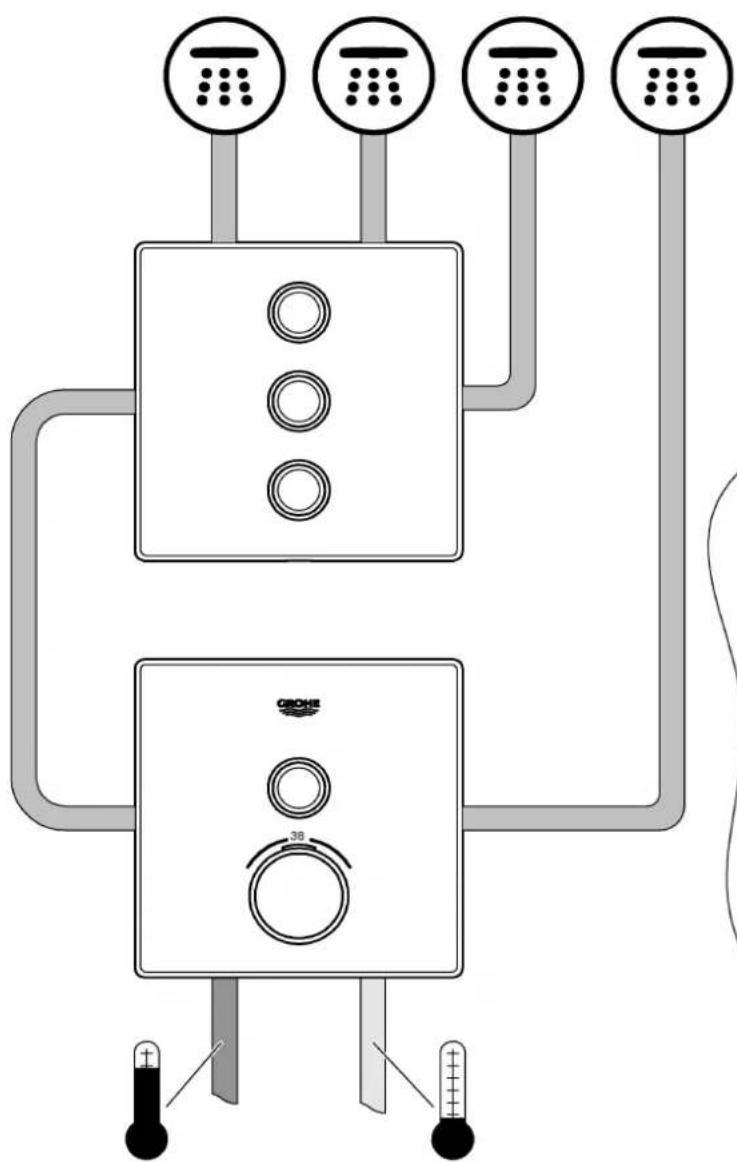

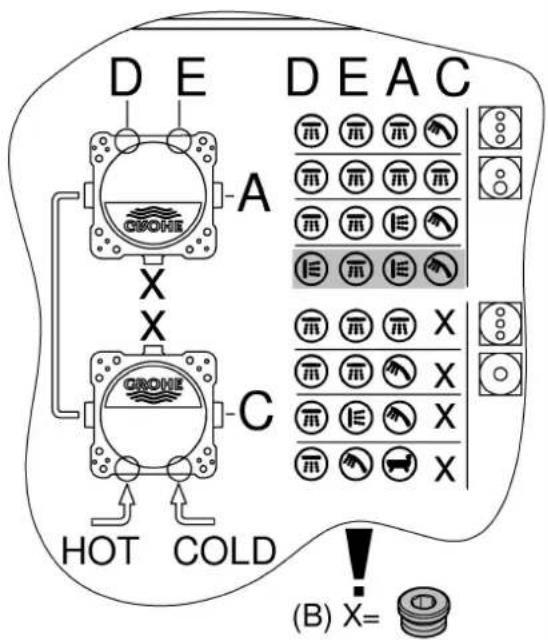

A-C\B	bar
	1	2	3	4	5	6
D	12,1	17,1	21	24,2	27,1	29,7	l/min
E	12,1	17,1	21	24,2	27,1	29,7
A	12,1	17,1	21	24,2	27,1	29,7
C	16,7	23,7	29	33,5	37,4	41
D+E+A	16,7	23,7	29	33,5	37,4	41
D+E+A+C	20,8	29,4	36	41,6	46,5	50,9


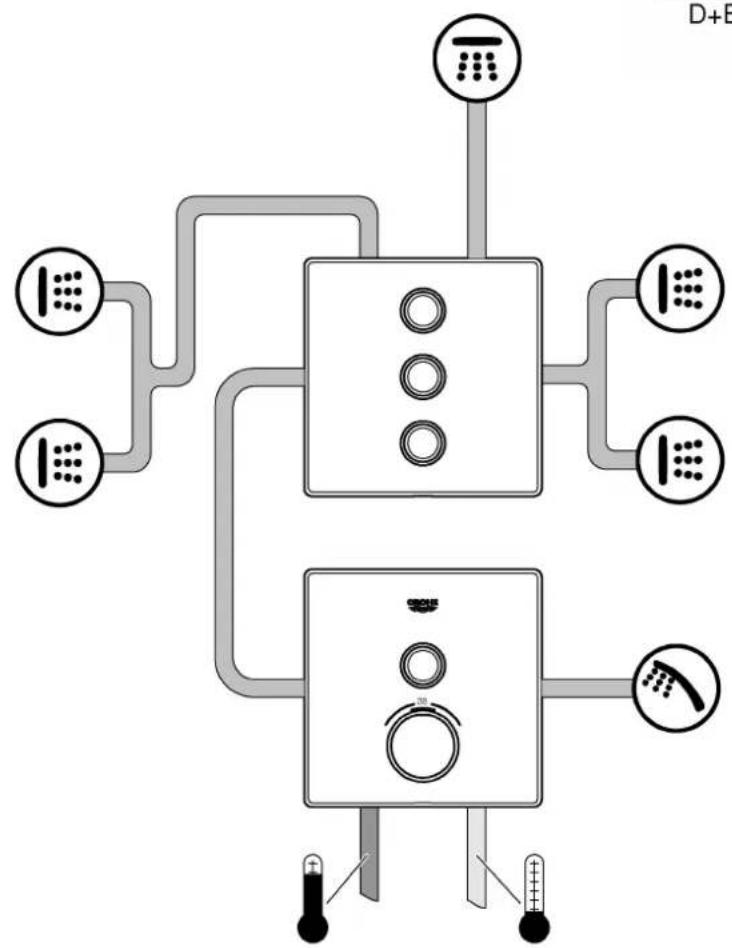

A-C\B	bar
	1	2	3	4	5	6
D	12,1	17,1	21	24,2	27,1	29,7	l/min
E	12,1	17,1	21	24,2	27,1	29,7
A	12,1	17,1	21	24,2	27,1	29,7
C	16,7	23,7	29	33,5	37,4	41
D+E+A	16,7	23,7	29	33,5	37,4	41
D+E+A+C	20,8	29,4	36	41,6	46,5	50,9

A-C	bar
	1	2	3	4	5	6
D	12,1	17,1	21	24,2	27,1	29,7	l/min
E	12,1	17,1	21	24,2	27,1	29,7
A	12,1	17,1	21	24,2	27,1	29,7
C	16,7	23,7	29	33,5	37,4	41
D+E+A	16,7	23,7	29	33,5	37,4	41
D+E+A+C	20,8	29,4	36	41,6	46,5	50,9

A-C	bar
	1	2	3	4	5	6
A	13,3	18,8	23	26,6	29,7	32,5	l/min
B	15,6	22	27	31,2	34,9	38,2
C	13,3	18,8	23	26,6	29,7	32,5
A+B	19,1	26,9	33	38,1	42,6	46,7
A+B+C	20,8	29,4	36	41,6	46,5	50,9

Caractéristiques techniques smartcontrol

• Pression dynamique
• minimale 0,5 bar
• Recommandée 1,5 à 5 bars
• Température
• Arrivée d'eau chaude max. 70 °C
• Recommandée pour une économie d'énergie 60 °C
• Désinfection thermique possible

Débits sans résistances en aval, voir pages 58-65.

Veuillez en tenir compte lors du dimensionnement de l'évacuation !

- Possibilités de configuration recommandées, voir à partir de la page 58.

Les accessoires spéciaux suivants sont disponibles :

• Rallonge de 25mm (réf. : 14 048) - Dispositif de sécurité, uniquement avec deux vannes (réf. : 14 055) • Robinets d'arrêt (réf. : 14 053)

A-C\B	bar
	1	2	3	4	5	6
B	13,3	18,8	23	26,6	29,7	32,5	l/min
C	14,4	20,4	25	28,9	32,3	35,4
B+C	15,6	22	27	31,2	34,9	38,2

A-C\B	bar
	1	2	3	4	5	6
B	13,3	18,8	23	26,6	29,7	32,5	l/min
C	14,4	20,4	25	28,9	32,3	35,4
B+C	15,6	22	27	31,2	34,9	38,2

A-C	bar
	1	2	3	4	5	6
A	12,7	18	22	25,4	28,4	31,1	l/min
B	15	21,2	26	30	33,6	36,8
C	12,7	18	22	25,4	28,4	31,1
A+B	17,9	25,3	31	35,8	40	43,8
A+B+C	19,6	27,8	34	39,3	43,9	48,1
