| Type de produit | Chariot de transport |
| Marque | GYS |
| Modèle | Trolley Startflash 120 |
| Dimensions (L x l x H) | 1205 x 675 x 600 mm |
| Hauteur du plateau | 580 mm |
| Hauteur supplémentaire | 270 mm (poignée ou autre) |
| Diamètre des roues | 440 mm (grandes roues arrière) |
| Poids net estimé | 15 kg |
| Matériau principal | Acier |
| Nombre de roues | 4 (2 fixes, 2 pivotantes) |
| Charge maximale recommandée | Adapté aux chargeurs Gysflash jusqu'à 125 A |
| Compatibilité | Gysflash 50.12, 51.12 CNT, 50.24, 100.12, 101.12 CNT, 121.12 CNT, 101.24 CNT, 51.48 CNT, 125.12 CNT, 30.12, 30.24 |
| Accessoires fournis | Kit de visserie (boulons M6, M8, M4, écrous, rondelles) selon tableau récapitulatif |
| Options disponibles | Fixation SHM (réf. 025881), supports supplémentaires (réf. 025745, 028906) |
| Montage requis | Oui, notice de montage incluse (8 pages) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs ou corrosifs. |
| Sécurité | Vérifier la stabilité avant usage. Ne pas dépasser la charge maximale. Serrer les fixations régulièrement. |
| Pièces détachées et réparabilité | Pièces disponibles sur demande via les références indiquées dans la notice (roues, visserie, supports). |
| Usage principal | Transport de chargeurs de batteries et postes à souder GYS |
FOIRE AUX QUESTIONS - Trolley Startflash 120 GYS
Comment monter le chariot Trolley Startflash 120 ?
Suivez la notice de montage fournie. Utilisez les outils adaptés (clés Allen, tournevis). Assemblez d'abord le châssis, puis fixez les roues et la poignée. Serrez les vis au couple indiqué (20 N·m pour les fixations M8).
Quels outils sont nécessaires pour l'assemblage ?
Vous aurez besoin d'une clé Allen de 4 mm, d'une clé de 10 mm, et éventuellement d'un tournevis plat. Des outils de serrage dynamométrique sont recommandés pour les fixations critiques.
Quels modèles de chargeurs GYS sont compatibles avec ce chariot ?
Le chariot est compatible avec les chargeurs Gysflash suivants : 50.12, 51.12 CNT, 50.24, 100.12, 101.12 CNT, 121.12 CNT, 101.24 CNT, 51.48 CNT, 125.12 CNT, 30.12 et 30.24.
Quelles sont les dimensions exactes du chariot ?
Les dimensions sont : longueur 1205 mm, largeur 675 mm, hauteur 600 mm. La hauteur du plateau est de 580 mm. Les grandes roues arrière ont un diamètre de 440 mm.
Quel est le poids du chariot vide ?
Le poids estimé du chariot vide est d'environ 15 kg, mais cela peut varier légèrement selon les options installées.
Comment fixer un chargeur GYS sur le chariot ?
Utilisez les trous de fixation prévus sur le plateau. Pour les modèles Gysflash, suivez le schéma de compatibilité : vis M8 avec un couple de serrage de 20 N·m. Des supports optionnels (réf. 025745, 028906) sont disponibles pour une fixation renforcée.
Puis-je utiliser ce chariot pour d'autres marques que GYS ?
Oui, le chariot peut transporter tout appareil électrique de dimensions compatibles (plateau d'environ 600 x 580 mm). Vérifiez les points de fixation et le poids de l'appareil.
Comment entretenir le chariot ?
Nettoyez régulièrement avec un chiffon sec. Lubrifiez les roulements des roues si nécessaire. Inspectez les vis et les soudures pour éviter tout jeu.
Où puis-je trouver des pièces de rechange ?
Les pièces détachées (roues, vis, supports) sont disponibles auprès de GYS ou de revendeurs agréés. Référez-vous aux numéros de pièces dans la notice (ex : roue réf. 41276).
Quels sont les accessoires optionnels disponibles ?
Deux options sont proposées : le support de fixation SHM (réf. 025881) et deux supports supplémentaires (réf. 025745, 028906). Ces accessoires permettent de fixer solidement les chargeurs.
Questions des utilisateurs sur Trolley Startflash 120 GYS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Chariot de transport au format PDF gratuitement ! Retrouvez votre notice Trolley Startflash 120 - GYS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Trolley Startflash 120 de la marque GYS.
MODE D'EMPLOI Trolley Startflash 120 GYS

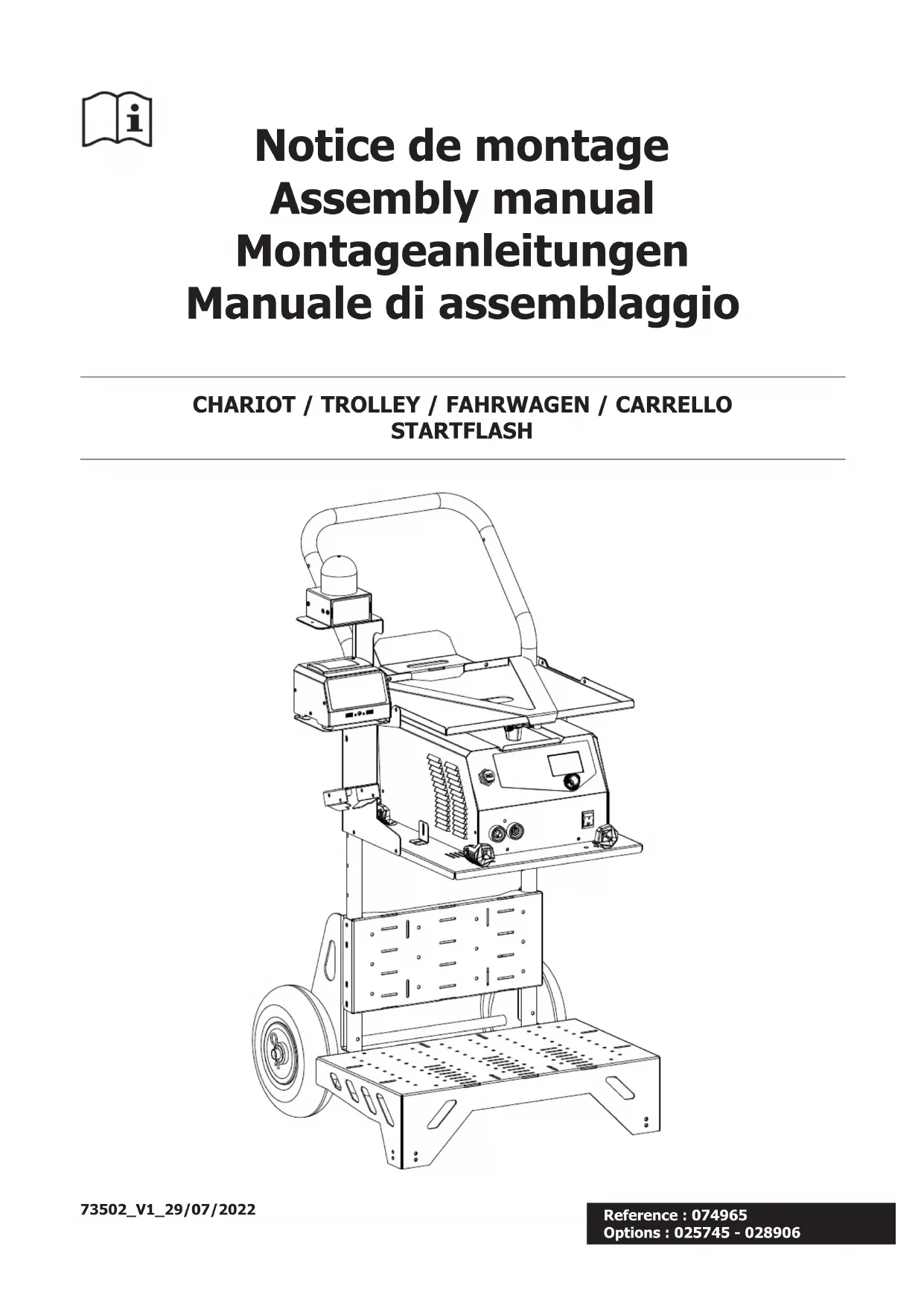

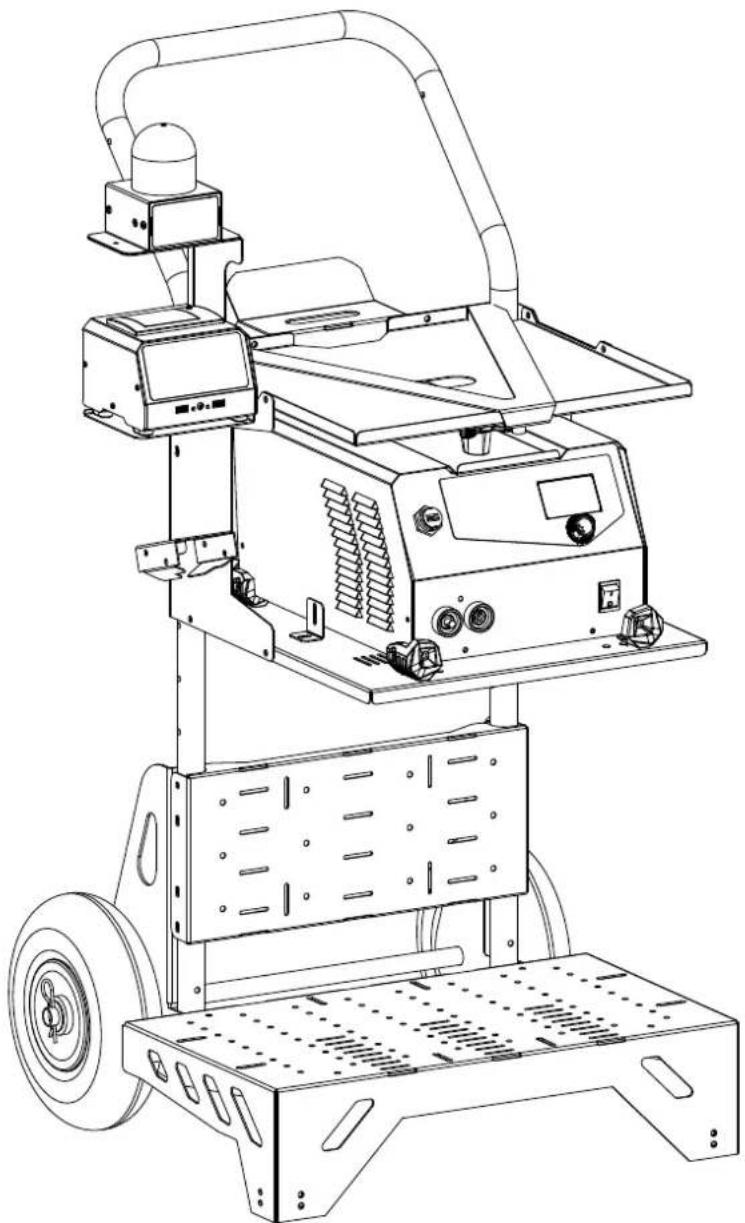

Notice de montage Assembly manual Montageanleitungen Manuale di assemblaggio
CHARIOT / TROLLEY / FAHRWAGEN / CARRELLO STARTFLASH
Tableau récapitulatif / Summary table / Zusammenfassende Tabelle / Tabella ricapitolativa
| Dimensions Quantity Reference | |||
 | M6 x 12 x 30 41276 | ||
 | M6 x 40 x 18 41004 | ||
 | M4 x 8 x 1 42009 | ||
 | M8 x 20 x 2 41244 | ||
 | M6 x 50 41151 | ||
 | M8 x 2 41157 | ||
| [XCEW] | - x 1 M0446ST | ||
 | 20 x 35 x 1,5 mm x 2 41214 | ||
 | 20,2 x 29 x 1,5 mm x 6 43170 | ||
 | M6 x 2 41204 | ||
 | - x 2 71140 | ||
| 4 x 40 mm x 2 42032 | |||
 | 1,5 m x 2 72091 | ||
OPTION  | - x 1 025745 | ||
OPTION  | - x 1 028906 | ||
OPTION
Outils / Tools / Werkzeug / Utensili
CHARIOT / TROLLEY / FAHRWAGEN / CARRELLO STARTFLASH

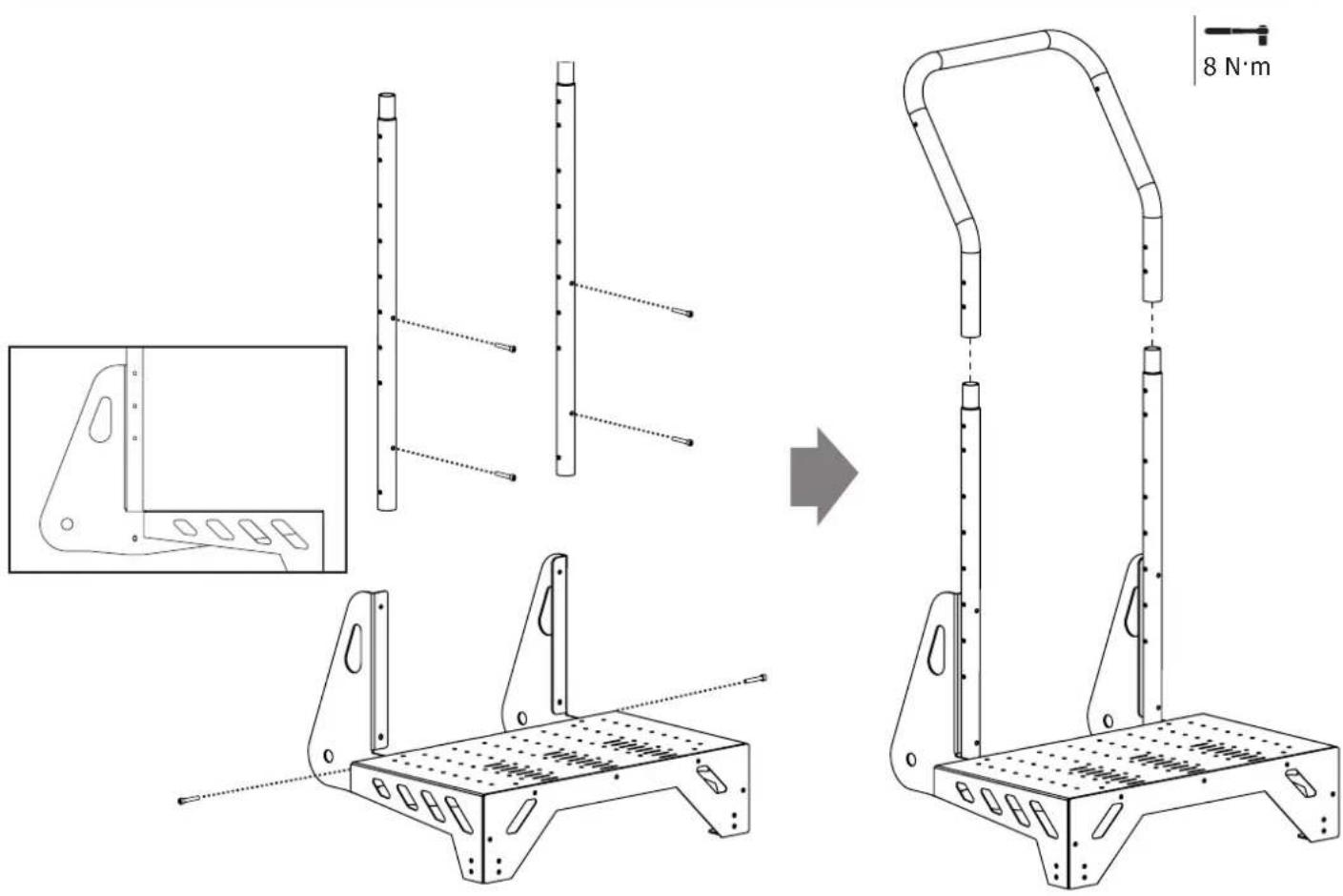

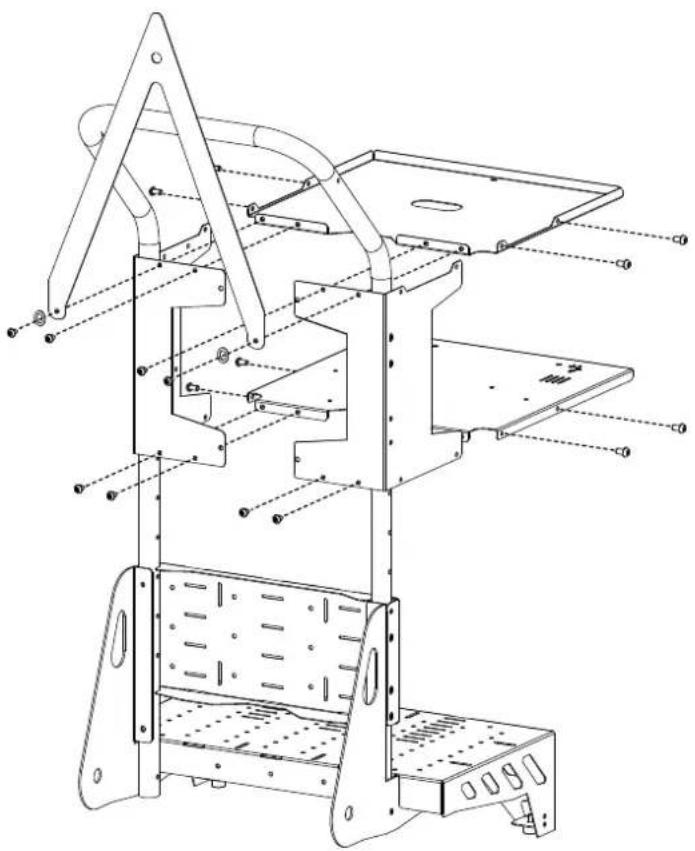

MONTAGE CHARIOT / TROLLEY MOUNTING / MONTAGE WAGEN / MONTAGGIO DEL CARRELLO
CHARIOT / TROLLEY / FAHRWAGEN / CARRELLO STARTFLASH

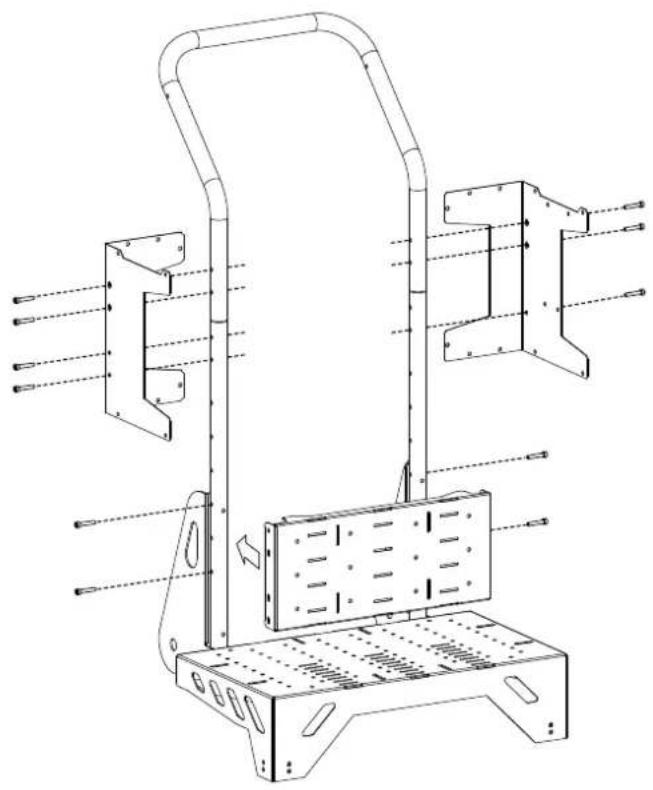

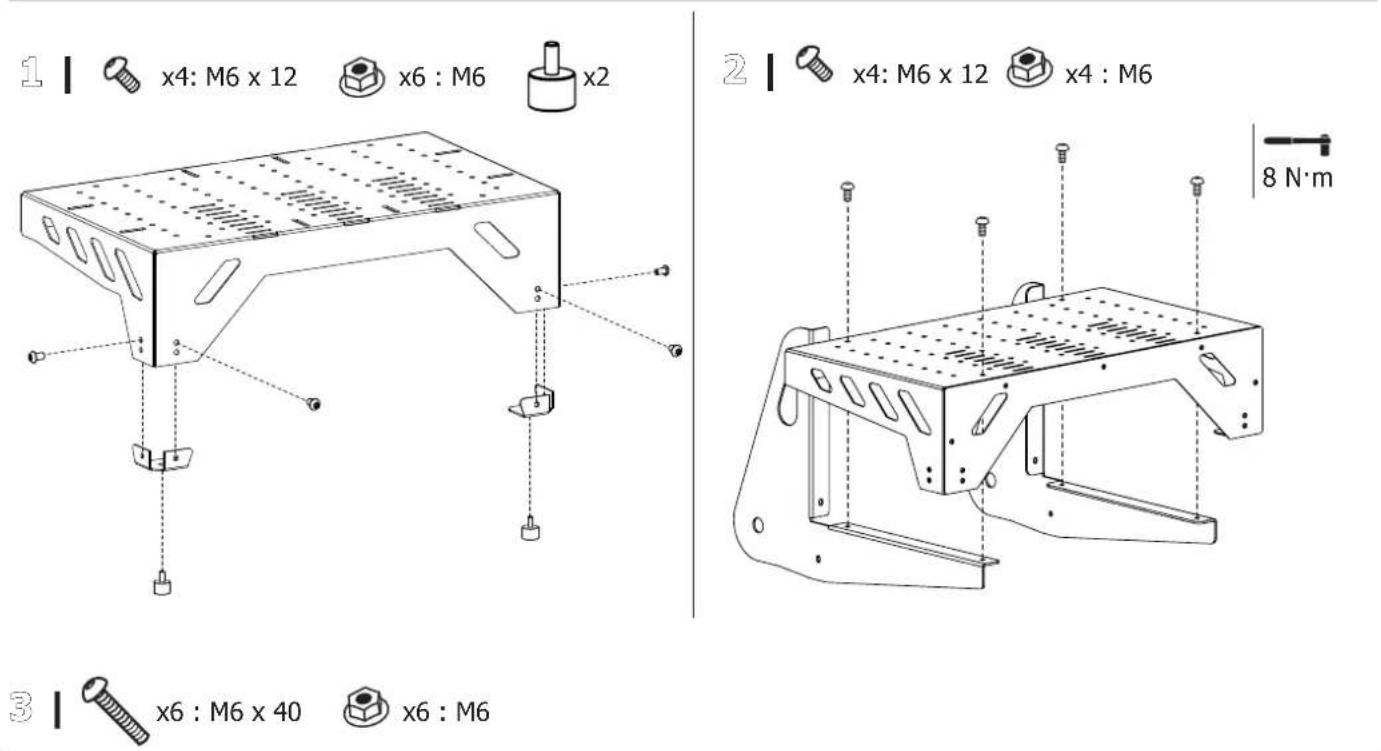

x12 : M6 x 40
x12 : M6


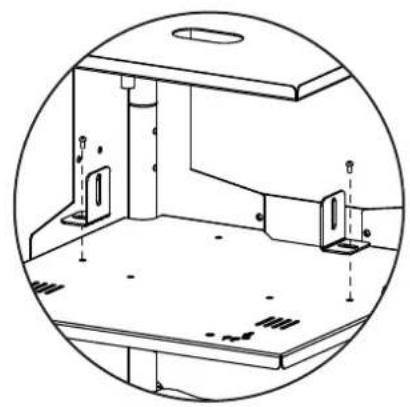

x16: M6 x 12
x16 : M6
x2 : M6
CHARIOT / TROLLEY / FAHRWAGEN / CARRELLO STARTFLASH
x4: M6 x 12
x4 : M6
x1 : M4 x 8
x1 : M4 x 8


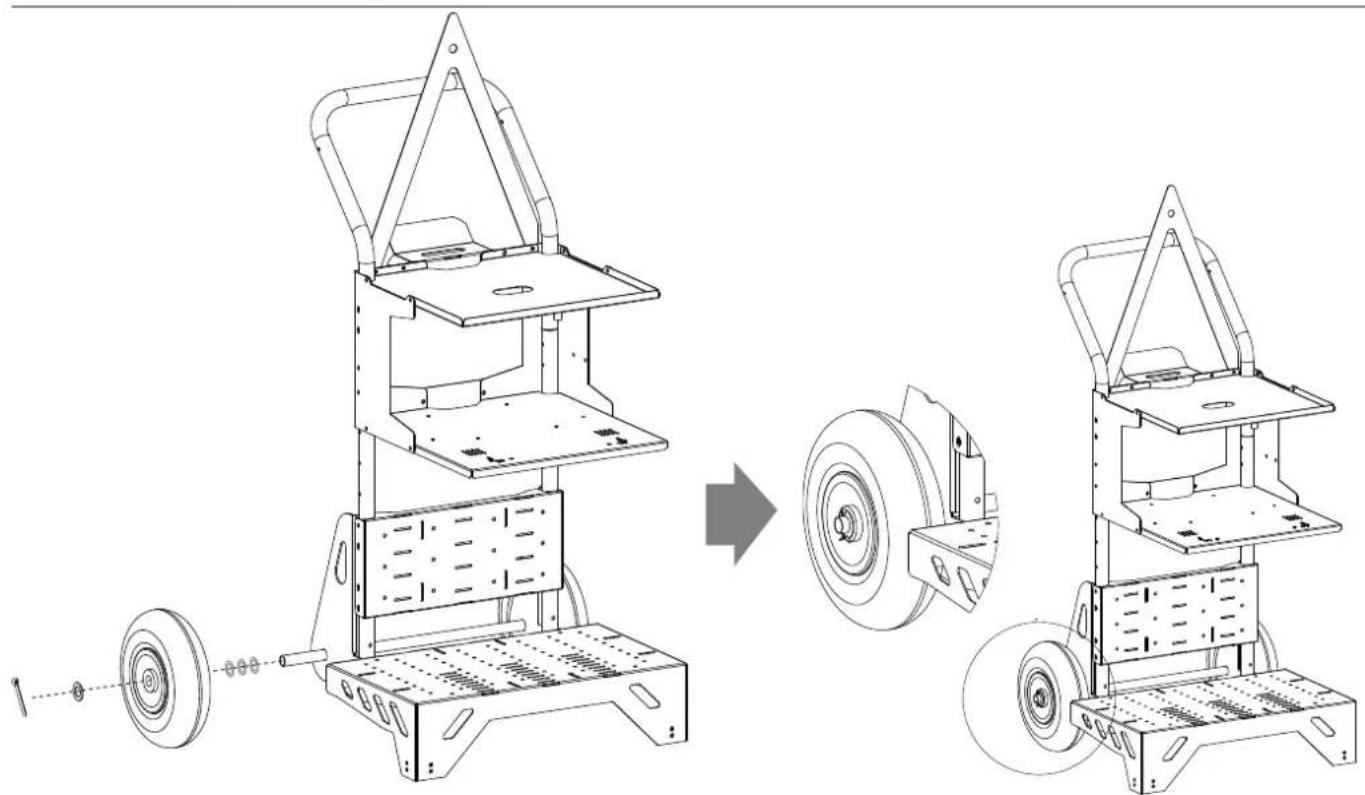

x2
x2: M6 x 12
x2 : M6


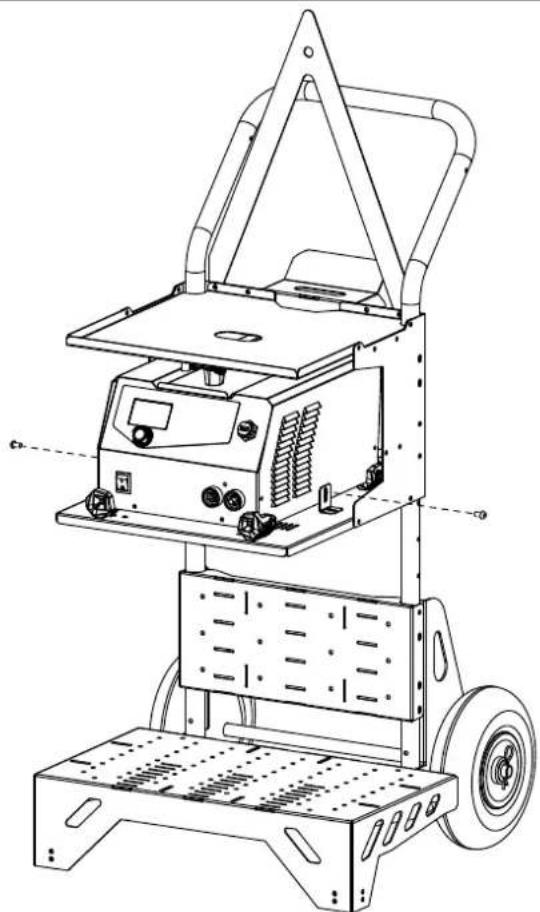

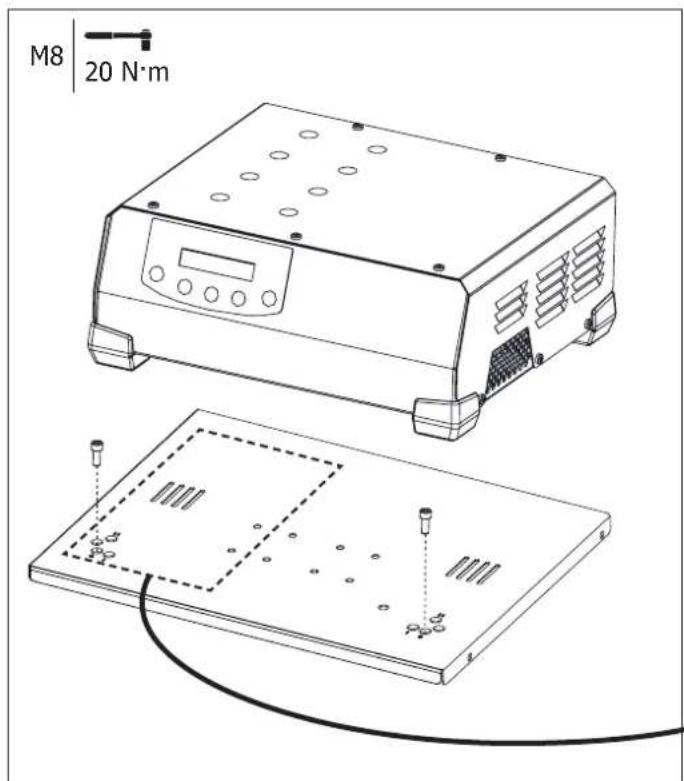

Technical line drawing of a mechanical device with wheels and control panel (no text or symbols)COMPATIBILITÉ GYSFLASH / GYSFLASH COMPATIBILITY / GYSFLASH-KOMPATIBILITÄT / COMPATIBILITÀ CON GYSFLASH
M8 × 20
| - | 50.12 / 51.12 CNT / 50.24 |
| + | 100.12 / 101.12 CNT |
| = | 121.12 CNT / 101.24 CNT / 51.48 CNT |
| ● | 125.12 CNT |
| ● | 30.12 / 30.24 |


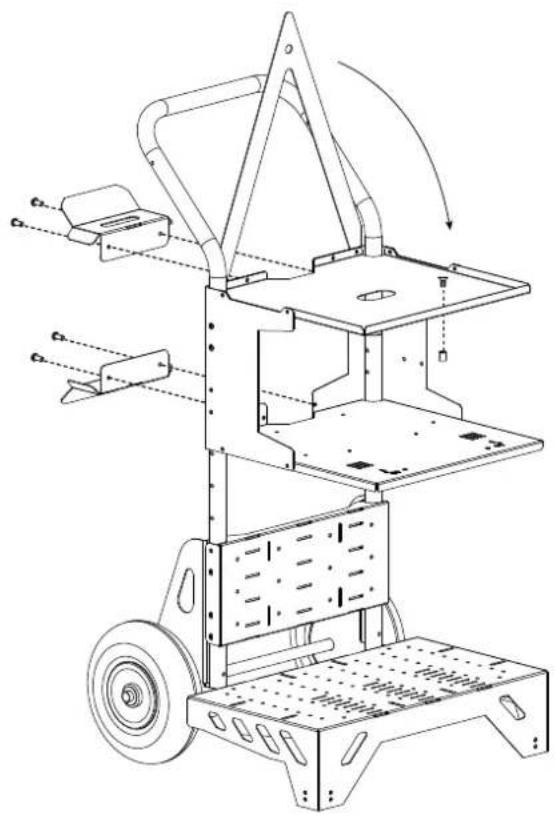

Simple diagram with circles and plus signs, no text or symbols presentCHARIOT / TROLLEY / FAHRWAGEN / CARRELLO STARTFLASH

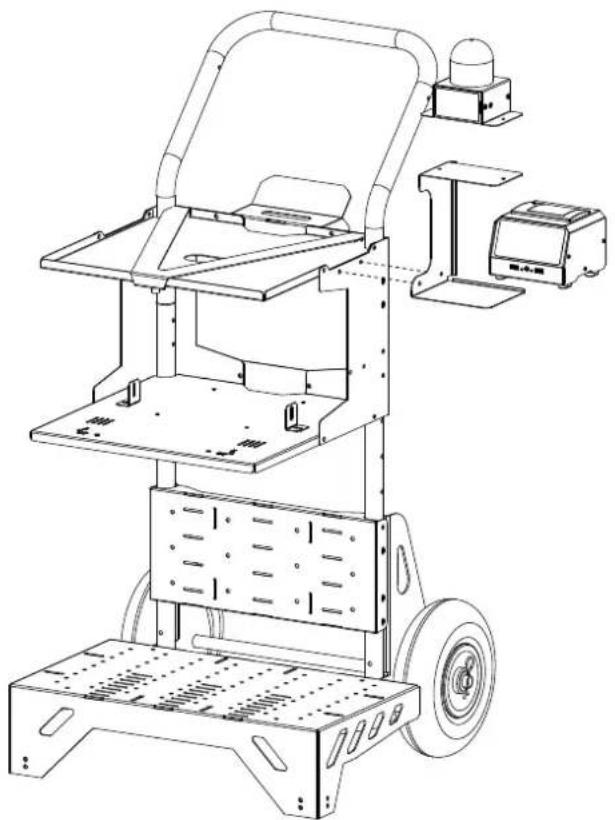

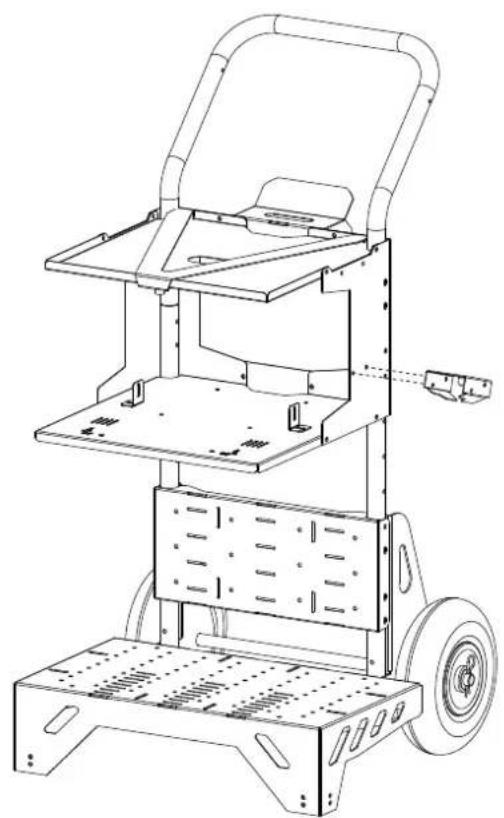

OPTION / OPTION / OPTION / OPZIONE
1 |025745|
x2 : M6 x 20
x2 : M6
x1
2 |028906|
x2 : M6 x 20
x2 : M6
x1
CHARIOT / TROLLEY / FAHRWAGEN / CARRELLO STARTFLASH

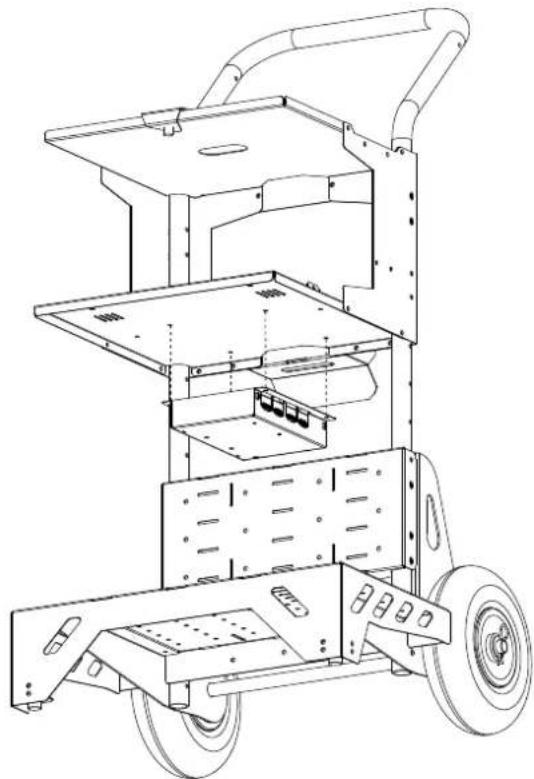

FIXATION SHM / SHM FASTENING / SHM-MONTAGE / MONTAGGIO SHM
x4 : M5 x 10
: M5
(réf. 025881)


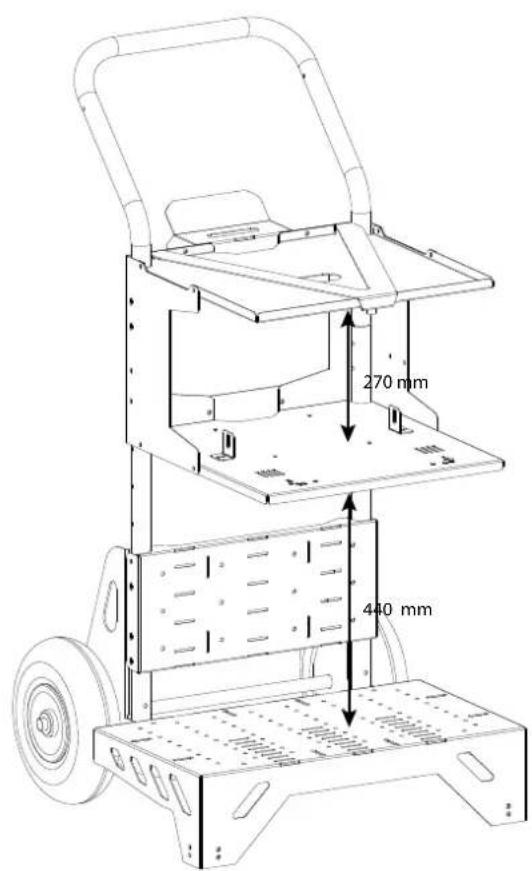

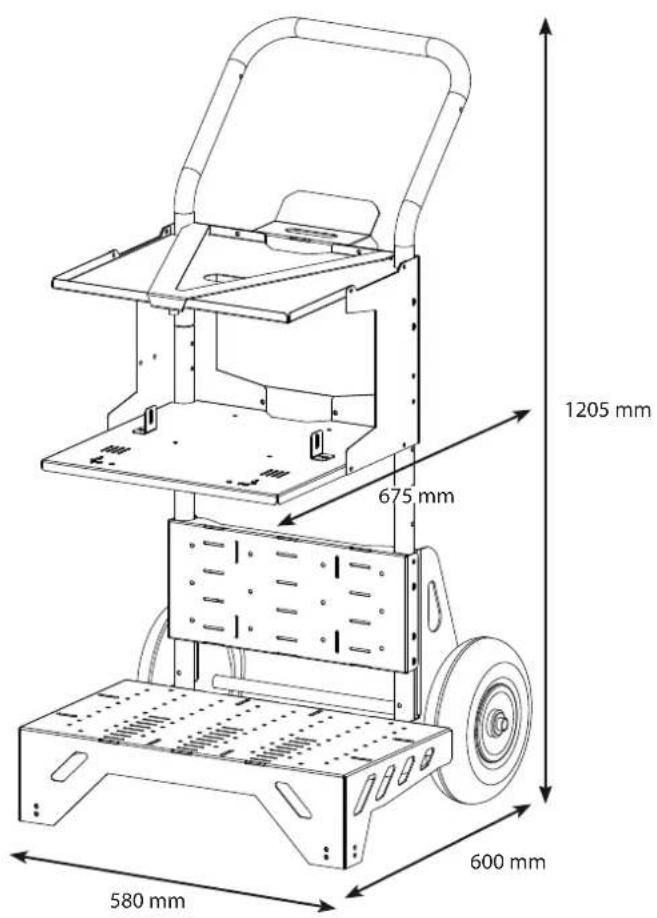

Technical line drawing of a mechanical cart with internal components and mounting holes (no text or symbols)DIMENSIONS / DIMENSIONS / ABMESSUNGEN / DIMENSIONI

