N482TAP4MM73M8 - Matériel de réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cassette TAP fibre optique passive
Marque	Tripp Lite
Modèle	N482TAP4MM73M8
Connecteurs	LC ou MPO (selon version)
Fonction principale	Division du signal optique pour surveillance réseau
Alimentation	Aucune (composant passif)
Dimensions typiques (L x l x H)	Environ 12 x 4,4 x 1,8 cm (adapté pour panneau de brassage)
Poids	Environ 100 g
Matériau	Plastique et métal
Perte d'insertion	Faible (spécifique au modèle)
Bande passante	Multimode ou monomode selon version
Installation	Insertion dans panneau de brassage à l'aide de cassettes vides
Entretien	Nettoyage régulier des connecteurs avec outils adaptés
Sécurité	Éviter tout contact visuel direct avec les fibres actives ; respecter les normes laser
Garantie	Garantie à vie limitée (défauts matériels et fabrication)
Réparabilité	Aucune pièce réparable par l'utilisateur ; remplacement sous garantie
Compatibilité	Panneaux de brassage standard 19 pouces
Applications	Surveillance réseau, duplication de signal sans alimentation
Température de fonctionnement	0 °C à 50 °C (estimation)
Humidité	5% à 95% sans condensation

FOIRE AUX QUESTIONS - N482TAP4MM73M8 Tripp Lite

Comment installer la cassette TAP N482TAP4MM73M8 ?

Retirez la plaque vide du panneau de brassage, insérez la cassette TAP en l'enclenchant correctement. Assurez-vous que les connecteurs sont propres avant de brancher les fibres.

Quel type de connecteur utilise cette cassette ?

Le modèle N482TAP4MM73M8 peut être équipé de connecteurs LC ou MPO selon la version. Vérifiez l'étiquette sur le produit pour confirmer.

Cette cassette nécessite-t-elle une alimentation électrique ?

Non, il s'agit d'un composant passif qui divise le signal optique sans besoin d'alimentation.

Quelle est la fonction d'un TAP optique ?

Un TAP (Test Access Point) divise le signal lumineux en deux : une sortie vers le destinataire normal et une vers un dispositif de surveillance, sans interruption du trafic.

Puis-je utiliser cette cassette pour de la fibre monomode ?

Cela dépend de la version achetée. Le modèle N482TAP4MM73M8 est généralement conçu pour fibre multimode, vérifiez les spécifications exactes.

Comment nettoyer les connecteurs ?

Utilisez un kit de nettoyage pour fibres optiques : embouts sans charpie et alcool isopropylique. Ne touchez jamais les faces des connecteurs.

Que faire si la cassette semble défectueuse ?

Contactez Tripp Lite pour une prise en charge sous garantie à vie limitée. Ne tentez pas de réparer vous-même.

Quelle est la perte d'insertion typique ?

La perte d'insertion est généralement inférieure à 3 dB pour un TAP 50/50. Consultez la fiche technique pour la valeur exacte.

Puis-je monter plusieurs cassettes dans le même panneau ?

Oui, les cassettes sont conçues pour s'insérer dans des panneaux de brassage standard. Respectez l'espacement recommandé pour éviter la surchauffe.

Où trouver la notice complète ?

La notice est disponible gratuitement en PDF sur notice-facile.com. Téléchargez-la pour des instructions détaillées et des schémas.

MODE D'EMPLOI N482TAP4MM73M8 Tripp Lite

Guide de démarrage rapide

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

1. Installation des cassettes TAP dans le panneau.

Étape 1. Insérer/retirer la plaque vide. Étape 2. Insérer/retirer les cassettes TAP dans le/du panneau.

Les cassettes TAP incluent un composant principal (coupleur) qui divise le signal optique en deux sorties, une pour l'utilisateur et l'autre pour la surveillance. TAP est complètement passif, extrait des données via un dispositif qui peut diviser les signaux des deux directions entre ses destinataires prévus de même qu'un dispositif de surveillance.

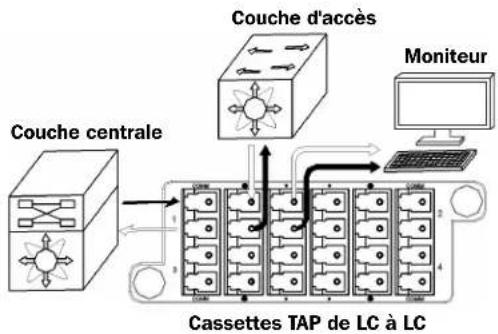

Schéma du port TAP de LC à LC


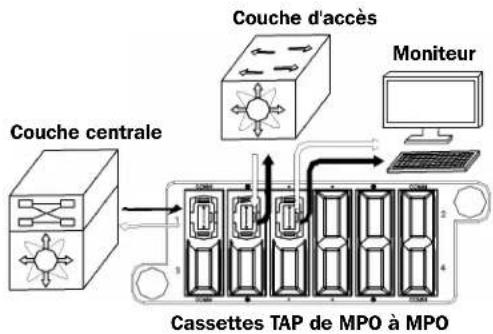

Schéma du port TAP de MPO à MPO

Garantie à vie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion. CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Il n'est pas recommandé d'utiliser cet équipement dans des applications de soutien à la vie où une défaillance de cet équipement est raisonnablement susceptible d'entraîner la défaillance de l'équipement de maintien des fonctions vitales ou de nuire de manière importante à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
