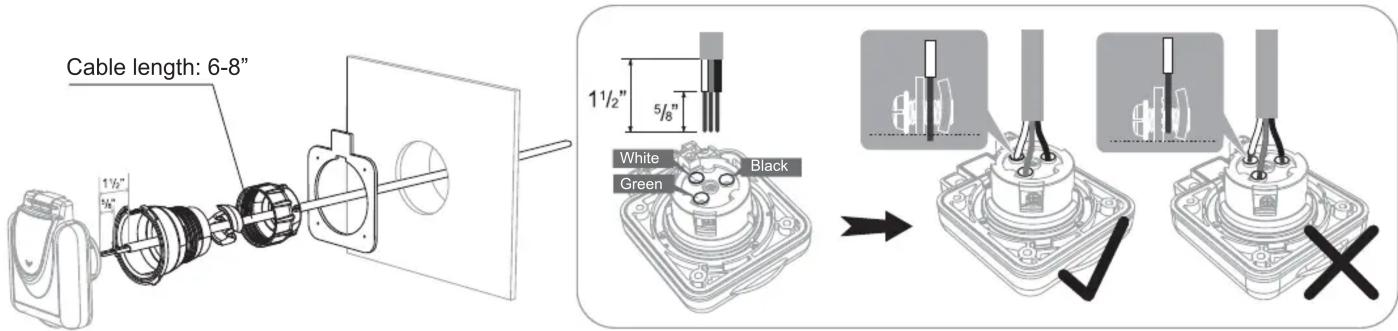

/8” drill bitATTENTION, RISQUES D’ELECTROCUTION ET D’INCENDIES ! Afin de prévenir tous risques d’électrocution ou d’incendie, s’assurer que la fiche et les câbles de connexion ne soient pas raccordés au réseau pendant l’installation! N’utiliser que du câble de type AWG10 ou supérieur avec ce produit. Une section de câble trop fine peut engendrer une surchauffe et un risque d’incendie. Le code couleur pour du câble 3 brins 125V est le suivant: Noir (X) = X - tension réseau/service Blanc (W) = W - neutre Vert (G) = G - masse Installation de votre fiche FURRION 30 ampères 14-16 in-lbs
1. A l’aide du joint d’étanchéité inclus avec
votre fiche FURRION 30 ampères, déterminer la position de montage en faisant un marquage au crayon du contour du joint ainsi que le centre du cercle.
3. Placer votre fiche FURRION dans la
découpe et marquer les points de repère pour les vis.
4. Enlever la fiche puis percer le trou des
vis à l’aide d’un foret de 1/8”.
2. Faire un trou au centre du cercle, puis
à l’aide d’une scie, débiter le cercle
13. Aligner le joint d’étanchéité avec la
fiche dans l’ouverture pratiquée précédemment, puis monter la fiche à l’aide des vis fournies.
12. Glisser le capot arrière sur les
bornes et les pieds verrouillage de siège, tournez le couvercle arrière à verrouillage en position.
5. Passer le câble AWG10 dans la découpe
6. Enlever le capot pour le maintien/serrage du câble
7. Passer le câble au travers du joint d’étanchéité
8. Passer le câble de puissance à travers l’ouverture prévu à cet effet
9. Retirer 1½” d’isolant au bout de votre câble
10. Retirer 5/8” d’isolant au bout de votre câble 3 brins en vérifiant qu’il n’y a pas de corrosion. Connecter les 3 brins en repérant la correspondance avec les lettres sur l’arrière de votre fiche (cf. plus haut pour le code couleur). Vérifier qu’il n’y a pas d’isolant dans les trous prévus pour le passage du câble
11. Serrer les vis pour le maintien des
câbles avec une lame de couple conduc- teur (couple recommandé: 14-16 in-lbs) (Ne pas utiliser un tournevis pneuma- tique ou électrique du conducteur lors du serrage des terminaux) WhiteBlackGreen Cable length: 6-8”
