| Type de produit | Module PC enfichable (Plug-in PC) |
| Processeur | Intel® Comet Lake-S |
| Chipset | PCH H510 / Q570 |
| Mémoire RAM | 2 x DDR4 SO-DIMM, jusqu'à 32 Go max |
| Stockage | 1 x SSD NVMe M.2 2280 PCIe |
| Graphique | Intel® UHD intégré |
| Ports E/S | 1x USB Type-C (USB 3.2 Gen1), 3x USB 2.0, 1x USB 3.2 Gen1, 1x USB Type-C (USB 3.2 Gen2x2), 4x USB 3.2 Gen2, 1x LAN, 1x HDMI, 1x DP, 1x MIC-IN, 1x LINE-OUT |
| Connectivité sans fil | Intel® AX200 Wi-Fi 6 + Bluetooth 5.2 |
| Alimentation | Entrée CC +19 V, 3,42 A, 65 W (typique) |
| Température de fonctionnement | -5 °C à +45 °C |
| Température de stockage | -20 °C à +70 °C |
| Humidité de fonctionnement | 20 % HR à 80 % HR, sans condensation |
| Humidité de stockage | 10 % HR à 80 % HR, sans condensation |
| Conformité réglementaire | FCC, ISED, CE, RoHS2 |
| Entretien et nettoyage | Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de liquides ou aérosols. |
| Sécurité | Respecter les distances d'installation (20 cm min du corps). Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité ou aux températures extrêmes. |
FOIRE AUX QUESTIONS - VPC25W53O11B VIEWSONIC
Questions des utilisateurs sur VPC25W53O11B VIEWSONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Logiciel éducatif au format PDF gratuitement ! Retrouvez votre notice VPC25W53O11B - VIEWSONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VPC25W53O11B de la marque VIEWSONIC.
MODE D'EMPLOI VPC25W53O11B VIEWSONIC
Module PC enfichable Guide de démarrage rapide
| Modèle N° P/N Modèle N° P/N | ||
| VS18766 VPC2C-W33-O1-1B VS18766 VPC27-W53-O1-1B | ||
| VS18766 VPC25-W33-O1-1B VS18766 VPC27-W55-O2-1B | ||
| VS18766 VPC25-W53-O1-1B VS18766 VPC25-$33-O1-1B | ||
| VS18766 VPC25-W53-O2-1B | ||
En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser les attentes du monde en matière d'évolution technologique, d'innovation et de simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic® que vous avez choisi vous servira correctement.
Une fois de plus, merci d'avoir choisi ViewSonic® !
1. Interface
| Élé-ment | Description |
| 1 BOUTON POWER (ALIMENTATION) | |
| 2 MIC-IN (ENTRÉE MICROPHONE) | |
| 3 LINE-OUT (SORTIE LIGNE) | |
| 4 HDMI | |
| 5 TYPE-C | |
| 6 USB 2.0 | |
| 7 LAN | |
| 8 USB 3.2 | |
| 9 RESET(REINITIALISER) | |
| 10 LED HDD/POWER (DISQUE DUR/ALIMENTATION) | |
| 11 DP | |

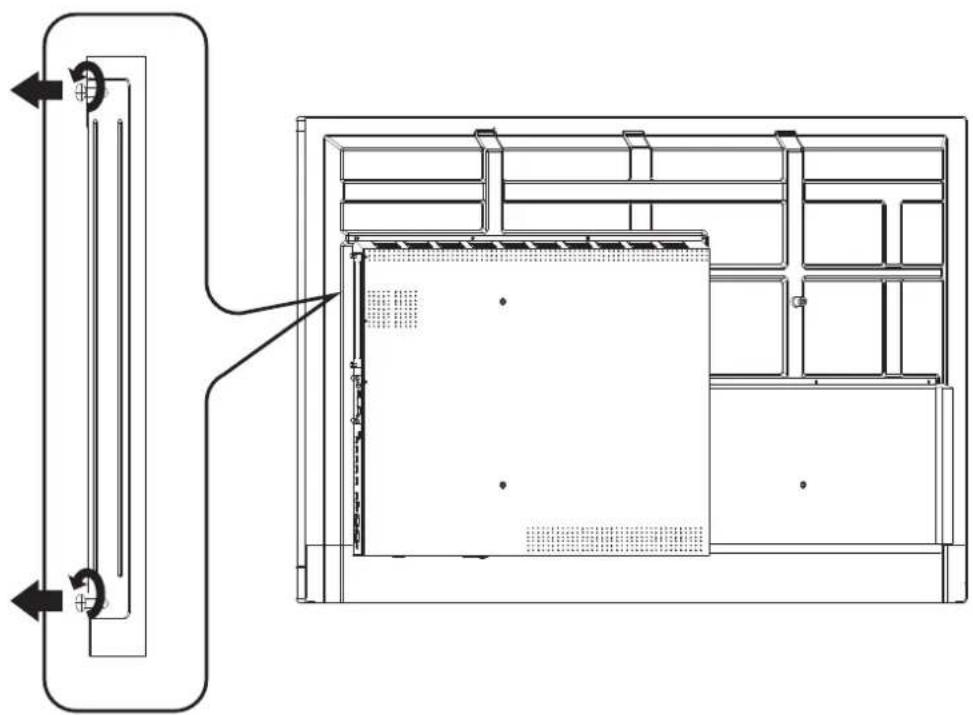

2. Installation
2-1
4. Sélection de l'entrée
Pour sélectionner une source d'entrée :
- Appuyez sur INPUT (ENTRÉE) sur la télécommande, ou appuyez sur le bouton sur le panneau frontal, ou appuyez sur l'icône de réglage sur la barre d'outils pour afficher le menu Input Settings (Paramétrage des entrées).
- Appuyez sur ▼ / ▲ / ◀ / ▶ pour sélectionner PC.
- Appuyez sur OK sur la télécommande ou appuyez sur la source d'entrée.
- Appuyez sur ← sur la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.

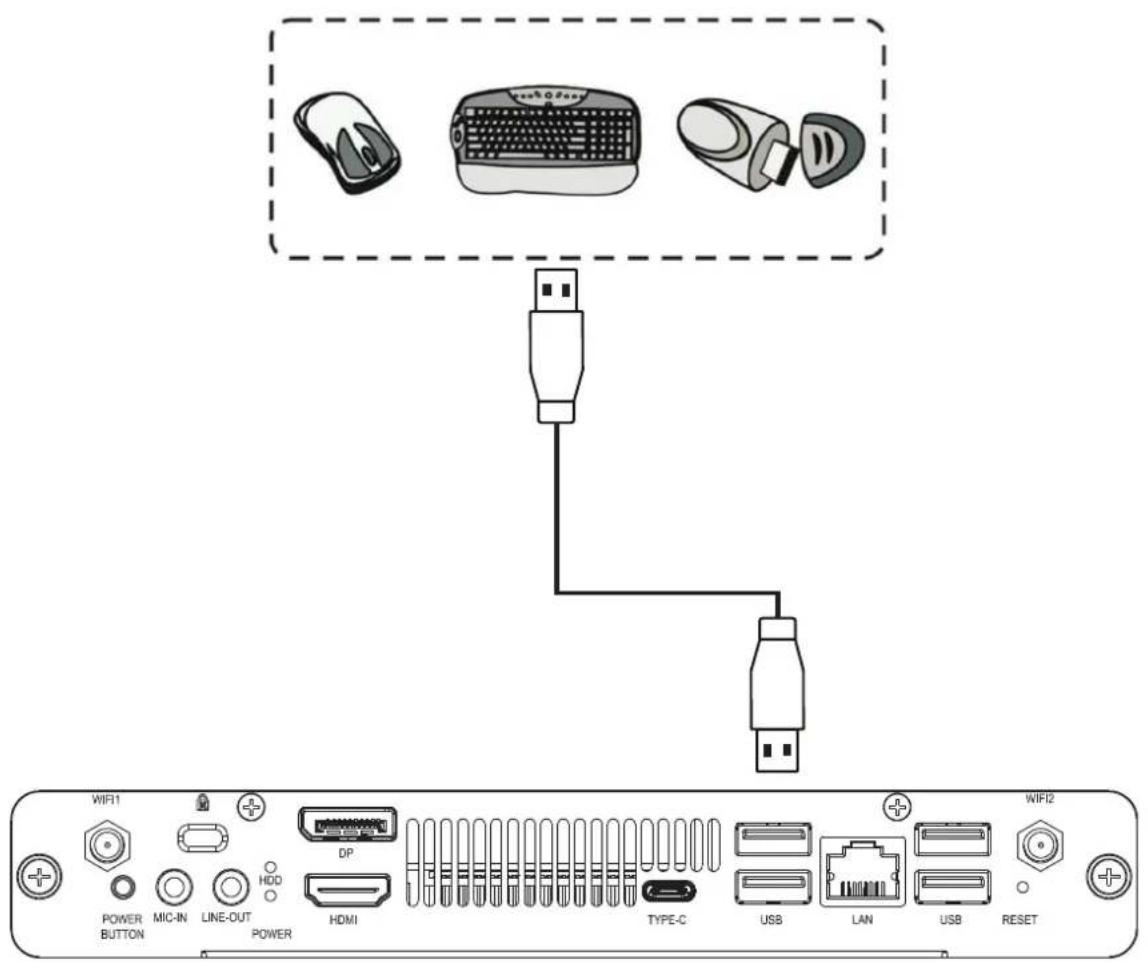

5. Branchement USB
| Processeur Intel® Comet Lake-S | ||
| PCH H510 Q570 | ||
| Graphique Graphique Intel® UHD intégré | ||
| RAM 2 x DDR4 SO-DIMM, 32 Go (Max) | ||
| Stockage 1 x SSD NVMe M.2 2280 PCIe | ||
| Ports E/S 1 x USB Type-C(USB 3.2 Gen1, données uniquement)3 x USB 2.0,1 x USB 3.2 Gen1 | 1 x USB Type-C(USB 3.2 Gen2 x 2, données uniquement)4 x USB 3.2 Gen2 | |
| Wi-Fi/Bluetooth | 1 x M.2 2230 (avec module Intel® AX200 Wi-Fi 6 + Bluetooth 5.2) | |
| Watchdog Assistance | ||
| vPro/AMT Non Oui | ||
| BIOS AMI UEFI BIOS | ||
| Alimentation Entrée CC +19 V à 3,42 A65 W (typique) | ||
| Utilisation de fonctionnement | -5 °C à +45 °C20 % HR ~ 80 % HR sans condensation | |
| Condition de stockage | -20 °C à +70 °C10 % ~ 80 % HR sans condensation | |
Informations de conformité
Cette section aborde toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent correspondre aux étiquettes de la plaque signalétique et aux marquages associés sur l'appareil.
Déclaration de conformité FCC
Cet appareil est conforme à l'article 15 des Règlements FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer un fonctionnement non souhaité.
Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément à la section 15 de la réglementation de la FCC. Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :
- Modifier l'orientation ou la position de l'antenne de réception.
- Augmenter l'espace entre l'équipement et le récepteur.
- Brancher l'équipement sur une autre prise ou un autre circuit que celle/celui sur laquelle/lequel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.
Avertissement : Tout changement ou modification non expressément approuvé par les autorités responsables de la conformité peut révoquer le droit de l'utilisateur à employer l'appareil en question.
Déclaration de conformité ISED
Cet appareil contient un/des émetteur(s)/récepteur(s) exempt(s) de licence conforme(e) au(x) RSS(s) d'exemption de licence d'Innovation, Science and Economic Development Canada. Son utilisation est soumise aux deux conditions suivantes :
(1) Cet appareil ne peut pas causer d'interférences. (2) Cet appareil doit accepter toutes les interférences, y compris les interférences pouvant entraîner un fonctionnement non désiré de l'appareil.
Avertissement pour les dispositifs LE-LAN :
(1) Le dispositif permettant le fonctionnement dans la bande 5150-5250 MHz est uniquement destiné à une utilisation à l'intérieur afin de réduire le potentiel d'interférence nuisible aux systèmes mobiles par satellite à canal commun ; (2) le cas échéant, le(s) type(s) d'antenne(s), le(s) modèle(s) d'antenne(s) et le(s) angle(s) d'inclinaison dans le pire des cas nécessaires pour rester conforme à l'exigence de masque d'élévation e. i. r. p. stipulée dans la section 6.2.2.3 doivent être clairement indiqués.
Déclaration ISED relative à l'exposition aux radiations
Cet appareil est conforme aux limites d'exposition aux radiations RSS-102 de IC établies pour un environnement sans contrôle. Cet équipement doit être installé et utilisé en maintenant une distance minimale de 20 centimètres entre le radiateur et votre corps.
CAN ICES-003(B) / NMB-003(B)
Contient ID FCC : GSS-VS18766
ID IC : 4280A-VS18766
Conformité à la ce pour les pays européens
Cet appareil est conforme à la directive CEM 2014/30/UE et à la directive basse tension 2014/35/UE ainsi qu'à la directive sur les équipements radio (RED) 2014/53/UE.
Les informations suivantes sont uniquement pour les pays de l'ue :
La marque ci-contre à droite est conforme à la directive 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). Elle indique l'obligation de NE PAS éliminer l'équipement comme un déchet municipal non trié, mais d'utiliser les systèmes de reprise et de collecte conformément à la législation locale. Dans tous les États membres de l'UE, le fonctionnement de la bande 5150-5350 MHz est limité à une utilisation à l'intérieur uniquement. Cet appareil doit être installé et utilisé en maintenant une distance minimale de 20 centimètres entre le radiateur et votre corps.
Déclaration de conformité ROHS2
Ce produit a été conçu et fabriqué conformément à la directive 2011/65/UE du Parlement et du Conseil Européens concernant la restriction d'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (directive RoHS2) et est réputé respecter les valeurs de concentration maximale émises par le Comité européen d'adaptation technique (TAC), comme indiqué ci-dessous :
| Substance Concentration maximale proposée Concentration réelle | ||
| Plomb (Pb) 0,1% < 0,1% | ||
| Mercure (Hg) 0,1% < 0,1% | ||
| Cadmium (Cd) 0,01% < 0,01% | ||
| Chrome hexavalent ( Cr6^+ ) 0,1% < 0,1% | ||
| Biphényles polybromés (PBB) 0,1% < 0,1% | ||
| Diphényléthers polybromés (PBDE) 0,1% < 0,1% | ||
| Phtalate de bis (2-éthylhéxyl) (DEHP) 0,1% < 0,1% | ||
| Phtalate de butyle benzyle (BBP) 0,1% < 0,1% | ||
| Phtalate de dibutyle (DBP) 0,1% < 0,1% | ||
| Phtalate de diisobutyl (DIBP) 0,1% < 0,1% |
Certains composants des produits mentionnés ci-dessus sont exemptés de l'annexe III des directives ROHS2, comme indiqué ci-dessous :
• L'alliage de cuivre contenant jusqu'à 4% de plomb. - Le plomb dans les soudures à haute température de fusion (c. à d. les alliages à base de plomb contenant 85% ou plus de plomb en poids). - Les composants électriques et électroniques contenant du plomb dans un verre
ou une céramique autre que les céramiques diélectriques des condensateurs, par ex. les dispositifs piézoélectroniques, ou dans un composé à matrice de verre ou de céramique.
- Conducteur en céramique diélectrique dans les condensateurs pour une tension nominale de 125V CA ou 250V CC ou plus.
Déclaration de restriction sur les substances dangereuses (Inde). Ce produit est conforme à la « India E-waste Rule 2011 » et interdit l'utilisation du plomb, du mercure, du chrome hexavalent, des biphényles polybromés et des diphényléthers polybromés à des concentrations supérieures à 0,1% en poids et à 0,01% en poids pour le cadmium, à l'exception des exemptions définies dans l'annexe 2 de la règle.
Mise au rebut en fin de vie du produit
ViewSonic® respecte l'environnement et se consacre au travail et à la vie dans le respect de l'écologie. Merci de faire partie d'une informatique plus intelligente et plus écologique. Veuillez visiter le site Internet ViewSonic® pour plus d'informations.
http://www.viewsonic.com/company/green/recycle-program/
Pour de l'assistance technique ou un service sur les produits, consultez le tableau ci-dessous ou contactez votre revendeur.
REMARQUE : Vous aurez besoin du numéro de série du produit.
