SRRAILDPTH2U - Accessoire informatique Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur de profondeur de rail pour baie
Marque	Tripp Lite
Modèle	SRRAILDPTH2U
Hauteur	2U (environ 88,9 mm)
Largeur de fixation	Baie standard 19 pouces (482,6 mm)
Matériau	Acier avec finition noire
Contenu du kit	2 supports d'adaptateur, 16 vis M6, 16 rondelles à collerette M6, 16 écrous à cage M6
Compatibilité	Montage en baie d'équipements plus longs ou plus courts
Type de montage	À l'intérieur ou à l'extérieur des rails verticaux
Fonction principale	Adapter la profondeur des rails pour des composants de différentes tailles
Poids	Environ 0,5 kg
Alimentation	Aucune (passif)
Installation	Nécessite un tournevis, visserie fournie
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser uniquement la visserie fournie ; respecter la capacité de charge de la baie
Pièces détachées	Kit complet ; contacter Tripp Lite pour des pièces de rechange
Réparabilité	Non réparable ; remplacer le kit si nécessaire
Informations générales	Conçu pour une utilisation en intérieur ; température de fonctionnement : 0-50°C

FOIRE AUX QUESTIONS - SRRAILDPTH2U Tripp Lite

Comment installer l'adaptateur SRRAILDPTH2U ?

Pour installer, placez les supports sur les rails verticaux avant de la baie, en orientant les trous de montage vers l'extérieur pour les composants plus longs, ou vers l'intérieur pour les composants plus courts. Fixez chaque support avec les vis M6, rondelles et écrous à cage fournis. Pour le modèle 2U, utilisez les trous supérieur, inférieur et les deux du centre. Ensuite, fixez l'équipement sur les trous de montage des supports.

Quels composants sont inclus dans le kit ?

Le kit SRRAILDPTH2U comprend 2 supports d'adaptateur, 16 vis M6, 16 rondelles à collerette M6 et 16 écrous à cage M6.

Quelle est la différence entre les modèles SRRAILDPTH1U et SRRAILDPTH2U ?

Le SRRAILDPTH1U est un adaptateur pour une hauteur de 1U (1,75 pouce), tandis que le SRRAILDPTH2U est pour 2U (3,5 pouces). Le modèle 2U inclus plus de visserie et permet de fixer l'équipement sur quatre points de montage au lieu de deux.

Cet adaptateur est-il compatible avec toutes les baies 19 pouces ?

Oui, il est conçu pour les baies standard 19 pouces avec des rails verticaux filetés ou à écrous à cage. Les vis et écrous M6 fournis s'adaptent à la plupart des rails.

Puis-je utiliser cet adaptateur pour un équipement plus long que la profondeur de la baie ?

Oui, en montant les supports à l'extérieur des rails, vous pouvez étendre la profondeur utile pour accueillir des composants plus longs. Assurez-vous que l'équipement ne dépasse pas la capacité de charge de la baie.

Comment nettoyer l'adaptateur ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques abrasifs qui pourraient endommager le revêtement.

Quelle charge maximale peut supporter l'adaptateur ?

La charge maximale dépend de la baie et de l'installation. En général, chaque support peut supporter jusqu'à 50 kg, mais vérifiez les spécifications de votre baie.

Les vis fournies sont-elles de bonne qualité ?

Oui, les vis M6, rondelles et écrous à cage sont en acier zingué, offrant une fixation solide et durable. Utilisez toujours la visserie incluse.

Puis-je acheter des pièces de rechange séparément ?

Oui, contactez le service client Tripp Lite pour commander des pièces de rechange. Le kit est complet, mais des visseries supplémentaires peuvent être obtenues.

Ce produit est-il difficile à installer sans expérience ?

L'installation est simple et ne nécessite pas de compétences particulières. Un tournevis cruciforme est suffisant. Suivez les instructions fournies dans la notice.

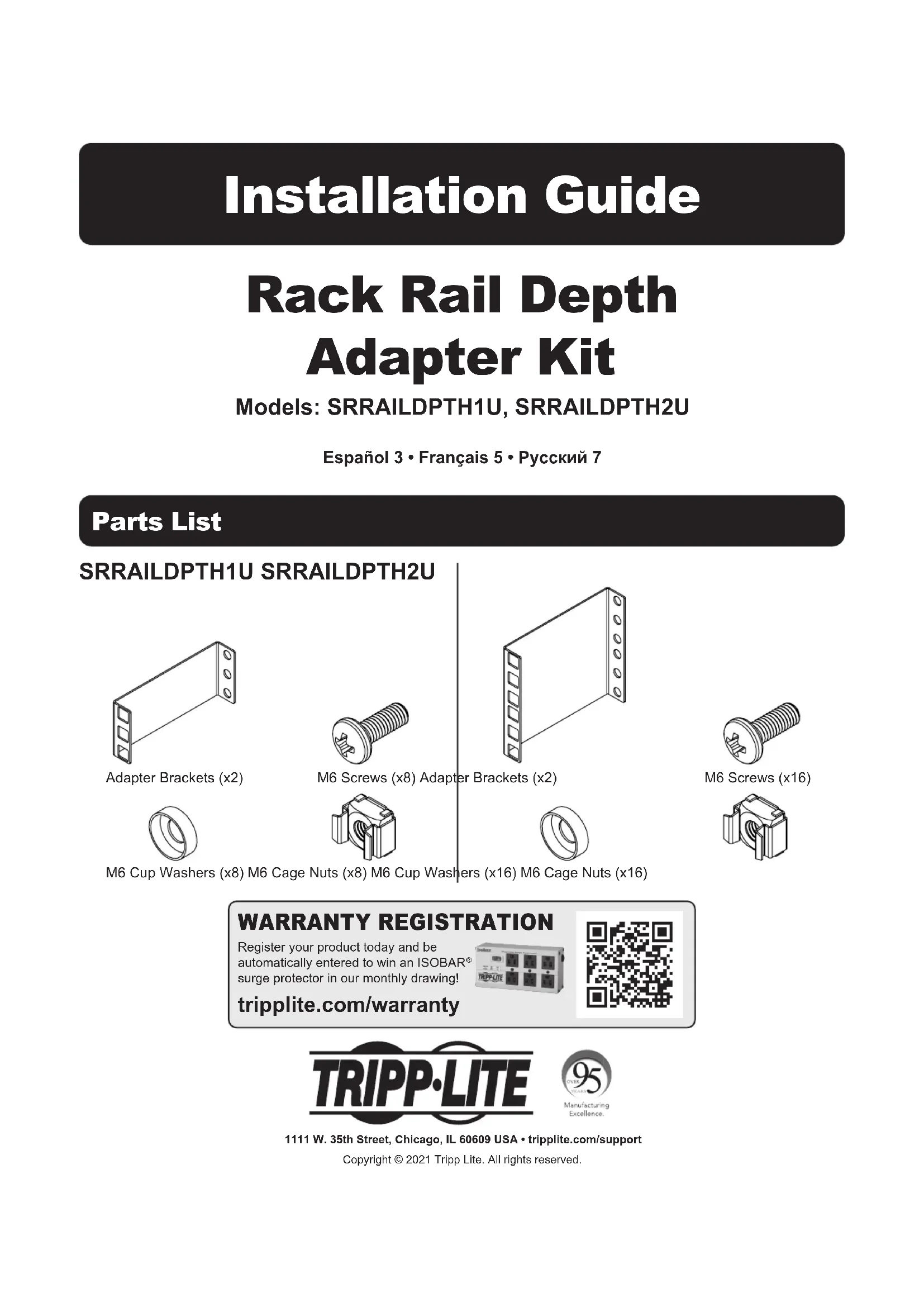

MODE D'EMPLOI SRRAILDPTH2U Tripp Lite

Trousse pour adaptateur de la profondeur des rails d'un bâti

Modèles : SRRAILDPTH1U, SRRAILDPTH2U

SRRAILDPTH1U SRRAILDPTH2U

Supports d'adaptateur (x2)

Rondelles à colletette M6 (x8)

Vis M6 (x8) Supports d'adaptateur (x2)

Écrous à cage M6 (x8) Rondelles à collerette M6 (x16)

Vis M6 (x16)

Écrous à cage M6 (x16)

D'excellence Industrielle

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Installation

Trous pour le montage en bâti

Trous pour le montage de l'équipement

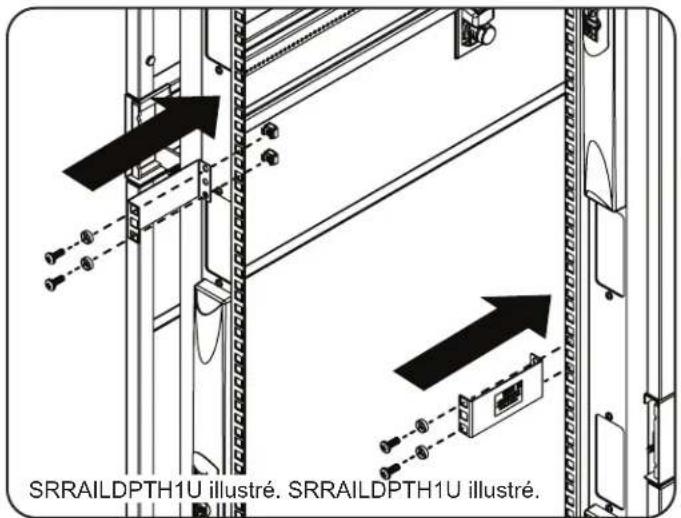

SRRAILDPTH1U illustré.

À utiliser pour le montage en bâti de composants plus LONGS.

1 Placer les supports pour que les trous pour le montage en bâti se trouvent à l'extérieur des rails verticaux avant du bâti. Pour les supports 1U, utiliser deux des vis M6 fournies, des rondelles et des écrous à cage fournis par support pour retenir les trous supérieurs et inférieurs pour le montage en bâti aux rails. Pour les supports 2U, fixer les trous supérieurs, inférieurs et les deux trous du centre. 3 Fixer les brides de montage de l'équipement aux trous de montage de l'équipement des supports.

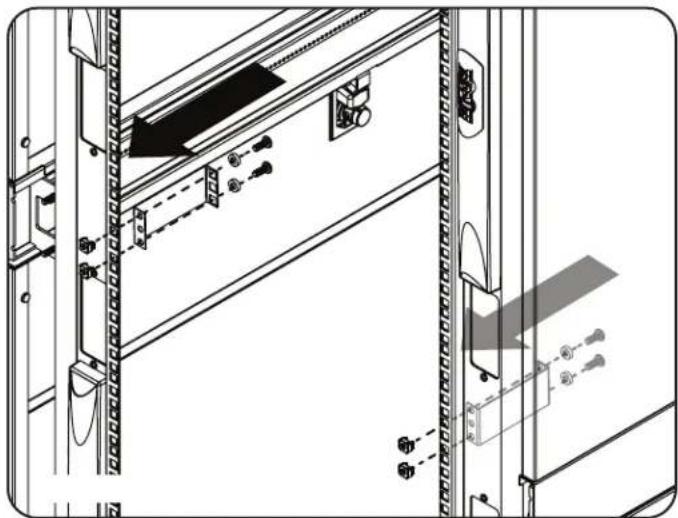

À utiliser pour le montage en bati de composants plus COURTS.

1 Placer les supports pour que les trous pour le montage en bati se trouvent à l'intérieur des rails verticaux avant du bati. 2 Pour les supports 1U, utiliser deux des vis M6 fournies, des rondelles et des écrous à cage fournis par support pour retenir les trous supérieurs et inférieurs pour le montage en bâti aux rails. Pour les supports 2U, fixer les trous supérieurs, inférieurs et les deux trous du centre. 3 Fixer les brides de montage de l'équipement aux trous de montage de l'équipement des supports.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
