SRFILTER - Filtre pour baie informatique Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre pour baie informatique
Marque	Tripp Lite
Modèle	SRFILTER
Compatibilité	Enceintes SmartRack 25U, 42U et 48U
Matériau du filtre	Non tissé (estimation)
Rubans autoagrippants	3 horizontaux (50,8 cm x 3,81 cm), 4 verticaux (101,6 cm x 3,81 cm), 12 circulaires (2,22 cm de diamètre)
Dimensions du filtre	Préfabriqué pour 48U, à découper pour 25U/42U
Poids	Environ 0,5 kg (estimation)
Alimentation	Aucune (élément passif)
Fonction principale	Protège contre la poussière et les particules
Avantage supplémentaire	Facilite les configurations d'allées chaudes/froides
Installation	Par rubans autoagrippants, sans outils
Entretien	Remplacer le filtre lorsqu'il est sale ou usé
Pièces autoagrippantes	Réutilisables, restent fixées à la porte
Contenu du kit	1 filtre, 3 rubans horizontaux, 4 rubans verticaux, 12 pièces circulaires
Consignes de sécurité	Mesurer avant de couper, respecter les alignements

FOIRE AUX QUESTIONS - SRFILTER Tripp Lite

Le filtre SRFILTER est-il compatible avec les baies d'autres marques ?

Le kit SRFILTER est conçu pour les enceintes SmartRack de Tripp Lite, mais les rubans autoagrippants permettent une fixation sur la plupart des portes d'armoires tant que la surface est lisse et propre.

Comment installer le filtre sur une baie 25U ?

Pour une baie 25U, mesurez la hauteur de la porte, puis coupez les rubans verticaux et le filtre aux dimensions appropriées avant de retirer le support adhésif.

Puis-je laver le filtre ?

Non, le filtre est à usage unique. Il doit être remplacé lorsqu'il est encrassé. Les pièces autoagrippantes peuvent être réutilisées.

Quelle est la durée de vie du filtre ?

La durée dépend de l'environnement. Dans un centre de données standard, il est conseillé de le vérifier tous les 6 mois et de le remplacer si nécessaire.

Le kit inclut-il des instructions de montage ?

Oui, la notice fournit un schéma et des étapes détaillées pour l'installation.

Puis-je installer le filtre sans retirer la porte ?

L'installation se fait directement sur la porte, il n'est pas nécessaire de la démonter.

Les rubans autoagrippants laissent-ils des résidus ?

Non, ils sont conçus pour se retirer sans laisser de marque sur la surface.

Que faire si le filtre est trop grand pour ma baie ?

Le filtre est préfabriqué pour une baie 48U. Pour les tailles inférieures, il suffit de le découper aux cotes indiquées après mesure.

Ce filtre peut-il être utilisé pour une baie ouverte ?

Il est conçu pour être fixé sur une porte fermée. Pour une baie ouverte, il ne serait pas efficace.

Comment nettoyer les rubans autoagrippants ?

Les rubans autoagrippants n'ont pas besoin de nettoyage particulier ; si de la poussière s'accumule, un chiffon sec suffit.

MODE D'EMPLOI SRFILTER Tripp Lite

Ensemble pour filtre à boîtier smartrack®

Modèle : SRFILTER

Avantages du kit srfilter :

• Protège le matériel installé dans une baie SmartRack Standard, de la poussière et des dépôts de particules
• Facilite les configurations des allées chaudes/froides du centre de traitement des données
• Entièrement compatible avec des enceintes 25U, 42U et 48U de SmartRack

Importantes consignes de sécurité

Ce manuel contient les directives et les mises en garde qui doivent être suivies pendant l'installation et l'utilisation du produit décrit dans ce manuel. Tout manque de s'y conformer peut annuler la garantie.

• Les directives contenues dans ce manuel sont destinées aux types communs d'armoire et d'enceinte d'armoire et peuvent ne pas être appropriées pour toutes les applications de montage. Vous devez déterminer l'aptitude du matériel et des procédures avant le montage. Si le matériel ou les procédures ne sont pas appropriés à votre application, veuillez contacter le fabricant de votre armoire ou enceinte d'armoire pour une solution.
• Avant d'appliquer des bandes adhésives, mesurer soigneusement pour assurer l'alignement correct. Le kit SRFILTER est prêt à installer dans des enceintes d'armoire 48U. Les rubans autoagrippants verticaux doivent être coupés en conséquence pour accueillir les boîtiers 42U et 25U.

TRIPP·LITE

© 2017 Tripp Lite. Tous droits réservés.

A Rubans autoagrippants horizontaux de 50,8 cm de long par 3,81 cm de large (20 po de long par 1,5 po de large) (3 pièces) B Rubans autoagrippants verticaux de 101,6 cm de long par 3,81 cm de large (40 po de long par 1,5 po de large) (4 pièces) C Pièces autoagrippantes circulaires de 2,22 cm (7/8 po) de diamètre (12 pièces) D Filtre (1 pièce)

Procédure d'installation

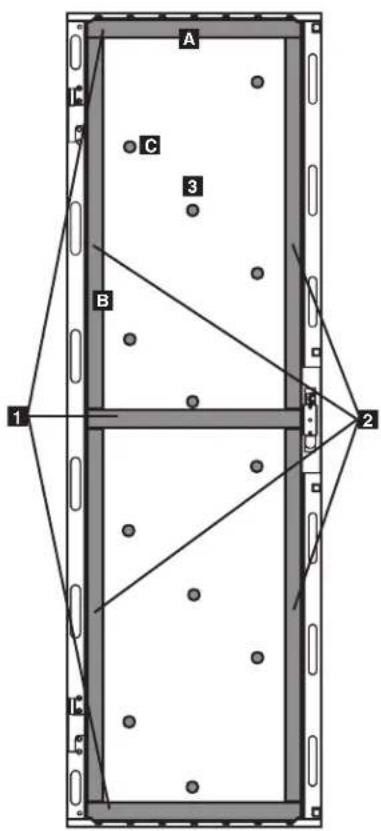

1 Retirer les bandes avec support autocollants, puis installer 3 rubans autoagrippants horizontaux aux sections non perforées supérieure, du milieu et inférieure à l'intérieur du cadre de la porte du SmartRack. 2 En suivant la même procédure, installer 4 rubans autoagrippants verticaux au cadre intérieur non perforé de la porte du SmartRack.

Remarque: Le kit SRFILTER est préfabriqué pour que les bandes verticales s'ajustent à une enceinte 48U. Pour les enceintes 25U et 42U, mesurer d'abord puis couper en conséquence avant d'enlever la pellicule auto-adhésive.

Retirer le support autocollant, puis installer les 12 pièces auto-agrippantes circulaires en suivant un motif décalé sur la portion perforée de la porte.

Remarque: Assurez-vous d'espacer les pièces convenablement afin d'assurer la couverture complète de la porte pour permettre un ajustement serré.

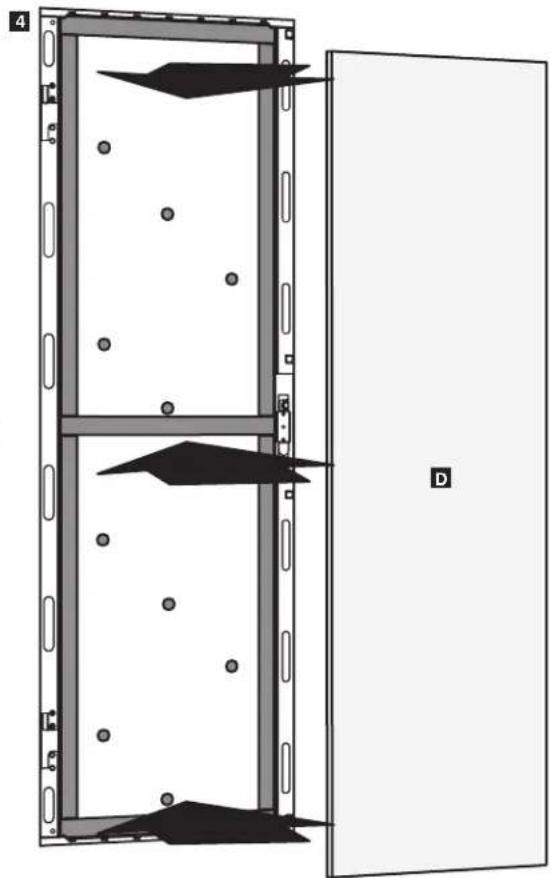

Installer le filtre à l'intérieur de la porte le long de toutes les pièces autoagrippantes.

Remarque: Le filtre est également préfabriqué pour adapter les enceintes 48U. Pour les enceintes 25U et 42U, prenez soin de bien mesurer et de couper en conséquence avant installation.

A C 3 B 1 2

Prenez soin de changer le filtre lorsqu'il devient sale ou usé. Les pièces autoagrippantes peuvent rester fixées à la porte et n'ont pas à être remplacées.

La politique de Tripp Lite est celle d'une amélioration continuelle. Les spécifications peuvent être modifiées sans préavis.
