SmartRack SRFC4WTRFL36 - Accessoire électrique Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur de chute d'eau pour câbles fibres
Marque	Tripp Lite
Modèle	SmartRack SRFC4WTRFL36
Modèles compatibles	SRFC4WTRFL, SRFC4WTRFL36, SRFC4WTRFL48
Dimensions (approx.)	Tuyau : 914 mm (36 pouces) ; adaptateur : 80 x 50 x 30 mm
Poids (approx.)	0,2 kg
Matériau	Plastique ABS, acier inoxydable (vis)
Couleur	Noir
Fonction principale	Gestion et acheminement des câbles à fibres optiques avec protection contre l'eau
Caractéristiques d'installation	Montage latéral sur rail en U ; sans outil (serrage manuel)
Composants inclus	Adaptateur, couvercle, 2 vis en T, 2 écrous hélicoïdaux, tuyau ondulé, support de tuyau
Alimentation	Aucune (accessoire passif)
Entretien	Nettoyer avec un chiffon doux et sec ; éviter produits abrasifs
Sécurité	Vérifier le serrage des vis ; ne pas dépasser la charge maximale (estimation : 5 kg)
Pièces détachées disponibles	Vis en T, écrous hélicoïdaux, tuyau ondulé
Réparabilité	Remplacement facile des composants sans outil
Garantie	Garantie limitée Tripp Lite (consulter le site officiel)
Informations générales	Conçu pour les racks SmartRack et baies compatibles avec rail en U

FOIRE AUX QUESTIONS - SmartRack SRFC4WTRFL36 Tripp Lite

Comment installer l'adaptateur SRFC4WTRFL36 ?

Fixez l'adaptateur sur le côté d'un rail en U à l'aide des vis en T et écrous hélicoïdaux fournis. Serrez à la main. Insérez les câbles dans le tuyau ondulé si nécessaire. Aucun outil requis.

Quels types de câbles peuvent être utilisés avec cet adaptateur ?

L'adaptateur est conçu pour les câbles à fibres optiques, mais peut également accueillir d'autres câbles de diamètre similaire. Le tuyau ondulé protège contre l'eau et les dommages.

Le tuyau ondulé est-il inclus avec le modèle SRFC4WTRFL36 ?

Oui, le modèle SRFC4WTRFL36 inclut un tuyau en plastique ondulé et un support de tuyau. Le modèle SRFC4WTRFL de base ne les inclut pas.

Puis-je utiliser l'adaptateur sans le tuyau ondulé ?

Oui, l'adaptateur fonctionne sans le tuyau. Le tuyau offre une protection supplémentaire et guide les câbles dans la partie supérieure du bâti.

Est-il compatible avec tous les racks Tripp Lite ?

L'adaptateur est conçu pour les rails en U des racks SmartRack et autres baies similaires. Vérifiez la compatibilité avec votre modèle spécifique.

Comment nettoyer l'adaptateur ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les nettoyants abrasifs ou liquides qui pourraient endommager le plastique.

Où puis-je acheter des pièces de rechange ?

Les vis en T, écrous hélicoïdaux et tuyaux ondulés sont disponibles auprès des revendeurs Tripp Lite agréés ou sur le site officiel.

Quelles sont les dimensions exactes de l'adaptateur ?

Les dimensions approximatives de l'adaptateur sont 80 mm de largeur, 50 mm de hauteur et 30 mm de profondeur. Le tuyau mesure 914 mm (36 pouces) de long.

Est-il résistant à l'eau ?

L'adaptateur et le tuyau ondulé offrent une protection contre les éclaboussures et l'eau tombante (chute d'eau). Ils ne sont pas conçus pour une immersion.

Quelle est la capacité de charge maximale ?

La charge maximale n'est pas spécifiée par le fabricant. Par précaution, ne dépassez pas 5 kg de câbles pour éviter toute déformation.

MODE D'EMPLOI SmartRack SRFC4WTRFL36 Tripp Lite

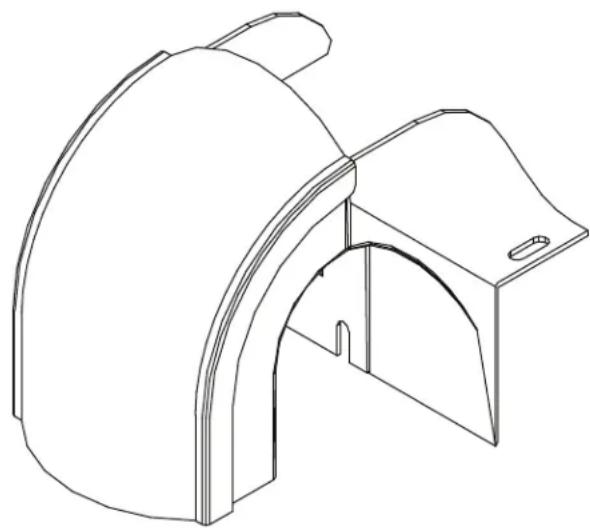

Trousse d'adaptateur de chute d'eau mobile pour système d'acheminement des fibres

Modèles : SRFC4WTRFL, SRFC4WTRFL36, SRFC4WTRFL48

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Liste des pièces

Adaptateur de chute d'eau, x1

Couvercle, x1

Vis en T, x2

Écrous hélicoïdaux, x2

Tuyau en plastique ondulé, x1

Support de tuyau, x1 modèles SRFC4WTRFL36 et SRFC4WTRFL48

Installation

Permet l'assemblage dans le côté d'une section en U, permettant au câblage de cascader sur le côté. Peut être déplacé dans n'importe quelle position le long d'une section droite du canal. Les modèles SRFC4WTRFL36 et SRFC4WTRFL48 incluent un tuyau en plastique ondulé pour insérer les câbles dans la partie supérieure du bâti ou du boîtier. Serrer les vis et les écrous à la main, aucun outil nécessaire.

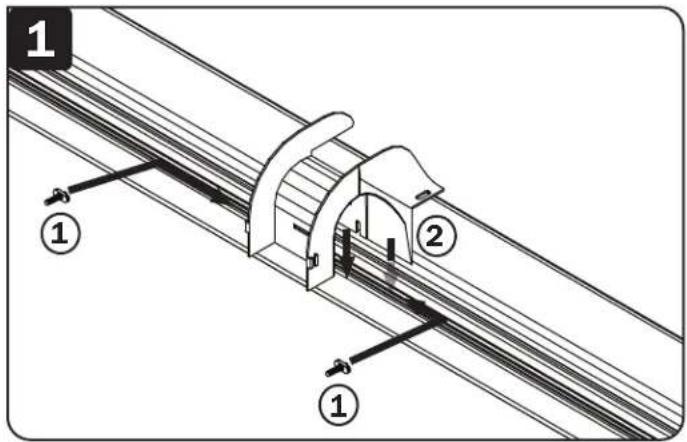

Pour le modèle SRFC4WTRFL ① ②

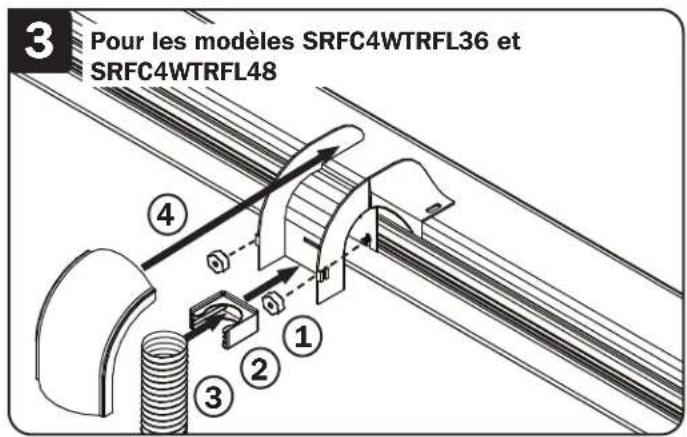

Pour les modèles SRFC4WTRFL36 et SRFC4WTRFL48

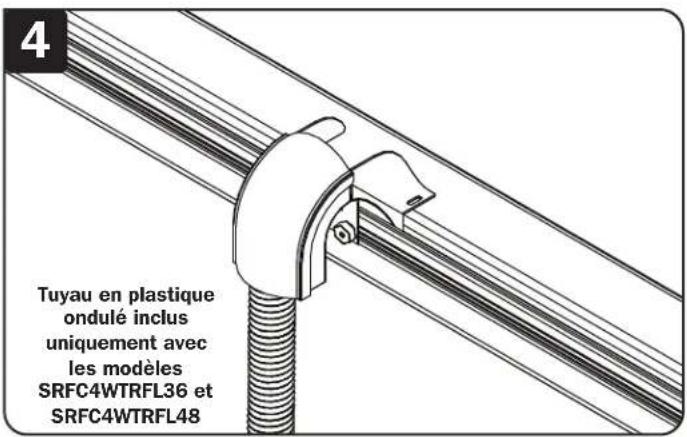

Tuyau en plastique ondulé inclus uniquement avec les modèles SRFC4WTRFL36 et SRFC4WTRFL48

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

TRIPP·LITE
