Type de produit	Tablette à câbles pour panier métallique
Marque	Tripp Lite
Modèle	SmartRack SRWB12410STR6
Hauteur	100 mm (4 po)
Largeur	300 mm (12 po)
Profondeur	3 000 mm (10 pi)
Matériau	Acier
Utilisation prévue	Support et organisation de câbles dans un panier métallique
Consignes de sécurité importantes	Porter une protection oculaire et des gants lors de la coupe ; bords coupés tranchants
Instructions de coupe	Couper d'abord les fils inférieurs, puis les fils latéraux en commençant par le dessus
Outils recommandés	Coupe-boulon à action latérale
Bords tranchants	Retirer après coupe pour éviter d'endommager les câbles
Installation	Par un installateur certifié, conformément aux codes locaux de l'électricité et du bâtiment
Entretien et nettoyage	Nettoyer avec un chiffon sec ou humide ; ne pas utiliser de produits abrasifs
Accessoires requis	Connecteurs (vendus séparément)
Modèles compatibles	SRWB6210STR, SRWB12210STR, SRWB6410STR, SRWB12410STR, SRWB18410STR
Contenu de l'emballage	1 tablette
Référence	AC8AFE

FOIRE AUX QUESTIONS - SmartRack SRWB12410STR6 Tripp Lite

Comment couper la tablette à la bonne longueur ?

Utilisez un coupe-boulon à action latérale. Coupez d'abord les fils inférieurs avec le dessous de la tablette tourné vers le haut, puis les fils latéraux en commençant par le dessus. Inclinez toutes les coupes à l'écart de la nouvelle extrémité et retirez les bords tranchants.

Quels outils utiliser pour couper la tablette ?

Un coupe-boulon à action latérale est recommandé. Dans la mesure du possible, coupez chaque fil d'un seul coup. Portez toujours une protection oculaire et des gants.

La tablette est-elle livrée avec des connecteurs ?

Non, les connecteurs ne sont pas inclus. Ils sont vendus séparément et doivent être achetés pour fixer la tablette au panier métallique.

Puis-je installer la tablette moi-même ?

L'installation doit être effectuée par un installateur certifié et en conformité avec tous les codes locaux de l'électricité et du bâtiment pour garantir la sécurité.

Quelles précautions de sécurité prendre lors de l'installation ?

Portez toujours une protection oculaire et des gants. Les bords coupés peuvent être tranchants ; retirez-les pour éviter d'endommager les câbles ou de vous blesser.

Quels sont les modèles disponibles de cette gamme ?

Les modèles disponibles sont : SRWB6210STR (6 po x 10 pi), SRWB12210STR (12 po x 10 pi), SRWB6410STR (6 po x 10 pi, hauteur 4 po), SRWB12410STR (12 po x 10 pi, hauteur 4 po) et SRWB18410STR (18 po x 10 pi, hauteur 4 po).

Quelle est la hauteur de la tablette SRWB12410STR6 ?

La hauteur est de 100 mm (4 po). Elle permet de supporter des câbles de plus grand diamètre par rapport aux modèles de 50 mm.

La tablette est-elle compatible avec tous les paniers métalliques ?

Elle est conçue pour les paniers métalliques de dimensions correspondantes. Vous devez utiliser des connecteurs adaptés (vendus séparément) pour une fixation sécurisée.

Comment entretenir la tablette ?

Nettoyez-la avec un chiffon sec ou humide. N'utilisez pas de produits abrasifs qui pourraient endommager le revêtement. Inspectez régulièrement les bords pour détecter d'éventuelles aspérités.

Où trouver les connecteurs pour cette tablette ?

Les connecteurs sont vendus séparément par Tripp Lite ou ses revendeurs agréés. Consultez la documentation incluse ou le site Web de Tripp Lite pour les références appropriées.

MODE D'EMPLOI SmartRack SRWB12410STR6 Tripp Lite

Tablettes à câbles pour panier métallique

Modèles :

SRWB6210STR

(AC8AFB)

SRWB12210STR

(AC8AFC)

SRWB6410STR

(AC8AFD)

SRWB12410STR

(AC8AFE)

SRWB18410STR

(AC8AFF)

Consignes de sécurité importantes

Ce manuel contient des instructions et des avertissements qui devraient être respectés pendant l'installation de tous les systèmes de tablettes à câbles pour panier métallique Tripp Lite. Le non-respect de ces avertissements pourrait nuire à la garantie.

• L'installation doit être effectuée uniquement par un installateur certifié en conformité avec tous les codes locaux de l'électricité et du bâtiment.
• Toujours porter une protection des yeux au moment de couper les sections de panier métallique.
• Les bords coupés peuvent être tranchants. Faire preuve de vigilance lors de la manipulation des tablettes pour panier taillées pendant la fabrication et l'installation.

TRIPP·LITE

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

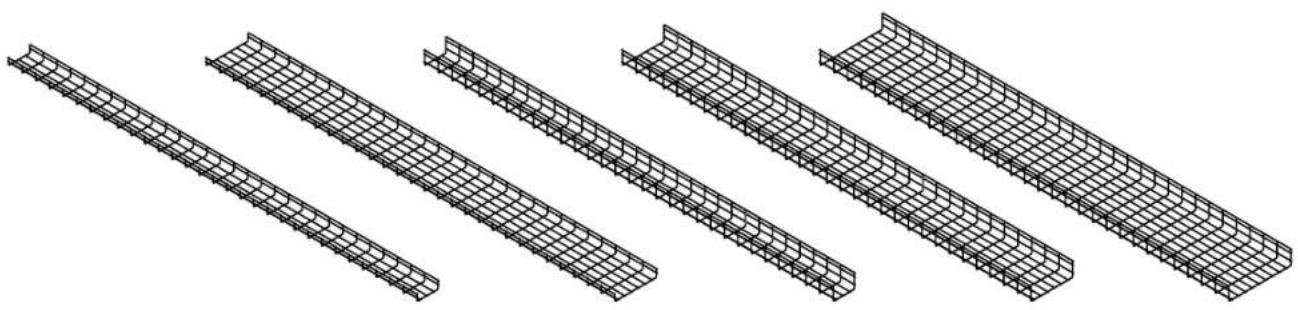

Modèles et dimensions de tablettes pour panier

Avant de procéder à la fabrication, confirmer d'abord le modèle et les dimensions de la tablette pour panier

Modèle Vue en coupe Hauteur Largeur Profondeur
SRWB6210STR				50 mm (2 po) 150 mm (6 po) 3 000 mm (10 pi)
SRWB12210STR				50 mm (2 po) 300 mm (12 po) 3 000 mm (10 pi)
SRWB6410STR				100 mm (4 po) 150 mm (6 po) 3 000 mm (10 pi)
SRWB12410STR				100 mm (4 po) 300 mm (12 po) 3 000 mm (10 pi)
SRWB18410STR				100 mm (4 po) 450 mm (18 po) 3 000 mm (10 pi)

Remarques :

• Toujours utiliser un coupe-boulon à action latérale.
• Incliner toutes les coupes à l'écart de la nouvelle extrémité.
• Dans la mesure du possible, couper chaque fil d'un seul coup.
• Retirer les bords tranchants pour éliminer tout dommage possible aux câbles.

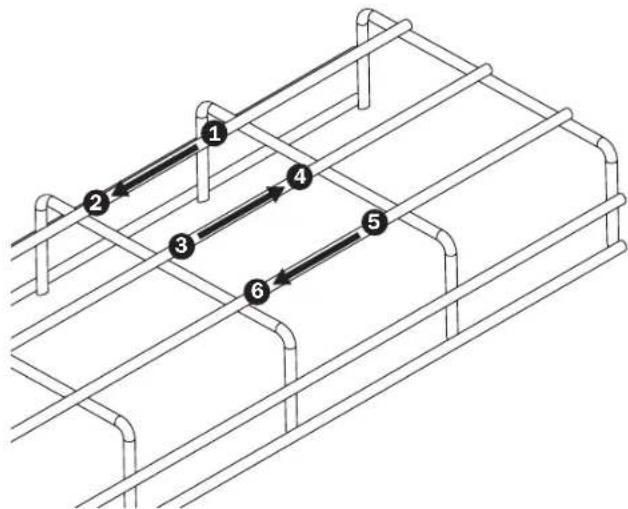

Couper d'abord les fils inférieurs avec le dessous de la tablette tournée vers le haut, dans l'ordre illustré :

Pour couper les fils latéraux, retourner la tablette métallique, puis couper dans l'ordre illustré, en commençant par le dessus :

Répéter au besoin. Pour différents modèles de coupe et diagrammes d'installation, consulter la documentation incluse avec les connecteurs et les ensembles de connecteur (vendus séparément).
