Type de produit	Chemin de câbles (panier métallique)
Marque	Tripp Lite
Modèle	SmartRack SRWB6410STR10
Hauteur	100 mm (4 po)
Largeur	150 mm (6 po)
Profondeur	3 000 mm (10 pi)
Matériau	Acier galvanisé
Couleur	Gris métallisé (galvanisé)
Poids approximatif	8 kg
Usage principal	Support et gestion de câbles
Installation	Fixation murale ou au sol (par installateur certifié)
Capacité de charge	Jusqu'à 225 kg (charge uniformément répartie)
Accessoires	Connecteurs et ensembles de connecteur (vendus séparément)
Normes	Conforme aux codes locaux de l'électricité et du bâtiment
Sécurité	Porter une protection des yeux lors de la découpe ; bords tranchants
Entretien et nettoyage	Nettoyer avec un chiffon humide ; éviter les produits abrasifs
Pièces détachées et réparabilité	Pièces disponibles sur demande ; réparation par un professionnel
Garantie	Garantie limitée de 3 ans (sous réserve des conditions)

FOIRE AUX QUESTIONS - SmartRack SRWB6410STR10 Tripp Lite

Comment installer ce chemin de câbles ?

L'installation doit être réalisée par un installateur certifié conformément aux codes locaux. Fixez le panier au mur ou au sol à l'aide de supports adaptés (non fournis).

Quels outils sont nécessaires pour la découpe ?

Utilisez un coupe-boulon à action latérale. Coupez chaque fil d'un seul coup si possible, en inclinant la coupe à l'écart de la nouvelle extrémité. Retirez les bords tranchants après la coupe.

Puis-je utiliser ce modèle pour câbles électriques ?

Oui, ce panier métallique est conçu pour supporter des câbles électriques, de données ou autres. Respectez les charges maximales et les codes en vigueur.

Quelle est la capacité de charge maximale ?

La capacité de charge recommandée est d'environ 225 kg pour une charge uniformément répartie sur toute la longueur. Ne dépassez pas cette limite.

Comment raccorder deux sections de panier ?

Utilisez des connecteurs spécialement conçus (vendus séparément). Suivez les diagrammes d'installation fournis avec les connecteurs pour assurer une liaison solide.

Quels accessoires sont disponibles pour ce modèle ?

Tripp Lite propose des connecteurs, des ensembles de connecteur, des équerres de fixation et d'autres accessoires. Consultez le site web ou un revendeur pour la liste complète.

Ce produit est-il adapté à un usage extérieur ?

Ce panier en acier galvanisé résiste à la corrosion mais n'est pas recommandé pour une exposition directe aux intempéries sans protection supplémentaire. Utilisez en intérieur ou sous abri.

Comment nettoyer le panier métallique ?

Nettoyez avec un chiffon doux humide. N'utilisez pas de produits chimiques agressifs ni de tampons abrasifs qui pourraient endommager le revêtement galvanisé.

Y a-t-il des consignes de sécurité importantes ?

Portez toujours une protection des yeux lors de la découpe. Les bords coupés sont tranchants ; manipulez avec précaution. L'installation doit respecter les codes locaux.

Où trouver les pièces de rechange ?

Contactez le service client Tripp Lite ou consultez la section pièces détachées sur leur site officiel. Les pièces sont disponibles sur demande.

MODE D'EMPLOI SmartRack SRWB6410STR10 Tripp Lite

Tablettes à câbles pour panier métallique

Modèles :

SRWB6210STR

(AC8AFB)

SRWB12210STR

(AC8AFC)

SRWB6410STR

(AC8AFD)

SRWB12410STR

(AC8AFE)

SRWB18410STR

(AC8AFF)

Consignes de sécurité importantes

Ce manuel contient des instructions et des avertissements qui devraient être respectés pendant l'installation de tous les systèmes de tablettes à câbles pour panier métallique Tripp Lite. Le non-respect de ces avertissements pourrait nuire à la garantie.

• L'installation doit être effectuée uniquement par un installateur certifié en conformité avec tous les codes locaux de l'électricité et du bâtiment.
• Toujours porter une protection des yeux au moment de couper les sections de panier métallique.
• Les bords coupés peuvent être tranchants. Faire preuve de vigilance lors de la manipulation des tablettes pour panier taillées pendant la fabrication et l'installation.

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

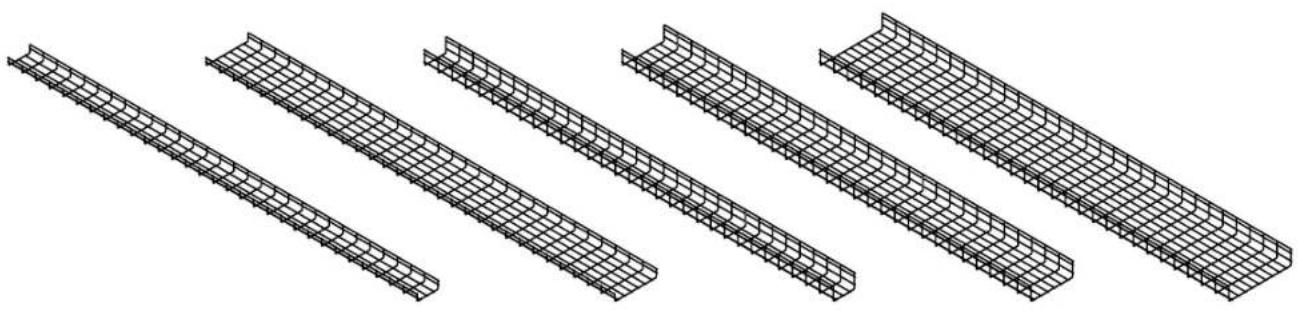

Modèles et dimensions de tablettes pour panier

Avant de procéder à la fabrication, confirmer d'abord le modèle et les dimensions de la tablette pour panier

Modèle Vue en coupe Hauteur Largeur Profondeur
SRWB6210STR			50 mm (2 po) 150 mm (6 po) 3 000 mm (10 pi)
SRWB12210STR			50 mm (2 po) 300 mm (12 po) 3 000 mm (10 pi)
SRWB6410STR			100 mm (4 po) 150 mm (6 po) 3 000 mm (10 pi)
SRWB12410STR			100 mm (4 po) 300 mm (12 po) 3 000 mm (10 pi)
SRWB18410STR			100 mm (4 po) 450 mm (18 po) 3 000 mm (10 pi)

Remarques :

• Toujours utiliser un coupe-boulon à action latérale.
• Incliner toutes les coupes à l'écart de la nouvelle extrémité.
• Dans la mesure du possible, couper chaque fil d'un seul coup.
• Retirer les bords tranchants pour éliminer tout dommage possible aux câbles.

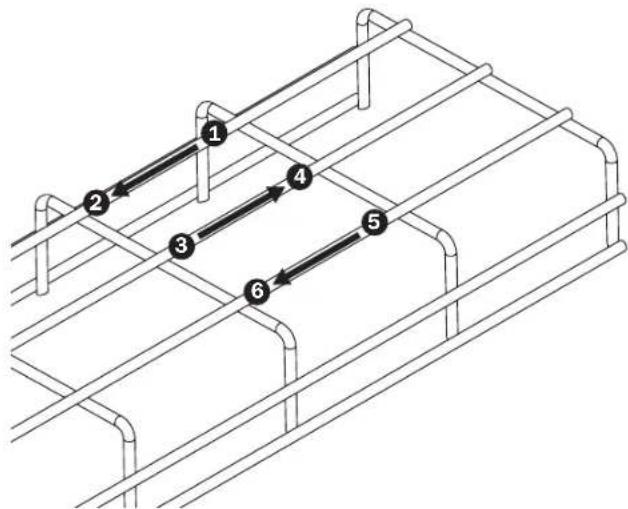

Couper d'abord les fils inférieurs avec le dessous de la tablette tournée vers le haut, dans l'ordre illustré :

Pour couper les fils latéraux, retourner la tablette métallique, puis couper dans l'ordre illustré, en commençant par le dessus :

Répéter au besoin. Pour différents modèles de coupe et diagrammes d'installation, consulter la documentation incluse avec les connecteurs et les ensembles de connecteur (vendus séparément).
